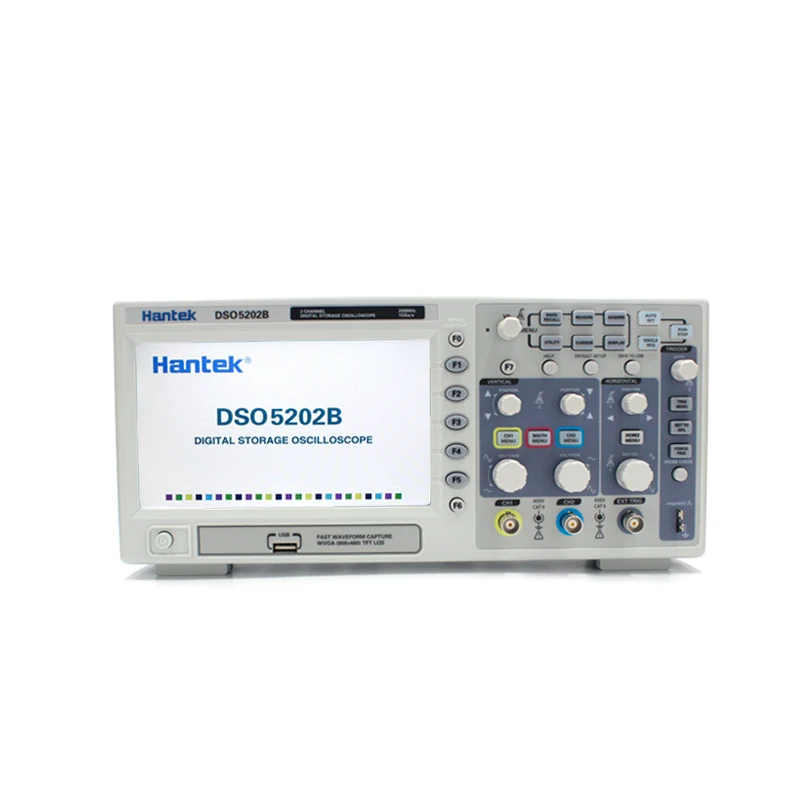

Осциллограф DSO – что это такое?

На сегодняшний день рынок измерительного оборудования насчитывает сотни категорий и тысячи единиц техники. И с каждым годом обычному человеку становится все труднее разобраться в представленном многообразии. Сегодня мы постараемся дать ответ на вопрос, который часто задают наши клиенты – что же такое осциллограф DSO? Аббревиатура расшифровывается как digital storage oscilloscope, что в переводе на русский язык означает цифровой запоминающий осциллограф.

Цифровой – это принцип, на котором основывается преобразование информации для ее визуального отображения. При подключении источника к одному из входных каналов, производится обработка при помощи аналого-цифрового преобразователя. Скорость и качество обработки напрямую зависят от его характеристик, в первую очередь от разрядности. Современные устройства все чаще оснащаются 10-битными АЦП, которые в несколько раз превосходят по производительности более дорогие решения, но с процессором 8 бит.

В совокупности с прецизионной частотой дискретизации, подобные устройства демонстрируют непревзойденное качество изображения и гарантируют обнаружение даже единичных аномалий.

Запоминающий – этот термин говорит о том, что прибор оснащен встроенной памятью. Благодаря этому, у вас появляется возможность наблюдать сигнал в реальном времени, и сохранять результаты для последующего анализа. Суммарный объем варьируется в зависимости от конкретной модели, но даже дешевые анализаторы позволяют сохранять осциллограммы длительностью до нескольких дней. При наличии дополнительных опций, Вы сможете увеличить объем до необходимого значения. Если память переполнена, поддержка популярных интерфейсов передачи данных позволит перенести накопленную информацию на персональный компьютер или съемный носитель, используя USB или Ethernet.

Осциллограф – один из наиболее распространенных типов контрольно-измерительного оборудования. Ни одно промышленное предприятие или исследовательская лаборатория, занимающееся разработкой и ремонтом сложной техники, не может обойтись без подобного прибора.

Подробное исследование показателей электрического сигнала обуславливает быстрый поиск проблемных участков электрической схемы и позволяет устранить неисправность в самые сжатые сроки. Высокая точность, минимальная погрешность, богатый набор режимов, а также интегрированные функции другой аппаратуры (вольтметра, генератора, частотомера) – все это характеризует современные DSO изделия.

RTB2002: Цифровой осциллограф

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 2 канала;
• Полоса пропускания: 70 МГц;
• Частота дискретизации: 2,50 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

RTC1002: Цифровой осциллограф

В наличии

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 2 канала;
• Полоса пропускания: 50 МГц;
• Частота дискретизации: 2 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

RTh2002: Портативный цифровой осциллограф

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 2 канала;
• Полоса пропускания: 60 МГц;
• Частота дискретизации: 5 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Портативный;

Цена зависит от комплектации

RTB2004: Цифровой осциллограф

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 4 канала;
• Полоса пропускания: 70 МГц;
• Частота дискретизации: 2,50 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

RTh2004: Портативный цифровой осциллограф

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 4 канала;
• Полоса пропускания: 60 МГц;
• Частота дискретизации: 5 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Портативный;

Цена зависит от комплектации

RTM3002: Цифровой осциллограф

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 2 канала;
• Полоса пропускания: 100 МГц;
• Частота дискретизации: 5 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

TBS1052B: Цифровой лабораторный осциллограф

Популярные осциллографы Tektronix

• Бренд: Tektronix;
• Каналы: 2 канала;
• Полоса пропускания: 50 МГц;
• Частота дискретизации: 1 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

RTP044: Цифровой осциллограф высшего класса

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 4 канала;
• Полоса пропускания: 4 ГГц;
• Частота дискретизации: 20 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

RTA4004: Цифровой осциллограф

Популярные осциллографы Rohde

• Бренд: Rohde & Schwarz;
• Каналы: 4 канала;
• Полоса пропускания: 200 МГц;
• Частота дискретизации: 5 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

TBS2104: Прецизионный цифровой запоминающий осциллограф

Популярные осциллографы Tektronix

• Бренд: Tektronix;
• Каналы: 4 канала;
• Полоса пропускания: 100 МГц;
• Частота дискретизации: 1 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

TBS1032B: Бюджетный цифровой осциллограф

Популярные осциллографы Tektronix

• Бренд: Tektronix;
• Каналы: 2 канала;
• Полоса пропускания: 30 МГц;
• Частота дискретизации: 1 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

TBS2102: Высокоточный цифровой осциллограф

Популярные осциллографы Tektronix

• Бренд: Tektronix;
• Каналы: 2 канала;
• Полоса пропускания: 100 МГц;
• Частота дискретизации: 1 ГВыб/с;
• Тип: Цифровой;
• Форм-фактор: Настольный;

Цена зависит от комплектации

Fluke 123: Портативный осциллограф

Популярные осциллографы Fluke

• Бренд: Fluke;
• Каналы: 2 канала;
• Полоса пропускания: 20 МГц;
• Тип: Цифровой;
• Форм-фактор: Портативный;

Цена зависит от комплектации

Fluke 124: Портативный осциллограф

Популярные осциллографы Fluke

• Бренд: Fluke;
• Каналы: 2 канала;
• Полоса пропускания: 40 МГц;
• Тип: Цифровой;
• Форм-фактор: Портативный;

Цена зависит от комплектации

Fluke 190-062: Портативный осциллограф

Популярные осциллографы Fluke

• Бренд: Fluke;
• Каналы: 2 канала;
• Полоса пропускания: 60 МГц;
• Тип: Цифровой;
• Форм-фактор: Портативный;

Цена зависит от комплектации

Fluke 125: Портативный осциллограф

Популярные осциллографы Fluke

• Бренд: Fluke;
• Каналы: 2 канала;
• Полоса пропускания: 40 МГц;
• Тип: Цифровой;
• Форм-фактор: Портативный;

Цена зависит от комплектации

Осциллограф DSO Nano v3

DSO Nano v3 — портативный цифровой осциллограф, незаменимый помощник в работе над схемами, связанными с обработкой сигналов. Осциллограф, в отличие от мультиметра, позволяет видеть не только текущее значение напряжения, но и то, как меняется это напряжение со временем. При помощи осциллографа вы можете увидеть форму сигнала. DSO Nano обладает не самыми фантастическими характеристиками в сравнении с другими осциллографами, но он однозначно относится к группе самых доступных приборов.

Третья версия осциллографа получила металлический корпус.

Сканер может работать в нескольких режимах:

• Постоянное обновление экрана в реальном времени
• Замораживание картинки при поступлении сигнала
• Синхронизация картинки для периодичного сигнала

При этом в качестве сигнала можно выбрать:

• Изменение напряжения выше/ниже заданного порога
• Восходящий/нисходящий фронт
• Перепад больше заданной величины

Имеющийся на борту генератор сигнала может выдавать сигнал квадратной волны (меандр) частотой от 10 Гц до 1 МГц.

Все масштабы, пределы и частоты настраиваются через экранное меню.

Цветной 2,8″ экран с разрешением 320×240 наглядно покажет картину.

В комплекте с осциллографом поставляются 2 щупа: для сканера и для генератора.

Осциллограф DSO Nano питается от встроенного Li-Pol аккумулятора, который заряжается от USB. Через разъём mini-USB также можно скачивать сохранённые данные и обновлять прошивку. Сам кабель mini-USB в комплект не включён.

Внимание! Если DSO Nano при работе подключён к USB, запрещается производить измерения цепи, которая не соединена общей землёй с тем-же USB-концентратором. В противном случае осциллограф может быть повреждён. Иными словами: либо работайте, не подключая осциллограф к компьютеру, либо питайте тестируемое устройство от соседнего USB-порта.

Характеристики

• Процессор: STM32F103 (Cortex M3)
• Аналоговых каналов: 1
• Полоса пропускания аналоговых сигналов: 0–200 кГц
• Частота семплирования: 1 мегасемпл/сек
• Частота генератора: от 10 Гц до 1 МГц
• Вертикальный масштаб: от 10 мВ до 10 В на деление
• Вертикальное разрешение: 12 бит
• Максимальное измеряемое напряжение: 80 В
• Тип входного напряжения: постоянное
• Входной импеданс: более 500 кОм
• Длина записи: 4096 семплов
• Емкость аккумулятора: 550 мА·ч

Комплектация

• DSO Nano v3
• Щуп с зажимом
• Щуп с штырьковыми контактами
• Отвёртка
• Подставка
• Чехол

Ссылки

• Страница на сайте производителя
• Инструкция (pdf)

• Емкость аккумулятора 550 мА·ч
• Процессор STM32F103
• Аналоговых каналов 1
• Полоса пропускания аналоговых сигналов 0–200 кГц
• Частота семплирования 1 мегасемпл/сек
• Частота генератора от 10 Гц до 1 МГц
• Вертикальный масштаб от 10 мВ до 10 В на деление
• Вертикальное разрешение 12 бит
• Максимальное измеряемое напряжение 80 В
• Тип входного напряжения постоянное
• Входной импеданс более 500 кОм
• Длина записи 4096 семплов

Набор для сборки осциллографа DSO 138

Примечание. Это старая модель. Для новой покупки рекомендуется DSO138mini из-за его лучшей конструкции и надежности. См. комплект для сборки осциллографа DSO138mini.

Частота дискретизации: макс. 1 Мвыб/с

Чувствительность: 10 мВ/дел – 5 В/дел

Ошибка чувствительности: < 5%

Разрешение по вертикали: 12 бит

Развертка: 10 мкс/дел – 500 с/дел

Длина записи: 1024 точки

Встроенный тестовый сигнал 1 кГц/3,3 В

Доступна функция фиксации сигнала (HOLD)

Сохранение/вызов сигнала

Купить онлайн

---

Посмотреть больше фотографий:
Обзор / В сборе / В использовании

Важные примечания

Предполагается, что пользователи обладают достаточными навыками пайки и устранения неисправностей для сборки комплектов DSO138. Не гарантируется, что вы получите работающее устройство. Однако мы прилагаем все усилия, чтобы приблизиться к этой цели.

Для работы устройства требуется источник питания постоянного тока 9 В (не входит в комплект). Разъем питания на материнской плате подходит для стандартного разъема постоянного тока 5,5 мм/2,1 мм.

Спецификация

Вертикальный

• Количество каналов: 1
• Аналоговая полоса пропускания: 0–200 кГц
• Чувствительность: 10 мВ/дел – 5 В/дел
• Ошибка чувствительности:
• Разрешение: 12 бит
• Входное сопротивление: 1 МОм
• Максимальное входное напряжение: 50 Впик
• Соединение: DC, AC, GND

Горизонтальный

• Макс. частота дискретизации в реальном времени: 1 Мвыб/с
• Развертка: 10 мкс/дел – 500 с/дел
• Длина записи: 1024

Триггер

• Режимы триггера: Авто, Нормальный, Одиночный
• Типы запуска: нарастающий/спадающий фронт
• Положение срабатывания: 1/2 размера буфера фиксировано

Дисплей

• 2,4-дюймовый цветной ЖК-дисплей TFT с разрешением 320 x 240

Блок питания

• 9 В пост. тока (допустимо 8–12 В)
• Ток питания: 120 мА

Физический

• Размеры: 117 мм X 76 мм X 15 мм
• Вес: 70 г (без кабелей)

Документы:

Руководство пользователя [для 13801K/02K (снято с производства)]
Руководство пользователя [для 13803K/04K]
Чертеж сборки
Руководство по установке компонентов поверхностного монтажа
Список деталей SMD
Библиотека DSO138
Как использовать библиотеку DSO138
Схема платы ЖК-дисплея
Как обновить микропрограмму для DSO138 2016. 10.10 ]

Ссылки по теме:

Исходный код: Базовая версия
(См. историю изменений)

Номер SKU	Содержание
13803K	Один комплект DSO138 со всеми предварительно припаянными деталями SMD Один кабель с зажимом BNC Руководство пользователя (на английском языке)
13804K	Один комплект DSO138 с предварительно припаянной основной микросхемой (MCU) Один кабель с зажимом BNC Руководство пользователя (на английском языке)

Типы осциллографов | Тектроникс

Электронное оборудование можно разделить на две категории: аналоговое и цифровое. Аналоговое оборудование работает с непрерывно изменяющимся напряжением, а цифровое оборудование работает с дискретными двоичными числами, представляющими выборки напряжения. Обычный фонограф — это аналоговое устройство, а проигрыватель компакт-дисков — это цифровое устройство. Аналогично можно классифицировать осциллографы – на аналоговые и цифровые. В отличие от аналогового осциллографа, цифровой осциллограф использует аналого-цифровой преобразователь (АЦП) для преобразования измеренного напряжения в цифровую информацию. Он получает сигнал в виде серии отсчетов и сохраняет эти отсчеты до тех пор, пока не накопится достаточное количество отсчетов для описания сигнала. Затем цифровой осциллограф повторно собирает сигнал для отображения на экране, как показано на рис. 11.

Рисунок 11 : Аналоговые осциллографы отслеживают сигналы, в то время как цифровые осциллографы осуществляют выборку сигналов и построение изображений.

Типы цифровых осциллографов

Цифровые осциллографы можно разделить на четыре типа:

• Цифровые запоминающие осциллографы (DSO)
• Осциллографы цифровые люминофорные (DPO)
• Осциллографы смешанных сигналов (MSO)
• Цифровые стробоскопические осциллографы

В этой главе подробно описаны эти типы цифровых осциллографов, чтобы помочь вам выбрать тот тип осциллографа, который подходит для ваших нужд. Если вам нужно вернуться к основам осциллографа, ознакомьтесь с нашим постом под названием «Что такое осциллограф?»

Цифровые запоминающие осциллографы (DSO)

Обычный цифровой осциллограф известен как цифровой запоминающий осциллограф (DSO). Его дисплей обычно использует растровый экран, а не светящийся люминофор, который можно найти в старых аналоговых осциллографах.

DSO позволяют захватывать и просматривать события, которые могут произойти только один раз, известные как переходные процессы. Поскольку информация о форме сигнала существует в цифровом виде в виде ряда сохраненных двоичных значений, ее можно анализировать, архивировать, распечатывать и обрабатывать иным образом как в самом осциллографе, так и на внешнем компьютере.

Форма сигнала не обязательно должна быть непрерывной; он может отображаться даже при исчезновении сигнала. В отличие от аналоговых осциллографов, DSO обеспечивают постоянное хранение сигналов и обширную обработку сигналов. Однако DSO обычно не имеют оценки интенсивности в реальном времени. Поэтому они не могут отображать различные уровни интенсивности живого сигнала.

Некоторые подсистемы DSO аналогичны подсистемам аналоговых осциллографов. Однако DSO содержат дополнительные подсистемы обработки данных, которые используются для сбора и отображения данных для всего сигнала. DSO использует архитектуру последовательной обработки для захвата и отображения сигнала на экране, как показано на рис. 12.9.0003

Рис. 12 : Архитектура последовательной обработки цифрового запоминающего осциллографа (DSO).

Архитектура последовательной обработки

Подобно аналоговому осциллографу, первый (входной) каскад DSO представляет собой вертикальный усилитель. Вертикальные элементы управления позволяют вам настроить амплитуду и диапазон положения на этом этапе. Затем аналого-цифровой преобразователь (АЦП) в горизонтальной системе производит выборку сигнала в дискретные моменты времени и преобразует напряжение сигнала в этих точках в цифровые значения, называемые точками выборки. Этот процесс называется оцифровкой сигнала.

Тактовая частота выборки горизонтальной системы определяет, как часто АЦП берет выборку. Эта частота называется частотой дискретизации и выражается в выборках в секунду (С/с).

Точки выборки из АЦП сохраняются в памяти сбора данных как точки осциллограммы. Несколько точек выборки могут составлять одну точку сигнала. Вместе точки осциллограммы составляют одну запись осциллограммы. Количество точек сигнала, используемых для создания записи сигнала, называется длиной записи. Система триггеров определяет начальную и конечную точки записи.

Тракт сигнала DSO включает микропроцессор, через который измеренный сигнал проходит на пути к дисплею. Этот микропроцессор обрабатывает сигнал, координирует работу дисплея, управляет элементами управления на передней панели и т. д. Затем сигнал проходит через память дисплея и отображается на экране осциллографа.

В зависимости от возможностей осциллографа может выполняться дополнительная обработка точек выборки, улучшающая отображение. Также может быть доступен предварительный запуск, чтобы вы могли видеть события до точки запуска. Большинство цифровых осциллографов также обеспечивают выбор автоматических параметрических измерений, упрощая процесс измерения.

DSO обеспечивают высокую производительность в одноканальном многоканальном приборе (рис. 13). Они идеально подходят для низкочастотных или однократных, высокоскоростных, многоканальных приложений проектирования. В реальном мире цифрового проектирования инженер обычно исследует четыре или более сигналов одновременно, что делает DSO важным компаньоном.

Рис. 13 : Цифровой запоминающий осциллограф обеспечивает высокоскоростное однократное получение данных по нескольким каналам, повышая вероятность регистрации неуловимых сбоев и переходных процессов

Осциллографы с цифровым люминофором (DPO)

Осциллограф с цифровым люминофором (DPO) предлагает новый подход к архитектуре осциллографа. Эта архитектура обеспечивает уникальные возможности сбора данных и отображения для точного восстановления сигнала. В то время как DSO использует архитектуру последовательной обработки для захвата, отображения и анализа сигналов, DPO использует архитектуру параллельной обработки для выполнения этих функций (рис. 14).

Рис. 14 : Архитектура параллельной обработки цифрового люминофорного осциллографа (DPO).

Архитектура DPO использует уникальное оборудование ASIC для получения изображений сигналов, обеспечивая высокую скорость захвата сигналов, что приводит к более высокому уровню визуализации сигнала. Эта производительность увеличивает вероятность обнаружения переходных процессов, происходящих в цифровых системах, таких как кратковременные импульсы, сбои и ошибки перехода, а также обеспечивает дополнительные возможности анализа.

Архитектура параллельной обработки

Первый (входной) каскад DPO подобен каскаду аналогового осциллографа — вертикальный усилитель, а его второй каскад подобен каскаду DSO — АЦП. Но DPO значительно отличается от своих предшественников после аналого-цифрового преобразования.

Для любого осциллографа — аналогового, DSO или DPO — всегда существует время задержки, в течение которого прибор обрабатывает последние полученные данные, сбрасывает систему и ожидает следующего события запуска. В это время осциллограф не видит никакой активности сигнала. Вероятность увидеть редкое или редко повторяющееся событие уменьшается по мере увеличения времени удержания.

Невозможно определить вероятность захвата, просто взглянув на частоту обновления дисплея. Если вы полагаетесь исключительно на частоту обновления, легко ошибиться, полагая, что осциллограф фиксирует всю необходимую информацию о форме сигнала, хотя на самом деле это не так.

DSO последовательно обрабатывает захваченные сигналы. Скорость его микропроцессора является узким местом в этом процессе, поскольку она ограничивает скорость захвата сигнала. DPO растеризует оцифрованные данные сигнала в базу данных цифрового люминофора. Каждую 1/30 секунды — примерно с той скоростью, с которой может воспринимать это человеческий глаз — моментальный снимок изображения сигнала, хранящегося в базе данных, передается непосредственно на дисплей. Эта прямая растеризация данных сигнала и прямое копирование в память дисплея из базы данных устраняет узкое место в обработке данных, характерное для других архитектур. Результатом является улучшенное «живое» обновление дисплея «в реальном времени». Детали сигнала, периодические события и динамические характеристики сигнала фиксируются в режиме реального времени. Микропроцессор DPO работает параллельно с этой интегрированной системой сбора данных для управления дисплеем, автоматизации измерений и управления прибором, поэтому он не влияет на скорость сбора данных осциллографа.

DPO точно эмулирует лучшие атрибуты отображения аналогового осциллографа, отображая сигнал в трех измерениях: время, амплитуда и распределение амплитуды во времени. Все в режиме реального времени.

В отличие от аналогового осциллографа, использующего химический люминофор, DPO использует чисто электронный цифровой люминофор, который фактически представляет собой постоянно обновляемую базу данных. В этой базе данных есть отдельная «ячейка» информации для каждого отдельного пикселя на дисплее осциллографа. Каждый раз, когда фиксируется форма волны, другими словами, каждый раз, когда запускается осциллограф, она отображается в ячейках базы данных цифровых люминофоров. Каждая ячейка, представляющая положение на экране и затронутая волновой формой, подкрепляется информацией об интенсивности, а другие ячейки — нет. Таким образом, информация об интенсивности накапливается в ячейках, где волна проходит чаще всего.

Когда база данных цифровых люминофоров подается на дисплей осциллографа, на дисплее отображаются усиленные области сигнала, пропорциональные частоте появления сигнала в каждой точке, что очень похоже на характеристики градации интенсивности аналогового осциллографа. DPO также позволяет отображать информацию о различной частоте появления на дисплее контрастными цветами, в отличие от аналогового осциллографа. С DPO легко увидеть разницу между сигналом, который возникает почти при каждом запуске, и сигналом, который возникает, скажем, при каждом сотом запуске.

DPO разрушает барьер между аналоговыми и цифровыми технологиями осциллографов. Они одинаково подходят для просмотра высоких и низких частот, повторяющихся сигналов, переходных процессов и изменений сигнала в режиме реального времени. Только DPO обеспечивает ось Z (интенсивность) в режиме реального времени, чего нет в обычных DSO.

DPO идеально подходит для тех, кто нуждается в наилучшем универсальном инструменте проектирования и устранения неполадок для широкого спектра приложений (рис. 15). DPO является образцом для расширенного анализа, тестирования маски связи, цифровой отладки прерывистых сигналов, повторяющегося цифрового проектирования. и временные приложения.

Рисунок 15 : Некоторые DPO могут регистрировать миллионы сигналов всего за секунды, что значительно увеличивает вероятность захвата прерывистых и неуловимых событий и выявления динамического поведения сигнала.

Осциллографы смешанных доменов (MDO)

Осциллографы смешанных доменов (MDO) объединяют анализатор спектра ВЧ с MSO или DPO, чтобы обеспечить коррелированное представление сигналов из цифровых, аналоговых и радиочастотных доменов. Например, MDO позволяет вам просматривать коррелированные по времени отображения протоколов, логики состояния, аналоговых и радиочастотных сигналов во встроенном проекте. Это значительно сокращает как время получения информации, так и погрешность измерения между междоменными событиями.

Понимание временной задержки между командой микропроцессора и радиочастотным событием во встроенной радиочастотной конструкции упрощает настройку тестов и позволяет выполнять сложные измерения на стенде. Для встроенных радиомодулей, таких как конструкция Zigbee, показанная на рис. 16, вы можете запускать радиочастотное событие при включении и просматривать задержку командной строки декодированных управляющих линий SPI микропроцессорного контроллера, ток стока и напряжение во время включения. , и любые спектральные события, которые возникают в результате. На одном дисплее теперь у вас есть коррелированное по времени представление всех доменов радио: протокол (цифровой), аналоговый и радиочастотный.

Рисунок 16 : Коррелированное по времени отображение линий управления SPI (MOSI) и (MISO) микропроцессора радио Zigbee с измерениями тока стока и напряжения на ИС радио, а также спектра во время включения.

Осциллографы смешанных сигналов (MSO)

Осциллограф смешанных сигналов (MSO) сочетает в себе характеристики DPO с основными функциями 16-канального логического анализатора, включая декодирование и запуск протокола параллельной/последовательной шины.

Цифровые каналы MSO рассматривают цифровой сигнал либо как высокий логический уровень, либо как низкий логический уровень, точно так же, как цифровая схема рассматривает сигнал. Это означает, что до тех пор, пока звон, перерегулирование и дребезг земли не вызывают логических переходов, эти аналоговые характеристики не представляют интереса для MSO. Как и логический анализатор, MSO использует пороговое напряжение, чтобы определить, является ли сигнал высоким или низким логическим уровнем.

MSO — это предпочтительный инструмент для быстрой отладки цифровых цепей, использующий мощный цифровой запуск, возможность сбора данных с высоким разрешением и инструменты анализа. Первопричину многих цифровых проблем можно определить быстрее, проанализировав как аналоговое, так и цифровое представление сигнала, как показано на рис. 17, что делает MSO идеальным для проверки и отладки цифровых цепей.

Рисунок 17 : MSO предоставляет 16 встроенных цифровых каналов, что позволяет просматривать и анализировать аналоговые и цифровые сигналы с временной корреляцией.

Цифровые стробоскопические осциллографы

В отличие от архитектуры с цифровым запоминающим устройством и DPO, в архитектуре цифрового стробоскопического осциллографа положение аттенюатора/усилителя и моста выборки меняется на противоположное (рис. 18). Входной сигнал дискретизируется перед выполнением любого ослабления или усиления. Затем после моста дискретизации можно использовать усилитель с узкой полосой пропускания, поскольку сигнал уже был преобразован в более низкую частоту стробированием дискретизации, в результате чего инструмент имеет гораздо более широкую полосу пропускания.

Рис. 18 : Архитектура цифрового стробоскопического осциллографа

Однако компромиссом для такой широкой полосы пропускания является то, что динамический диапазон стробоскопического осциллографа ограничен. Поскольку перед стробом выборки нет аттенюатора/усилителя, нет возможности масштабировать вход. Мост выборки должен быть в состоянии обрабатывать полный динамический диапазон входного сигнала в любое время. Поэтому динамический диапазон большинства стробоскопических осциллографов ограничен примерно 1 В от пика до пика. С другой стороны, цифровые хранилища и DPO могут работать от 50 до 100 вольт.

Кроме того, защитные диоды нельзя размещать перед мостом выборки, так как это ограничивает полосу пропускания. Это снижает безопасное входное напряжение для стробоскопического осциллографа примерно до 3 В по сравнению с 500 В, доступным на других осциллографах.

При измерении высокочастотных сигналов DSO или DPO могут не собрать достаточное количество выборок за одну развертку.
