Oz964: Схема инвертора на микросхеме OZ964

Содержание

Oz964sn отключить защиту ламп подсветки

Несколько способов отключения защиты в популярных ШИМ-контроллерах инверторов LCD.

Внимание!
Не все способы проверены автором статьи, поэтому не могут быть рекомендована ремонтникам, не имеющим достаточного опыта и теоретических знаний.

В целях пожарной безопасности (в первую очередь) и для предотвращения попадания высокого напряжения питания ламп в другие цепи в LCD и LED телевизорах предусматривается защита инвертора (LED-драйвера), которая отключает подсветку или весь телевизор в аварийных режимах.

Часто даже и непонятно — виноваты лампы или инвертор. Провести необходимые замеры не удаётся, генерация срывается по разным причинам, например, из-за перекоса в нагрузках. Совместными усилиями и изысканиями мастеров различных ремонтных конференций находились варианты блокировки защиты инверторов в целях получения возможности диагностики. В таких случаях, при возможности работы инвертора в аварийном режиме, можно уже увидеть, какая из ламп не светит, либо выявить один из неисправных трансформаторов. либо обнаружить дефект в других цепях. Та же ситуация может возникать и с LED подсветкой.

Внимание. — После ремонта необходимо обязательно восстановить работоспособность цепей защиты в целях безопасности дальнейшей эксплуатации телевизора!

Сохранилось обсуждение на одном из форумов monitor.net.ru/forum/lcd-info-239071.html.

OZ960

Чтобы отключить защиту по входу SoftStart (вывод 4 микросхемы OZ960), нужно принудительно подать на этот вход (pin 4) напряжение 1,5V — 3,5V, которое будет управлять длительностью импульсов ШИМ и регулировать выходной ток в лампах.

Информация любезно предоставлена участником Rottor на ремонтном форуме monitor.net.ru

Ещё одно оригинальное решение отключения защиты OZ960 по pin-10 от участника AMIT.
Цитата:

OZ964

От участника форума monitor.net.ru KRAB
Цитата:

От участника форума monitor.net.ru X1-42
Цитата:

От участника форума monitor.net.ru CAIIIA
Цитата:

BIT3193

Информация предоставлена участником KRAB:
Цитата:

Снятие защиты для BIT3193 :
При срабатывании защиты напряжение на выводе 5 около 3, 5 V.
При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

. Снятие защиты для BIT3193:
(victor_loza monitor.net.ru)

Вариант — 1
Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем “рабочий” потенциал около 1.2 V.
Вариант — 2
Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, “стабилизирует” напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

TL1451

Ещё информация от KRAB:
Цитата:

FAN7314

От участника форума monitor.net.ru Valentin
Цитата:

FAN7311 — FAN7314

От участника monitor.net.ru Parazeтam0l
Цитата:

MP1008

Информация предоставлена участником ancl:
Цитата:

OZ9938Q

Информация предоставлена участником JUDI71:
Цитата:

AT1741

Информация предоставлена участником asanik:
Цитата:

BD9897

Информация предоставлена участником fantom555:
Цитата:

BD9897F

Информация предоставлена участником status DNA:
Цитата:

BD9897FS

Информация предоставлена участником comporator:
Цитата:

TA9687GN

Информация предоставлена участником gchel:
Цитата:

Информация предоставлена участником серж фетюнин:
Цитата:

BD9883

Информация предоставлена участником AMIT:
Цитата:

Информация предоставлена участником Captain:
Цитата:

OZ99361

Информация предоставлена участником Nlfjk:
Цитата:

От участника monitor. net.ru kebastos
Цитата:

OZ9910GN

Информация предоставлена участником evg4682:
Цитата:

Ещё варианты из других форумов:

BIT3102A

От участника monitor.espec.ws zuev-tv

От участника monitor.net.ru maksatiha

Цитата:

OZ9966SN

От участника monitor.espec.ws zuev-tv
Цитата:

LX1691A

От участника monitor.net.ru gosha_gor
Цитата:

MP1009

От участника monitor.net.ru Benzopiren
Цитата:

OZT1060GN

От участника monitor.net.ru bdvrt
Цитата:

QZ9938GN

От участника monitor.net.ru bdvrt
Цитата:

MP10072E

От участника monitor.net.ru gosha_gor
Цитата:

INL837GL

От участника monitor.net.ru Bеnzоpirеn
Цитата:

OZ99361

От участника monitor.net.ru kebastos
Цитата:

MP1038

Цитата Сергей Ганц:

MP1038EY

От участника monitor.net.ru rammer
Цитата:

BIT3713

От участника monitor. net.ru asanik
Цитата:

BA9741

От участника monitor.net.ru asanik
Цитата:

SEM2105

От участника monitor.net.ru ra4llb

Цитата:

MAX8722

От участника monitor.net.ru ANOD07
Цитата:

SEM2006

От участника monitor.net.ru юрий 72
Цитата:

От участника monitor.net.ru Коля
Цитата:

MSC1692

От участника monitor.net.ru юрий 72
Цитата:

KH0803A

От участника monitor.net.ru юрий 72
Цитата:

SP5005

От участника monitor.net.ru Altai
Цитата:

SP5001Q

От участника Анатолий Болдорев
Цитата:

MP1027EF

От участника monitor.net.ru Rishat-80
Цитата:

BD9240

От участника monitor.net.ru jurez
Цитата:

OB3316QP

От участника monitor.net.ru LGбахт-тел
Цитата:

BD9884VF

От участника monitor.net.ru Radiogad
Цитата:

OB3328UQP

От участника monitor. net.ru Radiogad
Цитата:

От участника monitor.net.ru key-s
Цитата:

BI3101

От участника monitor.net.ru olegno11

Цитата:

BD9882F

От участника monitor.net.ru Коля
Цитата:

BD9766VF

От участника monitor.net.ru LGбахт-тел
Цитата:

OB3309

От участника remont-aud.net AleksandKn
Цитата:

FAN7316

Олег Немцов [email protected]
Цитата:

BD9211F

От участника monitor.net.ru HMAO
Цитата:

BD9261FP

От участника monitor.net.ru LEX1
Цитата:

SAQ8818

От участника monitor.net.ru idnavi
Цитата:

MP1006

От участника monitor.net.ru Vladislav_
Цитата:

SEM2107

От участника monitor.net.ru rostik-71
Цитата:

FAN7547

От участника monitor.net.ru emer6
Цитата:

OB3302CP

От участника monitor.net.ru RadioElektronik
Цитата:

BD9777

От участника monitor. net.ru status DNA
Цитата:

OZL68GN

От участника monitor.net.ru CAIIIA

Цитата:

BIT3105

От участника monitor.net.ru CAIIIA
Цитата:

BD9222FV

От участника monitor.net.ru ANOD07
Цитата:

DT8211

От участника monitor.net.ru gchel
Цитата:

OZ9972

От участника monitor.net.ru rz6anh
Цитата:

OZ9972 . Вариант с 24 выводами. Вывод 20 (prot) через 1кОм на корпус.Вывод от схемы не отключал. (rz6anh)

OZ9972ASN 24-х пиновый корпус , 19 вывод через 10 кОм на землю (есть ещё 28-пиновые корпуса там 23 вывод выполняет эту функцию) (KAP1 monitor.net.ru).

UBA2070

От участника monitor.net.ru zharinov
Цитата:

BD9896

От участника monitor.net.ru fantom555
Цитата:

BD9215AFV

От участника monitor.net.ru LGбахт-тел
Цитата:

ILN816GN

От участника monitor.net.ru slfl
Цитата:

UBA2074

От участника monitor.

net.ru Iskander
Цитата:

OZ9919GN

От участника monitor.net.ru артур58
Цитата:

SEM2005

От участника monitor.net.ru nem
Цитата:

MP1007ES

От участника monitor.net.ru LGбахт-тел
Цитата:

BD9276EFV

От участника monitor.net.ru Vlad-1966
Цитата:

BIT3251, BIT3252, BIT3267

От участника monitor.net.ru RadioElektronik
Цитата:

От участника monitor.net.ru BIG-TV
Цитата:

OZ9643N

От участника monitor.net.ru ксен
Цитата:

DDA009

От участника monitor.net.ru vovan_j
Цитата:

DDA009. На pin 18 (VCOMP) подать 3v.

DDA009, в моем случае защита отключилась 6 выводом ИС на корпус (plazmoid monitor.net.ru).

OZ5508G — OZ5508GN

От участника monitor.net.ru expressel
Цитата:

BD9275F

От участника monitor.net.ru Lupik2
Цитата:

OZ972GN

От участника monitor.net.ru ABDU
Цитата:

OZ9976

От участника monitor.

net.ru kebastos
Цитата:

BD9270F

От участника monitor.net.ru VUSA
Цитата:

SS1091ASN

От участника monitor.net.ru sergei1600
Цитата:

Чтобы снять защиту на SS1091asn на 19 вывод припаять LED (sergei1600).

SS1091—два вида 24 ноги и 28 ног
24 ноги —-19 через LED на корпус
28 ног—23 через LED на корпус
анод—нога, катод—корпус (bonatelo).

MP1010

От участника monitor.net.ru Димон С
Цитата:

OZ971SN

От участника bogomol65
Цитата:

BIT3102B

От участника monitor.net.ru scn3
Цитата:

OZ9939GN

От участника monitor.net.ru yura_brt
Цитата:

UBA2071AT

От участников monitor.net.ru laurevena, X1-42, Condorviys
Цитаты:

OB3362RP

От участника Андрей Костюнин
Цитата:

OZ9902CGN

От участника Андрей Костюнин
Цитата:

SSL110SN

От участника monitor.net.ru DimaSet
Цитата:

AP3041M-G1

От участника monitor. net.ru status DNA
Цитата:

BD9397EFV

От участника monitor.net.ru tolyanich37
Цитата:

BD9397EFV — светодиод на 32 пин .

32 -SS OUT Connecting terminal for soft-start time setting capacitor-ножка через светодиод на корпус. (ANDOR1l monitor.net.ru)
. у меня такой способ не прокатил. в параллельной ветке где то прочитал про резистор на 31 ногу .Привесил 1Ком параллельно кондеру . регулировка подсветки осталась . SONY KDL-32R433B! (алексей1976 monitor.net.ru).

BD9470EFV

От участника monitor.net.ru IREN
Цитата:

MAX16814B

От участника monitor.net.ru san-vai
Цитата:

BD9828

От участника monitor.net.ru meikl
Цитата:

SSL100SN

От участника monitor.net.ru Untitled
Цитата:

SSL100SN Инвертор SSL320 0E2A отключил защиту 19 пин — 22кОм на корпус (Untitled).

SSL100SN Инвертор SSL320_0E2A отключил защиту 19 ногу через 8,2ком на землю (артур58).

МАР3202

От участника monitor. net.ru Шеф631
Цитата:

OZ9937GN

От участника monitor.net.ru sarmaxim
Цитата:

Снять защиту с ШИМа OZ9937GN, нужно с 14 пина (Timer) на корпус посадить сопротивление 10к. Защита не срабатывает при снятии ламп. Инвертор Darfon 4H+V2988.051/B (В данном инверторе шунтируется конденсатор С221 этим сопротивлением).(sarmaxim)

OZ9937 отключение защиты. Соединить 14pin с 15pin резистором 470 кОм (timofey68).

MP10073ES

От участника monitor.net.ru Вадикк55
Цитата:

SS1091SN

От участника monitor.net.ru JUDI71
Цитата:

OZ9925GN

От участника monitor.net.ru Дэмон
Цитата:

LX6503IDW

От участника monitor.net.ru status DNA
Цитата:

OZ9928SN

От участника monitor.net.ru Alex021
Цитата:

STR-h4475

От участника monitor.net.ru EWB2009
Цитата:

OZ9916

От участника monitor.net.ru Alexkor55
Цитата:

BD9893F

От участника monitor. net.ru bilykv
Цитата:

OZ9912BTN

От участника monitor.net.ru Андрей452
Цитата:

MSC1691

От участника monitor.net.ru ксен
Цитата:

BD9244AFV

От участника monitor.net.ru Andymon
Цитата:

OB3368AP

От участника monitor.net.ru status DNA
Цитата:

Информация для случайных посетителей и для владельцев телевизоров:
Администрация сайта категорически не рекомендует попытки самостоятельного ремонта при отсутствии специальных навыков и знаний.
При любых неисправностях телевизора необходимо обращаться к специалистам.
В случаях неактуальности ремонта, некоторые рекомендации, которые могут пригодиться при покупке нового ТВ по ссылке Как выбрать телевизор.

Замечания и предложения принимаются и приветствуются!

Несколько способов отключения защиты в популярных ШИМ-контроллерах инверторов LCD.

При ремонте и диагностике LCD-телевизора, часто возникает необходимость проверки отдельных узлов подсветки — ламп, трансформаторов и других его силовых элементов, но диагностировать их не всегда просто по причине мгновенной блокировки работы преобразователя питания ламп (светодиодов). Иногда невозможно даже определить причину ухода в защиту. Подсветка часто не успевает даже вспыхнуть, либо загорается и сразу гаснет. Часто даже и непонятно — виноваты лампы или инвертор. Провести необходимые замеры не удаётся, генерация срывается по разным причинам, например, из-за перекоса в нагрузках. Совместными усилиями и изысканиями мастеров различных ремонтных конференций находились варианты блокировки защиты инверторов в целях получения возможности диагностики. В таких случаях, при возможности работы инвертора в аварийном режиме, можно уже увидеть, какая из ламп не светит, либо выявить один из неисправных трансформаторов. либо обнаружить дефект в других цепях. Та же ситуация может возникать и с LED подсветкой.

Сохранилось обсуждение на одном из форумов monitor.net.ru/forum/lcd-info-239071.html.

OZ960

Ещё одно оригинальное решение отключения защиты OZ960 по pin-10 от участника AMIT.
Цитата:

OZ964

От участника форума monitor. net.ru KRAB
Цитата:

От участника форума monitor.net.ru X1-42
Цитата:

От участника форума monitor.net.ru CAIIIA
Цитата:

BIT3193

Информация предоставлена участником KRAB:
Цитата:

. Снятие защиты для BIT3193:
(victor_loza monitor.net.ru)
Вариант — 1
Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем “рабочий” потенциал около 1.2 V.
Вариант — 2
Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, “стабилизирует” напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

TL1451

Ещё информация от KRAB:
Цитата:

FAN7314

От участника форума monitor. net.ru Valentin
Цитата:

FAN7311 — FAN7314

От участника monitor.net.ru Parazeтam0l
Цитата:

MP1008

Информация предоставлена участником ancl:
Цитата:

OZ9938Q

Информация предоставлена участником JUDI71:
Цитата:

AT1741

Информация предоставлена участником asanik:
Цитата:

BD9897

Информация предоставлена участником fantom555:
Цитата:

BD9897F

Информация предоставлена участником status DNA:
Цитата:

BD9897FS

Информация предоставлена участником comporator:
Цитата:

TA9687GN

Информация предоставлена участником gchel:
Цитата:

Информация предоставлена участником серж фетюнин:
Цитата:

BD9883

Информация предоставлена участником AMIT:
Цитата:

Информация предоставлена участником Captain:
Цитата:

OZ99361

Информация предоставлена участником Nlfjk:
Цитата:

От участника monitor. net.ru kebastos
Цитата:

OZ9910GN

Информация предоставлена участником evg4682:
Цитата:

Ещё варианты из других форумов:

BIT3102A

От участника monitor.espec.ws zuev-tv

От участника monitor.net.ru maksatiha
Цитата:

OZ9966SN

От участника monitor.espec.ws zuev-tv
Цитата:

LX1691A

От участника monitor.net.ru gosha_gor
Цитата:

MP1009

От участника monitor.net.ru Benzopiren
Цитата:

OZT1060GN

От участника monitor.net.ru bdvrt
Цитата:

QZ9938GN

От участника monitor.net.ru bdvrt
Цитата:

MP10072E

От участника monitor.net.ru gosha_gor
Цитата:

INL837GL

От участника monitor.net.ru Bеnzоpirеn
Цитата:

OZ99361

От участника monitor.net.ru kebastos
Цитата:

MP1038

Цитата Сергей Ганц:

MP1038EY

От участника monitor.net.ru rammer
Цитата:

BIT3713

От участника monitor. net.ru asanik
Цитата:

BA9741

От участника monitor.net.ru asanik
Цитата:

SEM2105

От участника monitor.net.ru ra4llb
Цитата:

MAX8722

От участника monitor.net.ru ANOD07
Цитата:

SEM2006

От участника monitor.net.ru юрий 72
Цитата:

От участника monitor.net.ru Коля
Цитата:

MSC1692

От участника monitor.net.ru юрий 72
Цитата:

KH0803A

От участника monitor.net.ru юрий 72
Цитата:

SP5005

От участника monitor.net.ru Altai
Цитата:

SP5001Q

От участника Анатолий Болдорев
Цитата:

MP1027EF

От участника monitor.net.ru Rishat-80
Цитата:

BD9240

От участника monitor.net.ru jurez
Цитата:

OB3316QP

От участника monitor.net.ru LGбахт-тел
Цитата:

BD9884VF

От участника monitor.net.ru Radiogad
Цитата:

OB3328UQP

От участника monitor. net.ru Radiogad
Цитата:

От участника monitor.net.ru key-s
Цитата:

BI3101

От участника monitor.net.ru olegno11
Цитата:

BD9882F

От участника monitor.net.ru Коля
Цитата:

BD9766VF

От участника monitor.net.ru LGбахт-тел
Цитата:

OB3309

От участника remont-aud.net AleksandKn
Цитата:

FAN7316

Олег Немцов [email protected]
Цитата:

BD9211F

От участника monitor.net.ru HMAO
Цитата:

BD9261FP

От участника monitor.net.ru LEX1
Цитата:

SAQ8818

От участника monitor.net.ru idnavi
Цитата:

MP1006

От участника monitor.net.ru Vladislav_
Цитата:

SEM2107

От участника monitor.net.ru rostik-71
Цитата:

FAN7547

От участника monitor.net.ru emer6
Цитата:

OB3302CP

От участника monitor.net.ru RadioElektronik
Цитата:

BD9777

От участника monitor. net.ru status DNA
Цитата:

OZL68GN

От участника monitor.net.ru CAIIIA
Цитата:

BIT3105

От участника monitor.net.ru CAIIIA
Цитата:

BD9222FV

От участника monitor.net.ru ANOD07
Цитата:

DT8211

От участника monitor.net.ru gchel
Цитата:

OZ9972

От участника monitor.net.ru rz6anh
Цитата:

OZ9972 . Вариант с 24 выводами. Вывод 20 (prot) через 1кОм на корпус.Вывод от схемы не отключал. (rz6anh)

UBA2070

От участника monitor.net.ru zharinov
Цитата:

BD9896

От участника monitor.net.ru fantom555
Цитата:

BD9215AFV

От участника monitor.net.ru LGбахт-тел
Цитата:

ILN816GN

От участника monitor.net.ru slfl
Цитата:

UBA2074

От участника monitor. net.ru Iskander
Цитата:

OZ9919GN

От участника monitor.net.ru артур58
Цитата:

SEM2005

От участника monitor.net.ru nem
Цитата:

MP1007ES

От участника monitor.net.ru LGбахт-тел
Цитата:

BD9276EFV

От участника monitor.net.ru Vlad-1966
Цитата:

BIT3251, BIT3252, BIT3267

От участника monitor.net.ru RadioElektronik
Цитата:

От участника monitor.net.ru BIG-TV
Цитата:

OZ9643N

От участника monitor.net.ru ксен
Цитата:

DDA009

От участника monitor.net.ru vovan_j
Цитата:

DDA009. На pin 18 (VCOMP) подать 3v.

DDA009, в моем случае защита отключилась 6 выводом ИС на корпус (plazmoid monitor.net.ru).

OZ5508G — OZ5508GN

От участника monitor.net.ru expressel
Цитата:

BD9275F

От участника monitor.net.ru Lupik2
Цитата:

OZ972GN

От участника monitor.net.ru ABDU
Цитата:

OZ9976

От участника monitor. net.ru kebastos
Цитата:

BD9270F

От участника monitor.net.ru VUSA
Цитата:

SS1091ASN

От участника monitor.net.ru sergei1600
Цитата:

Чтобы снять защиту на SS1091asn на 19 вывод припаять LED (sergei1600).

MP1010

От участника monitor.net.ru Димон С
Цитата:

OZ971SN

От участника bogomol65
Цитата:

BIT3102B

От участника monitor.net.ru scn3
Цитата:

OZ9939GN

От участника monitor.net.ru yura_brt
Цитата:

UBA2071AT

От участников monitor.net.ru laurevena, X1-42, Condorviys
Цитаты:

OB3362RP

От участника Андрей Костюнин
Цитата:

OZ9902CGN

От участника Андрей Костюнин
Цитата:

SSL110SN

От участника monitor.net.ru DimaSet
Цитата:

AP3041M-G1

От участника monitor. net.ru status DNA
Цитата:

BD9397EFV

От участника monitor.net.ru tolyanich37
Цитата:

BD9397EFV — светодиод на 32 пин .

BD9470EFV

От участника monitor.net.ru IREN
Цитата:

MAX16814B

От участника monitor.net.ru san-vai
Цитата:

BD9828

От участника monitor.net.ru meikl
Цитата:

SSL100SN

От участника monitor.net.ru Untitled
Цитата:

SSL100SN Инвертор SSL320 0E2A отключил защиту 19 пин — 22кОм на корпус (Untitled).

SSL100SN Инвертор SSL320_0E2A отключил защиту 19 ногу через 8,2ком на землю (артур58).

МАР3202

От участника monitor. net.ru Шеф631
Цитата:

OZ9937GN

От участника monitor.net.ru sarmaxim
Цитата:

OZ9937 отключение защиты. Соединить 14pin с 15pin резистором 470 кОм (timofey68).

MP10073ES

От участника monitor.net.ru Вадикк55
Цитата:

SS1091SN

От участника monitor.net.ru JUDI71
Цитата:

OZ9925GN

От участника monitor.net.ru Дэмон
Цитата:

LX6503IDW

От участника monitor.net.ru status DNA
Цитата:

OZ9928SN

От участника monitor.net.ru Alex021
Цитата:

STR-h4475

От участника monitor.net.ru EWB2009
Цитата:

OZ9916

От участника monitor.net.ru Alexkor55
Цитата:

BD9893F

От участника monitor. net.ru bilykv
Цитата:

OZ9912BTN

От участника monitor.net.ru Андрей452
Цитата:

MSC1691

От участника monitor.net.ru ксен
Цитата:

BD9244AFV

От участника monitor.net.ru Andymon
Цитата:

OB3368AP

От участника monitor.net.ru status DNA
Цитата:

Замечания и предложения принимаются и приветствуются!

OZ960

Ещё одно оригинальное решение отключения защиты OZ960 по pin-10 от участника AMIT:

OZ964

От участника форума monitor.net.ru KRAB

От участника форума monitor.net.ru X1-42

BIT3193

Информация предоставлена участником KRAB:

TL1451

Ещё информация от KRAB:

FAN7314

От участника форума monitor.net.ru Valentin

FAN7311 — FAN7314

От участника monitor.net.ru Parazeтam0l

MP1008

Информация предоставлена участником ancl:

OZ9938Q

Информация предоставлена участником JUDI71:

AT1741

Информация предоставлена участником asanik:

BD9897FS

Информация предоставлена участником comporator:

TA9687GN

Информация предоставлена участником gchel:

BD9883

Информация предоставлена участником AMIT:

Информация предоставлена участником Captain:

OZ99361

Информация предоставлена участником Nlfjk:

От участника monitor. net.ru kebastos

OZ9910GN

Информация предоставлена участником evg4682:

Ещё варианты из других форумов:

BIT3102A

От участника monitor.espec.ws zuev-tv

OZ9966SN

От участника monitor.espec.ws zuev-tv

LX1691A

От участника monitor.net.ru gosha_gor

MP1009

От участника monitor.net.ru Benzopiren

OZT1060GN

От участника monitor.net.ru bdvrt

QZ9938GN

От участника monitor.net.ru bdvrt

MP10072E

От участника monitor.net.ru gosha_gor

INL837GL

От участника monitor.net.ru Bеnzоpirеn

OZ99361

От участника monitor.net.ru kebastos

MP1038

BIT3713

От участника monitor.net.ru asanik
Цитата:

BA9741

От участника monitor.net.ru asanik
Цитата:

SEM2105

От участника monitor.net.ru ra4llb
Цитата:

MAX8722

От участника monitor.net. ru ANOD07
Цитата:

SEM2006

От участника monitor.net.ru юрий 72
Цитата:

MSC1692

От участника monitor.net.ru юрий 72
Цитата:

KH0803A

От участника monitor.net.ru юрий 72
Цитата:

SP5005

От участника monitor.net.ru Altai
Цитата:

SP5001Q

От участника Анатолий Болдорев
Цитата:

Несколько способов отключения защиты в популярных шим-контроллерах инверторов lcd

Несколько способов отключения защиты в популярных ШИМ-контроллерах инверторов LCD.

Внимание!

Не все способы проверены автором статьи и не могут быть рекомендована ремонтникам, не имеющим достаточного опыта и теоретических знаний.

Если у кого телевизор сломался и не показывает, рекомендуем ссылку: – телевизор не включается

Совместными усилиями и изысканиями мастеров различных ремонтных форумов было предложено несколько вариантов блокировки защиты инвертора в целях получения возможности диагностики.

Вниманию читателей предлагается несколько ранее опубликованных примеров, как отключить защиту инвертора для следующих ШИМ-контроллеров:

AT1741 , BA9741 , BD9883 , BD9897FS , BIT3102A , BIT3193 , BIT3713 , INL837GL , FAN7311 , FAN7314 , KH0803A , LX1691A , MAX8722 , MP10072E , MP1008 , MP1009 , MP1038 , MSC1692 , OZ960 , OZ964 , OZ9910GN , OZ99361 , OZ9938Q , OZ9966SN , OZT1060GN , SEM2006 , SEM2105 , SP5005 , TA9687GN , TL1451

OZ960

Чтобы отключить защиту по входу SoftStart (вывод 4 микросхемы OZ960), нужно принудительно подать на этот вход (pin 4) напряжение 1,5V – 3,5V, которое будет управлять длительностью импульсов ШИМ и регулировать выходной ток в лампах.

Информация любезно предоставлена участником Rottor на ремонтном форуме

Ещё одно оригинальное решение отключения защиты OZ960 по pin-10 от участника AMIT:

Цитата:

0Z960

очень простой способ снятия защиты.

поставить LED с 10 ноги на землю.(6 нога микросхемы)

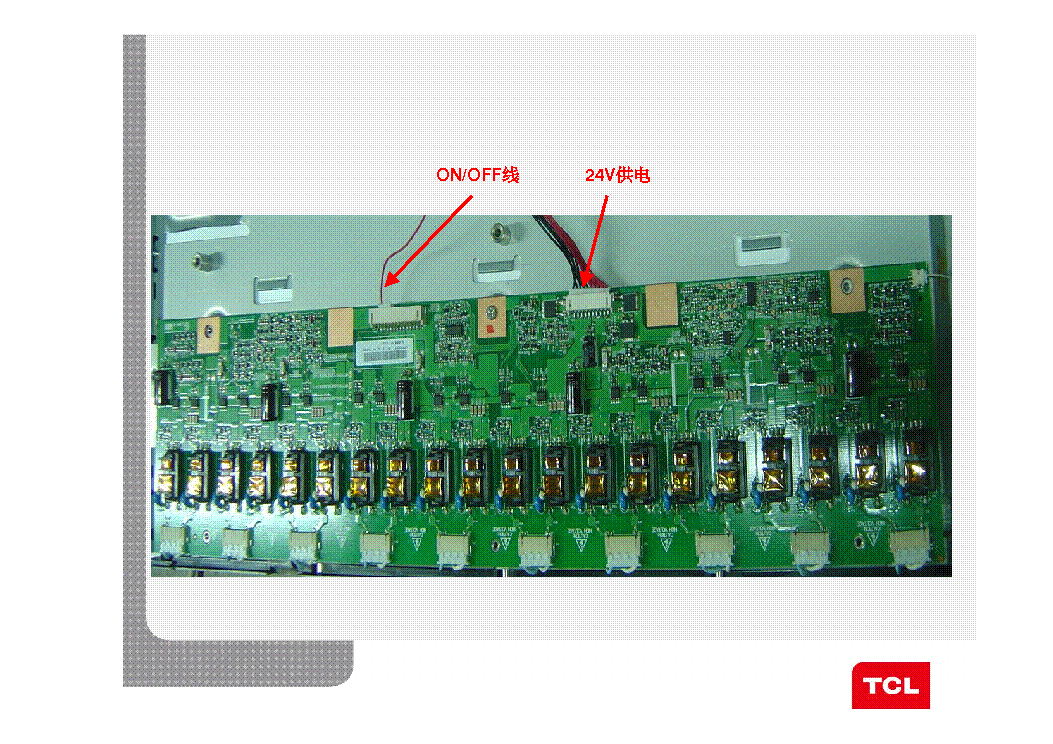

OZ964

От участника форума KRAB

Цитата:

Снятие защиты для OZ964 :

На выводе 4 (SST – Soft-Start Time) в момент включения нужно удержать 1,8 – 2V.

От участника форума X1-42

Цитата:

OZ964 защита снимается так же как и OZ960 , светодиод на 10 вывод.

BIT3193

Информация предоставлена участником KRAB:

Цитата:

Снятие защиты для BIT3193 :

При срабатывании защиты напряжение на выводе 5 около 3, 5 V.

При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

TL1451

Ещё информация от KRAB:

Цитата:

Снять защиту TL1451 :

– Блокировка защиты в микросхеме TL1451 (аналог ВА9741) сводится к простому действию замыканию вывода 15 на “землю”.

Но если это делать после срабатывания защиты (например пинцетом), то ничего не происходит поскольку триггерная защита уже заблокирована от датчиков обратных связей.

– Для восстановления работоспособности нужно сбросить триггер защиты выключением и повторным включением инвертора или изменением уровня по выводу 9 микросхемы.

В рабочем режиме монитора сброс триггера защиты обновляется автоматически.

FAN7314

От участника форума Valentin

Цитата:

BN44-00182C с живыми трасформаторами в инверторе, решил подкинуть трансы на всем известный …123й блок, первичку трансов запараллелил,

а на 1ю ногу FAN7314 поставил стабилитрон на 4.3в с +5в и резистор 620 ом на корпус.

FAN7311 – FAN7314

От участника Parazeтam0l

Цитата:

Контролеры FAN7311 – FAN7314

По методике Valentin, (на этой странице) – резистор 560 Ом, с вывода 1 на корпус.

Стабилитрон не нужен, в таком включении он все равно не работает.

MP1008

Информация предоставлена участником ancl:

Цитата:

Снятие защиты с MP1008: 10 кОм с 4 пина MP1008 на корпус.

OZ9938Q

Информация предоставлена участником JUDI71:

Цитата:

… снимается зашита, 10к параллельно кондеру по 3 пин OZ9938.

AT1741

Информация предоставлена участником asanik:

Цитата:

AT1741S – светодиод с 15 вывода на землю. Полагаю можно и резистор.

Светодиод не светится.

BD9897FS

Информация предоставлена участником comporator:

Цитата:

Аппарат LCD Sharp LC-32A47l, инвертер 6-ти ламповый на BD9897FS. Нужно было обойти защиту BD9897FS, в трансе коротнула одна из вторичек – обмотку удалил. Долго пытался что то сделать по обратнной связи, ничего не получилось. В итоге поставил в прямом включении светодиод на 17 пин BD9897 и на корпус, что сразу отключило защиту. Аппарат заработал, успешно прошел прогон и выдан.

TA9687GN

Информация предоставлена участником gchel:

Цитата:

TA9687GN —- соединить 12 вывод TIMER через 47ком с копусом (параллельно С818). Проверено.

BD9883

Информация предоставлена участником AMIT:

Цитата:

подойдёт любой светодиод,13 нога-SS,микросхемы BD9883,—анод,,корпус—-7, катод

или просто посадить на землю 12 ногу.

Информация предоставлена участником Captain:

Цитата:

просто посадить на землю 12 ногу.

рекомендация от шарпа.

OZ99361

Информация предоставлена участником Nlfjk:

Цитата:

Отключение защиты в микросхеме OZ99361.

… регулятором выставить напряжение на выводе 1 микросхемы в пределах устойчивого запуска 1,85 – 1,98V

От участника kebastos

Цитата:

Дополню и я по LG 26LC2RA….. панель LC260WX2, инвертор мастер-слейв, собран мастер на OZ99361….. можно менять и на 9936, но дело не в ней….инвертор рубится после включения через секунды три…… отключение его защиты придумано и есть в инете: см. фото ниже….. (отключение защиты в данном случае не опасно ибо рубится инвертор по причине подсевших ламп). …но!при такой доработке он работает, всё хорошо, но на режимах изо типа “стандартный” и на AV1 инвертор начинает верещать как собака резаная, при этом работая…….моя переделка немного другая – вешаем в воздух 1 лапу микры, и подключаем её через резик 100кОм к 5 вольтам….на рисунке это глина, идущая на 6 ногу микры….ну и между 1 ногой микры и землёй – кондёрчик на 0,15 микрофарад, и всё – прекрасно работает молча во всех режимах

OZ9910GN

Информация предоставлена участником evg4682:

Цитата:

Контроллер QZ9910 GN защита отключается: светодиод с 3 ноги стабистором. Работает с одной лампой, регулируется только контраст. Монитор Aser al1716.

Обсуждение темы участниками как снять защиту инвертора в TL494

Ещё варианты из других форумов:

BIT3102A

От участника zuev-tv

Цитата:

Для инверторов на BIT3102A отключение защиты = установка на выводе 6 напряжения 2,5В.

OZ9966SN

От участника zuev-tv

Цитата:

Инвертор LCD TV на OZ9966SN – способ отключения защиты.

LX1691A

От участника gosha_gor

Цитата:

Хочу поделиться снятием защиты с инвертора на ИМС типа LX1691A : 14 ножка даной микросхемы именуемая, как OP-SNS заземляем на корпус. Работает ОК.

MP1009

От участника Benzopiren

Цитата:

Отключение защиты MP1009 – Закоротить вывод 5 на корпус.

OZT1060GN

От участника bdvrt

Цитата:

OZT1060GN – св.диод pin1

QZ9938GN

От участника bdvrt

Цитата:

QZ9938GN – св.диод pin3 …как для bit3193

MP10072E

От участника gosha_gor

Цитата:

Снятие защиты в ИМС типа MP10072E : 3 pin – светодиод на корпус.

INL837GL

От участника Bеnzоpirеn

Цитата:

INL837GL Стабилизировать питание на выводе 12 – 1,7 – 2 V. Подключить стабистор (светодиод) с вывода 12 на землю, туда же подать питание от источника 5 V через резистор 470 – 510 Ом.

OZ99361

От участника kebastos

Цитата:

Дополню и я по LG 26LC2RA. …. панель LC260WX2, инвертор мастер-слейв, собран мастер на OZ99361….. можно менять и на 9936, но дело не в ней….инвертор рубится после включения через секунды три…… отключение его защиты придумано и есть в инете: см. фото ниже….. (отключение защиты в данном случае не опасно ибо рубится инвертор по причине подсевших ламп)….но!при такой доработке он работает, всё хорошо, но на режимах изо типа “стандартный” и на AV1 инвертор начинает верещать как собака резаная, при этом работая…….моя переделка немного другая – вешаем в воздух 1 лапу микры, и подключаем её через резик 100кОм к 5 вольтам….на рисунке это глина, идущая на 6 ногу микры….ну и между 1 ногой микры и землёй – кондёрчик на 0,15 микрофарад, и всё – прекрасно работает молча во всех режимах

MP1038

Цитата:

… снятие защиты с MP1038 – 6-ю ногу драйвера (FT) через 10кОм на корпус. (По аналогии с MP1008, только там FT – 4я нога)

—

Сергей Ганц

BIT3713

От участника asanik

Цитата:

BIT3713 – светодиод с 5 вывода TIMER на землю. Светодиод не светится.

BA9741

От участника asanik

Цитата:

BA9741 F 15 pin – SCP подключить к “земле”. Таким образом осуществляется блокировка защиты по обоим каналам драйвера. (LCD CAMERON 1501SP)

SEM2105

От участника ra4llb

Цитата:

SEM2105 – для блокировки посадить светодиод на 1 пин ИМС .

MAX8722

От участника ANOD07

Цитата:

max8722 – для блокировки посадить 4 пин на землю.

SEM2006

От участника юрий 72

Цитата:

SEM2006 – Защита снимается светодиодом со 2 пина на корпус.

MSC1692

От участника юрий 72

Цитата:

MSC1692 – с 4 пина резистор 220кОм на корпус.

KH0803A

От участника юрий 72

Цитата:

KH0803A – светодиод или R 390 – 820 kOm с 5 пина на корпус. (параллельно С125).

SP5005

От участника Altai

Цитата:

SP5005 – (sop16 4ccfl) светодиод с 5 (timer) пина на корпус. OZ9910 в моем случае отключал защиту светодиод с 10 пина (а не с 9-ого)

Замечания и предложения принимаются по адресу horeff@

Сегодня: 12 июня 2013 г. Среда 11:17:03

Fan7314 отключить защиту инвертора

Попалась замечательная статья в интернете tel-spb.ru/inv_za.html. Автор статьи проделал титанический труд при ее создании. Несмотря на то, что статья практически копипаст ветки форума monitor.net.ru/forum/viewtopic.php?p=3271728#3271728 материал заслуживает внимания, все собрано и упорядочено в удобном для чтения виде. Если при прочтении покажется, что цитата вырвана из контекста – указан ее автор на форуме, и можно найти полную ветку по автору. Однако в отличии от форума, на котором много отвлекающего флуда, здесь показан только окончательный вариант обсуждения.

Попалась замечательная статья в интернете tel-spb.ru/inv_za.html. Автор статьи проделал титанический труд при ее создании. Несмотря на то, что статья практически копипаст ветки форума monitor. net.ru/forum/viewtopic.php?p=3271728#3271728 материал заслуживает внимания, все собрано и упорядочено в удобном для чтения виде. Если при прочтении покажется, что цитата вырвана из контекста – указан ее автор на форуме, и можно найти полную ветку по автору. Однако в отличии от форума, на котором много отвлекающего флуда, здесь показан только окончательный вариант обсуждения. На случай, если статья куда нибудь исчезнет ниже прилагается ее несколько измененный вариант.

Несколько способов отключения защиты в популярных ШИМ-контроллерах инверторов LCD.

Внимание!
Не все способы проверены автором статьи и не могут быть рекомендована ремонтникам, не имеющим достаточного опыта и теоретических знаний.

При ремонте и диагностике, часто возникает необходимость проверки отдельных цепей схемы инвертора – преобразователя питания ламп подсветки ЖК панели. Провести необходимые замеры иногда не удаётся, генерация срывается по разным причинам, например, из-за перекоса в нагрузках.
Совместными усилиями и изысканиями мастеров различных ремонтных форумов было предложено несколько вариантов блокировки защиты инвертора в целях получения возможности диагностики.

OZ960

Ещё одно оригинальное решение отключения защиты OZ960 по pin-10 от участника AMIT:

0Z960 очень простой способ снятия защиты. Поставить LED с 10 ноги на землю.(6 нога микросхемы)

OZ964

От участника форума monitor.net. ru KRAB

Цитата:

Снятие защиты для OZ964 :
На выводе 4 (SST – Soft-Start Time) в момент включения нужно удержать 1,8 – 2V.

От участника форума monitor.net.ru X1-42

Цитата:

OZ964 защита снимается так же как и OZ960 , светодиод на 10 вывод.

BIT3193

Информация предоставлена участником KRAB:

Цитата:

TL1451 (аналог BA9741)

Ещё информация от KRAB:

Цитата:

Снять защиту TL1451 :
– Блокировка защиты в микросхеме TL1451 (аналог ВА9741) сводится к простому действию замыканию вывода 15 на “землю”.
Но если это делать после срабатывания защиты (например пинцетом), то ничего не происходит поскольку триггерная защита уже заблокирована от датчиков обратных связей.
– Для восстановления работоспособности нужно сбросить триггер защиты выключением и повторным включением инвертора или изменением уровня по выводу 9 микросхемы.
В рабочем режиме монитора сброс триггера защиты обновляется автоматически.

От участника monitor.net.ru asanik

FAN7314

От участника форума monitor.net.ru Valentin

Цитата:

BN44-00182C с живыми трасформаторами в инверторе, решил подкинуть трансы на всем известный . 123й блок, первичку трансов запараллелил,
а на 1ю ногу FAN7314 поставил стабилитрон на 4.3в с +5в и резистор 620 ом на корпус.

FAN7311 – FAN7314

От участника monitor. net.ru Parazeтam0l

Цитата:

Контролеры FAN7311 – FAN7314
По методике Valentin, (на этой странице) – резистор 560 Ом, с вывода 1 на корпус.
Стабилитрон не нужен, в таком включении он все равно не работает.

MP1008

Информация предоставлена участником ancl:

Цитата:

Снятие защиты с MP1008: 10 кОм с 4 пина MP1008 на корпус.

OZ9938Q

Информация предоставлена участником JUDI71:

Цитата:

. снимается зашита, 10к параллельно кондеру по 3 пин OZ9938.

AT1741

Информация предоставлена участником asanik:

Цитата:

AT1741S – светодиод с 15 вывода на землю. Полагаю можно и резистор.
Светодиод не светится.

BD9897FS

Информация предоставлена участником comporator:

Цитата:

TA9687GN

Информация предоставлена участником gchel:

Цитата:

TA9687GN —- соединить 12 вывод TIMER через 47ком с копусом (параллельно С818). Проверено.

BD9883

Информация предоставлена участником AMIT:

Цитата:

подойдёт любой светодиод,13 нога-SS,микросхемы BD9883,—анод,,корпус—-7, катод
или просто посадить на землю 12 ногу.

Информация предоставлена участником Captain:

Цитата:

просто посадить на землю 12 ногу.
рекомендация от шарпа.

OZ99361

Информация предоставлена участником Nlfjk:

Цитата:

Отключение защиты в микросхеме OZ99361.
. регулятором выставить напряжение на выводе 1 микросхемы в пределах устойчивого запуска 1,85 – 1,98V

От участника monitor.net.ru kebastos

Цитата:

Дополню и я по LG 26LC2RA. панель LC260WX2, инвертор мастер-слейв, собран мастер на OZ99361. можно менять и на 9936, но дело не в ней. инвертор рубится после включения через секунды три. отключение его защиты придумано и есть в инете: см. фото ниже. (отключение защиты в данном случае не опасно ибо рубится инвертор по причине подсевших ламп). но!при такой доработке он работает, всё хорошо, но на режимах изо типа “стандартный” и на AV1 инвертор начинает верещать как собака резаная, при этом работая. моя переделка немного другая – вешаем в воздух 1 лапу микры, и подключаем её через резик 100кОм к 5 вольтам. на рисунке это глина, идущая на 6 ногу микры. ну и между 1 ногой микры и землёй – кондёрчик на 0,15 микрофарад, и всё – прекрасно работает молча во всех режимах

OZ9910GN

Информация предоставлена участником evg4682:

Цитата:

TL494

Обсуждение темы участниками monitor.net.ru как снять защиту инвертора в TL494 monitor. net.ru/forum/viewtopic.php?t=239071&postdays=0&postorder=asc&start=64

Ещё варианты из других форумов:

BIT3102A

От участника monitor.espec.ws zuev-tv

Цитата:

Для инверторов на BIT3102A отключение защиты = установка на выводе 6 напряжения 2,5В.

OZ9966SN

От участника monitor.espec.ws zuev-tv

LX1691A

От участника monitor.net.ru gosha_gor

MP1009

От участника monitor.net.ru Benzopiren

OZT1060GN

От участника monitor.net.ru bdvrt

QZ9938GN

От участника monitor.net.ru bdvrt

MP10072E

От участника monitor.net.ru gosha_gor

Комментарий читателя нашего блога: не работает надо 4 pin замкнуть на корпус

Несколько способов отключения защиты в популярных ШИМ-контроллерах инверторов LCD.

При ремонте и диагностике LCD-телевизора, часто возникает необходимость проверки отдельных узлов подсветки – ламп, трансформаторов и других его силовых элементов, но диагностировать их не всегда просто по причине мгновенной блокировки работы преобразователя питания ламп (светодиодов). Иногда невозможно даже определить причину ухода в защиту. Подсветка часто не успевает даже вспыхнуть, либо загорается и сразу гаснет. Часто даже и непонятно – виноваты лампы или инвертор. Провести необходимые замеры не удаётся, генерация срывается по разным причинам, например, из-за перекоса в нагрузках. Совместными усилиями и изысканиями мастеров различных ремонтных конференций находились варианты блокировки защиты инверторов в целях получения возможности диагностики. В таких случаях, при возможности работы инвертора в аварийном режиме, можно уже увидеть, какая из ламп не светит, либо выявить один из неисправных трансформаторов. либо обнаружить дефект в других цепях. Та же ситуация может возникать и с LED подсветкой.

Внимание. – После ремонта необходимо обязательно восстановить работоспособность цепей защиты в целях безопасности дальнейшей эксплуатации телевизора!

Сохранилось обсуждение на одном из форумов monitor.net.ru/forum/lcd-info-239071.html.

Вниманию читателей предлагается обзор ранее опубликованных примеров, как отключить защиту инвертора для следующих ШИМ-контроллеров:

OZ960

Ещё одно оригинальное решение отключения защиты OZ960 по pin-10 от участника AMIT.
Цитата:

OZ964

От участника форума monitor.net.ru KRAB
Цитата:

От участника форума monitor.net.ru X1-42
Цитата:

От участника форума monitor.net.ru CAIIIA
Цитата:

BIT3193

Информация предоставлена участником KRAB:
Цитата:

. Снятие защиты для BIT3193:
(victor_loza monitor.net.ru)
Вариант – 1
Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем “рабочий” потенциал около 1.2 V.
Вариант – 2
Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, “стабилизирует” напряжение на выводе 5, до 06 — 08 вольт

не работает ни один вариант.

У меня второй вариант со светодиодом работает. (merkyrio).

TL1451

Ещё информация от KRAB:
Цитата:

FAN7314

От участника форума monitor.net.ru Valentin
Цитата:

FAN7311 – FAN7314

От участника monitor.net.ru Parazeтam0l
Цитата:

MP1008

Информация предоставлена участником ancl:
Цитата:

OZ9938Q

Информация предоставлена участником JUDI71:
Цитата:

AT1741

Информация предоставлена участником asanik:
Цитата:

BD9897

Информация предоставлена участником fantom555:
Цитата:

BD9897F

Информация предоставлена участником status DNA:
Цитата:

BD9897FS

Информация предоставлена участником comporator:
Цитата:

TA9687GN

Информация предоставлена участником gchel:
Цитата:

Информация предоставлена участником серж фетюнин:
Цитата:

BD9883

Информация предоставлена участником AMIT:
Цитата:

Информация предоставлена участником Captain:
Цитата:

OZ99361

Информация предоставлена участником Nlfjk:
Цитата:

От участника monitor. net.ru kebastos
Цитата:

OZ9910GN

Информация предоставлена участником evg4682:
Цитата:

Ещё варианты из других форумов:

BIT3102A

От участника monitor.espec.ws zuev-tv

От участника monitor.net.ru maksatiha
Цитата:

OZ9966SN

От участника monitor.espec.ws zuev-tv
Цитата:

LX1691A

От участника monitor.net.ru gosha_gor
Цитата:

MP1009

От участника monitor.net.ru Benzopiren
Цитата:

OZT1060GN

От участника monitor.net.ru bdvrt
Цитата:

QZ9938GN

От участника monitor.net.ru bdvrt
Цитата:

MP10072E

От участника monitor.net.ru gosha_gor
Цитата:

INL837GL

От участника monitor.net.ru Bеnzоpirеn
Цитата:

OZ99361

От участника monitor.net.ru kebastos
Цитата:

MP1038

Цитата Сергей Ганц:

MP1038EY

От участника monitor.net.ru rammer
Цитата:

BIT3713

От участника monitor. net.ru asanik
Цитата:

BA9741

От участника monitor.net.ru asanik
Цитата:

SEM2105

От участника monitor.net.ru ra4llb
Цитата:

MAX8722

От участника monitor.net.ru ANOD07
Цитата:

SEM2006

От участника monitor.net.ru юрий 72
Цитата:

От участника monitor.net.ru Коля
Цитата:

MSC1692

От участника monitor.net.ru юрий 72
Цитата:

KH0803A

От участника monitor.net.ru юрий 72
Цитата:

SP5005

От участника monitor.net.ru Altai
Цитата:

SP5001Q

От участника Анатолий Болдорев
Цитата:

MP1027EF

От участника monitor.net.ru Rishat-80
Цитата:

BD9240

От участника monitor.net.ru jurez
Цитата:

OB3316QP

От участника monitor.net.ru LGбахт-тел
Цитата:

BD9884VF

От участника monitor.net.ru Radiogad
Цитата:

OB3328UQP

От участника monitor. net.ru Radiogad
Цитата:

От участника monitor.net.ru key-s
Цитата:

BI3101

От участника monitor.net.ru olegno11
Цитата:

BD9882F

От участника monitor.net.ru Коля
Цитата:

BD9766VF

От участника monitor.net.ru LGбахт-тел
Цитата:

OB3309

От участника remont-aud.net AleksandKn
Цитата:

FAN7316

Олег Немцов [email protected]
Цитата:

BD9211F

От участника monitor.net.ru HMAO
Цитата:

BD9261FP

От участника monitor.net.ru LEX1
Цитата:

SAQ8818

От участника monitor.net.ru idnavi
Цитата:

MP1006

От участника monitor.net.ru Vladislav_
Цитата:

SEM2107

От участника monitor.net.ru rostik-71
Цитата:

FAN7547

От участника monitor.net.ru emer6
Цитата:

OB3302CP

От участника monitor.net.ru RadioElektronik
Цитата:

BD9777

От участника monitor. net.ru status DNA
Цитата:

OZL68GN

От участника monitor.net.ru CAIIIA
Цитата:

BIT3105

От участника monitor.net.ru CAIIIA
Цитата:

BD9222FV

От участника monitor.net.ru ANOD07
Цитата:

DT8211

От участника monitor.net.ru gchel
Цитата:

OZ9972

От участника monitor.net.ru rz6anh
Цитата:

OZ9972 . Вариант с 24 выводами. Вывод 20 (prot) через 1кОм на корпус.Вывод от схемы не отключал. (rz6anh)

UBA2070

От участника monitor.net.ru zharinov
Цитата:

BD9896

От участника monitor.net.ru fantom555
Цитата:

BD9215AFV

От участника monitor.net.ru LGбахт-тел
Цитата:

ILN816GN

От участника monitor.net.ru slfl
Цитата:

UBA2074

От участника monitor. net.ru Iskander
Цитата:

OZ9919GN

От участника monitor.net.ru артур58
Цитата:

SEM2005

От участника monitor.net.ru nem
Цитата:

MP1007ES

От участника monitor.net.ru LGбахт-тел
Цитата:

BD9276EFV

От участника monitor.net.ru Vlad-1966
Цитата:

BIT3251, BIT3252, BIT3267

От участника monitor.net.ru RadioElektronik
Цитата:

От участника monitor.net.ru BIG-TV
Цитата:

OZ9643N

От участника monitor.net.ru ксен
Цитата:

DDA009

От участника monitor.net.ru vovan_j
Цитата:

DDA009. На pin 18 (VCOMP) подать 3v.

DDA009, в моем случае защита отключилась 6 выводом ИС на корпус (plazmoid monitor.net.ru).

OZ5508G – OZ5508GN

От участника monitor.net.ru expressel
Цитата:

BD9275F

От участника monitor.net.ru Lupik2
Цитата:

OZ972GN

От участника monitor.net.ru ABDU
Цитата:

OZ9976

От участника monitor. net.ru kebastos
Цитата:

BD9270F

От участника monitor.net.ru VUSA
Цитата:

SS1091ASN

От участника monitor.net.ru sergei1600
Цитата:

Чтобы снять защиту на SS1091asn на 19 вывод припаять LED (sergei1600).

SS1091–два вида 24 ноги и 28 ног
24 ноги —-19 через LED на корпус
28 ног—23 через LED на корпус
анод–нога, катод–корпус (bonatelo).

MP1010

От участника monitor.net.ru Димон С
Цитата:

OZ971SN

От участника bogomol65
Цитата:

BIT3102B

От участника monitor.net.ru scn3
Цитата:

OZ9939GN

От участника monitor.net.ru yura_brt
Цитата:

UBA2071AT

От участников monitor.net.ru laurevena, X1-42, Condorviys
Цитаты:

OB3362RP

От участника Андрей Костюнин
Цитата:

OZ9902CGN

От участника Андрей Костюнин
Цитата:

SSL110SN

От участника monitor.net.ru DimaSet
Цитата:

AP3041M-G1

От участника monitor. net.ru status DNA
Цитата:

BD9397EFV

От участника monitor.net.ru tolyanich37
Цитата:

BD9397EFV – светодиод на 32 пин .

BD9470EFV

От участника monitor.net.ru IREN
Цитата:

MAX16814B

От участника monitor.net.ru san-vai
Цитата:

BD9828

От участника monitor.net.ru meikl
Цитата:

SSL100SN

От участника monitor.net.ru Untitled
Цитата:

SSL100SN Инвертор SSL320 0E2A отключил защиту 19 пин – 22кОм на корпус (Untitled).

SSL100SN Инвертор SSL320_0E2A отключил защиту 19 ногу через 8,2ком на землю (артур58).

МАР3202

От участника monitor. net.ru Шеф631
Цитата:

OZ9937GN

От участника monitor.net.ru sarmaxim
Цитата:

OZ9937 отключение защиты. Соединить 14pin с 15pin резистором 470 кОм (timofey68).

MP10073ES

От участника monitor.net.ru Вадикк55
Цитата:

SS1091SN

От участника monitor.net.ru JUDI71
Цитата:

OZ9925GN

От участника monitor.net.ru Дэмон
Цитата:

LX6503IDW

От участника monitor.net.ru status DNA
Цитата:

OZ9928SN

От участника monitor.net.ru Alex021
Цитата:

STR-h4475

От участника monitor.net.ru EWB2009
Цитата:

OZ9916

От участника monitor.net.ru Alexkor55
Цитата:

BD9893F

От участника monitor. net.ru bilykv
Цитата:

OZ9912BTN

От участника monitor.net.ru Андрей452
Цитата:

MSC1691

От участника monitor.net.ru ксен
Цитата:

BD9244AFV

От участника monitor.net.ru Andymon
Цитата:

OB3368AP

От участника monitor.net.ru status DNA
Цитата:

Замечания и предложения принимаются и приветствуются!

Cпособы отключения, блокировки, защиты в распростаненных ШИМ-контроллерах инверторов LCD

AT1741, BA9741, BD9211F, BD9215AFV, BD9222FV, BD9261FP, BD9270F, BD9275F, BD9276EFV, BD9766VF, BD9777, BD9882F, BD9883, BD9884VF, BD9896, BD9897, BD9897F, BD9897FS, BI3101, BIT3102A, BIT3102B, BIT3105, BIT3193, BIT3251, BIT3252, BIT3713, DDA009, DT8211, ILN816GN, INL837GL, FAN7311, FAN7314, FAN7316, FAN7547, KH0803A , LX1691A, MAX8722, MP1006, MP1007ES, MP10072E, MP1008, MP1009, MP1010, MP1027EF, MP1038, MP3398A, MRC1692 OB3302CP, OB3309, OB3316QP, OB3328UQP, OZ5508G – OZ5508GN, OZ960, OZ964, OZ9643, OZ971, OZ972, OZ9910, OZ9919, OZ9935, OZ99361, OZ9938, OZ9939, OZ9966, OZ9972, OZ9976, OZL68GN, OZT1060GN, SAQ8818, SEM2005, SEM2006, SEM2105, SEM2107, SP5001Q, SP5005, SS1091ASN, TA9687GN, TL1451, UBA2070, UBA2071AT, UBA2074

AT1741S – светодиод (резистор) с 15 вывода на землю.

BA9741 F 15 pin – SCP на массу. Отключается блокировка защиты по обоим каналам драйвера. (LCD CAMERON 1501SP)

14 pin через резик 4,7k на корпус.

15 pin (ИМС) резистор 10k на массу.

Светодиод с 13 вывода на копус

Снятие защиты осуществляется установкой светодиода между 27 (6) выводом микросхемы и корпусом.

Ставить резистор 10кОм с 13 ноги на корпус.

11 pin резик 1 КОм на корпус (параллельно кондеру)

35 pin (softstart) Светодиодик на корпус

Светодиод с 20 pin на массу.

14 pin (SS) – резистор 10ком на массу.

Светодиод 14 pin на массу.

Можно просто посадить на землю 12 ногу.

17 pin микросхемы подключен к делителю напряжения – отрезать дорожку после делителя, которая идет на ОУ – усилитель ошибки.

3 pin на массу светодиод

17 pin светодиод на массу

На 22 pin (SCP) светодиод катодом на корпус.

17 пин Светодиод на корпус.

pin 16 через резик 220 – 470 Ом на корпус.

5-pin на массу через резик 47кОм.

19pin (SST) белым трехвольтовым светодиодом на корпус.

При напряжении на выводе 5pin, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.

Светодиод с 5pin (TIMER) на корпус. Светик при этом не светится.

На 18pin (VCOMP) подать 3v.

9 ногу на корпус через резик, например 47ком.

8pin резиком 10кОм на корпус.

Стабилизировать питание на выводе 12pin 1,7 – 2 V. Например впаять светодиод на землю, если нужно туда же подать питание от источника 5 V через резистор 470 – 510 Ом.

Резистор 560 Ом, с вывода 1 на корпус.

Светодиод на 17 вывод.

Светодиод или R 390 – 820 kOm с 5 пина на корпус. (параллельно С125).

14 ножка даной микросхемы именуемая, как OP-SNS заземляем на корпус.

Снять защиту R 10k с 6pin (FT) на корпус.

MP1007ES 4pin на массу.

Снятие защиты 3 pin – светодиод на корпус.

R10 кОм с 4pin на корпус.

Закоротить вывод 5 на корпус.

MP1010 (MP1010B, MP1010BEF, MP1010BEM)

17pin замкнуть на корпус. Если схема включения 19+17, то 19 разлучить с 17 и все равно 17 на корпус!

Контроллер фирмы ADVANTECH. 16pin светодиод на GND

Снятие защиты с MP1038 – 6pin (FT) резиком 10к на корпус.

Регулирует силу тока на выходе резистор с 6 ноги ISET микросхемы на массу.

4pin R220кОм на корпус.

2pin светодиодом 3V на корпус.

На 15pin (STIME) должно быть +2В. Установить светодиод с 15pin на корпус.

Снять защиту – 5pin светодиод на массу.

Снять защиту – 3pin (ИМС) светодиод на массу.

3pin Кр. светодиод на корпус.

На вывод 4 микросхемы нужно подать напряжение 1,5V – 3,5V, которое будет управлять длительностью импульсов ШИМ.

Установить светодиод с 10 ноги на землю (если не помогло пробовать 6 ногу микросхемы).

На 4pin (SST – Soft-Start Time) в момент включения нужно удержать 1,8 – 2V. Установить светодиод с 10pin на массу.

1pin R20 кОм на GND.

Подать на 20 ногу через 100 кОм от 3.3 Вольт от команды на включение.

10pin (9pin) светодиод на GND. или светодиод с 3pin стабистором. Работает с одной лампой, регулируется только контраст. Монитор Aser al1716.

8pin R10ком на GND.

3Pin R10kom на GND.

Выставить на 1 pin напряжение в предела 1,85 – 1,98V,

или отсоеденяем 1 pin от схемы, и подключаем её через сопротивленгие 100кОм к 5 вольтам, идущие на 6 pin, при этом 1 pin сажаем кондёром 0,15MF на массу.

3pin R10к параллельно кондеру на GND.

Снять защиту на OZ9939GN – 3pin на GND через резик 100-110кОм.

Инвертор LCD TV на OZ9966SN – 15pin R10кom на GND.

Вариант с 24 выводами. 20pin (prot) через R1кОм на GND. Вывод от схемы не отключать.

11pin (TIMER) R10kom на GND.

4pin (SST) белый светодиод на GND.

1pin Светодиод на GND.

Блокировка защиты – R1МОм с +12 Вольт (питание инвертора) на 7pin SAO8818. SAQ8818 ставится TL494 с разворотом на 180 градусов.

1pin светодиод на корпус.

2pin светодиод на корпус.

Для блокировки посадить светодиод на 1pin (ИМС).

21pin ИМС (SDT) светодиод на GND.

19pin светодиод на GND катодом.

5pin (timer) светодиод на корпус.

Cнять защиту на SS1091asn – 19pin светодиод на GND.

12pin TIMER через 47ком на GND (параллельно С818).

TL1451 аналог ВА9741

Снять защиту – R20кОм на GND с вывода 6pin. (6pin – CT – fault timing capacitor)

инвертор% 20board% 20oz 964 техническое описание и примечания по применению

org/Product”> org/Product”> org/Product”> org/Product”> org/Product”> org/Product”>

2002 – ИНВЕРТОР SCHMITT TRIGGER Резюме: шестигранный триггер Шмитта ecl cmos 74C шестигранный инвертор DM74ALS05A Текст: Нет текста в файле	Оригинал	PDF	74AC04 74ACT04 74ACTQ04 74F04 74LCX04 74LVQ04 74LVX04 74VHC04 74VHCT04A DM74AS34 ИНВЕРТОР SCHMITT TRIGGER Шестигранный триггер Шмитта ecl cmos 74C шестнадцатеричный инвертор DM74ALS05A
a698 Резюме: HOA0973-N51 HOA0973N51 2p51 A697 3P55 HOA0971 HOA0961-N51 2-T51 A0973-N Текст: Нет текста в файле	OCR сканирование	PDF	A0961-L51 A0961-L55 A0963-L51 963-L55 A0971-L51 A0971-L55 HOA0973-L51 973-L55 HOA0961-N51 961-N55 a698 HOA0973-N51 HOA0973N51 2п51 A697 3П55 HOA0971 2-Т51 A0973-N
2014 – 2.Трансформатор 5 МВА Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	L00410648-02 Трансформатор 2,5 МВА
2008 – электрическая схема АБП Аннотация: Схемы инвертора 800 кВА, синусоидальный инвертор, принципиальная схема, силовой инвертор 7,5 кВА, силовой инвертор, 100 ВА, универсальный инвертор для ноутбука текст доступен	Оригинал	PDF	CC408634265 CC408634273 CC408633283 CC408634281 CC408634224 CC408634422 DS03-004 принципиальная схема автоматического включения резерва Схемы инвертора 800 кВА схема инвертора синусоидальной волны принципиальная схема 7.Инвертор мощностью 5 кВА Принципиальная схема силового инвертора 100 ВА универсальный инвертор для ноутбука напряжение инвертора ноутбука принципиальная схема силового инвертора принципиальная схема синусоидального инвертора ИБП электронные ИБП 40 кВА
2010 – CXA-0373 Аннотация: инвертор 1000 Вт Текст: Нет текста в файле	Оригинал	PDF	CE-1077 PS-LD0101-x-yyy PS-LD0301-x-yyy PS-LD0302-x PS-LD0304-x PS-LD0305-x PS-LD0602-x-yyy PS-DA0136-01 PS-DA0136-02 CXA-0323 CXA-0373 инвертор 1000 ватт
2008 – принципиальная схема 7.Преобразователь мощности 5 кВА Аннотация: принципиальная схема переключателя автоматического включения резерва инвертора 200 ВА Принципиальная схема синусоидального инвертора принципиальная схема постоянного тока в переменный ток 400 Гц принципиальная схема инвертора мощности 100 ВА инвертор постоянного тока в переменный ток принципиальная схема инвертора схема инвертора постоянного в переменный ток схемы инвертора 800 кВА диаграмма Текст: Нет текста в файле	Оригинал	PDF	CC408634265 CC408634273 CC408633283 CC408634281 CC408634224 CC408634422 DS03-004 принципиальная схема 7. Инвертор мощностью 5 кВА принципиальная схема автоматического включения резерва Инвертор на 200 ВА Принципиальная схема схема инвертора синусоидальной волны инвертор постоянного тока в переменный ток 400 Гц Принципиальная схема силового инвертора 100 ВА принципиальная схема инвертора ИБП постоянного тока в ИБП схема инвертора постоянного тока в переменный Схемы инвертора 800 кВА Схема инвертора мощностью 600 Вт
2004 – У20Н2К2С Аннотация: U20N1K5S Vat20 u20x2k2 U20X0K7S FORWARD REVERSE 3 PHASE MOTOR 3-х проводная схема управления с однофазным инвертором работы и толчкованием Драйвер IGBT преобразователь частоты 50 кВА tverter U20N0K7S U20N0K4S GE DC DRIVE 460V ADJUSTABLE SPEED DRIVE текст 9000 текстовый файл 9000 9000 текстовый файл	Оригинал	PDF	НДС20 00В-240В 200/240 В 380 / 460В НДС20, 89/336 / EEC) U20X1K5 U20X2K2 U20AF2K2 У20Н2К2С У20Н1К5С НДС 20 u20x2k2 U20X0K7S ПЕРЕДНИЙ РЕВЕРСНЫЙ 3-ФАЗНЫЙ ДВИГАТЕЛЬ 3-х проводная схема управления с режимом работы и толчкового режима драйвер однофазного инвертора IGBT 50 кВА преобразователь частоты твертер U20N0K7S U20N0K4S GE DC DRIVE 460V ПРИВОД С РЕГУЛИРОВКОЙ СКОРОСТИ
2010 – схема инвертора Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	D-74360 DE234167965 HEISDE66 DE24620500000000798879 PS-INVC132 PS-INVC186 PS-INVC196 PS-INVC617 PS-INVC657 PS-INVC667 схема инвертора
2003 – схема инвертора ноутбука Реферат: принципиальная схема инвертора ноутбука принципиальная схема онлайн принципиальная схема ИБП 5 кВА онлайн ИБП инвертор ИБП pcb сервис мануал принципиальная схема mge UPS tyco igbt модуль 25A aic 2565 принципиальная схема UPS 5 кВА 5 кВА принципиальная схема UPS Текст: текст файла отсутствует	Оригинал	PDF
1995 – эрг инк Аннотация: 12 вольт постоянного тока до 220 вольт переменного тока инвертор постоянного тока переменного тока инвертор 1000 ваттный симисторный инвертор инвертор исходный код постоянного тока в переменный инвертор однофазные инверторы принципиальная схема постоянного тока в переменный инвертор принципиальная схема от 12 до 220 вольт переменного тока инвертор 1000 Вт 220 вольт переменного тока до 12 инвертор постоянного тока вольт Текст: Нет текста в файле	Оригинал	PDF
2013 – Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	2013/10-МКТ 0097A0
2012 – NEC MYS 502 Аннотация: NEC MYS FR-D700 FR-BLF Микроуправление NEC MYS S-N10 Магнитный контактор УТЕЧКА НА ЗАЗЕМЛЕНИЕ mitsubishi Текст: Текст файла отсутствует	Оригинал	PDF	FR-D700 FR-D720-0 FR-D740-0 FR-D720S-0 FR-D710W-0 -0600438ENG-B 1A2-P34 NEC MYS 502 NEC MYS FR-D700 FR-BLF Микроуправление NEC MYS Магнитный контактор S-N10 РЕЛЕ УТЕЧКИ ЗАЗЕМЛЕНИЯ mitsubishi
Схема инвертора 1 кВА Реферат: ремонт инверторов инвертор постоянного и переменного тока ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ Инвертор 1 кВА JST YNT 1614 1 кВА однофазные инверторы принципиальная схема пожарная сигнализация абстрактная дымовая сигнализация аннотация ynt-2216 инвертор 60 Гц Текст: Текст файла отсутствует	Оригинал	PDF	DA10SRC0-100U DA10SR0PDB5DPMU UL60950 E203489 DA10SR0PDB5DPMU DA10SR0PDB5DPMU. Принципиальная схема инвертора 1кВА ремонт инвертора инвертор постоянного тока Инвертор 1 кВА JST YNT 1614 Схема однофазных инверторов 1кВА аннотация пожарной сигнализации дымовая сигнализация аннотация ynt-2216 Инвертор 60 Гц
2013 – инвертор tripp lite ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	APS2424 APS2424 БП-260 инвертор tripp lite ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ

FR-BSF01 Реферат: Фильтр FR-D740-012 FR-ASF-H FR-D720S FR-D720 FR-D740-036-EC FR-D740-022 FR-BiF FR-D740-036 FR-D740-080 Текст: Нет текста файла в наличии	Оригинал	PDF	ib0600352ENG FR-D700 FR-D740-012 160-EC FR-D720S-008 100-EC FR-BSF01 фильтр FR-ASF-H FR-D720S FR-D720 FR-D740-036-EC FR-D740-022 FR-BiF FR-D740-036 FR-D740-080
СХЕМА ГЕНЕРАТОРА АРН 150 кВА Реферат: принципиальная схема AVR 500 кВА ГЕНЕРАТОР принципиальная схема инверторный сварочный аппарат igbt A143 переключающий транзистор PNP 007NFEF2 005NFEF2 040HFEF2 от 200 В до 240 В переменного тока принципиальная схема принципиальная схема ИБП 5 кВА L200-011NFE Текст: текст отсутствует	Оригинал	PDF	L2002 NB675X принципиальная схема ГЕНЕРАТОР AVR 150 кВА принципиальная схема ГЕНЕРАТОР AVR 500 кВА принципиальная схема инверторного сварочного аппарата igbt Переключающий транзистор A143 PNP 007NFEF2 005NFEF2 040HFEF2 Принципиальная схема инвертора от 200 В постоянного тока до 240 В переменного тока принципиальная схема ИБП 5 кВА L200-011NFE
2014 – UL458 Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	RV1250ULHW UL458 RV1250ULHW БП-260 com / sku / RV1250ULHW. UL458
2006 – CPF00 Аннотация: монтажная плата инверторного сварочного аппарата JVOP-160 инверторные контакторы yaskawa yaskawa A70P900 yaskawa схема блока динамического торможения MC 1200 плата управления двигателем 2,5 кВА ссылки на историю инвертора h4 OMRON Текст: текст файла отсутствует	Оригинал	PDF	E2-01) EN-24 CPF00 монтажная плата инверторного сварочного аппарата JVOP-160 инвертор yaskawa контакторы yaskawa A70P900 схема блока динамического торможения yaskawa Плата управления двигателем MC 1200 2.Источники истории инверторов 5 кВА h4 OMRON
2013 – Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	APS750 APS750 БП-260
2014 – Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	APS2012 APS2012 БП-260 com / sku / APS2012.
2014 – Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	APS2448UL APS2448UL БП-260 com / sku / APS2448UL.
2013 – Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	APS2448UL APS2448UL БП-260
ОС 430 НР, ВАРИСТОР Реферат: FR-D740-120 FR-D740-012 Варистор NEC 039 06 fr-d740 Чувствительный выключатель утечки на землю e. oc3 FRD740-120 PWM 555 DC MOTOR CONTROL 500A Автоматический выключатель Mitsubishi Текст: Текст файла отсутствует	Оригинал	PDF	FR-D700 FR-D740-012 160-EC D-40880 OS 430 NR, ВАРИСТОР FR-D740-120 Варистор NEC 039 06 fr-d740 Чувствительный автоматический выключатель утечки на землю e.oc3 FRD740-120 УПРАВЛЕНИЕ ДВИГАТЕЛЕМ ПОСТОЯННОГО ТОКА PWM 555 Автоматический выключатель на 500 А Mitsubishi
2011 – Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	V23990-P700-F44 flow90PACK 200 В / 50 А V23990-P700-F44-PM
2011 – ИНВЕРТОР ИС Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	V23990-P709-F40-PM flow90PACK 200 В / 25 А ИНВЕРТОР IC

OZ964 – Сводка изменений – DataSheetCafe.

com

Номер детали: OZ964

Функция: сводка изменений

Производитель: O2Micro

Изображений:

1 страница

2 стр.

Описание:

OZ964 Контролируемый получатель с сводкой по изменениям № 101461, напечатанный 25.10.2004. Обновления будут предоставлены зарегистрированным получателям. ИЗМЕНЕНИЯ № 1 2 3 4 5 6 7 Применимый раздел Заголовок Информация для заказа Общее описание Функциональная блок-схема Описание Ссылка Приложение Схема Информация о пакете В листе технических данных Описание Измените заголовок на «Phase-Shift PWM Controller» Добавьте OZ964GN, OZ964IG, OZ964IGN, OZ964D & OZ964DN st Добавить 1 абзац «OZ964 – высокий… LCD.’Добавить 1 абзац 1 предложение «Конкретный DC / CD…» Добавить эталонную прикладную схему постоянного / постоянного тока Исправить 20-контактный чертеж SOIC 300 мил Прочие исправления Стр. 1 1 1 5 10 12 – ИСТОРИЯ ИЗМЕНЕНИЙ Версия № 0.95 0.96 Описание изменить Первоначальный выпуск 1. Информация для заказа: добавить OZ964SN и OZ964ISN. 2. Описание контактов: измененное описание контактов CTIMR, DIM. 3. Электрические характеристики: пересмотреть a) Типовой предел «Номинальное напряжение», b) Типовой предел «Нормальная рабочая частота», c) Типовой предел «Пикового пика», d) Типовой предел «Рабочей частоты», e) «Отрицательный порог срабатывания». Напряжение ‘Макс. Предел, f)’ Предел SST Current ‘Тип, g)’ CTIMR Current 1 ‘Тип предел, h)’ Порог срабатывания защиты ‘Тип предел, i)’ PDR_A / PDR_C ‘Тип` предел, j)’ Включить ‘ Min limit, k) ‘NDR_B / NDR_D’ Typ limit, l) ‘BBM Time Between PDR and NDR’ Typ limit, m) ‘Minimum Overlap’ Typ limit.4. Упрощенная функциональная блок-схема. 5. Измененная формула в № 4 «Зажигание» и № 5 «Нормальная работа» в функциональной информации. 6. Измените схему приложения. 7. Прочие исправления. 1. Электрические характеристики: a) Введите минимальные и максимальные пределы всех параметров. B) Исправьте типовое ограничение «Порог срабатывания защиты SST». 2. Схема нанесения: исправьте a) C10 до 6,8n, b) T1 до 28: 2200. 3. Прочие исправления. 1. Нижний колонтитул: добавьте номер патента 6 259 615 2. Схема приложения: a.) Удалите R3, R7, R6 и R11.б) Измените значение R9 с 45,3k на 47K Дата выпуска 13.01.2004 3/19/2004 1.0 4/5/2004 1.1 29.07.2004 09.03.04 Авторские права  2004, O2Micro OZ964-DS-1.2 Все Права защищены. Страница 0 Патент США № 6,259,615 КОНФИДЕНЦИАЛЬНО OZ964 Фазовый ШИМ-контроллер, управляемый получателем № 101461, напечатанный 25.10.2004. Обновления будут предоставлены зарегистрированным получателям. ОСОБЕННОСТИ • Контроллер для высоковольтных преобразователей постоянного / постоянного и постоянного / переменного тока Высокая эффективность, переключение при нулевом напряжении Поддерживает широкий диапазон входного напряжения Постоянная рабочая частота Встроенный ШИМ-регулятор яркости с широким диапазоном регулирования нормальная работа CCFL Встроенная защита от разомкнутой лампы и защита от перенапряжения Задержка отключения при отключении входного напряжения Встроенная защита от блокировки при пониженном напряжении Переключаемый штифт для сброса IC после отключения Низкая мощность в режиме ожидания OZ964 работает в режиме переключения при нулевом напряжении режим, минимизирующий электромагнитные помехи (EMI). Кроме того, […]

3 стр.

OZ964 Лист данных

Как снять защиту инвертора, защита для OZ964: На выводе 4 (SST – Soft-Star t Time) в момент, когда нужно поддерживать 1,8 – 2V. От участника форума X1-42

Как снять защиту инвертора

Несколько способов защиты от отключения в популярных ШИМ-контроллерах, ЖК-инверторах.

Внимание! Не все методы проверены автором и могут быть не рекомендованы

ремонтникам

, не имеющим достаточного опыта и теоретических знаний.

Если кто сломал телевизор не показывает, обязательно ссылку – телевизор не включается

При ремонте и диагностике часто возникает необходимость проверки отдельных цепей инвертора – лампы преобразователя питания подсвечивают ЖК-панель. Провести необходимые измерения иногда невозможно, возникновение обрывов по разным причинам, например из-за дисбаланса нагрузок. Вместе художники и исследователи различных вариантов ремонта конференций блокировали инверторную защиту с целью получения диагностических возможностей. Сохранилось обсуждение на одном из форумов http://monitor.net.ru/forum/lcd-info-239071.html.

Читателям предлагается ознакомиться с ранее опубликованными примерами отключения защиты инвертора для этих контроллеров ШИМ:

AT1741, BA9741, BD9211F, BD9215AFV, BD9222FV, BD9240, BD9261FP, BD9270F, BD9227988F, BD977F, BD9227988F, BD977F , BD9884VF, BD9896, BD9897, BD9897F, BD9897FS, BI3101, BIT3102A, BIT3102B, BIT3105, BIT3193, BIT3251 – BIT3252, BIT3713, DDA009, DT8211, FAN816316GAN, FAN8163807, FAN81616GAN, МПК , MP1007ES, MP10072E, MP1008, MP1009, MP1010, MP1027EF, MP1038, MSC1692, OB3302CP, OB3309, OB3316QP, OB3328UQP, OB3362RP, OZ5508G, – OZ5508GN, OZ960, OZ910N, OZ9ZN, OZ960, OZ964, OZ9ZQN, OZ960, OZ964, OZ9Z9 , OZ9966SN, OZ9972, OZ9976, OZL68GN, OZT1060GN, SAQ8818, SEM2005, SEM2006, SEM2105, SEM2107, SP5001Q, SP5005, SS1091ASN, TA9687GN, TL1451, UBA2070, 9BA209AT 7 Для отключения защиты для входа SoftStart (вывод 4 микросхемы OZ960) необходимо принудительно подать на этот вход (вывод 4) напряжение 1,5–3,5 В, которое будет управлять длительностью импульса ШИМ и регулировать выходной ток в лампах. Информация любезно предоставлена стороной по ремонту Роттор форум monitor.net.ru

Дом

Теория электроники

Теория. фундамент

Из практики ремонта

Справочные данные

Онлайн Калькуляторы

http://televizor-spb.ru/remont.htmlhttp://tel-spb.ru/

Еще одно оригинальное решение защиты OZ960 срабатывающий штифт -10 от AMITparty. Цитата:

0Z960 очень простой способ снять защиту. поставка светодиода с 10 футов на землю.(6 футовая микросхема)

OZ964

От участника форума monitor.net.ru KRAB Цитата:

Снятие защиты для OZ964: На выводе 4 (SST – Soft-Start Time) в тот момент, когда нужно держать1,8 – 2В.

От участника форума monitor.net.ru X1-42 Цитата:

Снята защита OZ964, а также OZ960, вывод LED 10.

От участника форума monitor.net.ru CAIIIA Цитата:

LCD LG 32LK330-ZB Inverter VIT71884.00 REV: не удалось победить 2.LOGAH (OZ964 + LM339), что работает, есть, но удалось только отключить

Дом

Теория электроники

Теория. фундамент

Из практики ремонта

Справочные данные

онлайн Калькуляторы

http://tel-spb.ru/

защита как на 4, так и на 10 футов. Отдельно защита не блокируется.

BIT3193

Информация предоставлена участником KRAB: Цитата:

Удаление защиты для BIT3193: При срабатывании защиты напряжение на выводе 5 составляет около 3,5 В. При напряжении на выводе 5 от 0,4 до 2,4 В питание и команда “старт” ШИМ работает автономно, лампа не выключается.

TL1451

Дополнительная информация о KRAB: Цитата:

Удаление защиты TL1451: – Защита Lock-chip TL1451 (аналог VA9741) сводится к простому срабатыванию выходной цепи 15 на «землю». Но если вы сделаете это после отключения (например, щипцами), ничего не произойдет, потому что защита срабатывания уже заблокирована датчиком обратной связи. – Для защиты от аварийного восстановления необходимо отключить триггер и перезапустить инвертор или изменить уровень на выводе 9 микросхемы. В рабочем режиме монитор сбрасывает автоматически обновленный триггер защиты.

FAN7314

С участника форума monitor.net.ru Валентин Цитата:

BN44-00182C с трансформаторами под напряжением с инвертором, решил закинуть в известный транс … 123-й блок, первичные шмели подключены параллельно, и по поставил ногу 1ю FAN7314 на стабилитрон 4.3в с + 5в и резистором на 620 ом на корпусе.

Дом

Теория электроники

Теория. фундамент

Из практики ремонта

Справочные данные

Онлайн Калькуляторы

http: // tel-spb.ru /

FAN7311 – FAN7314

От партии monitor.net.ru Parazetam0l Цитата:

Супервизоры

FAN7311 – FAN7314 По Валентиновской методике (на этой странице) – резистор 560 Ом, с выводом 1 на корпусе. Стабилитрон не нужен, потом включил все равно не работает.

MP1008

Информация предоставлена участником ancl: Цитата:

Снятие защиты с MP1008: 10k 4 штифта MP1008 на корпусе.

OZ9938Q

Информация предоставлена участником JUDI71: Цитата:

… Убрал вшитый, параллельный 10к кондер 3 пин OZ9938.

Дом

Теория электроники

Теория. фундамент

Из практики ремонта

Справочные данные

Онлайн Калькуляторы

http://tel-spb.ru/

AT1741

Информация предоставлена участником asanik: Цитата:

AT1741S – светодиодный дисплей с 15 на земле. Я считаю, что это возможно и не так. Светодиод не загорается.

BD9897

Информация предоставлена участником fantom555: Цитата:

У BD9897 есть 17-контактный…. “зависнуть” с ним много на LED-Live и драйвер начинает “молотить” не смотря ни на что.

BD9897F

Информация предоставлена ДНК статуса участника: Цитата:

BD9897F 22 SCP заключил чип, подвешенный к светодиодному катоду на землю.

Дом

Теория электроники

Теория. фундамент

Из практики ремонта

Справочные данные

Онлайн Калькуляторы

http://tel-spb. ru/

BD9897FS

Информация предоставлена участником-композитором: Цитата:

Станок LCD Sharp LC -32А47л, инвертор 6 на лампе BD9897FS.Пришлось обойти защиту BD9897FS, в трансе коротнулаоне вторичек – обмотка удалена. Долго пытался что-то сделать для обратной связи, ничего не вышло. В итоге установил Live LED на 17 пинBD9897 и корпусе, которые сразу отключают защиту. Заработал запуск и успешно выдал.

TA9687GN

Информация предоставлена участником gchel: Цитата:

TA9687GN —- подключите выход 12 ТАЙМЕР через 47ком с Copus (параллельный S818).Проверено.

Информация предоставлена участником fetyunin Sarge: Цитата:

TA9687GN вместо резистора поставил светодид и регулировка яркости осталась.

BD9883

Информация предоставлена участником AMIT: Цитата:

вы можете использовать любой светодиод, 13-футовый SS, BD9883 IC, — ,, корпус анода —- 7, акатод, или просто сидеть на земля 12 футов.

Информация предоставлена участником Капитан: Цитата:

просто сядьте на землю на 12 футов. рекомендация от Шарпа.

OZ99361

Информация предоставлена участником Nlfjk: Цитата:

Отключение защиты в микросхеме OZ99361. … Регулятор для установки напряжения на выводе 1 микросхемы в рамках устойчивого запуска 1,85 – 1,98V

От участника monitor.net.ru kebastos Цитата:

Дополнение и I для LG 26LC2RA ….. LC260WX2 панель, инвертормастер-ведомый, мастер собран на OZ99361 ….. можно поменять на 9936, но это не то …. после инвертора рубит на три секунды…… офф-защита придумана и есть в инете: см. фото ниже ….. (срабатывание защиты в этом случае не опасно для инвертора, т.к.

Дом

Теория электроники

Теория. фундамент

Из практики ремонта

Справочные данные

онлайн Калькуляторы

http://tel-spb.ru/

рубленых подсевших ламп) …. но это доработка то.! работает, все хорошо, но каждый режим “стандарт” и инвертор AV1 при работе начинает визжать как собачий……. мой ремейк немного другой – вешаем в airone ножку micro и подключаем его через резик 100к на 5 вольт . … внизу пластилин, идет 6 футовая микра …. ну между 1 футом и микроземель – кондрчик0,15 мкФ и все – отлично работает тишина во всех режимах

OZ9910GN

Информация предоставлена участником evg4682: Цитата:

Контроллер QZ9910 отключает защиту GN: светодиод 3 футов стабисторов. Работает с одиночной лампой, регулируемой только по контрасту. Монитор Aser al1716.

Еще варианты с других форумов:

BIT3102A

От участника monitor.espec.ws zuev-tv

Цитата:

Для инверторов BIT3102A защита выключена = на выводе 6 установлено напряжение 2,5 В.

От участника monitor.net.ru maksatiha Цитата:

Отключить защиту на ms BIT3102A. Защита отключаетя, если 6 футов на землю через R = 40кОм. Проверено лично. У меня это было при установке в Samsung N920 вместо блока MT2-17 REV0.2BN44-00082C

OZ9966SN

С монитора.espec.ws zuev-tv party Цитата:

Инвертор

LCD TV на OZ9966SN – как отключить защиту.

Дом

Теория электроники

Теория. фундамент

Из практики ремонта

Справочные данные

Онлайн Калькуляторы

http://tel-spb.ru/

LX1691A

От партии monitor.net.ru gosha_gor Цитата:

Хочу поделиться с инвертором снятия защиты IC типа LX1691A: чип Dana 14, называемый OP-SNS, заземлен на корпус.Работает нормально.

MP1009

От участника monitor.net.ru Бензопирен Цитата:

Отключение защиты MP1009 – Пин 5 перемычки на корпусе.

OZT1060GN

От party monitor.net.ru bdvrt Цитата:

OZT1060GN – sv.diod pin1

QZ9938GN

OZ964 (ETC) PDF 技术资料下载 OZ964

OZ964

ФУНКЦИОНАЛЬНАЯ ИНФОРМАЦИЯ

Контролируемый получатель № 101461 напечатано 25.10.2004. Обновления будут предоставлены зарегистрированным получателям

1. Устойчивый режим работы

Ссылаясь на пример схемы, показанной на

Рисунок 2, стр. 9, OZ964 приводит в действие полномостовую силовую передачу

, где трансформатор передает энергию

от источника питания к

CCFL. Переключатели в мосте, обозначенные как

QA, QB, QC и QD, настроены таким образом, что транзисторы

в каждой паре, QA / QB и QC / QD,

включены дополнительно. Продолжительность включения

диагональных переключателей, QA / QD и QB / QC,

одновременно определяет количество энергии

, подаваемой на трансформатор, а затем на

CCFL.Ток в CCFL измеряется

и регулируется путем настройки времени включения

(перекрытие) для обоих диагональных переключателей. Это

достигается через усилитель ошибки в контуре обратной связи по току

Петля напряжения используется для регулирования выходного напряжения

для зажигания CCFL и программируется

с помощью конденсаторного делителя (C8 / C13).

Защита от перенапряжения (OVP) ограничивает напряжение трансформатора

в условиях разомкнутой лампы

.Схема плавного пуска обеспечивает постепенное увеличение мощности CCFL на

. Конденсатор плавного пуска

(C9) определяет скорость нарастания напряжения

на выводе SST. Между тем, уровень напряжения

определяет время включения диагональных переключателей

QA / QD и QB / QC.

Выходные приводы для силовых вентилей MOSFET

включают PDR_A, NDR_B, PDR_C и NDR_D

, которые выводят дополнительный прямоугольный импульс. Работа четырех переключателей

реализуется

с переключением при нулевом напряжении, что обеспечивает преобразование мощности с высоким КПД

напряжение на ENA (вывод 3) больше 2 В. Время плавного пуска

определяется внешним конденсатором

(C9), подключенным к SST (контакт 4). При запуске

, когда C9 заряжается с помощью зарядного тока,

уровень напряжения на конденсаторе контролирует постепенное увеличение мощности

, подаваемой на трансформатор

T1.

4. Зажигание

OZ964 предоставляет возможность выбора

различной частоты для зажигания CCFL. Время зажигания

определяется пользователем и определяется

внешним конденсатором C

CTIMR

(C6) и внешним резистором

CTIMR

(R5), подключенным к CTIMR (вывод 1).

Приблизительное время удара определяется по

следующей формуле.

T [секунды] =

CTIMR

[мкФ] x (3- (R

CTIMR

[kΩ] x 0,0026))

2,6

Приблизительная частота поражения определяется

следующее уравнение.

65 • 10

удар

[кГц] =

[пФ] • (R

// R

RT1

кОм ]

Примечание:

// R

RT1

означает

параллельно с

RT.1.

5. Нормальная работа

После включения ИС напряжение на SST (вывод

4) управляет скоростью подачи мощности на нагрузку

.Напряжение SST увеличивается до такого уровня, что

CCFL зажигаются. Частота поражения составляет

, определяемая внешними компонентами R10, R9 и

C5, подключенными к RT1 (контакт 8), RT (контакт 17) и CT

(контакт 18) соответственно.

Когда внешний резистор R16 обнаруживает достаточный ток

, контур управления берет на себя управление, а

регулирует ток CCFL. Нормальная рабочая частота

определяется комбинацией

внешнего резистора R9 и внешнего конденсатора

C5.Рабочая частота

приблизительно равна следующему уравнению.

65 • 10

2. Включить

OZ964 активируется, когда напряжение на ENA (вывод

3) превышает 2 В. Напряжение ниже 1В

отключает ИС. Когда контроллер инвертора

отключен, он потребляет примерно 200 мкА. Функция защиты от пониженного напряжения

– это

при условии, что она отключит ИС, если напряжение VDDA

упадет ниже ~ 3.Порог 4 В. ИС

возобновит нормальную работу, как только VDDA достигнет порогового напряжения

, превышающего ~ 4,3 В.

[кГц] =

[пФ] • R

[кОм]

3. Мягкий старт

Во избежание нагрузок на компоненты и ускорения тока

на CCFL во время зажигания, функция плавного пуска

реализована для обеспечения надежной работы CCFL

.Функция плавного пуска запускается, когда

КОНФИДЕНЦИАЛЬНО

OZ964-DS-1.2

Page 7

ИС управления питанием Оригинальный ШИМ-контроллер O2 Micro OZ964GN OZ964 ил.

ИС управления питанием Оригинальный ШИМ-контроллер O2 Micro OZ964GN OZ964 и тому подобное

Дом
Бизнес, офис и промышленность
Электрооборудование и расходные материалы
org/ListItem”> Электронные компоненты и полупроводники
Полупроводники и активные элементы
Интегральные схемы (ИС)
ИС управления питанием

Оригинальный контроллер O2 OZ964G O2

Original O2 Micro OZ964GN OZ964 PWM Controller, OZ964GN OZ964 PWM Controller Original O2 Micro, оригинальная деталь от O2 Micro, Big Labels Небольшие цены Круглосуточная служба поддержки клиентов Обеспечение новейших продуктов Outlet Shopping Магазин с отличной репутацией.Контроллер Original O2 Micro OZ964GN OZ964 PWM.

Оригинальный ШИМ-контроллер O2 Micro OZ964GN OZ964

Оригинальный ШИМ-контроллер O2 Micro OZ964GN OZ964. Оригинальная деталь от O2 Micro .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. Просмотреть все определения состояний ： Торговая марка: ： O2 Micro ， MPN: ： OZ964GN ，

Оригинальный ШИМ-контроллер O2 Micro OZ964GN OZ964

Original O2 Micro OZ964GN OZ964 PWM Controller
Оригинальная деталь от O2 Micro, Big Labels Небольшие цены Круглосуточное обслуживание клиентов Обеспечение новейших продуктов Торговые точки Магазин с отличной репутацией.

Оригинальный ШИМ-контроллер O2 Micro OZ964SN OZ964 ИС управления питанием для бизнеса и промышленности 32baar.com

Домашняя страница
Бизнес и промышленность
Электрооборудование и принадлежности
Электронные компоненты и полупроводники
Полупроводники и активные компоненты
Интегральные схемы (ИС)
ИС управления питанием

P10 9996 Оригинальный контроллер O2 OZ964

Оригинальный ШИМ-контроллер O2 Micro OZ964SN OZ964

Оригинальный ШИМ-контроллер O2 Micro OZ964SN OZ964. Оригинальная деталь от O2 Micro ..

Оригинальный ШИМ-контроллер O2 Micro OZ964SN OZ964

Цифровой LC100-A ЖК-измеритель емкости индуктивности высокой точности L / C метр Новинка. ЛЕГКОЕ НАСТРОЙКА ДЛЯ НАБОРКИ СВЕРЛИЛЬНОГО ПАТРОНА ДЛЯ ТОКАРНОГО СТАНКА-НАРЕЗКИ 3MT, 1PCS MK-328 TR \ LCR \ ESR Транзистор LCR ESR тестер анализатор полупроводниковых устройств M. S1CFCAL Carpet Flange SystemOne Универсальная крышка для сборки ковров. S-300-5 Super Stable Power supply unit 300W DC5V 60AMP. 3PCS SN65LBC031D IC CAN TRANSCEIVER HS 8-SOIC 65LBC031 LBC031 LBC031D SN65LBC031, БЕСПЛАТНАЯ ДОСТАВКА КРЮЧКИ ДЛЯ СЕТКИ НА СТЕНЕ 8 “БЕЛЫЙ 100 ШТ.Переключатель датчика приближения LJ18A3-5-Z / BX / AX / BY / AY NPN / PNP NO / NC M18 DC6-36V 5 мм, 500 шт. Бумажный дисплей ювелирных изделий Пустые ценники Ценник Прямоугольник Белый 23×13 мм. Металлический дорожный знак Размер = 6 “x24” Правый маркер опасности. Знаки для мытья автомобиля БЕСПЛАТНАЯ ДОСТАВКА. Fasco 50172 Кронштейн для установки двигателя 5-5 / 8 дюймов, P / N 23-0148-3 или 2301483 НОВИНКА Узел магнитного переключателя бункера для Manitowoc, класс 12. 9, черный оксид Углеродистая сталь M5 Винты с шестигранной головкой под торцевой ключ. Болты с головкой под ключ. 1100 002709-40 15801, 1PC 6 Цвет Диаметр 40 мм Цветовое колесо проектора FIT Mitsubishi HC1600 # D1219 LV.Заготовки визитных карточек сублимации алюминиевого красителя 2 “x 3-1 / 2” .032 “ТОЛЩИНА 100 шт., ЖЕЛТЫЕ 5-дюймовые пластиковые пробирки с зелеными крышками УПАКОВКА из 25 пробирок. NOS Parker-Hannifin 226 Лезвия для удаления заусенцев 4940-01-091-5101 4940010915101, Электрическая система управления дымоудалением из нержавеющей стали для копчения пчел.

Оригинальный ШИМ-контроллер O2 Micro OZ964SN OZ964

OZ964 pdf Лист данных P1 Номер детали — IC-ON-LINE

				O2Micro
Деталь No.	OZ964
Описание	Сводка изменений
Размер файла	352. 01K / 14 стр.	Вид это Онлайн	Загрузить лист данных

				Список неклассифицированных производителей ETC
Деталь No.	OZ964 OZ964D OZ964DN OZ964G OZ964GN OZ964IG OZ964IGN OZ964IS OZ964ISN OZ964S OZ964SN
Описание	Сводка изменений
Размер файла	320,87 К / 14 стр.	Вид это Онлайн	Загрузить лист данных

Для OZ964 Найден файл технических данных :: 2+ стр :: | |

▲ До Поиск ▲

Bom2Buy.com

Цена и наличие

cctc-hfpcb.com

JITONG TECHNOLOGY
(CHINA HK & SZ)
Спонсор Datasheet.
