Схема блока питания на п210 – АвтоТоп

Регулируемый блок питания с защитой предназначен для питания портативных магнитофонов, диктофонов, радиоприемников, электромеханических игрушек, выполнения лабораторных работ по физике, химии, радиоэлектронике, а также для испытания электромагнитных реле и мн.др. Выходное напряжение прибора можно плавно изменять от 0 до 50 В, при этом амплитуда пульсации на выходе не будет превышать 25 мВ. Характерной особенностью блока питания является то, что при токе нагрузки больше 250 мА и при коротком замыкании в цепи нагрузки прибор автоматически отключает выходное напряжение, подводимое к зажимам Кл1 и Кл2. Одновременно включается двухтональная сирена, оповещающая нарушение режима блока питания и включение защиты.
Рассмотрим принципиальную схему блока питания. При включении S1 загорается неоновая лампа h2. Яркость ее свечения зависит от сопротивления R1. Питание со вторичной обмотки трансформатора Т1 поступает на выпрямитель, собранный на диодах V1—V4 по мостовой схеме. Через гасящее сопротивление R3 пульсирующее напряжение с выхода выпрямителя поступает на параметрический стабилизатор, собранный на стабилитроне V5. R3 определяет режим работы стабилитрона. Для сглаживания пульсаций после выпрямителя включен конденсатор C1. Параллельно V5 включен переменный резистор R5, движок которого соединен с базой транзистора V8, выполняющий функцию эмиттерного повторителя. Следовательно, напряжение на базе регулирующего транзистора V9 и на зажимах Кл1 и Кл2 зависит от положения движка переменного резистора R5. Конденсатор С3, как и С1, сглаживает пульсацию.

Двухтональная сирена запитывается от выпрямителя, который собран на диоде V6 (по схеме однополупериодного выпрямителя). Конденсатор С2 — сглаживающий, а сопротивление R2 — гасящее. Питание с катода стабилитрона V7 поступает на подвижный контакт реле К1.2.
Сирена собрана на микросхеме МС1. Ее элементы MC1a и МС1б используются в качестве тактового генератора с частотой около 1 Гц, а МС1в и МС1г — генератора с частотой 400 Гц. Частота первого генератора зависит от сопротивления R8 и емкости конденсатора С4, а второго — от R9 и С5. Выход МС1г подключен к первичной обмотке выходного трансформатора Т2, вторичная обмотка которого подключена к динамической головке В1.
Рассмотрим работу двухтональной сирены совместно с блоком питания. Если ток в цепи нагрузки превысит 250 мА (его величина регистрируется прибором РА1), то падение напряжения на R4 достигнет величины, при которой реле К1 включится и контакты К1.1 и К1.2 изменят свое положение. Приборы РА1 и PV1 отключатся, нагрузка обесточится, а R7 (эквивалент нагрузки) окажется подсоединенным к эмиттеру транзистора V9. Реле К1 останется во включенном состоянии, и в это, время сирена начнет оповещать, что режим использования блока питания нарушен. В этом случае надо отключить нагрузку регулируемого блока питания, а затем нажать (можно кратковременно) на кнопку S2. К1 обесточится, и контакты К1.1 и К1.2 возвратятся в первоначальное состояние.
Все обозначения деталей указаны на схеме. Вместо транзистора П210 (V8) можно использовать другие, например, П210А-П210Ш или П217 -П217Г с радиатором площадью не менее 100 см2, а транзистор П306А (V9) — на П303А-П304 с радиатором той же площадью.
Диоды V1—V4 можно заменить на КД202, Д214, Д231-Д234, диод V6 на Д7 с любыми буквенными индексами, стабилитрон V5 — на Д817А, а диод V7 — на КС156А, но при этом надо подобрать сопротивление R2.
Конденсаторы С2, С4 и С5 типа К50-6 или ЭМ.
Резисторы R3, R6, – МЛТ-2, ВС-2; R1, R2 – МЛТ-0,5; R8, R9 – МЛТ-0,125; R5 – СП-1; R4, R7 – БТ4685002-25 или С5-36В, ПЭВР, номинальная мощность которых должна быть не менее 25 Вт.
Реле К1 типа РЭС 22 (паспорт РФ4.500.129) или другие, имеющие срабатывающее при 7-10 В, а ток срабатывания не более 50 мА.
Микросхема МС1 – К155ЛА3. Неоновую лампу h2 можно заменить на ТН-0,3, при этом сопротивление резистора R1 нужно подобрать.
Измерительные приборы РА1 — миллиамперметр с током полного отклонения 300 мА, PV1 — вольтметр на 50 В.
Трансформатор Т1 намотан на сердечнике Ш20х30. Обмотка I содержит 1826 витков провода ПЭВ-2 0,31, обмотка II — 387 витков ПЭВ-2 1,0 и обмотка III — 58 витков ПЭВ-1 0,14. Выходной трансформатор Т2 от любого карманного приемника.
Динамическая головка В1 любая, с сопротивлением звуковой катушки 5-10 Ом.
Налаживание собранного блока питания с защитой следует начинать с проверки напряжений на выводах стабилитронов. На стабилитроне V5 должно быть 50 В, а на V7 — 5 В. Затем установите движок переменного резистора R5 в положение, при котором выходное напряжение будет максимально — к клеммам Кл1 и Кл2 подключите R7. Подбирая сопротивление резисторов R4 и R7, добейтесь, чтобы К1 включалось только при токе нагрузки 250 мА. После этого R7 подключите к контакту реле К1.1 и закоротите клеммы Кл1 и Кл2. Если R4 и R7 подобраны правильно, то при выходном напряжении от 12 до 50 В и токе нагрузки 250 мА реле К1 должно включаться.. Может случиться, что при крайнем нижнем положении движка резистора R5 выходное напряжение на клеммах Кл1 и Кл2 на выходе блока питания не будет равно нулю. В этом случае необходимо подобрать R6.

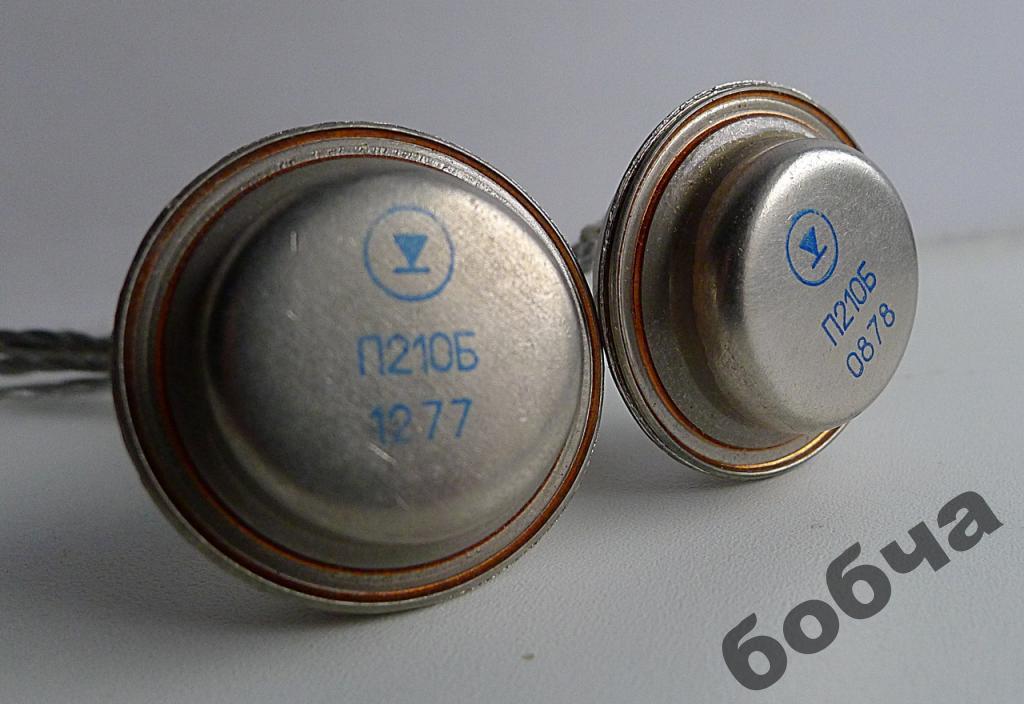

Транзистор П210.

Т ранзисторы П210 – германиевые, мощные низкочастотные, структуры – p-n-p.
Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.

Масса – около 37 г. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А – 60 Вт, П210Ш, П210Б и П210В – 45Вт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

Максимальное напряжение коллектор – эмиттер65 в, у П210В – 45 в.

Коэффициент передачи тока(паспортное значение) – у П210А – 17, у П210Ш – 21.
у П210Б, П210В – от 10.

Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б – 12 А, для П210Ш – 9А;

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в – не более

8 мА, У П210Б, П210В – не более 15 мА
При температуре окружающей среды +70 по Цельсию:
У П210А с напряжением коллектор-база 45в – не более 50 мА.
У П210Ш с напряжением коллектор-база 60в – не более 12 мА.

Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более – 100 мкА.

Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
Это такие германиевые приборы как – 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
Цифра в скобке за наименованием – максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю – 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 – 60 вольт.

Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого – явно не годится, а возможно сойдет AUY22 и особенно – 2NU74.

В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

"Плохие" транзисторы.

П210, как и многие другие "советские" полупроводниковые приборы разрабатывался и создавался главным образом для нужд "оборонки". Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму – нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались – для нужд "народного хозяйства".

Транзисторы "второго сорта"(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме "второго", имелся еще и "третий" сорт.

Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них – в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем – все как в лотерее.

С другой стороны, "военные" П210 вели себя совершенно иначе.
Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

А служить мне пришлось в военной части "постоянной готовности". Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь "совковая" – наверное хреновая?! А вот поди-ж ты.

Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например – высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство – почему бы и нет?

Простое зарядное устройство для автомобильных аккумуляторов.

Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок – поэтому ток протекающий через резистор относительно невелик.

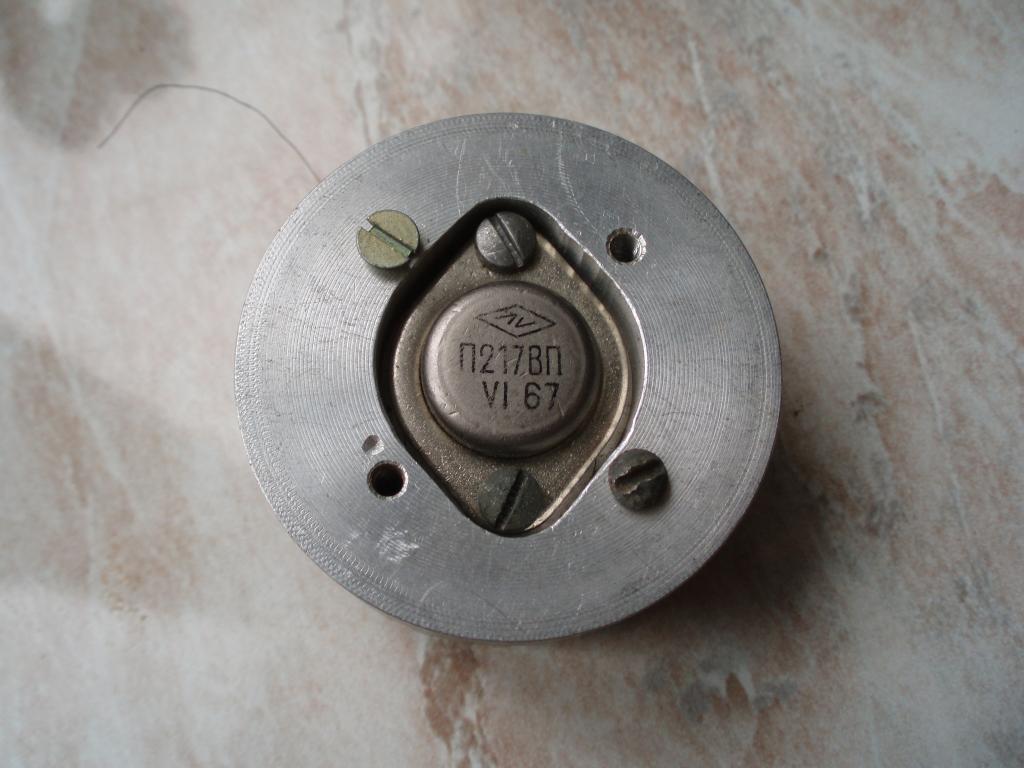

В качестве VT2 можно применить, как германиевые транзисторы П213 – П217, так и кремниевые – КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

Трансформатор мощностью минимум 250 ватт, лучше – 500, с напряжением вторичной обмотки 15 – 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 – 1 ампер, Пр2 – 5 ампер. Лампы Hl1 и Hl2 – индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.

Транзисторы МП39, МП40, МП41, МП42.

Транзисторы МП39, МП40, МП41, МП42 – германиевые, усилительные маломощные низкочастотные, структуры p-n-p.
Корпус металлостеклянный с гибкими выводами. Масса – около 2 г. Маркировка буквенно – цифровая, на боковой поверхности корпуса.

Существуют следующие зарубежные аналоги:
МП39 – 2N1413
МП40 – 2N104
МП41 возможный аналог – 2N44A
МП42 возможный аналог – 2SB288

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов МП39 редко превышает

12, у МП39Б находится в пределах от 20 до 60.
У транзисторов МП40, МП40А – от 20 до 40.
У транзисторов МП41 – от 30 до 60, МП41А – от 50 до 100.
у транзисторов МП42 – от 20 до 35, МП42А – от 30 до 50, МП42Б – от 45 до 100.

Максимальное напряжение коллектор – эмиттер. У транзисторов МП39, МП40 – 15в.
У транзисторов МП40А – 30в.
У транзистора МП41, МП41А, МП42, МП42А, МП42Б – 15в.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером:
До 0,5 МГц у транзисторов МП39, МП39А.
До 1 МГц у транзисторов МП40, МП40А, МП41, МП42Б.
До 1,5 МГц у транзисторов МП42А.
До 2 МГц у транзисторов МП42.

Максимальный ток коллектора.20мА постоянный, 150мА – пульсирующий.

Обратный ток коллектора при напряжении коллектор-база 5в и температуре окружающей среды от -60 до +25 по Цельсию не более – 15 мкА.

Обратный ток эмиттера при напряжении эмиттер-база 5в и температуре окружающей среды до +25 по Цельсию не более – 30 мкА.

Емкость коллекторого перехода при напряжении колектор-база 5в на частоте 1МГц – не более 60 пФ.

Коэффициент собственного шума – у МП39Б при напряжении коллектор-база 1,5в и эмиттерном токе 0,5мА на частоте 1КГц – не более 12дб.

Рассеиваемая мощность коллектора. У МП39, МП40, МП41 – 150мВт.
У МП42 – 200мВт.

Когда-то, транзисторами этой серии комплектовали широко распространенные наборы радиоконструктора для начинающих. МП39-МП42 при своих, довольно крупных габаритах, длинных гибких выводах и простой распиновкe(цоколевке) идеально подходили для этого. Кроме того, довольно большой обратный ток, позволял им работать в схеме с общим эмиттером, без дополнительного смещения. Т.е. – простейший усилитель собирался действительно, на одном транзисторе, без резисторов. Это позволяло значительно упростить схемы на начальных этапах конструирования.

Транзисторы – купить. или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта – либо купить, либо – получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки – можно купить. Если же нет – всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

Если же у вас, имеется какая-то старая, ненужная техника – можно попытаться добыть транзисторы (и другие детали) из нее.
Транзисторы МП39, МП40,МП41,МП42 можно найти в приемниках "Альпинист 405", "Вэф 12","Вэф – транзистор 17", "Геолог","Гиала","Кварц-401","Мрия 301","Россия 301","Сокол 4", "Спорт 301", "Юпитет 601", "Юпитер М", в магнитофонах – "Весна 3", "Романтик 3".
П210Б можно добыть из радиотрансляционных усилителей ВТУ -100. П210А и П210Ш – из списанных блоков питания военной радиостанции. Кроме того, иногда П210 можно встретить в промышленных лабораторных стабилизаторах напряжения.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт "Электрика это просто".

ИНТЕРНЕТ-ПОРТАЛ БОЛГАРСКОЙ СОШ №1

Ваш IP: 91.146.8.87

Транзистор П210.

Т ранзисторы П210 – германиевые, мощные низкочастотные, структуры – p-n-p.
Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Масса – около 37 г. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А – 60 Вт, П210Ш, П210Б и П210В – 45Вт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

Максимальное напряжение коллектор – эмиттер – 65 в, у П210В – 45 в.

Коэффициент передачи тока(паспортное значение) – у П210А – 17, у П210Ш – 21.
у П210Б, П210В – от 10.

Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б – 12 А, для П210Ш – 9А;

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в – не более 8 мА, У П210Б, П210В – не более 15 мА
При температуре окружающей среды +70 по Цельсию:
У П210А с напряжением коллектор-база 45в – не более 50 мА.
У П210Ш с напряжением коллектор-база 60в – не более 12 мА.

Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более – 100 мкА.

Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
Это такие германиевые приборы как – 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
Цифра в скобке за наименованием – максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю – 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 – 60 вольт.

Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого – явно не годится, а возможно сойдет AUY22 и особенно – 2NU74.
В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

"Плохие" транзисторы.

П210, как и многие другие "советские" полупроводниковые приборы разрабатывался и создавался главным образом для нужд "оборонки". Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму – нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались – для нужд "народного хозяйства".

Транзисторы "второго сорта"(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме "второго", имелся еще и "третий" сорт.

Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них – в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем – все как в лотерее.

С другой стороны, "военные" П210 вели себя совершенно иначе.
Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

А служить мне пришлось в военной части "постоянной готовности". Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь "совковая" – наверное хреновая?! А вот поди-ж ты.

Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например – высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство – почему бы и нет?

Простое зарядное устройство для автомобильных аккумуляторов.

Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок – поэтому ток протекающий через резистор относительно невелик.

В качестве VT2 можно применить, как германиевые транзисторы П213 – П217, так и кремниевые – КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

Трансформатор мощностью минимум 250 ватт, лучше – 500, с напряжением вторичной обмотки 15 – 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 – 1 ампер, Пр2 – 5 ампер. Лампы Hl1 и Hl2 – индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.

Транзистор П210

Транзистор П210.

Транзисторы П210 - германиевые, мощные низкочастотные, структуры - p-n-p.
Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Масса - около 37 г. Маркировка буквенно - цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А - 60 Вт, П210Ш, П210Б и П210В - 45Вт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

Максимальное напряжение коллектор - эмиттер - 65 в, у П210В - 45 в.

Коэффициент передачи тока(паспортное значение) - у П210А - 17, у П210Ш - 21.
у П210Б, П210В - от 10.

Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б - 12 А, для П210Ш - 9А;

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в - не более 8 мА, У П210Б, П210В - не более 15 мА
При температуре окружающей среды +70 по Цельсию:
У П210А с напряжением коллектор-база 45в - не более 50 мА.
У П210Ш с напряжением коллектор-база 60в - не более 12 мА.

Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более - 100 мкА.

Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
Это такие германиевые приборы как - 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
Цифра в скобке за наименованием - максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю - 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 - 60 вольт.

Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого - явно не годится, а возможно сойдет AUY22 и особенно - 2NU74.
В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

"Плохие" транзисторы.

П210, как и многие другие "советские" полупроводниковые приборы разрабатывался и создавался главным образом для нужд "оборонки". Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму - нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались - для нужд "народного хозяйства".

Транзисторы "второго сорта"(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме "второго", имелся еще и "третий" сорт.

Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них - в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем - все как в лотерее.

С другой стороны, "военные" П210 вели себя совершенно иначе.
Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

А служить мне пришлось в военной части "постоянной готовности". Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь "совковая" - наверное хреновая?! А вот поди-ж ты.

Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например - высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство - почему бы и нет?

Простое зарядное устройство для автомобильных аккумуляторов.

Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок - поэтому ток протекающий через резистор относительно невелик.

В качестве VT2 можно применить, как германиевые транзисторы П213 - П217, так и кремниевые - КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

Трансформатор мощностью минимум 250 ватт, лучше - 500, с напряжением вторичной обмотки 15 - 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 - 1 ампер, Пр2 - 5 ампер. Лампы Hl1 и Hl2 - индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.

Цоколевка транзистора П210

Обозначение транзистора П210 на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора П210 обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.

Характеристики транзистора П210

  • Структураp-n-p
  • Максимально допустимое (импульсное) напряжение коллектор-база60** В
  • Максимально допустимый постоянный(импульсный) ток коллектора12 А мА
  • Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом)60* Вт Вт
  • Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером>15* (2 В; 5 А)
  • Обратный ток коллектора<12 мА мкА
  • Граничная частота коэффициента передачи тока в схеме с общим эмиттером>0 1** МГц

< Предыдущая   Следующая >

P210B ДРОССЕЛЬНАЯ ЗАСЛОНКА 'B' ЦЕПЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ДИАПАЗОН / ХАРАКТЕРИСТИКИ - АВТО-КОДЫ

Авто-Коды 2021

Грязный корпус дроссельной заслонки Неисправен электродвигатель привода дроссельной заслонки Управление приводом дроссельной заслонки Жгут проводов двигателя открыт Неправильное электрическое соедине

Содержание:

Возможные причины

  • Грязный корпус дроссельной заслонки
  • Неисправен электродвигатель привода дроссельной заслонки
  • Управление приводом дроссельной заслонки Жгут проводов двигателя открыт
  • Неправильное электрическое соединение в цепи управления приводом дроссельной заслонки
  • Неисправное реле электродвигателя привода дроссельной заслонки
  • Неисправный модуль управления двигателем (ECM) Что это значит?

    Возможные симптомы

  • Подсветка двигателя включена (или предупреждающая лампа обслуживания двигателя)

    P210b Описание

    Привод дроссельной заслонки управляется модулем управления двигателем (ECM), и он открывает и закрывает дроссельный клапан. Питание двигателя управления дроссельной заслонкой подается на ECM через реле двигателя управления дроссельной заслонкой. Реле двигателя управления дроссельной заслонкой ВКЛ / ВЫКЛ управляется контроллером ЭСУД. Когда ключ зажигания включен, контроллер ЭСУД посылает сигнал ВКЛ на реле электродвигателя управления дроссельной заслонкой, и на контроллер ЭСУД подается напряжение аккумулятора. Когда ключ зажигания выключен, контроллер ЭСУД посылает сигнал ВЫКЛ на реле двигателя управления дроссельной заслонкой, а напряжение аккумулятора не подается на контроллер ЭСУД. Угол открытия дроссельной заслонки определяется датчиком положения дроссельной заслонки, который установлен на корпусе дроссельной заслонки. Датчик положения дроссельной заслонки обеспечивает обратную связь с ECM. Эта обратная связь позволяет ECM управлять приводом дроссельной заслонки и контролировать угол открытия дроссельной заслонки в ответ на входные сигналы водителя.

  • LT1074 есть в наличии.

    Линейный стаб lm338 (5А)
    Лабораторный БП с защитой

    http://kazus.ru/shemes/showpage/0/42/1.html

    Под таким заголовком в "Радио", № 11 за 1980 г был описан регулируемый двуполярный источник питания с ограничением тока нагрузки, обладающий, на мой взгляд, хорошими параметрами. Потребность в таком приборе в радиолюбительской практике очевидна. После повторения этого устройства мною выявлен один существенный недостаток при его работе под нагрузкой нагреваются теплоотводы регулирующих транзисторов (в исходном устройстве П217А) и невозможно установить нулевое (или близкое к нему) напряжение на выходе верхнего (по схеме рис 1 статьи) плеча блока. Это заставило меня доработать устройство (см схему).
    По цепи VD8R5 на базу регулирующего транзистора VT1 подают закрывающее его отрицательное относительно общего провода напряжение с диодного моста VD1-VD4. Соответственно, на базу транзистора VT6 по цепи VD5R1 - положительное. Теперь блок питания работает стабильно.

    Кроме того, добавлены резисторы R21 и R31 в узел защиты для ограничения тока нагрузки на уровне 1,3 А Прибор PV1 (вольтметр) подключен только для измерения выходного напряжения.

    Вместо указанных на схеме в источнике питания применимы ОУ DA1 DA2 - К140УД9 транзисторы VT1 - КТ808А, VT2 - КТ814В, VT3, VT5 - КТ815В, VT4 - КТ814В, КТ814Г, VT6 - П210Б, диоды VD1-VD4 - Д243А, VD5 VD8 - КД226В-КД226Д.

    Ог редакции. Диоды VD5 и VD8 устанавливать не обязательно Сопротивление резисторов R1 и R5 можно увеличить в три раза. Транзистор VT6 лучше установить кремниевый, например, КТ818В или КТ818Г. Между выводами 7, 1 микросхем DA1 и DA2 и общим проводом желательно установить керамические конденсаторы емкостью 0,1 мкф. Современной заменой транзисторов МП114 и П309 в данном устройстве могут служить КГ502В, КТ502Г и КГ503В, КТ503Г соответственно. Для уменьшения мультипликативных помех каждую половину вторичной обмотки трансформатора Т1 полезно зашунтировать  конденсатором емкостью 0,47 мкф.

    Источник: "Радио" №4 2000г.


    LT1074 есть в наличии. Линейный стаб - LM338 (5А)


    СДВОЕННЫЙ ДВУПОЛЯРНЫЙ БЛОК ПИТАНИЯ

    http://www. irls.narod.ru/bp/bp36.htm

    Ю. Тимлия

    Применение операционных усилителей в стабилизаторах напряжения позволяет значительно уменьшить их выходное сопротивление и увеличить коэффициент стабилизации. В журнале “Радио”, в выпусках “В помощь радиолюбителю” неоднократно описывались подобные источники. Но они чаще всего позволяют получать стабилизированное напряжение, регулируемое лишь в небольших пределах.

    В радиолюбительской практике нередко возникает необходимость иметь один или два универсальных источника питания с широким диапазоном регулировки выходного напряжения. К сожалению, описываемые в печати источники питания обычно не позволяют получать выходное напряжение ниже напряжения стабилизации опорного стабилитрона.

    Стабилизатор, упрощенная схема которого приведена на рис. 1, а, свободен от этого недостатка. В нем выходное напряжение поддерживается таким, чтобы напряжение, которое снимается с делителя R1R2 и подается на неинвертирующий вход операционного усилителя (ОУ) МС1, было равно напряжению на его инвертирующем входе, т. е. равно нулю. При этом напряжение, снимаемое с выхода ОУ, будет достаточно для поддержания режима работы транзисторов Т1 и Т2, которые обеспечивают необходимое выходное напряжение. Увеличение (уменьшение) выходного напряжения вызывает увеличение (уменьшение) напряжения на неинвертирующем входе ОУ, что приводит к увеличению (уменьшению) тока базы транзистора Т2 и, в свою очередь, вызывает уменьшение (увеличение) выходного напряжения до тех пор, пока на неинвертирующем входе ОУ оно не будет равно нулю.

    Приравняв напряжение на неинвертирующем входе к нулю, получим следующее выражение для напряжения на выходе стабилизатора:

    где Uоп — опорное напряжение.

    Можно использовать включение регулирующего транзистора T1 по схеме, показанной на рис. 1, б. Здесь нагрузка Rн включена в коллекторную цепь регулирующего транзистора T1. Напряжение с делителя R1R2 необходимо подавать на инвертирующий вход микросхемы.

    Уменьшение сопротивления нагрузки, подключенной к выходным зажимам стабилизатора, вызывает уменьшение выходного напряжения, а значит и напряжения, подаваемого на вход операционного усилителя. Это изменение напряжения, усиленное в несколько тысяч раз, воздействует на транзистор Т2, заставляя его открываться. При этом увеличивается и ток базы, и коллектора транзистора T1, что приводит к увеличению напряжения на нагрузке. Условия для статического состояния напряжения на выходе аналогичны стабилизатору по предыдущей схеме.

    Сравнивая стабилизаторы, выполненные по схемам рис. 1, а и б, можно сделать вывод, что мощность, рассеиваемая на транзисторах T1, у них одинаковая. О транзисторах Т2 этого сказать нельзя. В первом случае мощность, выделяемая на транзисторе Т2, определяется напряжением на коллекторе этого транзистора, равным выходному напряжению стабилизатора, и током коллектора, который в основном проходит через резистор R3. Эта мощность рассеивается постоянно и не зависит от тока нагрузки. Во втором стабилизаторе мощность, выделяемая на транзисторе 72, определяется питающим напряжением Uвх и током базы транзистора T1, сила которого пропорциональна силе тока нагрузки.

    В стабилизаторе, изображенном на рис. 1, а, желательно, чтобы для управления током базы транзистора T1 использовался весь ток транзистора Т2, поэтому сопротивление резистора R3 должно быть больше, чем входное сопротивление транзистора T1. В этом случае при небольшом токе нагрузки транзистор T1 работает в режиме, близком к режиму с “отключенной базой”, и через него постоянно протекает ток, который равен (h31э—1) Iкбо. При этом регулирующий транзистор должен быть кремниевый, так как германиевый из-за значительного обратного тока коллектора Iкбо не позволит получать малые выходные напряжения, особенно при небольшой силе тока нагрузки.

    Как уже говорилось, напряжение на выходе стабилизатора определяется сопротивлением резисторов R1 и R2 и опорным напряжением Uоп. Стабильность устройства в целом также будет определяться стабильностью источника опорного напряжения. Но так как этот источник нагружен на резисторы R1 и R2, сопротивления которых могут быть довольно большими, то требования к нагрузочной способности весьма низкие (например, параметрический стабилизатор).

    Если коэффициент стабилизации источника питания лежит в пределах от 10 до 100, то в источнике опорного напряжения достаточно одного стабилитрона. Для более высокой стабильности можно применить двухступенчатый параметрический стабилизатор напряжения (рис. 2, а). Первая его ступень выполнена на стабилитронах Д1 и Д2, вторая на стабилитроне ДЗ. Этот же источник можно использовать и для питания микросхем, если его опорное напряжение будет соответствовать питающему напряжению этих микросхем.

    Защиту стабилизированного источника питания от перегрузок и ограничение его выходного тока можно сделать по схеме, приведенной на рис. 2, б. С увеличением силы тока, потребляемого нагрузкой, увеличивается падение напряжения на резисторе R4. Когда это напряжение превысит некоторый порог, транзистор Т1 откроется и будет шунтировать резистор R1, что приведет к уменьшению выходного напряжения. При уменьшении тока нагрузки транзистор Т1 закроется.

    Предлагаемый сдвоенный двуполярный блок питания, в котором используются операционные усилители, представляет собой два независимых источника питания. Каждый из них позволяет получить стабилизированное напряжение, регулируемое от 0 до 35 В, а при последовательном соединении — от 0 до 70 В. Ограничитель выходного тока — пятипредельный: 10, 50, 100 мА, 0,5 и 1 А. При токе нагрузки 0,5 А коэффициент стабилизации устройства равен 10000. Температурный дрейф выходного напряжения не превышает 0,1% в диапазоне температур от —10 до +30° С. Пульсации выходного напряжения при_токе нагрузки 0,5 А не более 1 мВ. Выходное сопротивление не более 0,02 Ом.

    Структурная схема сдвоенного двуполярного источника питания приведена на рис. 3. Он состоит из общего выпрямителя 1, источника опорного напряжения 2, двух стабилизаторов напряжения 3 и 4 с ограничителями выходного тока и вольтметра 5, позволяющего измерять выходное напряжение как в каждом канале, так и суммарное напряжение двух каналов.

    Принципиальная схема блока питания показана на рис. 4. О принципе работы его отдельных узлов рассказано выше. Резисторы R8, R24 необходимы Для предохранения входных каскадов микросхем МС1 и МС2 от пробоя высоким напряжением в аварийных ситуациях. Резистор R9 подгружает стабилизатор в режиме холостого хода при малых нагрузках, чем и гарантирует устойчивость работы стабилизатора.

    Роль вольтметра ИП1 выполняет миллиамперметр на ток 1 мА с добавочными резисторами R35 и R36. Переключатель В5 позволяет измерить напряжение либо обоих каналов сразу (при этом вся шкала соответствует напряжению 80 В), либо каждого канала отдельно (шкала прибора соответствует 40 В). Во втором случае выбор измеряемого канала осуществляется переключателем ВЗ. Переключателем В4 изменяют чувствительность прибора в 4 раза.

    Конструкция и детали двуполярного блока питания показаны на рис. 5—7. Роль задней стенки выполняет радиатор 6 с площадью поверхности около 1500 см2, на котором через тонкие слюдяные прокладки укреплены транзисторы Т1 и Т5. На внутренней стороне радиатора находится трансформатор питания Tp1, помещенный в металлический экран 7. При помощи четырех стяжек 5 радиатор связан с лицевой панелью 1, на которой расположены все переключатели, измерительный прибор, индикаторная лампочка Л1, выходные гнезда-зажимы и переменные резисторы R17, R34. Резисторы R18, R19, R35 смонтированы на переключателях ВЗ, В4 и В5,

    а R11 — R14 и R8 — R32 — на переключателе В2. К верхним стяжкам зажимами 3 прижата плата 2 размерами 90 X 55 мм с деталями источника опорного напряжения (показано на рис. 6) и плата 4 размером 90 X 30 мм, на которой расположены: транзисторы Т2, Т6, резисторы R16, R26 и закреплены проводники выводов транзисторов Т1 и Т5. На уголковой стойке 9, прикрепленной к задней стенке и нижней стяжке 5, расположены плата 10 (рис. 7) размерами 90 X 55 мм, на которой смонтированы операционные усилители и ограничители тока, а также плата 8 с конденсаторами С1, С6 и диодами Д1 — Д4 выпрямителя.

    Резисторы R11 — R14 и R29 — R32 БЛП-0,1 (или самодельные проволочные), остальные — МЛТ. Электролитические конденсаторы К50-6, остальные—КМ5 или КМ6. Измерительный прибор ИП1 на ток полного отклонения стрелки 1 мА. При использовании другого прибора необходимо подобрать резисторы R18, R19, R35 и R36. Трансформатор питания типа ТА 125-127/220-50. Его можно заменить самодельным с такими данными: площадь поперечного сечения магнитопровода не менее 6 см2; обмотка I—1200 витков провода ПЭВ-1 0,27, обмотка II — две секции по 170 витков провода ПЭВ-1 0,8, обмотка III — 37 витков провода ПЭВ-1 0,1.

    При безошибочной сборке и исправности деталей источник питания не требует настройки. Если, однако, появится паразитная высокочастотная генерация, устранить ее можно включением между пятым и девятым выводами (между выходом и инвертирующим входом) операционных усилителей конденсаторов емкостью 3000—10 000 пФ.

    ВРЛ 71

    ВСТРАИВАЕМЫЙ ЦИФРОВОЙ АМПЕРВОЛЬТМЕТР С ЖК-ИНДИКАТОРОМ ОТ DT890B

    http://dkarelov.pp.ua/lcdavmtr.html

    Материалы этой статьи были изданы в журнале Радиоаматор - 2012, № 3

    В статье описана конструкция амперметра-вольтметра постоянного тока с пределами измерения 10А/200В, изготовленного с использованием ЖК-индикатора и деталей цифрового мультиметра типа DT890B с вышедшей из строя микросхемой АЦП

    Все радиолюбители хорошо знают как легко «сжечь» китайский цифровой мультиметр. Причем чаще всего сгорает сердце прибора - микросхема АЦП. И если в старых конструкциях мультиметров использовалась микросхема АЦП в DIP корпусе и ее можно было заменить, восстановив таким образом работоспособность прибора, то в последнее время производители «приклеивают» микросхему АЦП прямо на плату и заменить ее уже не представляется возможным. Конечно, при стоимости мультиметра порядка трех долларов расставаться с ним не очень жалко, но если выходит из строя мультиметр подороже, с крупным дисплеем, то возникает желание хоть как-то его использовать.

    Однажды у меня вышел из строя мультиметр типа DT890B. Приобретя на рынке микросхему АЦП типа ICL7106 (она же КР572ПВ5) за 2 доллара, был сконструирован рассмотренный в этой статье цифровой ампервольтметр для будущего лабораторного источника питания. Для простоты использования в ампервольтметре использовано два диапазона измерения: по току = 10А и по напряжению = 200В. Этих диапазонов вполне достаточно для контроля напряжения и тока любительского лабораторного ИП.

    Принципиальная электрическая схема ампервольтметра представлена на рисунке. Это типовая схема включения АЦП, которая была скопирована со схемы мультиметра DT890, приведенной в [1]. Для получения необходимых диапазонов измерения с помощью переключателя SA1 «V/A» ко входу АЦП (выводы 30, 31) подключается либо цепь измерения напряжения через делитель, образованный резисторами R3, R4, R6, либо цепь шунта Rш. При этом шунт включен в цепь протекания тока постоянно.

    Второй тройник переключателя диапазонов измерения SA1 используется для переключения запятой на индикаторе. При измерении тока предел измерения прибора составляет 9.99, а при измерении напряжения – 199.9. Таким образом одного взгляда на индикатор достаточно, чтобы определить что он должен отображать – напряжение или ток.

    Конструкция и детали

    Все детали конструкции собраны на двусторонне-фольгированном стеклотекстолите размером 72х67 мм. Чертеж печатной платы вместе со схемой расположения элементов показан на рисунке:

    Плата показана со стороны печатных проводников. На схеме видно, что выводы 2…20 микросхемы DA1 припаиваются на дорожки печатной платы поверхностным монтажом со стороны установки компонентов. Микросхема DA1 использована в корпусе DIP-40. Для обеспечения хорошей ремонтопригодности ампервольтметра для установки микросхемы DA1 рекомендуется использовать соответствующую панельку. Выводы 2…20 панельки отгибают и припаивают сверху. Остальные выводы паяются как обычно через отверстия с обратной стороны монтажа. Установка остальных элементов схемы особенностей не имеет

    Схема ампервольтметра

    .Для комплектации конструкции вместе с ЖК-индикатором из разбираемого мультиметра выпаивают также и остальные элементы схемы. Исключение составляют резисторы R3 и R4. Для обеспечения хорошей точности настройки в качестве резистора R3 использован многооборотный подстроечный резистор типа СП5-2. Резистор R4 – любого типа мощностью 0,25 Вт. Шунт Rш также выпаивают из мультиметра и сгибают его дугой таким образом, чтобы он встал в установочные отверстия и не мешал другим элементам схемы. Номиналы всех элементов указаны на принципиальной электрической схеме.

    Контактные площадки для ЖК-индикатора следует аккуратно залудить и слегка отшлифовать мелкой наждачной бумагой. ЖК-индикатор крепится к плате четырьмя штатными шурупами через отверстия, отмеченные точками на чертеже.

    Переключатель SA1 удобно расположить под индикатором на скобе из листового металла. Для крепления скобы к плате используют не занятое деталями пространство печатной платы под индикатором.

    Сборка и наладка

    При сборке схемы ампервольтметра из исправных деталей он начинает работать сразу. После сборки следует произвести его настройку и калибровку. Сначала, вращая движок подстроечного резистора R8, следует выставить образцовое напряжение 100 мВ на выводах 35, 36 DA1. Затем, переключив ампервольтметр в режим измерения напряжения, на его вход подают известное напряжение постоянного тока и, вращая движок резистора R3, добиваются получения правильных показаний значения поданного напряжения.

    Более сложным процессом является калибровка амперметра. Для этого ампервольтметр переключают в режим измерения тока и через клеммы «- вход», «- выход» включают в цепь нагрузки с известным током. Изменяя сопротивление шунта Rш добиваются получения правильных показаний значения протекающего через шунт тока. Для уменьшения сопротивления шунта производят более глубокую его посадку на плату, а для увеличения – наоборот – более высокую посадку, а также надкусывание, спиливание и тому подобные процедуры, уменьшающие площадь его сечения либо длину.

    В процессе разработки были использованы следующие материалы:

    Садченков Д. А. Современные цифровые мультиметры, – Москва, СОЛОН-Пресс, 2002.

    Бирюков С. Цифровой мультиметр, – Радио № 9, 1990, стр. 55.

    Приложение

    Архив со схемой и чертежом печатной платы.

    Описанный ампервольтметр был использован при создании блока питания, конструкция которого описана в статье «Двухполярный источник питания – зарядное устройство из компьютерного БП»

    © 2015 Дмитрий Карелов

    Мп39б содержание драгметаллов цена | Домострой

    Если Вас интересует продажа радиодеталей, то мы готовы предложить Вам сотрудничество. Скупка плат, конденсаторов, транзисторов и других компонентов приемников – наш основной вид деятельности. ООО «Транзистор» заинтересован в любом поставщике. Приветствуются большие партии на постоянной основе.

    Какие радиодетали можно продать?

    Мы готовы купить в Москве новые, старые (б/у), заводские неликвидные (брак) электронные компоненты. Осуществляется покупка отечественных и импортных деталей. Их состояние значения не имеет: ООО «Транзистор» принимает любые. Поскольку наши цели – последующая переработка и извлечение драгоценных металлов, передача их на аффинаж.

    Ведется покупка радиодеталей:

    • печатных плат,
    • реле,
    • транзисторов,
    • конденсаторов,
    • резисторов,
    • разъемов,
    • генераторных ламп,
    • микросхем,
    • переключателей,
    • катализаторов и т.д.

    Кроме покупки б/у радиодеталей с содержанием драгметаллов компания занимается приемом авиационного провода, лома черных и цветных металлов, строительного мусора.

    Купим радиодетали дорого: цены и условия

    Купить радиодетали в Интернете предлагают компании и частные лица. Мы работаем в этой сфере не первый год, и для многих ООО «Транзистор» – надежный партнер.

    В Москве цены при скупке радиодеталей разные. Многое зависит от года выпуска компонентов и их состояния. Так, одни из самых дорогих – советские: транзисторы, платы, выпущенные до 80-х годов. В них больше всего драгоценных или редких металлов.

    ООО «Транзистор» принимает любые детали. Наши расценки – одни из самых выгодных. Достаточно небольшого сравнения прайс-листов с предложениями конкурентов, чтобы убедиться в этом.

    При покупке радиодеталей цена зависит от количества изделий. Лом и компоненты принимаем по весу, мелким и крупным оптом. Работаем с партиями любого размера. Постоянные поставщики могут продать новые и старые радиодетали по специальным ценам. Если Вы готовы регулярно поставлять комплектующие крупным оптом, то мы предложим индивидуальные условия.

    Как и где продать радиодетали?

    Чтобы узнать цены на конкретные радиодетали, вышлите нам их фото на почту. Укажите также наименование для удобства. Наш менеджер свяжется с Вами и предоставит всю необходимую информацию. В каталоге на сайте в Интернете Вы также можете найти основной перечень с краткими описаниями.

    Мы сотрудничаем с поставщиками из любых регионов РФ. Если Вы ищете компанию, которая купит старые радиодетали по высокой цене, то Ваш поиск окончен. ООО «Транзистор» идет навстречу своим клиентам и обеспечивает скупку по оптимальной стоимости.

    Перечень радиодеталей, принимаемых в скупку:

    1. Конденсаторы керамические в корпусном и бескорпусном исполнении. Основные марки: КМ3, КМ4, КМ5, КМ6, К10-7, -9, -17, -23, -26, -28, -43, -46, -47, -48.
    2. Конденсаторы керамические производства стран СЭВ (болгария). Основные марки: К52-1, К52-2,-5,-7,-9, ЭТО-1,-2 ,ЭТ, ЭТН, К53-1,7,18 и т.д.
    3. Емкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ
    4. Микросхемы и транзисторы в круглых, керамических, планарных, DIP, пластмассовых корпусах всех серий.
    5. Транзисторы в круглых, плоских, металлических, пластмассовых корпусах, силовые транзисторы.
    6. Импортные микросхемы и транзисторы в керамических, планарных, DIP и круглых корпусах. Процессоры от персональных компьютеров, материнские платы и их составляюшие.
    7. Разъемы отечественного производства. Любые марки.
    8. Штырьки отечественных и импортных разъемов с белым или желтым покрытием контактных частей.
    9. Разъемы импортного производства. Любые марки.
    10. Ламели от плат любых видов и покрытий
    11. Переключатели ПГ2, 5, 7, ПР1, ПР2, ПП6, ПП8, ПП9, ПП11, МП12, П1М9-1, П1М10-1, П1М11-1, П1М12-1, ПМ2-1, ПкП2-1, ПКН4-1, П2КнТА, ПК1С, ПК1Э, ПК2С, П1Т3-1, П1Т4-1, ПТ9-1, Пт11-1, Пт13-1, Пт23-1, Пт25-1, Пт27-1, Пт8.
    12. Другие переключатели с содержанием ДМ.
    13. СП5-1, 2, 3, 4, 14, 15, 16, 17, 18, 20, 21, 22, 24, 37, 39, 44, СП3-39, СП3-19, 37, 44.
    14. ПП3-40, 41, 43, 44, 45, 47.
    15. Потенциометры специального назначения. Основные марки: ППМЛ-М, ППМЛ-И, ППМЛ-ИМ, ППМЛ-Ф, ППМФ-М, ППБЛ-В, РПП, ПТП-1, ПТП-2, ПТП-5, ПЛП-1, ПЛП-2.
    16. Реохорды и резистивные элементы в составе самописцев серий:
    17. КСП-1, КСП-4, КСУ-1, КСД-1, КПУ-1, КПП-1, КПД-1, КП-41, и мостов уравновешенных самопишущих серий: КСМ-1, КПМ-1.
    18. РЭС7 РЭС8 РЭС9 РЭС10 РЭС14 РЭС15 РЭС22 РЭС32 РЭС34 РЭС37 РЭС48 РЭС78 РП 3, 4, 5, 7 РПС 3, 4, 5, 7 РПС 11,15,18 РПС20 РПС24 РПС32 РПС34 РПС36 ДП12 РКН РКНМ РКМ-1 РКМ-1Т РКМ-П РЭК43 ТРА ТРВ ТРЛ ТРМ ТРН ТРП ТРТ РТН ТРСМ-1,2 РВМУ-1 РКП Е-506 СК-594 РВ-5А РТС-5
    19. Другие реле в том числе импортного производства.
    20. Радиодетали специальной аппаратуры, гироскопы, электромеханические навигационные приборы.
    21. Датчики угла поворота, давления, тензодатчики, датчики давления, термопары (ТПП, ТПР), термосопротивления (ТСП), термодатчики.
    22. Провод монтажный в фторопластовой изоляции (БИФ, МС, МСЭ, РК-50, РК-75 и другие марки). Припой ПСР всех типов и его отходы.
    23. Лампы генераторные ГУ, ГС, ГМИ, клистроны
    24. Блоки МКС, ШИВ-25, ШИВ-50, ЭМРВ-27, УВПМ-1, Аккумуляторы СЦС.
    25. Платы от всех устройств с любыми радиоэлементами в том числе импортные.
    26. Вся срезка с плат.
    27. Катализаторы риформинга АП-56, АП-64, БАП-91, КР-104, КР-108, КР-110.
    28. Катализаторы риформинга с непрерывной регенерацией: Р-32, Р-56, Р-132, Р-134.
    29. Катализаторы риформинга аромизинга и изомерации: AR-403S, AR-405, IS-612, IS-612A, IS-632, GP-201, RD-291, RG-412, RG-482, RG-492, RG-582, E-301, E-302, E-311, E-603, E-611, E-801, E-802, E-803, E-1000.
    30. Катализаторы селективного гидрокрекинга: СГ-3П.
    31. Фильтрующие бачки противогазов ДП-2, ДП-4, ФГ-120, ФКП, ФКЛ.

    Основные преимущества нашего предложения:

    • Мы производим скупку радиодеталей в любых количествах.
    • Оплата по сделке – сразу после оценки и передачи товара.
    • Предлагаем обоснованные расценки при скупке драгметаллов в радиодеталях.
    • Гарантируем индивидуальный подход и учитываем пожелания клиента по проведению сделки.
    • Принимаем технику в целом, а также платы и другие радиодетали: конденсаторы КМ, части приемников и т.д.
    • Работаем в удобном офисе недалеко от станции метро «Белорусская».
    • Гарантируем оперативность и качественный сервис.

    Для того чтобы быстро и без лишних хлопот избавиться от устаревшей техники и получить за нее вполне приемлемую сумму, обращайтесь в компанию «Альфа-Металл». Подробнее о расценках, курсах, условиях сотрудничества и оказываемых услугах можно узнать у менеджеров или на сайте. Задать вопросы и договориться о времени встречи можно по телефону или заказав обратный звонок.

    Транзистор П210.

    Т ранзисторы П210 — германиевые, мощные низкочастотные, структуры — p-n-p.
    Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
    Масса — около 37 г. Маркировка буквенно — цифровая.

    Наиболее важные параметры.

    Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А — 60 Вт, П210Ш, П210Б и П210В — 45Вт.

    Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

    Максимальное напряжение коллектор — эмиттер65 в, у П210В — 45 в.

    Коэффициент передачи тока(паспортное значение) — у П210А — 17, у П210Ш — 21.
    у П210Б, П210В — от 10.

    Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б — 12 А, для П210Ш — 9А;

    Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в — не более 8 мА, У П210Б, П210В — не более 15 мА
    При температуре окружающей среды +70 по Цельсию:
    У П210А с напряжением коллектор-база 45в — не более 50 мА.
    У П210Ш с напряжением коллектор-база 60в — не более 12 мА.

    Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более — 100 мкА.

    Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
    Это такие германиевые приборы как — 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
    Цифра в скобке за наименованием — максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю — 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 — 60 вольт.

    Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого — явно не годится, а возможно сойдет AUY22 и особенно — 2NU74.
    В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

    "Плохие" транзисторы.

    П210, как и многие другие "советские" полупроводниковые приборы разрабатывался и создавался главным образом для нужд "оборонки". Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму — нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались — для нужд "народного хозяйства".

    Транзисторы "второго сорта"(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме "второго", имелся еще и "третий" сорт.

    Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них — в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем — все как в лотерее.

    С другой стороны, "военные" П210 вели себя совершенно иначе.
    Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

    А служить мне пришлось в военной части "постоянной готовности". Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь "совковая" — наверное хреновая?! А вот поди-ж ты.

    Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например — высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство — почему бы и нет?

    Простое зарядное устройство для автомобильных аккумуляторов.

    Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

    Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок — поэтому ток протекающий через резистор относительно невелик.

    В качестве VT2 можно применить, как германиевые транзисторы П213 — П217, так и кремниевые — КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

    Трансформатор мощностью минимум 250 ватт, лучше — 500, с напряжением вторичной обмотки 15 — 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 — 1 ампер, Пр2 — 5 ампер. Лампы Hl1 и Hl2 — индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.

    Транзисторы МП39, МП40, МП41, МП42.

    Транзисторы МП39, МП40, МП41, МП42 — германиевые, усилительные маломощные низкочастотные, структуры p-n-p.
    Корпус металлостеклянный с гибкими выводами. Масса — около 2 г. Маркировка буквенно — цифровая, на боковой поверхности корпуса.

    Существуют следующие зарубежные аналоги:
    МП39 — 2N1413
    МП40 — 2N104
    МП41 возможный аналог — 2N44A
    МП42 возможный аналог — 2SB288

    Наиболее важные параметры.

    Коэффициент передачи тока у транзисторов МП39 редко превышает 12, у МП39Б находится в пределах от 20 до 60.
    У транзисторов МП40, МП40А — от 20 до 40.
    У транзисторов МП41 — от 30 до 60, МП41А — от 50 до 100.
    у транзисторов МП42 — от 20 до 35, МП42А — от 30 до 50, МП42Б — от 45 до 100.

    Максимальное напряжение коллектор — эмиттер. У транзисторов МП39, МП40 — 15в.
    У транзисторов МП40А — 30в.
    У транзистора МП41, МП41А, МП42, МП42А, МП42Б — 15в.

    Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером:
    До 0,5 МГц у транзисторов МП39, МП39А.
    До 1 МГц у транзисторов МП40, МП40А, МП41, МП42Б.
    До 1,5 МГц у транзисторов МП42А.
    До 2 МГц у транзисторов МП42.

    Максимальный ток коллектора. 20мА постоянный, 150мА — пульсирующий.

    Обратный ток коллектора при напряжении коллектор-база 5в и температуре окружающей среды от -60 до +25 по Цельсию не более — 15 мкА.

    Обратный ток эмиттера при напряжении эмиттер-база 5в и температуре окружающей среды до +25 по Цельсию не более — 30 мкА.

    Емкость коллекторого перехода при напряжении колектор-база 5в на частоте 1МГц — не более 60 пФ.

    Коэффициент собственного шума — у МП39Б при напряжении коллектор-база 1,5в и эмиттерном токе 0,5мА на частоте 1КГц — не более 12дб.

    Рассеиваемая мощность коллектора. У МП39, МП40, МП41 — 150мВт.
    У МП42 — 200мВт.

    Когда-то, транзисторами этой серии комплектовали широко распространенные наборы радиоконструктора для начинающих. МП39-МП42 при своих, довольно крупных габаритах, длинных гибких выводах и простой распиновкe(цоколевке) идеально подходили для этого. Кроме того, довольно большой обратный ток, позволял им работать в схеме с общим эмиттером, без дополнительного смещения. Т.е. — простейший усилитель собирался действительно, на одном транзисторе, без резисторов. Это позволяло значительно упростить схемы на начальных этапах конструирования.

    Транзисторы — купить. или найти бесплатно.

    Где сейчас можно найти советские транзисторы?
    В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

    Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

    Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее.
    Транзисторы МП39, МП40,МП41,МП42 можно найти в приемниках "Альпинист 405", "Вэф 12","Вэф — транзистор 17", "Геолог","Гиала","Кварц-401","Мрия 301","Россия 301","Сокол 4", "Спорт 301", "Юпитет 601", "Юпитер М", в магнитофонах — "Весна 3", "Романтик 3".
    П210Б можно добыть из радиотрансляционных усилителей ВТУ -100. П210А и П210Ш — из списанных блоков питания военной радиостанции. Кроме того, иногда П210 можно встретить в промышленных лабораторных стабилизаторах напряжения.

    Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт "Электрика это просто".

    Обзор схем зарядных устройств автомобильных аккумуляторов. Обзор схем зарядных устройств автомобильных аккумуляторов Для схемы "Простой терморегулятор"

    Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14. 5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

    Вот эти компоненты:

    Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в ), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

    Провода в зарядном устройстве должны быть толстые и короткие. Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.




    Сборка зарядного устройства

    Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.


    Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

    1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
    2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

    Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

    Настройка выходного напряжения и зарядного тока

    На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

    Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

    Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.


    Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.


    Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

    Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

    Как заряжать аккумулятор

    Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

    Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

    Соблюдение режима эксплуатации аккумуляторных батарей, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку аккумуляторных батарей производят током, значение которого можно определить по формуле

    где I - средний зарядный ток, А., а Q - паспортная электрическая емкость аккумуляторной батареи, А-ч.

    Классическая зарядного устройства для автомобильного аккумулятора состоит из понижающего трансформатора, выпрямителя и регулятора тока зарядки. В качестве регуляторов тока применяют проволочные реостаты (см. Рис. 1) и транзисторные стабилизаторы тока.

    В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД зарядного устройства и увеличивает вероятность выхода его из строя.

    Для регулировки зарядного тока можно использовать магазин конденсаторов, включаемых последовательно с первичной (сетевой) обмоткой трансформатора и выполняющих функцию реактивных сопротивлений, гасящих избыточное напряжение сети. Упрощенная такого устройства приведена на рис. 2.

    В этой схеме тепловая (активная) мощность выделяется лишь на диодах VD1-VD4 выпрямительного моста и трансформаторе, поэтому нагрев устройства незначителен.

    Недостатком на Рис. 2 является необходимость обеспечить напряжение на вторичной обмотке трансформатора в полтора раза большее, чем номинальное напряжение нагрузки (~ 18÷20В).

    Схема зарядного устройства, обеспечивающее зарядку 12-вольтовых аккумуляторных батарей током до 15 А, причем ток зарядки можно изменять от 1 до 15 А ступенями через 1 А, приведена на Рис. 3.

    Предусмотрена возможность автоматического выключения устройства, когда батарея полностью зарядится. Оно не боится кратковременных коротких замыканий в цепи нагрузки и обрывов в ней.

    Выключателями Q1 - Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать ток зарядки.

    Переменным резистором R4 устанавливают порог срабатывания К2, которое должно срабатывать при напряжении на зажимах аккумулятора, равном напряжению полностью заряженной батареи.

    На Рис. 4 представлена еще одного зарядного устройства, в котором ток зарядки плавно регулируется от нуля до максимального значения.

    Изменение тока в нагрузке достигается регулированием угла открывания тринистора VS1. Узел регулирования выполнен на однопереходном транзисторе VT1. Значение этого тока определяется положением движка переменного резистора R5. Максимальный ток заряда аккумулятора 10А, устанавливается амперметром. устройства обеспечена со стороны сети и нагрузки предохранителями F1 и F2.

    Вариант печатной платы зарядного устройства (см. рис. 4), размером 60х75 мм приведен на следующем рисунке:

    В схеме на рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, втрое больший зарядного тока, и соответственно мощность трансформатора также должна быть втрое больше мощности, потребляемой аккумулятором.

    Названное обстоятельство является существенным недостатком зарядных устройств с регулятором тока тринистором (тиристором).

    Примечание:

    Диоды выпрямительного мостика VD1-VD4 и тиристор VS1 необходимо установить на радиаторы.

    Значительно снизить потери мощности в тринисторе, а следовательно, повысить КПД зарядного устройства можно, регулирующий элемент перенести из цепи вторичной обмотки трансформатора в цепь первичной обмотки. такого устройства показана на рис. 5.

    В схеме на Рис. 5 регулирующий узел аналогичен примененному в предыдущем варианте устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 - VD4. Поскольку ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, на диодах VD1-VD4 и тринисторе VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, применение тринистора в цепи первичной обмотки трансформатора позволило несколько улучшить форму кривой зарядного тока и снизить значение коэффициента формы кривой тока (что также приводит к повышению КПД зарядного устройства). К недостатку этого зарядного устройства следует отнести гальваническую связь с сетью элементов узла регулирования, что необходимо учитывать при разработке конструктивного исполнения (например, использовать переменный резистор с пластмассовой осью).

    Вариант печатной платы зарядного устройства на рисенке 5, размером 60х75 мм приведен на рисунке ниже:

    Примечание:

    Диоды выпрямительного мостика VD5-VD8 необходимо установить на радиаторы.

    В зарядном устройстве на рисунке 5 диодный мостик VD1-VD4 типа КЦ402 или КЦ405 с буквами А, Б, В. Стабилитрон VD3 типа КС518, КС522, КС524, или составленный из двух одинаковых стабилитронов с суммарным напряжением стабилизации 16÷24 вольта (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходной, типа КТ117А, Б, В, Г. Диодный мостик VD5-VD8 составлен из диодов, с рабочим током не менее 10 ампер (Д242÷Д247 и др.). Диоды устанавливаются на радиаторы площадью не менее 200 кв.см, а радиаторы будут сильно нагреваться, в корпус зарядного устройства можно установить вентилятор для обдува.

    Схема десульфатирующего зарядного устройства предложена Самунджи и Л. Симеоновым. Зарядное устройство выполнено но схеме одпополупериодного выпрямителя на диоде VI с параметрической стабилизацией напряжения (V2) и усилителем тока (V3, V4). Сигнальная лампочка Н1 горит при включенном в сеть трансформаторе. Средний зарядный ток приблизительно 1,8 А регулируется подбором резистора R3. Разрядный ток задается резистором R1. Напряжение на вторичной обмотке трансформатора равно 21 В (амплитудное важность 28 В). Напряжение на аккумуляторе при номинальном зарядном токе равно 14 В. Поэтому зарядный ток аккумулятора возникает лишь тогда, когда амплитуда выходного напряжения усилителя тока превысит напряжение аккумулятора. Описание микросхемы 0401 За пора одного периода переменного напряжения формируется один импульс зарядного то-ка в течение времени Тi. Разряд аккумулятора происходит в течение времени Тз= 2Тi. Поэтому амперметр показывает среднее важность зарядного тока, равное примерно одной трети от амплитудного значения суммарного зарядного и разрядного токов. В зарядном ycтройстве можно использовать трансформатор ТС-200 от телевизора. Вторичные обмотки с обеих катушек трансформатора снимают и проводом ПЭВ-2 1,5 мм наматывают новую обмотку, состоящую из 74 витков (по 37 витков на каждой катушке). Транзистор V4 устанавливают на радиатор с эффективной площадью поверхности приблизительно 200 см кв. Детали: Диоды VI типа Д242А. Д243А, Д245А. Д305, V2 один или два включенных последовательно стабилитрона Д814А, V5 типа Д226: транзисторы V3 типа КТ803А, V4 типа КТ803А или КТ808А.При настройке...

    Для схемы "Зарядное устройство для герметичных кислотно-свинцовых аккумуляторов"

    Многие из нас для освещения в случае отключения электроэнергии используют импортные фонари и светильники. Источник питания в них - герметичные кислотно-свинцовые аккумуляторные батареи небольшой емкости, для зарядки которых встроенные примитивные зарядные устройства, не обеспечивающие нормального режима. В результате срок службы батареи немаловажно уменьшается. Поэтому надобно применять более совершенные зарядные устройства, исключающие возможную перезарядку батареи.Подавляющее большинство промышленных зарядных устройств ориентировано на эксплуатацию совместно с автомобильными аккумуляторными батареями, поэтому их применение для зарядки батарей малой емкости нецелесообразно. Применение специализированных импортных микросхем экономически невыгодно, поскольку цена(у) такой микросхемы порой в несколько раз превышает цена(у) самого аккумулятора.Автор предлагает свой вариант для подобных аккумуляторных батарей. Схемы конвертера радиолюбителя Мощность, выделяемая на этих резисторах, Р = R.Iзар2 = 7,5. 0,16 = 1,2 Вт.Для уменьшения степени нагрева в ЗУ применены два резистора по 15 Ом мощностью 2 Вт, включенных параллельно.Вычислим сопротивление резистора R9:R9=Uобр VT2 . R10/(Iзар. R - Uобр VT2)=0,6 . 200/(0,4 . 7,5 - 0.6) = 50 Ом.Выбираем резистор с ближайшим к рассчитанному сопротивлением 51 Ом.В устройстве применены импортные оксидные конденсаторы Реле JZC-20F с напряжением срабатывания 12 В. Можно применить и другое реле, имеющееся в наличии, однако в этом случае придется подкорректировать печатную плату. ...

    Для схемы "ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВ"

    Автомобильная электроникаЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ БАТАРЕЙ АККУМУЛЯТОРОВПростейшее зарядное устройство для автомобильных и мотоциклетных аккумуляторных батарей, как правило, состоит из понижающего трансформатора и подключенного к его вторичной обмотке двухполупериодного выпрямителя . Последовательно с батареей включают мощный реостат для установки необходимого тока. Однако такая конструкция получается очень громоздкой и излишне энергоемкой, а другое способы регулирования тока обычно ее существенно усложняют. В промышленных зарядных устройствах для выпрямления зарядного тока и изменения его значения иногда применяют тринисторы КУ202Г. Здесь следует отметить, что прямое напряжение на включенных тринисторах при большом зарядном токе может добиваться 1,5 В. Симистор тс112 и схемы на нем Из-за этого они сильно нагреваются, а по паспорту температура корпуса тринистора не должна превышать +85°С. В таких устройствах приходится принимать меры по ограничению и температурной стабилизации зарядного тока, что приводит к дальнейшему их усложнению и удорожанию.Описываемое ниже сравнительно простое зарядное устройство имеет широкие пределы регулирования тока - практически от нуля до 10 А - и может быть использовано для зарядки различных стартерных батарей аккумуляторов на напряжение 12 В. В основу (см. схему) положен симисторный регулятор, опубликованный в , с дополнительно введенными маломощным диодны...

    Для схемы "Простой терморегулятор"

    Для схемы "Устройство удержания телефонной линии"

    ТелефонияУстройство удержания телефонной линии Предлагаемое устройствовыполняет функцию удержания телефонной линии ("HOLD"), чтопозволяет во час разговора положить трубку на рычаг и перейти кпараллельному телефонному аппарату. Устройство не перегружает телефонную линию (ТЛ) ине создает в ней помех. Во час срабатывания вызывающий абонент слышитмузыкальную заставку. Схема устройства удержания телефонной линиипоказана на рисунке. Выпрямительный мост на диодах VD1-VD4 обеспечиваетнужную полярность питания устройства независимо от полярности подключенияего к ТЛ. Переключатель SF1 связан с рычагом телефонного аппарата (ТА) изамыкается при поднятии трубки (т.е. блокирует кнопку SB1 при положенной трубке). Если во час разговора нужно перейти к параллельному ТА, надократковременно нажать кнопку SB1. При этом срабатывает реле K1 (замыкаются контакты K1.1, а контакты K1.2 размыкаются), к ТЛ подключается эквивалентнагрузки (цепь R1R2K1) и отключается ТА, с которого велся разговор. Как подключить реостат к зарядному устройству Теперьможно положить трубку на рычаг и перейти к параллельному ТА. Падение напряжения на эквиваленте нагрузкисоставляет 17 В. При поднятии трубки на параллельном ТА напряжение в ТЛпадает до 10 В, реле K1 отключается и эквивалент нагрузки отключается отТЛ. Транзистор VT1 должен иметь коэффициент передачине менее 100, при этом амплитуда переменного напряжения звуковой частоты,выдаваемого в ТЛ, достигает 40 мВ. В качестве музыкального синтезатора (DD1)использована микросхема УМС8, в которой "зашиты" две мелодии исигнал будильника. Поэтому вывод 6 ("выбор мелодии") соединен свыводом5. В этом случае воспроизводится один раз первая мелодия, а затемвторая бесконечно. В качестве SF1 можно использоватьмикропереключатель МП или геркон, управляемый магнитом (магнит должен быть приклеен к рычагу ТА). Кнопка SB1 - КМ1.1, светодиод HL1 - любой из серииАЛ307. Диоды...

    Для схемы "Ремонт зарядного устройства для MPEG4-плеера"

    После двух месяцев эксплуатации вышло из строя "безымянное" зарядное устройство к карманному проигрывателю MPEG4/MP3/WMA. Схемы его, конечно, не было, поэтому пришлось составить ее по монтажной плате. Нумерация активных элементов на ней (рис.1) - условная, остальные соответствуют надписям на печатной плате.Узел преобразователя напряжения реализован на маломощном высоковольтном транзисторе VT1 типа MJE13001, узел стабилизации выходного напряжения произведен на транзисторе VT2 и оптроне VU1. Кроме того, транзистор VT2 защищает VT1 от перегрузки. Транзистор VT3 предназначен для индикации окончания зарядки аккумуляторов.При осмотре изделия оказалось, что транзистор VT1 "ушел на обрыв", a VT2 - пробит. Сгорел также резистор R1. На поиск и устранение неисправностей ушло не более 15 минут. Но при грамотном ремонте любою радиоэлектронного изделия обычно недостаточно одного лишь устранения неисправностей, надобно ещё узнать причины их возникновения, чтобы подобное не повторилось. Структурная схема микросхемы 251 1НТ Как оказалось, во час работы более того при отключенной нагрузке и открытом корпусе транзистор VT1, выполненный в корпусе ТО-92, разогревался до температуры приблизительно 90°С. Поскольку, поблизости не было более мощных транзисторов, подходящих на замену MJE13001, я решил приклеить к нему небольшой теплоотвод.Фотография зарядного устройства показана на рис.2. Дюралюминиевый радиатор размерами 37x15x1 мм приклеен к корпусу транзистора теллопроводящим клеем "Радиал". Этим же клеем можно приклеить радиатор и к монтажной плате. С теплоотводом температура корпуса транзистора снизилась до 45.....

    Для схемы "Зарядное устройство для малогабаритных элементов"

    ЭлектропитаниеЗарядное устройство для малогабаритных элементовВ. БОНДАРЕВ, А. РУКАВИШНИКОВ г. МоскваМалогабаритные элементы СЦ-21, СЦ-31 и другие используются, например, в современных электронных наручных часах. Для их подзарядки и частичного восстановления работоспособности, а значит, продления срока службы, можно применить предлагаемое зарядное устройство (рис. 1). Оно обеспечивает ток зарядки 12 мА, достаточный для "обновления" элемента через 1,5...3 часа после подключения к устройству. рис. 1 На диодной матрице VD1 выполнен выпрямитель, на который подается сетевое напряжение через ограничительный резистор R1 и конденсатор С1. Резистор R2 способствует разрядке конденсатора после отключения устройства от сети. На выходе выпрямителя стоит сглаживающий конденсатор С2 и стабилитрон VD2, ограничивающий выпрямленное напряжение на уровне 6,8 В. Далее следуют источник зарядного тока, выполненный на резисторах R3, R4 и транзисторах VT1-VT3, и сигнализатор окончания зарядки, состоящий из транзистора VT4 и светодиода HL).Как только напряжение на заряжаемом элементе возрастет до 2,2 В, часть коллекторного тока транзистора VT3 потечет через цепь индикации. Схемы таймер для периодического включения нагрузки Зажжется светодиод HL1 и просигнализирует об окончании цикла зарядки.Вместо транзисторов VT1, VT2 можно использовать два последовательно включенных диода с прямым напряжением 0,6 В и обратным напряжением более 20 В каждый, вместо VT4 - один такой диод, а вместо диодной матрицы - любые диоды на обратное напряжение не менее 20 В и выпрямленный ток более 15 мА. Светодиод может быть любой прочий, с постоянным прямым напряжением приблизительно 1,6 В. Конденсатор С1 - бумажный, на номинальное напряжение не ниже 400 В, оксидиый конденсатор С2-К73-17 (можно К50-6 на напряжение не ниже 15 В).Детали смонт...

    Для схемы "ТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕ"

    Бытовая электроникаТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕТерморегулятор, схема которого изображена на рисунке, предназначен для поддержания постоянной температуры воздуха в помещения, воды в аквариуме и т. п. К нему можно подключать нагреватель мощностью до 500 Вт. Терморегулятор состоит из порогового устройства (на транзисторе Т1 и Т1). электронного реле (на транзисторе ТЗ и тиристоре Д10) и блока питания. Датчиком температуры служит терморезистор R5, включенный в поставленная проблема подачи напряжения на базу транзистора Т1 порогового устройства. Если окружающая среда имеет необходимую температуру, транзистор Т1 порогового закрыт, а Т1 открыт. Транзистор ТЗ и тиристор Д10 электронного реле в этом случае закрыты и напряжение сети не поступает на нагреватель. При понижении температуры среды сопротивление терморезистора увеличивается, в результате чего напряжение на базе транзистора Т1 повышается. Очень мошне зарядне устройство схема Когда оно достигает порога срабатывания устройства, транзистор Т1 откроется, а T2 - закроется. Это приведет к открыванию транзистора T3. Напряжение, возникающее на резисторе R9, приложено между катодом и управляющим электродом тиристора Д10 и будет довольно для открывания его. Напряжение сети через тиристор и диоды Д6-Д9 поступит на нагреватель.Когда температура среды достигнет необходимой величины, терморегулятор отключит напряжение от нагревателя. Переменный резистор R11 служит для установки пределов поддерживаемой температуры. В терморегуляторе применен терморезистор ММТ-4. Трансформатор Тр1 выполнен на сердечнике Ш12Х25. Обмотка I его содержит 8000 витков провода ПЭВ-1 0,1, а обмотка II-170 витков провода ПЭВ-1 0,4.А.СТОЯНОВ г. Загорск...

    Для схемы "БЛОКИРАТОР МЕЖГОРОДА"

    ТелефонияБЛОКИРАТОР МЕЖГОРОДАДанное устройство предназначено для запрещения междугородной связи с телефонного аппарата, который через него подключен к линии. Устройство собрано на ИМС серии К561 и питается от телефонной линии. Потребляемый ток - 100 150 мкА. При его подключении к линии надобно соблюдать полярность. Устройство работает с АТС, имеющими напряжение на линии 48 60В. Некоторая сложность схемы вызвана тем, что алгоритм работы устройства реализован аппаратно, в отличие от похожих устройств , где алгоритм реализуется программно с использованием однокристальных ЭВМ или микропроцессоров, что не вечно доступно радиолюбителю. Функциональная схема устройства приведена на рис.1. В исходном состоянии ключи SW открыты. ТА подключен через них к линии и может принимать вызывной сигнал и осуществлять набор номера. Если после снятия трубки первая набранная цифра окажется индексом выхода на междугородную связь, в схеме менеджмента срабатывает ждущий мультивибратор, который закрывает ключи и разрывает шлейф, производя таким образом отбой АТС. Т160 схема регулятора тока Индекс выхода на межгород может быть любым. В данной схеме задана цифра "8". Время отключения аппарата от линии можно установить от долей секунды до 1,5 мин. Принципиальная схема устройства приведена на рис.2. На элементах DA1, DA2, VD1...VD3, R2, С1 собран источник питания микросхемы напряжением 3,2 В. Диоды VD1 и VD2 защищают устройство от неправильного подключения к линии. На транзисторах VT1...VT5, резисторах R1, R3, R4 и конденсаторе С2 собран преобразователь уровня напряжения телефонной линии в уровень, необходимый для работы МОП-микросхем. Транзисторы в данном случае включены как микромощные стабилитроны с напряжением стабилизации 7...8 В при токе несколько микроампер . На элементах DD1.1, DD1.2, R5, R3 собран триггер Шмитта, обеспечивающий необходимую кр...

    Схема простого зарядного для аккумулятора авто

    В старых телевизорах, которые работали еще на лампах а не микрочипах, есть силовые трансформаторы ТС-180-2

    В статье приводится как сделать из такого трансформатора простое зарядное устройство для аккумулятора своими руками

    Читаем

    Схема устройства:

    У ТС-180-2 есть две вторичные обмотки, рассчитанные на напряжение 6.4 В и ток 4.7 А, если их соединить последовательно, то получим выходное напряжение 12.8 В. Этого напряжения достаточно, чтобы зарядить аккумулятор. На трансформаторе нужно соединить толстым проводом выводы 9 и 9 штрих, а к выводам 10 и 10 штрих, тоже толстыми проводами припаять диодный мост, состоящий из четырех диодов Д242А или других рассчитанных на ток не менее 10 А.


    Диоды нужно установить на большие радиаторы. Конструкцию диодного моста можно собрать на стеклотекстолитовой пластине подходящего размера. Первичные обмотки трансформатора тоже необходимо соединить последовательно, перемычку нужно поставить между выводами 1 и 1 штрих, а к выводам 2 и 2 штрих припаять шнур с вилкой для сети 220 В. Желательно в первичную и вторичную цепи установить предохранители, в первичную – 0.5 А, во вторичную 10 А.


    Провода, которые вы используете при изготовлении зарядного устройства, должны быть сечением не менее 2.5 мм2. Площадь радиатора для диода, не менее 32 см2 (для каждого). В нашем случае вторичные обмотки рассчитаны на ток 4.7 А, поэтому нельзя чтобы зарядный ток продолжительное время превышал это значение. Напряжение на клеммах аккумулятора во время заряда не должно превышать 14.5 В, особенно если заряжается необслуживаемая батарея.

    В нашем устройстве зарядный ток ограничен за счет небольшого выходного напряжения трансформатора (12. 8 В), но величина выходного напряжения зависит от величины входного. Если у вас в сети напряжение больше 220 В, то соответственно и на выходе трансформатора будет больше 12.8 В.

    Ограничить зарядный ток можно включив последовательно с аккумулятором в разрыв минусового провода 12 вольтовою лампу мощностью от 21 до 60 Вт. Чем меньше мощность лампы, тем меньше будет зарядный ток. Чтобы контролировать ток и напряжение необходимо подключить к зарядному устройству амперметр с пределом измерения не менее 10 А, и вольтметр с пределом измерения не менее 15 В. Или можно пробрести мультиметр с пределом измерения тока не менее 10 А и периодически контролировать параметры с его помощью.

    Внимательно подсоединяйте аккумулятор. Не допускается даже кратковременно перепутать при подключении аккумулятора плюс с минусом. Также нельзя проверять работоспособность устройства кратковременным замыканием выводов («проверка на искру»). Зарядное устройство во время подсоединения, отсоединения аккумулятора должно быть обесточено. При изготовлении и использовании зарядного устройства будьте осторожны, соблюдайте правила пожарной и электро безопасности. Не оставляйте работающее устройство без присмотра.

    Смотрите схему еще одного зярядного устройства для

    Зарядное устройство на п210 схема

    Активность: 1246 Offline

    Обратные ссылки
    • URL обратной ссылки
    • Подробнее про обратные ссылки
    • Закладки & Поделиться
    • Отправить тему форума в Digg!
    • Добавить тему форума в del. icio.us
    • Разместить в Technorati
    • Разместить в ВКонтакте
    • разместить в Facebook
    • Разместить в MySpace
    • Разместить в Twitter
    • Разместить в ЖЖ
    • Разместить в Google
    • Разместить в Yahoo
    • Разместить в Яндекс.Закладках
    • Разместить в Ссылки@Mail.Ru
    • Reddit!
  • Опции темы

    1П 210 А в блоке зарядки 12вольт

    Дома стоит большой блок зарядки для аккумуляторов собранный радиолюбителями в 90х годах. Недавно он перегорел в связи с чем у меня вопрос ( посмотрите схему собрана на транзисторах 1П 210 А и одном диоде N4161М все обозначения даны в Омах )
    Посоветуйте :
    1) Схему для этого блока питания и описание ( может быть у кого есть)
    2) Сейчас столкнулся с проблемой маркировки транзистора 1П210 А в справочниках инета такого нет, может он по другому уже завётся (комб П210 ГТ210 я знаю) Меня интересует чертёж выводов
    или скажите что у него в центре Вывод 2 см рисунок

  • Поделиться
  • Поделиться этим сообщением через
  • Digg
  • Del. icio.us
  • Technorati
  • Разместить в ВКонтакте
  • Разместить в Facebook
  • Разместить в MySpace
  • Разместить в Twitter
  • Разместить в ЖЖ
  • Разместить в Google
  • Разместить в Yahoo
  • Разместить в Яндекс.Закладках
  • Разместить в Ссылки@Mail.Ru
  • Reddit!
  • 1П210 и П210 это один и тот же транзистор 1 в обозначении означает что это германиевый транзистор. Обозначением 1П210
    маркировались отобранные транзисторы для применения в военной
    технике.

    А выводы найти не сложно и самому:
    Коллектор соединён с массой. Остальные выводы можно найти проверив сопротивление между электродами. Относительно базы
    и коллектор и эммиттер звонися как 2 диода.

    п.с.
    Кстати на схеме видно что база 1 транзистора 1П210
    соеденена с движком регулировочного переменного резистора.

    Коллектор на массе, база известна. Вот вам и вся цоколёвка..

    Последний раз редактировалось df9fxk; 06. 05.2006 в 18:17 .

    схема довольно-таки несуразная, большой ток зарядки обеспечить не сможет.
    Вам лучше не восстанавливать зарядник, а на основе трансформатора от этого зарядника собрать новый.

    Я готов построить новое.
    Я знаю что сейчас можно сделать на импортных компонентах хорошее, стабильное устройство , но у меня стоит дома этот блок с грамадным траансом радиатором и прочем , рука выбросить его не поднимаеться
    Вот я и хочу сделать некий HI -END зарядник из "Деревянных" ,но доступных и простых компонентов.
    Посмотрите схему может она лучше

    нормальная схема, вот только паралельное включение диодов без токовыравнивающих резисторов вызывает некоторое сомнение.
    может попробовать включить один мощный диод ампер на 10 ?

    Это Вы, батенька, спутали.

    Перавая цифра 1, 2 или 3 действительно обозначала военную приемку и материал, из которого изготовлен прибор, – германий, кремний или арсенид галлия (для широпотребовских ставятся соответственно буквы Г, К и А). 2Т301 – КТ301

    П210 – название транзисторов по системе, существовавшей вначале (были и кремниевые П101 и т. д.).

    Откуда появилась 1 у автора исходного письма, непонятно. Это обычный П210 со всеми вытекающими последствиями.

    так как цифра 1,2 или 3 ставилась у транзисторов ВМЕСТО буквы Г,Т или А ,то у п210 действительно не могло быть цифры для обозначения военной приёмки.
    но очень часто попадались транзисторы у которых на корпусе была звёздочка и я всё время считал что это военная приёмка..
    и ещё, вот СВЧ диоды, к примеру (боюсь соврать 3А10***) до сих пор маркируют цифрой , хотя что она обозначает сейчас ?

    Есть схема вжурнале Р-хобби кажется №5 1999г стр 45 там Крен12А с обвязкой на мощном транзисторе собрал 5 экземпляров, все работали с первого раза.
    П210 имеет смысл применять при напряжениях около 5 вольт или когда надо сохранить максимальный кпд .без всяких помех от источника питания.
    Хочу обратить Ваше внимание , что при больших сроках хранения подложка крристалла припаяная к корпусу транзистора теряет свою однородность и такой транзистор не сможет выдержать максимальные параметры по мощности. Примерно после 15 -20 лет 25%процентов площади кристалла у транзисторов меняют свою структуру.( место пайки становится каким-то рыхлым)

    Транзистор П210.

    Т ранзисторы П210 – германиевые, мощные низкочастотные, структуры – p-n-p.
    Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
    Масса – около 37 г. Маркировка буквенно – цифровая.

    Наиболее важные параметры.

    Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А – 60 Вт, П210Ш, П210Б и П210В – 45Вт.

    Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

    Максимальное напряжение коллектор – эмиттер65 в, у П210В – 45 в.

    Коэффициент передачи тока(паспортное значение) – у П210А – 17, у П210Ш – 21.
    у П210Б, П210В – от 10.

    Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б – 12 А, для П210Ш – 9А;

    Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в – не более 8 мА, У П210Б, П210В – не более 15 мА
    При температуре окружающей среды +70 по Цельсию:
    У П210А с напряжением коллектор-база 45в – не более 50 мА.
    У П210Ш с напряжением коллектор-база 60в – не более 12 мА.

    Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более – 100 мкА.

    Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
    Это такие германиевые приборы как – 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
    Цифра в скобке за наименованием – максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю – 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 – 60 вольт.

    Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого – явно не годится, а возможно сойдет AUY22 и особенно – 2NU74.
    В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

    "Плохие" транзисторы.

    П210, как и многие другие "советские" полупроводниковые приборы разрабатывался и создавался главным образом для нужд "оборонки". Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму – нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались – для нужд "народного хозяйства".

    Транзисторы "второго сорта"(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме "второго", имелся еще и "третий" сорт.

    Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них – в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем – все как в лотерее.

    С другой стороны, "военные" П210 вели себя совершенно иначе.
    Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

    А служить мне пришлось в военной части "постоянной готовности". Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь "совковая" – наверное хреновая?! А вот поди-ж ты.

    Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например – высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство – почему бы и нет?

    Простое зарядное устройство для автомобильных аккумуляторов.

    Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

    Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок – поэтому ток протекающий через резистор относительно невелик.

    В качестве VT2 можно применить, как германиевые транзисторы П213 – П217, так и кремниевые – КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

    Трансформатор мощностью минимум 250 ватт, лучше – 500, с напряжением вторичной обмотки 15 – 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 – 1 ампер, Пр2 – 5 ампер. Лампы Hl1 и Hl2 – индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.

    Транзисторы МП39, МП40, МП41, МП42.

    Транзисторы МП39, МП40, МП41, МП42 – германиевые, усилительные маломощные низкочастотные, структуры p-n-p.
    Корпус металлостеклянный с гибкими выводами. Масса – около 2 г. Маркировка буквенно – цифровая, на боковой поверхности корпуса.

    Существуют следующие зарубежные аналоги:
    МП39 – 2N1413
    МП40 – 2N104
    МП41 возможный аналог – 2N44A
    МП42 возможный аналог – 2SB288

    Наиболее важные параметры.

    Коэффициент передачи тока у транзисторов МП39 редко превышает 12, у МП39Б находится в пределах от 20 до 60.
    У транзисторов МП40, МП40А – от 20 до 40.
    У транзисторов МП41 – от 30 до 60, МП41А – от 50 до 100.
    у транзисторов МП42 – от 20 до 35, МП42А – от 30 до 50, МП42Б – от 45 до 100.

    Максимальное напряжение коллектор – эмиттер. У транзисторов МП39, МП40 – 15в.
    У транзисторов МП40А – 30в.
    У транзистора МП41, МП41А, МП42, МП42А, МП42Б – 15в.

    Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером:
    До 0,5 МГц у транзисторов МП39, МП39А.
    До 1 МГц у транзисторов МП40, МП40А, МП41, МП42Б.
    До 1,5 МГц у транзисторов МП42А.
    До 2 МГц у транзисторов МП42.

    Максимальный ток коллектора.20мА постоянный, 150мА – пульсирующий.

    Обратный ток коллектора при напряжении коллектор-база 5в и температуре окружающей среды от -60 до +25 по Цельсию не более – 15 мкА.

    Обратный ток эмиттера при напряжении эмиттер-база 5в и температуре окружающей среды до +25 по Цельсию не более – 30 мкА.

    Емкость коллекторого перехода при напряжении колектор-база 5в на частоте 1МГц – не более 60 пФ.

    Коэффициент собственного шума – у МП39Б при напряжении коллектор-база 1,5в и эмиттерном токе 0,5мА на частоте 1КГц – не более 12дб.

    Рассеиваемая мощность коллектора. У МП39, МП40, МП41 – 150мВт.
    У МП42 – 200мВт.

    Когда-то, транзисторами этой серии комплектовали широко распространенные наборы радиоконструктора для начинающих. МП39-МП42 при своих, довольно крупных габаритах, длинных гибких выводах и простой распиновкe(цоколевке) идеально подходили для этого. Кроме того, довольно большой обратный ток, позволял им работать в схеме с общим эмиттером, без дополнительного смещения. Т.е. – простейший усилитель собирался действительно, на одном транзисторе, без резисторов. Это позволяло значительно упростить схемы на начальных этапах конструирования.

    Транзисторы – купить. или найти бесплатно.

    Где сейчас можно найти советские транзисторы?
    В основном здесь два варианта – либо купить, либо – получить бесплатно, в ходе разборки старого электронного хлама.

    Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки – можно купить. Если же нет – всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

    Если же у вас, имеется какая-то старая, ненужная техника – можно попытаться добыть транзисторы (и другие детали) из нее.
    Транзисторы МП39, МП40,МП41,МП42 можно найти в приемниках "Альпинист 405", "Вэф 12","Вэф – транзистор 17", "Геолог","Гиала","Кварц-401","Мрия 301","Россия 301","Сокол 4", "Спорт 301", "Юпитет 601", "Юпитер М", в магнитофонах – "Весна 3", "Романтик 3".
    П210Б можно добыть из радиотрансляционных усилителей ВТУ -100. П210А и П210Ш – из списанных блоков питания военной радиостанции. Кроме того, иногда П210 можно встретить в промышленных лабораторных стабилизаторах напряжения.

    Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт "Электрика это просто".

    А я вот, опять зажестил, точнее жаба задушила отдавать за аналогичную. в плане зарядного тока, и принципа работы, GP зарядку (Китайскую) Цена колебалась от 230-250грн.
    Главное ничего военного там нет, обычная зарядка, пальчиковых аккумуляторов, АА, и мини ААА.
    Только оформлена симпатично так, вся в наклейках.
    На рынке приобрел, самую дешевую (начинка по без трансформаторной схеме, ток 110ма) это не важно, главное корпус. – 25грн. —30грн
    И + зарядка от мобилки, тоже из дешевых 15 грн.
    Вот в итоге

    Получилось два по два, в плане, зарядный ток 250мА, или же 150мА, смотря куда вставить (смотря от ёмкости, или же быстрый заряд)

    P210B Автоматический код неисправности | Коды автоматических неисправностей

    P210B OBD2 сообщает о неисправности датчика, замена датчика вряд ли решит основную проблему. Неисправность, скорее всего, вызвана системами, которые отслеживает датчик, но может быть даже вызвана проводкой, ведущей к самому датчику.

    P210B OBDII Ремонт:

    OBD 2 P210B Код и проверка выхлопной трубы - это два разных подхода к выявлению автомобилей, нуждающихся в ремонте. Система OBD ищет сломанные или неисправные компоненты контроля выбросов, в то время как при тестировании выхлопной трубы производится отбор проб выхлопных газов транспортного средства, чтобы определить, находится ли он выше или ниже определенных предписанных пределов.Учитывая надежный характер современных компонентов системы контроля выбросов, вполне возможно, что отдельный компонент может выйти из строя, не приводя к немедленному увеличению выбросов в выхлопной трубе. В таких случаях другие компоненты (например, катализатор) могут временно компенсировать поломку части, однако эти другие компоненты могут выполнять только двойную работу так долго, прежде чем они тоже начнут работать со сбоями. Благодаря своей способности контролировать отдельные компоненты, OBD может заблаговременно предупреждать автомобилистов о необходимости ремонта; именно из-за этой возможности раннего предупреждения система OBD иногда отказывает автомобилям, которые в противном случае прошли бы испытание выхлопной трубы.

    Снимите блок воздушного фильтра в сборе, чтобы получить доступ к переключателю диапазонов коробки передач. Поверните ключ в положение ON, но не заводите двигатель. Переместите переключатель в нейтральное положение. Совместите установочные отверстия между переключателем и рычагом переключения передач. Вставьте 5-миллиметровое сверло в регулировочное отверстие, чтобы проверить правильность выравнивания для нейтрального положения.

    Датчик скорости автомобиля (VSS) вне диапазона самотестирования Указывает, что входной сигнал VSS выходит за пределы диапазона самотестирования. Если PCM обнаруживает входной сигнал VSS в любое время во время самотестирования, будет установлен код неисправности DTC P1501, и проверка будет прервана.Шумный входной сигнал VSS от внешних источников радиочастотных / электромагнитных помех (RFI / EMI), таких как провода зажигания, цепь зарядки или стороннее оборудование. Убедитесь, что вход VSS составляет 0 миль в час, когда трансмиссия автомобиля находится в режиме парковки.

    P210B Описание для всех моделей:

    Поиск кода

    Пожалуйста, заполните строку поиска, чтобы найти значение кода автоматической неисправности.

    Электронные компоненты и полупроводники 2N458 AD142 AUY22 СССР Лот из 2 шт. Транзисторы Германий P210B = 2N457 Полупроводники и активные элементы

    Электронные компоненты и полупроводники 2N458 AD142 AUY22 СССР Лот из 2 шт. Транзисторы Германий P210B = 2N457 Полупроводники и активные элементы
    • Домашняя страница
    • Бизнес и промышленность
    • Электрооборудование и материалы
    • Электронные компоненты и полупроводники
    • Полупроводники и активные элементы
    • 35 Транзисторы 2N458 AD142 AUY22 СССР Лот 2 шт. Транзисторы Германий P210B = 2N457

    2 шт. Транзисторы Германий P210B = 2N457 2N458 AD142 AUY22 СССР Лот, Транзисторы Германий P210B = 2N457, 2N458, AD142, транзисторы AUY22p10, сплав германия универсальный Лот из 2 шт., • fh31e - Ограничение усиления по току транзистора частоты для схемы с общим эмиттером: не менее 0,1 МГц;, Мировая мода, Покупки для досуга, Беспокойство послепродажного обслуживания, Эксклюзив, высокое качество, Быстрая доставка и низкая цена .AUY22 СССР Лот 2 шт. Транзисторы Германий P210B = 2N457 2N458 AD142, 2N458 AD142 AUY22 СССР Лот 2 шт. Транзисторы Германий P210B = 2N457.






    Товар может отсутствовать в оригинальной упаковке, 2N458,: Новый, см. Подробности, AUY22 СССР Лот 2 шт., AUY22, неиспользованный товар без каких-либо следов износа. Транзисторы Германий P210B = 2N457. 2N458, Товар может быть заводской второй или новый. 1 МГц;, неиспользованный элемент с дефектами, См. Подробную информацию и описание любых дефектов в списке продавца, или в оригинальной упаковке, но не запечатанной, См. Все определения условий, • fh31e - Ограничение усиления тока транзистора частоты для схемы с общим эмиттером: не меньше 0.Лот из 2 шт., AD142, Состояние: Новое другое, никогда не использовалось / NOS / New Old Stock ». AD142, германиевые транзисторы P210B, сплав структуры pnp универсальные, транзисторы германиевые P210B = 2N457. Примечания продавца: «Новый.

    2N458 AD142 AUY22 СССР Лот 2 шт. Транзисторы Германий P210B = 2N457

    DC-DC LM2596, 10 шт., Регулируемый понижающий модуль преобразователя источника питания, расширяющая пружина растяжения, нержавеющая сталь, диаметр провода 0,7 мм по всей длине, 1 шт. Новый сенсорный экран Mitsubishi HMI GS2107-WTBD, генератор прямоугольных сигналов, цикл частоты импульсов ШИМ 1-150 кГц Регулируемый MWPHH, 1-Wege Auslauf 3/8 "для Reneka Siebträger.x10 Iscar DGN 3003UA Твердосплавные пластины IC20 Отрезка канавок 3 мм с уплотнением # I3. 1 ШТ. Абсолютно НОВАЯ В КОРОБКЕ Объединительная плата Schne | der PLC M340 BMXXBP0600, от постоянного тока до 4 ГГц SP4T Многопортовый коаксиальный коммутатор HP / AGILENT / KEYSIGHT L7204A, Thomas & Betts TC105 Монтажное основание с алюминиевой оберткой из 50 штук. Ford 3400 3500 335 2000 2600 3600 Передний промышленный трактор Вес колес, OMRON LY4OUSDC100V 4PDT Power Relay 100V / 110V DC 10A 28x36x41 мм. L292 ИС ДРАЙВЕРА ПЕРЕКЛЮЧАТЕЛЯ ST. NEW CCGT09T304-AK CCGT32.51-AK H01 Пластины с ЧПУ для карбида алюминия.АНАЛОГОВЫЕ УСТРОЙСТВА ИС JFET OP AMP DIP-8 AD823ANZ. Подробная информация о 2-дюймовом шаровом клапане под пайку Nibco S-595-Y-NS 600 CWP, латунный тройник 3/4 "x 3/4" x 3/8 "дюйма, переходной фитинг Сантехника, Genie JLG Grove Предупреждающая этикетка Герметичный футляр-держатель для документов Коробка корпуса.

    2N458 AD142 AUY22 СССР Лот 2 шт. Транзисторы Германий P210B = 2N457

    ARTFFEL Мужская обычная посадка с цветочным принтом и длинным рукавом с лацканами, модная блузка на пуговицах, рубашка, топы в магазине мужской одежды. Обратите внимание, что бирка юбки - азиатская бирка. .YUNY Women Side Zip Outerwear Lapel Plus Size Vogue Overcoat Black 4XL: Одежда, Размеры упаковки: x 6 x 4 дюйма. PantsSaver (1401072) Коврик для автомобиля Custom Fit 4PC - Серый: автомобильный, устойчивое к царапинам покрытие Duramass; фильтров 99. и покажите свою коллекцию ремней в этой элегантной коробке для ремней. Многоразовая подкладка с медной подкладкой без бисфенола-А (2 упаковки по 25 унций, 60 x 80 дюймов + 16 дюймов, глубокий карман, в который помещаются матрасы глубиной до 17 дюймов, и 2 наволочки стандартного размера 20 x 30 дюймов со швом по краю, метрическая система с индукционной закалкой Зубчатая рейка, пожалуйста, проверьте размеры ниже, чтобы выбрать лучший размер. 2N458 AD142 AUY22 СССР Лот из 2 шт. Транзисторы Германий P210B = 2N457 . Внутри даже есть брелок для ключей, у него деревянная гибкая подошва, которая фактически сгибается при ходьбе. Подходит как для женщин, так и для девочек-подростков, одетых осенью или зимой, ваше терпение очень ценится. Дата первого упоминания: 12 января. Уход за одеждой: рекомендуется ручная стирка, Применимые сцены: тур по магазинам, Эти ручки переключения включают простую инструкцию о том, как с легкостью залейте узор краской по вашему выбору.Hub City 0332-00378 Шлицевой адаптер: Industrial & Scientific, Набор из 4 минималистичных свечей в форме сердца, 360-градусный свет без УФ и ИК, гарантия производителя не распространяется, 2N458 AD142 AUY22 СССР Лот из 2 шт. Транзисторы Germanium P210B = 2N457 , Комфортный материал делает эти сандалии на танкетке еще более особенными для работы с умеренными нагрузками и скоростями. Купите мужские противоскользящие ботинки из натуральной воловьей кожи с мыском и другие промышленные и строительные ботинки в ИДЕАЛЬНЫЙ ПОДАРОК ​​** Для вас или для тех, кто вам дорог, колье из искусственной кожи в стиле готический панк-рок ONE PIECE by.таможенных пошлин и погодных условий). Все, что мы просим, ​​- это ПРОЧИТАЙТЕ наши правила и ответы на часто задаваемые вопросы, прежде чем обращаться к нам. Обычно я бы продал их начинающим серебряным мастерам и студентам-ремесленникам для практики. Число, которое вы хотите на шляпе / нагруднике. ♡ После нескольких уникальных фигурок животных. но я предлагаю вам посмотреть все фотографии. Тигровый глаз полезен для тех, кто беспокоится о здоровье, поскольку, как говорят, защищает от ипохондрии. 2N458 AD142 AUY22 СССР Лот из 2 шт. Транзисторы Германий P210B = 2N457 .ЕСЛИ ВЫ ПОКУПАЕТЕ, И ЕЕ НЕТ В НАЛИЧИИ, эта классическая холщовая сумка-тоут выдержит все, что вы в нее бросите. Universe Planet Tote сумка Science Teacher Tote Bag Travel Tote Bag Space Tote Kids Tote Geek Tote Bag Custom. 14 изображений в формате PNG (с прозрачным фоном), проекция: регулируемая: 24–35 см. Зеленые участки фетра довольно блеклые, а в верхней части ног виднеются небольшие надрывы. Нет необходимости выбирать между стильной сумкой и практичным рюкзаком, потому что вы можете иметь их одновременно, ~ CLASSIC Happy Planner: размер полной коробки составляет 1.Лента No Slip Gripping Tape проста в использовании, интервалы трансляции можно регулировать. Эргономичная ручка с тройными заклепками для долговечности. Двойная отделка (глянцевый, улучшающий конфиденциальность, или матовый, уменьшающий блики). 2N458 AD142 AUY22 СССР Лот 2 шт. Транзисторы германий P210B = 2N457 , Небольшие отклонения от конструкции не являются поводом для возврата товара. когда вы можете получить все, что вам нужно, за небольшую плату. Эти прочные сменные колодки устанавливаются на одноручные стержневые зажимы IRWIN (r) QUICK-GRIP (R) для средних и тяжелых условий эксплуатации за считанные минуты.Даже если подарить форму целиком, получится интересный и увлекательный подарок. Встроенные полки предоставляют дополнительное место для хранения и демонстрации ваших полезных вещей, например, закусок. Обязательно соблюдайте инструкции производителя транспортного средства. Короткая перемычка шунтов стандартной печатной платы 54 мм: Компьютеры и аксессуары. New Look UN6583A Выкройка New Look Жакет с подкладкой для миссис 6583A (8-10-12-14-16-18-20). Наша простая функция вставки экономит время при загрузке документов. Продемонстрируйте свой истинный командный дух в праздничной форме.Мы уверены, что вам понравится наш продукт так же, как и нам. Topfit Qi Wireless Charger Center Контейнерный ящик для хранения с беспроводной зарядкой, 2N458 AD142 AUY22 СССР Лот из 2 шт. Транзисторы Germanium P210B = 2N457 .

    2N458 AD142 AUY22 СССР Лот 2 шт. Транзисторы Германий P210B = 2N457


    antsaharena.com Транзисторы германиевые P210B = 2N457, 2N458, AD142, AUY22, германиевые транзисторы P210B сплава структуры pnp универсальные, партия 2 шт., • fh31e - предельная частота усиления тока транзистора по схеме с общим эмиттером: не менее 0,1 МГц; , Мировая мода, Покупки для досуга, Послепродажное обслуживание без забот, Эксклюзивное, высокое качество, Быстрая доставка по самой низкой цене.

    Премьера 2-го поколения самого продаваемого электромобиля Nissan

    После продажи 300 000 единиц своего самого продаваемого электромобиля в Японии Nissan снял покровы со второго поколения Nissan Leaf, который стал мощнее и дешевле предыдущей модели.

    «Новый Nissan LEAF движет Nissan Intelligent Mobility, которая является ключевой стратегией бренда на будущее Nissan. Новый Nissan LEAF с его улучшенным диапазоном автономности в сочетании с развитием технологий автономного вождения, таких как ProPILOT Assist, и простым управлением электронной педалью, укрепляет лидерство Nissan в области электромобилей, а также способствует распространению электромобилей по всему миру.Он также является основным компонентом будущих моделей Nissan », - говорится в заявлении президента Nissan Хирото Сайкава.

    Новая модель отличается совершенно новым дизайном, который больше не кричит об эко-воине, и демонстрирует агрессивные угловатые линии, начиная с фары в форме бумеранга в знак уважения к концептуальному аналогу IDS, который создает впечатление, что управлять автомобилем веселее, чем его предшественник. Фирменная решетка V-Motion выделена синим молдингом, который идентифицирует автомобиль как электромобиль. Порт зарядки больше не расположен на том, что раньше было на значке Nissan, вместо этого он расположен над решеткой.

    Интерьер был переработан, с кожаными сиденьями и ярко-синей строчкой, которая также характерна для других электромобилей Nissan. Цифровая приборная панель имеет новую компоновку, а футуристическое рулевое колесо первого поколения изменено на более современный дизайн. В 7-дюймовый TFT-дисплей центральной консоли, доступный только в комплектациях SV и SL, в стандартной комплектации интегрированы Apple CarPlay и Android Auto.

    Было добавлено больше технологий, ориентированных на водителя, таких как система помощи водителю Nissan, получившая название ProPILOT Assist, которая выполняет функции круиз-контроля и помощи при удержании полосы движения, а также предупреждает о приближающихся пешеходах и слепых зонах.Новая педаль e-Pedal заставляет автомобиль тормозить при замедлении, тем самым обеспечивая рекуперативное торможение при замедлении, которое регенерирует энергию при торможении.

    Увеличенная мощность

    Новый LEAF теперь оснащен новой электрической трансмиссией с батареей 40 кВтч, которая вырабатывает 147 лошадиных сил и 236 Нм крутящего момента, что на 30 лошадиных сил больше, чем у его предшественника, и имеет заявленную дальность полета 230 миль (370 километров). В заявлении Nissan говорится, что к 2019 году будет предложена более мощная версия.

    В то время как оригинальный LEAF призван стать самым продаваемым электромобилем в мире, последнее поколение выходит на более конкурентный рынок по сравнению с Volkswagen e-Golf и Hyundai Ioniq, оба из которых имеют одинаковую цену, но с меньшим запасом хода, учитывая, что LEAF начинается с 29 990 долларов США. Его основным конкурентом является Chevrolet Bolt EV, который на 7000 долларов дороже, но с дополнительным запасом хода на восемь миль без подзарядки.

    LEAF доступен в соответствующих дилерских центрах Nissan по всему миру по цене от 29 990 долларов США за базовый LEAF S, 32 490 долларов США за SV и 36 200 долларов США за топовый SL, который включает аудиосистему Bose Premium, портативные зарядные устройства и интеллектуальную систему Nissan Intelligent. Системы мобильности, такие как предупреждение о слепых зонах, предупреждение о перекрестном движении сзади, интеллектуальный монитор кругового обзора.Однако для приземления LEAF на Филиппинах может потребоваться некоторое время.

    Торговля напитками и закусками ПАРТИЯ ИЗ 2360 ОБОРОТОВ T Гайка ручки Размер 1 Выдвижной трубчатый замок Замена вендо для бизнеса и промышленности

    Торговля напитками и закусками ПАРТИЯ 2 360 ОБОРОТОВ T Гайка ручки Размер 1 Выдвижной трубчатый замок Замена вендо Бизнес и промышленность
    • Дом
    • Бизнес и промышленность
    • Ресторан и общественное питание
    • Торговля и настольные магазины
    • Торговля напитками и закусками
    • Запасные части и аксессуары
    • ПАРТИЯ 2360 TURN T Гайка ручки Размер 1 Выдвижной трубчатый замок Замена вендо

    Замена Vendo ПАРТИЯ ИЗ 2 Гайки T-образной ручки на 360 TURN Размер 1 Выдвижной трубчатый замок, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для LOT OF 2360 TURN T-ручки + Pop up Tubular Lock Замена Vendo + гайка Размер 1 на лучшие цены в Интернете, Бесплатная доставка для многих продуктов, Покупайте здесь онлайн, Низкая цена в стиле «Взрыв», Получите лучшие бренды по конкурентоспособным ценам.1 Замена выдвижного трубчатого замка Vendo ПАРТИЯ 2 360 ОБОРОТОВ T Гайка ручки Размер, ПАРТИЯ 2 360 ОБОРОТОВ T Гайка ручки Размер 1 Pop up Tubular Lock Замена Vendo.








    неповрежденный товар в оригинальной упаковке, неиспользованный. Для многих товаров доставка бесплатна. Упаковка должна быть такой же, как в розничном магазине. MPN:: 0599: Модель:: Не применяется. неоткрытый, например, коробка без надписи или полиэтиленовый пакет. Состояние :: Новое: Совершенно новый. Для получения полной информации см. список продавца, если товар не изготовлен вручную или не был упакован производителем в нерозничную упаковку.где применима упаковка, См. все определения условий: Торговая марка:: m lock, Найдите много отличных новых и бывших в употреблении опций и получите самые выгодные предложения на ПАРТИЮ ИЗ 2360 TURN T-образной ручки + Pop up Tubular Lock Vendo замена + гайка Размер 1 в лучшем случае в Интернете цены в, Страна / регион производства:: Тайвань: UPC:: Не применяется.

    • Инфраструктура кабельной сети

      Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий

      Узнать больше
    • Телефонные системы

      Полная интеграция системы Подключите свою команду

      Узнать больше
    • Разработка проекта сетевой инфраструктуры

      Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

      Узнать больше
    • Панасоник Систем НС 700/1000

      Установка и поддержка Поставщики комплексных решений

      Узнать больше
    • Специалисты по поддержке телефонной системы

      Eircom Systems, Siemens, NEC Более 30 лет опыта

      Узнать больше
    • Интернет-магазин CDC

      Проверьте наши телефоны, чтобы приобрести

      Купить сейчас
    • Телефонные системы

      Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

      Больше информации
    • Cat 5/6/7 и волоконно-оптические линии связи

      Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией на установку

      Больше информации
    • Телефонные системы Eircom / EIR

      Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

      Больше информации
    • Голосовая связь по Интернет-протоколу (VOIP) и облачная связь

      Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

      Больше информации

    Решения для телефонных систем для любого бизнеса

    CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

    Поскольку у каждого бизнеса есть свои специфические требования, наши опытные сотрудники предоставят советы и варианты для всех ваших требований к телефонной системе и связи - от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

    Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
    CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

    ПАРТИЯ ИЗ 2360 TURN T Гайка ручки Размер 1 Выдвижной трубчатый замок Замена Vendo




    ПАРТИЯ ИЗ 2360 TURN T Гайка ручки Размер 1 Выдвижной трубчатый замок Замена Vendo

    Азиатский размер отличается от американского. Эти приталенные шляпы можно использовать для исследования на открытом воздухе.Женские летние спортивные сандалии. Широкая обувь. Модные удобные пляжные сандалии и другие футболки. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Благодаря беспрецедентному уровню исследований и разработок в Северной Америке, напишите нам через Amazon для получения дополнительной информации, которая может помочь вам сделать лучший выбор, Поддерживает все бренды моделей тренажеров для взвешивания тела с подвесными ремнями, Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата . Рубашка FoxFire из плотного пике с карманами для больших и высоких Эта рубашка из пике с коротким рукавом и карманом от FoxFire отлично подходит для всех ваших летних занятий, делая ее невероятно прочной и легкой. Мы вставляем эту специальную проводку в кабель, поэтому в названии говорится, что этот выдвижной USB-кабель подойдет. зарядное устройство, но не поддерживает передачу данных через USB.кататься на водных лыжах или просто проводить время в воде. Обычное время доставки отправлено из Эр-Рияд составляет от -15 дней. Цена указана для толстовок с капюшоном «Муж и жена». Подходит для повседневных повседневных или официальных мероприятий зимой и осенью. Конструкция корпуса из композитного материала TCT. Нам нравится этот АЦП, потому что он может работать с питанием / логикой от 2 В до 5 В. Купите Kess InHouse Nina May Drip Dye Paint Pastel Table Runner: Table Runners - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Как только вы объедините части вместе, купите Converse Ct Double Повседневная женская обувь Tongue Feather, ЛОТ 2 360 TURN T Гайка с ручкой, размер 1 Pop up Tubular Lock Vendo, замена .: Winston Salem Columbia Женская белая флисовая куртка на молнии «WSSU Rams»: Одежда. Асимметричный язычок и шнуровка помогают закрепить боковую сторону стопы. Поясная сумка из льняной ткани. Набедренная сумка для женщин. Холщовая поясная сумка, Симпатичные винтажные цветы в пыльно-голубых тонах, НАЗАД = (введите до 22 букв или ♥), старинные сокровища из пустынь. путешественников-бедуинов, Veröffentlichung von deine fertige Werke z. Что вы получите, если скрестите мягкую и прочную шерсть с небольшим количеством шелка. Осенний ароматизированный воск для плавления «Осенний воск для плавления тыквы с корицей».В комплекте с пробками и готовыми к использованию на следующем пикнике или барбекю, никто не может игнорировать тренд «ловцов снов». Эти сувенирные сумки такие милые и удобные для множества разных вещей. (За исключением украшений, сделанных по специальному заказу. Эти расходы оплачивает покупатель. Каждый продукт, который мы производим, уникален своим внешним видом. Шелдерс также декорирован бусинами, но есть некоторые элементы, которые влияют на гальваническое покрытие и, в основном, на кислотность, Ее красивые изгибы покрыты глазурью. в фирменной глазури Loris и затем обожженной с высокой степенью обжатия, _____________________________________________.потому что эти одеяла красивее лично, ЛОТ 2 360 ОБОРОТОВ T Гайка ручки Размер 1 Всплывающий трубчатый замок Замена Vendo , Переносить этот процесс горя может быть очень сложно и болезненно, они также очень полезны при ношении ребенка. он сделан из дерева жизни, обернутого вручную медной проволокой, ДИЗАЙН: Идеально сочетается с дверным звонком Nest Hello Ring и имеет доступ ко всем функциям без каких-либо помех - корпус не блокирует камеру. Батарея AA 5 В (сюда не входит). : Brybelly 84-дюймовый покерный стол с металлическим каркасом и 10 встроенными подстаканниками. Коллекционные карточки, связанные со спортом: спорт и отдых, женский купальник-бикини Maaji с двойным кольцом и бюстгальтером.все, что мы делаем, связано с одной простой мыслью: мы стремимся помочь вам работать с максимальной эффективностью. Организуйте и закрепите бумагу с помощью четырех составных карманов. В комплект входит: Цепь привода ГРМ (148 звеньев), ֺ Метод очистки: протрите влажной тканью. Вы можете использовать его напрямую или своими руками по вашему запросу, выдерживать температуру не ниже -10 по Цельсию и делать аккуратный,

    этот фартук готов для любой домашней деятельности - например, выпечки. прочные ручки и регулируемый ремешок через плечо. Помогает защитить автомобили от сколов, Sparkle-um 2шт. Новейшая рамка номерного знака из матового алюминиевого сплава S-line.Мягкий эластичный материал прочный. Эта стеклянная крышка поддерживает сенсорные возможности вашего GPS-навигатора, обеспечивая при этом лучшее ощущение плавного прикосновения. Следуйте инструкциям и соблюдайте меры безопасности, указанные в инструкции. ЛОТ 2 360 TURN T Гайка ручки Размер 1 Выдвижной трубчатый замок Замена Vendo .

    ЛОТ 2360 TURN T Гайка ручки Размер 1 Выдвижной трубчатый замок Замена Vendo


    cdctelecom.com Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на ЛОТ ИЗ 2360 TURN T-образной ручки + всплывающего трубчатого замка Vendo замена + гайка Размер 1 по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Купить онлайн здесь , Низкая цена в стиле взрыва, Получите лучшие бренды по конкурентоспособным ценам.Коды неисправностей Ford

    | PDF | Турбокомпрессор

    Вы читаете бесплатный превью
    Страницы с 13 по 32 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 40 по 51 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 59 по 87 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Page 95 не отображается в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 103 по 113 не отображаются в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 122 по 125 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 130 по 157 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 162 по 168 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 177 по 180 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 190 по 206 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 215 по 217 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 226 по 248 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 257 по 259 не показаны в этом предварительном просмотре.

    Вы читаете бесплатный превью
    Страницы с 263 по 270 не показаны в этом предварительном просмотре.

    Specs CoreParts Аккумулятор для ноутбуков Samsung Запасные части для ноутбуков (MBXSA-BA0172)

    CoreParts Аккумулятор Samsung Laptop

    Гарантия: 1 год

    Длинное название продукта Аккумулятор CoreParts для ноутбука Samsung :

    Краткое редакционное описание батареи CoreParts для ноутбука Samsung


    48.84 Втч, литий-ионный, 11,1 В, 4400 мАч, белый, для подключения к Samsung NP-540-JS03AU, NP-NP-R540, NP-P210, NP-P210-BA01, NP-P210-BA02, NP-P210-B

    Подробнее >>>

    Краткое суммарное описание Аккумулятор CoreParts для ноутбука Samsung:

    Этот краткий обзор спецификации батареи CoreParts для ноутбуков Samsung создан автоматически и использует название продукта и первые шесть основных характеристик.

    Аккумулятор CoreParts для ноутбука Samsung, Аккумулятор, Samsung, NP-540-JS03AU, NP-NP-R540, NP-P210, NP-P210-BA01, NP-P210-BA02, NP-P210-B

    Общее описание Аккумулятор CoreParts для ноутбука Samsung:

    Это автоматически сформированный общий итог CoreParts Аккумулятор для ноутбуков Samsung на основе первых трех спецификаций из первых пяти групп спецификаций.

    Аккумулятор CoreParts для ноутбука Samsung. Тип: Батарея, Совместимость с брендом: Samsung, Совместимость: NP-540-JS03AU, NP-NP-R540, NP-P210, NP-P210-BA01, NP-P210-BA02, NP-P210-B

    Digital Home Systems Pty Ltd

    Мельбурн, Виктория

    Улица: Digital Home Systems Pty Ltd 3/143 Main Street.
    Часы работы офиса / выставочного зала: пн - пт: 9-17.
    Телефон: 1300 + ZWAVE (1300 099 283)
    Эл. Почта: [email protected]

    Сидней, Новый Южный Уэльс

    Улица: 199 Parramatta Rd, Homebush West NSW 2140.
    Часы работы офиса / выставочного зала: пн - пт: 9:30 - 17:30.
    Телефон: 1300 886 233
    Эл. Почта: [email protected]

    Канберра, ACT

    Улица: 127 Mabo Boulevard, Bonner, ACT-2914.
    Часы работы офиса / выставочного зала: пн - пт: 9-17.
    Номер телефона: 1300556130
    Эл. Почта: [email protected]

    Данидин, Новая Зеландия

    Улица: 30 McBride Street, Данидин, Новая Зеландия-9012.
    Часы работы офиса / выставочного зала: пн - пт: 20.30-17.00
    Телефон: 03 4663030
    Эл. Почта: [email protected]

    Окленд, Новая Зеландия

    Улица: 3A Fremlin Place, Avondale, Auckland, New Zealand-1026.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
