Пайка паяльником для начинающих: Пайка для начинающих от А до Я

Как правильно паять новичку: основы

Точность и аккуратность приходят с опытом, но получить крепкое соединение между двумя элементами с помощью пайки можно быстро. Надо только правильно подобрать инструменты и немного постараться.

Для первого опыта подойдёт старый советский паяльник, который отлично справится с большинством задач. У него несъемное медное жало, которому можно придать любую форму с помощью напильника. Оно быстро выгорает и деформируется, поэтому поправлять его придётся довольно часто, но при редкой пайке никаких проблем это не доставит.

На следующем уровне, когда пайка уже становится частым занятием, можно смотреть в сторону паяльников с необгораемыми сменными жалами. Их нельзя поправлять напильником, да и необходимости такой нет — достаточно просто поменять насадку.

Профессионалы используют паяльные станции. Это самое дорогое решение. Одно из преимуществ — поддержка заданной температуры, полезная для пайки чувствительных элементов.

На станциях тоже используются сменные жала, а ещё есть фен. Но задумываться о покупке станции следует только в том случае, если вы серьёзно занялись пайкой, а не просто решили соединить два провода.

При выборе паяльника также нужно обращать внимание на его мощность:

• Для электронных компонентов — 40-60 Вт.
• Для деталей толщиной до 1 мм — 80-100 Вт.
• Для элементов толщиной 2 мм и более — от 100 Вт.

Как правило, у мастеров есть два паяльника, малой и средней мощности. Приобретение паяльной станции избавляет от необходимости иметь дополнительные инструменты.

Для пайки обязательно понадобится:

• Припой.
• Флюс.
• Губка для чистки жала.

Также стоит добавить в список паяльную кислоту, которая поможет соединить сложные элементы — например, провод и разнообразные разъёмы: «тюльпан», «крокодил» и прочие.

Для первого опыта рекомендуем использовать классический набор: припой ПОС 61 и канифоль.

Смачиваем губку водой, чтобы она впитала её и раздулась. Всё необходимое лежит на столе – можно включать паяльник и приступать к первому опыту пайки.

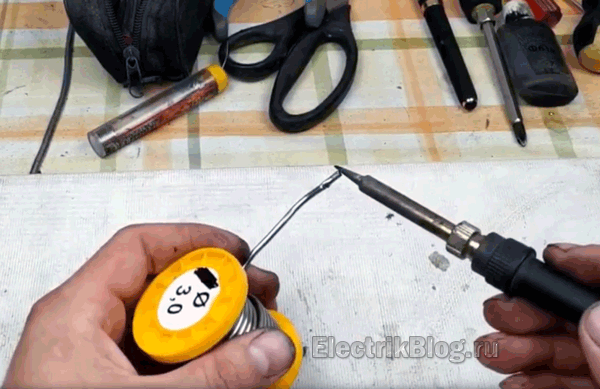

Чтобы пайка была комфортной и качественной, нужно залудить жало паяльника.

1. Разогреваем паяльник до рабочей температуры.
2. Окунаем жало в канифоль.
3. Добавляем каплю припоя на жало.
4. Обтираем жало об губку или деревянную поверхность.

Поверхность жала должна стать блестящей. Это значит, что паяльник готов к работе.

В зависимости от того, какие детали вы соединяете, порядок пайки незначительно меняется. Рассмотрим наиболее распространённые примеры работ, чтобы немного набить руку.

Одна из самых популярных задач — соединение проводов. Сначала нужно их залудить:

1. С помощью бокорезов или других инструментов убираем изоляцию.
2. Скручиваем медные провода, чтобы жилки не торчали в стороны.
3. Берём капельку припоя на кончик жала паяльника.
4. Окунаем провод и жало в канифоль.

Операцию нужно повторить со всеми элементами, которые будут участвовать в пайке. С первого раза может не получиться, но немного практики, и провода начнут лудиться очень хорошо.

Чтобы соединить два подготовленных провода, достаточно прижать их друг к другу и поднести паяльник с капелькой припоя.

При пайке проводов нужно уделить внимание изоляции. Для этого нужно использовать термоусадочную трубку, которая уменьшается в диаметре при нагреве и обжимает место соединения. На паяльной станции для нагрева удобно использовать фен. Если его нет, то можно обойтись и обычной зажигалкой.

На печатных платах перед пайкой необходимо залудить медные токопроводящие дорожки. Самый простой способ — взять каплю припоя на жало, окунуть его в канифоль, а затем размазать вещество по плате. Другой вариант — нанести флюс (например, раствор канифоли в спирте) и растирать каплю припоя по нему.

После подготовки можно размещать на плате элементы. Для соединения есть два варианта: жидкий флюс или припой, внутри которого уже содержится канифоль. Самый удобный вариант — припой в виде проволоки.

1. Касаемся кончиком жала вывода компонента.
2. Подносим проволоку припоя, чтобы он равномерно растёкся по контакту и выводу компонента.
3. Повторяем операцию для всех соединений.

Первое время капли могут получаться не очень ровными, но соединение будет крепким, если вы сделаете всё правильно.

Сложнее всего лудить различные разъемы: «тюльпаны», «крокодилы», «джеки». Припой к ним не пристаёт. Но эту проблему можно решить с помощью паяльной кислоты, которая наносится кисточкой. На обработанное место остаётся только приложить жало паяльника с припоем. Разъём залудится, так что при пайке не возникнет никаких проблем с соединением.

Чтобы припаять провод, достаточно приложить его к залуженному разъёму и прогреть паяльником. Если вы не обрабатывали разъём заранее, то нужно подсоединить провод, нанести паяльную кислоту и прогреть место спайки каплей припоя.

Как видите, ничего сложного в пайке нет. Эти простые советы помогут справиться с разными задачами, распространёнными в быту, даже если раньше такого опыта у вас не было.

С пайкой остальных элементов не должно возникнуть проблем, если вы справитесь с этой задачей. Для пайки без фена будем использовать сплав Розе. Температура его плавления составляет +94 °C.

1. Наносим флюс на контакты разъема таким образом, чтобы все контакты были «влажные», и устанавливаем на один из них капельку сплава Розе.
2. Затем нагреваем эту капельку паяльником. Нужно, чтобы тугоплавкий припой смешался с легкоплавким. Определить конечный результат можно легким надавливанием на контакт разъема – он должен чуть заметно покачиваться под давлением жала. До подобного результата проходимся по каждому контакту. Затем по доле секунды дотрагиваемся до каждого из контактов жалом паяльника, и разъем буквально отваливается сам.
3. У сплава Розе есть один серьезный недостаток – он очень хрупкий, поэтому использовать его для соединений контактов нельзя, так что удаляем его с помощью оплетки. Смачиваем флюсом самый кончик оплетки.
4. Через оплетку дотрагиваемся паяльником до контактных площадок на материнской плате, припой будет впитываться в оплетку. Через пару секунд можно убирать оплетку, а изменившийся участок оплетки обрезаем ножницами, наносим флюс и повторяем до полной чистоты контактных площадок.
5. Устанавливаем разъем в паз и наносим немного флюса на каждый из контактов.
6. Дотрагиваемся паяльником до контакта и подаем обычный припой до образования монолитного соединения.
7. Удаляем флюс с мест пайки при помощи спрея Flux-Off и ткани. Это делать обязательно, иначе к флюсу будет прилипать грязь, а некоторые кислотосодержащие флюсы могут разрушить слои текстолита. Чтобы этого избежать, достаточно нанести Flux-Off на ткань и протереть следы пайки.

На этом все!

Post Views: 676

Как научиться паять? С чего начать освоение навыков пайки?

Пошаговое освоение навыков пайки

Перед теми, кто совсем недавно начал своё знакомство с электроникой встаёт на первый взгляд простая задача – научиться правильно паять.

Казалось бы, всё просто – взял паяльник, припой, канифоль, и можно начинать собирать какое-нибудь интересное устройство. Но, чтобы собрать электронную самоделку, нужно обладать навыками качественной и надёжной пайки.

Работоспособность любого электронного устройства в первую очередь зависит от надёжности электрических соединений и паянных в том числе. Навыки качественной пайки приходят с опытом. Поэтому необходима тренировка. С чего же начать?

Чтобы научиться паять, в первую очередь необходимо ознакомиться с теорией. Это потребует немного времени сейчас и сбережёт его в будущем. Вот что потребуется знать, для того, чтобы приступить к освоению навыков пайки.

• Минимальный набор для пайки: паяльник, припой, канифоль, подставка для паяльника. Подробнее…

• Подготовка паяльника к работе. Советы и рекомендации по уходу за паяльным инструментом. Подробнее…

• Припои. Свойства и характеристики оловянно – свинцовых припоев. Подробнее…

В последнее время на прилавках радиомагазинов появился бессвинцовой припой (Lead free). Его активно применяют при сборке бытовой радиоаппаратуры. Припой без свинца отличается своими свойствам от широко распространённого оловянно-свинцового. О бессвинцовых припоях читайте здесь.

После лёгкого прочтения теории, можно смело приступать к пайке. Для тренировки навыков можно спаять куб. Сперва может показаться, что это дело простое, но на самом деле это не так.

Куб, спаянный из медного провода

Берём медную проволоку сечением около 1 миллиметра. Если провод лакированный, то предварительно нужно удалить изоляцию. Делать это лучше с помощью перочинного ножа и мелкой наждачной бумаги. Поверхность проволоки нужно тщательно зачистить, чтобы остатки лакового покрытия не мешали лужению проводника. Даже небольшие участки лаковой изоляции, случайно оставшиеся после зачистки, будут препятствовать дальнейшему лужению. Далее залуживаем медную проволоку.

О лужении провода можно прочесть здесь.

Паяем куб

В процессе лужения можно использовать жидкий флюс, например, ЛТИ-120. Продаётся в магазине радиотоваров в тюбиках. Может комплектоваться кисточкой или диспенсером (типа, как пипетка для нанесения флюса капелькой).

ЛТИ – 120

Жидкий флюс быстро высыхает. Поэтому некоторые слегка подсушивают его для придания более густой консистенции.

Для облегчения процесса спайки двух проводников под необходимым углом можно воспользоваться “третьей рукой”. Третья рука весьма полезное приспособление. Оно поможет сберечь пальцы рук от случайных ожогов, которые можно получить придерживая детали или проводники пальцами.

Третья рука

Если не удаётся купить такой девайс, то что-то подобное можно собрать, используя зажимы типа “крокодил” и несколько металлических деталей.

Выпаивание радиодеталей.

Потренироваться в выпаивании радиодеталей можно на печатных платах от неисправной аппаратуры. Для этих целей подойдёт старый ненужный телевизор, например, типа 3УСЦТ. Таких телевизоров было наштамповано огромное количество в советское время. На печатных платах таких телевизоров все радиодетали смонтированы методом монтажа в отверстия – THT (от англ. –Through Hole Technology).

В подавляющем большинстве современной радиоаппаратуры применяется монтаж SMT или смешанный (SMT + THT). Демонтаж радиоэлементов с печатных плат, собранных методом SMT осложняется тем, что SMD элементы (конденсаторы, диоды, резисторы) имеют очень малые размеры и для их выпаивания требуется специальное оборудование. Поэтому практиковаться в выпаивании всевозможных радиодеталей с печатных плат легче начинать с плат, выполненных методом монтажа в отверстия.

Если особых трудностей с выпаиванием обычных радиодеталей не возникло, можно приступить к тренировке навыков пайки элементов SMD. В современной электронике монтаж радиодеталей на поверхность очень популярен и эта тенденция будет сохраняться – детали будут всё мельче и мельче.

Поверхностный монтаж

Для пайки SMD компонентов желательно обзавестись термовоздушной паяльной станцией.

Подробнее о термовоздушной паяльной станции читайте здесь.

Выпаять SMD элементы с платы обычным паяльником очень сложно, а многовыводные детали вроде микросхем вообще нереально, поэтому станция пайки горячим воздухом просто необходима. Она упрощает процесс монтажа и демонтажа многовыводных планарных микросхем, миниатюрных SMD-транзисторов, резисторов и конденсаторов. Если вы занимаетесь радиоэлектроникой и планируете освоить ремонт электроники и, например, ремонт сотовых телефонов, то не сомневайтесь в том, что термовоздушная паяльная станция вам пригодиться.

Также не стоит забывать о правилах безопасности. Желательно, чтобы помещение, в котором происходит пайка, проветривалось. Старайтесь не вдыхать пары канифоли.

Не перегревайте печатную плату. Это исключить её вспучивание и расслоение. Также стоит оберегать глаза и лицо. Не редки случаи, что выводы деталей пружинят под действием сил упругости, разбрызгивая капельки жидкого припоя во все стороны. Похожая ситуация происходит и при перегреве печатной платы, когда медные дорожки отслаиваются, а жидкий припой разбрызгивается по сторонам. Старайтесь избегать таких случаев!

Правила техники безопасности рекомендуют (даже требуют), чтобы при работе с электронными приборами рядом обязательно находился человек, который окажет помощь в случае нештатной ситуации. И напоследок совет:

Лучше унция практики, чем тонны наставлений!

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Как правильно паять паяльником с канифолью и оловом?

В наше время, когда устройство многих бытовых приборов не предполагает какого-либо ремонта, кроме замены узлов, паяльник превращается в этакое экзотическое приспособление, хранящееся на самой дальней полке с инструментами. Но пока есть провода и клеммы, он вполне может пригодиться для того, чтобы продлить жизнь некоторой домашней электрической технике.

Для чего нужна канифоль?

Канифоль – вязкая или кристаллическая масса, изготовленная из сосновой смолы. В продаже можно встретить спиртовой раствор канифоли или пасту на ее основе.

Это вещество играет в пайке роль флюса. С помощью канифоли спаиваемые детали изолируются от воздуха, что препятствует образованию тонкой оксидной пленки на их поверхностях. Посредством канифоли залуживают жало паяльника, покрывая его тонким слоем припоя, то же самое проделывают и со спаиваемыми деталями перед их соединением. В результате детали значительно легче соединяются друг с другом, а соединение получается более однородным и прочным. Без этого под действием высокой температуры жало паяльника и провода окисляются в течение нескольких секунд.

И тогда пайку произвести будет невозможно – по всему столу будут кататься остывающие блестящие оловянные капли, а детали при этом остаются разъединенными.

Если все же удастся поймать и «прилепить» несколько капель припоя, прочного соединения без обработки канифолью не получится, так как остывающий сплав не соединится со всей поверхностью. Даже небольшое механическое воздействие может привести к обрыву именно в месте подобной пайки, а электропроводность такого провода или клеммы будет значительно отличаться от той, что обеспечивает правильная пайка залуженных деталей.

Выбираем инструмент и материалы

Чтобы пайка стала успешной, потребуется всего лишь электропаяльник, а из материалов – припой и канифоль.

В особых случаях может понадобиться также паяльная кислота или дополнительный набор специальных флюсов. Тогда с помощью паяльника и припоя вполне возможно соединить не только медные провода и латунные детали, но даже нержавеющую сталь. Но для начала лучше все же овладеть самой элементарной пайкой медных проводов и соединений с латунными деталями электроприборов. Для таких операций вполне достаточно иметь обыкновенный припой из олова и канифоль, не считая паяльника.

Для удобства работы можно подготовить негорючую подставку для паяльника, так как размещать раскаленный электроприбор на столе или верстаке и не слишком удобно, и пожароопасно. Кроме того, нужно проследить за расположением провода и розетки, чтобы случайно не зацепить провод рукой или одеждой.

Профессионалы знают, что универсального паяльника не существует, поэтому для каждого вида работ – спайка тонких проводов, пайка электросхем или плат, спайка массивных деталей – используют разные по мощности и диаметру жала паяльники.

Хорошо, если у прибора есть терморегулятор, позволяющий температуру прогрева установить заранее.

Более дешевые варианты электропаяльников такой опции не имеют, кроме того, разные модели могут существенно отличаться по своей мощности.

Если опыта работы с паяльником нет, то вполне подойдет инструмент средней мощности (до 40 Вт). С помощью такого прибора можно осуществлять спайку проводов, соединение проводов с клеммами. А вот спаять толстые металлические детали будет уже сложнее, так как потребуется дольше прогревать металл, а это чревато образованием упоминавшейся выше оксидной пленки.

В продаже можно встретить канифоль в разных формах. Особых преимуществ у какого-либо ее вида нет, но твердую канифоль легче хранить.

Припой выпускается в виде тонкой оловянно-свинцовой проволоки. Толщина может быть различной – от 2 до 6 мм. Состав припоя также различается. Обычно в маркировке указано процентное содержание свинца. По нему можно вычислить и содержание олова. Более прочным считается сплав, где свинца больше, но у него и выше температура плавления. Припой в брусках обычно содержит больше олова.

Существует так же припой в виде тонкой трубки, свернутой в рулон и заполненной канифолью или другим флюсом. В некоторых случаях использование такого припоя дает неплохой результат.

Технология пайки

Самая простая технология пайки для начинающих состоит из нескольких последовательно выполняемых операций.

1. Подготовка паяльника.
2. Подготовка спаиваемых поверхностей.
3. Непосредственно пайка.

На первом этапе необходимо привести паяльник в рабочее состояние. Следует удобно расположить инструмент на подставке, а после этого включить его в электросеть, следя за расположением провода. Затем зачистить жало паяльника, так как простого его нагрева обычно недостаточно, иначе припой не будет к нему приставать, а пайка окажется невозможной.

Зачистку проводят мелким напильником или надфилем, в некоторых случаях – наждачной бумагой. По окончании зачистки жало протирают плотной тканью.

Для зачистки жала можно воспользоваться поверхностью сосновой доски или бруска, по которой необходимо поводить жалом паяльника. В результате оно очистится от нагара и окислов, а также покроется тончайшим слоем смолы.

Когда нагар и оксидная пленка будут удалены, жало паяльника необходимо залудить во избежание образования новой оксидной пленки. Для этого понадобится канифоль, а затем и припой.

Правильно паять паяльником с канифолью несложно, для этого разогретое и зачищенное жало паяльника нужно погрузить в канифоль. От соприкосновения с раскаленной медью канифоль начнет плавиться, жало покроется ее тонким слоем. В процессе работы (если паяльник достаточно прогрет) канифоль будет активно испаряться, наполняя воздух хвойным запахом. Дышать этими парами не следует, поэтому комната, в которой происходит пайка, должна быть хорошо проветриваться.

Обработанное канифолью жало паяльника уже можно использовать для работы. Если на спаиваемых поверхностях есть припой, вполне можно обойтись и им. Необходимо расплавить каплю припоя и присоединить отпавшую деталь. Иногда этого достаточно, чтобы восстановить соединение.

Пайка оловом требует несколько больших усилий, но и соединение обычно получается более прочным.

Чтобы пайка была по-настоящему качественной, необходимо залудить не только жало паяльника, но и соединяемые поверхности. Для этого их прогревают и наносят жалом паяльника тонкий слой канифоли, а уже после этого – припой.

При лужении проводов их прогревают и помещают на поверхность канифоли, которую надо постараться расплавить так, чтобы она распределилась по всей свободной от изоляции поверхности провода. Затем залуженным жалом расплавляют небольшое количество припоя и наносят его на провод, распределяя по всей поверхности. О качестве лужения можно судить по цвету провода. Если он стал серебристым, можно считать операцию успешной. То же проделывают с другим проводом или клеммой. Если поместить деталь на поверхность канифоли нет возможности, следует воспользоваться жалом паяльника.

Рекомендации

При осуществлении пайки, как правило, не хватает «третьей руки». В одной нужно держать паяльник, в другой – провод, а вот деталь лучше закрепить в тисках или с помощью зажима.

Большое количество припоя совсем не означает, что соединение будет обязательно прочным. Лучше качественно подготовить поверхности и обойтись минимальным количеством олова.

Вся процедура пайки не должна превышать более 2 секунд, поэтому важно тщательно подготовиться к ней.

Для удержания мелких деталей необходимым инструментом станет пинцет.

Нельзя перегревать плату, иначе могут отслоиться контактные дорожки.

Некоторые радиодетали также следует подвергать минимальному нагреву.

О том, как правильно паять, смотрите далее.

Как научиться паять паяльником провода с нуля: технология пайки своими руками

Радиолюбители рано или поздно сталкиваются с пайкой. Это ответственный процесс, к проведению которого нужно подойти с особой тщательностью, чтобы добиться действительно качественного результата. Пайка является тем делом, мастерство в котором приходит с опытом, и здесь нужно не только знать основы, но и тренироваться в выполнении различных соединений. Работа будет сложнее, если она ведется с тонкими соединениями. Рассматривая методику «как научиться паять паяльником», начинайте с самых простых способов.

Подготовка к пайке

Для подготовки к процессу купите все необходимые материалы, которые пригодятся в дальнейшем. Для каждой отдельной пайки потребуется свой набор инструментов и расходных материалов. Для обучения не рекомендуется брать слишком дорогие вещи. Достаточно стандартных припоев и обыкновенного инструмента, чтобы освоить основы данного дела. Если смотреть на уроки «как научиться паять паяльником с нуля», там все будет объясняться на предельно простых и общедоступных материалах.

Ответственным моментом как для любительской, так и для профессиональной пайки является подготовка материалов. Жало паяльника необходимо зачистить от следов предыдущего использования, также оно должно иметь подходящую форму. Если эти условия не будут соблюдены, то качество соединения сильно пострадает, не говоря уже о том, что спаять детали не получится вообще.

Выбор паяльника и зачистка жала

Зачистка места пайки и обработка участков от окисления – важные элементы подготовки. Хоть это и не имеет прямого отношения к технологии «как правильно паять паяльником провода с канифолью», но без предварительной подготовки не удастся добиться даже удовлетворительных результатов. Если говорить о более сложных соединениях, там все сопутствующие процессы займут больше времени и окажутся более важными, чем сама пайка. Главной задачей подготовительного процесса является создание условий, в которых соединению не будет мешать ничего лишнего.

Минимальный набор для пайки

Главный инструмент здесь – паяльник. Более продвинутые мастера могут использовать паяльные станции, но принцип проведения процедуры от этого не меняется. Для обучения подойдут практически любые модели достаточной мощности. Если инструмент будет с возможностью регулировки температуры – это станет дополнительным преимуществом. В ином случае – нужно подбирать подходящий паяльник с номинальной мощностью.

Минимальный набор для пайки микросхем

Вторым обязательным элементом минимального набора является припой. Рассматривая самые простые уроки на тему «как научиться паять паяльником для чайников», можно отметить указания по выбору припоя и советы, как с ним обращаться. На рынке предложено много универсальных вариантов, которые подойдут для начинающих. Они не сильно дорогие, поэтому можно сразу взять несколько для пробы. Иногда приходится постигать все на собственном опыте, а не по таблицам подбора. Припой служит для непосредственного соединения проводов. Он расплавляется и наносится на нужный участок. После остывания образуется прочное неразъемное соединение.

Флюсы становятся завершением набора, но они не менее важны для работы с паяльником. С их помощью происходит защита от окисления и других негативных для пайки вещей. Без флюса не удастся ровно покрыть поверхность проводников. При пайке приходится учитывать некоторые особенности флюса. Есть специальные руководства по тому, как правильно паять паяльником провода с кислотой, канифолью и прочими видами флюса. Все это касается уже более сложных операций, тогда как для начала все особенности будут выглядеть практически одинаково.

Выбор флюса и припоя для пайки

Технология пайки паяльником

Вопросами «как правильно паять паяльником провода на наушниках» и «как создавать прочие виды соединений» задаются многие, кто столкнулся с необходимостью простого ремонта проводов. В таких случаях действительно проще обойтись своими силами, чем обращаться к мастеру. Первым делом нужно убедиться в чистоте поверхности и наличии подходящей заточки.

Следующим шагом является лужение жала. Для этого инструмент нужно включить в сеть и прогреть до максимальной температуры. После этого зачищенное жало погружается в канифоль. Затем, пока оно еще не остыло, его погружают в припой. Материал должен обволакивать основную рабочую часть инструмента.

Лужение жала паяльника

«Важно!

Далее нужно убедиться, что на проводах нет ржавчины, грязи, лака, жира и других лишних веществ.»

Соединяемые детали должны быть полностью чистыми. На поверхность соединяемых проводов наносится выбранный флюс. Разогретым паяльником нужно взять небольшое количество припоя, помещающееся на жале, и переместить его на участок соединения. Несмотря на кажущуюся простоту, здесь требуется навык, чтобы сделать это ровно и четко. Припой не всегда нормально берется и растекается. Проблемы с температурой, неподходящим флюсом и прочими компонентами всегда усложняют работу.

Жало паяльника с припоем подносится к месту соединения и прикладывается всей лопаткой. Новички часто стараются сделать это слишком аккуратно и переворачивают жало над проводами, чтобы припой стек, или подносят жало боком, что не позволяет материалу нормально стекать вниз.

Нанесение припоя на провод

После нанесения припоя инструмент нужно сразу же убрать от места пайки. У профессионалов процесс проходит достаточно быстро. Просматривая уроки и обучаясь, как правильно паять паяльником для чайников, можно не спешить, так как опыт приходит со временем. Качественно выполненная пайка не имеет трещин, наплывов и шероховатостей. Это ровные блестящие контакты.



Советы по пайке

Новичкам нужно усвоить несколько основных советов, которые помогут повысить качество работы:

• Не стоит начинать обучение с алюминиевых деталей. Они одни из самых сложных, так как на их поверхности очень быстро образуется окислительная пленка. Чтобы избежать проблем, нужны тщательная подготовка и обработка.
• Рекомендовано внимательно следить за температурой разогрева, так как у каждого припоя своя отметка плавления. Если жало будет слабо разогрето, то соединения не получится, а слишком высокая температура приводит к закипанию припоя, что также негативно влияет на общий результат.
• Вне зависимости от вида металла, с которым ведется работа, флюс наносится непосредственно перед пайкой, чтобы он не высох и не растекся.
• Чтобы повысить качество, для каждого металла подбирается свой флюс, максимально схожий по свойствам с соединяемыми проводами. Это увеличит крепость и долговечность соединения.

Заключение

На первых этапах обучения важно понять сам принцип создания соединения. Он практически одинаков во всех случаях. Для мастера главным моментом является подбор подходящей температуры и прочих режимов. Освоив начальные этапы на самых простых вещах, потом уже можно рассматривать особенности, как правильно паять паяльников провода к плате, как заменять контакты на микросхемах и как запаивать трещины на металлических изделиях.

С самого начала нужно усвоить принципы качественного соединения, чтобы потом на основе этого развиваться. Только усвоив основу, сколько бы времени это не заняло, стоит продвигаться дальше.

Как правильно паять паяльником: инструкция для чайников

Выбор флюсов и припоев

Поскольку качество соединений при пайке во многом зависит от правильного выбора флюсов и припоев, эти материалы следует рассмотреть более подробно. В настоящее время существует большое количество этих компонентов, подходящих практически для всех видов пайки.

Основной функцией флюсов является протравливание металлических деталей, удаление оксидной пленки и последующая защита поверхности от коррозии. Покрытие флюсом гарантирует ее чистоту, хорошее смачивание и растекание олова.

Флюсы подбираются в соответствии с металлами и сплавами, которые требуется соединить. В состав любого флюса входят металлические соли, щелочи и кислоты, активно реагирующие на повышение температуры. В связи с этим, существует условное деление этих материалов на два типа.

Первый из них является активным, его основой служат соляная, хлорная и другие неорганические кислоты. Их агрессивное воздействие на металл требует быстрой смывки по окончании работы. Это единственный недостаток таких флюсов, зато с их помощью можно соединять практически любые металлы. Они выпускаются в жидком виде и считаются более удобными для нанесения. В них добавляются спирт или глицерин, которые полностью испаряются при нагревании.

Второй тип флюсов состоит из канифоли и применяется для соединения цветных металлов. Для стальных деталей они считаются менее эффективными. По окончании работы канифоль необходимо смыть, поскольку со временем она вызывает коррозию и становиться проводников электротока при длительном нахождении во влажной среде.

Припой для работы подбирается легче. В основном используются соединения из свинца и олова с маркировкой ПОС. Процент содержания олова обозначается цифрами, идущими после букв. Большее содержание олова в припое обеспечивает более высокую механическую прочность и электропроводность соединений. Одновременно снижается и температура плавления припоя с высокой долей олова. Добавление свинца нормализует застывание и не дает олову растекаться.

Некоторые современные припои выпускаются без свинца (БП), вместо которого добавляется цинк или индий. Они отличаются более высокой температурой плавления, но соединения получаются более прочными и устойчивыми к коррозии. И, наоборот, существуют припои из легких сплавов, способные растекаться, начиная от 90-110 градусов. С их помощью выполняется соединение компонентов, обладающих повышенной чувствительностью к перегреву.

Что представляет собой процесс спаивания

Пайка выполняется, когда необходимо соединить две детали.

Перед процессом необходимо подготовить компоненты: очистить от грязи и удалить оксидную пленку в месте спаивания, так как наличие даже небольших загрязнений или окисления помешает надежной стыковке материалов.

При выборе припоя нужно руководствоваться правилом – температурный режим плавления припоя должен быть ниже температуры плавления элементов, которые планируется соединить.

Порядок действий в технологии пайки:

Поверхности деталей необходимо зачистить от грязи, ржавчины, окисной пленки и пр., так, чтобы появился блеск основного металла. Для удаления окисления и его предотвращения в дальнейшем необходимо покрыть детали в месте соединения флюсом. Нанести его можно кисточкой тонким слоем.

Альтернативой второму этапу может быть вариант обработки, называемый лужение. Используется в основном для обработки проводов. Зачищенный провод кладется на канифоль, прогревается паяльником, провод необходимо поворачивать, чтобы он весь оказался в расплавленной канифоли, далее наносится тонкий слой расплавленного припоя, который на химическом уровне соединяется с основным металлом (можно взять капельку припоя непосредственно паяльником и нанести на деталь).

Наносится дополнительно флюс, чтобы избежать окисления при нагреве. Разогретым паяльником наносится припой.

Для легкости понимания прилагаем фото-инструкцию, как правильно паять.

Преимущества и недостатки пайки

Самым главным преимуществом пайки перед другими видами соединений проводов является надёжность. Спаянный электрический узел в плане надёжности может уступить лишь соединению, выполненному сваркой.

На весь период эксплуатации вы можете забыть о спаянном соединении, никакого дополнительного обслуживания оно не потребует.

Пользуясь пайкой, вы можете соединить проводники разные по сечению, одножильные с многожильными.

Этот метод относится к низким по себестоимости. Главное, чтобы у вас был паяльник, а припой с канифолью стоят совсем недорого, при этом расход их совсем мизерный.

Также несомненным преимуществом пайки является то, что с её помощью можно одновременно соединять более 2-х проводов.

К недостаткам пайки можно отнести высокую трудоёмкость и обязательное наличие навыков в пользовании паяльником.

Что такое пайка и в чем суть процесса

Конечным результатом пайки является соединение между собой двух металлических элементов. Сам процесс спаивания обеспечивается независимым металлом с гораздо более низкой температурой плавления. Именно этот металл выполняет функцию припоя.

Каждый способ пайки основывается на принципе прогрева металлических элементов в точке соединения. Температура прогрева должна превышать температуру, при которой плавится металл, используемый для припоя. В подобном режиме металл припоя, будучи расплавленным, свободно затекает в промежутки и щели между деталями, проникая частично даже в саму металлическую структуру. После застывания в данном месте происходит образование механической связи и электрического контакта.

Существует два основных условия, без соблюдения которых решение задачи, как правильно паять будет просто невозможно:

• В точке спаивания элементы должны быть максимально чистыми. Соединение с поверхностью осуществляется на молекулярном уровне, и даже небольшая грязь или пленка окисла значительно снизит надежность контакта. Вполне возможно, что детали вообще не соединятся.
• Соблюдение температурного режима, о котором говорилось ранее. В случае недостаточной разницы температур, кристаллическая решетка припоя не сможет нормально сформироваться из-за термической усадки во время застывания.

Медь и ее сплавы хорошо соединяются традиционными припоями. Они годятся для стали, алюминия и других металлов. Единственным серьезным ограничением считается пайка крупных металлических деталей из-за невозможности их прогрева до нужных температур.

Чаще всего припой состоит из оловянно-свинцового сплава, в котором может содержаться различное количество олова. Процент содержания отображается в маркировке, например, ПОС-40 или ПОС-60. От этого показателя зависит и температура плавления, составляющая для первого припоя – 235 градусов, а для второго – 183 градуса. Еще ниже температура плавления припоя ПОСВ-33, состоящего из олова, свинца и висмута. Для соединения алюминиевых деталей требуются специальные припои с высокой температурой плавления.

Другим важным компонентом являются флюсы, с помощью которых металлические поверхности очищаются от окисей в виде пленок. Наибольшее распространение получила канифоль, защищающая нагретый металл от соприкосновения с воздухом.

Как правильно паять паяльником – советы, видео

Поверхности обрабатываемых деталей перед пайкой очищают наждачной бумагой и обезжиривают бензином или ацетоном. Затем их нужно установить и закрепить в исходном положении. После этого можно разогреть паяльник и приступать к пайке одним из двух основных способов.

1. При подаче припоя на детали с паяльника , на приборе сначала нужно расплавить некоторое количество припоя, а затем поднести жало к соединяющим заготовкам и прижать его. В это время флюс должен начать вскипать и испаряться. В это время наконечником прибора следует распределить припой по стыку.

2. При подаче припоя на соединяемые детали, сначала с помощью паяльника разогреваются сами заготовки. После того как они достигнут необходимой температуры, нужно будет подать припой в стык между деталью и паяльником или на деталь. Расплавляющийся припой начнет заполнять стык.

Выбор способа соединения зависит от характера выполняемой работы. Первый способ подойдет для пайки мелких деталей, а второй для соединения крупных изделий.

Во время работы с паяльником необходимо соблюдать некоторые требования:

1. Хорошо прогревать прибор и соединяемые детали. Если припой размазывается, а не течет, значит нужно увеличить температуру нагрева паяльника.
2. Остатки кислотных флюсов следует обязательно смывать после пайки. Иначе через некоторое время соединение может быть разрушено коррозией. В качестве моющего средства можно применить щелочные вещества.
3. Нельзя во время процесса пайки вносить много припоя. Шов должен получиться слегка вогнутым. Лишний припой удаляется оплеткой или отсосом. Если жало прибора приобрело металлический блеск, значит припоя достаточно. О том, что припоя много, говорит измененная форма жала.

Качественный спай должен ярко блестеть. Пережженный припой выглядит матовым, однако в некоторых случаях он допустим. Губчатая зернистая структура спая говорит о недостаточной температуре и о явном браке.

Как паять провода

На подготовительном этапе провода следует зачистить, скрутить и залудить:

• провод опускается в ванночку с канифолью;
• капля припоя с помощью паяльника распределяется по медным жилам;
• чтобы покрытие было со всех сторон, в процессе лужения провод необходимо поворачивать и прогревать;
• залуженный конец провода окунается в разогретый припой, излишки которого удаляются.

Одножильные провода перед спайкой очищаются до блеска. После этого их нужно окунуть в канифоль, соединить, несколько секунд прогреть и нанести припой. Для обеспечения надежной изоляции на оголенный провод надевается термоусадочная трубка, которая должна быть большего диаметра. Под воздействием высокой температуры она уменьшится и образует изоляцию проводов.

Если из-за наличия эмали или лака проводник не хочет лудиться, то можно применить обычный аспирин. Для этого таблетку нужно положить на дощечку и, прижав к ней проводник, прогреть его несколько секунд. Таблетка должна начать плавиться, а выделяемая кислота разрушать лак.

Препятствовать лужению на старых проводах могут окислы, которыми они бывают покрыты. Справиться с ними поможет та же таблетка аспирина.

Для лужения провода из алюминия необходим «Флюс для пайки алюминия». Он является универсальным, поэтому использовать его можно для соединения металлов с химически стойкой окисной пленкой. При этом во избежание коррозии не нужно забывать после пайки очищать изделия от остатков флюса.

Следует знать, что недопустимо скручивать вместе алюминиевый и медный провода. Фиксировать их можно только через промежуточный элемент, в качестве которого можно применить другой металл, клеммный зажим, разделение шайбами.

Для правильной пайки с помощью паяльника требуется тщательная подготовка деталей и инструментов. Во время самого процесса слой припоя всегда должен быть защищен флюсом. Для различных материалов подбирается соответствующей мощности прибор и необходимой формы жало. При выдерживании оптимального температурного режима и правильном соединении деталей пайка получится надежной и будет долго служить.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Припой и флюс. Для чего они нужны?

Пайка представляет собой процесс сваривания двух деталей. Только вместо электрода используется припой – сплав свинца и олова. Для смачивания спаиваемой поверхности, защиты от окисления применяется флюс. Обычно это – канифоль, изготовленная из смолы сосны. По виду и цвету напоминает кусок янтаря.

Припой выпускается в виде проволоки или трубки с флюсом внутри. Первый вариант – более популярен. Флюс в любом случае используется.

В зависимости от способов соединения, пайки проводов, подбирается соответствующий вид припоя. Чем он темнее, тем больше в нем содержится свинца, на большую температуру плавления он рассчитан.

Для домашних целей оптимально подходит припой марки ПОС 60, температура плавления которого – около двухсот. Несмотря на низкое содержание свинца и высокого – олова, соединение будет достаточно прочным.

Флюс

Флюсом называется вспомогательное вещество, которое используется для освобождения деталей во время пайки от продуктов окисления. Также флюсы способствуют растеканию металла при пайке.

В продаже имеется огромное количество флюсов для пайки. Имеются как нейтральные, так и в разной степени активные в отношение металлов флюсы.

Самой популярной основой для флюса является канифоль. Она легкоплавка и начинает кипеть уже при нагреве до 250 ˚С.

Чтобы научиться как паять паяльником с канифолью, нужно обязательно знать, что после пайки следует полностью удалить остатки канифоли с металла, в противном случае на этом месте произойдет окисление металла.

Также благодаря своим гидролизующим свойствам, канифоль увеличивает проводимость на месте пайки, чем нарушает работу электронных устройств.

Также лучше всего подбирать флюс под тип металла, с которым намечается работа – это обеспечит высокое качество работы.

Процесс пайки проводов

Рассматривая многочисленные фото, показывающие как правильно паять, можно подумать, что это – ужасно сложный процесс. Определенная доля истины в этом есть. Нужны навыки, без которых не обойтись. В частности – умение пользоваться плоскогубцами, пинцетом, флюсом, припоем, следить за состоянием паяльника.

Придется много чему учиться, чтобы делать всё качественно. Пайка печатных плат – действительно ювелирно тонкая работа, без многочисленных предварительных тренировок не обойтись.

Начать можно с простого соединения проводов. Потом переходить к более сложным, ответственным конструкциям.

Чтобы научиться паять канифолью и оловом и, самое главное, понять, как это делается, немного потренируемся:

• Возьмем многожильный медный провод;
• Разрежем его на 12 кусков длиною 40 мм;
• Зачистим концы на 5 мм со всех сторон;
• Берем один провод плоскогубцами и начинаем залуживать его торцы. Сначала подносим к нему жало паяльника, разогреваем. Потом покрываем тонким слоем канифоли. Сверху равномерно наносим припой.
• Когда залудим паяльником 12 проводов, начинаем их спаивать. От того, как качественно это будет сделано, будет зависеть прочность нашей конструкции.
• Накладываем торцы проводов друг на друга, прогреваем, наносим флюс и припой.
• Ждем остывания стыков. Не дуем, не охлаждаем слюнявыми пальцами.
• В результате у нас должен получиться равносторонний кубик.
• Кладем его на ладонь и – сжимаем. Если пайка была качественной, то провода не отойдут друг от друга. Если нет – то неплохо было бы еще потренироваться!

Сейчас можно встретить различные мастер-классы с фото и видео иллюстрациями как пошагово правильно паять, делать это качественно.

Сложного в этом деле практически ничего нет

Важно следить за состоянием паяльника, чтобы он сильно не перегревался, не охлаждался.

Чутье, когда настало время паять приходит со временем после многочисленных тренировок. Естественно, сначала будет всё смотреться и получаться коряво. После многочисленных проб и ошибок выработается свой стиль работы, а сама пайка будет выглядеть всё лучше и лучше.

Подбираем паяльник

Если вы не занимаетесь радиоделом профессионально (скорее всего это так, иначе вы не изучали бы этот материал), у вас в арсенале обычный паяльник в одном экземпляре. О паяльной станции речь и вовсе не идет, поскольку это достаточно дорогой (хотя и очень удобный комплект). Но для начинающего мастера это излишество.

Вернемся к паяльникам. Классика — это нихромовый нагреватель и медное жало. На самом деле, это лучшее сочетание, но для ручного управления. Никакого контроля за температурой, плавный медленный нагрев. При этом медное жало отлично держит градус, и зачастую компенсирует теплоотвод в месте пайки. Еще одно преимущество — мягкий материал позволяет формовать любую конфигурацию наконечника. Можно буквально расклепать и выпилить жало под конкретный вид пайки.

Единственный недостаток — медь быстро выгорает, и такой тип жала фактически является расходным материалом. Его постоянно приходится обтачивать напильником.

На иллюстрации изображена классическая форма «отвертки». Универсальный кончик для большинства любительских работ.

Если ваш «нагревательный прибор» оснащен регулятором температуры — необходимо учитывать инертность меди. Заданную цифру он набирает медленно, и также неторопливо остывает.

Керамическое жало с серебряным напылением — это современный аксессуар. Если стоит вопрос, как работать с деталями SMD формата, или как выпаять микросхему из двухсторонней платы — это ваш вариант. Однако им не так удобно паять мощные теплоемкие провода и контакты.

Такой паяльник моментально греется, и на нем можно точно контролировать градусы (при наличии регулятора).

Способ нагрева может быть любым. Такой же керамический нагреватель, как и жало, или нихромовый. Еще на медных паяльниках применяются индукционные нагреватели, но это скорее экзотика.

Что нужно для пайки паяльником

Чтобы что-то припаять, вначале необходимо подготовить все необходимые для данного процесса инструменты.

Разумеется, потребуется сам паяльник. Для работы в домашних условиях оптимальным вариантом будет паяльник с мощностью от 15 до 30 ватт. Выбор мощности прибора напрямую зависит от того, что именно планируется паять

Для простых деталей подойдёт паяльник с минимальной или средней мощностью, в то время как для более профессиональной пайки наиболее практичным будет прибор в 40 ватт.
Обязательно потребуется припой, который очень важно грамотно подобрать. Основная функция припоя состоит в создании неразъёмного соединения в процессе пайки

В настоящее время существует несколько типов припоя, которые предназначены для решения различных задач (медные, серебряные, оловянные, свинцовые и т. д. ). Однако для запайки контактов в микросхеме или для обычного соединения проводов вполне подойдёт канифоль. Использовать её в электротехнике не рекомендуется, поскольку кислоты, которые содержатся в канифоли, могут попросту разрушить контакты и уничтожить сложные части схемы. Следует помнить, что только правильно подобранный припой способен обеспечить наилучшее соединение деталей.
При работе с паяльником для чистки и залуживания «жала» прибора потребуется использовать флюс — специальная смесь органического или неорганического происхождения, необходимая для удаления с наконечника инструмента частиц кислот, выделяемых припоем. Флюс бывает в виде порошка, жидкости или пасты. Несмотря на огромный выбор разных флюсов, самым универсальным и наиболее эффективным считается флюс, изготовленный из канифоли.

Чтобы с максимальным удобством и комфортом можно было пользоваться паяльником, следует подготовить для него специальную подставку. Поскольку прибор имеет очень высокую температуру нагрева, чтобы не прожечь вещи или предметы обязательно нужно подготовить подставку, выдерживающую высокие температуры.
Потребуется напильник. Чтобы процесс запаивания проходил просто, необходимо заточить и очистить наконечник паяльника напильником. Главное, чтобы «жало» инструмента было ровным и не имело признаков нагара.
Также для работы с прибором понадобятся тиски или пассатижи — с их помощью можно чётко фиксировать провода или платы, направлять их в нужное положение в процессе запаивания. Если этих инструментов не оказалось под рукой, на крайний случай можно воспользоваться пинцетом.
По окончании работы с инструментом нужно будет воспользоваться спиртом, при помощи которого можно смыть следы флюса.

Имея под рукой все необходимые инструменты, можно приступать к работе с паяльником.

Применение флюса

Чтобы припой и материал проводов вступили во взаимодействие друг с другом, и соединение получилось качественным, провода необходимо очистить от оксидной пленки и только после этого паять их. Для очистки можно использовать наждачную бумагу, а для последующей обработки взять специальное вещество – флюс.

Флюс не только очистит медные провода, но и создаст тонкую защитную пленку, препятствующую окислению материала.

Допускается применять как твердый флюс – сосновую канифоль, так и жидкий – различные виды паяльных кислот или самодельный состав.

Иногда, чтобы правильно и крепко припаять медные провода друг к другу или к какому-либо металлическому предмету, пользуются только жидким флюсом. Приготовить его можно, растворив обычную сосновую канифоль в этиловом спирте. Паяльную кислоту готовят самостоятельно, растворив гранулы цинка в соляной кислоте в пропорции 412 грамм цинка на 1 литр кислоты. Но лучше все-таки купить готовый флюс, соответствующий всем стандартам качества, поскольку принесение кислотных составов для медных проводов нежелательно.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Подготовка к процессу пайки

Перед началом работ необходимо подготовить паяльник, материалы, инструменты и рабочее место.

Рабочий участок рекомендуется снабдить:

1. Подставкой , на которой будет располагаться разогретый прибор. На ней же нужно будет расположить флюс, «крокодил» и кусочки поролона, которые нужны для чистки жала.

2. Штативом, на котором будут размещены: держатель для паяльника, ванночка с канифолью, зажимы.

В набор необходимых инструментов входит:

• напильники;
• круглогубцы;
• кусачки;
• пассатижи;
• пинцеты;
• наждачная бумага;
• нож.

Подготовка паяльника

Перед работой с паяльником, его жалу придают определенную форму. Делается это с помощью напильника. Наиболее используемые формы – на срез и угловая. Ножевидная применяется для выпаивания выводов разъема или нескольких контактов микросхем.

Жало рабочего инструмента должно быть равномерно покрыто припоем. С «грязным» жалом паять будет затруднительно. Поэтому холодный паяльник с помощью напильника нужно почистить до меди, из которой изготовлено жало.

После этого прибор следует нагреть и последовательно касаться им то канифоли, то припоя. Делать так следует несколько раз, добиваясь равномерного покрытия жала припоем. После этого можно начинать пайкой соединять металлические детали.

Подготовка флюса

Выбор нужного флюса является решением одной из важных задач пайки. Необходим он для того, чтобы спаиваемые поверхности во время нагрева не окислялись. В противном случае спайка получится неустойчивой и рыхлой. Ее можно будет очень легко повредить. Поэтому качество флюса определяет трудность или легкость процесса пайки, и то, как прочно будет соединяться обрабатываемый материал.

Флюсы должны быть подобраны под подготовленный для пайки материал:

1. Для соединения проводов и микросхем применяется широко известная канифоль. Внешне это кристаллическое прозрачное вещество красно-коричневого, красного, желтого или оранжевого оттенка похоже на янтарь.

2. Для пайки труднодоступных или неудобно расположенных деталей используется канифольно-спиртовый флюс. Для его получения канифоль нужно раздробить до состояния песка и растворить в денатурате или техническом спирте. Наносится он на заготовки кистью, а хранится в плотно закрытой емкости.

3. Для оцинкованного железа применяется флюс ЛК-2, который состоит из хлористого аммония, хлористого цинка, этилового спирта и канифоли.

4. Для нержавейки используется ортофосфорная кислота.

5. Хорошо подготавливают поверхность стойких металлов активные кислые флюсы на основе хлорида цинка.

6. Для пайки стали эффективными флюсами считаются паяльные кислоты и водные растворы на основе хлористого цинка.

Следует знать, что для пайки нержавеющих сталей необходимы более активные флюсы, чем для обработки низколегированных и углеродистых материалов. Чугун нужно паять высокотемпературной пайкой, поэтому электрический паяльник с ним не справится.

Припои для пайки

С помощью чистого олова соединять детали очень дорого, так как это ценный материал, поэтому используют его довольно редко.

Самое лучшее качество пайки получается после применения припоев, которые содержат свинец. Однако этот материал является вредным.

Чтобы во время работы не держать в руке горячий припой, его удерживают плоскогубцами или размещают на специальном приспособлении.

Как паять паяльником с канифолью?

Канифоль считается классическим веществом, применяемым при пайке. Весь принцип работы остается прежним, основные отличия заметны только лишь на этапе обезжиривания.

Особенность канифоли в том, что это твердая смола. Чаще всего она находится в небольшой металлической баночке с герметичной крышкой.

Несмотря на многообразие современных жидких припоев, канифоль все еще остается востребованным материалом. Многие радиолюбители уверены, что только с ее помощью можно произвести качественную и быструю пайку.

Особенность того, как правильно паять с канифолью, состоит в том, что необходимо прижимать жало и провода к самой смоле. После этого наноситься припой. Цель действий в том, чтобы добиться равномерного покрытия детали припоем.

При таком выборе флюса стоит учесть один момент. Канифоль совместима не со всеми металлами, поэтому для выполнения сложной пайки стоит подобрать другой флюс, подходящий ко всем деталям.

Пайка паяльником для начинающих. Урок для детей

Все мы когда то были в самом начале пути и у каждого из нас был миллион вопросов. Теперь эти вопросы появились и у тебя. Постараюсь тебе рассказать, с чего начать первые шаги в освоении пайки и как при этом не совершать ошибок.

Давай начнём с определений.

1) Что такое пайка?

Пайкой зовётся процесс соединений двух деталей при помощи припоя.

Пример 1.

Первая деталь это печатная плата – основа. А вторая деталь – компонент, который будет к ней припаян. Вторых компонентов может быть сколько угодно в зависимости от сложности платы.

Пример 2.

Пайкой зовётся процесс соединений 2х проводов при помощи припоя.

2) Что такое паяльник и как с ним работать?

– Для пайки необходим инструмент – паяльник, который будет разогревать и расплавлять припой. Так как паяльник сильно греется, то у него обязательно должна быть своя подставка. Если не работаешь, то обязательно установи паяльник на подставку, её можно купить вместе с паяльником. Паяльник нельзя класть на стол и другие предметы, только на подставку. Паяльник нужно брать только за ручку и не дотрагивайся до его железной части, можно обжечься. Работать с паяльником можно только в присутствии взрослых.

Какой паяльник купить для обучения?

Начинающему подойдёт обычный недорогой паяльник, но прежде чем бежать за покупкой, давай разберемся с отличиями в них.

Для того чтобы ты смог комфортно учиться паять, выбери паяльник с мощностью 40-80 ватт. Этой мощности тебе хватит для пайки.

У паяльника есть жало, именно оно разогревает припой и это жало имеет разные формы для разных работ.

Очень тонкие жала нужны для пайки современных очень маленьких элементов на плате. Тебе такое жало сейчас никак не пригодится.

Для начала тебе подойдёт паяльник с жалом 3-4мм шириной, такой же ширины, как и штекер у твоих наушников. Им ты сможешь паять выводные микросхемы, конденсаторы, резисторы, провода и многое другое.

Есть ещё паяльники с очень большими жалами, но для наших целей они тоже не подходят.

3) С паяльником разобрались и дальше нам нужен припой.

– Припой – это сплав двух металлов – олова и свинца, их разогрели, смешали вместе и получился припой. Он выглядит как тонкий мягкий пруток серого цвета. Правильное название – трубчатый припой. Он продается в катушках или смотанный в пакетик. Именно припой делает соединение надежным. Но чтобы наша пайка хорошо получилась, нам нужен ещё и флюс.

4) Что такое флюс?

– Чтобы тебе было более понятно – флюсом можно назвать обычную канифоль, она продаётся там же, где и паяльники. Канифоль нужна для того, чтобы припой легко растекался по соединению и хорошо обволакивал 2 детали, которые мы сейчас будем паять. Без канифоли или флюса паять будет трудно, припой будет очень плохо растекаться.

5) Процесс пайки.

Мы купили паяльник с нужным жалом, купили подставку, припой и канифоль.

Давай приступим.

Поставь паяльник в подставку и включи его в розетку. Делать это можно только в присутствии и под контролем взрослых! Теперь необходимо подождать примерно 5 минут, пока паяльник разогреется до нужной температуры.

Паяльники могут слегка дымить, в этом нет ничего страшного, но помещение необходимо проветривать или поставить вытяжку рядом с местом пайки. Дышать этим дымом не нужно.

Для урока я взял старую плату и конденсатор.

Берём в левую руку припой(если ты не левша, если левша, то наоборот), а в правую разогретый паяльник. Канифоль в баночке находится у нас с правой стороны. Дотрагиваемся жалом паяльника до припоя, припой прилип к жалу, припой можно положить на стол. Теперь мы жалом дотрагиваемся до канифоли. После этого сразу начинаем паять. Наша задача состоит в том, чтобы припой перетек с жала на наше соединение. Дотрагиваемся до нашего соединения жалом и держим 3 секунды, за это время припой должен перетечь с жала на наше соединение. В канифоль жало можно окунать много раз, ничего страшного в этом нет.

Теперь будем с тобой паять провода. Прежде чем паять провода, их необходимо скрутить вместе.

Скручивать можно двумя разными способами – -, и -|-. Принципиальной разницы нет.

После того, как мы скрутили провода, берем припой и паяльник, канифоль тоже рядом. Касаемся жалом до припоя, затем окунаем жало в канифоль и затем касаемся до нашей скрутки проводов на несколько секунд. Готово.

Чтобы закрепить материал, попробуй самостоятельно спаять несколько элементов и проводов.

Итак, первые шаги мы с тобой сделали, мы молодцы. На этом наш урок закончен, но ты можешь продолжать тренироваться) Успехов тебе.

Видео – наглядный урок.

Родители могут поддержать канал по этой ссылке.

Спасибо за чтение и просмотр. Подписывайтесь на канал “Технологии производства электроники”, нажмите колокольчик и поставьте лайк этой статье и видео. Пока пока)

Руководство по пайке для начинающих радиолюбителей

Знание паяльного ремесла открывает дверь в мир DIY-творчества, но есть некоторые советы по тому, как делать это наилучшим образом. Возможно, мы считаем само собой разумеющимся, что все знают искусство правильной пайки, но даже те из нас, кто паял годами, могут узнать что-то новое. Здесь будет несколько советов по паяльному оборудованию и правильной практике для начинающих радиолюбителей.

Хороший паяльник

Для начала необходимо выбрать хороший надежный паяльник, который не перестанет нагреваться в процессе работы как дешевый китайский вариант. Обычный паяльник представляет собой интегрированный блок с нагревательным элементом внутри, медным жалом на одном конце и проводом с вилкой – на другом. Предназначается для непосредственного включения в сеть 220 Вольт. К паяльнику целесообразно приобрести подставку со специальной ванночкой для губки по очистке жала. Это очень полезная опция, которая позволит держать жало всегда в идеальной чистоте, и грязь от флюса не будет растекаться по печатной плате.

Рабочая температура обычного паяльника всегда фиксирована, и её нельзя регулировать как на паяльной станции. Для выхода из этой ситуации рекомендуется иметь два паяльника: малой мощности (25-30 Вт) и большой мощности (50-75 Вт). Такой набор может выручить в большинстве рабочих ситуаций. Когда надо, например, припаять провод к шасси усилителя или к корпусу большого переменного резистора. Паяльник 75 Вт мощности запросто прогреет все большие металлические площадки. Для пайки в отверстия полностью можно обходиться паяльником на 25-30 Вт.

Паяльная станция

Когда жало не может поддерживать  достаточную температуру, припой не может плавиться и затекать в отверстия и клеммы должным образом. Паяльником на 25-30 Вт конечно можно прогревать соединение в течение длительного времени, но, несмотря на недостаток тепла для пайки, вы можете расплавить пластиковые детали и повредить плавкие электронные компоненты.

Для более профессиональной работы, когда требуется разные уровни температуры жала, следует применять паяльную станцию с регулятором мощности. Сейчас существует огромный выбор станций: с феном и без, аналоговые и цифровые, с индикаторами температуры и без. Конечно же, самый практичный и дешевый вариант – это аналоговая станция с регулятором температуры. При покупке следует также обращать внимание на разъем, соединяющий провод паяльника с самой станцией. Он должен иметь крепкую фиксацию и плотно держать штекер.

Обычные работы в радиолюбительском деле, которые требуют большей мощности, включают пайку заземляющих проводов на корпусах потенциометров и лепестках джековых разъемов. При сборке усилителей также может потребоваться несколько большая температура жала, чем обычно.

Какой нужен припой, или solder

Припой для радиомонтажных работ бывает двух видов: свинцовый и без свинца. Повышение осведомленности об опасностях для здоровья, связанных со свинцом, привело к принятию законодательства, ограничивающего использование припоя на основе свинца в производстве.

В 2003 году Европейским союзом была принята директива RoHS, ограничивающая содержание вредных веществ. Она часто упоминается как «директива без свинца», но также ограничивает использование других десяти веществ.

Свинцовый припой представляет собой  смесь олова и свинца в соотношении 60/40, которая плавится при температуре около 190 градусов Цельсия. Такой использовался во всех винтажных гитарах, педалях и усилителях. Также есть свинцовый припой 63/37, быстрый переход которого от жидкого к твердому может снизить риск «холодных» паяных соединений, когда детали могут двигаться до затвердевания припоя.

Бессвинцовый припой имеет более высокую температуру плавления, поэтому его немного сложнее использовать, и вам понадобится мощный паяльник. Это сплав олова, серебра и меди, и хотя бессвинцовые паяные соединения могут быть прочнее, они также могут быть более хрупкими.

Можно использовать специальный вытяжной вентилятор (smoke absorber), который вытягивает тяжелые металлы и пары припоя в угольный фильтр. При длительном паянии свинцовым припоем это является необходимым условием, что встречается скорее на производстве, а не в любительской практике.

Современный припой (solder) имеет внутри себя сердечник из флюса, предназначенный для восстановления оксидов металла в их металлическое состояние в точках контакта для  улучшения электрического соединения и механической прочности. Флюс также существует двух видов: кислотный или активный – используется для ремонта металлов и водопровода; и флюс канифоли (пассивный флюс) – используется в электронике.

Припой выпускается разной толщины, подходящие значения которого лежат в пределах 0,5 – 1 мм. Вероятно, самый оптимальный – это 0,7 мм.

Чистое жало

Большинство паяльников и станций имеют сменный наконечник или жало. Современные варианты совсем не обязательно обрабатывать напильником перед работой, поскольку они имеют специальное покрытие, предназначенное для длительной работы. Простое медное жало перед работой желательно зачищать напильником и облуживать припоем.

В радиолюбительской практике  могут использоваться разные формы наконечников в зависимости от выполняемой работы. Тонкие и острые жала идеально подходят для пайки ножек микросхем. При пайке на корпусах потенциометра, где необходимо распределить тепло по более широкой области, предпочтительно использовать плоское жало в виде отвертки.

Когда вы пытаетесь сделать паяные соединения, и расплавленный припой падает с жала, это указывает на то, что оно окислилось. Если оно выглядит тусклым и черным, а не серебристым и блестящим, это почти наверняка так.

Желательно чистить жало о смоченную водой губку после пары-тройки паек, это сделает каждую пайку чистой от нагари и грязи. Вместо губки существует также шерсть из латуни или нержавеющей стали. Такая практика удаляет излишки припоя с жала и предотвращает его окисление. Перед окончанием работы желательно оставить на жале немного олова.

Дата публикации: 30 November 2019

Пайка для начинающих | SoundGirls.org

Пайка – одно из самых полезных навыков звукооператора. Поначалу это может показаться пугающим, но, если вы знаете, как это сделать, сделать это на удивление легко. Это может помочь вам лучше понять ваше оборудование и поток сигналов, сэкономить ваши деньги, и нет ничего лучше, чем вынуть паяльник и сэкономить кабриолет, чтобы заставить сомневающихся замолчать. По этой теме написаны целые книги, и для ее совершенствования требуется практика, но я собираюсь изложить самые основы, которые вам понадобятся для начала.

Примечание по безопасности!

Паяльники, что неудивительно, сильно нагреваются! Следите за тем, чтобы рабочее место было чистым и хорошо проветриваемым, держите его только за ручку, всегда кладите обратно в держатель и не оставляйте без присмотра, пока он не остынет. Помните, что то, что вы паяете, также нагревается. Будьте осторожны, чтобы, например, не расплавить клей, удерживая печатную плату на месте. Я также должен указать, что вам не следует паять что-то на месте над собой, лежа на спине.Спасибо, Тим…

Оборудование

Вам понадобится:

Паяльник !: Покупайте лучшее, что вы можете себе позволить, потому что он прослужит вам долгие годы. Есть несколько разных типов, каждый из которых имеет свои преимущества. Утюги с питанием от сети могут быть автономными или поставляться со станцией, которая может контролировать температуру и давать вам ее показания. Станции также включают держатели и губки, так что у вас будет аккуратная установка. Утюги на батарейках или на газе намного более портативны, и вам не нужно полагаться на электросеть, чтобы их использовать.Утюги без контроля температуры могут с трудом паять более крупные предметы, потому что они поглощают тепло железа, пока оно не упадет слишком низко, чтобы быть эффективным.

Советы: существует целый мир железных наконечников. Для работы со звуком вам, скорее всего, понадобится конический наконечник с железным покрытием. Их нужно периодически заменять, поэтому держите несколько и регулярно чистите их.

Припой

: многие люди клянутся, что свинцовый припой обеспечивает лучшие соединения и с ним легче всего работать, но он также ядовит и вреден для окружающей среды.Свинцовый припой запрещен, по крайней мере, в ЕС, для использования в сантехнике и бытовой электронике из-за его опасных свойств. Он по-прежнему доступен для личного пользования. На рынке имеется множество бессвинцовых припоев, но они по-прежнему выделяют токсичные пары, имеют более высокую температуру плавления, а полученные соединения могут быть более хрупкими, чем традиционные свинцовые. Что бы вы ни выбрали, обратите внимание на процентное содержание каждого металла, присутствующего в вашем припое: разные комбинации будут иметь разные точки плавления и прочность.60% олова и 40% свинца – стандартный сплав, традиционно используемый для электроники. Большинство припоев поставляется с сердечником из флюса, который представляет собой смолу (канифоль в США), которая помогает связывать и укреплять ваши суставы и поддерживать их в чистоте. Вы можете купить припой и флюс отдельно, если действительно хотите, но это, как правило, используется для расширенного ремонта и не требуется для новичков.

Губка и металлическая вата. Когда весь припой содержал свинец, чистить наконечник влажной губкой было нормально. Однако бессвинцовый припой работает при более высокой температуре, и вода из губки может привести к тому, что утюг опустится ниже оптимальной рабочей точки, поэтому повторная чистка может привести к растрескиванию припоя и проникновению в наконечник.Использование латунной ваты позволяет избежать этой проблемы.

Присоска для припоя / фитиль для удаления припоя: они помогают счистить старый припой перед тем, как приступить к работе над новым соединением. Не просто расплавляйте и повторно используйте уже имеющийся припой!

Помогая прикасаться к утюгу

Плата для пайки / рука помощи: вы можете сделать плату для пайки из дерева и старых кабельных разъемов, поэтому вы просто вставляете кабель, который паяете, в соответствующее гнездо на плате, чтобы он оставался неподвижным. Вы также можете нарисовать электрические схемы над каждой из них, чтобы обращаться к ним по мере продвижения.Для некоторых приложений «рука помощи» может быть более полезной: она состоит из увеличительного стекла и двух зажимов типа «крокодил» на тяжелых басах, поэтому вы можете удерживать кабели на месте и лучше видеть во время работы.

Устройства для зачистки проводов и кусачки: вы можете обойтись одним ножом, но хороший набор инструментов для зачистки проводов сэкономит ваше время и избавит от нервозности, когда вы случайно перережете весь провод, который вы пытались зачистить.

Метод

Возьмем для примера перепайку сломанной ножки на XLR.

XLR с коротким замыканием на землю

Если вы используете новый металлический наконечник, вы можете «залудить его»: нагреть утюг и равномерно расплавить тонкий слой припоя на наконечнике, чтобы он стал блестящим. Это улучшает теплопередачу, защищает насадку от окислов и облегчает чистку. Регулярная чистка и повторное лужение наконечника улучшит качество стыков и продлит срок службы наконечника.

Как только все будет на месте, сначала нужно снять кожух с проводов. Запишите, какой провод куда идет (если вы когда-нибудь запутаетесь, просто обратитесь к схеме или откройте другой кабель на том же конце и сравните его с тем, который вы ремонтируете).Если осталось не так много проводов, с которыми можно было бы работать, не поддавайтесь искушению делать то, что нужно. При перемещении кабеля потребуется слишком большое усилие, и вскоре после этого он снова сломается (Единственное исключение состоит в том, что некоторые люди намеренно укорачивают опору заземления, как на фото, так как она сильнее и может выдерживать нагрузку, а не другие штифты. Это может быть сложно сделать и впоследствии отремонтировать, поэтому это более сложная техника). Отпаяйте другие ножки кабеля, обрежьте их до такой же длины и зачистите провода, пока у вас не будет достаточно для работы.Если снять слишком далеко назад, металл с разных ножек может соприкоснуться и вызвать всевозможные проблемы с сигналом. Если сломанная ножка все еще достаточно длинная, просто удалите старый припой из места соединения и оставьте две другие ножки прикрепленными.

Возьмите утюг в одну руку и протяните кусок припоя в другой. Затем важный момент: нагревайте провод, а не припой! Нужно нагреть провод и его разъем, чтобы они расплавили припой. Если вы нагреете припой напрямую и попытаетесь уронить его на соединение, он просто прилипнет к вашему утюгу.Удерживая утюг с одной стороны области, которую вы хотите соединить, коснитесь припоя на другой стороне. Он должен расплавиться и обтекать провод и разъем, связывая их вместе. Избегайте вдыхания паров! Продолжайте, пока вся область не будет покрыта, удаляя железо как можно скорее, чтобы минимизировать количество лишнего припоя, которое вам понадобится для его очистки. Нагрев проволоки займет всего несколько секунд; Если при прикосновении припоя к стыку ничего не происходит или он плавится только при длительном удерживании паяльника на месте, значит, ваше железо недостаточно горячее.Припой на стыке должен выглядеть чистым, блестящим и гладким. Если он тусклый или неровный, это признак плохого соединения и может снова сломаться. Вы можете просто распаковать и делать это снова, пока все не станет правильным!

Наконец, соберите компоненты и проверьте свой XLR с помощью кабельного тестера. Никогда не используйте непроверенный кабель после его пайки. Выключите утюг, положите его в безопасное место, пока он не остынет, и наслаждайтесь своим новым умением!

Дополнительные ресурсы

Иллюстрированное простое руководство по пайке (для электроники)

Лучшие паяльники для начинающих и профессионалов (2021 г.) – Clever Creations

Руководство покупателя – на что обращать внимание при покупке паяльника

Пытаясь найти лучший паяльник для ваших нужд, очень важно помнить о нескольких вещах.Между паяльниками много разных вариантов, и не все они подходят для ваших проектов. Например, для паяльника важно иметь правильную мощность и обеспечивать правильный температурный диапазон.

Давайте подробнее рассмотрим факторы, которые важны при принятии решения, какой паяльник купить.

Мощность / мощность

Выходная мощность паяльника – одна из его важнейших характеристик. Он измеряется в ваттах и ​​также обозначается как его мощность ватт .Достаточная мощность позволяет утюгу быстро нагреваться и легко поддерживать его температуру во время пайки. С маломощным паяльником вам будет сложно добиться хороших результатов, и у вас больше шансов получить грязные паяные соединения.

Имейте в виду, что более высокая мощность не означает более высокую температуру. Это влияет только на то, насколько быстро нагревается паяльник. Это сказывается не только при первоначальном нагреве утюга, но и во время пайки. Каждый раз, когда вы спаиваете соединение, утюг теряет тепло и его температура падает.Мощность влияет на то, как быстро он восстанавливает эту температуру.

Какая мощность лучше?

Типичные паяльники имеют мощность от 20 до 80 Вт. При покупке утюга необязательно использовать самую высокую мощность. Возможно, вам подойдет меньшая мощность, если вы не планируете паять компоненты с большой тепловой массой. Вместо этого вы можете сэкономить, купив что-нибудь менее мощное.

Паяльники можно разделить на несколько приблизительных категорий в зависимости от их мощности:

• <30 Вт.Я бы никогда не рекомендовал паяльники мощностью менее 30 Вт. У них недостаточно мощности, поэтому вам придется долго ждать, пока он нагреется. Во время пайки стыка они не отдают достаточно тепла для поддержания температуры.
• 30-50 Вт. У этих утюгов достаточно мощности, чтобы быстро нагреваться и сохранять нужную температуру. Они отлично подходят для основных паяльных работ, и вы можете найти множество недорогих вариантов в его ассортименте.
• 50-70 Вт. Наиболее распространенная доступная мощность в этом диапазоне – 60 Вт. Это отличный выбор для большинства паяльных работ. В этом ассортименте можно найти много надежных паяльников.
• 70 Вт и выше. Паяльники мощностью 70 Вт и более подходят для больших паяльных работ, таких как пайка проводов более низкого сечения (= более толстых). Если вы не профессионал, которому приходится паять настоящие сверхпрочные вещи, этого, вероятно, более чем достаточно для ваших нужд.

Поскольку паяльники с меньшей мощностью в значительной степени бесполезны, я добавил в рекомендации этой статьи только те, которые имеют мощность 40 Вт или более.

Контроль температуры и диапазон

Контроль температуры на паяльнике дает вам возможность регулировать температуру жала. Не для всех паяльных работ требуется одинаковая температура. Для некоторых вещей, таких как бессвинцовый припой или термочувствительные компоненты, вам необходимо работать в другом температурном диапазоне, чтобы получить хорошие результаты.

Чтобы использовать паяльник для самых разных паяльных работ, лучше всего купить паяльник с функцией контроля температуры.Однако также важно, чтобы настройки температуры охватывали достаточно широкий диапазон.

Регулируемые паяльники и станции обычно рассчитаны на диапазон температур от 392 до 896 ° F (200–480 ° C). Этого достаточно для большинства применений и достаточно для работы с бессвинцовым припоем.

Бессвинцовый припой имеет более высокую температуру плавления, чем свинцовые варианты.

Точность температуры

Помимо контроля температуры в достаточно широком диапазоне температур, также важно, чтобы температура жала паяльника была точной.Вы не хотите настраивать паяльник или станцию ​​на определенную температуру только для того, чтобы обнаружить, что температура жала слишком низка. Это может привести к плохим паяным соединениям и даже к повреждению компонентов из-за перегрева.

Покупка паяльника с хорошей точностью измерения температуры дает вам уверенность в том, что установленная температура равна реальной температуре жала. В целом, устройства более высокого качества от известных брендов, как правило, более точны, чем более дешевые альтернативы от других производителей.

Цифровое и аналоговое

При поиске паяльника или станции для покупки вы могли заметить, что некоторые из них имеют маркировку аналоговый , а другие – цифровую . Их главное отличие – в способе регулирования температуры.

Аналоговые паяльники – самый простой из двух вариантов. У них есть ручка для регулировки выходной температуры, и все. Здесь нет продвинутой электроники, обеспечивающей точную температуру, а также нет дисплея, показывающего установленную температуру утюга.

Цифровые паяльники (обычно это станции) более совершенные, чем их аналоговые аналоги. Они также более точны и имеют более узкие температурные допуски.

Цифровые паяльные станции

обычно поставляются с дисплеем, на котором отображается установленная температура паяльника, а иногда и фактическая температура рядом с ним. Что касается элементов управления, они предлагают либо поворотную ручку, либо физические кнопки. Ручка предпочтительнее, потому что для полной регулировки температуры требуется всего одна операция.При работе с кнопками иногда может потребоваться несколько нажатий клавиш для настройки параметра.

Обратной стороной цифровых утюгов является то, что они дороже.

Паяльник тип

Паяльники

бывают нескольких типов, что может немного сбить с толку. Некоторыми примерами типов являются карандаши для пайки, паяльные станции, регулируемые паяльники, аккумуляторные утюги и паяльные пистолеты. Они различаются по-разному, в первую очередь по выходной температуре, мощности и портативности.

Большинству пользователей я рекомендую паяльную станцию. Для получения дополнительной информации я отсылаю вас к соответствующему разделу о типах паяльников ниже по странице. Он содержит подробную информацию о каждом типе, а также преимущества и недостатки, лучшие варианты использования и рекомендации по продуктам.

Защита от электростатических разрядов и защита от электростатических разрядов

Паяльники являются безопасными или не защищенными от электростатического разряда. ESD означает электростатический разряд. Это быстрая передача заряда, которая происходит, когда два объекта с разным потенциалом приближаются друг к другу.Поскольку электростатический разряд обычно имеет высокое напряжение и незначительный ток, он не причиняет вреда людям. Однако электронные компоненты часто чувствительны к электростатическому разряду и могут быть им повреждены.

Если паяльник или станция считаются безопасными для электростатического разряда, статический заряд на паяльнике или станции не образуется. Обычно это означает, что наконечник утюга заземлен. Это делается путем от наконечника через все устройство к земле.

Заземление – это то, что предотвращает накопление напряжения на наконечнике.Это то, что происходит с изолированными жалами паяльника , и этого следует избегать.

Чтобы паяльная станция считалась действительно безопасной для электростатического разряда, необходимо сделать гораздо больше, чем просто заземлить жало. Все внешние поверхности станции (основной блок, изоляция проводов и ручка утюга) должны быть выполнены из материала, рассеивающего статическое электричество, который соединен с землей. Это исключает любой риск возникновения электростатического разряда. Например, если вы случайно коснулись печатной платы кабелем паяльника.

К сожалению, эта дополнительная защита от электростатического разряда требует значительных дополнительных затрат. Как следствие, паяльные станции с полной защитой от электростатического разряда в основном используются в отраслях, имеющих сертификаты ESD.

Если вы любитель, все будет в порядке, если вы примете основные меры предосторожности против электростатического разряда.

• Обязательно используйте паяльник или станцию ​​с заземленным наконечником.
• Не позволяйте электронике, с которой вы работаете, соприкасаться с предметами, которые могут быть электростатически заряженными.
• Используйте антистатический коврик с антистатическим браслетом и подключите их к заземлению.

Какой утюг вам нужен: антистатический или антистатический?

В заключение, всегда получают антистатический паяльник или станцию ​​, у которой, по крайней мере, есть заземленный наконечник. Нет никаких причин выбирать вариант, не защищающий от электростатического разряда.

Слово предупреждения; дешевые китайские паяльники регулярно идут с сомнительным заземлением.

Эргономика

Паяльник должен быть удобным в обращении и маневрировании.Неприятно долго работать с громоздким куском металла и пластика. Вы же не хотите, чтобы у вас кончились усталость и судороги в руке. Кроме того, точность пайки означает, что вам нужно что-то, что легко расположить и нацелить.

Для максимального комфорта вам нужен легкий утюг с тонким силуэтом и, в идеале, резиновая / силиконовая ручка. Кроме того, ручка не должна заметно нагреваться на ощупь.

Паяльные станции, как правило, лучше подходят для этого, чем паяльники.Вся их электроника находится в основном блоке, который стоит на вашем столе. Это делает сам утюг намного легче.

Автономные паяльники должны содержать все в самом портативном устройстве. Это делает их крупнее, тяжелее и с ними неприятнее работать.

Жала паяльника

Жала паяльника расположены на конце паяльника и выполняют саму работу. Они горячие и ответственны за передачу этой тепловой энергии паяемому объекту.Обычно они изготавливаются из меди из-за ее свойств теплопередачи с железным покрытием для долговечности.

Несмотря на то, что жала паяльника долговечны, они не служат вечно. Со временем они окисляются и изнашиваются. Это обуславливает необходимость покупки паяльника со сменными жалами. Было бы плохо заменять паяльник целиком только из-за износа жала.

Типы и формы наконечников

Жала паяльника бывают разных форм и размеров. Форма наконечника влияет на то, как он распределяет припой.Это позволяет использовать наконечники разной формы для различных паяльных работ. Некоторые примеры формы наконечника: долото, конус, копыто, пирамида, мини-ложка и мини-волна.

Зубило и конические насадки – наиболее распространенные насадки. Наконечники стамески – отличный вариант для новичков. У них большая плоская поверхность, что позволяет им хорошо переносить тепло и их легко удерживать на месте. Они идеально подходят для пайки сквозных компонентов.

С коническими наконечниками труднее работать, чем с долотами, но они обеспечивают гораздо большую точность.По этой причине они больше подходят для пайки хрупких компонентов, таких как небольшие SMD-детали. Наконечники копыт – отличный выбор для этого.

Паяльник с зубилом.

На что обращать внимание, когда речь идет о жалах паяльника

• Убедитесь, что у паяльника, который вы собираетесь купить, есть сменные жала, а эти жала доступны по цене и легко доступны. Вы же не хотите тратить кучу денег на наконечники в течение всего срока службы паяльника.
  Иногда можно купить совместимые насадки других производителей.Это дает вам дополнительные возможности выбора.
• Медные жала с железным покрытием работают лучше, чем цельнометаллические паяльные жала. Цельнометаллические наконечники дешевле, но не проводят тепло так же хорошо, как медные наконечники.
• Прекрасно, если к паяльнику будут прилагаться различные дополнительные жала. Это дает вам больше гибкости при пайке и избавляет вас от необходимости покупать отдельные дополнительные наконечники позже. Обычно они дороже, когда они покупаются отдельно, чем когда они идут в комплекте с утюгом или станцией.

Цена

Еще один фактор, который следует учитывать при выборе паяльника, – это цена. Вы можете потратить всего 10 долларов на дешевый утюг или сотни долларов на профессиональную паяльную станцию. К счастью, вам не нужно тратить целое состояние, чтобы добиться хороших результатов. Модели среднего класса часто бывает более чем достаточно.

Качественный паяльник наверняка прослужит долго. Учитывая, что это долгосрочное вложение, рекомендуется убедиться, что в нем достаточно функций для ваших будущих потребностей.Обычно это уже исключает самые дешевые варианты.

Паяльные станции высшего класса подходят для определенных специализированных работ, но не делают ничего особенного, когда дело касается основной и промежуточной пайки. Так что лучше сэкономить там деньги и выбрать хорошую модель среднего класса.

Марка

Как и все, что вы покупаете, покупка паяльного оборудования от известного бренда дает вам более качественный продукт, лучшее обслуживание клиентов, более длительную гарантию и более эффективную политику возврата.Это означает, что нужно потратить немного больше денег заранее, и, по моему опыту, это того стоит, чтобы в будущем избежать проблем с продуктами, которые преждевременно ломаются или не дают хороших результатов. Потратьте немного больше, сэкономьте время и нервы.

Примеры известных брендов паяльного оборудования: Hakko, Weller, JBC и Metcal.

Принадлежности для пайки

Хотя паяльник с хорошими характеристиками – это самое важное, когда дело доходит до пайки, для достижения наилучших результатов полезно иметь некоторые принадлежности для пайки.Например, вам нужно чем-то очистить и залудить наконечник, а если вы нанесете слишком много припоя, вам нужно будет его удалить.

Часто паяльник, который вы покупаете, уже идет в комплекте с одним или несколькими аксессуарами. Это то, на что нужно обращать внимание, когда вы выбираете паяльник, потому что это означает, что вам не придется покупать его позже.

Давайте посмотрим на часто используемые принадлежности для пайки, какие из них необходимы, а какие – необязательны.

Необходимые аксессуары для пайки

Паяльная олово

Невозможно паять без припоя.Припой – это металлический сплав, который плавится, чтобы создать связь между металлическими частями. Он часто содержит в своей сердцевине флюс , что облегчает пайку. При покупке припоя вы можете выбирать между припоем или бессвинцовым припоем. Оба доступны в различной толщине.

Выводы и бессвинцовый припой

Припой со свинцом представляет собой смесь олова и свинца. Долгое время это был наиболее часто используемый припой в производстве и ремонте электроники. Однако в последнее время опасения по поводу свинца для здоровья и окружающей среды привели к запрету свинца (возможно, вам придется прочитать это дважды!) В новой электронике, производимой в ЕС.Как следствие, свинцовый припой используется все реже, хотя он по-прежнему широко распространен в США.

Наиболее часто используемый припой с содержанием свинца – это припой из канифоли 60/40. Он состоит из 60% олова и 40% свинца и отлично подходит как для новичков, так и для профессионалов. Он дешев, с ним легко работать, и он создает качественные паяные соединения.

Бессвинцовый припой труднее работать, чем свинцовый припой. Для его плавления требуется более высокая температура и повышенный риск образования усов олова.Это тонкие металлические нити, которые могут вырастать из некоторых металлов. В конечном итоге они могут образовывать нежелательные перемычки между паяными соединениями и вызывать электрические неисправности.

С другой стороны, бессвинцовый припой лучше для окружающей среды и безопаснее в работе.

Два популярных бессвинцовых припоя – это припои с канифольным сердечником 99,3Sn 0,7Cu и 97Sn 0,3Ag 0,7Cu. В основном они состоят из олова (Sn), меди (Cu) и иногда серебра (Ag).

Никогда не используйте припой кислота для электроники. Кислота вызывает коррозию и разрушает компоненты и печатные платы. В основном используется для сантехнических и металлических работ.

Какой толщины припоя брать?

При пайке всегда нужно, чтобы диаметр припоя соответствовал паяемым соединениям. Если вы хотите быстро заполнить большие стыки, то идеальным вариантом будет более толстый припой, например, 0,062 дюйма / 1,5 мм. Однако для очень мелких стыков лучше использовать 0,02 дюйма / 0,5 мм.

По сути, убедитесь, что у вас под рукой есть пара припоев разных размеров, и вы всегда будете готовы к работе.

Храните припой в прохладном и сухом месте, и он прослужит много лет без заметного снижения производительности.

Стенд

Технически вы можете паять без подставки, но это было бы опасно, поэтому я включил ее с необходимыми принадлежностями. Паяльники сильно нагреваются (до 480 ° C / 896 ° F), поэтому важно хранить их в безопасном месте, когда они не используются. Так вы случайно не обожжетесь и не обожжетесь окружающими предметами.

Подставка для паяльника предназначена для хранения вашего паяльника, когда вы не занимаетесь пайкой.Таким образом, вы всегда будете знать, где он находится. Паяльные станции почти всегда включают подставку, но если вы покупаете незакрепленный ручной утюг, скорее всего, вам придется покупать подставку отдельно. Они не стоят много и необходимы.

Губка

Жала паяльника постоянно окисляются, особенно при более высоких температурах, но также и при комнатной температуре. Чтобы добиться наилучших результатов пайки, необходимо удалить черный оксидный слой и содержать паяльное жало в чистоте.Обычно это делается губкой. Помимо улучшения самой пайки, это также продлевает срок службы жала.

Обычно для этого используются два типа губок: обычные губки и латунные губки. Обычные губки используются влажными, что временно снижает температуру кончика. Это заставляет наконечник сжиматься и расширяться, что в конечном итоге сокращает срок его службы.

Латунные губки используются в сухом виде и не вызывают ни одного из этих отрицательных эффектов. Это делает их предпочтительным вариантом.

Дополнительные принадлежности для пайки

Руки помощи

A Руки помощи или Инструмент для рук – это приспособление, которое держит вещи для вас. Он поставляется с двумя или более дужками с зажимами из крокодиловой кожи на конце. Иногда руки поставляются с дополнительными насадками, такими как осветительная лампа или увеличительное стекло, которые позволяют вам вблизи увидеть процесс пайки.

Руки помощи значительно упрощают пайку. Например, совместить два тонких провода и спаять их одновременно – сложная задача, которую нужно сделать всего двумя человеческими руками.

Для пайки не обязательно использовать сторонний инструмент, но он очень полезен. Помимо пайки, вы можете использовать их в других ситуациях, когда что-то нужно удерживать на месте.

При покупке инструмента «Руки помощи» важно выбрать инструмент с устойчивым основанием и жесткими, но легко регулируемыми рычагами. Увеличение и особенно свет – полезные дополнения.

Флюс

В то время как большая часть паяльного олова уже содержит флюс в сердечнике, бывают случаи, когда вам нужно добавить еще.Например, когда вы выполняете доработку платы с бессвинцовым припоем, и вам нужно улучшить ее текучесть. В этих случаях полезно иметь возможность добавить дополнительный поток.

Два наиболее часто используемых флюса – флюс канифоль и флюс без очистки. Канифольный флюс работает лучше, но его необходимо удалить с печатной платы. Флюс без очистки работает немного хуже, но его можно оставить на печатной плате после пайки, и он не требует дополнительной очистки. Если вы только начинаете, флюс без очистки – хороший вариант для начала.

Есть много разных способов нанесения флюса. Вы можете использовать ручку для флюса, шприц с флюсом и даже можете нанести кистью из контейнера. Ручки и шприцы Flux отлично подходят для точного добавления флюса там, где он вам нужен.

Антистатический паяльный коврик

Для защиты ваших заготовок от электростатического разряда, который может накапливаться в рабочей зоне, полезно приобрести одно или несколько устройств защиты от электростатического разряда. Один из способов сделать это – использовать антистатический паяльный коврик.

Помимо защиты электроники, с которой вы работаете, от любых нежелательных статических разрядов, он также имеет преимущество защиты вашей рабочей поверхности от брызг припоя или любых других вещей, которые могут ее повредить.

Антистатический ремешок

Еще один способ защитить электронику от электростатического разряда – использовать антистатический браслет. Один конец огибает ваше запястье, а другой конец соединяется с точкой заземления. Заземляя вас, он предотвращает переход статического заряда от вас к заготовке.

Паяльные пары представляют серьезную опасность для нашего здоровья. Они высвобождаются, когда флюс нагревается выше точки кипения, и имеют серьезные негативные последствия при контакте с нашими глазами и легкими. Фильтрация дыма с помощью экстрактора дыма припоя – лучший способ удалить вредные химические вещества из воздуха.

Хотя также можно использовать простой вентилятор для удаления дыма или работать в естественной вентилируемой рабочей зоне, при этом опасные частицы все же остаются где-то в воздухе.Лучше всего их максимально отфильтровать.

При пайке от случая к случаю большинство людей не используют вытяжку. Но чтобы убедиться, что вы не испытаете каких-либо негативных долгосрочных последствий для здоровья при работе над своим хобби, лучше всего использовать его.

Инструмент для демонтажа

При пайке, независимо от того, новичок вы или опытный профессионал, вы неизбежно иногда кладете слишком много припоя. В таких случаях полезно иметь доступ к одному или нескольким демонтажным инструментам.Эти инструменты позволяют легко удалить излишки припоя с паяных соединений, над которыми вы работаете.

Два наиболее часто используемых инструмента для удаления припоя – это насосы для удаления припоя (также известные как присоски для припоя ) и оплетка для удаления припоя (также известная как фитиль для удаления припоя или фитиль для припоя ). Оба варианта хороши. Когда вам нужно сразу удалить большие объемы припоя, лучше всего подойдет демонтажный насос. Для более тонкой очистки вы получите лучшие результаты с помощью распайки оплетки.

Какие бывают паяльники?

Паяльники имеют разные характеристики и характеристики, их также можно разделить на разные категории. Например, есть паяльные карандаши, паяльные станции, паяльные пистолеты и другие (под) типы, которые используются для классификации паяльников. Давайте рассмотрим их поближе и рассмотрим плюсы и минусы каждого из них.

Карандаши для припоя

Карандаши для припоя – это самый простой из имеющихся паяльников.Не случайно они еще и самые дешевые. Их часто используют новички, которые только начинают работать, и им не нужно много времени, чтобы перейти на паяльник с большим количеством функций.

Их называют паяльными карандашами из-за их схожей с карандашом эргономики. Помимо передачи тепла металлическому наконечнику, они не делают ничего другого. Обычно нет регулируемого контроля температуры или считывания температуры, поэтому вы ограничены в типах проектов, для которых вы можете их использовать.

Плюсы

Минусы

• Без контроля температуры
• Ограниченная мощность
• Без подставки

Лучше всего использовать для

Начинающие, очень простые паяльные работы.

Рекомендуемый товар

Паяльники регулируемые

Регулируемые паяльники или паяльники с регулируемой температурой – это шаг вперед по сравнению с карандашами для припоя. В то время как карандаши достигают температуры, основанной на балансе между входной мощностью и охлаждением окружающей среды, регулируемые паяльники могут управлять своей температурой независимо.Они делают это, увеличивая мощность нагрева, когда датчик температуры показывает, что температура становится слишком низкой.

Ручка регулировки температуры обычно находится на ручке паяльника. Регулируемая температура позволяет работать с припоями, имеющими нестандартные температуры плавления (например, бессвинцовый или висмутовый припой), или вы можете использовать ее для понижения температуры при работе с хрупкими компонентами.

Еще одним преимуществом паяльника с регулируемой температурой является то, что, когда жало достигает заданной температуры, нагревательный элемент отключается.Это предотвращает перегрев наконечника и позволяет ему работать лучше и дольше.

Поскольку все устройство является портативным, оно должно быть компактным (в отличие от паяльной станции ). Обратной стороной этого является то, что он подходит только для небольшого блока питания с ограниченной мощностью. Как следствие, может потребоваться некоторое время, чтобы нагреться до температуры, и ей сложнее оставаться там во время пайки.

Плюсы

Минусы

• Немного нагреться до температуры
• Ограниченная мощность
• Без подставки

Лучше всего использовать для

Всем, кто хочет паять с контролем температуры, но не хватает места для паяльной станции.

Рекомендуемый товар

Паяльные станции

Паяльная станция – это устройство многоцелевого назначения. Он состоит из основного блока с подключенными к нему одним или несколькими паяльными инструментами. Чаще всего прилагается паяльник, но он также может поставляться с дополнительными инструментами, такими как пинцет для распайки, пистолет с горячим воздухом или даже инфракрасный обогреватель.

Его основной блок имеет контроль температуры и часто считывание температуры. Он также содержит блок питания, который может быть намного больше и, следовательно, мощнее, чем в ручных паяльниках.В результате паяльник может нагреваться до более высоких температур, быстрее набирать скорость и нагревать более крупные объекты из-за повышенной теплоотдачи.

Поскольку управляющая электроника, источник питания и предохранители расположены в основном блоке, сам паяльник намного легче и проще в обращении.

Паяльная станция часто поставляется с держателями и подставками для крепления, поэтому вам не нужно класть паяльник или термофен на поверхность стола. Это делает его намного безопаснее, чем ручные утюги, которые часто поставляются без подставки.Точно так же паяльные станции часто имеют функции автоматического перехода в спящий режим и автоматического отключения. Они устанавливают более низкую температуру наконечника или полностью отключают нагрев, чтобы продлить срок его службы.

Плюсы

• Точный контроль температуры
• Большая мощность
• Встраиваемая подставка

Минусы

• Дороже простых ручных паяльников.

Лучше всего использовать для

Для тех, кто регулярно занимается пайкой и нуждается в точном контроле температуры, хорошей эргономике и / или достаточной мощности для пайки более крупных компонентов.

Рекомендуемый товар

Аккумуляторные паяльники

Беспроводные паяльники (также известные как портативные или беспроводные паяльники) удобны, если вам нужно паять в труднодоступных местах или в местах, где у вас нет доступа к электросети. Возможно, вы захотите использовать их, если вы механик, много в пути или если вам нужно паять, живя за пределами сети.

Переносные паяльники выделяют тепло одним из двух возможных способов: от батареи или от сжигания топлива.

Паяльники электрические аккумуляторные

Паяльники электрические аккумуляторные питаются от батареек. Часто это литий-ионный аккумулятор из-за его относительно (по сравнению с другими батареями) высокой плотности энергии. Эта плотность энергии, к сожалению, все еще довольно ограничена, и в результате эти утюги служат недолго.

Еще одним недостатком этого типа паяльника является то, что они часто не нагреваются так быстро, что означает, что вы тратите драгоценное время работы от батареи, ожидая, пока жало достигнет заданной температуры.

Переносные электрические утюги

также имеют максимальную температуру, которая обычно ниже, чем может обеспечить паяльник с питанием от сети. Так что вы ограничены в том, что с ним можно паять.

Тем не менее, если вы ищете портативный небольшой паяльник, который подходит для простых работ, это хороший вариант.

Плюсы

• Портативный
• Практичный для труднодоступных мест
• Сейф

Минусы

• Ограниченное время автономной работы
• Не так горячо, как паяльники с питанием от сети

Лучше всего использовать для

Пайка мелких предметов на ходу или при пайке без доступа к электросети.

Рекомендуемый товар

Паяльники на бутане

Паяльники, работающие на бутане, используют бутан для выработки тепла. Бутан имеет высокую плотность энергии, что позволяет наконечнику сильно нагреваться. Кроме того, утюги, работающие на бутане, как правило, служат дольше при полном баке, чем электрические беспроводные утюги, и их легко пополнять.

Утюги, работающие на бутане, также не идеальны, как и их электрические аналоги. Их главная проблема в том, что невозможно точно контролировать их температуру.Это может привести к случайному перегреву и повреждению компонентов и / или плат.

А тут еще проблема открытого пламени в устройстве. При работе в зонах с легковоспламеняющимися парами они могут воспламениться, что может привести к серьезным травмам. Точно так же дешевая горелка с бутаном низкого качества может представлять опасность сама по себе.

Излишне говорить, что при работе над проектами нужно избегать потенциальной травмы. Поэтому, если вы собираетесь использовать утюг, работающий на бутане, приобретите высококачественный утюг, используйте его в хорошо вентилируемых помещениях и следуйте его инструкциям.

Плюсы

• Портативный
• Высокие температуры
• Легко заправлять

Минусы

• Трудно контролировать температуру
• Потенциально опасно

Лучше всего использовать для

Пайка компонентов с высокой тепловой массой в пути или при пайке без доступа к электросети.

Рекомендуемый товар

Паяльные пистолеты

Паяльный пистолет – это электроинструмент в форме пистолета (отсюда и пистолет ), который используется для пайки.Он имеет высокую выходную мощность (обычно от 100 до 240 Вт) и очень быстро нагревается и остывает. В отличие от других паяльников, он включается только при необходимости после нажатия на спусковой крючок.

Паяльные пистолеты

содержат трансформатор, который снижает мощность переменного тока до более низкого напряжения. При нажатии на спусковой крючок через жало паяльника проходит сильный ток, который, в свою очередь, быстро нагревается. Это делает его практичным инструментом в ситуациях, когда паять нужно только время от времени. Поскольку после отпускания спускового крючка он быстро остывает, нет необходимости ставить устройство на подставку, когда оно не используется.

Паяльные пистолеты

имеют недостатки. У них нет регулировки температуры, поэтому их использование на электронных компонентах или печатных платах может легко привести к перегреву и повреждению. При отпускании спускового крючка они также генерируют электромагнитный импульс, который может повредить компоненты, чувствительные к статическому электричеству.

Плюсы

• Много мощности
• Быстро нагревается
• Быстро остывает
• Не требует подставки

Минусы

• Без регулирования температуры; легко перегреть вещи.
• Не подходит для пайки компонентов, чувствительных к электростатическому разряду.

Лучше всего использовать для

Мощная пайка неэлектронных компонентов, таких как провода и кабели большого диаметра, изделия из цветного стекла или листового металла.

Рекомендуемый товар

Горелки паяльные

Паяльники не считаются паяльниками, но, тем не менее, я их включил. Это факелы, излучающие мощное пламя. Как и аккумуляторные паяльники, работающие на газе, они работают на бутане.И, как паяльные пистолеты , их сила заключается в высокой теплоотдаче.

Такая высокая тепловая мощность делает их отличным инструментом для пайки металлических (медных, бронзовых, латунных) труб и фитингов. Но если вы хотите спаять ими электронику, вам не повезло. Помимо того, что огонь от открытого пламени слишком мощный, его также трудно контролировать. Таким образом, вы можете полностью разрушить электронные компоненты и печатные платы.

Плюсы

Минусы

• Слишком жарко для электроники
• Тепло не может быть точно нацелено

Лучше всего использовать для

Пайка фитингов и труб из меди, бронзы и латуни.

Рекомендуемый товар

Лучшая паяльная станция для начинающих (Краткое руководство по покупке)

Ищу рекомендации по лучшей паяльной станции для начинающих. Тогда эта статья окажет вам большую помощь. Продолжай читать!

Для аккуратной и правильной пайки нужна приличная паяльная станция. Конечно, новичок может паять на любой станции, но вы вряд ли получите требуемый результат, если не знаете, как выбрать лучшую паяльную станцию ​​для начинающих.

Иногда для новичка выбор подходящей паяльной станции в первый раз может быть сложной задачей, и вы можете не знать всех параметров, на которые следует обратить внимание при ее покупке. Вы можете запутаться, какой из них выбрать и какая цена лучше для какого качества.

В этой статье я пытаюсь помочь вам, люди, и постараюсь выбрать лучшую паяльную станцию ​​для начинающих.

Лучшие паяльные станции для начинающих

Вы знаете, некоторые путают паяльник и паяльную станцию.Это одно и то же. Они выполняют ту же работу, но паяльная станция дает вам дополнительную функциональность и гибкость. Например, температура одиночного паяльника фиксирована, а вы можете изменить температуру в паяльной станции. Итак, в конце концов, вы можете использовать паяльную станцию ​​для различных проектов, а одиночный паяльник может не подходить для каждого проекта. Конечно, вы можете пойти на паяльник, если вам нужно починить одноразовые вещи или просто паять ради забавы или самодельной электроники.

Лучшая паяльная станция для начинающих, которую рекомендую я и полевой профессионал, – это Weller WE1010NA или Hakko FX888D-23BY. Они считаются лучшими паяльными станциями для начинающих, потому что они производятся известными брендами. Их использовали тысячи людей по всему миру, даже Стив Возняк из Apple использовал их для компьютеров Apple 1 и доволен им. На эти станции есть гарантия, достойный ценовой диапазон и непревзойденное качество.

А теперь, прежде чем говорить об этих моделях, хочу сначала кое-что со стороны поделиться.Возможно, я не был таким опытным человеком в этой комнате, но в своей карьере инженера-электронщика я считаю, что следующие вещи необходимы в любой паяльной машине.

• Должна иметь цифровую систему контроля температуры
• Должен выключиться автоматически, если вы по ошибке оставили его
• Индивидуальная прочная подставка.
• И сменные насадки. Эти советы должны быть легко доступны повсюду.
• Должен быть безопасным для электростатического разряда.

Еще одна важная вещь, которую, я считаю, вы должны сделать в данный момент.Мы также выполняем пайку «сквозных компонентов» и устройств поверхностного монтажа (SMD). Мы предпочитаем использовать паяльную станцию ​​обычного типа для компонентов со сквозным отверстием, но мы предпочитаем другие типы паяльных станций, называемые доработкой горячим воздухом, для SMD.

Теперь вы не можете использовать доработку горячим воздухом для компонентов со сквозным отверстием и паяльных станций для SMD. Поэтому, если вы работаете с обоими типами компонентов, вам понадобятся станции обоих типов.

1. Weller WE1010NA – лучше всего подходит для работы со сквозными отверстиями

Weller – это бренд, который существует уже несколько десятилетий.Таким образом, это бренд, заслуживающий доверия, и мы можем положиться на его продукцию. Хотя этот бренд выпускает очень много разных паяльных станций. Эти модели предназначены для определенной аудитории. И на уровне новичка, или типа студента, или уровня исследователя, или, может быть, в качестве любителя, я думаю, что упомянутая модель WE1010NA будет хорошим выбором.

Теперь, когда я выбираю эту модель или любую другую, вышеупомянутые качества просто необходимы. И у всех этих моделей они есть, поэтому я не буду их повторять.Помимо перечисленных выше качеств, у меня есть еще пара причин, по которым я предпочитаю именно эту модель и почему вы должны отнестись к ней серьезно:

• Во-первых, качественно. Я верю в качество, и этот парень его понимает. Она кажется премиальной, и вы чувствуете, что эта станция будет очень долговечной машиной для вашей лаборатории или карьеры.
• Он дает вам гарантию на один год.
• Имеет безопасный отдых, который не нагревается при длительной работе. Кроме того, вокруг него есть губка, что делает его более удобным в обращении.
• Он имеет диапазон мощности 70 Вт. А значит, он очень быстро нагревается.
• Вы можете легко заменить насадку на новую или другую за несколько минут. Хотя эта станция имеет функцию автоматического включения, тем не менее, если вы не используете свою паяльную станцию ​​даже в течение нескольких минут, выключите ее. Таким образом можно продлить срок службы наконечников припоя.

Короче говоря, Weller WE1010NA (ссылка на Amazon) – прекрасная паяльная станция для начинающих.Если вы настроены серьезно и хотите получить аккуратную пайку и хотите, чтобы ваши конечные результаты были удовлетворительными и красивыми, вам обязательно стоит выбрать этого парня. Так или иначе, если вы хотите узнать других конкурентов на рынке этого парня, у вас есть несколько сильных конкурентов. Hakko FX888D-23BY (Amazon Link) от китайского бренда Hakko и довольно популярный. Вы можете проверить эту модель, если она вам нравится.

2. Yihua 995D – лучшая доработка горячим воздухом для SMD-компонентов (также паяльная станция)

Сейчас я пишу эту статью, имея в виду студентов, новичков, исследователей или любителей, поэтому я назвал ее лучшей паяльной станцией для начинающих.И я думаю, что было бы лучше, если вы работаете с SMD и компонентами со сквозными отверстиями, купить станцию, которая может выполнять и то, и другое. Этот парень Yihua 995D (ссылка Amazon) имеет эту функциональность. Это может быть ваша обычная паяльная станция и ваша переделка горячим воздухом в одном корпусе.

У этого парня есть особенности, о которых я уже говорил выше, поэтому я не буду повторяться. Позвольте мне рассказать, что еще нового для нас:

• Это 75 Вт, а это значит, что он очень быстро нагревается.
• Диапазон температур 392 ° F ~ 896 ° F / 200 ° C ~ 480 ° C
• Пистолет горячего воздуха: 500 Вт – диапазон температур 212 ° F ~ 896 ° F / 100 ° C ~ 480 ° C с функцией автоматического охлаждения
• Он имеет несколько дополнительных насадок и наконечников для различных наборов пайки, что дает ему преимущество перед другими конкурентами на рынке.

Выше были мои предложения для вас. Если вам нравятся упомянутые модели, вы можете купить их, но если они вас не интересуют, и вы хотите изучить другие варианты.Это тоже отличная идея. В оставшейся части статьи я постараюсь помочь вам в выборе лучшей паяльной станции для начинающих. Я делюсь своими знаниями, вы можете воспользоваться ими и применить в собственном процессе отбора. Думаю, это было бы вам полезно.

В отличие от пайки, мы также занимаемся демонтажем. Ознакомьтесь с моим сообщением ниже, если вы также хотите узнать о лучших инструментах для распайки.

Параметры, которые нужно искать в лучшей паяльной станции

Есть несколько параметров, которые можно сравнить, чтобы судить, достаточно ли хороша станция или нет.Здесь задействовано много других вещей, но я полагаю, они понятны, например, личный бюджет или требования (например, нужна ли вам паяльная станция или доработка горячим воздухом).

Паяльная станция или утюг – простые устройства. Здесь не так уж много сложных параметров, о которых нужно заботиться. Если вы ищете паяльник, это значит, что вы ищете карандашный утюг (техническое название утюга без встроенного источника питания). Этот тип имеет только один параметр – мощность. При покупке утюга для карандашей обращайте внимание на техническую мощность.

Может быть, многие из вас собираются использовать карандашный паяльник, а это ограниченное устройство. Под карандашным утюгом я подразумеваю утюг, который вы можете сразу представить, услышав слово «пайка», – одиночный утюг с одним куском длинной проволоки. Его можно использовать для конкретных ситуаций, а не для всех ваших проектов. Причина в том, что он имеет фиксированную мощность, которая не подходит для каждого компонента на плате. По пути вы можете сжечь некоторые компоненты.

Я вижу, люди начинают с карандашного паяльника, а затем вскоре переходят на подходящую паяльную станцию.Кстати, это не очень хорошая идея. Сам сделал то же самое, сжег многие компоненты.

Теперь поговорим о технических параметрах, на которые следует обратить внимание в лучшей паяльной станции для начинающих или для всех в целом.

1. Мощность

Технически мощность – это единица мощности. Что касается паяльной станции, это число указывает, сколько мощности будет преобразовано в тепловую энергию. Теперь очевидно, что чем выше мощность, тем выше нагрев и быстрее пайка.

Мощность и время быстрого нагрева наконечника находятся в прямой зависимости. Чем выше мощность, тем быстрее будет нагреваться ваша паяльная станция. Эмпирическое правило – ваша станция должна быть не менее 40 Вт. Ниже 40 Вт вы попадете в плохую ситуацию. Ваш припой может нагреться годами.

Хуже того, когда ваш припой не нагревается должным образом, вы надолго накладываете его на компоненты и пробуете какие-то странные вещи, чтобы расплавить паяльную проволоку на стыках. Угадайте, что вы закончили тем, что убили эти невинные устройства.

Никто не хочет сжечь какое-либо устройство. Так что никогда не соглашайтесь на станцию ​​мощностью ниже 40 Вт. Если вы не совсем уверены в том, что делаете. Теперь, если вы думаете, что 40 Вт – это наименьшее значение, то каково максимальное значение. Ответ: чем выше, тем лучше. Имейте в виду, что более высокая номинальная мощность также означает высокую стоимость и высокое энергопотребление. Это может привести к более быстрому нагреву, но если ваша температура не контролируется, вы все еще в плохой ситуации, мой брат.

2. Контроль температуры

Некоторым устройствам требуется небольшая температура, а некоторым может требоваться немного более высокая.Так что паяльная станция с меняющейся температурой просто необходима. Но вот несколько вещей, о которых стоит помнить.

• Должен быть цифровой дисплей, на котором четко видно значение температуры
• Должна быть отдельная кнопка, с помощью которой можно увеличивать и уменьшать температуру. Если вы избегаете аналогового колеса, то было бы здорово. Потому что, когда вы когда-нибудь используете аналоговое колесо, получение определенного фиксированного значения занимает очень много времени.

Практическое правило: для лучшей паяльной станции для начинающих диапазон температур должен начинаться с 340 – 850 F.Небольшое отклонение от этого диапазона допустимо, если оно не является этим отклонением.

3. Защита от электростатического разряда

Электростатический разряд (ESD) – это внезапный поток электричества между двумя электрически заряженными объектами, вызванный контактом. Таким образом, ваша станция должна быть защищена от электростатического разряда, иначе она повредит ваши бортовые устройства.

4. Совместимые насадки

При работе с электронными устройствами или, вообще говоря, изделия со временем повреждаются и нуждаются в замене. То же самое и с жалами паяльника.Они часто используются, и со временем нам необходимо их заменить. Таким образом, ваши жала для паяльной станции должны быть легко доступны на ближайшем рынке. Хорошей практикой является наличие паяльной станции, совместимой с широким спектром жалах, даже если они не от одного производителя.

5. Автоотключение

Автоматическое выключение увеличивает срок службы вашей станции, особенно срока службы паяльного жала. Это очень безопасная функция, она экономит электроэнергию и обеспечивает безопасность.На мой взгляд, это обязательная функция любой радиостанции самого высокого качества.

Сводка

Ну, ребята, в этой статье я расскажу про лучшую паяльную станцию ​​для начинающих. Паяльная станция – это основной инструмент для ремонта. Плохая станция может привести к неприятным результатам, поэтому следует проявлять осторожность при выборе паяльной станции.

Ниже приведены ключевые вещи, которым вы можете следовать, чтобы получить себе приличную станцию.

• Первый взгляд на известную марку с проверенной репутацией.
• Запишите свои требования, например, какую плату вы будете ремонтировать? Какие ключевые компоненты вы будете паять чаще всего.
• Управляйте своим бюджетом, никогда не соглашайтесь на дешевую станцию, вы очень скоро пожалеете об этом.
• Ниже приведены некоторые ключевые особенности, которые в любом случае необходимо иметь на станции.
  • Контроль температуры с хорошей системой ПИД-регулирования
  • Защита от электростатических разрядов и совместимость со сменными наконечниками

А теперь я хочу поделиться следующими полезными словами.

• Будьте осторожны с этими инструментами, так как они могут нанести вам вред. Никогда не касайтесь жала паяльника пальцами, чтобы проверить, не нагревается он или нет. Я сделал это, поэтому говорю вам, у меня так сильно обгорел палец, что я не могу выразить это здесь словами.
• Во-вторых, никогда не оставляйте паяльную станцию ​​подключенной к шнуру питания, если вы не работаете с ней, даже если она автоматически отключается или переходит в спящий режим.

Надеюсь, эта статья вам немного помогла, и она вам понравилась.Большое спасибо за уделенное время, удачной жизни впереди.

Другие полезные сообщения:

Руководство по пайке для начинающих | Паяльная станция

ЧТО ТАКОЕ ПАЙКА?

Пайка – это процесс нагрева двух или более металлических частей, обычно олова, меди или латуни, которые необходимо соединить, и плавления припоя для соединения этих частей.

ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ ПАЙКА?

Применяется в сантехнической промышленности, для изготовления витражей, ювелирных изделий и электроники.Мы сконцентрируемся на пайке для электроники, так как она имеет множество применений. Вы можете делать крутые новые вещи или ремонтировать такие вещи, как гитары или радиоуправляемые машины.

КАКИЕ ВИДЫ ПАЙКИ ЕСТЬ ДЛЯ ЭЛЕКТРОНИКИ?

Существует два основных типа пайки для электроники: пайка через отверстие и пайка SMD или поверхностная пайка. Большинство людей, которые паяют дома, используют сквозную пайку, так как это проще всего. При пайке SMD могут использоваться детали гораздо меньшего размера, и она возможна, но здесь не обсуждается.

ПОЧЕМУ Я ХОЧУ ЭТО СДЕЛАТЬ?

Пайка

может быть интересным способом создания электронных наборов или ваших собственных творений, которые светятся, мигают, издают шум или выполняют другие функции.

ЧТО НУЖНО НАЧАТЬ ПАЙКУ?

Для начала вам понадобится как минимум 3 вещи. Паяльник или паяльная станция, припой и кусачки. Конечно, вам также понадобится то, что вы хотите припаять.

В ЧЕМ РАЗНИЦА МЕЖДУ ПАЯЛЬНЫМ УТЮГОМ И ПАЯЛЬНОЙ СТАНЦИЕЙ?

Основное отличие автономного паяльника от паяльной станции – это возможность контролировать температуру.Автономные паяльники подключаются непосредственно к электрической розетке, а затем нагреваются до определенной температуры. Температура жала обычно зависит от мощности паяльника.

ПАЯЛЬНИК

База паяльной станции подключается к электрической розетке, а затем паяльник подключается к базе. Это позволяет контролировать температуру паяльника с помощью элементов управления на основании.

ПАЯЛЬНЫЕ СТАНЦИИ

КАКОВЫ РАЗНЫЕ ВИДЫ ПАЙКИ?

Как паяльные станции, так и утюги можно использовать с различными наконечниками.На изображении ниже сверху вниз мы видим кончик копыта, конический кончик и кончик отвертки.

КАКОВЫ РАЗНЫЕ ТИПЫ ПАЙКИ?

См. Наши «Припой против бессвинцового припоя» для получения более подробной информации. но большинство домашних припоев используют этилированный припой.

КАК НАЧАТЬ?

Начните с подготовки и создания чистой зоны для работы. Убедитесь, что у вас есть какая-то вентиляция. Открытое окно и небольшой вентилятор – не идеальный вариант, но для начала может быть достаточно.Теперь включите паяльную станцию ​​или утюг, чтобы он мог нагреться.

Теперь подготовьте печатную плату проекта, поместив ее в тиски или помогая руки. Вставьте компонент, который вы хотите припаять, через отверстия так, чтобы вывод выступал снизу. Дно – это сторона с обнаженными медными площадками.

Если у вас еще нет проекта, но вы хотите попрактиковаться в пайке, начните с какой-нибудь монтажной платы и небольшого компонента, такого как резистор или просто какой-нибудь соединительный провод.

Когда компонент окажется на месте, согните выводы, чтобы он оставался на месте во время пайки.Это должно выглядеть примерно так.

Возьмите паяльник в одну руку, а паяльник – в другую. Поместите кончик утюга на медную площадку, из которой торчит вывод компонента. Убедитесь, что жало паяльника также касается вывода компонента. Держите утюг здесь на 3 или 4 секунды, а затем нанесите припой на контактную площадку и основание вывода. Возможно, вам придется подержать его здесь на секунду или две, прежде чем припой начнет течь. Когда припоя будет достаточно, уберите руку с припоем, затем снимите паяльник и уберите его в безопасное место.Проверьте, что вы сделали, и обрежьте вывод до вершины припоя, который вы только что добавили. Теперь он должен выглядеть примерно так, как на изображении ниже.

КАК ДОЛЖНА ВЫГЛЯДИТ МОЯ ПАЙКА, КОГДА Я СДЕЛАНА?

Когда вы закончите, ваше паяное соединение должно выглядеть как шоколадный поцелуй или вулкан.

На изображении ниже соединение 1 – хорошее паяное соединение. Соединение 2 плохое, потому что не прилегает к медной подушке. Третий шарнир плох, потому что он не прилегает к проводу, проходящему через отверстие.Последние два сустава 4 и 5 плохие, потому что стык 4 выходит за пределы стыка и соединяется с суставом 5.

НАИЛУЧШИЕ ПРАКТИКИ

Используйте какую-нибудь вентиляцию.
Вы можете купить вентилятор, поглотитель дыма или сделать его самостоятельно.
Однажды мы сделали одну, используя перевернутую пластиковую ванну от Target, вентилятор и немного остатков сушильного шланга, которые мы воткнули в окно. Затем вентилятор всасывал дым от пайки. Это было некрасиво, но сработало.
Дело в том, что не вдыхайте пары и используйте вентиляцию, в идеале – вытяжку.

Также берегитесь очень горячего жала паяльника и никогда не касайтесь его во время пайки.

По окончании пайки убедитесь, что паяльник выключен.

Вымойте руки после пайки.

Лучший паяльник для электроники 2021 года [9 лучших выборов]

Для получения качественных паяных соединений выбор лучшего паяльника чрезвычайно важен как для новичков, так и для экспертов. Паяльник – очень распространенный, но важный инструмент, используемый для подключения, модификации или ремонта электронных соединений на сборке печатной платы.

Тепло используется во время пайки, чтобы гарантировать, что припой течет и образует прочное соединение. Это может быть пайка оплавлением, пайка волной или выборочная пайка, которая используется для массового производства. Тем не менее, если вы устанавливаете, ремонтируете или создаете прототип, предпочтительнее держать в руках.

Пайка в основном состоит из металлического наконечника с изолированной ручкой для удержания устройства, и он подключается к устройству через эклектичный провод питания. Трудно выбрать тот, который лучше всего подходит для деятельности, в которую мы хотим инвестировать, и искать несколько вариантов, доступных на рынке.Используя правильный выбор, мы сможем легко выполнять сложную работу с нужными нам результатами.

Начнем с обзоров 7 лучших паяльников для начинающих электронщиков.

Быстрое сравнение: 3 наших лучших паяльника для электроники

Лучший паяльник для электроники 2021

1. Hakko FX888D – Лучший профессиональный паяльник

Следующая паяльная станция в нашем списке – цифровая паяльная станция Hakko FX888D.Это хорошо продуманная цифровая инновация, которая вам обязательно понравится. Hakko FX888D доступен в привлекательном синем и желтом цветах.

Конструктивные особенности, легкий вес, универсальный, эргономичный наконечник, мы можем сказать, что это лучший профессиональный паяльник на рынке.

Эта станция оснащена паяльником для электроники FX-8801, губкой A1559, держателем для утюга Fh800, наконечником t18-d16 и чистящей проволокой A1561.

FX888D Паяльник для цифровой электроники мощностью 70 Вт нагревается очень быстро (около 10 секунд) и поддерживает температуру точно в течение рабочего периода.с премиальными характеристиками, этот продукт является лучшим паяльником в своем сегменте и действительно стоит инвестиций.

Лично я использовал именно это устройство при переделке и устранении неисправностей телекоммуникационных продуктов. Если мы сравним, стоимость будет выше, но на самом деле она стоит каждого потраченного пенни и идеального выбора для покупки лучшего цифрового паяльника с регулируемой температурой.

Плюсы

• Цифровое считывание температуры
• Широкий выбор наконечников дает больше свободы
• Позволяет паять при более низкой заданной температуре

Минусы

• Little Bit Цена более высокая сторона
• Новый Пользователь может немного запутаться из-за двух функциональных кнопок.

2. X-Tronic Model 3020-XTS – В целом Лучший паяльник для электроники

Модель № 3020-XTS, входящая в семейство X-Tronic, является одним из самых продаваемых продуктов в этой категории. Этот лучший паяльник имеет мощность 75 Вт, поэтому он очень быстро нагревается в течение 2 минут с точно регулируемой температурой в диапазоне от 200 ° C до 480 ° C.

Это самый хорошо продуманный и универсальный инструмент. В этом лучшем профессиональном паяльнике есть все, что вам нужно, и даже немного.Цифровая паяльная станция X-Tronic поставляется с великолепным дизайном, эргономичной ручкой и другими аксессуарами, такими как прочная подставка, губчатый очиститель наконечников из латуни, держатель паяльного валика и гибкий шланг для очистки.

Лучше всего я могу описать этот лучший паяльник до 100 долларов. Он создан как для начинающих, так и для экспертов. Паяльник X-Tronic Model # 3020-XTS обладает впечатляющими характеристиками, такими как функция сна (10 минут), автоматическое охлаждение, хорошо продуманный роликовый припой, переключатель C / F и т. Д.

Хотите быть еще более впечатленными, этот лучший паяльник с цифровым контролем температуры включает в себя 2 руки помощи, боковой держатель паяльного валика и латунный губчатый очиститель наконечников.Это некоторые замечательные функции. Если паяльник простаивает в держателе в течение 10 минут, он автоматически переключается в спящий режим.

Плюсы

• Цифровая паяльная станция мощностью 75 Вт
• Лучший паяльник до 100 долларов
• Показан с 20-минутным таймером сна

Минусы

• Хрупкая ручка
• Губка не хорошего качества и слишком тонкая

3. Weller WLC100 – лучший выбор клиентов

Это лучший паяльник до 50 долларов.Чрезвычайно прочный паяльник Weller WLC100 – лучший легкий паяльник с симметричным качеством. Мягкая ручка из пеноматериала обеспечивает максимальный комфорт при длительных проектах.

Weller WLC100 – это паяльная станция мощностью 40 Вт с двухпозиционным переключателем, ручкой регулировки температуры, которая может быть установлена ​​от 1 до 5, губкой и отсеком для утюга. Наряду с этим также имеется покрытый утюгом медный наконечник и защитный держатель утюга.

Так подходит ли вам этот лучший паяльник для работы с электроникой? Что ж, это надежная и простая паяльная станция, в которой есть то, что вам нужно для пайки специального проекта.

В отличие от своих предшественников, если мы сравним его с нашей лучшей паяльной станцией XTronic, единственными минусами являются то, что Weller WLC100 требует немного больше времени на нагрев, не имеет цифрового дисплея и поставляется с большим наконечником долота, который менее полезен для мелких мелочей. компоненты шага.

Итак, если вы поклонник Веллера, я рекомендую этот инструмент новичкам, профессиональным экспертам и любителям. Это лучший паяльник для моделей поездов, Arduino, автомобильной проводки и других специализированных проектов.Лучшие паяльники Weller для электроники поставляются со сменными нагревательными элементами, и их можно заменить на новые, чтобы продолжать использовать те же самые лучшие паяльники в течение длительного времени.

Плюсы

• Легко контролируемая температура
• Качество, легкий карандашный утюг
• Гарантия 7 лет

Минусы

• Нет ЖК-дисплея
• Температура не меняется
• Новый пользователь может столкнуться с некоторыми проблемами. проблемы при первоначальном запуске.

Паяльник

Tabiger имеет мощность 60 Вт при меньшей скорости нагрева (2 минуты). Комплект паяльника Tabiger – лучший выбор с ограниченным бюджетом. Он поставляется с мощностью 60 Вт, имеет меньшую скорость нагрева (2 минуты) с регулируемым диапазоном термореактивности 200 ~ 450 ℃ с конструкцией из прочной стальной трубы для лучшего отвода тепла и повышенная эффективность.

Паяльник

для электроники В комплект входят разупорядочивающая помпа, пинцет, подставка для паяльника, припой 5 различных типов насадок и губка.

Все мелкие дорожные сборы упакованы в пластиковый чемодан, который легко носить с собой со всеми принадлежностями для ремонта.

Tiger Soldering Iron Kit – лучшая идея для подарков паяльников для новичков и экспертов для всех видов ремонтных работ, таких как платы PCBA, ремонт мобильного и компьютерного оборудования, сварка гитары, часов, ювелирных изделий, небольших электронных работ и т. Д.

В общем, рекомендую ли я этот паяльник? Да, гораздо больше, этот комплект электроники паяльника, 21-в-1, 60 Вт, поставляется с полным комплектом аксессуаров. Это означает, что вам не нужно ничего покупать, чтобы начать паяльные операции.По сути, это лучший комплект паяльника для электроники с флюсом и другими вспомогательными инструментами.

Посмотрите на это с другой стороны. Вы можете использовать этот комплект паяльника для ремонта автомобилей, гитар, Arduino, автомобильной проводки, моделей поездов и другой электроники.

Плюсы

• Отлично подходит для начинающих и небольших проектов
• Полный комплект 6-в-1
• Простое и простое в использовании устройство

Минусы

• Качество демонтажного насоса не до Mark
• Стенд очень плохо сконструирован.

Паяльник с регулируемой температурой

Vastar – еще одна хорошая аналоговая паяльная станция. Это лучший высококачественный паяльник для начинающих электронщиков, который может работать при температуре до 480 ° C и подходящий лучший паяльный инструмент для различных сложных приложений.

Паяльная станция

Vastar включает в себя 5 паяльных наконечников, антистатический пинцет и руководство по эксплуатации.

Термокерамический нагревательный элемент обеспечивает эффективный нагрев и долгий срок службы инструмента.Этот 60-ваттный паяльник имеет небольшую площадь основания, что позволяет разместить его на небольших поверхностях.

Паяльник

Vastar 60 Вт считается лучшим паяльным комплектом для компьютеров, паяльником для микроэлектроники, паяльником материнской платы – надежным дешевым паяльным комплектом по доступной цене, который используется в различных передовых приложениях с множеством функций.

Лучший набор паяльника Сварочный инструмент с регулируемой температурой 60 Вт полностью защищен от электростатических разрядов. Что делает эту мышь по-настоящему универсальной, так это то, что она очень быстро регулирует температуру и интегрированы в рамки с держателем для пайки и чистящей губкой.

Плюсы

• Температурный диапазон до 480 ° C)
• Паяльник мощностью 60 Вт, в комплекте 5 сменных наконечников и пинцет
• Простой контроль температуры

Минусы

• Не включает футляр
• Только для электрических работ

Если вы ищете надежный профессиональный паяльник по доступной цене, комплект паяльника Weller SP40NKUS мощностью 40 Вт – лучший выбор с множеством функций.

Weller – компания, специализирующаяся на производстве множества замечательных профессиональных продуктов, обеспечивающих производительность и эффективность. Weller SP40NKUS – самый продаваемый паяльник от ведущего мирового производителя паяльников Weller, который десятилетиями служит

.

Weller SP40NKUS Высокопроизводительный бытовой паяльник с новейшей светодиодной технологией помогает правильно прицелиться во время пайки, чтобы получить наилучшие впечатления.

Некоторые из ключевых особенностей включают этот лучший паяльник для начинающих электронщиков с тремя светодиодами для превосходной точности и надлежащей визуализации, функцию простой смены жала, точное управление и обращение с треугольной ручкой, а также поставляемый с огромным 7-летним сроком ограниченной гарантии.В комплект поставки оборудования входит утюг Weller SP40NKUS, жало 6 мм, подставка для утюга, паяльный инструмент, бессвинцовый припой, запасные жала ST3 (3,2 мм) и ST7 (0,8 мм), инструкция по эксплуатации.

Плюсы

• Три светодиодных фонаря для освещения рабочего пространства
• Мощность 40 Вт (до 900 градусов по Фаренгейту)
• Ограниченная гарантия на 7 лет

Минусы

• Короткий шнур.
• Температура не меняется
• Новые пользователи могут столкнуться с некоторыми проблемами при первом запуске.

Для энтузиаста наушников лучший паяльник до 100 долларов. Этот лучший профессиональный паяльник 21 в 1 – это самая доступная цена с его простыми в использовании функциями, идеальный выбор для ваших паяльных нужд.

Plusivo Лучший паяльник как для начинающих, так и для профессионалов в области электроники. Комплект паяльника Plusivo имеет удивительные функции безопасности, в том числе термостойкий колпачок, термостойкую противоскользящую ручку и т. Д., Которые лучше всего подходят для любителей.

Чистящая губка защищает и удерживает на жалах излишки припоя, оставшиеся во время работы, помогает поддерживать качество и срок службы жала паяльника.К каждой покупке Лучшего профессионального электронного паяльника прилагается пошаговое руководство и лучшее для начинающих. Модель, которую мы рассмотрим сегодня, представляет собой идеальный набор функций. Самое главное, что в комплект поставки паяльника Plusivo входит полный набор паяльных инструментов.

И последнее, но не менее важное: что очень полезно для людей, так это то, что этот инструмент поставляется в прочной сумке для переноски из полиуретана. В этой удобной сумке для переноски компоненты хранятся в очень достойном порядке, что упрощает переноску инструментов.Этот лучший паяльник для экспертов по электронике лучше всего подходит для сложных задач, таких как ремонт электроники, изготовление ювелирных изделий, пайки своими руками и многие другие.

Плюсы

• Отличные функции безопасности
• Набор 14-в-1
• 30-дневная политика возврата

Ручной паяльник для электроники с полным набором функций и идеальным устройством для ремонта различной бытовой техники и ювелирных аксессуаров.Конструкция проста, регулируемая температура 60 Вт, это лучший паяльник для электроники.

Если вы ищете простой, надежный по доступной цене лучший комплект паяльника Мы рекомендуем этот инструмент. Компактный и безопасный, разработанный с установкой температуры, лучший комплект для пайки ювелирных изделий для начинающих и любителей.

Некоторые из ключевых особенностей этого лучшего паяльника для электроники включают то, что этот ювелирный паяльник очень быстро нагревается (в течение 2 минут) и рассеивание тепла таким же образом, контролируемое переключателем ВКЛ / ВЫКЛ.

Теперь давайте посмотрим на основные характеристики этого набора паяльника Handskit. Диапазон нагрева паяльника составляет 200-450 ℃ с регулируемой температурой. Это идеальный выбор и лучший паяльник для электроники.

Плюсы

• Удобная сумка для переноски
• Быстрый нагрев

Anbes Soldering Iron Kit – это принадлежности для пайки ювелирных изделий, это полный набор инструментов, который включает набор 14-в-1, что означает отсутствие необходимости вкладывать средства в другие аксессуары.Это простой в использовании, прочный, гибкий и универсальный профессиональный паяльник.

Если вы ищете надежный лучший паяльник для электроники по доступной цене, паяльник Anbes jewelers – лучший выбор, простота использования функции, множество аксессуаров и множество функций. Комплект паяльника Anbes имеет эргономичный дизайн с текстурированными ручками и огромными аксессуарами.

Мы рекомендуем этот лучший комплект паяльника для автомобилей, полный функций и может использоваться для широкого спектра работ, таких как изготовление ювелирных изделий, монтаж печатных плат, мобильный телефон и ремонт компьютерного оборудования.Самая большая и самая важная особенность этого паяльника для золотых украшений – он поставляется с 5 сменными наконечниками для работы с несколькими проектами.

Кроме этого, паяльная станция для ювелирных изделий мощностью 60 Вт, работающая в диапазоне температур от 200 ℃ до 450 ℃, является широко используемым и портативным оборудованием. Беспроводное соединение было безупречным и одним из лучших паяльников для комплектов электроники.

Плюсы

• Безопасно использовать с подставкой
• Полезны аксессуары

Минусы

• Не нагревается достаточно для толстой проводки

Лучший паяльник для начинающих электронщиков – краткий обзор

Ниже приведен краткий обзор лучшего паяльника для начинающих электронщиков, основанный на точности, производительности и простоте использования.Какой паяльник лучше всего подходит для витражей и как выбрать лучшую паяльную станцию, мы подробно обсудим в последнем разделе в руководстве по покупке.

• лучший паяльник для новичков в электронике – X-Tronic Model 3020-XTS
• Лучший паяльник для автомобильной проводки – Weller SP40NKUS
• Лучший паяльник для электроники – Tabiger
• Лучший паяльник для электронной платы – Vastar Soldering Iron Station
• Лучший паяльник для электроники с флюсом – Tabiger
• Лучший паяльник для электроники – Plusivo
• Лучший паяльник для электроники, 21-в-1, 60w – Tabiger
• Лучший паяльник для электроники, Цифровой паяльник с жидкокристаллическим дисплеем мощностью 60 Вт – Плюсиво
• Лучший паяльник для ремонта гитары – Weller WLC100
• Лучший комплект паяльника для начинающих – Паяльная станция Hakko FX888D

Лучший паяльник для электроники для начинающих и экспертов – Руководство покупателя

Что ж, теперь, когда вы знаете все о лучшем паяльнике для начинающих электронщиков, доступном на рынке, вы должны протестировать каждый вариант по нескольким параметрам.Это необходимо, потому что мы хотим помочь найти правильного покупателя с правильным продуктом. Вот почему вам понадобится это краткое и понятное руководство.

Иногда сравнение функций в списке может дать полезную информацию об основных различиях. Какой самый лучший паяльник для электроники из списка 10 лучших марок паяльников, если все они отличные варианты? Выбирайте функции, которые вы больше всего цените, исходя из ваших потребностей.

Необходимо понять, что означают эти функции.К счастью, мы провели большую часть исследований, поэтому вам не нужно это делать! На этой странице вы можете найти полный список предлагаемых функций. Мы тщательно перечислили важные факторы, которые необходимо учитывать при покупке лучших паяльников для электроники.

Что такое паяльник?

Как следует из названия, паяльник – это инструмент, наиболее часто используемый для пайки, процесса, в котором небольшое количество металлического сплава, припоя, нагревается до высокой температуры кончиком инструмента.Паяльник – это ручной инструмент для нагрева припоя, обычно от источника питания. Металлический сплав нагревается выше температуры плавления для завершения процесса пайки. В результате припой может плавно течь между двумя деталями.

Паяльники состоят из нагретого металлического наконечника и изолированной ручки. Электрический ток часто пропускается через резистивный нагревательный элемент (подается через электрический шнур или аккумуляторный кабель) для обогрева помещения.Газ, хранящийся в небольшом резервуаре, можно использовать для нагрева беспроводных утюгов, обычно через каталитический нагреватель, а не через пламя. Самые ранние утюги представляли собой просто медные насадки на ручках, нагретые на огне. Сегодня они были менее распространены, чем в прошлом.

В зависимости от требований, можно выбрать любой утюг из широкого ассортимента. Выбор подходящего паяльника для ваших паяльных работ может зависеть от того, как часто вы им пользуетесь и какие проекты обычно выполняете. Мы поможем вам выбрать лучший паяльный инструмент, если вам интересно, что купить, и головокружение от всех вариантов.

Функции комфорта и безопасности

Несомненно, безопасность имеет первостепенное значение при выполнении электромонтажных работ. Рекомендуется вложить деньги, которые обеспечат вашу безопасность, на покупку лучших паяльников для электроники. Поэтому дешевые комплекты для пайки могут представлять угрозу безопасности из-за работы при высоких температурах.

Паяльник с удерживающей ручкой для электроники должен быть легким и удобным для выполнения специальных работ, которые выполняются лучшими паяльниками для электроники.

Качество сборки

Было бы разумно потратить деньги на лучший паяльник для электроники с прочной и качественной сборкой. Высококачественный паяльник более надежен для поиска и устранения неисправностей и ремонта благодаря своим простым в использовании функциям должным образом на сложных пыльных и тяжелых работах.

Выбор лучшего паяльника

для начинающих электронщиков с учетом срока службы и долговечности устройства.

Дополнительные функции

Всегда можно поискать что-нибудь лишнее, пока лучше паяльники для печатных плат.профессиональные паяльные инструменты должны быть компактными и легкими. Всегда будет хорошо, если они будут поставляться с какими-то дополнительными и запасными аксессуарами. Было бы выгоднее получить комбинированные предложения с лучшими паяльниками для электроники, чтобы мы могли получить все необходимые аксессуары, такие как подставка, губка или дополнительные насадки.

Несколько лучших доступных паяльников-карандашей со светодиодной подсветкой для правильной фокусировки во время работы. Также будет хорошо, если устройства с функцией автоматического перехода в спящий режим будут такими же по мощности и сроку службы, как и профессиональные паяльные инструменты.

Мощность, мощность

Выбирайте паяльник мощностью не менее 30 Вт при покупке электронного паяльника. Паяльники с малой мощностью нагреваются дольше, а во время пайки температура также быстро падает. Паяльник с высокой мощностью, чтобы сделать процесс пайки более эффективным. Например, паяльник малой мощности очень быстро теряет тепло и не считается высококачественным. Поэтому мощность паяльника является решающим фактором при его выборе.

Важным фактором, который следует учитывать при покупке утюга, является его мощность. Диапазон моделей составляет от 20 до 60 Вт, а модель на 50 Вт идеально подходит для большинства приложений. Для коммерческих приложений рекомендуется более высокая мощность

Контроль температуры и настройки

Паяльники для электроники используют разные настройки температуры для различных электронных устройств, чувствительных к температуре. Паяльники с регулируемой температурой необходимы для пайки печатных плат, поскольку они используются в очень сложных и точных операциях, таких как материнская плата, мобильный телефон, сбор микросхем и т. Д.Использование некоторых дешевых наборов для пайки и невозможность контролировать температуру может привести к повреждению электронных устройств или к плохой работе по пайке. Следовательно, паяльники хорошего качества должны поддерживать постоянную температуру.

В зависимости от области применения может потребоваться, а может и не потребоваться контролировать температуру. В системе контроля температуры нет необходимости, если вы регулярно занимаетесь базовыми домашними проектами. Контроль температуры полезен и во многих других приложениях.

Контроль температуры и настройки

На это придется потратить немало денег. Покупка его в качестве резервного на случай чрезвычайной ситуации не обязательно сразу вызовет проблемы. По этой причине вам следует выяснить, какое гарантийное покрытие доступно. На большинство из них включена стандартная пятилетняя гарантия. Некоторые из них охватывают даже более длительный период времени. Не все паяльники подходят для жала разных форм и размеров.Совет, который вы обычно предпочитаете, должен влиять на то, какую модель вы выберете. Вам также следует поискать модель, которая позволит вам использовать насадки различных размеров и форм для различных целей.

Гарантия

На это придется потратить немало денег. Покупка его в качестве резервного на случай чрезвычайной ситуации не обязательно сразу вызовет проблемы. По этой причине вам следует выяснить, какое гарантийное покрытие доступно. На большинство из них включена стандартная пятилетняя гарантия.Некоторые из них охватывают даже более длительный период времени.

Вам также следует изучить информацию о компании вместе с гарантией. Некомпетентный отдел обслуживания клиентов сводит на нет любую гарантию. Кроме того, некоторые компании требуют, чтобы вы оплатили транспортные расходы, связанные с возвратом неисправного продукта для ремонта. Гарантия на более дешевые модели часто бывает дороже, чем покупка новых, и процесс будет намного дольше, если это тяжелый предмет.

Какие бывают типы паяльников для электроники?

Карандашный паяльник – паяльный карандаш может оказаться отличным паяльником для самостоятельного изготовления, если вы ищете дешевый паяльник.Помимо простоты использования, их компактный дизайн значительно упрощает хранение. Не рекомендуется использовать эти продукты в коммерческих целях, так как они не содержат каких-либо функций контроля температуры, необходимых для бизнеса.

Газовый паяльник – в отличие от всех остальных, эти паяльники используют химическую энергию, а не электричество. Эта энергия образуется в результате сгорания легковоспламеняющейся жидкости или газа. Наконечник обычно нагревается непосредственно открытым пламенем в большинстве ситуаций.Лучшие бутановые паяльники для электроники также известны своей портативностью и особенно рекомендуются для изготовления ювелирных изделий.

Аккумуляторные утюги. Поскольку они портативны и удобны, беспроводные паяльники для электроники полезны, но они не лучший выбор для новичков, поскольку их батареи потребляют много энергии, а их производительность невысока. В ситуациях, когда электричество недоступно или требуется беспроводная работа, небольшие автономные утюги можно нагревать от батарей или от источника газа, такого как бутан.В газовых утюгах мощность может изменяться регулировкой расхода газа; температура не контролируется напрямую.

Паяльные станции – -Паяльные станции быстрого нагрева с регулируемым контролем температуры с губкой для очистки жала. В паяльной станции у вас есть паяльный карандаш, который используется для нагрева паяльника, и электростанция, которая контролирует его температуру. Электронный контроль температуры также доступен на некоторых моделях для повышения точности. Электростанция не только помогает наконечнику нагреться до температуры, но и поддерживает эту температуру на протяжении всего вашего использования.

FAQ

Сегодня мы живем в эпоху очень передовых технологий. Профессиональные паяльные инструменты нового поколения стали намного лучше с точки зрения производительности и возможностей. Поэтому мы выбрали лучшие паяльники для печатных плат, которые превосходно работают по обоим параметрам.

Что лучше паяльник или пистолет?

Паяльник против паяльника Паяльник – очень популярный паяльник. Но, как и паяльник, паяльник представляет собой пистолет, быстро нагревающий инструмент, который нагревается сравнительно выше и используется в основном в неэлектронной пайке.

Какой паяльник или пистолет лучше, отличить непросто, учтите свой личный опыт, потому что оба имеют свои преимущества и недостатки. Паяльник – легкий, компактный и современный инструмент, который идеально подходит для начинающих, работающих над небольшими проектами.

Паяльный пистолет – это, как правило, оборудование с более высокой мощностью, которое используется для пайки больших межпроводных и больших неуклюжих компонентов в электрических работах. Из-за высокого напряжения и выделяемого большого количества тепла необходимо соблюдать дополнительные меры предосторожности, так как это может привести к повреждению окружающих участков, где вы работаете.

Паяльник какой мощности мне нужен?

Важнейшим фактором выбора паяльника и паяльника является его мощность. Большинство паяльников, используемых в электронике, доступны в диапазоне мощностей от 20 до 60 Вт. Самая популярная и широко рекомендуемая мощность паяльника составляет 50 Вт, но при работе с небольшой электроникой также следует учитывать 15 и 25 Вт.

Итак, если мы ответим: «Паяльник какой мощности мне нужен», выбор будет основан только на вашем проекте, который вы хотите припаять, и выберите любую мощность от 15 до 25 Вт.

Чем отличается сварка от пайки

Методы пайки и сварки используются для соединения двух или более металлических частей. Практически они похожи по принципу действия, а также используются для заполнения зазоров в металлических деталях.

Под сваркой – процесс изготовления, при котором две или более детали соединяются друг с другом посредством термической обработки. Сварка – это обычно металлы или термопласты, которые должны быть похожими, а при сварке используются высокие температуры, чтобы сплавить детали вместе и дать им возможность остыть.

При пайке – это низкотемпературный припой, плавящийся при температуре ниже 840 ° F (450 ° C). Основное различие между процессом заключается в том, что при пайке склеиваемый металл нагревается, а не плавится. Во время сварки производители плавят основной металл, вызывая плавление.

Почему жало паяльника чернеет?

Более высокая температура приводит к быстрому окислению жала паяльника. При окислении на жалах паяльника наносятся черные покрытия, которые покрываются черной или коричневой чешуей.Это напрямую ухудшит качество пайки. Поэтому сгоревшие наконечники обычно выбрасывают и используют только после тщательной очистки наконечника.

Чтобы избежать проблем с пайкой, рекомендуется постоянно держать наконечник покрытым тонким слоем припоя, что также продлевает срок службы наконечника.

При какой температуре плавится припой 60/40

Температура плавления припоя 60/40 составляет 188 ° C (370 ° F). Смесь 63/37 Sn-Pb известна как эвтектический сплав. Вы заметите, что у каждой композиции самая низкая температура плавления.

Вам нужно, чтобы жало было достаточно горячим, чтобы расплавить пайку , но при повышении температуры и повреждении электронных компонентов, а также сокращении срока службы паяльного жала .

Насколько греется паяльник на 25 ватт

Паяльник – ручной инструмент, используемый при пайке. Паяльник всегда должен иметь температуру выше точки плавления припоя (температура плавления припоя от 180 ° C до 190 ° C).

Обычно мощность 25 Вт может достигать температуры от 380 ° C до 430 ° C.Так что это линейка малоэффективных паяльников. Паяльник на 25 Вт отлично подойдет для пайки электронных проектов.

Можно ли паять алюминий?

Пайка – это распространенный способ соединения металлов. Да, пайку алюминия можно паять так же, как и другие металлы, но для этого требуются более совершенные методы.

1. Перед началом работы поверхность алюминия должна быть очищена от посторонних материалов, таких как жир, грязь и другие окисленные слои.
2. Алюминий требует тепла для работы с припоями с более высокой температурой плавления (температура плавления от 700 до 800 ° F).
3. Используйте правильный флюс для очистки источника. Рекомендуется обычно высокий кислотный флюс.

Какая идеальная температура пайки?

Для быстрой и оптимальной передачи тепла к паяльнику, температура паяльника выше точки плавления, а также для получения достаточно горячего паяного соединения, чтобы расплавить соединение. Избыточное тепло может повредить компоненты, поэтому о них необходимо позаботиться.

При запуске Оно должно быть низким, а для припоя на свинцовой основе – 316 ° -343 ° C, а для бессвинцового припоя – 343 ° -371 ° C – хорошее место для начала.

Приговор

А теперь, когда мы обсудим, какие факторы необходимо учитывать в этом информативном руководстве, мы надеемся, что вы выбрали победителя из нашей выборки. Однако, если у вас все еще есть какие-либо сомнения или вопросы, вы можете попытаться продолжить расследование.

Считаем X-Tronic Model 3020-XTS лучшими паяльниками для электроники. а Weller WLC100 – самый универсальный. Лучшая бюджетная покупка Hakko FX888D, а лучший паяльник Klein Tools – самый надежный вариант.

На этом этапе мы надеемся, что вы определитесь и найдете идеальный выбор лучших паяльников для электроники для ваших нужд. Также не забудьте оставить свой ценный отзыв в разделе комментариев ниже.

Заключение – Подведение итогов

На рынке доступны сотни лучших паяльников для электроники, и вам, как покупателю, решать, как выбрать припой для ремонта электроники. Однако иногда неправильное решение может испортить качество работы вашего продукта, особенно когда вы собираетесь купить что-то вроде лучшего припоя для электроники, поскольку это очень важный материал, который используется в ответственных работах.

Итак, в этой статье мы обсудили, мы протестировали одни из лучших паяльников для электроники для пайки электрических проводов, доступных на рынке в настоящее время. При этом имейте в виду, что для лучших паяльников для электроники критическими факторами выбора являются мощность, простота использования, долговечность и цена инструмента.

Соответствующее сообщение
1. Лучшие тестеры паяльников 2021 – Руководство покупателя
2. 5 лучших паяльников для витражей в 2021 году
3.Топ 5 лучших экстракторов дыма для пайки 2021 – Руководство покупателя
4. 5 лучших очистителей паяльных жало 2021 – Руководство покупателя
5. Лучшие паяльные коврики 2021 года – 5 лучших рассмотренных вариантов

Руководство по пайке для начинающих

Несколько лет назад я работал со своим зятем-электриком Райаном Дэвисом над статьей о том, как превратить старое радио в MP3-плеер.

Это легкий проект выходного дня, но для его выполнения вам понадобится одно из навыков, которые вам понадобятся – это умение паять.

Пайка (произносится как SAW-DER-ING ) используется для соединения двух металлических предметов друг с другом путем плавления между ними присадочного металла, называемого содер. Припой имеет низкую температуру плавления и за несколько секунд снова превращается в твердое тело, что делает его идеальным «клеем» для соединения небольших металлических кусочков.

Пайка похожа на сварку, но с той разницей, что при сварке вы расплавляете металлические предметы, которые хотите соединить вместе; при пайке вы используете присадочный металл для соединения металлических предметов.

Если вы решите заняться каким-либо хобби, связанным с электроникой, вам нужно будет уметь паять. С помощью пайки вы можете создавать роботов, радиоприемники, усилители и целый ряд проектов Arduino.

Хотя пайка может показаться сложной и устрашающей, она на удивление проста и проста.

Ниже Райан помогает нам разобраться в основах этого навыка «Сделай сам».

Инструменты, необходимые для пайки

Паяльник. Паяльник – это то, что плавит припой.Здесь не нужно ничего особенного. Приличный паяльник обойдется вам в 20-30 долларов.

Припой. Припой – это металлический сплав олова и свинца (~ 60% олова / 40% свинца). Припой, используемый для плавления электрических компонентов, имеет ядро ​​из канифольного флюса. Когда вы нагреваете припой с помощью паяльника, канифоль сначала плавится и обтекает то, что вы хотите припаять, удаляя поверхностное окисление и грунтуя поверхность для более прочных интерметаллических связей.

Для большинства проектов в области электротехники не требуется очень толстый припой.Лучше всего подходит проволока диаметром 0,032 дюйма.

Влажная губка. Наконечник паяльника окисляется при работе с ним. Эта ржавчина на жало будет блокировать поток тепла от паяльника, что, в свою очередь, помешает вам сделать чистый припой. Вот почему перед каждым паяным соединением вы должны использовать влажную губку для очистки жала. Многие паяльники поставляются с маленьким держателем для влажной губки. Вы узнаете, что ваш наконечник чистый, когда он красивый и блестящий.

Микро кусачки для проволоки. Вы будете использовать этот инструмент, чтобы обрезать лишние выводы компонентов (см. Ниже). Вы также можете использовать его для зачистки провода.

Основные методы пайки

Сами основы пайки одинаковы, независимо от того, над каким проектом вы работаете: нагрейте металлические поверхности двух объектов, нанесите припой и дайте остыть. Но подход, который вы выберете для выполнения этих шагов, будет зависеть от типа объектов, которые вы паяете вместе.Ниже приведены три основных метода, которые вы будете использовать.

Пайка в сквозное отверстие

Пайка в сквозное отверстие используется при подключении резистора или гнезда к печатной плате (PCB).

В большинстве электронных проектов своими руками используются печатные платы. Это плита из стекловолокна с вытравленными на ней токопроводящими дорожками и площадками. Дорожки и колодки изготовлены из меди. Вы припаиваете свинцовые компоненты (например, резисторы, светодиоды, розетки и конденсаторы) к контактным площадкам. По сути, каждый раз, когда вы вставляете что-то в отверстие, вы выполняете сквозную пайку.

В этом примере Райан припаивает разъем к печатной плате, которую он использует для изготовления усилителей для преобразования старых радиоприемников в MP3-плееры.

Вставьте ведущий компонент в отверстие. Прикоснитесь чистым кончиком горячего паяльника к контактной площадке и кончику вывода, который вы хотите припаять к печатной плате. Подержите его там в течение одной секунды, чтобы оба компонента нагрелись.

Поместите примерно 1–3 мм припоя между выводом и контактной площадкой, где он будет плавиться относительно нагретых компонентов.

Удалите припой из контактной площадки, но продолжайте удерживать кончик паяльника на контактной площадке и выводе еще на секунду. Это позволит припою полностью обтекать контактную площадку и вывод, создавая прочное соединение.

Снимите кончик паяльника и протрите его влажной губкой. Повторите то же самое с оставшимися подушечками и штифтами.

Закрепите штифты с помощью микропроцессорных фрез для создания гладкой поверхности.

Розетка надежно припаяна.

Вот иллюстрация, которая поможет вам более четко понять, что происходило на вышеуказанных шагах.

Как выглядят хорошие и плохие паяные соединения

Хорошие паяные соединения полностью покрывают контактную площадку и окружают соединение. Если вы посмотрите на него под микроскопом, это будет похоже на небольшой вулкан или гору.

Если припой 1) выглядит как большая металлическая капля, 2) не закрывает контактную площадку или 3) выглядит тусклым и потрескавшимся, у вас плохой стык.

Не беспокойтесь, если это так! Просто нагрейте припой паяльником и снимите его. Попробуйте снова. Очень просто.

Как было сказано выше, пайка довольно щадящая. Пока ваше паяное соединение выглядит примерно вогнутым вокруг выводного наконечника, у вас хорошее соединение.

Пайка для поверхностного монтажа

Некоторые компоненты, которые вы припаиваете к плате, просто припаяны к поверхности. Они не проходят сквозь дыру.

Райан показывает нам, как наносить припой на поверхность путем пайки конденсатора на печатную плату.

Поместите жало паяльника на медную площадку и нагрейте. Затем нанесите немного припоя на площадку и дайте ему расплавиться.

У вас останется поверхность припоя, покрывающая медную площадку.

Поместите конденсатор, который вы хотите припаять, на покрытую припоем площадку. Поместите жало паяльника сбоку от конденсатора и удерживайте в течение одной секунды.

Вы припаяли одну сторону. Для надежного соединения вам нужно припаять другую сторону.

Поместите кончик утюга рядом с конденсатором и поместите немного припоя между ними.

Пайка проводов

Вы также можете использовать пайку, чтобы соединить два провода вместе.

С помощью инструмента для зачистки проводов (или микрорезок для промывки) снимите примерно полдюйма пластиковой изоляции с концов обоих проводов.

Райан любит использовать эти маленькие зажимы для тараканов, чтобы удерживать один из проводов. Это облегчает работу.

Нагрейте конец одного провода и покройте его припоем.Это называется «лужением» проволоки. Проделайте то же самое с концом другого провода.

Соедините концы проводов вместе. Затем нажмите на кончик паяльника с обоих концов. Припой на обоих концах расплавится. Снимите утюг и удерживайте провода на месте, чтобы они могли остыть и сплавиться.

Вы можете обмотать оголенный провод изолентой. Или вы можете надеть термоусадочную трубку на один конец проводов, прежде чем спаять их вместе. После того, как вы спаяете провода вместе, наденьте термоусадочную трубку на оголенные провода.Вы можете использовать зажигалку, чтобы нагреть трубку, и она сожмется вокруг недавно расплавленного провода.

Райан использовал свой пистолет для пайки горячим воздухом для выполнения этой работы. Паяльник с горячим воздухом используется в основном для доработки компонентов поверхностного монтажа. Это хороший инструмент, если вы продвинетесь вперед в своих электрических проектах.

Узнайте, как паять за 5 минут .. Все, что вам нужно знать о базовом… | пользователя S Shyam | Shyam Cortex

Пайка – один из важнейших навыков, необходимых для работы в мире электроники.

Пайка и электроника идут рука об руку, как соль и перец. И хотя можно изучать и создавать электронику без необходимости брать в руки паяльник, вы скоро обнаружите, что с помощью этого простого навыка открывается целый новый мир.

• Я считаю, что пайка должна быть в арсенале каждого.

В этом посте мы остановимся на основах пайки сквозных отверстий, также известных как пайка со сквозными отверстиями (PTH) , обсудим инструменты , необходимые для , рассмотрим методы для правильной пайки и дадим Вы, , несколько советов и уловок, которые сделают починку любой части электроники легким делом .

Этот пост предназначен как для новичков, так и для экспертов. Если вы никогда раньше не прикасались к паяльнику или хотите немного освежиться, в этом посте найдется что-то для всех.

• Хорошая техника пайки не сложна и на самом деле невероятно проста. Чтобы овладеть искусством пайки, не нужны годы и годы практики. Вам просто нужны подходящие инструменты и знание очень простых методов. Качественная пайка – это несложно, и каждый может справиться с ней за несколько попыток.
  На самом деле плохо паять очень сложно. 🙂

«Искусство – это там, где работа встречается с любовью».

Припой, словом , можно использовать двумя разными способами.

1. Припой как существительное относится к сплаву (веществу, состоящему из двух или более металлов), который обычно представляет собой длинную тонкую проволоку в катушках или трубках.
2. Припой, как глагол, означает соединение двух металлических частей.

Итак, паяем припоем!

Сплавы свинца и олова обычно использовались в прошлом и до сих пор доступны. Бессвинцовые припои все чаще используются из-за негативного воздействия свинца на здоровье и окружающую среду.
Паяльная проволока разной толщины доступна для ручной пайки и с сердечниками, содержащими флюс.

Паяльная проволока в катушке.

Свинец против бессвинцового припоя

Припой состоял в основном из свинца (Pb), олова (Sn) и нескольких других металлов. Этот припой известен как свинцовый припой. Как всем известно, свинец вреден для человека и может привести к отравлению свинцом при воздействии больших количеств.

К сожалению, свинец также является очень полезным металлом из-за его низкой температуры плавления и способности создавать отличные паяные соединения.

• Бессвинцовый припой очень похож на свой свинцовый аналог, за исключением того, что, как указано в названии, он не содержит свинца.
