в чем причина и что делать в этом случае
Автор Андрей Семенов На чтение 5 мин Обновлено
Сразу после покупки или спустя время, парогенератор, который стал долгожданной покупкой, не работает или работает некорректно и не подает пар. Для решения данной проблемы стоит ознакомиться с данной статьей и узнать причины неправильной работы.
Содержание
- Устройство парогенераторов
- Причины отсутствия подачи пара и их устранение
- Не нажата кнопка
- Недостаточно нагрелся парогенератор
- Задержка подачи пара при первом использовании
- Недостаточно воды в резервуаре
- Отключен режим автоматической подачи пара
- Утюг неподвижен или его держат под наклоном в воздухе
- Образование налетов, загрязнений, накипи
- Засоры в камере парогенератора
- Аппаратные повреждения и поломки
Устройство парогенераторов
Парогенераторы — это устройство с отдельной станцией, в которой располагается трубчатый электронагреватель.
Полученный при нагревании воды пар поступает в утюг по специальной трубке.
Станция состоит из нескольких важных элементов. Для примера стоит разобрать устройство парогенератора филипс. По центру располагается бойлер для воды. В нем вода нагревается до требуемой температуры. Под ним проходят теплопроводящие трубки, которые соприкасаются с поверхностью бойлера, передавая ему проходящее по ним тепло. Трубки нагреваются за счет нагревательных элементов, расположенных в них.
На конце ТЭН (трубчатого электронагревателя) находится термостат, который нужен для контроля за температурой. Рядом с ним помещается плавкий предохранитель. В случае нестандартной ситуации, когда трубки накаляются слишком сильно, предохранитель плавится и замыкает электрический контур, отключая подачу тока устройству. Функционирование парогенератора без корректно работающей защиты в виде термостата и предохранителя опасно.
Помимо вышеназванных элементов парогенератора на нем расположен клапан, через который происходит подача пара из бойлера.Клапан обеспечивает поддержание необходимого для кипения воды давления. Рядом с ним помещается регулятор подачи пара.
Клапан обеспечивает поддержание необходимого для кипения воды давления. Рядом с ним помещается регулятор подачи пара.Причины отсутствия подачи пара и их устранение
При работе с парогенераторами возникают ситуации, когда устройство отказывается подавать пар. Часто, решение данной проблемы лежит на поверхности, но встречаются ситуации, когда неполадка возникает из-за технической неисправности прибора.
Не нажата кнопка
Не будет идти пар в парогенераторе филипс при отпущенной кнопке. В случае, если после полного нагревания устройства нет пара – следует нажать кнопку и проверить еще раз.
Некоторые модели парогенераторов конструктивно имеют недостаток в виде кнопки подачи пара с существенным люфтом. В такой ситуации не до конца нажатая кнопка также приведет к отсутствию результата.
Читайте также: Что такое парогенератор и как им пользоваться — разбираемся вместе!
Недостаточно нагрелся парогенератор
Для работы температура в бойлере должна быть выше, чем температура кипения воды.
Во время нагревания воды в бойлере не работает парогенератор тефаль. Чтобы узнать, в какой момент времени температура в бойлере достаточна для образования пара, стоит обратить внимание на световые индикаторы на корпусе устройства.
На большинстве современных парогенераторов постоянно горящий светодиодный индикатор обозначает готовность к работе. Если индикация отключена, либо мигает, стоит подождать еще некоторое время, пока утюг нагреется.
Задержка подачи пара при первом использовании
Первая подача пара из устройства происходит с небольшой задержкой. Сразу после включения парогенератора слышен характерный звук работы водяного насоса, который обеспечивает циркуляцию воды в бойлере.
Помимо времени, необходимого для нагревания воды и начала подачи пара, утюг самостоятельно регулирует начальную задержку перед использованием для увеличения срока работы устройства. В среднем, задержка подачи пара у современных парогенераторов составляет 30 секунд. В редких случаях время может достигать нескольких минут.
Недостаточно воды в резервуаре
При отсутствии достаточного количества воды в резервуаре работа парогенератора невозможна. Если при визуальном осмотре уровень жидкости опустился ниже минимальной отметки (обычно отображается горизонтальной чертой или надписью «MIN»), в парогенератор следует залить необходимый объем воды.
Пополнение уровня резервуара проводится через крышку, расположенную на корпусе парогенератора. Следует снять крышку и долить воду до максимальной отметки, не пересекая ее. Использование устройства, в котором уровень жидкости выше, чем рекомендуется — небезопасно.
Отключен режим автоматической подачи пара
Интеллектуальная автоматическая подача пара из устройства производится за счет встроенного гироскопа. Электронные системы отслеживают изменение положение утюга в пространстве и активируют подачу пара при движении. Если такая система отключена, подача пара будет проводиться только при нажатой кнопке ручного управления подачи пара.
Чтобы активировать систему автоматической интеллектуальной подачи пара, следует нажать кнопку «AUTO» на панели управления устройством. Или можно продолжить пользоваться ручным режимом работы утюга.
Утюг неподвижен или его держат под наклоном в воздухе
При включенном режиме интеллектуальной автоматической подачи пара работа обеспечивается электронным отслеживанием положения утюга в пространстве. Прекращение движения дает сигнал парогенератору прекратить подачу пара.Также поддержание утюга в наклоненном положении в воздухе отключает подачу пара.
Читайте также: Куда подевался пар? Чистим парогенератор от накипи
Образование налетов, загрязнений, накипи
Использование в парогенераторе жесткой водопроводной воды, которая богата различными минералами и солями приводит к образованию накипи внутри устройства и на поверхности подошвы. Парогенератор не подает пар при длительном накоплении отложений налета внутри отверстий для выпускания пара.
Для профилактики образования налетов, загрязнений и накипи современные парогенераторы имеют режим автоматической очистки. Для подробностей следует обратиться к инструкции по применению утюгом.
В домашних условиях, при отсутствии соответствующего режима очистки, можно воспользоваться лимонной кислотой, которая растворяет минеральные налеты на подошве и накипь от жесткой воды.
Для этого необходимо сделать раствор лимонной кислоты и воды в соотношении 4:1 (где 4 доли воды и 1 доля кислоты) и залить в бойлер паронагревателя. Затем следует несколько раз встряхнуть устройство и вылить жидкость. Повторить несколько раз, пока вода, выливаемая из утюга, не станет полностью чистой.
Засоры в камере парогенератора
Парогенераторы фирмы тефаль не подают пар по причине засоров в камере. Засоры происходят по причине непроизвольного попадания внутрь нагревательной камеры лишних предметов и образования накипи. При этом могут быть перекрыты отверстия для подачи пара.
Без полной разборки устройства при данной проблеме не обойтись, по этой причине стоит обратиться в сертифицированный сервисный центр, в котором профессионалы проведут обслуживание устройства.
Аппаратные повреждения и поломки

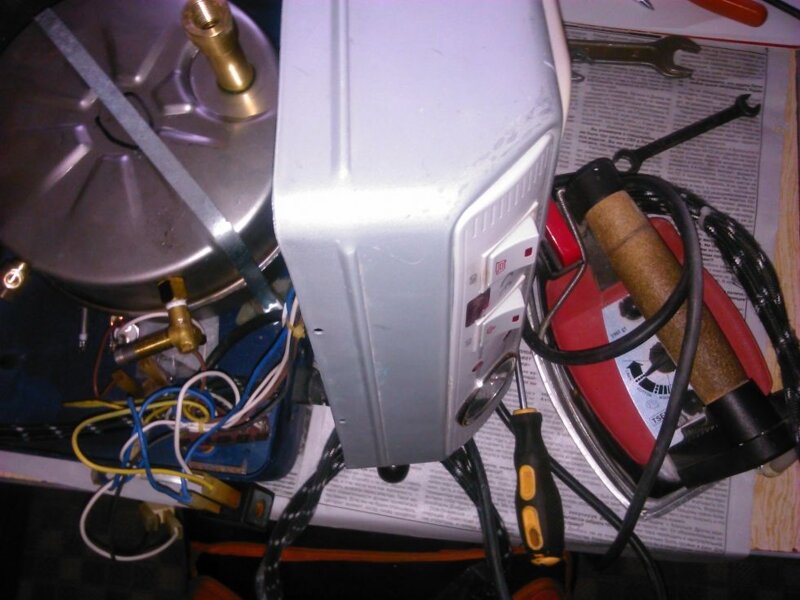

При технических неисправностях утюга, при которых, к примеру, парогенератор не нагревает воду, стоит обратиться в официальный сервисный центр бренда-производителя парогенератора. Самостоятельный ремонт устройства лишит дальнейшего гарантийного обслуживания.
в чем причина и что делать
Парогенератор – современное, удобное в эксплуатации многофункционально устройство, позволяющее за короткий период времени разгладить большое количество вещей, не прикладывая при этом особых усилий.
Но если же парогенератор выходит из строя и лишается своей основной функции – отпаривания, то вся его польза практически близится к нулю. При возникновении подобной проблемы следует как можно скорее принять нужные меры по устранению серьезной неисправности.
Следует заметить, что парогенератор является сложным высокотехнологичным устройством, которое не терпит непрофессионального вмешательства. Поэтому, если вы желаете восстановить прежнюю работоспособность своего устройства без малейших погрешностей, обращайтесь за помощью к опытным и квалифицированным мастерам, работающим в проверенных сервисных центрах. Ведь согласитесь, что максимального эффекта в процессе восстановления можно достичь, только используя специальное диагностическое и ремонтное оборудование, которыми как раз обладают хорошие мастерские. Также ремонт в СЦ подразумевает выдачу продолжительной гарантии на предоставленные услуги, которая является залогом качественного и полноценного ремонта.
Образование налетов, загрязнений, накипи
Практически каждый бытовой прибор, функционирующий с применением воды, с течением времени подвергается возникновению проблем в результате образовавшейся в нем накипи.
Если пользователь пренебрегает регулярными очистительными процедурами, то мощность паровой подачи начинает заметно снижаться и в конечном итоге прекращается вообще. Поэтому, как только ваш парогенератор откажется образовывать пар, сразу же необходимо выполнить его тщательную очистку, следуя правилам, прописанным в инструкции по эксплуатации.
После того, как выключенный агрегат окончательно остынет, следует снять клапан, а в бойлер и резервуар набрать очищенную или кипяченую воду. После этого встряхните прибор и вылейте с него жидкость. Данную процедуру следует повторить несколько раз, до тех пор, пока вытекающая изнутри вода не станет чистой.
Засоры в камере парогенератора
Одной из частых причин, провоцирующих ослабление или полное отсутствие подачи пара, являются различные засоры камеры парогенератора. Решить такую проблему без разборки агрегата обойтись невозможно. Поэтому если очистка устройства, которая описана выше, не принесла положительных результатов, следует обращаться за помощью к мастерам.
Аппаратные повреждения и поломки
Кроме засоров и накопленного налета причиной отсутствия пара может стать выход из строя определенного компонента. Если парогенератор не справляется с корректным набором давления, это говорит о повреждении реле.
Предохранительный клапан, который систематически не срабатывает или открывается, нуждается либо в починке, либо в полноценной замене. Для того, чтобы найти точное место поломки агрегат необходимо отдать на профессиональную диагностику.
Среди других причин снижения или отсутствия мощности паровой подачи можно выделить неправильную установку резервуара, повреждение электрошнура, выключателя устройства или парового клапана. Ремонт руками опытного мастера займет минимум времени и позволит достичь желаемого эффекта, в то время как дилетантское вмешательство еще больше усугубит ситуацию и окончательно выведет агрегат из строя. Чтобы сэкономить свое драгоценное время и деньги на покупку новой техники лучше сразу отдавайте парогенератор на ремонт в сервисный центр.
Общие проблемы с паровыми котлами и способы их устранения при ремонте
Содержание
- Общие проблемы с котлами, связанные с качеством воды
- Важность обработки котловой воды
- Как устранить проблемы с паровым котлом
- Свяжитесь с нами
Многие проблемы с котлом начинаются с качества воды. Обычные проблемы с питательной водой котла или проблемы с возвратом конденсата могут привести к серьезному повреждению агрегата. Вместо того, чтобы ждать возникновения проблемы, узнайте, как развиваются наиболее частые проблемы с качеством воды и как их предотвратить.
Узнайте больше о наших услугах по очистке котлов
Распространенные проблемы с качеством воды в котлах
Несмотря на то, что у котлов могут быть проблемы с оборудованием, проблемы с большей вероятностью могут возникнуть из-за неправильно сбалансированной воды. Плохое качество воды может впоследствии привести к повреждению компонентов котла.
Если вы заметили какие-либо проблемы с оборудованием, рассмотрите все причины, в том числе возможные проблемы с химическим составом воды, которые требуют обработки для восстановления баланса.
Здесь представлены распространенные проблемы с котлами, связанные с качеством воды.
1. Образование накипи
Плохое качество воды может серьезно повредить котельную систему. Содержащиеся в воде минералы, такие как кальций и другие, могут накапливаться в котле и трубах в виде накипи. Эти отложения могут замедлить прохождение пара через систему или полностью ее заблокировать. Фактически, накипь является наиболее значительным фактором снижения эффективности вашей системы парового котла.
Накипь может снизить эффективность теплообменников и помешать горячей воде в бойлере достичь необходимой температуры. Поэтому, удалив и предотвратив образование накипи, ваш котел восстановит свою эффективную работу.
2. Водяные и предохранительные датчики, разрушающиеся от отложений накипи
Датчики, погруженные в воду, также могут покрываться накипью, как и трубы.
Это покрытие на датчиках является еще одной причиной для очистки воды в аквариуме. Если датчики не могут правильно измерить температуру или давление воды, котел может автоматически отключиться.
Неисправные устройства безопасности и датчики также могут помешать отключению котла в опасной ситуации, например, при слишком высоком давлении. Поскольку эти меры безопасности предотвращают работу системы в опасных условиях, регулярные проверки имеют решающее значение для работы резервуара и безопасности тех, кто работает рядом с ним.
Клапаны отключения при низком уровне воды отключают котел, если уровень воды падает слишком низко. Проверка их работы должна быть частью работы кого-то в здании. Слейте воду из бака на несколько секунд, чтобы проверить поплавковую камеру, если она не находится в режиме срабатывания. Система контроля низкого уровня воды должна сработать немедленно. Этот краткий дренаж исследует систему, а также позволяет тяжелым отложениям вытекать из системы.
3.
Утечки водыОдной из возможных проблем с водно-химическим режимом котла является утечка воды. Неправильный химический состав воды внутри котла может привести к точечным утечкам в баке, трубах или других частях системы.
Утечка воды может произойти в любом месте паровой системы. Ищите капли вокруг резервуара или его труб, но утечка может происходить и за пределами резервуара. Вода также может выходить из системы через вентиляционные отверстия. Эти скрытые утечки значительно усложняют выявление проблемы. Использование счетчика воды скажет вам, если закрытая система теряет воду, даже из скрытого отверстия. Если в вашей системе нет датчика этого типа, рассмотрите возможность его установки.
Утечка воды в закрытой системе в конечном итоге приведет к падению доступного для системы уровня воды настолько, что это приведет к отключению системы. Если уровень воды значительно не снижается, но система негерметична, возможно, в систему попадает атмосферная влага. Эта необработанная вода в вашем резервуаре может привести к преждевременному износу.
В системах с открытым контуром увеличение количества воды, подаваемой в бак, указывает на чрезмерную потерю воды где-то в системе.
Из-за трудозатрат, необходимых для устранения протекающих частей вашей котельной системы, одновременная замена нескольких элементов может быть более рентабельной, чем устранение утечек по частям. Эта экономия особенно актуальна, если у вас есть многочисленные отверстия в трубах внутри стен или в других труднодоступных местах. Не пытайтесь самостоятельно заменить трубы или другие детали. Доверьте эту трудоемкую задачу профессионалу.
4. Больше нормального количества шлама
Шлам похож на более твердые отложения накипи, но имеет более мягкую текстуру. Когда шлам достигает резервуара котла, он подвергается воздействию высоких температур. Однако обычно он затвердевает только в том случае, если уровень воды падает, например, во время слива. Когда шлам затвердевает, он образует пригоревший слой на внутренней поверхности бака котла. Этот затвердевший осадок может создать аналогичные проблемы в масштабе.
Еще одна проблема, связанная с шламом, заключается в том, что он накапливается в местах с более низким давлением или расходом воды. Продолжающееся наращивание без проверки может привести к повышению температуры внутри труб за счет изоляции этой области котельной системы. Накопление в любом месте котла может ограничить поток воды. Следовательно, образуется больше шлама или отложений накипи, повышается температура и происходит повреждение компонентов котла.
5. Вспенивание в баке бойлера
Вспенивание внутри бака бойлера происходит, когда твердые частицы в воде всплывают наверх. Когда вода нагревается, эти твердые вещества вспениваются из пара. Некоторые поднимаются вместе с паром к турбинам или пароперегревателям. Когда на них оседают твердые частицы, система теряет эффективность. В конце концов, твердые частицы будут проникать в остальную часть котла, вызывая еще больший ущерб.
6. Коррозия внутри котла
Коррозия может проявиться в любом месте котла.
На самом деле, эта проблема с котлом часто возникает изнутри и в конечном итоге выходит наружу. Поэтому признаки коррозии могут быть незаметны до тех пор, пока труба или резервуар не протекут.
Обычно коррозия возникает в результате химической реакции котловой воды с материалом труб или бака. Такая ситуация может произойти из-за слишком большого количества растворенного кислорода в котловой воде, неправильного уровня pH или растворенных твердых веществ. Квалифицированный специалист по очистке воды знает, какие химические вещества следует использовать для защиты вашего котла от такого рода повреждений. Предотвращение коррозии необходимо для сохранения целостности системы. Кроме того, предотвращая коррозию, вы также избегаете утечек, вызванных химическим повреждением вашей котельной системы.
Связанные тематические исследования
Важность очистки котловой воды

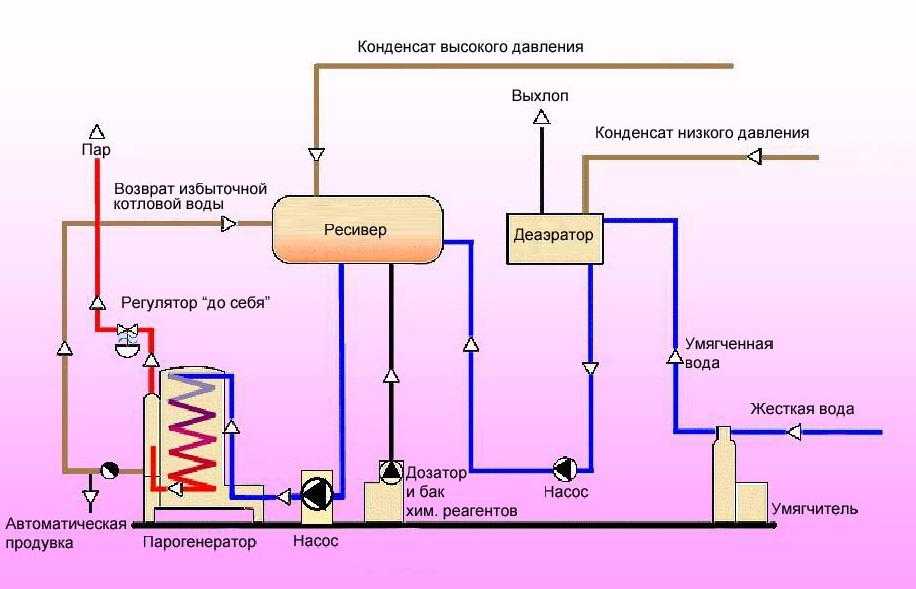

Очистка котловой воды может предотвратить многие проблемы с системой, от незначительных до серьезных.
Важна первоначальная очистка воды, помимо фильтрации, контроля качества воды и добавления химикатов по мере необходимости для поддержания баланса. Чтобы облегчить этот процесс, установите на бойлере оборудование для контроля химического состава воды и автоматического дозирования химикатов для обработки, чтобы свежая подпиточная вода не способствовала дисбалансу.
Оборудование для обработки котловой воды Vital включает в себя следующие контрольные устройства:
- Датчики котла измеряют котловую воду, включая уровень в баке, pH и т. д. Информация от датчиков поступает на контроллер для корректировки химических добавок.
- Контактные счетчики напора контролируют использование котловой воды.
- Подставка для купонов коррозии Определите скорость коррозии в вашей котельной системе без вскрытия труб с помощью одной из этих подставок для купонов.
Дополнительно котельное оборудование включает в себя контроллеры для дозирования соответствующих уровней химикатов для обработки котловой воды.
Типы оборудования, используемого для химического контроля котлов, включают следующее:
- Резервуары для смешивания химикатов : В этих резервуарах безопасно хранятся и смешиваются химикаты для добавления в котловую воду.
- Насосы для химикатов: Насосы подают химикаты в котел из резервуаров для смешивания химикатов.
- Выпускные клапаны и соленоиды: Эти клапаны регулируют поток химикатов или воды.
- Контроллеры автоматизации : Контроллеры автоматически регулируют добавление химикатов с помощью информации от датчиков.
Правильное оборудование важно для сохранения качества воды. Тем не менее, химические вещества, добавляемые для обработки воды, имеют наибольшее значение для долговечности котла и качества воды. Эти химические вещества играют разные роли, и для каждого котла может потребоваться различный состав воды в зависимости от его материалов и работы.
Конкретные используемые химикаты зависят от вашей системы, но общие категории химикатов для котлов включают:
- Обработка возвратной воды конденсата: Эти химикаты регулируют pH конденсата из котла, возвращающегося в систему. Они также защищают трубы от коррозии.
- Ингибиторы для котлов : это универсальные пакеты химикатов, которые обрабатывают котловую воду для контроля pH, предотвращения пенообразования, предотвращения коррозии и защиты от накипи и точечной коррозии.
- Предотвращение образования накипи : Для предотвращения образования накипи требуется химическая балансировка воды для предотвращения отложения твердых частиц накипи.
Устранение неполадок с паровым бойлером
Чтобы устранить неполадки с паровым бойлером, рассмотрите проблемы и их наиболее распространенные причины. Вы можете сэкономить время и деньги, сначала взглянув на состав воды, а затем продвигаясь вперед в процессе устранения неполадок.
Коррозия или утечки в трубах
При наличии утечек или коррозии, особенно в нагретых частях котла, учитывайте водно-химический режим. Тщательно измерьте качество воды на предмет уровня растворенного кислорода или низкого pH. Оба эти фактора являются распространенными причинами коррозии или повреждения паровых котлов.
Простого знания того, что ваш котел поврежден, часто недостаточно, поскольку существует несколько типов механической и химической коррозии. Если возможно, оцените повреждения, нанесенные внутренней части труб, на наличие признаков специфической химической коррозии.
Типы химической коррозии включают следующие:
- Кислородное повреждение: Точечная коррозия на локализованных или обширных участках в частях котла, подающих горячую воду, указывает на этот тип повреждения.
- Кислотное повреждение: Когда рН воды слишком низкий, вода становится кислой. Без нейтрализации кислоты это приведет к общему истончению металла внутри котла.
- Каустическая коррозия: На другом конце спектра pH находятся повреждения, вызванные слишком щелочной водой или слишком высоким pH. Как правило, этот тип повреждения возникает под отложениями накипи, где вода может закипеть. Этот тип повреждения часто приводит к неравномерному рисунку выдалбливания.
Основной причиной вышеперечисленных повреждений является водно-химический режим. Таким образом, коррекция воды для предотвращения образования накипи, уменьшения содержания растворенного кислорода и повышения низкого уровня pH может защитить от коррозии и отказа котла в будущем. Консультации с профессионалами по обеспечению вас чистой системой котла также могут предотвратить коррозию и последующие утечки.
Накипь или шлам в бойлере
Чтобы удалить накипь или шлам в бойлере, необходимо учитывать состав воды.
Как подпиточная вода, так и вода обратной линии нуждаются в химической очистке. Обе проблемы вызовут проблемы с повышенным давлением воды или уменьшенным потоком. Плюс они препятствуют эффективному нагреву котла.
При серьезных проблемах вам, вероятно, потребуется слить воду и очистить систему. Затем начните с правильно очищенной и отфильтрованной воды.
Химикаты для предотвращения накипи также предотвратят отложение шлама внутри котла. Поэтому спросите у специалистов по воде о том, как защитить ваш котел от накипи и шлама при дальнейшем использовании.
Вспенивание воды в баке котла
Как и при других проблемах с котлом, перед устранением проблемы водно-химического режима очистите котел от любых загрязнений, вызванных пенообразованием. Обработка воды пеногасителями предотвращает цепную реакцию, вызванную образованием пены. Химические вещества изменяют поверхностное натяжение, чтобы твердые частицы не образовывали пену в воде.
Позвоните специалистам по обработке котловой воды
Если вы подозреваете, что проблема связана с плохим качеством воды, свяжитесь с нами в Chardon Labs, чтобы установить систему очистки воды или оценить вашу котельную систему.
Вы никогда не должны эксплуатировать котел без неочищенной воды, потому что повреждение может проявляться с небольшими симптомами с течением времени, пока трубы не засорятся или система не подвергнется коррозии. Такие ситуации часто требуют дорогостоящего ремонта. Наши системы помогут вам избежать масштабирования по стабильной и разумной цене.
Знайте, как действовать в случае возникновения проблем
Как только ваш котел снова заработает, будьте более бдительны в его обслуживании. Поскольку вода является важной частью работы вашего парового котла, очистка воды имеет решающее значение для долговечности системы. С очищенной водой можно избежать таких проблем, как образование накипи или засоры в системе. Используйте водоподготовку как часть целой системы регулярного обслуживания вашей котельной. Соблюдение этого правила обеспечит правильную работу вашего котла, а проблемы можно будет решить до того, как они приведут к сбоям в работе.
В Chardon Labs мы занимаемся очисткой воды для котлов в различных областях применения.
Все, от медицинских учреждений до систем отопления, вентиляции и кондиционирования воздуха и промышленных предприятий, могут использовать котлы, которые нуждаются в очистке воды. Неважно, открыта система или закрыта — в любой из них со временем может образоваться накипь. Мы установим индивидуальное решение, чтобы предотвратить проблемы с котлом с вашим баком и паровой системой, которые возникают из-за его воды.
Мы занимаемся очисткой воды с 1965 года. За это время мы стали местом, куда предприятия обращаются за результатами очистки воды. Свяжитесь с нами, чтобы запланировать очистку вашего котла или если у вас есть какие-либо вопросы о воде вашего котла. Наши результаты и опыт сделали нас лидером в отрасли очистки воды, и мы здесь, чтобы помочь вашему бизнесу.
Что приводит к выходу из строя паровых змеевиков?
Паровые змеевики — экономичный способ нагрева воздуха. Дорогостоящие преждевременные отказы могут произойти по ряду причин, что приводит к покупке и установке сменных паровых змеевиков.
Обычно это происходит в неподходящее время и может привести к экстренной помощи и сверхурочной работе. Вот пять основных причин выхода из строя паровых змеевиков:
1. Эрозия
Со временем внутри змеевика в трубах и коллекторах может возникнуть внутренняя эрозия. Эта эрозия вызвана двумя факторами: плохим качеством пара и внутренней скоростью пара.
Качество пара (или доля сухости) определяется как процентное содержание газообразного пара в фунте пара. Чем больше в нем жидкости, тем хуже качество. Некоторые производители паровых котлов гарантируют качество пара 99,5%. Это 99,5% пара и 0,5% жидкости, обычно в виде очень маленьких капель. Хотя это может оставить котел очень сухим, к тому времени, когда он дойдет до точки использования, как паровой змеевик, он может ухудшиться до 80% сухости или хуже. Если бы вы могли заглянуть внутрь трубопровода, вы могли бы увидеть туман, стекающий по трубе с потоком конденсата, стекающим по нижней части трубы.
Плохое планирование, плохая практика трубопроводов и/или неисправные конденсатоотводчики являются типичными причинами ухудшения качества пара.
Как только эти капли попадают в паровой змеевик, они буквально изнашивают металлические детали, находящиеся на их пути, как пескоструйный аппарат. Если змеевики спроектированы неправильно, внутренние скорости пара могут быть высокими, что усугубит ситуацию.
Мы в Campbell-Sevey разработали решения для низкого качества пара и можем спроектировать паровые змеевики с приемлемой внутренней скоростью пара, чтобы продлить срок службы змеевика.
2. Коррозия
Если неконденсируемые газы остаются внутри паровых змеевиков, может произойти окисление и коррозия углекислым газом. Углекислота образуется при растворении углекислого газа в воде (конденсат). Чем холоднее конденсат и/или выше давление пара, тем хуже эффект. Возможны локальные значения pH 3, что является довольно кислым и растворяет металлы катушки, содержащие давление. Точечные утечки начинают развиваться со временем. Использование термостатических вентиляционных отверстий и соответствующих трубопроводов имеет решающее значение для удаления этих газов.
3. Замерзание
Почему происходит замерзание? Пар в змеевике превращается в воду (конденсат), отдавая тепло. После образования конденсата он должен выйти из змеевика до того, как замерзающий воздух на ребристой стороне сможет извлечь достаточно дополнительного тепла из воды, чтобы превратить ее в лед. К сожалению, монтажники и проектировщики иногда не могут распознать факторы, из-за которых в змеевике остается конденсат.
Замерзание происходит, когда конденсату не дают стекать, когда на поверхность змеевика дует холодный воздух. Надлежащее планирование установки парового змеевика, трубопроводов, улавливания и возврата конденсата имеет решающее значение для предотвращения замерзания.
4. Неправильный выбор катушки
Не каждая катушка предназначена для работы с каждой системой.
Добавление дополнительной площади поверхности сверх необходимой не всегда является лучшим решением. Это может привести к снижению давления пара в змеевике и, возможно, к ненужному охлаждению конденсата, вызывая коррозию.
При замене большинства катушек выездные специалисты Campbell-Sevey сначала определяют причину отказа, а затем совместно с конструкторским персоналом и нашими производителями определяют наилучший подход к повышению производительности и срока службы катушки.
5. Неправильная установка
Если у вас есть подходящая катушка, но она не установлена должным образом, она обречена на отказ. Вот несколько наиболее распространенных проблем при установке:
- Теплообменник не наклонен к возвратной магистрали
Поскольку гравитация является основной силой, используемой для отвода конденсата, наклон змеевика в сторону возвратной магистрали может стать решающим фактором для быстрого удаления конденсата.
- Вакуумный прерыватель не установлен
Без прерывателя вакуума модуляция парового клапана приводит к образованию вакуума, так что давление в змеевике становится меньше давления в конденсатопроводе. Конденсат не будет стекать, поэтому змеевик начнет заливать. Это может вызвать замерзание, коррозию и/или гидравлический удар.
- Отводная трубка отсутствует или имеет недостаточную высоту
Когда паровой регулирующий клапан достаточно модулирует, единственное доступное давление для принудительного прохождения конденсата через сетчатый фильтр и ловушку – это статический напор конденсата в капельнице. Короткая капельница может уменьшить вместимость ловушки до такой степени, что ловушка не сможет справиться с нагрузкой конденсата, что приведет к затоплению.
- Недостаточная емкость ловушки или используется неправильная ловушка
Зная, что большую часть времени для удаления конденсата используется только давление напора, выбор размера отверстия конденсатоотводчика становится критическим.
Он должен быть достаточного размера для удаления всего конденсата, образующегося в змеевике, плюс запас прочности при перепаде давления, определяемом капельницей. Максимальное рабочее давление конденсатоотводчика должно определяться давлением срабатывания предохранительного клапана пара, питающего змеевик. Если любой из этих факторов не будет учтен, может быть установлена неправильная ловушка, и катушка может выйти из строя.
Выбор правильного типа конденсатоотводчика также важен для обеспечения максимальной производительности теплообменника. Мы предлагаем и храним множество моделей конденсатоотводчиков и порекомендуем подходящий тип для вашего применения.
- Линия возврата конденсата поднимается выше выпускного отверстия конденсатоотводчика
Некоторые проектировщики систем утверждают, что конденсат будет подниматься под давлением пара. Хотя это может быть верно в условиях полной нагрузки, в условиях частичной нагрузки давление в конденсатоотводчике недостаточно для подъема конденсата.
В результате змеевик заливается конденсатом.
Проконсультируйтесь с Campbell-Sevey
Для правильной работы всех паровых змеевиков требуется дополнительное оборудование, такое как регулирующие клапаны, конденсатоотводчики, термостатические воздушные клапаны и вакуумные выключатели, которые увеличивают производительность и срок службы змеевика. В сочетании с надлежащим оборудованием и правильной установкой ваши катушки могут прослужить долгие годы. В Campbell-Sevey наши эксперты понимают взаимодействие между этими частями оборудования и то, как каждое из них влияет на другое. Мы измеряем их все, мы выбираем их все и показываем вам, как они должны быть установлены. Мы смотрим на прошлые неудачи и используем эту информацию, чтобы дать рекомендации по улучшению на будущее. Мы смотрим вверх и вниз по потоку от змеевика, от подачи пара до возврата конденсата, чтобы дать рекомендации по повышению общей эффективности и результативности системы. Разбираемся в этих 5 подводных камнях и как их избежать.
