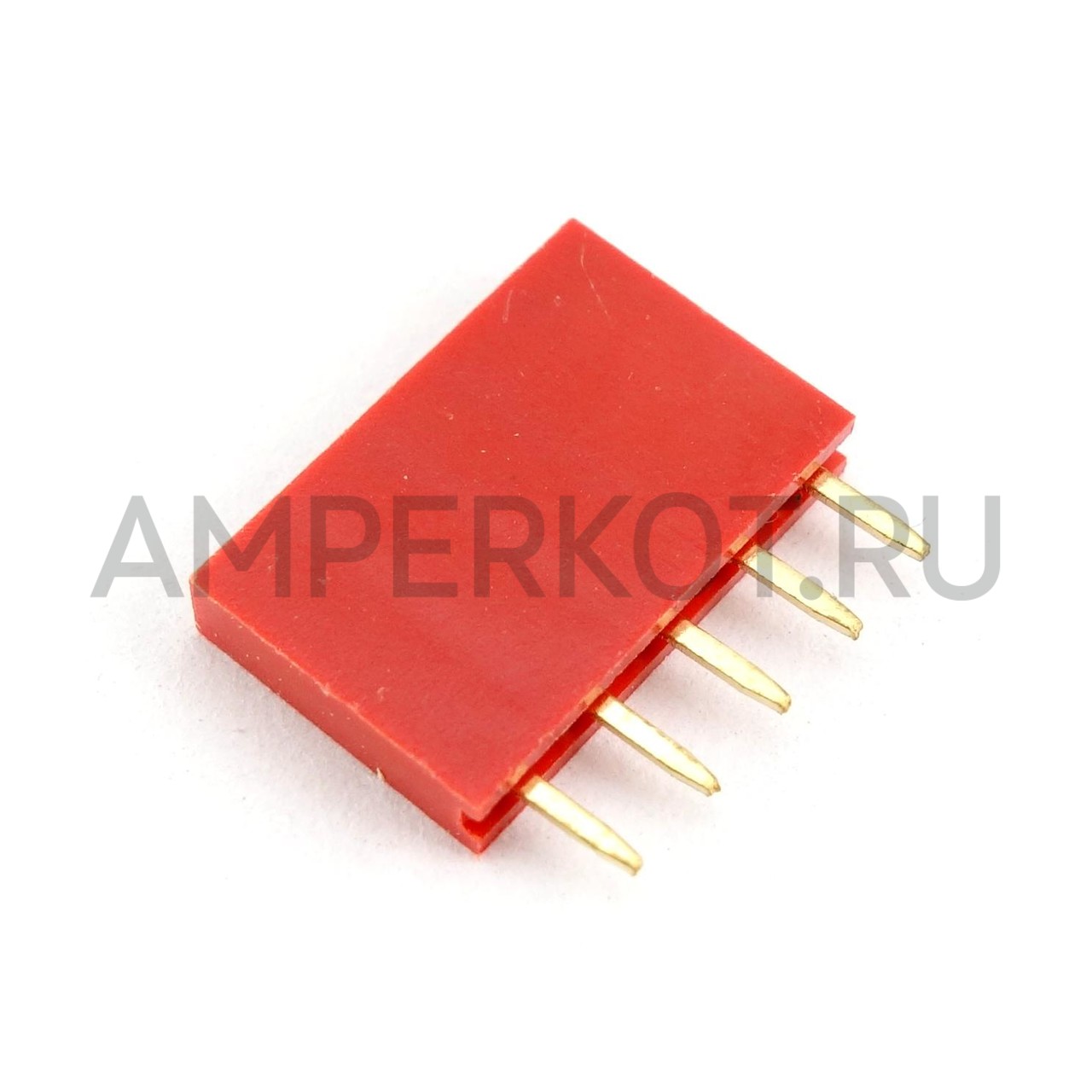

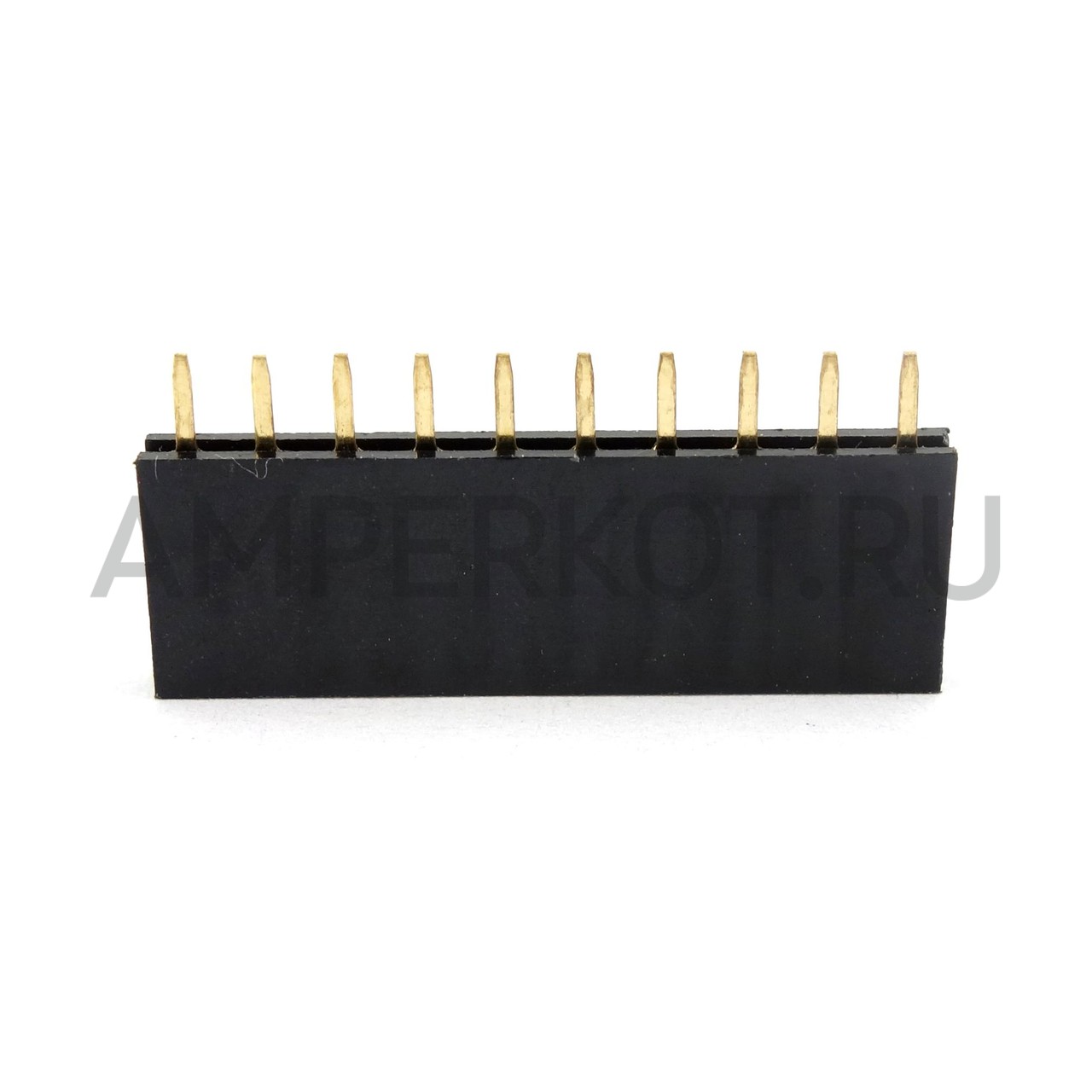

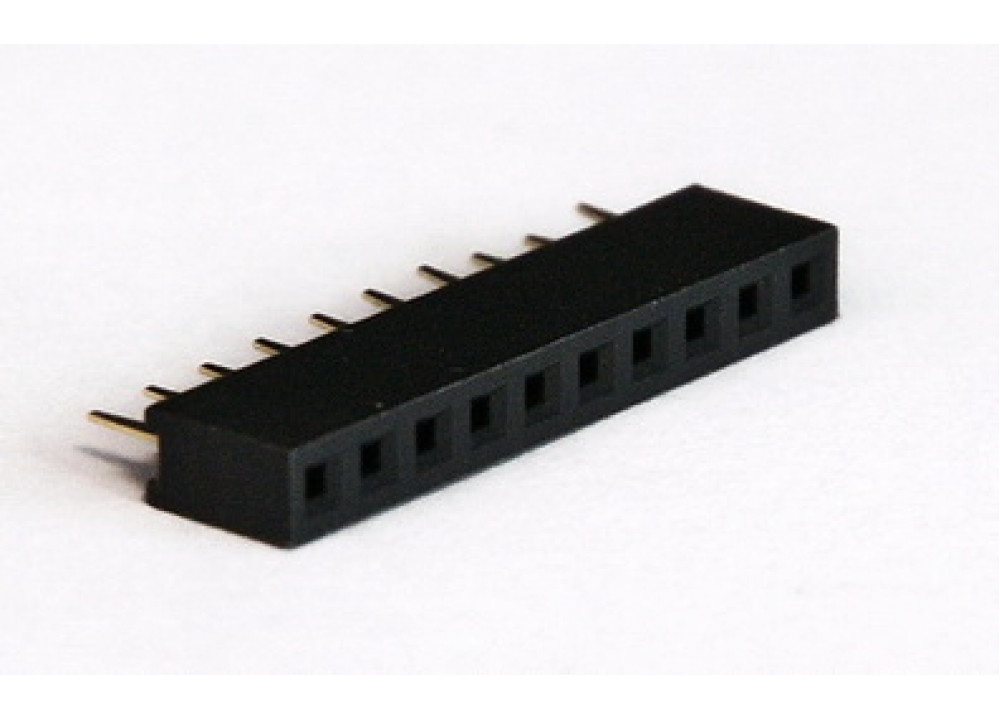

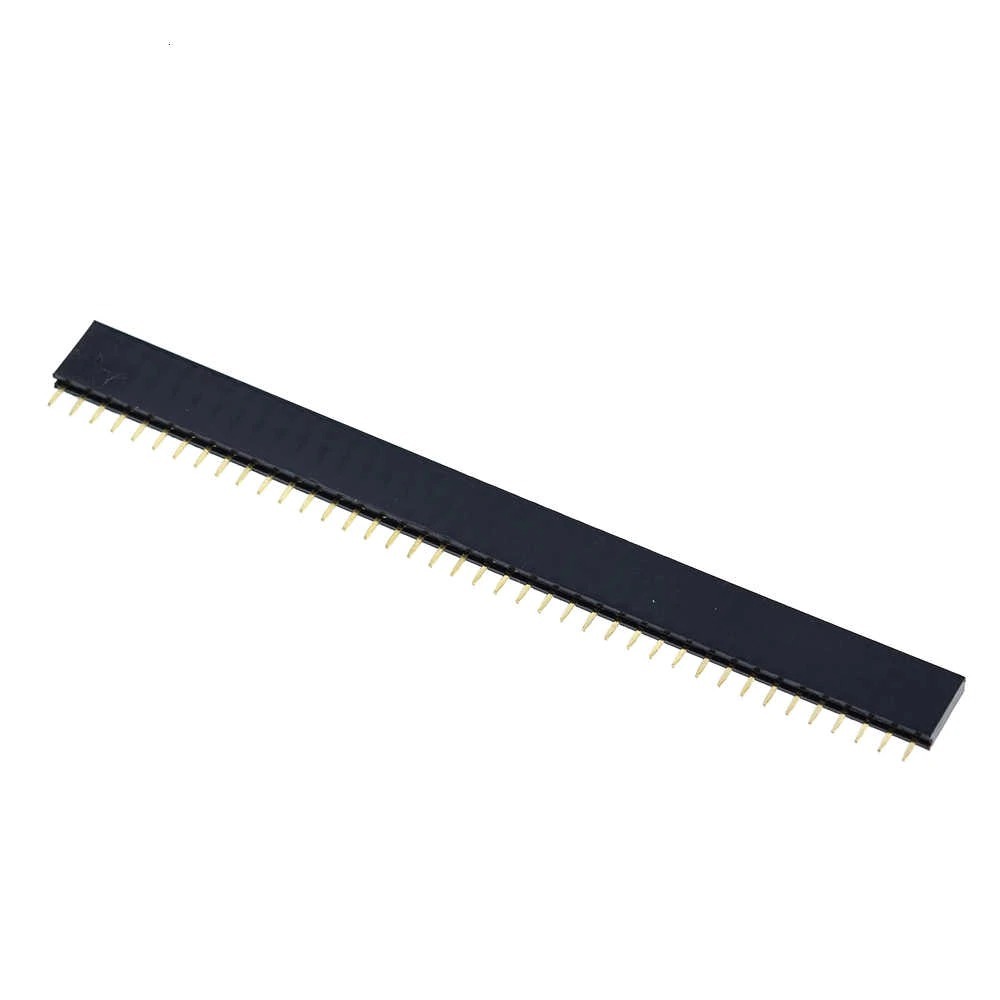

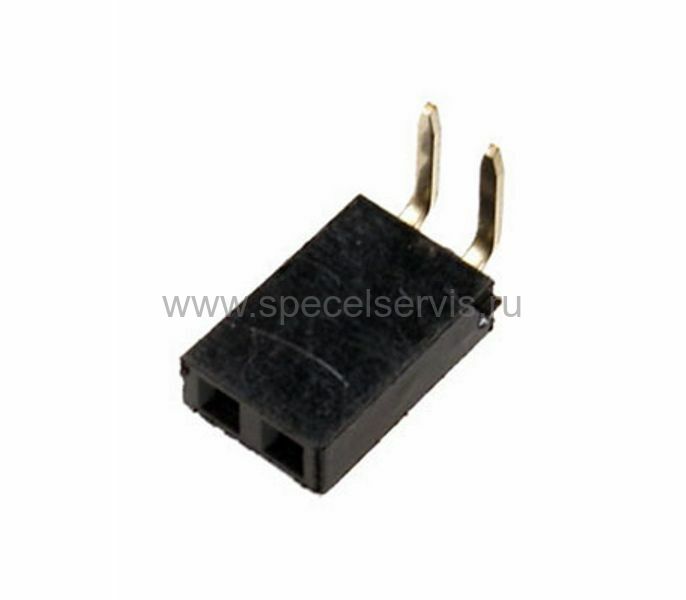

PBS, PBD гнезда на плату, 2.54 мм

Цена:
от: до:

Название:

Артикул:

Выберите категорию:
Все Аксессуары для электроники» Аккумуляторы»» Аккумуляторы свинцово кислотные»»» Аккумуляторы для источников бесперебойного питания»»»» Аккумуляторные батареи Delta DTM»»»» Аккумуляторные батареи Delta DTM I»»»» Аккумуляторные батареи Delta DTM L»»»» Аккумуляторные батареи Delta HR»»»» Аккумуляторные батареи Delta HRL-X»»»» Аккумуляторные батареи Delta HR-W»»»» Аккумуляторные батареи Yuasa»»»»» Аккумуляторы Yuasa NP (NPH, NPW)»»»»» Аккумуляторы Yuasa RE (REW)»»»»» Аккумуляторы Yuasa SWL (SW)»»»»» Аккумуляторы Yuasa EN»»»»» Аккумуляторы Yuasa ENL»»»»» Аккумуляторы Yuasa NPL»»»» Аккумуляторы ВОСТОК»»»»» Аккумуляторные батареи Восток СК»»»»» Аккумуляторные батареи Восток СX»»»»» Аккумуляторные батареи Восток ТС»»» Аккумуляторы для систем сигнализации»»»» Аккумуляторные батареи Delta DT»»»» Аккумуляторные батареи Security Force»»»» Аккумуляторные батареи Optimus»»» Аккумуляторы для мототехники»»»» Аккумуляторные батареи Delta CT»»»» Аккумуляторные батареи Red Energy»»»» Аккумуляторные батареи Delta EPS»»» Аккумуляторы гелевые»»»» Аккумуляторные батареи Delta GEL»»»» Аккумуляторные батареи Delta GX»»» Аккумуляторы для детских электромобилей»»» Аккумуляторы для эхолотов»» Аккумуляторы литий-ионные»»» Аккумуляторы 10440»»» Аккумуляторы 14500»»» Аккумуляторы 16340»»» Аккумуляторы 18650»»» Аккумуляторы 26650»» Аккумуляторы для мобильных телефонов»»» Аккумуляторы для мобильных телефонов ASUS»»» Аккумуляторы для мобильных телефонов SAMSUNG»»» Аккумуляторы для мобильных телефонов Sony Ericsson»»» Аккумуляторы для мобильных телефонов LG»»» Аккумуляторы для мобильных телефонов HTC»»» Аккумуляторы для мобильных телефонов NOKIA»» Аккумуляторы для радиотелефонов»» Аккумуляторы AA / AAA / С / D / 6F22»»» Аккумуляторы AA»»» Аккумуляторы AAA»»» Аккумуляторы C / R14»»» Аккумуляторы D / R20»»» Аккумуляторы 6F22»» Аккумуляторы промышленные»»» Аккумуляторы литий-полимерные»»» Аккумуляторы для шуруповертов»»» Аккумуляторы дисковые»»» Аккумуляторы с плоским положительным контактом»»» Аккумуляторы для роботов пылесосов»» Универсальные внешние аккумуляторы»» Аккумуляторы для фото-видеотехники»» Аккумуляторы для ноутбуков» Батарейки»» Батарейки литиевые»» Батарейки дисковые литиевые»» Батарейки R03 / AAA»» Батарейки R6 / AA»» Батарейки R10 / 332»» Батарейки R14 / C»» Батарейки R20 / D»» Батарейки 6F22 / 6LR61»» Батарейки 3R12»» Батарейки для сигнализации»» Батарейки для часов»» Батарейки для слуховых аппаратов»» Боксы для зарядки батареек и аккумуляторов» Адаптеры и блоки питания»» Блоки питания AC/DC»»» Блоки питания 1,5V»»» Блоки питания 3V»»» Блоки питания 5V»»» Блоки питания 6V»»» Блоки питания 9V»»» Блоки питания 12V»»» Блоки питания 13,5V»»» Блоки питания 15V»»» Блоки питания 15,6V»»» Блоки питания 16V»»» Блоки питания 18V»»» Блоки питания 18,5V»»» Блоки питания 19V»»» Блоки питания 19,5V»»» Блоки питания 20V»»» Блоки питания 24V»» Блоки питания универсальные»» Блоки питания для светодиодных лент»»» Блоки питания для светодиодных лент 12 Вольт»»» Блоки питания для светодиодных лент 24 Вольта»»» Влагозащищенные, герметичные блоки питания 12V IP65, IP67»»» Влагозащищенные, герметичные блоки питания 24V IP65, IP67»»» Драйверы и блоки питания для светодиодных лент и светильников на 220 Вольт»» Блоки питания для ноутбуков»» Блок питания для автомагнитолы»» Блоки питания Professional»» Преобразователи напряжения»»» Преобразователи 220 – 110»»» Преобразователи 12 в 220 автомобильные» Зарядные устройства»» Зарядные устройства для свинцово-кислотных аккумуляторов»» Пуско-зарядные устройства для автомобиля»» Зарядные устройства USB»» Автомобильные зарядки USB»» Автомобильные разветвители прикуривателя»» Зарядные устройства для мобильных телефонов»» Универсальные зарядные устройства» Пульты дистанционного управления»» Пульты Acer»» Пульты Aiwa»» Пульты Akado»» Пульты Akai»» Пульты Akira»» Пульты Auto»» Пульты Avest»» Пульты BBK»» Пульты BEKO»» Пульты BigSat»» Пульты Bimatek»» Пульты Bork»» Пульты Bravis»» Пульты Cameron»» Пульты Casio»» Пульты Changhong»» Пульты Chunghop»» Пульты Cisco»» Пульты Coby»» Пульты Continent»» Пульты D-Color»» Пульты Daewoo»» Пульты Denon»» Пульты Delta Systems»» Пульты Dexp»» Пульты Distar»» Пульты DNS»» Пульты Electron»» Пульты Elenberg»» Пульты Erisson»» Пульты Foston»» Пульты Funai»» Пульты Fusion»» Пульты Galaxy Innovations»» Пульты General Satellite»» Пульты Globo»» Пульты Golden Interstar»» Пульты Goldstar»» Пульты Grundig»» Пульты Haier»» Пульты Harper»» Пульты Helix»» Пульты Hisense»» Пульты Hitachi»» Пульты Homecast»» Пульты Horizont»» Пульты Humax»» Пульты Hyundai»» Пульты Izumi»» Пульты JVC»» Пульты Kaon»» Пульты Lentel»» Пульты LG»»» Пульты для телевизоров LG»»» Пульты для домашних кинотеатров LG»»» Пульты для DVD LG»» Пульты Loewe»» Пульты Lumax»» Пульты Marantz»» Пульты Mitsubishi»» Пульты Mustek»» Пульты Mystery»» Пульты Nash»» Пульты Nec»» Пульты Nokia»» Пульты Novex»» Пульты Odeon»» Пульты Oniks»» Пульты Onlime»» Пульты Onwa»» Пульты Openbox»» Пульты Opentech»» Пульты Opticum»» Пульты Oriel»» Пульты Orion»» Пульты Panasonic»» Пульты Patriot»» Пульты Philips»» Пульты Pioneer»» Пульты Polar»» Пульты Prima»» Пульты Raduga»» Пульты Record»» Пульты Reflect»» Пульты Rolsen»» Пульты Rubin»» Пульты Sagemcom»» Пульты Samsung»»» Пульты для телевизоров Samsung»»» Пульты для домашних кинотеатров Samsung»»» Пульты для DVD Samsung»» Пульты Sansui»» Пульты Sanyo»» Пульты Saturn»» Пульты Selenga»» Пульты Sharp»» Пульты Shivaki»» Пульты Sitronics»» Пульты Skyway»» Пульты Smart»» Пульты Sokol»» Пульты Sony»» Пульты Starsat»» Пульты Start»» Пульты Supra»» Пульты TCL»» Пульты Techno»» Пульты Telefunken»» Пульты Television»» Пульты Thomson»» Пульты Topfield»» Пульты Toshiba»» Пульты Tricolor»» Пульты Trony»» Пульты United»» Пульты Vestel»» Пульты Vitek»» Пульты Vityaz»» Пульты VR»» Пульты Weston»» Пульты World Vision»» Пульты Xoro»» Пульты Авангард»» Пульты Билайн ТВ»» Пульты Дом ру»» Пульты МТС-ТВ»» Пульты НТВ+»» Пульты Ростелеком»» Пульты Садко»» Пульты Телекарта»» Пульты для ворот и шлагбаумов» Индикация и подсветка»» Лампочки для рождественских горок»» Лампы для фонарей»» Индикаторные лампы 12 V»» Индикаторные лампы 24 V»» Индикаторные неоновые лампы 220 V»» Лампы автомобильные»» Светодиоды» Разъемы и переходники для радиоэлектронной аппаратуры»» Разъемы и переходники питания АС»»» Разъемы питания AC»»» Переходники питания AC»» Разъемы и переходники питания DС»»» Разъемы питания DC штырьковые»»» Переходники питания DC»»»» Переходники для адаптеров гнездо 5.

5 х 2.1 на штекер»»»» Переходники для адаптеров гнездо 5.5 х 2.5 на штекер»»»» Переходники питания нестандартные»» Разъемы питания влагозащищенные»» Разъемы автомобильные»»» Штекера и гнезда автоприкуривателя»»» Разъемы автомагнитол»»» Переходники антенные для автомагнитол»»» Разъемы питания DC автомобильные»» Разъемы MICROPHONE»» Разъемы и переходники SMA»»» Разъемы SMA»»» Разъемы RP-SMA»»» Переходники SMA»» Разъемы и переходники micro USB, mini USB, USB»»» Разъемы USB»»» Переходники USB»»» Разъемы и переходники mini USB»»»» Разъемы mini USB»»»» Переходники mini USB»»» Разъемы и переходники micro USB»»»» Разъемы micro USB»»»» Переходники micro USB»» Разъемы и переходники N»»» Разъемы N»»» Переходники N»» Разъемы и переходники UHF»»» Разъемы UHF»»» Переходники UHF»» Разъемы и переходники mini UHF»»» Разъемы mini UHF»»» Переходники mini UHF»» Разъемы и переходники BNC»»» Разъемы BNC»»» Переходники BNC»» Разъемы и переходники TNC»»» Разъемы TNC»»» Переходники TNC»» Разъемы и переходники FME»»» Разъемы FME»»» Переходники FME»» Разъемы и переходники F»»» Штекеры F»»» Переходники F»» Разъемы и переходники D-SUB»»» Разъемы D-SUB на кабель»»» Разъемы D-SUB на кабель высокой плотности»»» Разъемы D-SUB на шлейф»»» Разъемы D-SUB на плату»»» Переходники D-SUB»»» Корпуса и крепеж D-SUB»» Разъемы и переходники 2,5 мм»»» Разъемы 2,5 мм моно»»» Разъемы 2,5 мм стерео»»» Разъемы 2,5 мм TRRS, 4pin»»» Переходники 2,5 мм»» Разъемы и переходники 3,5 мм»»» Разъемы 3,5 мм моно»»» Разъемы 3,5 мм стерео»»» Разъемы 3,5 мм TRRS, 4pin»»» Переходники 3,5 мм»» Разъемы и переходники 6,3 мм»»» Разъемы 6,3 мм моно»»» Разъемы 6,3 мм стерео»»» Переходники 6,3 мм»» Разъемы и переходники HDMI»»» Разъемы HDMI»»» Переходники HDMI»»» Разъемы и переходники mini HDMI»»»» Разъемы mini HDMI»»»» Переходники mini HDMI»»» Разъемы и переходники micro HDMI»»»» Разъемы micro HDMI»»»» Переходники micro HDMI»» Разъемы и переходники DVI»» Разъемы и переходники DIN»» Разъемы и переходники mini DIN»»» Разъемы mini DIN»»» Переходники mini DIN»» Разъемы и переходники 2 pin DIN»»» Разъемы 2 pin DIN»»» Переходники 2 pin DIN»» Разъемы и терминалы BANANA»»» Разъемы BANANA»»» Терминалы BANANA»»» Клеммы BANANA»» Разъемы и переходники RCA»»» Разъемы RCA»»» Переходники RCA»» Разъемы Крокодил»» Разъемы и переходники RJ»»» Разъемы и переходники RJ10 (4p4c)»»»» Разъемы RJ10 (4p4c)»»»» Переходники RJ10 (4p4c)»»» Разъемы и переходники RJ11 (6p4c)»»»» Разъемы RJ11 (6p4c)»»»» Розетки RJ11 (6p4c)»»»» Переходники RJ11 (6p4c)»»» Разъемы и переходники RJ12 (6p6c)»»»» Разъемы RJ12 (6p6c)»»»» Переходники RJ12 (6p6c)»»» Разъемы и переходники RJ45 (8p8c)»»»» Разъемы RJ45 (8p8c)»»»» Переходники RJ45 (8p8c)»»»» Розетки RJ45 (8p8c)»» Разъемы XLR»» Разъемы и переходники IEEE»» Разъемы и переходники SCART»»» Разъемы SCART»»» Переходники SCART»» Штыри и гнезда 2,54 мм»»» BH вилки IDC на плату, 2.
54 мм»»» BLS гнезда на кабель, 2.54 мм»»» DIP панели 2.54 мм»»» DIP панели цанговые, 2.54 мм»»» IDC розетки на шлейф»»» PBS, PBD гнезда на плату, 2.54 мм»»» PLS, PLD линейки штыревые, 2.54 мм»»» SIP линейки цанговые, 2.54 мм»»» Джамперы»» Клеммники»»» Клеммники винтовые х 2»»» Клеммники винтовые х 3»»» Клеммники винтовые х 12»» Панели для колонок»» Разъемы и переходники телевизионные»»» Штекеры антенные для телевизора»»» Гнезда антенные телевизионные»»» Переходники антенные телевизионные»» Разветвители ТВ сигнала» Клеммы и соединители»» Клеммы ножевые 2,8/4,8/6,3 неизолированные»» Изоляция для кабельных клемм»» Клеммы ножевые 2,8/4,8/6,3 изолированные»» Клеммы тип "О" неизолированные»» Клеммы тип "О" изолированные»» Клеммы тип "U" неизолированные»» Клеммы тип "U" изолированные»» Клеммы ножевые, винтовые на плату»» Наконечники на кабель»» Клеммы тип "b" неизолированные»» Клеммы тип "b" изолированные»» Соединители проводов» Кнопки выключатели переключатели тумблеры»» Кнопки антивандальные»»» Разъемы для антивандальных кнопок 12, 16, 19, 22, 25, 30 мм»»» Кнопки антивандальные с подсветкой»»»» Кнопки антивандальные с подсветкой без фиксации»»»» Кнопки антивандальные с подсветкой с фиксацией»»» Кнопки антивандальные без подсветки»»»» Кнопки антивандальные без подсветки без фиксации»»»» Кнопки антивандальные без подсветки c фиксациией»»» Переключатели антивандальные»» Кнопки OFF ON»»» Кнопки OFF-(ON) без фиксации»»» Кнопки OFF ON с фиксацией»» Кнопки ON OFF»» Кнопки OFF ON с подсветкой»»» Кнопки OFF-(ON) с подсветкой без фиксации»»» Кнопки OFF ON с подсветкой с фиксацией»» Кнопки ON ON на переключение с подсветкой»»» Кнопки ON-(ON) с подсветкой без фиксации»»» Кнопки ON ON с подсветкой с фиксацией»» Кнопки ON-(ON) на переключение без фиксации»» Выключатели клавишные рокерные»»» Выключатели рокерные OFF ON»»» Выключатели рокерные OFF ON с подсветкой 12V»»» Выключатели рокерные OFF ON с подсветкой 220V»» Переключатели клавишные рокерные»»» Переключатели рокерные ON OFF ON»»» Переключатели рокерные ON OFF ON с подсветкой 220V»»» Переключатели рокерные ON ON»»» Переключатели рокерные ON ON с подсветкой 220V»» Кнопки тактовые»»» Кнопки тактовые 6×6»»» Кнопки тактовые 12×12»»» Кнопки тактовые SMD на плату»» Колпачки защитные»» Микропереключатели»» Переключатели Switch»» Тумблеры»» Тумблеры с подсветкой 12V»» Выключатели с ключом» Термоусадочная трубка»» Термоусадочная трубка с клеевым слоем»» Термоусадочная трубка 2 мм»» Термоусадочная трубка 3 мм»» Термоусадочная трубка 4 мм»» Термоусадочная трубка 5 мм»» Термоусадочная трубка 6 мм»» Термоусадочная трубка 8 мм»» Термоусадочная трубка 10 мм»» Термоусадочная трубка 12 мм»» Термоусадочная трубка 16 мм»» Термоусадочная трубка 20 мм»» Термоусадочная трубка 25 мм»» Термоусадочная трубка 30 мм»» Термоусадочная трубка 40 мм»» Термоусадочная трубка 50 мм»» Термоусадочная трубка 80 мм»» Термоусадочная трубка 90 мм»» Термоусадочная трубка 100 мм»» Термоусадочная трубка 120 мм» Шнуры и кабели соединительные для бытовой электроники»» Кабели и шнуры питания 220V»» Кабель электрический»» Кабель плоский, ленточные шлейфы»» Кабель Патч-корд»» Кабель RCA RCA»» Кабель mini Din – RCA»» Кабель jack 3.
5мм – RCA»» Кабель TRRS (jack) 3,5 мм – USB-AM»» Кабель TRRS (jack) 3,5 мм – mini USB-BM»» Кабель Jack 3.5мм»»» Кабель plug 3.5мм – jack 3.5мм»»» Кабель AUX»» Кабель Jack 6.3мм»» Кабель USB»»» Кабель USB папа-мама (USB AM – USB AF)»»» Кабель USB папа-папа (USB AM – USB AM)»»» Кабель USB для принтера (USB AM – USB BM)»»» Кабель USB-AM – TRRS(jack) 3,5 мм»»» Кабель mini USB-BM – TRRS (jack) 3,5 мм»»» Кабель USB A – IEEE 1394 Fire Wire»»» Кабель mini USB»»» Кабель micro USB»»» MHL адаптер для смартфонов micro USB – HDMI»»» Bluetooth адаптер для компьютера»»» Кабель OTG для планшетов и смартфонов»»» Кабель питания USB – DC 5V»» Аксессуары для iPhone, iPad, iPod»» Кабель VGA – VGA»» Кабель VGA – RCA»» Кабель VGA-HDMI»» Кабель HDMI-HDMI»» Кабель HDMI – mini HDMI»» Кабель HDMI-DVI»» Кабель HDMI – RCA»» Кабель DVI – DVI»» Кабель акустический»» Кабель сигнальный многожильный»» Кабель антенный»» Кабель Scart – RCA»» Кабель Scart – Scart»» Кабель IEEE 1394»» Кабель оптический»» Кабель SATA интерфейсный»» Кабель питания Molex – Power Sata»» Кабель mini Din – mini Din»» Шнуры ВЧ – 50 Ом»» Шнуры ВЧ – 75 Ом»» Шнуры телефонные» Инструменты для пайки и обжима проводов»» Паяльники»» Пасты смазки и флюсы для ремонта электроники»» Аксессуары для пайки»» Инструмент для обжима» Установочные изделия»» Держатели батареек и аккумуляторов»» Держатели светодиодов»» Держатели плоских предохранителей»» Держатели предохранителей 5 х 20 мм»» Держатели предохранителей 6 х 30 мм»» Кабельные вводы» Стяжка и изоляция»» Стяжка кабеля»» Клейкая лента, изолента»» Скотч» Вентиляторы»» Вентиляторы AC»» Вентиляторы DC»»» Вентиляторы DC 12V»»» Вентиляторы DC 24V»» Решетки для вентиляторов» Предохранители»» Предохранители стеклянные 3. 6 х 10 мм с выводами»» Предохранители стеклянные 5 х 20 мм»» Предохранители стеклянные 6 х 30 мм»» Предохранители автомобильные»» Предохранители автоматические» Измерительные приборы»» Мультиметры»» Аксессуары для мультиметров»» Измерители физических параметров» Динамики, зуммеры, микрофоны»» Динамики и громкоговорители»» Зуммеры»» Микрофоны электретные» Клея» Солнечные панели»» Солнечные модули экстра-класса DELTA серии BST»» Солнечные модули стандарт-класса DELTA серии SM» Кронштейны для бытовой техники»» Кронштейны для ТВ»»» Кронштейны фиксированные»»» Кронштейны наклонные»»» Кронштейны наклонно-поворотные»»» Кронштейны потолочные»» Кронштейны потолочные для проекторов»» Кронштейны для СВЧ»» Полки для видеоаппаратуры настенные»» Полки для бытовой техники на кухне» Аксессуары для пылесосов»» Пылесборники бумажные»» Пылесборники синтетические»» Пылесборники микроволокно 5 слоёв (HOLTZ) Германия»» Пылесборники многоразовые текстиль»» HEPA-фильтры для пылесосов»» Моторные фильтры для пылесосов»» Насадки для пылесосов универсальные»» Турбощетки для пылесосов» Экшн-камеры»» Экшн-камеры ThiEYE»» Экшн-камеры ХRide» Источники бесперебойного питания» Носители информации»» Карты флэш-памяти»» Флешки USB»»» Флешки USB 4Gb»»» Флешки USB 8Gb»»» Флешки USB 16Gb»»» Флешки USB 32Gb»»» Флешки USB 64Gb»»» Флешки USB 128Gb»»» Флешки USB 256Gb»» Диски оптические»» Фотопленка» Запчасти для микроволновых печей» Аксессуары для мясорубок» Товары для автомобиля» Антивирусы Электротовары» Электроустановочные изделия»» Розетки электрические»» Выключатели электрические»» Регуляторы света и диммеры»» Вилки электрические»» Звонки электрические»» Патроны электрические»» Колодки розеточные»» Датчики движения и освещенности» Кабели силовые и слаботочные»» Информационный кабель»» Кабель для видеонаблюдения с питанием»» Кабель сечением менее 4 квадратов»» Кабель сечением более 4 квадратов» Защита и управление электропитания»» Стабилизаторы напряжения»» Сетевые фильтры для бытовой техники»» Таймеры и датчики включения-отключения электропитания» Сетевые переходники, тройники, удлинители»» Удлинители электрические 220В»» Тройники электрические»» Электрокипятильники Освещение» Освещение LED»» Светодиодные лампы»» Светодиодные ленты и комплектующие»» Аксессуары для светодиодных лент»» Светодиодные прожекторы»» Светодиодные светильники»» Светодиодные панели»» Светодиодные фонари»» Светодиодные гирлянды» Лампы накаливания» Лампы люминесцентные» Стартёры для люминесцентных ламп» Трансформаторы для галогенных ламп 12 Вольт» Галогеновые лампы»» Галогеновые лампы 12 Вольт»» Галогеновые лампы 220 Вольт Радиотехника» Диктофоны профессиональные» Радиоточки и трехпрограммники»» Абонентские громкоговорители»» Трехпрограммные приемники»» Радиорозетки» Радиоприёмники Российского производства»» СИГНАЛ»» ЛИРА»» GLOBUS» Радиоприемники»» ETON»» GRUNDIG»» TECSUN»» SANGEAN»» PerfectPro»» PANASONIC»» PERFEO»» SONY»» DEGEN»» ETON American Red Cross»» VITEK»» Professional КВ radio»» ATLANFA» Интернет радиоприемники»» Интернет радиоприемники SANGEAN»» Интернет радиоприемники PerfectPro» Рации»» Рации Motorola»» Рации Icom»» Рации Yaesu» Радиостанции»» Клипсы»» Преобразователи 24/12»» Программаторы»» Гарнитуры»» Блок питания»» Автомобильные антенны»» Антенны»» Си-Би радиостанции» Приставки для цифрового телевидения»» Приставки для цифрового телевидения DVB-T2»» Автомобильные DVB-T2 тюнеры»» Антенны DVB-T2» Антенны КВ, TV, Радиолюбительские, DVB-T2»» Антенны КВ радиолюбительские MW/FM»» Антенны телевизионные»» Антенны для цифрового ТВ» Аудиотехника GSM системы» Усилители сигнала сотовой связи» Системы охранной сигнализации»» GSM системы охраны и сигнализации»» Датчики охранной сигнализации»» Аксессуары охранной сигнализации» Комплекты усиления сотовой связи» Репитеры GSM» GSM антенны» GSM системы управления» Смартфоны, мобильные телефоны»» Мобильные телефоны»»» Мобильные телефоны Maxvi Роботы-пылесосы Panda Игровые приставки и аксессуары» Игровые приставки»» Игровые приставки New Game»» Игровые приставки SEGA»» Игровые приставки Sony PlayStation»» Игровые приставки XBOX 360»» Игровые приставки портативные»» Игровые приставки планшеты» Планшетные компьютеры» Игровые аксессуары»» Игровые джойстики New Game»» Игровые джойстики SEGA»» Игровые джойстики PS»» Игровые джойстики Xbox 360»» Игровые джойстики PC»» Адаптеры Sony Pro Duo-micro SD»» Игровые картриджи для New Game»» Игровые картриджи для SEGA»» Аксессуары для приставок New Game»» Аксессуары для приставок SEGA»» Аксессуары для приставок Sony PlayStation»» Аксессуары для приставок Xbox 360»» Игровые аксессуары для компьютера»» Диски CD-R, CD-RW, DVD-R, DVD-RW»» Игровые диски»»» Игровые диски для Xbox 360»» Ремонт игровых приставок Бытовая техника» Товары для красоты и здоровья»» Массажные кресла»» Домашний фитнес»» Электропростыни и электроодеяла» Техника для дома»» Вентиляторы бытовые»» Проводные телефоны для дома и офиса»» Факсы на термобумаге»» Барометры» Техника для кухни»» Зажигалки для газовых плит»» Термопоты»» Ножеточки электрические»» Наборы ножей»» Весы кухонные»» Измельчители»» Пароварки»» Кофемолки»» Термосы»»» Термосы универсальные для еды и напитков»»» Термосы с узким горлом»»» Термосы с широким горлом»»» Термосы со стеклянной колбой»»» Термокружки»»» Бутылки и фляжки спортивные»» Овощерезки электрические»» Посуда»»» Кастрюли из нержавеющей стали»»» Сковороды»»» Кухонные аксессуары» Техника для красоты и здоровья»» Фены для волос»» Наборы для укладки волос»» Электробритвы»» Массажеры электрические

Производитель:
ВсеA123 SYSTEMSACERAIOAIRSONICAIWAAKAIAKIRAALCATELALINCOANSMANNAORAPOLLO JOLLYARBACOMASDASUSATLANFAATLANTAAUTOAVESTBBKBEKOBELEZZABIMATEKBIOSTALBORKBOSCHBOULLEBRAUNBRAVISCABLETECHCAMELIONCASIOCHANGHONGCHUNGHOPCISCOCOBYCOMMRADIOCONTINENTD-COLORDAEWOODAYREXDEGENDEKOKDELTA BATTERYDELTA SYSTEMSDEXPDIAMOND ANTENNA CORPORATIONDISTARDNSDURACELLDVTechECOLAEcoSapiensELECTROLUXELECTRONELENBERGENERGIZERENERGYENERGY TECHNOLOGYEQUATIONERISSONETONEVEREADYEXEQEXPLAYFILTEROFINN-LUMORFLEXFLYFOCUSrayFOSTONFUNAIFUSIONGALAXYGARINGAUSSGENERAL ELECTRICGENERAL SATELLITEGESSGLOBOGLOBUSGOLDEN INTERSTARGOLDSTARGPGRAHNGRUNDIGHAIERHAMAHELIXHILPHITACHIHOLDERHOLTZHOMECASTHORIZONTHTCHUMAXHYUNDAIICOMIQUIRITIZUMIJVCKAONKINGSTONKIPOKODAKL-PROLAMARKLEEFLEMANSOLENTELLEXOLGLINEABLELOEWELUMAXMAKELMARANTZMASONMASTECHMASTER PROFESSIONALMAXELLMAXVIMEDIAWAVEMETALTEXMFJMINAMOTOMIREXMITSUBISHIMOMENTMOTOROLAMOULINEXMUSTEKMYSTERYNASHNAVIGATORNECNEOLUXNET’n’JOYNOKIANOVEXODEONOKLICKOLYMPUSOnamanoONIKSONLIMEONWAOPENBOXOPENTECHOPTICUMOPTIMUSORIELORIONPANASONICPANDAPATRIOTPERFECTPerfectProPERFEOPGP AIOPHILIPSPILAPIONEERPLEOMAXPOLARPOWER CUBEPRIMAPRO LEGENDPROLOGYPROVOLTZQUMORADUGARAYOVACRECORDRED ENERGYREFLECTREGENTREGENT INOXRENATARestArtREVOLTERRNetROBITONROLSENROWENTARUBINSAFTSAGEMCOMSAKURASAMSUNGSANGEANSANSUISANYOSATURNSCARLETTSECURITY FORCESEGASELENGASHARPSHIVAKISIEMENSSILICON POWERSIMBA’SSITRONICSSKYWAYSMAKFESTSMARTSMARTBUYSOKOLSONYSOWARSTAR TRADINGSTARSATSTARTSTRIIVSUPRATALLERTCLTDM ELECTRICTECHNOTECSUNTEFALTELEFUNKENTELEVISIONTES – LAMPTEXETThiEYETHOMSONTIEBERTOKERTonus ElastTOPFIELDTOSHIBATRANSCENDTRICOLORTRONYULTRAFLASHUNI-TRENDUNIELUNITEDVARTAVERBATIMVERTEXVESTELVICONTEVITEKVITESSEVITYAZVITZROCELLVOLTZVRWInnerWINRADIOWOLKINZXOROXRIDEYAESUYGYYUASAZEIDANZELMERАВАНГАРДАГИДЕЛЬБИЛАЙН ТВВОСТОКДОБРЫНЯДОМ РУИПРоИСКРАКОСМОСЛИРАМАЯКМИКМАМТСМТС-ТВНЕЙВАНТВ+ОБЛИКООО "Новая игра" (New Game):ОСТРОСИНКАРОССИЯРОСТЕЛЕКОМСИГНАЛСОНАРСТАРТТайваньТЕЛЕКАРТАТЕЛЕМЕТРИКАФОТОНХRIDEХАРЬКОВЭКОНОМКАЭРА

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Каталог продукции – Разъёмы, клеммы, соединители, наконечники – Разъёмы штыревые

Каталог продукции

Обновлен: 13. 08.2021 в 13:30

  • Aвтоматика, Робототехника, Микрокомпьютеры
  • Акустические компоненты
  • Блоки питания, батарейки, аккумуляторы
  • Датчики
  • Двигатели, вентиляторы
  • Измерительные приборы и модули
  • Инструмент, оборудование, оснастка
    • Аксессуары для пайки
    • Антистатические принадлежности
    • Бокорезы, ножницы, резаки
    • Дрели, фрезеры, бормашины
    • Жала для паяльников и станций
    • Инструмент для зачистки изоляции
    • Инструмент для обжима
    • Лупы, микроскопы
    • Нагреватели инфракрасные
    • Ножи, скальпели
    • Отвёртки
    • Отсосы для припоя
    • Паяльники газовые и горелки
    • Паяльники электрические
    • Паяльные станции и ванны, сварочные автоматы
    • Пинцеты, зажимы
    • Плоскогубцы, круглогубцы
    • Подставки для паяльников и штативы
    • Принадлежности для паяльников и станций
    • Прочий инструмент и оснастка
    • Сверла, фрезы, боры
    • Термоклеевые пистолеты
    • Тиски, станины
    • Штангенциркули, линейки
  • Источники света, индикаторы
  • Кабель, провод, шнуры
  • Коммутация, реле
  • Конструктивные элементы, корпуса, крепеж
  • Материалы и расходники
  • Пассивные элементы
  • Полупроводниковые приборы, микросхемы, радиолампы
  • Разъёмы, клеммы, соединители, наконечники
  • Текстолит, платы
  • Товары бытового назначения
  • Трансформаторы, сердечники, магниты
Информация обновлена 13. 08.2021 в 13:30

Вид:

Сортировка:

По наличиюпо алфавитупо цене

Кол-во на странице: 244860120

Типы USB разъёмов — какие бывают USB: информация в 3 разделах

USB бывают разные. Одни подходят для подсоединения периферии к компьютеру, другие — к мобильным устройствам. Статья поможет не только разобраться, как быстро способна передать информацию та или иная версия разъема, но и помочь подобрать подходящий кабель или переходник.

Стандарты USB 1.x и 2.0

Эти версии различаются быстротой, с которой через них можно передавать данные. У каждой из них — несколько рабочих режимов, которые отличаются параметрами пропускной способности.

Примечание: юсб 1.0 и 2.0 представляют собой довольно старые стандарты, впрочем, второе поколение все еще в ходу.

Читайте также: Флагманы Samsung Galaxy S9 и Apple iPhone X — что выбрать из 2 смартфонов?

Виды и типы USB

Независимо от версии юсб кабеля, все они делятся на 2 типа:

  • A — размещается на стороне главного устройства;
  • B — со стороны периферийного девайса.

Они также отличаются расположением контактов. На фото — схема, где отображена распиновка версии 2.0 обоих типов.

Каждый из типов выпускается в разных форм-факторах: стандартном, мини и микро. Это необходимо для подключения разных устройств друг к другу, например, смартфона к компьютеру или внешней зарядке.

Интересно: некоторые мобильные гаджеты поддерживают OTG. Это означает, что с помощью шнура-переходника к ним можно подключить устройство с USB стандартного размера.

Узнайте: Какую материнскую плату выбрать — 8 ключевых критериев

Стандарты USB 3.x

Отличается повышенной быстротой — до 5 гигабит. Такой показатель позволяет передать терабайт всего за час. Для сравнения: USB 2.0, вроде модели от Digitus, дает только 480 мегабит. По форме USB 3.0 и 2.0 Type-A одинаковы. Поэтому разъемы третьей версии окрашены в синий цвет. Благодаря этому можно различать контакты визуально.

Виды и типы USB

Также, как и предыдущие версии интерфейса, юсб 3. 0 делится на два типа — А и В. Но вот видов уже не три, а два: стандартный и микро. Расположение контактов тоже отличается. Как и в предыдущем разделе — схема особенностей распиновки приведена на фото.

Полезно: Какой купить системный блок компьютера для ПК — 5 критериев выбора

Интересно: быстрая — третья — версия разъема стоит в емком внешнем накопителе MyBook.

В 2013 году была представлена обновленная вариация интерфейса 3.1, которая может передать 10 Гбит/с. Виды и типы обновленного решения оставили без изменений. Однако «исчез» USB 3.0. Его классификацию поменяли на USB 3.1 Gen 1, а обновленную версию на Gen 2. При этом множество шнуров обозначают по-старинке: 3.1 или 3.0, не указывая поколение.

Смотрите также: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

USB Type-C

Часто интерфейсы версии 3.1 и Type-C путают, однако это не одно и то же. Type-C отличается тем, что контакты у него расположены зеркально (2×12), благодаря чему любое положение штекера для соединения с гаджетом, например, смартфоном, будет верным. Неправильно подключить Type-C практически невозможно, если только не пытаться вставлять шнур в другие версии портов.

В это же время вышла и Power Delivery — разработка, которая открыла возможности быстрой зарядки. При этом С-тип, 3.1 и PD — не одно и то же. В Юсб тип-C могут быть представлены и ранние версии, вроде 2.0. Также порт может как поддерживать, так и не поддерживать быструю зарядку.
Выше было написано, что у разъема типа С, например, в кабеле ASSMANN, есть 24 контакта: 12 — с нижней, и 12 — с верхней стороны. Каждую из них можно поделить на 6 групп:

  1. USB 2.0;
  2. Дополнительный канал;
  3. Конфигурирующий канал;
  4. Питание;
  5. ЮСБ 3.1 / 3.0;
  6. Земля.

Более понятно устройство такого разъема отражено на фото.

Геймерам пригодится: Рейтинг 5 лучших мобильных процессоров для игр

С виду отличий у юсб разъемов не так уж и много. Однако кроме разницы в плане быстроты USB могут отличаться и размером, и количеством контактов, и формой. Зная особенности каждого из вариантов, можно запросто подобрать подходящий шнур и «заставить» данные передаваться быстрее.


Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

  • А — подключается в гнездо «маму» на компьютере или хабе;
  • Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

  • Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
  • Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
  • Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у ADATA UV250 32GB — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели  еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Распайка USB 2.0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

USB 3.0

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Смотрите также: 10 лучших облачных сервисов хранения информации

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).


Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.


Что такое компонентный RCA YPbPr

YPbPr (йпер), компонентное видео, — это трехмерное цветовое пространство. Оно используется для того, чтобы кодировать аналоговый цветной видеосигнал и передавать его сразу по трем каналам. Название «компонентное» объясняется тем, что компоненты видеосигнала передают по нескольким каналам.

Обычно сигналы YPbPr передают по трем коаксиальным кабелям, которые снабжены разъемами BNC или RCA. Набор разъемов, как на передатчике, так и на приемнике, которые служат для того, чтобы подключать эти кабели, как правило, называют «компонентным разъемом». Этот разъем предназначен для того, чтобы подключать DVD-плеер, DTV-декодер, цифровой видеомагнитофон.

Некоторые видеокарты оснащены портами Video In Video Out (VIVO), что дает им возможность произвести соединение с другими устройствами с помощью компонентного видеовыхода или видеовхода.

Компонентный вход YPbPr служит для передачи цифрового видеосигнала. Это обеспечивает наилучшее качество изображения с точной передачей цвета. Вот почему картинка по качеству приближается к кино. На это указывают, в частности, хорошо проработанные детали, высокий контраст и сочный цвет.

Изображение свободно от строчной структуры, мерцания и других неприятных факторов, которые портят впечатление от просмотра.

Впрочем, некоторые специалисты считают, что компонентным разъемом этот разъем называть нельзя. Это не совсем точно. Их аргумент заключается в том, что существуют и другие типы компонентного видео. Скажем, RGB с синхронизацией всех на зеленом или смешиванием отдельных сигналов.

YPbPr преобразован из видеосигнала RGB. Он сочетает в себе три компонента: Y, Pb, и Pr.

Y — передает уровень яркости, а также синхроимпульсы. Pb — передает разность между уровнем синего и яркостью (далее luma) (B — Y). Pr — передает разность между уровнем красного и luma (R — Y). Именно в таком представлении видеоинформация подается на электронные пушки кинескопа.

Подчеркнем, что по своей сути YPbPr значительно ближе к формату данных YUV, в котором представлено видео на DVD, чем все остальные интерфейсы. Напомним, что обозначение YUV применяют изредка и тогда, когда необходимо назвать компонентные аналоговые интерфейсы. Некоторые производители по ошибке называют их YCbCr. Ведь, если исходить из спецификации спецификации THX, то они, конечно, должны маркироваться как YPbPr.

Распиновка USB разъема типа А и Б, микро и мини: полное описание

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

  • Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
  • Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
  • Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
  • Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
  • Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

  1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:
  • Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
  • Возможность подключения больше сотни различных устройств (с учетом хабов).
  • Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
  • Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

  1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).
Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй  модификации, то есть, она не стала удовлетворять текущие требования.

  1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.
Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

  • А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот. Разъемы типа А
  • B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для  портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.

0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

  • А – гнездо.
  • В – штекер.
  • 1 – питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Распайка штекера и гнезда типа В

Обозначение:

  • А – штекер, подключаемый к гнезду на периферийных устройствах.
  • В – гнездо на периферийном устройстве.
  • 1 – контакт питания (+5 В).
  • 2 и 3 – сигнальные контакты.
  • 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

  • А – штекер.
  • В – гнездо.
  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Распайка USB 3.0 тип В

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы  четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.
