Отзывы о печатных платах и монтаже печатных плат – поделиться

Отзывы о печатных платах и монтаже печатных плат – поделиться – PCBWay Прототип платы усилителя напряжения сделан качественно. Маска, металлизация отверстий, дорожки, все радует. Наименование элементов нанесено качественно, без разрывов. Пропеллерность плат нулевая. Обратная связь оперативная, без задержек, все неясные вопросы по проекту решались быстро и профессионально.

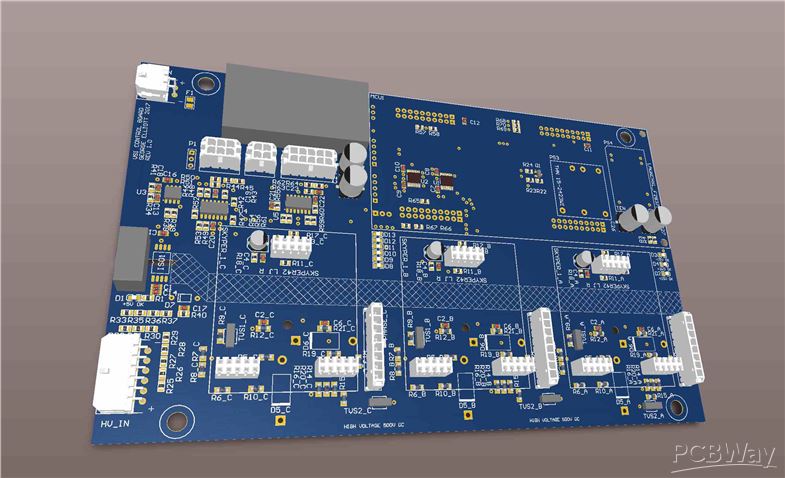

При проектировании платы нужно учитывать толщину металлизации отверстий, несколько отверстий под транзисторы мной были спроектированы без зазоров, в результате пару транзисторов в отверстия платы не встали. печатные платы до Киева дошли вовремя, после изготовления ушло две недели на доставку, что соответствует выбранному способу доставки. Заказом доволен. Рекомендую изготовителя печатных плат PCBWay/ 1 2 3 4 5 6 7 8 9 10 11 .
..

Изготовление плат в PcbWay | Электроника для всех

Несколько месяцев назад написали мне товарищи из PcbWay, мол а напишите про нас, а? Ну напишите, мы очень просим. А давайте сотрудничать? Ну дааваайте. И все в таком духе. Спамили наверное несколько дней меня. В общем я кого попало не пиарю и попросил мне что-нибудь сделать на пробу. А там я напишу обзор на ваш сервис как есть, по факту.

Окей, сказали они, кидайте гербер и говорите сколько плат надо. Ну я им и скормил один из текущих проектов. Они сделали. Все получилось в лучшем виде, собственно, чего еще ожидать от страны где делается наверное 99% печатных плат. А обзор я так и не написал, не до него было, вроде как прокатил, нехорошо вышло.

Потом я у них платы и за свои деньги делал, удобно было с формой оплаты, обычно я в JLCPCB делаю, а тут надо было webmoney сбросить, а JLC их не принимают, потому сделал в PcbWay. Но о приколах с оплатой ниже будет. Ну и раз обещал, запилю таки обзор их сервиса, описав процесс заказа.

▌Заказ
Итак, надо нам печатную плату. Идем на www.pcbway.com и регистрируемся. Вообще регистрация вроде бы не обязательная, но в таких вещах крайне полезная. Т.к. позволяет держать под контролем все через личный кабинет, появляется история заказов и прочие радости.

На сайте у них полный визуальный хаос, аж глаз дергаться начинает. Но это не страшно, главное нажать в любую ссылку с надписью quote now, коих там предостаточно. И вас выбросит в меню заказа. Которое подозрительно напоминает такое же в JLC. Ну очень похоже, хотя может это просто стандарт уже такой. Во всяком случае не то днище в виде заполнения дебильных экселевских файлов которые так любят российские производители. Как вспомню так вздрогну 🙂

Рекомендую сразу ткнуть влева сверху на ссылку Quick-order PCB ⇒(only 1 min) и там можно сразу подгрузить гербер файл, по крайней мере не придется вручную вписывать размеры платы, они определятся автоматически. Остальное же остается таким же.


Параметр Board type предлагает выбрать в каком виде мы хотим платы. Порезанными на отдельные платы (Single pieces)

или же в виде панелей под серийный монтаж. Там тоже два выбора, можно указать свой размер панелей (Panel by Customer) или оставить это на усмотрение производителя (Panel by PCBWay), что для меня выглядит странно. Кому вообще нужна панель от балды? Это же для автоматического монтажа. Там же надо выбрать как разделять платы на панели (Route Process). V-scaring это скрайбирование. Текстолит прорезается на половину глубины с обоих сторон. Легко ломается потом. Tab routed — это панель в которой платы выфрезерованы по кругу и держатся на язычках таких. Ну и комбинированный метод. Там же спрашивается разрешить ли брак в панели (X-out Allowance in Panel). Т.е. если какая то плата в панели не проходит электроконтроль, то бракуют всю панель или же оставляют бракованную, но перечеркивают битую плату крестом. Я обычно оставляю, удешевляет стоимость аж на 30%.

Different Design in Panel

— спрашивают сколько разных плат в панели. Т.е. на одну панель можно нагрузить несколько разных плат, но это удорожает панель.

Size (panel) — размер панели. Определяется размером рабочей области вашего станка-расстановщика. Ну или того места где вы эту панель будете собирать. А дальше они уже сами вписывают туда платки. Для не панельной сборки тут указывается размер одной печатной платы — Size (single). Сбоку там есть подсказочка о том, что и как измерять.

Quantity (panel) — число панелей или, если речь идет о отдельных платках, число отдельных плат. Не путайте! А то закажете себе сто панелей вместо ста плат. Особенно если за чужие деньги 🙂

Layers — число слоев. Обычно подтягивается из гербер файлов автоматически.

Material — из чего плата. Тут на выбор классика FR-4 или алюминий.

FR4-TG — температура стеклования смолы текстолита.

Определяет термические, а также некоторые химические свойства текстолита. А также то как меняется геометрия платы при формировании пакета слоев и отверждении смолы в процессе производства. Критично для прецизионных многослойных плат с микроскопическими дорожками. Чем выше, тем лучше: лучше держат нагрев, разные температурные стрессы. Но дороже.

Thickness — толщина текстолита.

Min Track/Spacing — минимальные зазоры/дорожки. Влияют на класс точности платы и стоимость.

Min Hole Size — минимальный размер отверстия. Тоже самое, влияет на класс точности и стоимость.

Solder Mask — цвет маски. Судя по всему на стоимость не влияет. Внезапно. Обычно «не зеленый» дороже. Видать у них такие масштабы, что пофигу.

Silkscreen — цвет шелкографии. Тут выбора немного. Черный или белый.

Gold fingers — золочение краевых разъемов. Вместо того, чтобы всю плату делать с покрытием иммерсионным золотом, можно позолоить только контакты разъемов.

Это дешевле.

Surface Finish — покрытие платы. Тут стоит немного раскрыть тему:

HASL это обычное лужение, бывает свинцовым (with lead) и бессвинцовым (lead free). Плюсы у него — дешевизна, доступность. Легко ремонтируется (облуживается) если что.
Минусы — неровная поверхность (с горкой), что может быть критично для очень маленьких компонентов или с малым шагом выводов. Микрохсема может просто провалиться между бугорками лужения. Еще при таком лужении происходит термический шок у платы, что опять же в некоторых случаях может быть критичным.

OSP (Organic Solderability Preservative) — органическое покрытие. Что-то вроде лака-флюса. Он просто покрывает медь, не дает ей окисляться и помогает при пайке. Из плюсов: с ним у площадок плоская и ровная поверхность, можно паять любым припоем, хоть свинцовым хоть бессвинцовым. Минус — нежный, легко сцарапывается, короткий срок годности. Видимо влагу впитывает или еще как себя нехорошо ведет. В общем, это не то покрытие которое можно закинуть в ящик на пару лет и забыть.

Electroless Nickel Immersion (ENIG) — никель золоченое покрытие. Когда поверх меди кладут никель, а никель защищают золотом. В результате получается идеально плоское покрытие, лишенное недостатков OSP, но дорогое. Еще там есть такой прикол, как синдром черного пада. Звучит как пионерская страшилка. На деле же это скопление фосфора между слоями золота и никеля, в результате может быть растрескивание пайки. Ну и после перепайки весь этот пирог из слоев нарушается.

None(plain copper) ничем не покрывать. Не знаю зачем, но может быть кому-то полезно. Мало ли, датчики какие будут городит, где медь нужна.

Там же есть галочка «Tick means you accept we might change «HASL» to «ENIG» at our discretion without extra charge». Которая означает, что если вы не против, то они могут вам золотом бесплатно покрыть если это будет им удобней с точки зрения производства. Я всегда ставил, но ни разу в эту лотерею не выиграл. Эх…

Via Process — то как будут сделаны переходные отверстия, а точнее маска над ними. Tenting vias — это закрытые переходные, отверстия. Накрытые маской как тентом, от того и название такое. Ну, а Vias not Covered это открытые. Правда я не понял смысла этой опции, т.к. она все равно берется из гербер файла. И если у вас в герберах виасы закрыты, то и тут они будут закрыты, а если открыты, то за вас они их закрывать тоже не будут.

Finished Copper — толщина меди. Указывается в унциях на квадратный фут. Охренеть информативная величина, конечно. Мы же не сдавать его в приемку цветмета собрались. Но так принято. Расшифрую:

  • 1 oz 3.5 mil (0.089 mm)
  • 2 oz 8 mil (0.203 mm)
  • 3 oz 10 mil 0.254 mm)
  • 4 oz 14 mil (0.355 mm)

Extra pcb product number — чтобы там в своих заказах не запутаться они на платы наносят номера. Мееелкие мелкие. Куда сами захотят. Если вам это НЕ НАДО, дизайн и все такое, то можно этой галочкой запретить. Но будет чуть дороже, т.к. придется привлечь специально обученного китайца который будет ваш заказ пасти и опекать, а он тоже хочет кушац.

Half-cut/Castellated Holes — будут ли на плате полудырки. Это такие разрезанные пополам отверстия под пайку. Видели наверное на модулях по периметру платы. Как на ESPшке, например. Существенно накидывают цену.

С платой определились, переходим к трафарету для нанесения пасты. Его можно прям там же и родить. Имеет смысл если вы панелями заказываете. Сделают трафарет сразу под панель. Чтобы докинуть еще и трафарет надо включить галочку

SMD-Stencil

И там на выбор:

Stencil type — тип с рамкой или без. На фотке-подсказке все вроде бы и так понятно. Зависит от того какое у вас оборудование для намазки пасты.

Size (mm) — размер листа. То же самое, не может быть меньше панели, а вот больше на раз два. Я как то лажанул, попутал и получил здоровенный лист жести в котором был прорезан трафарет для одной крошечной платки, сиротливо торчащей посреди этого холста. Ну и выбирается опять же под размер оборудования.

Stencil Side — трафареты каких сторон нужно. Верх, низ, верх+низ на одном трафарете или два разных для верха и низа. Все вроде очевидно.

Quantity — количество трафаретов.

Thickness — толщина. Собственно ей определяется сколько паяльной пасты в итоге будет на падах. Определяется минимальным падом. У меня под это дело сныканы две шпаргалки, которые я уже не помню где нашел:

Толщина трафарета для клея обычно 250µm.

Existing fiducials — разметка для позиционирования. Ее может не быть, тогда цельтесь как хотите, либо по рамке. Может быть прорезана лазером на половину толщины, т.е. гравировка (half lasered), а может и насквозь (lasered through).

Electropolishing — электрохимическая полировка торцов. После лазерной резки трафарета образуются заусенки и за них может цепляться паста. Т.е. снимаете вы трафарет, а значительная часть пасты на мелких падах ушла вместе с трафаретом. Вот полировка позволяет избежать этой засады. По опыту, до 0805 нафиг не нужна. Если мельче, то уже крайне хотелось бы. Но… 15 баксов это 15 баксов. И стоит ли переделать намаз пасты разок другой еще раз или нет? Тут думайте сами. Я обычно жадничаю, но у меня партии небольшие обычно 🙂

Там есть еще сборка, но про нее ничего не скажу, не пользовался.

▌Просмотр платы
Перед тем как кидать бабло неплохо бы посмотреть, а нас поняли вообще? Для на сайте есть смотрелка гербер файлов. Ссылка на нее в правом верхнем углу заказной анкеты: Online Gerber Viewer

Она не понимает RAR, зато понимает ZIP или можно кормить файлами по отдельности. Слои она распознает сама. Если поняла не так, то можно поправить. Правда я не понял прикола — она как бы сама по себе. Т.е. гербер файлы которые мы вгрузили в проект там не появляются. Это просто сама в себе смотрелка куда надо отдельно загрузить пакет файлов. Дичь какая то. Но смотрелка красивая, можно менять цвета, посмотреть в разных комбинациях.

▌Оплата
Вот тут самое интересное, чем меня этот сервис из зацепил. Они умеют жрать разные российские системы аля Яндекс.Деньги, Вебмани и прочий туземный трэшак, который у меня порой образуется. Причем делают это весьма оригинально. При попытке выбрать не традиционный пайпал, а что-то местечковое вам предлгают сходить на… алэкспресс и купить там слона. В смысле печатную плату. Т.е. вы через алиэкспресс «покупаете» абстрактную плату, закидывая нужное количество «дециметров» в корзину, чтобы получилась нужная сумма. А потом в комментариях указываете продавцу номер заказа в системе PcbWay, он подтверждает и окей. Система всратая, но рабочая. Еще на нее можно намазать какой-нибудь кэшбэк или партнерку. Вернув тем самым 5-10 процентов. Не говоря уже про то, что вас тут защищает еще и алиэкспресс от разных казусов с доставкой — всегда можно натянуть их на возврат через претензию. В общем, сплошные плюсы.

▌Сроки
Делают реально ОЧЕНЬ быстро. Сколько раз ни заказывал — буквально на следующий же день писали, что отправлено. Тот же JLCPCB ковыряется дольше, до пяти дней может делать. А тут 24 часа и полетели!

▌Доставка
Доставка как и везде.

  • China Post — приедет почтой России, за две три недели.
  • E-packet — две, три недели и привозят EMSом
  • EMS — эм… то же самое, но дороже и те же 2-3 недели.
  • DHL быстро и ооочень дорого. С доставкой DHL вообще приколы. Вроде как они на частных лиц не шлют в Россию. Но… если вписать какую-нибудь компанию (я писал просто Di Halt Electronics, разумеется нет такого юрлица), то вопросов не возникало и долетало со свистом. О_о.

Ну и теперь сами платы. О них писать особо и нечего — качество отличное. Придраться не к чему. Шелкография четкая, смещения маски относительно падов ровные. Лужение гладкое. Упаковка стандартные пакеты.

Ништяки вроде светодиодиков, ручек, магнитиков, линеек и прочей сувенирной шняги не дают 🙁

Отзывы о PCBWay | Читать отзывы о сервисе клиентов pcbway.com

Отличное качество и быстрая доставка:)
я очень доволен скоростью PCBWay \ ‘ы, я представил мои файлы Gerber ) Не познее 30 дня мои GERBER файлы производстве. Несколько часов спустя производство фактически началось. Вы можете отслеживать состояние каждого шага изготовления на их веб-сайте. Данные кажется реальным. Итого, он взял только под 3 дней для моей платы, которые будут изготовлены. Мои доски передали в DHL. Manday, я имел доски в моей руке:)
Так в основном разместил свой заказ. Когда я был им, я был очень счастлив с ней, и это заставило меня бледный, чтобы заказать больше beouse qoiuit было удивительно и Tha сделал меня очень счастливым и имел доска Вторник полдень – что \ ‘ы до 4 дней – очень впечатлен этим. PCBway предложил разумный список опций на службе , были очень разумные производственные возможности / допуски , и в целом хороший сервис . У меня были некоторые задержки изначально , потому что я забыл файл сверла в моем Гербер молнии , но если бы я сделал свою часть правильно было бы гладко все путем !
Цены похожа с другими производителями – с доставкой DHL и другие сборы, добавить + купон, который вы получаете это в конечном итоге, чем самый дешевый вариант доступен с китайским производителем – но хорошо стоит, если вы заботитесь о времени.

1.Online быстрого просмотра файлов принимать какие-либо проблемы .

2.Detailed отслеживания производственного процесса на веб-сайте , вы можете следить за онлайн и видеть то, что время автономной работы.

3.Хорошая изготовления , мы рады с большим готовой печатной плате . И хорошая цена тоже:)

Качество очень хорошее по цене. Виас сосредоточены также. Дизайн я представил использовали свои минимальные руководящие принципы дизайна и это оказалось большим – так что если вы придерживаться принципов их вы должны получить хорошее качество функциональных плат. Шелкография является стандартом качества для того, что я \ ‘ве видно из китайских производителей – я использовал минимальное 6 ширина мил / 32 мил высоту и текст действительно становится немного обвисшая на этой резолюции. 🙂

Мелкосерийное производство электроники в Китае, личный опыт непрофессионала

Занимаясь электроникой «для души» и не претендуя на лавры «профессионала» и «специалиста» тем не менее иногда удается создать что-то интересное не только для себя, но и для других. И тут неизбежно встает вопрос об изготовлении мелкой серии. Про заказ печатных плат уже много раз писали, многие пробовали и, в принципе, тут все более менее понятно, что и как. Первая партия запаяна, прошита и отдана счастливым владельцам, все хорошо. Внезапно выясняется, что нужно сделать еще пару десятков плат, а времени сидеть по вечерам с пинцетом и феном особенно и нет, да и глаза жалко. Настал момент сделать следующий шаг — попробовать сервис PCBA (PCB Assembly).



В данной статье пойдет речь о уже описанном ранее адаптере, предназначенном для энтузиастов симрейсинга. Статья не является маркетинговым исследованием, я описываю свой личный опыт.

Для начала напомню, что нужно чтобы заказать изготовление голых печатных плат. Если у вас уже есть разведенная плата, нужно экспортировать Gerber и Drill файлы. Для каждого слоя печатной платы нужен отдельный Gerber файл. Название Gerber файла должно соответствовать слою печатной платы. Я использую DipTrace для разводки плат и при экспорте Gerber файлов создаются файлы с такими именами:

BoardOutline. gbr
Bottom.gbr
BottomMask.gbr
BottomPaste.gbr
BottomSilk.gbr
Through.drl
Top.gbr
TopMask.gbr
TopPaste.gbr
TopSilk.gbr

Казалось бы, достаточно понятно? Но с такими именами файлов архив примет разве что SeeedStudio. Для всех остальных файлы приходится переименовывать:

Top layer: pcbname.GTL
Inner Layer 1: pcbname.GL1 (for 4-layer board)
Inner Layer 2: pcbname.GL2 (for 4-layer board)
Bottom layer: pcbname.GBL
Solder Stop Mask top: pcbname.GTS
Solder Stop Mask Bottom: pcbname.GBS
Top Paste: pcbname.GTP
Bottom Paste: pcbname.GBP
Silk Top: pcbname.GTO
Silk Bottom: pcbname.GBO
NC Drill: pcbname.TXT
Outline layer: pcbname.GKO or pcbname.DO

Обратите внимание еще на то, что при заказе печатных плат слои с паяльной пастой обычно не экспортируют, но вот при заказе PCBA они нам пригодятся. Также не забудьте экспортировать Drill файл.

Так же нам понадобятся BOM (bill of materials) и pick-and-place файл, который можно экспортировать также из DipTrace (или того софта, который вы используете). Причем BOM можно сделать из pick-and-place файла, сгруппировав одинаковые позиции и исключив те позиции, которые вы монтировать не планируете. Например, я предусмотрел место для установки JTAG-коннектора, но сам коннектор припаивал только на плату, используемую для отладки.

Формат BOM файлов у всех отличается, но в нем практически всегда должны присутствовать следующие поля:

1. Количество
2. Производитель
3. Партнамбер производителя

Для сервиса Makerfabs, где я в итоге заказывал сборку, я делал вот такой BOM файл:

References Qty Description Manufacturer MPN Digikey Mouser RS Newark Farnell
25/27 1 90131-0123 WM8121-ND 538901310123 6703443 60h5442 2381222
C1-C2 2 22pF,0603 C0603C220J1GACTU 399-7874-2-ND 80C0603C220J1G 8015350 75R1532 1813429
C3-C4 2 100nF,0603 C0603C104K5RACTU 399-5089-2-ND 80C0603C104K5R 8015347 72J5992 1692286
C5 1 4. 7uF,0603 CL10A475KL8NRNC 1276-6794-6-ND 81GRM188R60J475ME9D 6911155 62W5999 2211163
...

Требования могут отличаться, так что лучше проверить этот момент заранее.

Так же не забудьте о проверке Design Rules / PCB capabilities. Как правило большинство сервисов дает возможность скачать готовые файлы для часто используемого софта, но вот для DipTrace нужно все проверять вручную. С другой стороны, с теми правилами, которые в DipTrace идут «из коробки», большинство контор по производству печатных плат справляется с запасом.

При мелком тираже (10-20 штук) вполне возможно, что расставлять компоненты на плате будут вручную. Нужно убедиться, что маркировка всех компонентов на плате соответствует BOM-файлу, даже если у вас есть pick-and-place файл, где расположение каждого компонента тоже указывается.

Допустим, с этим вы справились, дальше нужно сделать следующее. Сначала свяжитесь с сервисом и попросите их прислать расчет стоимости по проекту, отправив им герберы, файл сверловки, BOM и pick-and-place. Обычно ответ приходит в течение одного-двух дней. Внимательно посмотрите на стоимость по позициям. В счет будут включены следующие позиции:

— Изготовление печатных плат
— Изготовление трафарета для нанесения пасты на платы
— Подбор компонентов из числа местных аналогов (*)
— Монтаж и тестирование (**)(***)
— Доставка

(*) — позволяет снизить стоимость платы за счет замены оригинальных компонентов на местные, но тоже не бесплатно, мне обошлось в $20. Плата за подбор — однократная, при повторном заказе того же дизайна не взимается.
(**) Процедуру тестирования можно обговорить заранее, в небольших компаниях могут выполнить любой каприз, разумеется, не бесплатно.
(***) Если заказываете мелкую партию — может быть добавлена небольшая комиссия за мелкий тираж, например, у Makerfabs — при партии меньше 20 штук.

Изготовление трафарета — тоже, в общем то, однократная процедура, при повторном заказе оплачивать не нужно, китайцы обещают их хранить.

Обратите особое внимание на способ доставки. Мелкие конторы часто не имеют опыта работы с РФ, могут из лучших побуждений предложить использовать какую нибудь курьерскую службу, название которой вам будет мало что говорить. При этом эта курьерская служба на территории РФ может работать через, скажем, какой-нибудь EMS. И мучиться вам с ним исключительно по собственной вине…

Опять же, не забудьте указать taxpayer number (ИНН) и попросите китайцев указать его на бланке адреса, чтобы не получить проблемы от нашей таможни. Китайцы также могут спросить, указывать на коробке стоимость полностью или занизить её. Я попросил указать полностью, налоги с такой суммы еще не взимают.

После того, как стоимость согласована и заказ оплачен, этап изготовления занимает обычно 1-2 недели. По завершении этапа можете попросить прислать вам фото результата, чтобы не скучно было ждать во время доставки 🙂 Так же попросите отчет как платы прошли согласованное с вами тестирование. Если все хорошо — ждите, скоро приедет.

В целом цикл обработки заказа выглядит вот так:

Если сравнивать стоимость сборки самому и сборки на заказ, то вопрос упирается прежде всего в то, во сколько вы оцениваете свое время. Лично я плату как на КДПВ собираю где то за час с лишним. 10 плат — условно два рабочих дня. Сравнивая стоимость своего рабочего времени и стоимость контрактной сборки — второе мне дешевле. Тем более, если речь идет не о 10 платах, а, скажем, о 50-100 штуках. Да, есть специально обученные монтажники, которые делают это гораздо быстрее и качественнее. Но это не про меня…

Когда точно не стоит пользоваться контрактной сборкой? Например, если вы не до конца уверены в том, что ваш дизайн полностью работоспособен. Ибо это исключительно ваша проблема, сборщики за это не отвечают и заказ будет собран полностью вне зависимости от его работоспособности. Ну и еще в конце января тоже заказывать не стоит. Сделанный после 20 января заказ вы увидите разве что в середине марта. Потому что весь Китай отмечает новый год…

Касательно утечки интеллектуальной собственности — сервис декларирует неприкасаемость вашей интеллектуальной собственности. Как будет гарантирована эта неприкосновенность — не очень понятно, но для опенсорс или хобби проектов это не так важно. В конце концов для хобби электроники схемы обычно достаточно простые, ну а прошивку можно и не предоставлять для тестирования. Но это вам решать.

Метеостанция, работающая на солнечной энергии WiFi V2.0 – Схемы

Это Учебное пособие является продолжением моего более раннего проекта метеостанции. Он был довольно популярен в Интернете, люди во всем мире сделали свое собственное, следя за ним, и дали ценные отзыв

Содержание:

Это Учебное пособие является продолжением моего более раннего проекта метеостанции. Он был довольно популярен в Интернете, люди во всем мире сделали свое собственное, следя за ним, и дали ценные отзывы для улучшения. Принимая во внимание комментарии и раздел вопросов и ответов моего предыдущего проекта, я решил сделать эту новую версию Weather Station. Я также сделал специальную плату для этого проекта, так что любой, кто мало знаком с электроникой, может сделать этот проект. Моя печатная плата V-2.0 также может использоваться для любых приложений на платформе Arduino. Ниже приведены характерные особенности новой метеостанции.

Этот проект также является частью премии Hackaday Prize 2019. Пожалуйста, следуйте и делитесь. Это будет полезно для меня.

Функции:

1. Подключитесь к Wi-Fi и загрузите данные в Интернет (приложение Blynk и Thingspeak)

2. Мониторинг погодных параметров, таких как температура, давление, влажность, высота и уровень ультрафиолета, и т. Д.

3. Дополнительные порты, чтобы добавить больше датчиков

4. Удаленный мониторинг состояния батареи

5. Использует мощную литий-ионную батарею (3400 мАч) и солнечную панель (1 Вт)

6. Независимость от внешнего источника питания

7. Может быть установлен в удаленных местах или географически сложных условиях

8. Благодаря солнечной энергии, это экологически чистое устройство.

Шаг 1: Необходимые компоненты и инструменты




Обновление 05.08.2019

Теперь вы можете купить печатную плату и все компоненты в одном комплекте от PCBway.

Примечание:Аккумулятор и 3D-корпус не входят в комплект

Используемые компоненты:

1. Wemos D1 Mini Pro (Banggood / Amazon)

2. TP 4056 Зарядная плата (Banggood / Amazon)

3. Датчик BME 280 (Amazon / Bangood)

4. BMP280 (Banggood / Amazon)

5. Датчик DS18B20 (Banggood / Amazon)

6. Переключатель (Banggood / Amazon)

7. Винтовые клеммы (Banggood)

8. PCB противостояния (Banggood / Amazon)

9. 18650 Аккумулятор (Aliexpress)

10.18650 Держатель батареи (Banggood / Amazon)

11. Солнечные панели (Banggood)

12. Прямой штырь (Banggood / Amazon)

13. 22 AWG провода (Banggood / Amazon)

14. Погодная станция V2.0 PCB (PCBWay)

15. Супер клей (Амазонка)

16. 3D печать накаливания -PLA (GearBest)

Используемые инструменты:

1. 3D-принтер (Creality CR-10)

2. Паяльник (Амазонка)

3.Клеевой пистолет (Amazon)

4. Инструмент для зачистки проводов (Amazon)

5. Кусачки (Amazon)

Шаг 2: Блок питания




Я планирую развернуть метеостанцию ​​в удаленном месте (на моей ферме). Для непрерывной работы метеостанции необходимо непрерывное электропитание, иначе система не будет работать. Лучший способ обеспечить непрерывное питание цепи – использовать аккумулятор. Но через несколько дней батарейный сок разрядится, и это действительно трудная работа, чтобы пойти туда и зарядить его. Таким образом, была предложена солнечная зарядная схема для использования бесплатной солнечной энергии для зарядки аккумуляторов и питания платы Wemos. Я использовал 18650 литий-ионный аккумулятор.

Аккумулятор заряжается от солнечной панели через модуль зарядки TP4056. Модуль TP4056 поставляется с микросхемой защиты аккумулятора или без микросхемы защиты. Я порекомендую купить модуль с чипом защиты аккумулятора.

О зарядном устройстве TP4056

Модуль TP4056 идеально подходит для зарядки отдельных элементов LiPo 3,7 В 1 Ач или выше. Основанный на интегральной схеме зарядного устройства TP4056 и защитной ИС аккумуляторной батареи DW01, этот модуль будет выдавать зарядный ток 1000 мА, а затем отключаться по окончании зарядки. Кроме того, когда напряжение батареи падает ниже 2,4 В, защитная микросхема отключит нагрузку, чтобы защитить элемент от пониженного напряжения. Он также защищает от перенапряжения и переполюсовки.

Шаг 3: Мониторинг температуры и влажности с помощью BMP / E280




В прежние времена погодные параметры, такие как температура окружающей среды, влажность и атмосферное давление, измерялись с помощью отдельных аналоговых приборов: термометра, гигрометра и барометра. Но сегодня рынок наводнен дешевыми и эффективными цифровыми датчиками, которые можно использовать для измерения различных параметров окружающей среды. Лучшими примерами являются датчики, такие как DHT11, DHT 22, BMP180, BMP / E280 и т. Д.

В этом проекте мы будем использовать датчик BMP280 / BME280.

BMP 280:

BMP280 – это сложный датчик, который очень точно измеряет атмосферное давление и температуру с разумной точностью. BME280 – это датчики Bosch следующего поколения, являющиеся модернизацией BMP085 / BMP180 / BMP183 – с шумом на небольшой высоте 0,25 м и таким же быстрым временем преобразования. Преимущество этого датчика в том, что он может использовать I2C или SPI для связи с микроконтроллером. Для простой и легкой проводки я предлагаю купить плату версии I2C.

BME280:

Новый датчик BME280, датчик окружающей среды с температурой, атмосферным давлением и влажностью. BME280 – это датчики Bosch следующего поколения, являющиеся обновлением до BMP280. Этот прецизионный датчик от Bosch является лучшим недорогим сенсорным решением для измерения влажности с точностью ± 3%, барометрического давления с абсолютной точностью ± 1 гПа и температуры с точностью ± 1,0 ° C. Может использоваться как в I2C, так и в SPI.

Примечание: BME280 может измерять влажность, но BMP280 не может. На рынке BMP280 также доступен под названием BME280. Поэтому убедитесь, что это BMP280 или BME280.

Шаг 4: Дополнительные порты для большего количества датчиков







Плата Weather Station V2.0 имеет 5 дополнительных портов для подключения дополнительных датчиков погоды. Следующие дополнительные датчики могут быть легко подключены:

1. GY-1145 Датчик: для измерения УФ индекса

SI1145 – это датчик с калиброванным элементом, чувствительным к ультрафиолетовому излучению, который может рассчитывать индекс ультрафиолетового излучения. Может общаться через I2C (адрес 0x60). Вы можете подключить этот датчик к порту I2C на плате, расположенной сбоку от выключателя питания.

Вы можете прочитать эту статью, чтобы узнать больше об этом датчике.

Вы можете купить этот датчик от Banggood.

2. HDC1080: для измерения температуры и влажности

HDC1080 – это цифровой датчик влажности со встроенным датчиком температуры, который обеспечивает превосходную точность измерений при очень низкой мощности. Он также может общаться через I2C.

Вы можете прочитать эту статью, чтобы узнать больше об этом датчике.

Вы можете купить этот датчик от Banggood.

3. DS18B20: для измерения температуры

Он может измерять температуру с минимальным количеством оборудования и проводки. Эти датчики используют цифровой протокол для отправки точных показаний температуры непосредственно на вашу плату разработки без необходимости использования аналого-цифрового преобразователя или другого дополнительного оборудования. Он использует однопроводный протокол для связи с микроконтроллером. Его можно подключить к порту P2 на плате, которая находится на правой стороне платы Wemos.

Вы можете прочитать эту статью, чтобы узнать больше об этом датчике.

Шаг 5: Использование внешней антенны (3dBi)




Плата Wemos D1 mini Pro оснащена встроенной керамической антенной и возможностью подключения внешней антенны для улучшения дальности. Перед использованием внешней антенны необходимо перенаправить сигнал антенны со встроенной керамической антенны на внешнюю розетку. Это можно сделать, вращая резистор нулевого сопротивления с малым поверхностным монтажом (0603) (иногда называемый звеном).

Вы можете увидеть картинку выше, как я это сделал.

Вы также можете посмотреть это видео, сделанное Алексом Эаместо, чтобы вращать резистор с нулевым сопротивлением. Затем вставьте разъем SMA антенны в слот для мини-антенны Wemos Pro.

Шаг 6: Контроль напряжения батареи


Метеостанция работает от 18650 литий-ионных аккумуляторов, поэтому очень важно следить за ее состоянием. Максимальное входное напряжение на плате Wemos составляет около 3,2 ~ 3,3 В, но напряжение полностью заряженной батареи 18650 составляет 4,2 В. Таким образом, чтобы измерить это напряжение, мы должны понизить напряжение с помощью сети делителя напряжения.

У Wemos D1 mini уже есть внутренний делитель напряжения, который соединяет вывод A0 с АЦП микросхемы ESP8266. Делитель напряжения состоит из 220 кОм (R1) и 100 кОм (R2). Таким образом, мы должны добавить внешнее сопротивление со встроенным резистором 220 кОм, чтобы считывать напряжение батареи. Используя сопротивление 100 кОм, мы можем измерить максимальное напряжение батареи, но с некоторым запасом выбирается резистор 220 кОм. На печатной плате он называется R1 и расположен чуть выше держателя батареи.

Чтобы выбрать значения сопротивления делителя напряжения, вы можете использовать этот онлайн-калькулятор.

Вы также можете прочитать эту статью о контроле напряжения батареи.

Шаг 7: Имплиментальный режим глубокого сна

Сердцем платы Wemos, используемой в нашей метеостанции, является ESP8266 SOC, который является энергоемким чипом. Наша цель – запустить устройство с использованием батареи 18650, но потребность в энергии обычно делает работу батареи нецелесообразной.

Другая проблема состоит в том, что, поскольку устройство будет работать непрерывно, совершенно очевидно, что устройство будет нагреваться, и, следовательно, измеренная температура будет выше, чем температура окружающей среды.

Из вышесказанного ясно, что мы должны снизить энергопотребление WiFi-чипа ESP8266. Для этого мы будем использовать Режим глубокого сна который является наиболее энергоэффективным вариантом для чипа ESP. Это позволяет перевести ESP8266 в спящий режим и сэкономить заряд батареи. Вы можете разбудить его через равные промежутки времени, чтобы сделать измерения и опубликовать их.

Компонент Режим работы —– Спящий режим

1. ESP8266 170 мА ——– 10 мкА

2. Ch440 12 мА ——— 50 мкА

3. Встроенный светодиод 3 мА ———– 0 мкА

4. Монитор напряжения 0,006 мА —– 6 мкА

———————————–

Общее количество185 мА —- 66 мкА

Если цикл сна-бодрствования составляет 10 минут с 30-секундным временем бодрствования, бюджет энергопотребления выглядит следующим образом:

Время пробуждения 185 мА в течение 0,5 минут = 92,5 мА-минут

Время сна 0,066 мА в течение 9,5 минут = 0,627 мА-минут

Всего за 10 минут = 93,13 мА-минут

Таким образом, среднее потребление тока составляет 9,3 мА.

Изображение предоставлено: http: //brainpoweryoutube.blogspot.com/2015/12/the -…

Шаг 8: выбор солнечной панели





Из предыдущего шага делается вывод, что среднее потребление тока составляет 9,3 мА.

Заряд, необходимый для работы устройства в течение всего дня = 9,3 мА х 24 часа = 223,2 мАч

В линейном стабилизаторе, используемом в WeMos, нет усиления по току, поэтому любой ток, используемый при 3,3 В, приводит к тому же току при 3,7 В или к любому напряжению, при котором находится аккумулятор.

Количество солнечного излучения зависит от того, в какой части земного шара вы находитесь. Чтобы узнать количество солнечной инсоляции в вашем районе, вы можете использовать Глобальный солнечный атлас. Принимая во внимание минимум 1 час полного солнечного света, мы выберем солнечную панель.

Итак, наша цель – сгенерировать 223,2 мАч за 1 час.

Для зарядки литий-ионной батареи 3,7 В достаточно солнечной панели с напряжением от 5 до 6 В.

Требуемая номинальная мощность солнечной панели = 223,2 мА при напряжении от 5 до 6 вольт.

Номинальная мощность солнечной панели = 223,2 мА х 5 В = 1,1 Вт

Выбранная панель солнечных батарей: 1 Вт / 5 В до 6 В

В этом проекте я использовал солнечную панель 5 В, 200 мА (99 x 69 мм)

Поэтому 1 Вт панели должно быть достаточно для запуска проекта даже зимой в местах с высокой широтой.

Примечание: Если ваше местоположение получает достаточное количество солнечного света, то также работает солнечная панель мощностью 0,66 Вт, которую я использовал в своей предыдущей версии.

Шаг 9: Дизайн печатной платы



Я нарисовал схему, используя онлайн-программное обеспечение EasyEDA, после чего переключился на макет печатной платы.

Все компоненты, которые вы добавили в схему, должны быть там, уложены друг на друга, готовы для размещения и маршрутизации. Перетащите компоненты, схватившись за его подушки. Затем поместите его внутри прямоугольной границы.

Расположите все компоненты таким образом, чтобы плата занимала минимум места. Чем меньше размер платы, тем дешевле будет стоимость изготовления печатной платы. Будет полезно, если на этой плате есть несколько монтажных отверстий, чтобы ее можно было установить в корпус.

Теперь вам нужно проложить маршрут. Маршрутизация – самая веселая часть всего этого процесса. Это похоже на решение головоломки! Используя инструмент отслеживания, нам нужно подключить все компоненты. Вы можете использовать как верхний, так и нижний слой, чтобы избежать наложения между двумя разными дорожками и сделать дорожки короче.

Вы можете использовать слой Silk, чтобы добавить текст на доску. Кроме того, мы можем вставить файл изображения, поэтому я добавляю изображение логотипа моего веб-сайта для печати на доске. В конце, используя инструмент медной области, нам нужно создать область заземления печатной платы.

Теперь печатная плата готова к производству.

Вы можете заказать его у PCBWayЗарегистрируйтесь на PCBWay сейчас, чтобы получить купон на 5 долларов США. Это означает, что ваш первый заказ бесплатен, только вы должны оплатить стоимость доставки.

Когда вы размещаете заказ, я получу 10% пожертвования от PCBWay за вклад в мою работу. Ваша маленькая помощь может побудить меня сделать больше удивительной работы в будущем. Спасибо за сотрудничество.

Вложения

Шаг 10: Изготовление печатной платы





Когда мы закончим проектирование печатной платы, нам просто нужно нажать кнопку «Вывод Gerber», сохранить проект, и мы сможем загрузить файлы Gerber, которые используются для изготовления печатной платы.

Шаг 11: Сборка печатной платы




После получения платы от фабрики PCB, вы должны спаять компоненты.
Для пайки вам понадобится приличный паяльник, припой, щипцы.

Сначала я вырезал прямой штырьковый разъем для разъемов Wemos Board, TP4056, BMP / E 280 и для всех портов.

Ниже приведены подробности о заголовках:

1. Доска Wemos – 2 х 8 пинов

2. BMP280 – 1 х 6-контактный женский

3. Порт I2C – 1 х 4 контакта

4. Порт P1 – 1 х 4 контакта

5. Порт P2- 1 х 3 контакта

6. Порт P3- 1 х 4 контакта

7. Порт P4 – 1 х 3 контакта

Хорошей практикой является пайка компонентов в соответствии с их высотой. Сначала припаяйте компоненты меньшей высоты.

Я начал с пайки резисторов, переключателя, а затем перешел к более крупным компонентам, таким как контактный разъем, винтовой зажим и держатель батареи.

Шаг 12: Добавление модулей и батареи






После сборки штыревых контактов, переключателя и винтового зажима, пришло время вставить платы в соответствующие разъемы. Заголовки четко обозначены на печатной плате, поэтому нет путаницы.

Сначала я помещаю плату TP4056 и спаяю все колодки.

Затем я добавил плату Wemos и датчик BME280.

Наконец, я вставил батарею 18650 в держатель батареи.

Шаг 13: Монтируем стойки



После добавления всех частей установите стойки в 4 углах. Я использовал латунные шестигранные стойки M3.

Использование стоек обеспечит достаточный зазор для паяных соединений и проводов от земли.

Шаг 14: 3D-печатный корпус






Чтобы придать привлекательный вид коммерческому продукту, я разработал приложение для этого проекта. Я использовал Autodesk Fusion 360 для разработки корпуса.

Корпус состоит из двух частей:

1. Основной корпус

2. Крышка крышки

Основной корпус в основном предназначен для монтажа на печатную плату Weather Station V2.0 (85 мм * 83 мм).

Крышка крышки должна закрывать отверстие основного корпуса.

Для печати деталей я использовал свой принтер Creality CR-10 и зеленую нить PLA 1,75 мм. Мне потребовалось около 11 часов, чтобы напечатать основной корпус, и около 3 часов, чтобы напечатать верхнюю крышку.

Мои настройки:

Скорость печати: 60 мм / с

Высота слоя: 0,2 мм (0,3 тоже хорошо работает)

Плотность заполнения: 25%

Температура экструдера: 200 градусов C

Температура кровати: 60 градусов C

Загрузите файлы STL из Thingiverse

Вы также можете взглянуть на корпус, разработанный 3KU_Delta.

Загрузите файл STL его дизайна от Thingiverse

Шаг 15: Поместите печатную плату в корпус




Сначала вставьте шестигранные стойки M-F в четыре монтажных отверстия в корпусе.

Затем закрепите плату печатной платы над стойками, совместив четыре отверстия для винтов в углу.

После установки четырех зазоров я столкнулся с трудностью исправления печатной платы из-за небольшого смещения. Поэтому я подумываю изменить монтажную стойку, чтобы закрепить винт 3М напрямую, а не шестигранные стойки.

Шаг 16: Установка компонентов





После монтажа платы вы должны установить модуль BME280 и плату Wemos.

Затем вставьте перемычку JP2.

Вставьте разъем SMA в отверстия, предусмотренные в корпусе. Затем затяните гайку вместе с шайбами. Теперь установите антенну, правильно совместив ее с разъемом SMA.

Наконец, поместите батарею 18650 внутрь держателя батареи. Убедитесь, что вы должны вставить с правильной полярностью. Полярность указана на держателе батареи, печатной плате, а также на батарее.

Шаг 17: Установка солнечной панели





Припаяйте красный провод 22 AWG к положительной клемме и черный провод к отрицательной клемме панели солнечных батарей.

Вставьте два провода в отверстия в крыше основного корпуса.

Используйте супер клей, чтобы закрепить солнечную панель и нажмите на нее некоторое время для правильного склеивания.

Запечатайте отверстия изнутри с помощью горячего клея.

Шаг 18: 3D напечатанный экран Стивенсона
















Мой предыдущий дизайн корпуса был прилично выглядящим корпусом, но он не был идеальным для метеостанции. Идеальным корпусом для хранения датчиков погоды является экран Стивенсона. Экран Стивенсона это корпус для датчиков погоды от дождя и прямого теплового излучения от внешних источников, при этом позволяя воздуху свободно циркулировать вокруг них.

Экран Stevenson для солнечной метеостанции V2 разработан моим другом Гленом. У этого есть простое настенное крепление и крышка с 2 частями, чтобы изолировать теплопередачу от солнечной панели. Я действительно ценю его работу.

Вы можете скачать файлы .STL с Thingiverse

ЧАЕВЫЕ: Распылите на полностью собранную плату Лак спрей для защиты платы и компонентов, но вам нужно наложить небольшую ленту поверх отверстия датчика температуры BME280, чтобы не заблокировать ее.

Вложения

Шаг 19: Взаимодействие с приложением Blynk




Шаг 1: Загрузите приложение Blynk

1. Для Android

2. Для iPhone

Шаг 2: Получить токен авторизации

Чтобы подключить приложение Blynk и ваше оборудование, вам нужен токен авторизации.

1. Создайте новую учетную запись в приложении Blynk.

2. Нажмите значок QR в верхней строке меню. Создайте клон этого проекта, отсканировав QR-код, показанный выше. Как только он будет успешно обнаружен, весь проект будет немедленно на вашем телефоне.

Я сделал приложение Sol Weather Station. Вы можете попробовать это!

Чтобы начать использовать его: 1. Загрузите приложение Blynk: http://j.mp/blynk_Android или http://j.mp/blynk_iOS 2. Коснитесь значка QR-кода и наведите камеру на код, указанный ниже 3. Наслаждайтесь моим приложение!

3. После создания проекта мы вышлем вам токен авторизации по электронной почте.

4. Проверьте свою электронную почту и найдите токен авторизации.

Шаг 3: Подготовка Arduino IDE для Wemos Board

Чтобы загрузить код Arduino на доску Wemos, вы должны следовать этим инструкциям

Шаг 4: Эскиз Arduino

После установки вышеуказанных библиотек вставьте код Arduino, приведенный ниже.

Введите код авторизации из шага 1, ssid и пароль вашего маршрутизатора.

Затем загрузите код.

Шаг 20: Загрузка данных датчика в ThingSpeak





Сначала создайте учетную запись на ThingSpeak.

Затем создайте новый канал в своей учетной записи ThingSpeak.

Найдите, как создать новый канал. Заполните поле 1 как давление, поле 2 как температуру, поле 3 влажности, поле 4 как высоту и поле 5 как напряжение летучей мыши.

В вашей учетной записи ThingSpeak выберите «Канал», а затем «Мой канал».

Нажмите на название вашего канала.

Нажмите на вкладку «Ключи API» и скопируйте «Ключ API записи».

Откройте код Solar_Weather_Station_ThingSpeak.

Замените «WRITE API» на скопированный «Write API Key».

Вы можете увидеть мой прямой эфир.

В настоящее время я получаю противоречивые показания для напряжения батареи, поэтому поле отключено.

Шаг 21: Программное обеспечение и библиотеки



Чтобы использовать Wemos D1 с библиотекой Arduino, вам придется использовать IDE Arduino с поддержкой плат ESP8266. Если вы еще этого не сделали, вы можете легко установить поддержку ESP8266 Board в вашу Arduino IDE, следуя этому руководству Sparkfun.

Следующие настройки являются предпочтительными:

Частота ПУ: 80 МГц 160 МГц

Размер вспышки: 4M (3M SPIFFS) – размер файловой системы 3M 4M (1M SPIFFS) – размер файловой системы 1M

Скорость загрузки: 921600 бит / с

Библиотека

Перед загрузкой кода установите следующие библиотеки:

1. ESP8266

2. BMP280

3. Блинк

Вы можете прочитать это руководство от Sparkfun для установки библиотек Arduino.

В моей более ранней версии есть два отдельных кода для Blynk и Thinspeak, но в этой версии мы написали один фрагмент кода. Пользователь должен закомментировать только одну строку кода для Blynk или Thingspeak. Например, если вы используете его для приложения Blynk, код должен быть таким, как показано ниже:

const String App = “BLYNK”; // альтернативой является строка ниже // const String App = “Thingspeak”; // альтернатива – строка выше

Кредит: Я хочу поблагодарить Кита Хангерфорда, который помог мне сделать этот проект более мощным. Библиотека программного обеспечения для BMP280 также написана им. Вы можете прочитать его в инструкции по энергосбережению BMP280.

Примечание: Перед использованием функции глубокого сна, вывод Wemos D0 должен быть подключен к выводу RST. Это можно сделать, замкнув перемычку JP2.

Обновление: 15.05.2019

Вы также можете увидеть отличную работу, проделанную 3KUdelta на своей странице GitHub.В своем коде V2.3 он включил знаменитого предсказателя Zambretti. Я действительно ценю его тяжелую работу по улучшению проекта.

Программное обеспечение обеспечивает краткосрочный прогноз в словах (4-6 часов), используя знаменитую модель прогноза Zambretti:

  • 4-6 часовой прогноз в словах
  • Тенденция в словах
  • температура
  • Точка росы
  • Индекс жары
  • влажность
  • Абсолютное давление
  • Относительное давление
  • Напряжение аккумулятора (В)

Вложения

Шаг 22: Вывод





Сегодня я получил панель солнечных батарей и установил ее. Я действительно люблю окончательный результат проекта.

В будущем я планирую добавить датчики измерения ветра и осадков, подобные этому проекту.

Я подумываю сделать DIY-комплект для этого проекта, но не могу найти подходящего продавца, который сможет сделать это для меня. Будьте в курсе новых обновлений.

Обновление от 15.02.2019 :

Теперь вы можете заказать печатную плату от PCBWay
Зарегистрируйтесь на PCBWay сейчас, чтобы получить купон на 5 долларов США. Это означает, что ваш первый заказ бесплатен, только вы должны оплатить стоимость доставки. Когда вы размещаете заказ, я получу 10% пожертвования от PCBWay за вклад в мою тяжелую работу. Ваша маленькая помощь может побудить меня сделать больше удивительной работы в будущем. Благодарим за сотрудничество.

Обновление от 05.08.2019
Теперь вы можете купить печатную плату и все компоненты в одном комплекте от PCBway.

Примечание. Аккумулятор и 3D-корпус не входят в комплект

Спасибо за чтение моего Учебного пособия.

Если вам нравится мой проект, не забудьте поделиться им.

Комментарии и отзывы всегда приветствуются.

Электронные схемы – “Крот СМАРТ”



Просили большой графический экран и побольше кнопок. – Пожалуйста! )

                                            КРОТ СМАРТ    24.11.2018    Продолжения темы “Крот2”

* Многофункциональный прибор имеющий 4 профиля (программы) и 3 легко переключаемых частоты для каждого профиля (8-20кГц) + множество разных интересных  настроек и функций!

* Прибор не содержит внутренних органов контроля и управления, что позволяет установить его в любой корпус или непосредственно в   катушку.

* Настраивается с любого “Андроид” устройства, после настройки параметров способен работать самостоятельно.

* Для подключения к “Андроид” используется беспроводное “блютуз 2.0+”  соединение.

* Звук может выводиться как через внутренний динамик так и радио каналом. ( FM диапазон)

* Размеры платы  24х75 мм

*  Питание  3.4-8V  (оптимально 1 литий)

Так выглядит собранная плата

Подключение



СХЕМА  (от ТСВ   ред.08.02.19)

Конденсаторы  CA4,  CB1, СB6  группы NP0,   СA1,CA3,CB4,СA5  NP0 или X7R .  СB8.X – пленка.   Коэффициент Усиление приемного тракта задается RA4. .Желательно паралельно аккумулятору установить конденсатор 220+ мкф



 Катушка- Можно применить уже готовую катушку (подойдет от многих фирменных и самодельных приборов ) или сделать свою-

Количество витков передающей  40-50 витков   провода 0. 4-0.5 мм

Количество витков приемной     140-180    провода 0.15-0.20 мм     Без резонанса.


Изготовить  ПЛАТЫ в Китае – To make PCB    (автор плат ТСВ)       Зарегистрироваться на сайте PCBWay

Приложение для “ANDROID”  “КРОТ-CMAPT” от 24.11.2019    and     MOLE-SMART     от 12.01.2019

(Приложение  Kpot2 Smart   MOLE2_SMART  В каждом окне нужно делать подключение  Блютуз.  Работает с модулем JDY-31)

 При выходе из основного окна приложения -пользуемся системной кнопкой андроида  “назад”)

  Прошивка от 26.06.21. Добавлена возможность подключения кнопки “ПИН” – 28 нога, 8-20 кГц

   Если вы не хотите настраивать прибор после очередной перепрошивки и не потерять ключ,  нужно установить галочку  на  “EESAVE” !

   ФЬЮСЫ

  Документация     и    схема   от ТСВ.

Прошивка контроллера по умолчанию “Демо” ,позволяет исполнять все функции кроме запоминания некоторых параметров настроек. После ввода ключа становится полноценной.(количество попыток ограничено 5-ю)   ВВОД КЛЮЧА  –  ENTER KEY     Прежде чем приобретать ключ убедитесь,в том что прибор у вас работает адекватно и  полностью вас устраивает. Ключ возврату не подлежит!

 Настройка частот и фаз   Берем феррит и начинаем водить им над катушкой , далее не прекращая движения нажимает кнопку “АВТО”.  Затем проверяем  монетой правильность настройки , если отклик двойной значит фазу перевернуло на 180 гр. В этом случае повторяем настройку..

Ошибки вычисления напряжения на входе контроллера (сведения катушки) могут быть при напряжениях близких или больших чем  3300 / Ga , на работу МД не влияет! Если прибор “шумит” без катушки, рекомендуется уйти на пару шагов по частоте вверх или вниз.

Приложение для часов  Смар-Мини       Видео

Прошивка  от 26.06.21  . Теперь имеется световая индикация ВДИ ( -10 +40 – зеленый, +40 +70 -зеленый+красный , +70 +90 -красный).  Короткое мигание – сигнализирует работу прибора .  + кнопка “ПИН”    NEW

Меню и настройка   Видео

Видео

Видео

Видео

Видео

Видео

Видео

Видео работы на грунте



           КРОТ СМАРТ – ФМ

Добавлен FM модуль на микросхеме QN8027 (может отключаться) ,  добавлена возможность включения-отключения внешнего  динамика, расширен диапазон работы прибора до 20 кГц, прочие изменения ..



СА4=100, частоты повыше, УВЧ ФМ трасмитера  (VTF1) может создавать помехи для работы МД (можно не ставить)







Заказать платы  (спасибо ТСВ за разводку платы)      Зарегистрироваться на сайте PCBWay

Монтажная схема

Прошивка    от 26. 06.2021    Пробуйте накрутить чуйку и ставить А=2 !

Приложение   от 18.05.2021   В приложении изменена регулировка частоты ФМ  (есть возможность отключения передатчика) , добавлена кнопка включения-отключения внешнего динамика, прочие улучшения..

Видео1

Видео2

Видео3

*******************************************************************************************************************************************************************************************************************************

БЕСПРОВОДНОЙ БЛОК ДЛЯ “КРОТ СМАРТ”

Корпус для беспроводной катушки – Сергея Иванчикова



 Купить     Buy

ПРОДОЛЖЕНИЕ СЛЕДУЕТ ? …





Заказ печатных плат в Китае — audiohobby.

ru

Платы для себя я обычно изготавливал самостоятельно по ЛУТ-технологии.  Но в последних моих проектах столкнулся с технологическими ограничениями. Необходимость изготовления как минимум двухслойной печатной платы вынудила меня обратиться к промышленному сервису по изготовлению печатных плат.

Изучение этого вопроса в интернете привели меня к выводу, что выгоднее всего заказать изготовление печатных плат в Китае.

За последнее время я успел опробовать следующие сервисы:

На момент размещения заказа наиболее интересное предложение оказалось у allpcb (на текущий момент цены могли измениться, так что выбираем тот сервис, где цена окажется ниже),  так как у них оказалась бесплатная доставка в Россию, при отправке почтой Гонконга (Hong Kong Post).

Для начала вам придется зарегистрироваться на сайте.

После чего можно переходить непосредственно к заказу.

Здесь нужно указать характеристики вашей будущей платы.

  • Dimension: Размеры платы ширина, высота.
  • Quantity: Количество в штуках (минимум 5, но от количества зависит цена).
  • Layer: Количество слоев.
  • PCB Kinds: количество плат на одном текстолите (обычно, если у вас несколько небольших плат, выгоднее всего разместить их на одном текстолите размером 100х100мм, разделив их в слое шелкографии, а потом уже распилить самостоятельно. К сожалению, с allpcb.com данный номер у меня не прошел. Они посчитали мой проект, как несколько «PCB Kinds», что сильно увеличило стоимость. Таким образом для случая allpcb рекомендую ограничиться одной платой на одном куске текстолита).
  • Thickness: Толщина текстолита.
  • Min Spacing: Минимальное расстояние между компонентами.
  • Min Hole Size: Минимальный диаметр отверстия
  • Solder Mask Color: Цвет защитной маски. По умолчанию зеленая, но можно выбрать другую за дополнительную плату (у seedstudio бесплатно, но качество зеленой маски оказалось заметно лучше).
  • Silkscreen Color: Цвет маркировки.
  • Surface Finishing: Поверхностная обработка.
  • Via Process: Определяем будут ли переходные отверстия закаты под маску (смысла задавать нет, так как для gerber, по умолчанию переходные отверстия обрабатываются согласно файлам).
  • Flying test: Тестирование дорожек на разрывы и замыкания (тест бесплатный).
  • Copper Weight: Толщина медного покрытия.


Таким образом для любительских плат достаточно задать размеры, количества штук, количество слоев. Все остальное оставить по умолчанию.

Итого самый выгодный вариант заказа — плата 10х10см в количестве 10 штук, двухсторонняя, маска зеленая. Если у нас одна плата (один вид, можно разместить несколько, но одного вида), то выгоднее всего будет сделать заказ у allpcb.com. Если же требуется разместить на куске текстолита несколько копий платы, то лучше воспользоваться сервисом www.elecrow.com, у них панелизация оказалась бесплатной.

Для сервиса pcbway надо экспортировать из DipTrace именно «границы платы». Если экспортировать просто «плату», то возникнет ошибка об отсутсвии границ платы, так как их софт не поддерживает сплошные полигоны.

Далее нас просят загрузить пакет Gerber файлов для нашего заказа.

Так в следующей статье я рассмотрел процесс подготовки gerber файлов в EDA Diptrace (на примере моего проекта усилителя для наушников AH-P2) для отправки на производство www.allpcb.com.

Часть 2. Подготовка gerber файлов для отправки на производство из Diptrace.

Обзоры PCBWay – PCBShopper

Прежде чем заказывать печатные платы, посетите наш калькулятор цен на печатные платы. Вы можете войти размер, слои и количество вашей платы и узнайте цены от 19 различных производителей печатных плат немедленно.

Посетите PCBWay.

Имеется 5 отзывов со средней оценкой 3,4.

Чтобы обеспечить высокое качество обзоров и оценок, мы модерируем каждые отзывов. Чтобы написать отзыв, вы должны указать действующий адрес электронной почты .Мы не будем публиковать ваш адрес электронной почты, и мы никогда не передадим его никому и не будем использовать для рассылки спама. ты. Мы можем отправить вам электронное письмо для проверки информации в вашем обзоре.


PCBWay

Средняя оценка: 5 отзывов

6 апреля 2021 г.

от Jarl Gjessing на PCBWay

Чрезвычайно долгое время доставки

Я много раз заказывал на PCBWay просто потому, что процесс заказа самый простой.
И продукты доставлены в порядке, но когда вы заказываете со сборкой, время изготовления, чтобы положить короткое, сумасшедшее.
И часто они не успевают доставить это вовремя, часто они успевают со временем.
И когда вы говорите, что это срочно и ваши клиенты жалуются, они быстро отвечают, например: «Я срочно срочно отправил наш завод», и ничего не происходит.
Не используйте это для производства критически важных продуктов.

10 февраля 2021 г.

Том Прайс на PCBWay

Заказано один раз. Это было нормально.

Я разместил один заказ. Честно говоря, я сделал это только потому, что мне предложили повышение на 50 долларов. Это сделало заказ с PCBway дешевле, чем моя обычная услуга (Elecrow). Качество было таким же хорошим, как и у плат, которые я получил оттуда, но цены, как правило, немного выше, поэтому я не использовал их снова.

5 января 2021 г.

by Just4Fun на PCBWay

С ними проблем не возникает

Я провел несколько прогонов с ними (все двухслойные платы) без каких-либо проблем.

На последнем я написал неправильную заметку, в которой говорилось о другом файле для не покрытых металлизацией отверстий, но они написали мне об ошибке, так что я смог исправить ее и сохранить пробег!

Единственная “жалоба”, которую я могу сказать, это то, что в настоящее время стоимость доставки в мою страну немного выше по сравнению с другими услугами, но я знаю, что это не обычная ситуация для поставок.

6 ноября, 2020

by Rory на PCBWay

Цены на небольшие простые печатные платы увеличены вдвое

В целом я доволен качеством услуг, предоставляемых PCBWay, но их цены на сборку крайне занижены.

Если у вас есть простая печатная плата с одним или двумя компонентами, ее сборка стоит столько же, сколько и сборка большой сложной печатной платы. Для меня это привело к тому, что окончательная цена в ДВА раза превышала первоначальную цену. Они не хотят вести переговоры или пересматривать свои цены, и я потерял все время и усилия, которые вкладывал в разработку своих файлов для их выпуска.

21 ноября 2019 г.

от Kelly на PCBWay

Хорошее качество и безболезненно

Я провел несколько запусков с PCBWay и доволен результатами, качество хорошее.

Травление, паяльная маска, размеры отверстий – все сделано хорошо, и это то, что для меня важно.

На утверждение проекта уходит несколько часов, а затем пара дней на завершение и отправку.

Я также сделал алюминиевый дизайн MCORE для светодиодных фонарей, и это было отличное качество. Обработка была точной, они нагреваются во время ручного оплавления горячим воздухом, и паяльная маска хороша.

Мои единственные жалобы на то, что доставка по DHL дорогая, а купоны PCBWay, похоже, никогда не работают. DHL – отстой, требуя дополнительных брокерских и S&H комиссий.

Если вы выполняете необычные вырезки или сложные специальные инструкции, дополнительное общение может быть немного затруднительным. Но все получается. Я снова воспользуюсь PCBWay, но более крупными партиями, чтобы снизить расходы на доставку.

Мой полный обзор и опыт работы с PCBWay

Для начала, PCBWay – это китайский производитель печатных плат (печатных плат), сборки печатных плат, трафаретов SMD и гибких печатных плат.Они отправляются в более чем 170 стран мира и обрабатывают более 2100 заказов на печатные платы в день. В прошлом я просматривал множество других компаний-производителей печатных плат, но мне кажется, что PCBWay сочетает в себе отличную цену и удобство обслуживания клиентов в одной порции. Что мне, как производителю и покупателю, также впечатляет в PCBWay, так это их сервис. От дружелюбного персонала службы поддержки до интуитивно понятных и удобных функций веб-сайта – все это делает PCBWay идеальной компанией и брендом для любого любителя электроники.В этой статье я изложу и предоставлю информацию о моем личном мнении относительно каждого аспекта PCBWay: от их доставки до службы поддержки до дизайна веб-сайтов и многого другого. Я также завершу эту статью своим личным мнением о конечном продукте, который я создал с помощью PCBWay, а также с некоторыми изображениями. В качестве первой темы я расскажу об их веб-дизайне.

Когда я впервые обратился к PCBWay, легкость навигации по их веб-сайту меня действительно поразила, особенно с учетом того, что их веб-сайт полон функций, функций печатных плат и информации о бренде.Я также наблюдал за их статистикой продаж, особенно на их веб-страницах, что меня очень заинтриговало из-за их высоких показателей успешных платежей, партнерских отношений, опубликованных проектов и сэкономленного времени. Не многие компании действительно предоставляют информацию о продажах, поэтому этот фактор действительно привлек мое внимание. Я также понял, что у них есть сувенирный магазин, чтобы отпраздновать свое 5-летие, и с бесплатным розыгрышем всех зарегистрированных участников я подумал, что этот веб-сайт отлично подходит для всех в целом.Я сам даже крутил колесо удачи, чтобы заработать немного «бобов», что в конечном итоге привело меня к обмену их на товары PCBWay из их сувенирного магазина. У вас может быть шанс получить официальную футболку PCBWay, бесплатные печатные платы, электронные компоненты или аксессуары Arduino. Более того, на их веб-сайте есть функция мгновенного предложения, поэтому, если вы попадаете прямо на их домашнюю страницу, вы можете мгновенно вставить свои пользовательские данные о печатной плате, чтобы получить ориентировочную цену. Это изображение их домашней страницы:

Кроме того, их варианты настройки прототипа печатной платы безграничны, и каждый аспект вашей печатной платы может быть сделан вашим собственным.Такие параметры, как паяльная маска, шелкография, обработка поверхности, материал и многое другое, можно изменить в соответствии с вашими личными предпочтениями. PCBWay также принимает специальные запросы на вашу печатную плату, если вам нужны дополнительные требования. Это страница настройки прототипа печатной платы:

Обращаясь к их сервису SMT трафаретов, он часто заказывается вместе с вашими стандартными платами печатных плат, если ваша конструкция включает в себя компоненты для поверхностного монтажа, которые необходимо припаять. Он действует как шаблон, облегчающий вам пайку, поскольку пайка для поверхностного монтажа – не самый простой навык для понимания.Помимо вариантов настройки прототипа печатной платы, PCBWay предлагает множество взаимозаменяемых опций при проектировании вашего SMT-трафарета, таких как тип трафарета, толщина, существующие реперные точки, нравится ли вам электрополировка или нет и т. Д. Кроме того, вы можете запросить специальный запрос, если это необходимо , где они учтут ваш особый запрос при разработке трафарета для поверхностного монтажа. Вот страница настройки трафарета SMT, которую можно увидеть на их веб-сайте:

Если вам когда-либо понадобится пайка или правильное размещение компонентов на вашей специальной печатной плате, PCBWay предлагает услугу сборки печатных плат, при которой компоненты могут быть собраны сразу, а это означает, что ваша печатная плата будет готова к использованию по прибытии к вашему порогу.PCBWay предлагает три пакета с точки зрения сборки печатных плат. Вы можете либо выбрать вариант, когда PCBWay поставит все компоненты вашей конструкции, либо предоставить вам, заказчику, возможность поставить все детали. В качестве альтернативы вы можете выбрать комбинированный вариант, когда PCBWay поставляет некоторые детали, но вам нужно будет поставить остальные компоненты. Я рекомендую выбрать комбинированный вариант, если у вас есть некоторые детали, которые вам нужны для этого проекта, но если у вас полностью нет ни одной из требуемых частей, вариант под ключ (PCBWay поставляет все части) будет вашим лучшим выбором.Оттуда у вас есть выбор, какой тип вашей платы будет по отношению к вашим печатным платам (отдельные части или панельные печатные платы) в дополнение к тому, на какой стороне сборки будут паяться компоненты. Также обязательно указать количество уникальных деталей, деталей для поверхностного монтажа и / или деталей со сквозными отверстиями, которые вы хотели бы собрать на своей печатной плате. Еще раз, есть выделенное черное пространство, где вы можете указать какие-либо конкретные детали или запросы, касающиеся сборки вашей печатной платы. Вот изображение страницы службы сборки печатных плат на сайте PCBWay:

Теперь, когда вы настроили все параметры настройки и сделали окончательный выбор, вы можете получить коммерческое предложение прямо с веб-сайта с приблизительной оценкой цены.Цена вашего продукта будет зависеть от выбранных вами опций, при этом более дорогие и более дорогие опции будут в большей степени влиять на вашу цену. Доставка также включается отдельно: DHL является самым дорогим способом доставки, а стандартная авиапочта – самым дешевым способом доставки. Местоположение вашей страны также имеет значение при определении стоимости доставки. На веб-сайте PCBWay хорошо то, что вы можете увидеть, как окончательная цена разбита на определенные затраты. Кроме того, вы можете выбрать время сборки и способ доставки, чтобы при их изменении вы сразу видели разницу в цене.Он также дает примерное время доставки и примерное время подтверждения заказа, что полезно для коммерческих или гораздо более крупных заказов. Вот та боковая коробка с предоставленной вам информацией:

Способ доставки зависит, главным образом, от страны, в которой вы проживаете, но вы можете выбрать следующие варианты: DHL, FedEx, China Post, UPS и другие, а цены зависят от выбранного вами перевозчика. Что касается оплаты, у вас также есть множество доступных способов оплаты, которые все похожи с точки зрения простоты оплаты, поскольку все они могут использоваться непосредственно на сайте PCBWay.Это включает PayPal, Western Union, прямой банковский перевод и т. Д. VISA также принимается через PCBWay, что делает ее очень удобной для некоторых платежных систем, которые предпочитают этот метод. Вот ваши доступные и готовые способы доставки и оплаты:

Отсюда вы пройдете через весь процесс, пока ваша печатная плата не будет полностью завершена и не будет готова к отправке. PCBWay также выполняет феноменальную работу по информированию вас обо всех различных шагах, которые они выполнили в отношении вашей печатной платы, и предоставляет вам по электронной почте обновленную информацию о любых вопросах, которые они могут пожелать уточнить с вами.Более подробная информация об этом будет объяснена в следующих абзацах ниже. Вот приблизительный обзор основных шагов, которые вам необходимо предпринять, чтобы успешно заказать печатную плату с помощью PCBWay:

Если вы делали печатные платы раньше, вы должны быть знакомы с процессом загрузки вашего файла Gerber на веб-сайт PCBWay, который можно легко сделать с помощью таких программ, как Eagle, Frtizing или KiCad. PCBWay также предлагает онлайн-просмотрщик Gerber, чтобы вы могли быстро просмотреть свой файл Gerber, прежде чем продолжить оплату.Эта функция проста в использовании, поскольку достаточно всего нескольких щелчков мышью, чтобы просмотреть вашу печатную плату практически под любым возможным углом. Кроме того, вы можете видеть различные части печатной платы, включая медь, паяльную маску и слои шелкографии, а также все механические характеристики вашей печатной платы. Вот снимок того, на что похож этот онлайн-просмотрщик Gerber:

Теперь, переходя к процессу заказа печатной платы, вам нужно будет ввести информацию о доставке, платежные реквизиты и выбранный вами способ доставки.Однако у вас уже должна быть учетная запись PCBWay, которую вы можете легко зарегистрировать, используя свою электронную почту. Веб-сайт очень удобен для пользователя, поэтому создание учетной записи не должно быть утомительным процессом, поскольку для этого требуется всего несколько ваших личных данных. Вернемся к введению информации о доставке и банковской информации для вашего заказа на печатную плату, это довольно просто, так как страницу заказа нетрудно отслеживать из-за потрясающей графики, которая поможет вам завершить этот процесс. На этом этапе вы также можете выбрать способ оплаты и способ доставки, который вам нужен.Вот фотография того, на что все это похоже:

После этого этапа ваш заказ будет одобрен одним из агентов PCBWay, прежде чем он перейдет в процесс изготовления. Это может быть быстрый процесс, все зависит от размера вашего файла. Для меня это утверждение заняло несколько часов рабочего дня. Счет-фактуру также можно просмотреть на этой же странице, что полезно знать, что ваш заказ был оплачен и отправлен вам. Кроме того, PCBWay дает вам информацию о каждом этапе проектирования печатной платы, как показано на изображениях ниже, включая временные метки каждой выполненной работы:

На этом этапе вам будет выдан номер отслеживания от вашего конкретного оператора связи, и вы сможете отслеживать его с соответствующего веб-сайта.Если вы не получили свой заказ в указанные сроки, вы также можете выбрать вариант подачи спора с PCBWay, который проинформирует PCBWay о проблеме и поможет решить проблему. Кроме того, как только вы его получите, вы можете оставить отзыв о своем заказе, чтобы сотрудники PCBWay знали, каким оказался ваш продукт, и если у вас есть какие-либо вопросы или вопросы. Кроме того, как только вы получили свой заказ, вы можете продолжить и подтвердить доставку, чтобы сообщить PCBWay, что вы успешно получили свои печатные платы.Вот как выглядит страница доставки и страница подтверждения:

На этом шаге у вас есть выбор: предложить что-либо прямо в PCBWay или поделиться своим окончательным творением с PCBWay. Вы могли бы лично рассказать о своем опыте работы с этим брендом и о том, что, по вашему мнению, потребует некоторых улучшений для улучшения и пользы для других. PCBWay будет любезно прислушиваться к любым предложениям, которые помогут вам в будущем оказать положительный эффект для вас и других производителей, поэтому, пожалуйста, не стесняйтесь вносить предложения в любое время.Вот как выглядит страница предложений:

На данный момент у вас есть приблизительное представление о том, как выглядит процесс заказа вашей печатной платы с помощью PCBWay, и основные шаги, которые вам нужно будет выполнить. Теперь я упомяну один из основных моментов, который я оценил при создании печатной платы с помощью PCBWay, и это их группа поддержки. Многие другие компании по производству печатных плат или поставщики электроники имеют отличные группы поддержки, но с PCBWay мне действительно нравится то, что один из их сервисных агентов свяжется с вами после подтверждения вашего заказа и убедится, что таможня не является проблемой при доставке. на международном уровне.Вот некоторые из электронных писем, которые они прислали мне до и после того, как моя печатная плата была доставлена, чтобы убедиться, что я осведомлен о любой таможенной информации и о том, благополучно ли доставлена ​​моя печатная плата:

Что мне также нравится в процессе производства и изготовления печатных плат, так это автоматические электронные письма, которые PCBWay отправляет на ваш зарегистрированный адрес электронной почты, когда этап процесса печатной платы завершен. Эти электронные письма могут проинформировать вас о том, когда ваша печатная плата одобрена для изготовления, об успешной оплате, обновлении информации о доставке и т. Д.Вот несколько примеров полученных мной писем:

Основываясь на всех этих удивительных факторах, которые в сумме дополняют потрясающую поддержку клиентов и обслуживание, которые предлагает PCBWay, я думаю, что все они способствуют тому, чтобы клиентское обслуживание было намного лучше при просмотре на их сайте или при заказе печатной платы. Тем не менее, PCBWay предлагает услугу живого чата для пользователей на их сайтах, и вы можете просто получить к ней доступ, щелкнув в правом нижнем углу каждой страницы веб-сайта PCBWay.Ищите эту кнопку:

Нажав на эту кнопку, вы будете перенаправлены к одному из собственных сервисных агентов PCBWay, который может помочь вам ответить на любой вопрос, вопрос или запрос, который может у вас возникнуть относительно PCBWay. В качестве альтернативного метода в правом верхнем углу каждого экрана отображается информация об сервисном агенте, готовом вам помочь. Его / ее учетная запись в Skype и адрес электронной почты доступны для вас, чтобы вы могли связаться с ними напрямую и без каких-либо колебаний. Вот как это выглядит:

Поскольку мы приближаемся к завершению обзора моей статьи и опыта PCBWay, я скажу, что я думаю о печатных платах, которые я получил, и о том, как это получилось в итоге.Прежде всего, это фотографии того, как я получил платы и как они были до пайки:

Что касается упаковки заказанных мной печатных плат, то она действительно была в очень красивой коробке, разработанной для PCBWay, с печатными платами, завернутыми в пузырчатую пленку, и в сумке с замком на молнии. Таким образом, я не могу пожаловаться на то, как он был доставлен ко мне через DHL Express. Что касается самой печатной платы, то у нее было хорошее качество сборки, так как платы были очень изученными, текст, который я разработал, был выгравирован чистым способом, а все края плат были гладко отполированы.Расстояние между отверстиями для компонентов также было одинаковым, что делало сборку компонентов чрезвычайно простой. Гусеницы также были выполнены идеально на передней и задней части печатной платы с чистой отделкой. В целом, мне очень нравится качество сборки PCBWay и то, как они упаковывают ваши заказы. Вот несколько изображений процесса пайки и закрепления ножек на печатной плате:

Для получения дополнительной технической информации о моей сборке, моя печатная плата представляет собой двухслойную одноплатную печатную плату с размерами 30.5 x 34 мм, используется материал FR-4 TG130. Что касается более конкретных размеров, она имеет минимальный размер отверстий 0,3 см с минимальным расстоянием между дорожками 6/6 мил, эта печатная плата также имеет общую толщину 1,6 мм. Я не выбирал вариант добавления золотых пальцев к печатной плате, но я выбрал вес меди в 1 унцию с красивой желтой паяльной маской, контрастирующей с белым шелковым экраном, а ее поверхность выполнена из бессвинцового материала HASL. Исходя из моего опыта пайки этой печатной платы, мой свинцовый припой хорошо обтекал каждое отверстие и легко заполнял его, хорошо удерживая каждый компонент.На фотографиях ниже показано, как выглядит моя сенсорная схема после того, как все будет сделано. Эта схема включает светодиод из-за сопротивления вашего тела, которое хорошо подключает цепь. Если многие люди выстроились в линию и касаются друг друга через контакт с кожей, эта схема также может работать из-за того, что электрический ток может проходить через тела, а все из-за проводимости вашей кожи.

В целом, мне очень понравился мой опыт работы с услугой прототипирования печатных плат PCBWay благодаря тому, насколько эффективным было их обслуживание от процесса изготовления до моего опыта пайки и того, насколько качественным оказался конечный продукт.Некоторые конкретные аспекты всего опыта включали в себя профессиональную команду обслуживания / поддержки PCBWay, прямую трансляцию сборки веб-сайта, быструю доставку и плавность самой печатной платы. На мой взгляд, я честно рекомендую PCBWay всем коллегам-производителям. Это не самый дешевый из производителей печатных плат, но другие факторы, такие как качество сборки или легкость заказа печатной платы, меня сразу же удивляют. А теперь посмотрите их по ссылке ниже: https://www.pcbway.com

Наслаждайтесь! Свяжитесь с нами по любым вопросам!

Достаточно ли хороша ваша печатная плата? Обзор качества печатной платы PCBWay!

Печатные платы требуются то и дело в электротехнике, электронике и других подобных областях техники.Печатные платы должны быть не только хорошего качества, но и служить той цели, для которой они нужны, без чрезмерных затрат. PCBWay – это производственное предприятие, где могут быть выполнены все ваши потребности в печатных платах. В этой статье рассказывается о том, как они обеспечивают получение высококачественного конечного продукта у вашего порога. Чтобы узнать об их работе и о том, как разместить заказ, прочтите «Высококачественные и недорогие печатные платы прямо у порога» через PCBWay!

Как обеспечить хорошее качество печатной платы?

Чтобы поддерживать стандартное качество для любого продукта, должны быть соблюдены определенные спецификации.То же самое и с печатными платами или печатными платами. Внедрение контроля качества в печатных платах происходит в два этапа, а именно

.
  1. Контроль качества при проектировании печатных плат
  2. Контроль качества при производстве печатных плат

На первом этапе необходимо обеспечить точность, ясность, достоверность и т. Д. Проектных файлов. На втором этапе должны быть обеспечены возможности производителя, процедуры, связанные с производством и проверкой конечного продукта с помощью различных методов тестирования.

Гарантия качества на PCBWay

В PCBWay доступны два типа печатных плат, а именно усовершенствованная печатная плата и стандартная печатная плата, в зависимости от потребностей клиента, приложений и сложностей, связанных с их производством. Оба типа являются лучшими по своему качеству, но различаются такими характеристиками, как материалы, используемые при их производстве, методы тестирования, используемые для проверки, что с платой все в порядке, и другие размеры, перечисленные ниже.

Расширенная печатная плата

Эти печатные платы требуются для приложений, связанных, помимо прочего, с промышленным оборудованием, контрольно-измерительными приборами, автомобильной электроникой, коммуникационным оборудованием и т. Д.В PCBWay один из старших инженеров отвечает за маневры, связанные с производством таких плат, а для производства используется отдельная рабочая панель. Минимального количества плат для заказа не существует. Заказчик может заказать как одну единственную доску этого типа, так и несколько. Дополнительные спецификации, касающиеся используемых материалов, используемых методов тестирования, доступных покрытий и т. Д., Можно найти под вкладкой Advanced PCB на веб-сайте PCBWay.

Стандартная плата

Стандартные печатные платы

подходят для пользователей, чьи цены являются ключевыми для конкурентоспособности, и используются в таких приложениях, как детские игрушки, мелкая бытовая техника, домашнее освещение, функциональное тестирование, энтузиасты электроники и т. Д. Для этих заказов инженер среднего уровня вместе со смешанной рабочей панелью назначается на PCBWay, и их обычно следует заказывать партиями по 5, 10, 15, 20 и т. д. штук. Для этих печатных плат используются процедуры тестирования A.O.I и летающего зонда в качестве методов тестирования для обеспечения хорошего качества в соответствии со стандартами IPC класса 2.

Привлекает внимание то, что они предлагают 10 печатных плат в диапазоне 100X100 мм всего за 5 долларов! Эту безумную сделку нельзя упускать!

Производственные мощности на PCBWay

В PCBWay возможности также зависят от того, какую печатную плату вы хотите заказать, то есть усовершенствованную печатную плату или стандартную печатную плату, также называемую быстроповоротной печатной платой. В усовершенствованной печатной плате возможности делятся на нормальный процесс, процесс средней сложности или процесс высокой сложности в соответствии с параметрами процесса и спецификациями, предоставленными пользователем.Например, если расстояние между отверстиями должно быть больше 10 мил, это соответствует нормальным параметрам процесса, если оно должно быть между 8 и 10 мил, процесс представляет собой процесс средней сложности. Точно так же параметры процесса высокой сложности включают расстояние между отверстиями от 7 до 8 MIL. Превышение 7 MIL не может быть произведено.

Заключение

Если вы хотите пройти процесс без суеты и убедиться, что ваши печатные платы хорошего качества, то PCBWay – ваш пункт назначения! Он предлагает надежные решения для всех ваших потребностей в печатных платах, и самое приятное то, что каждая спецификация четко указана заранее, и вы точно знаете, из чего состоит ваша печатная плата.Помимо этого, служба поддержки клиентов также доступна 24 часа в сутки, 7 дней в неделю и отличается высокой надежностью.

Первый раз заказываете услугу сборки печатной платы? Руководство по PCBWay

PCBA или сборка печатной платы – это процесс установки компонентов печатной платы на голую печатную плату, где устройство для поверхностного монтажа или детали SMD приземляются на поверхность печатной платы, а детали с сквозным отверстием или детали с THD вставляются в токопроводящие отверстия.

В зависимости от конструкции, печатная плата может иметь компоненты на односторонней или двухсторонней стороне с использованием только SMD, только THD или их комбинации.Сборку точно можно произвести вручную. Любители или инженеры могут взять паяльник / станцию, компоненты, припой, флюс и начать сборку своей платы.
Некоторые упростят себе задачу, используя трафарет, чтобы нанести паяльную пасту на контактные площадки печатной платы, а затем вручную разместить компоненты на своих местах. Более того, процесс размещения компонента на контактных площадках, наклеенных припоем, может быть автоматизирован с помощью машин Pick and Place PnP и получения или сборки печи оплавления начального уровня, разговоров о сборке SMD и / или паяльной ванны, разговоров о сборке THD.

Дешевая печь оплавления для изготовления небольших прототипов в лаборатории.

Когда разработка не завершена и производство еще не достигнуто, сборку можно выполнить вручную, когда есть время сборки и есть необходимость сократить сборы за услуги сборки / сборы за оборудование. Тем не менее, автоматическая сборка является обязательной на этапе производства.
Некоторые фирмы предпочитают строить свои собственные сборочные линии, но чаще просят вторую партию для сборки печатной платы для вас, и в идеале это должно быть то же самое производство печатной платы.

Сборка 10 печатных плат Arduino UNO в качестве теста

В этой статье мы собираемся изучить службу производителя PCBWay для PCBA. Это даст представление об этапах этой услуги и о том, как ее заказать. Эта статья предназначена для людей, которые никогда раньше не пробовали использовать PCBA как услугу, и людей, которые обычно проводят PCBA с другими фирмами и хотят узнать об услуге PCBWay. Хотя это спонсируемый контент для продвижения услуги PCBWay, он будет показывать реальные технические детали и пробовать вещи в действии, как мы увидим в двух частях.

В первой части дается некоторая предыстория и вводная информация, а во второй части будут рассмотрены вещи в реальности, используя реальный порядок печатных плат и печатных плат.

На момент написания этой статьи PCBWay принимает сборку для печатных плат только их производства, поэтому вам необходимо заказать печатную плату и выбрать услугу сборки. Чтобы сохранить практичность, я решил попробовать этот процесс, прежде чем делать реальный заказ. Поэтому я использовал один из проектов с открытым исходным кодом Arduino, а именно Arduino UNO R3, и сделал фиктивный заказ, чтобы ознакомиться с их сервисом.

Первый шаг: закажите услугу

Заказчикам необходимо сначала заполнить форму мгновенного расчета стоимости печатных плат, а затем, прокрутив вниз, можно найти услугу по сборке печатных плат. При его выборе откроется еще один набор полей для заполнения и параметров для выбора.

Заказчики должны указать несколько вещей, чтобы получить расценки на затраты на печатную плату.

Во-первых, заказчик может выбрать поставку PCBWay своих деталей для сборки в соответствии с опцией «Комплектация или консигнация», или может поставить некоторые из деталей, а остальные будут поставляться с PCBWay, или попросить PCBWay взять на себя поставку всех компонентов «под ключ». ” вариант.
В определенном случае у клиента могут быть запасные части на складе и он не хочет покупать новые, или, возможно, он будет использовать некоторые чувствительные части, для получения которых нужны документы, поэтому им необходимо отправить эти части в PCBWay.

Важно отметить, что при использовании станков Pick and Place вам необходимо предоставить некоторые дополнительные детали (называемые сверх ), и для этого есть разные причины.

Машинные питатели PnP нуждаются в минимальном количестве внутри ленты компонентов.Это связано с тем, как работает податчик (инструмент, удерживающий компонентную ленту). Допустим, вы используете только 2 конденсатора smd с корпусом 1206. Если вы используете ленту, содержащую ровно 2 конденсатора, то питатель PnP не сможет удерживать очень короткую ленту, содержащую только 2 конденсатора. Однако, хотя машины PnP получают новые усовершенствования, они становятся более эффективными и требуют меньшего количества излишков.

Более того, PnP может ошибочно выбрать деталь во время работы, и, используя систему визуального контроля, он отклоняет некоторые детали, поэтому оператору необходимо уже иметь некоторую упаковку.

Эти отбракованные детали будут в специальном контейнере, и их можно будет загрузить вручную позже, но если это резисторы или конденсаторы, их будет сложно идентифицировать.

Контейнер для отходов машины Pick and Place – Изображение любезно предоставлено Macrofab

Неиспользованные и лишние детали, поставленные клиентами или приобретенные PCBWay, будут упакованы и возвращены заказчику вместе с собранными платами, или вы можете попросить PCBWay оставить их на полке для следующего заказа.

На странице часто задаваемых вопросов

от PCBWay приведены некоторые цифры необходимого количества излишков, приведенные в следующей таблице:

Тип Упаковка Минимум Пример
Резисторы, конденсаторы, диоды 0603, 0805, 1206, 2225, SOT, SOD, MELF должны превышать 50286 штук количество на 30 количество сборки 40 штук – потребуется 70 штук – это соответствует минимуму 50 штук плюс 30 штук сверх установленного количества
Резисторы, конденсаторы, диоды 0201, 0402, miniMelf, миниатюрные упаковки 100 количество штук должно превышать требуемое количество на 50 штук количество сборки 80 штук – потребуется 130 штук – это соответствует минимуму 100 штук плюс 50 штук сверх установленного количества
Дорогие части IC, BGA, QFP, разъемы и т. д. 1-5 штук в зависимости от общего количества узлов

Это важно o знайте, так как это будет дополнительная стоимость, когда вы заказываете сборку с опцией «Trunky», и важно знать, хотите ли вы поставить PCBWay в опции «Kitted» или «Combo».На изображении ниже показан пример части спецификации, отправленной в PCBWay с добавленными излишками.

Теперь давайте посмотрим на вторую часть формы заказа, и она касается указания, есть ли у вас компоненты на одной или обеих сторонах, и будете ли вы применять штрафные санкции или нет.

для смешанной печатной платы с компонентами SMD и THD, такими как Arduino, пайка должна быть сверху для SMD и снизу для THD, но поскольку компоненты находятся на одной стороне, вариант сборки в калькуляторе заказа по-прежнему будет “ верхней стороной ” Только.Однако, по словам Глории из команды PCBWay, процесс проверки дважды проверит это.

Зная, что, если вы выбираете двухстороннюю сборку, когда ваша печатная плата имеет компоненты в верхнем и нижнем слое, это увеличит плату за обслуживание, так как процесс 1 – печать паяльной пасты 2 – компоненты Pick and Place 3 – оплавление пайка будет повторена, как показано на схеме ниже

В последней части формы указывается количество деталей, используемых в вашем дизайне.Клиенты могут оставить его пустым, и процесс проверки рассмотрит это.

Последняя часть формы должна указать количество деталей, используемых в вашем дизайне. Клиенты могут оставить его пустым, и процесс проверки рассмотрит его.

После этого вам необходимо загрузить файлы дизайна Gerber для производителя печатной платы, и мы не будем говорить об этом, так как это не совпадает с этой статьей. Вы должны загрузить надлежащую спецификацию для своей конструкции, чтобы получить окончательное предложение по оплате услуг по сборке и стоимости покупки компонентов, включая излишки, как мы объясняли ранее.

PCBWay предоставляет образец файла требуемой спецификации, и я повторно использовал его, когда отправлял примерную спецификацию платы Arduino UNO для изучения процесса.

Спецификация отправлена ​​в PCBWay

Кроме того, вы можете создать свой шаблон, но обязательно включите следующую информацию:

  • Линия #
  • Количество по номеру детали
  • Условное обозначение
  • Номер детали
  • Описание детали
  • Упаковка
  • Тип (поверхностный монтаж, сквозное отверстие или гибридный)
  • Название производителя (только для ключей под ключ и частичного Заказы под ключ)
  • Номер детали производителя (только для заказов под ключ и частичных заказов под ключ)
  • Номер детали дистрибьютора (только для заказов под ключ и частичных заказов под ключ)

Клиенты также должны предоставить Файл, используемый для сборки, называется Centroid.Он используется для программирования сборочных машин, чтобы знать положение и вращение каждого компонента. Файл Centroid включает положение и ориентацию всех деталей для поверхностного монтажа, включая условное обозначение, положение X и Y, поворот и сторону платы (верхняя или нижняя). В Центроиде перечислены только детали для поверхностного монтажа.

Однострочный пример файла Centroid – Изображение любезно предоставлено Numerical Innovations

Второй шаг: дождитесь предложения и обзора

Теперь клиенту нужно дождаться, пока рецензент просмотрит и процитирует спецификацию клиента, и проверит, есть ли что-то пропущенное или нуждающееся в разъяснении клиента.

Имейте в виду, что цена, которую вы получаете с помощью калькулятора котировок, является лишь приблизительной оценкой платы за изготовление и сборку печатных плат. Плата за монтаж будет составлять около 30 долларов за небольшие партии для схем средней сложности.

Плата за изготовление и сборку печатных плат при заказе 10 штук Arduino UNO Design.

Когда я отправил спецификацию Arduino UNO, я по ошибке сделал копию и прошлое описания D1 для D2 и D3.

Затем я нашел электронное письмо от рецензента, в котором он спрашивал о проблемах, которые у меня есть в моей спецификации, которые были конфликтом в описании D2 и отсутствием в наличии двух частей, и просил установить альтернативы.

Кроме того, статус заказа будет обновлен, и в нем будет указано, что заказчик требует действий.

Однако это не означает, что все ошибки будут обнаружены на данном этапе, как я сделал намеренный другой конфликт, и он не был обнаружен. Однако это точно будет обнаружено на этапе сборки. Я поставил один из номеров производителей деталей, отличный от описания, и в другой упаковке. Во время сборки оператор поймает это и свяжется со мной для исправления.

Заказчик несет ответственность за то, чтобы в его конструкции не было критических проблем, делающих невозможным сборку. Например, я сделал еще одну преднамеренную ошибку в печатной плате, сделав 2 компонента близко друг к другу, что сделало невозможным сборку, и сделал одну из площадок конденсатора перекрывающейся с площадкой другой части, и это влияет на паяемость во время стадии переполнения печи.

Однако рецензент спросил о других проблемах, но дизайн прошел проверку.Так что убедитесь, что вы хорошо изучили свой дизайн.

Когда я спросил Глорию из PCBWay о том, что произошло, ответ был честным и прямым: покупатели должны взять на себя ответственность, и, более того, если печатная плата нуждается в модификации, с клиента в большинстве случаев будет взиматься дополнительная плата.

В реальном мире никто не занимается массовым производством без прототипа!

К концу я получил спецификацию с ценами, и общее количество выпущенных 10 копий Arduino R3 составило:

PCB x10 $ 5
Собрать X10 $ 30
Спецификация 230 $
Всего $ 90.Около 25 долларов за штуку.

Важно знать, что сборка для небольших партий / небольших партий, как в моем случае, будет сборкой вручную, если у вас нет специального запроса на использование машины. Более того, излишки, упомянутые в последней таблице, относятся к случаю, когда сборка использует PnP, что включает в себя больше потерь, чем сборка вручную. Вы можете отметить, что расценки на заказы, собранные вручную, не включают излишки, о которых мы говорили.

Оператор ручной сборки сопоставляет компоненты со спецификацией внутри производства PCBWay – Изображение предоставлено Youtube-каналом «Strange Parts» Линия ручной сборки на производстве PCBWay – Изображение предоставлено Youtube-каналом «Strange Parts»

Третий шаг: оплата и ожидание производства

На этом этапе ваши файлы Gerber проверяются, указывается спецификация, и вы готовы к оплате.

После того, как вы произведете оплату, PCBWay начнет процесс изготовления печатной платы, а затем выполнит сборку. Между тем, компоненты следует заказывать и привозить позже. Спецификация включает в себя примечания о времени, необходимом для доставки некоторых деталей.

Таким образом, чтобы рассчитать время выполнения заказа «под ключ», необходимо принять во внимание время, необходимое для получения всех деталей. Прежде чем все детали будут готовы, PCBWay изготовит печатные платы и приступит к изготовлению трафарета, чтобы сборка началась сразу после получения деталей.

Спецификация Arduino UNO R3 прилагается для справки.

Спецификация после цитаты

Количества в полученной спецификации от PCBWay не имеют излишков. После консультации с одним из сотрудников PCBWay я получил следующий ответ: «Обычно мы производим сборку вручную для небольших партий, если у клиента нет особого запроса. Мы можем делать это на машинах ».
Однако это звучит разумно, поскольку время, необходимое для настройки машин (например, загрузки питателей PnP с компонентами) для автоматической сборки, будет слишком большим по сравнению с ручной сборкой.Однако в остальном процесс аналогичен.

Подробный обзор того, что PCBWay делает во время сборки

Процесс сборки может выглядеть так же просто, как печать печатной платы, затем размещение компонентов и паяльной пасты и, наконец, ввод в печь оплавления. Это то, что я попытался объяснить на диаграмме ниже.

Это намного сложнее, и для сборки вашей печатной платы требуется множество машин.

На каждом этапе собранные платы перед окончательной отгрузкой будут подвергаться различным методам тестирования:

  • Визуальный осмотр: общая проверка качества, особенно перед подачей платы в печь оплавления, чтобы убедиться, что из-за PnP не происходит сбоев.Установите печь оплавления, чтобы убедиться, что все компоненты «кажутся» припаянными и не требуют доработки.
  • Рентгеновский контроль: проверяет наличие BGA, QFN и неизолированных печатных плат, поскольку паяные соединения трудно визуально осмотреть без рентгеновского излучения, а контакты могут находиться под корпусом этих микросхем.
Рентгеновский аппарат внутри производства PCBWay – Изображение предоставлено YouTube-каналом «Strange Parts»
  • AOI Testing: проверка паяльной пасты, компонентов 0201, отсутствующих компонентов и полярности.
Машина AOI внутри производства PCBWay – Изображение предоставлено YouTube-каналом «Strange Parts»
  • ICT (внутрисхемный тест) и функциональный тест (вы можете попросить следовать вашим процедурам тестирования) можно оптимально провести после сборки, чтобы убедиться, что цепь электрически подключена, работает и функционирует.
Внутрисхемное тестирование на производстве PCBWay – Это гарантирует, что резисторы и конденсаторы имеют значение, соответствующее спецификации – Изображение любезно предоставлено YouTube-каналом «Strange Parts»

Чтобы увидеть в действии эти шаги за кулисами, посмотрите Скотти с канала Youtube «Strange Parts», который совершил экскурсию по фабрике PCBWay:

Внутри завода по пайке печатных плат – в Китае – Скотти с канала Youtube «Strange Parts»

Чтобы узнать больше о сервисе сборки PCBWay, посетите следующие веб-страницы.

В следующей части я пришлю реальный заказ на печатную плату, разработанную специально для тестирования службы PCBA.

Обзор плат

Pcbway – мир Зида

Как я и обещал, я вернусь, чтобы написать обзор плат, которые я получил от pcbway.com, вот мой обзор

Итак, я заказал несколько печатных плат на pcbway, мои заказы были: регулируемый светодиодный мигатель и стробоскоп , оба они основаны на микросхеме таймера легенды 555

Дизайн и заказ печатной платы

Перед оформлением заказа вы можете выбрать из множества вариантов дизайна печатной платы, включая цветовые схемы печатной платы, толщину, материалы и т. Д.

Срок изготовления

Срок изготовления платы был быстрым – в течение суток. с момента заказа, она была готова к отгрузке.Надо сказать, что pcbway довольно быстро в обработке и построении ваших заказов. На веб-сайте вы можете в реальном времени увидеть статус производства печатных плат

.

Стоимость

Цены на печатные платы для печатных плат самые доступные: всего 5 долларов за 10 плат – это замечательная вещь, помогающая вам сэкономить затрат

Доставка

Что касается доставки вашего заказа, в списке представлен широкий спектр транспортных компаний. Включая DHL , FedEx и т. Д.Вы можете выбрать доступного для вас партнера по доставке

Я получил платы через несколько недель после отправки. Груз был доставлен в мою страну, Индию, в течение нескольких дней после отправки, но, поскольку он был задержан таможней из-за некоторых проблем со счетами, я получил его поздно, через несколько недель.

Платы печатных плат Качество и надежность

Я получил платы в DHL, я проверил каждую плату, платы высокого качества, и я могу сказать, что они были созданы на высокоточных и профессиональных станках и с хорошим мастерством.В платах нет никаких незначительных проблем, все компоненты подходят для идеально хорошо, платы прочные и сделаны из высококачественного материала , обеспечивая безопасную и долговечную схему, которая стоит каждого потраченного пенни для производства.

Это говорит нам, что pcbway – лучший и профессиональный производитель печатных плат , и они достаточно любезны, чтобы прислать мне бесплатные подарки Внутри упаковки

С 100% удовлетворением , я рекомендую печатные платы.com для вас, если вы ищете профессиональные, доступные и высококачественные печатные платы для своих схем, будь то схемы для хобби, профессиональные схемы или компании, производящие массовое оборудование, pcbway – это то, что вам нужно выбрать из-за лучшего обслуживания, надежности и качество, которое они предлагают.

Race to the bottom – Сравнение печатных плат PCBWay и JLCPCB в 2019 году

Помогите нам расти. Поделиться с друзьями!

Несколько лет назад изготовление печатных плат было дорогостоящим делом.Сегодня вы можете сделать связку двух- или даже четырехслойной печатной платы менее чем за 30 долларов. Благодаря таким сервисам, как PCBWay и JLCPCB (сервисы, которые я пробовал), которые позволили любителям иметь профессионально выглядящие печатные платы, не оставляя вмятин в карманах. В гонке «вниз» многие другие сервисы предлагают еще более низкие цены. Настолько низкий, что вы можете получить двухслойную печатную плату с паяльной маской любого цвета всего за 2 доллара.

Я был поклонником JLCPCB довольно давно.Из них у меня было изготовлено несколько дизайнов. Пару месяцев назад они взяли дополнительную плату за паяльную маску другого цвета. Судя по всему, они этого больше не делают. Вы можете получить паяльную маску любого цвета без дополнительных затрат. Отказ от цвета паяльной маски является результатом жесткой конкуренции со стороны PCBWay.

Обзор цен

PCBWay предлагает 10 штук двухслойных печатных плат по цене 5 долларов плюс доставка. С другой стороны, JLCPCB предлагает 5 двухслойных печатных плат по цене 2 доллара плюс доставка.Если увеличить количество до 10, мы получим ту же цену в 5 долларов на JLCPCB. По цене обе фабрики предлагают одинаковую цену, когда речь идет о двухслойных печатных платах.

Теперь, когда вы хотите заказать 10 штук 4-слойной печатной платы размером 100 мм x 100 мм, JLCPCB является победителем. Цена PCBWay составляет 49 долларов, а JLCPCB – на 20 долларов меньше, то есть 29 долларов. Опять же, выбор цвета паяльной маски не требует дополнительных затрат. Фактически, вы можете иметь покрытие ENIG на JLCPCB, и это все равно будет меньше 49 долларов.

Проверка печатной платы

Заказав в обоих сервисах печатных плат, могу показать, как они выглядят.У меня было два разных дизайна. Я отправил один в PCBWay, а другой в JLCPCB. В обоих местах я выбрал черную паяльную маску.

PCBWay изготовленная черная печатная плата для паяльной маски

4-литровая печатная плата от JLCPCB

Черная паяльная маска на выходе PCBWay глянцевая. С другой стороны, JLCPCB дает матово-черный цвет. Следует отметить, что PCBWay дает вам возможность выбрать матовый черный цвет, тогда как JLCPCB не предлагает такого выбора.

Меню выбора паяльной маски PCBWay

Шелкография на обеих печатных платах достаточно четкая, и у меня нет особых претензий.Честно говоря, текст выглядит четким на матовой поверхности, поэтому мой следующий заказ от PCBWay определенно будет матовым черным.

Края очень хорошо выглядят на плате JLCPCB. Напротив, PCBWay может разрезать V-образные балки, чтобы разбить отдельные печатные платы, что приведет к шероховатому краю. Для меня это не проблема.

Заключение

Любители здесь имеют большое преимущество. Возможность получить профессионально выглядящие печатные платы за такие небольшие деньги – это хороший шаг вперед. Наряду с дешевыми печатными платами, служба PCBA также постепенно привлекает любителей.Я не удивлюсь, если эти фабрики по производству печатных плат начнут предлагать услуги по сборке печатных плат по очень низким ценам. Fabs также должны начать предлагать высокочастотные носители по доступной цене, потому что ни один из них, я знаю, не делает этого. Я знаю, что у PCBWay есть дополнительные производственные возможности, но они стоят дороже.

Тем не менее, гонка вниз принесла много пользы многим любителям, таким как я, и я надеюсь, что она продолжит развиваться в правильном направлении.

В будущем я мог бы рассмотреть и сравнить услуги по сборке PCBWay с тем, что предлагает JLCPCB.(Надеюсь, вы это читаете. Да, вы, PCBWay и JLCPCB: P) Также, если у вас есть какие-либо вопросы, дайте мне знать, и я постараюсь на них ответить.

Входящие поисковые запросы:

Обзор: PCB Service of PCBWay.com – Nerdiy.de

Прошло много времени с тех пор, как PCBWay попросили меня протестировать их услуги по производству печатных плат. Это была прекрасная возможность изготовить печатную плату для проекта «mobileSupply».

«mobileSupply» должен стать своего рода аккумулятором для велосипеда.Особенность в том, что этот пауэрбанк также можно заряжать с помощью генератора переменного тока велосипеда. Кроме того, этот внешний аккумулятор может заряжать устройство и одновременно заряжать себя. На самом деле простая способность, но не все пауэрбанки ее поддерживают.

Кроме того, внешний аккумулятор должен быть легко снимаемым и перезаряжаемым от розетки. Так что вы можете зарядить их перед (возможно, более длительным велосипедным туром).

А теперь перейдем к актуальной теме этого обзора: сервис печатных плат от PCBway.ком .


Порядок оформления заказа

Процесс заказа очень прост. В принципе, достаточно выбрать категорию «Прототип печатной платы» на домашней странице PCBWay.com, и после нажатия «Цитировать сейчас» вы будете перенаправлены на страницу, на которой вы можете настроить все возможные параметры вашего заказа PCBWay.

Первый вопрос, который вы должны задать себе: что вы хотите сделать?

Варианты изготовления

В процессе заказа вас ждут всевозможные варианты настройки.Здесь вы можете, например, установить материал платы, толщину материала платы или слой меди. Также можно настроить различные цвета паяльной маски.

Просмотр вариантов конфигурации во время процесса заказа. Например, также можно выбрать гибкие печатные платы. Это открывает новые возможности. 🙂

Изготовленная плата

Готовые платы (всего их было пять) прибыли ко мне в хорошо упакованном виде. В следующем небольшом видео-распаковке об этом.

Распаковка изготовленных плат Здесь вы можете увидеть сравнение оригинального вида до производства и поставленных плат. Плата с несколькими компонентами, подлежащими пайке. Пайка первых компонентов с паяльной пастой также прошла без проблем.… Кроме Дело в том, что я использовал слишком много паяльной пасты кое-где. : D

Заключение

Прежде всего, конечно, я должен признать, что подобные обзоры всегда кажутся немного предвзятыми.Потому что я также получил бесплатно в качестве образца печатные платы, предназначенные для этой цели.

Это не помешало бы мне написать здесь что-то негативное, если бы что-то было.

Однако пока я должен сказать, что я полностью удовлетворен досками и связанными с ними услугами. Процесс заказа прошел без проблем, многие варианты на первый взгляд кажутся немного сложными, но в конечном итоге хорошо объяснены. Доставка (с DHL) прошла быстро. Еще мне понравилась «информационная политика», потому что с каждым новым шагом (т. Е.грамм. оплата получена, производство завершено, отгрузка и т. д.) вы были проинформированы по электронной почте. На вопросы также можно было без проблем ответить по электронной почте.

Так что в целом могу порекомендовать PCBWay.

Добавить комментарий

Ваш адрес email не будет опубликован.
