Изготовление печатных плат в Китае (PCBWay) – RobotChip

Первую свою плату, изготовил примерно 10 лед назад, методом ЛУГ, но качество было ужасное… Затем в своем городе нашел небольшую фирму, которая производила печатные платы, дешево, но тоже качество было не очень из десяти плат, три всегда были с косяком. И решил попробовать заказать изготовление печатных плат в Китае, а именно у PCBWay. Почему именно этот производитель? Есть плюсы, а именно: оплата после проверки проекта, дешево, можно выбрать любой цвет маски и цена не изменится.

Изготовление печатных плат в Китае (PCBWay)

Заказ печатных плат на PCBWay

Для проектирования печатных плат, есть куча программ, лично я использую Altium Designer (дорогая, но можно визуально посмотреть плату, а так же проверить на ошибки, очень помогает). Как думаю все знают, для производства, проект должен быть в формате «GERBER»,  как его сделать можно поискать в интернете или пишете, возможно помогу. Если у вас есть готовый проект и он сохранен в GERBER формате, можно смело начинать заказывать производство

Регистрация
Первым делом, необходимо зарегистрироваться на сайте, переходим на страницу регистрации, вводим свой Email и пароль.

Изготовление печатных плат в Китае (PCBWay)

После регистрации, автоматически откроется страничка «My Account», на которой отображается вся информация о ваших заказа и так далее.

Изготовление печатных плат в Китае (PCBWay)

Расчет стоимости изготовления

Нажимаем кнопку «Online Quote», там где нарисован калькулятор, откроется окно с данными.

Изготовление печатных плат в Китае (PCBWay)

► Board type — выбор изготовления печатной платы, как понимаете у производителя стеклотекстолит определенного размеры и конструкторы размешают на этом листе несколько ваших плат, для удобства производства. В конце изготовления, можно отделить каждую плату отдельно «Single pieces» или оставить несколько плат на листе, разделив их прорезов типа V «

Panel as V-Scoring«, или оставить небольшие перемычки «Panel as Tab Route»
► Size (single) — габариты печатной платы, в мм.
► Quantity (single) — количество печатных плат.
► Layers — количество слоев с проводниками, обычно 1 или 2, максимальное 14.
► Material — выбор материала, надо знать с какой температуры будет работать ваше устройство.
► Thickness — толщина стеклотекстолита.
► Min Track/Spacing — минимальная ширина проводника и интервала между ними, чем меньше, тем выше точность (сложнее производство и дороже), в моих проектах, обычно толщина дорожек 0.5 мм, а интервал 0.3 мм.
► Min Hole Size — минимальное ширина отверстия, в моих проектах, использую отверстия 0.5 мм.
► Solder Mask — цвет маски.
► Silkscreen — цвет шелкографии.
► Gold fingers — золочение контактов (если надо, получится как на видеокарты, разъем PCI).
► Surface Finish — обработка поверхности контактов, это все зависит от проекта.
► Via Process —
► Finished Copper — толщина медного слоя.

Все остальные параметры, необходимы если вы планируете разместить не только производство печатных плат, но и установку компонентов. Нажимаем кнопку «Calculate«, справа получится расчет изготовления печатных плат включая доставку, выберем страну получения и транспортную компанию (не используйте DHL так как она не работает с физическими лицами и вашу посылку завернут на таможне), нажимаем кнопку «Add to Cart»

Примечание: мой заказ был на 50 плат, габаритными 61 мм х 30 мм, двухслойная, с белой маской и шелкографией (с двух сторон), все обошлось в 41 $ (~2 500 руб, 50 руб за плату),  27$ изготовление, 11$ доставка и 3$ комиссия (так и не понял, за что).

Проверка Gerber файла

Если все сделали, ваш проект доступен в корзине, нажимаем кнопку «Add PCB File»

Изготовление печатных плат в Китае (PCBWay)

В новом окне, нажимаем «Add Gerber File» (гербер файл должен сохранен в zip или rar архиве) и жмем «Submit Order Now»

Изготовление печатных плат в Китае (PCBWay)

Gerber фал загружен, ждем проверку, занимаем до одного часа.

Изготовление печатных плат в Китае (PCBWay)

Оплата

Проверка занимает меньше часа, как только проверка закончится, станет доступна кнопка «Proceed to checkout». Для нас доступно несколько вариантов, первый через систему «Paypal», второй через интернет магазин «Aliexpress» (другие варианты оплаты, не буду рассматривать)

Изготовление печатных плат в Китае (PCBWay)

Как оплачивать, выбирать вам. Расскажу как оплатит через «Aliexpress», первым делом написал «[email protected]», о номере своего заказа и спросил как оплачивать.

Hello, you can pay for the order Product No: W46992ASX3 on aliexpress

В ответ придет письмо

Hi
Sorry for the delay.
Regarding the order W46992ASX3, the total cost you need to pay is $41, shipping by China Post.
Please pay the order by following aliexpress payment link:
https://ru.aliexpress.com/item/PCB-Prototype-PCB-Fabrication-Manufacturer-Printed-Circuit-Boards-PCBWay-customized-product-price-isn-t-real-pls/32861800830.html
After you paid, please let me know the aliexpress order number, then i will proceed with your pcb orders.
Thank you very much.

На странице «Aliexpress» оплатить стоимость заказа, у меня  это 41$, в комментарии добавил номер своего заказа и снова написал на посту.

Hi,

503895745139598

В ответ получите

Hi Sergey,
Thanks for your new order on PCBWay, your payment has received.
Order#  W46992ASX3 is estimated to be dispatched on Sep, 4th. Will keep you advised if there is any change.
You can also track the fabrication progress online at this link, and please login PCBWay first : http://www.pcbway.com/member/order/orderprogress.aspx.
Thanks again for your order and hope we can service you in the future soon.

И через пять дней мне прислали информацию об отслеживании

Hi,
We have shipped your PCB (Order # G98685) to you.
The tracking number is RK82662xxxxCN by China Post.

А еще через 20 дней, получил заказ на почте. Платы были упакованы по 25 шт, в пупырчатою пленку, в добавок мне подарили 4 наклейки и одну ручку.

Изготовление печатных плат в Китае (PCBWay)

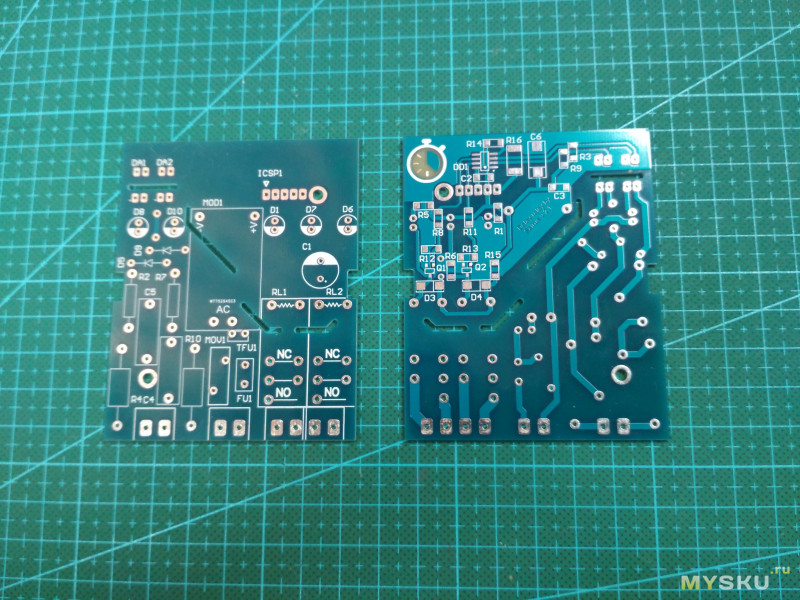

Вот и сами платы, с двух сторон, качество на 100 %

Изготовление печатных плат в Китае (PCBWay)



robotchip.ru

Часто задаваемые вопросы о печатных платах - пользовательский прототип печатной платы легким способом

Как один из производителей печатных плат с самой выгодной ценой и высоким качеством, мы каждый день получаем заказы более чем от 100 новых инженеров, которые используют наш сервис для заказа печатных плат. Мы отвечаем на вопросы наших клиентов об изготовлении печатных плат по всему миру. Поэтому мы собираем эти вопросы ниже, чтобы наши новые клиенты узнали о нашем предприятии.

1. Что за фирмаPCBWay?

PCBWay – это Китайский производитель из города Шэньчжэнь, специализирующийся на прототипировании печатных плат, мелкосерийном производстве и монтаже печатных плат. Мы предлагаем быстрое производство печатных плат по очень бюджетной цене. Тысячи инженеров, студентов и любителей используют наши печатные платы для их повседневной работы и учебы. PCBWay старается быть самым простым для работы производителем. PCBWay – прототипирование печатных плат простым способом!

2. Каковы Ваши рабочие часы?

У нас есть продавцы, которые ответят на Ваши электронные письма или обработают Ваш онлайн-заказ, как только мы получим их. Мы начинаем обрабатывать Ваш заказ, как только он к нам поступил или отвечаем на письмо сразу после его получения. Мы работаем 7/24/365.

3. Насколько низка цена, по которой Вы производите печатные платы (прототип и изготовление)?

Цель PCBWay – быть самым легким в мире производителем всех типов печатных плат, и это подразумевает, что PCBWay должен нести ответственность за экономию ваших денег, поэтому мы ДОЛЖНЫ сохранить низкую цену. Наше большое количество ежедневных заказов гарантирует, что мы сможем значительно сократить расходы на материалы и затраты на рабочую силу. Кроме того, мы постоянно совершенствуем наше оборудование и развиваем технические и управленческие системы, которые адаптируются к гибким настройкам машин, пригодных для изготовления очень небольшого количества печатных плат, не влияя на время, стоимость и качество. Все эти факторы делают PCBWay Вашим универсальным производителем печатных плат по низкой цене.

4. Что делать, если я остался недоволен изготовлением печатных от PCBWay?

Если вы обнаружите какие-либо дефекты в ваших печатных платах при получении или если Вы испытываете неудовлетворенность нашими продуктами или услугами, немедленно сообщите нам об этом через[email protected], мы ответим в течение 24 часов. Мы постараемся удовлетворить Вас. Мы отремонтируем или переделаем Вашу печатную плату, если возникнет проблема с качеством, или вернем Вам полную стоимость, без возврата неисправных печатных плат. Также Вы можете кредитовать свою учетную запись PCBWay.com, и можете использовать кредит для своих будущих заказов у нас.

5. Как я могу отслеживать состояние изготовления и доставки моего заказа?

Мы разработали лидирующую в отрасли систему, позволяющую легко отслеживать статус изготовления онлайн в вашем аккаунте с помощью PCBWay.com. Вы также можете отслеживать статус доставки после отправки своих печатных плат на ваш адрес через API DHL. Это легко и весело!

6. Могу ли я отменить заказ, если я чувствую, что не могу получить свои печатные платы из-за ошибки PCBWay после отслеживания состояния изготовления онлайн?

Мы обещаем 100% исполнение обязательств, и мы держим рекорд доставки 99% заказов в срок! Если Вы чувствуете, что не можете получить свои печатные платы по расписанию по нашей вине, то можете отменить заказ и запросить полный возврат средств или кредит на свою учетную запись PCBWay.com для оплаты вашего следующего заказа.

7. Как работает Ваша политика конфиденциальности?

Мы уважаем конфиденциальность всех наших клиентов. Мы обещаем, что мы никогда не передадим вашу личную информацию третьим лицам.

8. Что такое ITAR?

ITAR - «Международное регулирование в области вооружений», контролирует экспорт и импорт товаров и услуг, связанных с обороной, и внесенных в Список боеприпасов Соединенных Штатов Америки (USML). Пожалуйста, сообщите нам, если Ваши печатные платы соответствуют требованиям ITAR после размещения заказов у нас. Чтобы узнать подробнее о ITAR, пожалуйста, перейдите по адресу http://en.wikipedia.org/wiki/ITAR и http://pmddtc.state.gov/

9. Как я могу узнать стоимость?

На PCBWay.com Вы можете использовать нашу бесплатную систему онлайн расчета стоимости, чтобы мгновенно получить цену сразу после ввода нескольких параметров онлайн. Конечно, Вы также можете сделать традиционный запрос стоимости изготовления, отправив электронное письмо на адрес [email protected] , и наш сервисный персонал рассчитает стоимость в течение 24 часов, не забудьте приложить ваши Gerber файлы и все другие необходимые файлы для расчета стоимости печатной платы.

10. Когда начинается время изготовления?

Из-за сложности определения времени окончания изготовления печатной платы наша политика заключается в том, что время начала изготовления начинается сразу после того как мы получим Ваши Gerber файлы и все другие необходимые файлы, рассмотрим их получим Ваше повторное одобрение. Когда все эти обзоры и одобрения будут выполнены, мы немедленно начнем изготовление.

11. Соответствуют ли ваши печатные платы требованиям RoHS?

Да. Но мы также предлагаем свинцовые печатные платы.

12. Зачем мне панелировать мои платы?

Панелизация необходима, когда размер печатной платы меньше 50 мм x 100 мм, или, когда Ваша печатная плата имеет любую форму кроме прямоугольника (круглая или нестандартной формы), Ваши платы должны быть панелированы в массив для изготовления. Вы можете предварительно настроить панель сами, или мы также можем сделать панель для Вас. В последнем случае мы отправим Вам файл панелизации для Вашего одобрения до начала изготовления. Панелизация необходима, если для монтажа Ваших печатных плат будут использоваться устройства поверхностного монтажа.

13. Зачем мне нужно создавать разделительные направляющие (отрывные лапки)?

Если зазор между краем платы и медью составляет менее 3,5 мм (138 мил), или Ваши платы должны быть панелированы по какой-либо причине, на двух более длинных параллельных краях платы должны быть установлены разделительные направляющие (отрывные лапки) платы, чтобы обеспечить монтаж платы устройством поверхностного монтажа.

14. Может ли PCBWay.com изменить мой способ доставки?

Да, но на основании того, что НОВЫЙ способ доставки будет более быстрым для доставки Вашего заказа. Все, что мы делаем, это обеспечиваем наилучшие возможности заказа с помощью PCBWay.com.

15. Что, если курьерская компания (DHL и т. д.) не сможет доставить мои печатные платы вовремя?

Это случается время от времени, хотя и довольно редко. Если это произойдет, обратитесь к курьерской компании за обновлением времени доставки. Хотя юридически мы не несем ответственности за задержку, мы по-прежнему будем отслеживать доставку и звонить курьерской компании по телефону для получения обновлений. В самом плохом случае мы переделаем печатные платы для Вас и отправим Вам повторно. Для отказа от дополнительной оплаты курьеру мы можем поговорить с курьерской компанией о компенсации.

16. Кто будет отвечать за таможенную пошлину, которая может взиматься в моей стране?

Поскольку PCBWay.com изготавливает Ваши печатные платы на наших объектах в Шэньчжэне, Китай, мы отправляем их на международном уровне в вашу страну. Поскольку таможенная политика в разных странах может различаться, некоторые таможенные органы в некоторых странах могут взимать таможенную пошлину за импортируемые печатные платы. Если это произойдет, вы обязаны заплатить. Во многих странах эта обязанность может быть отменена.

17. Каковы ваши возможности изготовления печатных плат?

У нас есть возможности для производства большинства видов печатных плат для наших клиентов. Если Вы обнаружите, что Ваши печатные платы нуждаются в специальной обработке или Вы не уверены в том, что у нас есть возможность для изготовления таких плат, свяжитесь с нами по адресу [email protected] , прикрепите Gerber-файлы и все другие файлы или рисунки для нас, чтобы мы могли оценить сможем ли мы их изготовить или нет. Полный список наших возможностей по изготовлению печатных плат можно найти в разделе «Возможности»

www.pcbway.ru

Часто задаваемые вопросы по монтажу печатных плат - пользовательский прототип печатной платы легким способом

Q: 1.Что за фирма PCBWay.com?

PCBWay – это Китайский производитель из города Шэньчжэнь, специализирующийся на прототипировании печатных плат, мелкосерийном производстве и монтаже печатных плат. PCBWay старается быть самым простым для работы производителем. PCBWay – прототипирование печатных плат простым способом!

Q: 2.Принимаете ли Вы для монтажа платы, изготовленные не PCBWay?

В настоящее время мы не принимаем печатные платы других производителей для монтажа на нашем оборудовании. Мы предлагаем изготовление печатных плат, подбор деталей и монтаж печатных плат, чтобы экономить время и деньги наших клиентов.

Q: 3.Какие файлы и документы Вы требуете для заказа монтажа печатных плат?

Нам нужны Gerber-файлы, Centroid-файл и перечень элементов для осуществления монтажа печатных плат. Поскольку во время размещения заказа на изготовление печатной платы Вы уже отсылали Gerber-файл, Вам необходимо предоставить нам только два последних файла, если в Gerber-файл Вашей печатной платы включены слои шелкографии, медных дорожек и паяльной пасты. Если в Ваших Gerber-файлах к печатной плате отсутствуют какие-либо из вышеупомянутых трех слоев, отправьте их повторно, так как это минимальный набор данных для монтажа печатных плат. Для получения наилучшего результата, пожалуйста, отправьте нам монтажные чертежи, инструкции и фотографии, чтобы избежать неоднозначного и даже ошибочного размещения деталей, хотя этого и не требуется в большинстве случаев.

Q: 4.Что такое Centroid-файл?

Centroid-файл - это специальный файл для монтажа, который используется для быстрого программирования монтажных машин. Он также известен как Insertion, Pick-N-Place или XYData. Некоторые САПР автоматически генерируют этот файл, а некоторые нет, но Вам может потребоваться изменить файл, а затем создать Centroid-файл. Centroid-файл описывает положение и ориентацию всех деталей поверхностного монтажа, которые включают в себя ссылочный указатель, положение X и Y, поворот и сторону платы (сверху или снизу).В Centroid-файле перечислены детали только поверхностного монтажа.

Q: 5.Какие требования предъявляются к маркировке деталей присылаемых от заказчика при варианте заказа – комплект для сборки?

Мы надеемся, что вы можете поместить элементы в отдельные пакеты или коробки и сделать на них пометки - соответствующий номер строки в перечне элементов, № производителя элемента или № элемента клиента, количество. Список отдельных упаковок позволяет нам подсчитывать и проверять наличие всех деталей.

Q: 6.Какой излишек элементов требуется для монтажа печатных плат при наборе для сборки?

Для правильной настройки и эксплуатации машины поверхностного монтажа требуется избыток элементов. Неиспользованные и лишние запасные части, поставляемые Вами или приобретенные нами, будут упакованы и возвращены Вам с собранными печатными платами.

Элементы поверхностного монтажа, которые не поставляются на катушках, должны быть на одной сплошной ленте.

Если Вам необходимо осуществить поверхностный монтаж одинаковых элементов на разных платах, не разрезайте их на полоски, держите их на сплошных лентах или на барабанах.

Резисторы, конденсаторы, диоды (0603, 0805, 1206, 2225, SOT, SOD, MELF) требуются в количестве минимум 50 штук и должны иметь запас минимум в 30 штук. (Например: количество необходимое для монтажа 40 штук - нам понадобится 70 штук - это соответствует нашему минимуму 50 штук плюс 30 штук запас).

Резисторы, конденсаторы, диоды (0201, 0402, miniMelf, миниатюрные элементы) требуются в количестве минимум 100 штук и должны иметь запас в 50 штук. (Например: количество необходимое для монтажа 80 штук – нам понадобится 130 штук – это соответствует нашему минимуму в 100 штук плюс 50 штук запаса сверх необходимого количества).

Для дорогостоящих деталей, таких как IC, BGA, QFP, разъемы и т. д., требуется небольшое количество запасных деталей (1-5 штук в зависимости от общего количества этих деталей на плате), это обеспечит беспроблемный монтаж и доставку собранных плат вовремя. Если у вас есть какие-либо вопросы или сомнения, пожалуйста, отправьте дополнительные данные или свяжитесь с нами для получения ответов.

Q: 7.Можете ли Вы предоставить некоторые элементы для монтажа моей платы?

Да. Эта услуга называется «частично под ключ». Вы можете предоставить некоторые элементы, и мы предоставим недостающие. Мы попросим Ваше одобрение, если не будем уверены в некоторых элементах. В случае необходимости замены некоторых элементов мы попросим Вашего окончательного утверждения.

Q: 8.Осуществляете ли Вы монтаж BGA? Есть ли специальные требования к нему?

Да, у нас есть возможность монтажа BGA с шагом 0,25 мм с помощью рентгеновского тестирования. Для BGA мы должны располагать любые отверстия под BGA с помощью маски припоя, чтобы обеспечить качество пайки.

Q: 9.Что Вы делаете с лишними и неиспользованными элементы?

Избыточные элементы появляются, потому что мы запрашиваем некоторый процент запаса для заказываемых для сборки заказов, или покупаем больше элементов для той же цели для тех заказов под ключ. Вы можете попросить нас вернуть Вам эти неиспользуемые элементы вместе с Вашими платами или оставить их у нас для следующего заказа. Все зависит от вас.

Q: 10.Как Вы рассчитываете общую стоимость монтажа печатных плат?

Наша онлайн-система мгновенного расчёта стоимости дает приблизительное представление о стоимости монтажа печатных плат, которая включает в себя инструменты, стальной трафарет, вырезанный лазером и труд. В случае варианта «под ключ» или частичного монтажа «под ключ» будет добавлена стоимость элементов.

Q: 11.Когда начинается время изготовления?

Из-за сложности определения времени монтажа печатных плат наша политика заключается в том, что время начала изготовления начинается сразу после того, как все элементы и печатные платы готовы, и все файлы печатной платы (Gerber-файлы/ другие файлы печатной платы и т. д.), Centroid-файлы (файл PickPNP или файл XY или файлы в других форматах), перечень элементов и все другие необходимые данные или документы / изображения / фотографии.

Q: 12.Ваш монтаж соответствует RoHS?

Да. Но мы также предлагаем монтаж печатных плат со свинцом.

Q: 13.Зачем мне панелизировать платы?

Панелизация необходима, когда размер печатной платы меньше 50 мм x 100 мм, или когда Ваша печатная плата имеет любую форму (круглая или нестандартная), кроме прямоугольника, Ваши панели должны быть панелированы в массив для сборки. Как только мы изготовим Ваши печатные платы, мы передадим данные в отдел монтажа печатных плат чтобы создать трафарет в соответствии с панелизированной печатной платой.

Q: 14.Зачем мне нужно создавать разделительные направляющие (отрывные лапки)?

Если зазор между краем платы и медью составляет менее 3,5 мм (138 мил), или Ваши платы должны быть панелированы по какой-либо причине, на двух более длинных параллельных краях платы должны быть установлены разделительные направляющие (отрывные лапки) платы, чтобы обеспечить монтаж платы устройством поверхностного монтажа. Это необходимо чтобы платы могли обрабатываться машиной поверхностного монтажа.

Q: 15.Что, если я найду какие-либо недостатки или проблемы после получения собранных плат?

Время от времени могут возникать дефекты и проблемы, поскольку монтаж печатных плат представляет собой сложную работу, которая включает в себя множество деталей. Если Вы обнаружите какие-либо недостатки или проблемы, сообщите нам об этом немедленно, мы оценим и проанализируем проблему, и примем решение о том, как это исправить. Мы отремонтируем / переработаем, либо переделаем Ваши платы. Если нам понадобятся дефектные платы, мы можем попросить Вас отправить их нам. Мы гарантируем функционирующую плату в ваших руках!

Q: 16.Каковы ваши стандарты монтажа печатных плат?

IPC-A-610 Класс 2.

Q: 17.Каково время изготовления заказа «под ключ»?

Поскольку нам нужно приобрести все элементы для заказов «под ключ», время изготовления во многом зависит от того, насколько быстро мы можем получить все элементы. Мы сообщим Вам посредством ежедневного оповещения по электронной почте. Прежде чем все элементы будут готовы, мы изготовим печатные платы и начнем создавать трафарет, чтобы мы могли начать монтаж сразу после получения элементов.

www.pcbway.ru

Сервис быстрого прототипирования и изготовления печатных плат - пользовательский прототип печатной платы легким способом

quick turnaround pcb

Будучи в отрасли PCB в течение 12 лет, PCBWay гордится тем, что является одним из ведущих в мире производителем печатных плат для прототипирования и мелкосерийного производства. Время изготовления после проверки и одобрения Ваших Gerber-файлов нашими инженерами может быть меньше 24 часов, что значительно сэкономит время разработки.

Вы можете выбрать другое время изготовления, которое больше соответствует Вашему бюджету, если Вам позволяют сроки разработки. Мы также предлагаем время отправки 48 часов и 72 часа.

Быстрая доставка никогда не ставит под угрозу качество. С нашими строгими процедурами тестирования вы можете быть уверены, что вы останетесь довольны нашей печатной платой. Помимо качества, мы предлагаем более выгодные цены, чем другие производители, что имеет решающее значение для вашей работы, поскольку вам могут потребоваться десятки сотен печатных плат, чтобы завершить ваши исследования и разработку. Если вы найдете других производителей, которые предлагают более низкие цены, пожалуйста, сообщите нам об этом, и мы предложим цену ниже!

Попробуйте нашу систему мгновенного расчёта стоимости чтобы узнать насколько конкурентоспособны наши печатные платы. Начать сейчас!

Ниже приведен последний график выполнения стандартных заказов на PCB.

Количество заказа на PCB (м2) Исходное время выполнения (дни) Текущее время выполнения (часы)
0- 50 шт. & < 1м2 2 - 3 дни 24 часы
1м2 - 5м2 5 - 6 дни 3 - 4 дни
5м2 - 10м2 6 - 7 дни
4 - 5 дни
More than 10м2 8 - 10 дни
5 - 6 дни
Мы сокращаем время доставки, в то время как гарантируем качество c производимыми химическими процессами для металлизации площадок и сквозных отверстий, технологией отказоустойчивого клея для экономии затрат, каждый заказ должен проходить 70-минутное меднение , AOI и тестирование зондов, и мы используем преимущества всемирно известной базы материалы.
В дополнение к сокращению времени выполнения заказа, PCBWay не только снизил цену на мелкосерийную PCB, но и стоимость перевозки посылок DHL ниже 1 кг.

Ниже приведен последний график выполнения заказов продвинутый PCB.

quick turnaround pcb
Слои Количество заказа на PCB (м2) Время сборки (дни) Срочно (часы)
2 Слои <1 м2 5 дни 48 часы
1-5 м2 7 дни
>5 м2 8 дни
4 Слои <1 м2 5 дни 48 часы
1-5 м2 7 дни
>5 м2 12 дни
6 Слои / 8 Слои <1 м2 7 дни 72 часы
1-5 м2 9 дни
>5 м2 12 дни
10 Слои <1 м2 10 дни 96 часы
1-5 м2 10 дни
>5 м2 15 дни
10 or more Слои <1 м2 10 дни 96 часы
1-5 м2 10 дни
>5 м2 15 дни
Усовершенствованная PCB широко используется в высокоточных электронных устройствах. С непрерывным развитием технологий спрос также становится все выше и выше. С этой целью открывается отдельный передовой цех по производству PCB, чтобы помочь нашим клиентам достичь наилучшего времени выхода на рынок и получить конкурентное преимущество, производя PCB устойчивым способом по наименьшей общей цене благодаря нашим возможностям изготовления, пунктуальности поставок и качеству продукции.
Проверенная технология
Профессиональные исследования и разработки в области HDI высокой плотности, многослойной PCB, жесткой гибкой PCB. Технология встраивания ядра малого размера, толстой GEM, PCB с особыми требованиями от таких отраслей, как телекоммуникации / медицина / автомобилестроение и т. д.
Квалифицированные материалы
Поставка высококачественных материалов от Rogers, Shengyi, Wazam, Dupont, Rohmhass, Atotech и других превосходных поставщиков, чтобы выбрать лучших.
Независимая производственная линия
Когда вы заказываете усовершенствованные PCBs у PCBWay, вы покупаете качество, которое окупается со временем. В приведенной ниже сравнительной таблице вы можете увидеть, где усовершенствованная PCBs является уникальной или выходит за рамки стандарта IPC.

www.pcbway.ru

Руководство по способу доставки - пользовательский прототип печатной платы легким способом

Доставка

Our goal is to offer you the best shipping options, no matter where you live. We deliver to hundreds of customers across the world every day, and we strive to provide you with services of the highest level. The time frame of an order delivery is divided into two parts: •Processing time: Because the PCB is customized product, the production time is given in the review design file. •Shipping time: According to logistics methods, item weight, country, calculate shipping cost and shipping time.You can use the online quote to choose the logistics method to get the shipping cost. PCBWay предлагает гибкие методы доставки для наших клиентов, Вы можете выбрать один из приведенных ниже способов.

1. DHL
DHLпредлагает международные экспресс-услуги в более чем 220 странах.
DHL является партнером PCBWay и предлагает очень конкурентоспособные тарифы для клиентов PCBWay.
Обычно доставка по всему миру занимает 3-7 рабочих дней.
Пикап DHL: 12:00 и 18:00 ~ 18:30 (UTC + 8). Дважды каждый день, кроме воскресенья или праздников.
dhl
2. UPS
UPS- крупнейшая в мире компания по доставке пакетов и один из ведущих мировых поставщиков специализированных услуг по транспортировке и логистике.
Обычно для доставки пакетов по всему миру требуется 3-7 рабочих дней.
dhl
3. TNT
TNT насчитывает 56000 сотрудников в 61 стране.
Для доставки пакетов в руки наших клиентов требуется 4-9 рабочих дней
dhl
4. EMS
EMSтакже предлагает международные экспресс-услуги по всему миру. EMS сотрудничает с USPS в США.
Обычно для доставки пакета по всему миру требуется 15-30 рабочих дней.
dhl
5. FedEx
FedEx предлагает решения для доставки по всему миру.
Для доставки пакетов в руки наших клиентов требуется 4-7 рабочих дней.
Расписание встречи FedEx: 16:30 (UTC + 8). Один раз в день, но не в воскресенье или в праздничные дни.
dhl
6. Hongkong Post
Hongkong Post - хорошее решение для клиентов, которые либо не имеют жесткого срока доставки печатных плат или необходимости сохранности пакета во время доставки.
Обычно для доставки пакета требуется 15-30 рабочих дней.
dhl
7. Воздух, море / воздух и море
Если ваш заказ с PCBWay имеет большой объем, Вы также можете выбрать доставку по воздуху, морю / сочетание воздуха и моря.
Пожалуйста, свяжитесь с вашим торговым представителем для выбора способа доставки.
dhl

Политика совмещения, доставки и оплаты

Один платёж, одна отправка!
  • 1. Целью совмещения заказа является сохранение стоимости доставки. Если у Вас нет жестких сроков в получении Ваших печатных плат, объедините ваши заказы и отправьте их вместе.
  • 2. Объединив все эти заказы в одну группу и заплатив сейчас, вы подтверждаете, что все эти заказы будут отправлены вместе примерно xx.xx.xxxx. Это тот день, когда мы можем закончить Ваш последний заказ на печатную плату в этой группе заказов, и нам может понадобиться дополнительное время для передачи заказа курьерской компании.
  • 3. Если есть ускоренный заказ(ы), или Вам надо чтобы какой-то обычный заказ(ы) был отправлен ранее, отметьте этот заказ(ы) и заплатите отдельно, чтобы мы могли отправить его по расписанию этого заказа(ов).
  • 4. Мы настоятельно рекомендуем Вам оплатить заказы до 8: 30GMT, чтобы наши производственные мощности могли начать изготовление немедленно в тот же день.
  • 5. Ставя галочку возле кнопки «Оплата» на веб-странице, Вы соглашаетесь с тем, что Вы прочитали и приняли «Политику совмещения, доставки и оплаты».
