Что такое элемент Пельтье, его характеристики и принцип работы | Энергофиксик

Вы, конечно, прекрасно знаете, что с помощью электрического тока возможно производить нагрев предметов, например, паяльник, чайник и т.п. А вы знаете, что с электричеством можно также и охлаждать? И я сейчас говорю не о холодильниках, где компрессором гоняется фреон, а речь идет о так называемом элементе Пельтье. В этом материале я расскажу вам об этом изделии подробно. Итак, начнем.

Содержание

Историческая справка

Как работает термоэлемент

Внутреннее устройство термоэлемента Пельтье

Недостатки и достоинства такого элемента

Маркировка изделия и ее расшифровка

Технические параметры элемента Пельтье

Область применения данных элементов

Как проверить исправность модуля Пельтье

Заключение

Историческая справка

В далеком 1834 году ученым из Франции Ж. Ш. Пельтье был открыт крайне любопытный эффект при протекании электрического тока по проводнику. Так, если через близко расположенные разнородные проводники пропускать электрический ток, то один из них сильно нагревается, а другой напротив охлаждается. И величина вырабатываемого тепла и холода прямо пропорционально связана с величиной пропускаемого тока.

Если же вектор направления тока изменить, то и стороны нагрева и охлаждения так же поменяются местами. Про это открытие, которое впоследствии назвали эффект Пельтье, на долгие годы просто напросто забыли, пока во второй половине двадцатого столетия не были произведены первые полупроводниковые элементы Пельтье.

Как работает термоэлемент

В основе абсолютно любого термоэлектрического модуля положен принцип разности уровня энергии электронов, то есть один проводящий элемент представляет из себя область с высокой проводимостью, а другой с низкой проводимостью. И если совместить такие проводники и пропустить через них ток, то электрону, чтобы пройти из низкоэнергетической области в высокоэнергетическую нужно накопить энергию. При этом та область где происходит поглощение энергии электроном начинает охлаждаться.

Если изменить полярность подключения элемента, то эффект охлаждения сменится на нагревание.

Этот эффект наблюдается у абсолютно любых элементов, но реальные следы данного явления начинают проявляться, когда используются полупроводники.

Внутреннее устройство термоэлемента Пельтьеyandex.ru

Термоэлектрический модуль (ТЭМ) реализован из N-ого числа термопар. Причем сама термопара выполнена из пары полупроводников разнородного типа, которые соединены между собой пластиной из меди.

Данные полупроводники выполнены из солей таких металлов как: теллур, висмут, селен или сурьма.

Таких термопар соединенных в последовательную цепь может быть в одном устройстве сколь угодно много. И вся эта конструкция закрывается с обеих сторон керамическими пластинами.

Так как число термопар может быть различным, то значит и мощность элемента Пельтье также может варьироваться и очень сильно.

Протекающий постоянный ток нагревает одну часть элемента (например, верхнюю), а вторую (нижнюю) наоборот охлаждает. Если сменить полярность, то нагреваемая и охлаждаемая стороны поменяются местами.

Есть одна очень любопытная особенность функционирования такого элемента. Если в процессе работы принудительно охлаждать ту сторону, что подвергается нагреву, то сторона охлаждающаяся еще больше охладится и разница температур с воздухом может быть десятки градусов.

yandex.ru

Недостатки и достоинства такого элемента

К сожалению, еще не придумано таких изделий, у которых были бы только плюсы, поэтому давайте рассмотрим положительные и отрицательные стороны элемента Пельтье.

Плюсы изделия

1. По размеру данное изделие может быть абсолютно любым.

2. В изделии нет движущихся деталей, а это значит что оно полностью бесшумно.

3. Лишь изменив полярность питания элемента нагревательная поверхность превращается в охлаждающую.

Минусы изделия

1. Единственным, но самым существенным недостатком ТЭМа считается его маленький КПД. И проблема низкого КПД заключена в том, что по своей сути электроны обладают двойной природой и переносят как заряд, так и тепловую энергию и для того, чтобы создать высокоэффективный элемент Пельтье, нужен материал с высокой проводимостью электрического тока и низкой проводимостью тепла, а такой материал пока не придуман.

Маркировка изделия и ее расшифровка

На любом элементе присутствует буквенно-циферный код, который выглядит так:

И вот как он расшифровывается:

Первые две буквы всегда “ТЕ” всегда неизменны и означают что перед нами термоэлемент.

Третья буква указывает на размерность модуля “С” – стандартный модуль, “S” – малый модуль

А первая цифра, идущая после букв, говорит о количестве слоев (каскадов) в элементе.

Далее три идущие цифры говорят о числе термопар в модуле (в данном элементе 127 пар).

Последние две цифры указывают на номинальный ток, в нашем варианте ток равен 10 Амперам.

Технические параметры элемента Пельтье

Главные параметры у элементов таковы:

– Q max – производительность холода. Данный параметр рассчитывается из максимального тока и разности температур между противолежащими обкладками модуля Пельтье.

– Imax – ток, при котором перепад температур достигает своего максимума.

– U max – предельное напряжение.

– Resistence – сопротивление внутренних элементов изделия.

– COP – это КПД нашего изделия. Данный показатель только у самых «крутых» модулей едва дотягивается до 50 %, а те элементы, которые нам могут предложить китайские производители, имеют КПД от 20% до 30%.

Область применения данных элементов

Данные термоэлектрические модули нашли свое применение в следующих областях:

Мобильные (автомобильные) холодильники.

Мобильные термогенераторы. В таких изделиях применяется обратный эффект, то есть при нагревании одной стороны элемента и охлаждении другой, происходит вырабатывание электрической энергии.

Осушители воздуха.

Лабораторные инкубаторы.

Кулеры для воды.

Как проверить исправность модуля Пельтье

Заключение

Это все, что я хотел сегодня вам рассказать об элементе Пельтье. Если вы захотели приобрести такой элемент, то покупал я его в этом магазине. В следующих статьях я расскажу о том, как собрать на основе этого элемента термогенератор, так что если вам статья понравилась, то присоединяйтесь к каналу и оцените ее лайком и репостом. Спасибо за ваше внимание!

Что такое элемент пельтье и как его сделать своими руками?

Главная > Дополнительно > Что такое элемент пельтье, его устройство, принцип работы и практическое применение

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

Компактность, удобство установки на самодельное электронное плато.
Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Рисунок 1. Элемент пельтье своими руками: универсальная схема

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Описание технологии и принцип действия

Способ работы термоэлектрического охладителя достаточно прост. Эффект пельтье своими руками основывается на контакте двух проводников тока, обладающих разным уровнем энергии электронов в зоне своей проводимости.

Рисунок 2. Принцип действия элемента

При подаче электротока через такую связь, электрон приобретает высокую энергию, позволяющую ему перейти в более высокоэнергетическую зону проводимости второго полупроводника. Когда эта энергия поглощается, происходит остуживание места охлаждения проводников (рисунок 2).

При протекании процесса в обратном направлении — реакция приводит к нагреванию контактного места и обычному тепловому эффекту.

Посмотрев пельтье своими руками видео, можно сделать определенные выводы о принципе его действия:

Величина подаваемого тока будет пропорциональной степени охлаждения — если с одной стороны модуля сделать хороший теплоотвод, при использовании радиаторных схем, его холодная сторона обеспечит максимально низкую температуру.
При смене полярности тока — нагревающая и охлаждающая плоскости меняются метами.
При контакте объекта с металлической поверхностью, он становится настолько мал, что его нельзя увидеть на фоне омического нагрева, других эффектов теплопроводности, поэтому на практике применяют два полупроводника.
Благодаря разнообразному количеству термопар — от 1 до 100, можно добиться практически любого показателя холодильных мощностей.

Технические характеристики элемента пельтье

Компонент получил широкое применение в различных холодильных схемах.

Что неудивительно, так как пельтье своими руками имеет следующие технические характеристики:

Способен достигнуть низких температур, что служит отличным решением для охлаждения электрических приборов и тех оборудования, подвергающегося нагреву.
Прекрасно выполняет работу обычного куллера, что делает возможным его установку в современные звуковые и акустические системы.
Абсолютно бесшумен — в процессе работы не издает никаких посторонних и интенсивных звуков.
Обладает мощной теплоотдачей при сохранении нужной температуры на радиаторе достаточно продолжительное время.

Эффект Томсона

На основании данных о коэффициентах Зеебека и Пельтье лорд Кельвин (Томсон) предсказал в 1856 году новый эффект: нагретый в центре проводник при пропускании электрического тока охлаждается с одной стороны и становится горячее с другой. Теоретические данные подтверждены опытным путём, открыв дорогу для создания климатической техники и прочего.

Коэффициент пропорциональности в формуле носит имя Томсона и связан с коэффициентами термоэлектричества и Пельтье. Выше авторы привели объяснения согласно кинетической (микроскопической) теории, оперирующей уровнями энергетических состояний носителей заряда

Лорд Кельвин придерживался термодинамической (макроскопической) концепции, где во внимание принимаются глобальные потоки и силы. Это различие применимо ко множеству отраслей физики

К примеру, закон Ома для участка цепи возможно рассматривать как вариант термодинамического взгляда на вещи.

Называют и общие черты. В термодинамической концепции массово применяются константы: речь о коэффициенте теплопроводности (закон Фурье) и изотермической проводимости (закон Ома).

TEC контроллеры / драйверы

Иногда вам нужен специальный контроллер / драйвер TEC. Конечно, для продвинутых приложений доступно множество устройств. На eBay вы можете найти несколько устройств, которые будут выполнять эту работу. На рис. 4 показано такое многофункциональное устройство, которое неожиданно имеет один канал обратной связи для приема входных сигналов от термистора NTC для стабилизации температуры.

Рис. 4: контроллер Пельтье sPLC-10

Контроллер TEC регулирует ток, подаваемый на микросхему Пельтье, в соответствии с требуемой температурой объекта и фактической измеренной температурой объекта. Чтобы иметь возможность контролировать температуру объекта, вы должны разместить датчик на объекте. Обратите внимание, что важно размещать датчик как можно ближе к критической точке на объекте, где необходимо поддерживать желаемую температуру. Поскольку охлаждение вентилятора радиатора снижает тепловое сопротивление от радиатора к окружающему воздуху, большинство высококачественных контроллеров TEC имеют выделенные выходы управления вентиляторами, поддерживаемые методом широтно-импульсной модуляции (ШИМ). Поэтому вентилятор увеличивает тепловые характеристики и уменьшает разницу температур (dT), позволяя использовать радиаторы меньшего размера

Поскольку охлаждение вентилятора радиатора снижает тепловое сопротивление от радиатора к окружающему воздуху, большинство высококачественных контроллеров TEC имеют выделенные выходы управления вентиляторами, поддерживаемые методом широтно-импульсной модуляции (ШИМ). Поэтому вентилятор увеличивает тепловые характеристики и уменьшает разницу температур (dT), позволяя использовать радиаторы меньшего размера.

Самый популярный модуль Пельтье TEC1-12706

Самым популярным среди практиков, увлеченных идеями свободной природной энергии и производителей технических устройств является элемент размером 40 на 40 миллиметров с маркировкой TEC1-12706. Это означает, что он состоит из 127 пар малюсеньких термоэлементов – полупроводников разного типа, которые попарно соединены при помощи медных перемычек в последовательную цепь и рассчитаны на постоянный ток до 5 А при напряжении 12 вольт.

Схема Элемента Пельтье

Некоторые думают что модули Peltier, это что-то типа солнечных панелей – ведь они такие же плоские, торчат проводки, и те и другие могут генерировать электрический ток. Увы, это не совсем так на самом деле. Чтобы понять, как функционируют загадочные пластинки, посмотрите видео И. Белецкого, описание в текстовом формате ниже.

Как изготовить генератор на основе элемента Пельтье?

Генераторы на основе элемента Пельтье особенно интересуют людей, которые ввиду достаточно продолжительной отрезанности от цивилизации нуждаются в простом и доступном источнике энергии. Также они широко применяются при критическом перегреве деталей персонального компьютера.

Рис.2: Генератор на основе элемента Пельтье.

Элементы Пельтье имеют достаточно интересный принцип действия, но помимо этого обладают одной любопытной особенностью: если к ним прилагается разность температур, то они продуцируют электричество. Один из вариантов генератора на базе этого устройства предполагает следующую конструкцию:

По двум трубкам (одна для входа, другая для выхода) движется пар, который направляется в полость теплообменника, сконструированный из пластины (материал: алюминий), имеющей толщину 1 см.

К каждому отверстию теплообменника подведено соединение с одним каналом. Габариты теплообменника точно дублируют габариты элементов Пельтье. Два элемента фиксируются на двух сторонах теплообменника с помощью четырёх винтов (по 2 на каждую сторону). В результате, благодаря отверстиям и канальцам теплообменника формируется полноценная система сообщающихся отделов, через которые проходит пар. Двигаясь вперёд, пар входит в камеру по одной трубке и выходит через другую, двигаясь к следующей камере. Транслируемое паром тепло достаётся элементам Пельтье, когда пар непосредственно соприкасается с их поверхностью , а также с материалом теплообменника.

Чтобы вплотную прижать элементы к корпусу теплообменника , а также для организации отвода тепловой энергии на «холодную» сторону применяются пластины из алюминия на 0,5 см в толщину. На последнем этапе вся конструкция герметизируется силиконовыми герметиками.

После этого через трубки пускают пар, а конструкция погружается в холодную воду. Вся система целиком начинает работать. Электрический ток будет образовываться до тех пор, пока разница между температурой «горячей» и «холодной» сторон не сократится до минимума.

Есть и более элементарный метод.

Элемент Пельтье выводами подсоединённый к зарядному телефонному кабелю закрепляется на алюминиевом радиаторе (который будет контактировать с «холодной» стороной) с помощь герметика. Сверху на устройство ставится любой горячий предмет, например, кружка с горячим чаем. Через пару секунд телефон можно ставить на зарядку. Зарядка будет продолжаться, пока чай не остынет.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Устройство и принцип работы элемента Пельтье

Для того, чтобы получить максимальный эффект понижения температуры, применяется соединение термоэлементов в виде каскадов. Благодаря подобному устройству, на выходе стало возможным получить максимально низкую температуру и значительно увеличить саму эффективность охлаждения.

Для того, чтобы повысить холодопроводность не прибегая к значительному увеличению I, все элементы Пельтье соединяются последовательно в устройство, получившее название батареи.

Таким образом, нынешний модуль состоит из двух пластин, выполненных из керамики и играющих роль изоляторов, между которыми расположены термопары, соединенные последовательным образом.

При этом, расположение элементов в подобной батарее осуществляется следующим образом:

Нижняя, горячая сторона.
Верхняя, холодная сторона.
Полупроводники, функционирующие на основе n-перехода.
Полупроводники, функционирующие на основе p-перехода.
Проводники из меди.
Клеммы (контакты), служащие для присоединения к ИП (источнику питания).

Здесь p-n переходом (positive-negative) принято считать электронно-дырочный переход в месте соединения полупроводников n (носители зарядов – электроны) и p типа (дырки с положительным зарядом, возникающие в процессе отрыва электрона от атома).

При p-n возникает переход от одного вида проводимости к другому.

В зависимости от расположения, каждая из сторон (горячая или холодная) имеет контакт только с переходом p-n либо n-p. При этом осуществляются следующие функции:

p-n – нагрев.
n-p – охлаждение.

Благодаря переносу Q с одной стороны батареи на другую, между ними возникает дельта температур (DT). Как уже было сказано выше, если изменить полярность, то горячая и холодная поверхности просто поменяются местами.

На данном рисунке холодная сторона батареи обозначена как B (синим цветом), горячая – как А (красным цветом соответственно).

Технические характеристики элементов Пельтье

Всем термоэлектрическим модулям с элементом Пельтье присущи следующие характеристики:

Qmax (холодопроизводительность) – представляет собой максимально допустимый I и разницу T двух сторон батареи. Единица измерения – Ватты. Принято считать, что количество тепловой Q, поступающей на холодную стороны, передается на горячую мгновенно, с нулевыми потерями.
DTmax – максимум перепада температур между пластинами, измеряется в градусах. При этом, данный параметр учитывается при идеальных условиях работы: горячая сторона — 27C, холодная – отдача тепла равна нулю.
Imax – максимальный I, необходимый для обеспечения DTmax, измеряется в Амперах.
Umax – величина напряжения, которая будет иметь место при Imax и DTmax (измеряется в Вольтах).
Resistance – внутреннее R модуля по постоянному току DC, измеряется в Омах.
COP (Сoefficient Of Рerformance) – коэффициент, представляющий собой отношение Q охлаждения к Q, которое потребляет весь элемент и представляет собой не что иное, как КПД, при этом его величина колеблется от 0,3 до 0,5.

Каким образом маркируются элементы Пельтье

При маркировке подобных термоэлементов всегда используют стандартные обозначения, а именно:

Две первые буквы означают непосредственно тип элемента, а именно – ТЕ – термоэлемент.
Третья буква относится к размеру модуля и может быть выполнена в двух вариантах:
- С – classic, стандартный размер термоэлемента.
- S – small, маленький размер.
Далее следует числовое значение, отражающее количество каскадов в ТЕ. Как правило, большинство из них относятся к однокаскадным.
После тире следует число, означающее количество термопар внутри ТЕ.
Последняя цифра – номинальное значение I (Амперы).

Иногда в маркировку после всех цифр добавляется значение, относящееся к размерам модуля.

Пример маркировки: ТЕС1-12706-40 (40х40 мм).

Охлаждение процессора

Основные компоненты компьютеров постоянно совершенствуются, что приводит к росту тепловыделения. Вместе с ними развиваются системы охлаждения с применением новаторских технологий, с современными средствами контроля. Модуль Пельтье применение в данной сфере нашел прежде всего в охлаждении микросхем и других радиодеталей. С форсированными режимами разгона микропроцессоров традиционные кулеры уже не справляются. А увеличение частоты работы процессоров дает возможность повысить их быстродействие.

Увеличение скорости вращения вентилятора приводит к значительному шуму. Его устраняют за счет использования модуля Пельтье в комбинированной системе охлаждения. Таким путем передовые фирмы быстро освоили производство эффективных охлаждающих систем, которые стали пользоваться большим спросом.

С процессоров тепло обычно отводится кулерами. Воздушный поток может засасываться снаружи или поступать изнутри системного блока. Главная проблема состоит в том, что температура воздуха порой оказывается недостаточной для теплоотвода. Поэтому ТЭМ стали использовать для охлаждения потока воздуха, поступающего в системный блок, тем самым повышая эффективность теплообмена. Таким образом, встроенный воздушный кондиционер является помощником традиционной системы охлаждения компьютера.

С обеих сторон модуля крепятся алюминиевые радиаторы. Со стороны холодной пластины нагнетается воздух на охлаждение к процессору. После того как он заберет тепло, его выдувает другой вентилятор через радиатор горячей пластины модуля.

Современный ТЭМ управляется электронным устройством с датчиком температуры, где степень охлаждения пропорциональна разогреву процессора.

Активизация охлаждения процессоров создает также некоторые проблемы.

Простые охлаждающие модули Пельтье предназначены для непрерывной работы. При пониженном энергопотреблении также уменьшается тепловыделение, что может вызвать переохлаждение кристалла и последующее зависание процессора.
Если работа кулера и холодильника не будет должным образом согласована, последний может перейти в режим нагрева вместо охлаждения. Источник дополнительного тепла вызовет перегрев процессора.

Таким образом, для современных процессоров нужны передовые технологии охлаждения с контролем работы самих модулей. Подобные изменения режимов работы не происходят с видеокартами, которые также требуют интенсивного охлаждения. Поэтому для них ТЭМ подходит идеально.

Что такое принцип Пельтье

Данный принцип был открыт почти 200 лет назад французом Жаном Пельтье, который обнаружил, что при протекании I по разнородным проводам происходит процесс выделения тепла, а при смене полярности – охлаждения, при этом наибольшее проявление подобного эффекта наблюдалось у полупроводниковых материалов. Причем тогда же была замечена обратимость процесса, при которой при возможности поддержании разных температур на проводах в месте контакта, в них фиксировалось появление электрического тока. Данный эффект также был очень важен и получил название эффекта Зеебека.

Чтобы попытаться объяснить данный эффект с точки зрения физики процесса, необходимо обратиться к классической теории электротехники и движению электротока в зависимости от разности потенциалов. При прикосновении двух разнородных проводов неизбежно возникает разность потенциалов U, создающая определенное поле. Таким образом, если по проводу пропустить I, то созданное разностью U поле будет или способствовать протеканию тока, или являться препятствием к этому.

Если полярность поля и тока противоположны, то необходимо найти дополнительную энергию, способствующую протеканию I, за счет чего контакт будет греться. Если поле и I однонаправлены, то ток поддерживается самим полем. Для этого требуется энергия, забираемая у вещества, что и вызывает охлаждение контакта. Таким образом, то количество тепла, которое выделяется или забирается при прохождении I, будет прямо пропорционально величине заряда, проходящего через место соединения проводников и рассчитывается как произведение I на время его прохождения.

Данное произведение называется коэффициентом Пельтье, величина которого зависит от материала и температур проводников, соприкасающихся между собой.

Если ранее эффект Пельтье не нашел себе широкого применения за неимением необходимых материалов, то на сегодняшний день, с учетом развития новых технологий, найдены типы проводников, которые способны обеспечить максимальный термоэлектрический эффект.

Эффект с позиций термодинамики

Эффект Пельтье описывается формулой, показывающей, какая энергия переносится при определённой величине электрического тока. Выражая её во временных единицах, находят мощность устройства, исходя из которой определяют потребности холодильника. Сегодня популярны бесшумные элементы Пельтье для кулеров процессоров. Небольшая пластина охлаждает кристалл и охлаждается радиатором кулера. Элемент Пельтье служит тепловым насосом, гарантированно отводящим тепло от центрального процессора, не давая перегреваться.

В формуле на рисунке через альфа обозначены коэффициенты термо-ЭДС половинок (составных частей) элемента. Т – рабочая температура в градусах Кельвина. В каждом элементе, как правило, присутствует побочный эффект Томсона: если по проводнику течёт ток, и вдоль линии имеется градиент (направленная разница) температур, станет, помимо джоулевой, выделяться и иная теплота. Последняя носит имя Томсона. В отдельных участках цепи энергия станет поглощаться. Значит, эффект Томсона оказывает сильное влияние на работу нагревателей и холодильников. Но является, как уже сказано, побочным, неучтённым фактором.

Теплота, переносимая эффектом Томсона, прямо пропорциональна разнице температур на концах проводника и зависит от величины протекающего тока. Явление проявляется лишь в веществах с ярко выраженной зависимостью коэффициента термо-ЭДС от температуры. В некоторых расчётах эффект Томсона считается нулевым, это близко к истине. В термодинамической теории процесс отдачи и отбора тепла рассматривается с точки зрения двух тепловых потоков:

Поток тепла, забираемый охлаждающимся спаем, сопровождается двумя параллельно идущими процессами:

Паразитное выделение тепла по закону Джоуля-Ленца. В термодинамике берётся как половина произведения квадрата тока на сопротивление. Вторая половина падает на горячем спае.
Поток нагрева теплом, идущим от тёплой части. Равен разнице температур, перемноженной с полной теплопроводностью ветвей термоэлемента.

На горячем спае идут обратные процессы по второму пункту (тепло уносится к охлаждаемой части) и аналогичные по первому – выделяется джоулева теплота.

Из формулировок следует, что действенным решением добиться максимального КПД станет теплоизоляция между спаями. В паре используются полупроводники, способные генерировать термо-ЭДС, электрическому току приходится преодолевать её сопротивление. Затрачиваемая энергия пропорциональна разнице температур и разнице коэффициентов термо-ЭДС веществ и зависит от протекающего тока. Графики зависимости представляют кривые, и дифференцируя их с целью найти экстремумы, возможно получить условия достижения максимальной разницы температур (между комнатой и холодильником).

На рисунках показаны результаты операции взятия производной, где вычислены оптимальные токи для сопротивления R термопары и предельного увеличения холодильного эффекта. Из указанных формул следует, что идеальная машина получится, если:

Электропроводность материалов термопары одинакова.
Теплопроводность материалов термопары одинакова.
Коэффициенты термо-ЭДС одинаковы, но противоположны по знаку.
Сечения и длины ветвей термопары одинаковы.

Реализовать эти условия на практике сложно. В этом случае предельный холодильный коэффициент равен отношению температуры холодного спая, к разнице температур. Напомним, это характеристика идеальной машины, в реальности пока недостижимая.

Изготовление автомобильного холодильника.

Охлаждать воздух в холодильнике мы будем с помощью элемента Пельтье.

По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.

Материалы для изготовления:

Пенополистирол (автор использовал лист размером 1200х600х50 мм).
Элемент Пельтье (можно приобрести в радиомагазинах).
Два радиатора с кулерами от старых компьютеров.
Термопаста.
Регулятор температуры с датчиком (продаются в радиомагазинах).
Кусок провода и штекер для подключения в прикуриватель авто.
Пена монтажная.

Инструменты:

Нож канцелярский.
Линейка, карандаш.
Паяльник с паяльными принадлежностями.

Приступаем к изготовлению, первым делом из листов пенополистирола сделаем корпус будущего мини холодильника.

Пенополистирол очень хороший теплоизолятор, даже после отключения холодильника от электричества, он будет удерживать холод внутри контейнера продолжительное время.

На рисунке показаны размеры корпуса, но вы можете сделать короб по своим размерам в зависимости от требуемого объёма холодильника.

Лист пенополистирола легко разрезается канцелярским ножом, все части коробки склеиваются монтажной пеной, после нанесения пены, детали нужно прижать на 5 минут пока пена схватится.

Теперь в холодильник установим охлаждающий элемент.

Для охлаждения будем использовать элемент Пельтье, при подключении его в сеть 12 V, одна сторона его становится очень холодной, она и будет охлаждать воздух внутри холодильника. Вторая сторона элемента будет сильно нагреваться, чтобы устройство не перегорело, нужно отводить тепло, сделать это можно с помощью радиатора и кулера от компьютера.

Схема охлаждающего устройства для автомобильного холодильника.

Но если с внутренней стороны на элемент Пельтье просто поставить радиатор, то он начнёт обмерзать, оптимально установить кулер для равномерного отвода холода от радиатора.

Для хорошей теплоотдачи, между радиаторами и элементом Пельтье наносим слой термопасты. Радиаторы соединяем между собой стандартными скобами, которые используются для крепления к системной плате компьютера.

Тестируем работоспособность устройства, подключаем его к аккумулятору на 12 V.

По сути устройство представляет собой пластину, по бокам которой с обеих сторон закреплены радиаторы с кулерами, работающими на выдув.

Устанавливаем прибор в отверстие коробки, охлаждающей стороной во внутрь, щели между отверстием корпуса и прибора замазываются герметиком.

Наружный блок, радиатор с кулером для отвода горячего воздуха.

Для регулировки температуры установим регулятор температуры с датчиком, сам провод с датчиком нужно протянуть через отверстие в контейнер. Холодильник готов, включаем его в гнездо прикуривателя авто или напрямую к аккумулятору на 12 V и пользуемся.

Один элемент Пельтье охлаждает холодильник до температуры – 3 °С, при температуре окружающего воздуха +25 °С.

При +30°С на улице, в холодильнике стабильно поддерживается температура +6 °С как и в обычном холодильнике.

Автор самоделки Виктор Борисов.

Материалы для создания термопар

Очевидно, обычные металлы для создания мощных систем не годятся. Требуются пары с мощностью от 100 мкВ на 1 градус. В последнем случае достигается высокий КПД. Материалами становятся сплавы висмута, сурьмы, теллурия, кремния, селена. К недостаткам компонентов относятся хрупкость и сравнительно малая температура работы. Низкий КПД добавляет ограничений, но с внедрением нанотехнологий появляется надежда, что привычные рамки окажутся преодолены. Учёные среди перспективных направлений называют разработку принципиально новой полупроводниковой базы с поистине уникальными свойствами, включая точное значение энергетических уровней материалов.

Генератор пельтье своими руками

Самостоятельно собрать подобный прибор не так и сложно. Генератор пельтье своими руками имеет свои особенности: производительность собранного устройства поднимается на 10% за счет большего охлаждения мотора, но нагревать основные комплектующие до показателя свыше 200 градусов не рекомендуется. Прибор выдерживает максимальную нагрузку в 30А, а его сопротивление способно составлять 4Ом благодаря большему количеству проводников (рисунок 5).

Стоит помнить, что генератор на элементах пельтье своими руками:

Имеет температурное отклонение в системе, примерно равное 13 градусам.
В большинстве случаев сборки и разборки конструкции, статор им не мешает.
Модуль крепится непосредственно к ротору, для чего нужно отсоединять центральный вал.
Во избежание нагрева роторной обмотки от индуктора, следует использовать керамические пластины.

Рисунок 5. Элемент пельтье поможет создать походный генератор

Теплогенератор на пельтье своими руками собирается из двух пластин 10*10см, толщиной в 1мм, закрепленных термопастой, которые закрывают собой четыре искомых модуля. Поверх них ставится консервная банка или любая другая емкость для розжига огня, которая обеспечит 170-180 градусов. К нижней части одной из пластин прикрепляется при помощи винтов медный или алюминиевый радиатор. К нему присоединяется еще одна пластинка 20*12см, к которой крепится еще одна такая деталь. На нее устанавливается заводской кожух от аккумулятора, к которому припаивается разъем для зарядки смартфона.

Оцените статью:

Элемент Пельтье(генератор Зеебека) принцип действия, обознач…

Привет, Вы узнаете про элемент пельтье, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое элемент пельтье,генератор зеебека , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база

элемент пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC (от англ. Thermoelectric Cooler — термоэлектрический охладитель).

Эффект, обратный эффекту Пельтье, называется эффектом Зеебека.

Конструкция

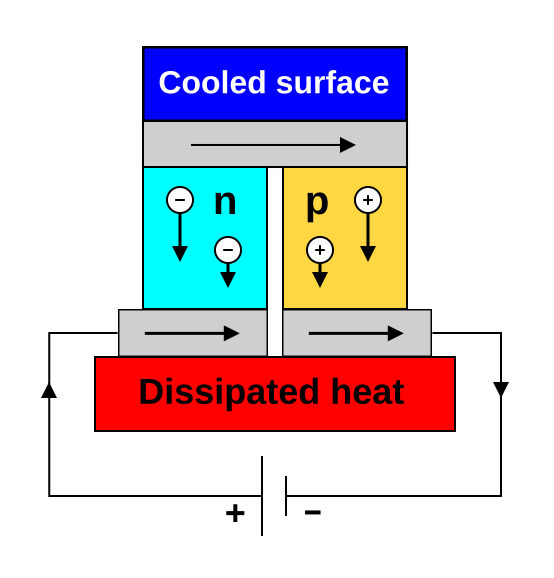

Структурный пример элемента Пельтье. Металлические электроды и полупроводники p-типа и n-типа попеременно соединены в π-форме между верхней и нижней пластинами теплового излучения.

Схематический рисунок элемента Пельтье

Принцип действия

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.

Вид сбоку на элемент Пельтье. Электрический ток протекает через полупроводники в форме куба между верхней и нижней частью.

Вскрытый элемент

В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi2Te3 и твердого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей пленкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу – противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создает разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится еще ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

Достоинства и недостатки

Достоинством элемента Пельтье являются небольшие размеры, отсутствие каких-либо движущихся частей, а также газов и жидкостей. При обращении направления тока возможно как охлаждение, так и нагревание — это дает возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования. Также достоинством является отсутствие шума.

Недостатком элемента Пельтье является более низкий коэффициент полезного действия, чем у компрессорных холодильных установок на фреоне, что ведет к большой потребляемой мощности для достижения заметной разности температур. Несмотря на это, ведутся разработки по повышению теплового КПД, а элементы Пельтье нашли широкое применение в технике, так как без каких-либо дополнительных устройств можно реализовать температуры ниже 0 °C.

Основной проблемой в построении элементов Пельтье с высоким КПД является то, что свободные электроны в веществе являются одновременно переносчиками и электрического тока, и тепла. Материал для элемента Пельтье же должен одновременно обладать двумя взаимоисключающими свойствами — хорошо проводить электрический ток, но плохо проводить тепло.

В батареях элементов Пельтье возможно достижение большей разницы температур, но мощность охлаждения будет ниже. Для стабилизации температуры лучше использовать импульсный источник питания, так как это позволит повысить эффективность системы . Об этом говорит сайт https://intellect.icu . При этом желательно сглаживать пульсации тока – это увеличит эффективность работы Пельтье и, возможно, продлит срок его службы. Также, работа элемента Пельтье будет неэффективной, если пытаться стабилизировать температуру с использованием широтно-импульсной модуляции тока.

Эксплуатационные требования к элементам Пельтье.

Модули Пельтье – капризные устройства. Их применение сопряжено с рядом требований, не выполнение которых приводит: к деградации модуля или выходу из строя, снижению эффективности системы.

Модули выделяют значительное количество тепла. Для отвода тепла должен быть установлен соответствующий радиатор. Иначе:
- Невозможно достичь нужной температуры холодной стороны, т.к. элемент Пельтье снижает температуру относительно горячей поверхности.
- Допустимый нагрев горячей стороны как правило + 80 °C ( в высокотемпературных до 150 °C). Т.е. модуль может просто выйти из строя.
- При высоких температурах кристаллы модуля деградируют, т.е. снижается эффективность и срок службы модуля.
Важен надежный тепловой контакт модуля с радиатором охлаждения.
Источник питания для модуля должен обеспечивать ток с пульсациями не более 5%. При более высоком уровне пульсаций эффективность модуля снизится, по некоторым данным на 30-40%.
Не допустимо, для управления элементом Пельтье, использовать релейные регуляторы. Это приведет к быстрой деградации модуля. Каждое включение – выключение вызывает деградацию полупроводниковых термопар. Из-за резких изменений температуры между пластинами модуля возникают механические напряжения в местах спайки с полупроводниками. Производители элементов Пельтье нормируют количество циклов старт-стопов модуля. Для бытовых модулей это порядка 5000 циклов. Релейный регулятор выведет из строя модуль Пельтье за 1-2 месяца.

К тому же элемент Пельтье обладает высокой теплопроводностью между поверхностями. При выключении, тепло радиатора горячей стороны, через модуль будет передаваться на холодную сторону.
Недопустимо, для регулирования мощности на элементе Пельтье, использовать ШИМ модуляцию.
Чем надо питать элемент Пельтье источником тока или напряжения? Обычно используют источник напряжения. Он проще в реализации. Но вольт-амперная характеристика модуля Пельтье нелинейная и крутая. Т.е. при небольшом изменении напряжения ток меняется значительно. И вдобавок, характеристика меняется при изменении температуры поверхностей модуля. Надо стабилизировать мощность, т.е. произведение тока через модуль на напряжение на нем. Охлаждающая способность элемента Пельтье напрямую связана с электрической мощностью. Конечно, для этого необходим достаточно сложный регулятор.

Напряжение модуля зависит от количества термопар в нем. Чаще всего это 127 термопар, что соответствует напряжению 16 В. Разработчики элементов рекомендуют подавать до 12 В, или 75% Umax. При таком напряжении обеспечивается оптимальная эффективность модулей.
Модули имеют герметичное исполнение, их можно использовать даже в воде.
Полярность модуля отмечена цветами проводов – черный и красный. Как правило, красный (положительный) провод расположен справа, относительно холодной стороны.

Многокаскадные термоэлектрические модули

Многокаскадные модули применяются в системах глубокого охлаждения, холодильниках с большим перепадом температур, системах охлаждения научных, исследовательских и специальных приборов. Также используются для охлаждения ИК фотоприемников, детекторов рентгеновского излучения и других датчиков.

Основные области применения:

охлаждение ПЗС матриц и ИК фотоприемников
камеры холода и замораживатели
термостаты
научные лабораторные приборы
термокалибраторы
ступенчатые охладители
охладители и термостабилизаторы датчиков различного назначения
приборы ночного видения

Технологические особенности

Для верхних каскадов многокаскадных модулей мы используем оптимизированный термоэлектрический материал, который позволяет получать большую величину ?Т при меньшем количестве каскадов. Это позволяет производить многокаскадные модули с оптимальными весо-габаритными характеристиками и низким энергопотреблением.

Мы также предлагаем нашим заказчикам термоэлектрические модули установленные или непосредственно интегрированные в стандартные – ТО (ТО3, ТО8 и др.), HHL, DIL, butterfly или специальные корпуса.

Таблица используемых сокращений

ТЭМ	термоэлектрический модуль
ТГМ	термоэлектрический генераторный модуль
DTmax	максимально достижимая разница температур между сторонами термоэлектрического модуля
Imax	максимальный электрический ток через термоэлектрический модуль, соответствующий режиму максимальной разницы температур
Umax	максимальное электрическое напряжение на контактах термоэлектрического модуля, соответствующее режиму максимальной разницы температур
Qmax	максимальная холодопроизводительность (холодильная мощность) термоэлектрического модуля. Определяется при максимальном токе через термоэлектрический модуль и нулевой разности температур между его сторонами
Rac	электрическое сопротивление термоэлектрического модуля, измеренное на переменном токе с частотой 1 кГц

Примеры схем с элементами Пельтье и обозначение

Рис.1. Схемы подключения нагревательных элементов к микроконтроллеру:

а) охлаждение объектов модулем Пельтье EK1 фирмы «Криотерм» (размеры 40x40x3.4 мм). Светодиод HL1 индицирует состояние «Заморозить/Разморозить». Транзистор K77 подключается к MK напрямую, без резисторов, поскольку элемент EK1 весьма инерционный и помехи , которые теоретически могут открыть транзистор VT1 при рестарте MK, на него мало влияют;

б) подключение к MK низковольтного элемента Пельтье фирмы Melcor. Параметры EK1: мощность 5.3 Вт, рабочий ток 2.5 А при напряжении 3.75 В, максимальная разность температур между «холодной» и «горячей» поверхностями 67°С, габаритные размеры 15x15x4 мм.

Применение

Элементы Пельтье можно использовать везде, где требуется охлаждение с небольшой разницей температур или без экономических требований. Термоэлектрические элементы используются, например, в холодных ящиках , в которых использование холодильной машины запрещены по соображениям пространства или не было бы выгодно , так как требуемая мощность охлаждения невелика. Разница температур внутри и снаружи просто возникает неконтролируемым образом. КПД низкий. Элементы Пельтье применяются в ситуациях, когда необходимо охлаждение с небольшой разницей температур или энергетическая эффективность охладителя не важна. Например, элементы Пельтье применяются в ПЦР-амплификаторах, малогабаритных автомобильных холодильниках, охлаждаемых банкетных тележках, применяемых в общественном питании, так как применение компрессорной холодильной установки в этом случае невозможно или нецелесообразно из-за габаритных ограничений, и, кроме того, требуемая мощность охлаждения невелика.

Кроме того, элементы Пельтье применяются для охлаждения устройств с зарядовой связью в цифровых фотокамерах. За счет этого достигается заметное уменьшение теплового шума при длительных экспозициях (например в астрофотографии). Многоступенчатые элементы Пельтье применяются для охлаждения приемников излучения в инфракрасных сенсорах.

Также элементы Пельтье часто применяются для охлаждения и термостатирования диодных лазеров с тем, чтобы стабилизировать длину волны излучения.

В приборах, при низкой мощности охлаждения, элементы Пельтье часто используются как вторая или третья ступень охлаждения. Это позволяет достичь температур на 30—40 градусов ниже, чем с помощью обычных компрессионных охладителей (до −80 °C для одностадийных холодильников и до −120 °C для двухстадийных).

Некоторые энтузиасты используют модуль Пельтье для охлаждения процессоров при необходимости экстремального охлаждения без азота. До азотного охлаждения использовали именно такой способ.

«Электрогенератор Пельтье» (более корректно было бы « генератор зеебека », но неточное название устоялось) — модуль для генерации электричества, термоэлектрический генераторный модуль, аббревиатура GM, ТGM. Данный термогенератор состоит из двух основных частей:

непосредственно преобразователь разницы температур в электричество на модуле Пельтье,
источник тепловой энергии для нагрева преобразователя (например, газовая или бензиновая горелка, твердотопливная печь и т. д.)

Элементы Пельтье используются для охлаждения особо длинноволновых или чувствительных ПЗС-датчиков . Это значительно снижает шум изображения при длительной выдержке (например, в астрофотографии ) . Многоступенчатые элементы Пельтье используются для охлаждения приемников излучения в инфракрасных датчиках.

Элементы Пельтье также все чаще используются в лабораторных измерительных приборах, для которых температура является важным параметром, таких как устройства измерения плотности , вискозиметры , реометры или рефрактометры .

В гигрометрах с охлаждаемыми зеркалами один или несколько элементов Пельтье, соединенных последовательно, обычно охлаждают зеркало до -100 ° C. Здесь используется то обстоятельство, что охлаждающая способность элементов Пельтье может быстро регулироваться электрически.

Диодные лазеры часто охлаждаются и термостатируются с помощью элементов Пельтье , чтобы сохранить постоянную длину волны излучения и / или эффективность. Последующие оптические элементы диодных и других лазеров часто термостатируются элементами Пельтье.

Элементы Пельтье можно использовать как для охлаждения, так и – при изменении направления тока – для нагрева.

Элементы Пельтье иногда используются в составе кулеров ЦП . Элемент Пельтье позволяет процессору остыть до температур ниже температуры внутри корпуса, что либо позволяет разгонять процессор без ущерба для стабильности, либо увеличивает срок службы процессора. Элемент устанавливается на дне радиатора с вентилятором и питается от блока питания необходимой мощностью. Однако до настоящего времени такие решения не принесли успеха из-за их дополнительного потребления энергии, используемая электрическая энергия выделяется внутрь корпуса в виде отработанного тепла.

Фотодиоды , например B. для считывающих сцинтилляторов , из-за их небольшой площади могут охлаждаться элементами Пельтье и, таким образом, уменьшать шум и темновой ток.

Элементы Пельтье используются в камерах диффузионного тумана для поддержания разницы температур между дном и крышкой.

В термоциклерах , которые сегодня являются частью основного оборудования в молекулярной биологии , используются элементы Пельтье для быстрого нагрева и охлаждения образцов, что необходимо, например, в полимеразной цепной реакции .

Элементы Пельтье иногда используются в небольших осушителях воздуха . Здесь влажный воздух проходит через охлаждающий элемент, а содержащаяся в нем вода конденсируется по мере охлаждения и затем собирается в сборный контейнер.

На этом все! Теперь вы знаете все про элемент пельтье, Помните, что это теперь будет проще использовать на практике. Надеюсь, что теперь ты понял что такое элемент пельтье,генератор зеебека и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база

Элемент Пельтье: характеристики, описание, применение

Справочник

Впервые я столкнулся с элементами Пельтье (ЭП) несколько лет назад, когда разрабатывал устройство охлаждения воды в аквариуме. Сегодня ЭП стали еще более доступными, а сфера их применения существенно расширилась. К примеру, в охладителях воды, которые часто можно встретить в офисах, используются ЭП. Там они в форме квадрата 4×4 см (рис.2)с помощью специальной термопасты и стяжных винтов закреплены между радиатором охлаждения и корпусом водяного резервуара, “холодной” поверхностью к резервуару. Распространены и другие ЭП.

Рис. 2 Элемент Пельтье

В основе работы элемента Пельтье лежит эффект, открытый французским часовщиком Жаном Пельтье. В 1834 г. Пельтье обнаружил, что при протекании постоянного тока в цепи, состоящей из разнородных проводников, в местах контактов (спаях) проводников поглощается или выделяется тепло (в зависимости от направления тока). Степень проявления данного эффекта в значительной мере зависит от материалов выбранных проводников и пропорциональна проходящему току. Элемент Пельтье обратим. Если приложить к нему разность температур, в цепи потечет ток.

Классическая теория объясняет явление Пельтье тем, что электроны, переносимые током из одного металла в другой, ускоряются или замедляются под действием внутренней контактной разности потенциалов между металлами. В первом случае кинетическая энергия электронов увеличивается, а затем выделяется в виде тепла. Во втором случае кинетическая энергия электронов уменьшается, и эта убыль энергии пополняется за счет тепловых колебаний атомов второго проводника. В результате, происходит охлаждение.

Наиболее сильно эффект Пельтье наблюдается в случае использования полупроводников (р- и n-типа проводимости). В зависимости от направления электрического тока через р-n-переходы вследствие взаимодействия зарядов, представленных электронами (n) и дырками (р), и их рекомбинации энергия либо поглощается, либо выделяется.

Рис. 3 Эффект Пельтье

Эффект Пельтье лежит в основе работы термоэлектрического модуля (ТЭМ). Единичным элементом ТЭМ является термопара, состоящая из одного проводника (ветки) p-типа и одного проводника n-типа. При последовательном соединении нескольких таких термопар теплота (Q_c), поглощаемая на контакте типа n-р, выделяется на контакте типа p-n (Q_h). В результате, происходит нагрев (Т_h) или охлаждение (Т_с) участка полупроводника, непосредственно примыкающего к р-п-переходу (рис.3), и возникает разность температур (AT=T_h-T_c) между его сторонами: одна пластина охлаждается, а другая нагревается. Традиционно сторона, к которой крепятся провода, горячая, и она изображается снизу.

Рис. 4

Термоэлектрический модуль представляет собой совокупность таких термопар (рис.4), обычно соединенных между собой последовательно по току и параллельно по потоку тепла. Термопары помещаются между двух керамических пластин (рис.5). Ветки напаиваются на медные проводящие площадки (шинки), которые крепятся к специальной теплопроводящей керамике, например, из оксида

Рис. 5 Термоэлектрический модуль Пельтье

алюминия. Количество термопар может варьироваться в широких пределах (от нескольких единиц до нескольких сотен), что позволяет создавать ТЭМ с холодильной мощностью от десятых долей ватта до сотен ватт. Наибольшей термоэлектрической эффективностью среди промышленно используемых материалов обладает теллурид висмута, в который для получения необходимого типа и параметров проводимости добавляют специальные присадки (селен и сурьму).

Рис. 6

Типичный модуль (рис.6) обеспечивает значительный температурный перепад, который составляет несколько десятков градусов. При соответствующем принудительном охлаждении нагревающейся поверхности вторая поверхность-холодильник позволяет достичь отрицательных значений температуры. Для увеличения разности температур возможно каскадное включение термоэлектрических модулей Пельтье (рис.7) при обеспечении их достаточного охлаждения. Устройства охлаждения на основе модулей Пельтье часто называют “активными холодильниками Пельтье” или просто “кулерами Пельтье”.

Рис. 7, каскадное включение термоэлектрических модулей Пельтье

Использование модулей Пельтье в активных кулерах делает их более эффективными по сравнению со стандартными кулерами на основе радиаторов и вентиляторов. Однако в процессе конструирования и использования кулеров с модулями Пельтье необходимо учитывать ряд специфических особенностей, вытекающих из конструкции модулей и их принципа работы.

Большое значение имеет мощность модуля Пельтье, которая, как правило, зависит от его размеров. Модуль малой мощности не обеспечит необходимого охлаждения, что может привести к нарушению работы защищаемого элемента вследствие его перегрева. Однако применение модулей слишком большой мощности может вызвать понижение температуры охлаждающего радиатора до

Рис. 8, активный кулер, на основе полупроводникового модуля Пельтье

уровня конденсации влаги из воздуха, что опасно для электронных устройств. Модули Пельтье в процессе работы выделяют сравнительно большое количество тепла. По этой причине следует применять в составе кулера мощный вентилятор. На рис.8 показан активный кулер, в котором использован полупроводниковый модуль Пельтье.

Подаваемое на модуль напряжение определяется количеством пар ветвей в модуле. Наиболее распространенными являются 127-парные модули, максимальное напряжение для которых составляет примерно 16 В. Но на эти модули обычно подается напряжение питания 12 В, т.е. примерно 75% U_max. Такой выбор напряжения питания в большинстве случаев является оптимальным: позволяет обеспечить достаточную мощность охлаждения при приемлемой экономичности. При повышении напряжения питания более 12 В увеличение холодильной мощности незначительно, а потребляемая мощность резко увеличивается. При понижении напряжения питания экономичность растет, поскольку холодильная мощность также уменьшается, но линейно.

Табл.1 элемент Пельтье, характеристики

Тип модуля			Характеристики
	I_max,A	U_max,B	Q_max,Bт	ΔT_max, ⁰C	Размеры, мм
А-ТМ8,5-27-1 ,4	8,5	\| 15,4	72,0	72	40x40x3,7
А-ТМ8,5-127-1,4HR1	8,5	15,4	72,0	71	40x40x3,4
А-ТМ8,5-127-1,4HR2	8,5	15,4	72,0	70	140x40x3,7
А-ТМб.0-127-1,4	6,0	15,4	53,0	72	40x40x4,2
А-ТМ6,0-127-1.4HR1	6,0	15,4	53,0	71	40x40x3,8
А-ТМ6,0-127-1,4HR2	6,0	15,4	53,0	70	40x40x4,2
А-ТМЗ,9-127-1,4	3,9	15,4	35,0	73	40x40x5,1
А-ТМЗ,9-127-1,4HR1	3,9	15,4	35,0	71	40x40x4,8
А-ТМЗ,9-127-1,4HR2	3,9	15,4	35,0	70	40x40x5,1
A-TM3,9-127-1,4	3,9	15,4	34,0	71	30x30x3,9
А-ТМЗ,9-127-1,4HR1	3,9	15,4	34,0	70	30x30x3,9
А-ТМЗ,9-127-1,4HR2	3,9	15,4	34,0	70	30x30x3,9
А-ТМ37,5-49-3,0	37,5	5,9	130,0	71	40x40x4,3
A-TM37,5-49-3,0HR1 i	8,5	15,4	72,0	70	40x40x4,3
A-TM6,0-31-1,4	6,0	3,75	12,5	72	20x20x4,2
A-TM6,0-31-1,4HR1	6,0	3,75	12,5	72	20x20x4,2

Примечание: модули с маркировной HR1 и HR2 отличаются повышенной надежностью.

Для модулей с другим числом пар ветвей (отличным от 127) напряжение можно выбирать по тому же принципу: 75% от U_max, но при этом необходимо учитывать особенности конкретного устройства, прежде всего, условия теплоотвода с горячей стороны и возможности источников питания. Например, на модули серии “ДРИФТ” (199 термоэлектрических пар) рекомендуется подавать напряжение от 12 до 18 В.

При эксплуатации важен надежный термический контакт между теплообменником и радиатором, поэтому ТЭМ крепится с использованием термопроводящей пасты (например, КПТ-8). Если нет специальной термопасты, можно с успехом применить фармакологические средства, купленные в аптеке, например, пасту Лассари или салицилово-цинковую пасту.

Поскольку максимальная температура на горячей стороне ТЭМ достигает +80°С (в высокотемпературных охладителях фирмы Supercool — +150°С), важно, чтобы ЭП охлаждался правильно. Горячая поверхность ТЭМ должна быть обращена к радиатору, с другой стороны которого установлен вентилятор охлаждения (поток воздуха направляется от радиатора). Вентилятор и ТЭМ в соответствии с полярностью подключаются к источнику питания, который может быть простейшим: понижающий трансформатор, выпрямитель на диодах и сглаживающий оксидный конденсатор. Но пульсации питающего напряжения не должны превышать 5%, в противном случае эффективность ТЭМ уменьшается. Лучше, если вентилятор и ТЭМ управляются электронным устройством на основе компаратора и датчика температуры. Как только температура охлаждаемого объекта повышается свыше установленного порога, автоматически включаются охладитель и вентилятор, и начинается охлаждение. Степень охлаждения (или нагрева) пропорциональна проходящегому через ТЭМ току, что позволяет с высокой точностью регулировать температуру “обслуживаемого” объекта.

Термоэлектрические модули загерметизированы, так что их можно применять даже в воде. Керамическая поверхность ТЭМ зашлифована, к ламелям (выводам) припаяны черный (“-”) и красный (“+”) провода. Если ТЭМ (рис.2) расположить выводами к себе так, чтобы черный провод был слева, а красный справа, сверху будет холодная сторона, а снизу — горячая. Маркировка обычно наносится на горячую сторону.

Табл.2

Температура воздействия, 0С	Место воздействия (сторона 1 или 2)*	Время воздействия, сек	Сотротивление (по прошествии времени воздействия), кОм
19	1,2	Постоянное	87
36	1	2	64
36	2	2	136
Нагрев зажигалкой	1	2	10
Нагрев зажигалкой**	2	2,4	>2000
-5 (в холодильнике)	1,2	300	135
-20 (на улице зимой)	1,2	300	98
36 после охлаждения в холодильнике (-5)	1	2	45
36 после охлаждения на улице (-20)	1	2	404
100 (кипящая вода)	1,2	60	2
Топка русской печи (открытое пламя)	1,2	60	0,06

Примечания:

* — сторона 1 — сторона с нанесенной маркировкой, сторона 2 — обратная сторона (относительно маркировки).

** При нагреве тыльной стороны в течение 4 с зажигалкой с открытым пламенем, касавшимся поверхности ЗП, на выводах был зафиксирован ток 200 мкА.

Наиболее “ходовые” типы модулей Пельтье — это однокаскадные модули максимальной мощностью до 65 Вт (12 В) и 172 Вт (24 В). Обозначения модулей расшифровываются следующим образом: первое число — это количество термопар в модуле, второе — ширина сторон ветки (в мм), третье — высота ветки (в мм). Например, ТВ-127-1,4-1,5 — модуль, состоящий из 127 пар термоэлектрических веток, размеры которых 1,4×1,4×1,5 мм. Размеры модулей — 40×40 мм, толщина — около 4 мм. Стандартные однокаскадные модули выпускаются с максимальной мощностью до 70 Вт (12 В) и 172 Вт (24 В). Типовые параметры ТЭМ приведены в табл.1.

Табл.3 Параметры термоэлектрического генератора

Параметр	Значение
Длина, мм	252
Ширина, мм	252
Высота, мм	170
Масса, кг, не более	8,5
Выходное напряжение, В	12
Максимальная выходная мощность, Вт	25
Температура установочной повехности, °С, не более	300

Рис. 9 термоэлектрический генератор

В экспериментах с ТЭМ я проверил изменение его сопротивления в разных режимах. К выводам (ламелям) модуля подключался тестер М830 в режиме измерения сопротивления. Результаты сведены в табл.2. При температурном воздействии, большем чем комнатная температура, на сторону ТЭМ с маркировкой, его сопротивление уменьшалось, на оборотную сторону — пропорционально увеличивалось (в строках 2 и 3 таблицы показана реакция на прикосновение ребром ладони к поверхности ТЭМ, температура указана приблизительно 36°С).

Учитывая обратимость элементов Пельтье, на их основе можно разрабатывать источники электропитания. Например, термоэлектрический генератор “В25-12(М)” компании “Криотерм” (рис.9) позволяет заряжать аккумуляторы мобильных телефонов, цифровых фотоаппаратов, смотреть телевизор, продолжительное время работать на ноутбуке и пр. Единственное требование — нужна нагретая поверхность размерами 20×25 см. Параметры генератора приведены в табл.3.

А.Кашкаров.

характеристики, принцип работы и применение

Современный человек не представляет свою жизнь без холодильника. В нем мы храним различные продукты, медикаменты, косметику и т.д. Однако обычный холодильник нельзя взять с собой в путешествие. Для этой цели можно использовать специальную сумку с термоэлементом Пельтье.

Описание и сфера применения

Термоэлемент Пельтье – это специальное охлаждающее устройство, принцип действия которого основан на одноименном эффекте. Своим названием он обязан первооткрывателю Жану Шарлю Пельтье.

Суть эффекта заключается в том, что контакт разных проводников способствует выделению или поглощению тепла. Объясняется это следующим образом: контактная разность потенциалов заставляет электроны замедлять или ускорять свое движение. Соответственно, это приводит к выделению или поглощению тепловой энергии.

Элементы Пельтье нашли широкое применение в системе охлаждения. Они используются в автомобильных холодильниках, настольных охладителях, кулерах для воды и даже в процессорах компьютеров.

Технические характеристики

Как и все электронные устройства, элементы Пельтье имеют ряд технических характеристик, которые позволяют выбрать наиболее подходящий прибор. При покупке устройства необходимо обратить внимание на следующие показатели:

холодопроизводительность;
максимальный температурный перепад между сторонами элемента;
допустимую силу тока;
максимальное напряжение;
внутреннее сопротивление резистора;
коэффициент эффективности.

Все эти данные можно получить у производителя или найти в техническом паспорте устройства. Показатели следует подбирать в зависимости от цели, для которой приобретается прибор.

Внутреннее устройство и принцип работы

Элемент Пельтье представляет собой небольшой модуль, состоящий из двух пластин изоляторов, изготовленных из керамики. Между ними располагаются последовательно соединенные термопары. Соединение осуществляется с помощью медных шин. Количество термопар зависит от назначения устройства. Некоторые приборы могут иметь только одну пару, другие – несколько сотен.

Каждая термопара состоит из полупроводников р – типа и n – типа. Одна часть модуля контактирует с p-n парой, другая — с n-p. Сторона с p-n контактами нагревается, а противоположная, соответственно, охлаждается.

Расшифровка маркировок

Все термомодули имеют специальную маркировку, содержащую несколько букв и цифр. Данное обозначение легко расшифровывается:

первые две буквы всегда одинаковы – TE, они указывают на то, что это термоэлемент;
следующая буква обозначает размер: C – стандартный и S – маленький;
цифра, стоящая перед дефисом, показывает, сколько слоев в данном модуле;
первые три цифры после дефиса обозначают количество термопар;
последние две цифры несут информацию о величине номинального тока в Амперах.

Рассмотрим расшифровку на конкретном примере. На фото представлен термоэлемент стандартного размера с одним каскадом (слоем). Устройство имеет 127 термопар. А величина номинального тока равна 6 Амперам.

Плюсы и минусы устройства

Элемент Пельтье – это уникальное устройство, имеющее массу преимуществ. Среди них можно выделить следующие:

отсутствие движущихся деталей, жидкостей и газов;
бесшумная работа;
небольшие размеры;
возможность выполнения двух функций: нагревание и охлаждение.

Однако прибор имеет достаточное количество недостатков, из-за которых его нельзя использовать вместо обычного холодильника. Основными недостатками термоэлемета являются:

низкий КПД (прибор способен понизить температуру лишь на несколько градусов относительно окружающей среды);
отсутствие возможности работы без постоянного источника питания;
ограниченное число циклов запуск-отключение;
постепенное включение и отключение.

Элемент Пельтье используется во многих современных приборах, предназначенных для регулировки температуры. Устройство одновременно греется и охлаждается с разных сторон. Данный термоэлемент чаще всего используется в переносных или автомобильных холодильниках.

Модуль на элемент Пельтье + интересное применение.

Приветствую тебя читатель ~~banggood~~ астрологи объявили неделю Пельтье поэтому в обзоре речь пойдёт об одном интересном применении данной штуковины. Милости просим под CUT.

Начнём с ликбеза

Как говорит википедия «Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока.» Я уверен что после этой фразы понятнее не стало ).

Ок попробуем иначе. Представьте себе специфический аквариум, состоящий из зон двух типов. В первой зоне аквариума рыбки плавают быстро во второй медленно. Ещё представим себе на границах зон лопасти, крутящиеся в воде. Правила следующие 1) рыбка переплывает в другую зону только тогда когда её скорость соответствует скорости установленной для зоны.2) при переходе границ зоны рыбка может взаимодействовать с лопастями для увеличения либо для уменьшения своей скорости. Теперь представим несколько зон расположенных последовательно. (зоны с более высокой скоростью назовём З+ с низкой З- ) Рыбка находится в З+ она хочет перейти в З- она взаимодействует с лопастью на границе и начинает плыть медленнее, при этом лопасти (на границе З+/З-) начинают крутиться быстрее. Далее рыбка хочет перейти в следующую зону З+ ей надо ускориться она взаимодействует с лопастью на границе З-/З+ и ускоряется при этом лопасть начинает крутиться медленнее. Далее всё повторяется. Можно заметить что одни лопасти будут замедлятся а другие ускорятся. Элемент Пельтье работает по аналогичному принципу. Вместо рыбок там электроны вместо скорости рыбок энергия электронов в полупроводниках. При протекании тока через контакт 2х полупроводников, электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, При этом чем больше ток тем выше эффект переноса энергии, энергия именно переноситься (а не волшебным образом пропадает) от «холодной» стороны к «горячей», поэтому элемент Пельтье способен охлаждать предметы до температуры ниже комнатной (проще говоря это полупроводниковый тепловой насос). Если у Вас задача просто отвести тепло от процессора транзистора и т.д. применение элемента Пельтье невыгодно т.к. Вам понадобиться Радиатор способный передать в окружающую среду тепло от охлаждаемого объекта + тепло возникающее при работе элемента Пельтье. Думаю с теорией покончено можно двигаться дальше.
Давайте посмотрим как по мнению спонсора обзора выглядит 13,90 зелени.
Модуль представляет из себя этакий 5 уровневый бутерброд, он состоит из пары радиаторов и вентиляторов и собственно самого элемента Пельтье.Вентилятор большего размера предназначен для отвода тепла. При приложении усилия его можно снять без выкручивания шурупов. Вентилятор самый обыкновенный ( Питание 12В размер 90мм) прикрыт решёткой, изначально вентилятор установлен на отвод воздуха.На противоположной стороне малый вентилятор (Питание 12В размер 40мм)Малыш прикручен на совесть Посмотрим на радиаторыБольшой радиатор размером 100мм*120мм высота 20ммМалый радиатор 40мм*40мм высота 20мм. Радиаторы скреплены двумя винтами, в малом радиаторе нарезана резьба. При снятии радиатора обнаружена термопаста это хорошо, но можно увидеть что есть недожим.Контакт с большим радиатором идеальным тоже не назовёшь.Главный вывод — если хотите выжать из этого модуля максимум то обязательно загляните под радиаторы. А если стереть термопасту то можно увидеть что тут установлен элемент TEC1-12705 (размер 40мм*40мм*4мм) хотя заявлен более мощный TEC1-12706. Мануал на TEC1-12705 peltiermodules.com/peltier.datasheet/TEC1-12705.pdf
Снимем малый радиатор и попробуем запустить модуль замерив температуры «тёплой» и «холодной» сторон.Температура «холодной» стороны -16,1 «горячей» 37,5 дельта 53,6. ток потребления при 12В составил 4,2А. На режим элемент Пельтье вышел через 90с.

А теперь весёлая часть.
Находим металлическую и блестящую пластину и делаем в ней отверстие для термопары.Кладём термопасту и устанавливаем термопаруДалее изготавливаем узконаправленный фотоприёмник и фотодиод из чёрной бумаги и обычных компонентовСобираем готовое устройство вспоминая правило «угол падения равен углу отражения»Кто догадался что это такое? Это прибор (ну точнее модель для демонстрации принципа действия) для определения температуры точки росы/относительной влажности воздуха. Действует следующим образом: ИК-светодиод светит в отражающую пластинку, после отражения свет от ИК-светодиода попадает на ИК-фотодиод. С обратносмещённого ИК-фотодиода снимается сигнал напряжения. При охлаждении пластинки до температуры точки росы на ней начинает собираться конденсат, интенсивность отражаемого излучения падает, сигнал на фотодиоде изменяется. Регистрируя температуру пластины, и окружающего воздуха можно найти относительную влажность. Для работы я использовал Brymen BM869 (с самодельным кабелем и софтом) и Uni-t UT61E Ниже представлен результат Рыжий график температура пластины, синий график сигнал с фотодиода. Будем считать момент, когда напряжение с фотодиода изменилось на половину от общего изменения напряжения есть момент выпадения конденсата. Исходя из поставленных условий измеренная температура точки росы в комнате +9С.Температура окружающего воздуха 26,7 (на графиках не отображалась т.к. она была неизменна).Одновременно я запустил модуль HTU21 и наблюдал за показаниями в терминале.(скриншот терминала добавлен к графику).Далее я использовал онлайн калькулятор planetcalc.ru/248/ для пересчёта влажности в температуру точки росы Результат пересчёта влажности с HTU21 в температуру точки росы совпал с измеренной напрямую температурой точки росы. Это значит, что если описанным выше методом определять точку росы, а затем делать пересчёт, то можно достаточно точно определять влажность (Ну естественно если делать всё по-взрослому). Данный метод называется методом охлаждаемого зеркала, а гигрометры, построенные на таком принципе, называются конденсационными. Надеюсь вам понравился обзор, и Вы узнали для себя что-то новое. Всем спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Что можно сделать из элементов Пельтье и за счет каких механизмов?

Элементы Пельтье – казалось бы, давно уже не новость, однако многие не полностью представляют принцип их работы, и не знают, что можно сделать из модулей и зачем они нужны. Изобретатель Игорь Белецкий покажет несколько наглядных экспериментов, чтобы у вас сложилось понимание того, на что способны эти пластинки.

Их легко приобрести в интернете и заказать доставку по почте. Купить Пельтье лучше всего в этом китайском магазине. Есть и специальный кулер охлаждения.

На фото: Модуль Пельтье

Самый популярный модуль Пельтье TEC1-12706

Схема Элемента Пельтье

Эффекты Пельте и Зебека – функции модуля

У этого девайса есть целых два режима работы – 1. выработка холода и тепла; 2 – генерация электрического тока.

1. Итак, знаменитый эффект Пельтье (тепло и холод). Это когда вы подводите к элементу постоянный ток и замечаете, что одна из его сторон стала теплее, а другая холоднее. Таким образом он работает как тепловой насос. Очень полезное свойство. Спору нет.

2. Но оказалось, что имеет место и обратный процесс – так называемой эффект Зебека, а именно возникновение электрического тока при установлении и поддержании определенной разности температур на сторонах самого модуля (пластинки).

Примечание. Никогда не перегревайте элементы, если хотите и далее проводить эксперимент с ними. Полупроводники в модуле спаяны припоем, температура плавления которого может лежать в пределах от восьмидесяти до двухсот градусов. А учитывая, где сегодня производится большинство этих элементов, можно только догадываться на каких соплях их спаяли.

Схема. Как создается электричество при нагреве сторон Пельтье

Вся неприятность в том, что этот элемент будет нормально работать только при эффективном охлаждении.

Тест с получением электричества

Например, мы хотим проверить эффект Зебека. Поставим сверху кружку с кипятком. Тем самым не превышено 100 градусов, допустимых по нагреву.

Наблюдаем появление напряжения. Интересно, что если изменить направление тепловой потока через модуль, то изменится направление постоянного тока. Но со временем на второй стороне благодаря теплопроводности элемента Пельтье температура тоже поднимется и напряжение, естественно, упадет.

Чтобы эффект был постоянным, нужен постоянный отвод тепла. Для этого модуль размещают на массивным радиаторое и желательно с активным охлаждением. Показатели явно лучше, как вы понимаете. Это требует дополнительных энергозатрат.

Допустим, вы хотите сделать из этого элемента походную зарядку для мобильников. Тогда на природе радиатор можно поместить в холодную воду, возможно даже проточную или ледяную, что несомненно еще лучше. Применение этих модулей зимой при хорошем дармовом минусе – наиболее перспективно.

Правда, одного элемента для зарядки телефона явно будет маловато. А вот два – это уже лучше. Естественно, если увеличить нагрев, то выходная мощность тоже возрастет. Но это очень рискованный шаг, который можно сделать только ради эксперимента. Работа такого генератора будет длиться недолго.

Теперь перейдем к эффекту Пельтье, то есть к производству холода.

Холодильник на модулях Пельте – насколько он эффективен?

Для эксперимента будет использован автомобильный холодильник. Полезный объем его 20 литров. Обратите внимание – заявленная мощность – 48 ватт при токе 4 ампера и постоянном напряжении 12 вольт. А это значит, что внутри стоит всего лишь 1 маленький элемент Пельтье. Для тех кто не в теме откроем секрет – такую же мощность имеет обычный домашний холодильник, размеры которого в разы больше. Ну да ладно, сейчас не об этом. Проверим его эффективность. Например поставим ему минимальную задачу охладить стаканчик с водой, имеющей комнатную температуру 26 градусов. Для работы холодильника будем использовать блок питания, идеально подходящий по своим параметрам. Дополнительно в цепь будем помещен ваттметр. Он будет в реальном времени отображать ток, напряжение и мощность. Но самое главное – потребление, так называемый ватт в час. Таким образом мы сможем примерно оценить энергозатраты нашего холодильника.

Включаем и видим, все прекрасно работает. Вот ток 4,29 А. Напряжение 11,15 Вольт. Мощность 47,9 Ватт. 0,1 Ватт-часов.

Пока процесс идет, проведем более наглядный эксперимент, который покажет, что же именно происходит в холодильнике. Когда подадим на элемент постоянный ток, он начнет перекачивать тепло с одной стороны на другую.

Кстати, если поменять направление тока, то изменится и направление перекачки тепла, что весьма удобно. Главное не забываем об активном охлаждении, потому что пятьдесят ватт электрической мощности нагревает элемент мгновенно. Чем эффективнее мы отведем тепло с горячий стороны, чем холоднее на другой.

Как видите, на самой поверхности модуля вода замерзает очень быстро, ну еще бы – столько энергии сжирает.

Но вернемся к нашему холодильнику. Спустя один час работы температура воздуха внутри упала до пятнадцати градусов, а у воды опустилась до 20. Удивило, что за час работы он съел четко 48 ватт. Через два часа у воздуха было 13 градусов, а у воды 17. И наконец, после трех часов работы температура воздуха остановилась на 13-ти градусах, а в стакане с водой была 15 и ниже 12 она уже не опустится. Ну так себе холодильник, учитывая что он был забит напитками не полностью. Но при этом этот монстр потребил 140 Ватт. Для домашней сети может и не много, но для автомобильного аккумулятора это уже весьма ощутимо. Поэтому здесь и стоит всего лишь один элемент. Потому что больше никакой аккумулятор просто не потянет. А это значит, что кпд такого модуля ничтожно мал – буквально считанные проценты, что опять же зависит от производителя. Такой холодильник больше напоминает хороший термос. Если бы взяли из дома холодные продукты, то он бы просто не позволил им быстро нагреться. Делать такие холодильники большими энергетически невыгодно.

В каких случаях Пельтье эффективен?

Кстати это относится и к самодельщикам, пытающихся делать на этом принципе автомобильные кондиционеры. Есть более эффективные технологии, а вот использовать элементы Пельтье для охлаждения чего-то маленького и компактного – просто идеальное решение. Есть целый спектр таких устройств, например охлаждать процессоры или микросхемы различных малогабаритных приборов. В этом скорее всего и есть самый главный плюс таких элементов. Они миниатюрны и минимальны по весу. По сравнению с теми же фотоэлементами у Пельтье минусов конечно больше, ну а самый эффект безусловно заслуживает внимания. В конце концов все зависит от решаемых задач а если энергия халявная, то высокий КПД не так уж и важен.

До скольки градусов можно охладить элемент? Об этом в отдельном видео.

Заключение

Популярные среди радиолюбителей и инженеров модули Пельтье – электронные элементы, активно использующиеся для систем охлаждения и получения электроэнергии. На их основе разрабатываются источники питания для освещения или зарядки девайсов в походных условиях, мобильные компактные холодильники для автомобилей. Существуют попытки применения для охлаждения компьютерных процессоров. Работа устройств основана на 2 механизмах: при нагреве одной стороны пластины Пельтье и охлаждении второй, вырабатывается электроток; при подаче электричества на контакты одна сторона пластины охлаждается, вторая – нагревается.

Как работает модуль Пельтье – TOMSON ELECTRONICS

ЭФФЕКТ ПЕЛЬТЬЕ

Термоэлектрические охладители работают по эффекту Пельтье . Эффект создает разницу температур за счет передачи тепла между двумя электрическими соединениями. Напряжение прикладывается к соединенным проводникам для создания электрического тока. Когда ток течет через соединения двух проводников, тепло отводится на одном соединении и происходит охлаждение.На другом стыке выделяется тепло.

Основное применение эффекта Peltie r – охлаждение. Однако эффект Пельтье также можно использовать для нагрева или регулирования температуры. В любом случае требуется постоянное напряжение.

ЭЛЕМЕНТЫ ТЕРМОЭЛЕКТРИЧЕСКОГО ОХЛАДИТЕЛЯ

Термоэлектрические охладители от II-IV Marlow действуют как твердотельные тепловые насосы. Каждый из них имеет массив чередующихся полупроводников n- и p-типа. Полупроводники разных типов имеют дополнительные коэффициентов Пелти r.Набор элементов припаян между двумя керамическими пластинами последовательно и термически параллельно. Твердые растворы теллурида висмута, теллурида сурьмы и селенида висмута являются предпочтительными материалами для устройств с эффектом Пельтье , поскольку они обеспечивают наилучшие характеристики при температуре от 180 до 400 K и могут быть изготовлены как n-типа, так и p-типа.

Охлаждающий эффект любого блока с термоэлектрическими охладителями пропорционален количеству используемых охладителей. Обычно несколько термоэлектрических охладителей соединяются рядом и затем помещаются между двумя металлическими пластинами.II-VI Marlow предлагает три различных типа термоэлектрических охладителей, включая термоциклеры, одноступенчатые и многоступенчатые.

ПОГЛОЩЕНИЕ ТЕПЛА

Охлаждение происходит, когда через одну или несколько пар элементов проходит ток от n- к p-типу; происходит снижение температуры на стыке («холодная сторона»), что приводит к поглощению тепла из окружающей среды. Тепло переносится вместе с элементами электронным транспортом и выделяется на противоположной («горячей») стороне, когда электроны переходят из состояния с высокой энергией в состояние с низкой энергией.

Поглощение тепла Пельтье определяется как Q = P ( Коэффициент Пельтье ) I (ток) t (время). Одноступенчатый термоэлектрический охладитель может обеспечивать максимальную разницу температур около 70 градусов Цельсия. Тем не менее, охладитель Triton ICE Thermoelectric II-VI Marlow охлаждает электронику на 2 градуса Цельсия по сравнению с текущими рыночными предложениями.

Купите у нас модуль Пельтье лучшего качества и получите больше интересных предложений

Wellen Technology Co., Ltd – Термоэлектрические модули охлаждения, модуль Пельтье, тепловая трубка, охладитель Пельтье

Модуль Пельтье (TE), также называемый охлаждающим устройством Пельтье, представляет собой тепловой насос.

Модуль Пельтье предназначен для работы от постоянного тока. Он может охлаждаться во время нагрева. Изменяя постоянный ток, чтобы определить полярность той же холодильной установки, чтобы добиться охлаждения или нагрева. Этот эффект создается по тепловому принципу. Следующий план представляет собой одночиповое устройство в холодильной технике. Оно состоит из двух керамических композиций, которые находятся между полупроводниковым материалом N-типа и P-типа (теллурид висмута).Полупроводниковые компоненты в схеме используются в виде последовательного интегрального звена.

Модули Пельтье, принцип работы следующий: когда элемент Пельтье N-типа и элемент Пельтье объединяются в гальваническое право. В этой цепи, подключенной к постоянному току, может происходить передача энергии. Компоненты N-потока компонентов соединителя P-типа поглощают тепло, поскольку компоненты P-потока холодного конца компонентов соединителя N-типа выделяют тепло в качестве горячего конца.Эндотермические и экзотермические по размеру текущего размера полупроводникового материала N, P компонентов несколько, чтобы решить, Ниже следует термоэлектрический эффект охлаждения.

1, эффект Зеебека (SEEBECK EFFECT)
1822 г. Герман Зеебек обнаружил, что при соединении двух разных проводников при соединении двух разных точек температуры в проводнике возникает ЭДС:

2, Перл читает эффект (ЭФФЕКТ ПЕЛЬТЬЕ)
1834 г. Французская заметка Перля, обнаруженная с помощью эффекта Зеебека. Когда ток протекает через образование двух разных проводников отвода, отвод будет производить экзотермический и эндотермический, экзотермический или эндотермический ток, размер которого зависит от размера решения.

Теория эффекта Пельтье – Инструментальные средства

В 1821 году немецкий ученый Томас Зеебек провел несколько экспериментов с электричеством. Он обнаружил, что электрический ток будет течь по цепи, состоящей из двух разнородных проводников, при условии, что стыки, в которых соединяются эти проводники, поддерживаются при разных температурах. Однако Сибак не смог объяснить настоящую научную причину этого явления и ошибочно пришел к выводу, что протекающее тепло производит тот же эффект, что и протекающее электричество.

Позже, в 1834 году, Жан Пельтье, французский часовщик и физик по совместительству, анализируя эффект Зеебака, заметил, что тепло может поглощаться на одном стыке разнородных металлов и разряжаться на другом стыке той же цепи. Спустя двадцать лет после этого Уильям Томсон (лорд Кельвин) смог с научной точки зрения объяснить оба эффекта, эффект Зеебека и Пельтье, и доказать связь между ними.

Однако, как это ни интересно, в то время это явление считалось не более чем лабораторным экспериментом.Затем, в 1930 году, когда российские ученые начали заново исследовать более ранние работы по термоэлектрическому эффекту, мировой интерес к этому явлению снова возник, что привело к разработке практических термоэлектрических устройств.

Эффект Пельтье считается обратным эффекту Зеебэка. Поэтому, чтобы понять, как работает эффект Пельтье, давайте сначала рассмотрим эффект Seeback.

Эффект Seeback

Эффект Зеебака – это явление, при котором температурный градиент, возникающий между двумя переходами, образованными двумя разнородными электрическими проводниками или полупроводниками, вызывает возникновение разности потенциалов между ними.Эта разность потенциалов позволяет электрическому току течь по цепи. Таким образом, эффект Зеебэка утверждает, что температурный градиент заставит электрический ток течь через цепь.

Математически, если (T1 – T2) представляет собой разность температур между двумя соединениями разнородных металлов, то, согласно эффекту Зеебэка, это создаст электродвижущую силу (напряжение), определяемую следующим образом:

E = α (Т1 – Т2)

Примечание: α – это дифференциальный коэффициент Зеебека или (коэффициент термоэлектрической мощности) между двумя проводниками / полупроводниками.Положительно, когда направление электрического тока совпадает с направлением теплового тока.

Эффект Пельтье

Эффект Пельтье утверждает, что, когда электрический ток течет через цепь, содержащую разнородные проводники, тепловая энергия поглощается одним переходом и разряжается на другом, делая первый более холодным, а второй – более горячим. Таким образом, в результате протекающего тока возникает тепловой градиент, что делает эффект Пельтье инверсией эффекта Зеебака.

Если QC – это скорость охлаждения в ваттах, а QH – скорость нагрева в ваттах, I – это ток, протекающий через замкнутый контур.

QC или QC = β x I

Примечание: β – это дифференциальный коэффициент Пельтье между двумя материалами A и B в вольтах.

Эффект Пельтье можно проверить экспериментально, используя следующую установку:

Как показано, два куска медного провода подключены к двум клеммам батареи. Затем эти две части соединяются между собой с помощью висмутовой проволоки, что завершает настройку.

Замечено, что когда цепь замкнута, как описано выше, возникает температурный градиент, предсказанный эффектом Пельтье. В переходе, где ток проходит от меди к висмуту, температура повышается, а в переходе, где ток проходит от висмута к меди, температура падает.

Как работает эффект Пельтье?

Эффект Пельтье возникает из-за того, что средняя энергия электронов, участвующих в передаче электрического тока, различна для разных проводников.Это зависит от нескольких факторов, включая энергетический спектр электронов, их концентрацию в проводнике и их рассеяние под действием приложенного напряжения.

На стыке двух разнородных проводников электроны переходят от одного проводника к другому. В зависимости от направления потока электрического заряда эти электроны либо передают свою избыточную энергию окружающим атомам, либо поглощают энергию от них. Таким образом, в первом случае тепло рассеивается, а во втором – поглощается.

Преимущества эффекта Пельтье

1) Основное преимущество эффекта Пельтье состоит в том, что он позволяет нам создавать охлаждающие / нагревательные устройства, которые не имеют движущихся частей и, следовательно, имеют гораздо меньшую вероятность выхода из строя по сравнению с обычными охладителями и нагревателями. Также они практически не требуют обслуживания.

2) Устройства Пельтье работают бесшумно и теоретически могут достигать низких температур до -80 ° C (-176 ° F).

3) Эффект Пельтье можно эффективно использовать на микроскопическом уровне, где обычные методы охлаждения не работают.

Недостатки эффекта Пельтье

1) Главный недостаток эффекта Пельтье в том, что он неэффективен. Сам протекающий ток имеет тенденцию генерировать значительное количество тепла, которое добавляется к общему тепловыделению. В больших приложениях это приводит к чрезмерному нагреву, о котором необходимо позаботиться. Как правило, для решения этой проблемы необходимо использовать дополнительные вентиляторы.

2) Этот эффект также потребляет много электроэнергии, что может сделать его использование для крупномасштабных приложений очень дорогим.

3) Слишком сильное охлаждение компонентов устройств Пельтье может привести к конденсации, что может вызвать короткое замыкание.

Применение эффекта Пельтье

Эффект Пельтье используется для создания устройств Пельтье. Это твердотельные устройства, которые используют этот эффект для охлаждения или нагрева. Обычно используемые устройства включают нагреватель Пельтье, тепловой насос, охладитель и твердотельный холодильник.

Когда через устройство Пельтье протекает постоянный ток, тепло переходит от одной стороны устройства к другой, позволяя ему действовать как нагреватель или охладитель.Все устройства Пельтье работают таким образом, передавая тепло от одной стороны устройства к другой против температурного градиента с помощью электрического тока.

Ниже приведены несколько вариантов использования устройств Пельтье:

1) Удаление воды: Эффект Пельтье используется в осушителях для удаления воды из воздуха.

2) Синтез ДНК: термоциклер использует этот эффект для процесса синтеза ДНК.

3) Космические аппараты: Эффект Пельтье используется в космических аппаратах для уравновешивания эффектов солнечного света с обеих сторон корабля.Он помогает рассеивать тепло, вызванное прямым солнечным светом с одной стороны космического корабля, на другую сторону, которая не получает солнечного света, и поэтому намного прохладнее.

Также читайте: Введение в RTD

Термоэлектрический генератор энергии | Британника

Термоэлектрический генератор энергии , любой из класса твердотельных устройств, которые либо преобразуют тепло непосредственно в электричество, либо преобразуют электрическую энергию в тепловую для нагрева или охлаждения.Такие устройства основаны на термоэлектрических эффектах, включающих взаимодействие между потоками тепла и электричества через твердые тела.

Все термоэлектрические генераторы имеют одинаковую базовую конфигурацию, как показано на рисунке. Источник тепла обеспечивает высокую температуру, и тепло течет через термоэлектрический преобразователь к радиатору, температура которого поддерживается ниже температуры источника. Разница температур на преобразователе создает постоянный ток (DC) к нагрузке ( R _L), имеющей напряжение на клеммах ( В, ) и ток на клеммах ( I ).Промежуточного процесса преобразования энергии нет. По этой причине производство термоэлектрической энергии классифицируется как прямое преобразование энергии. Количество генерируемой электроэнергии определяется формулой I ² R _L или V I .

Детали термоэлектрического генератора.
Encyclopædia Britannica, Inc.
Уникальным аспектом термоэлектрического преобразования энергии является то, что направление потока энергии является обратимым.Так, например, если нагрузочный резистор удален и заменен источник питания постоянного тока, термоэлектрическое устройство, показанное на рисунке, можно использовать для отвода тепла от элемента «источника тепла» и снижения его температуры. В этой конфигурации вызывается обратный процесс преобразования энергии термоэлектрических устройств, в котором электроэнергия используется для перекачки тепла и производства холода.
Эта обратимость отличает термоэлектрические преобразователи энергии от многих других систем преобразования, таких как термоэлектронные преобразователи энергии.Входная электрическая мощность может быть напрямую преобразована в перекачиваемую тепловую энергию для обогрева или охлаждения, или входная тепловая мощность может быть преобразована непосредственно в электрическую энергию для освещения, эксплуатации электрического оборудования и других работ. Любое термоэлектрическое устройство может применяться в любом режиме работы, хотя конструкция конкретного устройства обычно оптимизируется для его конкретного назначения.
Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас
Систематические исследования термоэлектричества начались примерно между 1885 и 1910 годами.К 1910 году немецкий ученый Эдмунд Альтенкирх удовлетворительно рассчитал потенциальную эффективность термоэлектрических генераторов и определил параметры материалов, необходимых для создания практических устройств. К сожалению, металлические проводники были единственными доступными материалами в то время, что делало невозможным создание термоэлектрических генераторов с КПД более 0,5 процента. К 1940 году был разработан полупроводниковый генератор с коэффициентом преобразования 4%.После 1950 года, несмотря на активизацию исследований и разработок, повышение эффективности производства термоэлектрической энергии было относительно небольшим: к концу 1980-х годов КПД не превышал 10 процентов. Для того, чтобы выйти за пределы этого уровня производительности, потребуются более качественные термоэлектрические материалы. Тем не менее, некоторые маломощные разновидности термоэлектрических генераторов зарекомендовали себя как имеющие большое практическое значение. Источники питания, работающие на радиоактивных изотопах, являются наиболее универсальными, надежными и обычно используемыми источниками энергии для изолированных или удаленных объектов, например для записи и передачи данных из космоса.
Основные типы термоэлектрических генераторов
Термоэлектрические генераторы энергии различаются по геометрии в зависимости от типа источника тепла и радиатора, требований к мощности и предполагаемого использования. Во время Второй мировой войны некоторые термоэлектрические генераторы использовались для питания портативных передатчиков связи. В период с 1955 по 1965 год в полупроводниковых материалах и электрических контактах были внесены существенные улучшения, которые расширили практический диапазон применения. На практике для многих устройств требуется стабилизатор мощности для преобразования выходного сигнала генератора в пригодное для использования напряжение.
Генераторы были построены для использования природного газа, пропана, бутана, керосина, реактивного топлива и древесины, и это лишь некоторые из источников тепла. Коммерческие блоки обычно имеют диапазон выходной мощности от 10 до 100 Вт. Они предназначены для использования в удаленных районах в таких приложениях, как навигационные средства, системы сбора данных и связи, а также катодная защита, которая предотвращает коррозию металлических трубопроводов и морских сооружений электролизом.
Солнечные термоэлектрические генераторы с некоторым успехом использовались для питания небольших ирригационных насосов в отдаленных и слаборазвитых регионах мира.Описана экспериментальная система, в которой теплая поверхностная вода океана используется в качестве источника тепла, а более холодная вода глубинного океана – в качестве поглотителя тепла. Солнечные термоэлектрические генераторы были разработаны для снабжения электроэнергией орбитальных космических аппаратов, хотя они не смогли конкурировать с кремниевыми солнечными элементами, которые имеют более высокий КПД и меньший удельный вес. Однако были рассмотрены системы с тепловым насосом и генерацией энергии для теплового контроля орбитальных космических аппаратов.Используя солнечное тепло со стороны космического корабля, ориентированной на Солнце, термоэлектрические устройства могут генерировать электроэнергию для использования другими термоэлектрическими устройствами в темных областях космического корабля и для отвода тепла от корабля.
Генераторы на ядерном топливе
Продукты распада радиоактивных изотопов могут быть использованы в качестве источника высокотемпературного тепла для термоэлектрических генераторов. Поскольку материалы термоэлектрических устройств относительно невосприимчивы к ядерному излучению и поскольку источник может работать в течение длительного периода времени, такие генераторы представляют собой полезный источник энергии для многих необслуживаемых и удаленных приложений.Например, радиоизотопные термоэлектрические генераторы обеспечивают электроэнергией изолированные станции мониторинга погоды, для сбора глубоководных данных в океане, для различных систем предупреждения и связи, а также для космических аппаратов. Кроме того, еще в 1970 году был разработан маломощный радиоизотопный термоэлектрический генератор, который использовался для питания кардиостимуляторов. Диапазон мощности радиоизотопных термоэлектрических генераторов обычно составляет от 10 ^-6 до 100 Вт.
IRJET-Запрошенная вами страница не найдена на нашем сайте
IRJET приглашает доклады по различным инженерным и технологическим дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3 , Март 2021 г. Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 4 (апрель-2021)
Отправить сейчас
IRJET Vol-8, выпуск 3, март 2021 Публикация продолжается…
Обзор статей
IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.
Проверить здесь
IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.
Основные термоэлектрические принципы – термоэлектрические
2.0 Основные принципы термоэлектрических модулей и материалов
2.1 ТЕРМОЭЛЕКТРИЧЕСКИЕ МАТЕРИАЛЫ: Термоэлектрический полупроводниковый материал, наиболее часто используемый в современных ТЭ-охладителях, представляет собой сплав теллурида висмута, который был соответствующим образом легирован для получения отдельных блоков или элементов, имеющих отличные «N» и «P» характеристики.Термоэлектрические материалы чаще всего изготавливают либо направленной кристаллизацией из расплава, либо методом прессованной порошковой металлургии. Каждый метод производства имеет свои особые преимущества, но наиболее распространены материалы, выращенные в направлении роста. Помимо теллурида висмута (Bi ₂ Te ₃), существуют другие термоэлектрические материалы, включая теллурид свинца (PbTe), кремний-германий (SiGe) и сплавы висмута-сурьмы (Bi-Sb), которые могут использоваться в определенных ситуации. Фигура 2.1) иллюстрирует относительные характеристики или добротность различных материалов в диапазоне температур. Из этого графика видно, что характеристики теллурида висмута максимальны в диапазоне температур, который лучше всего подходит для большинства систем охлаждения.
ПРИБЛИЗИТЕЛЬНАЯ ДОПОЛНИТЕЛЬНОСТЬ (Z) ДЛЯ РАЗЛИЧНЫХ МАТЕРИАЛОВ TE
Рисунок (2.1) Характеристики термоэлектрических материалов при различных температурах
2.1.1 МАТЕРИАЛ ТЕЛЛУРИДА ВИСМУТА: Материал кристаллического теллурида висмута имеет несколько характеристик, заслуживающих обсуждения. Из-за кристаллической структуры Bi ₂ Te ₃ по своей природе сильно анизотропен. Это приводит к тому, что удельное электрическое сопротивление материала параллельно оси роста кристаллов (ось C) примерно в четыре раза больше, чем при перпендикулярной ориентации. Кроме того, теплопроводность параллельно оси C примерно в два раза больше, чем в перпендикулярном направлении.Поскольку анизотропное поведение удельного сопротивления больше, чем поведение теплопроводности, максимальная производительность или добротность достигается при параллельной ориентации. Из-за этой анизотропии термоэлектрические элементы должны быть собраны в охлаждающий модуль так, чтобы ось роста кристалла была параллельна длине или высоте каждого элемента и, следовательно, перпендикулярна керамическим подложкам.
Есть еще одна интересная характеристика теллурида висмута, которая также связана с кристаллической структурой материала.Кристаллы Bi ₂ Te ₃ состоят из гексагональных слоев одинаковых атомов.
В то время как слои висмута и теллура удерживаются вместе прочными ковалентными связями, слабые ван-дер-ваальсовые связи связывают прилегающие слои [Te¹]. В результате кристаллический теллурид висмута легко расслаивается по этим слоям [Te¹] [Te¹], и его поведение очень похоже на поведение листов слюды. К счастью, плоскости спайности обычно проходят параллельно оси C, и материал достаточно прочный, когда он собран в термоэлектрический охлаждающий модуль.
2.1.2 Материал теллурида висмута, полученный путем направленной кристаллизации из расплава, обычно изготавливается в виде слитка или були, а затем нарезается на пластины различной толщины. После того, как поверхности пластины были должным образом подготовлены, пластина разрезается на блоки, которые могут быть собраны в термоэлектрические охлаждающие модули. Блоки материала теллурида висмута, которые обычно называют элементами или кубиками, также могут быть изготовлены методом прессованной порошковой металлургии.
2.2 ТЕРМОЭЛЕКТРИЧЕСКИЕ МОДУЛИ ОХЛАЖДЕНИЯ: Практичный термоэлектрический охладитель состоит из двух или более элементов из полупроводникового материала, которые соединены электрически последовательно и термически параллельно. Эти термоэлектрические элементы и их электрические соединения обычно устанавливаются между двумя керамическими подложками. Подложки служат для механического удержания всей конструкции вместе и для электрической изоляции отдельных элементов друг от друга и от внешних монтажных поверхностей.После объединения различных составных частей в модуль могут быть сконструированы термоэлектрические модули размером примерно от 2,5 до 50 мм (от 0,1 до 2,0 дюймов) в квадрате и от 2,5 до 5 мм (от 0,1 до 0,2 дюйма) в высоту.
Рисунок (2.2) Принципиальная схема типичного термоэлектрического охладителя
2.2.1 В термоэлектрическом охладителе используются термоэлектрические материалы из теллурида висмута N-типа и P-типа. Такая компоновка заставляет тепло проходить через охладитель только в одном направлении, в то время как электрический ток попеременно перемещается вперед и назад между верхней и нижней подложками через каждый N- и P-элемент.Материал N-типа легирован так, что в нем будет избыток электронов (больше электронов, чем необходимо для завершения идеальной структуры молекулярной решетки), а материал P-типа легирован так, что в нем будет недостаток электронов (меньше электронов, чем необходимо. чтобы завершить идеальную решетчатую структуру). Дополнительные электроны в материале N и «дырки», возникающие из-за недостатка электронов в материале P, являются носителями, которые перемещают тепловую энергию через термоэлектрический материал. Фигура 2.2) показан типичный термоэлектрический охладитель, в котором тепло перемещается в результате приложенного электрического тока (I). Большинство термоэлектрических охлаждающих модулей изготавливаются с равным количеством элементов N-типа и P-типа, где одна пара элементов N и P образуют термоэлектрическую «пару». Модуль, показанный на рисунке (2.2), имеет две пары элементов N и P и называется «двухпарным модулем».
Тепловой поток (тепло, активно прокачиваемое через термоэлектрический модуль) пропорционален величине приложенного постоянного электрического тока.Изменяя входной ток от нуля до максимума, можно регулировать и контролировать тепловой поток и температуру.
Принцип работы | PS9888 | Устройство точечного охлаждения
В нашем проекте используются термоэлектрические охладители для снижения температуры окружающей среды с 30 ° C в жарком и влажном Сингапуре до 24 ° C холодного воздуха, который затем можно обдувать на человека, чтобы охладить локализованное место. В этом разделе мы обсуждаем принципы и теорию термоэлектрического охлаждения и радиационного охлаждения.
Термоэлектрические охладители (ТЭО)
Термоэлектрические охладители (ТЭО) работают по эффекту Пельтье.
Эффект Пельтье создает разницу температур за счет передачи тепла между двумя электрическими соединениями. Напряжение, приложенное к двум соединенным вместе проводникам, создает электрический ток. Когда ток течет через соединения проводников, тепло отводится с одной стороны, а тепло отводится с другой. Это создает охлаждающий эффект с одной стороны и нагревательный эффект с противоположной стороны.Присоединение радиатора к горячей стороне позволяет быстро рассеивать тепло, позволяя горячей стороне ТЕС оставаться близкой к температуре окружающей среды. С другой стороны, холодная сторона может достигать температуры ниже комнатной.
В пластине TEC есть два уникальных полупроводника, один n-типа и один p-типа. Они выбраны из-за разницы в плотности электронов. Чередующиеся полупроводниковые опоры n-типа и p-типа размещены последовательно друг с другом в электрическом ряду.Затем они соединяются с помощью теплопроводящей пластины с обеих сторон. При подаче постоянного тока сторона с охлаждающей пластиной поглощает тепло, которое затем переносится полупроводником на одну сторону устройства. Сторона с нагревательной пластиной отводит тепло, которое затем переносится полупроводником на другую сторону устройства, тем самым создавая разницу температур.
Рис.1: Как работает термоэлектрический охладитель
Радиационное охлаждение
Радиационное охлаждение – это процесс, при котором тело теряет тепло из-за излучения.

Пельтье принцип работы: Модуль пельтье принцип работы

Что такое элемент Пельтье, его характеристики и принцип работы | Энергофиксик

Маркировка изделия и ее расшифровка

Как проверить исправность модуля Пельтье

Что такое элемент пельтье и как его сделать своими руками?

Элемент пельтье своими руками

Описание технологии и принцип действия

Технические характеристики элемента пельтье

Эффект Томсона

TEC контроллеры / драйверы

Самый популярный модуль Пельтье TEC1-12706

Как изготовить генератор на основе элемента Пельтье?

Устройство и принцип работы элемента Пельтье

Технические характеристики элементов Пельтье

Каким образом маркируются элементы Пельтье

Охлаждение процессора

Что такое принцип Пельтье

Эффект с позиций термодинамики

Изготовление автомобильного холодильника.

Материалы для создания термопар

Генератор пельтье своими руками

Элемент Пельтье(генератор Зеебека) принцип действия, обознач…

Конструкция

Принцип действия

Достоинства и недостатки

Многокаскадные термоэлектрические модули

Основные области применения:

Технологические особенности

Таблица используемых сокращений

Примеры схем с элементами Пельтье и обозначение

Применение

Элемент Пельтье: характеристики, описание, применение

характеристики, принцип работы и применение

Описание и сфера применения

Технические характеристики

Внутреннее устройство и принцип работы

Расшифровка маркировок

Плюсы и минусы устройства

Модуль на элемент Пельтье + интересное применение.

Что можно сделать из элементов Пельтье и за счет каких механизмов?

Самый популярный модуль Пельтье TEC1-12706

Эффекты Пельте и Зебека – функции модуля

Схема. Как создается электричество при нагреве сторон Пельтье

Тест с получением электричества

Холодильник на модулях Пельте – насколько он эффективен?

В каких случаях Пельтье эффективен?

Заключение

Как работает модуль Пельтье – TOMSON ELECTRONICS

ЭФФЕКТ ПЕЛЬТЬЕ

ЭЛЕМЕНТЫ ТЕРМОЭЛЕКТРИЧЕСКОГО ОХЛАДИТЕЛЯ

ПОГЛОЩЕНИЕ ТЕПЛА

Wellen Technology Co., Ltd – Термоэлектрические модули охлаждения, модуль Пельтье, тепловая трубка, охладитель Пельтье

Теория эффекта Пельтье – Инструментальные средства

Термоэлектрический генератор энергии | Британника

Основные типы термоэлектрических генераторов

Генераторы на ядерном топливе

IRJET-Запрошенная вами страница не найдена на нашем сайте

Основные термоэлектрические принципы – термоэлектрические

2.0 Основные принципы термоэлектрических модулей и материалов

Принцип работы | PS9888 | Устройство точечного охлаждения

Больше новостей

Добавить комментарий Отменить ответ
