Содержание

Переключатель фаз. Виды и работа. Применение и как выбрать

Переключатель фаз предназначен для надежной работы электропитания и резервного снабжения электроэнергией. Городские энергораспределительные сети не всегда поставляют качественный ресурс. Из-за резких перепадов напряжения любой электроприбор может выйти из строя. С помощью переключателей фаз обеспечивается бесперебойный режим функционирования приборов и оборудования во время колебания напряжения.

Виды устройств

Производители предлагают большой выбор приборов под разные цели эксплуатации.

Условно переключатели можно разделить на две большие группы:
  • Автоматическиев зависимости от показателей напряжения автоматически происходит переключение на другую линию, когда действующая не справляется с нагрузкой и не может нормально работать. Микропроцессорное цифровое устройство произвольно выбирает сетевую фазу. Приоритетной может быть любая фаза.

  • Ручные необходимый режим выбирается вручную. Компактный прибор работает под постоянным контролем и наблюдением данных электрической сети. Специфика работы зависит от количества и качества напряжения на фазах. С помощью прибора выбирается оптимальная фаза и подается питание.
Функции прибора

С помощью переключателя фаз регулируются верхние и нижние параметры напряжения. Предварительно делается настройка прибора. Особое внимание требует установка верхнего показателя. Если установить завышенные значения, возможен перегрев внутренней проводки. Заниженный уровень влечет постоянные срабатывания переключателя.

Устройство имеет функцию времени возврата. Через определенный промежуток времени проверяется основной источник питания. Если показатели в норме, делается обратный переход на предыдущее место. Либо через установленный промежуток вновь проверяется напряжения. Процесс продолжается до тех пор, пока в сети не восстановится нормальное напряжение. Диапазон времени устанавливается специалистом.

Когда напряжение пропадает на всех фазах, срабатывает функция времени включения. Промежуток также настраивается перед началом эксплуатации прибора.

Принцип действия

Устройство во время работы выбирает фазу, которая соответствует допустимому показателю напряжения. Прибор всегда подключает нагрузку к той фазе, которая находится в пределах нормы.

Современные приборы управляются микроконтроллерами:
  • Они анализируют напряжение.
  • Управляют электромагнитными реле.
  • Отображают данные на цифровых индикаторах.

Переключатель и линии необходимо защищать автоматическими выключателями. Если напряжение находится в пределах нормы, к одной из фаз происходит подключение. Можно включить режим приоритетной фазы, к которой будет подключаться нагрузка.

Если при включенном режиме на приоритетной фазе напряжение выйдет за установленные пределы, прибор переключает нагрузку на следующую фазу. После возврата напряжения в установленные пределы, через определенное время задержки возврата прибор переключает нагрузку обратно.

Цифровой переключатель фаз управляется
микроконтроллером, который анализирует напряжение.

На индикаторах переключателя фаз отображается действующее напряжение по каждой фазе. Предварительно можно включить режим приоритетной фазы, в которой будет подключаться нагрузка.

Если данный режим не включать, нагрузка сама подсоединится к первой фазе. При включенном режиме напряжение на приоритетной фазе может выйти за установленные пределы. Прибор переключит нагрузку на следующую фазу.

После возврата напряжения на основную фазу, через заданное время задержки возврата прибор переключит нагрузку обратно. Если режим основной фазы выключен, то питание нагрузки первоначально осуществляется от первой фазы.

Во избежание ложных отключений при переключений пускового тока или напряжение текущей фазы кратковременно ушло вниз, но остается больше 120 V, переключение можно настроить с временной задержкой.

О том, что напряжение вышло за установленные пределы, оповестит мигающий индикатор. Нагрузка будет запитываться от другой фазы. При выходе напряжения за пределы нормы на всех трех фазах прибор отключает нагрузку до нормализации какой-либо из фаз.

Настройка параметров

При нажатии на кнопку отображается значение верхнего предела отключения. Изменить значение можно с помощью кнопок вверх или вниз. При последующем нажатии отобразится значение нижнего предела отключения, которые тоже можно изменять.

  • Выбирается режим приоритетной фазы.
  • Время задержки первого включения в секундах.
  • Задержку возврата на приоритетную фазу.
  • И время задержки переключения по нижнему пределу выше 120 вольт.

Для сброса всех значений на заводские установки нажимается соответствующая кнопка. На индикаторе высветится предупреждение и начнется обратный отсчет времени, затем произойдет сброс. Стабильность работы прибора, в большей степени, зависит от правильной настройки.

Применение

Переключатель фаз используется в промышленном и бытовом оборудовании для подачи питания и защиты от повышенного или пониженного напряжения.

Область использования:
  • Освещение.
  • Автоматика газового котла.
  • Компьютерные сети и серверы.
  • Сигнализация и прочие объекты.

Преимущественно используются в трехфазной сети с выходом на одну фазу. Сверху подключается три фазы и ноль. Внизу находится соединительная шина с отходящей фазой. От нее запитывается нагрузка и ноль. Переключатель и линии необходимо защищать автоматическими выключателями.

Как выбрать

Прежде, чем приобрести прибор, надо хорошо понимать, где планируется установка, и какие функции будут возлагаться. Одно дело – установка оборудования на производстве, другое – для домашнего потребления электричества.

Электронные автоматы с микропроцессором имеют герметичные реле с отдельным управлением, мощностью 40 — 80 A. Во время перебоя напряжения определяется фаза и подается на выход. Выпускаются они от недорогих с ограниченными возможностями (ПФ-40А) до модернизированных (DigiTOP).

У потребителя большие возможности в плане выбора. Одни ценят новейшие изобретения, другие – приверженцы простых, но надежных и проверенных временем.

Достоинства и недостатки

Автоматический переключатель фаз обладает большой точностью и надежностью. Благодаря внутренней блокировке исключается залипание контактов реле. Самостоятельно, без участия пользователя контролирует напряжение и выбирает наиболее подходящую фазу.

Наряду с положительными качествами, требуется максимальная точность в настройке и подключении. Если все сделано правильно, безопасный электрический ток долгое время будет защищать приборы и устройства от перебоев напряжения.

Ручной переключатель, в основном, используются в местах, где можно обойтись без большого напряжения. Из достоинств можно выделить:
  • Устойчивость к перегрузкам.
  • Имеет небольшие размеры.
  • Относительно невысокая стоимость.
  • Удобный и простой в использовании.
  • В некоторых конструкциях можно применять, как выключатели.
Недостатки

Приборы должны находиться под контролем. Ручное переключение всегда предполагает присутствие человека.

Автоматический переключатель фаз в загородных домах

Проблема частых перебоев электроэнергии, а также поставки некачественного ресурса в загородных домах решается установкой и наладкой щитка с автоматическим переключением фаз и ручным вводом резерва.

Сборка предполагает:
  • Автоматическое переключение на исправную фазу от трехфазного ввода и питание однофазных потребителей.
  • Ручное переключение с питания города на генератор.
  • Защита трехфазных потребителей при исчезновении одной из фаз.

Автоматический переключатель фаз управляет включением одного из трех магнитных реле. В зависимости от того, какая фаза исправна, переключатель включает соответствующий пускатель. На выходе силовые контакты магнитного пускателя соединены. Подключается однофазная нагрузка.

В нормальном режиме, когда исправны все три фазы, задействована только одна фаза. Это единственный минус схемы. Несколько неразумно использовать трехфазный ввод в качестве только одной фазы. Вариант оправдывает себя на случай аварии. Для модернизации схемы предполагается автоматический переключатель фаз с приоритетом первой фазы.

Когда произошла неисправность в первой фазе, происходит переключение на другую фазу, как только неисправность устранилась, снова включается первая фаза. Для реализации проекта используется реле в модульном исполнении со светодиодами. Регулятор устанавливает время реакции срабатывания по нижнему и верхнему порогу.

Похожие темы:

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F PF-431

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F

Переключатель фаз автоматический предназначен для резервного питания однофазных потребителей от трехфазнрого ввода с выбором приоритетной фазы (L1). При выходе параметров напряжения за допустимый уровень (нижний или верхний предел) питание переключится на исправную фазу:

  • нижний порог отключения – 180В
  • верхний порог отключения – 253В

Внешний вид

“Состояние фаз (L1, L2, L3)”
  • погашен: отсутствие фазы / понижение напряжения
  • светится: фаза используется
  • кратковременно зажигается: напряжение есть, фаза не используется
  • кратковременно гаснет: напряжение в норме, идет отсчет времени восстановления
  • часто моргает: превышение допустимого напряжения
“Авария”
  • светится:
    параметры напряжения на фазах не соответствуют заданным (выход отключен)
  • погашен: параметры сети в норме
  • моргает: залипание контактов реле / контактора

Технические параметры

  • Параметры сети: вход: 3х400/230В+N 50Гц; выход:230В 50Гц
  • Максимальный ток:16А
  • Нижний порог переключения: 180В;
  • Задержка переключения по нижнему порогу – регулируемая (1-15 с)
  • Верхний порог переключения: 253В;
  • Гестерезис:
  • Время переключения: 0,3с
  • Время реакции (ускоренное):
    • при U<100B  <0,3 с.
    • при U>300B  <0,1 с.
  • Приоритетная фаза: L1
  • Время восстановления: 10 с.
  • Диапазон рабочих температур: от -25 до +50оС
  • Габариты: 52х65х90мм
  • Производитель: Евроавтоматика F&F

 Схема подключения

Размеры

Видеобзор

Евроавтоматика F&F – известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ.  Производство осуществляется по технологии и лицензии польской компании F&F.

Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями.

Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F — цена, фото, технические характеристики.

Для того, чтобы купить Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F в интернет-магазине prestig.ru, нажмите кнопку “В КОРЗИНУ” и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Автоматический переключатель фаз 3х400/230В + N (на выходе 230В) 16А на DIN-рейку Евроавтоматика F&F оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • в наличии Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)
Количество фаз 3 фазное (трехфазное)

Автоматический переключатель фаз – назначение, выбор и подключение

В ряде случаев промышленные, а иногда и бытовые однофазные линии запитываются от сети с тремя-четырьмя фазами. Для того чтобы выбрать фазу с напряжением, соответствующим параметрам линии, в цепь устанавливается автоматический переключатель фаз. Это устройство обеспечивает бесперебойную подачу напряжения, а также защищает подключенные приборы от перепадов, которые могут стать причиной выхода техники из строя. Переключатель фаз автоматический подсоединяется к трёхфазной или четырехфазной сети, через которую происходит подача электричества в однофазную линию. Один из фазных проводников на его выходе подключается к защищаемой цепи. При выходе параметров напряжения на нем за пределы нормы прибор переключает электросеть на питание от другого кабеля.

Порядок работы переключателя

Автоматический переключатель – это цифровой прибор, изготовленный на базе микропроцессоров. Устройство долговечно и отличается высокой точностью, позволяющей обеспечить надежную защиту включенной в сеть аппаратуры.

При подсоединении аппарата к линии может быть выбрана в качестве питающего проводника любая фазная жила.

Чтобы контакты встроенных в прибор выходных реле не залипали, устройство оснащено внутренней блокировкой. Кроме того, оно контролирует состояние контактов пускателей, которые имеются во внешней электроцепи. Использование этого прибора позволяет не допустить перегрузки по фазам.

Параметры установки АПФ

Для моделей этих устройств характерны нижеперечисленные установочные параметры:

  • Предельное напряжение (верхнее и нижнее). Показатель максимального напряжения наиболее значим, и важно правильно его подобрать, не ошибившись при настройке. Если он слишком низок, то прибор будет постоянно срабатывать, а если подобранное значение слишком велико – неизбежен перегрев внутренней проводки, что может привести к пожару.
  • Приоритетная фаза АПФ. Если перепады напряжения на ней отсутствуют, аппарат не будет переключаться на другие линии. При перепадах питание линии будет переключено на другой проводник, но вместе с тем аппарат продолжит контролировать приоритетную жилу. Когда разность потенциалов на ней нормализуется, нагрузка переключится обратно.
  • Время включения. Этим термином обозначается период задержки после исчезновения напряжения на всех токоведущих проводниках. По истечении его устройство вновь попытается включить питание.

  • Время возврата. Это интервал после переключения питания с приоритетной жилы на резервную, по истечении которого прибор произведет проверку основной фазы, и если ее параметры будут в норме, переключит снабжение линии электроэнергией на нее. Если приоритетный проводник не готов к подключению нагрузки, повторная проверка будет произведена через тот же временной промежуток.

Особенности подключения и функционирования устройства

Монтаж автоматического переключателя производится сразу после электросчетчика. Аппарат, подсоединенный к линии, тестирует состояние проводников и подключает цепь к жиле, параметры которой максимально соответствуют требуемым. В ходе работы прибор постоянно следит за напряжением, которое не должно выходить за установленные пределы.

Порядок работы и устройство переключателя фаз на видео:

При работе контроль напряжения осуществляется не только на приоритетной фазе, но и на двух резервных. Это нужно для того, чтобы при нарушении параметров на основном проводнике без задержек выбрать другую жилу для переключения питания. Если напряжение на обеих резервных линиях находится в допустимых пределах, переключение идет от L1 к L2 и далее (обозначения фаз имеются на корпусе приборов, каждой соответствует свой светодиод).

Если разность потенциалов не соответствует заданным параметрам ни на одном проводнике, питание подаваться через них не будет. При нормализации напряжения на приоритетной линии подключение произойдет к ней в первую очередь.

Основные виды АПФ

В современных сетях нашей страны наиболее распространены модели переключателей PF 431 и PF 451. Рассмотрим их более подробно.

PF 431

Этот прибор обеспечивает надежную защиту бытовой аппаратуры от скачков напряжения на фазных жилах. Он может устанавливаться вместе с кондиционерами, холодильниками и морозильными камерами, компьютерами, системами сигнализации и видеонаблюдения и другой аппаратурой, которая должна непрерывно снабжаться электроэнергией.

Устройство работает по следующему принципу. Ко входу АПФ подключается трехфазное напряжение, к выходу – однофазная сеть с параметрами 220В, 50Гц. Прибор осуществляет контроль выходной разности потенциалов, и если она выходит за установленные пределы, подключает линию к фазной жиле, параметры которой соответствуют норме. При этом контроль за приоритетным проводником, которым для этой модели является L3, не прекращается.

Когда напряжение на ней нормализуется, происходит обратное подключение. Если разность потенциалов на L3 стабильна, переподключения питания на резервные фазы происходить не будет.

PF 451

Это устройство предназначено для обеспечения стабильности питания однофазных линий. Оно используется с различной бытовой аппаратурой, как и PF 431, и работает по аналогичному принципу, который незачем описывать повторно. Основная разница между ними заключается в том, что у PF 451 приоритетная фаза отсутствует. Поэтому для подключения всегда выбирается линия с оптимальными показателями напряжения.

Принцип работы и монтаж электроцепи на основе переключателя фаз на видео:

Заключение

Переключатель фаз бывает не только автоматического, но и ручного типа. Однако электронное устройство более удобно в использовании, поскольку оно не требует контроля и вмешательства. Чтобы обеспечить надежную защиту бытовой аппаратуры, достаточно правильно настроить АПФ, и за сохранность техники можно будет не беспокоиться.

Автоматический переключатель между основной и резервной линиями

Это устройство нужно для автоматического переключения нагрузки между основной (приоритетной) и резервной питающими линиями. Если совсем уж на пальцах — то для того, чтобы при отключении электричества в загородном доме можно было запустить генератор и продолжить сидеть в интернете до устранения аварии в электросети 🙂

Результат: можно брать
Под катом несколько фотографий суммарным объемом примерно 4-5 мегабайт

Хотел написать очередной увлекательнейший обзор про пауэрбанк, или про зарядку B6, или про пистон от сяоми, но это в будущем. Пока почитайте скучный обзор про штуку с моторчиком — Карлсона автоматический переключатель

Вещь хоть и нужная, но достаточно редко применимая в обычной жизни, поэтому буду стараться придерживаться основного принципа: «краткость — с. т.»

Итак.
На случай отключения электричества в загородном доме есть бензиновый генератор. В щитке стоит специальный рубильник, который подключает дом либо к электричеству со столбов, либо к электричеству от генератора. Раньше пользовался реверсивным рубильником от известной фирмы ABB, но это штука тугая в переключении и достаточно дорогая (на текущий момент рубильник на ток 63А стоит $100-120).

Чуть меньше года назад дом на 2/3 сгорел, поэтому сейчас отстроились заново, и опять приходится решать вопрос переключения между основной линией и генератором. Решил сэкономить и купить за копейки подобное устройство у китайцев
upd. Отдельно поясню — дом сгорел из-за прогоревшей трубы в бане, а не из-за электрики. А слова насчет копеек следует интерпретировать так, что 120$ за простейший ручной переключатель, в котором нет даже захудалого резистора, так это, на мой взгляд, перебор. Цена ему $15 в базарный день, на что и был расчёт

В процессе поиска наткнулся на автоматический переключатель за $16.56, и после недельных раздумий было решено попробовать сыграть в китайскую рулетку, т. к. обзоров на данную штуку или какой-то другой информации не нашлось, да я особо и не искал

Бесплатной доставки не было, самая дешевая платная была через SPSR, обошлась в $17.25. Жаба, конечно, протестовала, но суммарные $33.81 все равно меньше маячащих на горизонте $100, поэтому проявил силу воли и нажал кнопку «Buy from this seller»

В итоге неделя ожидания перед отправкой, потом ещё 12 дней путешествий по континенту, и в итоге заветная коробочка лежит в постамате в 3 минутах езды от дома. Для тех, кто ещё не сталкивался, постамат (почтамат) — такая штука из множества ячеек для быстрого получения почтового отправления. Вводишь секретный код из СМС в терминал, открывается ячейка с твоим товаром, забираешь и радуешься

Упаковано стандартно: немного пупырчатой плёнки, картонная коробка, внутри в полиэтиленовом пакете сам переключатель

То, что за доставку берут деньги, совершенно не означает, что к ней будут относиться хоть сколько-нибудь бережнее. Мою, судя по всему, уронили. Металл толщиной около 1 мм загнулся, хорошо хоть не пластиком вниз уронили, он бы наверняка раскололся

Первое, что бросается в глаза — достаточно большой вес и габариты. Высота 12 см., ширина 15 см., глубина 13 см. Вес около полутора килограмм. Таким образом, в ширину этот модуль будет занимать место аж в 7.5 DIN. Впрочем, это не сильно больше, чем у ABB

В комплекте два болта для крепления ручки и две наклейки на оную. Зачем? Видимо, не жалко. Плюс стандартная «попрошайка» о «five-star positie feedback» (в итоге поставил 4 звезды, но об этом ниже)

Второе — корпус с большими зазорами. Сам пластик обычный, не пахнет, достаточно толстый. Но вот крепится к металлическому основанию на слабенькие клипсы, из-за чего зазоры между крышкой и основанием достигают 1 мм.

Стоит лишь сжать две половинки, и зазоры исчезают

Вид снизу

Ну да ладно, зазоры — это не страшно. В конце концов оно будет стоять в щитке, куда заглядывать особенно незачем. Снимем «одежду» в ожидании технопорно

Ну-у-у, не порно, конечно, но техно. Простейшее устройство — два пакетника, два концевика и реверсивный моторчик. Спорная конструкция, на мой взгляд, но вспоминая про 16.5$, понимаю, что это придирка

На лицевой стороне прибора 4 светодиода. Светодиод светится, если на соответствующих контактах рядом есть напряжение. Таким образом можно контролировать состояние основной и резервной линий. Также эти светодиоды можно продублировать на лицевую сторону щитка, подключив лампы-индикаторы к зелёному разъему

Всё выглядит достаточно аккуратно, внутренний перфекционист особенно не возмущается

А вот пайка слегка подкачала. Дядюшка Ляо мелко саботировал свою однообразную работу по припаиванию светодиодов

Один светодиод плохо пропаян, припой отвалился, нога болтается, но на фото не очень хорошо видно

Второй светодиод печалит больше: у него забыли откусить выводы и понавешали знатных соплей припоем

Ладно, паяльник и кусачки под рукой, устраняется за полминуты. Осматриваем остальную электронику, вроде, без косяков

Можно подключать к электричеству.
Переключатель работает. Причем достаточно быстро (время переключения в районе 1 секунды) и тихо, от такого мотора ожидал больше шума. Если красным выключателем перевести в ручной режим переключения, ручка поворачивается достаточно тяжело, но легче, чем в упомянутом выше рубильнике от ABB

Подводя итог: вполне себе нормальное устройство, думаю, проблем с ним не будет в эксплуатации, ломаться там нечему. Рекомендую, но с визуальным осмотром перед вводом в эксплуатацию. В преддверии 11.11 продаван поднял цену на полтора бакса, зато участвует в акции с ценой $16. 50 🙂
upd. В комментариях рекомендуют поменять китайские автоматы на российские аналоги, чтобы исключить потенциально слабое звено, кто знает, как они внутри устроены (я потом поменяю и добавлю в обзор разобранный автомат)

Один нюанс забыл упомянуть. Он очевидный, но всё же. Эта штука только переключает линии, но не включает генератор. Поэтому когда отключат электричество, достаточно будет сходить и запустить генератор (он запускается с кнопки). Как только на резервной линии появится напряжение, автоматический переключатель переведёт дом на питание от генератора. Если в это время появится электричество, переключатель переведёт дом обратно на него, генератор нужно будет пойти и выключить

Автоматизация этой части хоть и возможна, но не актуальна, так как отключение электричества связаны в основном только с авариями в горсети, которые довольно редки и устраняются достаточно оперативно

Спасибо за внимание. Задавайте вопросы, критикуйте, хвалите. Первопост всё-таки

upd.
Выложил видео, спасибо madeweb!
На видео слышны посторонние звуки — жена рукодельничает, на машинке шьет. Не пугайтесь 🙂

upd2.
Здесь хоть и стоят автоматические выключатели (D63A), но при перегрузке по току отработать им не даст поворотный кулак. При включении автомата кулак подпирает его снизу, а так как сам мотор очень тугой, отщёлкивания не произойдёт, автомат останется во включенном состоянии. Имейте это в виду.

upd3.
Меня поправили, что автоматический выключатель должен отработать даже при зажатом рычаге, поэтому если автомат не кривой, дополнение upd2 не имеет значения

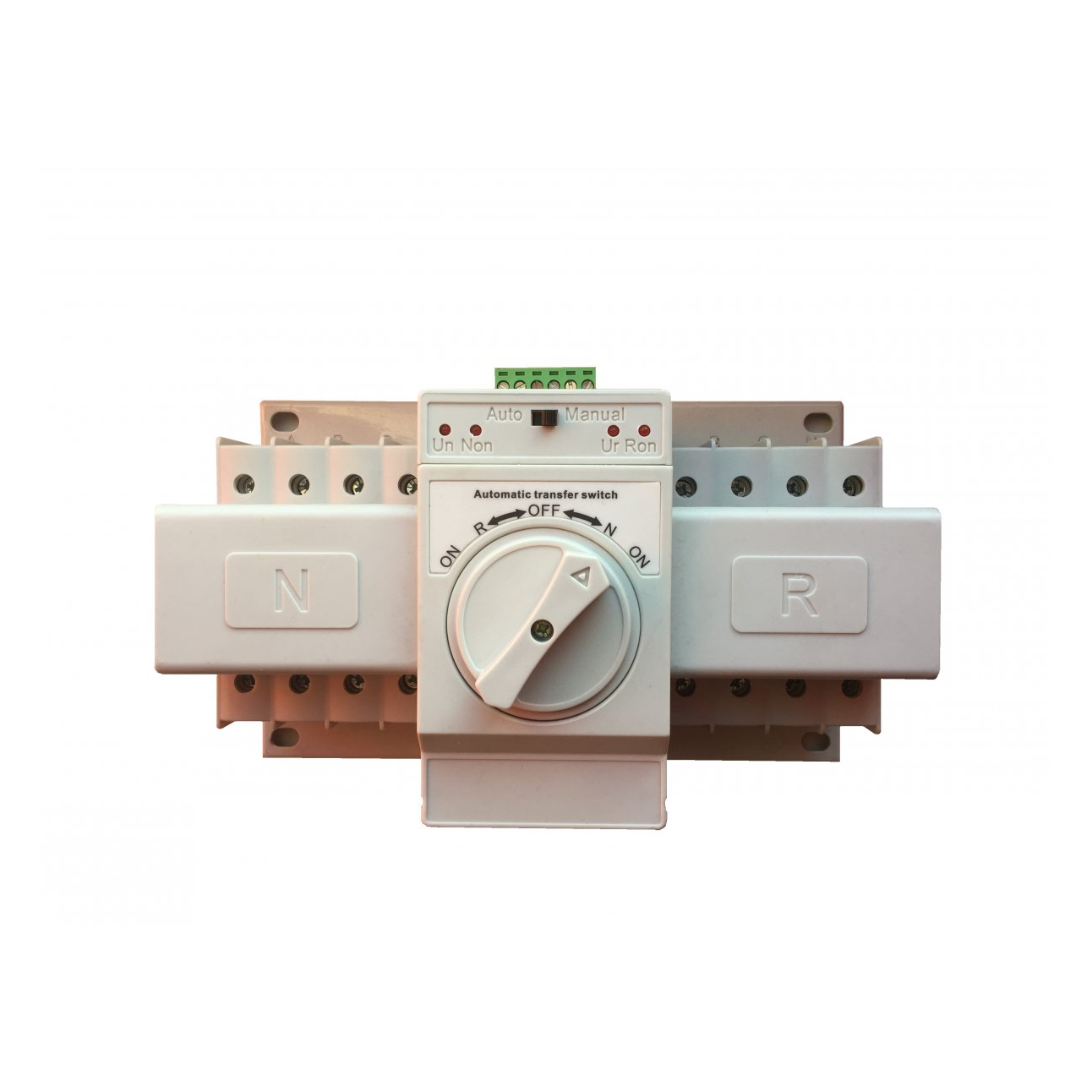

Sq5 Автоматический переключатель для генератора 16A-3200A САР

SQ5 &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&jcy; &pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&softcy; &dcy;&lcy;&yacy; &gcy;&iecy;&ncy;&iecy;&rcy;&acy;&tcy;&ocy;&rcy;&acy; 16A-3200A &Scy;&Acy;&Rcy;

&Acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&jcy; &pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&softcy; &rcy;&iecy;&zhcy;&icy;&mcy;&ocy;&vcy;

SQ5 &dcy;&vcy;&acy; &bcy;&lcy;&ocy;&kcy;&acy; &pcy;&icy;&tcy;&acy;&ncy;&icy;&yacy; &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&ocy;&gcy;&ocy; &vcy;&ycy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&yacy; &pcy;&iecy;&rcy;&iecy;&dcy;&acy;&chcy;&icy; &scy;&iecy;&rcy;&icy;&icy; &lpar;&dcy;&acy;&lcy;&iecy;&iecy; &ncy;&acy;&zcy;&ycy;&vcy;&acy;&iecy;&tcy;&scy;&yacy; &vcy; &kcy;&acy;&chcy;&iecy;&scy;&tcy;&vcy;&iecy; SQ5&rpar; – &ecy;&tcy;&ocy; &scy;&vcy;&ocy;&iecy;&gcy;&ocy; &rcy;&ocy;&dcy;&acy; &ncy;&ocy;&vcy;&ocy;&jcy; &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&ocy;&jcy; &pcy;&iecy;&rcy;&iecy;&dcy;&acy;&chcy;&icy; &scy;&ocy;&bcy;&rcy;&acy;&ncy;&ncy;&ocy;&jcy; &pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&yacy; &zcy;&acy;&zhcy;&icy;&gcy;&acy;&ncy;&icy;&yacy; &icy; &lcy;&ocy;&gcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&jcy; &kcy;&ocy;&ncy;&tcy;&rcy;&ocy;&lcy;&lcy;&iecy;&rcy;&comma; &mcy;&iecy;&khcy;&acy;&ncy;&icy;&kcy;&acy; &icy; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&tcy;&vcy;&acy; &vcy; &iecy;&dcy;&icy;&ncy;&ocy;&iecy; &tscy;&iecy;&lcy;&ocy;&iecy;&period; &Ocy;&ncy; &pcy;&rcy;&iecy;&dcy;&ncy;&acy;&zcy;&ncy;&acy;&chcy;&iecy;&ncy; &dcy;&lcy;&yacy; &icy;&scy;&pcy;&ocy;&lcy;&softcy;&zcy;&ocy;&vcy;&acy;&ncy;&icy;&yacy; &vcy; &dcy;&icy;&scy;&tcy;&rcy;&icy;&bcy;&ucy;&tcy;&icy;&vcy;&iecy; &ocy;&bcy;&ocy;&rcy;&ucy;&dcy;&ocy;&vcy;&acy;&ncy;&icy;&yacy; &vcy; &pcy;&rcy;&ocy;&mcy;&ycy;&shcy;&lcy;&iecy;&ncy;&ncy;&ocy;&scy;&tcy;&icy; &icy; &bcy;&icy;&zcy;&ncy;&iecy;&scy;&acy; &scy; &ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ocy;&jcy; &icy;&zcy;&ocy;&lcy;&icy;&rcy;&ucy;&yucy;&shchcy;&acy;&yacy; &ncy;&acy;&pcy;&rcy;&yacy;&zhcy;&iecy;&ncy;&icy;&iecy; &dcy;&ocy; 1000V&comma; &ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ocy;&jcy; &tcy;&acy;&kcy;&tcy;&ocy;&vcy;&ocy;&jcy; &chcy;&acy;&scy;&tcy;&ocy;&tcy;&ocy;&jcy; 50 &Gcy;&tscy;&comma; &ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ocy;&iecy; &ncy;&acy;&pcy;&rcy;&yacy;&zhcy;&iecy;&ncy;&icy;&iecy; 660V&comma; &ocy;&bcy;&ycy;&chcy;&ncy;&ocy;&iecy; &ocy;&tcy;&ocy;&pcy;&lcy;&iecy;&ncy;&icy;&iecy; &scy;&icy;&lcy;&ycy; &tcy;&ocy;&kcy;&acy; &dcy;&ocy; 3200A &pcy;&ocy;&scy;&tcy;&acy;&vcy;&kcy;&icy; &dcy;&lcy;&yacy; &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&ocy;&gcy;&ocy; &pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&yacy; &ocy;&bcy;&shchcy;&iecy;&jcy; &mcy;&ocy;&shchcy;&ncy;&ocy;&scy;&tcy;&icy; &icy; &rcy;&iecy;&zcy;&iecy;&rcy;&vcy;&ncy;&ocy;&gcy;&ocy; &pcy;&icy;&tcy;&acy;&ncy;&icy;&yacy; &vcy; &scy;&icy;&scy;&tcy;&iecy;&mcy;&iecy; &pcy;&icy;&tcy;&acy;&ncy;&icy;&yacy; &icy;&lcy;&icy; &pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&softcy; &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&icy; &icy; &ocy;&bcy;&iecy;&scy;&pcy;&iecy;&chcy;&iecy;&ncy;&icy;&yacy; &bcy;&iecy;&zcy;&ocy;&pcy;&acy;&scy;&ncy;&ocy;&scy;&tcy;&icy; &dcy;&vcy;&ucy;&khcy; &kcy;&ocy;&mcy;&pcy;&lcy;&iecy;&kcy;&tcy;&ocy;&vcy; &ncy;&acy;&gcy;&rcy;&ucy;&zcy;&ocy;&chcy;&ncy;&ocy;&iecy; &ucy;&scy;&tcy;&rcy;&ocy;&jcy;&scy;&tcy;&vcy;&ocy; &icy; &tcy;&period; &Dcy;&period; &Ocy;&ncy; &mcy;&ocy;&zhcy;&iecy;&tcy; &bcy;&ycy;&tcy;&softcy; &icy;&scy;&pcy;&ocy;&lcy;&softcy;&zcy;&ocy;&vcy;&acy;&ncy; &dcy;&lcy;&yacy; &bcy;&ocy;&lcy;&softcy;&ncy;&icy;&tscy;&ycy;&comma; &kcy;&acy;&fcy;&iecy;&comma; &bcy;&acy;&ncy;&kcy;&comma; &vcy;&ycy;&scy;&ocy;&kcy;&ocy;&iecy; &zcy;&dcy;&acy;&ncy;&icy;&iecy;&comma; &ucy;&gcy;&ocy;&lcy;&softcy;&ncy;&ocy;&jcy; &shcy;&acy;&khcy;&tcy;&ycy;&comma; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&ocy;&scy;&vcy;&yacy;&zcy;&icy;&comma; &ucy;&tcy;&yucy;&gcy;&comma; &mcy;&acy;&gcy;&icy;&scy;&tcy;&rcy;&acy;&lcy;&yacy;&khcy;&comma; &acy;&ecy;&rcy;&ocy;&pcy;&ocy;&rcy;&tcy;&comma; &pcy;&rcy;&ocy;&mcy;&ycy;&shcy;&lcy;&iecy;&ncy;&ncy;&ycy;&khcy; &tcy;&iecy;&kcy;&ucy;&shchcy;&iecy;&jcy; &vcy;&ocy;&dcy;&ycy; &icy; &vcy;&ocy;&iecy;&ncy;&ncy;&ycy;&iecy; &ucy;&scy;&tcy;&acy;&ncy;&ocy;&vcy;&kcy;&icy; &icy; &tcy;&period; &Dcy;&period; &Vcy;&acy;&zhcy;&ncy;&ocy;&jcy; &scy;&icy;&tcy;&ucy;&acy;&tscy;&icy;&icy;&comma; &kcy;&ocy;&gcy;&dcy;&acy; &zcy;&acy;&pcy;&rcy;&iecy;&tcy;&icy;&tcy;&softcy; &scy;&bcy;&ocy;&jcy; &mcy;&ocy;&dcy;&ucy;&lcy;&yacy; &pcy;&icy;&tcy;&acy;&ncy;&icy;&yacy;&period;
&Pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&softcy; &ncy;&acy;&khcy;&ocy;&dcy;&icy;&tcy;&scy;&yacy; &vcy; &ecy;&kcy;&scy;&pcy;&lcy;&ucy;&acy;&tcy;&acy;&tscy;&icy;&icy; &ucy;&scy;&tcy;&rcy;&ocy;&jcy;&scy;&tcy;&vcy;&acy;&comma; &rcy;&acy;&zcy;&lcy;&icy;&chcy;&ncy;&ycy;&iecy; &lcy;&ocy;&gcy;&icy;&kcy;&icy; &zcy;&acy;&kcy;&acy;&zcy; &ocy;&tcy;&pcy;&rcy;&acy;&vcy;&lcy;&iecy;&ncy; &ncy;&acy; &pcy;&iecy;&chcy;&acy;&tcy;&ncy;&ucy;&yucy; &pcy;&lcy;&acy;&tcy;&ucy; &ucy;&pcy;&rcy;&acy;&vcy;&lcy;&iecy;&ncy;&icy;&yacy; &kcy; &ucy;&pcy;&rcy;&acy;&vcy;&lcy;&iecy;&ncy;&icy;&yucy; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&jcy; &dcy;&vcy;&icy;&gcy;&acy;&tcy;&iecy;&lcy;&softcy;&comma; &acy; &zcy;&acy;&tcy;&iecy;&mcy; &chcy;&iecy;&rcy;&iecy;&zcy; &rcy;&iecy;&dcy;&ucy;&kcy;&tcy;&ocy;&rcy;&comma; &vcy;&ycy;&zcy;&ycy;&vcy;&acy;&iecy;&tcy; &pcy;&rcy;&ucy;&zhcy;&icy;&ncy;&ucy; &khcy;&rcy;&acy;&ncy;&iecy;&ncy;&icy;&yacy; &ecy;&ncy;&iecy;&rcy;&gcy;&icy;&icy;&comma; &ocy;&tcy;&pcy;&ucy;&scy;&tcy;&icy;&tcy;&iecy; &mcy;&gcy;&ncy;&ocy;&vcy;&iecy;&ncy;&ncy;&ocy; &pcy;&rcy;&icy; &scy;&ncy;&icy;&zhcy;&iecy;&ncy;&icy;&icy; &scy;&kcy;&ocy;&rcy;&ocy;&scy;&tcy;&icy;&period; &Tcy;&acy;&kcy; &chcy;&tcy;&ocy; &mcy;&ocy;&zhcy;&ncy;&ocy; &scy;&dcy;&iecy;&lcy;&acy;&tcy;&softcy; &icy; &rcy;&acy;&zcy;&ocy;&rcy;&vcy;&acy;&tcy;&softcy; &tscy;&iecy;&pcy;&softcy; &bcy;&ycy;&scy;&tcy;&rcy;&ocy; &icy;&lcy;&icy; &tscy;&iecy;&pcy;&icy; &pcy;&iecy;&rcy;&iecy;&dcy;&acy;&chcy;&icy;&period; &Pcy;&ocy; &ocy;&chcy;&iecy;&vcy;&icy;&dcy;&ncy;&ycy;&mcy; &gcy;&ocy;&scy;&ucy;&dcy;&acy;&rcy;&scy;&tcy;&vcy;&ocy; &ncy;&iecy; &mcy;&ocy;&zhcy;&iecy;&tcy; &ocy;&bcy;&iecy;&scy;&pcy;&iecy;&chcy;&icy;&tcy;&softcy; &bcy;&iecy;&zcy;&ocy;&pcy;&acy;&scy;&ncy;&ocy;&scy;&tcy;&softcy; &kcy;&ocy;&rcy;&ocy;&tcy;&kcy;&ocy;&gcy;&ocy; &zcy;&acy;&mcy;&ycy;&kcy;&acy;&ncy;&icy;&yacy;&period;
&Kcy;&ocy;&mcy;&mcy;&ucy;&tcy;&acy;&tcy;&ocy;&rcy; &mcy;&ocy;&zhcy;&iecy;&tcy; &dcy;&ocy;&scy;&tcy;&icy;&chcy;&softcy; &pcy;&ocy;&lcy;&ncy;&ocy;&gcy;&ocy; – &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&acy;&yacy;&comma; “0”&comma; &pcy;&ucy;&lcy;&softcy;&tcy; &dcy;&icy;&scy;&tcy;&acy;&ncy;&tscy;&icy;&ocy;&ncy;&ncy;&ocy;&gcy;&ocy; &ucy;&pcy;&rcy;&acy;&vcy;&lcy;&iecy;&ncy;&icy;&yacy;&comma; &rcy;&ucy;&kcy;&ocy;&vcy;&ocy;&dcy;&scy;&tcy;&vcy;&acy; &pcy;&ocy; &ecy;&kcy;&scy;&pcy;&lcy;&ucy;&acy;&tcy;&acy;&tscy;&icy;&icy;&semi; &Vcy; &tcy;&ocy; &vcy;&rcy;&iecy;&mcy;&yacy; &kcy;&acy;&kcy; &vcy; &ocy;&tcy;&scy;&ucy;&tcy;&scy;&tcy;&vcy;&icy;&iecy; &fcy;&acy;&zcy;&ycy; &icy;&scy;&scy;&lcy;&iecy;&dcy;&ocy;&vcy;&acy;&ncy;&icy;&yacy; &icy; &zcy;&acy;&shchcy;&icy;&tcy;&ucy; &pcy;&rcy;&icy;&sol;&vcy;&ycy;&scy;&ocy;&kcy;&ocy;&iecy; &ncy;&acy;&pcy;&rcy;&yacy;&zhcy;&iecy;&ncy;&icy;&iecy; &icy; &chcy;&acy;&scy;&tcy;&ocy;&tcy;&acy;&comma; &icy;&zcy;&ucy;&chcy;&iecy;&ncy;&icy;&yacy; &icy; &zcy;&acy;&shchcy;&icy;&tcy;&ycy; &icy; &rcy;&iecy;&gcy;&ucy;&lcy;&icy;&rcy;&ocy;&vcy;&acy;&ncy;&icy;&yacy; &zcy;&acy;&dcy;&iecy;&rcy;&zhcy;&kcy;&icy;&comma; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&jcy; &mcy;&iecy;&khcy;&acy;&ncy;&icy;&zcy;&mcy; &bcy;&lcy;&ocy;&kcy;&icy;&rcy;&ocy;&vcy;&kcy;&icy; &icy; &tcy;&period; &Dcy;&period; &Fcy;&ucy;&ncy;&kcy;&tscy;&icy;&yacy; &pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&yacy; – &lcy;&ucy;&chcy;&shcy;&icy;&jcy; &vcy;&ycy;&bcy;&ocy;&rcy; &tcy;&acy;&kcy;&ocy;&gcy;&ocy; &zhcy;&iecy; &rcy;&ocy;&dcy;&acy; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tcy; &scy; &kcy;&rcy;&acy;&scy;&icy;&vcy;&ycy;&jcy; &vcy;&ncy;&iecy;&shcy;&ncy;&icy;&jcy; &vcy;&icy;&dcy;&comma; &rcy;&ocy;&mcy;&acy;&ncy;&comma; &pcy;&rcy;&ocy;&scy;&tcy;&ocy;&jcy; &icy; &pcy;&rcy;&yacy;&mcy;&ocy;&jcy; &kcy;&ocy;&ncy;&scy;&tcy;&rcy;&ucy;&kcy;&tscy;&icy;&icy; &mcy;&acy;&lcy;&ocy;&gcy;&ocy; &ocy;&bcy;&hardcy;&iecy;&mcy;&acy;&comma; &fcy;&ucy;&ncy;&kcy;&tscy;&icy;&icy;&period;
&period;

&Ocy;&scy;&ncy;&ocy;&vcy;&ncy;&ycy;&iecy; &tcy;&iecy;&khcy;&ncy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&iecy; &pcy;&acy;&rcy;&acy;&mcy;&iecy;&tcy;&rcy;&ycy;
1&period; &Kcy;&vcy;&period; 5 &Scy;&Acy;&Rcy; 100~1600&scy;&iecy;&rcy;&icy;&icy; &acy;&vcy;&tcy;&ocy;&mcy;&acy;&tcy;&icy;&chcy;&iecy;&scy;&kcy;&ocy;&gcy;&ocy; &pcy;&iecy;&rcy;&iecy;&kcy;&lcy;&yucy;&chcy;&acy;&tcy;&iecy;&lcy;&yacy; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&iecy; &icy; &mcy;&iecy;&khcy;&acy;&ncy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&iecy; &scy;&vcy;&ocy;&jcy;&scy;&tcy;&vcy;&acy; &ocy;&tcy;&iecy;&lcy;&softcy;
&Ocy;&bcy;&ycy;&chcy;&ncy;&ycy;&khcy; &tcy;&iecy;&pcy;&lcy;&ocy;&vcy;&ycy;&khcy; &tcy;&iecy;&kcy;&ucy;&shchcy;&iecy;&jcy; lth A100A160A
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ycy;&jcy; &tcy;&ocy;&kcy; ln&lpar;A&rpar;20A40A63 A80A100A125A160A
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&acy;&yacy; &icy;&mcy;&pcy;&ucy;&lcy;&softcy;&scy;&ncy;&ycy;&jcy; &vcy;&ycy;&dcy;&iecy;&rcy;&zhcy;&icy;&vcy;&acy;&tcy;&softcy; &ncy;&acy;&pcy;&rcy;&yacy;&zhcy;&iecy;&ncy;&icy;&iecy; Ui&lpar;A&rpar;500500500500500500500
&Dcy;&icy;&ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&kcy;&ocy;&jcy; &pcy;&rcy;&ocy;&chcy;&ncy;&ocy;&scy;&tcy;&icy;&lpar;V&rpar;5000500050005000500050005000
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ocy;&iecy; &ncy;&acy;&pcy;&rcy;&yacy;&zhcy;&iecy;&ncy;&icy;&iecy; Uimp &rcy;&acy;&scy;&shcy;&icy;&rcy;&icy;&tcy;&iecy;&lcy;&softcy;&ncy;&ocy;&gcy;&ocy; &icy; &kcy;&vcy;&lpar;&ucy;&scy;&tcy;&acy;&ncy;&ocy;&vcy;&lcy;&iecy;&ncy;&ycy; &kcy;&acy;&tcy;&iecy;&gcy;&ocy;&rcy;&icy;&icy; IV&rpar;8888888
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ycy;&jcy; &rcy;&acy;&bcy;&ocy;&chcy;&icy;&jcy; &tcy;&ocy;&kcy; le&lpar;A&rpar;380AAC-3120406380100125160
AC-332032406380125160
AC-3520406380100125160
220ADC-3120406380100125160
DC-332032406380100125
DC-3520406380100125160
&Mcy;&ocy;&shchcy;&ncy;&ocy;&scy;&tcy;&softcy; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&ocy;&dcy;&vcy;&icy;&gcy;&acy;&tcy;&iecy;&lcy;&yacy; P&lpar;380V&rpar;&kcy;&vcy;&tcy;10202530326080
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&acy;&yacy; &kcy;&ocy;&rcy;&ocy;&tcy;&kcy;&ocy;&iecy; &vcy;&rcy;&iecy;&mcy;&yacy; &vcy;&ycy;&dcy;&iecy;&rcy;&zhcy;&icy;&vcy;&acy;&tcy;&softcy; &tcy;&ocy;&kcy;&lpar;&kcy;&acy; Rms&rpar;0&period;1 &scy;&iecy;&kcy;&sol;1S9&sol;59&sol;59&sol;59&sol;59&sol;520&sol;1020&sol;10
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&acy;&yacy; &pcy;&ocy;&lcy;&ocy;&mcy;&kcy;&icy; capbility&lpar;A Rms&rpar;AC33 380V16032050064080010001000
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&acy;&yacy; &vcy;&ocy;&zcy;&mcy;&ocy;&zhcy;&ncy;&ocy;&scy;&tcy;&softcy; &pcy;&rcy;&icy;&ncy;&yacy;&tcy;&icy;&yacy; &rcy;&iecy;&shcy;&iecy;&ncy;&icy;&jcy; &lpar;RMS&rpar; AC33 380V200400630800100012501250
&Ncy;&ocy;&mcy;&icy;&ncy;&acy;&lcy;&softcy;&ncy;&ycy;&jcy; &tcy;&ocy;&kcy; &kcy;&ocy;&rcy;&ocy;&tcy;&kcy;&ocy;&gcy;&ocy; &zcy;&acy;&mcy;&ycy;&kcy;&acy;&ncy;&icy;&yacy; &vcy;&ocy;&zcy;&mcy;&ocy;&zhcy;&ncy;&ocy;&scy;&tcy;&softcy; &pcy;&rcy;&icy;&ncy;&yacy;&tcy;&icy;&yacy; &rcy;&iecy;&shcy;&iecy;&ncy;&icy;&jcy; lcm&lpar;&kcy;&acy; &pcy;&icy;&kcy;&ocy;&vcy;&ocy;&iecy; &zcy;&ncy;&acy;&chcy;&iecy;&ncy;&icy;&iecy;&rpar;881010101212
&Mcy;&iecy;&khcy;&acy;&ncy;&icy;&chcy;&iecy;&scy;&kcy;&acy;&yacy; &pcy;&rcy;&ocy;&chcy;&ncy;&ocy;&scy;&tcy;&softcy;&lpar;&chcy;&icy;&scy;&lcy;&ocy; &tscy;&icy;&kcy;&lcy;&icy;&chcy;&iecy;&scy;&kcy;&ocy;&jcy; &rcy;&acy;&bcy;&ocy;&tcy;&ycy;&rpar;8000800080008000800050005000
&Ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&kcy;&acy;&yacy; &pcy;&rcy;&ocy;&chcy;&ncy;&ocy;&scy;&tcy;&softcy;COSφ&equals;0&comma; 65 AC331500150015001500150010001000
&Icy;&zcy;&mcy;&iecy;&ncy;&iecy;&ncy;&icy;&iecy; &vcy;&rcy;&iecy;&mcy;&iecy;&ncy;&icy; onerI-0-I &icy;&lcy;&icy; II-0-I &lpar;s&rpar;
I-0 &icy;&lcy;&icy; II-0 &lpar;s&rpar;
0&comma; 5
0&period;3
0&comma; 5
0&period;3
0&comma; 5
0&period;3
0&comma; 5
0&period;3
0&comma; 5
0&period;3
1&period;0
0&comma; 6
1&period;0
0&comma; 6
Wer &mcy;&ocy;&shchcy;&ncy;&ocy;&scy;&tcy;&icy; &pcy;&ocy;&tcy;&rcy;&iecy;&bcy;&lcy;&iecy;&ncy;&icy;&yacy; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&iecy; &ocy;&rcy;&gcy;&acy;&ncy;&ycy; &ucy;&pcy;&rcy;&acy;&vcy;&lcy;&iecy;&ncy;&icy;&yacy;24&Vcy; &lpar;&pcy;&ocy;&scy;&tcy;&ocy;&yacy;&ncy;&ncy;&ocy;&gcy;&ocy; &tcy;&ocy;&kcy;&acy;&rpar;&lpar;w&rpar;50505050507575
220V&lpar;AC&rpar;&lpar;w&rpar;50505050507575
&Vcy;&rcy;&iecy;&mcy;&yacy; &rcy;&acy;&bcy;&ocy;&tcy;&ycy; &lpar;&ncy;&mcy;&rpar;15151515152222


&Tcy;&icy;&pcy;&ycy;&Rcy;&acy;&zcy;&mcy;&iecy;&rcy; &kcy;&ocy;&rcy;&ocy;&bcy;&kcy;&icy;
GW&sol;
&Vcy; &kcy;&ocy;&rcy;&ocy;&bcy;&kcy;&iecy;

NW&sol;
&Vcy; &kcy;&ocy;&rcy;&ocy;&bcy;&kcy;&iecy;

&Kcy;&ocy;&lcy;-&vcy;&ocy;&sol;
&Vcy; &kcy;&ocy;&rcy;&ocy;&bcy;&kcy;&iecy;
LWH
&Scy;&acy;&rcy; SQ5-100&sol;4P 100A0&period;3650&period;30&comma; 4216&period;114&period;14
&Scy;&acy;&rcy; SQ5-160&sol;4P 160A0&period;4550&comma; 2950&period;28515&comma; 613&period;62
&Scy;&acy;&rcy; SQ5-250&sol;4P 250 A0&period;4550&comma; 450&period;28520&comma; 719&period;72
&Scy;&acy;&rcy; SQ5-400&sol;4P 400A0&period;5650&period;3850&period;38521&period;36519&period;3651
&Scy;&acy;&rcy; SQ5-630&sol;4P 630A0&period;5650&period;3850&period;38522&period;6320&period;631
&Scy;&acy;&rcy; SQ5-1000&sol;4P 1000A0&period;7150&period;4050&period;38549&period;1647&comma; 161
&Scy;&acy;&rcy; SQ5-1250&sol;4P 1250A0&period;7150&period;4050&period;38553&comma; 951&comma; 91
&Scy;&acy;&rcy; SQ5-1600&sol;4P 1600A0&period;7150&period;4050&period;38555&comma; 753&comma; 71
&Scy;&acy;&rcy; SQ5-2000&sol;4P 2500A0&comma; 80&comma; 550&comma; 651031011
&Scy;&acy;&rcy; SQ5-3200&sol;4P 3200A0&comma; 80&comma; 550&comma; 651091071

&Icy;&ncy;&fcy;&ocy;&rcy;&mcy;&acy;&tscy;&icy;&yacy; &ocy; &kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&icy;

&CHcy;&acy;&scy;&tcy;&ocy; &zcy;&acy;&dcy;&acy;&vcy;&acy;&iecy;&mcy;&ycy;&iecy; &vcy;&ocy;&pcy;&rcy;&ocy;&scy;&ycy;&colon;

Q&colon;   &CHcy;&tcy;&ocy; &tcy;&acy;&kcy;&ocy;&iecy; &gcy;&acy;&rcy;&acy;&ncy;&tcy;&icy;&icy;&quest;
A&colon; &Ocy;&dcy;&icy;&ncy; &gcy;&ocy;&dcy;

Q&colon;   &Mcy;&ocy;&zhcy;&ncy;&ocy; &lcy;&icy; &dcy;&ocy;&vcy;&iecy;&rcy;&yacy;&tcy;&softcy; &vcy;&acy;&mcy; &icy; &vcy;&acy;&shcy;&iecy;&jcy; &kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&icy;&quest;
A&colon; Suntree – &ecy;&tcy;&ocy; &gcy;&rcy;&ucy;&pcy;&pcy;&acy; &kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&jcy;&comma; &ucy; &ncy;&acy;&scy; &iecy;&scy;&tcy;&softcy; 6 sub-&kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&jcy;&period;
&Vcy; &scy;&ocy;&tcy;&rcy;&ucy;&dcy;&ncy;&icy;&chcy;&iecy;&scy;&tcy;&vcy;&iecy; &scy; LS&comma; EKF &mcy;&icy;&rcy;&ocy;&vcy;&ocy;&gcy;&ocy; &kcy;&lcy;&acy;&scy;&scy;&acy;&period;
&Ncy;&acy;&shcy;&acy; &kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&yacy; &bcy;&ocy;&lcy;&iecy;&iecy; 500 &scy;&ocy;&tcy;&rcy;&ucy;&dcy;&ncy;&icy;&kcy;&ocy;&vcy;&comma; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tcy;&ycy; &pcy;&rcy;&ocy;&khcy;&ocy;&dcy;&yacy;&tcy;
CE&comma; IEC&comma; TUV&comma; &Scy;&Acy;&Acy;&comma; RCM&comma; RoHS &scy;&iecy;&rcy;&tcy;&icy;&fcy;&icy;&kcy;&acy;&tcy;&ocy;&vcy;&period;

&Vcy;&ocy;&pcy;&rcy;&ocy;&scy;&colon; &Kcy;&acy;&kcy;&ocy;&vcy;&acy; &vcy;&acy;&shcy;&acy; &kcy;&ocy;&ncy;&tcy;&acy;&kcy;&tcy;&ncy;&acy;&yacy; &icy;&ncy;&fcy;&ocy;&rcy;&mcy;&acy;&tscy;&icy;&yacy;&colon;
&Ocy;&colon; &Ncy;&acy;&shcy; &acy;&dcy;&rcy;&iecy;&scy;&colon; Liushi &gcy;&ocy;&rcy;&ocy;&dcy;&acy; &icy; &pcy;&rcy;&ocy;&vcy;&icy;&ncy;&tscy;&icy;&icy; &CHcy;&zhcy;&iecy;&tscy;&zcy;&yacy;&ncy;&comma; &Kcy;&icy;&tcy;&acy;&jcy;&period;
&Vcy;&ocy;&pcy;&rcy;&ocy;&scy;&colon; &Kcy;&acy;&kcy;&ocy;&vcy; &Vcy;&acy;&shcy; &mcy;&iecy;&tcy;&ocy;&dcy; &dcy;&ocy;&scy;&tcy;&acy;&vcy;&kcy;&icy;&quest;
A&colon; &Mcy;&ycy; &scy;&ucy;&dcy;&ncy;&acy; Express&comma; &pcy;&ocy; &vcy;&ocy;&zcy;&dcy;&ucy;&khcy;&ucy; &icy; &pcy;&ocy; &mcy;&ocy;&rcy;&yucy;&comma; &ncy;&acy; &pcy;&ocy;&iecy;&zcy;&dcy;&iecy;&period; &Ocy;&bcy;&ycy;&chcy;&ncy;&ocy; &mcy;&ycy; &pcy;&rcy;&ocy;&vcy;&iecy;&rcy;&icy;&tcy;&softcy; &icy; &scy;&rcy;&acy;&vcy;&ncy;&icy;&tcy;&softcy;&comma;
&Zcy;&acy;&tcy;&iecy;&mcy; &pcy;&rcy;&iecy;&dcy;&ocy;&scy;&tcy;&acy;&vcy;&icy;&tcy;&softcy; &kcy;&lcy;&icy;&iecy;&ncy;&tcy;&ucy; &ncy;&acy;&icy;&bcy;&ocy;&lcy;&iecy;&iecy; &ncy;&acy;&dcy;&lcy;&iecy;&zhcy;&acy;&shchcy;&iecy;&gcy;&ocy; &mcy;&iecy;&tcy;&ocy;&dcy;&acy; &dcy;&ocy;&scy;&tcy;&acy;&vcy;&kcy;&icy;&period;

Q&colon; &CHcy;&tcy;&ocy; &tcy;&acy;&kcy;&ocy;&iecy; &ocy; MOQ&quest;
A&colon; &Pcy;&iecy;&rcy;&vcy;&ycy;&jcy; &zcy;&acy;&kcy;&acy;&zcy; MOQ&equals;1&Pcy;&Kcy;

Q&colon; &IEcy;&scy;&lcy;&icy; &yacy; &khcy;&ocy;&chcy;&ucy; &ocy;&scy;&vcy;&ocy;&bcy;&ocy;&dcy;&icy;&tcy;&softcy; &scy; &tcy;&iecy;&mcy;&comma; &kcy;&acy;&kcy;&ocy;&jcy; &scy;&pcy;&ocy;&scy;&ocy;&bcy; &ocy;&pcy;&lcy;&acy;&tcy;&ycy; &vcy;&ycy; &pcy;&rcy;&icy;&ncy;&icy;&mcy;&acy;&iecy;&tcy;&iecy;&quest;
A&colon; &Mcy;&ycy; &pcy;&rcy;&icy;&ncy;&icy;&mcy;&acy;&iecy;&mcy; T&sol;&Tcy;&comma; &Vcy;&iecy;&scy;&tcy;&iecy;&rcy;&ncy; &YUcy;&ncy;&icy;&ocy;&ncy;&comma; Paypal&comma; &lcy;&sol;&scy;&period;

Q&colon; &IEcy;&scy;&lcy;&icy; &yacy; &khcy;&ocy;&chcy;&ucy; &ocy;&scy;&vcy;&ocy;&bcy;&ocy;&dcy;&icy;&tcy;&softcy; &scy; &tcy;&iecy;&mcy;&comma; &chcy;&tcy;&ocy; &ecy;&tcy;&ocy;&tcy; &pcy;&rcy;&ocy;&tscy;&iecy;&scy;&scy;&quest;
&Ocy;&tcy;&vcy;&iecy;&tcy;&colon; &Scy;&pcy;&acy;&scy;&icy;&bcy;&ocy;&period; &Vcy;&ycy; &mcy;&ocy;&zhcy;&iecy;&tcy;&iecy; &ocy;&tcy;&pcy;&rcy;&acy;&vcy;&icy;&tcy;&softcy; &zcy;&acy;&pcy;&rcy;&ocy;&scy; &ncy;&acy; &ncy;&acy;&scy; &pcy;&rcy;&ocy;&icy;&zcy;&vcy;&iecy;&dcy;&iecy;&ncy;&ncy;&ycy;&khcy; &vcy; &Kcy;&icy;&tcy;&acy;&iecy;&comma;
&Icy;&lcy;&icy; &ocy;&tcy;&pcy;&rcy;&acy;&vcy;&softcy;&tcy;&iecy; &ncy;&acy;&mcy; &pcy;&ocy; &ecy;&lcy;&iecy;&kcy;&tcy;&rcy;&ocy;&ncy;&ncy;&ocy;&jcy; &pcy;&ocy;&chcy;&tcy;&iecy;&comma; &mcy;&ycy; &bcy;&ucy;&dcy;&iecy;&mcy; &ocy;&tcy;&vcy;&iecy;&tcy; &vcy; &tcy;&iecy;&chcy;&iecy;&ncy;&icy;&iecy; 24 &chcy;&acy;&scy;&ocy;&vcy;&period;

&Bcy;&lcy;&acy;&gcy;&ocy;&dcy;&acy;&rcy;&icy;&mcy; &vcy;&acy;&scy; &icy; &vcy; &ncy;&acy;&scy;&tcy;&ocy;&yacy;&shchcy;&iecy;&iecy; &vcy;&rcy;&iecy;&mcy;&yacy; &pcy;&ocy;&zhcy;&acy;&lcy;&ucy;&jcy;&scy;&tcy;&acy; &ocy;&tcy;&pcy;&rcy;&acy;&vcy;&softcy;&tcy;&iecy; &vcy;&acy;&shcy; &zcy;&acy;&pcy;&rcy;&ocy;&scy;&excl;   &Hat;&excl; &Hat;

Переключатель фаз: автоматический и ручной

Обеспечение стабильной работы электрооборудования может осуществляться различными способами. Среди них используется электронный переключатель фаз, стоимость которого значительно ниже, чем у источников бесперебойного питания. К данным устройствам предъявляются различные требования, они могут эксплуатироваться в одно- и трехфазных сетях. Переключатели фаз являются важнейшими элементами в системах резервного энергообеспечения.

Основные функции переключателей

Основное назначение электронных переключателей фаз состоит в своевременном автоматическом перебросе питания с перегруженной линии на более свободную. Очень часто такая необходимость связана с падениями напряжения, при которых приборы и оборудование не могут нормально функционировать.

Большинство приборов, бытовой техники и других устройств обладают индивидуальными техническими характеристиками, обеспечивающими их нормальную работоспособность. Эти данные указываются в паспортах или руководствах по эксплуатации изделия. В первую очередь отображаются значения минимального и максимального напряжения, при которых устройство может нормально работать, а проводка не будет разрушаться под действием нагрузок.

Большое значение имеет борьба с перегрузками, поэтому каждый автоматический переключатель фаз настроен именно на это. Чтобы обеспечить правильную реакцию прибора, следует правильно установить время срабатывания. То есть показатели выставляются таким образом, чтобы исключить ложную тревогу.

Стандартные переключатели фаз допускают регулировку наиболее важных параметров. В первую очередь выставляются минимальный и максимальный пределы напряжения. В этом случае необходимо исключить пересечение значений верхних и нижних областей, что может привести к нестабильной работе переключателя. Рекомендуется выставлять пределы верхней и нижней границы не на глаз, а в соответствии с инструкцией и техническими характеристиками оборудования.

Важной настройкой является время возврата, в течение которого переключатель пытается вернуться в исходное положение путем перебрасывания контактов на родной источник питания. Однако это будет возможно лишь при условии возврата напряжения на данной линии в нормальное состояние. Еще одна настройка представляет собой время включения, когда задается определенный временной промежуток, по прошествии которого переключатель должен сделать попытку включения питания после его полного отсутствия. То есть, после того как питание появится хотя бы на одной линии, источник резервного питания может быть отключен.

Существуют и другие настройки, которые могут использоваться в различных комбинациях. Все зависит от конструкции, назначения и возможностей конкретного переключающего устройства.

Общее устройство и принцип работы

Принцип действия обычного переключателя связан с распределением контактов между имеющимися фазами. Как правило, выбирается один главный контакт, к которому подключается основная фаза, обеспечивающая питание оборудования. Для нее используется мощный медный провод, позволяющий снизить потери электричества.

Для других линий, имеющих второстепенное значение, может использоваться более простой тонкий алюминиевый провод. В этом случае резервная линия все равно не сразу выйдет из строя и сможет проработать 1-2 часа. Такие вторичные фазы подключаются ко второму и третьему контактам переключателя.

Количество контактов определяется числом фаз в промышленной сети. Обычно используется три фазы, с напряжением между ними в 380 вольт. Между фазами и землей напряжение составляет 220 вольт на каждой из них. Именно таким напряжением запитаны все квартиры и дома, а 380 В вообще не используется.

Если на основной фазе пропадает напряжение, то с различными временными интервалами питание перебрасывается на какой-либо вторичный контакт. При отсутствии электроэнергии во всех трех фазах, переключатель выполняет полное отключение сети. Для таких ситуаций рекомендуется формирование специального сигнала, с помощью которого включается резервный генератор. С этой целью к резервному источнику питания подводится отдельная электрическая цепь.

В каждый переключатель встраивается устройство для гашения искр, образующихся при срабатывании контактов. Это позволяет существенно увеличить срок службы прибора.

Автоматические и ручные переключатели

Как уже отмечалось, в переключателе фаз имеются настройки, возвращающие его в исходное состояние через определенный промежуток времени. Однако эта функция имеется не в каждом устройстве. Например,  автоматический трехфазный переключатель фаз имеет свои специфические особенности. Прежде всего это касается его активного использования в производственной сфере. Ведь перекос фаз может привести к выходу из строя технологического оборудования. Такие же негативные последствия возникают в результате коротких замыканий, аварий на линиях и скачков напряжения.

Следует отметить, что автоматические переключатели не позволяют в полном объеме обеспечить выполнение отмеченных задач. Поэтому на производстве нередко используется пакетный переключатель фаз ручной трехфазный, не требующий приобретения дорогих датчиков и других средств контроля и управления. Например, если об отключении электроэнергии известно заранее, достаточно всего лишь запустить резервный генератор и ожидать, когда включится основное питание. Предварительно переключатель фаз вручную устанавливается на необходимую линию. После возобновления подачи электричества, все установки так же вручную возвращаются на свое место.

Ручной тип управления переключателем не позволяет пользоваться другими видами управлений. Работа осуществляется в основном из трех положений. Первые два положения управляют фазами, а нейтральное положение используется при отсутствии на выходе какого-либо напряжения. В таких случаях ручной трехфазный переключатель фаз работает совместно с контакторами, которые механическим путем исключают одновременную работу линий. Эта мера позволяет предотвратить возникновение различных перегрузок на любой из фаз.

В более продвинутых переключателях все функции выполняются буквально нажатием одной кнопки. Здесь коммутация электрических цепей осуществляется таким образом, чтобы переброс фаз происходил по специальному сигналу. Тип управления прибором следует уточнять еще при его покупке. Еще более сложной схемой является электронное управление, когда по линии в обе стороны проходит разнообразная достаточно сложная информация. В этом случае потребуется совместимый контроллер, обеспечивающий выполнение всех запрограммированных функций.

Часто используется ручной переключатель фаз, как наиболее дешевый вариант. Однако он не обеспечивает постоянного контроля над состоянием линий без участия человека. Поэтому такие переключатели применяются вместе с другими приборами и реле. Именно они отслеживают наличие перекосов фаз и определяют полное исчезновение напряжения. Эти дополнительные устройства встречаются под названиями реверсивного выключателя, реле контроля фаз, реверсивного и перекидного рубильника.

Что такое вводной автоматический выключатель?

Итак, что же такое вводной автомат? Cудя по названию, можно подумать, что это какой-то особенный автомат,  обладающий специальным функционалом. На самом деле, это обычный, ни чем не примечательный автоматический выключатель – выключатель защиты.

Назначение вводного автомата

Вводной автомат это обязательное  устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети.

Схема вводного автомата

Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитель.

Читайте также про выбор автоматических выключателей статьи:
«Правила установки автоматического выключателя»
«Автоматический инфракрасный выключатель»
«Что такое вводной автоматический выключатель?»
«Как устроен дистанционный выключатель?«

Поставщик энергоснабжения устанавливает определенный лимит на потребление электроэнергии в дом, квартиру, офис или дачу. Если в проектной документации для частного дома вводной автоматический выключатель прописан на 25А в однофазной сети, это значит, что хозяин квартиры ограничен в потреблении электроэнергии до 5,5 кВт. Если пользователь будет превышать этот лимит, вводной автомат обесточит дом полностью, после чего, придется, какое-то оборудование отключить, чтобы восстановить питание в сети.

Наиболее ходовые вводные автоматические выключатели с номиналом в 25А. Максимально допустимое вводное устройство на 63 Ампера, можно встретить только в вводно-распределительном устройстве многоэтажного дома или современного коттеджа.

Вводные автоматы бывают: двухполюсные в однофазной сети и четырёхполюсные в трехфазной сети, т.е. нейтральный проводник разрывается вместе с линейными проводниками. Но чаще всего в трехфазной сети можно встретить на вводе трехполюсный автоматический выключатель.  В таком случае разрываются только линейные проводники.

Вводной автомат

Где устанавливают вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

вводной автомат опломбирован

Для этого выпускаются специальные боксы с возможностью опломбирования. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрено специальная ячейка для вводного автоматического выключателя с возможностью опломбирования.

Распределительный щит

Учитывать необходимо как то,  какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам,  т.е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и  к тому же с сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если бы мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому придется ограничится автоматом на вводе на 25А, да бы не случилось беды.

Модульный вводный автомат ни чем не отличается от установки групповых модульных автоматических выключателей, которые крепятся надежно на дин рейку, как правило, слева сверху в щитовом оборудовании.

Оцените качество статьи:

Мне нужен ручной или автоматический переключатель резерва?

Ручные и автоматические переключатели резерва являются важным аксессуаром, когда речь идет о безопасном переключении с электросети на резервное питание.

Как они работают

1. Ручной безобрывный переключатель

Когда пропадает электричество, вам нужно настроить генератор. Обычно вы катите его за пределами места, где выхлопные газы не могут попадать в окна, двери или вентиляционные отверстия. Затем вам нужно подключить шнур питания между генератором и передаточным переключателем.После запуска генератора вы перейдете к безобрывному переключателю и вручную переключитесь с электросети на мощность генератора. Как только вы замечаете, что электроснабжение снова включено, вы обращаете процесс вспять.

2. Автоматический переключатель

Реверсивный переключатель обнаруживает сбой в электросети и отправляет сигнал на запуск генератора. Когда генератор находится на правильном напряжении, обычно в течение примерно 10-30 секунд, передаточный переключатель подключает питание.

Как только будет обнаружено сетевое питание, выключатель подаст сигнал генератору на отключение и переключится обратно на источник питания от электросети.

Плюсы и минусы каждой системы

1. Ручной безобрывный переключатель

Плюсов –

  • Ваш генератор, скорее всего, портативный, и вы сможете его перемещать.
  • Рентабельность.
  • У вас полный контроль.

Минусы –

  • Вы должны присутствовать, чтобы переключаться между источниками питания.
  • Еще работа.
  • Требуются небольшие технические навыки.
  • Если вы не обращаете на это внимания, вы можете работать от генератора еще долгое время после его восстановления.
2. Автоматический переключатель

Плюсов –

  • Простота использования.
  • Вам не обязательно быть на месте.
  • Автоматически тестирует себя.
  • Меньше простоев между передачами.

Минусы –

  • Дороже.
  • Генератор стационарно установлен.

Согласование безобрывного переключателя с генератором

Ручные и автоматические переключатели резерва могут работать с любым типом генератора. Как правило, если у вас портативный, буксируемый генератор или генератор с ВОМ, вы выбираете ручной переключатель.В резервных моделях, таких как наши PSS или дизельные агрегаты, вы будете использовать автоматический переключатель резерва. Если у вас есть какие-либо вопросы или проблемы, позвоните нам или обратитесь к местному электрику.

12 лучших автоматических переключателей, рассмотренные и оцененные в 2021 году

Если у вас есть альтернативный источник питания, помимо подключения к сети, вам необходимо вручную переключать цепи при смене источника питания. Это неудобно и требует много времени, особенно когда вы внезапно теряете мощность и работаете над важной задачей.

Автоматический переключатель питания – отличное решение этой проблемы. Это устройство предназначено для немедленного переключения между источниками питания в случае сбоя. Незначительное время простоя между переключениями означает, что вы не потеряете электроэнергию, даже если ваш основной источник выйдет из строя.

Чтобы помочь вам выбрать лучший автоматический переключатель резерва, я рассмотрю 12 автоматических переключателей резерва, с которыми я работал как профессиональный электрик.

Лучший автоматический переключатель резерва Отзывы

1. Go Power! Автовыключатель TS-30

Мне нравится, как Go Power! Автоматический переключатель резерва прост в установке. Он имеет встроенные заглушки для простой и профессиональной настройки, что позволяет легко выполнять электромонтаж в панели. Они также включали инструкции, так что даже домашние мастера могут установить его под руководством электрика по месту жительства.

Еще одна впечатляющая особенность – мгновенное переключение. Я намеренно отключил основной источник питания, и он сразу перешел на резервный.Во время перехода мой ноутбук все еще работал без сбоев; Меня даже от компьютера не отключили!

Он также служит автоматическим переключателем для генератора, инверторов или берегового источника питания, что делает его универсальным устройством. В устройстве есть 30-амперный переключатель, который автоматически подключает береговое питание к вашей панели выключателя. Эта система предотвращает повреждение вашего бортового инвертора, изолируя его, когда система подключена к источнику переменного тока.

Единственная моя претензия к нему – неточная схема подключения.Хотя он служит руководством, он не упрощает весь процесс установки. Мне пришлось сравнить это с более дорогой предварительно смонтированной моделью на их веб-сайте, где есть более точная схема.

Плюсы

  • Встроенные заглушки для профессиональной настройки и несложного подключения
  • Прилагаемые инструкции позволяют мастерам установить его с минимальными инструкциями
  • Мгновенное срабатывание означает отсутствие потери мощности при переключении
  • Многоцелевой и может использоваться с генераторами, инверторами или для берегового электроснабжения
  • Защищает ваш инвертор, изолируя его при подключении к источнику переменного тока

Минусы

  • Неточная схема подключения требует дополнительных исследований для обеспечения правильности подключения

Я впечатлен тем, насколько безупречно работает автоматический переключатель резерва TS-30 30. Хотя прилагаемая диаграмма может быть улучшена, в целом это отличный продукт, который я обязательно буду рекомендовать клиентам и коллегам.

2. Xantrex 8080915 Автоматический переключатель

Автоматический переключатель включения Xantrex – это компактное, надежное и хорошо маркированное устройство, с которым легко работать любому человеку. Он обычно используется для конструкций, питаемых как от солнечных, так и от сетевых источников. Когда основной источник теряет мощность, безобрывный переключатель автоматически быстро перемещается на резервный.

В соответствии с этим, я не обнаружил никаких перебоев с электричеством, так как при переключении с источника на источник наблюдается плавный поток. Он идеально подходит для того, чтобы не терять данные и подключение к Интернету, когда я перехожу с сети на солнечную энергию в течение дня.

Кроме того, он поставляется с вилкой питания для прямого подключения к инвертору GFCI и проводным шнуром для интерфейса переменного тока. Штепсельная вилка позволит легко переключать альтернативный источник на лету; никаких специальных инструментов не требуется.

Тем не менее, вам может потребоваться продумать стратегию вашей компоновки во время настройки, поскольку входящая в комплект вилка питания немного короче. Я предлагаю установить установку безобрывного переключателя генератора рядом с розеткой, к которой вы подключаетесь.

Плюсы

  • Компактное, надежное и хорошо маркированное устройство
  • Наиболее подходит для зданий, использующих как солнечные, так и электрические источники
  • Отсутствие электрического разрыва при переключении с источника на источник
  • Поставляется с проводным соединением переменного тока и вилкой питания для подключения к альтернативному источнику питания
  • Позволяет заменять альтернативные источники питания в горячем режиме без специальных инструментов

Минусы

  • Короткая вилка питания требует предусмотрительности при установке продукта.

Я рекомендую этот продукт, особенно если вы полагаетесь на солнечные батареи и другие альтернативные источники энергии. Несмотря на короткую проводку, я определенно считаю, что этот безобрывный переключатель совершенно эффективен.

3. Spartan Power TS5500PLUS Автоматический переключатель

Автоматический резервный переключатель Spartan Power, известный как оригинальный безобрывный переключатель, отлично подходит для автономных альтернативных энергосистем. Его ЖК-панель управления позволяет пользователю настраивать точки отключения и восстановления напряжения.Помимо переключения источников питания, эта система также позволяет автоматически контролировать аккумуляторную батарею.

Он имеет пропускную способность двойной мощности 50 А, что делает его более чем способным выдерживать типичную домашнюю нагрузку. Это обеспечивает плавный поток мощности между инвертором и сетью переменного тока при переключении, сводя к минимуму колебания напряжения. Вы можете быть уверены, что у вас не возникнет перебоев в подаче электроэнергии на это устройство.

Конкурентоспособная цена на этот безобрывный переключатель делает его одним из лучших на рынке.Это, а также двухлетняя гарантия, делают этот продукт действительно отличным по цене. Никакой другой производитель не предлагает эту гарантию за такую ​​цену. Даже если это недорогой продукт, предоставленная гарантия дает мне душевное спокойствие.

Одним из недостатков является отсутствие монтажной проводки. Их нужно покупать отдельно. Будьте осторожны, потому что провода должны выдерживать ток, предназначенный для этого элемента. Тем не менее, если у вас уже есть существующие кабели, вы сэкономите дополнительную сумму.

Плюсы

  • Оригинальный автоматический переключатель идеально подходит для альтернативных автономных энергосистем.
  • Возможна настройка точки отключения и восстановления напряжения
  • 50-амперная пропускная способность двойного питания
  • Конкурентоспособная цена дает отличную цену по сравнению с другими аналогичными товарами
  • Двухлетняя гарантия производителя обеспечивает долговечность продукта

Минусы

  • В комплект не входят провода, приобретаются отдельно

Мне подходит этот простой в использовании автоматический переключатель резерва для генераторов. Хотя он не включает в себя никаких проводов в упаковке, его производительность более чем компенсирует это.

4. Автоматический переключатель Progressive Dynamics PD52V

Если вам необходимо установить автоматический переключатель резерва генератора в вашем гараже или другом более незащищенном месте, этот прочный и надежный продукт – именно то, что вам нужно. Помимо работы в более суровых условиях, он также имеет функцию временной задержки, которая позволяет стабилизировать напряжение перед передачей мощности.

Progressive Dynamics PD52V имеет автоматическое определение тока, отключая основной источник, если он обнаруживает ток от альтернативного, чтобы предотвратить случайную перегрузку. Его мощность переменного тока 50 ампер и 240 вольт также гарантирует, что он может выдерживать нагрузку в большинстве домов и в легкой промышленности.

Чтобы помочь вам сэкономить время на установку и обслуживание этого продукта, производитель включил легкодоступные передние панели со встроенными схемами. Итак, используете ли вы это впервые или проверяете через десять лет, вы уверены, что внутри есть руководство – вам не нужно искать руководства и схемы.

Меня беспокоит только то, что с этой компанией трудно связаться. Я не получаю ответов на запросы, которые отправляю им, поэтому мне приходилось полагаться на моего коллегу, у которого есть опыт работы с этим, когда я хотел что-то подтвердить. Тем не менее, после установки этот переключатель передачи не вызовет никаких проблем.

Плюсы

  • Прочная и прочная конструкция, идеально подходит для легкой промышленности и гаражных установок
  • Функция выдержки времени обеспечивает стабильное напряжение генератора перед передачей мощности
  • Автоматическое определение тока от альтернативного источника питания предотвращает случайную перегрузку
  • 50-амперный, 240-вольтовый переменный ток
  • Панели быстрого доступа со встроенными схемами упрощают установку и обслуживание

Минусы

  • Сложная послепродажная поддержка по телефону или электронной почте

Мне очень нравится этот переключатель, когда мне приходится работать с генераторами, которым требуется некоторое время для стабилизации. И даже если у них нет отличной послепродажной поддержки, мне она не понадобится, как только я установлю продукт.

5. Gaeyaele W2T-3P Автоматический переключатель

Если вам нужно обеспечить непрерывное электроснабжение, как только ваш основной источник теряет электрическую мощность, я рекомендую этот переключатель для всего дома. Он специально создан для домашних хозяйств, использующих блоки питания PZ30 и другие установки орбитального типа.

Мне это нравится из-за его гибкости.Его максимальная мощность 400 В при 60 А и совместимость с циклами 50 и 60 Гц гарантируют, что я могу использовать его в любой точке мира. Я не боюсь, что этот переключатель выйдет из строя из-за несовместимости с какой-либо системой, поскольку он предназначен для работы с любой электрической системой.

Коммутатор W2T-3P маленький и компактный, что позволяет устанавливать его непосредственно внутри распределительного щита. Он аккуратно поместился бы среди элементов управления внутри, сделав его неотъемлемой частью системы. Кроме того, модульная конструкция устройства упрощает установку и не требует усилий по чистке и обслуживанию.

Однако он не возвращается автоматически от альтернативного к основному источнику после того, как питание вернется в норму. Вам придется переключаться обратно вручную, что может стать проблемой, особенно если вам нужно покинуть помещение, не отключая альтернативный источник энергии.

Плюсы

  • Надежно обеспечивает бесперебойную подачу электроэнергии при выходе из строя основного источника
  • Предназначен для силовых ящиков PZ30 и других орбитальных установок
  • Подходит для источников электроэнергии напряжением до 400 В переменного тока и 60 А / 50 и 60 Гц
  • Компактная конструкция позволяет устанавливать его непосредственно внутри распределительного щита
  • Удобство установки и обслуживания экономит время и силы

Минусы

  • Только автоматически переключается на альтернативу от основного источника питания

Если вы ищете чистый, гладкий дизайн, подходящий для вашего блока питания PZ30, он идеально подойдет для установки.Вам просто нужно следить за основным источником, когда он возобновляется, поскольку он не переключается автоматически.

6. Tuqi GCQ2-63A / 2P Автоматический переключатель

Этот генератор ATS предназначен для восстановления резервного питания в вашей домашней системе в течение 2 секунд после потери тока от вашего основного соединения. Это дает вашему генератору достаточно времени для стабилизации своей выходной мощности, чтобы вы получали постоянное напряжение в вашей системе после включения альтернативного источника.

Это устройство оснащено встроенной защитой от короткого замыкания, перегрузки, пониженного напряжения и противофазности, чтобы предотвратить повреждение вашей электроники во время фазы переключения. Кроме того, он может выдерживать токи от 6 до 63 ампер, гарантируя, что вы сможете работать с обычной нагрузкой, несмотря на работу от резервного источника питания.

Что мне больше всего нравится в этом переключателе, так это его встроенные индикаторы состояния и индикаторы. Таким образом, я могу гарантировать готовность моей системы автоматического резервного копирования, даже если я не тестировал ее некоторое время.У компании также отличное обслуживание клиентов, и мы ответим на мой запрос в течение нескольких часов.

Единственная проблема с этим элементом заключается в том, что прилагаемое руководство несколько сбивает с толку. Я уже опытный электрик, и все еще есть детали, которые мне непонятны. Хорошо, что их служба послепродажного обслуживания быстро ответила на мой запрос, что позволило мне приступить к работе без промедления.

Плюсы

  • Переключение на резервное питание всего за 2 секунды
  • Поставляется с защитой от короткого замыкания, перегрузки, понижения напряжения и смещения фазы
  • Рассчитан на нагрузку от 6 до 63 ампер
  • Встроенные световые индикаторы показывают состояние и готовность системы
  • Отличный ответ службы поддержки

Минусы

  • Руководство может сбить с толку

Я рекомендую этот автоматический переключатель резерва, если вам нужна полная защита при восстановлении питания.

7. Technology Research 41300 Автоматический переключатель

Если вам нужен передаточный переключатель на 30 А для портативных генераторов, это хороший вариант. Это устройство, в котором преобладает генератор, то есть оно автоматически переключается на резервное питание при обнаружении тока. Это идеально, потому что вам больше не нужно переключаться вручную, что может быть затруднительно в темноте.

Он использует 30-секундную задержку для дополнительной безопасности перед тем, как дать генератору ток для питания ваших цепей.Это гарантирует, что альтернативный источник будет иметь стабильное напряжение, чтобы предотвратить повреждение вашего электрического оборудования. И как только вы отключите резервный источник питания, система автоматически вернется к питанию по умолчанию всего за 3 секунды.

Это одно из самых простых в установке устройств на рынке. Он имеет четко обозначенные порты и, по сути, является устройством plug-and-play. Это также один из наиболее доступных вариантов на рынке, поэтому вам не нужно прожигать дыру в кармане только для того, чтобы получить автоматический переключатель.

Напоминаем: работа с электричеством может быть опасной, поэтому, если вы не уверены, лучше позвонить профессионалу.

Одна проблема, с которой я столкнулся с этим, заключается в том, что его пластиковый корпус может быть поврежден, если вы закрутите его слишком сильно. Это случилось со мной в первый раз, когда я использовал его, поэтому я не забываю быть осторожным с моими инструментами всякий раз, когда я работаю с этим продуктом.

Плюсы

  • Выключатель резерва с доминированием генератора
  • 30-секундная задержка перед подключением цепи
  • Автоматически восстанавливает основной источник электроэнергии после отключения резервного
  • Автоматическая установка, с четкими этикетками для портов ввода и вывода
  • Один из самых доступных безобрывных переключателей на рынке

Минусы

  • Пластиковый корпус может сломаться, если установочные винты затянуты слишком сильно

Если вам нужно что-то простое и легкое в установке, то я рекомендую этот автоматический выключатель.

8. Устройство защиты от перенапряжения 40100 Автоматический переключатель

Если вам нужен автоматический переключатель резерва для портативных генераторов, Surge Guard 40100 – хорошее решение.

Он специально разработан для жилых автофургонов и других мобильных приложений; вот почему он оснащен механическими соединителями с блокировкой. Это обеспечивает надежный физический контакт между цепями и помогает предотвратить ослабление соединения из-за вибрации.

50-амперная мощность этого безобрывного переключателя означает, что ее более чем достаточно для большинства приложений.Вам не нужно беспокоиться о перегрузке вашей системы из-за типичной для отеля нагрузки. Он также тих в работе, издает только один щелчок при переключении источников, что делает его пригодным для использования в закрытых помещениях.

Как только вы отключите генератор, коммутатор автоматически вернется к основному источнику, что сэкономит ваше время и усилия при развертывании и подключении к сети кемпинга или береговому питанию. Все эти особенности делают его идеальным для тех, кто всегда в дороге.

Моя единственная жалоба по этому поводу заключается в том, что переключение в резервный режим занимает более 45 секунд, когда я включаю альтернативный источник питания.Я думаю, что это слишком долго, потому что мои предыдущие автоматические переключатели обычно переключались менее чем за 30 секунд. Я считаю, что этого времени более чем достаточно для стабилизации напряжения генератора.

Плюсы

  • Предназначен для жилых автофургонов и других мобильных приложений
  • Разъемы с механической блокировкой для дополнительной безопасности и предотвращения ослабления соединения
  • Емкость 50 А обеспечивает достаточный ток для большинства распространенных приложений
  • Бесшумная работа гарантирует отсутствие помех для окружающей среды
  • Немедленно возвращается к основному источнику питания, как только генератор выключается

Минусы

  • Требуется более 45 секунд для подключения к резервному источнику питания

Я настоятельно рекомендую этот переключатель, если вам нравится жить в доме на колесах или в фургоне.Он идеально подходит для автоматического переключения между стационарным и мобильным источниками питания, что позволяет сэкономить время и силы при установке и упаковке.

9. Yister W2R-2P Автоматический переключатель

Если вы ищете автоматические переключатели включения генератора, которые будут работать где угодно, вам следует рассмотреть W2R-2P ATS.

Это устройство рассчитано на напряжение до 400 В и совместимо с циклами как 50, так и 60 Гц, что означает, что вы можете использовать его практически по всему миру.Он также обладает большой мощностью 100 А, что гарантирует отсутствие перегрузки в большинстве домашних хозяйств.

Он мгновенно подключается к резервному источнику питания, как только обнаруживает потерю мощности в основном соединении. Это время реакции менее 0,3 секунды гарантирует, что вы не потеряете электричество в своем здании, сохраняя ваши компьютеры и другие устройства с питанием от потери данных.

Коммутатор сам по себе спроектирован так, чтобы быть компактным и надежным, что позволяет вам аккуратно установить его в коробке с расходными материалами.Он становится естественной частью блока выключателя, особенно для распределительных центров PZ30 и других установок орбитального типа, поскольку он специально разработан для них.

Очень жаль, что я не могу использовать это для более традиционных блоков питания из-за такой конструкции. Это стало бы прекрасным дополнением к более старым домохозяйствам, которые переходят на альтернативные источники энергии. Однако для этого вам нужно полностью обновить их электрическую систему.

Плюсы

  • Номинальное напряжение до 400 В для циклов от 50 до 60 Гц, поэтому совместимо во всем мире.
  • Большая емкость 100 А – более чем достаточно для средних и больших конструкций
  • Мгновенное подключение к резервному источнику при сбое основного питания
  • Компактная и надежная конструкция позволяет аккуратно установить его внутри блока питания
  • Предназначен для распределительных центров PZ30 и других орбитальных установок

Минусы

  • Не совместим с традиционными блоками питания

Это идеальное дополнение к новым системам, позволяющее не терять мощность благодаря почти мгновенному переключению.Однако он несовместим с традиционными блоками питания.

10. Интеллектуальный автоматический переключатель Generac RXSC100A3

RXSC100A3 производится одним из лучших и наиболее известных мировых производителей автоматических переключателей резерва.

Они создали это сверхмощное устройство, которое поставляется с корпусом NEMA / UL Type 3R для внешней установки. Он выдержит дождь, снег и мокрый снег. Он также может справиться как с холодными зимними температурами, так и с жаркими летними месяцами.

И, несмотря на прочную конструкцию, его легко установить с помощью счетчика коммунальных услуг, что снижает сложность и экономит ваши деньги на человеко-часах. Он также имеет встроенные предохранители на плате управления, чтобы гарантировать, что он сохранит свою безопасность и надежность, даже если его внешний корпус был поврежден.

Эта полностью автоматизированная система обрабатывает все, включая синхронизацию переключения, измерение первичного и альтернативного источников напряжения и передачу соединений по мере необходимости. Вмешательство человека не требуется. Кроме того, он разработан для работы с модулями интеллектуального управления Generac для дальнейших обновлений в соответствии с рекомендациями.

Однако все эти функции имеют более высокую цену. Если вы выберете эту опцию, это нанесет серьезный ущерб вашему бюджету, но если вы защищаете дорогое оборудование, эти вложения того стоят.

Плюсы

  • Устройство для тяжелых условий эксплуатации с корпусом NEMA / UL типа 3R позволяет ему выдерживать воздействие
  • Простая установка с помощью счетчика коммунальных услуг снижает сложность и экономит человеко-часы
  • Предохранители встроенной панели управления для повышения безопасности и надежности
  • Полностью автоматизированная система управляет синхронизацией, считыванием и передачей без необходимости вмешательства
  • Работает в тандеме с модулями Generac Smart Management для дальнейших обновлений

Минусы

  • Один из самых дорогих вариантов, имеющихся на рынке

Это один из лучших вариантов автоматического включения резерва.Просто будьте готовы выложить значительную сумму, так как это дорогое вложение.

11. Samlex STS-30 Автоматический переключатель

Если вам нужен автоматический выключатель для переносных генераторов, который подходит для большинства домов малого и среднего размера, этот вариант для вас. STS-30 рассчитан на 30 ампер и 120 вольт, что делает его подходящим для большинства жилых проектов. Он также включает шнур питания NEMA 5-15R на 15 ампер, так что вы можете подключать его к различным портативным генераторам.

Внутренний релейный переключатель, отвечающий за переключение источника питания, использует сверхмощную двухполюсную технологию двойного направления (DPDT) для обеспечения надежности. Независимо от того, сколько раз вы используете этот безобрывный переключатель в год, вам гарантировано, что он будет работать должным образом.

Еще одно преимущество этого устройства – гибкие возможности установки. Вы можете разместить его рядом с магистралью, если хотите покрыть всю электрическую цепь. В качестве альтернативы вы можете установить его в подсхеме, если вы хотите защитить только определенную секцию, например, компьютерный зал.

Он также совместим с генераторами, инверторами и батареями, поэтому независимо от того, какой у вас альтернативный источник, он будет работать.

Тем не менее, я рекомендую вам установить это профессионально. Сборка в электрическую цепь не является интуитивно понятной, и вы должны внимательно следовать инструкциям, чтобы она работала. Кроме того, работа с такими токами и напряжениями может быть опасной, поэтому не делайте этого, если вы не уверены!

Плюсы

  • Емкость 30 А при 120 В переменного тока, подходит для большинства малых и средних домов
  • 15-амперный NEMA 5-15R совместим с различными портативными генераторами
  • Использует сверхпрочный двухполюсный двухпозиционный релейный переключатель (DPDT) для обеспечения надежности.
  • Может быть установлен как в основной цепи, так и в выделенных подсхемах по мере необходимости
  • Совместим с генераторами, инверторами и батареями

Минусы

  • Использование не интуитивно понятно, для правильной работы необходимо тщательно соблюдать инструкции

Идеально подходит для малых и средних домашних хозяйств, которые используют портативные генераторы или другие источники энергии в качестве альтернативы.Просто не забудьте обратиться к профессионалу, чтобы установить его правильно.

12. Technology Research 40100 Автоматический переключатель

Автоматический переключатель резерва 40100 имеет прочную конструкцию, что дает вам уверенность в качестве и долговечности. Просто держа этот предмет в руках, я чувствую, что он прослужит мне долгие годы. Кроме того, он имеет встроенный ограничитель перенапряжения, который защищает мои схемы от нестабильных первичных источников.

Его контакты с механической блокировкой обеспечивают надежное соединение независимо от того, сколько вы путешествуете.Это предотвращает ослабление небольших вибраций внутри, что приводит к перегреву и снижению эффективности вашей электрической системы.

30-секундная задержка встроена в систему при переключении на питание от генератора. Это гарантирует, что у вас будет стабильное напряжение до того, как оно распределяет мощность в цепи, тем самым предотвращая потенциальное повреждение ваших электроприборов. Он автоматически переключится на основное питание, как только вы отключите альтернативный источник питания.

Единственным недостатком этого элемента является то, что он имеет только два входа.Хотя этого может быть достаточно для жилых автофургонов с генератором, это несовместимо с более современными установками, которые также имеют солнечные батареи, помимо обычного генератора и береговых источников питания.

Плюсы

  • Прочная конструкция – гарантия качества и долговечности
  • Встроенный ограничитель перенапряжения защищает ваши цепи от нестабильных первичных источников питания
  • Контакты с механической блокировкой, предотвращающие потерю соединения с течением времени
  • 30-секундная задержка обеспечивает стабильное напряжение генератора перед распределением мощности
  • Автоматически включает береговое питание при отключении генератора

Минусы

  • Только два входа для источников питания, несовместимы для жилых автофургонов с современными установками

Это хороший вариант, если вам нужен автоматический выключатель, который также защитит вашу схему от ненадежных первичных источников питания.Только помните, что он несовместим с системами, имеющими более двух источников.

На что обращать внимание при покупке автоматического резерва

Первое, что следует учитывать при покупке лучшего автоматического переключателя резерва, – это ваши текущие требования. Если приобретенный вами АВР не имеет необходимой мощности, вы можете повредить его и потерять мощность. Убедитесь, что его рейтинг соответствует вашему основному выключателю для совместимости.

После этого вы также должны подумать о своем альтернативном источнике питания.Если вы используете генератор, вы можете использовать переключатель с некоторой временной задержкой, чтобы напряжение стабилизировалось. Но если вы используете инвертор, то мгновенный ATS был бы полезен, чтобы избежать потери мощности.

Также рассмотрите свою систему. Некоторые автоматические переключатели работают только с определенной моделью блока питания, а другие предназначены для мобильного использования. Лучше всего приобрести тот, который специально разработан для ваших целей, чтобы вы максимально повысили его эффективность.

Наконец, подумайте о бренде, который вы покупаете.Некоторые продукты, такие как Reliance Transfer Switch, известны своим качеством. Несмотря на то, что они немного дороже, вы платите за их надежность. Лучше всего проверить отзывы профессионалов и реальных пользователей, чтобы выбрать наиболее подходящую для вас модель.

Как работает автоматический переключатель резерва

Автоматический переключатель резерва обычно использует микропроцессор для постоянного контроля электрических сигналов. Он измеряет такие параметры, как напряжение и частота, чтобы гарантировать, что входящий источник питания стабилен и достаточен для питания цепи ниже по потоку.

По умолчанию подключается к основному источнику питания. Однако, как только это питание выйдет из строя, оно автоматически переключится на альтернативное. Также можно вручную вернуться к резервному источнику питания с помощью ручного управления.

Некоторые безобрывные переключатели передают мощность мгновенно, в то время как другие ждут до 30 секунд перед подключением к вторичному источнику питания. Это зависит от вашего резервного источника, будь то генератор или инвертор.

Обычно генераторам требуется несколько секунд для стабилизации своей выходной мощности; поэтому у ATS есть задержка по времени.Но если вы используете инверторный источник, передача обычно происходит мгновенно из-за его стабильной природы.

Как установить автоматический резервирующий переключатель

Установка

ATS зависит от схемы, над которой вы работаете, и конструкции самого переключателя. Большинство продуктов поставляется с диаграммой, поэтому лучше всего следовать прилагаемым инструкциям.

Если вы не уверены, лучшее решение – обратиться к сертифицированному электрику. Работа с электричеством требует знаний и опыта.Неправильная установка может привести к неработоспособности системы или, что еще хуже, к повреждению вашей цепи и дома.

Однако основная концепция такова:

Во-первых, решите, где вы разместите безобрывный переключатель и альтернативный источник питания. Вам также необходимо подготовить материалы, принадлежности и кабели, необходимые для установки. Перечислите их, а затем доработайте необходимую электрическую схему. Это позволяет вам получить все необходимое еще до того, как вы начнете работать.

После этого подготовьте монтажное положение для переключателя.Убедитесь, что место чистое и не имеет препятствий. Надежно установите безобрывный переключатель. После установки проверьте его на безопасность, слегка потянув за него. Он не должен сдвинуться с места, даже немного. Если он сдвинется, проверьте свои винты и при необходимости затяните их.

Отключите основное питание вашего дома с помощью электрического щита. Перед тем, как приступить к работе, проверьте цепь и убедитесь, что вся система обесточена. Убедившись в безопасности, подключите АВР к основному источнику питания и к вашей электрической цепи, следуя схеме или инструкциям, прилагаемым к переключателю.

После этого, когда основное питание все еще отключено, установите альтернативный источник питания на безобрывный переключатель. После этого проверьте систему, запустив альтернативный источник, при этом основной источник электроэнергии все еще отключен. При правильной установке ваша электрическая цепь должна теперь получать питание от резервного источника питания.

Когда вы убедились, что система работает, вы можете включить основное питание и возобновить регулярное электрическое обслуживание вашей цепи. Вы можете протестировать систему еще раз, оставив альтернативную энергию включенной, а затем отключив основной источник электроэнергии.В этом случае АВР должен автоматически переключиться на альтернативное электроснабжение.

Являются ли автоматические переключатели резерва законными

Если в вашем доме или строении используется генератор для всего дома, согласно Национальному электротехническому кодексу требуется, чтобы у вас был передаточный переключатель. Однако это не обязывает домовладельцев использовать автоматические устройства. Ручные переключатели передачи достаточны, чтобы соответствовать закону.

Однако автоматические переключатели резерва имеют одно существенное преимущество перед ручными.Вам не нужно возиться в темноте только для того, чтобы воспользоваться резервным питанием. Все, что вам нужно сделать, это включить генератор или инвертор, и ваша система вернет энергию.

Это сэкономит вам много времени и усилий и даже потенциально может уберечь вас от случайного споткнуться в темноте. Это также важное дополнение к вашей электрической системе, если в вашей цепи есть чувствительная электроника, например компьютеры. Это дополнение – вложение, которое обеспечит безопасность вашей системы.

Заключение

Недостаточно просто иметь генератор. Если вы полагаетесь на постоянное питание своих систем или хотите повысить безопасность своего дома, автоматический переключатель резерва является важной частью вашей электрической цепи.

Для того, чтобы у вас была надежная электрическая система, у вас должен быть установлен лучший автоматический переключатель резерва. Поэтому, если вам нужно переключиться на резервный источник питания, отключение электричества будет ограничено.

Автоматические и ручные переключатели резерва

Когда вы думаете о вариантах аварийного электропитания для вашего дома или офиса, вероятно, вам на ум приходит резервный генератор. Это обеспечивает электричество независимо от сети при отключении электроэнергии.
Для всех подключенных генераторов требуется безобрывный переключатель, чтобы начать подавать электричество к вашим осветительным приборам, приборам и электронике. У вас есть два варианта главного безобрывного переключателя: автоматический безобрывный переключатель и ручной безобрывный переключатель. Какой из них вы выберете, зависит от ваших требований к электричеству, вашего бюджета и типа вашего бизнеса.

Назначение безобрывного переключателя

Передаточный переключатель отвечает за передачу электроэнергии вашего дома или офиса от коммунальной компании к резервному генератору. Он изолирует генератор от городских линий электропередач, чтобы защитить ремонтников от скачков напряжения, вызванных обратным питанием. Это важное защитное оборудование требуется для всех подключенных резервных генераторов во всех 50 штатах.

Как работает ручной безобрывный переключатель?

При отключении питания все погаснет, если у вас есть ручной переключатель.Вам нужно будет взять фонарик и подойти к генератору, чтобы запустить его вручную и подключить к безобрывному переключателю. Затем вам нужно будет переключить свой дом или бизнес, чтобы получать электроэнергию от генератора. Когда электроснабжение снова будет включено, вам необходимо вручную переключить питание обратно на энергоснабжающую компанию и выключить генератор.

Как работает автоматический переключатель резерва?

Как следует из названия, с этим типом безобрывного переключателя все происходит автоматически. Электроэнергия может пропадать на секунду или две, но передаточный переключатель определяет это и автоматически сигнализирует вашему генератору о запуске.Затем передаточный переключатель подключает ваш дом или офис к генератору. Когда сетевое питание снова включается, передаточный переключатель отключает питание от генератора и отключает генератор до следующего отключения электроэнергии.

Какой переключатель мне подходит?

Основным преимуществом ручного переключателя резерва является более низкая стоимость его проектирования, изготовления и установки. Кроме того, он меньше по размеру, быстрее изготавливается и проще в установке и обслуживании, чем автоматический переключатель резерва.
Дополнительные вложения, необходимые для установки и обслуживания автоматического резерва, могут окупиться, если вы живете в районе, подверженном регулярным отключениям электроэнергии. Отсутствие отключения электроэнергии также необходимо для некоторых типов предприятий, включая больницы и центры обработки данных, где отключение питания может иметь серьезные, даже опасные для жизни последствия.

Важность профессиональной установки

Электричество опасно, и любой монтаж, связанный с электричеством, должен выполняться лицензированным электриком.Национальный электротехнический кодекс требует, чтобы автоматические переключатели соответствовали определенным стандартам безопасности, чего можно уверенно достичь только при профессиональной установке.

Кроме того, электрики знают, как правильно подобрать автоматические переключатели в соответствии с мощностью резервного генератора. Это важно для предотвращения перегрузки системы при срабатывании генератора, что может привести к повреждению самой бытовой техники и электроники, которые вы планируете использовать во время отключения коммунальных служб.

Профессионалы Mr.Electric® знает, как безопасно и точно подключить генератор к сервисной панели вашего дома или офиса. Мы можем научить вас пользоваться ручным переключателем, если вы выберете этот вариант, или мы можем настроить автоматический переключатель, который сделает всю работу за вас.

Обеспечьте производительность и бесперебойную работу электроэнергии – установите резервный генератор сегодня. Свяжитесь с Mr. Electric, чтобы узнать больше о том, как удовлетворить ваши потребности в аварийном электроснабжении. Независимо от того, находитесь ли вы дома или на работе, наше сообщество других производителей бытовых услуг в Neighborly может помочь вам снова встать на ноги, независимо от чрезвычайной ситуации, с которой вы столкнетесь.Например, узнайте больше о круглосуточных службах реагирования Rainbow International на пожары или наводнения.

Как включить автоматические обновления программного обеспечения Nintendo Switch

Nintendo регулярно настраивает программное обеспечение Nintendo Switch, чтобы повысить стабильность системы, упростить ее использование и ввести новые функции. То же самое и с разработчиками лучших игр для Nintendo Switch, которые часто бесплатно предоставляют новый контент и исправляют ошибки с обновлениями игр.

Наличие самой последней версии прошивки и программного обеспечения может избавить вас от головной боли, а также необходимо для использования многих онлайн-игр и функций Nintendo Switch.К счастью, ваш Nintendo Switch сделает большую часть работы за вас, если вы настроите его на автоматическое обновление. Вот что вам нужно знать, чтобы проверить текущие настройки программного обеспечения вашей системы и изменить их в соответствии с вашими предпочтениями.

Как обновить прошивку Nintendo Switch

Пока ваша консоль подключена к сети и заряжена, Nintendo Switch должен автоматически обрабатывать все системные обновления. Вот пошаговые инструкции, чтобы узнать, актуальна ли ваша система, и получить последнюю версию.

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

  1. Выберите Системные настройки на главном экране вашего Nintendo Switch.

    Источник: iMore
  2. Прокрутите вниз и выберите Система в меню слева.

    Источник: iMore
  3. Выберите Обновление системы . Вы получите сообщение, если ваша система обновлена, в противном случае начнется обновление.Программное обеспечение будет отключено как часть обновления, поэтому обязательно сохраните игру перед этим.

    Источник: iMore

Как автоматически обновлять программное обеспечение Nintendo Switch

Как и прошивка самой консоли, игровое программное обеспечение по умолчанию обновляется автоматически. Вот как узнать, включена ли эта функция, и изменить настройки.

  1. Выберите Системные настройки на главном экране вашего Nintendo Switch.

    Источник: iMore
  2. Прокрутите вниз и выберите Система в меню слева.

    Источник: iMore
  3. Прокрутите вниз до Автообновление программного обеспечения справа. Это сообщит вам, включена ли функция, и позволит вам изменить настройки.

    Источник: iMore

Как вручную обновить программное обеспечение Nintendo Switch

Если вам нужен больший контроль над тем, если что-то пошло не так с автоматической загрузкой, вот как вы можете вручную обновить игровое программное обеспечение.

  1. Выберите значок игры, которую хотите обновить, в главном меню .

    Источник: iMore
  2. Нажмите кнопку + или – на вашем контроллере и выберите Обновление программного обеспечения и Через Интернет.

    Источник: iMore
  3. Появится сообщение о том, что у вас установлена ​​последняя версия программного обеспечения. В противном случае вы получите приглашение начать загрузку.

    Источник: iMore

Есть вопросы?

Следуя этим инструкциям, вы всегда будете иметь последнее обновление для Nintendo Switch с минимальными проблемами.Если у вас есть другие вопросы о том, как обеспечить бесперебойную работу вашего Nintendo Switch, дайте нам знать в разделе комментариев, и мы поможем вам!

Типы автоматических переключателей и принцип их работы

Электроснабжение вашего дома или офиса в случае отключения электроэнергии или других электрических проблем может быть полезным или даже критическим в зависимости от отрасли. Лучший способ сделать это – использовать генератор. Генераторы – это устройства, которые вырабатывают электроэнергию в течение некоторого времени с использованием источника топлива, такого как природный газ, для замены электроэнергии от города или коммунального предприятия.

Многие люди не знают о генераторах, что они не единственное, что вам нужно. Есть еще одна деталь, которую следует рассматривать как автоматический переключатель резерва, или АВР. АВР – это устройство, которое действует как мозг между электросетью и вторичным источником энергии. В случае перебоев в подаче электроэнергии он переключается на вторичный источник питания и управляет системой практически без вашего участия.

Прочитав это руководство по системам ATS, вы будете лучше подготовлены, чтобы понять свои потребности в электроэнергии и решить, какое решение лучше всего подходит для вашего бизнеса.

Общие сведения о системах ATS

Системы ATS

действуют как мозг между вашим зданием, энергосистемой и генератором. Они обнаруживают изменения в мощности и действуют соответствующим образом, чтобы поддерживать электричество в вашем здании с помощью генератора. Если электричество отключится, АВР включит ваш генератор и переключится на него. Когда электроснабжение восстановится, генератор отключится и автоматически переключится на сетевое питание.

Эта система, помимо удобства, предназначена для предотвращения даже небольших потерь электроэнергии, которые могут иметь разрушительные последствия для вашего бизнеса.Размеры АВР и генератора соответствуют потребностям вашего здания или системы. В конечном итоге интеллектуальное резервное копирование и передача энергии, обеспечиваемые ATS, помогают поддерживать непрерывность бизнеса и предотвращать дорогостоящие или потенциально смертельные сбои в таких средах, как больницы, тяжелая промышленность или другие предприятия.

Типы систем АТС

Существует четыре типа систем ATS, которые могут быть установлены в зависимости от потребностей здания (зданий). Все типы переключателей преследуют одну и ту же конечную цель – управление электричеством безопасным и целесообразным способом; однако каждый дизайн соответствует разным критериям и используется для разных приложений.Специалисты по электроэнергетике в Buckeye Power Sales могут помочь вам точно определить, какой тип АВР вам нужен и как его спроектировать с учетом ваших конкретных потребностей.

  1. Открытый переход ATS – Переключатель разомкнутого перехода или переключатель разрыва перед включением используется в системах, которые могут справиться с кратковременным прерыванием питания при переключении между электросетью и локальным резервным питанием. Эта задержка обычно составляет менее секунды, но обеспечивает безопасную передачу, гарантируя, что ни коммунальное предприятие, ни местные сотрудники, ни люди, находящиеся рядом с устройствами, не окажутся в опасности.Вариант этого типа АВР называется переключателем запрограммированного перехода, который делает паузу между питанием от электросети и мощностью генератора. Это позволяет остаточному напряжению в цепях уменьшаться до восстановления питания.
  2. Closed Transition ATS – Закрытая переходная система используется в помещениях, где недопустимо даже кратковременное отключение электроэнергии. Этот АВР имеет внутренние системы, которые позволяют одновременно включать оба источника питания и обеспечивать плавное переключение в соответствии со стандартами безопасности.Эти системы сложнее и дороже, чем системы с открытым переходом.
  3. Переключатель плавного переключения нагрузки – Этот переключатель похож на ATS с закрытым переходом, но имеет возможность регулировать величину нагрузки, которую он обрабатывает, от ситуации к ситуации. Эта динамическая возможность предоставляется за дополнительную плату, но позволяет предприятиям иметь большую гибкость в большем количестве ситуаций, в которых может потребоваться резервное питание.
  4. Изоляция байпаса ATS – это наиболее сложная, но высокопроизводительная система ATS.Он состоит из двух систем, которые обычно работают параллельно, что позволяет проводить осмотр, техническое обслуживание и испытания во время использования. Установки, включающие обходные изоляционные системы ATS, обычно используются в наиболее чувствительных бизнес-пространствах, таких как критически важные системы жизнеобеспечения, телекоммуникации, станции управления воздушным движением и другие подобные установки с приоритетом 1.

Стандарты, сертификаты и правила

Учитывая сложность и чувствительность предприятий, которым необходим такой уровень защиты, существует множество кодексов и стандартов, регулирующих эти устройства и их использование.Системы резервного питания могут быть очень сложными, особенно при параллельном подключении к электросети. Buckeye Power Sales и их высококвалифицированный персонал являются экспертами в области выбора и определения размеров АВР и систем генераторов.

Команда Buckeye Power Sales может помочь вам и вашему бизнесу понять все нормативные и юридические стандарты, такие как Underwriters Laboratories, Национальный электротехнический кодекс и стандарты Национальной ассоциации противопожарной защиты, не говоря уже обо всех местных законах по этим вопросам.

Если вам нужны установленные законом системы резервного копирования или вы заинтересованы в безопасности и душевном спокойствии, которые обеспечивают системы резервного питания, свяжитесь с Buckeye Power Sales сегодня, чтобы записаться на прием. Наши высококвалифицированные сотрудники могут помочь вам понять и удовлетворить ваши потребности, соблюдая при этом самые строгие стандарты безопасности и юридические стандарты в бизнесе.

Загрузить информационный лист

Когда переходить на автоматические лубрикаторы

«Есть ли у вас рекомендуемый контрольный список перед заменой оборудования, такого как двигатели или воздушные ребра, с обычной консистентной смазки на автоматические смазочные устройства?»

Вот несколько соображений:

1.Проверяйте количество смазки, которое должно подаваться в агрегат на постоянной основе. Это можно оценить, проверив, что консистентная смазка обеспечивает достаточную вязкость масла при рабочей температуре, рассчитав объем, необходимый для каждого случая смазки (на основе размеров элемента), рассчитав частоту повторной смазки и установив системный таймер, чтобы гарантировать, что объем в лубрикаторе смещается. чтобы обеспечить нужный объем с течением времени.

2. Убедитесь, что трубопровод подачи и сброса давления не засорен.Убедитесь, что система не сильно трясется, и если да, то организуйте удаленную (непрямую) установку. Убедитесь, что линии подачи достаточно короткие и с достаточно большим внутренним диаметром, чтобы лубрикатор мог преодолеть любые возможные потери в линии. Убедитесь, что выбранная смазка может выдерживать температуру окружающей среды.

3. Вместо удаления рабочего задания на повторное смазывание вручную измените назначение, чтобы требовать осмотра и проверки эффективной работы агрегата, и включите беглый осмотр компонентов в рабочее задание.

Безусловно, автоматическое нанесение имеет преимущества по сравнению с ручным нанесением. Теоретически предпочтительнее наносить небольшое количество смазки через короткие интервалы, а не большие количества смазки через длинные интервалы.

При ручном нанесении хитрость состоит в том, чтобы нанести как можно больше смазки, не причиняя вреда из-за чрезмерной смазки, тем самым увеличивая интервал повторного смазывания. Хотя это нормально для большинства компонентов, смазываемых консистентной смазкой, существует множество областей применения, которые могут выиграть от более частого применения или могут пострадать из-за больших объемов применения.Конечно, вы можете просто смазывать эти компоненты очень часто, но связанные с этим затраты на рабочую силу, вероятно, сделают вариант автоматического лубрикатора привлекательным.

Чтобы точно определить, какие смазываемые компоненты подходят для использования в автоматических аппликаторах, вы должны понимать факторы, вызывающие необходимость частого повторного смазывания, такие как чрезмерная температура, высокие скорости и загрязнение.

Температура – прекрасный тому пример. В условиях высоких температур, например, на сталелитейных заводах, некоторые подшипники могут нуждаться в смазке каждый день или даже каждые несколько часов.Хотя это крайний пример, легко увидеть, что потребовалась бы настоящая армия технических специалистов для выполнения ручного повторного смазывания сотен подшипников каждый день, что делает автоматическое нанесение предпочтительным методом.

Некоторые высокоскоростные приложения не только требуют частого нанесения, но также могут быть повреждены из-за добавления большого количества смазки, что приведет к перегреву или скольжению подшипниковых элементов.

Во многих случаях самым большим фактором, способствующим повторному нанесению смазки, является загрязнение.Любое применение может потребовать очень частого применения при сильном загрязнении, независимо от других факторов. Это лишь некоторые из основных факторов, которые следует учитывать. Могут быть и другие проблемы, такие как недоступность и ограниченная рабочая сила для смазочных работ.

В чем разница между автоматическим резервирующим переключателем (АВР) и распределительным устройством?

При отключении питания от электросети автоматический переключатель резерва (АВР) подает команду на запуск генератора.Когда генератор готов, он переключается на аварийное питание.

Несколько конфигураций генератора
На некоторых объектах есть здания, расположенные достаточно далеко друг от друга, чтобы предотвратить параллельную работу во время отключения электроэнергии. Эти сайты часто используют несколько генераторов.

На рисунке справа показан пример. Конфигурация установки генераторов не допускает параллельную работу, даже если на панели управления генератора установлено программное обеспечение для параллельной работы.Последовательность событий автоматического включения резерва в основном такая же, как и для конфигурации с одним генератором. Когда электроснабжение площадки пропадает, АВР каждого отдельного здания выполняет свои обязанности, и аварийное электроснабжение включается до тех пор, пока не будет восстановлено электроснабжение. При таком способе установки возможно, что одно здание на участке теряет электроэнергию, а остальные – электричество. Сработает только генератор для здания с пропавшим энергоснабжением.

Как торговый посредник ASCO, Generator Source предлагает широкий выбор продуктов ATS.Чтобы получить более подробную техническую информацию о технологии переключателей, требованиях NEC, обслуживании переключателей и многом другом, ASCO предлагает обширную библиотеку технических документов, которые стоит проверить.

Распределительное устройство Первое распределительное устройство использовалось на электростанциях. Он состоял из рубильников, установленных на панелях из мрамора или асбеста. Однако по мере роста потребностей в токе и напряжении концепция открытого рубильника стала угрозой безопасности.Рубильники продвинулись к закрытым автоматическим выключателям для предотвращения удара.

В бытовых аварийных генераторах сегодня используется панель автоматического выключателя в качестве коммутационного устройства. В этом простом приложении автоматический переключатель резерва подает питание на автоматический выключатель на панели в доме при потере питания. Это пример простейшего применения распределительного устройства.

Распределительные устройства следующего уровня используются в отраслях, где нет критически важных требований к электропитанию.Часто питание подается на индивидуально назначенные автоматические выключатели. Многие из этих автоматических выключателей оснащены светодиодом для индикации мощности. Примеры типов систем с питанием:

  • Аварийное освещение – Освещение выходных проходов и знаков выхода по всему зданию
  • Опасная вентиляция – Вытяжная вентиляция для помещений, в которых хранятся токсичные химические вещества
  • Связь – Телефонная система под напряжением или некоторые телефоны с системой
  • Сигнализация и мониторинг – Системы контроля пожара и электронные дверные системы

В больницах, аэрокосмических предприятиях, центрах обработки данных и других отраслях промышленности, которым требуется постоянное электропитание при отключении энергоснабжения, используются более совершенные системы распределительных устройств.Эти системы специально спроектированы инженерами-энергетиками для предприятия. В крупных установках с критическими требованиями к мощности может быть диспетчерская.

Диспетчерская является центральным узлом распределения электроэнергии. Несколько аварийных генераторов могут быть подключены параллельно и подключены к событию
. потемнения или полной потери мощности. Щиты распределения питания могут быть высоковольтными и иметь субпанели, оборудованные понижающими трансформаторами
подключен для работы при низком напряжении.Пример типичной потери мощности приведен ниже:

  1. Все электросети отключены от нескольких автоматических переключателей генератора. Звуковой сигнал подается при потере мощности.
  2. ATS подает команду на запуск генераторов.
  3. Когда генераторы набирают обороты и номинальную мощность, АВР переключается на питание от аварийного генератора.
  4. Программное обеспечение для распределительного устройства и генератора
  5. позволяет выполнять автоматическое параллельное включение генераторов.
  6. Распределительное устройство распределяет мощность по обозначенным цепям.
  7. Внутренний или удаленный оператор подает питание на жизненно важные цепи и обесточивает второстепенные нагрузки (в зависимости от текущей работы объекта).
  8. При восстановлении электроснабжения АВР переключается на сетевое электроснабжение, и генераторы выключаются.
Каждый объект предлагает разные потребности в аварийном резервном питании. Требования к распределительным устройствам становятся еще более сложными в зависимости от типа требуемой системы. Чтобы увидеть хороший пример различных типов компонентов, используемых в распределительном устройстве среднего напряжения, посмотрите иллюстрированное видео ниже о продукте Siemens NXAir.

Если у вас есть какие-либо дополнительные вопросы о требованиях к АВР или распределительному устройству для вашей системы резервного питания, свяжитесь с нами сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
