Переключатель фаз автоматический: Переключатели фаз – купить реле выбора фаз по низкой цене – интернет-магазин ВсеИнструменты.ру

0 Comments

Содержание

Переключатель фаз автоматический ПФ-60А

  • Характеристики



ПараметрЗначение
Коммутируемый ток, А60
Программируемый верхний предел для перехода на другую фазу, В225-300
Программируемый нижний предел для перехода на другую фазу, В130-215
Программируемая задержка на включение при переходе на другую фазу, сек0-20
Допустимое долговременное напряжение на входных клемvах прибора, В0-430
Скорость переключения фаз не более, сек0,2
Погрешность измерения напряжения не более, %1
Потребляемая мощность не более, Вт4
Прибор работает при наличии минимумодной фазы
Степень защиты прибораIP20
Размер корпуса, модулей по 17,5 мм6
Гарантия24 мес.

Общее описание

Переключатель фаз ПФ-60А является одним из самых мощных электронных устройств, осуществляющих прямую коммутацию выбранной фазы из внешней сети в распредсеть потребителя. Коммутируемая и транзитная мощность до 12 кВт (60 ампер). Мощные независимые вакуумные реле для каждой из фаз, дают возможность обеспечить высокую транзитную мощность прибора и обеспечить надежную и устойчивую работу без применения внешних силовых контакторов. Устройство выбора фаз ПФ-60А целесообразно устанавливать при ожидаемом потреблении 6-10 кВт. Помните, что в режиме работы прибора, работает только один из трех силовых элементов. Если прибор будет использоваться в сети с возможным потреблением от 10 кВт и выше – рассмотрите более мощный вариант – ПФ-80А (в этом же разделе).

Также, в разделе появилась новая модель новая модель 2017 года аналогичной мощности- переключатель фаз PS-63A DigiTOP на 63 Ампера (3 х 63А) для систем автоматического ввода резерва (АВР) и электронного выбора лучшей фазы c одновременной тройной раздельной индикацией фаз и встроенными силовыми контакторами.

Назначение и основные характеристики

Переключатель фаз ПФ-60А представляет собой микропроцессорное устройство, управляющее электромагнитным реле. Предназначено для выбора фазы, оптимально соответствующей пользовательским настройкам. Прибор постоянно анализирует все три подключенные фазы и, при необходимости, осуществляет переключение. Кроме этого прибор выполняет функцию защиты. Если все три фазы не соответствуют параметрам заданным пользователем, защита отключит напряжение. Повторное включение происходит автоматически при достижении допустимих значений. Прибор можно запрограммировать по верхнему и нижнему пределам напряжения, а так же время задержки включения и отключения.
Характеристика:
-цифровая индикация действующего значения напряжения, светодиодная индикация одной из трех фаз (которая используется в данный момент)
– программируемые верхний (225-300 В) и нижний (130-215 В) пределы для перехода на другую фазу
– программируемая задержка на включение при переходе на другую фазу (0-20 сек)
– модульное исполнение для крепления на DIN-рейку 35 мм, прибор занимает шесть модулей.



Пользователь может задать следующие параметры работы устройства:
РАБ – В этом режиме прибор отображает на цифровом дисплее напряжение в активной фазе.
АВС – Отображение напряжения поочередно во всех подключенных фазах. При этом индицируемая фаза посвечивается диодом.
А – Значение напряжения только в фазе А
В – Значение напряжения только в фазе В
С – Значение напряжения только в фазе С
УПР – при выборе этого параметра, пользователь задает приоритетную фазу. Например А. Если значение напряжения по этой фазе выйдет за пределы установок, прибор переключится на более подходящую фазу. При приходе в норму приоритетной фазы, прибор автоматически переключится на нее.
УНП – Определение пользователем нижнего предела допустимого значения напряжения. При достижении этого предела, прибор переключится на другую фазу, а если предел достигнут по всем фазам – отключит нагрузку до прихода напряжения в норму. Диапазон установок 130-215 Вольт.
УВП – Определение пользователем верхнего предела допустимого значения напряжения. При достижении этого предела, прибор переключится на другую фазу, а если предел достигнут по всем фазам – отключит нагрузку до прихода напряжения в норму. Диапазон установок 225-300 Вольт.
ВРЕ – Возможность выбрать время задержки включения при возврате значений напряжения в норму.
Диапазон настройки : 5-300 секунд.
ЗСН – Время задержки переключения на другую фазу если напряжение опустилось ниже заданного уровня, либо отключение нагрузки. Диапазон настройки 0-20 секунд.
ЗСВ – Время задержки переключения на другую фазу если напряжение поднялось выше заданного уровня, либо отключение нагрузки. Диапазон настройки 0-5 секунд.



Прибор работает при наличии хотя бы одной фазы.
При включении происходит обработка всех заданных настроек, затем тестирование каждой подключенной фазы. В это время все три светодиода мигают, что означает, что напряжение на выходе отсутствует. При определении самой походящей под установки фазы, диоды перестанут мигать и останется гореть только один индикатор под соответствующей фазой.
Рекомендация: Для холодильников и техники, где присутствуют маломощные компрессоры, параметр ВРЕ следует задавать не менее 300 сек.

Гарантия: 24 месяца.



Переключатель фаз автоматический МВФ-3Ц. Преимущества. Цена.

          МВФ-3Ц

  Переключатель фаз автоматический.
Автоматическое управление переключением однофазной нагрузки к любой их 3-х фаз с лучшими характеристиками сети 220/380В.

  Переключатель фаз автоматический МВФ-3Ц является микропроцессорным модульным устройство с программным управлением. Разработан для защиты однофазных нагрузок от сетевых аварий и преждевременного выхода из строя при подключении к электрическим сетям с нестабильными показателями напряжения. Защита осуществляется путем автоматического переключения нагрузки на одну из 3-х фаз с лутшими показателями напряжения. Питание устройства от контролируемой сети.  Встроенный 3-х фазный вольтметр с ЖК- индикатором. 6 режимов регулирования. Отключаемая «приоритетная фаза». Монтаж – DIN-рейка.



Преимущества МВФ-3Ц.

– Точное микропроцессорное управление.
– Встроенный вольтметр с ЖК индикатором для одновременного отображения величины напряжения по каждой из 3-х фаз.
– Расширенные возможности ручной подстройки параметров качества контролируемого напряжения в линиях.
– Простое программирование четырьмя кнопками на передней панели.
– Энергонезависимая память настроек.
– Доступная цена.

Подключение и настройка МВФ-3Ц.

 К автоматическому переключателю фаз  МВФ-3Ц, необходимо произвести подключения  3-х фаз к клеммным колодкам расположенных в нижней части корпуса( L1-L2-L3-контролируемые фазы и И-нейтраль). Нагрузка, в зависимости от мощности, подключается напрямую к встроенным, независимым, управляющим реле Р1, Р2,Р3 если ток нагрузки менее 16А или через коммутирующие устройство (контактор, пускатель и др.

) если ток выше 16А. Варианты типовых схем подключения отображены на . Рис.1 и Рис.2.


Рис.1 Подключение нагрузки < 16А к МВФ-3ЦРис.2 Подключение нагрузки >16А к МВФ-3Ц

 –  Далее необходимо произвести программирование, четырьмя кнопками на передней панели, порогов допустимого рабочего напряжения и   задержку по времени срабатывания реле.

                                                 Программируемые параметры.
– Значение минимального напряжения при котором выключится реле (Uн откл.)
– Значение максимального напряжения при котором выключится реле (U

в)
– Значение минимального напряжения при котором включится реле (Uн вкл.)
– Время задержки включения реле.( tвкл. )
– Время задержки выключения реле (tоткл.)
– Время задержки возврата на восстановившуюся фазу/ без возврата. (tвозвр.)/(без возвр.)

 Процесс программирования легко контролируется по ЖК-дисплею. В процессе работы можно просмотреть все выставленные значения, всего 6, путем нажатия кнопки «уст», каждое нажатие – следующее значении, седьмое нажатие-возврат. При длительном удержании кнопки «уст» на любом значении, происходит вход в режим программирования этого параметра.*  Выберите требуемое  значение  кнопками  «–» или «+». Для запоминания выбранного значения нажмите кнопку «Ввод». Программирование происходит во всем диапазоне выбранного параметра.

.

* При входе в режим программирования все внутренние реле отключаются и измерение напряжения сети не производится.

Порядок работы переключателя фаз МВФ-3Ц.

 Автоматический выбор фазы с лучшими характеристиками напряжения, происходит по следующему алгоритму.  После подачи напряжения, на переключатель фаз автоматический МВФ-3Ц, на передней панели включится подсветка ЖК-дисплея и отобразится текущее напряжение по каждой из подключенных фаз. Микропроцессор произведет опрос всех фаз и если напряжения находится в зоне регулируемых уставок включится Реле1 фазы L1  (фаза L1 является приоритетной) и загорится символ «Р1» над индикатором величины напряжения подключенной линии. В случае, когда напряжение  фазы L1 не соответствует заданным параметрам произойдет подключение к любой следующей фазе которая будет находится в пределах уставок. При равных условиях(напряжение в норме на нескольких фазах одновременно) выбор всегда будет сделан в пользу  фазы идущей  в порядке возрастания

L1→L2→L3, так как фаза L1 будет является приоритетной по отношению к фазам L2 и L3, а фаза L2 является приоритетной по отношению к фазе L3.

 Если напряжение на подключенной фазе, допустим это будет фаза линии L1, станет   меньше заданного значения (Uн откл.), то рядом с символом «Р1» включится мигающий символ «U» и через установленное время (tоткл.) внутреннее реле Р1 и символ «Р1» выключатся при этом через установленное время (t

вкл.) включатся внутреннее реле Р2 и символ «Р2» если напряжение на фазе L2  в норме или включатся внутреннее реле Р3 и символ «Р3» если напряжение на фазе L2 за пределами установленных значений, а на фазе L3  в норме.

  Если напряжение по фазе L1 будет больше заданного значения то внутреннее реле Р1 и символ «Р1» выключатся сразу, при этом через установленное время (tвкл.) включатся внутреннее реле Р2 и символ «Р2» если напряжение на фазе L2  в норме или включатся внутреннее реле Р3 и символ «Р3» если напряжение на фазе L2 за пределами установленных значений, а на фазе L3  в норме.

 Если после переключения на фазу L2 или L3 напряжение на фазе L1 нормализуется, то, при установленном времени возврата (tвозвр.), внутреннее реле Р2 или Р3 и соответствующий символ «Р2» или «Р3» выключатся и включатся внутреннее реле Р1 и символ «Р1» с соответствующей временной задержкой на включение

(tвкл.).
 Если «время задержки возврата на восстановившуюся фазу» будет отключено (без возвр.) то возврата на «приоритетную» фазу L1 не последует, а переключение произойдет только при выходе напряжения подключенной фазы за установленные значения напряжения (уставки). Переключение будет произведено на любую из фаз соответствующую установленным порогам напряжения или по выше описанному алгоритму (L1→L2→L3). При переключении будут учитываться только временные уставки (tвкл. ) и (tоткл.)
.

 Реле Р1, Р2, Р3 и соответствующие символы на ЖК-дисплее не будут включены, если напряжение по трем фазам больше или меньше заданных значений. Подключение к любой из фаз произойдет только тогда, когда переключатель фаз определит фазу с рабочими характеристиками. Далее все описанные процессы будут повторятся циклично.



Технические характеристики МВФ-3Ц.



Характеристика

Номинальное рабочее напряжение

В, Гц

Верхний регулируемый порог аварийного значения напряжения (фазного) «Uв»

В, min/max

Нижний регулируемый порог аварийного значения напряжения (фазного) «Uн» откл/вкл

В, min/max

 150. ..210/155…215

Регулируемая задержка отключения реле  при напряжении ниже «Uн»  –  «tоткл»

сек, min/max

Задержка отключения реле  при напряжении выше «Uв»  –  «tоткл»

сек.

Регулируемая задержка на включение реле  «tвкл»

сек, min/max

Регулируемая задержка возврата на приоритетную фазу при нормализации напряжения  «tвозвр» – «без возвр.»

сек, min/max

1…900 или без возврата

Коммутируемый ток контакта (АС1 240 В)

А, max

Климатическое исполнение



Температура окружающего воздуха

°С

Габаритные размеры блока

мм

Масса, не более

кг

Гарантия

мес.

24

  *- подключение происходит при снижении напряжения на 3 вольта от выбранной уставки.





 Сомневаетесь в правильности выбора ?
 Сложная задача ?
 Нужна техническая консультация ?

 Оставьте запрос, нажав на кнопку КОНСУЛЬТАЦИЯ, и наш технический специалист свяжится с Вами и поможет разобраться.





Цена (Прайс).
НаименованиеЦена рубЗаказ
МВФ-3Ц автоматический модульный переключатель фаз с встроенным 3-х фазным вольтметром  4159-00*

* – рекомендованная отпускная цена.



ПОПУЛЯРНЫЕ ТОВАРЫ РАЗДЕЛА















Контакторы

модульные

ELVERT



Переключатель фаз автоматический

с ручными настройками
















В КАТАЛОГ                                                                                                                                                 В РАЗДЕЛ

Автоматический электронный переключатель фаз ПЭФ-319

НАЗНАЧЕНИЕ

Универсальный автоматический электронный переключатель фаз ПЭФ-319  (далее устройство) микропроцессорное цифровое изделие. Изделие предназначено для питания промышленной и бытовой однофазной нагрузки 220/230В 50Гц от трехфазной четырехпроводной сети (3х400+N) с целью обеспечения питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.


Изделие может применяться в сетях электроснабжения в составе устройств автоматического включения резерва (АВР).



ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Пользователь устанавливает пороги срабатывания, минимальное и максимальное значение напряжения, при котором устройство срабатывает и отключает нагрузку от питания (переключает на резервную фазу). Свечение одного из зеленых светодиодов L1, L2, L3 на лицевой панели указывает фазу, к которой подключена нагрузка. При подаче напряжения питания на цифровом индикаторе высвечивается напряжение фазы, от которой питается нагрузка. При отключенной нагрузке на цифровом индикаторе показывается напряжение фазы, наиболее близкой по напряжению к установленному диапазону напряжений. При этом фаза индицируется миганием соответствующего светодиода. Фаза L1 является всегда приоритетной. Это значит, что при нормальных параметрах напряжения на всех фазах, подключенных к устройству (L1, L2, L3), нагрузка всегда будет запитана от фазы L1. Если на приоритетной фазе L1 значение напряжения выходит за пределы установленных порогов, устройство переключает нагрузку на ближайшую фазу, не более чем за 0,2 с, если напряжение на ней соответствует допустимому уровню. Если напряжение на резервных фазах несоответствует выставленным порогам срабатывания нагрузка отключается. Если напряжение на всех трех фазах не соответствует выставленным порогам срабатывания, нагрузка отключается и загорается красный светодиод АВАРИЯ.ВАЖНО! Переключение на фазу с недопустимыми параметрами не производится.



После перехода на резервную фазу и восстановления параметров напряжения на приоритетной фазе, нагрузка переключится на приоритетную фазу через время возврата Тв (от 5 до 200 сек. ), заданное Пользователем. При переключении фаз возможно мигание красного светодиода АВАРИЯ и кратковременное появление на индикаторе кода аварии. Если при отсчете времени Тв напряжение на приоритетной фазе выйдет за пределы порогов, то счетчик времени возврата Тв перезапустится. Если ручка Тв находится в положении бесконечность, то возврат на приоритетную фазу происходит только при выходе значения напряжения на резервной фазе за пределы порогов срабатывания. Втом случае, когда напряжение, подаваемое на нагрузку, снизится ниже минимально допустимого порога, переключение или отключение нагрузки происходит с временной задержкой 12 сек. Когда значение напряжения превысит максимально допустимый порог или же снизится на 30В ниже порога минимально допустимого напряжения, переключение или отключение нагрузки произойдет не более чем за 0,2 сек.

ВАЖНО! При отключенной нагрузке ПЭФ-319 продолжает контроль напряжения на всех фазах.



После восстановления параметров напряжения на одной из фаз в допустимых пределах ПЭФ-319 подключит нагрузку к этой фазе в течение времени Твкл.

Дополнительное реле включается при подключении нагрузки к любой из фаз. Контакты дополнительного реле изолированы и предназначены для расширения функциональных возможностей изделия.

В ПЭФ-319 предусмотрена внутренняя блокировка от залипания контактов выходных встроенных реле, а также контроль состояния силовых контактов МП во внешней цепи (для контроля залипания используется клемма 1. Если хотя бы один контакт включен («залип»), устройство блокируется, переключение фаз не производится, мигает красный светодиод АВАРИЯ и зеленый светодиод фазы,на которой произошло залипание контактов. Одновременно на цифровой индикатор кратковременно выводится код аварии и номер реле (МП) залипшей фазы. Разблокирование ПЭФ-319 производится снятием с него напряжения.



УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:
– температура окружающей среды от минус 35 до +55ºС;
– атмосферное давление от 84 до 106,7 kPa;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
Если температура изделия после транспортирования или хранения отличается от температуры среды, при которой предполагается эксплуатация, то перед подключением к электрической сети выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна конденсация влаги).
ВАЖНО! Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
– агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).



СХЕМА ПОДКЛЮЧЕНИЯ при величине нагрузки до 30 А



СХЕМА ПОДКЛЮЧЕНИЯ привеличине нагрузки более 30 А с использованием МП



ГАБАРИТНЫЕ РАЗМЕРЫ

Дополнительную информацию о параметрах и режимах работы устройства Вы можете найти в паспорте изделия (вкладка «файлы»)

Инструкция Паспорт (Паспорт-ПЭФ-319. pdf, 813 Kb) [Скачать]

Переключатель фаз автоматический PF-441

Назначение:

Переключатель фаз автоматический PF-441 предназначен для повышения надежности питания однофазных потребителей. Применяется там, где необходимо непрерывное питание напряжением,не выходящим за пределы допустимых норм, например в холодильных установках и кондиционерах воздуха, компьютерной сети, кабельном телевидении, системах безопасности и т.д.

Принцип работы:

К переключателю подведено 3-х фазное напряжение питания, а на выходе его однофазное напряжение фазы которая в данный момент подключена. Электронная схема переключателя контролирует напряжение на выходе, и как только оно выходит за пределы установленных значений (ниже 190 В и выше 250 В), выход переключателя подключается к другой фазе. Приоритетной фазой является фаза L1, т.е. если напряжение в ней находится в указанных выше пределах, то она всегда будет подключена на выходе.

Монтаж:
  1. отключить питание;
  2. подключить питание к зажимам L1, L2, L3, нейтральный провод к зажиму N. К зажиму L1 подключить фазу с самыми стабильными параметрами (в качестве приоритетной). Нагрузку подключить к зажимам Uk, Т1, Т2, Т3 и нейтральному проводу. Если ток нагрузки более 16А, тогда использовать контакторы на соответствующий ток и подключить их к переключателю по схеме.
  3. включить питание и проверить работу переключателя, отключая поочередно в фазах L1, затем L2 (или L3). Напряжение на выходе должно быть неизменным.
Технические данные:

Параметр

PF-441

Напряжение питания:

3×400/230В+N 50 Гц

Выходное напряжение:

230В 50 Гц

Максимальный ток нагрузки:

16А, АС1

Порог переключения нижний:

менее 190 В

Порог переключения верхний:

более 250 В

Гистерезис:

5 В

Рабочая температура:

от -25°С до +50°С

Время переключения:

от 0,5 до 0,8 сек.

Степень защиты:

IP20

Размеры:

4 модуля типа S (70 мм)

Монтаж:

на DIN-рейке 35 мм

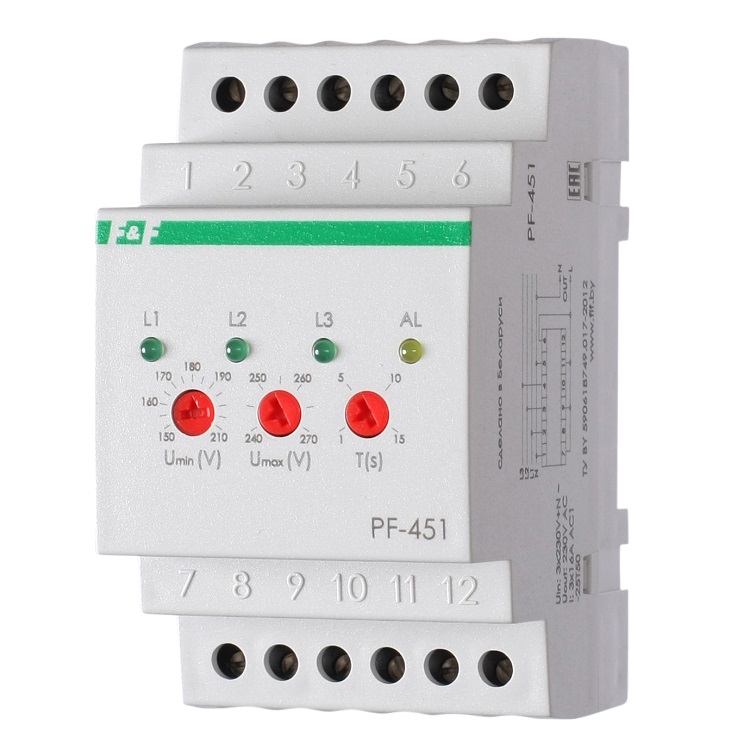

Переключатель фаз автоматический PF-451 на Din-рейку

Назначение
Переключатель фаз автоматический PF-451 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее. Применяется для обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети. Измеряемое напряжение одновременно является и питающим напряжением для прибора. Возможность выбора режима работы с приоритетной фазой L1, либо без приоритета, т.е. если напряжение в ней находится в допустимых пределах, то питание будет производиться от нее; без приоритетной фазы – если напряжение находится в допустимых пределах на какой либо из фаз, то выбор рабочей фазы будет производиться автоматически. Наличие регулировки задержки отключения по нижнему порогу ограничения.

Принцип работы
Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой находятся в норме. Как только напряжение на ней выйдет за допустимые пределы к выходу устройства будет подключена, иная исправная фаза (если таковая имеется). Для выбора режима работы без приоритетной фазы L1 замкнуть клемму 5 с нейтралью; без перемычки – режим с приоритетом фазы. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование отключением. Диапазоны (верхнее и нижнее значения) устанавливается на лицевой панели. Повторное включение реле (после отключения) при восстановлении сетевого напряжения питания происходит автоматически через 10с.



Технические характеристики
Модель PF-451
Напряжение питания 3x380V AC+N
Потребляемая мощность 1. 5
Крепление на Din-рейку
Рабочая температура и влажность воздуха -25…+50°С, 48-85%
Размеры (высота-ширина-глубина) 90 х 52 х 65 мм
Масса 152 г
Оформление заказа

Заказать поставляемую нами продукцию можно позвонив по телефону 8(495) 661-72-81 или отправив Ваш заказ на электронную почту: delexgroup@mail. ru (обязательно указывайте контактный телефон для связи с Вами). Вам выставят счет на оплату, по которому заказанный товар будет зарезервирован на складе в течение 5 рабочих дней. Если в течение этого времени счет не оплачивается, то товар снимается с резерва. Также можно заказать продукцию через Интернет-магазин.

Оплата выставленного счета

Оплатить заказанный товар можно как безналичным расчетом, так и наличными при получении товара. При оплате за наличный расчет предоставляется полный комплект документов и кассовый чек на приобретаемые товары.

Получение оплаченного товара

Получение товара производится только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера). Для получения товара юридическими лицами необходим оригинал доверенности с круглой печатью (форма М-2) и паспорт получателя. Для получения товара физическими лицами необходимо предъявить квитанцию об оплате товара, если оплата производилась через банк. Оформление документов и получение товара производится в нашем офисе по адресу: г. Москва, ул. Шоссейный проезд, д.34. Схема проезда.

Доставка оплаченного товара

Доставка по Москве и Московской области осуществляется курьерской компанией «КурьерСервисЭкспресс». Сроки и стоимости доставки согласовывайте с нашими менеджерами.

Доставка в регионы России осуществляется транспортными компаниями «Деловые Линии». Экспедирование до терминалов этих транспортных компаний в Москве бесплатное, Вам остается только рассчитаться с перевозчиком за доставку. По желанию клиент может заказать любую курьерскую службу заранее уведомив менеджера об этом для подготовки груза к отправке. Доставка осуществляется только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера).

ПФ-60А Автоматический переключатель фаз до 60А аналог ПФ-40А

Здравствуйте!

Вы попали на доску объявлений. Сотрудники разместили тут товары которые вам могут быть интересны.

Информация о наличии по телефону

ПФ-60А Автоматический переключатель фаз до 60 Ампер

Переключатель фаз ПФ-60А представляет собой микропроцессорное устройство, управляющее электромагнитным реле. Предназначено для выбора фазы, оптимально соответствующей пользовательским настройкам. Прибор постоянно анализирует все три подключенные фазы и, при необходимости, осуществляет переключение. Кроме этого прибор выполняет функцию защиты. Если все три фазы не соответствуют параметрам заданным пользователем, защита отключит напряжение. Повторное включение происходит автоматически при достижении допустимых значений. Прибор можно запрограммировать по верхнему и нижнему пределам напряжения, а так же время задержки включения и отключения.

Допустимое напряжение: 0-430 VAC
Максимальный ток: 60 Ампер
Скорость переключения фаз: не более 0,3 Сек
Функция контроля залипания контактов: есть
Погрешность измерения напряжения: не более 1%
Потребляемая активная мощность: не более 2 Вт
Корпус прибора со стандартным креплением на DIN рейку

Пользователь может задать следующие параметры работы устройства ПФ-60А:
РАБ – В этом режиме прибор отображает на цифровом дисплее напряжение в активной фазе.
АВС – Отображение напряжения поочередно во всех подключенных фазах.
При этом индицируемая фаза подсвечивается диодом.
А – Значение напряжения только в фазе А
В – Значение напряжения только в фазе В
С – Значение напряжения только в фазе С
УПР – при выборе этого параметра, пользователь задает приоритетную фазу.
Например А. Если значение напряжения по этой фазе выйдет за пределы установок, прибор переключится на более подходящую фазу. При приходе в норму приоритетной фазы, прибор автоматически переключится на нее.
УНП – Определение пользователем нижнего предела допустимого значения напряжения. При достижении этого предела, прибор переключится на другую фазу, а если предел достигнут по всем фазам – отключит нагрузку до прихода напряжения в норму. Диапазон установок 130-215 Вольт.
УВП – Определение пользователем верхнего предела допустимого значения напряжения. При достижении этого предела, прибор переключится на другую фазу, а если предел достигнут по всем фазам – отключит нагрузку до прихода напряжения в норму. Диапазон установок 225-300 Вольт.
ВРЕ – Возможность выбрать время задержки включения при возврате значений напряжения в норму. Диапазон настройки : 5-300 секунд.
ЗСН – Время задержки переключения на другую фазу если напряжение опустилось ниже заданного уровня, либо отключение нагрузки. Диапазон настройки 0-20 секунд.
ЗСВ – Время задержки переключения на другую фазу если напряжение поднялось выше заданного уровня, либо отключение нагрузки. Диапазон настройки 0-5 секунд.

Прибор ПФ-60А работает при наличии хотя бы одной фазы. При включении происходит обработка всех заданных настроек, затем тестирование каждой подключенной фазы.
В это время все три светодиода мигают, что означает, что напряжение на выходе отсутствует. При определении самой подходящей под установки фазы, диоды перестанут мигать и останется гореть только один индикатор под соответствующей фазой.
Для холодильников и техники, где присутствуют маломощные компрессоры, параметр ВРЕ следует задавать не менее 300 сек.

Переключатель фаз автоматический PF-451-1 (2 режима работы: с или без приоритетной фазы. Порог переключения: нижний 140-210В; верхний 240-300В; 3х63А монтаж на DIN-рейке) F&F EA04.005.005

Глубина65
Высота90
Ширина105
Количество размыкающих контактов3
Диапазон измерения напряжения 2 по300
Диапазон измерения напряжения 2 с240
Диапазон измерения напряжения 1 по210
Диапазон измерения напряжения 1 с140
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по230
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с230

Глубина: 65мм
Высота: 90мм
Ширина: 105мм
Количество размыкающих контактов: 3
Диапазон измерения напряжения 2 по: 300В
Диапазон измерения напряжения 2 с: 240В
Диапазон измерения напряжения 1 по: 210В
Диапазон измерения напряжения 1 с: 140В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по: 230В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с: 230В

*Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п. 2 ГК РФ.

Автоматический переключатель фазы PF-452

Описание продукта

Автоматический переключатель фазы с выходом фазного напряжения 400 В.
Автоматический переключатель фаз предназначен для поддержания непрерывности питания двухфазной цепи при выходе из строя одной из фаз питания или падении ее параметров. По желанию он может служить контроллером, позволяющим запитать выбранные цепи, подключенные к одной или двум фазам.

Характеристики
* Выход межфазного напряжения 400 В
* выход фазных напряжений 2 × 230 В переменного тока
* функция управления приоритетом – поддержание мощности выбранных приемников с помощью одной правильной фазы с одновременным отключением питания для вторичных приемников.

Эксплуатация
Трехфазное напряжение (3 × 230 В + N) подается на вход переключателя (L1, L2, L3, N). Электронная система переключателя контролирует значения приложенных фазных напряжений. На выходы переключателя направляются две фазы с правильными параметрами.
Порядок переключения фаз не указан. Когда параметры одной фазы падают, система переключается на следующую исправную фазу. Время переключения (появления напряжения на выходе) после активированного в данный момент обрыва фазы колеблется от 0.От 5 до 0,8 секунд (в это время на приемники подается питание). Вход Uk предназначен для управления переключением контактов с защитой от ситуации, когда две фазы направляются на один выход (в случае слипания контактов реле).
Коммутатор может работать в двух режимах приема: при межфазном напряжении 400 В переменного тока или при фазных напряжениях 2×230 В переменного тока.

Если остается только одна правильная фаза, контроллер работает в соответствии с выбранной функцией:
Режим A (без перемычки P-P)
Хорошая фаза направляется как на выход R1, так и на выход R2.Это означает отсутствие источника питания 400 В для двухфазного режима приема.
Mode B (перемычка P-P)
Хорошая фаза направлена ​​только на выход R1.
Применение: контроллер приоритета – если из-за нагрузки невозможно одновременно подключить все ваши устройства к одной фазе, то однофазные приемники ключевой важности будут подключены к выходу R1 и они будут иметь питание при условии, что есть хотя бы одна хорошая фаза. Вторичные приемники будут подключены к выходу R2 и будут работать только при наличии как минимум двух исправных фаз.Режим работы устанавливается перемычкой на клеммах P-P.

Amazon.com: ELPRO ATS-63A, 120/208 В, 50-60 Гц, автоматический переключатель резерва, 2-3 фазы, 4 полюса: патио, лужайка и сад

  • Убедитесь, что он подходит, введя номер своей модели.
  • Недорогой микропроцессорный контроллер ATS
  • Подходит для 1-3-фазных бензиновых и дизельных генераторов
  • Измерения истинных среднеквадратичных значений
  • Обеспечивает функцию внешней регулировки напряжения
  • Работает с любыми контакторами и переключателями типов

Автоматические переключатели фазового перехода, бытовые товары в Payal, Ludhiana, Boparai. Электрика и электроника.

Автоматические переключатели фазового перехода, бытовые товары в Payal, Ludhiana, Boparai. Электрика и электроника | ID: 6395342097

Описание продукта

Фазовый переключатель может быть установлен только с трехфазным питанием. Выбор переключения фазы осуществляется в соответствии с нагрузкой сети. Он доступен в диапазоне от 60 до 120 ампер. Величина изменения фазы зависит от мощности нагрузки. Этот продукт автоматически выдает выходные данные для всех трех фаз, одна или две фазы отсутствуют, и после возврата или наличия всех трех фаз он автоматически переключается на исходную фазу.
  • Мгновенное автоматическое изменение фазы при выходе из строя любой фазы
  • Может получать электропитание во всех трехфазных линиях (при наличии любой одной фазы)
  • Нет необходимости контролировать обратное переключение
  • Избегает физических операций и страданий

Код товара

Модель

Главный вход

Текущий рейтинг

Поляки

Рабочее напряжение

Габаритные размеры

(В x Ш x Г)

126A

А. C.S-0331-A

3 фазы

60 ампер

3

220/415 В переменного тока +/- 10%, 50 Гц

250 x 302 x 135 мм

127A

A.C.S-0331-B

3 фазы

120 ампер

3

220/415 В переменного тока +/- 10%, 50 Гц

380 x 450 x 155 мм


Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Юридический статус фирмы Физическое лицо – Собственник

Характер бизнеса Производитель

IndiaMART Участник с июля 2013 г.

GST03AJAPS5842h2ZA

Boparai, ведущая компания в области электрических решений в Индии, предлагает вам широкий спектр электрических компонентов для сельскохозяйственного, промышленного и жилого секторов.Основанная г-ном Джагдевым Сингхом Бопараи, компания существует уже более 20 лет, постоянно вводя новшества и выводя на рынок качественную продукцию. Компания Boparai изменила представление людей о пускателях двигателей и панелях управления, представив Индии компанию Boparai, производящую пускатели двигателей и панели управления, основанные на запатентованной технологии контакторов постоянного тока. Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Автоматические переключатели резерва – 3 фазы

Описание

Работает с

Цена
$

ATC3C2X30100 Автоматический переключатель резерва – Eaton Катлер-Молоток, 100 А, 3 фаза, тренажер любой автоматический резервный генератор с 2 управление пуском провода

стандартная цена:
NEMA 1 внутренний шкаф
1 комплект вспомогательных контактов
3 фазы 3 полюса
генераторный тренажер

дополнительных сумматоров / вычитаний для:
наружного шкафа 3R
однофазный 2-полюсный
дополнительный полюс для переключения нейтрали
расширенная 5-летняя гарантия

 $ 1,567
ATC3C2X30200 Автоматический переключатель резерва – Eaton Катлер-Молоток, 200 А, 3 фаза, тренажер $ 2 024
ATC3C2X30225 Автоматический переключатель резерва – Eaton Катлер-Молоток, 225 А, 3 фаза, тренажер 2 350 долл. США
ATC3C2X30260 Автоматический переключатель резерва – Eaton Катлер-Молоток, 260 А, 3 фаза, тренажер 2 482 долл. США
ATC3C2X3020 Автоматический переключатель резерва – Eaton Катлер-Молоток, 320 А, 3 фаза, тренажер ПРЕКРАЩЕННАЯ МОДЕЛЬ ?
ATC3C2X30400 Автоматический переключатель резерва – Eaton Катлер-Молоток, 400 А, 3 фаза, тренажер 2 901 долл. США
ATC3C2X30600 Автоматический переключатель резерва – Eaton Катлер-Молоток, 600 А, 3 фаза, тренажер 5 519 долл. США
VTS4003208SX
VTS4003480SX		 Автоматический переключатель резерва – Ронк, 400 А, тренажер любой автоматический резервный генератор с 2 управление пуском провода
(не для энергосистем по схеме треугольник)
стандартная цена:
NEMA 3R внутренний / внешний корпус
3 фазы, 3 полюса
генераторный тренажер
2 года гарантии		 снято с производства
VTS6003208SX
VTS6003480SX		 Автоматический переключатель резерва – Ронк, 600 ампер, тренажер снято с производства
OTEC125 Автоматический переключатель резерва -Cummins 125А с тренажером и зарядным устройством любой автоматический резервный генератор с 2 управление пуском провода

дополнительные сумматоры для:
внешний корпус 3R
зарядное устройство
однофазное 2 полюса
сервисный вход с номиналом
5-летняя гарантия

 $ 1,429
OTEC225 Автоматический переключатель резерва -Cummins 225A с управлением PowerCommand $ 2,016
OTEC400 Автоматический переключатель резерва -Cummins 400A с Управление PowerCommand 2 585 долл. США
OTEC600 Автоматический переключатель резерва -Cummins 600A с управлением PowerCommand $ 4 836
OTEC800 Автоматический переключатель резерва -Cummins 800A с управлением PowerCommand 6 602 долл. США
ZXOB3 Автоматический переключатель резерва – АББ Зенит, 60 А, 3 фаза, тренажер любой автоматический резервный генератор с 2 управление пуском провода

стандартная цена:
NEMA 1 внутренний шкаф
3 фазы 3 полюса

дополнительных сумматоров для:
Внешний корпус 3R
дополнительные вспомогательные контакты
дополнительный полюс для переключения нейтрали

 $ 1 296
ZXOC3 Автоматический переключатель резерва – АББ Зенит, 100 А, 3 фаза, тренажер $ 1,314
ZXOF3 Автоматический переключатель резерва – АББ Зенит, 160 А, 3 фаза, тренажер $ 1,424
ZXOG3 Автоматический переключатель резерва – АББ Зенит, 200 А, 3 фаза, тренажер $ 1 493
ZXOJ3 Автоматический переключатель резерва – АББ Зенит, 260 А, 3 фаза, тренажер 2131 долл. США
ZXOK3 Автоматический переключатель резерва – АББ Зенит, 400 А, 3 фаза, тренажер 2 569 долл. США
ZTXO – Автоматический переключатель резерва – АББ Зенит, 600-1200 усилитель, 3 фазы, тренажер запросить расценки по электронной почте

OTEC-400 (корпус Nema 3R, 3 фазы, 400 А, 480 В) Автоматический переключатель резерва PT # A040C972

Автоматические выключатели

OTEC предназначены для работы и переключения электрических нагрузок между первичной и резервной генераторными установками.Они подходят для использования в аварийных, требуемых по закону и дополнительных приложениях в режиме ожидания. Коммутаторы контролируют оба источника питания, запуск установки генератора сигналов, автоматически передают мощность и возвращают нагрузку к основному источнику питания, как только будет доступна стабильная электросеть. Полностью интегрированный контроллер разработан с учетом практических функций, со светодиодными индикаторами и цифровыми кнопками для облегчения использования оператором.

Характеристики:

  • Микропроцессорное управление – Простое в использовании стандартное управление.Светодиоды отображают состояние безобрывного переключателя; Кнопки позволяют оператору активировать контрольный тест, время тренировки и режим передачи.
  • Запрограммированный переход – Время открытого перехода можно настроить для полного отключения нагрузки от обоих источников на запрограммированный период времени, как рекомендовано NEMA MG-1 для переключения индуктивных нагрузок.
  • Усовершенствованный механизм безобрывного переключателя – Уникальный двунаправленный линейный привод обеспечивает практически без трения, постоянное усилие, прямолинейное действие безобрывного переключателя в автоматическом режиме.
  • Ручное управление – Ручки ручного управления, экранированные заделки и контактные механизмы с центральным расположением обеспечивают эффективное ручное управление в условиях обесточивания. Положительная блокировка – механическая и электрическая блокировка предотвращают соединение источника с источником через силовую или управляющую проводку.
  • Главные контакты – Прочные контакты из серебряного сплава и многолистовые дугогасительные камеры рассчитаны на нагрузку двигателя или полную передачу нагрузки системы.Они не требуют регулярного обслуживания контактов. Постоянный ток нагрузки не должен превышать 100% номинального значения переключателя, а вольфрамовые нагрузки не должны превышать 30% номинального значения переключателя.
  • Простота обслуживания / доступа – Подключение жгута проводов с одним разъемом и совместимая маркировка клемм упрощают обслуживание. Пространство доступа достаточно. Установленные на двери органы управления программируются на месте; никаких инструментов не требуется.
  • Полная линейка продуктов – Cummins предлагает широкий спектр оборудования, принадлежностей и услуг, которые подходят практически для любого приложения резервного питания. Гарантия и обслуживание – Продукция подкрепляется всеобъемлющей гарантией и всемирной сетью дистрибьюторов с техническими специалистами, прошедшими обучение на заводе-изготовителе.

ASCO 32A 4P Трехфазный автоматический переключатель

Описание

Автоматический переключатель резерва ASCO Series 230 состоит из интеллектуального контроллера и модульного выключателя нагрузки, который автоматически переключает нагрузку на аварийный источник питания, когда обнаруживает пониженное / повышенное напряжение, пониженную / повышенную частоту или обрыв фазы в нормальном источнике питания.Переключатель имеет три рабочих положения (Источник I, Выключено по центру, Источник II). Серия 230 доступна в 5 различных типоразмерах до 800 А и может работать в нескольких режимах управления, включая автоматический, дистанционный и ручной режим.

Автоматический переключатель Series 230 доступен в одно- и трехфазной конфигурациях до 80 А, а для более мощных приложений – в трехфазных конфигурациях до 800 А, до 415 В и как для 50, так и для 60 Гц.

32A 4P автоматический переключатель (однофазный)
4P Перемычка
Размеры корпуса 500 мм x 300 x 600 мм
Плата кабельного ввода Нижний ввод
Контроллер C2000
Высокоскоростное переключение между альтернативными источниками питания
Три рабочих положения.Два источника могут быть изолированы в центральном положении
Ручка для ручного управления
Для контроллера не требуется источник питания постоянного тока
* Пожалуйста, свяжитесь с нами, чтобы узнать стоимость доставки.

Корпус ASCO A Трехфазный автоматический переключатель резерва включает контроллер C2000 со следующими характеристиками :

Измерение напряжения и частоты
Регулируемые настройки пониженного и повышенного напряжения для Источника I и Источника II
Регулируемые настройки пониженного и повышенного напряжения для Источника I и Источника II
Обнаружение несимметрии напряжения между фазами

Временные задержки
Точность определения временной задержки составляет ± 1% • Временная задержка может быть установлена ​​в различных режимах работы

Дисплей контроллера и клавиатура
ЖК-дисплей
Сенсорная панель для программирования функций и настроек
Световые индикаторы положения переключателя
Световые индикаторы приемлемости источника

Дистанционное управление и связь
Вход сигнала дистанционного управления положением
Вход сигнала пожарного управления (24 В постоянного тока)
Стандартная функция: интерфейс RS485, поддержка связи MODBUS

Источник питания контроллера
Рабочее напряжение (В переменного тока): 220/230/240/380/400/415
C2000 может работать с источником питания 24 В постоянного тока

Подходящие приложения

Банковское дело, финансы и страхование
Радиовещание и развлечения
Строительство и проектирование
Центр обработки данных / хостинг
Образование
Правительство
Здравоохранение
Производство
Электроэнергетика
Телеком
Транспорт
Жилой

Как переключать фазы.

Автоматический фазовый переключатель FiF. Устройство и включение. Фазовый автомат в загородных домах Состав:

Обеспечение стабильной работы электрооборудования может осуществляться различными способами. Среди них используется электронный фазовый переключатель, стоимость которого намного ниже, чем у источников бесперебойного питания. К этим устройствам предъявляются разные требования, они могут работать в одно- и трехфазных сетях. Фазовые переключатели являются важными элементами в системах резервного питания.

Основные функции переключателя

Основное назначение электронных фазовых переключателей – своевременный автоматический перевод мощности с перегруженной линии на более свободную. Очень часто такая необходимость связана с перепадами напряжения, при которых устройства и оборудование не могут нормально функционировать.

Большинство приборов, бытовой техники и других устройств имеют индивидуальные технические характеристики, обеспечивающие их нормальную работу. Эти данные указаны в паспортах или инструкциях по эксплуатации изделия.В первую очередь отображаются значения минимального и максимального напряжения, при которых устройство может нормально работать, а проводка не будет разрушена под воздействием нагрузок.

Контроль перегрузки очень важен, поэтому каждый автоматический переключатель фазы настроен именно на это. Чтобы гарантировать правильный отклик прибора, время отклика должно быть установлено правильно. То есть индикаторы настроены таким образом, чтобы исключить ложную тревогу.

Стандартные фазовые переключатели позволяют регулировать наиболее важные параметры.В первую очередь устанавливаются минимальные и максимальные пределы напряжения. В этом случае необходимо исключить пересечение значений верхней и нижней областей, что может привести к нестабильной работе переключателя. Пределы верхнего и нижнего пределов рекомендуется устанавливать не на глаз, а в соответствии с инструкцией и техническими характеристиками оборудования.

Важной настройкой является время возврата, в течение которого переключатель пытается вернуться в исходное положение, переключая контакты на свой собственный источник питания.Однако это будет возможно только в том случае, если напряжение на этой линии вернется в нормальное состояние. Другой параметр – время включения, когда устанавливается определенное время, по истечении которого коммутатор должен попытаться включить питание после того, как он полностью отключился. То есть после появления питания хотя бы на одной линии резервное питание можно отключить.

Есть и другие настройки, которые можно использовать в различных комбинациях. Все зависит от конструкции, назначения и возможностей того или иного коммутационного устройства.

Общее устройство и принцип действия

Принцип работы обычного выключателя связан с распределением контактов между имеющимися фазами. Как правило, выбирается один главный контакт, к которому подключается основная фаза для подачи питания на оборудование. В нем используется мощный медный провод для снижения потерь электроэнергии.

Для других линий второстепенного значения можно использовать более простую более тонкую алюминиевую проволоку. В этом случае резервная линия все равно не выйдет из строя сразу и сможет проработать 1-2 часа.Эти вторичные фазы подключены ко второму и третьему контактам переключателя.

Количество контактов определяется количеством фаз в промышленной сети. Обычно используются три фазы, с напряжением между ними 380 вольт. Напряжение между фазами и землей составляет 220 вольт на фазу. Именно этим напряжением запитываются все квартиры и дома, а 380 В вообще не используется.

Если на основной фазе пропадает напряжение, то через разные промежутки времени питание передается на вторичный контакт.При отсутствии питания на всех трех фазах коммутатор выполняет полное отключение сети. Для таких ситуаций рекомендуется сгенерировать специальный сигнал, с которым. Для этого к резервному источнику питания подключают отдельную электрическую цепь.

В каждый переключатель встроено устройство для гашения искр, возникающих при срабатывании контактов. Это позволяет значительно увеличить срок службы устройства.

Выключатели автоматические и ручные

Как уже отмечалось, в переключателе фазы есть настройки, которые возвращают его в исходное состояние через определенный период времени.Однако эта функция доступна не на всех устройствах. Например, автоматический трехфазный переключатель имеет свои особенности. В первую очередь, это касается его активного использования в производственной сфере. Ведь это может привести к выходу из строя технологического оборудования. Такие же негативные последствия возникают в результате коротких замыканий, отказов линий и скачков напряжения.

Следует отметить, что автоматические выключатели не обеспечивают полноценного выполнения обозначенных задач. Поэтому в производстве часто используется трехфазный ручной переключатель фазовых пакетов, не требующий покупки дорогостоящих датчиков и других устройств контроля и управления.Например, если заранее известно об отключении электроэнергии, достаточно просто запустить резервный генератор и дождаться включения основного питания. Предварительно фазовый переключатель вручную выставляется на нужную линию. После возобновления подачи электроэнергии все установки также возвращаются на место вручную.

Ручной тип управления переключателем не позволяет использовать другие типы управления. Работа ведется в основном по трем позициям. Первые два положения управляют фазами, а нейтральное положение используется при отсутствии напряжения на выходе.В таких случаях ручной трехфазный переключатель работает совместно с контакторами, которые механически исключают одновременную работу линий. Эта мера предотвращает возникновение различных перегрузок на любой из фаз.

В более продвинутых переключателях все функции выполняются буквально одним нажатием кнопки. Здесь переключение электрических цепей осуществляется таким образом, что по специальному сигналу происходит переворот фаз. Тип управления устройством необходимо указывать при его покупке.Еще более сложная схема – электронное управление, когда по трассе в обоих направлениях проходит разнообразная довольно сложная информация. В этом случае потребуется совместимый контроллер для выполнения всех запрограммированных функций.

Ручной фазовращатель часто используется как самый дешевый вариант. Однако он не обеспечивает постоянного контроля за состоянием линий без вмешательства человека. Поэтому эти переключатели используются вместе с другими устройствами и. Именно они следят за наличием дисбаланса фаз и определяют полное исчезновение напряжения.Эти дополнительные устройства встречаются под названиями реверсивный переключатель, реле контроля фазы, реверсирование и т. Д.

Бесперебойная работа электроприборов всегда актуальна для электриков и электроснабжающих. Требования к бесперебойной работе предъявляются к производству, в медицинских учреждениях, охранных комплексах и дома. Такое требование может быть выполнено по-разному: с помощью (АВР) от дополнительной линии, АВР с источниками бесперебойного питания или фазового переключателя.Первый вариант чаще всего используется в трехфазных установках, второй и третий – в однофазных. Фактически, переключение между фазами – это АВР, где дополнительные линии берутся от одной из двух неиспользуемых фаз обычной трехфазной сети. Однако об этом сказано в общих чертах, давайте подробнее рассмотрим устройство и принцип работы фазовращателя.

Устройство и принцип действия

Фазовый переключатель – это устройство, которое вместо основной фазы подключает любую другую, в которой напряжение ближе к нормальному, когда напряжение в основной линии пропадает или выходит за установленные пределы.Если вы еще не поняли, для чего это устройство, давайте разберемся.

Из определения следует, что на входные клеммы переключателя фаз подается трехфазное питание, а из него выходит одна, качество напряжения которой максимально приближено к норме. Само переключение происходит при появлении скачков, просадок или полного исчезновения основного. Выбор основной линии осуществляется в зависимости от конкретного варианта. Отсюда ограничение – переключатель фаз должен работать в трехфазной сети.Его можно использовать для генератора, но тогда вам нужно подумать о том, как сформировать управляющий импульс для его запуска. Устройство может быть ручным или автоматическим.

Принцип работы – перебирать строки до момента нахождения той с оптимальными параметрами, переключая группу реле микроконтроллером.

Помимо автоматических фазовых переключателей, часто встречаются ручные варианты. Ручной переключатель представляет собой трехпозиционный кулачковый переключатель, иногда называемый «сумкой».При этом в продаже есть как 2-х позиционный, так и 4-х позиционный переключатель, в зависимости от потребностей потребителя.

Механические модели выключателей малой мощности нужны не для переключения нагрузки, а для переключения линии, измеряемой вольтметром. Порядок переключения может отличаться, например 0-1-0-2-0-3, где 0 – все фазы отключены, а 1,2 и 3 – номер выбранной линии. Мощные модели удобно использовать для реверса мотора или подключения нагрузки, можно переключать под напряжением.

Будьте внимательны, переключатель на 3 положения не факт, что он переключит три фазы, возможно его положения 1-0-2, т.е. первая пара контактов замкнута, вторая пара контактов тоже отключена. Прочтите к нему документацию и проверьте схему переключения, если документации нет, можно проверить штатным циферблатом.

Как выбрать фазовый переключатель

Мы посмотрели, как работает переключатель фаз, теперь давайте узнаем, на что обращать внимание при выборе автоматических моделей.Помимо параметров мощности, в PF добавлены функции, упрощающие процесс настройки и эксплуатации.

Первое и главное – это ток … Для того, чтобы фазовый переключатель подходил к вашей системе электропитания, главный критерий, на который нужно обращать внимание при выборе, – это допустимый ток. Не стоит покупать устройство, ток которого превышает номинальный ток вводной машины. Хотя он должен обеспечивать безопасный режим работы, но не лишним будет привести электросеть в соответствие с допустимым током и мощностью.

Второй параметр – возможность регулировки … На дешевых переключателях вообще нет возможности выставить значение минимального и максимального напряжения в электросети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором устройства могут работать, максимального. В более продвинутых моделях можно настроить время, по истечении которого нужно попытаться перейти к основному этапу и другим настройкам.

Третий параметр – способ отображения и индикации. … Более простые модели имеют светодиодную индикацию, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, горит соответствующий светодиод, например зеленым, когда линия в норме, но в резерве – светодиод мигает при проблемах на всех линиях – «АВАРИЯ» индикатор горит. В более продвинутых моделях устанавливается семисегментный индикатор или ЖК-дисплей.Назначение индикаторов: для отображения значения напряжения, параметров настройки, включенной и приоритетной фазы. Наименее визуальной индикацией являются отдельные светодиоды, а наиболее очевидным является ЖК-дисплей.

Четвертый параметр – , функциональный … Самый простой ПФ имеет набор предустановленных параметров питающей сети, принимаемых за норму, и стремится их придерживаться. Но каждый электроприбор требует индивидуального подхода к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен или наоборот уменьшен.В более продвинутых моделях эти значения устанавливаются поворотом винтов или ручек в нужное положение, согласно градуировке. Наиболее функциональными считаются модели с дисплеем и сенсорным управлением. При этом не следует предполагать, что чем проще, тем хуже, зачастую не стоит переплачивать за функции, которые не приносят пользы.

Если ваш коммутатор недостаточно мощный, чтобы удовлетворить ваши потребности, есть два способа решить эту проблему:

  1. Купите выключатель, рассчитанный на больший ток.
  2. Установите электромеханический переключатель так, чтобы катушка или была подключена к выходным клеммам фазового переключателя. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Область применения

Опять же, прежде чем заказывать коммутатор, вы должны знать, что для его работы требуется 3 фазы. Резервные линии взяты из дополнительных фаз. Между фазами напряжение 380 Вольт, оно называется «линейным», а между фазой и нулем 220 Вольт, оно называется «фазовым».Они связаны между собой, но мы не будем углубляться в эту статью. Главное, чтобы вы понимали, что для подключения к электросетям нужна трехфазная сеть ровно на 380 вольт.

Как уже было сказано, это устройство используется для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или разбалансирована. В случаях, когда на вход трансформатора подается «плохое» напряжение, нужен автоматический ввод резерва с другой линии, фазовый переключатель в этой ситуации не поможет.

Агрегаты с непрерывным режимом работы получают питание от фазового переключателя. Предлагаю рассмотреть область применения на наглядных примерах.

В медицине:

  • аппаратов жизнеобеспечения;
  • холодильников с лекарствами в аптеках;

На производстве и в офисах:

  • средств автоматизации;
  • аппаратура управления и контроля, регистрирующая сигналы;
  • средств связи, стационарных радиостанций, диспетчерского оборудования;
  • систем вентиляции;
  • котел газовый;
    • Система безопасности
  • ;
  • cCTV;
  • система умный дом;

Схема подключения

После покупки могут возникнуть трудности с подключением переключателя фаз.Если у вас нет опыта работы с электричеством, лучше не пробовать, так как вам придется работать с высоким напряжением в трехфазной сети – 380 Вольт. Кроме того, неправильное использование и подключение такого оборудования может привести к короткому замыканию между фазами.

Фазовый преобразователь – это модульное устройство, которое устанавливается в щите на объекте. Перед ним установлен трехфазный автоматический выключатель. После установки первичного контура отправляемся на выходные. Но как подключить вторичные цепи, зависит от модели переключателя.Схема подключения должна быть указана в техническом паспорте или другой подобной документации и может отличаться от производителя к производителю.

Фазовый переключатель – бюджетный способ повысит стабильность подачи электроэнергии, особенно актуален может быть за городом в коттеджном поселке, в дачном поселке, где обычно бывают отключения электроэнергии. Мы рассказали о том, как подключать и где устанавливать, а также обо всех параметрах таких устройств. Выбор бесперебойного питания зависит от ваших потребностей и бюджета.

Фазовый переключатель предназначен для надежной работы источника питания и резервного источника питания. Городские энергораспределительные сети не всегда предоставляют качественный ресурс. Из-за резких падений напряжения любое электрическое устройство может выйти из строя. Фазовые переключатели обеспечивают бесперебойную работу устройств и оборудования при колебаниях напряжения.

Типы устройств

Производители предлагают широкий спектр устройств для разных целей эксплуатации.

Выключатели условно можно разделить на две большие группы:
  • Автомат – в зависимости от показателей напряжения автоматически переключается на другую линию, когда текущая не справляется с нагрузкой и не может нормально работать.Микропроцессорное цифровое устройство произвольно выбирает фазу сети. Любой фазе можно дать приоритет.
  • Руководство – нужный режим выбирается вручную. Компактное устройство работает под постоянным контролем и мониторингом электрических данных. Специфика работы зависит от количества и качества напряжения на фазах. С помощью устройства выбирается оптимальная фаза и подается питание.

Функции устройства

Селектор фазы регулирует верхний и нижний параметры напряжения.Устройство предварительно настроено. Особого внимания требует настройка верхнего индикатора. Если установить слишком высокое значение, внутренняя проводка может перегреться. Заниженный уровень приводит к постоянному срабатыванию переключателя.

Устройство имеет функцию времени возврата. Через определенный промежуток времени проверяется основное питание. Если показатели в норме, совершается обратный прыжок на предыдущее место. Или через установленный интервал снова проверяется напряжение. Процесс продолжается до тех пор, пока сетевое напряжение не вернется в норму.Временной диапазон устанавливает специалист.

Когда напряжение пропадает на всех фазах, срабатывает функция времени включения. Зазор также устанавливается перед использованием устройства.

Принцип работы

Во время работы устройство выбирает фазу, которая соответствует допустимому напряжению. Устройство всегда подключает нагрузку к фазе, которая находится в нормальном диапазоне.

Современные устройства управляются микроконтроллерами:
  • Анализируют стресс.
  • Управляют электромагнитными реле.
  • Отображает данные на цифровых индикаторах.

Коммутатор и линии должны быть защищены. Если напряжение находится в пределах нормы, выполняется подключение к одной из фаз. Вы можете включить режим приоритетной фазы, к которой будет подключена нагрузка.

Если при включенном режиме напряжение на приоритетной фазе превышает установленные пределы, устройство переключает нагрузку на следующую фазу. После того, как напряжение вернется к установленным пределам, по истечении определенного времени задержки возврата устройство переключает нагрузку обратно.

Управляется цифровой переключатель фазы, который анализирует напряжение.
  • Отображает данные на цифровых индикаторах.
  • Управляет.

Индикаторы переключателя фаз показывают действующее напряжение для каждой фазы. Предварительно можно включить режим приоритетной фазы, в котором будет подключаться нагрузка.

Если этот режим не включен, нагрузка автоматически подключится к первой фазе. При включенном режиме напряжение на приоритетной фазе может превышать установленные пределы.Устройство переключит нагрузку на следующую фазу.

После того, как напряжение вернется в основную фазу, по истечении заданного времени задержки возврата, устройство переключит нагрузку обратно. Если режим основной фазы выключен, то нагрузка изначально запитывается от первой фазы.

Во избежание ложных срабатываний при переключении пускового тока или напряжения текущей фазы на короткое время снизилось, но остается выше 120 В, переключение можно настроить с задержкой по времени.

О выходе напряжения за установленные пределы сигнализирует мигающий индикатор.Нагрузка будет питаться от другой фазы. Если напряжение выходит за пределы нормального диапазона на всех трех фазах, устройство отключает нагрузку до тех пор, пока любая из фаз не нормализуется.

Настройки

При нажатии кнопки отображается значение верхнего предела отключения. Вы можете изменить значение с помощью кнопок вверх или вниз. Дальнейшее нажатие отобразит нижнее предельное значение отключения, которое также можно изменить.

  • Выбран приоритетный фазовый режим.
  • Время задержки первой активации в секундах.
  • Задержка возврата приоритетной фазы.
  • И время задержки переключения нижнего предела превышает 120 вольт.

Чтобы сбросить все значения до заводских, нажмите соответствующую кнопку. Индикатор покажет предупреждение и запустит обратный отсчет, а затем сбросится. Стабильность работы устройства в большей степени зависит от правильной настройки.

Приложение

Фазовый преобразователь используется в промышленном и бытовом оборудовании для электропитания и защиты от повышенного или пониженного напряжения.

Область применения:
  • Освещение.
  • Автоматика газовых котлов.
  • Компьютерные сети и серверы.
  • Объекты сигнальные и прочие.

В основном используется в однофазных выходах. Три соединены сверху. Внизу находится соединительная шина с отходящей фазой. От него питаются нагрузка и ноль. Выключатель и линии должны быть защищены автоматическими выключателями.

Как выбрать

Перед покупкой устройства нужно хорошо понимать, где планируется установка и какие функции будут возложены.Одно дело установить оборудование на производстве, а другое дело – потребление электроэнергии в доме.

Электронные автоматы с микропроцессором имеют герметичные реле с раздельным управлением, емкостью от 40 до 80 А. При прерывании напряжения фаза обнаруживается и подается на выход. Выпускаются от недорогих с ограниченными возможностями (ПФ-40А) до модернизированных (DigiTOP).

У потребителя большие возможности выбора.Одни ценят новейшие изобретения, другие – приверженцы простого, но надежного и проверенного временем.

Преимущества и недостатки

Авто фазовый переключатель обладает большой точностью и надежностью. Внутренняя блокировка предотвращает залипание контактов реле. Он самостоятельно, без вмешательства пользователя, контролирует напряжение и выбирает наиболее подходящую фазу.

Наряду с положительными качествами требуется максимальная точность настройки и подключения.Правильно сделанный безопасный электрический ток надолго защитит технику и устройства от перебоев в подаче электроэнергии.

Руководство Переключатель в основном используется в местах, где можно обойтись без большого напряжения. Среди преимуществ:
  • Устойчивость к перегрузкам.
  • Он небольшой по размеру.
  • Сравнительно невысокая стоимость.
  • Удобно и просто использовать.
  • В некоторых конструкциях может использоваться как переключатели.
недостатки

За приборами надо следить.Ручное переключение всегда требует присутствия человека.

Авто Переключатель фаз в загородных домах

Проблема частых отключений электроэнергии, а также подачи некачественного ресурса в загородные дома решается установкой и регулировкой щита с автоматом. переключение фаз и ручной ввод резерва.


Сборка предполагает:
  • Автоматическое переключение на исправную фазу с трехфазного ввода и питание однофазных потребителей.
  • Ручное переключение с городской электроэнергии на генератор.
  • Защита трехфазных потребителей при пропадании одной из фаз.

Автоматический фазовый переключатель управляет активацией одного из трех магнитных реле. В зависимости от того, какая фаза исправна, переключатель включает соответствующий стартер. На выходе подключаются силовые контакты магнитного пускателя. Подключена однофазная нагрузка.

В нормальном режиме, когда все три фазы исправны, активна только одна фаза.Это единственный недостаток схемы. Несколько неразумно использовать трехфазный ввод только как одну фазу. Вариант оправдывает себя в случае аварии. Для модернизации схемы предполагается автоматическое переключение фаз с приоритетом первой фазы.

При возникновении неисправности в первой фазе происходит переключение на другую фазу, как только неисправность устраняется, первая фаза снова включается. Для реализации проекта используется модульное реле со светодиодами. Регулятор устанавливает время отклика для нижнего и верхнего пороговых значений.

помогает улучшить качество поставляемого энергоресурса. Использование таких устройств обеспечивает надежную работу потребителей электроэнергии и служит резервным источником электроэнергии. Существенно снижается влияние колебаний напряжения, гарантируется бесперебойная работа оборудования и устройств.

Функциональность прибора

После предварительной настройки открывается доступ к удобному регулированию напряжения в широком диапазоне от нижнего до максимального значения. Превышение установленных параметров грозит неприятными последствиями от перегрева внутренней проводки.Слишком низкие значения вызывают частое срабатывание переключателей.

Уникальная функция времени сброса работает по тестовой таблице источника питания в четко определенные периоды. Возврат на исходное место происходит при соответствии показателей нормам. В противном случае он запускается снова по истечении установленного времени. Эта процедура заканчивается, когда требуемые параметры сети будут восстановлены.

Функция отключения возникает в результате пропадания напряжения на всех фазах сети. И первый, и второй диапазоны времени настраиваются и устанавливаются квалифицированными специалистами.

Принцип действия

Выбор фазы, соответствующей допустимому показателю, и подключение к ней нагрузки – основная задача прибора. Все современные модели оснащены микроконтроллерами, позволяющими выполнять следующие операции:

  • выполнить подробный анализ напряжений;
  • управлять любым количеством электромагнитных реле;
  • отображают всю важную информацию на цифровых индикаторах.

В каждом конкретном случае выхода напряжения за допустимые пределы нагрузка автоматически переключается на другую фазу.

Цифровой фазовый переключатель работает по следующей схеме:

  1. Текущие параметры отображаются на индикаторе.
  2. Включение приоритетного режима подключения нагрузки.
  3. После этого происходит переход к следующим этапам в ситуации превышения установленных лимитов.
  4. Время задержки регулируется для исключения ложных переключений при кратковременном падении напряжения не менее 120 В.

Мигание индикатора указывает на выход из рабочих параметров.Если это произошло на всех трех этапах, произойдет полное отключение до тех пор, пока хотя бы один из них не будет восстановлен до желаемого состояния.

Как настраиваются параметры

Узнать значения отключения по верхнему пределу можно, нажав кнопку. Этот параметр очень легко изменить с помощью кнопок «вниз» и «вверх». Следующее нажатие после первого нажатия отображает нижний предел выключения. Чтобы исправить эту характеристику, сделайте следующее:

  • выбор режима приоритетной фазы;
  • определение периода задержки в секундах начала включения;
  • устанавливает время возврата к фазе, выбранной в качестве приоритетной;
    • Установка
  • на минимальный предел времени задержки переключения 120 В.

Грамотное выполнение всех процессов станет залогом стабильной работы устройства. Специальная кнопка предназначена для сброса всех значений с автоматическим выбором заводских настроек.

Среди множества моделей, предлагаемых производителями, выделяются две основные группы.

Автоматическое переключение фаз

Предназначен для переключения на другие линии при выходе из строя текущей, если она не может полностью справиться с возникшей нагрузкой.Таким образом обеспечивается постоянная подача напряжения и возможность повреждения оборудования.

Установка подразумевает установку непосредственно возле электросчетчика. Подключение к линии позволяет объективно проверить состояние проводов. Осуществляется постоянный контроль параметров напряжения, который должен находиться строго в установленных пределах.

Постоянный мониторинг ведется не только по приоритетному, но и по двум резервным. Это гарантирует быстрый переход в случае необходимости.

Несоответствие параметрам, заданным при установке на всех жилах, исключает подачу питания на них. Если на приоритетной линии восстановились требуемые индикаторы, она подключается в первую очередь.

Ручной переключатель фаз

Компактные устройства для ручного выбора необходимого режима. Нюансы рабочего процесса напрямую зависят от качества и количества фазных напряжений.

Основным критерием выбора являются параметры номинального тока.Устройство поможет подобрать оптимальную для питания фазу.

Область применения

Обе группы одинаково востребованы как бытовым, так и промышленным оборудованием. Мониторинг и защита сетей осуществляется в следующих случаях:

  • элементы автоматики для газовых котлов;
  • систем освещения;
  • сигнальное оборудование;
  • серверов и компьютерных сетей.

Возможности выбора

Первым шагом является понимание функциональных требований для конкретного объекта и места предполагаемой установки.Огромная разница заключается в специфике работы на производстве и работы в домашних условиях.

Наличие микропроцессоров в электронной машине означает раздельное управление посредством герметичного реле. Выпуск такого фазового переключателя мощностью от 40 до 80 А производится в диапазоне от недорогих устройств с минимальным набором возможностей PF-40A до современных модификаций DigiTOP.

На потребительском рынке одинаковым спросом пользуются как проверенные надежные и простые образцы, так и ультрасовременные модели.

Достоинства и относительные недостатки

Автоматические устройства отличаются исключительной точностью и надежностью. Отсутствие опасности залипания контактов благодаря устройству внутренней блокировки. Параметры напряжения контролируются, и фаза выбирается без вмешательства пользователя.

К недостаткам можно отнести необходимость максимальной точности при настройке и подключении.

Преимущества портативных устройств:

  • компактность и невосприимчивость к перегрузкам;
    • Доступная стоимость
  • ;
  • неприхотливость в работе и обслуживании;
  • некоторые модели можно использовать как выключатель.

Недостаток – необходимость присутствия человека для управления устройствами.

Неисправности, связанные с нестабильностью электроснабжения в загородных домах, легко устраняются установкой щита с автоматическим переключателем фаз и ручным вводом резерва.

Фазовые выключатели используются для повышения надежности питания однофазных потребителей. Вход переключателя фаз – трехфазный, выход – однофазный.В этой статье мы рассмотрим автоматическое и ручное переключение фаз.

Допустим, у вас трехфазный вход, и есть вероятность, что одна или две фазы пропадут. В таких случаях можно создать схемы, которые будут автоматически или вручную переключать нагрузку в рабочую фазу.

Автоматические выключатели

нужны в том случае, если ваши потребители очень чувствительны к отключениям электроэнергии, часто случаются обрывы фаз, на редко посещаемых объектах. Например, загородный дом.

Автоматические переключатели фаз.

Автоматические выключатели разные.

В качестве примера рассмотрим автомат фазового переключения PF-441.

Как правило, автоматические переключатели фаз необходимо использовать вместе с контакторами, поскольку номинальный ток контактов переключателя составляет всего 16 А. Для некоторых нагрузок этого может хватить.

PF-441 имеет приоритетную фазу L1. Если напряжение на фазе L1 выходит за пределы диапазона (190–250) В, то переключатель фаз переключает нагрузку с фазы L1 на фазу L2 или на фазу L3.Когда напряжение на фазе L1 восстанавливается, он переключает нагрузку обратно.

Но есть фазовые переключатели, которые можно использовать без контакторов: PF-40A, PF-60A, PF-80A.

Устройство исправно (с возможностью переключения нагрузки) при наличии на входе хотя бы одной фазы при условии, что его напряжение не ниже 200 Вольт (для PF-40A) или 180 Вольт (для PF-60A и ПФ-80А).

Ручные переключатели фаз.

При поиске ручного переключателя фаз нужно обращать внимание на требуемый номинальный ток.В моем случае мне понадобился переключатель на 63А.

Единственный ручной переключатель фазы на 63 А, который мне удалось найти, – это кулачковый переключатель 4G. Причем фазовым переключателем он не называется.

Схема ручного переключения фаз – 4G63-108:

У этого производителя можно подобрать переключатели с нужной схемой переключения от 10 до 100А. Других аналогов не нашел. До 40А еще что-нибудь можно найти.

Больше новостей

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
