Переход hdmi на vga: Преобразование VGA в HDMI: факты и вымыслы

Внимание! Не дайте себя обмануть! Покупать псевдопереходники HDMI → VGA и обратно, в виде обычного кабеля с разными наконечниками бессмысленно.

Как передать сигнал с HDMI на VGA

Какие есть способы передачи HDMI на VGA? Несколько выше мы уже говорили, что каждому инженеру, да и просто грамотному пользователю, известны понятия ЦАП (DAC) и АЦП (Analog-to-digital converter, ADC) и вопрос заключается лишь в том, как осуществить адаптацию всего этого к обсуждаемой нами теме. Если зайти на сайт AliExpress, то там без труда можно найти и купить отличного качества конвертер HDMI-VGA. И уж он-то точно будет работать.

Как передать сигнал с VGA на HDMI

Помимо конвертеров, о которых шла речь выше можно также пользоваться стопроцентными преобразователями. Сигнал VGA в HDMI может быть преобразован с помощью таких приборов:

1. Kramer VP-435. Надо помнить, что этот прибор является к тому же и масштабатором.
2. Cypress CP-261H (CP-261HS).
3. Dune 3RCA-HDMI.

Чтобы произвести преобразование в обратную сторону, следует использовать устройства под № 2 и 3 из приведенного списка.

Как вы уже наверно успели заметить, тут говорится именно о полноценных приборах, для которых не нужны переходники. На одной их стороне располагается разъем HDMI, а на другой VGA. Кроме того, имеются аудиовыходы. То есть прибор имеет несколько функций. Подобные устройства без проблем можно приобрести как в России, так и во всех странах бывшего Советского Союза.

Не работает переходник HDMI-VGA: 2 решения проблемы

Часто пользователи, обладающие старыми мониторами, сталкиваются с отсутствием на новых видеокартах цифровых интерфейсов подключения. В таком случае есть только одно решение – использование специальных переходников и конвертеров. Корректность их работы напрямую зависит от моделей видеокарты, монитора и качества самого устройства. Если вы столкнулись с тем, что купленное оборудование не работает, не стоит расстраиваться, ведь попытаться исправить данную проблему можно несколькими простыми методами.

Принцип работы переходников HDMI-VGA

Разъемы HDMI и VGA отличаются не только по форме, но и по принципу своей работы. VGA является более старым интерфейсом подключения, который способен передавать на монитор только изображение. HDMI – более современное решение, активно разрабатываемое и в наше время. Такой видеоинтерфейс является цифровым и способен воспроизводить картинку в лучшем качестве, а также передает аудио. Переходник или конвертер позволяет не только подключиться к необходимому разъему, но и обеспечит корректную передачу изображения и звука. Подробнее о выполнении такого подключения читайте в нашей статье по ссылке ниже.

Подробнее: Подключаем новую видеокарту к старому монитору

Решение проблемы: не работает переходник HDMI-VGA

Как уже было сказано выше, не всегда подключенный переходник выводит картинку на экран и работает полностью корректно. В некоторых случаях монитор, видеокарта или же модель используемого оборудования просто несовместимы между собой или требуют выполнения дополнительных настроек. Решается проблема с неработающим переходником несколькими простыми способами. Давайте их рассмотрим.

Способ 1: Изменение разрешения экрана в Windows

Для осуществления данного метода вам потребуется соединить системный блок с монитором с цифровым интерфейсом, телевизором или ноутбуком. Все дело в том, что многие старые мониторы не поддерживают работу в более высоком разрешении, поэтому нужно вручную изменить его в операционной системе. Подробнее о подключении компьютера к телевизору, монитору или ноутбуку читайте в наших статьях по ссылкам ниже.

Подробнее:
Подключаем компьютер к телевизору через HDMI
Подключение системного блока к ноутбуку
Используем ноутбук в качестве монитора для компьютера

Изменить разрешение экрана в Windows можно с помощью встроенных настроек. Вам достаточно лишь следовать следующей инструкции:

1. Откройте «Пуск» и перейдите в «Панель управления».
2. Нажмите на «Экран», чтобы перейти в меню настройки.
3. В меню слева выберите пункт «Настройка разрешения экрана».
4. В соответствующем всплывающем окне передвиньте ползунок на необходимое значение и нажмите «Применить».

Узнать максимальное поддерживаемое разрешение монитора можно в инструкции или на сайте производителя. Подробнее об изменении разрешения экрана в ОС Windows читайте в наших статьях по ссылкам ниже.

Подробнее:
Программы для изменения разрешения экрана
Изменение разрешения экрана в Windows 7 или в Windows 10

Способ 2: Замена переходника на активный конвертер

Обычно при подключении компьютера с новой видеокартой к старому монитору или телевизору питания, передаваемого через кабель, недостаточно. Из-за этого простые переходники не будут выводить изображение. Кроме этого они не позволяют передавать звук в связи с отсутствием соответствующего кабеля соединения.

Мы рекомендуем приобрести в магазине активный конвертер и снова выполнить подключение уже через него. Особенность такого оборудования в том, что его система получает дополнительное питание через USB-разъем, обеспечивая при этом быструю и корректную работу. Если также требуется осуществить передачу звука, выбирайте конвертер с дополнительным подключением через Mini-Jack.

Приведенные выше способы являются самыми эффективными и чаще всего позволяют быстро решить возникшую неполадку. Однако если ни один метод вам не помог, попробуйте подключить переходник к другому устройству, проверьте кабели и системную плату на целостность или обратитесь в магазин для замены оборудования.

Помогла ли вам эта статья?

OLX.kz: сервис объявлений Алматы. Сайт популярных объявлений

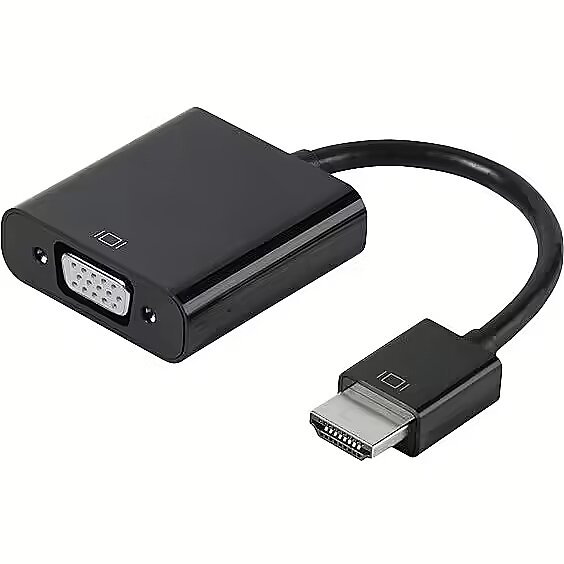

Конвертер HDMI в VGA Manhattan (151559)

Простое подключение источника HDMI к дисплею VGA.
Manhattan HDMI to VGA Converter помогает установить быструю, простую и удобную связь между новейшими настольными и портативными компьютерами с интерфейсом HDMI и другими медиа-источниками с существующими мониторами VGA, проекторами и другими устройствами отображения. Конвертер Manhattan HDMI в VGA легко и быстро устанавливается и не требует сложной конфигурации или настройки, чтобы продлить срок службы и полностью реализовать инвестиции и ценность устаревших VGA-дисплеев, проекторов и другого оборудования.Это экономичное и надежное решение с низким энергопотреблением позволяет пользователям переходить на полосы пропускания HDMI, разрешения, Deep Color и многое другое без затрат на переход на новые и дорогие мониторы и проекторы. Его интегрированная конструкция «все в одном» помогает создать компактное интегрированное решение, исключающее ненужные кабели, путаницу и беспорядок, что позволяет поддерживать чистоту и порядок в установках и на рабочих местах. Стереопорт 3,5 мм позволяет конвертеру передавать звук на внешнее аудиоустройство с помощью удобных комплектов 3. Аудиокабель 5 мм и порт Micro-USB позволяют при необходимости подавать дополнительную мощность.

• Преобразует цифровой сигнал HDMI в аналоговое видео VGA, с портом вывода звука
• Наслаждайтесь изображениями высокой четкости на мониторе VGA, проекторе или другом устройстве отображения; поддерживает аналоговый видеовыход 1080p
• Полностью экранирован для уменьшения электромагнитных помех и других источников помех
• Позолоченные контакты для лучшей работы
• Литой чехол из ПВХ и разгрузка от натяжения
• Порт Micro-USB, если требуется дополнительное питание
• Трехлетняя гарантия

Предупреждение

• Дополнительные артикулы

• Amazon ASIN: B00QL1MNUC
• EAN: 0766623151559
• UPC: 766623151559



• Физические характеристики

• Вес: 0,05 кг
• Размеры: 227 x 45 x 15 мм
• Упаковка: Сумка

Руководство от VGA к HDMI

• Соотношение сторон
• Размер дисплея
• Разрешение дисплея
• Глубина цвета
• Частота обновления

Цифровой сигнал – это сигнал, состоящий из дискретных значений, таких как 0 и 1.Слово дискретный означает отдельный. Применительно к сигналам это означает, что сигнал может содержать набор чисел или значений, которые отличаются от , в отличие от , являющегося непрерывным .

Почему произошел переход на цифру?

Цифровые сигналы имеют два основных преимущества перед аналоговыми сигналами.

Первое преимущество состоит в том, что цифровые сигналы могут нести больше информации. Поскольку аналоговый сигнал является непрерывным, невозможно выбросить из него информацию, даже если в этом нет необходимости.Цифровой сигнал дискретен и может содержать только необходимую информацию.

Второе преимущество цифровых сигналов состоит в том, что они лучше сохраняют качество. В случае аналоговых сигналов, если сигнал усиливается, усиливается и шум. Хотя шум может добавлять случайную информацию к цифровому сигналу, электроника может игнорировать шум. Это означает, что качество сигнала может оставаться неизменно высоким.

Как работали аналого-цифровые преобразователи?

Аналого-цифровые преобразователи заменяют каждое действительное число из аналогового сигнала числом из конечного набора дискретных значений.

По сути, стандарт VGA стал наименьшим возможным знаменателем для всего графического оборудования ПК. Исходные спецификации стандарта VGA составляли до 800 пикселей по горизонтали и до 600 строк по вертикали с 16-битным или 256-битным цветом и 256 килобайт видеопамяти.

Сегодня большинство производителей перешли на другие стандарты и не используют аналоговый интерфейс VGA (не путать с исходным стандартом разрешения экрана VGA) с синим 3-рядным 15-контактным разъемом VGA.Однако было время (примерно в 2010 году), когда производители использовали аналоговый интерфейс VGA для передачи видео высокой четкости.

Термин «высокое разрешение» применяется к видео, которое имеет 720 горизонтальных линий или более и соотношение сторон 16: 9. Он включает такие форматы, как 1080i, 1080p, 1440p, 4K UHDTV и 8K UHD.

Когда вы подключаете старый компьютер к новому телевизору и переходите, скажем, с VGA на HDMI, возможно, что изображение с вашего устройства не сможет полностью соответствовать экрану телевизора, или у вас будет несоответствие между соотношениями сторон. Если это произойдет, у вас есть несколько вариантов. Вы можете попробовать найти настройку, которая будет работать как для компьютера, так и для телевизора, отображать только часть изображения на экране телевизора или иметь черные полосы по бокам телевизора.

В Северной Америке наиболее распространенный видеосигнал стандартной четкости имеет 576 строк и частоту обновления 50 Гц.

Нет стандартов, описывающих связь между качеством видео и интерфейсом. Как правило, для передачи сигнала более высокого качества вам понадобится кабель более высокого качества с коаксиальной разводкой и изоляцией.

Поэтапный отказ от поддержки набора микросхем VGA и переход на цифровые альтернативы начали происходить примерно в 2010 году. Крупные производители, такие как Intel и AMD, прекратили поддержку этого формата к 2015 году. Это означает, что если ваш компьютер или экран телевизора были произведены примерно в 2010 году , скорее всего, у него будет разъем VGA.

Если вы купили компьютер или телевизор после 2015 года, вероятно, он имеет разъем одного из различных форматов, о которых вы прочитаете ниже.

Интерфейс DVI полностью совместим с интерфейсом VGA, поэтому некоторые контакты в разъеме DVI несут аналоговые сигналы VGA.Это единственный популярный видеостандарт с поддержкой аналогового и цифрового сигнала в одном разъеме. Напротив, его конкуренты, такие как LVDS, сразу перешли на цифровой формат.

Формат DVI может поддерживать аналоговые сигналы, цифровые сигналы или комбинацию цифрового и аналогового. Эта совместимость привела к широкому использованию формата DVI. В начале 2000-х годов DVI стал популярен среди производителей компьютеров, экранов телевизоров и DVD-плееров.

Разъемы DVI

Существует несколько типов разъемов DVI.Тип разъема зависит от того, какой сигнал передает разъем.

DVI-I объединяет цифровые и аналоговые сигналы в одном разъеме.

DVI-D передает только цифровые сигналы (отсюда и буква D в его названии).

DVI-A передает только аналоговые сигналы.

Разъемы, по которым передаются цифровые видеосигналы (DVI-I и DVI-D), могут быть одноканальными или цифровыми. Вы можете использовать одинарные соединители с разрешением до 1920 x 1200 при 60 Гц.Разъемы Dual Link имеют больше контактов по сравнению с разъемами single link и могут поддерживать до 2560 x 1600 при 60 Гц или 3 840 x 2400 при 33 Гц (Примечание: двухканальное соединение не имеет ничего общего с двумя мониторами, это отдельная тема). Производители иногда называют двухканальные разъемы DVI-DL, а DL – это сокращение от Dual Link.

Intel и AMD объявили о прекращении поддержки DVI одновременно с объявлением о прекращении поддержки VGA в декабре 2010 года. Сроки были такими же для VGA и DVI. Intel и AMD планировали завершить переход к 2015 году.

Одной из причин, по которой HDMI стал очень популярным, было то, что его создали 7 компаний. Этими компаниями были Hitachi, Panasonic, Philips, Lattice Semiconductor, Sony, Technicolor и Toshiba.Они представили HDMI на рынке в декабре 2002 г. Целью было создание цифрового интерфейса, обратно совместимого с DVI.

HDMI стал де-факто стандартом передачи цифровых сигналов. Форум HDMI – это организация, созданная в 2011 году, чтобы позволить заинтересованным сторонам участвовать в разработке будущих спецификаций HDMI.В форуме участвуют такие участники, как Intel, AMD, Bose, Texas Instruments, Netflix и другие.

Разъемы HDMI

Существует пять типов разъемов HDMI. Они описаны в спецификациях HDMI Спецификация HDMI 1. 0 до спецификации HDMI 1.4. Эти документы созданы форумом HDMI. По состоянию на август 2017 года форум анонсировал HDMI 2.1, но большая часть информации в нем посвящена устройствам, которые появятся на рынке в 2018 году и позже.

HDMI и DVI

HDMI полностью совместим с одноканальным DVI.По этой причине все, что вам нужно для подключения устройства HDMI к одноканальному DVI, – это простой адаптер.

VGA к HDMI

Есть два наиболее важных различия между интерфейсами VGA и HDMI. Во-первых, VGA – это аналоговый интерфейс. HDMI – цифровой. Второе отличие состоит в том, что VGA – это видеоинтерфейс, а HDMI включает как аудио, так и видео. По этой причине для подключения устройства с интерфейсом VGA к устройству с интерфейсом HDMI вам понадобится не просто кабель, а адаптер.

Хорошая новость в том, что такие переходники небольшие по размеру и очень недорогие. Вы можете получить его примерно за 20 долларов.

Обычно устройства с интерфейсом VGA имеют более низкое разрешение видео по сравнению с современными устройствами HDMI. Когда дело доходит до компьютеров с интерфейсом VGA, более низкое разрешение видео является результатом ограничений видеокарты. Когда дело доходит до старых дисплеев с интерфейсом VGA, обычно возникает проблема ограничений разрешения экрана.

Самая большая разница между DisplayPort и HDMI для конечных пользователей заключается в том, что доступны кабели и разъемы HDMI различных размеров.

DisplayPort имеет всего один кабель и только два типа разъемов: Standard и Mini.

Беспроводная потоковая передача

Беспроводная потоковая передача через HDMI – это термин, который описывает способ передачи аудио- и видеосигналов с устройства (например, компьютера или смартфона) на экран, например телевизор, без каких-либо кабелей.Если вам интересно узнать больше о технологии, лежащей в основе беспроводной потоковой передачи через HDMI, ознакомьтесь с другой нашей статьей «Руководство по беспроводной потоковой передаче через HDMI».

Взгляните на наши сравнения, чтобы получить более полное представление о том, как наше беспроводное решение конкурирует с конкурентами.

Понимание сигналов DVI-D, HDMI и DisplayPort

Понимание сигналов DVI-D, HDMI и DisplayPort

Мне очень нравится эта вступительная цитата:

«Список всех способов, которыми технологии не смогли улучшить качество жизни, пожалуйста, нажмите три.”- Alice Kahn

Номер три, безусловно, то, на что мы бы сильно настаивали, если бы пытались включить HDMI в наши проекты с самого начала внедрения HDMI в 2000 или 2001 годах. Фактически, что побудило меня написать это в частности, в одной статье слышались заявления людей вроде «Мы не будем использовать HDMI в наших установках или в наших проектах, мы будем использовать только DVI-D». Я подумал, что это было немного необычно, потому что эти два понятия действительно одно и то же.Проведя небольшое исследование, я создал этот обзор, чтобы дать вам лучшее представление о том, что происходит с цифровым видео.

В этой статье я объясню:

• Природа TMDS
• Что делает TMDS таким уникальным?
• TMDS Applied
• Управление цифровыми правами
• TMDS, аудио и управление

Эта небольшая цитата из Silicon Image действительно говорит об этом:

«DVI является общепринятым стандартом для передачи последовательно несжатых данных на высокой скорости между хостом ПК и цифровой дисплей, например ЖК-монитор.DVI позволяет передавать видеосигнал с источника ПК на цифровой дисплей в его исходной цифровой форме, упрощая способ связи ПК с дисплеями и улучшая качество изображения на дисплее ». – Цифровой визуальный интерфейс и технический документ TMDS Extensions от Silicon Image, Октябрь 2004 г.

Об авторе

Джозеф Д. Корнуолл, CTS, ISF-C, DSCE, ROI Технологический евангелист в C2G

Джо Корнуолл работал в коммерческой AV-индустрии более двух десятилетий.Он занимал руководящие и технические должности в секторах широкополосной связи Sony, General Instrument и Motorola. Корнуолл был одним из основателей C-Big, промышленной группы C-Band, а с 1999 по 2003 год входил в совет директоров Ассоциации спутникового вещания и связи (SBCA). Сегодня Джо Корнуолл занимает должность по развитию бизнеса. Менеджер по C2G, где он отвечает за продвижение, поддержку и рост полного набора решений для подключения, включая отмеченную наградами линейку продуктов RapidRun ^® .Корнуолл имеет отраслевые сертификаты CTS, DSCE, ISF-C и ROI, а также является выпускником Государственного колледжа Массасойт и Университета Цинциннати.

Последовательно несжатые данные на высоких скоростях – это важнейшая концепция данной статьи. Видео больше не видео; видео теперь представляет собой высокоскоростные цифровые данные, и его почти невозможно отличить от всего, что происходит между двумя компьютерными устройствами. За исключением случая, когда мы переходим между видео, созданным на компьютере, и отображением с фиксированными пикселями.Это было настоящим ключом здесь – появление дисплеев с фиксированными пикселями, таких как плазменные ЖК-дисплеи и проекторы DLP, мониторы и ноутбуки, которые сами по себе являются цифровыми устройствами. Мы хотим как можно дольше устранить те сложные аналого-цифровые и цифро-аналоговые преобразования, которые существуют в цифровой среде, и максимально использовать собственные возможности этой цифровой среды.

Мы знаем, что много лет назад мы могли поддерживать разрешение до 1080p в аналоговой среде, и есть ряд устройств, которые это сделали.Но единственное решение, которое позволяет нам выйти за рамки 1920×1080, включая D4K (3440×2400) и выше, – это TMDS. Поэтому, если мы собираемся начать смотреть на изображения с очень высоким разрешением, такие как то, что вы видите в своем местном кинотеатре, нам нужно перейти в эту среду.

Еще одним побочным продуктом перехода на TMDS является улучшение цвета. В отличие от NTSC и аналогового, где у нас было очень низкое цветовое разрешение, многие люди, кажется, забывают, что даже с компонентным видео, когда мы говорим о s-video и композитном видео, цветовое разрешение редко превышает примерно 180 строк разрешения фактического цвета. Фактически, NTSC часто упоминается как “ N когда-либо T he S ame C цвет” , потому что было очень трудно получить точную цветопередачу. В среде TMDS наша базовая цветовая палитра имеет разрешение 16 миллионов истинных цветов и может даже выходить за его пределы, если в проекте используются симуляторы или если есть необходимость в виртуальной реальности. Теперь мы можем использовать xvYCC, также известный как Deep Color, и расширить его до более чем миллиарда цветов, что действительно охватывает каждый цвет, который может воспринимать человеческий глаз.

Что такое TMDS?

TMDS расшифровывается как Transition Minimized Differential Signaling . Когда вы впервые слышите это, это звучит как полный рот. TMDS был разработан Silicon Image Inc., членом Рабочей группы по цифровым дисплеям, как метод высокоскоростной передачи цифровых данных. Он включает в себя очень уникальный и очень умный алгоритм, который снижает электромагнитные помехи (EMI) и обеспечивает восстановление тактовой частоты на огромных расстояниях, до 100 футов при разрешении 1920×1200. Это также обеспечивает высокую устойчивость к перекосу для действительно сложных кабелей и, исходя из их первоначальной конструкции, не должно обеспечивать передачу видеоизображений от одного конца до другого.Все это делается с очень высокой степенью уверенности.

TMDS очень похож на RGBHV и очень похож на аналоговый мир, в котором мы живем сегодня, в том, что он использует четыре канала: красный, зеленый, синий и часы. Итак, если кто-то сказал вам: : «У меня четыре коаксиальных кабеля вместо пяти, поэтому, поскольку я не могу использовать RGBHV для подключения источника видеосигнала к проектору или источника видеосигнала к дисплею, что я могу использовать?» Что ж, вы, вероятно, ответите, что они могут использовать SRGB, где мы объединяем горизонтальную и вертикальную синхронизацию, а затем мультиплексируем их по одному кабелю.Именно это и происходит в TMDS. Итак, теперь вы можете начать понимать, что мы не на чужбине. Это выглядит очень знакомо – красный, зеленый, синий и часы – и представляет собой двухэтапный процесс. Этот алгоритм преобразует ввод 8-битного видеослова в 10-битное видеослово. Поступая так, он делает что-то очень нелогичное; это уменьшает сигнал.

Минимизация перехода

Это очень необычно. Зачем ему это делать? Как оно это делает? Как эти компьютерные парни стали такими умными? Сигнализация TMDS использует витую пару, отсюда и термин «дифференциальный» в TMDS.Витая пара означает, что у нас будет подавление синфазного шума или подавление помех. Это означает, что у нас будет более высокий потолок. Он также работает по текущей модальной логике, которая говорит нам, что мы говорим о чем-то, что работает под напряжением ниже 5 вольт. Фактически, способ, которым HDMI работает между передатчиком и приемником, состоит в том, чтобы работать при подтверждении связи 5 вольт, в то время как 3,3 вольта – это логика текущего режима, в которой передаются фактические данные.

Есть три витые пары для красного, зеленого и синего, плюс четвертая витая пара для синхронизации и, опять же, уникальная возможность преобразования 8-битного сигнала в 10-битный. Так что это значит? То есть минимизированный переход часть минимизированного перехода Дифференциальная передача сигналов. Вот что происходит. Представьте, что изображение ниже – это изображение, которое вы видите на экране своего компьютера прямо сейчас. Вы видите изображение на черном экране с белыми буквами. Мы знаем, что каждый раздел этого экрана описывается цифровым словом. Черный, также известный в цифровом формате как нулевой IRE, описывается 8-битным цифровым словом, равным 00000000. Когда мы доходим до буквы «W» в слове «What» в заголовке, она меняется на белый.

Сигнал переходит в 100 IRE, или полную насыщенность, полностью белый, где все три цвета имеют максимальную мощность. Это обозначается цифровым словом 11111111. Каждый раз, когда вы переходите от цифрового нуля к цифровому или переходите от одного бита к другому, это описывается прямоугольной электрической волной. Прямоугольная волна, как вы, возможно, помните из своих инженерных классов, – это основная синусоида плюс все нечетные гармоники, все очень высокие частоты. Это означает, что когда нам нужно сделать восемь переходов, через этот кабель проходит огромное количество высоких частот.Нам становится очень трудно охватить всю эту полосу пропускания при любом виде практической передачи.

Итак, наши компьютерные братья посмотрели на это и предложили лучшее решение. Большая часть того, что происходит в видео, происходит в оттенках серого, но даже когда мы смотрим на другие цвета, мы понимаем, что эти цвета описываются оттенками серого, проходящими через красный, зеленый или синий фильтр, а затем объединяющимися для создания цвета. Все эти вариации происходят в четырех средних битах.Итак, компьютерщики сказали: : «Что, если мы возьмем четыре средних бита, а там, где есть все единицы, мы инвертируем их и сделаем их все нулями, а затем добавим единицу в самый конец? Таким образом мы устраним множество этих переходов, позволяя нам перевозить менее высокочастотный материал ». Затем они пошли еще дальше и сказали: «Что, если наименее значимый бит и самый старший бит – это единицы, и как насчет того, чтобы мы их инвертировали и делали эти нули, а затем добавляли еще один бит в конец?» Путем перехода от восьми битов к десяти битам они фактически минимизировали переходы от нуля к единице, так что максимальное количество применяемых переходов равно пяти, а не восьми. Это исключает необходимость обработки и передачи большого количества высокочастотного материала. Поэтому переход от восьми битов к десяти битам, переход от меньшего слова к большему, а затем получение меньшего количества информации довольно противоречив. В этом прелесть усечения данных или алгоритмов. В этом алгоритме используется специальная десятибитная последовательность, чтобы минимизировать переходы от нуля к единице. Следовательно, ПЕРЕХОД МИНИМИЗИРОВАННАЯ ДИФФЕРЕНЦИАЛЬНАЯ (потому что это происходит по витой паре) сигнализация. Итак, теперь мы понимаем TMDS и все преимущества, которые он предоставляет, включая обеспечение уровня передачи до D4k.

Аппаратная связь

Давайте теперь посмотрим, как происходит эта аппаратная коммуникация. Блок-схема, которую вы видите ниже, может представлять, например, выход проигрывателя Blu-ray DVD и вход ЖК-панели в вашей гостиной. Он также может представлять собой вывод кодека, устройства медицинской визуализации или другого подобного устройства с выходом HDMI и вход HDMI на что-то вроде проектора или ЖК-панели в установке цифровых вывесок.

То, что вы здесь видите, должно заставить вас чувствовать себя довольно хорошо, потому что это очень знакомо.В центре вы видите следующие каналы TMDS: 0 (синий), 1 (зеленый) и 2 (красный). Это те же красный, зеленый и синий, которые вы привыкли видеть все время. Четвертая пара – это тактовый канал TMDS; вот ваша синхронизация. Итак, вы видите, что мы здесь действительно не на чужой территории. Эти вещи хорошо знакомы тем из нас, кто какое-то время работал с аналоговым аудио и видео. То, что вы видите в этом пятом соединении, Digital Display Data Channel (DDC) , также известном как EDID, несет огромный объем информации.Здесь все становится по-настоящему интересным.

Вы знаете, что если вы подключите компьютер к монитору с помощью кабеля VGA, у вас будет информация о канале DDC. Это то, что заставляет ваш компьютер переключиться с 1280×800 на 1024×768 для отображения на конкретном проекторе. Этот процесс очень автоматизирован.

В цифровом мире все немного сложнее. В цифровой среде мы переходим от Display Data Channel (DDC), который представляет собой протокол цифровой связи между дисплеем и источником, который позволяет этим устройствам понимать, с каким разрешением они могут работать.

Это подводит нас к чему-то более сложному, называемому расширенными идентификационными данными дисплея или EDID. EDID, теперь в версии 1.3, представляет собой 256-байтовую структуру, которая предоставляет огромный объем информации, такой как: имя монитора, идентификационный номер, номер модели, серийный номер, размер дисплея, соотношение сторон и т. Д. И т. Д.

На скриншоте вы посмотреть вправо действительно интересно. Это может быть немного мало, но это показывает, что информация EDID канала DDC не просто передает разрешение, с которым может работать устройство.Скорее, он фактически передает серийный номер, дату сборки, дату прошивки, производственный номер, производственный идентификационный номер, максимальное разрешение, глубину цвета и таблицу всех разрешений, которые может разрешить устройство. Таким образом, там передается много информации, которая делает эти мониторы совместимыми с рядом цифровых устройств. В этом и заключается самая первая проблема, с которой мы столкнулись.

Когда HDMI впервые появился на рынке, у нас уже был DVI.Однако на самом деле у нас была неспособность правильно записать информацию EDID на всех этих устройствах. Раньше у производителей было то, что называлось «фестивалями розеток». Это были мероприятия, на которые производители дисплеев приносили свои дисплеи, а производители источников – свои. Они собирались вместе и начинали соединять эти устройства вместе и делали записи, пока не находили, где существует несовместимость. Мы обнаружили, что многие несовместимости были связаны с неправильным кодированием информации EDID, в результате чего устройства не могли разговаривать друг с другом.Я очень рад сообщить, что большая часть этих проблем сейчас связана только с устаревшим оборудованием, поэтому единственный раз, когда вы действительно столкнетесь с какими-либо проблемами с информацией EDID, является то, что вы пытаетесь подключить устройства возрастом от четырех до шести лет. в современную инсталляцию. Большинство проблем с EDID были решены, и практически каждое цифровое устройство, будь то ЖК-панель, плазменная панель, DLP-панель или проигрыватель Blu-ray, имеет прошивку, которая постоянно обновляет информацию EDID, чтобы гарантировать совместимость этих устройств со всеми современными устройствами. технологии.

Теперь я хотел бы отметить еще одну вещь о блок-диаграмме на предыдущей странице. Хотя вы заметите, что есть красный, зеленый, синий и часы, а также данные DDC, мы не видим пары для звука. В цифровом мире звук встраивается в цифровой видеосигнал красного, зеленого и синего цветов. Таким образом, у вас не может быть кабеля с HDMI на одном конце и DVI на другом со звуком 3,5 мм. Он объединен и разделен электроникой на обоих концах, поэтому он является частью видеосигнала.Более того, звук действительно входит в среду TMDS. Многие люди не понимают, что даже DVI-D способен поддерживать цифровой звук TCM в этой видеоинформации. В то время это просто не было реализовано, и для этого потребовался HDMI.

Управление цифровыми правами

Теперь, когда мы понимаем минимизацию переходов, мы понимаем, что дифференциальная сигнализация с минимизацией переходов – это способ передачи цифровых данных между источником и дисплеем. Мы также понимаем, что существует строка информации под названием DDC, которая позволяет нам передавать EDID или данные идентификатора расширенного определения, чтобы устройства могли понимать, на каких языках они будут говорить и с каким разрешением они будут работать.

В конце 1990-х – начале 21 века управление цифровыми правами стало фактором во всем этом. Голливуд, конечно, хотел убедиться, что мы не сможем сделать копию «Титаника» для личного пользования. Так они придумали концепцию управления цифровыми правами. Есть отличная цитата, приписываемая Дж. Гордону Лидди, которая очень уместна при обсуждении этой концепции – «Очевидно, преступление окупается, иначе преступления не было бы». Дело в том, что шифрование DVD, или HDCP, было взломано очень скоро после того, как оно было фактически принято Обществом инженеров кино и телевидения (SMPTE) на их первом собрании. Короче говоря, управление цифровыми правами приносит больше головных болей, чем защиту цифрового контента.

Давайте посмотрим, что они сделали, когда добавили в этот микс управление цифровыми правами. Они реализовали так называемую HDCP или защиту цифрового контента с высокой пропускной способностью. Он разработан для предотвращения копирования цифрового видео- и аудиоконтента. Поскольку это компьютерные данные или высокоскоростные данные, они не могли использовать что-то вроде макросъемки, которое представляет собой аналоговое колебание сигнала, им пришлось придумать что-то другое.На самом деле они обращались к чему-то, что было создано ЦРУ для шифрования во второй половине 20-го века. Он использует так называемую схему Блома. Схема Блома – это протокол обмена ключами с симметричным порогом, используемый в криптографии, чтобы иметь возможность кодировать все эти сообщения, и вот что он делает: часть структуры EDID, причина, по которой он должен сообщать вам серийные номера и всю эту другую информацию, заключается в том, что каждый дисплей имеет связанный 56-битный код клавиши, а каждый источник имеет связанный 56-битный код клавиши. Эти коды клавиш встроены в устройства и обмениваются ими, чтобы устройства могли обмениваться данными. DVD-проигрыватель отправит ключ на монитор, который отправит ключ на DVD-проигрыватель, и оба из них волшебным образом включат третий мгновенный ключ, который позволит этим двум устройствам обмениваться данными в течение того периода времени, когда два были обменены ключи. Один источник подключается к одному дисплею, а затем выполняется аутентификация HDCP или обмен ключами и их проверка, что позволяет отображать изображение.

Десять лет назад это создало огромное количество проблем. В то время, когда мы действительно не понимали, как нужно писать код, чтобы этот протокол позволял одному источнику аутентифицировать более одного дисплея. Таким образом, возможность получить вывод кода, вывод DVD-плеера, вывод цифрового устройства вывесок через HDMI и иметь несколько телевизоров была проблематичной. Это слишком много. Еще одна вещь, которой у нас не было, – это то, что называется аутентифицировать навсегда.

Много денег было потрачено не только на устранение проблем с аутентифицировать навсегда , но и на устранение проблем задержки, которые являются побочным продуктом схемы Блома . Это происходит, когда вы находитесь на видеовходе номер один и переключаетесь на видеовход номер два, но для получения изображения требуется секунда или две. Это намного медленнее, чем в аналоговом мире. Мы также видим это, когда меняем каналы на цифровых телевизорах. Часто требуется очень много времени, чтобы зафиксировать этот канал и разрешить изображение для отображения.Аутентификация схемы этого Блома – это то, что происходит на самом деле, позволяя этим устройствам общаться друг с другом. Короче говоря, на самом деле EDID и Схема Блома работают вместе, что приводит к этим задержкам. Такие компании, как Crestron и Extron, потратили много денег на создание продуктов, которые будут выполнять управление аутентификацией ключей или эмуляцию EDID, которая предотвратит эту постоянную повторную авторизацию.

Около восьми лет назад они создали код под названием authenticate forever.Это похоже на электронный эквивалент размещения детей на заднем сиденье вашего путешествия во время семейного отпуска. Они задают тот постоянный и повторяющийся вопрос – “Мы уже на месте?” Фактически, это то, что происходит с вашей домашней аудио / видеосистемой, когда ваш DVD-плеер постоянно спрашивает ваш дисплей – «Вы здесь? Можем ли мы обменять этот ключ? Можем ли мы поговорить?» Это происходит снова и снова. Если вы перейдете от второго видео и обратно, он обновит этот обмен ключами Blom’s Scheme между двумя устройствами.Это лишь небольшая часть информации о задержках и связанных с ними трудностях.

Виды цифровых данных – TMDS Applied

Теперь мы понимаем, что нам нужно было создать способ отправки цифровых данных, и мы должны были усечь эти данные, используя минимизацию переходов. Мы также хотели разместить его в другой среде, где он работал бы по витой паре, и нам пришлось предоставить EDID, чтобы эти устройства могли общаться друг с другом. Затем нам пришлось добавить контент высокой четкости, чтобы он стал коммерческой реальностью.Именно тогда была создана настоящая технология, которая позволила бы нам передавать цифровое видео. Это то, что появилось на рынке только в 1999 году, а затем в 2001 году с DVI-D. Фактически, еще в 2003 году было всего 25 компаний, которые производили устройства с поддержкой HDMI. Сегодня это повсеместно. Все устройства, коммерческие или потребительские, совместимы с HDMI. Поскольку он совместим с HDMI, он совместим как с HDCP, так и с CEC, о чем мы поговорим позже.

Итак, какой продукт был создан после того, как TMDS была усовершенствована? Что ж, это будет DVI-D.DVI-D – действительно изящный способ подключения видео. Во-первых, он имеет прочный фиксирующий разъем. Он очень похож на VGA, с теми винтами, которые обеспечивают надежное соединение, которое не ослабнет. Однако это немного сельди. Кабели обычно не выпадают сами по себе. Мы обсудим это более подробно, когда перейдем к HDMI.

Было несколько разновидностей DVI-D. DVI-D в цифровой области поддерживает WUXGA или разрешение до 1920×1200 с частотой обновления до 75 Гц.У нас также было так называемое двойное соединение DVI-D, которое с годами стало менее популярным вариантом. Сомнительно, что мы увидим больше использования технологии двойного соединения. По сути, Dual Link представлял собой два кабеля DVI-D в одной оболочке, что позволяло нам увеличивать разрешение до 2560×1600 или WQXGA. Это использовалось пять-семь лет назад в основном людьми, которые занимались творческими приложениями, такими как производство видео и компьютерной графики для рекламы. В то время они использовали относительно большие мониторы 30–35 дюймов, для которых требовался очень высокий уровень разрешения.Сегодня мы можем получить разрешение, намного превышающее это, с помощью одиночного канала HDMI или DVI-D, поэтому я считаю, что популярность двойного DVI-D будет продолжать снижаться.

Когда DVI был впервые представлен, это вызвало небольшую путаницу. Самым первым проникновением DVI был DVI-A. Задумайтесь на минутку: DVI-A, аналоговый цифровой визуальный интерфейс. Разве это не противоречие в терминах? Была проблема. DVI-A действительно должен был заменить VGA. Фактически, уже были попытки заменить VGA с помощью так называемого DFP или цифровых плоских панелей, которые появились в конце 1980-х или начале 1990-х годов.Он так и не прижился, поэтому был на рынке около 37 секунд, а затем упал с лица земли.

Проблема с DVI-A заключалась в следующем: у вас было устройство с выходом DVI-D, добавлен дисплей, который, возможно, имел вход DVI-A, использовался кабель для его подключения, и он работал отлично. Но пока изображения не было. Почему бы нет? Потому что устройству нужен аналоговый, а источник – цифровой. Не имея возможности преобразовать их, эти двое были несовместимы по своей сути. Затем индустрия перешла к так называемому DVI-I или DVI-Integrated.DVI-I имеет как цифровые, так и аналоговые контакты, поэтому он может передавать любой сигнал. Однако он не может преобразовывать цифровое в аналоговое или аналоговое в цифровое. К счастью, DVI-A по большей части исчез из нашей отрасли, и мы больше его не видим. DVI-I существует в очень небольшом количестве продуктов. В первую очередь, где мы видим, что DVI-I используется сегодня, это некоторые устройства цифровых вывесок, которые занимают относительно небольшую площадь, и нам необходимо иметь возможность как для аналоговых, так и для цифровых соединений. Мы также видим это на некоторых устройствах с кодеками, поэтому мы можем решить, хотим ли мы иметь аналоговое или цифровое соединение.

С введением аналогового видео в 2014 году и появлением программного обеспечения, которое снижает количество разрешений, которые мы можем получить от коммерческих аналоговых источников даже сегодня в компьютерах, дни аналогового видео действительно сочтены как универсальное решение. Вскоре мы перейдем к полностью цифровому миру видео-среды. Поскольку кажется, что DVI-I постепенно исчезает, мы, вероятно, увидим его использование только в некоторых более ограниченных специальных приложениях, где вы выбираете аналоговый или цифровой, а затем подключаетесь соответствующим образом.

DVI-D – это цифровой видеостандарт. Одиночный канал теперь может поддерживать до 2560×1600 при 75 Гц по одному каналу. В первую очередь мы видим DVI-D на медицинских устройствах для визуализации и на некоторых компьютерных устройствах, где нам нужно очень высокое разрешение или возможность работы с несколькими экранами. В целом, мы наблюдаем переход DVI-D в технологию, которая со временем займет ее место. Эта технология называется HDMI, мультимедийный интерфейс высокой четкости.

Давайте посмотрим на эволюцию DVI-D в HDMI.С HDMI мы взяли DVI-D именно таким, каким он был, и добавили к нему бытовое электронное управление, или CEC, и возможности звука. CEC – это однопроводная двунаправленная последовательная шина, которая использует протокол A / V link для выполнения функций дистанционного управления. Другими словами, я могу нажать кнопку воспроизведения на моем DVD-плеере, и он должен включить мой дисплей и другие мои устройства при переходе непосредственно к правильному вводу. Мы обсудим это более подробно позже, потому что это очень интересная функция, которую вы будете видеть все больше и больше по мере появления на рынке новых продуктов.

В дополнение к CEC была добавлена ​​возможность аудио. HDMI был разработан специально для индустрии бытовой электроники. Концепция HDMI заключалась в устранении видео- и аудиоподключений, таких как компонентный (красный, зеленый, синий), аудио (левый и правый), сабвуфер (левый и правый), задний и центральный канал, а также восемь или десять других соединений, необходимых для подключите один DVD-плеер, один спутниковый ресивер или одну кабельную приставку к аудио / видео ресиверу. Задача заключалась в том, чтобы найти способ объединить все это в один разъем, и это именно то, что сделал HDMI.

Когда был создан HDMI, некоторые из разработанных функций были действительно потрясающими. Прежде всего, компакт-диск работает на так называемом Redbook Standard . Все мы знаем, что компакт-диск оперирует 16-битными словами, дискретизируемыми со скоростью 44 100 выборок в секунду. При создании HDMI было желание сделать звук лучше, чем на компакт-диске. Поэтому одним из первых вопросов, которые рассмотрел комитет, которому было поручено разработать эти конкретные возможности, было решение переместить это на 24-битную длину слова.

В среде цифрового звука длина слова, 16-битная или 24-битная, описывает амплитуду. Компакт-диск может дать соотношение сигнал / шум 88 дБ. Это очень хорошо, но не намного превосходит то, на что способны аналоговые катушки с катушкой или аналоговая запись очень высокого качества. 24-битное слово дает отношение сигнал / шум или динамический диапазон до 160 дБ, что значительно больше, чем все, что можно сделать в аналоговом мире. По сути, он предоставляет более широкую палитру для рисования этих звуковых картинок, что приводит к гораздо большей четкости и большему разделению между самыми тихими и самыми громкими звуками.Это делает просмотр боевика очень захватывающим и позволяет получить очень изысканный звук.

Еще одна вещь, которая произошла со стандартом HDMI, – это то, что он увеличился с 44,1 кГц, или примерно 44 000 выборок в секунду, до 192 000 раз в секунду. Еще раз, если мы вспомним наши ранние инженерные классы, мы узнаем, что выборка описывается чем-то, что называется теоремой Найквиста (или скоростью). Теорема Найквиста гласит, что если мы хотим иметь высокочастотный звук 20 кГц, который является очень высокочастотным звуком, находящимся на грани того, что человеческое ухо может слышать, нам нужно как минимум вдвое больше, чем при дискретизации или 44.1 кГц. Когда этот стандарт был создан для компакт-дисков еще в начале 1980-х, он принес с собой множество проблем.

Самая серьезная проблема заключалась в том, что нам приходилось отфильтровывать некоторую очень высокочастотную информацию, что приводило к гораздо более высокой частоте дискретизации по сравнению с гораздо более высокой полосой пропускания. Излишне говорить, что HDMI действительно представляет собой абсолютное современное качество звука с возможностью передачи до восьми каналов несжатого звука через этот единственный разъем. Это действительно так хорошо, как есть. Когда мы говорим, что то, что мы слушаем, звучит как эталонная лента, мы фактически слышим эталонную звуковую дорожку. Dolby TrueHD и DTS-HD делают это возможным. Например, это используется на Skywalker Ranch, звуковой сцене, где они смешали такие фильмы, как The Abyss и серию Star Wars . В результате получается звук высочайшего качества, и HDMI – единственное место, где его можно получить.

HDMI (мультимедийный интерфейс высокой четкости) раньше назывался High Definition Mystical Interface , потому что часто оставалось загадкой, будет ли это работать.Хотя HDMI всегда был полностью совместим с DVI-D, на самом деле внутри кабеля HDMI находится полностью реализованный кабель DVI, в прежние времена коммерческое оборудование не имело входов HDMI. Таким образом, часто это было несовместимо с HDCP. У него не было защиты контента высокой четкости или таблицы EDID, которая была написана так же, как потребительское оборудование, поэтому возникла проблема несовместимости. Ваш DVD-плеер говорил по-французски, ваш кабельный или спутниковый ресивер говорил по-итальянски, и они не могли общаться друг с другом.

Для того, чтобы HDMI и DVI-D действительно стали совместимыми и фактически взаимозаменяемыми, потребовалась стандартизация этих таблиц EDID и реализация протоколов HDCP, включая авторизацию «один ко многим» и постоянную аутентификацию. К счастью, именно здесь мы находимся сегодня, а это означает, что у вас не возникнет проблем с совместимостью между HDMI и DVI-D на любом из ваших современных устройств. Если вы покупаете коммерческую панель с входом HDMI, она соответствует всем спецификациям HDMI 1.4, которые мы сейчас обсудим.

HDMI обеспечивает несжатое цифровое видео, многоканальный звук и управление CE. С практической точки зрения мы сейчас работаем на уровне 1.3b. Когда мы только начинали, у HDMI 1.0 были серьезные проблемы с производительностью. Однако с тех пор он претерпел множество изменений, и в январе 2010 года была представлена ​​версия 1. 4 HDMI с несколькими новыми функциями. По большей части HDMI 1.4 похож на HDMI 1.3 с одним исключением: вам не нужны новые кабели. Однако для реализации некоторых из этих новых функций вам нужны подходящие наборы микросхем.Давайте посмотрим, что произошло с HDMI 1.4. Но сначала давайте взглянем на CEC, а затем мы рассмотрим HDMI 1.4.

Идея CEC заключалась в том, чтобы предоставить возможность нажимать кнопку воспроизведения на DVD-плеере, которая автоматически включала бы приемник и дисплей, а затем переходила к правильному входу, правильному разрешению и правильному объемному звучанию. звуковой формат и начать воспроизведение.

Это не сработало, потому что шина CEC или язык CEC не были стандартизированы для всех платформ, всех отраслей и всех производителей, поэтому проблемы были аналогичны тем, с которыми мы столкнулись с информацией HDCP и EDID.Однако с появлением HDMI 1.3b и HDMI 1.4 совершенно необходимо правильно реализовать CEC, и сегодня мы видим, что это так. Это очень важно для нас в C2G из-за нашего фантастического нового продукта, нового медиашлюза, устройства, которое будет доступно для поставки с сентября 2011 года. Это решение действительно позволит вам иметь как аналоговые, так и цифровые входы для любых цифровых устройств. основанная система. TruLink Media Gateway становится универсальной точкой доступа для всех носителей.

Каждая потребительская панель с входом HDMI поддерживает CEC.На коммерческой панели вам нужно войти в подменю, чтобы включить или выключить соответствие CEC, потому что вы не хотите, чтобы эти команды CEC мешали RS232 или другим командам, которые могут исходить от системы управления типа Crestron, AMX или Control 4 . В потребительском мире CEC по своей природе всегда включена. Опять же, вы можете получить доступ к сервисному меню и отключить его. Сегодня существует очень мало различий между коммерческими и потребительскими мониторами, за исключением того, что в некоторых коммерческих мониторах у нас есть блоки питания, рассчитанные на 12-часовой или 24-часовой рабочий цикл в тяжелых условиях.Однако соответствие такое же.

Итак, вот что произошло, когда мы добавили сложность HDMI 1. 4. Во-первых, и это единственное, что требует другого кабеля, мы добавили канал HDMI Ethernet. Эта спецификация HDMI 1.4 позволяет устройствам HDMI совместно использовать соединение Ethernet. Помните, как я сказал, что для того, чтобы информация EDID действительно работала, мы должны постоянно обновлять эту прошивку … и что если вы собираетесь интегрировать старые панели или исходные устройства в свою установку, вы должны обновить эту информацию, чтобы убедиться, что эти EDID таблицы обновлены, поэтому все устройства умеют говорить на одном языке? Что ж, для этого потребуется, чтобы почти каждое устройство было подключено к Интернету.Когда вы посмотрите на множество сложных домашних кинотеатров или корпоративных конференц-залов и презентационных систем, вы увидите такие вещи, как процессор предварительного усилителя аудио / видео, будь то JBL Synthesis, Toshiba или Sony, и все они имеют вход Ethernet. DVD имеет вход Ethernet, а кодек – вход Ethernet. Даже панели дисплея имеют вход Ethernet. Отчасти это связано с тем, что вы можете использовать такие вещи, как HULU, YouTube и Netflix. Другая часть – убедиться, что прошивка, которая находится на этих наборах, всегда совместима с новыми устройствами.

Во-первых, HDMI 1.4 решает проблему получения сетевого подключения к каждому устройству, когда у нас есть кабель HDMI, идущий между ними. Спецификация изменяет распайку этого 19-жильного кабеля и позволяет некоторым из этих контактов передавать информацию Ethernet между устройствами со скоростью до 100 Мбит / с. Для этого требуется, чтобы и источник, и устройство отображения имели наборы микросхем уровня HDMI 1.4 и чтобы между устройствами был кабель с поддержкой Ethernet. Это действительно самостоятельная вариация технологии.

Во-вторых, в HDMI добавлена ​​еще одна функция – канал возврата звука. Для этого не требуется новый кабель, но требуется, чтобы и источник, и принимающее устройство были устройствами с поддержкой набора микросхем HDMI 1.4. Например, давайте возьмем следующий пример: у меня в гостиной есть телевизор, и я подключен к эфирной антенне. Как мне передать звук с этой панели на мой аудио / видео ресивер? Что ж, в прошлом мне, вероятно, приходилось использовать цифровой звук SPDIF или TOSlink. В этом случае, более чем вероятно, у меня будет какое-то смещение синхронизации губ или временная задержка из-за задержки.Это было сложно; это было сложно; и это не сработало.

Что происходит с обратным звуковым каналом, так это то, что подключение одного кабеля HDMI от процессора предварительного усилителя аудио / видео к дисплею позволяет мне передавать звук в обратном направлении в обратной версии, поэтому он идет от внутреннего тюнера к устройство вывода. Где это важно при коммерческой установке? Подумайте еще раз о корпоративной системе презентаций в зале заседаний. Возможно, генеральный директор этой компании хочет иметь возможность включить MSNBC, FOX News или CNN, чтобы смотреть новости, которые могут иметь отношение к его компании.Хотим ли мы, чтобы это была сложная настройка, включающая необходимость во внешнем тюнере и всех этих других устройствах, или мы предпочли бы сделать ее простой, чтобы она была простой и интуитивно понятной? Возможно, у нас есть сценарий, в котором мы пытаемся взять выходной сигнал локального тюнера и включить его в кодек, чтобы он мог проходить через продукт для цифровых вывесок или достигать нескольких зданий. Вот где мы столкнемся с настоящими проблемами. Некоторые кодеки имеют внутреннее программное обеспечение, предотвращающее эхо. Иногда это эхо может быть результатом задержки в электронике.В результате мы можем в конечном итоге избавиться от звука, который нам действительно нужен. Еще раз, эта двунаправленная возможность HDMI может устранить некоторую задержку и обеспечить гораздо более высокий уровень взаимодействия между устройствами.

В-третьих, HDMI 1.4 обеспечивает 3D. 3D, конечно же, очень интересен для среды цифровых вывесок. Лично я думаю, что почти каждый в мире потребителей и в коммерческом мире сильно зевнул из-за этой технологии. Я не ожидаю, что 3D обязательно возьмет на себя проекционные системы корпоративного типа для конференц-залов, но я действительно ожидаю, что 3D будет очень важно в сфере приложений для цифровых вывесок.

В-четвертых, HDMI 1.4 увеличивает разрешение с 1920×108 при 60 МГц или 1080p до разрешения 4k, то есть 3840×2600. Не волнуйтесь и покупайте проигрыватели Blu-ray с таким разрешением. Я серьезно сомневаюсь, что у нас будет изобилие предварительно записанного контента при таком высоком разрешении. Однако мы можем увидеть что-то подобное для игровых и симуляционных систем, где нам нужно максимально возможное разрешение. Также имейте в виду, что существуют ограничения на уровень разрешения, который реально видит человеческий глаз.

В-пятых, HDMI 1.4 имеет расширенную поддержку цветовых пространств, что позволяет нам поддерживать глубину цвета до 12 бит, то есть более миллиарда цветов.

И последнее, но не менее важное: новый стандарт HDMI 1.4 включает так называемый микроразъем HDMI (тип D), который, наконец, имеет фиксирующий разъем HDMI. К сожалению, он предназначен для автомобильной промышленности. Это не то, что мы увидим, когда мы увидим, что его используют для внутреннего оборудования, устанавливаемого в стойку, такого как плееры, дисплеи и т. Д.

Я уже упоминал, что одним из недостатков HDMI является наличие разъема с трением.Хотя это правда, что разъем может стать настоящей проблемой, если вы пытаетесь подключить HDMI к чему-то, что находится на подвижной руке, шарнирной руке или поворотной руке. Однако правильное снятие напряжения может уменьшить эти проблемы. Конечно, DVI-D не создавал этих проблем, но HDMI будет продолжать это делать. По большому счету, мы не видим особых проблем с разъемами HDMI в стоечных приложениях.

Локальная сеть

Локальная сеть HDMI 1.4 – это усовершенствованная двунаправленная связь, которая позволяет одному устройству подключаться к Интернету через порт LAN.Это позволяет вам поддерживать всю эту прошивку в актуальном состоянии на всех ваших устройствах, что очень удобно для определенных приложений.

Цифровой обратный канал

Намного более захватывающий, чем этот, является обратный цифровой аудиоканал, который позволяет нам доставлять звук «вверх по потоку» от телевизора или устройства отображения на аудио / видео ресивер или усилитель. Подумайте, как это можно было бы использовать, например, в небольшом приложении для цифровых вывесок, где я просто хочу иметь RF. Возможно, я выхожу из устройства шифрования ATSC типа ZV, использующего ATSC, QUAM или AVSB для передачи моего сигнала на различные дисплеи в разных местах, и я хочу иметь пару динамиков. Это позволит мне подключиться к небольшому усилителю для управления локальным источником.

DisplayPort

Теперь, когда HDMI развивался, и мы видели, как индустрия движется к гораздо более элегантным реализациям цифрового видео, ребята из компьютерного мира не сидели сложа руки, игнорируя все это. Они обратили внимание. Несколько лет назад они предложили решение под названием DisplayPort. DisplayPort был первоначально создан для подключения драйвера компьютера к устройству отображения компьютера.Это было особенно важно внутри ноутбука, потому что DisplayPort является асинхронным. Другими словами, у него нет пары часов, хотя есть пара красный, зеленый и синий, как на HDMI. Эта информация о часах встроена в то, что будет красным, зеленым, синим. Это означает, что он работает аналогично USB и может обрабатывать несколько сигналов, поступающих на несколько устройств по одному и тому же кабелю.

В ноутбуке произошло то, что каждый портативный компьютер, вплоть до появления DisplayPort, имел так называемый драйвер LVDS. Драйвер LVDS – это то, что управляет внутренним дисплеем в ноутбуке. Люди, создающие компьютеры, поняли, что если они смогут избавиться от драйвера LVDS, они смогут избавиться от всего набора микросхем. Это означало, что они могли разрабатывать меньшие и более легкие ноутбуки, которые были менее дорогими и потребляли меньше энергии от батареи, потому что потребовалось бы меньше устройств для питания.

Еще одним преимуществом DisplayPort является то, что он не требует лицензионных отчислений. Каждый производитель, который включает HDMI в свое устройство, должен заплатить доллар.04 Лицензия HDMI на этот порт HDMI. Расходы могут быть весьма значительными, когда вы начинаете думать об устройстве, которое имеет от восьми до десяти входов HDMI, и вы производите миллион таких входов в год. В декабре 2009 года, прямо перед выходом HDMI 1.4, была анонсирована версия 1.2 DisplayPort. Поскольку DisplayPort на самом деле не работал в компьютерном мире, они решили сделать его больше похожим на HDMI. У него есть фиксирующий разъем, кабель тонкий и по форме очень похож на HDMI. Общепринятая мудрость гласила: «Давайте дадим ему возможность обрабатывать возможности двунаправленной локальной сети, возможность обработки аудио в восходящем направлении и возможность делать некоторые другие вещи.”

Просто для пояснения, DisplayPort по самой своей природе не совместим с HDMI. Он полностью уникален. Однако, поскольку DisplayPort податлив и может делать так много вещей, он может выводить сигнал HDMI, поэтому любое устройство, например, такое как Dell Ноутбук, который я использую прямо сейчас для написания этой статьи, может иметь выход DisplayPort. Затем вы можете купить адаптер от C2G, который позволит вам перейти с DisplayPort на HDMI. Итак, если у вас есть инфраструктура с поддержкой HDMI, вы, по крайней мере, в какой-то момент включен DisplayPort.

Вот что действительно здорово сделал DisplayPort. Во-первых, он сохранил двунаправленную способность HDMI 1.4 до 17,2 Мбит / с, чтобы можно было распределять команды или обновлять прошивку. У них были кабели меньшего размера, основанные на протоколе микропакетов, а не на последовательном потоке данных, что означало, что это устройство могло работать в конфигурации звезды или в последовательной конфигурации. Это то, что произошло со спецификацией версии 1.2, и она была разработана, чтобы снова поддерживать межкристальную связь. Таким образом, мы увидим продвижение DisplayPort в компьютерной индустрии.

DisplayPort полностью совместим с YPrPb и RGB, что означает, что он полностью совместим с такими вещами, как Blu-ray DVD. Вот почему я могу пойти и купить компьютер с поддержкой DisplayPort со встроенным Blu-ray DVD, который полностью совместим с HDMI и полностью совместим с возможностями Blu-ray. То, что DisplayPort делает благодаря своей невероятно уникальной асинхронной способности, – это многопоточность.

Представьте, что выходит из чего-то вроде устройства цифровой вывески или выходит из компьютера – единственный кабель, входящий в одну 50-дюймовую панель. Затем от этой панели он переходит ко второй 50-дюймовой панели, а затем от второй к третьей и от третьей к четвертой. Таким образом, всего с четырьмя кусками провода я могу запитать четыре 50-дюймовых панели и получить четыре полностью отдельных Изображения 1920×1080. Это требует большой вычислительной мощности, но только подумайте, насколько это упростило бы что-то вроде небольшой видеостены с цифровыми вывесками, где я собираюсь сделать выход 2 x 2. Все, что мне нужно, – это провод, чтобы подключить это, и то, как эти изображения работают вместе для создания одного большего изображения или разрыва для создания меньших изображений, является частью контента.Это многопоточность.

Я также могу сделать это в конфигурации концентратора, когда я выхожу из компьютера в один концентратор, а из этого концентратора – на четыре панели одновременно, не беспокоясь о задержках. Многопоточность – действительно важная часть DisplayPort 1.2. Если вы работаете в сфере цифровых вывесок, вы получите множество запросов на эту технологию от тех, кто в основном занимается финансовыми услугами, например, от банков и рыночных банковских учреждений. Вы также будете часто сталкиваться с этим в медицинской промышленности.DisplayPort, похоже, набирает обороты, когда дело доходит до медицинских устройств обработки изображений. Один сценарий может заключаться в том, что используется лапароскопическая камера, и хирургу нужен один дисплей, который показывает изображение с камеры, и другой дисплей, который показывает состояние камеры; температура, рабочее напряжение и т. д. Преимущество DisplayPort состоит в том, что он устраняет необходимость в тонне кабелей, что сделало бы это устройство очень громоздким.

Обратной стороной DisplayPort 1.2 является ограничение длины.Фактически, самая длинная длина, на которой мы видели работу DisplayPort, составляет около семи метров. При разрешении 2560×1600 мы ограничены примерно шестью футами. По этой причине еще предстоит пройти небольшой путь, прежде чем эта топология войдет в мир аудио / видео. Для тех из вас, кто занимается проектированием и установкой аудио / видео в корпоративном зале заседаний, если вы предоставляете канал TMDS, поддерживающий HDMI, или если клиент вводит устройство с включенным DisplayPort, вы можете переводить с DisplayPort на HDMI. Таким же образом можно перевести с HDMI на DVI-D.Вы теряете некоторые функции продукта более высокого уровня, но получаете базовую совместимость. Итак, если у нас есть установка с поддержкой HDMI, по умолчанию у нас есть установка с поддержкой DVI-D и DisplayPort. Это одна из причин, по которой так важно понимать дифференциальную передачу сигналов с минимальным переходом и ее связь с HDMI. Возможно, теперь вы начинаете понимать, почему я упоминал ранее, что был так озадачен, когда слышал, что профессионалы аудио / видео говорят, что они не разрешают HDMI, а предпочитают DVI-D.По сути, HDMI – это DVI-D, и функционально в сегодняшней среде нет разницы между этими двумя технологиями.

Практические вопросы установки

Теперь давайте немного поговорим о практических проблемах среды TMDS. Это та часть, которую я называю , почему она не сработала . Прежде всего, если мы устанавливаем монитор и дисплей и получаем ужасный черный экран смерти, скорее всего, мы имеем дело с некорректно закодированными EDID ROM.Если системе не удается прочитать эти устройства, она просто не выдаст вам изображение или изображение, которое действительно работает не очень хорошо. К счастью, большинство из этих проблем было решено за последние два года.

Итак, если вы выполняете установку, при которой у вашего клиента есть 60-дюймовая плазменная панель, приобретенная пять лет назад, и на нее наработано всего пятьдесят часов, вы должны быть уверены, что вы делаете поправки на обновление прошивки. Каждое отдельное устройство имеет возможность обновлять прошивку с сайта производителя.Просто загрузите его на компакт-диск, подключите ноутбук к тестирующему проигрывателю на задней панели этого набора и дайте ему возможность обновить прошивку, которая позволяет ему работать. Неправильно закодированный EDID ROM – это то, что мы не видим практической проблемой, если мы используем современный продукт.

Ошибка аутентификации HDCP встречается немного чаще. У нас все еще есть некоторые устройства, не поддерживающие HDCP. Основная проблема заключается в том, что у нас либо проблема с реализацией ретранслятора, либо проблема с постоянной аутентификацией.В некоторых случаях проблема может быть связана не с одним из них, а с недопустимым уровнем задержки. Другими словами, задержка переключения с одного входа на другой; например, когда переключение между каналами занимает слишком много времени. Использование более сложных систем, включающих управление аутентификацией ключей, таких как системы, созданные Crestron и Extron, может устранить часть этой задержки и обеспечить гибкое переключение, конечно, по цене, соответствующей этому уровню гибкости.Но не бойтесь, простые установки TMDS с единой точкой на одну точку и очень простые коммутационные устройства также очень надежны в сегодняшней среде. Сбой аутентификации HDCP в таких случаях – это не то, что мы видим так часто.

Реальной проблемой в среде TMDS является провал напряжения. К счастью, это почти полностью ограничивается миром кабельных коробок. Кабельные коробки, как известно, недороги. Они построены с очень ограниченными блоками питания, которые являются самой дорогой частью любого электронного оборудования.

Они работают по схеме CCM или токового режима, который составляет 3,3 В высокого и 1 В низкого уровня, с шиной 5 В. Другими словами, приемник на вашем 50-дюймовом дисплее питается от передатчика в вашем проигрывателе Blu-ray, а не от источника питания в телевизоре. Источник питания в этом проигрывателе Blu-ray должен передавать по кабелю HDMI и создавать это аппаратное рукопожатие.

Вот проблема.Почти на каждом коммутационном устройстве, будь то простой аудио-видео ресивер Pioneer, сложный JBL Synthesis Pre-Pro или очень сложная 16-портовая матрица DVI Gear, эти устройства полностью невидимый для сигнала.Источник общается с синхронизацией или дисплеем, и все в середине полностью невидимо для целей HDCP и EDID. Что происходит с кабельной коробкой с ограниченным источником питания: я подключаю кабельную коробку непосредственно к монитору и получаю изображение. Затем я беру этот 3-футовый кабель из кабельной коробки, подключаю его к своему A / V-коммутатору или, может быть, к 8-канальной матрице, чтобы проложить 30 футов до проектора, и я не получаю изображения. Затем я подключаю свой DVD-плеер и получаю изображение на проекторе, поэтому я знаю, что кабели между коммутатором и проектором работают правильно.Проблема в том, что кабельная приставка видит не только три фута в коммутаторе. Он также видит дополнительные 30 футов на дисплее. Таким образом, он фактически видит в общей сложности тридцать пять или тридцать шесть футов, иногда с очень маленькими сечениями проводов и ограниченным источником питания. Низкое напряжение падает ниже 5 вольт и не питает приемник, поэтому система выходит из строя. У нас есть решение для этого – вставка напряжения. Он разработан для работы в среде HDMI и стоит менее 20 долларов.Эти проблемы почти всегда проявляются с кабельными коробками, иногда с некоторыми недорогими спутниковыми коробками, но почти никогда с любым другим оборудованием. Так что, если вы не имеете дело с приставками кабельного или спутникового телевидения, не о чем беспокоиться.

Наконец, в , почему не работает , одна из самых больших проблем, которые мы видим в мире HDMI сегодня с дешевыми кабелями, – это согласование импеданса и отражения, которые затрудняют обнаружение данных. Очевидно, вы можете пойти на Monoprice.com и купить 50-футовый кабель HDMI за 12 долларов.Вы действительно хотите сделать это в контексте вашей собственной установки? Я вам скажу, что это самая большая ошибка, которую вы можете сделать. Дешевые кабели производятся из дешевых спиральных оплеток. Спиральное экранирование похоже на Slinky – если я его согну, он откроется, и у меня больше не будет экранированного кабеля. Это фактически изменяет характеристический импеданс и сам способ передачи этих высокоскоростных данных. Используйте высококачественные кабели, подобные тем, которые предоставляет C2G, и будьте уверены, что у вас не возникнет никаких проблем.

Что касается практических ограничений в среде TMDS, если вы используете качественные межкомпонентные соединения менее 50 футов, у вас не будет проблем с разрешением 1080p. Вам не нужно никакого усиления. Для диапазона от 65 до 100 футов вам понадобится усилитель. В аналоговом мире усилитель подключается к стойке или головной части, потому что сигнал должен быть усилен, прежде чем он будет потерян. В цифровом мире сигнал должен быть потерян, прежде чем его можно будет восстановить с помощью выравнивания и повторной синхронизации. В этом случае часто усилитель подключается к монитору, а не к источнику.Не делайте этой ошибки. Это обычная проблема, с которой я часто сталкиваюсь. Просто потому, что неправильное устройство находится не в том месте. В диапазоне от 65 до 100 дюймов вам, вероятно, придется использовать активный буфер, но еще раз указать систему, в которой я собираюсь получить разрешение 1920 x 1200 при 100 дюймах и возможность соединения точка-точка, – не такая уж большая проблема. На самом деле это довольно распространенное явление. Если вам нужно пройти от 80 до 100 футов или 150 футов и более, обязательно рассмотрите возможность использования для этого продуктов передачи Cat5 или Cat6. Для этого рекомендуется использовать два кабеля Cat5 или два кабеля Cat6, один для TMDS, другой для DDC.Они без проблем обеспечивают разрешение от 1920×1080 до 200 дюймов.

На рынке выходит новое решение под названием HDBaseT. Этот продукт позволяет принимать сигнал TMDS по одному кабелю Cat6 на длину до 350 футов с разрешением до 1920×1200 с возможностями аудио, CEC и RS232. HDBaseT действительно произведет революцию в нашем подходе к среде TMDS. HDBaseT был представлен в продуктах Gefen, Extron и ряда других производителей. В ближайшие месяцы C2G представит на рынке собственное решение.

Наконец, последний совет – не забывайте правило самого низкого разрешения. Я вижу, как это происходит снова и снова. Кто-то, собирающий сложную установку, хочет добавить монитор предварительного просмотра в стойку, чтобы клиент мог лучше выбирать, что он видит, а также иметь различные мониторы в другом месте. Из-за природы TMDS для определения разрешения используется EDID. Он будет смотреть на EDID на первичном наборе и устанавливать разрешение EDID, которое является самым низким общим разрешением среди всех наборов.Это означает, что если вы устанавливаете в стойку 14-дюймовый монитор, предназначенный для 480p, знайте, что вы устанавливаете разрешение для всей вашей установки на 480p, потому что это самое низкое разрешение в стойке. Если вы хотите, чтобы вся ваша установка была 1080p, тогда каждая часть дисплея должна быть 1080p. Вы не можете иметь один дисплей 720p в конце строки и предполагать, что все будет в порядке. Правило самого низкого разрешения гласит, что устройство с самым низким разрешением устанавливает разрешение для всей установки.

Таким образом, HDMI и DVI-D являются вариациями одной и той же технологии. Между ними нет функциональной разницы ни в разрешении, ни в производительности, ни в надежности. DisplayPort поддерживает подключение HDMI и DVI-D, но сигналы DisplayPort по своей сути несовместимы с HDMI и DVI-D. Если я возьму DisplayPort и адаптирую его к HDMI или DVI-D, я потеряю асинхронную способность DisplayPort передавать несколько сигналов по одному и тому же проводу. Наконец, сигналы TMDS предназначены для соединения точка-точка на короткие расстояния.Если мы смотрим на бегущие сигналы на расстоянии нескольких сотен футов или более – мы должны искать другие способы сделать это.

Этот технический документ предназначен только для информационных целей и может быть изменен без предварительного уведомления. C2G не дает никаких гарантий, явных или подразумеваемых, относительно точности, полноты или надежности информации, содержащейся в этом документе.

Попрощайтесь с VGA – Университет Уэст-Честера

Порт видеосвязи VGA (Video Graphics Array) был представлен IBM в 1987 году. как видеостандарт для настольных ПК.Стал стандартным видеовыходом для ноутбуков. и был знаком пользователям компьютеров за последние 30 лет. Однако HDMI (Мультимедийный интерфейс высокой четкости) возможность подключения была представлена ​​в конце 2003 г., поддерживая широкоформатное изображение с соотношением сторон 16: 9 или 16:10 и значительно более высокое качество видео разрешающая способность. С появлением HDMI стало ясно, что VGA не может удовлетворить те же стандарты, и их необходимо было постепенно упразднить.Ниже мы обсудим различия между двумя знакомыми способами, которые мы подключили к дисплеям, а также рассмотрим изменения, сделано в кампусе, чтобы вывести нас из прошлого в настоящее, когда мы прощаемся в VGA.

VGA

Как мы упоминали ранее, порт видео подключения VGA (Video Graphics Array) был новый стандарт видео для настольных ПК в 1987 году.Разрешение VGA улучшилось по сравнению с последние 30 лет с некоторыми из следующих разрешений видео, но не достигнет высокого видео определения. Стандартное разрешение VGA было 640×480, разрешение SVGA – 800×600, Разрешение XGA – 1024×768, разрешение SXGA – 1280×1024, а UXGA – 1600×1200. Эти все они создают более квадратное изображение с соотношением сторон 4: 3.Однако, поскольку современные технологии предлагают цифровую связь, аналоговая технология VGA устарела и устарела для производителей компьютеров, проекторов и телевизоров.

HDMI

HDMI, представленный в 2003 году, позволяет передавать видео с более высоким разрешением и широкоформатное изображение.Здесь, в West Chester University, есть много аудиторий с кабели VGA (аналоговые) и HDMI (цифровые) на рабочем месте инструктора или на стене пластина для подключения презентаций к проектору или плоскопанельным мониторам но срок службы VGA подошел к концу, нам необходимо перейти на все возможности подключения цифрового видео. Поскольку мы продолжаем обновлять технологии в кампусе, мы будем переходить на все цифровая связь.

RamCast

Начиная с 2015 года WCU приступила к внедрению решения для беспроводного подключения (RamCast). в классах кампуса, и в настоящее время более 90% всех учебных помещений оснащены этой новой технологией для работы с платформами MAC и ПК, а также с мобильными устройствами.Это стало новый стандарт, поэтому теперь вы будете видеть HDMI (цифровой) и RamCast (цифровой беспроводной) как два типа подключения к дисплеям презентации.

С января 2019 года в отремонтированных классных комнатах Anderson Hall больше не будет Возможность подключения VGA с тех пор, как Lenovo и Apple удалили эту технологию из своих ноутбуков. Пользователи по-прежнему смогут подключаться к презентационным системам через кабель HDMI. или по беспроводной сети с помощью RamCast, который передает как видео, так и аудио сигналы. Для пользователей, которые не имеют порта HDMI и не хотят подключаться по беспроводной сети, видеоадаптер будет требуется для использования подключения HDMI. Некоторые из переходников – DVI, (мини) дисплей. порт, молния и т. д. По мере того, как в студенческом городке будут происходить обновления проекционных систем в классе, подключение VGA будут удалены, поскольку наши текущие стандарты AV являются цифровыми.

Переходник с порта мини-дисплея на HDMI

Переходник с порта дисплея на HDMI

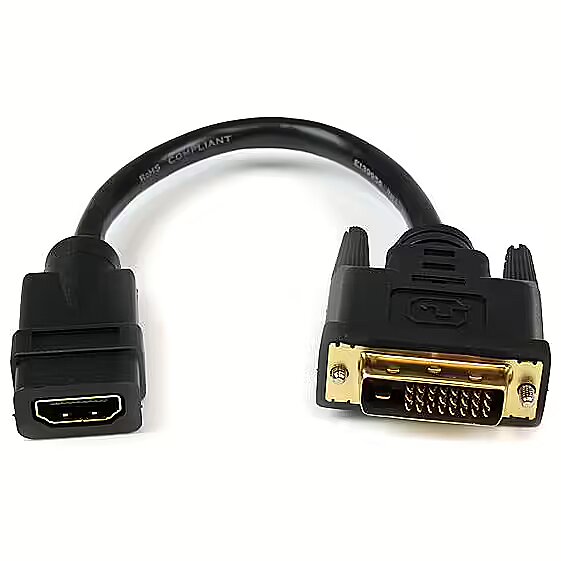

Переходник с DVI на HDMI

Переходник Thunderbolt на HDMI

Для получения дополнительной информации о беспроводном подключении RamCast и обучении, пожалуйста, проверьте с веб-сайта RamCast.

По мере развития технологий иногда возникает необходимость прекратить поддержку старых способов делать вещи. С переходом к цифровому аудио и видео на ноутбуках и дисплеях, и изменения в поддержке поставщиков, пришло время отказаться от поддержки VGA в пользу HDMI и RAMcast.IS&T здесь, чтобы поддержать наше сообщество и помочь всем, кто нуждается в наша помощь в этом переходе

Разветвитель Vga разных изображений

3 декабря 2011 г. · Разветвитель HDMI не выполнит то, что вы хотите, он разделит одно и то же изображение на два монитора. Если у вас есть ноутбук только с одним портом HDMI, вы можете купить адаптер для внешнего монитора USB, чтобы добавить порт VGA, HDMI, DVI или Display.24 февраля 2009 г. · Трамп сталкивается с призывами поработать с командой Байдена на переходном этапе. Колледж опубликовал результаты вскрытия трупа студента с COVID-19. «Невероятные решения» розничных продавцов, чтобы выжить в пандемии

Получите потрясающую экономию при покупке 16-портового VGA-видео / аудио разветвителя VS0116 от Aten, посетите наш интернет-магазин AVProSupply.com, чтобы задать вопросы о технической поддержке, или просто отправьте нам электронное письмо или позвоните нам. Alibaba.com предлагает 1405 сплиттеров VGA. Около 18% из них – это другое домашнее аудио- и видеооборудование, 11% – это аудио- и видеокабели, а 6% – компьютерные кабели и соединители.Вам доступны самые разные варианты VGA-разветвителя.

DVI – VGA: Если дисплей имеет соединение VGA, а ПК – соединение DVI, вам следует использовать кабель DVI-A-VGA, адаптер или разветвитель. В результате будет получено аналоговое соединение, в основном такое же, как и стандартное соединение VGA. DVI – DVI: Подключение HDTV с входом DVI к ПК с выходом DVI не всегда так просто, как вы думаете. Vention. Имя. Разветвитель VGA с 1 входом и 2 выходами. Модель. Чернить. Тип интерфейса. Мужчина VGA, женщина VGA, порт питания DV.

01 октября 2020 г. · 21 век и внедрение современных технологий помогли нам обмениваться данными и информацией. Насколько это возможно, мы ищем варианты, которые позволяют нам по-разному обмениваться одним файлом на разных платформах, и обычным устройством, используемым для такой деятельности, является разветвитель HDMI. Наши разветвители VGA позволяют транслировать изображения или видео с одного выхода VGA на несколько дисплеев, помогая создавать более масштабируемое распределение видео без затрат на несколько источников видео.

Наши разветвители VGA позволяют транслировать изображения или видео с одного выхода VGA на несколько дисплеев, помогая создать более масштабируемое распределение видео без затрат на несколько источников видео. DVI – VGA: если дисплей имеет соединение VGA, и ПК с подключением DVI, вы должны использовать кабель DVI-A-VGA, адаптер или разветвитель. В результате будет получено аналоговое соединение, в основном такое же, как и стандартное соединение VGA. DVI – DVI: Подключение HDTV с входом DVI к ПК с выходом DVI не всегда так просто, как вы думаете.

iofast »Настенные панели» Домашний кинотеатр »C2G # 39704 HDMI, VGA, 3,5 мм, композитное видео и стереоаудио проходная настенная панель

Категории Аксессуары для Apple Аудио / видео C2G Odds & Ends Кабельная разводка и кабельные каналы Cat5E Cat6 Cat6A Cat7 Cat8 CATV / Coax Охлаждение Стол / тележка Display Port DVI Аксессуары для консоли Gang Boxes HDMI IDC / IDS / Interconnects InfiniBand 10/40/56 Устройства ввода Keystones KVM Освещение Крепления для мониторов и телевизоров Новые дополнения Корпуса для ПК PCI-карты Power over Electric Power over Electric Ethernet (PoE) Powerline Ethernet Тонер для принтера Стойка / патч-панели Rapid Run Remote Control / IR Ленточные кабели Маршрутизаторы, коммутаторы и модемы SATA / SAS Кабели SCSI Security Последовательный, параллельный, D-Sub и PS / 2 Коробки для поверхностного монтажа Телефонные и модульные Инструменты и аксессуары Модули приемопередатчиков USB 2.0 USB 3.1 USB для мобильных устройств USB-C VGA Настенные панели Пустые C2G TruLink Настенные панели C2G Декоративная соединительная муфта F Домашний кинотеатр Вставки Кронштейн M для низкого напряжения RJ11 RJ12 RJ45 Splite Нержавеющая сталь XLR Беспроводная связь Присоединяйтесь к нашему БЕСПЛАТНОМ списку рассылки по электронной почте! Присоединяйтесь к нашему БЕСПЛАТНОМУ списку рассылки и получайте купоны на скидку Электронному маркетингу, которому можно доверять Информация об IOFAST О нас Полный листинг Прайс-лист CSV Свяжитесь с нами Net Условия / PO Информация для некоммерческих организаций Уведомление о конфиденциальности Политика возврата Часто задаваемые вопросы о доставке SSL Security Условия и положения Отслеживание моего пакета Поиск долл. США Срок действия Мин. Макс. Пример поиска Cat5E, минимум 1 доллар США, максимум 50 долларов Расширенный поиск C2G # 39704 Сквозная настенная панель HDMI, VGA, 3,5 мм, композитное видео и стерео аудио – алюминий Часть # 16593 . Стоимость 1 + 49 долларов.89 3 + 48,76 долл. США 7 + $ 47.64 14 + $ 46,51 25 + 45,01 долл. США 40 + $ 43,51 Информация iofast.com Часть # 16593 Производитель Часть # 39704 Наличие Нет в наличии Масса в упаковке 0,502 фунта. Место доставки Огайо # 9 Часто задаваемые вопросы о доставке Посмотреть Количество: Описание HDMI, VGA, 3.5-миллиметровая настенная панель для композитного видео и стереоаудио идеально подходит для перехода на внутристенную прокладку кабелей. Сквозной порт HDMI включает тонкий гибкий кабель HDMI, который обеспечивает малый радиус изгиба, необходимый для установки в стандартной распределительной коробке. Эта настенная панель, изготовленная из авиационного алюминия, отличается прочностью и долгим сроком службы. Dsi to hdmi chip Включает: плату Raspberry Pi 8 ГБ, карту NOOBS, блок питания, корпус и кабель micro HDMI element14 является крупнейшим официальным производителем и дистрибьютором Raspberry Pi.Примечание. Пользователям Raspberry Pi 4 требуется новый набор аксессуаров, в том числе блок питания [защищен по электронной почте] USB Type-C, кабель micro HDMI (два кабеля для поддержки двух дисплеев) и новый чехол. 13 мая 2020 г. · + трехстороннее состояние «Lontium LT9611 DSI / HDMI bridge» + выберите SND_SOC_HDMI_CODEC, если SND_SOC + зависит от OF + выберите DRM_PANEL_BRIDGE + выберите DRM_KMS_HELPER + выберите REGMAP_I2C + help + Микросхема драйвера для Lontium LT9611 DSI-драйвер двойной DSI и сигналы I2S в + HDMI + Пожалуйста, скажите Y, если у вас есть такое оборудование.+ config DRM_LVDS … HDMI 2.0a (полный размер) 39-контактный разъем FFC для дисплея MIPI DSI (4-полосный) 24-контактный разъем FFC для камеры MIPI CSI-2 (4-полосный) Слот для карты MicroSD Gigabit Ethernet 40-контактный разъем расширения GPIO Поддержка Mendel Linux (производная от Debian) Обзор Вход: HDMI A TYPE 2.0 и 1.4, Micro USB Напряжение: 4,5–5,5 В, ток: 500 мА Порты зарезервированных функций: K1 и K2 для выключателя питания, диммера, переключения экранов Выход: 3,3 В, 1,8 В MINI 1. Размер платы HDMI к DSI.Совместите четыре отверстия для винтов Raspberry Pi. 2. Разные экраны с разными настройками. 30 сентября 2012 г. · 3. – если у вас 10-дюймовая панель LG, а на вашей плате HDMI установлен чип U5, перейдите к стр. 4 – если у вас 7-дюймовая панель CPT с резистивным сенсорным экраном, загрузите этот файл config.txt файл и поместите его в корень загрузочного раздела SD-карты маломощный чип смешанного сигнала и поставщик IP-решений. Наши продукты включают набор микросхем HDMI V1.3 / V1.4 / 2.0, набор микросхем DisplayPort 1.2, USB 2.0, набор микросхем USB3.1 типа C, набор микросхем MIPI, набор микросхем LVDS, VGA и ЖК-контроллер, обслуживающий приложения с ПК, ноутбуков, смартфонов, Найдите IP-адреса полупроводников, официальные документы, новости, технические статьи и многое другое, включая IP-адреса ASIC, дизайн-IP и верификационный IP-адрес для вашего следующего дизайна микросхемы. drm / rockchip: исправить опечатку в Kconfig ‘s / HDMI / dsi /’ – – —- 2020-11-16: Дафна Хиршфельд: Новое: arm64: dts: rockchip: переименовать sdhci nodename в mmc в rk3399. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
