Пирометр инфракрасный для чего нужен: Для чего нужен пирометр

Для чего нужен пирометр

Как быть если необходимо измерить температуру в точке, до которой очень трудно добраться? А если точка находится в агрессивной среде?  А если объект находится в постоянном движении? Пирометр легко решает эту проблему.

Испокон веков люди измеряли температуру. Казалось бы, нет ни чего проще, однако при более детальном рассмотрении этот вопрос сразу обрастает все новыми и новыми сложностями. Существуют разные виды термометров, которые позволяли достаточно точно измерять температуру.  Но и они не всегда удобны, так как для измерения термометром необходим контакт измерительного зонда с объектом измерения.

А как быть если необходимо измерить температуру в точке, до которой очень трудно добраться? А если точка находится в агрессивной среде?  А если объект находится в постоянном движении? В общих чертах была поставлена задача и инженерная мысль начала поиск решения этой проблемы. Так во второй половине прошлого века появились первые пирометры. Первый пирометр был разработан и выпущен в 1967 году американской компанией WAHL.   Компания смогла на основе важнейших физических открытий в этой области и  начать  массовое производство пирометров с высокими потребительскими характеристиками и все это смогли спрятать в маленький корпус.

Новый принцип измерения температуры

Новый принцип измерения заключался в построения сравнительных параллелей, когда вывод о температуре тела производился на основе данных инфракрасного приемника, определяющего количество излучаемой телом тепловой энергии. Такой метод измерения позволил существенно расширить границы измерения температуры твердых и жидких тел в самых труднодоступных местах.

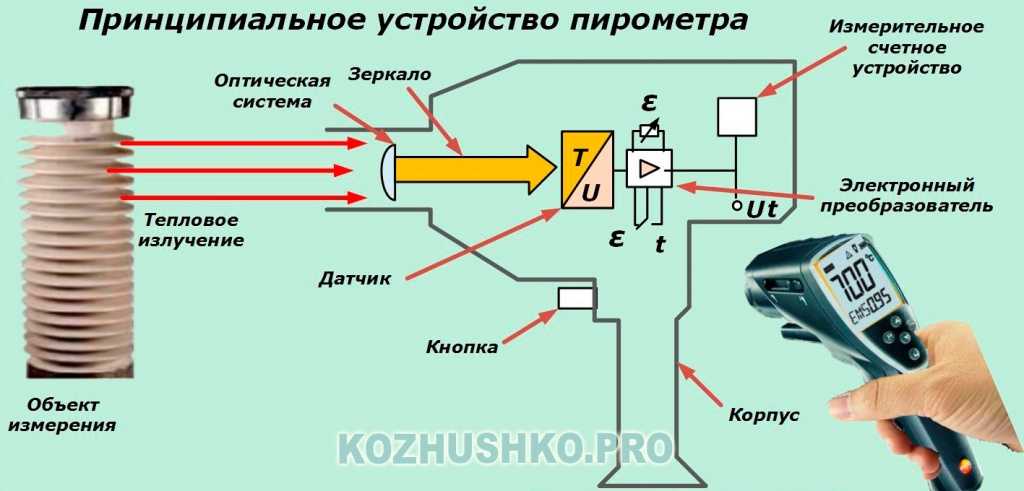

Принцип работы пирометра

Пирометр — это прибор, который бесконтактно производит измерение температуры разного рода тел и сред.  Он работает на основе измерения мощности теплового излучения объектов в диапазоне инфракрасного излучения, а также в области видимого света. Исходя из этого, можно определить основные характеристики пирометров:

• оптическое разрешение;
• настройка степени черноты тела.

Оптическое разрешение

Оптическое разрешение или как его еще называют “Показатель визирования” – это отношение диаметра пятна визирования на поверхности объекта. Измерение температуры (излучения), с которого регистрируется пирометром, к расстоянию до объекта. Это можно представить себе так – конусный луч фонарика освещает поверхность и чем дальше поверхность, тем большее пятно засвечивается. То есть, с увеличением расстояния до измеряемого объекта большая поверхность измеряется.

Но как быть, когда необходимо измерить очень маленький объект в окружении других объектов, имеющих разные температуры? Ответ прост – коэффициент визирования (оптическое разрешение пирометра) должен быть максимальным (то есть конус «фонарика» должен быть очень узким в предельном значении – луча). Это достигается использованием качественной оптики или проще говоря объективом пирометра. Качество объектива пирометра напрямую влияет на его стоимость. Цена одинаковых пирометров с разными объективами (коэффициентами визирования) может отличаться в десятки раз.

Для точности визирования современные пирометры имеют лазерный указатель, который показывает центр измерительного пятна. Ни в коем случае нельзя эту точку воспринимать как область измерения температуры, поскольку в зависимости от оптического разрешения область измерения будет кругом, с центром в точке от лазерного луча, с диаметром от 1 сантиметра до 1 метра.

Степень черноты

Степень черноты тела или, как его называю иначе коэффициент излучения, характеризует прежде всего свойства поверхности объекта измеряемую пирометром. Этот показатель определяется как отношение энергии, излучаемой данной поверхностью при определенной температуре к энергии излучения абсолютно черного тела при той же температуре. Он может принимать значения от 0,1 до значений, близких к 1.

Для примера: если для окисленной стальной поверхности коэффициент составляет примерно 0,85, то для полированной стали он снижается до 0,075. Это один из основных факторов, которые влияют на точность показаний. Иными словами – не может быть произведен замер температуры с большой точностью, без корректировки пирометра для конкретного объекта. Но это необходимо делать только в том случае, когда нам необходимо получить очень точные показатели измерений.

В повседневной жизни для измерения температуры погрешность, вносимая коэффициентом излучения, соизмерима и укладывается в общую погрешность, при этом необходимо учитывать «однородность» измеряемых пирометром объектов, то есть с одинаковы коэффициентом излучения или же в определенном диапазоне.

Виды пирометров

Все пирометры можно разделить по следующим категориям или признакам: по принципу измерения, по температурному диапазону и по способу эксплуатации.

По принципу измерения пирометры бывают:

• яркостные пирометры, позволяющие определять температуру объекта путем сравнения цвета с эталоном.
• Радиационные пирометры, измеряющие температуру объекта посредством пересчета мощности теплового излучения.
• Цветовые пирометры позволяют делать вывод о температуре объекта, основываясь на результатах сравнения его теплового излучения в различных спектрах.

По температурному диапазону:

• Низкотемпературные. Пирометры этого типа способны определять отрицательные температуры, при этом диапазон положительных температур может быть достаточно большим.
• Высокотемпературные. Пирометры работают в диапазоне высоких температур и не способны производить замеры объектов с отрицательной температурой.

По способу эксплуатации:

• Переносные пирометры предназначены для эксплуатации в полевых условиях. Они имеют малый вес, дисплей отображения показателей, автономное питание. Предназначены для очень широкого круга задач по измерению температуры. Могут иметь внутреннюю память и подключаться к компьютеру для передачи данных.
• Стационарные пирометры предназначены для выполнения чаше всего постоянного замера в конкретной точке. Обладают повышенной точностью и как правило не имеют своего дисплея, а передают данные на компьютер или пульт управления Способны работать при неблагоприятных условиях окружающей среды. Чаще всего применяются при необходимости замеров на промышленных предприятиях. Имеют большие размеры и вес.

Область применения пирометров

Область применения пирометров очень велика, и они все сильнее теснят традиционные приборы для измерения температуры. Но все таки основная задача пирометров – это измерение температуры в труднодоступных местах и в местах с агрессивными средами, а так же объекты которые находятся в постоянном движении или расположены в электро или пожароопасных местах.

Как выбрать пирометр

В настоящее время предложений по продаже пирометров очень много и здесь главное не ошибиться в выборе производителя. Пирометры, которые предлагаем мы выпущены на промышленном государственном предприятии Китая, заводе по производству электронных приборов и компонентов CEM, SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD.

Государственное предприятие СЕМ принадлежит к категории предприятий имеющих высшую оценку экспертов по качеству выпускаемой продукции. Этому предприятию предлагают свои заказы для производства многие ведущие фирмы, специализирующиеся на разработке измерительной техники. В линейке пирометров, представленных фирмой СЕМ насчитывается десятки моделей, которые обеспечивают все диапазоны измерения температуры.

Пирометр: что это такое? Для чего нужен? Как выбрать?

Наверх

20.11.2019

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Знакомьтесь, пирометр: измеряем температуру дистанционно

3

5

1

6

Пирометр – это лучший прибор для бесконтактного замера температуры различных поверхностей. Вы удивитесь, но в доме ему найдется масса применений. Где он используется, как им работать и как выбрать подходящий прибор – ответ в нашей статье.

Пирометр позволяет бесконтактно замерять температуру различных поверхностей. Его активно используют в профессиональных сферах, но есть масса применений и в быту. Как правильно пользоваться этим прибором и на что обратить внимание при выборе — CHIP ответит на эти вопросы.

Что такое пирометр, и где он применяется?

Пирометр схож с обычным комнатным термометром по принципу действия, с единственной разницей в том, что может измерять температуру большего диапазона и на расстоянии. То есть не нужно прикасаться к измеряемому объекту, чтобы узнать его температуру (хотя существуют и контактные пирометры). Это весьма удобно, так как можно измерить очень горячие поверхности (до 300 — 550 °С).

• Техника для дома

  Цифровые мультиметры: какой лучше купить для дома?

Пирометр нашел применение в следующих областях:

• Электрика. Им производятся замеры температуры соединений. Например, если температура соединения фазной шины и провода 80 — 100 °С, а температура окружающей среды 20 °С, это означает, что контакт слабый, поэтому греется, и его нужно подтянуть.
• Ремонт автомобиля. К примеру, вы заметили, что двигатель вашего автомобиля сильно греется, и вам нужно узнать в чем причина. Вы замеряете температуру на входном патрубке термостата и температуру радиатора. Если разница температур большая, тогда проблема может быть в работе термостата.
• Ремонт электроники и бытовой техники. Можно проверить греется ли процессор или материнская плата в компьютере. Также можно узнать температуру подшипников в движущихся узлах электродвигателей и, если она высокая, тогда производить ремонт.
• Расчет теплопотерь помещения. Пирометр позволит узнать температуру стен, окон и дверей, чтобы можно было рассчитать теплопотери и соответственно утеплить при необходимости.
• Проверка теплоотдачи отопительной системы
  . Устройство позволит проверить, как греет котел систему индивидуального отопления, или соответствует ли температура батарей в центральном отоплении той, которая заявлена государством (по закону).

Есть еще много других сфер, где будет полезен пирометр. В комментариях под статьей поделитесь, где вы в быту используете инфракрасный пирометр.

Как пользоваться пирометром?

Принцип действия устройства следующий: тепловой (инфракрасный) датчик принимает инфракрасное излучение от объекта и передает его на электронный блок. Электронный блок обрабатывает излучение и выдает показания температуры на дисплей устройства.

На каждом устройстве производитель указывает оптическое разрешение, то есть на каком расстоянии необходимо измерять температуру объекта. Например, на приборе DECO CWQ01 указано оптическое разрешение 12:1. Это означает, что для правильного измерения температуры необходимо расположить прибор на расстоянии равном

12*S, где S — это диаметр пятна, с которого тепловой датчик снимает показание температуры. Предположим нам необходимо узнать температуру процессора компьютера, диаметр которого 3 см. Для точных показаний нам необходимо держать устройство на расстоянии 12 * 3 = 36 см. Если мы будем держать чуть дальше, диаметр замеряемого пятна увеличится (как луч в фонарике) и показания будут сняты не только с процессора, но и с окружающей его платы.

Каждое устройство имеет красный луч маркер. Обратите внимание, что измеряет температуру не он, а датчик, который расположен под излучателем. Луч лишь показывает место замера. Если пирометр поднести слишком близко к объекту, то пятно измерения будет находится ниже луча, и мы снимем показания не с того места, с которого хотели. Именно поэтому важно держать устройство на правильном расстоянии.

• Покупка

  Если быть точнее: как выбрать лазерную рулетку для дома

Также при замерах важно учитывать коэффициент излучения (эмиссии) объектов, которые проверяем. Каждый материал определенным образом излучает тепло, причем степень излучения может быть разной в зависимости от цвета объекта, матовой/зеркальной поверхности и окисленности (в случае металлов). То есть коэффициент излучения — это соотношение энергии, излучаемой поверхностью материала к энергии излучения абсолютно черного объекта при равной температуре. Для абсолютно черных тел этот коэффициент равен 1. Для остальных же материалов этот коэффициент свой. В таблице ниже приведены коэффициенты для большинства материалов.

В недорогих пирометрах обычно стоит фиксированный коэффициент эмиссии, равный 0,95. Для большинства измеряемых материалов он подойдет. Однако, если вы, например, захотите узнать температуру чистого листового железа, у которого коэффициент равный 0,7, то погрешность будет немаленькой.

Для измерения не сильно горячих предметов можно выйти из положения, наклеив черную изоленту. Изолента немного глянцевая, поэтому ее коэффициент излучения как раз составляет 0,95. Температура на ней и будет температурой предмета. Конечно, если необходимо часто работать с разными материалами, то лучше купить модель с изменением коэффициента эмиссии.

Критерии выбора пирометров

Перед приобретением прибора, обратите внимание на следующие показатели и дополнительные функции:

• Величина погрешности. Хорошие устройства имеют погрешность в диапазоне 0,5 — 2 %. Дешевые китайские могут иметь погрешность 2 — 4 %, но учитывая, что их цена ненамного ниже, лучше взять хороший прибор.
• Автоматическое отключение. Устройство отключается, если долго не работаем им. Это увеличивает срок работы батареек. У каждой такой модели период автоматического отключения свой, поэтому точные цифры нужно уточнять у продавца.
• Регулировка коэффициента излучения. Аппараты с функцией регулирования коэффициента излучения позволят безошибочно определять температуру любых материалов. Например, таким аппаратом является Bosch PTD 1 с возможностью регулировки коэффициента эмиссии от 0,01 до 1.

• Измерение влажности. Некоторые аппараты позволяют измерять влажность воздуха, как внутри помещения, так и снаружи. Хотя это далеко не основная функция и большинству попросту не понадобится, но людям с проблемами легких придется очень даже кстати. Например, узнав влажность воздуха в офисе, можно установить стационарный увлажнитель или наоборот чаще проветривать помещение.

• Термопара. Термопара позволяет измерить температуру контактным способом. Это удобно при замерах блестящих поверхностей, так как практически не будет погрешности. Обычно термопара подключается к пирометру через соответствующий разъем.

Если вы уже приобрели себе пирометр, поделитесь в комментариях, какую модель купили, и как она ведет себя в работе!
