Питание шуруповерта от сети своими руками: схема. Питание шуруповерта от сети 220В

схема. Питание шуруповерта от сети 220В

Устройство шуруповерта

Этот механизм состоит из следующих частей:

1. Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
2. Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
3. Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
4. Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
5. Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

• приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
• купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
• переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость?

Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.

Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

• используя зарядку от ноутбука;
• используя блок питания от ПК;
• используя автомобильный аккумулятор;
• используя блок питания от галогеновых ламп;
• используя китайскую плату блока питания на 24V.

Основа для переделки

Цена готовых блоков питания в интернет-магазинах или обычных отделах техники очень высока. Смысла покупать их за такую сумму нет, но у этой проблемы есть более выгодное решение.

Важно! Пригодится блок питания от компьютера – такие изделия очень мощные и есть практически у всех. Зачастую они валяются без дела.

Покупка устройства тоже не разорит кошелек, ведь бывшую в употреблении вещь на 300-500 Вт можно купить очень дешево. Важно, чтобы блок был рабочим, а его внешний вид не имеет значения.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Вторым минусом считается ограниченное число циклов перезарядки. При этом чем дешевле аккумуляторный блок (АКБ), тем быстрее исчерпывается его эксплуатационный ресурс. Приобретение нового аккумулятора по цене практически сопоставимо с покупкой целого электроинструмента. Также не имеет смысла покупать новую батарею взамен старой, если сам шуруповерт аккумуляторного типа устарел и применяется достаточно редко. Практичнее будет приспособить электроинструмент под питание от сети 220 V.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

• отпадет необходимость выполнения периодической зарядки;
• не будет падать мощность электроинструмента (крутящий момент) во время работы;
• не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Следует учитывать, что шнур от внешнего блока питания к электроинструменту должен быть, согласно закону Ома, большего сечения, чем непосредственно от сети 220в.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

• отвертки с разными наконечниками;
• отвертки с разными наконечниками;
• плоскогубцы;
• кусачки;
• паяльник с набором для пайки;
• изоляционная лента;
• проводки на перемычки, взятые, например, с многожильного кабеля;
• мультиметр;
• нож.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания.

Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО.

Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Источники питания 24 и 12 Вольт. При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёртВ этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

1. Обрезать ненужные провода, оставив жёлтый и чёрный.
2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

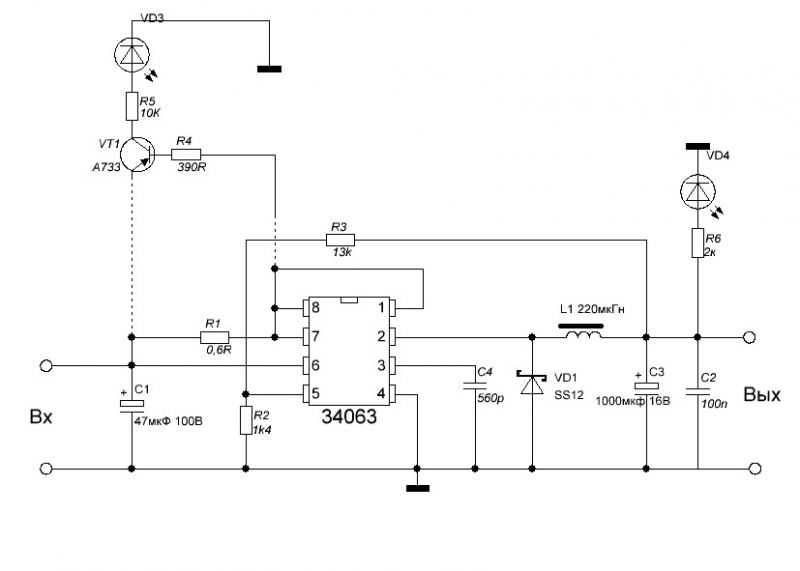

Самодельный блок питания

Самодельный блок питания шуруповерта, подключаемый к сети 220 вольт, будет состоять из элемента питания на входе диодного моста, выпрямителя и конденсаторного фильтра.

Потребуется трансформатор, мощность которого — от 160 Вт и больше. Напряжение на второй обмотке должно быть от 20 до 24 В, сила тока — больше 15 А. Диодный мост состоит из диодов, соответствующих силе тока на вторичной обмотке. На выходе выпрямителя следует смонтировать конденсатор, его емкость будет от 2000 мкФ, напряжение — от 25 В и больше. Все вышеуказанное крепится на гетинаксовую плату, ее следует закрепить в корпусе старого аккумулятора, из которого вынуты все ненужные элементы.

Вариант такой переделки можно выбрать, когда имеется достаточный набор знаний и опыт работы с деталями. Перед тем как приступить, лучше изучить дополнительные теоретические материалы, найти нужные детали и посмотреть, как они встанут в имеющийся корпус.

Такой блок питания рационально будет поместить в корпус родной аккумуляторной батареи от шуруповерта. Нужно будет посмотреть, чтобы он не был герметичным, потому что в работе не следует допускать перегрева питающих элементов.

Какой мощности понадобится БП

Людям, которые решили узнать, как сделать шуруповерт от сети, придется разобраться с необходимой мощностью блока питания.

Импульсный

Для подключения инструмента к сети часто пользуются импульсным БП. Рассчитать его мощность достаточно просто. Чаще всего аккумуляторные модели работают на батареях с напряжением 12 В. Исходя из этого, получается, что во время работы устройство потребляет не менее 120 ватт.

Рекомендуется выбирать БП с запасом мощности около 20-30%. Таким образом шуруповерт сможет нормально работать даже при максимальных нагрузках.

Трансформаторный

Поскольку рабочее напряжение большинства шуруповертов составляет 12 В, выбрать трансформаторный источник питания достаточно легко. Запитать электрический инструмент можно при помощи любой модели мощностью около 200-300 Вт.

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

• любой подходящий по характеристикам и размеру БП;
• китайский БП на 24 В;
• самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

• выпаять постоянный резистор;
• выставить по прибору сопротивление подстроечного резистора 2300 Ом;
• подстроечный резистор впаять на место постоянного;
• при включенном БП отрегулировать напряжение.

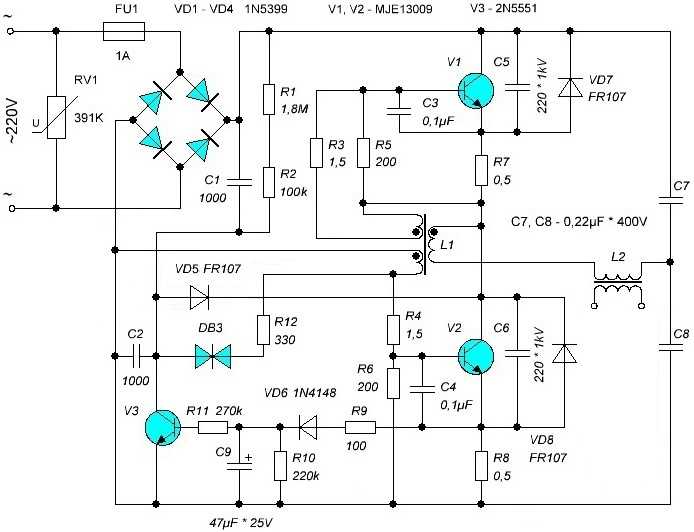

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см. Отрезать зажимы и зачистить провода
3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.Согнуть провода крючком для подсоединения к клеммам
4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Инверторный сварочный аппарат

Запитать шуруповерт можно и через инверторный сварочный аппарат. Установка вторичной катушки трансформатора прибавит напряжения, которого станет таким образом достаточно для обеспечения работоспособности мотора шуруповерта. Сначала нужно будет замерить на выходе сварочника параметры тока и напряжения, затем сверить эти показатели с теми, которые указаны для шуруповерта.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

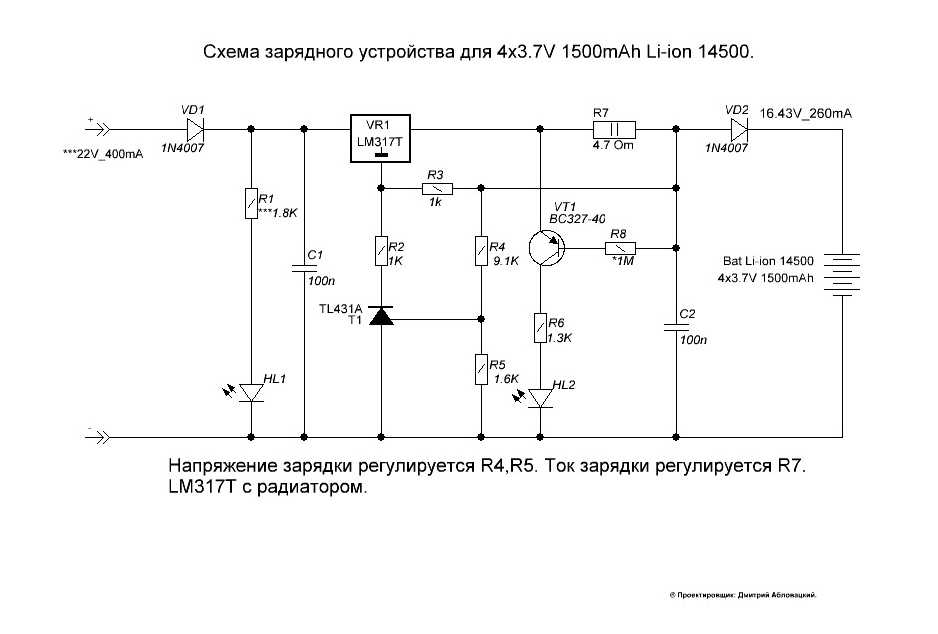

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

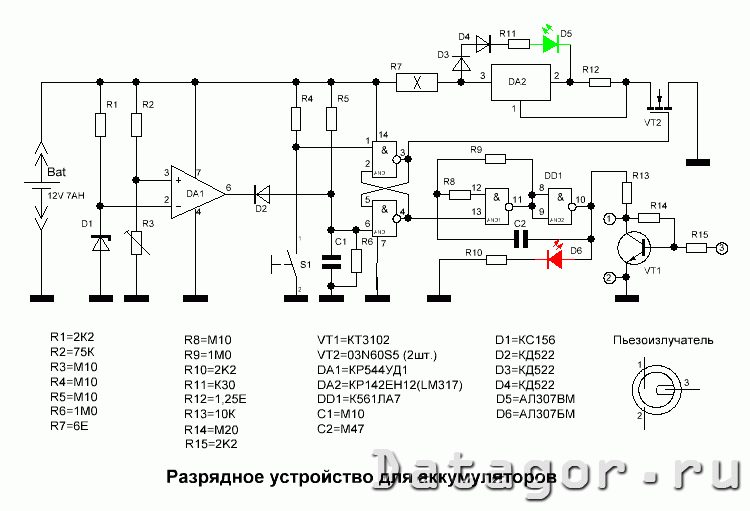

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.

Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

Зарядное устройство MAKITA 193864-0, 7.2V-14,4V Ni-Cd, Ni-Mh зеленый Цена: 1750 P

Зарядное устройство для инструмента MILWAUKEE 7.2V-24V Ni-Cd, Ni-Mh черный Цена: 3530 P

Зарядное устройство для инструмента BOSCH 7.2V-24V Ni-Cd, Ni-Mhчерный Цена: 3570 P

Зарядное устройство для инструмента DEWALT 7.2V-18V Ni-Cd, Ni-Mh черный Цена: 3570 P



Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о т …

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му…

Техника безопасности

Место для работы при переделке устройства должно быть достаточно освещенным. Наиболее эффективны лампы дневного освещения или светодиодные одновременно с дневным светом, падающим из окна слева. Блики или прямое попадание света в глаза нужно исключить.

Чтобы избежать удара электрическим током, лучше беречься от контакта с заземленными предметами, это батареи отопления, газовые плиты. Рабочий стол, стул, пол не должны иметь токопроводящих поверхностей.

При работе с радиодеталями нужно проверять отсутствие на них напряжения, для этого подойдет индикаторная отвертка. После отключения от электропитания нужно снять заряд с конденсаторов цепей. Заряд снимать, например, вольтметром.

Подключение оборудования производить только после проверки прочности соединений. Проверять лучше не только визуально, но и механически.

Электророзетка должна крепиться прочно, не болтаться, не иметь вытащенных наружу проводов. Иногда для подключения к сети 220 используют удлинитель, лучше чтобы это был сетевой фильтр с предохранителем и выключателем.

Рабочее место должно быть проветриваемым или снабжено вытяжкой.

[spoiler title=»Источники»]

• https://amperof.ru/elektropribory/peredelka-shurupoverta-pitanie-ot-seti.html
• https://metmastanki.ru/peredelat-akkumulyatornyy-shurupovert-v-setevoy
• https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/
• https://kraska.guru/instrumenty/elektro/kak-perevesti-akkumulyatornyj-shurupovert-na-pitanie-ot-seti.html
• https://tehnika.expert/dlya-remonta/shurupovert/peredelka-akkumuljatornogo-na-setevoj.html
• https://tool-and-tools.ru/dreli-i-shurupoverty/peredelyvaem-shurupovert-na-setevoj.html
• https://100uslug.com/kak-sdelat-shurupovyort-napryamuyu-ot-zaryadki/
• https://CleverDIY.ru/kak-sdelat-shurupovert-ot-seti-svoimi-rukami
• https://DomZastroika. ru/instrumenty/kak-peredelat-akkumuljatornyj-shurupovert.html
• https://intehstroy-spb.ru/elektroinstrument/peredelka-shurupoverta-na-pitanie-ot-seti.html
• https://my-class.ru/kak-podklyuchit-shurupovert-napryamuyu-k-yego-zaryadnomu-ustroystvu/
• https://morflot.su/podkljuchenie-shurupoverta-k-zarjadnomu-ustrojstvu/
• https://m-strana.ru/articles/peredelka-shurupoverta-na-pitanie-ot-seti/
• https://MegaBattery.ru/articles/info/zaryadnye-ustrojstva-shurupovertov/mozhno-li-podklyuchit-shurupovert-napryamuyu-k-zaryadke/

[/spoiler]

Переделка аккумуляторного шуруповерта на питание от сети 220в своими руками

Как переделать аккумуляторный шуруповерт на 220в? Около года назад я обнаружил, что мой аккумулятор от инструментов Ryobi 18V стал непригоден для работы, и, так как я работал за границей, у меня не было возможности получить новый. Таким образом, я придумал устройство для безопасного запуска моих инструментов от сети переменного тока (бытовой ток) и перестал беспокоиться о том, что мои инструменты перестанут функционировать по дороге на работу.

Я наслаждался всеми преимуществами электроинструментов с батарейным питанием… Они удобны, мобильны, и зачастую вы можете достать целый ряд инструментов, которые работают от одного того же аккумулятора. А потом произошло неизбежное – на зарядном устройстве диоды стали мигать странным образом, а батарея стала разряжаться почти мгновенно.

Я столкнулся с двумя вариантами: выбросить несколько тысяч на новый комплект батарей или попробовать восстановить их самостоятельно. Ни один из этих вариантов мне не понравился, и у меня не было времени заказывать детали из-за рубежа. Как и все в моей ситуации, для альтернативного решения я искал информацию в Интернете. Я нашел парней, которые подключали к своей дрели автомобильные аккумуляторы, но эту идею я тоже отмёл. И затем я натолкнулся на идею использовать вместо батарей старый блок питания ноутбука …

Напряжение было правильным, но, увы, мощность его была слишком мала. Даже при мощности 180 Вт самые мощные источники питания для ПК не могли обеспечить достаточный ток, который может преодолеть пусковой ток моей циркулярной пилы или угловой шлифовальной машины.

Принцип работы источника питания ПК меня устраивал, мне просто было нужно что-то более мощное. После небольшого исследования я обнаружил, что источником питания для ноутбука является то, что называют «импульсным источником питания». Оказывается, импульсные источники питания очень распространены в мире, они доступны по цене и имеют различные номиналы напряжения и мощности … В итоге я выбрал источник питания AC/DC мощностью 350 Вт, выпускаемый авторитетной компанией Meanwell с диапазоном напряжений постоянного тока 15-18 вольт.

Подключение источника питания к разряженной батарее очень простое и в этой инструкции переделка шуруповерта на сетевой своими руками описана в подробностях.

Шаг 1: Предупреждение

Перед началом работы, пожалуйста, поймите, что у вас есть блок питания, способный разрядить 20 ампер. Хотя сборка довольно проста, если вам некомфортно работать с электроникой, то лучше обратитесь за профессиональной помощью.

Кабель, выходящий из батареи и разъем постоянного тока от источника питания, изготовлены из стандартной вилки для 120В переменного тока. Штекер и кабель были выбраны из-за доступности и возможности использования при необходимости стандартного удлинителя.

Ни при каких обстоятельствах я не подключу к этому источнику питания устройство, инструмент или другое оборудование, питающиеся от переменного тока. Если вы решите создать этот аппарат, подумайте заранее, кто может его использовать. Если есть вероятность, что кто-то еще, не обученный пользоваться этим аппаратом, может его использовать, я бы предложил сделать другой тип разъема и кабеля — что-то более уникальное, но способное подавать ток.

Один из рекомендуемых кабелей — это штекер генератора с поворотным замком.

Шаг 2: Необходимый инструмент

Материалы:

• (1) изношенная батарея 18 В
• (1) импульсный источник питания 15 В 350 Вт переменного / постоянного тока
• (1) электрическая розетка IEC C14 (для входящего переменного тока)
• (1) стандартная розетка на 120 В для использования в качестве выхода постоянного тока или розетка генератора с поворотным замком
• (1) кабель питания компьютера (имеет ответный разъем для розетки C14)
• (1) Удлинитель 16-18 калибра (необходим обычный штекер или штекер генератора с поворотным замком)
• (1) маленький ящик для инструментов (достаточно большой для блока питания и для хранения батареи)

Инструменты:

• небольшая отвертка
• плоскогубцы
• кусачки
• пистолет с горячим клеем
• эпоксидная смола
• паяльник
• лезвие бритвы
• ножовочный диск
• дрель
• мультиметр

Шаг 3: Потрошим батарею

1. Используя отвертку, удалите 6 винтов в основании батареи
2. Отделите две половины корпуса и вытащите батарейный блок.
3. Сохраните (2) желтые квадратные кнопки и стальную пружину.
4. Отрежьте провода, идущие от аккумулятора к клеммной колодке.
5. Сохраните пластиковую клеммную колодку и положительные (+) и отрицательные (-) клеммные полоски.

Шаг 4: Доработайте провод

У шнура питания (16 калибра) отрежьте конец розетки (сторона «мама»). Оставшаяся длина шнура зависит от вас.

Помните, что этот шнур будет подключен к вашему источнику питания, но вы всегда можете использовать удлинитель, если ваш инструмент будет находиться далеко от источника питания. Я считаю, что метра-двух будет достаточно.

Проложите провод. Есть 2 варианта

Вариант A: Просверлите отверстие в крышке аккумуляторного отсека под диаметр внешней оболочки провода. Расположение отверстия – на ваш выбор. Вы можете надеть на провод в месте, где он выходит из батарейного блока, резиновый чехол, чтобы снять нагрузку от его деформации.

Вариант B: Установите поворотный адаптер. Этот адаптер позволит поворачивать кабель от передней и до задней части аккумуляторного блока в любом месте под углом 180 градусов. В этом руководстве будет использоваться поворотный адаптер. Если у вас есть доступ к 3D-принтеру, вы можете скачать STL-файлы с www.thingiverse.com и распечатать их – ищите «18V Battery Swivel Cable Lock».

Срежьте с кабеля около 15 см наружной изоляции, оголите и залудите около 5 мм проводов.

Поворотный адаптер состоит из (3) частей:

• (2) зажимные половинки
• (1) поворотное основание

Убедитесь, что зажимные половинки могут полностью окружить наружную оболочку кабеля. Зашкурьте внутреннюю часть зажимных половинок до плотного прилегания к изоляции кабеля.

Шаг 5: Вырезаем отверстие

1. Отметьте отрезок шириной 1 см, который необходимо срезать в нижней части крышки батарейного отсека.
2. Используя сверло на 3 мм, просверлите ряд отверстий вдоль пути, достаточных для того, чтобы лезвие ножовки могло продолжить резку.
3. На внутренней стороне нижней крышки вдоль пути, где вы будете резать, будут находиться две стойки от оригинальных винтов. Срежьте их.

Шаг 6: Работаем с эпоксидкой

1. Пропустите провод через паз нижней крышки.
2. Используя суперклей, прикрепите зажимные половинки к краю внешней изоляции.
3. Установите поворотный адаптер на зажимные половинки, пропустив зачищенные провода через небольшой паз поворотного адаптера.
4. Закрепите поворотный адаптер на внутренней стороне нижней крышки эпоксидной смолой

Шаг 7: Включите паяльник

1. Отрежьте около 10 см от 20-сантиметрового открытого провода.
2. Снимите примерно 5 мм изоляции с проводов и припаяйте их к положительному и отрицательному клеммным колодкам (для определения полярности кабеля, если у вас такая же розетка, смотрите прилагаемое изображение).
3. Заново соберите клеммный блок и установите его в верхнюю половину крышки батарейного отсека.
4. Используйте пистолет для горячего клея, чтобы заполнить полость, где находится клеммная колодка
5. Прикрепите провода от верхней половины крышки к нижней половине крышки с помощью проволочных гаек или кабельных зажимов.
6. Соберите верхнюю и нижнюю половины крышки батарейного отсека, используя 4 из 6 винтов. Не забудьте установить желтые боковые кнопки и пружины.

Шаг 8: Поместите всё в корпус

Теперь пришло время сделать корпус для блока питания.

1. Расположите блок питания в коробке так, чтобы в нём осталось место для адаптера батареи, входного штепселя переменного тока и штепсельной вилки постоянного тока.
2. Отметьте расположение четырех крепежных винтов M4x6 блока питания, чтобы перенести его в коробку. Просверлите отверстия в коробке для монтажа блока питания, но пока не устанавливайте его.

Шаг 9: Прокладываем коннекторы

1. Найдите место на коробке, где вы хотите установить входящую розетку переменного и исходящую розетку постоянного тока. Я предпочитаю устанавливать по одной с разных сторон и прокладывать провода под блок питания.
2. Припаяйте на положительный, нейтральный и заземляющий контакты (3) 30-сантиметровых кабеля 16 калибра для электрической розетки IEC C14, подающей переменный ток.
3. Припаяйте (2) 30-сантиметровых кабеля 16 калибра, к положительному и отрицательному контактам стандартной розетки переменного тока исходящего питания постоянного тока.
4. Сделайте пару шаблонов профилей розеток и перенесите их контур на коробку. Используя острый универсальный нож, вырежете отверстия для двух розеток.
5. В зависимости от вида розеток, прикрепите их с помощью болтов, клея или защелкнув
6. Нанесите немного горячего клея на провода на розетке, чтобы защитить открытые клеммы.

Шаг 10: Завершаем соединение проводов

1. Подсоедините выводы разъемов к указанным выводам источника питания.
2. Установите поверх клемм источника питания пластиковую защитную крышку.
3. Убедитесь, что селекторный переключатель источника питания установлен на напряжение вашей страны, 120 или 240 В переменного тока.
4. Подключите портативный блок питания к розетке переменного тока с помощью стандартного компьютерного кабеля.
5. Вставьте адаптер аккумулятора в розетку постоянного тока.
6. С помощью выключателя подайте питание.
7. Используя мультиметр, проверьте полярность клемм аккумулятора и отрегулируйте потенциометр на источнике питания на показатель выше 18В постоянного тока (маленький пластиковый винт с крестообразным шлицем, расположенный в крайнем левом углу от всех клеммных разъемов).
8. Убедившись, что все работает корректно, установите блок питания в коробку и аккуратно подключите провода под ним или позади него.
9. Подключите адаптер аккумулятора к вашему 18-вольтовому инструменту и наслаждайтесь использованием.

Учебное пособие по

: блок питания 12 В постоянного тока для Starlink RV

Starlink официально запустила уровень обслуживания автодомов еще в мае 2022 года, но отсутствие официальных аксессуаров для автофургонов продолжает сбивать с толку меня и многих моих читателей. Наиболее востребованным аксессуаром для Starlink RV является блок питания 12 В постоянного тока. Прямо сейчас нет решения «подключи и работай», даже от сторонних производителей.

С небольшой модификацией вы можете создать свой собственный блок питания постоянного тока для Starlink. Он может питаться от существующей системы питания 12 В, 24 В или 48 В. Если вы не хотите иметь дело с инверторами и хотите запускать Starlink напрямую от вашей аккумуляторной системы, это руководство для вас.

В этом уроке я покажу вам, как собрать блок питания 12 В постоянного тока для Starlink. Я сначала объясню, почему вы бы даже хотели один. Затем я расскажу обо всех расходных материалах, необходимых для этого проекта. Наконец, я проведу вас через процесс шаг за шагом.

  Предупреждение. Используйте это руководство на свой страх и риск. Электричество может быть опасным, если не соблюдаются надлежащие меры предосторожности. Модификация любого оборудования Starlink аннулирует вашу гарантию.

Содержание

Почему питание постоянного тока?

Дома на колесах, фургоны, надземные платформы и даже автономные каюты используют батареи для электричества. Эффективность чрезвычайно важна для максимизации количества доступной энергии. Маршрутизатор Starlink RV служит источником питания для тарелки. Он преобразует мощность переменного тока от настенной розетки в полезную мощность постоянного тока 48 В для тарелки.

Это подходит для жилых помещений, где вы подключены к сети и легко можете подключиться к сети переменного тока. Но с автономной аккумуляторной системой вам нужен инвертор, чтобы получить питание переменного тока. Таким образом, вы будете переходить от постоянного тока к переменному току, а затем обратно к постоянному току в маршрутизаторе. Это дополнительное преобразование в переменный ток создает проблему эффективности и тратит впустую драгоценную энергию.

Видеоруководство

Примечание: Некоторые блокировщики рекламы блокируют наш видеоплеер. Если вы не видите видео, попробуйте отключить блокировщик рекламы, а затем перезагрузите страницу.

Видео также доступно на нашем канале YouTube , если вы предпочитаете смотреть там.

Необходимые расходные материалы

 Примечание. Эта статья может содержать партнерские ссылки на упомянутые продукты.0002 Инжектор POE — #commissionsearned

 Экранированные разъемы RJ45 — #commissionsearned

 Прежде чем приступить к работе, вам потребуется несколько расходных материалов для создания источника питания постоянного тока:


  Ethernet-адаптер Starlink  — В этом руководстве я модифицирую Starlink Ethernet-адаптер вместо прямой модификации кабеля Starlink. Я предпочитаю этот метод, потому что я могу легко перенести свою тарелку домой и подключить ее прямо к маршрутизатору Starlink. Если вы предпочитаете, вы можете пропустить Ethernet-адаптер и вместо этого просто изменить кабель Starlink.

  Преобразователь 48 В постоянного тока в постоянный . Этот источник питания постоянного тока получает напряжение 12 или 24 В от аккумулятора и преобразует его в напряжение 48 В, необходимое для питания тарелки Starlink.  Если ваша аккумуляторная система уже 48 В, вы можете пропустить это.

  Инжектор POE  — Инжектор POE (питание через Ethernet) получает 48 В от источника питания постоянного тока и отправляет его на тарелку Starlink. Он имеет 2 порта Ethernet, один для тарелки и один для маршрутизатора Wi-Fi.

  Маршрутизатор Wi-Fi . Вы не можете использовать маршрутизатор Starlink с этим методом, поэтому вам понадобится маршрутизатор вторичного рынка. Подойдет почти любой из них, но убедитесь, что он использует 12 В, как тот, который я связал, чтобы его можно было подключить к вашей батарее.

  Кусачки/инструменты для зачистки проводов  — вам понадобится что-то, чтобы обрезать кабель Starlink и зачистить провод на инжекторе PoE/источнике питания

  Отвертка  – подойдет небольшая отвертка для очков с плоской головкой

  Обжимные/сращиваемые соединители  – Для подключения аккумулятора, преобразователя постоянного тока и инжектора POE

  Обжимной инструмент  – Для обжима электрических разъемов подойдут некоторые плоскогубцы

  Обжимной инструмент RJ45  — Мы будем устанавливать наши собственные разъемы RJ45, поэтому вам понадобится инструмент, который может обжимать их на кабеле.

  Экранированные разъемы RJ45  — мы заменим проприетарный разъем Starlink экранированным разъемом RJ45
.

  Ethernet-кабель  — вам потребуется соединительный кабель Ethernet для подключения маршрутизатора к инжектору POE. Обычно маршрутизатор вторичного рынка поставляется с одним. Мы будем модифицировать один конец кабеля Ethernet.


 Шаг 1. Модификация Ethernet-адаптера Starlink

 Первое, что нам нужно сделать, это заменить проприетарный разъем Starlink на адаптере Ethernet на экранированный разъем RJ45. Это позволит питать тарелку от собственного блока питания, а не от роутера Starlink. Если вы решили пропустить Ethernet-адаптер и изменить кабель Starlink напрямую, шаги будут такими же. Я модифицирую Ethernet-адаптер, чтобы мне не пришлось врезаться в кабель Starlink, но в любом случае он работает нормально.

 Преобразование в Starlink POE

 Но есть одно предостережение. Распиновка POE (питание через Ethernet), используемая Starlink, отличается от стандартной распиновки POE.  Чтобы решить эту проблему, нам просто нужно подключить наши разъемы RJ45 немного иначе, чем стандарт T-568B, обычно используемый для подключения разъемов RJ45. Вот распиновка, которую необходимо использовать для экранированного разъема RJ45 на Ethernet-адаптере Starlink (или кабеле Starlink):

 Подготовка кабеля
 Разъем Starlink удален Отдельные провода разделены Готов для разъема RJ45
 Используйте кусачки, чтобы отрезать разъем маршрутизатора Starlink от адаптера Ethernet (или кабеля Starlink). Затем снимите около 2 дюймов изоляции, чтобы обнажить проводники и экран. Большинство обжимных инструментов имеют специальное лезвие для зачистки проводов. Отогните защитную фольгу и загните ее вниз по кабелю, мы займемся этим позже. Также найдите дренажный провод. Это голый проводник. Сложите это обратно в сторону на данный момент. Теперь у вас должно остаться 8 витых пар, всего 16 проводов. 4 пары проводов большего сечения, остальные 4 меньшего сечения. Обрежьте меньшие пары, они нам не понадобятся.

 Раскрутите все 4 пары и сделайте все возможное, чтобы выпрямить каждый из 8 проводов. Как только они будут выпрямлены, держите кабель в левой руке так, чтобы провода были направлены через ваше тело вправо. Расположите провода в соответствии с распиновкой выше. Когда они находятся в правильном порядке, сделайте все возможное, чтобы сгладить и выпрямить их, используя большой и указательный пальцы левой руки, чтобы держать их плоскими, плотно прижатыми друг к другу и в правильном порядке.

 Установка разъема RJ45
 Надевание разъема RJ45Обжим разъема Замена разъема Starlink
 Продолжайте удерживать провода большим и указательным пальцами левой руки. Со всеми 8 проводниками в правильном порядке, плоскими и выпрямленными, сделайте надрезы заподлицо по всем проводам кусачками, сняв примерно полдюйма. Теперь чистым прямым концом возьмите разъем RJ45 и вставьте его в провода.  язычком вниз!  После этого трижды проверьте правильность порядка проводов. Поскольку вы держите кабель в левой руке, порядок сверху вниз должен быть следующим: белый/оранжевый, оранжевый, синий, белый/зеленый, зеленый, белый/синий, белый/коричневый, коричневый.

 В этом месте фольга и заземляющий провод должны быть загнуты вдоль кабеля. Сдвиньте разъем RJ45 назад, чтобы как можно большая часть оболочки кабеля, фольги и заземляющего провода была вставлена ​​в разъем. Затем используйте обжимной инструмент, чтобы обжать разъем RJ45, чтобы закрепить кабель. Обрежьте лишний провод, который остался. Также обрежьте всю фольгу и дренажный провод, которые выходят за пределы разъема.

 Шаг 2. Сборка блока питания

 Способ монтажа

 В этом уроке я просто собираю блок питания, привинчивая компоненты к куску дерева. Для собственного источника питания проявите творческий подход, если хотите. Я просто использую шурупы для дерева, чтобы прикрепить инжектор POE и преобразователь постоянного тока к дереву. В конце концов, я смонтирую это в своем доме на колесах в служебном шкафу.

 Сборка компонентов
 Подключение преобразователя постоянного тока к инжектору POE Блок питания подключен
 Сначала взгляните на провода преобразователя питания постоянного тока.  Они должны быть помечены для входного и выходного напряжения. Провода ввода напряжения, красный (положительный) и черный (отрицательный), подключаются к вашей системе аккумуляторов. Мы можем отложить эти провода для этого урока. Определите провода вывода напряжения. Белый для плюса, черный для минуса.

 Подведите провода вывода напряжения к входу постоянного тока инжектора POE, убедившись, что белый цвет соответствует положительному, а черный — отрицательному. Возможно, вам придется снять около 1/4 дюйма изоляции с провода, если она еще не снята. Используйте отвертку, чтобы закрепить оголенную часть провода в клемме, дважды проверив правильность полярности.

 На данный момент часть проекта по электроснабжению завершена. Как я упоминал ранее, два других провода на преобразователе постоянного тока подключаются к вашей системе аккумуляторов. То, как это выглядит, зависит от вашего индивидуального приложения, поэтому вам нужно найти лучший способ подачи постоянного напряжения от вашей батареи к блоку питания постоянного тока Starlink.  В моем случае у меня есть блок предохранителей в моем RV с неиспользуемым слотом. Я протянул провод от блока предохранителей к тому месту, где будет установлен блок питания. Затем я соединил провода встык. Я пошел дальше и заранее удалил предохранитель, чтобы питание не подавалось на мой проект, пока я не буду готов к тестированию.

  Помните, соблюдайте электробезопасность! Не подключайтесь к аккумулятору, пока не будете готовы к тестированию!   Пожалуйста, проконсультируйтесь с электриком, если вам неудобно и некомпетентно работать с вашим автофургоном/кабиной/фургоном/и т. д. электрическая система.
 Шаг 3. Изменение кабелей маршрутизатора
 Перед тем, как мы начнем изменять любой из кабелей маршрутизатора, рекомендуется пройти настройку и настройку маршрутизатора. Просто проще сделать это сейчас, чем беспокоиться об этом потом. Особенности будут зависеть от модели вашего маршрутизатора, но следуйте инструкциям производителя по выполнению первоначальной настройки. Прежде чем продолжить, вам следует настроить имя и пароль Wi-Fi на своем маршрутизаторе, чтобы, когда придет время проверить блок питания, вы могли сразу подключиться и проверить его.
 Кабель Ethernet маршрутизатора
 Удаление одного конца кабеля EthernetРаспределение проводов в соответствии с распиновкойНадвиньте разъем RJ45
 Далее нам нужно перенастроить один конец кабеля Ethernet. Этим кабелем мы подключаем наш роутер к инжектору POE. Помните, я говорил, что распиновка Starlink POE отличается? Поскольку нам пришлось изменить разъем со стороны тарелки, нам также необходимо изменить разъем со стороны маршрутизатора, чтобы он соответствовал.  Нам нужно модифицировать только тот конец, который вставляется в инжектор POE, а не оба конца  . Ваш маршрутизатор вторичного рынка, вероятно, поставлялся с кабелем Ethernet, который вы можете использовать. В противном случае вы можете найти кабель Ethernet длиной 6 футов, 12 футов и т. д. в любом магазине электроники или дома.
 Повторите процесс, который мы использовали в шаге 1, только на одном конце кабеля Ethernet. Распиновка будет такой же. Кабель Ethernet не будет экранирован, поэтому у него не будет фольги или проводника дренажной линии. Но вы все равно можете использовать экранированные разъемы RJ45, не беспокойтесь. Конец кабеля Ethernet с модифицированным разъемом RJ45 подключается к инжектору POE. Другой конец кабеля Ethernet подключается к маршрутизатору Wi-Fi.
 Блок питания маршрутизатора
 Большинство маршрутизаторов Wi-Fi, включая один пример из списка расходных материалов в этой статье, работают от постоянного тока. Шнур питания имеет преобразователь переменного тока в постоянный, встроенный в часть, которая подключается к стене. Если вы используете другой маршрутизатор, у него может быть блок питания, который находится между розеткой и маршрутизатором. Поскольку мы хотим, чтобы маршрутизатор питался только от постоянного тока, мы можем просто перерезать провод после блока питания, чтобы использовать тот же разъем питания постоянного тока, который поставляется с маршрутизатором.
 Источник питания TP-LinkСнятие секции настенной розеткиЗачистка проводов для подключения к аккумуляторной системе
 Для маршрутизатора TP-Link, который я использую, провод с белой полосой — положительный, а провод без — отрицательный. Проверьте полярность вашего маршрутизатора, если вы используете другой. Подключение к источнику питания постоянного тока с перепутанными проводами может привести к повреждению маршрутизатора!
 Теперь нам просто нужно подключить аккумуляторную систему 12 В к проводу питания от маршрутизатора. В моем случае я проложил провод от блока предохранителей автофургона к маршрутизатору. Это дает мне питание 12 В постоянного тока, и я просто соединил провода стыковыми соединениями. Я устанавливаю свой маршрутизатор в том же месте, что и источник питания, поэтому прокладка кабеля Ethernet, соединяющего маршрутизатор с инжектором POE, не составит труда. Если вы собираетесь установить маршрутизатор в другом месте, вам нужно будет спланировать, как проложить кабель Ethernet обратно к вашему новому блоку питания постоянного тока Starlink.
 Шаг 4. Подключите все компоненты
 На этом этапе процесса необходимо выполнить все следующие действия:
 Разъем RJ45 заменил разъем Starlink на адаптере Ethernet (или кабеле Starlink)
 Выход преобразователя постоянного тока подключен к входу инжектора POE
 Кабель Ethernet от маршрутизатора к инжектору POE имеет новый разъем RJ45  на одном конце , который использует измененную распиновку, показанную в предыдущем разделе
 Блок питания маршрутизатора был изменен для подключения к аккумуляторной системе вашего приложения
 Применить питание от батареи
 Если все вышеперечисленное сделано, теперь мы можем проверить это! Подайте питание от батареи на вход DC-DC преобразователя, каким бы способом вы не решили его подключить. В моем случае мне просто нужно снова вставить предохранитель в блок предохранителей моего RV, чтобы подать питание на мой источник питания постоянного тока Starlink.
 Подключите тарелку и адаптер Ethernet
 Если в этом руководстве вы используете адаптер Ethernet, подключите кабель тарелки Starlink к адаптеру Ethernet. Затем подключите модифицированный разъем RJ45 Ethernet-адаптера Starlink (или кабеля Starlink) к порту питания POE на инжекторе POE.
 Подключите маршрутизатор
 Затем выполните подключения к маршрутизатору. Должен быть кабель Ethernet, соединяющий порт данных на инжекторе POE с портом WAN или Интернетом на маршрутизаторе. Кроме того, подключите блок питания маршрутизатора к источнику постоянного тока. Убедитесь, что маршрутизатор включен. Если вы еще не занимались настройкой роутера раньше, сейчас самое время это сделать. Вам нужно будет обратиться к инструкциям для вашего конкретного маршрутизатора.
 Шаг 5. Проверка настройки
 Проверка блока питания с аккумулятором
 Установите тарелку Starlink рядом с ясным обзором неба. Первое, что нужно проверить, это ваш вторичный маршрутизатор. Убедитесь, что он включен и передает сигнал Wi-Fi. Возьмите свой телефон и подключитесь к сети Wi-Fi вашего маршрутизатора.
 Убедитесь, что тарелка Starlink включена. Там нет светодиодов или индикаторов, но тарелка должна сама занять вертикальное положение в течение нескольких минут после подачи питания на кабель Starlink. Он ищет спутники в вертикальном положении, а затем наводится в своем идеальном направлении. Вы можете убедиться, что тарелка включена, открыв приложение Starlink на своем телефоне (ваш телефон должен быть подключен к сети Wi-Fi маршрутизатора). Кроме того, вы можете использовать интернет-браузер на устройстве, подключенном к вашей сети Wi-Fi, и перейти к  http://dishy.starlink.com/
 Подтверждение того, что Starlink находится в сети
 Может потребоваться до 10–15 минут, чтобы блюдо загрузилось и стало доступным для просмотра в приложении или на веб-сайте. Приложение сообщит вам, работает ли блюдо или нет. Если у вас есть активная подписка, статус должен измениться на  Online  после нескольких минут загрузки и поиска спутников. Проверьте подключение к Интернету, выполнив тест скорости. Скорости с этой настройкой должны быть аналогичны тем, что вы получаете с обычной настройкой.
 Заключительные мысли
 Я протестировал свой новый блок питания постоянного тока Starlink 12 В в течение примерно 30 минут, чтобы убедиться, что он остается подключенным к Интернету. Я выполнил несколько тестов скорости, посмотрел видео и проверил электронную почту. Аккумулятор, который я тестировал, имеет ограниченную емкость, поэтому мне не удалось провести какое-либо долгосрочное тестирование. Мне придется подождать, пока в моем доме на колесах не останется свободного места, чтобы установить его, и по-настоящему протестировать его в реальном мире.
 Но на данный момент кажется, что этот простой маленький блок питания постоянного тока работает так, как ожидалось. Его должно быть достаточно легко установить в шкафу моего дома на колесах. Все, что мне нужно сделать, это проложить кабель Starlink внутри, подключить его и подать питание через переключатель в цепи 12 В RV.
 Это не самый простой проект, особенно если у вас нет опыта работы с электроникой. Если вы решите заняться этим самостоятельно, я надеюсь, что вы найдете это руководство полезным. Просто будьте осторожны при работе с электричеством. Также имейте в виду, что изменение способа питания вашей тарелки может привести к повреждению, которое не будет покрываться вашей гарантией. С учетом всего сказанного, дайте мне знать, если у вас есть какие-либо отзывы или вопросы в комментариях ниже!
 Блок питания
 — преобразование блока питания ПК для запуска инструментов на 12 В
 спросил  5 лет, 4 месяца назад
 Изменено
 2 года, 1 месяц назад
 Просмотрено
 1к раз
 \$\начало группы\$
 Я пытаюсь модифицировать старый блок питания ПК мощностью 350 Вт для работы с некоторыми беспроводными инструментами на 12 В и 9,6 В.
 Я подключил 2 резистора 10 Ом 5 ​​Вт параллельно между 5 В и землей и замкнул зеленый провод на землю. Я могу легко запустить отвертку на 5 В прямо с молекса. Я также могу запустить двигатель 12 В без нагрузки напрямую от молекса.
 Но когда я пытаюсь запустить дрель на 9,6 В от шины 12 В, блок питания отключается. Я могу запустить эту дрель от настенного адаптера на 12 В, и она работает нормально, но адаптер не обеспечивает достаточного тока, поэтому дрель слабая.
 В чем может быть проблема с блоком питания? Большое спасибо.
 блок питания
 преобразование
 \$\конечная группа\$
 3
 \$\начало группы\$
 Вероятно, обнаруживает перегрузку по току и отключает выход 12 В.
 Редактировать: Стандарт ATX гласит (я предполагаю, что это блок питания ATX), что выходы должны быть отключены, если на выходе происходит короткое замыкание/перегрузка по току.
 Это означает для вас: Вы можете измерить ток, который потребляет дрель, чтобы убедиться, что вы находитесь на правильном пути для решения этой проблемы. Если действительно есть условие OC, вы можете увеличить мощность двигателя дрели с помощью ШИМ.
Если ваш мультиметр не поддерживает ток более 10 А, просто добавьте последовательно небольшой токовый шунтирующий резистор и измерьте напряжение на этом резисторе. Но мультиметр, скорее всего, будет слишком медленным для такого рода измерений, поэтому было бы полезно, если бы у вас был доступ к осциллографу.
 \$\конечная группа\$
 9
 \$\начало группы\$
 Блок питания ATX мощностью 350 Вт обычно может выдавать около 25-30 ампер, я думаю. Учитывая потребляемую мощность вашей дрели, блок питания определенно может справиться с токами БЕЗ НАГРУЗКИ. Но при попытке сверлить он будет потреблять больше тока, с которым блок питания может не справиться.
 Сколько проводов от шины +12 В вы используете для запуска дрели? Вы собрали это вместе? Обычно ток 12 В распределяется по всем проводам +12 В.
 Если объединение всех +12 В не решает вашу проблему, значит, вам не повезло. ATX не может справиться с полным током нагрузки. Вам нужна более высокая мощность, например, 475 Вт или 500 Вт ATX, по крайней мере (не могу сказать наверняка, не зная полного тока нагрузки дрели при 12 В).
 Также, пожалуйста, не пытайтесь открыть и отключить защиту от перегрузки по току, она была добавлена ​​туда не просто так.
 \$\конечная группа\$
 4
 \$\начало группы\$
 Это связано с защитой цепи от перегрузки по току/перенапряжению — вам необходимо внести небольшую модификацию в микросхему, особенно если ваш блок питания использует микросхему TL494, KA7500 или SDC7500, процесс такой же. Просто подключите контакт 4 к земле и отключите исходные соединения цепи, которые соединяются с контактом 4. В этом видео показано, как это сделать.
