План электрики в квартире: типовые схемы и программы для расчетов

0 Comments

Содержание

План электрики в дизайн-проекте: Правильная разводка электрики в квартире, советы как создать дизайн-проект

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

FOUR POINT DESIGN BUILD INC

Разводка электропроводки в квартире: что такое план электрики?
Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

OLGA IEVLEVA Interior design & decoration

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки
В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

Kohler

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире. Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Collectie and Jasmine Orchard Styling

Разработка дизайн-проекта электрики: вопросы дизайнера
Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

  • Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.
  • Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Forsythe General Contractors, Inc.

  • Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

    План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Flavin Architects

  • Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.
  • Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.
  • Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

Bruce Stafford Architects

План разводки электропроводки в доме: особенности функциональных зон
Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

Agate Architecture, LLC

План разводки в квартире: место подключения приборов
В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Людмила Кришталева

Дизайн-проект электрики в квартире: как сделать общую схему
На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

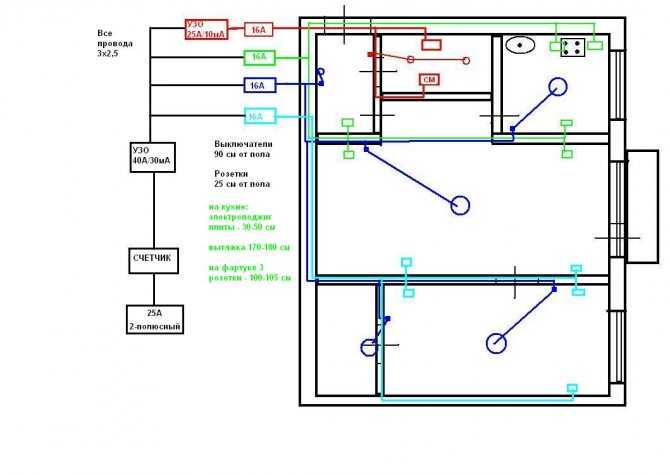

Схема разводки и подключения электропроводки

Содержание

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.


Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.


Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

  • где и какие приборы будем устанавливать;
  • потребляемую мощность, с учетом запаса на появление новой техники;
  • тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

  1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
  2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
  3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы


Однофазный щиток в три раза меньше. Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

  • если будет подключено мощное оборудование — электрокотел, теплые полы;
  • если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся, как будем делать разводку


Пример разводки, когда на каждую группу потребителей отдельная линия и защита.

Возможны несколько вариантов:

  • Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
  • Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
  • Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки




Есть два типа проводки, открытая и скрытая:

  • Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
  • Скрытая электропроводка — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.


Провода скрытые в пробитых в стене штробах.

Чертим схему разводки электропроводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

  1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
  2. Получаем готовую разметку выполнения работ и нарезки штроб.
  3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

Так примерно выполняют план на бумаге перед разметкой на стену
Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене. Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки


Пример разметки прямо на стене.

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

  1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
  2. Все разветвления делаются только в распределительных коробках.
  3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
  4. Проводка должна быть на 15 см ниже потолка.
  5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки


Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме. Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено. Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

Если затрудняетесь определить мощность эта табличка Вам в помощь:

ЭлектроприборСредняя мощность, КВтЭлектроприборСредняя мощность, КВт
телевизор0,3-0,4кондиционер1,5-2
принтер0,5-0,3проточный нагреватель воды1,5-1,8
персональный компьютер0,8-0,6емкостный водонагреватель1,5-2
фен1-1,1электродрель0,5-0,8
электроутюг1,6-1,8перфоратор1200
чайник1,2заточной станок (наждак)0,5-1
вентиляторы0,5-1циркулярная пила1,3-2
тостер0,8электрический рубанок0,5-1
кофеварка0,9-1,1электролобзик0,5-0,7
пылесос1,8-1,5шлифовальная машина1,2-1,7
масляный обогреватель1,5-2фуговальный (рейсмусовый) станок2,0-2,5
микроволновка1,4-1,6компрессор1,0-2,0
электрическая духовка2,0-2,1электрическая газонокосилка1,0-1,5
электроплита2,5-3,5сварочный агрегат2,0-3,0
холодильник0,8-0,6минибашня0,8-1,2
стиральная машина2,0-2,5цепная электропила0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

С чего начать составление проекта

В отличии от профессионального создания электроснабжения квартиры, самостоятельный электропроект квартиры начинается с простого плана квартиры. Можно в масштабе, а можно и от руки. Чистых планов должно быть два. Один для розеток. Второй для освещения.

Составление электропроекта розеток

На чистом плане квартиры нанесите все планируемые розетки. Пока не соединям их линиями, а просто наносим (схематично) планируемые розетки.

При желании пользуемся принятыми условными обозначениями.

Дальше розетки нужно разбить на групповые цепи  (группы). Можно рассчитать электропроводку и разбить ее на группы теоретически. Но можно воспользоваться практическими правилами разделения электропроводки на группы.

Практическое разделение электропроводки на группы

  • Суммарная мощность одной группы розеток не должна превышать 4300 Вт. Такая суммарная мощность позволит запитать группу, кабелем 3×2,5мм² (медным). Защитить электропроводку каждой такой группы, должен автомат защиты 25 Ампер или предохранителем 20 Ампер.
  • Для электроплиты запланируйте отдельную линию электропитания, 3×6мм² (с мощностью плиты до 7300Вт), защитить линию для плиты нужно автоматом защиты 40 Ампер или предохранителем 32 Ампера. Если плита имеет меньшую мощность, то достаточно кабеля 3×4 мм².
  • Учитывая все изложенные правила, розетки, нанесенные на план, соединяются в группы. На плане пишутся записи об автоматах защиты, например, группа 1 – 25 Ампер — кабель 3×2,5 мм², марка ВВГнг.

Если количество розеток в квартире небольшое, и розетки разных комнат попадают в одну группу, то между комнатами нужно запланировать установку распределительной коробки. Это меняет лишь тип разводки, но не меняет принципа составления электропроекта.

Составление электропроекта для освещения

  • Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
  • На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем  электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Схема квартирного щитка

  • По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
  • Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
  • Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.

Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому. Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих. Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ. Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так: P=U×I Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт. Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта: Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи. Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое. Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

  • УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
  • Устройство ставится в цепь после автомата защиты этой электрической группы.
  • Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки. Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры. В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Видеообзор: Как разделить по группам электропроводку в квартире или доме,схемы и примеры

Как самому сделать электропроект

Как сделать разводку электропроводки в квартире

Источники

  • https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
  • https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4
  • https://ehto.ru/proekty-elektriki/ehlektroproekt-kvartiry-svoimi-rukami
  • https://elektriksan. ru/elektrika/raschjot-jelektroprovodki-v-kvartire/

План электрических чертежей для домов и жилых зданий онлайн в Индии

План электрических схем для домов и жилых зданий

В Shishiram Engineering Services мы предоставляем электрические чертежи, проекты, планы и оценки для дома, промышленных и коммерческих зданий.

Это основные электрические чертежи и планы, которые вам нужно сделать для вашего нового дома.

Электрические чертежи, проекты световых схем, схемы схем питания, детали распределительного щита, спецификации RCBO / RCCB / ELCB / MCB, маркировка светильников, схемы схем видеонаблюдения, схема схем заземления, проекты панелей учета энергии, упрощенная электрическая принципиальная схема, положение для солнечной энергии , Конструкции инверторных систем.

Мы также обсудили важность и преимущества наличия электрических чертежей для дома при строительстве нового дома.
Дом с идеальным электрическим дизайном будет
* Безопаснее для вас и вашей бытовой техники
* Сокращение счетов за электроэнергию
* Идеально спроектирован для всех ваших потребностей
* Создан с учетом будущих требований
* Сокращение затрат и отходов материалов
* Простота обслуживания future

Чтобы получить индивидуальные электрические чертежи и проекты в Интернете

Предоставьте план вашего дома онлайн, и мы нарисуем электрические чертежи и схемы в соответствии с вашими требованиями и правилами поставки, добавив функции безопасности и будущие требования.
Наш сервис осуществляется по всей Индии и за рубежом.

Позвоните нам

Электрические чертежи для дома: – Проект электрической схемы

Электрические схемы очень важны для владельца дома и электриков или подрядчиков по электротехнике, чтобы понять и окончательно определить положение различных фитингов и положения переключателей управления. Это позволит избежать ненужной фурнитуры и правильно расположить переключатель в соответствии с требованиями домовладельцев.

Схема размещения электрического освещения

Схема размещения электрического освещения показывает расположение различных осветительных приборов и положения их переключателей управления. Это позволит домовладельцам убедиться в правильности и полноте освещения своего дома. Этот проект схемы освещения также показывает, что питание управления осуществляется от инвертора или сети. На этом макете показано наружное освещение, управляемое главным выключателем.

Проект схемы электроснабжения

Электрическая мощность Проекты планировки обычно выполняются там, где в одном и том же месте имеется несколько источников света и розеток.

Таким образом, мы должны разделить чертеж электрической схемы и должны предоставить отдельные схемы освещения и чертежи силовой схемы.

Схема расположения электрических цепей и кабелепроводов

Электрические цепи и кабелепроводы На схемах размещения показано положение и маршрут прокладки кабелепроводов или труб из ПВХ для прокладки электрических проводов. Это очень важно, потому что выбор короткого и простого пути трубопровода сэкономит огромное количество денег. Так как мы при этом сохраняем длину трубопровода. Мы фактически экономим затраты труда и материалов на резку, укладку и подгонку трубопроводов; Стоимость кабелепровода и Стоимость нескольких трасс проводов.

Электрическая схема и инструкции

Электрическая схема показывает детали распределительного щита, детали коробки счетчика энергии, защитное и предохранительное оборудование, такое как УЗИП, изолятор, предохранитель, переключатель фазы, индикаторы, ВДТ, ВДТ, ELCB, автоматический выключатель и т.

д. номинальные характеристики и технические характеристики . Детали заземления, которое необходимо использовать. Размер и спецификация проводов и кабелей. Специальная и индивидуальная система для резервного питания, такая как инвертор и генератор, в соответствии с требованиями домовладельца. Специальная защита электросистемы Установлена ​​снаружи дома. Учет будущих запасных нагрузок и розеток зарядки электромобилей и многое другое.

Схема расположения камер видеонаблюдения

Схема расположения камер видеонаблюдения показывает различные положения камер, которые необходимо установить для обеспечения наилучшего обзора дома. Это также поможет минимизировать слепую зону камеры. На этом чертеже также показано положение панели видеонаблюдения и кабельного канала для подключения камер.

Электрические чертежи для дома: – Проект солнечной энергии и водонагревателя

Проект солнечной энергии и водонагревателя покажет расположение солнечной электростанции и солнечного водонагревателя на крыше.

В некоторых случаях он покажет потенциальное расположение этих элементов в будущем и требования к трубопроводу, которые необходимо выполнить во время строительства для облегчения монтажа в будущем.

График электрической нагрузки

График нагрузки показывает полную подключенную нагрузку в системе. Это также даст владельцу дома представление о том, сколько светильников и вентиляторов ему необходимо приобрести.

Оценка материалов в соответствии с проектом

Содержит полную оценку материалов, которая требуется в соответствии с проектом и компоновкой. Он содержит полный BOQ для электрических и сантехнических работ.

Если вы домовладелец, подрядчик или электрик, вам нужны электрические чертежи

Не стесняйтесь обращаться к нам за дальнейшими разъяснениями и узнать стоимость электрических чертежей. Мы также предоставляем онлайн-услуги по электрическим чертежам, в которых вы можете отправить нам по электронной почте или WhatsApp свои архитектурные или гражданские чертежи и обсудить свои идеи и требования по телефону.

Для получения более подробной информации свяжитесь с нами.

Позвоните нам

Посмотреть видео-учебник на малаялам на Youtube
