Макетные платы: описание, подключение, схема, характеристики

Содержание:
  • Введение
  • Макетные платы для монтажа в гнезда
  • Сборка схемы на беспаечных макетных платах
  • Макетные платы с монтажом радиодеталей посредством пайки
  • Универсальные макетные платы для пайки
  • Узкопрофильные макетные платы для пайки
  • Комбинированные макетные платы для пайки
  • Макетные платы для монтажа накруткой
  • Самодельные макетные платы


Введение

При проектировании электронных устройств очень часто возникает потребность проверить работоспособность тех или иных узлов будущего проекта, а сборка прототипа позволит путём ряда экспериментов довести ваше изобретение до совершенства.
Вполне очевидно, что на начальных этапах нет смысла с головой погружаться в процесс проектирования печатной платы для последующей сдачи её в производство. На этапе отладки, скорее всего, потребуются некоторые модификации и доработки, и если каждый раз переделывать печатную плату, то можно пробить немаленькую дыру в бюджете и быстро потерять интерес к своему изобретению.
Чтобы облегчить жизнь разработчика электроники, были придуманы так называемые макетные платы. В зависимости от потребностей они делятся на три основных категории: для монтажа радиодеталей в гнёзда (беспаечные), для монтажа радиокомпонентов посредством пайки и для монтажа накруткой. Каждая из этих категорий имеет несколько подвидов, о которых будет рассказано в этой статье. Макетные платы позволяют быстро собрать прототип электронного устройства и также быстро его модифицировать без прикладывания особых усилий.

Макетные платы для монтажа в гнёзда


Данный вид макетных плат представляет собой пластиковую доску с множеством отверстий, в которые вставляются ножки радиодеталей. Каждое отверстие ведёт к самозажимному металлическому контакту. В свою очередь, эти контакты соединены между собой таким образом, чтобы образовывать сигнальные и питающие шины. На рисунке №1 показаны несколько вариантов подобных плат.

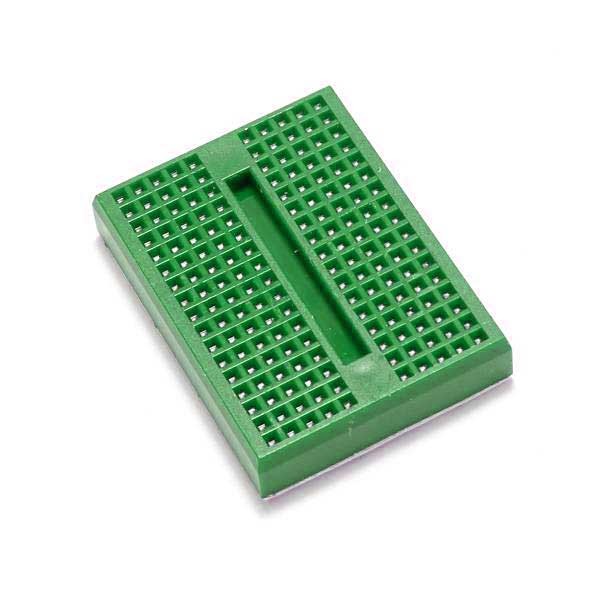

Рисунок №1 – варианты макетных плат для монтажа в гнёзда

На сегодняшний день радиомагазины предоставляют пользователю широкий ассортимент макетных плат разных размеров и цветовых гамм, что крайне положительно сказывается на их популярности. Вы всегда сможете подобрать для себя оптимальный вариант, обусловленный индивидуальными потребностями. Ведь где-то хватит и самой маленькой платки, а где-то необходим более серьёзный подход с множеством схемных узлов.
На рисунке №2 показана внутренняя структура «беспаечной» макетной платы. Иллюстрация даст более детальное представление о способе крепления радиокомпонентов в самозажимных контактах.

Рисунок №2 – контакты беспаечной макетной платы.

При проектировании электронного макета следует учитывать схематехнику построения самой «беспаечной» платы, так как контакты внутри неё соединены особым образом, и неправильное понимание процессов может вызвать в будущем ряд неприятных моментов. Все «беспаечные» макетные платы, вне зависимости от их размеров, выполнены по одному стандарту. Отличие только может быть в присутствии или отсутствии отдельных контактов шины питания. Обычно, на маленьких макетках, подобные шины не предусмотрены. На рисунке №3 можно наглядно увидеть схему соединения самозажимных контактов под пластиковым покрытием платы.

Рисунок №3 – схема соединения контактов

Как видно из вышеприведенного рисунка, у данной платы имеется две группы питающих и две группы сигнальных линий. Сигнальные линии первой группы обозначены буквами A, B, C, D, E. Сигнальные линии второй группы обозначены буквами F, G, H, I, J. Каждая группа имеет по 31 сигнальной шине. Цифробуквенное обозначение удобно для быстрого ориентирования на макетных платах среднего и выше размеров. Например, ножка радиодетали, которая будет вставлена в отверстие по адресу 1А, будет доступна по адресам 1B, 1C, 1D и 1Е. А ножка, вставленная по адресу 1J, будет соединена с отверстиями 1I, 1H, 1G и 1F.
Красными и синими линиями показаны шины питания. Например, к первой группе можно подключить питание 5В, а ко второй 3,3В. Обе питающие группы, как и сигнальные, между собой никак не связаны.
Где приобрести? Макетные платы купить можно в нашем магазине 3DIY с доставкой по России.

Сборка схемы на беспаечных макетных платах


Чтобы собрать мало-мальски рабочий макет, одних радиодеталей будет недостаточно. В большинстве случаев для соединения необходимых отверстий макетной платы используют различного рода перемычки. Некоторые радиолюбители для этих целей берут обычные куски проводов, а некоторые специально изготовленные перемычки для беспаечных макетных плат, которые выпускаются в большом ассортименте. Перемычки могут быть жёсткими или гибкими в зависимости от конкретной ситуации. На рисунке №4 показано несколько примеров.

Рисунок №4 – виды перемычек для беспаечных макетных плат

При сборке макета схемы следует учитывать, что гибкие провода в некоторых случаях могут работать как антенны и создавать помехи. Это может стать причиной непонятных явлений, например таких, как внезапные артефакты на жидкокристаллическом дисплее или фантомный сброс микроконтроллера во время переключения реле. В общем, вариантов множество. Также, неясность в работу схемы может внести плохой контакт между радиодеталью и зажимным контактом макетной платы. Понимание этих моментов поможет избежать лишней траты времени на поиск непонятно чего непонятно где.
Чтобы окончательно закрепить понимание принципов работы с беспаечной макетной платой, на рисунке №5 приведена небольшая электрическая схема с последующей сборкой её на макете.

Рисунок №5 – макет схемы мостового управления двигателем


Макетные платы с монтажом радиодеталей посредством пайки

Универсальные макетные платы для пайки Данный вид макетных плат зачастую представляет собой обычный кусок стеклотекстолита с насверленными отверстиями.
Вокруг каждого такого отверстия расположена лужённая контактная площадка, к которой предполагается припаивать радиодетали или перемычки. Так как монтаж производится посредством пайки, то такие платы, по сути, являются одноразовыми. На них удобно собирать демонстрационные модели каких-либо проектов перед запуском основного производства. Примеры вышеуказанных плат приведены на рисунке №6.

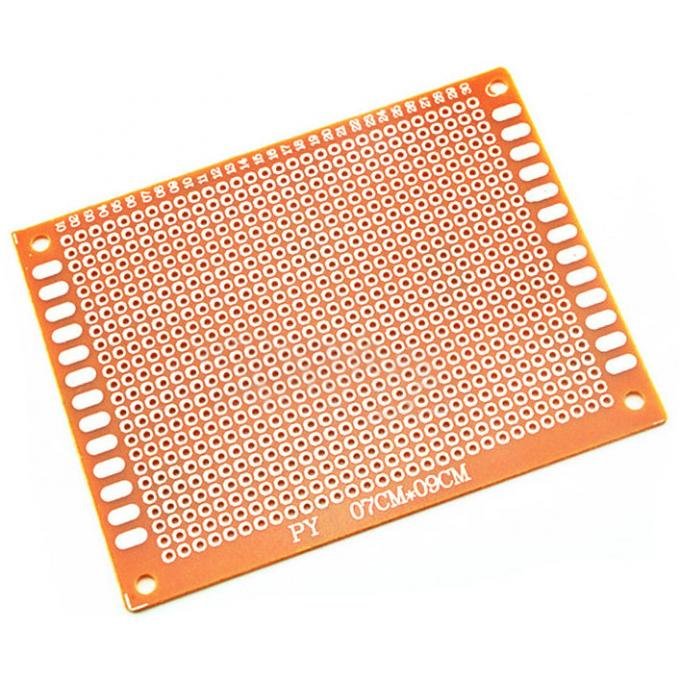

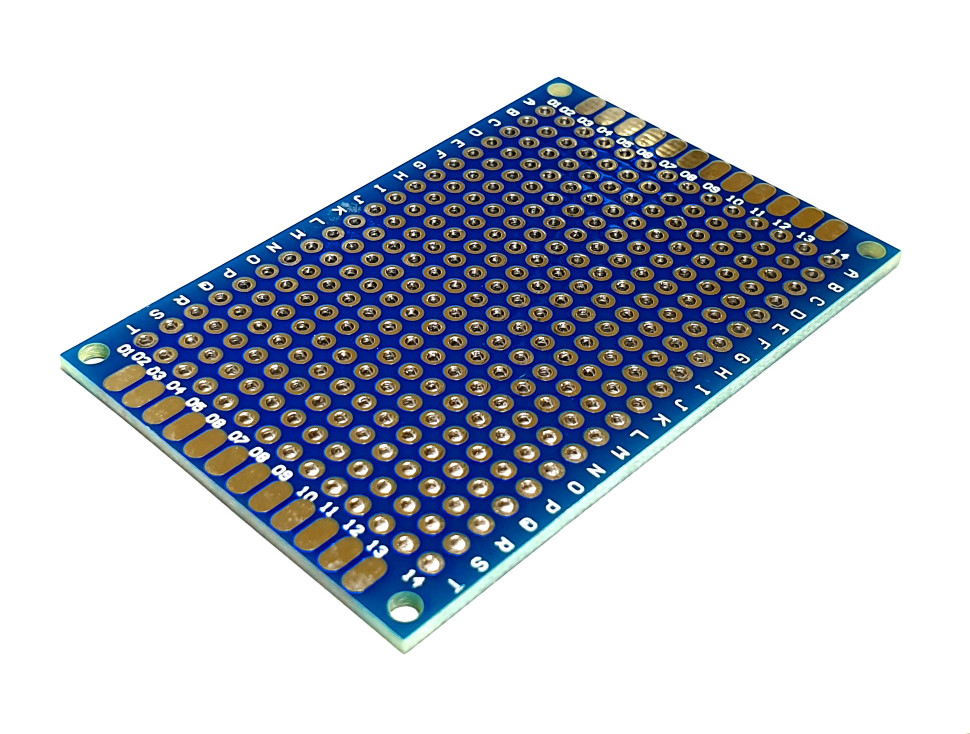

Рисунок №6 – Макетные платы с монтажом посредством пайки

Как видно из вышеприведенного рисунка, все контактные площадки разделены между собой. Радиолюбитель сам решает, что и с чем будет соединено. Некоторые умельцы вообще предпочитают не заморачиваться изготовлением печатных плат, и пользуются только подобными макетками. При определённом навыке и аккуратности можно и здесь добиться неплохих результатов. В качестве примера, на рисунке №7 приведены два варианта организации токоведущих дорожек для макеток под пайку. Первый вариант быстрый, но выглядит так себе – на любителя.
Второй вариант требует больше времени, но и результат налицо.

Рисунок №7 – Варианты исполнения токоведущих дорожек

Удобнее всего формировать токоведущие дорожки лужённым медным проводом, а в местах пересечения использовать изолированные перемычки.

Узкопрофильные макетные платы для пайки Бывают случаи, когда в каком-либо узле схемы используется радиодеталь нестандартных размеров или с малым шагом между выводами. Это затрудняет быстрый доступ к её контактам и сводит на нет весь процесс быстрой макетной отладки. А если таких узлов требуется множество, то ситуация ещё больше усугубляется. Такими деталями могут быть процессоры, радио-модули, специализированные микросхемы и т.п. Очень непросто будет перекинуть проводки с одного вывода на другой при каких-либо изменениях в схеме. Чтобы облегчить работу с вышеуказанными компонентами, некоторые фирмы разрабатывают специализированные макетные платы под конкретный корпус радиодетали.
На рисунке №8 приведён один из примеров для микросхемы в корпусе TQFP32.

Рисунок №8 – специализированная макетная плата под корпус TQFP32

Думаю, очевидно, что работать с такой платой будет намного приятнее, чем подпаиваться напрямую к микросхеме.

Комбинированные макетные платы для пайки Такой подвид макетных плат удобно использовать, когда одна часть схемы всё-время идентичная (например, узел блока питания и т.п.), а другая – произвольная. Или возможен вариант для работы с микросхемами в разных корпусах. На просторах Интернета можно найти платы практически на все случаи жизни. Рисунок №9 наглядно отображает вышенаписанное.

Рисунок №9 – пример комбинированной макетной платы для пайки


Макетные платы для монтажа накруткой

Монтаж накруткой – это отдельный вид макетирования. Сами платы вместо отверстий имеют многочисленные штыревые контакты, на которые наматываются концы соединительных проводов. Главным правилам правильного монтажа таким способом является 7 оборотов оголённого участка провода вокруг штырька и полтора оборота изоляции. Наглядно этот процесс показан на рисунке №10.

Рисунок №10 – пример монтажа накруткой

Несмотря на кажущуюся примитивность данного способа, он может не уступать в надёжности паечному монтажу. Зачастую подобную работу выполняет автоматизированная система по указанным данным, а человек в дальнейшем корректирует соединения вручную. На рисунке №11 показан пример макетной платы с выполненным монтажом путём накрутки.

Рисунок №11 – макетная плата и монтаж накруткой


Самодельные макетные платы

Самодельные макетные платы сейчас явление довольно редкое. Эта тема широко была распространена ранее, когда подобную плату невозможно было купить в магазине, или они стоили заоблачных денег. Но и в наше время некоторые умельцы не изменяют дедовским традициям и штампуют свои макетки «на коленке».
На рисунке №12 показано несколько примеров такого народного творчества.



Рисунок №12 – примеры самодельных макетных плат

Подведя итог можно сказать, что в плане макетирования следует придерживаться золотой середины, так как порой проще и быстрее изготовить печатную плату, а порой требуется вносить множество изменений и в таком случае без макетной платы никуда. То же касается и способа макетирования. Перед разработкой проекта следует определиться с видом платы и методом соединений при отладке будущего устройства.

Макетная плата для монтажа без пайки: строение, характеристика

Любое самодельное электронное устройство перед сборкой должно тестироваться. Для этого применяются макетные платы. Они позволяют наладить и настроить схему, прежде чем она будет окончательно собрана на печатной плате. Таким образом удается избежать сбоев в работе окончательно собранного устройства, и, если где-то найдена неисправность, она легко исправляется. Сегодня приобрести такие изделия очень легко — они имеют много различных видов. Основное преимущество, которым обладает макетная плата для монтажа без пайки, в том, что для тестирования схемы нет необходимости в пайке, благодаря чему экономится много времени.

Строение макетной платы

Такое приспособление делается из пластмассы или других легких материалов, не проводящих электричество, с большим количеством контактных разъёмов. Все контакты объединяются в линии, и в зависимости от размера платы может быть от 5-ти и более таких линий, что позволяет тестировать как самые простые, так и сложно скомпонованные проекты. На каждый разъем подсоединяются детали, то есть в них вставляются контакты любой радиозапчасти – диода, резистора, микросхемы и т.п. По такому принципу и строится модель без использования пайки.

Контактные разъёмы могут иметь самое разнообразное покрытие – никель, бронза. От этого зависит качество и цена платы. Их диаметр позволяет подключать проводники и выводы радиодеталей размером до 0,7 мм. Это позволяет подключать самые разнообразные детали с ножками, не больше этого диаметра.

Для чего нужна плата?

Макетная плата для монтажа без пайки позволяет не только тестировать схему перед её окончательной сборкой — она отлично подойдет для обучения и конструирования новых схем. С её помощью очень легко изучать основы электроники, так как она позволяет собрать и проверить любую принципиальную схему быстро и просто. Для новичков радиолюбителей это идеальное решение для практических занятий.

Комплектация

Разные макетные платы комплектуются разным набором дополнительных элементов. Дорогие модели комплектуются набором из проводов-джемперов, они пригодятся для подсоединения к устройству деталей с толстыми выводами, более 0,7 мм в диаметре. Соединительные провода, идущие в комплекте, могут быть разной длины.

Набор может комплектоваться дополнительными разъёмами и прочими полезностями. Это позволяет без особых усилий собирать самые сложные проекты в кратчайшие сроки. В комплект может входить и блок питания, необходимый для проверки работоспособности собираемой схемы.

Тестирование сложных схем

Опытные радиолюбители используют макетные платы для сборки сложных схем. Если деталей очень много и одного изделия не хватает на их размещение, можно воспользоваться вторым изделием: ничто не мешает соединить между собой несколько плат, сделав из них одну большую площадку.

Также используется метод поблочного разделения. В последнем случае понадобится несколько макетных плат. Схема делится на несколько блоков, и каждый из них собирается на отдельной плате. Затем они соединяются между собой при помощи проводов, и получается полностью работоспособное устройство.

Соединительные провода

Если в комплекте с платой нет соединительных проводов, то можно использовать обычные. Они обязательно должны быть с изоляцией, тогда можно сделать безопасную сборку любой принципиальной схемы.

Наиболее часто для таких целей применяются провода, используемые в охранных сигнализациях. Также подойдут любые одножильные или многожильные провода. Главное, чтобы с ними было удобно работать. Все что нужно сделать – разрезать провод на куски нужной длины, и зачистить их концы от изоляции. Все концы желательно залудить.

Макетная плата своими руками

Не только соединительные провода, но и макетную площадку можно сделать самостоятельно. Для этого подойдет одно- или двухсторонний текстолит нужного размера в зависимости от того, какие схемы планируется собирать. Также понадобится медная фольга, которая нарезается на квадратики канцелярским ножом. Вот полный список того, что может понадобиться:

  • кусок текстолита;

  • медная фольга;

  • нож или резак;

  • линейки;

  • паяльник;

  • припой и канифоль;

  • спирт;

  • наждачная шкурка.

С помощью линейки на будущей плате делаются ровные разметки: они отмечаются, а между ними, с помощью ножа и линейки, проводятся ровные линии – это будут дорожки. Затем наждачной бумагой зачищается вся поверхность площадки до блеска.

Спиртом зачищенная поверхность обезжиривается. После этого необходимо залудить плату и покрыть припоем медные квадратики, которые размещаются между линиями. То есть должна получиться площадка, состоящая из множества квадратов. Между квадратами не должно быть замыканий. Поэтому их все надо проверить и, если необходимо, зачистить. После этого можно проводить тесты. Это только один из способов, как собрать макетную плату своими руками. На самом деле их достаточно много, и найти их можно в сети интернет.

Похожие статьи

Макетная плата для монтажа с пайкой и без

При разработке новой конструкции не имеет смысла сразу выполнять монтаж на печатной плате – достаточно собрать все детали во временную схему, провести испытания и «на лету» вносить изменения.

В этом деле неоценимую помощь оказывает макетная плата, о которой рассказано в этой статье.

Виды макетных плат

Существует большое количество видов макетных плат (или монтажных плат), но все они делятся на две группы:
• Беспаечные макетные платы;
• Макетные платы для пайки.

Есть и еще интересный вариант – платы для монтажа накруткой. Однако этот метод сегодня не слишком распространен и говорить о нем мы не будем.

Беспаечная макетная плата

Устройство макетной платы такого типа простое. Ее основой является пластиковый корпус с большим количеством отверстий на верхней плоскости. В отверстиях расположены контактные разъемы для установки деталей. Разъемы допускают установку контактов и проводов диаметром до 0,7 мм, расстояние между ними – стандартное 2,54 мм, что позволяет устанавливать транзисторы и микросхемы в DIP-корпусах.

Разъемы соединены друг с другом особым образом – в вертикальные строки по 5 штук, также на многих платах есть выделенные шины питания – в них разъемы соединены на всю длину платы (по горизонтали), и обозначены синей (-) и красной (+) чертами. Физически разъемы и шины выполнены в виде металлических контактов, вставленных с обратной стороны платы, и закрытых защитной наклейкой.

Существуют беспаечные макетные платы разных размеров – от 105 до 2500 и более контактных точек. Для удобства на плате может быть нанесена координатная сетка. Многие платы устроены по типу конструктора – несколько штук могут собираться в одну большую плату, что позволяет прототипировать конструкции модулями.

Печатные макетные платы

Такие платы устроены аналогично печатным, но за единственным отличием: в макетной плате выполнена или сетка из отверстий с расстоянием 2,54 мм (с контактными площадками или без них), или стандартный рисунок (например, под макетирование устройств на микросхемах), или то и другое сразу. Причем бывают платы односторонние и двухсторонние.

Печатная и беспаечная макетная плата: как пользоваться?

Монтаж на макетной плате без пайки сводится к установке деталей в разъемы и их соединение перемычками (специальными или самодельными). При этом следует помнить, что разъемы в строках соединены и ошибка может привести к короткому замыканию.

Как пользоваться макетной платой для пайки объяснять не нужно: достаточно вставить детали в отверстия, и пайкой соединить их друг с другом и с перемычками. Но следует выполнять пайку аккуратно, так как при частом перегреве контактные площадки и дорожки отслаиваются от платы.

Какую макетную плату выбрать?

Наиболее проста в применении беспаечная плата, поэтому она сегодня очень популярна, и о том, как работать с макетной платой без пайки, знают даже начинающие радиолюбители. Кроме того, платы долговечны и очень надежны. Печатные монтажные платы более сложны в работе, так как требуют пайки, однако они имеют важное преимущество: на ней можно макетировать окончательный вариант монтажа на постоянной печатной плате.

Поэтому не лишним будет иметь оба типа макетных плат и использовать их в зависимости от ситуации. Ах да а макетные платы купить можно здесь.

С н/п Владимир Васильев

P.S. Друзья, обязательно подписывайтесь на обновления! Подписавшись вы будете получать новые материалы себе прямо на почту! И кстати каждый подписавшийся получит полезный подарок!

Макетная плата без пайки — breadboard

Очень часто, люди не знакомые с современными технологиями, при слове «электроника» представляют у себя в голове человека с паяльником. И это неспроста. Действительно, почти все, кто занимаются электроникой и работотехникой умеют пользоваться этим волшебным орудием. Но значит ли это, что для сборки электронного устройства необходим навык пайки? Ответ — нет!

На этом уроке мы познакомимся с так называемыми беспаечными макетными платами, на которых можно собирать очень сложные схемы, не прибегая к помощи паяльника.

1. Устройство беспаечной макетной платы

Ниже изображена типичная макетная плата, на которой с помощью проводов-перемычек собираются схемы.

Плата представляет с собой пластиковую доску, усеянную отверстиями. В эти отверстия можно втыкать провода-перемычки, микросхемы, резисторы, светодиоды, кнопки и прочие элементы с тонкими острыми металлическими выводами. Расстояние между отверстиями — 2.54 мм. Это стандартное расстояние, так что многие электронные компоненты отлично вставляются в эту плату.

Самое главное в такой макетной плате — скрытые соединения между отверстиями. Схема этих соединений изображена на картинке.

Проводники, размещенные ближе к середине платы, соединяются в вертикальном направлении. По краям платы идут горизонтальные длинные проводники, которые чаще называют шиной питания.

Как пользоваться беспаечной макетной платой? Рассмотрим несколько примеров.

2. Электрическая цепь

Предположим у нас есть один резистор, один светодиод и батарея «крона». Соединим их в цепь с помощью макетной платы.

Сначала ставим светодиод.

Затем ставим резистор таким образом, чтобы одна из его ног был под, либо над анодом светодиода (анод — это положительный вывод, он длиннее, чем катод). Используем резистор номиналом 1 кОм.

Зеленым цветом подсвечиваются скрытые проводники.

Теперь соединяем всё с батареей. Положительный контакт батареи подключаем ко второй ноге резистора, а отрицательный — к катоду светодиода (короткая нога).

Цепь замыкается и светодиод мгновенно вспыхивает!

3.

Кнопка

Добавим в цепь тактовую кнопку.

Теперь чтобы замкнуть цепь необходимо нажать кнопку. Жмем кнопку — светодиод зажигается!

4. Шина питания

Для этого задания нам понадобятся дополнительные провода-перемычки. Это такие проводки, в обоих концов которых находится штырёк.

Воспользуемся двумя верхними горизонтальными линиями, чтобы подать питание сразу на три светодиода.

На заметку. Принято красной линией обозначать положительный контакт элемента питания, в синей — отрицательный.

Вставим кнопку в разрыв отрицательной линии питания.

Жмем кнопку — все три светодиода одновременно зажигаются.

К размышлению

Вот и всё! Беспаечная макетная плата — очень удобная штука для создания макетов. Однако, стоит опасаться делать на такой плате более или менее серьезные устройства, даже если это школьный проект.

Дело в том, что соединения на беспаечной плате получаются весьма и весьма ненадежными: провода-перемычки могут легко выпасть из своих гнезд, а контакты со временем окисляются. К тому же надо помнить, что любой разъем — это конденсатор, и чем их больше на плате, тем менее предсказуемым будет результат. Так что сразу после освоения беспаечных макетных плат, нужно непременно научиться пользоваться паяльником!

Вконтакте

Facebook

Twitter

Пайка безвыводных микросхем типа LGA или MLF

Комплектуха все мельчает и мельчает. Последнее время намечается тендеция на то, что производителям западло тратить место на выводы и они делают чипы типа LGA или BGA.

И если BGA корпус на коленке не применим, т.к. требует изготовления многослойной платы, то вот LGA вполне сьедобный корпус. Если конечно вы являетесь джедаем наколенных PCB технологий. =)))

Правильная разводка дорожек
При проектировании платы под такие микросхемы надо внимательно относиться к подводу дорожек к падам микросхемы. Дело в том, что при запайке феном или в печи они самоустанавливаются под действием сил поверхностного натяжения. И вот тут главное, чтобы конфигурация выводов была такой формы, чтобы не искажать эти силы. Иначе чип может встать криво и запаять его будет очень сложно.



Плату я сделал родным Лазерным утюгом. Ибо ничего другого не признаю идеологически. Получилось влет, несмотря на перезаправленный и безбожно полосящий картридж 🙂


Начинаем паять
Я не использовал паяльную пасту или какую-то специфическую химию. Обошелся чисто крестьянским инструментом — феном да обычным припоем. В качестве флюса использовался ASAHI WF6033 для лужения платы и чипа (после был тщательно смыт), а для запайки применялся безотмывочный ASAHI QF3110A. В принципе они заменяются на глицерин-гидразин и спиртоканифольный флюс соответственно. С равным результатом.


Подготовка



После подготовки ватой и спиртом тщательно снес остатки флюса которым лудил и приступил к запайке. Пайка велась феном. На минимальном потоке воздуха и температуре около 350 градусов. Когда припой расплавился микруха сама встала на место.


Пайка



Только паяльник! Только хардкор!
Ну и, напоследок, покажу вам видео по запайке того же корпуса в совсем тяжелых условиях, когда под рукой только паяльник и дикое желание запаять эту хреновину.


Позиционируем микросхему как можно точней. Тут ТОЛЬКО твердая рука и меткий глаз. Сама она уже не встанет. Можно подклеить ее на флюс и акуратно выровнять. А дальше греем паяльником дорожки и пропаиваем все выводы. Гарантия успешной запайки 50/50 если припаяешь криво, то отпаять только феном.


Паяем!

Пока заливалось видео я проверил запаяюную микросхему — она встала нормально и работала штатно. Несмотря на то, что встала криво и по одной стороне перехлест был едва ли не на 50%. ОДнако ничего не коротнуло и контакт есть.

Как паять SMD элементы вручную


С каждым днем все чаще радиолюбители используют в своем творчестве СМД детали и компоненты. Не смотря на размеры, работать с ними проще: не нужно сверить отверстия в плате, откусывать длинные вывода и тп. Осваивать пайку СМД деталей нужно обязательно, так как она точно пригодится.
Данный мастер-класс рассчитан не на новичков в пайке, а скорее на любителей, которые хорошо паяют но испытывают небольшие затруднения с пайкой многоногих микросхем или конроллеров.

Понадобится



Это минимальный набор, без дорогих паяльных станций, фенов и оловоотсосов.

Паяем СМД детали своими руками


Итак, начнем с самого сложного – пайка контроллера в корпусе QFP100. С чип резисторами и конденсаторами, думаю, и так все понятно. Главное правило тут: много флюса не бывает или флюсом пайку не испортишь. Избыточное нанесение флюса не дает олову обильно растекаться по контактом и замыкать их. Ещё есть второе второстепенное правило: даже мало припоя бывает много. В общем, дозировать и наносить его на жало нужно очень осторожно, чтобы не переборщить, иначе зальет все сразу.

Лужение площадки


Опытные электроники не всегда выполняют подобный шаг, но на первых парах я рекомендую его сделать.
Нужно залудить плату, а именно место куда будет припаян контроллер. Конечно, площадка скорей всего залужена, особенно если плата сделана на производстве. Но со временем на контактах появляется оксидная пленка, которая может вам помешать.
Нагреваем паяльник до рабочей температуры. Площадку обильно смазываем флюсом. На жало наносим немного припоя и лудим дорожки.

Лишний припой удаляем с помощью ПЩ провода. Он отлично впитывает припой благодаря эффекту капиллярности.

Устанавливаем и выравниваем контроллер


Когда площадка подготовлена, пришло время установить контроллер. Тут есть хитрость, большинство паяльщиков устанавливают микросхему и пинцетом выравнивают ее контакты по дорожкам. Но делать это очень сложно, так как даже небольшое подергивание рукой откидывает контроллер на значительное расстояние.
Делать это будет гораздо проще, если смазать по диагонали уголки флюсом-пастой.

Теперь устанавливаем контроллер и корректируем пинцетом.

Как только микросхема встала – припаиваем контакты по диагонали.

Проверяем, все ли контакты попали на свои места.

Пайка контактов микросхемы


Тут уже можно использовать как жидкий, так и тягучий флюс. Очень обильно наносим его на контакты.

Смачиваем каплей припоя жало. Лишнее очищаем губкой.

И, аккуратно проводим по смазанным контактам.

Торопиться не нужно.

Удаление лишнего флюса и припоя


Посте пропайки всех контактов, пришло время удалять лишний припой. Наверняка несколько контактов, да слиплись.


Очень обильно смачиваем контакты жидким флюсом. Жало паяльника полностью очищаем губкой от припоя и проходимся по слипшимся контактам. Лишний припой должен втянуться на жало.
Чтобы удалить лишний флюс используйте СБС – спирто-бензиновую смесь, смешанную 1:1.
Обильно мочим.

И протираем.

Смотрите видео


Обязательно посмотрите видео, где наглядно видно движение паяльника и все манипуляции.
Блоки для пайки

– какие из них использовать? – Рабочее серебро

Не знаете, какой паяльный блок, плату или тройник использовать для каждой пайки? Читать дальше!! Это правда, что существует много разных блоков, которые могут немного запутать, особенно когда вы только начинаете свой путь создания украшений. Некоторые отражают тепло обратно в припаиваемую деталь, а некоторые сохраняют тепло. Итак, вот руководство, которое поможет вам сориентироваться в чудесном мире паяльных блоков на пути к успешной пайке и изготовлению ювелирных изделий!

Силквар Блок

В нашей студии мы чаще всего используем для пайки шелковый кирпич, огнеупорный кирпич, уголь и штатив, но нам нравятся все виды припоев, потому что каждый по-своему совершенен!

Silquar – это керамическая плита без асбеста, которая сохраняет тепло и может выдерживать температуру до 2200 градусов по Фаренгейту. Он очень гладкий и легко моется. Это отличная доска для изготовления серебряных шариков для грануляции или украшения. Будучи керамическим, это что-то вроде радиатора, что позволяет паять более мелкие детали, которые могут расплавиться, если станут слишком горячими (я лично знаю страдания от расплавленных лицевых панелей!), Но это может занять много времени, чтобы получить более крупные объекты нагреть до достаточно высокой температуры, чтобы припой растекся.

Огнеупорный кирпич (с вращающейся подставкой или без нее) – отличный паяльный блок, когда вы хотите сохранить тепло в металле.Они также очень полезны для отжига всех размеров. Возможность вращать деталь во время пайки – это прекрасно! и стоит доплаты за стенд !! Теперь вы можете охватить все стороны своей фигуры, не будучи акробатом!

Огнеупорный кирпич во вращающемся основании

Керамические блоки без асбеста также бывают в виде сот, в которые вы можете вставить штифты, чтобы удерживать детали на месте. Из-за отверстий такая плита рассеивает тепло быстрее, чем ее сплошной аналог, и, таким образом, может производить немного больше окисления и остатков, но подходит для средних и больших деталей.Не используйте это для крошечных кусочков, так как они могут упасть в отверстия, и вы больше никогда их не увидите! Они также доступны в упаковке из двух небольших круглых досок с керамическими штырями.

Паяльник с пемзой

Паяльные блоки Honey Comb

Тарелка с рассыпчатой ​​пемзой – отличный вариант для больших деталей необычной формы, которые трудно удерживать на обычной паяльной плате.Вы можете закрепить кусок в пемзе под любым углом и повернуть сковороду на 360 градусов, чтобы равномерно охватить все стороны. Опять же, они действуют как теплоотвод и могут помочь защитить области более крупных деталей, когда вам нужно припаять одну область, а не нагревать всю деталь. Они также хороши для отжига больших кусков, но опять же, не используйте их для маленьких кусков, так как они могут буквально упасть между трещинами! Пакеты с пемзой можно купить отдельно, когда вам нужно снова наполнить кастрюлю.

Блок древесного угля

Древесный уголь уже давно является популярным веществом для пайки. Он очень теплоотражает и создает более чистую среду для пайки, чем другие типы плат. Это также снижает атмосферу, что означает меньшее окисление, и ваш флюс не прилипает. Он бывает твердым и мягким. Твердый материал очень прочен и долговечен, в то время как мягкий можно вырезать или вставить в него булавки и вязальную проволоку, чтобы расположить детали. Однако мягкая угольная доска может быть довольно рассыпчатой, поэтому рекомендуется обернуть края вязальной проволокой, чтобы скрепить ее единым целым.Кроме того, лучше не распылять и не наносить флюс на уголь. Это пористое вещество, и флюс может на него негативно повлиять.

Блок магнезии

Блоки для пайки

Magnesia похожи на уголь в том смысле, что они также хорошо отражают тепло, но не имеют тенденции к крошению, как уголь. Они также мягкие, и их можно вырезать, чтобы удерживать маленькие кусочки, или в них можно воткнуть булавки, чтобы удерживать их на месте. Этот материал имеет красивую гладкую поверхность и подходит для филигранной работы.

Керамическая оправка для колец с подставкой

Еще один полезный инструмент для пайки – подставка для колец с керамической оправкой. Этот удобный маленький гаджет подходит для пайки или ремонта колец. Оправка является теплоотражающей и монтируется на основании, которое можно легко расположить под любым углом, который вам нужен. Основание хорошее и тяжелое, чтобы не опрокинуться. Вы также можете купить сменные керамические оправки, если вам нужно (не дай бог!) Уронить и сломать их.

Штативы

великолепны, когда в вашем проекте требуется нагрев снизу (например, припаивание лицевой панели к задней панели для подвесного камня). Каждый раз, когда одной детали требуется больше тепла, это ваш лучший выбор для пайки. Сито с мелкими ячейками можно приобрести отдельно, также доступны сита с крупными ячейками.

Tri-Pods с сетчатыми экранами Толстый сетчатый экран для Tri-Pod

ТАК ПОЖАРИТЕ ВАШ ФАКЕЛ И УПРАЖДАЙТЕ ПАЙКУ ДЛЯ ЛЮБЫХ ТИПОВ БЛОКОВ !! Вы обязательно найдете те, которые лучше всего подходят вам и вашим предметам.

Выбор поверхности для пайки

Документ без названия

Использование правильной паяльной платы упрощает получение предсказуемых и стабильных результатов при пайке. Все современные паяльные платы не содержат асбеста.

Паяльные платы не только обеспечивают надлежащую поверхность для вашего проекта, но и служат целевой зоной безопасности для вашего резака. Поскольку они пожаробезопасны, вы знаете, что вы всегда будете зажигать свой фонарь в безопасной зоне, если направите его на 4-6 дюймов над паяльной платой во время зажигания.

Когда дело доходит до пайки плат, существует множество вариантов. Обратитесь к приведенному ниже списку, чтобы узнать больше о различных типах и о том, что подойдет вам.

Керамическая паяльная плата:

Паяльные платы из твердой керамики – хорошие общие поверхности для использования, они могут быть своего рода теплоотводом (отводя тепло от области), помогая контролировать перегрев.

Паяльная плата Solder-ite:

Паяльные доски имеют тенденцию отражать и концентрировать тепло в месте, нагреваемом горелкой, что является преимуществом при обжиге металлической глины или плавлении чистого серебра.Они легкие и бывают двух типов: мягкие и твердые. Мягкие доски можно вырезать или использовать с булавками, чтобы удерживать детали на месте во время пайки. Жесткие доски чрезвычайно прочны и долговечны и идеально подходят, если вы хотите взять с собой инструменты в дорогу.


Паяльная плата Solder-Ite, мягкая, 12 на 12 дюймов

Эта безасбестовая паяльная площадка прочная, гладкая и теплоотражающая. Эта более мягкая доска позволяет вставлять булавки для защиты вашей работы, но она достаточно твердая, чтобы не рассыпаться, а также обладает высокой огнестойкостью и негорючестью.Эту долговечную универсальную подушку можно использовать для защиты поверхностей от ожогов. Соответствует стандартам OSHA. Максимальная температура 1700 градусов по Фаренгейту. 12 дюймов x 12 дюймов x 3/4 дюйма

Вот отличное видео Кейт, которое поможет вам немного больше узнать о паяльной плате Solder -ite.

Сотовые паяльные платы:

На этой плате есть регулярные отверстия в виде сот, что дает множество вариантов использования штифтов для удержания деталей на месте для пайки. Они также обладают теплоотражающими свойствами, помогая поддерживать высокие температуры, даже если деталь не соприкасается с доской.Эти керамические плиты несколько хрупкие, поэтому не роняйте их на твердые поверхности.


Сотовая паяльная плата, большая

Популярная сотовая конструкция с фиксаторами для фиксации работы во время пайки. Доска изготовлена ​​из безасбестовой керамики, она очень легкая и отражает тепло. Доступен в двух размерах. До 2000 градусов по Фаренгейту. 5-1 / 2 “x 7-3 / 16”.

Посмотрите, как Кейт рассказывает нам о сотовой паяльной плате

Угольные блоки:

Угольные блоки уникальны среди поверхностей для пайки. При использовании угольного блока нагревание блока заставляет его тлеть и расходовать часть кислорода в непосредственной близости от украшения, помогая сократить пожар. Он имеет мягкую поверхность, его можно вырезать и придавать форму для различных паяльных работ. Он хрупкий, может расколоться пополам. Обвяжите блок по периметру стальной проволокой, чтобы скрепить его на случай, если он расколется.


Блок древесного угля, 5-1 / 2 дюйма на 2-3 / 4 дюйма

Самый лучший в мире древесный уголь прослужит от трех до пяти раз дольше.Он также лучше удерживает тепло, давая пользователю желаемое отражающее тепло для пайки быстрее и проще с лучшей текучестью. Наши блоки премиум-класса обернуты в ПВХ, что исключает беспорядок, часто связанный с древесным углем. Размеры 5-1 / 2 “x 2-3 / 4” x 1-1 / 4 “.

Детали древесного угля от Кейт Ричбур

Печных кирпичей:

Обжиговые кирпичи (также используемые для строительства печей) сделаны из огнеупорного цемента и очень хорошо удерживают тепло. Их легко резать и придавать форму, их также можно использовать для создания небольшой кузницы для плавления металла для литья.


Огненный кирпич

Легкие мягкие изоляционные огнеупорные кирпичи отлично подходят для пайки. Можно вырезать и наколоть. Размеры: 9 дюймов x 4,5 дюйма x 2,5 дюйма.

Паяльники с пемзой:

Паяльные поддоны, заполненные пемзой, имеют вращающийся поворотный столик, установленный на дне, что позволяет легко поворачивать вашу работу во время пайки. Пемза – это крупный гравий, который отражает тепло и удерживает куски в любом положении.


ВРАЩАЮЩИЙСЯ ПАЙКА С ПЕМЗОЙ, 7 дюймов

Наши 7-дюймовые паяльники вращаются на 360 градусов, обеспечивая легкий доступ.Теплоотражающая пемза идеально подходит для поддержки вашего проекта в любом положении – плоском или встроенном. В каждую сковороду входит пемза.

Посмотрите, как Кейт рассказывает нам о вращающейся паяльной ванне

Штатив с сетчатым экраном:

Этот инструмент пригодится, когда вы хотите поднять свою работу на уровень глаз или необходимо нагреть изделие снизу. Штатив можно разместить во вращающемся паяльнике (для эмалирования горелки) или на неподвижной металлической поверхности. На экран могут быть помещены дополнительные поверхности для пайки (например, паяльная плата или угольный блок), поскольку сам экран не является теплоотражающим.


Штатив с сетчатым экраном, 6 дюймов

Этот 6-дюймовый штатив с сетчатым экраном можно использовать, чтобы поставить над спиртовой лампой или горелкой Бунзена, чтобы согреть горшок с воском. Необходим для любого ювелирного верстака.

Какие виды паяльных поверхностей используются при изготовлении ювелирных изделий?

IGS может получать комиссию за привлечение клиентов от компаний, перечисленных на этой странице. Учить больше.

При использовании горелки для изготовления украшений вам понадобится большая термостойкая поверхность для защиты рабочего места.Это предотвратит случайное повреждение вашего рабочего места случайными пылающими деталями, а также вашими паяльными инструментами. На эту большую термостойкую поверхность вы также поместите паяльный блок меньшего размера. Вы сами выполните пайку. Давайте посмотрим на различные поверхности для пайки, которые вы можете использовать.

Поверхности для пайки: обзор

Вы найдете угольных блоков разных размеров. При использовании для пайки они помогают создать восстановительную атмосферу, которая помогает сократить образование накипи (сильное окисление ювелирного металла).Они мягкие, поэтому к ним можно легко прикрепить заготовки. Кроме того, они дорогие, грязные, и их нужно закаливать в воде после каждого использования, иначе они сгорят. Кроме того, они имеют тенденцию треснуть, если их не обмотать проволокой.

Печной кирпич пористый, мягкий и недорогой. Вы можете легко разрезать его на разные формы, чтобы удерживать предметы.

Керамика хороша, но действует как теплоотвод. Некоторые из них плохо пахнут при первом использовании, поэтому перед использованием просушите их в печи.

Вы также можете использовать старую резервную форму: круглую форму для выпечки , наполненную пемзой .Рамка для пайки и штатив позволят вам нагреть изделие сверху или снизу.

Советы по безопасности

Печной кирпич и угольные блоки не очень большие. Вам понадобится что-нибудь термостойкое, чтобы положить под паяльный блок, иначе вы продолжите поджигать свой верстак. Керамическая плитка или пара кусков листового металла подойдут. Убедитесь, что они достаточно большие, чтобы обеспечить запас прочности на случай, если пламя вашей горелки будет отклоняться от паяльного блока.

Не забывайте держать под рукой огнетушитель.

Ни при каких обстоятельствах не паяйте асбестовые изделия.

Термостойкие поверхности

Листовой металл

Кусок стального листа станет отличным покрытием для вашего верстака или стола. Обязательно приобретите лист с рифлением, чтобы инструменты не скатывались. Вы можете приобрести их в Интернете или в местном хозяйственном магазине.

Эти куски листового металла можно соединить вместе, чтобы покрыть большую площадь поверхности.

Керамическая плитка для пола

Еще один отличный вариант для защиты вашего рабочего места, керамическую плитку для пола также можно приобрести в Интернете или в любом строительном магазине. Обязательно купите по крайней мере две, чтобы покрыть верх рабочего стола.

Керамическая напольная плитка 12 ″ x 12 ″

Поверхности для пайки: платы

Керамические паяльные платы

Небольшие керамические паяльные платы выдерживают интенсивную работу с горелкой. Убедитесь, что поверхность имеет сотовую структуру, чтобы вы могли вставить в нее U-образные и тройники.U-образные и Т-образные штифты не дадут вашему изделию скатываться во время пайки.

Блок магнезии

Очень популярный среди ювелиров, магнезиальный блок может выдерживать температуру до 2 000 ° F (1093 ° C). Он мягкий и пористый, поэтому в него можно легко воткнуть булавки, чтобы предметы не двигались.

Угольный блок

Угольный блок, немного более хрупкий, чем керамика и магнезия, должен быть обвязан по периметру проволокой, чтобы он не растрескался. После каждого обжига его нужно гасить.Многие ювелиры также считают, что возможное растрескивание является проблемой. Однако древесный уголь отлично отводит тепло и снижает окисление. Он мягкий и в нем можно разместить булавки.

Рекомендуемые поверхности для пайки ювелирных изделий

Фото Имя Лучшие обзоры на Amazon
Плата для пайки сотовых керамических ячеек EURO TOOL “Очень доволен этим товаром. Используется для пайки и отжига мелких драгоценных металлов для изготовления ювелирных изделий. Он прибыл в целости и сохранности! Пропановая горелка окрашивает его в красный цвет. Отверстия очень маленькие, примерно 1,5 мм на каждое отверстие. Размеры отверстий очень согласованы, но материал между отверстиями немного несовместим … примерно от 0,5 мм до 0,75 мм. Отверстия идеально круглые, а не шестиугольные, но расположены они в виде сот. Одно лицо полностью сглажено, ровное и ровное, в то время как другое лицо «ребристое» / расщепленное … не полностью сглаженное, но ровное и ровное.Негладкая сторона, кажется, была специально изготовлена ​​таким образом, а не создана небрежно. Полный размер: 13,5 см на 9,5 см на 1,15 см подробнее
Паяльный блок EuroTool Magnesia

“Очень легкий вес. Работает довольно хорошо, хотя при более высоких температурах он немного пригорает, оставляя черную корку и небольшие трещины, поэтому верх не ровный. В остальном отлично подходит для более низких температур и сохраняет поверхность под безопасной, что и было целью моей покупки этого кирпича ». Читать дальше

Плата для пайки припоя “Купил это на замену шелковой доске, которую я купил, которая сильно нагревается от моих паяльных элементов для ювелирных украшений.Это отражает так много тепла и прекрасно работает. Единственный недостаток в том, что поверхность разрушается довольно быстро, но их можно заменить по разумной цене ». читать дальше
Набор из 2 сотовых мини-плат “Сначала я купил его, потому что думал, что буду заниматься PMC. Я использую его для всех видов пайки. Поток флюса имеет тенденцию прилипать к нему, но это неплохо, я могу аккуратно приподнять и снять свою работу или нагреть флюс горелкой, чтобы ослабить его. Рад, что это есть! Надеюсь, я не потеряю и не сломаю булавки ». подробнее

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Паяльная плата Transite 8 “x 8” Ремонт ювелирных изделий с твердым покрытием Сварка и отжиг

Описание продукта

Бесплатная доставка

Паяльная плата

– это плата Transite® HT размером 8 x 8 x 1/2 дюйма.Доска из твердого материала может использоваться для сварки и пайки на верстаке. Эта плата обеспечивает отличную изоляцию, защитную поверхность для плавления металла, сварки и пайки.

Доска поставляется с 4 резиновыми ножками, которые приподнимают доску и защищают ее от прямого контакта с поверхностью скамьи, обеспечивая циркуляцию воздуха. Примечание. Резиновые ножки с липкой спинкой поставляются отдельно и могут быть установлены по желанию.

Технические характеристики: JETS Номер продукта 1922-10808

  • Размеры: 8 дюймов x 8 дюймов x 1/2 дюйма, толщина – 202 мм x 202 мм x 12.7 мм (+/- 13/16 “)
  • Вес платы: 28 унций

Технические данные:

  • Transite® HT – это неасбестовая плита высокой плотности, используемая в самых разных областях, где требуется сочетание высокой прочности и термической стабильности. Transite® HT разработан для работы при высоких температурах с меньшей усадкой и разрушением по сравнению с предыдущими формулами без асбеста.
  • Материал непроводящий, негорючий и имеет низкую теплопроводность.Пресс с фильтрующим слоем создает картон с изотропными свойствами; одинаковая прочность во всех направлениях для стабильности размеров.
  • Доска не расслаивается, так как она монолитная. Transite® HT не присыпается порошком и не сколачивается. Он без покрытий обладает хорошей стойкостью к щелочам и растворителям, не гниет и не плесневеет при длительном воздействии влаги.
  • Transite® HT Board – это твердый огнестойкий композитный материал, фиброцементная плита.

Характеристики – преимущества:

  • Максимальная рабочая температура 600 ° F
  • Высокая плотность, очень прочный, ударопрочный
  • Износостойкий
  • Отличный материал для утеплителя
  • Коррозионная и химическая стойкость
  • негорючие
  • Экономичный
  • Обрабатываемый

Пользовательское поле

Страна происхождения США

Цена индивидуально

Как припаять печатную плату

Пайка – это процесс соединения двух медных или металлических частей путем плавления припоя (не частей) и их соединения вместе для надежного и постоянного электрического соединения.

Инструменты и материалы для пайки Вам понадобятся инструменты, такие как паяльник, паяльная проволока, паяльная паста (пастообразный флюс) или жидкий флюс и влажная губка для припоя, а также печатная плата, вы можете найти универсальную плату в качестве носителя для пайки или вы можете использовать изготовленные печатные платы. от профессионального производителя печатных плат (я настоятельно рекомендую услугу создания прототипов JLCPCB, где вы можете получить 10 шт. 2-слойных печатных плат размером 100 мм × 100 мм всего за 8,21 доллара США). Если вам нужно удалить припой, вам также может понадобиться демонтажный насос или фитиль для отпайки.

Паяльник, припой, фитиль Жидкий флюс (слева) и демонтажный насос (справа)

Пайка на печатной плате требует немного больше внимания и осторожности, но все же это выполнимо. Поместите кончик утюга на площадку так, чтобы он нагревал как вывод детали, так и контактную площадку печатной платы. Нагрейте их в течение секунды или около того, прежде чем наносить припой. Снимите железо и припой и осмотрите паяное соединение, чтобы убедиться, что все в порядке. Здесь я припаяю платы , разработанные и изготовленные в JLCPCB в качестве примера.

Шаг 1. Для пайки вам сначала нужно нагреть паяльник до нужной температуры, чтобы правильная температура для больших и нечувствительных деталей составляла 370 ° -380 ° по Цельсию. Например кабели. Для более мелких и более чувствительных частей, например, 320 ° -330 ° по Цельсию. Например резисторы и микросхемы. В зависимости от типа припоя, который вы используете, и от потребности в различных температурах, для пайки с низким содержанием свинца и высоким содержанием олова вам потребуются более низкие температуры, а для пайки с низким содержанием олова и высоким содержанием свинца вам потребуются более высокие температуры.А для серебряного припоя нужны еще более высокие температуры.

!

Шаг 2. Очистите жало паяльника губкой для пайки. Если жало очень грязное, вы можете окунуть его в паяльную пасту (pasteflux) на 1 секунду, чтобы облегчить очистку. Это очень важно для хорошей пайки.

Шаг 3. Убедитесь, что детали, которые вы хотите соединить, чистые, без грязи и коррозии, теперь нанесите немного флюса (жидкий флюс предпочтительнее, но можно использовать пастообразный флюс) на деталь, которую вы хотите соединить, убедитесь, что они будут продолжать работать быть стабильным.Прикоснитесь к наконечнику паяльника в течение 1 секунды перед подачей припоя. После пайки сначала удалите припой, затем снимите паяльник. Убедитесь, что соединение хорошее, чистое и достаточно припоя, но не слишком много.

Шаг 4. Если вы использовали флюс, удалите остатки флюса, потому что некоторые флюсы вызывают коррозию и со временем могут повредить соединение. Для очистки можно использовать спирт. Если вы нанесли много припоя, вы можете удалить излишки припоя с помощью помпы или припаянного фитиля. Как удалить припой? Распайка – это процесс удаления излишков припоя или всего припоя. Демонтаж с помощью демонтажного насоса. Полностью расплавьте припой, не повредив компоненты, и всасывайте его насосом. Демонтаж с помощью фитиля для удаления припоя. Поместите кончик фитиля поверх припоя, который вы хотите удалить, и расплавьте припой через фитиль, который впитает припой.

Статьи по теме: Как сделать простую схему для начинающих Изучите схему от схемы к печатной плате легко Как построить печатную плату (PCB) Производство дешевых печатных плат

Полезные советы при пайке печатных плат

Обладая многолетним опытом, наш опытный персонал обладает обширными знаниями и опытом в области пайки печатных плат.

В частности, ручная пайка печатных плат, которая является повседневной деятельностью на нашем предприятии.

Нашим клиентам нравится удобство и гибкость работы с отечественным производителем. Тем более, что партнерство с производителем из США резко снижает затраты и время выполнения заказа.

Таким образом, передача ваших печатных плат американскому производителю на аутсорсинг дает вашей компании огромное конкурентное преимущество. Это, безусловно, верно, когда вы сталкиваетесь с небольшими объемами производства из-за небольших партий и коротких сроков выполнения заказа.

Статья по теме: Инициатива Reshoring подчеркивает сообщение «Return-Manufacturing-Home»

Пайка печатных плат

Наше внимание направлено на производство печатных плат малого и среднего размера. Еще одна область знаний – работа с нашими клиентами над созданием прототипов.

Кроме того, всегда приятно помогать клиенту впервые воплотить в жизнь прототип печатной платы.

Паяльные платы более 35 лет приносят большой опыт.Этот опыт научил нас тому, что работает хорошо. Он также научил нас тому, чего нет.

Ниже приводится список полезных советов, а также того, чего следует избегать при пайке печатных плат.

Жала для пайки

Правильная пайка печатной платы имеет важное значение. Вот список полезных советов при пайке печатных плат:

  • Точно припаяйте точку контакта
  • Используйте бессвинцовый припой, соответствующий ROHS (по возможности)
  • Небольшие паяные соединения
  • Больше тепла
  • Не перепаивайте стык
  • Много поцелуев Херши – Наши сотрудники считают, что здоровое паяное соединение будет выглядеть как поцелуй Херси (конечно, приветствуются и настоящие поцелуи Херси)
  • Хорошая окраска – блестящее серебро
  • Удалите грязь или частицы
Плохо Парни, которых следует избегать

Однако в этот список входят Плохие Парни, которых наша команда старается избегать:

  • Шарики припоя
  • Промывка припоя
  • Видимый остаток флюса
  • Растрескивание
  • Мосты под припой
  • Отверстия в припое
  • Контрольные точки ингибирования потока
  • Не перетягивайте компонент

Это лишь некоторые из советов, которые мы команда накопилась за долгие годы.Если вы хотите обсудить аутсорсинг пайки печатных плат с опытным производителем, мы приветствуем возможность поговорить с вами.

Передача ваших печатных плат надежному источнику имеет первостепенное значение. Наша команда стремится к совершенству при пайке печатных плат и проводов.

Статья по теме: 10 вещей, которые нельзя делать, держа в руке паяльник

Упаковка

Спасибо, что нашли время прочитать нашу запись в блоге.

Наконец, для получения дополнительной информации об электронике Falconer нажмите эти полезные ссылки:

Кроме того, чтобы узнать о сборках жгутов проводов, нажмите ниже:

Запасная паяльная плата

для Durston Workbench

Политика возврата Cooksongold В Cookson Gold мы стремимся продавать высококачественные продукты, которые, как мы надеемся, вам понравятся при использовании и работе, но мы также знаем, что по той или иной причине может быть время, когда вам нужно будет вернуть или обменять то, что у вас есть. купил у нас.Первоначально при получении товаров мы рекомендуем внимательно их проверить перед использованием.

Пожалуйста, верните любые продукты в: Отдел возврата, Cookson Precious Metals, 59 – 83 Vittoria Street, Birmingham, B1 3NZ.

Вы можете скачать форму возврата ниже;

Товары до 3 кг стоимостью менее 100 фунтов стерлингов (PDF)

Товары до 10 кг и стоимостью от 101 до 500 фунтов стерлингов (PDF)

Возвращенные товары будут возвращены, если они были возвращены в их первоначальном состоянии и с заполненной формой возврата.Информацию о специальных заказах, таких как слитки специальной огранки, см. Ниже.

Товары, принятые к возврату, будут засчитаны по цене на дату выставления счета.

Мы возместим возврат почтовых отправлений только за товары, которые не требуются, если они были возвращены менее чем за 30 дней. Если используется вариант предоплаты и срок возврата превышает 30 дней, мы вычтем стоимость из вашего возмещения. Если вы возвращаете товар по нашей вине, мы всегда возмещаем почтовые расходы, но просим выбрать способ оплаты.

Если вы запросите возврат, он обычно обрабатывается в течение одной рабочей недели.

Обмен предмета Если вы возвращаете товар в течение 30 дней и хотите обменять, имейте в виду, что за возвращенный товар будет взиматься кредит. После этого будет создан новый заказ на новый продукт. Если вы оплачиваете заказы кредитной или дебетовой картой, мы свяжемся с вами для оплаты. Если вы запрашиваете обмен, поскольку товар был получен с ошибкой, это обычно обрабатывается в течение одной рабочей недели.

Пожалуйста, свяжитесь с нашим офисом продаж по телефону 0345 100 1122, если вам требуется обмен, или вы можете щелкнуть здесь, чтобы отправить электронное письмо в наш офис продаж.

Отмена заказа в течении 30 дней Вы можете отменить заказы, хранящиеся на складе, отправив нам уведомление об отмене в течение 30 дней с даты заказа, для готовых заказов, пожалуйста, свяжитесь с нами. Такое уведомление может быть отправлено по почте, факсу или электронной почте (все контактные данные можно найти внизу этой страницы). Если вы отменяете заказ из-за проблемы с товаром, сообщите нам о проблеме во время отмены, позвонив нам по телефону 0345 100 1122.

Позиции специального заказа

С сожалением сообщаем, что некоторые предметы специального заказа, в том числе ограненные слитки, не принимаются к возврату. Пожалуйста, позвоните нам по телефону 0345 100 1122, чтобы обсудить это подробнее.

Товар отправлен неправильно Если товары были отправлены неправильно, вы можете связаться с нашей службой поддержки клиентов по телефону
0345 100 1122 или по электронной почте [email protected]. Затем мы посоветуем, что нужно предпринять, и постараемся отправить нужный товар в тот же день, когда вы уведомите нас.

Товар неисправен или в нем возникла неисправность В отношении товаров, которые были получены с дефектом / возникла неисправность, в первую очередь, вы можете связаться с нашей службой поддержки клиентов по телефону 0345 100 1122 или по электронной почте [email protected]. Затем мы посоветуем вам, что вам нужно делать дальше. Это будет зависеть от предмета и времени его приобретения, так как может потребоваться возврат к нашему поставщику для тестирования.

Возврат товаров старше 30 дней Если вы хотите вернуть товары, которые были куплены более 30 дней назад, мы все равно можем принять товар, но может потребоваться административный сбор и исключения, например.грамм. если слиток был обрезан по каким-либо требованиям. Однако, пожалуйста, позвоните в нашу службу поддержки клиентов по телефону 0345 100 1122 или [email protected]

Реквизиты компании

Адрес:

Cookson Precious Metals Ltd,
59-83 Vittoria Street,
Birmingham,
B1 3NZ

Регистрационный номер компании 2775187 (Англия)

Регистрационный номер плательщика НДС GB662 8580 08

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
