Для чего нужен слот PCI на материнской плате
Разъем PCI уже можно считать устаревшим, однако он до сих пор встречается на материнских платах.
PCI — слот расширения, который встречается на материнских платах персональных компьютеров. Он позволяет устанавливать дополнительное оборудование вроде звуковых карт или TV-тюнеров. Полное его наименование — Peripheral Component Interconnect, то есть, грубо говоря, шина ввода-вывода для подключения периферийных устройств.
Слоты PCI на материнской плате. Обычно их делали белыми, в то время как AGP окрашивали в коричневый или другой темный цветPCI уже можно считать устаревшим, несмотря на то, что он еще встречается на современных материнских платах.
Ему на смену пришел более скоростной и продвинутый формат PCI Express. На сегодняшний день найти в продаже актуальную материнскую плату со слотами PCI не составит труда, но таких предложений все же меньшинство. Это, например, ASUS Prime B350-Plus с поддержкой процессоров AMD Ryzen. Тем не менее если раньше таких слотов на материнской плате могло быть 4-5, то сейчас, как правило, это 2 или даже всего 1 слот.
В большинстве случаев такие системные платы покупают, когда нужно установить уже имеющуюся в наличии плату расширения с устаревшим интерфейсом. Практически все современное оборудование вроде звуковых карт, TV-тюнеров, плат расширения уже продается под PCI Express или USB. Тем не менее устаревший интерфейс еще присутствует на рынке, а комплектующие с его поддержкой производятся и продаются в магазинах.
Слот AGP на этой материнской плате бордового цветаЧто интересно, изначально слот PCI использовался в том числе для подключения видеокарт.
Как мы уже писали выше, PCI Express полностью заменил собой и AGP, и PCI. Этот разъем имеет несколько вариантов исполнения и есть практически на любой современной материнской плате. На самом деле это редкий случай, но платы без PCI Express тоже встречаются в продаже, например, GIGABYTE GA-h410TN.
Чаще всего можно встретить два вида слотов PCI Express — х1 и х16, которые в первую очередь различаются по размеру и скоростным показателям. Опознать их очень просто, потому что они имеют разную длину. Порт х1 — 25 мм, х16 — 89 мм.
В PCI Express х16 устанавливают видеокарты или, например, SSD-накопители, а в х1 прочие устройства и платы расширения, которые не требуют высокой пропускной способности: все те же звуковые карты, тюнеры и т.
п. Кроме того, в слот x16, можно вставлять и устройства под слот х1, х4 или х8. Если физически разъемы подходят, то все должно работать нормально.
Это тоже интересно:
Контент недоступен
Автор: Тарас Сухов
ПК
лайфхаки
Подпишитесь на нас
Новости Hi-Tech Mail.ru
Нажимая «Подписаться» вы соглашаетесь с условиями использования
- Mail.Ru
- О компании
- Реклама
- Редакция
- Условия использования материалов
- Обратная связь

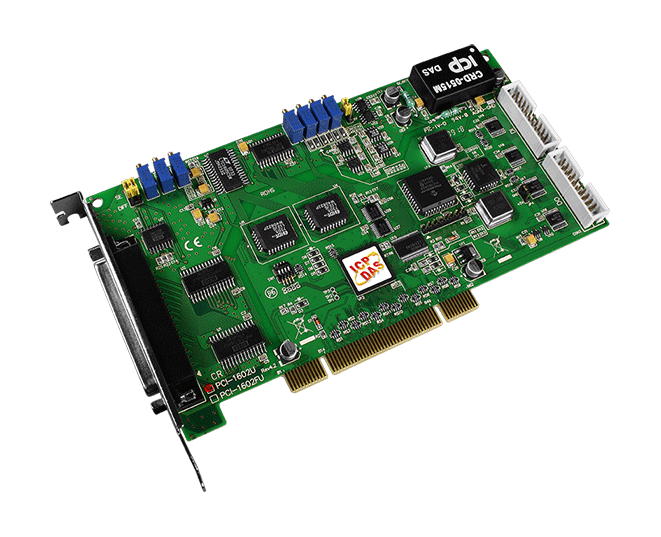

PCI-1602FU/S: Платы ввода-вывода ICP DAS
Начальная цена $1 125,62 – Начальная цена $1 125,62
Начальная цена
$1 125,62
$1 125,62 – $1 125,62
Текущая цена $1 125,62
| /
Скидка Скидка
89 269,66 ₽
Многофункциональный адаптер Universal PCI, 32SE/16D каналов АЦП, FIFO, 2 канала ЦАП, 16DI, 16DO, таймер, разъем СА-4002×1, плата клеммников DB-1825
Архитектура | |
| Системная шина | Universal PCI |
Аналоговый ввод | |
| Каналов аналогового ввода | 32 |
| Каналов с общим проводом | 32 |
| Дифференциальных каналов | 16 |
| Разрядность АЦП | 16 Bit |
| Частота выборки АЦП | 200 Hz |
| Диапазон входного сигнала по напряжению | +/-10 В |
Аналоговый вывод | |
| Каналов аналогового вывода | 2 |
| Диапазон выходного сигнала по напряжению | +/-5 В, +/-10 В |
Дискретный ввод | |
| Количество каналов DI | 16 |
| Уровень логического “0” | 0~0. 4 В |
| Уровень логической “1” | 2~5 В |
| Каналов измерения частоты/импульсов | 3 |
| Разрядность счетчика | 16 Bit |
| Максимальная частота | 10 kHz |
Дискретный вывод | |
| Количество каналов DO | 16 |
| Выходное напряжение | 0~5 В |
| Максимальный ток на выходе | 0.8 mA |
Разъемы | |
| Внутренние коннекторы | 2×20-pin box header |
| Тип коннектора | DB37 Female |
Кабели | |
| Провода в комплекте | CA-3710 |
Программное обеспечение | |
| Поддержка ОС | Linux kernel 2. 6, Windows XP, Windows 7, Windows Vista |
| Среда разработки | VC, VB, Delphi, BCB, LabVIEW |
Эксплуатационные характеристики | |
| Минимальная температура при работе | 0 °C |
| Максимальная температура при работе | 60 °C |
Спецификация PCI-1602U,PCI-1602FU
Руководство пользователя PCI-1602FUS
- Скидка
Скидка
Начальная цена $1 163,44 – Начальная цена $1 163,44
Начальная цена
$1 163,44
$1 163,44 – $1 163,44
Текущая цена $1 163,44
Скидка Скидка
- Скидка
Скидка
Начальная цена $287,98 – Начальная цена $287,98
Начальная цена
$287,98
$287,98 – $287,98
Текущая цена $287,98
Скидка Скидка
- Скидка
Скидка
Начальная цена $231,19 – Начальная цена $231,19
Начальная цена
$231,19
$231,19 – $231,19
Текущая цена $231,19
Скидка Скидка
- Скидка
Скидка
Начальная цена
$335,09
$335,09 – $335,09
Текущая цена $335,09
Скидка Скидка
- Скидка
Скидка
Начальная цена $376,03 – Начальная цена $376,03
Начальная цена
$376,03
$376,03 – $376,03
Текущая цена $376,03
Скидка Скидка
PCI и PCIe DAQ от Measurement Computing
Загрузка.
..
Платы сбора данных
PCI и PCIe с аналоговым вводом и выводом, цифровым вводом-выводом и счетчиками/таймерами.
Узкие результаты (показаны 15 результатов)
Линейка продуктовMCCIOtechData Translation
Входное разрешение12-14 бит16 бит18-24 бит
Входные каналыНизкий (1-8)Средний (12-24)Высокий (32-64)
Частота дискретизации< 100 кГц100 кГц - 500 кГц> 500 кГц
Цифровой ввод/вывод Низкий (1-8)Средний (12-32)Высокий (40-19)2)
Аналоговый выход Низкий (2–6) Высокий (8–16)
PCIe-DAS1602/16
Многофункциональная плата PCI Express
Плата сбора данных (DAQ) PCI Express с 16 аналоговыми входами SE/8 DIFF, 16-битным разрешением, частотой дискретизации до 100 квыб/с, двумя 12-битными аналоговыми выходами, тремя 16-битными счетчики и 32 дискретных ввода/вывода.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 16 SE/8 ДИФФ | 16-битный | 100 квыб/с |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 2 | 12-битный | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| 32 | 3 | — |
1119,00 долларов США
PCIe-DIO24
24-канальная плата цифрового ввода-вывода PCI Express (PCIe)
24-канальная плата цифрового ввода-вывода, совместимая с шиной PCI Express (PCIe).
** Не рекомендуется для новых приложений. Вместо этого рассмотрите серию USB-DIO24.**
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| 24 | — | — |
$379.00
PCIe-DIO96H
96-канальная плата цифрового ввода-вывода High-Drive, 64 мА PCI Express (PCIe)
96-канальная, High-Drive, плата цифрового ввода-вывода PCI Express (PCIe) 64 мА.
** Не рекомендуется для новых приложений. Вместо этого рассмотрите USB-DIO96H.**
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| 96 | — | — |
609,00 долларов США
Серия DT300
Недорогие многофункциональные платы сбора данных PCI
Недорогие многофункциональные платы сбора данных PCI
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 16 SE/8 ДИФФ | От 12 до 16 бит | До 400 квыб/с |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 2 | От 12 до 16 бит | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 23 | До 4 | — |
ОТ 975,00 $
Серия DT330
Платы аналогового вывода и цифрового ввода-вывода
Платы аналогового вывода и цифрового ввода-вывода PCI
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| До 8 | От 12 до 16 бит | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 32 | — | — |
ОТ $1025,00
Серия PCI-DAC6700
Платы аналогового вывода PCI
Платы PCI с 16 аналоговыми выходами, разрешением 16 бит и восемью дискретными входами/выходами.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| До 16 | 16-битный | До 1111 циклов/с |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 8 | — | — |
ОТ 1029,00 $
PCI-DAS08
PCI-плата аналогового ввода
PCI-плата сбора данных (DAQ) с восемью аналоговыми входами, 12-битным разрешением, частотой дискретизации 40 квыб/с, тремя 16-битными счетчиками, четырьмя цифровыми выходами и тремя цифровыми входами.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 8 SE | 12-битный | 40 квыб/с |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| 7 | 3 | — |
$339,00
Серия PCI-DAS6000
Многофункциональные платы PCI
Платы сбора данных PCI с 64 аналоговыми входами, 12- или 16-битным разрешением, частотой дискретизации до 1 Мвыб/с, до двух 12- или 16-битных аналоговых выходов, восемь цифровых входов/выходов и два счетчика.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| До 64 SE/32 DIFF | От 12 до 16 бит | До 1,25 Мвыб/с |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 2 | От 12 до 16 бит | До 1 Мвыб/с |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 32 | До 2 | — |
ОТ 555,00 $
Серия PCI-DDA
Платы аналогового вывода PCI с малым числом каналов
Платы PCI, имеющие до восьми аналоговых выходов, 12- или 16-битное разрешение и 24 или 48 цифровых входов/выходов.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| До 8 | От 12 до 16 бит | До 200 квыб/с |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 48 | — | — |
ОТ 699,00 $
Серия PCI-DIO24
24-канальные платы цифрового ввода/вывода PCI
Платы цифрового ввода-вывода PCI с 24 каналами, совместимые с TTL, токовый выход до 64 мА, на базе 82C55.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 24 | — | — |
ОТ 115,00 $
Серия PCI-DIO48
48-канальные платы цифрового ввода-вывода PCI
Платы цифрового ввода-вывода PCI с 48 каналами, совместимые с TTL, токовый выход до 64 мА, на базе 82C55.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 48 | — | — |
ОТ 369,00 $
Серия PCI-DIO96
96-канальные платы цифрового ввода-вывода PCI
Платы цифрового ввода-вывода PCI с 96 каналами, совместимые с TTL, токовый выход до 64 мА, на базе 82C55.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| До 96 | — | — |
ОТ 409,00 $
Серия PCI-PDISO
Платы высоковольтных и релейных цифровых входов/выходов PCI
Изолированные платы цифровых входов/выходов PCI, содержащие до 16 цифровых входов/выходов, цифровые входы от 5 В до 28 В переменного/постоянного тока, электромеханические релейные выходы формы C и формы A и выходной ток до 64 мА.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| — | — | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| 32 | — | — |
ОТ 409,00 $
ДТ3016-ПБФ
Одновременная многофункциональная плата PCI
Плата сбора данных PCI с 32 аналоговыми входами SE/8 DIFF, 16-битным разрешением, частотой дискретизации 250 квыб/с, двумя 16-битными аналоговыми выходами, четырьмя счетчиками/таймерами и 16 цифровые линии ввода/вывода.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 32 SE/16 ДИФФ | 16-битный | — |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 2 | 16-битный | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| 16 | 4 | — |
1959,00 долларов США
ДТ3034
Многофункциональная плата PCI
Плата сбора данных (DAQ) PCI с 32 аналоговыми входами SE/16 DIFF, 16-битным разрешением, частотой дискретизации 500 квыб/с, двумя 16-битными аналоговыми выходами, четырьмя счетчиками/таймерами и 16 дискретными линиями ввода-вывода твердотельные реле.
| АНАЛОГОВЫЙ вход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 32 SE/16 ДИФФ | 16-битный | 500 квыб/с |
| АНАЛОГОВЫЙ выход | ||
| Количество каналов | разрешение | максимальная частота дискретизации |
| 2 | 16-битный | — |
| Цифровой ввод/вывод | ||
| Количество каналов | Контроль/Таймер | Энкодер |
| 16 | 4 | — |
1849,00 долларов США
Обзор разъема PCI (межсоединения периферийных компонентов)
- Миниинструмент
- Вики-библиотека MiniTool
- Обзор разъема PCI (межсоединения периферийных компонентов)
Что такое слот PCI
PCI ( Interconnect Peripheral Component Interconnect ) — это старая локальная компьютерная шина, которая используется для подключения аппаратных устройств к компьютеру.
PCI также является частью стандарта шины PCI. Более подробная информация о слоте PCI будет представлена в этом посте MiniTool.
Шина PCI поддерживает функции, имеющиеся на шине процессора, в стандартизированном формате, который отличается от родной шины любого конкретного процессора. Слот PCI — это встроенный слот на устройстве , который позволяет подключать различные аппаратные компоненты, включая сетевые карты , звуковые карты, дисковые контроллеры и другие виды периферийных устройств. Эти устройства можно назвать устройствами PCI.
Слот PCI обычно используется как компонент обычного настольного компьютера для самостоятельной сборки. Следовательно, PCI также называют обычным PCI. С появлением преемника PCI Express слот PCI постепенно устаревает. Несмотря на это, он все еще используется.
Типы основных слотов PCI
На рынке представлены 3 основных доступных слота PCI ( 64-битный PCI, 32-битный PCI и PCI-X и PCI Express (PCI-E) ).
Они выглядят по-разному и принимают разные устройства. Установка карты PCI в неправильный слот может повредить карту и, возможно, запустить весь компьютер.
64-битный PCI
Некоторые производители прекратили выпуск продуктов, совместимых с этим 64-битным слотом PCI. Сейчас он не используется повсеместно. Но все компьютеры Macintosh G4 и G3 использовали его. Следовательно, эти устройства можно назвать PCI-компьютерами. Этот 64-битный слот PCI можно узнать по трем его сегментам. А самый короткий отрезок расположен в центре.

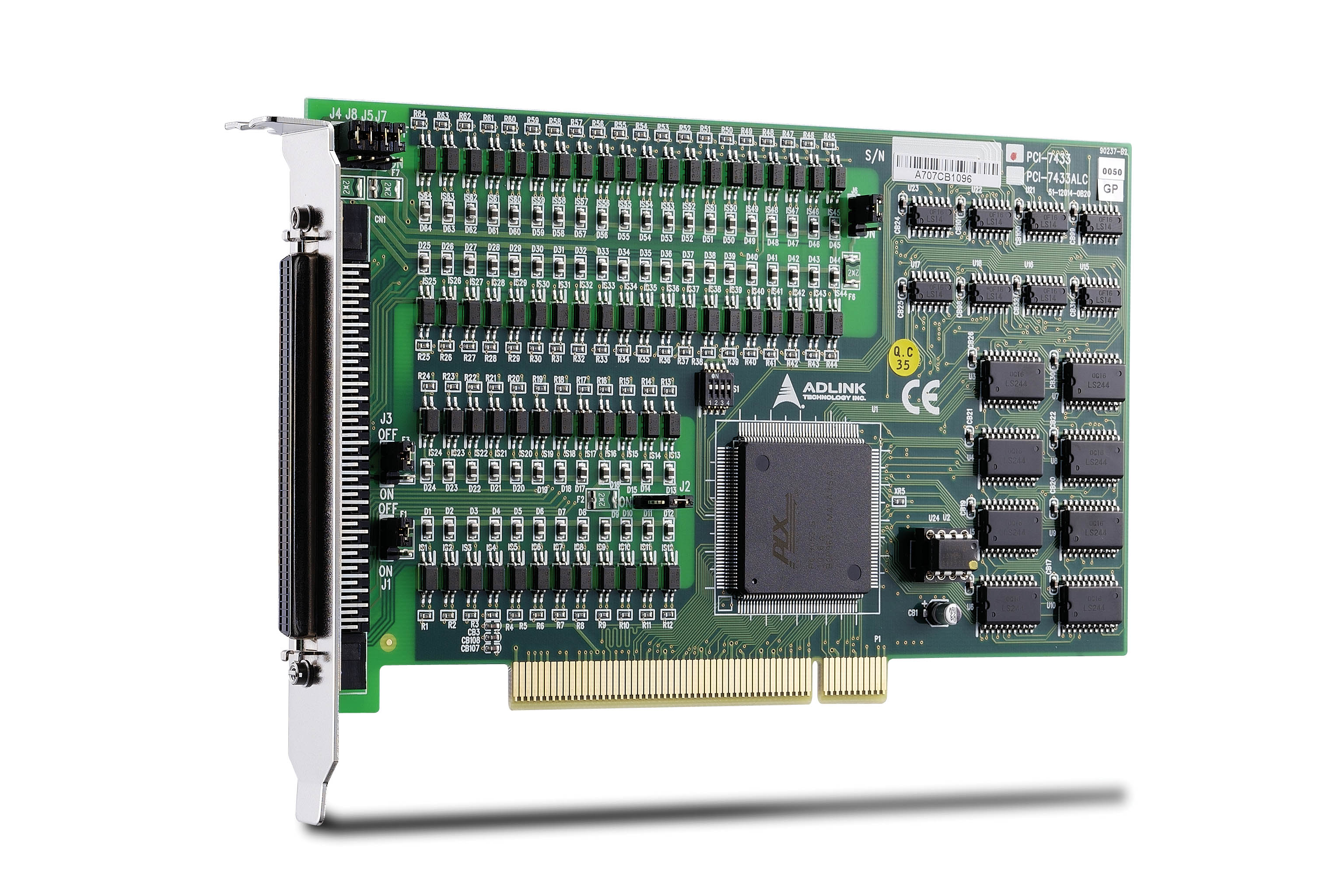

32-битный PCI и PCI-X
Некоторые карты расширения, произведенные LaCie, используют этот 32-битный PCI и PCI-X. Слот средней длины с левой стороны является основным отличием обычного 32-битного слота PCI от PCI-X. Примечательно, что этот конечный сегмент есть только у PCI-X.
32-битные карты PCI могут правильно работать в слоте PCI-X, в то время как карта PCI-X не может работать в стандартном 32-битном слоте PCI.
Вообще говоря, все материнские платы ПК имеют как минимум 32-битный слот PCI. Macintosh G5 использовал PCI-X, пока не появилась новая версия — оборудование с жидкостным охлаждением.
Эти слоты можно отличить от 64-битных PCI по организации сегментов. Маленький сегмент расположен в начале, а не в центре.
PCI Express (PCI-E)

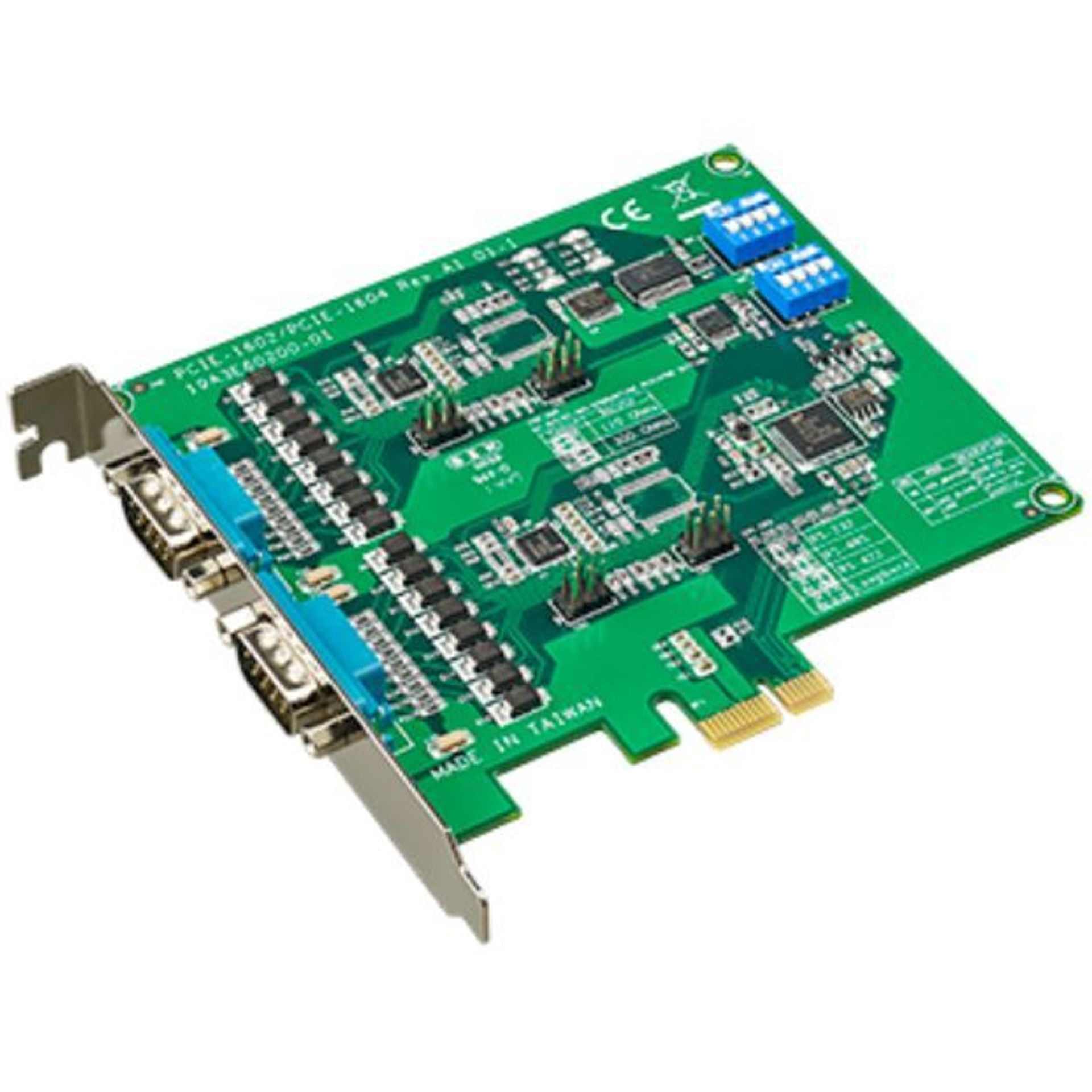

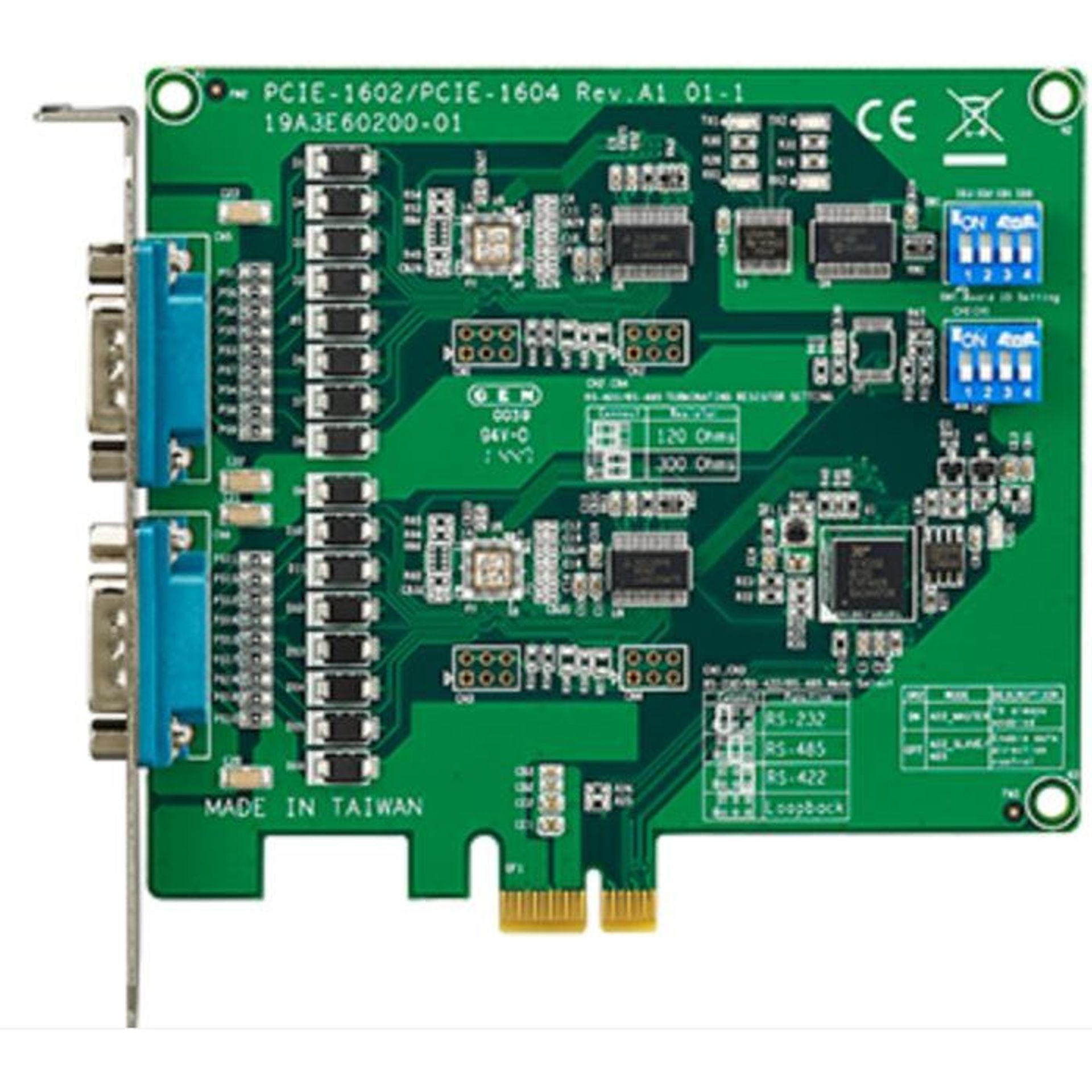

Компьютеры, выпущенные после 2005 года, практически поставлялись со слотами PCIe. Поскольку длина этой щели различна, ее трудно идентифицировать. И эти вариации называются дорожками. Кроме того, они называются 1x, 8x, 16x и что-то в этом роде в зависимости от длины.
Наконечник: Все разъемы на слоте PCIe, очевидно, меньше, и они установлены глубже в материнскую плату, а не слоты PCI.
Слот 1x PCI обычно начинается с такого же маленького сегмента, но за ним следует второй маленький сегмент. Кажется, что чем больше у вас полос, тем выше скорость интерфейса. Для большинства карт PCIe это 1x или 4x.
Плата расширения 1x PCIe может быть установлена в слот 16x. Из-за разного физического размера часть слота будет незанята. Это нормально, и вам не нужно об этом беспокоиться.
Примечание: Чтобы узнать разницу между PCI и PCIe, вы можете обратиться к этой статье: PCI против PCIe: в чем разница и как их отличить?
Эволюция PCI
PCI имеет долгую историю. В этом процессе разработки есть несколько основных поколений PCI.
- PCI 1.0 (1992): имеет как 32-разрядную, так и 64-разрядную версии.
- PCI 2.0 (1993 г.): он имеет две выемки, что позволяет легко отличить слоты 3,3 В от 5 В.
- PCI 2.1 (1995 г.): изменение этой версии заключается в повышении тактовой частоты.
- PCI 2.2 (1998 г.): улучшает читаемость слотов и включает ECN.
- PCI 2.3 (2002): удаляет карты расширения с ключом 5V.
- PCI 3.0 (2004 г.): превосходит все предыдущие версии по производительности и полностью исключает поддержку разъема системной платы с ключом 5 В.
