Плата регулировки оборотов коллекторного электродвигателя на tda1085: Регулятор оборотов на TDA1085

регулятор оборотов с поддержанием мощности

Здравствуйте дорогие мои посетители. Хочу сегодня продолжить тему о коллекторных электродвигателях, а именно как подключить двигатель от стиральной машины с помощью платы регулирования оборотов с поддержкой мощности. Как вы, видели, я затрагивал уже эту тему. Снимал по этому поводу видео “Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат”. Это видео стало очень популярным на моём канале, зрители оставили множество разных комментариев по этой теме. Также я там выложил источник, где я взял схему регулятора оборотов с поддержкой мощности коллекторных электродвигателей. И как мне показалось на тот момент, что человек скачает себе этот файл и соберет себе такую же схему как у меня, и будет её использовать. Но нет, оказалось не все так просто как мне этого хотелось, посыпалась, куча вопросов от людей не только гуманитариев, но и совсем не плохих радиолюбителей.

Были даже предложения о покупке плат регулирования оборотов.

Что бы сразу ответить на многие вопросы, Вам, мои дорогие читатели, и появилась эта статья.

 Занимаюсь я ремонтом электроинструмента в частности перемоткой электродвигателей. И во время ремонта качественного электроинструмента замечал там «Константную электронику»,  которая при снижении оборотов на электроинструменте поддерживала мощность электродвигателя. Меня это очень заинтересовало, начал пробовать различные простые регуляторы оборотов, регуляторы оборотов с обратной связью по току, в общем, кучу разных штуковин. Пока не наткнулся на сайт «chipmaker.ru» где пользователь  «Bogdan» выложил «схему управления коллекторным двигателем на TDA1085». Собственно говоря, вот эта ссылка: http://www.chipmaker.ru/files/file/1490/ . После того как Вы перешли, жмем на кнопку «Загрузить»

В следующем окне обратно жмем «Загрузить»

У нас скачивается архив, разархивировав который, видим в нем несколько файлов (два варианта схем для управления двигателями постоянного и переменного тока с монтажными платами), нам для двигателя переменного тока нужны PSD файлы с пометкой «АС»

Распечатав  их (принципиальная, монтажная и печатная плата), я отнес их своему очень хорошему товарищу Игорю , который мне спая регулятор оборотов с поддержкой мощности (сам я, к сожалению, не люблю работу с паяльником). Я испытал регулятор оборотов электроинструмента на TDA1085 на своей «болгарке». К счастью мой товарищ оказался хорошим радиолюбителем и нашел некоторые неточности в этих схемах и исправил их.



 Я не могу вам сейчас сказать что этот регулятор оборотов коллекторных электродвигателей панацея, возможно, есть что-то и лучше я не знаю. Как поведет она себя на высоких или даже средних оборотах, честно сказать я не знаю( здесь уже можно посмотреть тест этой платы в разных режимах). Эта схема отлично ведет себя на низких оборотах, и вот уже целый год  отлично себя показывает на Самодельном лобзиковом станке , приводом там служит та самая «болгарка»  на которой я испытывал регулятор оборотов.

Если Вы уже собрались делать себе регулятор оборотов, давайте немного разберем его:

К клеммам «Фаза и Ноль» подключаем напряжение 220 Вольт (фазировка не влияет на работу схемы), светодиод «HL» служит нам индикатором питания платы регулятора оборотов, к клеммам « М1» подключаем наш электродвигатель, «таходатчик» который выдает постоянный ток подключаем к «Х3» а если же у вас он выдает переменный ток или импульсы, то к «Х2» (Как сделать таходатчик). К контактам «Х4» можно подключить тумблер (выключатель) который будет отключать наш двигатель, его ставить не обязательно, можно также отключать двигатель с помощью  регулятора оборотов «R1» который подключается к контактам «Х1». У Bogdana  на этой схеме не был указан конденсатор «С 100µF х25V» хотя он присутствует на монтажной плате (забыл указать). Также у него в схеме находится очень мощный симистор «ВТА41 800V» который подходит для управления мощными коллекторными электродвигателями, а для нас подойдет совсем другой на 10…16 Ампер (по цене будет на много дешевле). Симистор должен обязательно быть  с радиатором (вся эта схема построена  для управления этим симистором, который в свою очередь управляет непосредственно нашим электродвигателем). Ниже симистора на схеме указаны два мощных сопротивления «R31» и «R33» рассчитанные на 0,1 Ом и мощностью 5 Ватт каждый. Под каждые электродвигатель нужно индивидуально настраивать плату регулятора оборотов (как это сделать). Регулируется схема с помощью подстрочных сопротивлений «R3» и «R21».

Построечный резистор «R3» регулирует плавность пуска двигателя, а «R21» служит для быстроты реагирования на нагрузку электродвигателя (в зависимости отнего схема будет реагировать плавно или резко на нагрузку).

 Для лучшего удобства я подготовил Вам список всех деталей, которые применяются в этом регуляторе оборотов с поддержкой мощности («+» обозначены полярные конденсаторы):

Резисторы
20кОм	Пременное         1шт
20кОм	Подстроечное   1шт	R3
1,2кОм    0,25-0,125W	3шт	R4;5;9
160кОм     0,25-0,125W	2шт	R6;8
24 Ом     0,25-0,125W	1шт	R7
1м      0,25-0,125W	1шт	R10
120кОм       0,25-0,125W	1шт	R11
47кОм       0,25-0,125W	1шт	R12
470кОм      0,25-0,125W	1шт	R13
220кОм      0,25-0,125W	1шт	R14
51 Ом       0,25-0,125W	4шт	R15;19;25;30
2,2кОм     0,25-0,125W	2шт	R16;22
68кОм      0,25-0,125W	1шт	R17
820 Ом     0,25-0,125W	1шт	R18
2,7кОм      0,25-0,125W	1шт	R20
10кОм	Подстроечное  1шт	R21
390кОм       0,25-0,125W	4шт	R23;24;28;29
470 Ом   2W	1шт	R26
270 Ом    2W	1шт	R27
160кОм    2W	1шт	32
0,1 Ом      5W	2шт	R31;33
100 Ом     5W	1шт	R34
51  Ом     2W	1шт	35
Конденсаторы
+100µF х25V	3шт	С1;5;неуказанный
	3шт	C2;8;9
+1µF х16V	3шт	С3;4;7
820р	1шт	С6
+47µF х16V	1шт	С10
	1шт	С11
+1000µF х35V	1шт	С12
+100µF х35V	1шт	С13
1µF х600V	1шт	С14
100n  х600V	1шт	С15
TDA 1085	1шт    Микросхема	МС1
ВТА41   800V  (не обязат)	1шт    Семистор	Т1
1N4742	1шт   стабилитрон
1N5359	1шт   стабилитрон
	1шт диод
	1шт    предохранитель	FU1
На  3В	1шт     светодиод

Изначально автор Bogdan на монтажной плате регулятора оборотов не указал буквенные обозначения всех деталей, но благодаря моему товарищу (огромное ему спасибо) он расставил все обозначения и исправил все неточности которые были у Bogdanа

ВНИМАНИЕ!!! В расположении деталей ОШИБКА! Сопротивление R21 обозначено как R27. Будьте внимательны!

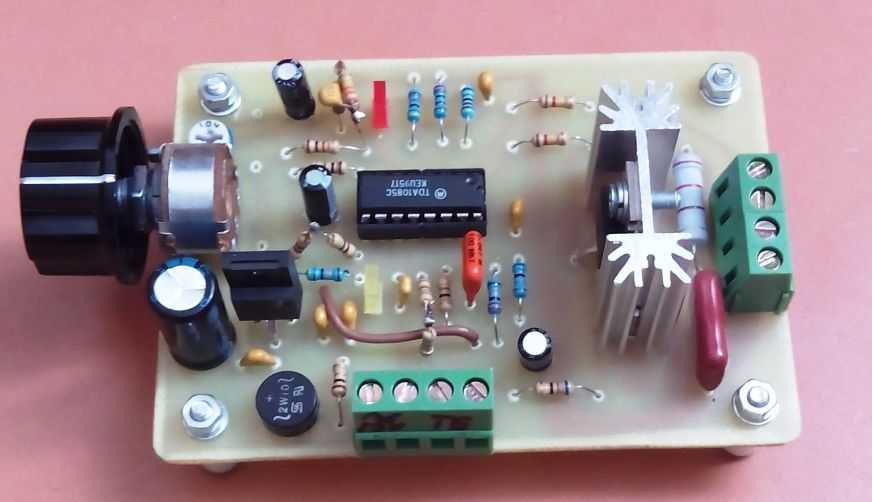

Вот так выглядит моя плата регулятора оборотов с поддержкой мощности:  https://drive.google.com/file/d/0B6x0JsiBUva0d3pUMzNXU0gtTjA/view?usp=sharing

Ссылки для скачивания:

Схема регулятора: http://www.chipmaker.ru/files/file/1490/
список деталей:  https://drive.google.com/file/d/0B6x0JsiBUva0UmlaNV9nSEZGeTA/view?usp=sharing

расположение деталей:
https://drive.google.com/file/d/0B6x0JsiBUva0R05OYkhKazZCczA/view?usp=sharing

ОЧЕНЬ интересные видео по теме!!!

Агрессивные тесты.

Ссылка на немецкий вариант схемы: http://zisoft.de/elektronik/drehzahlregelung. html

Добавлено Анатолием:

Я думаю Александр не обидится если я в его теме выскажу несколько своих соображений.
Собрал уже не одну плату и могу сказать со сто процентной уверенностью. Если у кого то что то не работает, то проверяйте качество изготовления платы, качество и правильность монтажа, исправность элементов и двигателя. Все причины не работы (некорректной работы) кроются только в этом. Печатки и схемы выложенные в нете рабочие. Сам недавно столкнулся с подобным, две разные платы, а проявление неисправности одно и тоже. При включении и добавлении оборотов двигатель раскручивается рывками было ощущение как будто семистор работает на одном полупериоде. Оказалось на одной плате при травлении исчезла дорожка к конденсатору С10 на 47,0х16V, во втором случае этот же конденсатор был высохший.
Попутно убедился, что если уменьшить С11 идущий на 14 ногу микросхемы до 22Н, то двигатель стартует, набирает максимальные обороты и обороты не регулируются. Поэтому с ним тоже нельзя ошибаться 47Н и точка.
Теперь по поводу замеров напряжения.
Я собираю платы с отдельным блоком питания, поэтому промеры даю для этого случая.
Исходные условия, к плате подключен двигатель с таходатчиком, регулятор оборотов в нулевом положении (минимум до конца), блок питания в розетку включён, 220В на плату не подаётся.
1-0,17В
2-0,17В
3-2,63В
4-0
5-0
6-2,4В
7-0,05В
8-0
9-14,65В
10-13,7В
11-12,83В
12-0,55В
13-0
14-11,34В
15-0,03В
16-0,03В

Условия те-же, но подключено 220В и регулятор стоит на небольших оборотах. Двигатель медленно вращается.
1-0,25В
2-0,3В
3-2,62В
4-0,55В
5-0,55В
6-2,4В
7-1,14В
8-0
9-14,2В
10-14,2В
11- не измеряется.
12-0,74В
13-0,69В
14-4,8В при касании щупом двигатель ускоряется.
15-0,73В
16-0,58В
Отличия могут быть но не очень большие. Напряжение на ноге 3 устанавливается регулятором R21.
Кроме этого советовал бы увеличить резистор R9 вместо 1,2 кОм ставить 20кОм. Этим уменьшается напряжение с таходатчика. И R17 вместо 68кОм ставить 27кОм. Ну и диод для защиты микросхемы само собой.

Пару слов по немецкой схеме. При правильной сборке, правильно выполненной печатке и исправных деталях всё работает без вопросов. Рекомендовал бы такую последовательность действий. Собрали плату, проверили сборку, микросхему не ставим. В панельку микросхемы подключаем на ноги 8-9 резистор 1,6кОм 1Вт, подключаем питание 220В, двигатель и таходатчик не подключен (это не принципиально), и меряем напряжение на подключённом резисторе. Должно быть 15-17В. Ставим микросхему, подключаем мотор и таходатчик и наслаждаемся работой. В немецкую схему советую внести следующее изменение. На регуляторе частоты вращения, на центральном отводе, запаять резистор 1,2кОм и второй конец этого резистора на клемму Х2-2, по семе. Боковую ногу регулятора которая раньше шла на центральный отвод, подключаем на корпус. Что это даёт. Раньше, при выведенном в ноль регуляторе, двигатель продолжал вращаться, теперь стоит как ему и положено. А методика настройки простая. Регулятор на ноль, включили, добавили немного оборотов, крутим Р1 пока обороты не станут красивыми на слух и визуально, обороты на максимум, крутим ограничение максимальных оборотов Р3, наслаждаемся своим мастерством.
