Новые платы ввода/вывода AJA KONA 1 и AJA KONA HDMI поступили на наш склад

Новые платы ввода/вывода AJA KONA 1 и AJA KONA HDMI поступили на наш склад

На наш склад поступили платы ввода/вывода AJA KONA 1 и AJA KONA HDMI. Количество ограничено!



KONA 1  – это компактная и производительная одноканальная 3G-SDI 2K/HD 60p плата ввода/вывода с RS422-портом управления и Reference/ LTC-входом. Спроектированная специально под требования специалистов телевещания, пост-продакшн и ProAV, а также для OEM-разработок плата KONA 1 предоставляет пользователю широкие возможности для захвата, мониторинга, воспроизведения  и обработки видео с использованием программного обеспечения Adobe, Avid, Apple, Telestream и другим софтом сторонних производителей.

  • Одноканальный ввод/вывод 3G-SDI-сигнала в разрешении до 2K/HD 60p
  • Полноразмерные 3G-SDI BNC-порты
  • Интерфейс подключения PCIe 2.0 2-lane
  • Расширенная поддержка ПО для обработки видео и создания VFX
  • Поддержка 8/10 битных YCbC- и RGB-форматов
  • Ввод/вывод 16-канального вложенного звука, 24-бит 48 kHz
  • HD/SD Genlock, вход Reference Video или LTC (с возможностью выбора)





Многоканальная PCIe 2.0-плата захвата с HDMI-интерфейсом KONA HDMI  — гибкое и многофункциональное решение компании AJA.
Плата создана специально для многозадачных рабочих процессов, таких как: многоканальное телевещание, стриминг, VR и постпродакшн. KONA HDMI в одноканальном режиме обеспечивает захват видео в разрешении до 4K/UltraHD 60p или четырехканальный захват 2K/HD 60p.
KONA HDMI поддерживает набор инструментов для разработки AJA SDK и интерфейс прикладного программирования Video4Linux, что делает новую плату идеальной платформой для разработчиков многоканальных HDMI-решений для захвата, свичтинга и мониторинга.

  • 4х полноразмерных входа HDMI
  • 4-канальный захват видео до 2K/HD 60p
  • 1-канальный захват видео до 4K/UltraHD 60p через HDMI 2.0
  • До 8 каналов вложенного звука на каждый вход
  • Совместимость с программным обеспечением Telestream Wirecast, vMix и другими
  • С приложением AJA Control Room захваченные файлы будут поддерживаться любыми NLE и приложениями для цветокоррекции и наложения визуальных эффектов
  • Инструменты разработчика: возможность использования V4L или производительного SDK компании AJA

Плата ввода вывода KONA LHe Plus Aja

Интерфейс KONA LHe Plus обладает полным набором профессиональных возможностей: работа с 10-битным или 8-битным некомпрессированным видео, 2-канальным цифровым AES-аудио или 8-канальным эмбедированным SDI-аудио, аналоговым композитным, s-video или компонентным SD/HD-видео, 2-канальным балансным аналоговым аудио, а также аппаратная понижающая конверсия из HD в SD.

Коммутационные возможности Интерфейс KONA LHe Plus обладает одним SDI-входом и двумя SDI-выходами, которые могут быть независимо сконфигурированы для работы с HD- или SD-форматами. Плата также снабжена синхровходом, тремя BNC-разъемами для захвата и вывода аналогового видео (HD или SD) и 9-контактным портом управления декой RS-422. Благодаря компонентному HD-входу и выходу, KONA LHe Plus позволит подключить такие устройства, как HDV-деки и даже игровые консоли. Преобразование форматов вещательного качества

Видеоинтерфейс KONA LHe Plus обеспечивает полноценную 10-битную понижающую конверсию из HD в SD и автоматический вывод в 12-битном компонентном аналоговом HD/SD-формате. Поскольку все виды преобразований, выполняемые платой KONA LHe Plus, являются аппаратными, то любой вид конверсии может быть использован в любое время – как при захвате, так и при выводе.

Расширенные возможности с коммутационным блоком KL-Box-LH Опциональное решение KL-Box-LH упрощает коммутацию в профессиональных постпродакшн средах, представляя собой стандартный рэковый блок высотой 1RU, подключаемый к интерфейсу KONA LHe Plus при помощи многожильного кабеля, входящего в комплект блока. KL-Box-LH предоставляет возможность подключения дополнительных AES/EBU-аудиоканалов, а также RCA-каналов для аналогового аудиомониторинга.



Благодаря поддержке 10-битного или 8-битного несжатого видео, KONA LHE Plus имеет один вход и два выхода, которые можно независимо настраивать для HD или SD. KONA LHe Plus также включает 2-канальное цифровое аудио AES, 8-канальное встроенное цифровое аудио SDI, аналоговый композитный / S-video / SD / HD компонентный видео вход / выход, 2-канальный симметричный аналоговый аудио вход, выход Genlock и три BNC, которые могут быть настроены на аналоговый видео вход и выход (HD или SD).

Видео форматы…………(HD) 1080i 50, 59,94, 60
(HD) 1080p 23,98, 24, 25, 29,97, 30
(HD) 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94

Видео вход/выход……. ..SD / HD SDI, SMPTE-259/292/296, 8 или 10 бит 4: 2: 2 (1x BNC)
Композитный / S-Video (Y / C) (1x BNC / 2x BNC + адаптер), NTSC, NTSCJ, PAL
Компонент (3x BNC), HD: YPbPr, RGB, SD: YPbPr, RGB (компонентный режим)
SMPTE / EBU N10, линия Betacam 525, Betacam 525J, RGB
12-битный A / D, 8x передискретизация

Аудио вход/выход……….8 -канальный, 16- и 24-битный встроенный звук SMPTE-259 SDI, частота дискретизации 48 кГц
2-канальный, 16 и 24-битный аудио AES / EBU, частота дискретизации 48 кГц или 96 кГц
2-канальный, 16 и 24-битный аналоговый аудио, частота дискретизации 48 кГц


Платы Siemens SIMATIC SB 1221/1222/1223, SB 1231/1232, SB1231 RTD/TC расширения входов-выходов дискретных, аналоговых

Сигнальные платы расширения входов-выходов Siemens SIMATIC дискретных сигналов SB 1221/1222/1223 и аналоговых сигналов SB 1231/1232 для установки в специальный отсек корпуса центральных процессоров CPU1200 программируемых логических контроллеров S7-1200.

Плата ввода дискретных сигналов Siemens SIMATIC S7-1200 SB 1221
– Расширение системы ввода-вывода центрального процессора дополнительными каналами ввода дискретных сигналов без увеличения его установочных размеров
– 4 дискретных входа для ввода потенциальных или импульсных сигналов
– Входное напряжение 5/24 В DC
– Программная настройка каждого канала на режим фиксации нарастающего и/или спадающего фронта входного импульсного сигнала с формированием или без формирования прерывания или на режим ввода импульсных сигналов, следующих с частотой до 200 кГц
– Установка в специальный отсек на лицевой панели центрального процессора S7-1200 любого типа

Плата вывода дискретных сигналов Siemens SIMATIC S7-1200 SB 1222
– Расширение системы ввода-вывода центрального процессора дополнительными каналами вывода дискретных сигналов без увеличения его установочных размеров
– 4 дискретных выхода для вывода на основе транзисторных ключей
– Выходы могут работать в импульсном режиме с частотой следования импульсов до 200 кГц
– Выходное напряжение 5/24 В DC
– Установка в специальный отсек на лицевой панели центрального процессора S7-1200 любого типа

Плата ввода-вывода дискретных сигналов Siemens SIMATIC S7-1200 SB 1223
– Расширение системы ввода-вывода контроллера дополнительными каналами дискретных входов/выходов без увеличения установочных размеров центрального процессора
– 2 дискретных входа потенциальных или импульсных сигналов, следующих с частотой до 30 кГц
– 2 дискретных выхода на основе транзисторных ключей с частотой следования импульсов до 20 кГц и обеспечением защиты от КЗ в цепи нагрузки
– Установка с специальный отсек центральных процессоров CPU1200 любого типа
– Светодиоды индикации состояния дискретных входов/выходов
– Настраиваемое время фильтрации входных сигналов
– Съемный терминальный блок с винтовыми зажимами для подключения внешних цепей

Плата ввода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1231
– Расширение системы ввода-вывода контроллера дополнительным каналом ввода аналоговых сигналов без увеличения установочных размеров центрального процессора
– Входной сигнал: по напряжению ±10В, ±2. 5В, ±5В, по току 0…20мА
– Программная настройка с возможностью выбора:

– частоты подавления помех/времени интегрирования
– вида и диапазона изменения входного сигнала
– степени сглаживания входного сигнала

– Установка в специальный отсек на фронтальной панели центрального процессора S7-1200 любого типа версии V2.0 и выше

Плата ввода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1231 RTD
– Расширение системы ввода-вывода центрального процессора S7-1200 одним каналом измерения температуры
– 1 аналоговый вход для подключения термопар типов J, K, T, E, R, S, N, C, TXK/XK(L)
– Подключения внешних цепей через съемный терминальный блок с позолоченными контактами под винт
– Установка в центральные процессоры S7-1200 от V2.0 и выше

Плата ввода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1231 TC
– Расширение системы ввода-вывода центрального процессора S7-1200 одним каналом измерения температуры
– 1 аналоговый вход для подключения по 2-, 3- и 4-проводным схемам термометров сопротивлений(термосопротивлений) или сопротивлений Cu10, Cu50, Cu100, Ni100, Ni 120, Ni200, Ni500, Ni1000, Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, LG-Ni1000
– Подключения внешних цепей через съемный терминальный блок с позолоченными контактами под винт
– Установка в центральные процессоры S7-1200 от V2.0 и выше

Плата вывода аналоговых сигналов Siemens SIMATIC S7-1200 SB 1232
– Расширение системы ввода-вывода контроллера дополнительным каналом вывода аналоговых сигналов без увеличения установочных размеров центрального процессора
– Один аналоговый выход по напряжению ±10В с разрешением 12 бит либо токовый 0…20мА с разрешением 11 бит
Функции мониторинга

– выхода сигнала за допустимые пределы
– коротких замыканий на землю(для сигналов напряжения)
– обрыва внешних цепей (для сигналов силы тока)

– Установка с специальный отсек центральных процессоров CPU1200 любого типа
– Съемный терминальный блок с винтовыми зажимами для подключения внешних цепей

ТВ тюнеры, захват кадра, видеомонтаж, DVD

Однопотоковые платы ввода/вывода

При помощи этих устройств можно производить оцифровку изображения, а также осуществлять запись смонтированного видео на аналоговые (или некомпьютерные цифровые) видеомагнитофоны.

В этом разделе представлены вполне серьезные профессиональные платы. Они вряд ли представляют интерес для начинающих, поэтому здесь в основном приводятся лишь краткие характеристики.

Плата ввода/вывода Miro Video DC30/30+

Плата в стандарте PCI (рис. 4.27). Осуществляет ввод видео и аудио, монтаж, позволяет создавать спецэффекты и титры, микшировать звук, осуществляет вывод смонтированного ролика на видеокассету.

Рис. 4.27. Плата Miro Video DC30

Имеет композитный и S-Video входы, принимает сигнал в стандартах PAL, SECAM, NTSC с полным размером кадра. Компрессия MJPEG от 3:1 до 100:1. Поток до 6 Мбайт/c. В комплект программного обеспечения входит Adobe Premiere LE, а также программа miroInstant Video, которая снимает ограничения на размер AVI-файла в 2 Гбайт.

Несмотря на пугающее слово «профессиональный», плата довольно легко инсталлируется. Основные проблемы могут быть связаны с устаревшими компьютерами. Впрочем, довольно трудно предположить, что среди пользователей найдутся желающие устанавливать плату стоимостью 800 долларов в 486-й компьютер.

Качество захваченного кадра хорошее (рис. 4.28), хотя маловероятно, чтобы кто-нибудь решился использовать устройство такого класса только для захвата кадров.

Рис. 4.28 Кадр получен с использованием Miro Video DC30

Плата Fast AV Master

Весьма популярная в мире (к весне 2000 года продано более 70000 комплектов) плата в стандарте PCI производства фирмы Fast Multimedia. Она имеет сходные характеристики с платой Miro Video DC30/30+: тот же набор входных и выходных разъемов, поток до 5 Мбайт/с, аппаратная M JPEG-компрессия на основе той же микросхемы фирмы Zoran. Различия в основном касаются качества драйверов и поставляемого с платой программного обеспечения: Miro поставляется с программой Adobe Premiere, AV Master – с Ulead Media Studio.

Плата AV Master 2000 поставляется с новой версией программы записи/воспроизведения FASTCap, позволяющей преодолеть барьер в 2 Гбайт и работающей под управлением Windows NT4. 0, а также с забавным мультимедийным пакетом MatchWare Mediator 5 LE и улучшенной версией видеоредактора Ulead Media Studio Pro 5.2.

Плата DPS EditBay

Набор характеристик почти тот же, что и у Fast AV Master. Максимальный поток – 6,5 Мбайт/с. С платой поставляется программа нелинейного монтажа Video Action Pro.

Плата Fast DV Master и DV Master Pro

Плата DV Master выполнена в стандарте PCI и работает почти на профессиональном уровне. Имеет два внешних и один внутренний цифровые входы/выходы DV. Кроме того, на подключаемом к плате внешнем блоке (I/O Box) есть аналоговые входы S-Video, композитный (через адаптер), выходы S-Video, компонентный YUV, вход/выход стереозвука. Благодаря интегрированной плате DVBK-1 (фирмы Sony) и двум портам FireWire DV Master может служить преобразователем видеосигнала формата DV в S-Video/Component и аналогового Composite/S-Video в DV-формат в реальном времени.

При записи аналогового видео на жесткий диск DV Master поддерживает фиксированный коэффициент сжатия 5:1, скорость – 3,6 Мбайт/с. Программное обеспечение – Ulead Media Studio Pro 5.2.

DV Master Pro обеспечивает профессиональный уровень качества, работает под управлением Windows NT4.0. Программное обеспечение – видеоредактор Speed Razor DV.

Плата Miro Video DV 300

Плата с интерфейсом Fire Wire; аналоговых входов/выходов не имеет и предназначена для ввода записей в форматах DV и Digital 8. Поток данных – 3,6 Мбайт/с.

Плата DPS Spark

Функционально аналогичная плата. Имеет вариант Spark Plus со встроенным контроллером SCSI для записи видео на выделенные жесткие диски.

Система Miro Video DC50

Имеет, кроме композитного и S-Video, компонентный вход/выход, а также вход и выход внешней синхронизации. Поток видеоданных до 7 Mбайт/с. Компрессия MJPEG от 2,8:1 до 20:1 при полном разрешении. Внешний вид системы показан на рис. 4.29.

Рис. 4.29. Miro Video DC50

Система DPS Video Recorder

Набор входов/выходов тот же; кроме того, при помощи дополнительной платы организуется цифровой вход и два цифровых выхода. Есть контроллер FAST SCSI-2 для подключения выделенных жестких дисков для видеозаписи. Для платы такого уровня система довольно нетребовательна к ресурсам компьютера. Основной ее недостаток заключается в том, что для работы со звуком требуется отдельная плата, и это, естественно, вызывает проблемы синхронизации.

Карта «Форвард»

Разработка российской фирмы Soft Lab. Данная карта позволяет при работе с медленными дисками записывать несжатое видео в несколько проходов. Другим интересным решением является возможность наложения проходящего видеосигнала на воспроизводимый AVI-файл.

Карта имеет компонентные (Y/C) и композитные входы, встроенный коммутатор входов. Звук пишется синхронно с видео. В новых версиях имеется вход внешней синхронизации.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

плата ввода-вывода – это… Что такое плата ввода-вывода?

плата ввода-вывода
input-output board

Большой англо-русский и русско-английский словарь. 2001.

  • плата VGA-PAL
  • плата гибридных ИС

Смотреть что такое “плата ввода-вывода” в других словарях:

  • Устройство ввода-вывода — Устройство ввода вывода  компонент типовой архитектуры ЭВМ, предоставляющий компьютеру возможность взаимодействия с внешним миром и, в частности, с пользователями и другими компьютерами. Подразделяются на: Устройство ввода Устройство вывода… …   Википедия

  • Устройства ввода-вывода — Компьютерное устройство ввода вывода  компонент типовой архитектуры ЭВМ, предоставляющее компьютеру возможность взаимодействия с внешним миром и, в частности, с пользователями и другими компьютерами. Устройства ввода/вывода Устройство ввода… …   Википедия

  • Устройство ввода/вывода — Компьютерное устройство ввода вывода  компонент типовой архитектуры ЭВМ, предоставляющее компьютеру возможность взаимодействия с внешним миром и, в частности, с пользователями и другими компьютерами. Устройства ввода/вывода Устройство ввода… …   Википедия

  • Указательное устройство ввода — Устройства ввода приборы для занесения (ввода) данных в компьютер во время его работы. Содержание 1 Разновидности устройств ввода 1.1 Устройства ввода графической информации …   Википедия

  • Указательные устройства ввода — Устройства ввода приборы для занесения (ввода) данных в компьютер во время его работы. Содержание 1 Разновидности устройств ввода 1.1 Устройства ввода графической информации …   Википедия

  • Устройства ввода — приборы для занесения (ввода) данных в компьютер во время его работы. Содержание 1 Разновидности устройств ввода 1.1 Устройства ввода графической информации …   Википедия

  • Устройство вывода — Устройства вывода  периферийные устройства, преобразующие результаты обработки цифровых машинных кодов в форму, удобную для восприятия человеком или пригодную для воздействия на исполнительные органы объекта управления. Содержание 1… …   Википедия

  • Процессорная плата — Материнская плата стандарта ATX (модель MSI K7T266 Pro2) Компоненты материнской платы Материнская плата (англ. motherboard, MB, также используется название англ. mainboard  главная плата; сленг. мама, мать, материнка)  это сложная многослойная… …   Википедия

  • Сетевая плата — (ISA) с разъёмами AUI (сверху) и …   Википедия

  • Материнская плата — стандарта ATX (модель MSI K7T266 Pro2) …   Википедия

  • Графическая плата — Видеокарта семейства GeForce 4, с кулером Видеокарта (известна также как графическая плата, графическая карта, видеоадаптер) (англ. videocard) устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.… …   Википедия


Цифровые платы ввода-вывода в DV-формате | Мир ПК

17.08.1999

Производитель
(www.pinnaclesys.com)
Pinnacle Systems
(www.pinnaclesys.com)
Pinnacle Systems
(www.pinnaclesys.com)
DPS
(www.dps.com)
Canopus
(www.canopuscorp.com)
ПродуктDV200DV300Sparc PlusDV-Raptor
Цена, долл.699899699799
ШинаPCI 2.0PCI 2.0PCIPCI 2.1
Аналоговый вход-выходНетНетНет1 x Composite (RCA)*
1 x S-Video (miniDIN)*
IEEE-13942 внешних
1 внутренний
2 внешних
1 внутренний
2 внешних
1 внутренний
1 внешний
DV-кодекПрограммныйПрограммныйПрограммныйПрограммный
ЗвукТолько DVТолько DVТолько DVТолько DV
UW-SCSIНетЕстьЕстьНет
ПОAdobe Premiere 5.1 LE MiroINSTANT DVToolsAdobe Premiere 5.1 LE MiroINSTANT DVToolsDPS Video Action 6.2Ulead Media Studio Pro 5.0
ПлатформаWindows 95/ 98/ NTWindows 95/ 98/ NT, MacWindows 95/ 98/ NTWindows 95/ 98/ NT
КомплектацияКабель i.Link, драйверы и ПО на CD-ROMКабель i. Link, драйверы и ПО на CD-ROMКабели i.Link, UW-SCSI, драйверы и ПО на CD-ROMКабели i.Link, S-Video, audio, драйверы и ПО на CD-ROM

Цифровые платы ввода-вывода в DV-формате

Платы ввода-вывода

Конфигурация

Платы ввода-вывода могут быть сконфигурированы и доступны с множеством вариантов ввода и вывода. Все они работают под управлением ОС реального времени с тактовой частотой 1 мсек.

Гарантия

На платы ввода-вывода предоставляется 2-летняя гарантия.

Физический

Прошивка

Окружающая среда

Выходы

Операционная система реального времени (тактовая частота 1 кГц)

Ввод / вывод с дискретизацией 1 кГц (1 мс)

TCP / IP Подключение сокета BSD / UDP (до 400 Гц)

Веб-сервер для конфигурации

Загрузчик для обновления прошивки по сети

Конфигурация

, программируемая в EEPROM

Статическая или DHCP-сетевая адресация

Сторожевой таймер

32-битный процессор ARM Cortex-M4 с FPU (TM4C1294)

8 x ADC 12 бит (программируемые 0-> 5, 0-> 10, -5-> +5 и -10 -> +10 В)

16 x АЦП 12 бит 3 В

84 GPIO (без гальванической развязки) с допуском на 5 В

3 x 32-битный счетчик

RJ45 Ethernet

USB Mini-B

Питание 5-28 В постоянного тока

от -40 ° C до 105 ° C работа

Рабочая влажность

TCP / IP и UDP с POE

USB HID

RS232 / RS422

CAN

Доступны различные платы. Изготовление досок по индивидуальному заказу занимает 4-6 недель.

Базовые знания цифрового ввода-вывода | КОНТЕК

В этом разделе в доступной форме объясняются аспекты цифрового ввода и вывода, от приложений и типов до характеристик интерфейсных схем.

Содержание

1. Что такое плата цифрового ввода-вывода?

Плата цифрового ввода / вывода – это интерфейсная плата, которая добавляет возможность ввода и вывода цифровых сигналов параллельно компьютеру.Использование цифрового устройства ввода / вывода позволяет контролировать (считывать) состояния измерительных устройств, а также реле и рабочих переключателей различных типов цепей управления. Помимо управления выходом для ламп, светодиодов, 7-сегментных дисплеев и реле, такие продукты также могут использоваться в качестве интерфейса для цифровой связи с контроллерами, такими как ПЛК (секвенсор).

2. Типы плат цифрового ввода / вывода и их применение

2-1. Изолированный оптопарой ввод / вывод тип

Этот тип обеспечивает изоляцию цепи ввода / вывода и логической схемы внутри платы с помощью оптопары.Передача сигнала (информации) с помощью света позволяет предотвратить влияние электрических помех, возникающих в рабочей цепи. Однако для управления оптопарой требуется внешний источник постоянного тока. Он используется для подключения рабочей цепи к слабым электрическим устройствам, использующим от 5 до 48 В постоянного тока, таким как цифровые переключатели и индикаторы.

Изоляция цепи ввода / вывода и логической схемы внутри платы с помощью оптопары

2-1-1. Высокоскоростной ввод / вывод с изолированной оптопарой типа

Этот тип обеспечивает более высокую скорость передачи сигнала за счет использования высокоскоростной оптопары в качестве изолирующего элемента.Этот тип используется, когда требуется высокоскоростной ввод и вывод.

2-1-2. Высокоскоростной тип ввода / вывода с изолированной оптопарой и встроенным источником питания

Эта внутренняя логическая схема оснащена изолированным источником постоянного тока. Поскольку питание подается на приводные и рабочие схемы оптопары, этот тип полезен, когда питание не может быть подано.

2-2. Контактный выход типа

Этот тип использует реле в выходной цепи. Логическая цепь и выходная цепь внутри платы изолированы этим контактом реле.Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного тока (переменного тока). Используйте этот тип с рабочими цепями переменного тока или для прямого управления мощными электрическими устройствами, использующими более 48 В постоянного тока.

Реле используется в выходной цепи

2-3. Неизолированный ввод / вывод типа

Этот тип обеспечивает прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции. По сравнению с типами ввода-вывода, изолированными от оптопары, этот тип обеспечивает более высокую скорость отклика.Однако, поскольку он чувствителен к электрическим помехам, этот тип подходит для сред с благоприятными шумовыми характеристиками и когда можно сократить длину проводки. Используйте этот тип для устройств с цепями ввода-вывода 5 В / 3,3 В постоянного тока и устройств TTL / LVTTL, включая небольшие реле и контроллеры.

Прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции

2-3-1. Двунаправленный ввод / вывод типа

Этот тип обеспечивает прямое соединение без изоляции между логической схемой внутри платы и i8255 PPI или эквивалентной схемой двунаправленного ввода / вывода.Использование программы позволяет изменять количество входов и выходов в 8-балльных единицах. Используйте этот тип продукта при подключении к оборудованию, требующему двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (3,3 В постоянного тока).

3. Выходная цепь

Выходные цепи для цифровых входов и выходов подразделяются на следующие типы в зависимости от применения и электрических различий.

3-1. Транзисторный выход (бесконтактный выход)

Используя транзистор, который функционирует как полупроводниковый прибор, эта выходная схема может управлять и открывать / закрывать нагрузки постоянного тока.Этот тип выхода называется бесконтактным выходом, потому что в нем нет реального контакта, в отличие от контактного выхода.

3-1-1. Изолированный оптопарой выход с открытым коллектором (токовый сток)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе приемника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от нагрузки к выходной клемме.Этот выход используется для отправки сигналов на типичные слабые электрические устройства с напряжением от 12 до 48 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым

3-1-2. Изолированный оптопарой выход (тип источника тока и отрицательный общий тип)

В этой выходной цепи эмиттер выходного транзистора становится выходной клеммой. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе источника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от выходной клеммы к нагрузке.Этот выход используется для отправки сигналов на слабые электрические устройства с напряжением от 12 до 48 В постоянного тока и является предпочтительным типом источника в европейских странах, поскольку он обеспечивает высокую безопасность в отношении замыканий на землю.

Выходная цепь, в которой эмиттер выходного транзистора становится выходной клеммой

3-1-3. Неизолированный выход с открытым коллектором TTL (отрицательная логика)

С этой выходной схемой коллектор выходного транзистора становится выходной клеммой, состояние – разомкнуто, а сторона входной схемы подтягивается. Внутренняя логика – это отрицательная логика: «Низкий (короткий): 1, Высокий (открытый): 0». Этот выход используется для отправки сигналов устройствам с входными цепями TTL и устройствам 5 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние открыто

3-1-4. Изолированный оптопарой выход уровня TTL (отрицательная логика)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой. Внутренняя логика – это отрицательная логика: «Низкий: 1, Высокий: 0».«Этот выход используется, когда проводка рабочих цепей устройств с входными цепями TTL и устройств 5 В постоянного тока становится слишком длинной или для изоляции таких устройств.

Выходная цепь, в которой эмиттер выходного транзистора, изолированный оптопарой, становится выходной клеммой

3-2. Контактный выход (геркон)

Эта выходная цепь, в которой используется релейный контакт, изолирована от внутренней логической схемы. Цепь также называется герконовым выходом, потому что, используя настоящий контакт, она приводит в действие и размыкает / замыкает нагрузку.Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного (переменного тока), а также постоянного тока. Этот выход используется с переменным током (AC) или для отправки сигналов на сильные электрические устройства, использующие более 48 В постоянного тока.

Выходная цепь изолирована внутренней логической цепью с помощью релейного контакта

4. Входная цепь

Входные цепи для цифровых входов и выходов подразделяются на следующие типы.

4-1.Вход постоянного тока

Эта входная цепь может быть подключена к таким контактным выходным цепям, как транзисторные выходы постоянного тока или рабочие цепи постоянного тока.

4-1-1. Изолированный оптопарой вход (тип, совместимый с выходом стока тока)

Это входная цепь с катодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы стокового типа и релейные переключатели. Внутренняя логика: «ВКЛ (короткое замыкание): 1, ВЫКЛ (разомкнутое состояние): 0.«Входной терминал представляет собой терминал типа источника, который питает электрический ток. Этот тип используется для ввода сигналов от типичных слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной катода оптопары в качестве входной клеммы

4-1-2. Изолированный оптопарой вход (тип, совместимый с выходом источника тока, и отрицательный общий тип)

Это входная цепь с анодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы истокового типа и релейные ключи.Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». Входной терминал – это терминал типа «сток», который принимает электрический ток. Это предпочтительный тип в европейских странах, поскольку он обеспечивает высокую безопасность при замыканиях на землю. Этот тип используется для ввода сигналов от слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной анода оптопары в качестве входной клеммы

4-1-3. Неизолированный вход уровня TTL (отрицательная логика)

С этой входной схемой, подтянутой к 5 В постоянного тока, база транзистора становится входной клеммой.Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот тип используется для ввода сигналов от устройств с выходными цепями TTL и устройств 5 В постоянного тока.

Входная цепь подтянута при 5 В постоянного тока с базой транзистора в качестве входной клеммы

4-1-4. Изолированный оптопарой вход уровня TTL (отрицательная логика)

Это входная цепь с катодом оптопары в качестве входной клеммы. Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот вход используется, когда монтажные схемы рабочих цепей устройств с выходными цепями TTL и устройств 5 В постоянного тока становятся слишком длинными или для изоляции таких устройств.

Входная цепь с катодом оптопары в качестве входной клеммы

5. Цепь двунаправленного ввода-вывода

5-1. Неизолированный вход / выход уровня TTL / LVTTL (положительная логика)

Это схема ввода-вывода i8255 PPI (или эквивалентная). Внутренняя логика – это положительная логика: «Низкий (короткий): 0, Высокий (разомкнутый): 1.» Используйте этот тип продукта при подключении к сигнальным входам / выходам от оборудования со схемами ввода / вывода TTL, оборудования 5 В постоянного тока или оборудования, которое требует двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (5 В постоянного тока).

i8255 PPI (или эквивалент) Схема ввода / вывода

6. Подсказки по выбору

ВАРИАНТ 1 Выполнение релейного управления на плате цифровых выходов

При управлении реле ВКЛ / ВЫКЛ количество устройств обычно становится количеством необходимых выходов. Для управления 10 реле выберите плату с 10 или более выходами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

ВАРИАНТ 2 Контрольные переключатели на плате цифровых входов

При мониторинге состояния ВКЛ / ВЫКЛ переключателей количество устройств обычно становится необходимым количеством входов. Чтобы контролировать 20 переключателей, выберите плату с 20 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 3 Управление 7-сегментным дисплеем с вводом двоично-десятичных / двоичных данных с платы цифрового вывода

ВАРИАНТ 4 Ввод двоично-десятичных / двоичных данных с цифровых переключателей на плате цифрового ввода

Для типичных десятичных и шестнадцатеричных типов обычно требуется 4-битный (4-точечный) вывод и ввод для 1 цифры. При использовании 3-значных, 7-сегментных устройств отображения или цифровых переключателей выберите плату с как минимум 12 входами и выходами (4 точки × 3 цифры).

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 5 Абсолютный датчик вращения (выход двоичных данных)

Обычно количество входов зависит от разрешения на один оборот. Например, для разрешения 256 на один оборот будут выводиться 8-битные (256 = 28) двоичные данные.Выберите плату с 8 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

Базовые знания цифрового ввода-вывода | КОНТЕК

В этом разделе в доступной форме объясняются аспекты цифрового ввода и вывода, от приложений и типов до характеристик интерфейсных схем.

Содержание

1. Что такое плата цифрового ввода-вывода?

Плата цифрового ввода / вывода – это интерфейсная плата, которая добавляет возможность ввода и вывода цифровых сигналов параллельно компьютеру. Использование цифрового устройства ввода / вывода позволяет контролировать (считывать) состояния измерительных устройств, а также реле и рабочих переключателей различных типов цепей управления. Помимо управления выходом для ламп, светодиодов, 7-сегментных дисплеев и реле, такие продукты также могут использоваться в качестве интерфейса для цифровой связи с контроллерами, такими как ПЛК (секвенсор).

2. Типы плат цифрового ввода / вывода и их применение

2-1. Изолированный оптопарой ввод / вывод тип

Этот тип обеспечивает изоляцию цепи ввода / вывода и логической схемы внутри платы с помощью оптопары. Передача сигнала (информации) с помощью света позволяет предотвратить влияние электрических помех, возникающих в рабочей цепи. Однако для управления оптопарой требуется внешний источник постоянного тока. Он используется для подключения рабочей цепи к слабым электрическим устройствам, использующим от 5 до 48 В постоянного тока, таким как цифровые переключатели и индикаторы.

Изоляция цепи ввода / вывода и логической схемы внутри платы с помощью оптопары

2-1-1. Высокоскоростной ввод / вывод с изолированной оптопарой типа

Этот тип обеспечивает более высокую скорость передачи сигнала за счет использования высокоскоростной оптопары в качестве изолирующего элемента. Этот тип используется, когда требуется высокоскоростной ввод и вывод.

2-1-2. Высокоскоростной тип ввода / вывода с изолированной оптопарой и встроенным источником питания

Эта внутренняя логическая схема оснащена изолированным источником постоянного тока.Поскольку питание подается на приводные и рабочие схемы оптопары, этот тип полезен, когда питание не может быть подано.

2-2. Контактный выход типа

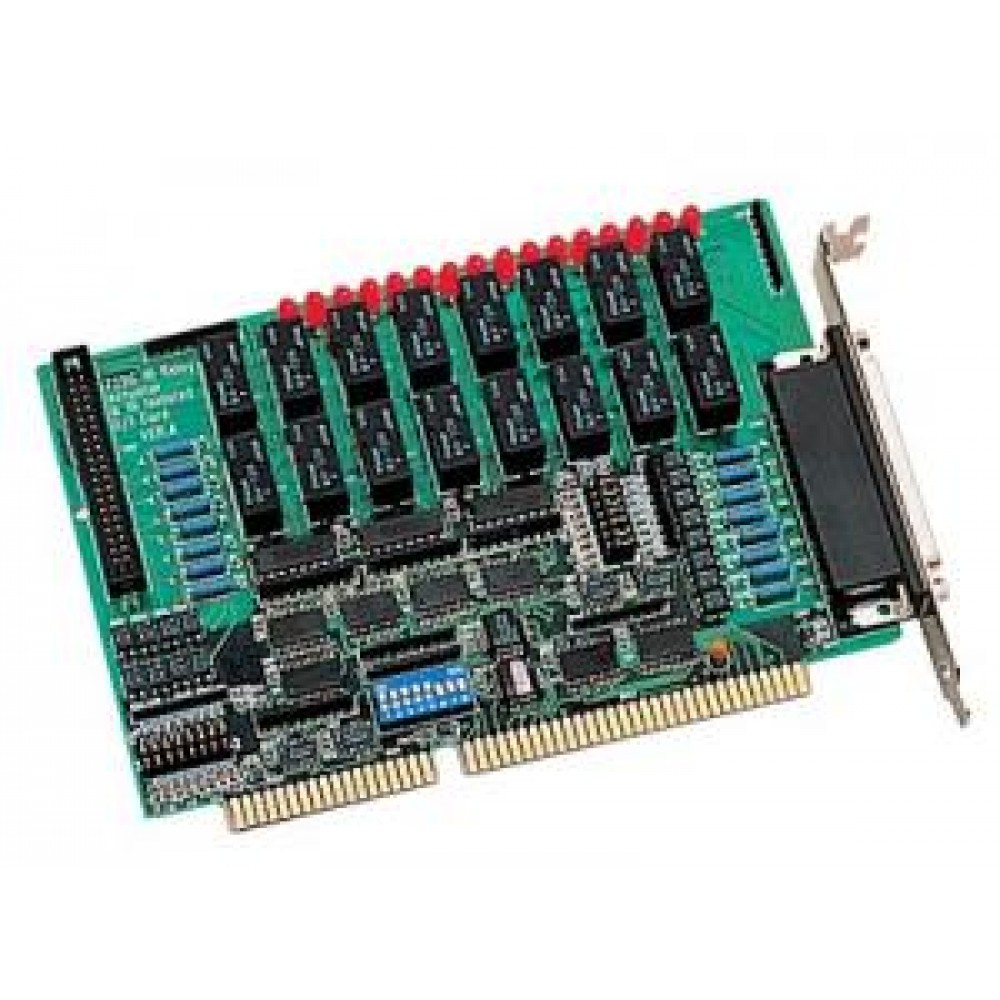

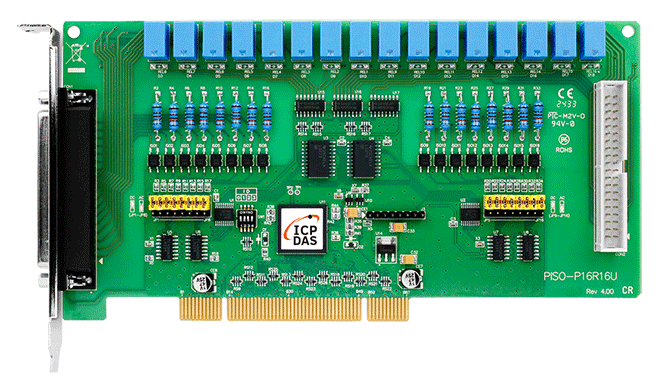

Этот тип использует реле в выходной цепи. Логическая цепь и выходная цепь внутри платы изолированы этим контактом реле. Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного тока (переменного тока). Используйте этот тип с рабочими цепями переменного тока или для прямого управления мощными электрическими устройствами, использующими более 48 В постоянного тока.

Реле используется в выходной цепи

2-3. Неизолированный ввод / вывод типа

Этот тип обеспечивает прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции. По сравнению с типами ввода-вывода, изолированными от оптопары, этот тип обеспечивает более высокую скорость отклика. Однако, поскольку он чувствителен к электрическим помехам, этот тип подходит для сред с благоприятными шумовыми характеристиками и когда можно сократить длину проводки. Используйте этот тип для устройств с 5 В постоянного тока / 3.Цепи ввода / вывода 3 В постоянного тока и устройства TTL / LVTTL, включая небольшие реле и контроллеры.

Прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции

2-3-1. Двунаправленный ввод / вывод типа

Этот тип обеспечивает прямое соединение без изоляции между логической схемой внутри платы и i8255 PPI или эквивалентной схемой двунаправленного ввода / вывода. Использование программы позволяет изменять количество входов и выходов в 8-балльных единицах.Используйте этот тип продукта при подключении к оборудованию, требующему двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (3,3 В постоянного тока).

3. Выходная цепь

Выходные цепи для цифровых входов и выходов подразделяются на следующие типы в зависимости от применения и электрических различий.

3-1. Транзисторный выход (бесконтактный выход)

Используя транзистор, который функционирует как полупроводниковый прибор, эта выходная схема может управлять и открывать / закрывать нагрузки постоянного тока.Этот тип выхода называется бесконтактным выходом, потому что в нем нет реального контакта, в отличие от контактного выхода.

3-1-1. Изолированный оптопарой выход с открытым коллектором (токовый сток)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе приемника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от нагрузки к выходной клемме.Этот выход используется для отправки сигналов на типичные слабые электрические устройства с напряжением от 12 до 48 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым

3-1-2. Изолированный оптопарой выход (тип источника тока и отрицательный общий тип)

В этой выходной цепи эмиттер выходного транзистора становится выходной клеммой. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе источника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от выходной клеммы к нагрузке.Этот выход используется для отправки сигналов на слабые электрические устройства с напряжением от 12 до 48 В постоянного тока и является предпочтительным типом источника в европейских странах, поскольку он обеспечивает высокую безопасность в отношении замыканий на землю.

Выходная цепь, в которой эмиттер выходного транзистора становится выходной клеммой

3-1-3. Неизолированный выход с открытым коллектором TTL (отрицательная логика)

С этой выходной схемой коллектор выходного транзистора становится выходной клеммой, состояние – разомкнуто, а сторона входной схемы подтягивается.Внутренняя логика – это отрицательная логика: «Низкий (короткий): 1, Высокий (открытый): 0». Этот выход используется для отправки сигналов устройствам с входными цепями TTL и устройствам 5 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние открыто

3-1-4. Изолированный оптопарой выход уровня TTL (отрицательная логика)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой. Внутренняя логика – это отрицательная логика: «Низкий: 1, Высокий: 0». «Этот выход используется, когда проводка рабочих цепей устройств с входными цепями TTL и устройств 5 В постоянного тока становится слишком длинной или для изоляции таких устройств.

Выходная цепь, в которой эмиттер выходного транзистора, изолированный оптопарой, становится выходной клеммой

3-2. Контактный выход (геркон)

Эта выходная цепь, в которой используется релейный контакт, изолирована от внутренней логической схемы. Цепь также называется герконовым выходом, потому что, используя настоящий контакт, она приводит в действие и размыкает / замыкает нагрузку.Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного (переменного тока), а также постоянного тока. Этот выход используется с переменным током (AC) или для отправки сигналов на сильные электрические устройства, использующие более 48 В постоянного тока.

Выходная цепь изолирована внутренней логической цепью с помощью релейного контакта

4. Входная цепь

Входные цепи для цифровых входов и выходов подразделяются на следующие типы.

4-1.Вход постоянного тока

Эта входная цепь может быть подключена к таким контактным выходным цепям, как транзисторные выходы постоянного тока или рабочие цепи постоянного тока.

4-1-1. Изолированный оптопарой вход (тип, совместимый с выходом стока тока)

Это входная цепь с катодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы стокового типа и релейные переключатели. Внутренняя логика: «ВКЛ (короткое замыкание): 1, ВЫКЛ (разомкнутое состояние): 0.«Входной терминал представляет собой терминал типа источника, который питает электрический ток. Этот тип используется для ввода сигналов от типичных слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной катода оптопары в качестве входной клеммы

4-1-2.
Изолированный оптопарой вход (тип, совместимый с выходом источника тока, и отрицательный общий тип)

Это входная цепь с анодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы истокового типа и релейные ключи.Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». Входной терминал – это терминал типа «сток», который принимает электрический ток. Это предпочтительный тип в европейских странах, поскольку он обеспечивает высокую безопасность при замыканиях на землю. Этот тип используется для ввода сигналов от слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной анода оптопары в качестве входной клеммы

4-1-3. Неизолированный вход уровня TTL (отрицательная логика)

С этой входной схемой, подтянутой к 5 В постоянного тока, база транзистора становится входной клеммой.Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот тип используется для ввода сигналов от устройств с выходными цепями TTL и устройств 5 В постоянного тока.

Входная цепь подтянута при 5 В постоянного тока с базой транзистора в качестве входной клеммы

4-1-4. Изолированный оптопарой вход уровня TTL (отрицательная логика)

Это входная цепь с катодом оптопары в качестве входной клеммы. Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот вход используется, когда монтажные схемы рабочих цепей устройств с выходными цепями TTL и устройств 5 В постоянного тока становятся слишком длинными или для изоляции таких устройств.

Входная цепь с катодом оптопары в качестве входной клеммы

5. Цепь двунаправленного ввода-вывода

5-1. Неизолированный вход / выход уровня TTL / LVTTL (положительная логика)

Это схема ввода-вывода i8255 PPI (или эквивалентная). Внутренняя логика – это положительная логика: «Низкий (короткий): 0, Высокий (разомкнутый): 1. » Используйте этот тип продукта при подключении к сигнальным входам / выходам от оборудования со схемами ввода / вывода TTL, оборудования 5 В постоянного тока или оборудования, которое требует двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (5 В постоянного тока).

i8255 PPI (или эквивалент) Схема ввода / вывода

6. Подсказки по выбору

ВАРИАНТ 1 Выполнение релейного управления на плате цифровых выходов

При управлении реле ВКЛ / ВЫКЛ количество устройств обычно становится количеством необходимых выходов. Для управления 10 реле выберите плату с 10 или более выходами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

ВАРИАНТ 2 Контрольные переключатели на плате цифровых входов

При мониторинге состояния ВКЛ / ВЫКЛ переключателей количество устройств обычно становится необходимым количеством входов. Чтобы контролировать 20 переключателей, выберите плату с 20 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 3 Управление 7-сегментным дисплеем с вводом двоично-десятичных / двоичных данных с платы цифрового вывода

ВАРИАНТ 4 Ввод двоично-десятичных / двоичных данных с цифровых переключателей на плате цифрового ввода

Для типичных десятичных и шестнадцатеричных типов обычно требуется 4-битный (4-точечный) вывод и ввод для 1 цифры. При использовании 3-значных, 7-сегментных устройств отображения или цифровых переключателей выберите плату с как минимум 12 входами и выходами (4 точки × 3 цифры).

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 5 Абсолютный датчик вращения (выход двоичных данных)

Обычно количество входов зависит от разрешения на один оборот. Например, для разрешения 256 на один оборот будут выводиться 8-битные (256 = 28) двоичные данные.Выберите плату с 8 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

Базовые знания цифрового ввода-вывода | КОНТЕК

В этом разделе в доступной форме объясняются аспекты цифрового ввода и вывода, от приложений и типов до характеристик интерфейсных схем.

Содержание

1. Что такое плата цифрового ввода-вывода?

Плата цифрового ввода / вывода – это интерфейсная плата, которая добавляет возможность ввода и вывода цифровых сигналов параллельно компьютеру. Использование цифрового устройства ввода / вывода позволяет контролировать (считывать) состояния измерительных устройств, а также реле и рабочих переключателей различных типов цепей управления. Помимо управления выходом для ламп, светодиодов, 7-сегментных дисплеев и реле, такие продукты также могут использоваться в качестве интерфейса для цифровой связи с контроллерами, такими как ПЛК (секвенсор).

2. Типы плат цифрового ввода / вывода и их применение

2-1. Изолированный оптопарой ввод / вывод тип

Этот тип обеспечивает изоляцию цепи ввода / вывода и логической схемы внутри платы с помощью оптопары. Передача сигнала (информации) с помощью света позволяет предотвратить влияние электрических помех, возникающих в рабочей цепи. Однако для управления оптопарой требуется внешний источник постоянного тока. Он используется для подключения рабочей цепи к слабым электрическим устройствам, использующим от 5 до 48 В постоянного тока, таким как цифровые переключатели и индикаторы.

Изоляция цепи ввода / вывода и логической схемы внутри платы с помощью оптопары

2-1-1. Высокоскоростной ввод / вывод с изолированной оптопарой типа

Этот тип обеспечивает более высокую скорость передачи сигнала за счет использования высокоскоростной оптопары в качестве изолирующего элемента. Этот тип используется, когда требуется высокоскоростной ввод и вывод.

2-1-2. Высокоскоростной тип ввода / вывода с изолированной оптопарой и встроенным источником питания

Эта внутренняя логическая схема оснащена изолированным источником постоянного тока.Поскольку питание подается на приводные и рабочие схемы оптопары, этот тип полезен, когда питание не может быть подано.

2-2. Контактный выход типа

Этот тип использует реле в выходной цепи. Логическая цепь и выходная цепь внутри платы изолированы этим контактом реле. Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного тока (переменного тока). Используйте этот тип с рабочими цепями переменного тока или для прямого управления мощными электрическими устройствами, использующими более 48 В постоянного тока.

Реле используется в выходной цепи

2-3. Неизолированный ввод / вывод типа

Этот тип обеспечивает прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции. По сравнению с типами ввода-вывода, изолированными от оптопары, этот тип обеспечивает более высокую скорость отклика. Однако, поскольку он чувствителен к электрическим помехам, этот тип подходит для сред с благоприятными шумовыми характеристиками и когда можно сократить длину проводки. Используйте этот тип для устройств с 5 В постоянного тока / 3. Цепи ввода / вывода 3 В постоянного тока и устройства TTL / LVTTL, включая небольшие реле и контроллеры.

Прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции

2-3-1. Двунаправленный ввод / вывод типа

Этот тип обеспечивает прямое соединение без изоляции между логической схемой внутри платы и i8255 PPI или эквивалентной схемой двунаправленного ввода / вывода. Использование программы позволяет изменять количество входов и выходов в 8-балльных единицах.Используйте этот тип продукта при подключении к оборудованию, требующему двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (3,3 В постоянного тока).

3. Выходная цепь

Выходные цепи для цифровых входов и выходов подразделяются на следующие типы в зависимости от применения и электрических различий.

3-1. Транзисторный выход (бесконтактный выход)

Используя транзистор, который функционирует как полупроводниковый прибор, эта выходная схема может управлять и открывать / закрывать нагрузки постоянного тока.Этот тип выхода называется бесконтактным выходом, потому что в нем нет реального контакта, в отличие от контактного выхода.

3-1-1. Изолированный оптопарой выход с открытым коллектором (токовый сток)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе приемника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от нагрузки к выходной клемме.Этот выход используется для отправки сигналов на типичные слабые электрические устройства с напряжением от 12 до 48 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым

3-1-2. Изолированный оптопарой выход (тип источника тока и отрицательный общий тип)

В этой выходной цепи эмиттер выходного транзистора становится выходной клеммой. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе источника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от выходной клеммы к нагрузке.Этот выход используется для отправки сигналов на слабые электрические устройства с напряжением от 12 до 48 В постоянного тока и является предпочтительным типом источника в европейских странах, поскольку он обеспечивает высокую безопасность в отношении замыканий на землю.

Выходная цепь, в которой эмиттер выходного транзистора становится выходной клеммой

3-1-3. Неизолированный выход с открытым коллектором TTL (отрицательная логика)

С этой выходной схемой коллектор выходного транзистора становится выходной клеммой, состояние – разомкнуто, а сторона входной схемы подтягивается.Внутренняя логика – это отрицательная логика: «Низкий (короткий): 1, Высокий (открытый): 0». Этот выход используется для отправки сигналов устройствам с входными цепями TTL и устройствам 5 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние открыто

3-1-4. Изолированный оптопарой выход уровня TTL (отрицательная логика)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой. Внутренняя логика – это отрицательная логика: «Низкий: 1, Высокий: 0».«Этот выход используется, когда проводка рабочих цепей устройств с входными цепями TTL и устройств 5 В постоянного тока становится слишком длинной или для изоляции таких устройств.

Выходная цепь, в которой эмиттер выходного транзистора, изолированный оптопарой, становится выходной клеммой

3-2. Контактный выход (геркон)

Эта выходная цепь, в которой используется релейный контакт, изолирована от внутренней логической схемы. Цепь также называется герконовым выходом, потому что, используя настоящий контакт, она приводит в действие и размыкает / замыкает нагрузку. Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного (переменного тока), а также постоянного тока. Этот выход используется с переменным током (AC) или для отправки сигналов на сильные электрические устройства, использующие более 48 В постоянного тока.

Выходная цепь изолирована внутренней логической цепью с помощью релейного контакта

4. Входная цепь

Входные цепи для цифровых входов и выходов подразделяются на следующие типы.

4-1.Вход постоянного тока

Эта входная цепь может быть подключена к таким контактным выходным цепям, как транзисторные выходы постоянного тока или рабочие цепи постоянного тока.

4-1-1. Изолированный оптопарой вход (тип, совместимый с выходом стока тока)

Это входная цепь с катодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы стокового типа и релейные переключатели. Внутренняя логика: «ВКЛ (короткое замыкание): 1, ВЫКЛ (разомкнутое состояние): 0.«Входной терминал представляет собой терминал типа источника, который питает электрический ток. Этот тип используется для ввода сигналов от типичных слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной катода оптопары в качестве входной клеммы

4-1-2. Изолированный оптопарой вход (тип, совместимый с выходом источника тока, и отрицательный общий тип)

Это входная цепь с анодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы истокового типа и релейные ключи.Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». Входной терминал – это терминал типа «сток», который принимает электрический ток. Это предпочтительный тип в европейских странах, поскольку он обеспечивает высокую безопасность при замыканиях на землю. Этот тип используется для ввода сигналов от слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной анода оптопары в качестве входной клеммы

4-1-3. Неизолированный вход уровня TTL (отрицательная логика)

С этой входной схемой, подтянутой к 5 В постоянного тока, база транзистора становится входной клеммой.Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот тип используется для ввода сигналов от устройств с выходными цепями TTL и устройств 5 В постоянного тока.

Входная цепь подтянута при 5 В постоянного тока с базой транзистора в качестве входной клеммы

4-1-4. Изолированный оптопарой вход уровня TTL (отрицательная логика)

Это входная цепь с катодом оптопары в качестве входной клеммы. Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот вход используется, когда монтажные схемы рабочих цепей устройств с выходными цепями TTL и устройств 5 В постоянного тока становятся слишком длинными или для изоляции таких устройств.

Входная цепь с катодом оптопары в качестве входной клеммы

5. Цепь двунаправленного ввода-вывода

5-1. Неизолированный вход / выход уровня TTL / LVTTL (положительная логика)

Это схема ввода-вывода i8255 PPI (или эквивалентная). Внутренняя логика – это положительная логика: «Низкий (короткий): 0, Высокий (разомкнутый): 1.» Используйте этот тип продукта при подключении к сигнальным входам / выходам от оборудования со схемами ввода / вывода TTL, оборудования 5 В постоянного тока или оборудования, которое требует двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (5 В постоянного тока).

i8255 PPI (или эквивалент) Схема ввода / вывода

6. Подсказки по выбору

ВАРИАНТ 1 Выполнение релейного управления на плате цифровых выходов

При управлении реле ВКЛ / ВЫКЛ количество устройств обычно становится количеством необходимых выходов. Для управления 10 реле выберите плату с 10 или более выходами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

ВАРИАНТ 2 Контрольные переключатели на плате цифровых входов

При мониторинге состояния ВКЛ / ВЫКЛ переключателей количество устройств обычно становится необходимым количеством входов. Чтобы контролировать 20 переключателей, выберите плату с 20 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 3 Управление 7-сегментным дисплеем с вводом двоично-десятичных / двоичных данных с платы цифрового вывода

ВАРИАНТ 4 Ввод двоично-десятичных / двоичных данных с цифровых переключателей на плате цифрового ввода

Для типичных десятичных и шестнадцатеричных типов обычно требуется 4-битный (4-точечный) вывод и ввод для 1 цифры. При использовании 3-значных, 7-сегментных устройств отображения или цифровых переключателей выберите плату с как минимум 12 входами и выходами (4 точки × 3 цифры).

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 5 Абсолютный датчик вращения (выход двоичных данных)

Обычно количество входов зависит от разрешения на один оборот. Например, для разрешения 256 на один оборот будут выводиться 8-битные (256 = 28) двоичные данные.Выберите плату с 8 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

Базовые знания цифрового ввода-вывода | КОНТЕК

В этом разделе в доступной форме объясняются аспекты цифрового ввода и вывода, от приложений и типов до характеристик интерфейсных схем.

Содержание

1. Что такое плата цифрового ввода-вывода?

Плата цифрового ввода / вывода – это интерфейсная плата, которая добавляет возможность ввода и вывода цифровых сигналов параллельно компьютеру. Использование цифрового устройства ввода / вывода позволяет контролировать (считывать) состояния измерительных устройств, а также реле и рабочих переключателей различных типов цепей управления. Помимо управления выходом для ламп, светодиодов, 7-сегментных дисплеев и реле, такие продукты также могут использоваться в качестве интерфейса для цифровой связи с контроллерами, такими как ПЛК (секвенсор).

2. Типы плат цифрового ввода / вывода и их применение

2-1. Изолированный оптопарой ввод / вывод тип

Этот тип обеспечивает изоляцию цепи ввода / вывода и логической схемы внутри платы с помощью оптопары. Передача сигнала (информации) с помощью света позволяет предотвратить влияние электрических помех, возникающих в рабочей цепи. Однако для управления оптопарой требуется внешний источник постоянного тока. Он используется для подключения рабочей цепи к слабым электрическим устройствам, использующим от 5 до 48 В постоянного тока, таким как цифровые переключатели и индикаторы.

Изоляция цепи ввода / вывода и логической схемы внутри платы с помощью оптопары

2-1-1. Высокоскоростной ввод / вывод с изолированной оптопарой типа

Этот тип обеспечивает более высокую скорость передачи сигнала за счет использования высокоскоростной оптопары в качестве изолирующего элемента. Этот тип используется, когда требуется высокоскоростной ввод и вывод.

2-1-2. Высокоскоростной тип ввода / вывода с изолированной оптопарой и встроенным источником питания

Эта внутренняя логическая схема оснащена изолированным источником постоянного тока.Поскольку питание подается на приводные и рабочие схемы оптопары, этот тип полезен, когда питание не может быть подано.

2-2. Контактный выход типа

Этот тип использует реле в выходной цепи. Логическая цепь и выходная цепь внутри платы изолированы этим контактом реле. Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного тока (переменного тока). Используйте этот тип с рабочими цепями переменного тока или для прямого управления мощными электрическими устройствами, использующими более 48 В постоянного тока.

Реле используется в выходной цепи

2-3. Неизолированный ввод / вывод типа

Этот тип обеспечивает прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции. По сравнению с типами ввода-вывода, изолированными от оптопары, этот тип обеспечивает более высокую скорость отклика. Однако, поскольку он чувствителен к электрическим помехам, этот тип подходит для сред с благоприятными шумовыми характеристиками и когда можно сократить длину проводки. Используйте этот тип для устройств с 5 В постоянного тока / 3.Цепи ввода / вывода 3 В постоянного тока и устройства TTL / LVTTL, включая небольшие реле и контроллеры.

Прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции

2-3-1. Двунаправленный ввод / вывод типа

Этот тип обеспечивает прямое соединение без изоляции между логической схемой внутри платы и i8255 PPI или эквивалентной схемой двунаправленного ввода / вывода. Использование программы позволяет изменять количество входов и выходов в 8-балльных единицах.Используйте этот тип продукта при подключении к оборудованию, требующему двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (3,3 В постоянного тока).

3. Выходная цепь

Выходные цепи для цифровых входов и выходов подразделяются на следующие типы в зависимости от применения и электрических различий.

3-1. Транзисторный выход (бесконтактный выход)

Используя транзистор, который функционирует как полупроводниковый прибор, эта выходная схема может управлять и открывать / закрывать нагрузки постоянного тока.Этот тип выхода называется бесконтактным выходом, потому что в нем нет реального контакта, в отличие от контактного выхода.

3-1-1. Изолированный оптопарой выход с открытым коллектором (токовый сток)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе приемника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от нагрузки к выходной клемме.Этот выход используется для отправки сигналов на типичные слабые электрические устройства с напряжением от 12 до 48 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым

3-1-2. Изолированный оптопарой выход (тип источника тока и отрицательный общий тип)

В этой выходной цепи эмиттер выходного транзистора становится выходной клеммой. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе источника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от выходной клеммы к нагрузке.Этот выход используется для отправки сигналов на слабые электрические устройства с напряжением от 12 до 48 В постоянного тока и является предпочтительным типом источника в европейских странах, поскольку он обеспечивает высокую безопасность в отношении замыканий на землю.

Выходная цепь, в которой эмиттер выходного транзистора становится выходной клеммой

3-1-3. Неизолированный выход с открытым коллектором TTL (отрицательная логика)

С этой выходной схемой коллектор выходного транзистора становится выходной клеммой, состояние – разомкнуто, а сторона входной схемы подтягивается. Внутренняя логика – это отрицательная логика: «Низкий (короткий): 1, Высокий (открытый): 0». Этот выход используется для отправки сигналов устройствам с входными цепями TTL и устройствам 5 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние открыто

3-1-4. Изолированный оптопарой выход уровня TTL (отрицательная логика)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой. Внутренняя логика – это отрицательная логика: «Низкий: 1, Высокий: 0».«Этот выход используется, когда проводка рабочих цепей устройств с входными цепями TTL и устройств 5 В постоянного тока становится слишком длинной или для изоляции таких устройств.

Выходная цепь, в которой эмиттер выходного транзистора, изолированный оптопарой, становится выходной клеммой

3-2. Контактный выход (геркон)

Эта выходная цепь, в которой используется релейный контакт, изолирована от внутренней логической схемы. Цепь также называется герконовым выходом, потому что, используя настоящий контакт, она приводит в действие и размыкает / замыкает нагрузку.Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного (переменного тока), а также постоянного тока. Этот выход используется с переменным током (AC) или для отправки сигналов на сильные электрические устройства, использующие более 48 В постоянного тока.

Выходная цепь изолирована внутренней логической цепью с помощью релейного контакта

4. Входная цепь

Входные цепи для цифровых входов и выходов подразделяются на следующие типы.

4-1.Вход постоянного тока

Эта входная цепь может быть подключена к таким контактным выходным цепям, как транзисторные выходы постоянного тока или рабочие цепи постоянного тока.

4-1-1. Изолированный оптопарой вход (тип, совместимый с выходом стока тока)

Это входная цепь с катодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы стокового типа и релейные переключатели. Внутренняя логика: «ВКЛ (короткое замыкание): 1, ВЫКЛ (разомкнутое состояние): 0.«Входной терминал представляет собой терминал типа источника, который питает электрический ток. Этот тип используется для ввода сигналов от типичных слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной катода оптопары в качестве входной клеммы

4-1-2. Изолированный оптопарой вход (тип, совместимый с выходом источника тока, и отрицательный общий тип)

Это входная цепь с анодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы истокового типа и релейные ключи.Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». Входной терминал – это терминал типа «сток», который принимает электрический ток. Это предпочтительный тип в европейских странах, поскольку он обеспечивает высокую безопасность при замыканиях на землю. Этот тип используется для ввода сигналов от слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной анода оптопары в качестве входной клеммы

4-1-3. Неизолированный вход уровня TTL (отрицательная логика)

С этой входной схемой, подтянутой к 5 В постоянного тока, база транзистора становится входной клеммой.Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот тип используется для ввода сигналов от устройств с выходными цепями TTL и устройств 5 В постоянного тока.

Входная цепь подтянута при 5 В постоянного тока с базой транзистора в качестве входной клеммы

4-1-4. Изолированный оптопарой вход уровня TTL (отрицательная логика)

Это входная цепь с катодом оптопары в качестве входной клеммы. Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот вход используется, когда монтажные схемы рабочих цепей устройств с выходными цепями TTL и устройств 5 В постоянного тока становятся слишком длинными или для изоляции таких устройств.

Входная цепь с катодом оптопары в качестве входной клеммы

5. Цепь двунаправленного ввода-вывода

5-1. Неизолированный вход / выход уровня TTL / LVTTL (положительная логика)

Это схема ввода-вывода i8255 PPI (или эквивалентная). Внутренняя логика – это положительная логика: «Низкий (короткий): 0, Высокий (разомкнутый): 1.» Используйте этот тип продукта при подключении к сигнальным входам / выходам от оборудования со схемами ввода / вывода TTL, оборудования 5 В постоянного тока или оборудования, которое требует двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (5 В постоянного тока).

i8255 PPI (или эквивалент) Схема ввода / вывода

6. Подсказки по выбору

ВАРИАНТ 1 Выполнение релейного управления на плате цифровых выходов

При управлении реле ВКЛ / ВЫКЛ количество устройств обычно становится количеством необходимых выходов. Для управления 10 реле выберите плату с 10 или более выходами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

ВАРИАНТ 2 Контрольные переключатели на плате цифровых входов

При мониторинге состояния ВКЛ / ВЫКЛ переключателей количество устройств обычно становится необходимым количеством входов. Чтобы контролировать 20 переключателей, выберите плату с 20 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 3 Управление 7-сегментным дисплеем с вводом двоично-десятичных / двоичных данных с платы цифрового вывода

ВАРИАНТ 4 Ввод двоично-десятичных / двоичных данных с цифровых переключателей на плате цифрового ввода

Для типичных десятичных и шестнадцатеричных типов обычно требуется 4-битный (4-точечный) вывод и ввод для 1 цифры. При использовании 3-значных, 7-сегментных устройств отображения или цифровых переключателей выберите плату с как минимум 12 входами и выходами (4 точки × 3 цифры).

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 5 Абсолютный датчик вращения (выход двоичных данных)

Обычно количество входов зависит от разрешения на один оборот. Например, для разрешения 256 на один оборот будут выводиться 8-битные (256 = 28) двоичные данные.Выберите плату с 8 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

Базовые знания цифрового ввода-вывода | КОНТЕК

В этом разделе в доступной форме объясняются аспекты цифрового ввода и вывода, от приложений и типов до характеристик интерфейсных схем.

Содержание

1. Что такое плата цифрового ввода-вывода?

Плата цифрового ввода / вывода – это интерфейсная плата, которая добавляет возможность ввода и вывода цифровых сигналов параллельно компьютеру. Использование цифрового устройства ввода / вывода позволяет контролировать (считывать) состояния измерительных устройств, а также реле и рабочих переключателей различных типов цепей управления. Помимо управления выходом для ламп, светодиодов, 7-сегментных дисплеев и реле, такие продукты также могут использоваться в качестве интерфейса для цифровой связи с контроллерами, такими как ПЛК (секвенсор).

2. Типы плат цифрового ввода / вывода и их применение

2-1. Изолированный оптопарой ввод / вывод тип

Этот тип обеспечивает изоляцию цепи ввода / вывода и логической схемы внутри платы с помощью оптопары. Передача сигнала (информации) с помощью света позволяет предотвратить влияние электрических помех, возникающих в рабочей цепи. Однако для управления оптопарой требуется внешний источник постоянного тока. Он используется для подключения рабочей цепи к слабым электрическим устройствам, использующим от 5 до 48 В постоянного тока, таким как цифровые переключатели и индикаторы.

Изоляция цепи ввода / вывода и логической схемы внутри платы с помощью оптопары

2-1-1. Высокоскоростной ввод / вывод с изолированной оптопарой типа

Этот тип обеспечивает более высокую скорость передачи сигнала за счет использования высокоскоростной оптопары в качестве изолирующего элемента. Этот тип используется, когда требуется высокоскоростной ввод и вывод.

2-1-2. Высокоскоростной тип ввода / вывода с изолированной оптопарой и встроенным источником питания

Эта внутренняя логическая схема оснащена изолированным источником постоянного тока.Поскольку питание подается на приводные и рабочие схемы оптопары, этот тип полезен, когда питание не может быть подано.

2-2. Контактный выход типа

Этот тип использует реле в выходной цепи. Логическая цепь и выходная цепь внутри платы изолированы этим контактом реле. Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного тока (переменного тока). Используйте этот тип с рабочими цепями переменного тока или для прямого управления мощными электрическими устройствами, использующими более 48 В постоянного тока.

Реле используется в выходной цепи

2-3. Неизолированный ввод / вывод типа

Этот тип обеспечивает прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции. По сравнению с типами ввода-вывода, изолированными от оптопары, этот тип обеспечивает более высокую скорость отклика. Однако, поскольку он чувствителен к электрическим помехам, этот тип подходит для сред с благоприятными шумовыми характеристиками и когда можно сократить длину проводки. Используйте этот тип для устройств с 5 В постоянного тока / 3.Цепи ввода / вывода 3 В постоянного тока и устройства TTL / LVTTL, включая небольшие реле и контроллеры.

Прямое соединение логической схемы внутри платы и цепи ввода / вывода без изоляции

2-3-1. Двунаправленный ввод / вывод типа

Этот тип обеспечивает прямое соединение без изоляции между логической схемой внутри платы и i8255 PPI или эквивалентной схемой двунаправленного ввода / вывода. Использование программы позволяет изменять количество входов и выходов в 8-балльных единицах.Используйте этот тип продукта при подключении к оборудованию, требующему двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (3,3 В постоянного тока).

3. Выходная цепь

Выходные цепи для цифровых входов и выходов подразделяются на следующие типы в зависимости от применения и электрических различий.

3-1. Транзисторный выход (бесконтактный выход)

Используя транзистор, который функционирует как полупроводниковый прибор, эта выходная схема может управлять и открывать / закрывать нагрузки постоянного тока.Этот тип выхода называется бесконтактным выходом, потому что в нем нет реального контакта, в отличие от контактного выхода.

3-1-1. Изолированный оптопарой выход с открытым коллектором (токовый сток)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе приемника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от нагрузки к выходной клемме.Этот выход используется для отправки сигналов на типичные слабые электрические устройства с напряжением от 12 до 48 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние становится разомкнутым

3-1-2. Изолированный оптопарой выход (тип источника тока и отрицательный общий тип)

В этой выходной цепи эмиттер выходного транзистора становится выходной клеммой. Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». В этом типе источника, когда выходной транзистор становится «включенным» (нагрузка работает), ток течет от выходной клеммы к нагрузке.Этот выход используется для отправки сигналов на слабые электрические устройства с напряжением от 12 до 48 В постоянного тока и является предпочтительным типом источника в европейских странах, поскольку он обеспечивает высокую безопасность в отношении замыканий на землю.

Выходная цепь, в которой эмиттер выходного транзистора становится выходной клеммой

3-1-3. Неизолированный выход с открытым коллектором TTL (отрицательная логика)

С этой выходной схемой коллектор выходного транзистора становится выходной клеммой, состояние – разомкнуто, а сторона входной схемы подтягивается.Внутренняя логика – это отрицательная логика: «Низкий (короткий): 1, Высокий (открытый): 0». Этот выход используется для отправки сигналов устройствам с входными цепями TTL и устройствам 5 В постоянного тока.

Выходная цепь, в которой коллектор выходного транзистора становится выходной клеммой, а состояние открыто

3-1-4. Изолированный оптопарой выход уровня TTL (отрицательная логика)

В этой выходной цепи коллектор выходного транзистора становится выходной клеммой. Внутренняя логика – это отрицательная логика: «Низкий: 1, Высокий: 0». «Этот выход используется, когда проводка рабочих цепей устройств с входными цепями TTL и устройств 5 В постоянного тока становится слишком длинной или для изоляции таких устройств.

Выходная цепь, в которой эмиттер выходного транзистора, изолированный оптопарой, становится выходной клеммой

3-2. Контактный выход (геркон)

Эта выходная цепь, в которой используется релейный контакт, изолирована от внутренней логической схемы. Цепь также называется герконовым выходом, потому что, используя настоящий контакт, она приводит в действие и размыкает / замыкает нагрузку.Кроме того, поскольку нет ограничений по направлению протекания тока, можно подключать нагрузки переменного (переменного тока), а также постоянного тока. Этот выход используется с переменным током (AC) или для отправки сигналов на сильные электрические устройства, использующие более 48 В постоянного тока.

Выходная цепь изолирована внутренней логической цепью с помощью релейного контакта

4. Входная цепь

Входные цепи для цифровых входов и выходов подразделяются на следующие типы.

4-1.Вход постоянного тока

Эта входная цепь может быть подключена к таким контактным выходным цепям, как транзисторные выходы постоянного тока или рабочие цепи постоянного тока.

4-1-1. Изолированный оптопарой вход (тип, совместимый с выходом стока тока)

Это входная цепь с катодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы стокового типа и релейные переключатели. Внутренняя логика: «ВКЛ (короткое замыкание): 1, ВЫКЛ (разомкнутое состояние): 0.«Входной терминал представляет собой терминал типа источника, который питает электрический ток. Этот тип используется для ввода сигналов от типичных слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной катода оптопары в качестве входной клеммы

4-1-2.
Изолированный оптопарой вход (тип, совместимый с выходом источника тока, и отрицательный общий тип)

Это входная цепь с анодной стороной оптопары в качестве входной клеммы. Этот вход используется для приема выходных сигналов от таких источников, как транзисторные выходы истокового типа и релейные ключи.Внутренняя логика: «ВКЛ (короткий): 1, ВЫКЛ (разомкнутый): 0». Входной терминал – это терминал типа «сток», который принимает электрический ток. Это предпочтительный тип в европейских странах, поскольку он обеспечивает высокую безопасность при замыканиях на землю. Этот тип используется для ввода сигналов от слабых электрических устройств с напряжением от 12 до 48 В постоянного тока.

Входная цепь со стороной анода оптопары в качестве входной клеммы

4-1-3. Неизолированный вход уровня TTL (отрицательная логика)

С этой входной схемой, подтянутой к 5 В постоянного тока, база транзистора становится входной клеммой.Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот тип используется для ввода сигналов от устройств с выходными цепями TTL и устройств 5 В постоянного тока.

Входная цепь подтянута при 5 В постоянного тока с базой транзистора в качестве входной клеммы

4-1-4. Изолированный оптопарой вход уровня TTL (отрицательная логика)

Это входная цепь с катодом оптопары в качестве входной клеммы. Внутренняя логика – это отрицательная логика «Низкий: 1, Высокий: 0». Этот вход используется, когда монтажные схемы рабочих цепей устройств с выходными цепями TTL и устройств 5 В постоянного тока становятся слишком длинными или для изоляции таких устройств.

Входная цепь с катодом оптопары в качестве входной клеммы

5. Цепь двунаправленного ввода-вывода

5-1. Неизолированный вход / выход уровня TTL / LVTTL (положительная логика)

Это схема ввода-вывода i8255 PPI (или эквивалентная). Внутренняя логика – это положительная логика: «Низкий (короткий): 0, Высокий (разомкнутый): 1. » Используйте этот тип продукта при подключении к сигнальным входам / выходам от оборудования со схемами ввода / вывода TTL, оборудования 5 В постоянного тока или оборудования, которое требует двунаправленного ввода / вывода TTL (5 В постоянного тока) или LVTTL (5 В постоянного тока).

i8255 PPI (или эквивалент) Схема ввода / вывода

6. Подсказки по выбору

ВАРИАНТ 1 Выполнение релейного управления на плате цифровых выходов

При управлении реле ВКЛ / ВЫКЛ количество устройств обычно становится количеством необходимых выходов. Для управления 10 реле выберите плату с 10 или более выходами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

ВАРИАНТ 2 Контрольные переключатели на плате цифровых входов

При мониторинге состояния ВКЛ / ВЫКЛ переключателей количество устройств обычно становится необходимым количеством входов. Чтобы контролировать 20 переключателей, выберите плату с 20 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 3 Управление 7-сегментным дисплеем с вводом двоично-десятичных / двоичных данных с платы цифрового вывода

ВАРИАНТ 4 Ввод двоично-десятичных / двоичных данных с цифровых переключателей на плате цифрового ввода

Для типичных десятичных и шестнадцатеричных типов обычно требуется 4-битный (4-точечный) вывод и ввод для 1 цифры. При использовании 3-значных, 7-сегментных устройств отображения или цифровых переключателей выберите плату с как минимум 12 входами и выходами (4 точки × 3 цифры).

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

CASE 5 Абсолютный датчик вращения (выход двоичных данных)

Обычно количество входов зависит от разрешения на один оборот. Например, для разрешения 256 на один оборот будут выводиться 8-битные (256 = 28) двоичные данные.Выберите плату с 8 или более входами.

  • Используемое вами устройство может предлагать такие функции, как будильник, сброс и подтверждение связи. В таких случаях необходимо предоставить соответствующее количество дополнительных входов / выходов.

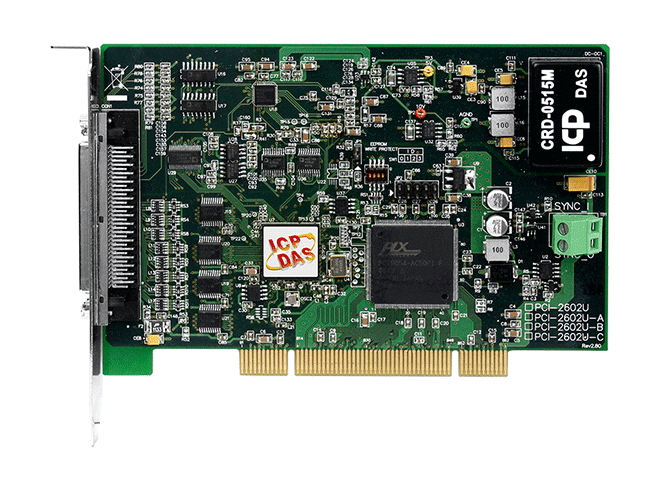

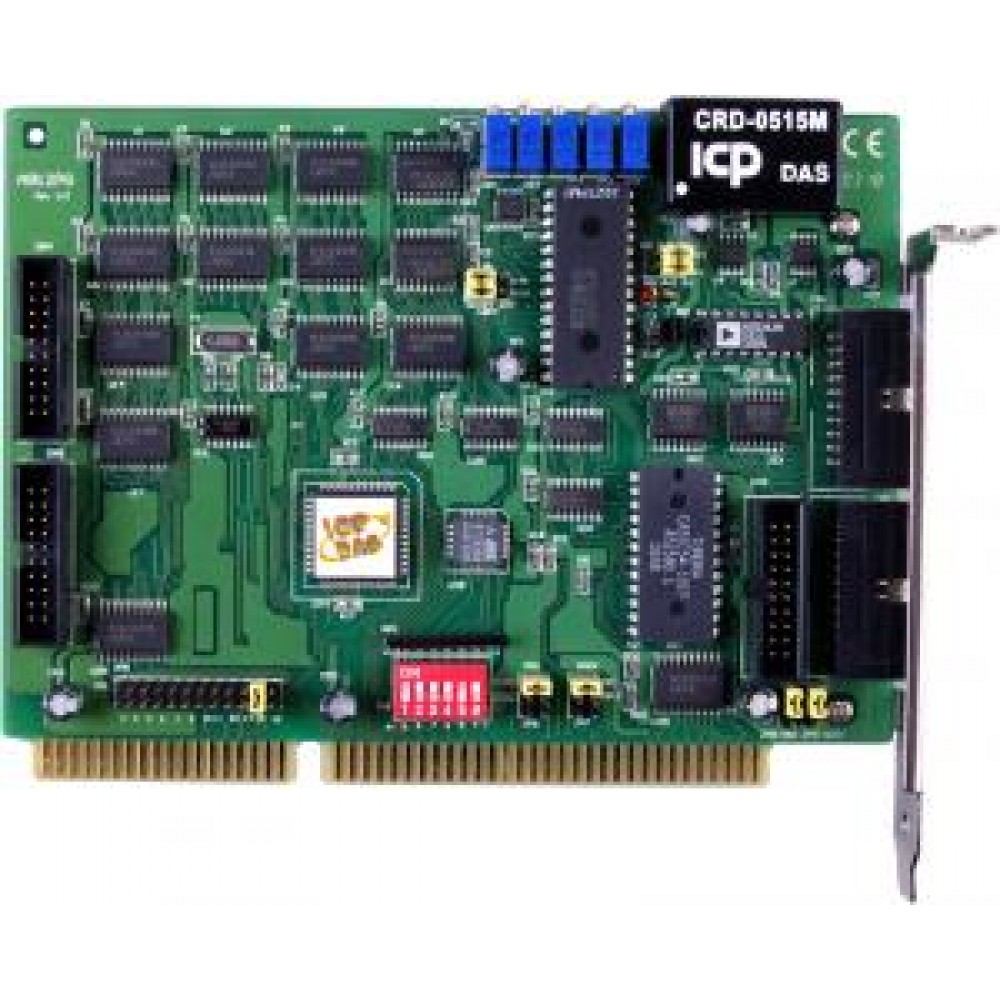

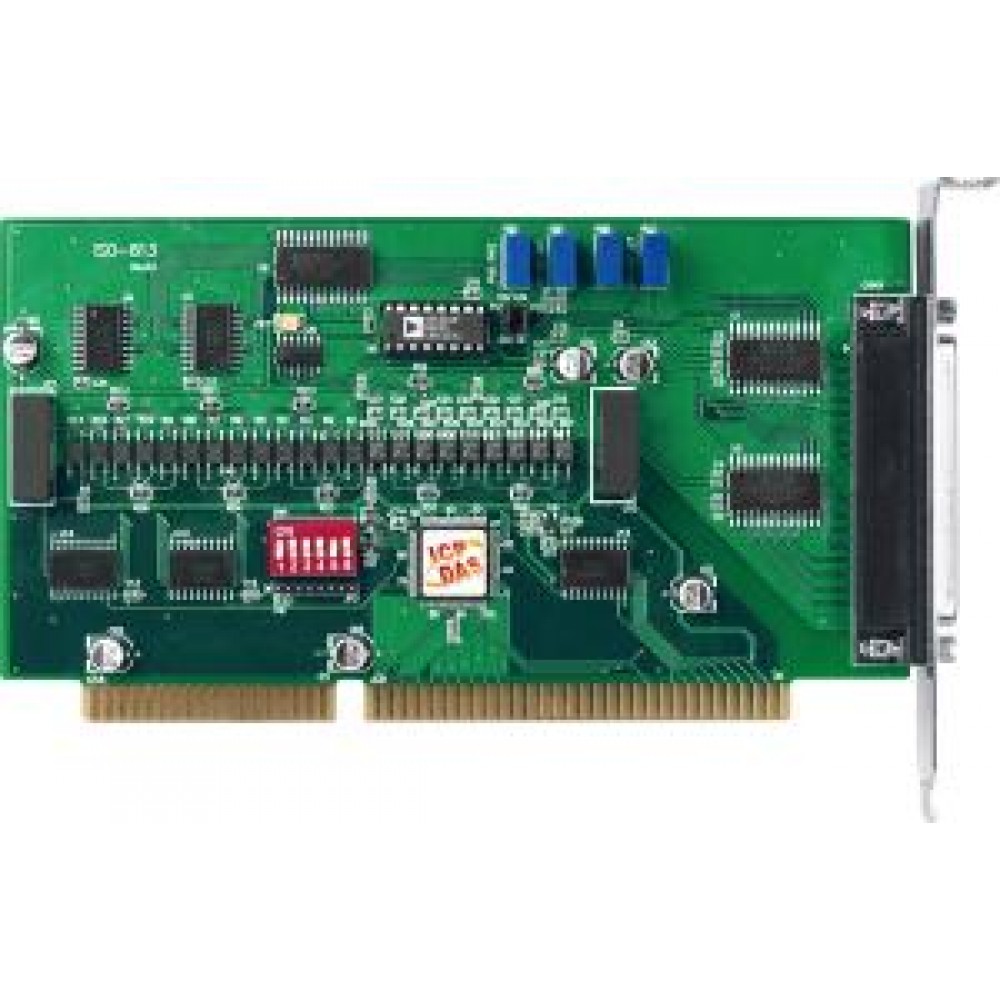

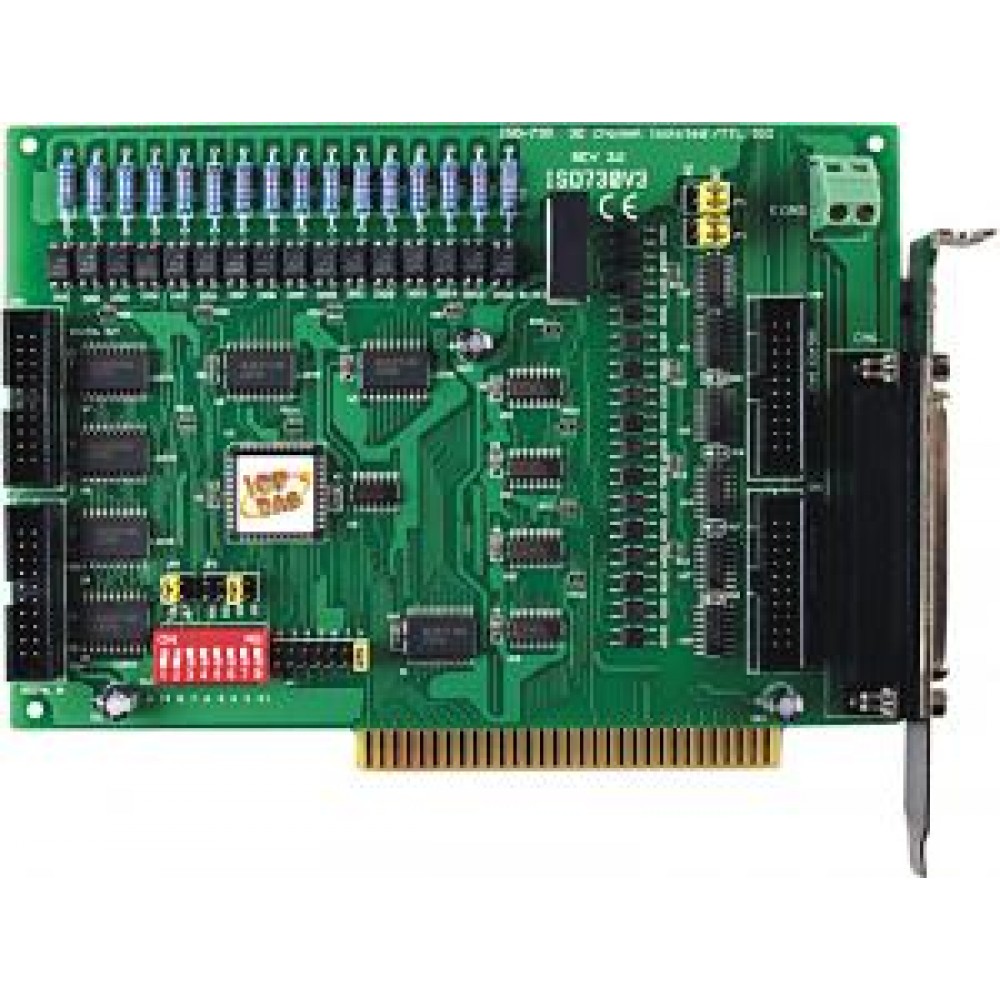

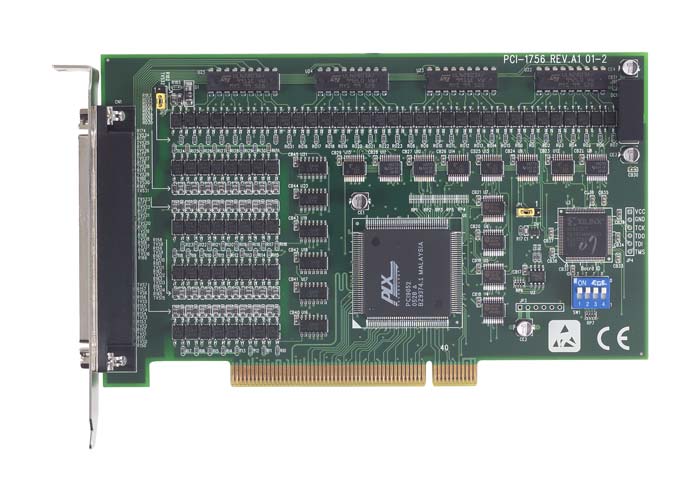

Платы цифрового ввода / вывода

Доступный форм-фактор Серия и тип трансивера Приложения Ширина данных Линии управления Макс.скорость кабеля Макс.скорость автобуса Основные характеристики

PCI64
PMC64 *
cPCI64
PC104 +
PCIe464

HPDI32ALT
(LVDS или TTL)

Высокоскоростной сбор данных и управление
Параллельный интерфейс прямого доступа к памяти общего назначения
Разработка и исследования

32

6 линий ввода / вывода общего назначения

50 МГц / 200 Мбайт в секунду

400 Мбайт в секунду

Глубокая буферизация FIFO (до 1 МБ), 64-битный интерфейс PCI

ЧВК

HPDI32B

Высокоскоростной сбор данных и управление
Параллельный интерфейс прямого доступа к памяти общего назначения
Разработка и исследования

32

7 двунаправленных программируемых линий подтверждения

66 МГц / 400 Мбайт в секунду

200 Мбайт в секунду

Глубокая буферизация FIFO (до 1 МБ), 32-битный интерфейс PCI

PMC *
PCI
cPCI
PC104 +
PCIe

HPDI32B-COS

Монитор изменения состояния
Работа логического анализатора

32

Неиспользуемые сигналы можно установить как GPIO

Частота дискретизации до 20 МГц

100 Мбайт в секунду

Выбор изменения состояния или работа логического анализатора
Побитовая программируемая маска для обнаружения COS и запуска логического анализатора
Базовая частота дискретизации 20 МГц с программируемым делителем тактовой частоты.

PCIe *

DIO32A-S

Сбор и управление данными
Параллельный интерфейс общего назначения
Разработка и исследования

32

НЕТ

ЛИП

НЕТ

32 сигнала ввода-вывода общего назначения для приложений RS422 / RS485.

PCIe4

HPDI32CL
(LVDS)

Высокоскоростной сбор данных и управление
Универсальный параллельный интерфейс прямого доступа к памяти
Разработка и исследования

32

Тактовый сигнал, действительный, готовый и 5 линий ввода-вывода общего назначения

500 МБ / с

До ~ 800 МБ в секунду

Большие буферы памяти передачи / приема 512 МБ (128 МБ x 32), поддержка 4-полосного PCIe, двунаправленные трансиверы LVDS для многоточечных приложений

PCI *
PMC *
cPCI
PC104 +
PCIe

DIO24

Высокоскоростной сбор данных и управление
Универсальный параллельный интерфейс
Разработка и исследования

24

1 Вход общего назначения

ЛИП

НЕТ

Параллельный ввод-вывод общего назначения;
Гибкий интерфейсный кабель

Доступный форм-фактор Серия и тип трансивера Приложения Ширина данных Линии управления Макс. скорость кабеля Макс.скорость автобуса Основные характеристики

cPCI6U64

HVDI32MI-A

Высокоскоростной сбор данных и управление
Параллельный интерфейс прямого доступа к памяти общего назначения
Разработка и исследования

32 гальванически изолированных цифровых входа

——

——

533 Мбайт в секунду

32 гальванически изолированных цифровых входных канала со встроенным самопроверкой (BIST) и двойными пороговыми значениями

cPCI6U64

HVDO16MI

Высокоскоростной сбор данных и управление
Параллельный интерфейс прямого доступа к памяти общего назначения
Разработка и исследования

16 взаимно изолированных цифровых выходов

——

——

533 Мбайт в секунду

16-канальный изолированный модуль цифрового вывода с 16 взаимно изолированными высоковольтными силовыми драйверами

cPCI6U64

HVDOTP16MI

Высокоскоростной сбор данных и управление
Параллельный интерфейс прямого доступа к памяти общего назначения
Разработка и исследования

16 взаимно изолированных тотемных полюсов (источник / приемник тока) цифровых выходных каналов

——

——

533 Мбайт в секунду

16-канальный изолированный модуль дискретных выходов с 16 взаимно изолированными высоковольтными сильноточными драйверами источника-приемника на тотемных полюсах
