Содержание

Технологии PLC | Счётчики Инкотекс Меркурий

Технологии PLC (Power Line Communication) обеспечивает передачу данных по силовым линиям электропитания. Существует несколько разных технологий PLC: для передачи данных по высоковольтным ЛЭП, для передачи данных телеметрии и широкополосной передачи данных по низковольтным сетям.

Для построения систем АСКУЭ используются технологии PLC, обеспечивающие узкополосную передачу данных в диапазоне частот CENELEC A (35-91 кГц, Россия и Европа), CENELEC B (98-122 кГц, некоторые страны Европы), FCC (155-487 кГц, США).
На настоящий момент на рынке существуют стандартизованные технологии передачи данных PLC PRIME, G3PLC, обеспечивающие сравнимые характеристики, а также ряд проприетарных технологий, часть из которых не соответствует нормам излучения по частоте или мощности, на что следует обращать особое внимание при выборе PLC-технологии.

Варианты реализаций технологии PLC от компании Инкотекс:

PLC II: Проприетарная, проверенная годами технология PLC, работающая в стандартном диапазоне CENELEC A.

Технология представляет собой mesh-сеть с автоматическим перестроением маршрутов и автоматической ретрансляцией для увеличения дальности связи от концентратора до счетчиков электроэнергии. Технология обладает относительно небольшой скоростью передачи данных, но высокой надежностью, подтвержденной несколькими сотнями тысяч приборов учета, включенными в АСКУЭ на базе PLC II. Технология оптимальна для развертывания локальных систем, не предъявляющих повышенных требований к объемам собираемых данных и достаточна для построения АСКУЭ с функциями сбора суточных показаний, журналов событий и функциями управления нагрузкой.

PRIME: Технология является международным стандартом и используется огромным количеством производителей систем и приборов учета. Хорошо адаптирована к параметрам физической среды передачи данных, обеспечивает высокую скорость передачи данных (до 1 Мбит/c) и возможность мониторинга PLC сети в режиме реального времени.

В технологии используется древовидная топология сети, в которой есть базовый узел (контроллер/роутер/УСПД) и служебные узлы (счетчики). Передача данных между служебным и базовым узлами допускает до 1024 ретрансляций. Построение маршрутов и регистрация узлов выполняется автоматически.

Для взаимозаменяемости счетчиков разных производителей должна быть обеспечена совместимость на уровне протоколов обмена. Счетчики торговой марки “Меркурий”, использующие технологию PRIME, поддерживают стандартный протокол обмена СПОДЭС на основе DLMS/COSEM.

Стандарт PRIME 1.4 обеспечивает наилучшее качество связи по сравнению с другими технологияи PLC.

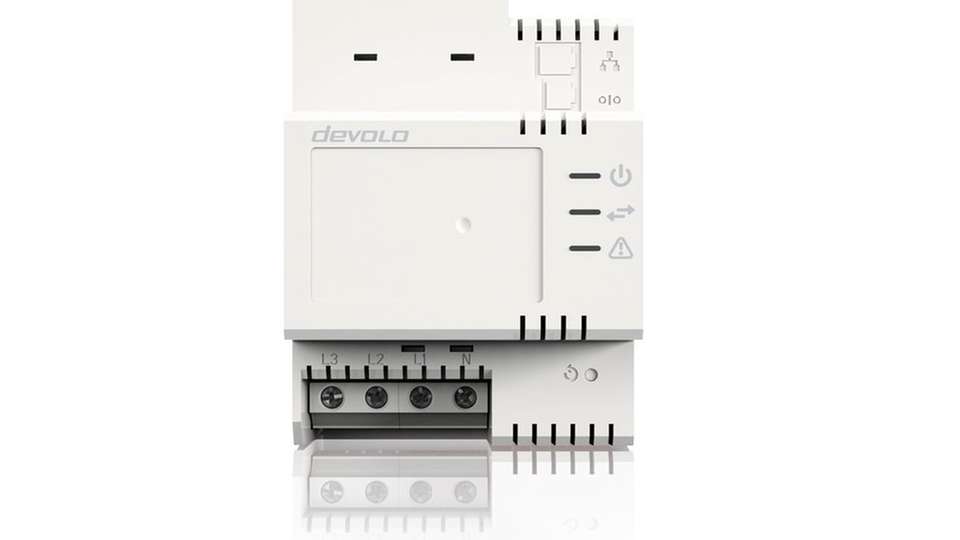

G3PLC: Технология также является международным открытым стандартом, ориентированным на глобальное применение. Используется топология mesh-сети. По сравнению с PRIME скорость передачи данных существенно ниже до 35 Кбит/c (CENELEC)/128 Кбит/c (ARIB).

Достоинством стандарта является передача IPv6-пакетов в сеть Интернет, работа с различными типами оборудования, не только со счетчиками электроэнергии.

Типовая дальность связи при использовании PLC (без ретрансляции) составляет порядка 100 м, максимальная – 400 м. Дальность связи зависит от качества электрической сети (наличие скруток, множественных отпаек и т.п.) и наличия помех. Дальность связи практически не зависит от используемой технологии связи. Меньшую дальность обеспечивают старые системы, большую – только системы, работающих в нестандартном (запрещенном) частотном диапазоне или с превышением разрешенной мощности.

Преимущества технологий PLC

  • крайне низкие затраты на развертывание и эксплуатацию. Фактически, если есть линия электропитания, значит есть и канал связи со счетчиком.

Особенности PLC

  • чувствительность к помехам, генерируемым некачественным оборудованием потребителей (некачественные блоки питания, несоответствующие нормам электромагнитной совместимости, частотные приводы без использования обязательных для них фильтров радиопомех и т.п.)
Приборы, использующие технологию PLC:

PLC-модемы компании «ТелЛинк», характеристики и применения

Технология PLC (Power line communication) — телекоммуникационная технология, базирующаяся на использовании силовых электросетей для высокоскоростного информационного обмена. Термин PLC описывает несколько разных систем, использующих линии электропередачи (ЛЭП) для пересылания голосовой информации или данных. Сеть передает голос и данные, накладывая цифровой радиосигнал поверх стандартного переменного тока частотой 50 или 60 Гц.

Компания «ТелЛинк» при использовании технологии PLC обеспечивает оптимизированную широкополосную модуляцию с расширяющимся спектром, адаптивную стабилизацию, ускоренную синхронизацию, кодирование с защитой от ошибок и оптимизированный протокол символьной пересылки. Основа этого подхода заключается в адаптивной стабилизации и динамической адаптации к рассогласованию импеданса электросети.

Скорость, устойчивость, безошибочность и надежность передачи данных, а также широкая полоса пропускания сигнала модема в реальном времени позволяют использовать его в электросети c многочисленными узлами, поддерживающими различные промышленные протоколы.

Микропроцессорный контроллер PLC-сети обеспечивает передачу данных в распределенных коммуникационных системах, в системах управления, контроля, а также общего применения без дополнительно выделенных линий связи.

Используя PLC-технологию распространения сигнала и организацию сетевых протоколов на базе микропроцессора, можно организовать надежную сеть обмена данными цифровых устройств по линии электропередачи, при этом нет необходимости в прокладке дополнительных дорого­стоящих сетевых кабелей.

Микроконтроллер модема реализует широкополосную модуляцию сигнала, автоматическое отслеживание и адаптацию к быстроизменяющимся условиям распространения сигнала, прямое исправление ошибок, протокол помехозащищенной символьной пересылки. Все микропроцессоры и микроконтроллеры, оптимизированные для PLC-оборудования, а также контроллеры физического уровня, процессор передачи данных, процессор канального уровня выполнены на основе микропроцессорной архитектуры.

Аналоговые и цифровые микросхемы, обеспечивающие функции PLC-приемопередатчика, осуществляют модуляцию/демодуляцию, отслеживание и адаптацию распространения сигнала, прямое исправление ошибок. С применением высокоинтегрированных, специализированных микросхем, выполняющих как цифровые, так и аналоговые функции, нет необходимости устанавливать дополнительные внешние устройства или схемные решения.

Области применения PLC-модемов «ТелЛинк»:

  • Энергетика (телемеханика, SCADA (АСУ ТП), телефония, АСКУЭ).
  • Система автоматического и диспетчерского управления, система централизованного учета энергопотребления, нефте-, газо- и угледобывающие отрасли.
  • Управление освещением.
  • Видеонаблюдение с трала рыболовного тральщика.
  • Зарядные станции для электромобилей по стандарту HomePlug Green Phy.

В таблице представлен краткий обзор PLC-модемов серий 200 и 300 компании «ТелЛинк». Рассмотрим подробнее варианты их использования.

Таблица. Основные технические характеристики PLC-модемов компании «ТелЛинк»

Наименование

Скорость, кбит/с, физ. уровень/ уровень приложения

Дальность, км,
без учета ретрансляции

Интерфейс

TL300(L)

480/160
Версия L 9,6

0,5

UART/RS-485

TL301(L)

1

TL302(L)

480/160
Версия L 9,6

2

RS-232/RS-485

TL303

3

TL304

4

RS-232/RS-485/Ethernet

TL305

5

TL310

10

TL320

20

TL330

480/160

30

RS-232/RS-485/Ethernet

TL350

50–100

TL350E

100

TL3010

1500/500

100

RS-232/RS-485/Ethernet

TL300LED

480/160

0,5

Ethernet, ШИМ, DALI, 1-10

TL300LoRa

PLC + радиомодем LoRa



TL2010

20 Мбит/с

10

Ethernet



Энергетика

Для сбора и передачи данных по линиям электропередачи 0,4–10 кВ компания «ТелЛинк» разработала оборудование узкополосного доступа — модемы, емкостное и индуктивное устройства присоединения к кабельным линиям и ЛЭП.

Оборудование предназначено специально для решения задач контроля и управления в области энергетики и построения таких систем, как АСКУЭ и SCADA (АСУ ТП), телемеханика, телефония и др.

PLC-модем 300-й серии можно использовать в электросетях разного напряжения, с многочисленными узлами, поддерживающими различные промышленные протоколы.

С учетом того, что пользователю доступна максимальная скорость до 500 кбит/с на внешнем интерфейсе, это решение оптимально для систем с высокими требованиями к пропускной способности канала, систем автоматизации, мониторинга и других служб, использующих высокочастотную связь по ЛЭП.

Емкостное устройство присоединения УП предназначено для передачи данных по высоковольтным линиям с напряжением до 10 кВ как воздушным, так и кабельным путем. УП является неотъемлемым звеном при построении PLC-сетей, выполняет передачу высокочастотных сигналов PLC-модема в канал связи с номинальным напряжением до 10 кВ и обратно, обеспечивая в свою очередь гальваническую развязку потенциалов и согласование импеданса между первичным и вторичным терминалами, не требует дополнительного электро­питания и не нуждается в каких-либо настройках.

Конструкция и габариты УП позволяют устанавливать его как в ТП, так и в выкатных ячейках РП (РТП) и ПС, как внутри, так и вне помещения. Корпус УП изготовлен из стекловолокна с полиэстером, что обеспечивает необходимый уровень безопасности при эксплуатации и степень защиты по классу С3.

Индуктивное устройство присоединения УП-i имеет назначение, аналогичное емкостному УП, но отличается быстротой и легкостью установки без непосредственного контакта с токоведущими частями ЛЭП.

Реализация системы промышленного учета энергоресурсов или автоматизированной системы управления технологическим процессом представлена на рис. 1.

Рис. 1. Схема системы промышленного учета энергоресурсов



Системы автоматического и диспетчерского управления и централизованного учета энергопотребления

Автоматизированная система предназначена для локального управления потреблением тепловых ресурсов, а также централизованного сбора и обработки информации о работе ИТП и решения задач централизованного управления. Система коммерческого учета энергоресурсов (АСКУЭ, АИИС КУЭ) состоит из трех основных уровней: приборы учета, канал связи, обработка полученных данных. Приборы учета — электро-, тепло-, водосчетчики, различные датчики и регистраторы. Канал связи — PLC. Обработка данных — локальный или удаленный сервер с программным комплексом учета и контроля энергоресурсов.

Функции, которые могут выполнять такие системы:

  • Учет электроэнергии.
  • Учет воды.
  • Учет тепла.
  • Охранная сигнализация — выявляет наличие движения людей/объектов в запрещенной зоне или в нерабочее время суток, извещает оператора.
  • Охранное видеонаблюдение.
  • Пожарная сигнализация — не является заменой штатной сигнализации, выполняет дублирующие функции. Однако совместно с датчиком движения и/или с видеокамерой позволяет гораздо быстрее выявить возгорание.



Нефте-, газо- и угледобывающая отрасли

PLC-технологию можно использовать для осуществления дистанционного мониторинга. Комплексное решение обеспечивает беспроводной доступ к точкам измерения, до которых трудно добраться.

Функции решения:

  • Диагностика и управление скважинными насосами.
  • Передача данных с различных датчиков.
  • Удаленное управление процессами.

Рис. 2. Вариант модификации модема TL300

Предлагаемые нами системы с использованием PLC-модемов серии TL300 имеют следующие достоинства:

  • Скорость модемов TL300 в 10 раз превышает скорость аналогичных PLC-модемов, радио- и GSM-модемов других компаний.
  • Построенная сеть будет работоспособна уже через 5 мин после включения, а не через несколько часов или даже через сутки, как на других PLC-модемах.
  • В случае изменений условий в электросети (а это происходит постоянно) и «пропадания» некоторых PLC-модемов наша сеть автоматически произведет реконфигурацию с учетом новых условий, устранив временную неработоспособность пропавшего узла. На это уйдет также не более 5 мин.
  • При построении систем учета с применением многофункциональных счетчиков скорость является неоспоримым преимуществом, поскольку обработка больших объемов данных требует более высокой пропускной способности в каналах передачи. И также высокая скорость крайне важна для АСУ ТП.

На рис. 2 изображена одна из модификаций модема серии TL300.



Автоматизированная система управления наружным и внутренним освещением (АСУНО и АСУВО)

Рис. 3. PLC-плата 300LED

Автоматизированная система управления на базе светодиодных светильников предназначена для централизованного автоматического и оперативно-диспетчерского управления наружным освещением улиц, а также освещением объектов на предприятии. Система позволяет существенно снизить потребление электроэнергии для внутренних светильников до 80%, для наружного освещения — до 30%, увеличить срок службы светильников в 3–5 раз, снизить расходы на техобслуживание светильников, срок окупаемости составит 1–2 года. На рис. 3 представлена PLC-плата серии 300LED, встраиваемая в светильник.

Возможности системы:

  • Автоматическое управление освещением (включение/выключение, яркость свечения) — каждым светильником в отдельности или группой светильников:
    • по предварительно составленной программе;
    • в зависимости от уровня естественной освещенности;
    • по датчику движения и/или акустическому датчику.
  • Контроль технических параметров светильников (встроенные в светильник датчики температуры, влажности, тока, напряжения) с выводом на пульт оператора:
    • текущих параметров светильника — ток потребления, напряжение питания, температура, влажность;
    • учет времени работы светильника в течение всего срока эксплуатации;
    • прогнозирование возможных неисправностей и сроков замены светильника.
  • Обработка и передача в соответствии со стандартами: ШИМ, DALI, 0–10.

Для автоматической системы управления освещением компания «ТелЛинк» разработала двухканальный и одноканальный модемы серии 300LED. Состав и описание системы:

  • АСУО помещения — самостоятельная система, управляющая одной или несколькими группами светильников в одном или нескольких помещениях.
    • Блок управления светильником устанавливается внутрь светильника и управляет одним или несколькими светильниками. Состоит из PLC-модема и блока питания светильника.
    • Модемы применяют Mesh (SmartGrid) топологию, при которой каждый модем может передавать данные любому другому модему, выступая ретранслятором. Таким образом обеспечивается теоретически неограниченная площадь покрытия. Работа всей системы координируется управляющим блоком, называемым концентратором, который расположен непосредственно у компьютера центрального пульта (ЦП).
    • В зависимости от расположения помещений, оборудованных управляемыми светильниками, и их удаленности от ЦП может потребоваться установка дополнительных модемов для ретрансляции сигнала, например в этажных щитках здания. При наличии можно задействовать существующую инфраструктуру здания — коаксиальный кабель, витую пару, иные выделенные линии. В этом случае возможно существенное снижение стоимости проекта за счет уменьшения количества используемых модемов.
  • АСУО здания — централизованная компьютеризованная система управления, охватывающая освещение и другие системы целого здания или группы зданий.

Работа данной системы аналогична работе АСУО помещения за исключением того, что в этом случае не потребуется установка дополнительных ретрансляторов связи внутри здания, поскольку каждый модем светильника является еще и ретранслятором сигнала.

  • АСУО наружного освещения аналогична АСУО зданий, за исключением наружного исполнения.

Преимущества двухканального модема серии 300LED:

  • Два PLC-чипа на разные диапазоны для увеличения надежности связи. Фактически это два модема в одном, которые управляются единым микроконтроллером.
  • В модеме TL300LED.2 благодаря наличию дублирующего канала исключена потеря связи при сильных помехах и при сильном понижении импеданса электросети (внезапном включении мощной нагрузки).
  • Высокие требования по надежности — расширенный температурный диапазон, большие запасы по напряжению питания, усиленная защита от импульсных бросков напряжения по линии связи (электросети).
  • Для работы модемов в сложных электромагнитных условиях разработаны специальные прошивки, позволяющие с многократными переповторами передавать сигнал по нескольким каналам одновременно.
  • Модемы поддерживают ретрансляцию с режимом автоматического конфигурирования и реконфигурирования сети.

Наличие второго, более широкополосного и скоростного канала позволяет установить, например, камеры видеонаблюдения или подключить иное оборудование, требующее повышенной пропускной способности.

Достоинства одноканальных модемов серии 300LED:

  • Намного более высокая скорость, чем у аналогичных устройств.
  • Построенная сеть будет работо­способна через 5 мин после включения.
  • В случае изменений условий в электрической сети в течение 5 мин будет произведена автоматическая деконфигурация с устранением временной нетрудоспособности пропавшего узла.



Видеонаблюдение с рыболовного тральщика

Рис. 4. Буксировка трала

Для решения задач по получению информации с гидроакустической аппаратуры и подводных видеокамер с рыболовных и научных судов компанией «ТелЛинк» был разработан модем TL2010. Гидроакустическая аппаратура и видеокамера находятся на трале, который буксируется судном (рис. 4). Трал соединен с судном коаксиальным или медным кабель-тросом длиной до 10 км. С судна на трал поступает напряжение питания и команды управления. В обратную сторону с трала на судно идет поток информации — данные с гидролокатора и видеоизображение со скоростью потока 4–10 Мбит/c. Для выполнения вышеперечисленных условий понадобилась разработка специализированного модема, удовлетворяющего требованиям по надежности и скорости передачи данных.

Особенности данного модема:

  • Cкорость: до 20 Мбит/с на расстоянии 10 км.
  • Передача сигнала синхронизации.
  • Автоматическая диагностика.
  • Время инициализации канала после включения питания: 15 с.
  • Время восстановления в случае потери соединения: 3 с.
  • Интерфейс Ethernet, протокол TCP/UDP.
  • Питание: 24 В (220 В).



Зарядные станции для электромобилей

Рис. 5. Зарядная станция для электромобилей

Зарядные станции предназначены для зарядки электромобилей и должны поддерживать протокол обмена стандарта IEC/ISO 15118-3 между зарядной станцией и электромобилем. В настоящее время, несмотря на большое количество уже установленных зарядных станций, лишь незначительная их часть поддерживает стандарт HomePlug Green Phy. Компанией «ТелЛинк» разработан модем, на данный момент соответствующий требованиям стандарта IEC/ISO 15118-3. Модем может быть встроен как во вновь разрабатываемую зарядную станцию, так и в уже эксплуатирующиеся. На рис. 5 представлен пример зарядной станции для электромобилей.

При необходимости модем может быть интегрирован в мини-, микрокомпьютер на базе Linux для поддержания полного стандарта IEC/ISO 15118, обеспечивая не только контроль зарядного тока, но и полный спектр возможностей, предусмотренных этим стандартом.

Назначение PLC-модема — обес­печение связи импульсного преобразователя зарядной станции с блоком контроля заряда тяговых батарей электромобиля/электробуса. Связь осуществляется по стандарту PLC ISO 15118-3 через информационно-управляющую шину (Control Pilot).

Особенности модема:

  • RS-232/485, CAN-, Ethernet-интерфейсы.
  • Может быть как встроенным в зарядную станцию, так и быть в составе отдельного контроллера зарядного тока.
  • Быстрый режим инициализации, высокая скорость подключения и поддержания соединения.
  • Высокая помехоустойчивость и электромагнитная совместимость с другими видами связи.
  • Поддержка одновременного соединения с несколькими транспортными средствами.
  • Поддержка удаленного обновления программного обеспечения.

Совместимость стандарта со следующими моделями автомобилей (по состоянию на октябрь 2019 г.): BMW, Volkswagen, GM, Porsche, Audi, Nissan, Mitsubishi, Peugeot, Citroen, Kia, Renault, Daimler, Tesla, Smart, Mercedes.

Facebook

Twitter

Вконтакте

Google+

PLC модем

PLC модем

Модем предназначен для работы в составе систем диспетчерского мониторинга и управления, а также АИИС КУЭ производства ООО «АйСиБиКом». Прибор предназначен для передачи сигналов последовательных интерфейсов RS-485, CAN по низковольтным электрическим сетям напряжения 0,22 кВ частотой 50 Гц, при однофазном подключении и 0,38 кВ частотой 50 Гц, при трехфазном подключении Он работает по собственному протоколу и работает в качестве конвертора интерфейсов при использовании силовых линий электрической сети в качестве среды передачи данных.

Для передачи сигнала по высоковольтным сетям используется высокочастотный премо-передатчик, который определенным образом кодирует информацию, пришедшую по последовательному интерфейсу CAN или RS-485.

Настройка и контроль работоспособности конвертора интерфейсов «КИ-PLC/485-CAN», осуществляется с помощью программы-конфигуратора компании «ООО «АйСиБиКом». Программа-конфигуратор работает на подключенном компьютере, направляет прибору запросы в соответствии с собственным протоколом, и получает ответы. Настройка и контроль работоспособности прибора производится с помощью этой программы. Программа-конфигуратор позволяет считать значения параметров из прибора.

Купить КИ-PLC/485-CAN от IcbCom

Мы предлагаем приобрести PLC-модем КИ-PLC/485-CAN по выгодным ценам. “АйСиБиКом” – это гарантия качества и долговечности продукции. Доставка осуществляется по Москве и другим городам России. Более полную информацию (точную стоимость, способ доставки, условия сотрудничества) вы можете узнать у наших менеджеров по телефону 8-800-775-19-75 или запросив коммерческое предложение через форму на сайте.

Параметр

Значение

Номинальное напряжение электрической сети однофазное подключение 230 В;трехфазное подключение 380 В
номинальная частота 50 Гц
рабочий диапазон напряжений от 90 до 260 В
Электрические параметры прибора: Параметры по входу “+12V In”; Параметры по выходу “+9V Out” 12В+/–10%, 1А; 12В+/–10%, 0,1А; 9В+/–10%, 0,1А; 5В+/–10%, 0,1А

Сопутствующие товары

Ваше сообщение успешно отправлено!

PLC-модем M-2.01, M-2.01.01, M-2.01.02 – Нижегородское научно-производственное объединение имени М.

В. Фрунзе

НАЗНАЧЕНИЕ

Устройства предназначены для передачи данных по силовой сети 230В в автоматизированной информационно-измерительной системе контроля и учета электроэнергии (АИИСКУЭ).
Модемы соответствуют требованиям CENELEC (диапазон А) и совместимы с HomePlug HPCC ver.1.

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ Р 51317.3.8-99 (Cenelec)
Сертификат соответствия № РОСС RU.АЯ74.Н06493

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • Обмен данными между управляющей программой и счетчиками электроэнергии.
  • Ретрансляция данных.
  • Поддерживают трехуровневый стек протоколов Y-net с автоматической адресацией и адаптивной маршрутизацией.
  • Вариант корпусного PLC модема M-2.01 предназначен для установки на  DIN-рейку (тип Th45 ГОСТ Р МЭК 60715-2003).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование величины

Значение

PLC – модем M-2.01

PLC – модем M-2.01.01

PLC – модем M-2.01.02

Интерфейсы:

однофазная низковольтная сеть промышленной частоты (PLC)

однофазная и трехфазная низковольтная сеть промышленной частоты (PLC)

RS-485

Скорость передачи данных:

   в канале PLC, бит/с

2500

   по интерфейсу RS-485, бит/с

от 300 до 115200 с битом контроля нечетности и без него

от 2400 до 38400 с битом контроля нечетности и без него

Количество счетчиков электроэнергии, подключаемых по RS-485

до 256, в зависимости от характеристик подключаемых приборов

Дальность связи точка-точка, км

до 2

Количество точек ретрансляции в маршруте

до 7

Маршрутизация

автоматическая, по оптимальному соотношению уровня сигнала и количества ретрансляций

Размер сети:

   количество модемов в логической подсети

не менее 2000

   количество логических подсетей

не менее 800

Электропитание:

   ток потребления, мА

не более 500

   напряжение питания, В

от 85 до 265

от 6 до 18

Диапазон рабочих температур, ºС

от -40 до +60

Габаритные размеры, мм.

не более 106х72х64

не более 133х49х17,5

Масса, кг.

0,55

не более 0,2

Средний срок службы, лет

30

Документация

Декларация о соответсвии (40 кб.)

Паспорт “PLC-модем M-2.01” (70 кб.)

Руководство по эксплуатации (857 кб.)

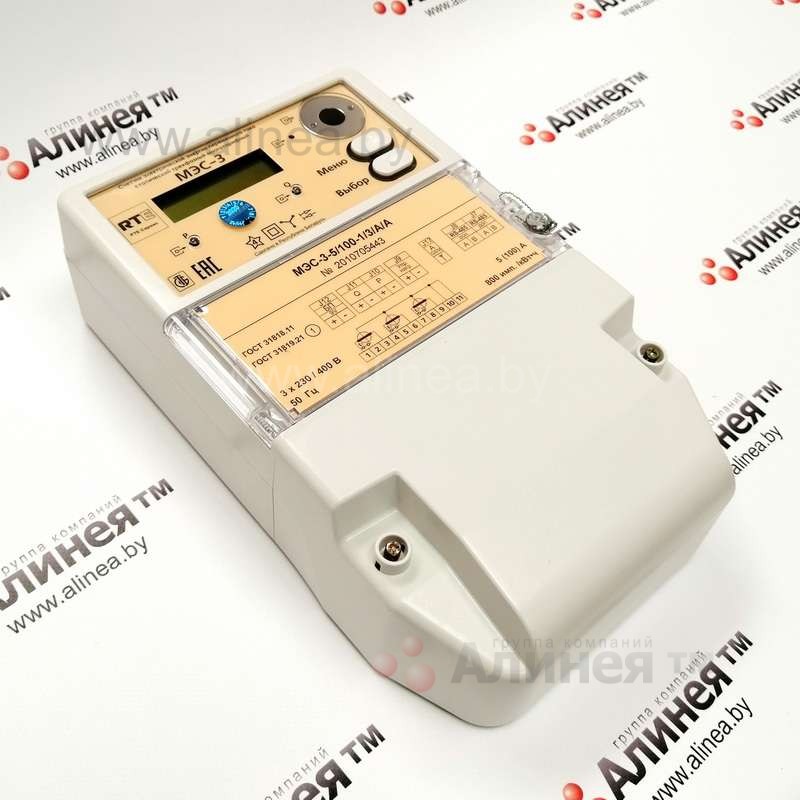

Счетчики с PLC-модемом: преимущества и недостатки

Приборы учета электроэнергии становятся все более удобными и совершенными. Сегодня потребители могут купить электрический счетчик однофазный и трехфазный, одно- и многотарифный, соответствующие требованиям о высокой точности сбора показаний. А с недавнего времени в эксплуатацию начали вводить устройства с интегрированным PLC-модемом. Какими характеристиками и преимуществами обладает новое оборудование?

Плюсы счетчиков с PLC-модемом

В европейских странах технология PLC (Power Line Communication Modem), позволяющая передавать данные по электрической сети, известна уже давно. В России применять ее начали порядка 10 лет назад, а на сегодняшний день в Санкт-Петербурге купить счетчик электроэнергии с PLC-модемом можно практически в любом специализированном магазине. Суть заключается в том, что информация о потреблении электроэнергии автоматически передается в центральный пункт сбора данных. Среди других преимуществ этих устройств стоит выделить следующие.

  • Простота монтажа и эксплуатации. Для установки не нужно прокладывать отдельные кабеля, сверлить стены, использовать специальные инструменты и навыки.
  • Связь по силовым линиям более стабильна, чем Wi-Fi.
  • Удобна для пользователей (автоматическая передача показаний счетчика) и ресурсоснабжающих организаций (высокая точность переданных от потребителей данных, возможность вычислять суточное количество потраченной энергии и собирать другую статистическую информацию).

Преимущества PLC-модемов очевидны, поэтому все больше потребителей предпочитает покупать электрические счетчики однофазные или трехфазные с поддержкой этой новой технологии. А есть ли у приборов учета с PLC-недостатки?

Минусы счетчиков с PLC модемом

В нашей стране электрические сети – одна из самых распространенных и разветвленных структур. С этой точки зрения передача данных по силовым линиям является наиболее удобной и доступной. Однако изначально сети не были предназначены для подобных операций, поэтому на практике встречаются определенные препятствия.

  • Изношенность сетей приводит к появлению шумов и помех.
  • Качество связи снижает срок использования некоторых приборов, например, энергосберегающих ламп, импульсных источников питания.
  • Пропускную способность сети приходится делить между всеми ее потребителями.

Несмотря на особенности наших электросетей, многие коммерческие организации, единичные потребители, дома и даже целые улицы делают выбор в пользу технологии PLC. Где сегодня можно купить счетчик электроэнергии в Санкт-Петербурге с такими характеристиками?

Счетчики с PLC-модемом от «НПК ЛЭМЗ»

Ленинградский Электромеханический завод производит счетчики уже более 60 лет. Наше предприятие всегда уделяло особое внимание внедрению современных технологических решений, сохраняя традиционно высокое качество и надежность продукции. В каталоге представлен широкий ассортимент приборов учета – потребители могут купить электрические счетчики однофазные, трехфазные, однотарифные и многотарифные.

Часть приборов учета производства «НПК ЛЭМЗ» доступна в модификации с PLC-модемом, благодаря чему потребители могут оценить удобство и функциональность новых технологий. Подробнее узнать о характеристиках и стоимости можно у наших специалистов по телефону 8 (812) 332-36-82.

Гетерогенный PLC/RF модем – характеристики, документация — Приборы

Описание

Гетерогенный модуль связи (PLC/RF модем) предназначен для реализации каналов связи в системах передачи данных по электрическим сетям переменного тока напряжением 220 В и беспроводной передачи данных в радиочастотном диапазоне 868 МГц.

Позволяет организовать передачу информации в соответствии с международным стандартом G3-PLC по электрическим сетям и беспроводную передачу данных в соответствии с IEEE 802.15.4. Предназначен для использования в автоматизированных системах контроля и учета электроэнергии.

Возможны три варианта исполнения устройства:
• Корпусное исполнение: комплект отладочный для PLC/RF модема (ТСКЯ.468998.034)
• Бескорпусное исполнение: модуль PLC.G3/RF868 (ТСКЯ.465635.002)
• Бескорпусное исполнение: PLC/RF модем связи (ТСКЯ.465635.005)

Технические характеристики

PLC модем

Частотный диапазон работы CENELEC A / B (35кГц – 91кГц; 98кГц – 122кГц)
Модуляция OFDM
Стандарт G3-PLC
Скорость передачи до 40 кБит/с
Виды модуляции BPSK, QPSK, 8PSK

RF модем

Частота несущей 868 МГц
Вид модуляции 2-FSK, 4-FSK
Скорость передачи до 50 кБит/с

Состав поставки (модуль):

Гетерогенный PLC/RF модем 1 шт.
Демонстрационная плата (для отладки системы) 1 шт.
Комплект кабелей 1 шт.

Среда программирования

АО «ПКК Миландр» CM-Lynx
Analog Devices VisualDSP

Гетерогенные PLC/RF модемы для систем сбора данных / Блог компании Миландр / Хабр

Эволюция плат модемов за 8 лет разработки

Умные счетчики стали реальностью в нашей жизни и главная их особенность – автоматический сбор данных. Как организовать сбор данных в многоквартирных домах и причем здесь гетерогенный PLC/RF модем? Как за 8 лет пройти путь от идеи до серийного производства, столкнуться с общими для области техническими ограничениями и разработать для их обхода собственное решение? Что лучше, передавать информацию по линиям питания (PLC) или использовать беспроводной радио канал (RF). На эти и другие вопросы постараюсь ответить в данной публикации!

Предыстория

Восемь лет назад (в 2013 году) мы вышли на рынок приборов учета, запустив в серийное производство счетчик электрической энергии Милур-104.

Первая версия счетчика электроэнергии

Со временем стало ясно, что общий тренд направлен не на отдельные приборы учета, а на создание автоматизированных систем учета энергоресурсов. Многие производители начали закладывать в свои приборы учета различные интерфейсы для снятия показаний и удаленного управления. В качестве интерфейсов можно было встретить различные решения, начиная от классического для промышленности RS-485, до различных реализаций радиочастотных и PLC трансиверов, были даже экзотические варианты вроде Ethernet.

В основу наших следующих счетчиков (Милур 105/305) легла модульная конструкция, позволяющая добавлять интерфейс передачи данных в виде отдельной печатной платы на этапе производства, что позволило унифицировать конструкцию модельного ряда приборов учета.

Основным недостатком большинства систем АСКУЭ различных производителей были проблемы с качеством связи. Часто о необходимости автоматизированного сбора данных задумываются уже на последнем этапе, когда протягивать дополнительные кабели (даже небольшие для RS-485) уже желания или возможностей нет, поэтому выбор делался в сторону использования беспроводных/радиочастотных интерфейсов, либо использования уже существующей кабельной сети распределения электроэнергии, посредством PLC интерфейса. Для обоих способов характерна повышенная чувствительность к внешним помехам. Также, учитывая растущий спрос к приборам, произведенным во всем известной соседней стране, которые к сертификации по радиочастотгому диапазону, уровню внеполосных помех (обычно вторая и третья гармоники) и электромагнитной совместимости относятся, мягко говоря, довольно вольно, мы получаем высокую зашумленность как радиоканала, так и электросетей, что отрицательно сказывается на надежности данных каналов связи.

Гетерогенная система

В результате анализа ситуации было принято решение делать гетерогенную систему, использующую в качестве среды передачи данных совместно, как силовую линию (PLC), так и радиоканал.

Поскольку проводка является все-таки более изолированной средой передачи данных, чем радиоканал, в качестве основного интерфейса был выбран PLC.

В 2014 году Международным Союзом Электросвязи был выпущена новая версия стандарта ITU-T G.9903, более известного под названием PLC-G3, который и лег в основу PLC части гетерогенного модема.

PLC интерфейс

Физический уровень PLC реализован программно на основе собственного ЦОС процессора 1967ВН044. Это младший брат процессора 1967ВН028, который часто используется в качестве основного вычислителя радарной продукции. ЦОС Процессор 1967ВН044 обладает вдвое меньшим объемом оперативной памяти и вдвое меньшей максимальной тактовой частой, но при этом фактически является не просто мощной числодробилкой, а оснащен широким набором периферии, что позволяет использовать его в качестве основного микроконтроллера для создания изделия. При этом наличие в его системе команд инструкций для ускорения ЦОС вычислений позволяет выполнять программный синтез и разбор сигналов, необходимых для реализации физического уровня PLC.

PLC сигнал в диапазоне CENELEC-B

Сам стандарт PLC-G3 разрабатывался с учетом ненадежности проводки, используемой в качестве передачи данных и поэтому содержит широкий диапазон средств для снижения вероятности возникновения ошибок, уменьшения их влияния на передаваемые данные и коррекции в случае повреждения.

Для передачи данных используется фазовая модуляция (BPSK/QPSK/8PSK), что накладывает меньшие требования к мощности передатчика по сравнению с решениями на основе частотной модуляции и позволяет работать при более низком соотношении сигнал/шум за счет увеличения вычислительных затрат на устройстве. Данные передаются одновременно по нескольким поднесущим посредством ортогонального мультиплексирования (OFDM).

Структура физического уровня PLC

За счет использования скремблера и перемежителя данные распределяются по поднесущим, что помогает избежать полной потери связи в случае возникновения помех, попадающих на часть поднесущих.

Стандарт использует одновременно линейное блочное и сверточное кодирование для увеличения надежности доставки данных.

Радиоканал

В качестве дополнительного интерфейса, а также для связи с устройствами, подключенными к изолированным электросетям или не подключенными к ним вообще, используется радиоканал в диапазоне 868МГц. Поскольку короткие волны диапазона 2.4ГГц хуже распространяются внутри помещений, а также еще на этапе начала разработки в нем уже было “довольно тесно” (а сейчас в городской черте там стало совсем печально) то выбор стоял в основном между 433 и 868МГц. Оба диапазона позволяли использование устройств общего назначения, так что делить эфир с китайской продукцией всевозможного назначения пришлось бы в любом случае, но 868МГц казался на тот момент более перспективным и в результате мы выбрали его, и как со временем оказалось — не ошиблись.

В отличии от PLC части, радиоканал на данный момент у нас реализован на готовом трансивере CC1200, производства Texas Instruments, но в будущем предполагается разработка собственной радиочастотной ИС в том числе и для данного применения.

Спектр радиосигнала PLC/RF модема

После принятия соответствующего решения ГКРЧ в ПО модемов была добавлена поддержка десятка низкоскоростных (1.2-9.6 Кб/c) каналов в диапазоне 868,7-869,2МГц для передачи данных и двух высокоскоростных (125 Кб/c) канала в диапазоне 866-868МГц для настройки и обновления самих устройств.

Для передачи данных на физическом уровне в радиоинтерфейсе используется модуляция 2GFSK, для уменьшения ширины спектра и снижения внеполосных излучений. На физическом уровне используется FEC из стандарта IEEE 802.15.4 для повышения надежности работы канала связи. Систему каналов можно использовать как для сосуществования различных сетей на одном объекте, так и для локального разделения подсетей для снижения утилизации эфира и повышения общей пропускной способности сети.

Развертывание и проблемы

Все описанное выше разрабатывалось и тестировалось с положительными результатами на территории компании Миландр, но все самое интересное началось после установки пробных партий на реальные объекты.

В конце 2017 года была собрана первая опытная партия из нескольких PLC/RF модемов для установки в 17-этажный многоквартирный жилой дом в г. Томск. На момент отправки были некоторые опасения, касательно совместной работы с модемами квартирных радиомодулей, но реальность показала, что сложностей может оказаться больше, чем изначально предполагалось.

PLC

  1. Теоретическая модель импеданса сети, предсказуемо не соответствует реальному сопротивлению электрической сети и степень этого несоответствия может достигать нескольких порядков на отдельных частотах.

  2. Любой реальный объект — он “живой”, на нем присутствуют люди, которые могут включать и выключать различное оборудование, и состояние среды передачи данных может значительно меняться в течении суток.

  3. Наибольшую проблему для PLC сигнала представляют не помехи от использования бытовых приборов, а поглощение сигнала за счет входных емкостей импульсных блоков питания. В электрической сети с большим количеством ИИП уровень PLC сигнала довольно быстро опускается до отрицательных значений SNR, в таких условиях полезный сигнал еще можно вытащить (за счет использования PSK) и восстановить (за счет кодов коррекции), но даже при этом доля поврежденных пакетов начинает довольно быстро составлять более 50%.

  4. Электрическая сеть имеет распределенную структуру и сигнал отлично без искажений проходящий бухту кабеля 300м может легко не пройти по стояку из подвала до 10 этажа обычного многоквартирного дома.

  5. В электрической сети объекта уже могут быть PLC устройства, использующие различные диапазоны спектра и типы модуляции (например S-FSK).

Спектры PLC сигнала и помех на различных объектах (можно открыть в новой вкладке для увеличения)

RF

  1. Существующие модели могут с неплохим приближением описать поведение радиосигнала на открытой местности, но не в закрытых помещениях со сложной геометрией. В них основную роль начинают играть переотражения сигнала от стен и перекрытий и сложение прямых и отраженных сигналов и от фаз каждой из компонент сигнала зависит степень ослабления в каждой конкретной точке пространства. Теоретически хорошую точность должна показать многолучевая модель, но для таких расчетов необходимо иметь подробные планы каждого объекта, чем маловероятно что будут заниматься перед установкой приборов учета. Физически эффект замирания проявляется в том, что в помещении образуются области, в которых стабильный радиообмен затруднен или вообще невозможен.

  2. Счетчики электроэнергии часто устанавливаются в этажные щиты учета на лестничных площадках, которые представляют из себя, наверное, худшие условия, в которые можно поместить оборудование, использующее радиоканал — железная дверь с передней стороны и железобетон конструкций или металлические стенки ящика с трех других сторон — идеальные условия, если не для экранирования сигнала, то как минимум для его множественных переотражений.

Состояние эфира в диапазоне 868МГц на одном из объектов

В целом мы столкнулись с теми проблемами, с которыми сталкивались большинство производителей приборов учета при начале промышленного производства и для которых не существует стандартного решения. Косвенно подтверждением наличия сходных проблем можно считать отзывы о наличии проблем с качеством связи у систем АСКУЭ других производителей.

Решения

Одним из лучших решений в плане радиоканала считалось решение на основе LoRa. Для наших устройств дальность стабильной связи на открытом пространстве достигала 5-7 км, максимальная была около 10 км, для LoRa заявлялись сходные характеристики. Но поскольку специфика систем АСКУЭ в большинстве случаев предполагает установку приемопередающих устройств в помещениях, то было проведено сравнение работы радиоканала для нашей системы, состоящей из УСПД Milan IC 02 и квартирного радиомодуля и системы на основе LoRa+LoraWAN, где в качестве шлюза использовался Tektelic KONA Micro, с датчиком Tektelic KONA Home Sensor. Мощность шлюза и УСПД была установлена на +25dBm, а обоих датчиков на +14dBm, трансиверы LoRa были настроены на режим SF7/125кГц, в нашей сети использовался канал 9.6Кб/c шириной 25кГц.

Сравнение качества сигнала RF части модема и LoRa

Результаты измерений показали, что в условиях внутри помещений LoRa, несмотря на более надежную CSS модуляцию и большую ширину канала, фактически сталкивается с теми же проблемами переотражения и затенения, что и наше решение. Фактически не удалось получить какого-то значимого преимущества в работе какой-то из систем в тестовых условиях.

Многие производители систем учета предлагают следующие способы в качестве решения проблем качества каналов:

  1. Установка дополнительных шлюзов и базовых станций.

  2. Установка ретрансляторов PLC или RF сигнала.

  3. Использование датчиков или приборов учета в качестве ретрансляторов.

Конечно, с точки зрения покупателя системы первый способ является наихудшим решением, так как ведет к дополнительным затратам. Классическая ретрансляция, реализуемая повторной отправкой принятых пакетов, проста в настройке, но значительно увеличивает нагрузку на сеть, снижает полезную утилизацию канала (при повышении общей), и при неправильной настройке может приводит к широковещательным штормам.

В качестве альтернативны было выбрано решение с честной маршрутизацией пакетов через модемы, установленные в приборы учета. Это позволяло аккуратно и надежно настроить маршруты пакетов до устройств, прямая связь с которыми была недостаточно стабильна или полностью отсутствовала. Для 17-этажного одноподъездного дома, служившего тестовым объектом, максимальная цепочка составила три промежуточных устройства между УСПД и опрашиваемым прибором. Добавление маршрутизации позволило почти полностью решить проблемы со связью с дальними от УСПД устройствами. Конфигурация модемов проводилась при помощи УСПД удаленно, постепенно записывая дерево маршрутов от ближних устройств к дальним.

Окно конфигурации дерева маршрутов PLC/RF сети

Несмотря на то, что использование статической маршрутизации помогло повысить надежность каналов связи, оно было все равно промежуточным решением, так как требовало от операторов управляющих компаний знания или анализа структуры настраиваемых объектов. Помимо этого иногда приходилось сталкиваться с ситуациями, когда жильцы, уезжая на отдых, полностью отключали приборы учета установленными перед ними рубильниками/автоматами. В случае, когда такой прибор был промежуточной точкой в маршрутах для устройств, установленных выше, это приводило к потере связи сразу с целыми сегментами сети.

Поэтому параллельно с испытаниями в компании Миландр, совместно с компанией Астрософт велась разработка обновленной версии системы, основанной на отечественной ОСРВ и использующей динамическую маршрутизацию. В качестве алгоритма маршрутизации стандартом 6LoWPAN (который мы в том числе начали реализовать) предлагалось использовать алгоритм реактивной маршрутизации LOADng. Классические алгоритмы проактивной маршрутизации, применяемые в компьютерных сетях требуют регулярного обмена пакетами между каждой парой связанных устройств в сети. Поскольку сейчас реализация компьютерных сетей связи в домах уже почти однозначно ассоциируется с технологией Ethernet и витой парой, а также типом связи устройств точка-точка (порт-порт), то кажется что что проблем с поддержкой регулярного обмена пакетами не будет. Но если вспомнить, что оба используемых нами интерфейса представляют из себя общую среду передачи данных, разделяемую между всему устройствами в зоне видимости (в том числе и не принадлежащими к нашей системе), то возникает закономерный вопрос — не превысит ли трафик накладных расходов на поддержание сети трафик полезных пакетов с опросом приборов учета.

Пакеты в PLC линии и работа алгоритма CSMA/CA – Широковещательный запрос к четырем приборам

Одной из дополнительных задач для автоматизации было добавление приборов учета и датчиков в УСПД для периодического опроса. В большинстве систем АСКУЭ это возможно сделать только вручную, занеся в базу данных информацию о приборе, месте его установке, параметрах, и т. д. В нашей системе была добавлена возможность для автоматической регистрации и обнаружения устройств в сети. После включения модем запрашивает у связанного с ним прибора учета его параметры (название, тип, серийный номер) и начинает активное сканирование эфира, отправляя на выбранном канале (или каналах) запросы поиска соседних устройств. После чего происходит попытка подключения к каждой из обнаруженных сетей. При совпадении ключей и прохождении фильтрации по белым/черным спискам устройств на УСПД устройство получает логический адрес в сети и привязывается к УСПД как к координатору. При этом на УСПД появится вся информация о приборе учета и оператору будет нужно только привязать его в ручном режиме к реальному месту установки и потребителю при необходимости.

Информация о приборах учета в УСПД

В гетерогенной сети помимо устройств с PLC/RF модемами могут также присутствовать устройства только с RF интерфейсом и с автономным или низковольтным питанием, как например квартирные радиомодули (счетчики импульсов, подключаемые к счетчикам воды, газа и тепла с импульсным выходом), датчики температуры и влажности, газосигнализаторы и т. д.

Для устройств с автономным питанием основной задачей, помимо собственно учета, является сохранение заряда батарей. Это накладывает ограничения на время работы радиомодуля даже в режиме приема, поэтому большую часть времени радио трансивер устройства находится в спящем режиме и включается только раз в определенный период для опроса показаний. Такой режим работы накладывает дополнительные требования к синхронизации времени между устройствами, так как оно неизбежно будет «уплывать» из-за погрешностей кварцевых резонаторов и сбиваться при замене элементов питания. Для решения данной задачи на канальном уровне был добавлен протокол MTP, являющийся легковесном аналогом общеизвестного алгоритма PTP. Каждое устройство раз в определенный интервал времени делает широковещательные рассылки со своим текущим временем и отдаленностью часов от координатора (stratum). Узлы сети, выбирают устройство с наименьшими удаленностью и разбросом времени и добавляются в дерево после них, становясь следующим слоем источников времени.

Пример построения дерева алгоритмом MTP

В обычном режиме система работает под управлением УСПД, который поочередно по графику опрашивает все датчики и приборы учета, но иногда устройствам необходимо асинхронно передать информацию к координатору, например о превышении допустимых значений, вскрытии корпуса устройства или снижении уровня заряда батарей. Можно было бы использовать выбранный ранее подход с реактивной маршрутизацией, но это добавило бы дополнительную задержку перед отправкой пакета и увеличило накладные расходы на асинхронный поиск маршрута. Но ведь в результате работы MTP у нас же уже фактически есть в каждом устройстве запись о следующем «прыжке» до координатора, которую можно использовать. Таким образом мы приходим к используемому в текущей версии модемов алгоритму ARRDP. При обращении от УСПД к устройствам используется реактивная маршрутизация, которая одновременно находит устройство по его логическому адресу (аналог ARP) и строит маршрут для него с учетом состояния PLC и RF сред. При обратном обращении, от устройств к УСПД, используется пассивная проактивная маршрутизация, использующая данные синхронизации времени для быстрой отправки пакетов, но возможно не по самому оптимальному маршруту. Применение данного подхода позволило решить большую часть проблем с надежностью каналов связи до устройств, удаленных от УСПД. Данное решение хорошо работает при плотном покрытие объекта устройствами учета, как например в жилых домах или бизнес центрах. Таким образом мы не изобрели «серебряную пулю», но создали стабильное решение для применения на большей части объектов требующих автоматизированных систем сбора данных.

Сетевой стек PLC/RF модема

Поскольку разработка системы и ее развертывание на объектах происходили параллельно, то был реализован механизм обновления модемов устройств без физического доступа к прибору и повреждения пломбировки. Так как модем является отдельным модулем, взаимодействующим с прибором учета, то его ПО не относится к метрологической части и изменение его версии (с изменением контрольной суммы) не требует повторной поверки прибора учета. Обновить ПО можно двумя способами: или используя протокол удаленной настройки и управления самого модема, посредством отправки маршрутизируемых IPv6 пакетов по гетерогенной PLC/RF сети или с использованием протокола управления канального уровня и отправки прошивки по одному из широких радиоканалов, что значительно быстрее, но требует физического нахождения рядом с обновляемым модемом.

Небольшой оффтоп об обновлении

На самом первом объекте мы столкнулись с ситуацией, когда после установки нашей системы учета управляющей компанией поставщиком электроэнергии были установлены вводные приборы учета, также использующие PLC в диапазоне CENELEC A, но с другой модуляцией (S-FSK) и с высокой утилизаций канала (более 50%). На тот момент ПО модемов не поддерживало изменение диапазона работы PLC, поэтому единственным решением было обновление прошивки всех приборов учета на объекте по каналам со скоростью в 1-10 Кб/с. Дополнительной сложностью было то, что при смене частотного диапазона PLC терялась совместимость с предыдущей версией, поэтому обновление было необходимо устанавливать, двигаясь от самых дальних приборов (с точки зрения маршрутов) к ближним. В целом процесс прошел успешно, но для сотни с небольшим приборов занял чуть более месяца.

Со стороны УСПД модем на уровне драйвера интегрирован в ОС Linux. Для обращения к устройствам на используются IPv6 адреса, включающие в себя серийный номер прибора. В УСПД модем представляется как сетевой адаптер, на который можно открыть обычный UDP сокет для обмена данными с устройствами. Для анализа сети можно использовать стандартные утилиты вроде traceroute, tcpdump, а настройки самого модема вынесены в sysfs.

Работа с модемом в системе УСПД

Поскольку в ПО модемов также используется модульный подход, то их можно легко переконфигурировать под нужды заказчика и для применения в других системах, кроме АСКУЭ, например в качестве одной из ветвей является версия для управления светофорами на перекрестках, где полностью отключены алгоритмы маршрутизации и подтверждения сообщений и изменены настройки алгоритма множественного доступа к среде для достижения гарантированного времени доставки пакетов.

Бонус для дочитавшихЩит с УСПД перед отправкой на объектТестирование взаимодействия приборов учетаОбновление модемов на объекте через радиоканал: иногда ближайшая к обновляемому устройству точка может выглядеть такПамятник модемам не прошедших испытания

Коммуникационный модем Powerline PLC-UART-12V

Замена: Нет. Мы больше не продаем этот товар и не имеем прямой замены. Эта страница предназначена только для справки.

Описание: Это модуль приемопередатчика, предназначенный для передачи / приема последовательных данных по линиям электропередачи. PLC-UART разработан для прозрачной передачи последовательных данных по сети переменного или постоянного тока, установленной в вашем доме или офисе. Эти устройства имеют явное преимущество перед протоколами, такими как X10.PLC-UART осуществляет двустороннюю связь со скоростью до 19200 бит / с. Вы можете не только сказать блендеру, что он должен включиться, но и можете запросить удаленное устройство и получить с него данные (вы не можете делать запросы с помощью X10).

Для работы PLC-UART-12V требуется внешний источник питания 12 В постоянного тока.

На материнской плате PLC-UART имеется 20-контактная розетка, пользователи могут выбирать различные дочерние платы в зависимости от требований интерфейса. Эта 20-контактная розетка совместима по контактам с модулем XBee от Digi. Таким образом, модуль XBee также можно использовать на PLC-UART, а PLC-UART станет каналом связи по линии электропередачи с мостом Zigbee.

Материнская плата PLC-UART нового поколения также поддерживает DIP с помощью дополнительных контактов, которые можно использовать для прямого подключения к плате пользователя без завинчивания. Сигналы интерфейсной платы, такие как сигналы RS232 / RS485 / USB, также направляются обратно на материнскую плату через 20-контактную розетку и снова на плату пользователя через эти контакты DIP.

Модули LinkSprite имеют встроенную функцию повторителя на уровне пакетов. Эта функция может значительно расширить зону действия связи по линии Powerline.

Модуль LinkSprite имеет как физические, так и логические адреса.В сети как физические, так и логические адреса могут использоваться для адресации различных узлов в сети.

Характеристики:

  • Полностью прозрачный режим, подключи и работай прямо из коробки без необходимости программирования.
  • Встроенные коды исправления ошибок.
  • Встроенная функция повторителя для увеличения зоны покрытия.
  • Физический и логический адрес
  • AT-команды, используемые для расширенной настройки.
  • Интерфейс UART для хоста ИБП
  • Модуляция FSK (частотная манипуляция), используемая на физическом уровне
  • Конструкция с низким энергопотреблением
  • RoHS
  • Небольшой размер модуля, который легко встраивается в существующие продукты.

Документы:

PLC Modem | Метис Коммуникации

Название продукта Модем ПЛК
Модель МПЛ-300
Серия ТЛК / ПЛК
Каталог
Описание товара
Описание продукта

· Поддержка оптимального решения домашней сети

· Возможна передача до 85 Мбит / с через силовые кабели

· Максимальная скорость передачи: до 200 Мбит / с

· Функция Plug & Play, не требующая дополнительных программ установки

· Возможна передача данных до 1.2км


Основные характеристики

· Связь через силовые кабели 90 ~ 230 В переменного тока

· Превосходная безопасность благодаря 56-битному шифрованию DES

· Одновременное подключение к модему PLC до 64 устройств

· TCP / IP связь

· Поддержка группировки

Технические характеристики
Основной набор микросхем Интеллон INT6400
Физическая скорость 200 Мбит / с
Ширина полосы частот 2-30 МГц
Доступ к каналу CSMA / CA
QOS VLAN, TOS, DSCP
Средство передачи Линия электропередачи
Узел доступа Mac 64 узла
ПЛК Throuput (макс.) 90 Мбит / с
Блок питания 110 ~ 220 В, 50 ~ 60 Гц
Потребляемая мощность 5 Вт (макс.)
Размеры (Ш * Д * Д) 105 мм x 70 мм x 30 мм
Продукция компании Metis Communication ТЛК / ПЛК

Поставщики и ресурсы беспроводной связи RF

О мире беспроводной связи RF

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи.На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д. Эти ресурсы основаны на стандартах IEEE и 3GPP.Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

статей о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Умная парковка на базе Zigbee • Система умной парковки на основе LoRaWAN


Статьи о беспроводной радиосвязи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье описаны мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые замирание и т. Д., Используемые в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>


Учебное пособие по 5G – В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


В этом руководстве GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS-вызовов и восходящая линия связи PS-вызовов.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования ИУ на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест на соответствие устройства WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH


Поставщики, производители радиочастотной беспроводной связи

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители компонентов RF >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга.
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.


RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Датчики разных типов


Поделиться страницей

Перевести страницу

продуктов | gridComm

GC8800 – это законченное аппаратное и программное сетевое решение.Модуль работает с внешней схемой связи, установленной на базовой плате.

  • Диапазон частот: от 5 кГц до 500 кГц
  • Схемы модуляции 3QPSK, 3BPSK или 1BPSK с 18 уровнями резервирования
  • Одиночный источник питания: 12 В постоянного тока при 300 мА
  • Нормальное энергопотребление – режим приема (Rx): 12 В постоянного тока при 42 мА
  • Чувствительность Rx: -75 дБм
  • Инструмент сканирования частоты для поиска 18 лучших несущих частот на основе RSSI и полученного успеха для 8 узлов
  • Индикатор шума для определения уровня шума для выбранных частотных каналов
  • Инструмент отладки для проверки успешности канала связи.
Номер документа Описание Дата Скачать
PB80020_01 GC8800 Описание продукта 10.12.2013 Загрузить
PB80021_01 GC8800 Руководство пользователя 05.02.2016 Загрузить
Карманный модем ПЛК

Описание

Для аналогового или ISDN-соединения
Компактный и надежный карманный модем представляет собой удаленную станцию ​​для офиса при удаленном обслуживании по телефону, например.г. с модемом ACCON-MPI / PROFIBUS и модемом ACCON-MPI.

Идеальные области применения
В качестве удаленной станции для офиса при удаленном обслуживании по телефону.

У вас есть выбор
Карманный модем может поставляться в двух моделях, различающихся типом модема:
Вы можете выбирать между аналоговым модемом и моделью в качестве адаптера IDSN.

Технические характеристики

Карманный модем 56k INT Карманный модем ISDN
Телефонная связь Соединительный кабель для ввода TAE Соединительный кабель ISDN
Подключение к ПК RS-232 с 9-контактным вводом SUB-D, через прилагаемый кабель RS-232 с 9-контактным вводом SUB-D, через прилагаемый кабель
Поддерживаемый протокол ISDN DSS1 (евро-ISDN)
Размеры (Ш x В x Г) в мм 71 х 22 х 128 71 х 22 х 128
Тип защиты IP 20 IP 20
Напряжение питания От 9 до 10 В постоянного тока через прилагаемый блок питания 5 В постоянного тока через прилагаемый блок питания
Потребляемая мощность 2 Вт 0.5 Вт
Рабочая температура от 0 ° C до 55 ° C от 0 ° C до 55 ° C
Допустимая относительная влажность от 0% до 95% от 0% до 95%

Экосистема ускоряет разработку ИС для программируемых модемов связи по линии электропередачи

Для ускорения гибридного подключения G3-PLC в устройствах интеллектуальной сети и IoT компания STMicroelectronics представила экосистему разработки для своего программируемого модема связи по линии электропередачи (ПЛК) ST8500 чипсет.

, состоящая из двух оценочных плат, предназначенных для безлицензионных радиочастотных диапазонов 868 МГц и 915 МГц, с документированным микропрограммным обеспечением, экосистема помогает пользователям быстро создавать и тестировать узлы, соответствующие требованиям G3-PLC Hybrid, первого в отрасли опубликованного стандарта для двойного ПЛК и РЧ-подключения.

Оборудование, такое как интеллектуальные счетчики, мониторы окружающей среды, контроллеры освещения и промышленные датчики, содержащие набор микросхем ST8500, поддерживающий G3-PLC Hybrid, может выбирать линии электропередачи или беспроводной канал автономно и динамически изменяться для обеспечения наиболее надежного соединения.

Запущенный в 2019 году, набор микросхем сочетает в себе контроллер протокола ST8500 System-on-Chip (SoC), который запускает гибридную прошивку G3-PLC от ST, с драйвером линии связи по линии электропередач STLD1 (PLC) и радиомодулем S2-LP с частотой менее ГГц. Устройства, содержащие набор микросхем, обратно совместимы и совместимы с любой сетью G3-PLC.

Стек гибридных протоколов

ST основан на открытых стандартах G3-PLC, IEEE 802.15.4, 6LowPAN и IPv6. Встраивая поддержку RF Mesh на физическом (PHY) уровне и уровне канала передачи данных, ST8500 объединяет сильные стороны Powerline и беспроводной ячеистой сети для связи между интеллектуальными узлами и сборщиками данных.В отличие от простых соединений точка-точка, гибридные ячеистые сети широко соединяют узлы для повышения надежности, усиления отказоустойчивых соединений и увеличения расстояния связи.

Два новых набора для разработки аппаратного обеспечения обеспечивают связь с ПЛК и ВЧ, а также обработку приложений. Комплект EVLKST8500GH868 настроен для работы в РЧ-диапазоне 868 МГц, как рекомендовано в ЕС, а комплект EVLKST8500GH915 работает в диапазоне 915 МГц, используемом в Северной и Южной Америке и Азии. Каждый комплект поставляется с программной структурой STSW-ST8500GH и документацией.

Готовые к объединению с платой STM32 Nucleo для масштабируемой обработки приложений и совместимые с обширным портфелем плат расширения X-NUCLEO ST для удобного расширения функций, комплекты обеспечивают платформу для разработки широкого спектра приложений Smart-grid и IoT.

EVLKST8500GH868 и EVLKST8500GH915 доступны сейчас у ST и у дистрибьюторов по цене 250 долларов.

Xeline LTd MM-202BX PLC Modem Руководство пользователя Приложение F Руководство пользователя

MM-202BX Руководство по установке

Этот документ может быть изменен без предварительного уведомления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
