Площадь сечения кабеля: Площадь сечения проводов. Формулы и таблицы – СамЭлектрик.ру

Содержание

Как измерить сечение кабеля

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

В электрических сетях существует множество параметров, определяемых различными способами. Среди них имеется специальная таблица, диаметр и сечение провода с ее помощью определяются с высокой точностью. Такие точные данные требуются при добавлении электрической нагрузки, а старый провод не имеет буквенной маркировки. Однако даже условные обозначение не всегда соответствуют действительности. В основном это связано с недобросовестностью изготовителей продукции.

Поэтому лучше всего сделать самостоятельные расчеты.

Сечение кабеля – это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки – то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Рассмотрим подробнее несколько способов измерения сечения кабеля.

Способ №1

Первый способ применяется для определения сечения жил однопроволочного кабеля или провода.

Для этого нам необходимо с помощью обычного штангенциркуля или микрометра произвести измерение диаметра жилы кабеля (провода) без изоляции.

Зная диаметр жилы, достаточно легко определить сечение кабеля. Для этого нужно воспользоваться формулой сечения кабеля, которая совпадает с обычной школьной формулой расчета площадки круга.

Способ №2

Если под рукой нет штангенциркуля или микрометра, позволяющих достаточно точно замерить диаметр жил малых сечений, то можно воспользоваться 2 способом.

Одна из жил очищается от изоляции и наматывается на карандаш или ручку, как показано на рисунке. Чем больше витков, тем точнее получится измерение. Ширина намотки измеряется обычной линейкой и делится на количество витков. Получившееся число и будет диаметром жилы. Зная диаметр, вычисляем сечение способ № 1.

Несмотря на простоту, вычисления имеют свою особенность:

чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
витки обязательно должны быть прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличивает погрешность;

определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки чем больше вычислений – тем меньше погрешность.

Обращаем ваше внимание на значительный недостаток данного способа, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать).

Принцип расчета сечения многопроволочной жилы по диаметру остается тот же самый. Измерять диаметр всей жилы, состоящей из множества проволочек будет неправильно, так как между проволоками есть воздушный зазор.

Для расчета сечения по диаметру в гибком кабеле необходимо сначала высчитать сечение одной из проволочек в жиле. Диаметр проволочки вычисляется штангенциркулем (способ №1) или витками для удобства по линейке (способ 2). Далее по формуле в способе №1 находим сечение одной проволочки и умножаем на количество проволочек, получаем сечение кабеля.

Таблица соотношений диаметров и сечений

Определение сечений кабелей и проводов с помощью формул считается довольно трудоемким и сложным процессом, не гарантирующим точного результата. Для этих целей существует специальные готовые таблицы, диаметр и сечение провода в которой наглядно представляет их соотношение. Например, при диаметре проводника 0,8 мм, его сечение будет составлять 0,5 мм. Диаметр в 0,98 мм соответствует сечению уже 0,75 мм и так далее. Достаточно только измерить диаметр провода, а затем заглянуть в таблицу и вычислить нужное сечение.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

У производителей кабеля также существуют допуски относительно сечения жил кабеля.

Эти допуски регламентируются ГОСТ 22483, в соответствии с которым сечение жилы должно соответствовать указанному в ГОСТ-Р электрическому сопротивлению.

Например, для кабеля ВВГ (класс гибкости жил 1) диапазон диаметров жилы, соответствующих ГОСТ-Р, рассчитан и приведен в таблице ниже:

Номинальное сечение, мм2	Max. диаметр жилы, мм	Min. диаметр жилы исходя из max сопротивления по ГОСТ 22483-77, мм
0,5	0,80	0,78
0,75	0,98	0,95
1	1,13	1,10
1,5	1,38	1,35
2,5	1,78	1,72
3	1,95	1,90
4	2,26	2,18
5	2,52	2,45
6	2,76	2,67
8	3,19	3,12
10	3,57	3,46
25	5,64	5,49
35	6,68	6,47
50	7,98	7,52
70	9,44	9,04
95	11,00	10,65
120	12,36	11,97
150	13,82	13,29
185	15,35	14,87
240	17,49	17,05

При выполнении вычислений нужно соблюдать определенные рекомендации. Для определения сечения необходимо использовать провод, полностью очищенный от изоляции. Это связано с возможными уменьшенными размерами жил и более высоким изоляционным слоем. В случае каких-либо сомнений в размерах кабеля, рекомендуется приобретать проводник с более высоким сечением и запасом мощности. В случае определения сечения многожильного кабеля, вначале вычисляются диаметры отдельных проводов, полученные значения суммируются и используются в формуле или в таблице.

Чтобы проверить сечения кабеля и провода, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Таблица сечения кабеля по мощности — Оптима

Для чего необходим расчет сечения кабеля?

Правильный расчет кабеля необходим для предотвращения опасных для жизни, здоровья и имущества ситуаций. В результате прохождения электрического тока по проводам происходит их нагрев. Чем выше сила тока, тем он интенсивнее. Результатом становится возгорание или короткое замыкание со всеми вытекающими последствиями.

Следующие формулы наглядно доказывают это утверждение:

I = U/R (Закон Ома),

где:

I – сила тока,

U – напряжение,

R – сопротивление.

Из формулы видно, что чем сильнее сопротивление, тем больше тепла будет выделяться при прохождении тока по проводнику.

Формула нахождения сопротивления выглядит следующим образом:

R = p·(L/S),

где:

p – это удельное сопротивление (величина, которая характеризует свойство материала оказывать сопротивление движению заряженных частиц).

L – длина кабеля.

S – площадь сечения кабеля.

Чем меньше площадь сечения, тем выше сопротивление. Это приводит к увеличению активной мощности, так как ток пытается преодолеть сопротивление. Вследствие этой работы выделяется тепло, которое идет на нагрев. Если проводник нагреется сверх нормы, это приведет к негативным последствиям.

Что необходимо знать для правильного выбора провода?

Основной параметр, по которому осуществляют выбор сечения кабеля – допустимая токовая нагрузка. Это величина тока, которую может пропускать по себе проводник в течение длительного времени без каких-либо последствий.

Номинальный ток определяют для того, чтобы рассчитать мощность потребителей, установленных в квартире. После этого проводят расчет силы тока по формулам:

Для однофазной электрической сети:

где P – общая мощность установленных приборов, U – напряжение, К_и – коэффициент одновременности максимумов нагрузок (0.75), cos(φ) – коэффициент мощности, равен единице.

Для 3-х фазной электрической сети:

Допустимая токовая нагрузка определяется в соответствии с указаниями нормативных документов

Что будет, если неправильно рассчитать сечение

Если отказаться от расчета сечения или выбрать его «на глаз» впоследствии можно столкнуться с перегревом проводки. Это приведет к расплавлению изоляции, возгоранию, короткому замыканию.

С другой стороны, если выбрать сечение больше необходимого, это приведет к дополнительным финансовым расходам и проблемам в электромонтаже.

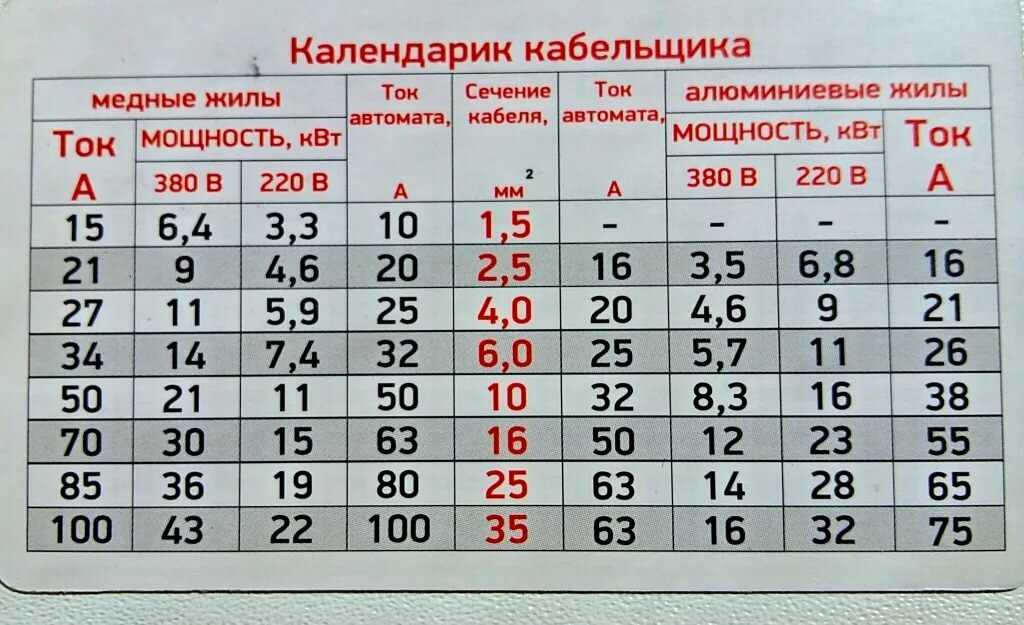

ПУЭ таблица расчета сечения кабеля по мощности и току

Представленные ниже таблицы помогут выбрать сечение кабеля по максимальным значениям тока и нагрузки.

Для медных проводов:

Сечение токопроводящей жилы, мм2	Медные жилы проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Для алюминиевых проводов:

Сечение токопроводящей жилы, мм2	Алюминиевые жилы проводов и кабелей
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Как выбрать сечение проводника

Ещё несколько критериев, на которые нужно обратить внимание в процессе выбора кабеля

Длина питающей линии. Чем длиннее провод, тем сильнее в нем потери напряжения. Чтобы уменьшить их, нужно либо укоротить провод, либо увеличить сечение. В первую очередь это касается кабелей с алюминиевыми токопроводящими жилами. При использовании медных проводов длина не учитывается. Для компенсации увеличения сопротивления берут запас в 20-30%

Тип проводки. В быту применяют провода из меди или алюминия. В последнее время алюминий практически не используют, все давно переходят на медь. Алюминиевые провода дешевле, но у них выше сопротивление, у медных – ниже. Алюминий не так надежен, как медь, его не рекомендуется использовать.

Особенности подключения. Если все жилы завести на один автомат, это приведет к перегреву клемм. Несоблюдение номинала спровоцирует ложные срабатывания.

Электрические работы должны проводиться квалифицированным персоналом, имеющим соответствующие группы допуска и удостоверения.
