Почему на обоих проводах горит индикатор: Важно знать причину по которой горит индикатор на нулевом проводе

Почему индикатор горит и на фазе и на нуле? В чём причины?

Содержание:

Почему индикатор горит и на фазе и на нуле? В чём причины?

Со временем рано или поздно, но возникает момент, когда нужно отремонтировать электропроводку. Даже замена розетки в доме требует соблюдения некоторых правил.

Само собой разумеется, что для ремонта электропроводки потребуются определённые инструменты. Индикаторная отвертка, которая показывается где фаза, а где ноль, является одним из них.

Индикаторная отвёртка помогает быстро определить, есть ли вообще напряжение на проводах, и на каком именно проводе находится фаза. Таким образом, можно убедиться в отсутствии напряжения и определить, с какой стороны фаза в розетке или что должен разрывать выключатель, фазу или ноль.

Но бывают и казусы, когда индикатор горит сразу и на фазе и на нуле. Это ошибка, ведь так быть не должно. При исправной розетке, индикаторная отвертка должна загораться только тогда, когда прикоснёшься её кончиком к фазному проводу. На нуле индикатор гореть не должен.

Наличие фазы сразу на двух проводах говорит о какой-то серьёзной поломке. Чаще всего это является признаком обрыва нуля в электрическом щите. Тогда фаза проходит через какой-нибудь включённый выключатель или электроприбор.

Однако если индикатор показывает фазу на обоих проводах, то это может говорить и о другом:

Наводка — наведённое напряжение или электропомехи. С учетом большого количества электроприборов в здании, а также большой протяжённости электропроводки, индикатор может просто показывать «наводку». Наводка связана с воздействием электромагнитного поля на инструмент.

Повреждение изоляции на проводах. Нередко случается и так, что по каким-то причинам повреждается изоляция проводов, в том числе и в стене. Если такое происходит, то обычно должно быть короткое замыкание. Однако если фаза относится к другой линии, то индикатор будет гореть и на нуле.

Обрыв нуля в щитке. О данной проблеме уже было рассказано выше, на сайте «Советы Электрика» https://elektriksovety.ru/. Если оборвался ноль, то фаза может прийти на него через включённую лампочку или электроприбор в сеть.

Причины появления фазы на нуле

Причинами того, что индикаторная отвертка показывает фазу на нуле, также могут быть и из-за того, что кто-то ворует электроэнергию в доме. В таком случае этот кто-то подключает ноль вместо заземления к батареям отопления и другим металлическим предметам. Тогда возникает ряд проблем, в том числе ноль бьет током.

Нередко появление напряжения на нуле связано и с перекосом фаз. Перекос фаз — это такое состояние электросети, когда одним потребителям напряжение подаётся больше, а другим меньше.

Поэтому, в результате неравномерных нагрузок на три фазы, у одних абонентов электрической сети в розетках 270 Вольт, а у других напряжение составляет 180 Вольт и меньше. При этом, чем мощней будут подключаться электроприборы, тем сильней будет заметен перекос фаз.

Можно попробовать замерить напряжение на нуле, используя для этих целей рабочее заземление и

мультиметр. Если напряжение большое, то это серьёзная неисправность электропроводки, которая требует незамедлительного вмешательства со стороны опытного электрика.

Поделиться с друзьями:

Индикаторная отвертка светится на всех проводах: горит ноль и фаза

Современный дом невозможно представить без электричества. Естественно, периодически возникает необходимость ремонта электропроводки, для чего необходимы соответствующие инструменты, одним из которых является индикаторная отвёртка.

При помощи этого приспособления можно определить наличие напряжения, а так же найти фазный провод, но это получается не во всех ситуациях и во время работы иногда появляется необходимость разобраться, почему индикаторная отвертка светится на всех проводах.

Конструкция индикаторной отвертки

Устройства, изготовленные в советское время, имели одинаковую конструкцию и принцип действия. В наше время существует несколько видов таких приборов. Несмотря на это, если электромонтёр знает, как найти фазу и ноль индикаторной отверткой старой конструкции, он легко может это сделать более современным инструментом.

Важно! Все индикаторные отвёртки предназначены для измерений в сетях до 1кВ.

Простейший инструмент с неоновой лампочкой

Это самые простые приборы, известные с середины ХХ века. Индикатор состоит из следующих деталей:

• Пластмассовый корпус со стальным жалом, имеющим форму отвёртки. Это позволяет использовать прибор не только для поиска фазы, но и в качестве обычной отвёртки.
• Токоограничивающий резистор сопротивлением 1-2МОм. Его величина не только предохраняет неоновую лампу от сгорания, но и позволяет замыкать цепь через тело человека.
• Неоновая индикаторная лампочка. Её свечение указывает на наличие напряжения в проверяемом проводнике.
• Пружина. Прижимает все детали друг к другу и обеспечивает надёжный контакт между ними.
• Контактная пластина. Может иметь форму кольца или площадки. Во время измерений необходимо дотрагиваться до пластины голой рукой.

Величина тока, протекающего при измерении через инструмент, очень мала и не ощущается руками, но при этом является достаточной для свечения индикатора. Напряжение срабатывания определяется типом лампы и составляет 60-90В.

Индикатор со светодиодом и батарейкой

На смену неоновым индикаторам приходят более современные устройства со светодиодом и питанием от встроенной батарейки. Правила проведения измерений аналогичны отвёрткам с неонкой, но вместо резистора и лампочки внутри находятся биполярный транзистор, батарейка и светодиод.

Информация! Некоторые модели индикаторов позволяют не только определять фазный провод, но и находить его в стене на глубине до 1,5мм.

Умные отвертки электронного типа

Кроме простых устройств, показывающих результат измерений наличием или отсутствием свечения, есть более сложные приборы, имеющие название «мини-мультиметр». Эти аппараты показывают результат на ЖК-дисплее или свечением нескольких светодиодов разного цвета.

Индикаторная отвертка с неоновой лампой

Принцип действия этого устройства основан на протекании активного тока через неоновую лампу. При прикосновении жала отвёртки к проводу, находящемуся под напряжением, ток протекает по цепочке:

1. 1. провод;
2. 2. жало отвёртки;
3. 3. резистор;
4. 4. пружина;
5. 5. неоновая лампа;
6. 6. контактная пластина;
7. 7. тело человека;
8. 8. пол;
9. 9. фундамент;
10. 10. грунт.

Сила тока при этом составляет не более 0,2мА, что является абсолютно безопасным для здоровья и неощутимым для тела и рук человека.

Индикаторная отвертка со светодиодом

Это более современный инструмент, позволяющий проводить измерения без прикосновения к контактной пластине. При проведении измерений слабый ток, протекающий через отвёртку, усиливается электронной схемой, состоящей из биполярного транзистора и батарейки. Этого достаточно для загорания светодиода.

Наличие светодиода и батарейки позволяет проверить целостность участка провода. Для этого необходимо жалом отвёртки прикоснуться к концу отключённого провода. Одной рукой при этом необходимо дотрагиваться до контактной пластины, второй рукой нужно коснуться другого конца провода.

Информация! Если взять в руку жало отвёртки, а ручкой провести по поверхности стены, то свечение индикатора укажет на наличие фазного провода под слоем штукатурки.

Почему индикатор показывает фазу на обоих проводах

Вывод о наличии напряжения на проводах электромонтёры делают по свечению неоновой лампочки или светодиода, но не всегда это указывает на наличие фазы на обоих контактах, поэтому фактически вопрос должен ставиться следующим образом — почему индикаторная отвертка светится на всех проводах.

Есть несколько причин этого явления:

• Наведённое напряжение или «наводка». В современных зданиях достаточно высокий уровень электромагнитных полей и в проводах, не подключенных к электроприборам, эти поля наводят переменное напряжение. При большой протяжённости кабелей или их расположении рядом с другими проводами величина этого напряжения может быть достаточной для свечения индикатора.
• Плохая изоляция. Причиной того, почему на нулевом проводе светится индикатор, может быть плохая изоляция между нулевым и фазным проводами. При этом фазный проводник может относиться к совершенно другой линии. В этом случае при обрыве нейтрали индикаторная отвёртка через нулевой проводник покажет фазу в постороннем кабеле.
• Обрыв ноля. В этом случае свечение индикатора возникает из-за большой длины провода или фаза в этом проводнике может появиться через включённый в сеть электроприбор, например, лампочку.
• Наличие в нулевом проводнике другой фазы. Эту неисправность можно определить только тестером, вольтметром или другим прибором, которые подключаются к обоим проводам одновременно и показывают величину напряжения. Индикаторная отвёртка укажет только на наличие фаза на обоих проводах.

Почему ноль бьется током

При прикосновении к элементам, находящимся под напряжением, человек попадает под разность потенциалов между местом контакта и землёй, поэтому в обычных условиях ноль током ударить не может.

Наличие значительного потенциала на нейтральной клемме указывает на аварийную ситуацию. Существует несколько причин, почему на нулевом проводе появляется напряжение.

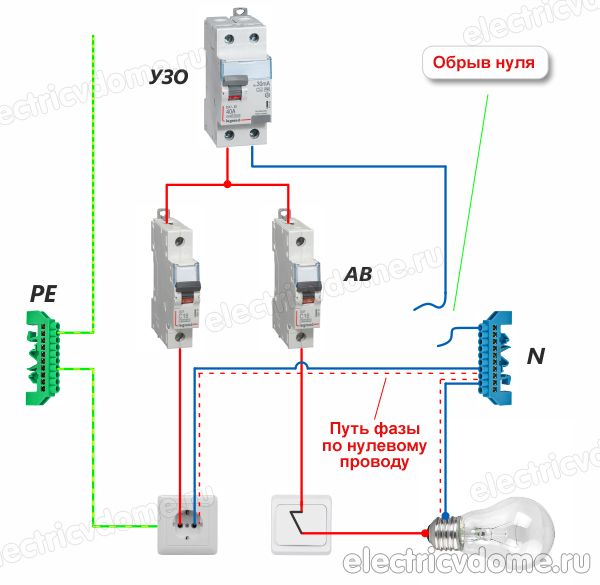

Обрыв нуля в квартире

Самой частой причиной того, что горит индикатор на нуле, является обрыв или плохой контакт на соединении в цепи нейтрального проводника. В том случае, если обрыв произошёл в однофазной электропроводке в квартире, напряжение на нулевую клемму попадает через включённые в розетку электроприборы на обоих контактах будет присутствовать одна и та же фаза.

Поэтому между ними будет отсутствовать разность потенциалов и при измерении напряжения вольтметром прибор покажет его отсутствие.

Такая ситуация чаще всего возникает при проведении ремонтных работ в помещении и не приводит к выходу из строя электроприборов. Кроме того, обрыв нуля может быть при выходе из строя автоматического выключателя.

Обрыв нейтрали в питающем кабеле

Намного хуже, если оборван нейтральный провод на участке между этажным щитком и местом разделения проводника PEN на РЕ и N или подключением нейтрали к питающему трансформатору. При этом по кабелю перестаёт протекать уравнительный ток и на этой клемме появляется напряжение.

Его величина, а так же напряжение в розетке зависит от равномерности распределения нагрузки по фазам и может достигать 220 и 380В соответственно. В этом случае необходимо немедленно отключить вводной автомат и обратиться в электроснабжающую компанию.

Замыкание фазы на нуль

Ещё одной причиной того, почему нулевой провод показывает напряжение, может быть короткое замыкание между фазным и нулевым проводниками с последующим перегоранием нейтрали. Чаще всего это происходит в воздушных линиях электропередач. При этом на нулевой клемме в розетке появляется ещё одна фаза и напряжение в сети составит 380В.

Необходимые действия такие же, как и в предыдущей ситуации — выключить питание линии и обратиться в соответствующие службы.

Наведенное напряжение

Наведённое напряжение, или наводка, может появляться на отключённых проводах линии электропередач большой протяжённости, проложенных рядом с действующей линией высокого напряжения.

В этом случае провода являются как бы обмотками трансформатора и на отключённой линии может появиться напряжение, достаточное для получения электрического удара. Ток при этом будет небольшим, но достаточным для того, чтобы испытать неприятные ощущения. Поэтому перед работой на отключённых кабелях необходимо проверить, есть ли напряжение на нулевом проводе.

Справка! Человек ощущает 0,01А переменного тока, протекающего через тело, а смертельным является 0,1А.

Перекос фаз

В частном секторе, сельской местности и в отдельностоящих зданиях, расположенных на значительном удалении от трансформаторной подстанции может быть ещё одна причина, почему ноль бьётся током. Это связано с падением напряжения в нейтральном проводнике при протекании по нему уравнительных токов.

Большинство воздушных линий было проложено ещё в советское время, когда самым мощным электроприбором был утюг, а на вводе в квартиру устанавливался предохранитель 5А.

Сейчас во многих домах имеются кондиционеры, электрические бойлеры, а обогрев частных домов осуществляется при помощи электроотопления. Это приводит к росту тока в проводах и, как следствие, уравнительных токов.

При этом в проводах происходит падение напряжения, в результате чего фазное напряжение может понизиться до 170-180В, а на нулевом проводнике оно может достигать 20-30В.

Устранить такую неисправность невозможно, для этого необходимо менять линии электропередач, поэтому в подобных ситуациях рекомендуется установить стабилизатор.

Важно! Пониженное напряжение так же может привести к выходу из строя электроприборов, особенно имеющих электродвигатели — холодильники, стиральные машины или кондиционеры.

Причины появления двух фаз

Причиной того, что индикаторная отвертка показывает две фазы действительно может быть наличие двух фаз. Происходит это из-за различных неисправностей электропроводки.

Обрыв нейтрали в линии электропередач или вводном щите

Причиной того, почему индикаторная отвертка светится на всех проводах, может быть обрыв нейтрального провода. Это связано с тем, что современные трёхфазные сети 0,4кВ подключаются к контуру заземления по системе TN и к потребителям проложены 4 провода — 3 фазных и 1 нейтральный.

Из-за того, что нагрузка по фазам распределена неравномерно по нулевому проводнику протекает уравнительный ток. Благодаря этому напряжение между нулевым и фазным проводниками одинаковое на всех фазах.

При обрыве соединения нулевого провода с нейтралью трансформатора равенство нарушается, величина напряжения между фазным и нейтральным проводом в менее нагруженных фазах растёт и между нейтральным проводом и землёй появляется напряжение, величина которого может достичь 100-200В, что достаточно для свечения индикатора.

Высокое сопротивление в нулевом проводнике

Все провода обладают сопротивлением электрическому току, поэтому при расчёте линии электропередач учитывается не только допустимый нагрев, но и падение напряжения, в том числе и в нулевом проводнике.

Дополнительный вклад в падение вносят плохие контакты в местах соединения проводов.

Если нагрузка на электросеть соответствует номинальной, тот напряжение на этом проводе между нейтралью трансформатора и потребителем составляет не более 23В, но при росте нагрузки и её неравномерном распределении ток и потери растут, что вызывает перекос напряжения аналогично обрыву нейтрали.

Короткое замыкание

Вторая фаза может появиться в розетке из-за замыкания между нулевым и фазным проводником. Если установлена исправная защита, то произойдёт аварийное отключение участка сети.

Кроме того, может отгореть соединение в нулевом проводе между местом замыкания и трансформатором. При этом возможны несколько вариантов развития событий, при которых отвёртка показывает фазу на обоих проводах:

• На обоих контактах в розетках потребителей, подключённых к замкнувшей фазе, будет одна и та же фаза. Напряжение между ними будет равно «0».
• На контактах розеток потребителей, подключённых к другим фазам, напряжение будет вместо 220 (230)В 380 (400)В.

Важно! Наличие в розетке двух РАЗНЫХ фаз и, как результат, повышенное напряжение, является аварийным и может привести к выходу из строя подключённых к сети электроприборов.

Какое напряжение между нулем и заземлением

В идеальных условиях напряжение между нейтральным и нулевым проводниками отсутствует. Именно такая ситуация возникает возле нулевой точки трансформатора или места разделения проводника PEN на РЕ и N во вводном щитке в здании, но по мере увеличения длины нейтрального провода между этими проводниками появляется и растёт напряжение.

Это связано с тем, что нагрузка по фазам в трёхфазной сети распределена неравномерно и по нейтрали протекает уравнительный ток, отсутствующий в заземляющем проводе. Соответственно, в этом проводнике происходит падение напряжение и разность потенциалов между землёй и нейтралью составляет именно эту величину.

Такое напряжение не нормируется ни в одном из документов, но на практике при большой протяжённости линий электропередач может достигать 20-30В или даже больше. В некоторых случаях между этими клеммами можно даже подключить лампочку 12-36В.

Кроме обычного падения напряжения из-за протекания уравнительных токов возможно значительное напряжение между нейтралью и землёй в аварийной ситуации, вызванной обрывом нулевого провода и (или) коротким замыканием между нулём и фазой.

В этом случае уравнительный ток отсутствует, индикатор показывает напряжение на нулевом проводе, а в сети появляется перекос фаз. При этом напряжение между этими нулём и заземлением может достигать 220В.

Индикаторная отвертка светится на заземлении

Причиной того, что индикатор показывает фазу на заземлении чаще всего является его отсутствие. При монтаже электропроводки прокладывается заземляющий проводник, подключается к розеткам и электрощитку, но сам щиток не присоединяется к контуру заземления.

Возможна так же ситуация, что сам контур оборван или находится в сухой почве. В этом случае отвёртка показывает наведённое напряжение.

Ещё одной причиной этого явления может быть короткое замыкание между фазным проводом и заземлёнными элементами конструкции или заземляющим проводом с последующим отгоранием проводника, соединяющего щиток с деталями контура, находящимися в земле.

Значение нулевого провода в сети

Содержание

Фазный и нулевой провод — неотъемлемая часть электрической сети любого здания. О том, зачем нужен первый из них, наверное, известно всем. По нему течет ток от трансформаторной подстанции, которая обеспечивает дом электроэнергией. Если случайно дотронуться до такого провода рукой, можно получить ощутимый удар.

Назначение же «нуля» заключается в том, что он обеспечивает в современной системе равномерность фазных напряжений. Дело в том, что электропитание жилых многоэтажных и части промышленных объектов осуществляется при помощи трехфазной сети с напряжением 380 V и глухо заземленной нейтралью.

К домам старой постройки протянуты три фазных провода и один нейтральный (нулевой). В новостройках присутствует и еще один дополнительный проводник — защитный нулевой провод (или заземление). Эти общие линии тянутся вертикально по всем этажам, где уже на этажных щитах происходит разводка по квартирам. К одной фазе могут иметь подключение несколько абонентов.

Но, каковым бы ни было количество потребляемой ими электроэнергии, напряжение в исправной сети всегда остается равным 220 V. Между любой фазой и нулем поддерживается именно такая разность потенциалов. Технически нулевой провод привязан к земле и условно ей равен, что обеспечивает мгновенную регулировку напряжения при любой нагрузке.

Рабочий ноль, как его называют, в обычной ситуации не бьется током и совершенно безопасен. Но так бывает не всегда. Стоит нулевому проводу оборваться или отгореть и ситуация мгновенно меняется. Такое положение вещей становится опасным как для техники, так и для людей. В чем заключается суть процессов, и как избежать неприятностей, сказано ниже.

цветов электрических проводов и их значение, решено!

Фото: istockphoto. com

В: Я заменяю нагревательный элемент в своем электрическом водонагревателе. Провода, идущие к элементу, черно-белые, но белый провод обмотан красной лентой. Я в замешательстве — я думал, что белый провод всегда считался «нейтральным». Что означают эти цвета электрических проводов и на что указывает красная лента?

A:  Вы правы, белая оболочка делает обычно обозначают нейтральный провод, но не всегда это так просто расшифровать. В этом случае ваш водонагреватель, вероятно, подключен двухжильным гибким бронированным кабелем «BX» или «MC» — это кабель заводского изготовления с металлической оболочкой, защищающей черный, белый и оголенный медный провод. Горячий проводник или «под напряжением», покрытый черной оболочкой, обычно подает питание на 110-вольтовую лампу или розетку, в то время как нейтральный проводник отводит энергию, а провод заземления из оголенной меди может отводить любую избыточную энергию, которая в противном случае могла бы стать помехой. опасность поражения электрическим током или возгорания.

Однако, если размер соответствует нагрузке, двухпроводные бронированные кабели также можно использовать для подачи питания на 220-вольтовые устройства, такие как водонагреватель или скважинный насос, где все становится сложнее. Поскольку эти приборы не требуют нейтрали, но используют два токонесущих проводника и заземляющий провод, электрик может переназначить белый провод для вторичной фазы (также называемой «вторичной ветвью») напряжения 220 В. Это разрешено кодом, если провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих специалистов по обслуживанию, электриков или знающих мастеров, что провод 9.0011 не  нейтральный, а проводник с током.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найдите профессионалов

+

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цветов электрических проводов. Это не ошибка: новые конструкции часто подключаются с помощью готовых кабелей, и, хотя они более удобны, они имеют меньше вариантов цвета проводов. Как и в случае с электрическим водонагревателем, электрикам часто приходится перепрофилировать белый провод, чтобы он действовал как проводник с током, и должны соответствующим образом кодировать его цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики протягивали пустые трубки между главной панелью и настенными и потолочными коробками и заполняли трубки проводами различных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый – установка, которую до сих пор можно увидеть в старых домах.

На что указывают цвета отдельных электрических проводов

Фото: istockphoto.com

Зеленый, зеленый с желтой полосой и оголенные медные провода можно только использовать для заземления.

Заземляющий провод ни в коем случае нельзя использовать в качестве нейтрали, даже если он подключен к той же шине на главной панели — это серьезное нарушение техники безопасности, которое может привести к поражению электрическим током, серьезной травме или смерти. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные самодельщики подключат белый нейтральный провод от нового выключателя к заземляющему проводу, чтобы обойтись. Не повторяйте эту ошибку . Если вы видите провод заземления, подключенный к токоведущему винту или клемме на выключателе или розетке или к проводу белого, черного или любого другого цвета, немедленно остановитесь и вызовите электрика , чтобы разобраться.

Белые и серые провода обычно используются в качестве нейтральных проводников.

Национальный электротехнический кодекс 2011 года требует наличия нейтрали в каждой распределительной коробке для размещения новых устройств, таких как датчики движения, датчики присутствия, выключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которому не требуется нейтраль, или обратитесь к профессиональному электрику для замены проводки.

Белые и серые провода можно использовать в качестве токонесущих проводников, если они помечены с обоих концов лентой или краской.

Новый цвет должен соответствовать общепринятой отраслевой практике, изложенной здесь, но не забудьте включить уведомление на главном электрическом щите или вспомогательном щите с указанием значения маркировки.

Черные провода используются для питания цепи.

Всегда предполагайте, что черные провода находятся под напряжением.

Красные или оранжевые провода часто используются для подачи вторичного фазного напряжения в 220-вольтовых приложениях.

Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, обеспечивающему первичное фазное напряжение) находится под напряжением. Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтовым приборам, таким как электрические водонагреватели, скважинные насосы и старые электрические плиты. Однако те же 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, тогда как белый провод был помечен черной или красной лентой как на устройстве, так и на главной панели , чтобы указать, что он был переназначен в качестве провод с током. В этой схеме проводки предполагается, что черный и перемаркированный белый провода находятся под напряжением.

Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в 120-вольтовом приложении.

При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного выключателя, подает коммутируемое питание на двигатель вентилятора. Если у вашего нового потолочного вентилятора есть свет, красный провод от второго выключателя в той же настенной коробке может обеспечить коммутируемое питание для света вентилятора. Предположим, что красный и черный провода находятся под напряжением.

Красный также можно использовать в качестве «сигнального» или «триггерного» провода в трехпроводных взаимосвязанных приложениях дымовых извещателей.

Триггерный провод используется для активации всех взаимосвязанных детекторов дыма в тот момент, когда один из них обнаруживает дым или огонь. В этой схеме подключения датчики дыма получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной датчик. Каждая марка детектора и модельный ряд используют разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.

Синий, желтый, фиолетовый и коричневый провода часто действуют как «путешественники» для передачи питания между переключателями в приложениях с 3- и 4-позиционными переключателями.

Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в действие, когда у вас есть несколько настенных выключателей — два в трехпозиционном выключателе или три в четырехпозиционном выключателе, — которые управляют одним и тем же набором источников света. . Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы провода этих цветов также можно использовать для подачи питания в приложениях на 220 вольт; здесь также вы всегда должны предполагать, что они живы.

Советы по безопасности при работе со всеми типами электрических проводов

Будьте осторожны при наблюдении и взаимодействии с проводами, независимо от их цвета. Национальный электротехнический кодекс содержит строгие правила цвета проводов для заземляющих и нейтральных проводников, но менее жесткие, когда речь идет о других цветах. Мы перечислили типичные варианты использования цветов проводов, основанные на общепринятой отраслевой практике, но вы не должны предполагать, что проводка в вашем доме была правильно выполнена профессиональным электриком. Чтобы защитить себя:

• Вы должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если в этом руководстве сказано, что это не так.
• Всегда используйте свой электрический тестер, чтобы убедиться, что питание действительно отключено на каждом проводе, прежде чем отсоединять какие-либо провода.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные предварительные оценки от лицензированных электриков рядом с вами.

Найти профессионалов

+

Как повесить светильник, если провода светильника не имеют цветовой маркировки | Домой Руководства

Автор Chris Deziel Обновлено 17 декабря 2018 г.

Есть три причины, по которым у осветительного прибора может быть два провода без цветовой маркировки. Во-первых, он происходит из страны, которая не следует тем же электрическим правилам, что и Соединенные Штаты, а во-вторых, это антиквариат. Третьим может быть то, что кто-то превратил лампу в проводной светильник. Во всех случаях вы должны определить, какой из проводов является горячим, а какой нейтральным, чтобы безопасно подключить его. Вы можете найти некоторые подсказки на проводах, но если нет, вы можете провести простой тест.

1. 1.

   Осмотрите провода. Если они сделаны из непрозрачного пластика и вы чувствуете текстуру на одной из них, а другая гладкая, то текстурированная сторона нейтральна. Вы можете увидеть полосу на одном из проводов. Если да, то этот провод нейтрален. Если пластик прозрачный, провода на нейтральной стороне серебряные, а на горячей — медные. После определения полярности подключите горячий провод к черному проводу цепи, а нейтральный провод к белому проводу цепи.

2. 2.

   Отключите питание цепи, отключив соответствующий выключатель в сервисной панели дома (коробка выключателя). Убедитесь, что питание отключено, проверив провода цепи с помощью бесконтактного тестера напряжения.

3. 3.

   Временно подключите приспособление, не устанавливая его, чтобы провести испытание под напряжением, чтобы определить полярность проводов, если нет маркировки. Подсоедините один из проводов приспособления к черному (горячему) проводу цепи, а другой провод приспособления — к белому (нейтральному) проводу цепи, используя проволочные гайки. Прикоснитесь одним щупом вольтметра к верхней части гильзы патрона лампы (не к маленькому металлическому язычку внутри патрона), а другим щупом к заземляющему проводу цепи и попросите помощника включить питание на сервисной панели. Если счетчик показывает положительное напряжение, провода перепутаны. Розетка должна оставаться нейтральной, когда питание включено, а счетчик должен показывать «0». Примечание. Не прикасайтесь телом к ​​какой-либо части розетки во время этой проверки, так как существует риск поражения электрическим током.

4. 4.

   Снова отключите питание и проверьте с помощью тестера цепи, чтобы убедиться, что он выключен. Подключите прибор в соответствии с результатами вашего теста, соединив нейтральный провод прибора с белым (нейтральным) проводом цепи и соединив провод горячего приспособления с черным (горячим) проводом цепи. Закрепите каждую пару проводов проволочной гайкой.

5. 5.

   Подсоедините заземляющий провод цепи к заземляющему контакту в приспособлении. Если его нет, просверлите отверстие диаметром 3/16 дюйма в основании и вкрутите заземляющий винт, который можно приобрести в любом хозяйственном магазине. Подсоедините заземляющий провод к заземляющему винту.

6. 6.

   Прикрутите адаптер или поперечину к электрической коробке. Если у вас его нет, вы можете использовать универсальную перекладину, которую можно приобрести в хозяйственных магазинах. Прикрутите приспособление к перекладине с помощью 3/16-дюймовых крепежных винтов.

   Вещи, которые вам понадобятся

   • Плоскогубцы

   • Бесконтактный тестер напряжения

   • Вольтметр или мультиметр

   9 Гайки для проводов

   • Дрель

   • Сверло 3/16 дюйма

   • Заземляющий винт

   • Ригель

   • Крепежные винты 3/16 дюйма 7 6

   0002 Прибор все еще работает, если вы перепутаете провода, но втулка патрона будет горячей, и любой, кто прикоснется к ней при замене лампочки, может получить удар током.
