Выбор теплового реле

В данной статье будет рассматриваться выбор теплового реле для асинхронного электродвигателя.

Тепловое реле предназначено для защиты двигателя от длительных перегрузок свыше 5 – 20 % от номинальной мощности. Исходя из этого, формула по определению тока срабатывания теплового реле определяется по выражению:

Iн.р ≥ 1,05-1,2* Iн.д.

где: Iн.д. – номинальный ток двигателя, А.

Тепловое реле целесообразно устанавливать только на двигатели с длительным режимом работы и равномерным характером нагрузки (рабочий период которых составляет не менее 30 мин.) [Л1, с.32].

Если же двигатель работает с частыми пусками или с резко меняющейся нагрузкой применять тепловые реле нецелесообразно. Так например для двигателей с повторно-кратковременным режимом, от перегрева тепловое реле не защищает, но установка которого может привести к ложным отключениям. Из-за этого тепловое реле не применяется в крановых электроприводах, приводах быстрых перемещений металлорежущих станков и т.

п.

Пример

Требуется выбрать тепловое реле для двигателя типа M2AA160MLB4 (фирмы АББ) мощностью 15 кВт со следующими техническими характеристиками:

• коэффициент мощности cosϕ = 0,82;
• коэффициент полезного действия, η = 89,2%;
• номинальное напряжение Uном. = 380 В.

Расчет

1. Определяем номинальный ток двигателя:

2. Определяем ток срабатывания теплового реле:

Iн.р ≥ 1,2* Iн.д. = 1,2*31,2 = 37,44 А

Выбираем тепловое реле типа LRE355 фирмы «Schneider Electric» с диапазоном уставки по току 30 40 А.

Тепловая защита также может осуществляться автоматическими выключателями с тепловым расцепителем (например автоматические выключатели типа MS фирмы АББ), который действует аналогично тепловому реле.

Литература:

1. Защита асинхронных двигателей до 500 В. Е.Н.Зимин.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Тепловые реле для защиты электродвигателей

 К тепловым реле можно отнести большую группу электроприборов, предназначенных для регулировки температуры различных нагревательных приборов, контроля технологических процессов, защиты электродвигателей, аккумуляторов и других устройств с использованием различных датчиков температуры. В этой статье рассматриваем конструкции и возможности тепловых реле с биметаллическими пластинами, используемых в основном для защиты электродвигателей промышленных установок.

Принцип действия тепловых реле основан на тепловом действии тока, нагревающего биметаллическую пластину, состоящую из двух соединённых плоскими поверхностями металлических полосок с разными коэффициентами линейного расширения. При изменении температуры из-за различного линейного расширения частей, пластина изгибается. При нагревании до определённой температуры, пластина нажимает на защёлку расцепителя и под действием пружины происходит быстрое электрическое разъединение контактов.

В отличие от предохранителей и электромагнитных расцепителей, которые применяются для защиты электрооборудования от коротких замыканий, тепловые реле предназначены для защиты от перегрузки, в основном электродвигателей. Это объясняется тем, что для нагрева биметаллической пластины до температуры, при которой происходит отключение нужно значительно больше времени, чем для срабатывания предохранителя и защищаемое оборудование может выйти из строя.

По конструкции тепловые реле защиты двигателя различаются в зависимости от назначения, способа установки, рабочего тока. Реле изготавливаются и применяются как отдельные электроустановочные изделия, так и в составе пускателей или автоматических выключателей в качестве конструктивных элементов. Чаще всего это двухфазные или однофазные реле с регулировкой тока срабатывания. Изготавливаются варианты с самовозвратом после срабатывания и с ручным возвратом в исходное положе.

Биметаллическая пластинка нагревается за счёт прохождения тока по токонагревающей спирали, которая наматывается на пластину через теплостойкую изоляцию. Количество витков спирали, а также сечение провода выбирается в зависимости от величины тока, на который рассчитано тепловое реле. При больших значениях тока в качестве нагревательного элемента может использоваться и сама биметаллическая пластина, изготовленная в вида буквы U, прикреплённой концами к контактам токоведущих поверхностей. У однофазных тепловых реле ТРП-60 и ТРП-150 одна часть тока проходит через нагревательный элемент, а вторая через биметаллическую пластину.

Система рычагов и пружин по конструкции, отключающих контакты тепловых реле, различается в зависимости от типа и назначения реле.

Выбор теплового реле зависит от тока, потребляемого электродвигателем. Величина изменения тока срабатывания реле с помощью регулировки небольшая, поэтому для разных электродвигателей нужно подбирать тепловые реле с подходящими термоэлементами.

При пуске электродвигателя пусковой ток примерно в 5-7 раз превышает номинальный рабочий. Но, тепловое реле не срабатывает из-за замедления на нагрев биметаллической пластинки. Поэтому тепловое реле выбирается по номинальному току нагрузки или немного больше. Рекомендуемое превышение тока срабатывания защиты составляет 5% – 20% от номинального тока электродвигателя. Лучше всего сразу выбирать комплект для конкретного электродвигателя из пускателя и теплового реле, например, по готовой таблице.



Данные тепловых реле встроенных в пускатели ПМЕ и ПАЕ

Тип пускателя	Тип теплового реле	Номинальный ток теплового элемента или маркировка сменного нагревателя, А
МПЕ-000	ТРН-10А	0,32 0,4 0,5 0,63 8,0 1,0 1,25 1,6 2,0 2,5 3,2
ПМЕ-100	ТРН-10	0,5 0,63 0,8 1,0 1,25 1,6 2,0 2,6 3,2 4,0 5,0 6,3 8,0 10
ПМЕ-200	ТРН-25	5,0 6,3 8,0 10 12,5 16 20 25
ПАЕ-300	ТРН-40	12,5 16 20 25 32 40
ПАЕ-400	ТРП-60	20 25 30 40 50 60
ПАЕ-500	ТРП-150	50 60 80 100 120
ПАЕ-600	ТРП-150	100 120 160

Примечания:
1. Номинальные токи указаны для случая, когда регулятор уставки тока находится в положении 0 и реле установлено открыто на панели при температуре окружающего воздуха 20 С – для реле ТРН и 40 С – для реле ТРП

2. При встройке реле ТРН в пускатель с оболочкой любого исполнения и температуре окружающего воздуха 20 С снижение номинальных токов не требуется. То же не требуется для ТРП 20-60А включительно. требуется снижение номинальных токов при температуре воздуха до 40 С для ТРП.

Настройка теплового реле необходима при изменении температурных условий эксплуатации электрооборудования, подстройки тепловой защиты для конкретного электрооборудования, а также для компенсации разброса характеристик у различных образцов изделий даже одного типа.

Большинство тепловых реле имеют два вида регулировки для установки тока срабатывания. Ближе к концу подвижной части биметаллической пластины находится регулировочный винт, который служит для того, чтобы регулировать расстояние от пластины до поверхности расцепителя, на которую этот винт нажимает для срабатывания реле. Эта регулировка недоступна пользователям без разборки. Вторая регулировка предназначена для подстройки тока срабатывания обслуживающим персоналом. Для этого используют выведенный на лицевую сторону как у реле ТРН регулировочный винт под отвёртку с эксцентриком для механического изменения изгиба. В другом варианте, как у автоматического выключателя АП-50, регулировка выполняется специальным рычажком. Возле регуляторов имеются деления для определения в процентах изменения величины тока. Величина регулировки тока срабатывания теплового реле ограничена и обычно составляет по 25% в одну или другую сторону.



Реле тепловые и токовые

№ п/п	Тип	Ток уставки А	№ п/п	Тип	Ток уставки
1.	РТТ-111	до 25	14.	РТЛ-1010	3,6-6,0
2.	РТТ-141	до 25	15.	РТЛ-1012	5,9-8,0
3.	РТТ-211	до 40	16.	РТЛ-1014	7,0-10
4.	РТТ-311	до 100	17.	РТЛ-1016	9,5-14
5.	РТТ-321	до 160	18.	РТЛ-1021	13-19
6.	РТЛ-1001	от 0,1 до 0,17	19.	РТЛ-1022	18-25
7.	РТЛ-1002	0,16-0,26	20.	РТЛ-2053	23-32
8.	РТЛ-1003	0,24-0,4	21.	РТЛ-2055	30-41
9.	РТЛ-1004	0,38-0,65	22.	РТЛ-2057	38-52
10.	РТЛ-1005	0,61-1,0	23.	РТЛ-2059	47-64
11.	РТЛ-1006	0,95-1,6	24.	РТЛ-2061	54-74
12.	РТЛ-1007	1,5-2,6	25	РТЛ-2063	63-86
13.	РТЛ-1008	2,4-4,0

При правильной настройке тока срабатывания обеспечивается защита электродвигателя трёхфазного тока от перегрузки при остановке двигателя от заклинивания ротора, при чрезмерном увеличении механической нагрузки на приводимый в движение механизм, при затяжном пуске электродвигателя. Тепловым реле обеспечивается также защита электродвигателя от перекоса или обрыва фазы по увеличению тока в оставшихся фазах. Для срабатывания тепловой защиты вполне достаточно повышения тока даже в одной из фаз, если ток проходит через нагреватель теплового реле. Поэтому достаточно надёжная защита электродвигателя от перегрузки обеспечивается одним двухфазным реле или двумя однофазными.

Настройка тока срабатывания теплового реле проводится на несложном стенде. Реле подключается через понижающий трансформатор и регулятор тока ЛАТР. Потребляемый ток измеряется амперметром. Правильно настроенное тепловое реле не должно срабатывать при значении тока I_н = 1,05, но должно срабатывать за время не больше 20 минут при токе I_н = 1,2 от номинального значения.

Время срабатывания теплового реле зависит от величины тока и температуры окружающей среды для каждого типа реле. Их значения, с учётом разброса характеристик, приводятся в специальных таблицах. Предварительно проверяемое реле прогревают номинальным током в течение 2-х часов.

Настройку и проверку реле при значительном из количестве можно производить в форсированном режиме сравнением реле, испытанным по вышеизложенному методу и принятым в качестве образца-эталона. На соединенные последовательно с образцовыми 8-10 тепловых элементов с одинаковым номинальным током подаётся 2,5-3 кратный ток уставки, и отчитывается время их срабатывания (обычно 5-8 минут). Тепловые элементы сработавшие с большим отклонением от образцового, подвергаются регулировке изменением положения регулировочного рычага до отключения реле. Эту операцию необходимо выполнить за время не более 25-30 секунд.

При особой требовательности к реле после его охлаждения (через 10-15 минут) испытание повторяют для контроля полученных результатов. Настройку реле можно считать удовлетворительной, если время срабатывания испытуемого реле будет отличаться от образцового не более чем на 10%.

Применение тепловых реле, а также их обслуживание имеет свои особенности. Схема защиты двигателя построена так, что ток электродвигателя проходит через нагреватели теплового реле, а его размыкающий контакт отключает цепь управления пускателем электродвигателя. Поэтому нужно иметь в виду, что при залипании двух или больше контактов на пускателе, реле не обеспечит отключение электродвигателя.

Тепловые реле имеют разброс по отключению, прежде всего это связано с сезонными и суточными изменениями температуры окружающего воздуха. Время срабатывания зависит от того, было ли до этого токовое реле под нагрузкой. Если реле было под нагрузкой и прогретое, то время срабатывания теплового реле уменьшается.

Срабатывание теплового реле обычно сигнализирует о наличии плохо заметной неисправности. Даже непродолжительный осмотр оборудования поможет своевременно выявить скрытые неисправности электрооборудования и предотвратит его выход из строя.

При плохом контакте происходит нагрев места соединения, и тепловое реле преждевременно срабатывает и при нормальном режиме работы защищаемого электрооборудования. Если сильно загрубить уставку теплового реле, то контакт подгорит, а тепловое реле может не сработать при увеличении тока в двух оставшихся фазах.

После срабатывания теплового реле необходимо некоторое время для остывания термоэлемента, только после этого возможно его повторное включение. Перед повторным включением очень желательно проверить на ощупь температуру электродвигателя. Если температура повышена, то нужно дать время для его остывания и проверить двигатель. Время остывания электродвигателя существенно больше, чем время необходимое для остывания и повторного включения теплового реле.

Частые включения электродвигателей не рекомендуются, если двигатель специально не предназначен для работы в таких режимах. Перед повторным включением желательно осмотреть и проверить вал электродвигателя на отсутствие заклинивания, люфтов в подшипниках. Отключив автомат электродвигателя проверить контакты пускателя на отсутствие залипания, состояние подвижной системы, затяжку электрических контактов. После включения автоматического выключателя проверить наличие напряжения на верхних контактах пускателя. При запуске электродвигателя нужно обратить внимание на отсутствие чрезмерного искрения в пусковой аппаратуре, на шумы в двигателе и приводимых в движение механизмах. Нужно проверить потребление тока в каждой фазе защищаемого двигателя по стационарным приборам или токовыми клещами.

Не редки случаи, когда из-за невнимательного осмотра оборудования или закорачивании отключающего контакта теплового реле, за короткое время на одном месте один за другим палят несколько электродвигателей.

Правила устройства электроустановок (3.1.19.) вводят ограничения на применение защиты электродвигателей, отключение которых может привести к серьёзным последствиям. Это некоторые виды сигнализации, средства пожаротушения, вентиляторы, предотвращающие образование взрывоопасных смесей и другие ответственные устройства.

принцип работы, конструкция, обозначение на схеме

В виду высокой стоимости электродвигателей вопрос их защиты от повреждения при нарушении нормального режима работы стоит достаточно остро. Среди наиболее популярных нарушений перегрузка, обрыв одной из фаз, снижение рабочего напряжения. И все они характеризуются большими рабочими  токами, протекающими в обмотках электрической машины, что приводит к перегреву, ухудшению диэлектрических свойств изоляции и перегоранию жил, если ситуацию пустить на самотек. Для защиты электрических двигателей от перегревания в схему питания электропривода вводят тепловое реле.

Конструкция

Современный рынок электрооборудования предлагает огромный выбор тепловых реле различного принципа действия, как следствие, будет отличаться и их конструктивное исполнение. Однако, в соответствии с  п.3.2. ГОСТ 16308-84 все технические параметры конкретной модели должны соответствовать данному типу по габаритам, исполнению и принципиальной схеме этого типа. Наиболее распространенным вариантом за счет простоты исполнения и относительной дешевизны является электротепловое реле на биметаллической пластине. Конструкция которого приведена на рисунке 1.

Рис. 1. Конструкция теплового реле

Как видите, в состав механизма входят:

• нагревательный элемент – токоведущая часть, пропускающая через себя рабочий ток электрической машины;
• биметаллическая пластина – выступает в роли действующего индикатора, реагирующего на превышение температуры;
• толкатель – выполняет функции жесткого рычага, передающего усилие от биметаллической пластины;
• температурный компенсатор – позволяет внести поправку на температуру окружающей среды для стабилизации величины тока срабатывания;
• защелка – предназначена для фиксации положения температурного реле;
• штанга расцепителя – подвижная часть механизма, предназначенного для перемещения контактов;
• контакты реле – передают питание в блок управления;
• пружина – создает усилие для перемещения реле в устойчивое положение.

На практике существуют и другие типы реле, конструкция которых будет принципиально отличаться. Данный вариант приведен в качестве примера для наглядности протекания процессов и пояснения принципа работы.

Принцип работы

В основу работы положен принцип разности температурного расширения различных металлов, описанных законом Джоуля-Ленца. При нагревании биметаллической пластины, состоящей из двух металлов с различным коэффициентом теплового расширения, произойдет ее геометрическая деформация. Именно такая пластина и устанавливается в термореле, она реагирует на превышение температуры более установленного предела.

Для рассмотрения принципа работы температурного реле воспользуемся трехмерной моделью реального устройства, приведенной на рисунке 2 ниже:

Рис. 2. Принцип действия температурного реле

Как видите, подключенное в цепь электродвигателя тепловое реле пропускает основную нагрузку электрической машины через токоведущие шины. Если смоделировать ситуацию перегрузки, когда через них потечет ток в несколько раз превышающий номинальный, то шины начнут нагреваться и избыток тепла перейдет на биметаллическую пластину, подключенную к каждой из фаз электродвигателя. При достижении температуры уставки биметаллическая пластина изогнется и приведет в движение один из толкателей. Толкатель, в свою очередь, сместит рычаг защелки на несколько миллиметров, что отпустит пружинный механизм и даст ход штанге расцепителя.

После этого контакты теплового реле отключат питание цепи управления и перекроют контакты цепи сигнализации, которая оповестит об отключении защитного приспособления. После устранения причины перегрева реле возвращается в рабочее положение посредством нажатия механической кнопки. Следует отметить, что сразу после отключения теплового реле включить его не получиться, так как биметаллическая пластина еще не остыла и возможны ложные срабатывания. Поэтому процесс требует определенной выдержки времени, после которой электродвигатель можно запускать в работу.

Обозначение на схеме

При чтении схем важно ориентироваться в обозначении всех устройств, изображенных на них. Это позволяет обеспечивать точное подключение с соблюдением основных параметров работы электроустановки, селективности срабатывания защит и поддерживать нормальный режим электроснабжения. Изображение теплового реле на схемах определяется положениями двух нормативных документов. В соответствии с таблицей 3 ГОСТ 2.755-87 контакты данного вида оборудования изображаются следующим образом (рисунок 3):

Рис. 3. Изображение контакта термореле

В тоже время, само температурное реле имеет обозначение в соответствии с п.21 таблицы 1 ГОСТ 2.756-76, которое отображается на схеме следующим образом (см. рисунок 4):

Рис. 4. Воспринимающая часть электротеплового реле

Знание схематических изображений электротеплового реле позволит вам ориентироваться в принципиальных схемах уже действующих агрегатов. Или самостоятельно составлять и подключать оборудование через защитное приспособление.

Виды

Современное разнообразие тепловых реле охватывает довольно широкий ассортимент. Поэтому деление на виды производиться в соответствии с установленными критериями на основании п. 1.1. ГОСТ 16308-84. Так, по роду тока рабочей цепи все устройства подразделяются на две большие группы: реле переменного и постоянного тока. В зависимости от количества рабочих полюсов встречаются:

• однополюсные – применяются для двигателей постоянного тока и других однофазных моделей;
• двухполюсные – устанавливаются в трехфазную цепь, где контроль может осуществляться только по двум фазам;
• трехполюсные – актуальны для мощных асинхронных агрегатов с короткозамкнутым ротором.

В зависимости от типа контактов вторичных цепей все тепловые приборы подразделяются на модели:

• только с замыкающим контактом;
• только с размыкающим контактом;
• и с замыкающим, и с размыкающим контактом;
• с переключающими;

В зависимости от способа возврата теплового реле в исходное положение существуют варианты с включением вручную или с самостоятельным возвратом. Также в моделях может реализовываться функция перевода с одного вида работы на другой.

Также существует разделение по наличию или отсутствию приспособления для компенсации температуры окружающего пространства. И модели с возможностью регулировки тока несрабатывания или с отсутствием таковой функции.

Назначение

Основным назначением теплового реле является защита электродвигателя от перекоса фаз, перегрева на затяжных пусках, заклинивании вала или подачи чрезмерной нагрузки. Для решения всех этих задач на практике выпускаются различные типы реле, имеющие узкую специализацию по конкретному направлению, рассмотрим далее более детально каждый из них.

• РТЛ используется для защиты трехфазных асинхронных электрических машин от воздействия токов перегрузки, перегрева при обрыве или перекосе фаз, проблем с вращением вала. Может применяться как самостоятельно, так и с установкой на пускатель ПМЛ.
• РТТ предназначено для работы с трехфазными агрегатами с короткозамкнутым ротором, обеспечивает полный охват аварийных режимов, приводящих к перегреванию обмоток. Также может устанавливаться на магнитный пускатель ПМА, ПМЕ или самостоятельно на монтажную панель.
• РТИ – трехфазное тепловое реле с возможностью монтажа на пускатели серии КМТ, КМИ. Отличаются стабильным низким расходом электроэнергии, включаются в работу совместно с предохранителями.
• ТРН – применяется для контроля пуска и режима работы электродвигателя, мало зависит от внешних температурных факторов. Является двухполюсной моделью, которую можно использовать для пуска двигателей постоянного тока.
• Твердотельные — в отличии от предыдущих, не имеет контактных групп и перемещающихся элементов внутри. Применяется в трехфазных цепях, где устанавливаются повышенные требования к пожарной безопасности.
• РТК – контролирует температурные показатели не через рабочие токи, а путем размещения датчика в корпусе мотора. Поэтому весь процесс взаимодействия осуществляется только по величине температуры.
• РТЭ – представляет собой подобие предохранителя, так как отключение происходит за счет плавления проводника. Само тепловое устройство монтируется непосредственно с электродвигателем.

Технические характеристики

Корректная работа релейной защиты обеспечивается за счет соответствия параметров теплового устройства заданным условиям работы электрической машины. Поэтому важно изучить основные рабочие параметры реле еще до его приобретения. К основным техническим данным теплового реле относятся:

• величина номинального  напряжения и частота на которые оно рассчитано;
• время-токовая характеристика – определяет  время срабатывания при установленной кратности превышения;
• время возврата теплового элемента в исходное положение;
• диапазон изменения тока уставки;
• тепловая устойчивость к превышению рабочей величины;
• климатическое исполнение и степень пыле- влагозащищенности.

Схемы подключения

Подключение вышеперечисленных моделей тепловых реле может производиться по нескольким схемам, отличающихся в зависимости от конкретного типа оборудования. Рассмотрим наиболее актуальные из них.

Рис. 5. Схема включения теплового реле

Как видите на рисунке 5, трехфазное реле RT1 подключается последовательно к двигателю M. Питание к ним подается через контактор KM. В нормальном режиме работы контакты RT1 нормально замкнуты и через катушку КМ протекает ток. Как только возникнет аварийный режим, тепловая защита разомкнет контакты и катушка контактора обесточится, питание двигателя прекратиться.

Аналогичным образом происходит включение двухполюсного реле, с той разницей, что контакты защитного устройства включаются последовательно только в две фазы из трех, как показано на рисунке ниже:

Рис. 6. Схема включения двухполюсного реле

Помимо этого существует схема включения теплового реле для мощных электродвигателей, рабочий ток которых в разы превышает допустимый предел для защитного приспособления. В таких ситуациях используется трансформаторное преобразование, а схема включения выглядит следующим образом:

Рис. 7. Схема трансформаторного включения

Критерии выбора

Основным критерием при выборе конкретной модели является соответствие номинальной нагрузки допустимому интервалу самого теплового реле. Для нормальной работы электрической машины вам понадобиться срабатывание при 20 – 30% перегрузке не более, чем в 5 минутный интервал. Величина тока вычисляется по формуле:

I_сраб = 1,2*I_ном

Это означает, что допустимый предел регулирования должен включать в себя полученную величину тока срабатывания. Затем, проверьте на время-токовой характеристике (см. рисунок 8), за какой промежуток времени будет срабатывать защита при такой кратности:

Рис. 8. Время-токовая характеристика

В данном случае время будет равно 4 минутам при 20% теплового превышения, что вполне удовлетворяет критериям поставленной задачи.

Использованная литература

• Родштейн Л.П. «Электрические аппараты» 1989
• Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
• Фигурнов Е. П. «Релейная защита» 2004
• Басс Э.И., Дорогунцев В.Г. «Релейная защита электроэнергетических систем» 2002
• Кацман М.М. «Электрические машины»  2013
• Агейкин Д.И. Костина Е.Н. Кузнецова Н.Н. «Датчики систем автоматического контроля и регулирования» 1959

Подключение теплового реле для электродвигателя: как выбрать реле, схема

Электрические двигатели являются сердцем многих механизмов. Без них невозможно разведение мостов или использование насосного оборудования, которое требует значительной подачи воды. Но двигатели не могут функционировать без остановок. Это может привести к выходу из строя внутренних компонентов, например, обмоток. Чаще всего это происходит из-за банального перегрева. Обычно двигатели оснащаются системами охлаждения, но при повышенной температуре окружающей среды, их может не хватать. Чтобы решить этот вопрос потребуется тепловое реле. Дорогие модели оснащаются им в заводских условиях, для всех остальных придется монтировать его самостоятельно. Правильно это можно сделать, только зная принципиальную схему. В статье будут рассмотрены особенности теплового реле, а также способы подключения.

Механизм функционирования

Тепловое реле без посторонних модулей способно выполнять запуск или остановку оборудования. Но в некоторых случаях на него может оказываться значительная нагрузка, которая выведет его из строя. Чтобы этого не произошло, понадобится промежуточное звено в виде магнитного пускателя. Именно последний возьмет на себя пусковые токи. Такой подход продлит срок службы не только двигателя, но и теплового реле. При этом тепловое реле получает показания о проходящем токе к двигателю и при необходимости дает сигнал пускателю, который разрывает цепь. При этом необходимо правильно подобрать допустимый ток, а также способ подключения всех элементов.

Тепловое реле построено с применением элементарных физических законов. Они строятся на поведении материалов при воздействии на них температуры. Основным компонентом модуля, который отвечает за температурный контроль, является металлическая пластина. Но она неоднородна, а состоит из двух различных металлов. Каждый из них по-своему реагирует на перепады температуры в большую или меньшую сторону, поэтому способствует тому, что контактная группа отклоняется в одну или в другую сторону, замыкая или размыкая цепь. При этом пластина не соприкасается непосредственно с контактами, а выполняет работу через специальный переходник и подвижный механизм. На подбор магнитного пускателя для конкретного теплового реле будет влиять то, в каком положении находятся контакты модуля. Они могут быть:

• в нормально разомкнутом положении;
• в нормально замкнутом положении.

На фото выше можно видеть, как эти контакты обозначаются непосредственно на самом тепловом реле. Первое понятие означает, что в обычном положении контакт постоянно находится в разомкнутом состоянии, а второй в замкнутом, только при изменении условий, они будут задействованы. Второй вариант контактов теплового реле отлично подходит для управления высокомощными приборами, например, двигателями. Первые имеют другое предназначение и чаще используются в сигнализационных системах. Несмотря на название, в тепловом реле нет датчика температуры. Принцип действия был описан выше. Но на пластину воздействует не температура окружающей среды, а значение тока, который протекает через пластину.

Как только номинальная граница пройдена, происходит перегрев пластины, и она начинает отклоняться в сторону того металла, который имеет меньший коэффициент расширения. Если реле смонтировано в цепь управления двигателем, тогда произойдет остановка элемента. Когда дело касается сигнализационной системы, тогда будет выведено соответствующее предупреждение. Понимание того, что пластина имеет определенное сопротивление и пропускную способность, должно влиять на подбор теплового реле в согласии с номинальным значением потребляемого тока двигателем. Если этого не сделать, тогда есть риск повреждения теплового реле и невозможность его восстановления.

Возврат к рабочему состоянию происходит автоматически, поэтому не следует ничего предпринимать. Когда температура пластины уменьшается, то деформация происходит в сторону металла с меньшим коэффициентом расширения и возобновляется подача напряжения. Если требуется быстрое восстановление работоспособности, тогда можно воспользоваться кнопкой Reset, которая есть на некоторых моделях теплового реле.

Обратите внимание! Некоторые виды теплового реле поддерживают работу с широким диапазоном входящих токов. Но для этого необходимо произвести предварительную калибровку или настройку рычагом, который находится на лицевой панели. Вокруг него находится шкала со конкретными значениями.

На передней панели прибора находится несколько элементов управления, каждый из которых имеет свое предназначение. Например, некоторые тепловые реле оснащены клавишей Test. Из названия становится понятным, что ее предназначением является проведение тестового срабатывания теплового реле. Таким образом можно проверить находиться ли оно в пригодном для работы состоянии. Клавиша будет полезна в случае проверки с помощью импровизированной или реальной цепи питания. Если тепловое реле уже подключено к двигателю, то во время работы можно нажать клавишу Test, если система остановилась, тогда все в порядке. Такую процедуру можно провести с источником питания и лампочкой.

На фото выше видно, что есть еще один элемент управления, который выделяется среди других и имеет обозначение Stop. Она воздействует на нормально замкнутые контакты, что приводит к остановке работающего двигателя, но нормально разомкнутые контакты остаются в неизменном положении, поэтому соответствующего сигнала не поступает. Отследить состояние, в котором находится тепловое реле можно с помощью индикатора. На фото можно видеть небольшую прозрачную накладку. За ней скрывается полоска, которая меняет свой цвет в зависимости от состояния реле.

Важно! Помните, что задействование кнопки Reset, чтобы вывести систему в рабочее состояние в кратчайшие сроки, возможно только в том случае, если тепловое реле переведено в ручной режим управления. В заводских условиях всегда выставляется автоматический режим восстановления после остывания. Чтобы перевести прибор в требуемый режим, необходимо провернуть элемент управления против движения часовой стрелки. При этом он должен немного приподняться над корпусом.

Современные тепловые реле, которые есть в продаже, способны предоставить дополнительную защиту подключенному оборудованию. Это выражается не только в отключении из-за превышения силы тока на контактах, но и из-за неполадок с питающей сетью. Последние особенно актуальны в отношении трехфазных сетей, в которых может происходить перекос фаз или обрыв одной из питающих линий. Если один из проводников выходит из строя, то потребление из двух других возрастает, что приводит к прохождению большего тока через пластины. При этом происходит перегрев и отключение. В таком случае важно внимательно осмотреть монтажные контакты перед тем, как производить экстренный или плановый запуск прибора.

Помните! Короткое замыкание также приводит к перегреву пластин теплового реле. Но скорость прохождения такого тока выше, чем в обычных условиях. Это означает, что ТР не успевает сработать и происходит повреждение обмоток или других компонентов двигателя. Чтобы такого не происходило, потребуется монтаж специальных защитных реле в цепь питания двигателя.

Как выбрать реле

Реле подбирается в зависимости от условий, в которых будет использоваться. При этом важно хорошо знать и понимать характеристики, которые указаны в техническом паспорте. Несоблюдение одного или нескольких из них может иметь неприятные последствия как для потребителя, так и для реле. Одним из важных значений, которое указывается для реле является номинальный ток. Имеется в виду сила тока потребления конкретного прибора, к которому будет подключаться реле. Эту цифру можно найти в технических характеристиках потребителя. Если реле будет попеременно применяться с различными приборами, тогда должен быть указан диапазон допустимой силы тока.

Реле могут использоваться как для однофазной, так и для трехфазной цепи, именно поэтому важно обращать внимание на то, какое напряжение указано: оно может быть 220 или 380 вольт. Если в паре с ТР планируется использовать пускатель, тогда особое внимание необходимо уделить количеству контактов. Кроме силы тока потребителя, важно знать его мощность, которая также учитывается при выборе определенной модели реле. Если включение реле планируется в трехфазную сеть, тогда лучше приобрести модуль, который способен обеспечить дополнительную защиту при перекосе фаз или прогорании проводников.

Как подключить

Процесс подключения реле для неопытного электрика может стать нетривиальной задачей, которая потребует внимания и аккуратности. Но вопрос решается довольно просто при наличии конкретной схемы. В некоторых случаях она может быть указана в техническом паспорте изделия. Один из вариантов подключения приведен на схеме, которая есть ниже. На схеме видно, что подача питания осуществляется через трехфазный выключатель, который находится под обозначением QF1. Если его замкнуть, то происходит включение основного прибора. С первой фазы, которая обозначается буквой A, цепь уходит к двум управляющим клавишам. Одна из них выполняет функцию аварийной остановки, а вторая запуска. При этом вторая клавиша работает через магнитный выключатель или контактор, который обозначен сокращением КМ 1.1. При срабатывании контактора НО контакты замыкаются, а НЗ размыкаются.

Чтобы ток пошел через реле, необходимо, чтобы контакты KM1 были замкнуты. При этом происходит запуск двигателя или другого потребителя. Если во время работы возникнет перегрузка, тогда в действие вступает узел КК1. Он представляет собой контактные площадки самого реле. При изменении угла пластин, площадки размыкаются и двигатель останавливается. Если в процессе появляется необходимость принудительно обесточить потребителя, тогда необходимо задействовать клавишу SB1. Она разрывает цепь, которая уходит к пускателю, что приводит к его обесточиванию и отключению. Нагляднее представить себе весь процесс можно с помощью модели, которая есть на фото ниже.

Другая схема подключения реле подразумевает задействование нулевого провода. Последний подключается НЗ контакту. Если в цепи происходит срабатывание реле, тогда нулевой провод разрывается. Последний, в свою очередь, уходит на пускатель и отключает его, чем происходит остановка всей системы. Чтобы правильно собрать такую схему, необходимо установить перемычку на катушку контактора, а нулевой провод подвести к ТР.

Реле используется и в тех схемах, где предусмотрено реверсивное движение вращение двигателя. Ниже приведена схема такого подключения. Она отличается только тем, что в реле KK1.1 присутствует нормально закрытый контакт.

Видео о подключении ТР можно посмотреть ниже.

Резюме

Рассматривая схемы подключения ТР, важно понять сам принцип, по которому взаимодействуют различные модули. Это позволит ориентироваться в схемах, где будут другие цифровые или буквенные обозначения. Перед непосредственным процессом подключения ТР лучше потренироваться на собранном стенде, который подключается к сети.

Отправить комментарий

LRD32 Telemecanique Тепловое реле 23-32A

Серия: Реле перегрузки

Способ монтажа : Непосредств. крепл./обособленн. размещение

Тип товара: Реле

Артикул: LRD32

ETIM класс: EC000106

Количество вспомогат. нормально замкнутых (НЗ) контактов: 1

Количество вспомогат. нормально разомкнутых (НО) контактов: 1

Тип подключения силовой электрич. цепи: Винтовое соединение

Регулируемый диапазон тока: 23

Класс защиты: Класс 10

Доступно для покупки: 1

Тепловое реле кнопка м а.

Тепловые реле

Правильно подобрать тепловое реле — одно из важнейших условий защиты электродвигателя от перегрузки. Напомню, что «защита электродвигателя от перегрузки должна устанавливаться в тех случаях, когда возможна перегрузка механизма по технологическим причинам, а также при тяжелых условиях пуска и для ограничения длительности пуска при пониженном напряжении. Защита должна выполняться с выдержкой времени и может быть осуществлена тепловыми реле.» (из Инструкции по монтажу и пуску электродвигателей)

Чтобы подобрать тепловое реле, сперва определяем номинальный ток двигателя Iн. Этот ток указан на шильдике двигателя (см. фото ниже). В нашем случае это ток Iн = 14 Ампер

Потом исходя из номинального тока двигателя подбираем тепловое реле и соответствующий ему пускатель нужной величины. Реле имеет шкалу, калиброванную в амперах. Обычно шкала соответствует значению тока уставки (тока несрабатывания реле). Срабатывания реле происходит в пределах 5-20% от превышения тока уставки потребляемым током электродвигателя. Т.е., при перегрузке электродвигателя на 5-20% (1,05*Iн — 1,2*Iн), произойдет срабатывание теплового реле в соответствии с его токовременной характеристикой. Поэтому выбираем реле таким образом, чтобы ток несрабатывания теплового реле был на 5-10% выше от номинального тока защищаемого электродвигателя (см. таблицу ниже).

Таблица для подбора тепловых реле

Мощность электромотора кВт	Реле РТЛ (для ПМЛ)	Регулировка тока А	Реле РТ (для ПМК)	Регулировка тока А
0,37	РТЛ-1005	0,6…1	РТ 1305	0,6…1
0,55	РТЛ-1006	0,95…1,6	РТ 1306	1…1,6
0,75	РТЛ-1007	1,5…2,6	РТ 1307	1,6…2,5
1,5	РТЛ-1008	2,4…4	РТ 1308	2,5…4
2,2	РТЛ-1010	3,8…6	РТ 1310	4…6
3	РТЛ-1012	5,5…8	РТ 1312	5,5…8
4	РТЛ-1014	7…10	РТ 1314	7…10
5,5	РТЛ-1016	9,5…14	РТ 1316	9…13
7,5	РТЛ-1021	13…19	РТ 1321	12…18
11	РТЛ-1022	18…25	РТ 1322	17…25
15	РТЛ-2053	23…32	РТ 2353	23…32
18,5	РТЛ-2055	30…41	РТ 2355	28…36
22	РТЛ-2057	38…52	РТ 3357	37…50
25	РТЛ-2059	47…64
30	РТЛ-2061	54…74

Тепловое реле – устройство, замыкающее-размыкающее цепь под влиянием сигналов агрегатов, работающих от изменения температуры среды. Нагрев проводников электричеством замечали исследователи, количественное описание дает закон Джоуля-Ленца. Благодаря знанию зависимости, биметаллические конструкции применяют, контролируя ток, температуру.

Тепловое реле

Кратко о тепловых реле

Тепловые реле холодильников совмещают с пускозащитными. Применяются многими двигателями. Отличие защитных в электромагнитной конструкции, где катушка может мгновенно отработать резкое повышение тока. Тепловые работают с интегрированием эффекта некоторым отрезком времени. Медная обмотка иногда перегревается. В мясорубках случается, когда заклинивает вал. Ток повышает лимитирующую величину. Чтобы избежать опасности, изготовитель включает в механическую передачу пластиковые шестерни, ломающиеся, спасающие ситуацию. Конечно, лучше применять тепловые реле.

Принцип действия основан на свойствах биметаллических пластин. Двухслойные материалы, составленные парой металлов с неодинаковым коэффициентом линейного расширения. В результате при изменении температуры биметаллическая пластина гнется. Контакты используются повсеместно, начиная электрическими утюгами, заканчивая чайниками! Измерение тока происходит преимущественно в тепловых реле. В остальных случаях нагрев вызывается изменением температуры прибора: пара, ТЭНа.

В тепловых реле принцип используется, вариантом (см. патент US292586 A), но распространен больше другой – с защитой по току. В последнем случае используется упомянутый закон Джоуля-Ленца. С течением времени тепловой эффект накапливается, при соблюдении условий реле срабатывает. Обрыв цепи блокирует дальнейший рост температуры. Условия срабатывания реле тесно связаны с конструкцией двигателя.

Любому типу компрессора холодильника подобрана пара, работающая безотказно. Не соблюдая целостности тандема компрессор-двигатель, можно вызвать неисправности.

Для трёхфазных цепей используются двух- или трехполюсные тепловые реле. Включаются меж двумя линиями (нейтраль короткозамкнутая), в нормальном режиме ток здесь мал. При большой мощности вместо непосредственного присоединения к цепи используются трансформаторы тока. Эффект получается аналогичный: при обрыве фазы равновесие нарушается, нагрузка теплового реле увеличивается. В результате происходит разогрев биметаллической пластины, цепь обрывается. Двигатель спасается от перегрева, других негативных последствий.

Тепловое реле не защищает против короткого замыкания, само нуждается в охране от подобной ситуации. В противном случае цепь легко сгорает.

История создания тепловых реле

Идея регулировки температуры возникла в XVII веке. Английский изобретатель Корнелиус Дреббель применил в двух изобретениях: печь, инкубатор для цыплят. Конструкции требовали ответственного подхода. Дреббель сумел реализовать концепцию, используя ртуть. Любопытный факт: на момент начала третьего десятилетия термометров, не существовало. Работающих на ртути. Историки склонны изобретение термометра приписывать Корнелиусу Дреббелю. Касательно печей новшество заключалось в следующем:

• Топка снабжалась воздухом через сопло, снабжаемое регулируемой заслонкой.
• В зависимости от конструкции сооружение оборудовалось подобием реторты, дно которой размещалось в пепле, либо углях.
• Изменяющийся уровень ртути позволял осуществлять поддержание температуры на заданном уровне путем регулирования объема подаваемого воздуха.

Аналогичного рода конструкция предложена инженерами компании Вестингауз Электрик в 1917 году (патент US1477455 A). Уровень ртути позволял замкнуть-размокнуть цепь в зависимости от изменяющейся температуры. Еще раньше для контроля параметров среды стали применять свойства биметаллических пластин. Патент Вестингауз Электрик принят только 11 декабря 1923 года, шведско-швейцарская компания ABB занималась выпуском тепловых реле для защиты работающих двигателей с 1920 года. Термостаты для инкубатора, печи под авторства Дреббеля рассмотрены комиссией организованного в 1660 году Королевского общества (Англии). И примерно через 40 лет после создания нашли признание ученого совета.

Свойства биметаллических пластин известны с 1726 года. Точнее говоря, к этой дате приурочено первое их официальное применение. Джон Харрисон, плотник по профессии, кое-что знал о металлах. Нашел оригинальный способ подарить маятниковым часам независимость от температуры. Подвес изготовил из стержней двух разных металлов, что проиллюстрировано на изображении, взятом из издания Общества Ньюкомена (1946 год). По мере изменения температуры длина маятника остается постоянной. Период колебаний поддерживается с высокой точностью.

Джон Харрисон не останавливается на достигнутом, в палубных часах конструкции 1761 года применяет балансную пружину свернутой биметаллической ленты. По замыслу конструктора новшество скомпенсирует капризы климата. Теперь время позволит определить географические координаты вне зависимости от температуры. Идеи Дреббеля и Харрисона использовал в 1792 году Жан Симон Боннемейн, – сегодня называемый отцом централизованного снабжения горячей водой. Применял идеи терморегуляторов для курятников (1777 год). Историки отмечают любопытный факт: несмотря на знаменитость Жан остается личностью загадочной. Доподлинно неизвестен день рождения.

Инкубатор Боннемейна напоминает печь-буржуйку. Снизу цилиндрическая конструкция подогревается открытым пламенем, продукты сгорания обтекают стенки и уходят наружу. Температура контролируется биметаллической пластиной (из железа и латуни), погруженной в воды, заполняющую пространство меж стенок. Неудивительно, что в скором времени инженер придумал первую котельную. Температура пламени регулируется скоростью подачи воздуха в топку, биметаллический стержень управляет заслонкой. Последовали многие другие изобретения аналогичного толка.

В некоторой степени к тепловым реле можно отнести изобретение Джеймса Кьюли (интернет обошел внимание подробности жизни), датированное 1816 годом. В британском патенте №4086 упоминается некий балансный термометр. Весы, вага которых представлена трубкой с двумя утолщениями на концах. Поделена в центре двумя секциям, одна заполнена спиртом, другая – ртутью. При изменении температуры нарушается баланс, поскольку объёмы в утолщениях неравные. И нужно, подстраивая длины плеч винтом, добиться равновесия. Показания считываются с зубчатого лимба, жестко привязанного к трубке. Изобретатель отмечал возможность использования изобретения для контроля микроклимата зданий.

Эра электричества тепловых реле

Долгое время термостаты не находили применения в сфере электричества. Справедливости ради заметим, применялось преимущественно фабриками, цехами, питая двигатели. До появления электрических лампочек накала было далеко. Устройством, давшим зеленый свет применению тепловых реле, историки считают электромагнитный клапан регулирования тока жидкости трубы. Наработка заявлена патентом US355893 A, опубликованным 11 января 1887 года. Документ говорит: термостат (тип не указан) размещен в жилых помещениях, электромагнитный клапан позволит регулировать под его командованием скорость тока горячей воды системы отопления.

Продолжительная работа механизма на максимуме вызывает перегрев обмоток и порчу изоляции, в результате чего происходит межвитковое замыкание, перерастающее в обширное выгорание полюсов двигателя и дорогостоящий ремонт. Чтобы этого не происходило, в цепь питания устанавливается реле, которое называют тепловым или «теплушкой». По цепи питания данный аппарат контролирует величину тока и при длительном отклонении от номинала установки, размыкает контакты, лишая питания цепь управления, размыкая пусковое устройство. В этой статье мы расскажем, как выбрать тепловое реле для двигателя по мощности и току.

Методика выбора

Чтобы правильно выбрать номинал теплового реле нам необходимо узнать его In (рабочий, номинальный ток) и уже опираясь на эти данные можно подобрать правильный диапазон уставки аппарата.

Правилами технической эксплуатации ПУЭ оговорен этот момент и допускается устанавливать до 125% от номинального тока во взрывобезопасных помещениях, и 100%, т.е. не выше номинала двигателя во взрывоопасных.

Как узнать In? Эту величину можно посмотреть в паспорте электродвигателя, табличке на корпусе.

Как видно на табличке (для увеличения нажмите на картинку) указаны два номинала 4.9А/2.8А для 220В и 380В. Согласно нашей схеме включения нужно выбрать ампераж, ориентируясь на напряжение, и по таблице подобрать реле для защиты электродвигателя с нужным диапазоном.

Для примера рассмотрим, как выбрать тепловую защиту для асинхронного двигателя АИР 80 мощностью 1.1 кВт, подключенного к трехфазной сети 380 вольт. В этом случае наш In будет 2.8А, а допустимый максимальный ток «теплушки» 3.5А (125% от In). Согласно каталогу нам подходит РТЛ 1008-2 с регулируемым диапазоном 2.5 до 4 А.

Что делать, если паспортные данные не известны?

В том случае, когда на таблице частично читаются данные, размещаем таблицу с паспортными данными асинхронных двигателей широко распространенных в народном хозяйстве (тип АИР). С помощью нее возможно определить In.

Кстати, недавно мы рассмотрели , с чем настоятельно рекомендуем вам ознакомиться!

В зависимости от токовой нагрузки будет различаться и время срабатывания защиты, при 125% должно быть порядка 20 минут. В диаграмме ниже указана векторная кривая зависимости кратности тока от In и времени срабатывания.

Тепловые реле – устройство, принцип действия, технические характеристики

Тепловое реле – электрический аппарат, предназначенный для защиты электродвигателя от токовых перегрузок. Наиболее распространёнными типами тепловых реле являются ТРН, ТРП, РТТ и РТЛ.

Принцип действия теплового реле.

Срок службы электрооборудования в значительной степени напрямую зависит от перегрузок, воздействующих на него при работе оборудования. Для любого оборудования довольно просто найти зависимость времени протекания тока от его величины, при котором достигается длительная и надежная эксплуатация оборудования.

При номинальных токах допустимое время его протекания равно бесконечности. Протекание токов больше номинального приводит к повышению рабочих температур и значительному сокращению срока службы в первую очередь за счет износа изоляции. Вследствие этого, чем больше перегрузки, тем меньше должно быть время их воздействия.

Идеальная защита оборудования – зависимость tср (I) для тепловых реле проходит ниже кривой для защищаемого оборудования.

Наиболее широкое распространение получило тепловое реле с биметаллической пластиной для защиты от перегрузки.

Биметаллическая пластина, используемая в тепловом реле, состоит из пластин имеющих различный температурный коэффициент расширения (одна – больший, другая – меньший). В местах прилегания пластины жестко крепятся друг к другу за счет горячего проката или сварки. При нагревании неподвижной биметаллической пластины происходит изгиб ее в сторону части с меньшим коэффициентом расширения. Именно данное свойство используется при работе теплового реле.

Также широко применяются пластины, состоящие из инвара (меньший коэффициент) и хромоникелевой или немагнитной стали (больший коэффициент).

Нагрев пластины теплового реле происходит за счет выделяемого тепла при протекании тока нагрузки через биметаллическую пластину. Зачастую используется нагревательный элемент, по которому также протекает ток нагрузки. Наилучшие характеристики имеют комбинированные тепловые реле, в которых ток нагрузки протекает и через биметаллическую пластину и через нагревательный элемент.

При нагревании биметаллическая пластина тепловых реле воздействует на контактную систему своей свободной частью.

Времятоковые характеристики тепловых реле

Основной характеристикой для всех тепловых реле является зависимость времени отключения от токов нагрузки (времятоковые характеристики). До начала перегрузки в общем случае через тепловое реле протекает ток Iо, нагревающий биметаллическую пластину до начальной температуры qо.

При проверке характеристик времени срабатывания теплового реле необходимо учитывать из холодного или горячего состояния происходит срабатывание тепловых реле.

Также необходимо помнить что нагревательный элемент теплового реле является термически неустойчивым при протекании токов короткого замыкания.

Выбор теплового реле.

Номинальный ток выбираемого теплового реле выбирается исходя из номинальных нагрузок защищаемого оборудования (электродвигателя). Ток выбираемого теплового реле должен составлять 1,2 – 1,3 от номинального тока электродвигателя (ток нагрузки), то есть тепловое реле срабатывает при 20 – 30 % перегрузке на протяжении 20 минут.

Значение времени нагрева электродвигателя напрямую зависит от длительности перегрузок. В случае кратковременной перегрузки нагреваются лишь обмотки электродвигателя и время нагрева составляет от 5 до 10 минут. При длительных перегрузках в нагреве участвует вся конструкция двигателя, и время составляет от 40 до 60 минут. Поэтому наиболее целесообразным считается применение теплового реле в схемах, где время включения электродвигателя превышает 30 минут.

Влияние внешних температур на работу теплового реле.

Нагрев биметаллической пластины теплового реле зависит как от воздействующих токов, но и от воздействия температуры окружающей среды. В связи с этим при росте температуры окружающей среды уменьшается значение тока срабатывания.

При сильно отличающейся температуре от номинальной, проводится плановая дополнительная регулировка теплового реле, или подбирается нагревательный элемент в котором учитывается температура окружающей среды.

Для уменьшения воздействия температуры окружающей среды на токи срабатывания тепловых реле, необходимо подбирать наиболее близкую температуру срабатывания.

Для обеспечения правильной работы и обеспечения тепловой защиты тепловое реле необходимо размещать в помещении, что и защищаемый механизм (электродвигатель). Нежелательно располагать тепловое реле в непосредственной близости от источников тепла, таких как нагревательные печи, система отопления и т.п. В настоящее время для обеспечения наилучшей защиты используются реле с температурной компенсацией (серия ТРН).

Конструкция теплового реле.

Изгибание биметаллической пластины происходит достаточно медленно. В случае если с пластиной непосредственно будет связан подвижный контакт, то небольшая скорость движения не обеспечивает гашения дуги, которая возникает при размыкании цепи. Поэтому воздействие на контакт осуществляется через устройство ускорения. Наиболее эффективным является так называемый «прыгающий» контакт.

В момент, когда напряжение не подается, пружина создает момент относительно нулевой точки замыкающего контакта. При нагреве биметаллическая пластина изгибается, что ведет к изменению положения пружины. Пружина создает момент, который способен разомкнуть контакт за время, которое обеспечивает надежное гашение дуги. Пускатели и контакторы комплектуются однофазными тепловыми реле типа ТРП или двухфазными ТРН реле.

Реле тепловые ТРП

Токовые однополюсные тепловые реле ТРП с номинальным током теплового элемента от 1 до 600 А используемые для защиты трехфазных асинхронных электродвигателей от тепловых перегрузок, работающих в сети с напряжением 500 В и частоте 50 или 60 Гц. Тепловое реле ТРП с номинальным током до 150 А применяются в сети постоянного тока и напряжением до 440 В.

Реле тепловые РТЛ

Тепловое реле типа РТЛ используется для обеспечения защиты оборудования от длительных токовых перегрузок. Они также используются для защиты от несимметричности токов в фазах а так же выпадения одной фазы. Рабочий диапазоном тока электротеплового реле РТЛ от 0.1 до 86 А.

Реле тепловые РТЛ устанавливаются как на пускатели типа ПМЛ, так и отдельно, в данном случае реле должно снабжается клеммниками КРЛ. Степень защиты реле РТЛ и клеммников КРЛ могут иметь ІР20 а также могут быть устанавленны на стандартную дин-рейку. Номинальный ток контактора 10 А.

Реле тепловое РТТ

Тепловое реле РТТ предназначено для защиты трехфазного асинхронного электродвигателя с короткозамкнутым ротором от кратковременной перегрузки, в том числе при выпадении фазы и не симметрии.

Реле тепловое РТТ предназначено в качестве комплектующего изделия в схеме управления электроприводами и встройки в магнитный пускатель типа ПМА в цепях переменного тока с напряжением 660 В и частотой 50 или 60 Гц, а цепи постоянного тока с напряжением 440 В.

РТЛ 1001-1022 (0,14-21,5А)			196,30р.
РТЛ 2053-2061 (28,5-64А)			317,00р.
РТT 5-10 1-10 А			197,00р.
РТТ-111 0,8-25 А			197,00р.
РТТ-141 1-25 А (на заказ)			197,00р.
РТТ-211 16-40А			327,00р.
РТТ-211 50А, 63А			1 031,00р.
РТТ-321(311,221) 63-160А			1 369,00р.

Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.

Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно. Подробнее про эти характеристики — .

Важно, что спасти от короткого замыкания тепловое реле не может — просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят , предохраняющий от КЗ.

Во всех современных «теплушках» есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.

Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.

При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.

Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе

Как правило, тепловое реле крепится непосредственно на выходные . И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.

Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации. На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей. Фиксация также обеспечивается специальным крючочком, который зацепляется за пускатель.

Выбор теплового реле по мощности двигателя

У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей .

Номинальный ток пускателя, А	Тип реле	Диапазон регулирования максимального тока, А	Мощность электродвигателя, кВт
	Может, это будет интересно:

Распространенные марки тепловых реле — РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.

В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке — во второй строке внизу вместо «РТЛ-ЮООМ» следует читать «РТЛ-1000М». Кто-то распознавал бездумно.

/ Выбор электротеплового реле – таблица параметров, pdf, 34.01 kB, скачан:5014 раз./

И ещё фото старенькой теплушки, фото новых легко найти в интернете.

Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано . Рекомендую.

Тепловое реле, принцип работы и схема подключения

Тепловые реле – это электрические устройства, основным назначением которых является защита двигателя от избыточной нагрузки и, как следствие, перегрузки системы в целом. На сегодняшний день наиболее распространенными являются следующие типы тепловых реле: ТРН, РТИ, РТТ, РТЛ и РТЭ. Необходимость применения тепловых реле обусловлена тем, что долговечность любого оборудования напрямую зависит от того, как часто оно бывает перегружено. Так, при регулярном превышении номинального напряжения происходит нагрев оборудования, что приводит к старению изоляции и, как следствие снижает эксплуатационный срок установок.

Схема подключения теплового реле

Схемы подключения электродвигателей, в которые включено тепловое реле, могут существенно отличаться между собой, в зависимости от технической необходимости и наличия различных устройств. Тем не менее, в каждой из схем тепловое реле обязательно должно подключаться последовательно с катушкой пускателя. Это обеспечивает надежную защиту от перегрузок оборудования. Так, при превышении определенного уровня потребляемого двигателем тока тепловое реле размыкает цепь, тем самым отключая магнитный пускатель и сам двигатель от источника электропитания.

Принцип работы теплового реле

На сегодняшний день наибольшую популярность приобрели тепловые реле серии РТЭ производства EKF, которые предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.

Действие изделий основано на использовании свойств биметаллических пластин. Для изготовления биметаллических пластин в таких реле используют, как правило, инвар и хромоникелевую сталь. Сами пластины между собой крепко соединяются посредством сварки или же проката. Поскольку одна из пластин обладает большим коэффициентом расширения при нагревании, а другая меньшим, то в случае воздействия на них высокой температуры (например, при прохождении тока через металл), происходит изгиб пластины в ту сторону, где располагается материал с меньшим коэффициентом расширения.

Таким образом, при определенном уровне нагревания биметаллическая пластина прогибается и оказывает воздействие на систему контактов реле, что приводит к его срабатыванию и размыканию электрической цепи. Также необходимо отметить, что в результате низкой скорости процесса прогиба пластины она не может эффективно гасить дугу, которая возникает в случае размыкания электрической цепи. Для того чтобы решить данную проблему, необходимо ускорить воздействие пластины на контакт. Именно поэтому на большинстве современных реле предусмотрены также ускоряющие устройства, которые позволяют эффективно разорвать цепь в минимальные сроки.

Виды тепловых реле (РТТ, РТЛ, ТРН, РТИ, РТЭ)

Реле тепловое РТЭ-1304 0,4-0,63А EKF как и другие модели этой серии применяются в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660 В, частотой 50-60 Гц и постоянного тока напряжением 440 В.

Тепловые реле РТТ применяются в тех случаях, когда требуется обеспечить эффективную защиту трехфазных асинхронных двигателей от перегрузок, длительность которых превышает допустимую (которые могут возникнуть, например, при выпадении одной из фаз). Как правило, они являются комплектующими частями в управляющих схемах электроприводов и в магнитных пускателях.

Тепловые реле РТЛ используются в тех случаях, когда требуется защитить от перегрузок по продолжительности, а также о несимметричности тока, например, при выпадении одной из фаз. Этот тип реле может устанавливаться как на пускателях, так и отдельно, при наличии клеммников.

Двухфазное тепловое реле ТРН используется, как правило, на магнитных пускателях в асинхронных двигателях. Его особенностью является возможность использования в сетях постоянного тока.

Тепловое реле РТИ выполняет те же функции, что и описанные выше, а также обеспечивает защиту от затянутого пуска. Данный тип реле обладает собственным потреблением энергии, поэтому дополнительно при его использовании рекомендуется устанавливать предохранители.

Основы выбора реле перегрузки

Когда дело доходит до производства, двигатели заставляют мир вращаться. Это делает правильную защиту двигателя критически важной. Введите реле перегрузки. Реле перегрузки защищают двигатель, считывая ток, идущий к двигателю. Во многих из них используются небольшие нагреватели, часто биметаллические элементы, которые изгибаются при нагревании током, подаваемым в двигатель.

Когда ток слишком велик в течение слишком длительного времени, нагреватели размыкают контакты реле, проводя ток к катушке контактора.Когда контакты размыкаются, катушка контактора обесточивается, что приводит к отключению основного питания двигателя. Эти контакты не влияют на управляющую мощность (которая часто составляет 120 В), поэтому не предполагайте отсутствие потенциально смертельного тока без надлежащей блокировки / маркировки.

Типы реле. Реле перегрузки и их нагреватели относятся к одному из трех классов, в зависимости от времени, которое требуется им для реакции на перегрузку в двигателе. Само реле перегрузки будет иметь маркировку, указывающую, к какому классу оно принадлежит.К ним относятся классы 10, 20 и 30. Номер класса указывает время ответа (в секундах). Немаркированное реле перегрузки всегда относится к классу 20. Типичные реле перегрузки с номиналом NEMA относятся к классу 20, но вы можете настроить многие из них примерно на 15% выше или ниже их нормального тока срабатывания. Реле IEC обычно относятся к классу 10, и вы можете настроить их на 50% выше их нормального тока срабатывания.

При замене нагревателей перегрузки всегда заменяйте весь комплект. Почему? Потому что есть некоторые повреждения оставшихся двух обогревателей, и вы можете закончить игру с музыкальными стульями, поскольку они по очереди выходят из строя преждевременно.

Выбор нагревателя. Выбор несложен, если вы можете использовать тот же бренд и размер. Однако, это не всегда возможно. Если вам необходимо выбрать другой обогреватель, обратитесь к таблицам выбора производителя. Ваш выбор будет зависеть от максимальной силы тока нагрузки (FLA) двигателя и используемого пускателя двигателя.

Например, предположим, что вам нужно выбрать замену перегрузки для 100-сильного двигателя с током 162A при полной нагрузке. Допустим, у вас есть контроллер NEMA Size 5.Мы будем использовать выдержку из действительного каталога таблиц производителя (см. Таблицу выше). В этом примере показано, как взаимодействуют критерии выбора. Индексы и таблицы всех производителей просты в использовании, но давайте проведем пробный запуск с этим примером.

Чтобы сделать правильный выбор от этого производителя, начните с номера бюллетеня (левый столбец). Это приведет вас к нужной таблице (правый столбец). В этом случае указатель говорит вам использовать таблицу номер 147 для 506 серии A. В таблице производителя 147 вы должны найти FLA двигателя в столбце для контроллеров NEMA Size 5.Если FLA вашего двигателя не совсем соответствует FLA таблицы, просто выберите ближайший нагревательный элемент: в данном случае W38. Это предполагает, что ваш двигатель и контроллер работают при одинаковой температуре. Если есть небольшая разница температур (менее 15 градусов по Фаренгейту) между двигателем и контроллером, выберите нагреватель на основе контроллера. Выберите большее число нагревателя, если контроллер теплее двигателя. Выберите меньшее число нагревателей, если контроллер холоднее двигателя. Если существует значительная разница температур (15 градусов по Фаренгейту или более) между двигателем и контроллером, проконсультируйтесь с производителем или поставщиком.Надежная защита двигателя от перегрузки потребует дополнительных корректировок в процессе выбора.

Примечание редактора: не путайте защиту двигателя от перегрузки с защитой выключателя, потому что они служат двум разным целям. Ваша защита двигателя от перегрузки отключит питание двигателя, чтобы защитить только двигатель. Ваш автоматический выключатель сработает, чтобы защитить распределение мощности к двигателю. Вы должны делать и то, и другое, и ни одно устройство не выполняет и то и другое. Вы должны выбрать такую ​​защиту цепи, чтобы защитить фидеры, и согласовать защиту фидера двигателя со схемой выключателя на входе.—M.L.L.

Принцип работы и выбор теплового реле

Тепловое реле работает, тепло генерируется током, протекающим в нагревательный элемент, так что биметалл имеет разные коэффициенты расширения, деформируется, когда деформация достигает определенного расстояния, операция толкания звена, так что цепь управления открывается, так что контакт потери мощности, отключение главной цепи, защита двигателя от перегрузки. Как реле перегрузки элемента электродвигателя, его небольшой объем, простая конструкция и низкая стоимость нашли широкое применение в производстве.

Выбор теплового реле: тепловое реле в основном используется для защиты двигателя от перегрузки, необходимо понимать состояние двигателя, такое как рабочая среда, пусковой ток, характер нагрузки, выбор рабочей системы, позволяя другую перегрузку.

1. Тепловое реле должно, в принципе, соответствовать второй характеристике безопасности даже как можно ближе к характеристике перегрузки двигателя или характеристикам двигателя при перегрузке, в то время как перегрузка двигателя и кратковременный мгновенный запуск не должны влиять на тепловое реле (не действие).

2. Когда система теплового реле для защиты долгосрочной или долгосрочной прерывистой системы двигателя, как правило, на основе номинального тока двигателя, чтобы выбрать. Например, значение настройки теплового реле может быть равным 0,95–1,05 номинального тока двигателя, реле или для тепловой настройки значение тока, равного номинальному току двигателя, а затем регулироваться.

3. Когда тепловое реле для защиты двигателя кратковременная работа повторяется, только диапазон адаптивного теплового реле.Если количество операций в партии в течение короткого времени, следует использовать скорость ленты и реле тока насыщения трансформатора тока.

4. Для реверсирования и частого выключения двигателя со специальными условиями не следует использовать реле защиты от тепловой перегрузки, в то время как для защиты необходимо использовать встроенное реле температуры обмотки двигателя или термистор.

% PDF-1.4 % 6475 0 объект > эндобдж xref 6475 63 0000000016 00000 н. 0000001615 00000 н. 0000001796 00000 н. 0000001854 00000 н. 0000001905 00000 н. 0000001961 00000 н. 0000002018 00000 н. 0000002085 00000 н. 0000003299 00000 н. 0000003548 00000 н. 0000003617 00000 н. 0000003742 00000 н. 0000003816 00000 н. 0000003941 00000 н. 0000004008 00000 н. 0000004110 00000 н. 0000004216 00000 н. 0000004349 00000 п. 0000004414 00000 н. 0000004529 00000 н. 0000004594 00000 н. 0000004659 00000 н. 0000004723 00000 н. 0000004765 00000 н. 0000004825 00000 н. 0000004947 00000 н. 0000005069 00000 н. 0000005191 00000 п. 0000005313 00000 п. 0000005501 00000 п. 0000005525 00000 н. 0000006702 00000 н. 0000006726 00000 н. 0000007836 00000 н. 0000007860 00000 н. 0000009004 00000 н. 0000009028 00000 н. 0000010156 00000 п. 0000010180 00000 п. 0000011298 00000 п. 0000011322 00000 п. 0000011440 00000 п. 0000011563 00000 п. 0000012726 00000 п. 0000012750 00000 п. 0000013849 00000 п. 0000013872 00000 п. 0000013988 00000 п. 0000014104 00000 п. 0000015340 00000 п. 0000015419 00000 п. 0000015499 00000 н. 0000015712 00000 п. 0000015821 00000 п. 0000015933 00000 п. 0000016983 00000 п. 0000035226 00000 п. 0000035304 00000 п. 0000035368 00000 п. 0000035433 00000 п. 0000035498 00000 п. 0000002128 00000 н. 0000003275 00000 н. трейлер ] >> startxref 0 %% EOF 6476 0 объект > эндобдж 6477 0 объект > эндобдж 6478 0 объект [ 6479 0 руб. 6480 0 руб. 6481 0 руб. ] эндобдж 6479 0 объект > / F 2 0 R >> эндобдж 6480 0 объект > / Ж 55 0 Р >> эндобдж 6481 0 объект > / Ж 103 0 Р >> эндобдж 6482 0 объект > эндобдж 6536 0 объект > поток Hb“f“c“c` @

Как устроено тепловое реле?

Тепловое реле обычно состоит из нагревательного элемента, управляющего контакта и системы действия, механизма сброса, устройства установки тока и элемента температурной компенсации. Когда деформация достигает определенного расстояния, шатун толкается, чтобы размыкать цепь управления, так что контактор теряет питание и главная цепь отключается, тем самым реализуя защиту двигателя от перегрузки.

При фактической работе двигателя, например, при перетаскивании производственного оборудования на работу, если машина неисправна или цепь ненормальна, двигатель столкнется с перегрузкой, скорость двигателя уменьшится, ток в обмотке увеличится, и температура обмотки двигателя увеличится.Если ток перегрузки небольшой и время перегрузки короткое, а обмотка двигателя не превышает допустимого превышения температуры, перегрузка допустима. Однако, если время перегрузки велико и ток перегрузки велик, повышение температуры обмотки двигателя превысит допустимое значение, что приведет к старению обмотки двигателя, сокращению срока службы двигателя и даже сгоранию обмотки двигателя в серьезных случаях. . Поэтому такую ​​перегрузку мотор не переносит. В тепловом реле используется принцип теплового воздействия тока для отключения цепи двигателя в случае перегрузки, которую двигатель не может выдержать, чтобы обеспечить защиту двигателя от перегрузки.(Каков принцип работы теплового реле?)

Схема принципа работы теплового реле

Когда тепловое реле используется для защиты двигателя от перегрузки, термоэлемент подключается последовательно с обмоткой статора двигателя , нормально замкнутый контакт теплового реле включен последовательно в цепь управления электромагнитной катушкой контактора переменного тока, а ручка регулировки тока установки регулируется так, чтобы шток переключения в елочку и шток толкателя находились на нужном расстоянии .

Когда двигатель работает нормально, термический элемент нагревается током термического элемента, то есть номинальным током двигателя. Биметаллический лист изгибается после нагрева, так что толкатель только контактирует со штоком переключения передач в елочку, но не может толкать рычаг в елочку. В это время нормально замкнутый контакт находится в замкнутом состоянии, контактор переменного тока остается замкнутым, и двигатель работает нормально.

Если двигатель перегружен, ток в обмотке увеличивается, и ток в термоэлементе также увеличивается, температура биметаллического листа повышается, а степень изгиба увеличивается.Он толкает стержень переключения передач в елочку, который толкает нормально замкнутый контакт, так что контакт размыкается, что приводит к отключению цепи катушки контактора переменного тока, размыканию контактора и отключению питания двигателя, а двигатель защищен остановившись.

1 – Кулачок регулирования тока, 2 – Листовая пружина (2a, 2b), 3 – Кнопка ручного сброса, 4 – Дуговая пружина, 5 – Основной металлический лист, 6 – Наружная направляющая пластина, 7 – Внутренняя направляющая пластина, 8 – Нормально закрытый статический контакт, 9 – Подвижный контакт, 10 – Рычаг, 11 – Нормально открытый статический контакт (регулировочный винт сброса), 12 – Компенсирующий биметаллический лист, 13 – Толкатель, 14 – Шатун, 15 – Нажимная пружина

Термический элемент

Тепловой элемент является сердцем теплового реле ：

1.В тепловом реле прямого нагрева используется биметаллический лист в качестве теплового элемента, позволяющего напрямую пропускать электрическую серу. Поскольку сам биметаллический лист имеет определенное сопротивление, он может выделять тепло, когда через него проходит ток. Поскольку биметаллический лист используется как в качестве чувствительного, так и в качестве нагревательного элемента, этот метод нагрева имеет характеристики простой конструкции, небольшого объема, экономии материала, небольшой постоянной времени нагрева и быстрого изменения температуры.

2.Косвенный нагрев – это выделение тепла через термоэлемент, который электрически не связан с биметаллическим листом. Термоэлементы имеют нитевидную форму или обвязаны биметаллическим листом. Поскольку тепло, генерируемое термоэлементом, передается биметаллическому листу через воздух, постоянная времени нагрева велика, а скорость, отражающая изменение температуры, относительно мала .

3. Комбинированный нагрев представляет собой комбинацию прямого и косвенного нагрева.Постоянная времени нагрева смеси находится между двумя вышеуказанными формами. Величину сопротивления можно легко отрегулировать путем параллельного или последовательного соединения различных сопротивлений, и он имеет преимущества прямого и косвенного нагрева, поэтому получил широкое распространение.

4. Нагрев трансформатора тока в основном используется для теплового реле большой мощности и пускового теплового реле большой нагрузки.

Управляющий контакт и система действия

В настоящее время широко используемая конструкция теплового реле представляет собой подвижный контакт пружинного типа.Когда двигатель перегружен, нормально замкнутый контакт будет отключен. После остановки двигателя биметаллический лист теплового реле охладится и вернется в исходное состояние. Подвижный контакт нормально замкнутого контакта автоматически возвращается в исходное положение под действием пружины. Однако традиционная пружина подвижного контакта пружинного типа легко отпадает, в результате чего вспомогательный контакт не электризуется, в результате чего тепловое реле не может использоваться. Существующий более безопасный метод заключается в модернизации подвижного контакта пружинного типа до динамического контакта с листовой пружиной и установке контактного моста в контактный мост с листовой пружиной , чтобы вибрация подвижного контакта была больше, когда он контактирует с статический контакт.Из-за влияния инерции движения и столкновения контактный мост пружинного типа будет производить динамическую упругую деформацию. В разные динамические моменты исходный контактный мост с плоской листовой пружиной будет отличаться, а кривизна вызывает изгиб и растяжение, что дополнительно приводит в движение сферический подвижный контакт, вызывая фрикционное качение относительно статического контакта, что приводит к более полному повреждению сопротивления поверхностной мембраны, обеспечивает эффект контактной проводимости и повышает надежность оборудования.

Механизм сброса и защита от обрыва фазы

После того, как термоэлемент нагревается и изгибается, ток в главной цепи отключается путем нажатия пускового устройства, чтобы сработало тепловое реле. Биметаллический лист охлаждают, восстанавливая исходное состояние. Очевидно, на это нужно время. Есть два способа сброса теплового реле: ручной и автоматический. Ручной сброс обычно составляет не менее 5 минут, автоматический сброс – не более 10 минут.

Режим сброса можно выбрать с помощью кнопки сброса. В нормальном состоянии, когда кнопка сброса указывает на A (автоматический сброс), NC замкнут, а NO отключен; в состоянии отключения, когда кнопка сброса указывает на A, NC размыкается, а NO закрывается. После отключения и остановки двигателя подвижный контакт не может быть сброшен. Подвижный контакт можно сбросить только после нажатия кнопки сброса. В это время тепловое реле находится в состоянии ручного сброса. Если перегрузка двигателя является неисправностью, чтобы избежать легкого повторного запуска двигателя, тепловое реле должно перейти в режим ручного сброса.В состоянии ручного сброса принцип сброса такой же. Чтобы переключить тепловое реле из режима ручного сброса в режим автоматического сброса, просто поверните кнопку сброса в положение A (автоматический сброс).

Некоторые типы тепловых реле также имеют защиту от обрыва фазы. Структурная схема представлена ​​на рисунке ниже. Функция защиты от обрыва фазы теплового реле обеспечивается механизмом дифференциального усиления, состоящим из внутренних и внешних толкателей. Когда двигатель работает нормально, ток теплового элемента через тепловое реле нормальный, и как внутренний, так и внешний толкающие стержни перемещаются вперед в соответствующее положение; при обрыве фазы источника питания ток фазы равен нулю, а биметаллический лист фазы охлаждается и сбрасывается, что заставляет внутренний толкатель перемещаться вправо, а биметаллический лист двух других фаз увеличивает степень изгиба из-за увеличения тока, который заставляет внешний толкатель перемещаться влево Функция дифференциального усиления толкает нормально замкнутый контакт к размыканию через короткое время после обрыва фазы, так что контактор переменного тока размыкается и двигатель защищается при сбое питания.

Установка тока устройства и температурной компенсации

Установочный ток относится к максимальному току, который проходит через нагревательный элемент в течение длительного времени без срабатывания теплового реле. Когда ток, проходящий через нагревательный элемент, превышает 20% установленного значения тока, тепловое реле срабатывает в течение 20 минут. Установочный ток теплового реле можно изменить, установив ручку тока. При выборе и настройке теплового реле значение тока настройки должно соответствовать номинальному току двигателя.

Конструкция высокоточной установки тока реле тепловой перегрузки включает в себя опору (1), компенсирующее двойное золото (3), регулировочный винт (4) и установочный кулачок (5).

Тепловое реле перегрузки является наиболее широко используемым электрическим компонентом для защиты двигателя. В процессе эксплуатации заказчику необходимо отрегулировать значение тока уставки теплового реле перегрузки в соответствии с фактическим рабочим состоянием двигателя. Если точность настройки теплового реле перегрузки невысока, это легко может вызвать аварийное отключение или перегрев двигателя.

Левый рычаг тяги переключения передач в елочку также изготовлен из биметаллического листа. При изменении температуры окружающей среды биметаллический лист в главной цепи будет в определенной степени деформироваться и изгибаться. В это время левый рычаг тяги переключения передач в елочку также будет деформироваться и изгибаться в том же направлении, чтобы сохранить расстояние между рычагом в форме елочки и толкателем в основном неизменным, чтобы обеспечить точность срабатывания теплового реле. Этот эффект называется температурной компенсацией.

Из рисунка ниже видно, как решить проблему низкой общей точности традиционной структуры путем компенсации двойного золота.

Отверстие для заклепки и резьбовое отверстие устанавливаются на компенсационном двойном металле. Отверстие для клепки совпадает с бобышкой для клепки, а отверстие с резьбой соединяется с резьбой регулировочного винта. На двойном компенсационном металлическом элементе отверстие для элемента, совмещенное с заклепочной втулкой, спроектировано таким образом, что компенсационный двойной металл и U-образные части склепываются и фиксируются.

Под действием плоскости опорной ступеньки и характеристик формования горячей клепкой компенсационный двойной золотой компонент обеспечивает точность позиционирования, тем самым повышая точность настройки тока, вызванную работой кулачка, и решает проблему точности настройки низкого тока традиционной конструкции .

Рекомендовать артикул:

Каков принцип и функция реле?

Как выбрать реле?

Каковы общие неисправности реле?

тепловое реле перегрузки – португальский перевод – язык

Имеет t h e тепловое реле перегрузки t r ip ped and open […] главный контактор? www05.abb.com	O rel trmico d isp arou e abr iu o контактор […] принципала? www05.abb.com
Имеет t h e тепловое реле перегрузки t r ip ped и открыл […] главный контактор? www05.abb.com	O r el trmico de sobrecarga di sparou e abriu o контактор […] принципала? www05.abb.com
Наша линейка LVSG состоит из мини-контакторных реле, мини […] контакторы для двигателей, контакторы для двигателей, a […] полный диапазон e o f тепловые реле перегрузки a s w ell as motor […] автоматические выключатели защиты. industrial.omron.co.za	Конструкция LVSG для мини-контактов, мини-контактов для двигателя (на 12 A), контактов для двигателя (10 a 210 A, […] стихов из 4 плос на 22 A), ума гама […] Complete ta de rel s de sobrecarga t rm ica, bem c omo disjuntores […] para Proteco do motor. industrial.omron.pt
Однофазная версия имеет встроенную защиту от перегрузки; трехфазная версия должна быть оборудована пользователем […] Магнитотермический выключатель или […] магнитный пускатель wi t h перегрузка a n d защита от пониженного напряжения n, 9015 n d предохранители установлены перед. vogelpumpen.com	Верхняя часть монофонического корпуса с защитой от собрекаргас инкорпорированного; a verso trifsica, ao contrrio, deve ser protegida por conta […] do utilizador com um […] interru pt or magnetotrmico ou com um ar rancador complete de conta ct or, rel trmico e fu s vogelpumpen.com
Выберите класс для t h e реле перегрузки f o r используемый тип приложения. www05.abb.com	Seleccione […] a clas se do rel d e sobrecarga p ar a o tipo d e aplicao […] utilizado. www05.abb.com
Выберите […] требуемый класс f o r реле перегрузки d u ri ng непрерывная работа. www05.abb.com	Выбрать класс […] needria par a or re l d e sobrecarga d uran te o f uncionamento […] contnuo. www05.abb.com
Поставляется в комплекте с собственным 120/240 вольт переменного тока […] встроенный источник питания a n d тепловая перегрузка , w hi ch также имеет регулировку яркости. hunza.co.nz	fornecido completo com sua fonte de alimentao integration de CA […] de 12 0/ 240 вольт с e sobrecarga t rmica, que tamb m pode […] ser atenuada. brasil.hunza.co.nz
Непрерывная работа: это будет представлять состояние, при котором […] Катушка постоянно находится под напряжением или находится под напряжением не менее […] время для t h e реле t o rea c h термальный q151 . finder.pt	Operao contnua: Представляет собой квартиру […] bobina permanentemente energizada, ou energizada por um tempo suficiente […] Para que o rel chegue em u m equ il br io trmico . finder.pt
С водяным охлаждением, герметизированный из нержавеющей стали, сухой электрический […] двигатель со сборкой t- i n тепловая перегрузка p r ot ection and automatic […] реактивация, с внутренним конденсатором. wilo.az	Motor elctrico Ventilado, de caudal forado, com camisa de arrefecimento e caixa em ao […] inoxidvel, co m pro tec o trmica int egrada e re in cio automtico. wilo.pt
Реле cos phi регистрирует только состояния недогрузки, а реле […] защита двигателя ti o n реле o n ly rec или d s 9015 9015 9015 9015 перегрузка на использования. phoenixcontact.com.au	Um controlador registra apenas os estados de ausncia de carga, e um rel de proteo […] Сделать регистрацию двигателя somente os esta dos de sobrecarga . phoenixcontact.com.br
Выберите […] требуемый класс f o r реле перегрузки d u ri ng условие запуска. www05.abb.com	Выбрать класс […] needria pa ra или l de sobrecarga du run te a co ndio […] de arranque. www05.abb.com
No 5 7 ( 9 ) Перегрузка w a rn ing даже t o реле f 9015 www05.abb.com	№ 57 (9) Событие o de av iso d e sobrecarga d o rel K 6 www05.abb.com
Выберите, какую операцию […] должно быть заявлено, если t h e реле перегрузки i s a активировано www05.abb.com	Выбор или функция […] mante r se o rel de sobrecarga es ti ver a ctiva d o www05.abb.com
T h e тепловое реле m a y должно быть установлено значение тока немного ниже значения полной нагрузки, когда электронасос определенно недогружен, но t h e тепловая перегрузка p r ot ection не должен устанавливаться на значения тока выше […] – значения полной нагрузки. vogelpumpen.com	consentido aj ustar o rel trmico a um va lor d e corrente levemente inferior ao masust a subregular carga carga, qualectro a prot ec o trmica a um valor d e corrente […] Superior ao de carga Complete. vogelpumpen.com
Для защиты […] подъемный механизм или a тепловая перегрузка d e vi ce предлагается […] в качестве опции (требуется контроль низкого напряжения 24 В!). liftket.de	Para evitar o superaquecimento do motor, o […] fabricante rec om enda sen so r trmico ( s com o c ot rolo de […] baixa Voltagem 24V). liftket.de
Объем, рециркулируемый в байпасном режиме, должен быть охлажден, так как нагнетатель будет […] в противном случае будет subjec t t o тепловая перегрузка . aerzen.es	Объем рециркуляции на «байпасной» работе холодильного агрегата и контроля […] Сопрадор E st ar s uje ito a sobrecarga trmica . aerzen.es
Экстремальные температуры и высокое давление не редкость – условия […] вызывает hu g e термический s t ra in and likel y t o 9015 e трубы. hbm.com	Temperaturas extremas e altas pressses no so algo incomum – condies que causam […] Образцы de forma e s trmicas e qu e po dem sobrecarregar os tub os os . hbm.com
Катушки электрического кабеля CEJN […] поставляются с th a тепловая перегрузка p r ot ection circuit, […] , который отключает подачу электроэнергии […] в случае скачка напряжения. cejn.us	Os enroladores de cabos elctricos […] CEJN so fornecidos com um […] circuito de pr otec o de sobrecargas trmicas , q ue de sl iga a […] питание от электричества на конечном счете от UM Pico de Corrente. cejn.com.sg
P139 prov id e s тепловая перегрузка p r ot ection для линий, трансформаторов […] и обмотки статора в.в. моторы. areva-td.com	O P139 fornece p rote o de sobrecarga trmica par a lin ha s, transformadores […] e enrolamentos de estatores para motores de alta tenso. areva-td.com
T h e реле перегрузки m u st установить на […] номинальный ток двигателя. vogelpumpen.com	O отн. d e sobrecarga d eve ser aj ustado […] ao valor da corrente nominal do motor indicado na placa. vogelpumpen.com
Встроенный мотор […] защита u si n g тепловое реле a n d управляющий электрод wilo.com	Proteco do мотор […] Integrada atra v s do rel trmico e do el ct rodo de comando wilo.pt
Да 58 (3) Thyri st o r перегрузка e v ent o f реле www2 .abb.com	Sim 58 ( 3) Even to de sobrecarga do ti risto r d o rel V 7 www05.abb.com
Электрические характеристики: до 690 В, 30 А, 50 Гц переменного тока; […] Применение: сборка NC1 AC […] контактор и N R 2 термический o v er – lo a d 9015 d Прямое управление […] двигатель и защита двигателя […] от перегрузки и обрыва фазы; Стандарт: IEC 60947-4-1 chint.net	1.1 Utilizao: при 690 В переменного тока, 30 А, 50 Гц […] 1.2 Aplicaes: montagem em cofre […] de cont at or NC 1 e re l trmico NR 2 p ara cont ro le direto […] двигателей и протеинов против sobrecargas […] e falta de fase.1.3 IP40 1.4 Соответствие: IEC / EN 60947-4-1 1. chint.net
Благодаря более широкому спектру производственных линий, Zung Sung владеет […] возможность производить задержку […] контроллеры и hi g h – перегрузка p r od ucts such as LED fla sh e r b at tery Booster Pack, fla sh e r реле a n d аккумулятор для запуска от внешнего источника […] при серийном производстве. zungsung.com	Com a gama mais ampa de suas linhas de produo, Zung Sung Возможна емкость […] produzir o tempo por controladore s […] e p ro du tos d ea lta sobrecarga, co mo rel pi sca- te pi led ria de reforo , rel pis ca -pisca e bate ria sa lto comea […] com a produo em massa. zungsung.com
Выберите класс для t h e реле перегрузки . www05.abb.com	Seleccione a […] класс pa ra o rel d e sobrecarga . www05.abb.com
Для тех устройств защиты, которые не работают […] специально работает в случае […] неисправность или опасность du e t o тепловая перегрузка i n t he machine, users […] может выбрать, будет ли активация […] вызывает только отключение выключателя обмотки, назначенного неисправной обмотке, или отключение всех выключателей в машине. zivgridautomation.es	Para aquelas unidades de proteo que no atuam […] especificamente diante de uma […] falta o u um pe rig o de sobrecarga t rmica n a m quin a, pode-se […] selecionar caso sua ativao […] provoque, unicamente, o disparo do disjuntor do enrolamento, ao qual esto associadas ou provoque o disparo de todos os disjuntores associados mquina. zivgridautomation.es
Тепловая перегрузка p r ot ection обеспечивает как аварийный сигнал […] и этапы поездки. areva-td.com	A prote o de sobrecarga trmica для nece am bos os […] estgios de alarme e disparo. areva-td.com
C 0 4 1 Перегрузка a l ar m threshol d a реле t 9015 tp ut K11 до […] K34 от 0 до 2 x I moeller.com.br	C041 Limit e de al arm e d e sobrecarga n as ad a do rel K 11 […] a K34 0 a 2 x I moeller.com.br
5 5 ( 0 ) Перегрузка e v ent o f реле K 4151 K 4 Перегрузка www05.abb.com	55 (0) E ve nto de sobrecarga do rel K4 Sobrecarga K 4 www05.abb.com

% PDF-1.6 % 1 0 obj > эндобдж 2 0 obj > поток 2011-09-01T00: 00: 19-04: 002011-09-01T00: 00: 19-04: 002011-09-01T00: 00: 19-04: 00 Приложение Adobe InDesign CS4 (6.0.6) / pdfuuid: 361be8b8- c538-7245-bd58-e1cc4d884ee9uuid: 5c9e65b8-120a-0549-b778-47221bdd2335 Библиотека Adobe PDF 9.0 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 15 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / MC1 >>> / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 603,0 783,0] / Тип / Страница >> эндобдж 16 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 603.0 783.0] / Type / Page >> эндобдж 17 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / MC1> / MC2> / MC3 >>> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 603.0 783.0] / Type / Page >> эндобдж 18 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / MC1 >>> / XObject >>> / Rotate 0 / TrimBox [0.@.] & Xzw’8͓d% R-H $ _ ߿ =? Qyʙ!; 31AӁl b? ҉Mǃ (h) -O | @ >> 9t: 4ra

Регулировка тока реле тепловой защиты от перегрузки ТТ Расчет

Реле тепловой перегрузки по сравнению с реле тепловой перегрузки, управляемым трансформатором тока:

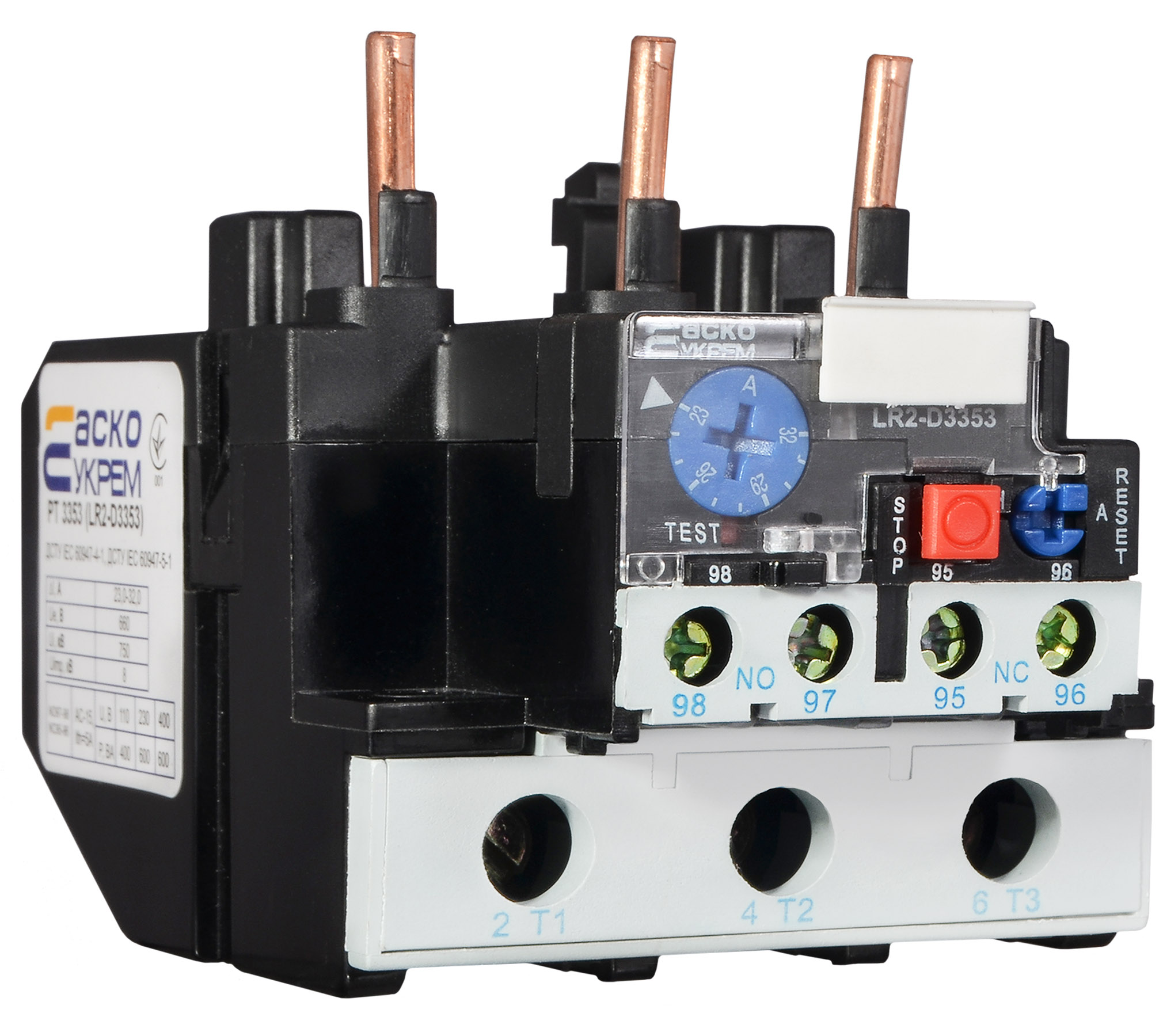

Тепловое реле:

Тепловое реле перегрузки является простой защитой от перегрузки по току, оно не защищает от однофазного или обрыва фазы, короткого замыкания и замыкания на землю. Принцип работы реле заключается в том, что когда ток через проводник увеличивается, потери I ^ 2 X R также увеличиваются (тепловые потери или омические потери).Нагревательный элемент (биметаллическая полоса) будет размещен внутри блока реле. Здесь тепловая энергия преобразуется в механическую и связана с биметаллической полосой. Биметаллическая полоса управляет механизмом отключения.

Блок отключения управляет НО / НЗ, связанными с этими цепями управления. Цепь управления управляет цепью питания, которая должна быть отключена. Это произойдет только в том случае, если ток превышает предварительно установленное значение в тепловом реле перегрузки .

В этом типе реле напрямую связаны с силовой цепью и через нее проходит постоянный ток полной нагрузки. Вы можете установить ограничение по току с помощью ограничителя тока, как показано на рисунке.

Эти типы реле в основном используются для приложений с низким напряжением и малым током нагрузки (ниже тока полной нагрузки 200 А, <110 кВт). Если ток нагрузки превышает 200 А, лучше выбрать реле, управляемые трансформатором тока, которые обеспечивают лучшую производительность, чем реле этого типа.

Вы можете использовать его для прямого пуска, пускателя со звезды на треугольник, пускателя автотрансформатора в двигателях переменного тока / нагрузке и всех пускателях двигателей постоянного тока.

Как рассчитать диапазон реле для прямого стартера:

1. Рассчитайте ток полной нагрузки для вашей настройки нагрузки.
2. Возьмите 150% диапазона реле

Например, ток нагрузки составляет 32 А (18,5 кВт), выберите диапазон реле от 27 А до 44 А, установите ограничение тока 30 А.

Расчет для пускателя звезда / треугольник:

1. Рассчитать FLA (ток полной нагрузки)
2. Согласно правилу большого пальца звезда / треугольник Фазный ток = Линейный ток / 1.732, в режиме треугольника диапазон реле = FLA / 1,732.

См. Также : Взаимосвязь между фазным и линейным током и напряжением по схеме звезда / треугольник

Пример: ваш FLA = 143 А (75 кВт, 3 фазы, 415 В), тогда диапазон реле = 143 / 1,732 = 82 А. Вы должны выбрать реле 75-100 ампер.

Фактор учета при выборе реле тепловой перегрузки:

1. Выберите соответствующее реле для соответствующего контактора.

Пример: Если у вас есть подрядчик по модели Siemens 3TF 33, вам необходимо приобрести подходящее реле для этого проводника.Реле разных моделей подходят для контакторов разных моделей.

2. 2. Монтажный комплект реле

В некоторых случаях (при обновлении стартовой панели) мы должны приобретать ее дополнительно.

Реле тепловой перегрузки, управляемое ТТ:

Для двигателей мощностью более 150 л.с. (FLA = 200 А) эти реле обеспечивают лучшую производительность, чем обычные тепловые реле перегрузки. Три номера ТТ (трансформатор тока) размещаются на выходной клемме пускателя.Выходной ток ТТ напрямую подключается через небольшой диапазон тепловых реле перегрузки. Диапазон теплового реле перегрузки будет от 0,45 до 1 А или от 1,5 до 5 А, поскольку стандартный размер выхода ТТ составляет 1 А или 5 А. Два типа подключения, которые вы можете сделать с CT

1. Прямое соединение:

Выход трансформаторов тока напрямую подключается к реле, как показано на рисунке.

2. Звездное соединение:

Выход трансформатора тока подключается по схеме звезды

Как установить ограничение тока для тепловых реле перегрузки с ТТ:

Расчет FLA двигателя

Ex: A siemens Сделайте двигатель 415 В, 3 PH, 220 кВт, 0.8 Коэффициент мощности, FLA = 400 А

DOL Стартер:

В пускателе коэффициент ТТ = 500/5, диапазон реле = от 1,5 до 5 ампер, что означает, что если ток в вашей сети составляет 500 ампер, то выходной ток ТТ будет 5 ампер

, то линейный ток составляет 400 ампер, выход ТТ будет 4 ампера, в реле вы должны установить его на 4 ампера для 100% нагрузки (полная нагрузка)

Для 90% нагрузки (360 А) выходной ток ТТ будет 3,6 А, затем необходимо установить реле 3,6 А и так далее.

Текущая настройка пускателя звезда / треугольник:

Учтите, что трансформаторы тока размещены на выходе контактора. В этой фазе тока вступит в действие, вы должны рассчитать фазный ток того же самого.Взять те же данные двигателя. FLA = 400 А, тот же CT 500/5 А

Фазный ток = 400 / 1,732 = 231 А

Выход ТТ для 100% нагрузки будет = 2,31 А. Вы установили ограничение тока на 2.3A в реле

.

Для 90% нагрузки на выходе ТТ будет = 2,1 А, установите 2,1 А в качестве ограничения тока в реле.

Примечание: Реле тепловой защиты от ТТ работает в соответствии с уставкой тока нагрузки в реле. Если вы хотите ограничить 70% нагрузку на двигатель, рассчитайте ток и установите его ограничение в реле

.

ЕСЛИ ТТ размещены на выходе MCCB / MPCB (вход контактора), вы должны выполнить вышеупомянутый расчет прямого тока…

См. Также:

Спасибо !!! Хорошего дня….

.
