Как подключить датчик движения к прожектору

Содержание:

Датчик движения: что это и каков принцип его работы

Датчик движения (ДД) представляет собой специальный вид сигнализатора, фиксирующий движение объектов. Его основное назначение – это контроль окружающей среды и автоматический запуск заложенного алгоритма действий при фиксации перемещения в радиусе его охвата.

Существует несколько видов классификаций данного типа приборов. По месту нахождения:

• внутри объекта;
• по периферии;
• по периметру улицы.

По алгоритму действий:

• реакция на движение объектов, на контролируемой территории;
• сообщение о нарушении целостности стекол, балконных конструкций;
• сигнализирование о вторжении через крышу.

По типу сенсора;

• ультразвук;
• микроволны;
• инфракрасные импульсы.

Также возможно комбинирование нескольких типов в одном приборе.

В основе принципа работы датчика лежит реакция на движение или изменение теплового поля, с последующим замыканием силовой цепочки. После этого реализуется один из заложенных алгоритмов. То есть при срабатывании прибора будет подаваться свет, включаться сигнализация или происходить открытие автоматических ворот.  Проводные датчики работают от электрической сети, беспроводные – от аккумуляторных батареек.

Данный тип приборов часто применяется для регулировки работы осветительных приборов, подсветки бассейнов, охраны периметра и отдельно стоящих объектов, запуска фонтанов.

Разновидности датчиков движения

Такие приборы управления освещением при выборе оцениваются по нескольким критериям.

Место установки сенсора

Здесь все просто – датчики могут быть предназначенными для уличной установки или для работы внутри дома.

Уличные датчики предназначены для контроля за прилегающими к дому территориями. Они обычно отличаются довольно значительными параметрами дальности восприятия. В некоторых приборах она может исчисляться сотнями метров. Правда, для использования в масштабах двора частного дома такие дальности не особо актуальны.

Уличный датчик необязательно устанавливается рядом с прожектором. Их взаимное расположение планируется с учетом площади и конфигурации территории, пешеходной дорожки, подъездного пути и т.п.

Такие системы удобны для хозяев при освещении двора, например, при возвращении домой или выходе из дома затемно. Свет будет включен, пока человек не выйдет из сектора датчика, а затем автоматически отключится. Да и для охранных целей такой прибор станет нелишним. Внезапно включившийся яркий прожектор наверняка спугнет злоумышленника, пытающегося под покровом темноты попасть на охраняемую территорию.

Внутренние датчики предназначены для работы в помещениях дома. От наружных приборов они отличаются меньшим сектором обзора, слабой защищённостью от атмосферных воздействий различного рода. Понятно, что и стоимость их обычно значительно ниже.

Цены на датчики движения

датчик движения

Ознакомьтесь с требованиями и вариантами автоматизации, в нашей новой статьи на нашем портале — «Освещение в подъезде».

Встроенные и отдельно располагаемый датчики

Этот критерий во многом перекликается с указанным выше. Но он уже предопределяет изначальную конструктивную взаимосвязь датчика с подключенным к нему осветительным прибором.

Прожектор со встроенным сенсором движения. Подключить такую систему – проще всего

• Сам осветительный прибор и датчик движения могут изначально быть собраны в одном корпусе. Понятно, что это наиболее удобный вариант для монтажа. Вся внутренняя коммутация уже выполнена, и остаётся только подключить такой прожектор к проложенной линии питания.

Прожектор, идущий в комплекте с датчиком движения. Тоже, как правило, никаких сложностей с подключением к электросети.

• Второй вариант – датчик движения размещен в отдельном корпусе, но закрепленном на прожекторе. Такие модели монтируются тоже достаточно просто. Они подключаются как обычный прожектор, так как коммутация светильника и датчика уже осуществлена производителем.

Датчик движения, устанавливаемый отдельно, на определенном удалении от осветительного прибора

• Датчик движения выполнен в отдельном корпусе, который устанавливается в оптимальном для его работы месте. Именно для таких случаев и требуется схема подключения датчика к прожектору.

Принцип реагирования на движущиеся объекты

По заложенному принципу выявления перемещающихся объектов датчики могут быть инфракрасными, ультразвуковыми, микроволновыми и комбинированными.

• Инфракрасные сенсоры. Работа этих приборов основана на контроле за изменением температуры. Когда в зону отслеживания датчика попадают объекты, имеющие повышенную температуру, он реагирует, включая питание осветительного прибора.

Инфракрасные сенсоры чаще всего устанавливаются внутри жилых помещений. И их настраивают таким образом, чтобы они реагировали на передвижения людей, игнорируя домашних животных.

Этот тип приборов включает в себя комплекс специальных зеркал и линз, влияющих на сенсор. Чувствительность датчика зависит от того, сколько линз он имеет, а их может быть в одном приборе до тридцати пар.

Специальные мультилинзы позволяют отслеживать перемещение «теплых» объектов в широком секторе.

Инфракрасные датчики имеют свои положительные и отрицательные стороны, выраженные в следующих особенностях:

Достоинства                                                     Недостатки

Приборы позволяют максимально точно установить дальность и угол сектора реагирования.	При установке сенсора в доме, возможно ложное срабатывание сенсора на повышении температуры в определенной зоне. Этими «нарушителями спокойствия» зачастую становятся переносные обогреватели, излучающие тепло бытовые приборы, например, электрический чайник
Инфракрасный сенсор реагирует только на объекты с повышенной температурой, поэтому может быть использован для установки снаружи строений.	Возможны сбои прибора под воздействием атмосферных явлений.
Полная безопасность датчика для здоровья человека и домашних животных.	Прибор может не реагировать на материалы, устойчивые к пропусканию инфракрасного излучения.
	Небольшой диапазон регулировки.

• Ультразвуковые датчики. Функционирование этого типа приборов основано на отражении ультразвука от поверхностей различных предметов. Такой принцип действия сенсора позволяет определить движущиеся объекты по изменению частоты отраженных импульсов (эффект Доплера). Это устройство улавливает ультразвук, который недоступен для человеческого слуха.

Ультразвуковой датчик реагирует на изменение частоты отражённого сигнала

Перечислим «плюсы» и «минусы» таких приборов

Достоинства Недостатки

Приборы этого вида устойчивы к атмосферным воздействиям.	Отмечается довольно ограниченный диапазон действия.
Способность реагировать на движение любых объектов – живых или неодушевленных.	Реакция приборов происходит только на активное движение. Медленное перемещение сенсоры нередко игнорируют.
Доступная стоимость датчиков.	Вызывают негативную реакцию у домашних животных, которые чувствительны к ультразвуку.

• Микроволновые сенсоры. Принцип действия этих приборов основан на радиолокации. То есть они посылают импульс и принимают отраженный сигнал, так же как и ультразвуковые. Но только сигналы уже лежать в области радиочастотного диапазона.

Микроволновый датчик движения.

Микроволновые сенсоры считаются более совершенными, чем ультразвуковые их «конкуренты». Они более чувствительные, меньше подвержены воздействию атмосферных помех.

ДостоинстваНедостатки

Высокая чувствительность к любым передвижениям живых или неодушевлённых объектов Способность микроволновых сенсоров обнаружить перемещение даже за тонкой стеной или за стеклом.	Высокую чувствительность можно отнести и к недостаткам сенсора, так как он может реагировать и на движения, происходящие за пределами отслеживаемой зоны.
Устойчивость к любым погодным условиям.	Высокая стоимость приборов.
Способность обслуживать сразу несколько областей территории.	Микроволновые излучения не идут на пользу здоровью человека.

• Комбинированные датчики движения. В конструкции этих приборов используется два или даже все три принципа его реагирования на появление в зоне ответственности перемещающихся объектов.

Контроль в выделенном секторе с помощью таких приборов осуществляется более эффективно, нежели при использовании «узкопрофильных» сенсоров. Поэтому можно сказать, что они наиболее совершенные. Но это еще и — высокая стоимость, а также вред микроволнового излучения для здоровья человека, если датчик имеет такую систему распознавания движения. В связи с этим в продаже чаще можно встретить датчики, включающие в себя ультразвуковой и инфракрасный сенсор.

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

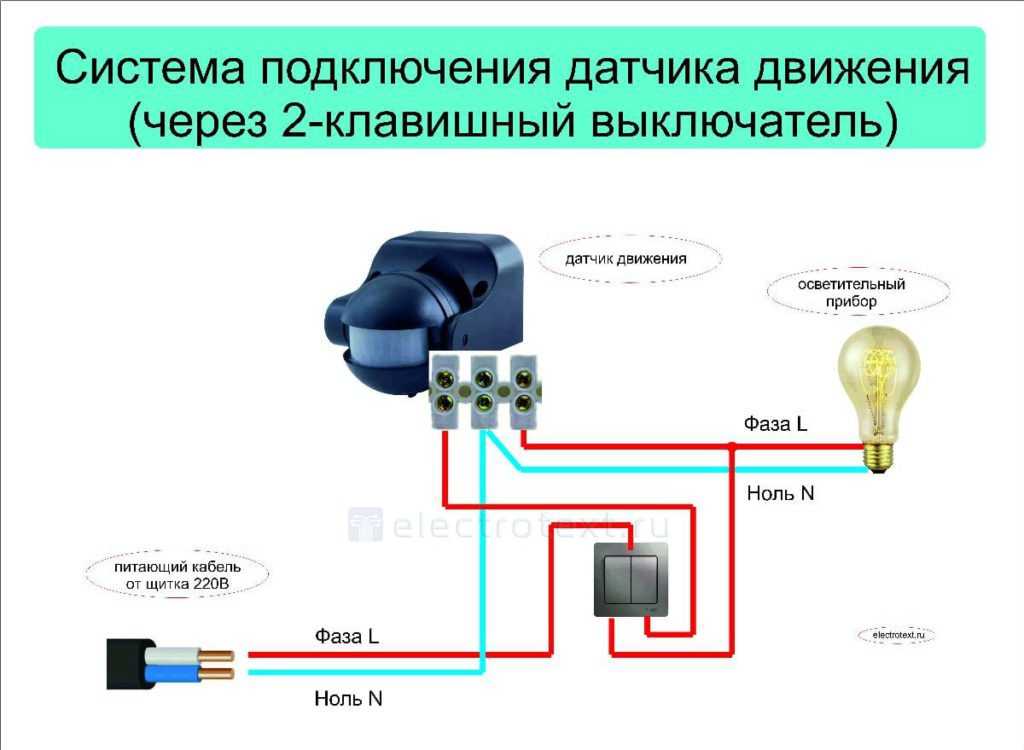

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройки прожектора и датчика движения

После подключения датчика движения к прожектору, остается только настроить оборудование и протестировать его. На датчике имеются 3 тумблера, которые используются для настройки: SENS, LUX и TIME. Именно они отвечают за точность рабочих параметров.

Также рекомендуем более подробно узнать как настроить датчик движения для освещения не только с помощью прожектора, но и используя другие источники освещения.

Каждый тумблер отвечает за определенный параметр оборудования:

1. SENS — чувствительность.
   С его помощью в приборе устанавливается интенсивность движений объекта, на которые прибор должен среагировать. При правильной настройке свет не будет включаться, если на улице сильный ветер или птицы низко летают. Для понимания, какой должна быть чувствительность прибора, изначально делают максимум и смотрят, когда включится прожектор. Далее постепенно уменьшают показатель, пока не достигнут нужного эффекта, когда прибор будет реагировать только на движения человека.
2. LUX тумблер позволяет регулировать уровень освещенности территории.
   В этом случае стоит начинать с минимума, когда фонарь будет включаться в полной темноте. Далее уровень увеличивается и останавливается на оптимальном для пользователя положении.
3. TIME счетчик, отмеряющий время, в течение которого прожектор продолжает освещать пространство, после того, как человек уйдет из зоны действия.

Светодиодный прожектор с датчиком движения — это экономия электроэнергии, обеспечение безопасности частного дома и комфорт.

Место установки сенсора

По месту нахождения датчики можно разделить на 2 вида: потолочные и настенные.

Первый вид монтируется на потолочном перекрытии. Обзор устройства составляет 360°. Благодаря этому создается барьер, пересечение которого любым объектом провоцирует переход в заданный режим. Установка датчика производится на высоте от 2,5 до 3 метров. Подконтрольная зона конусообразной формы может достигать в радиусе 10-20 метров. Чаще всего монтаж потолочного вида осуществляется в небольших помещениях, где требуется контроль всех плоскостей, в том числе стен и углов.

Местом установки углового устройства является вертикальная поверхность стены. Область применения данного вида приборов шире. Их монтаж может производиться и вне помещений. Главное отличие – это более узкий угол обзора, но при этом более четкая фиксация движений объекта и меньшее количество ложный реакций. Размещается настенный ДД на высоте 2-2,5 метра.

Встроенные и устанавливаемый отдельно

Наиболее удобным и простым вариантом для монтажа является единый корпус, в который уже встроен светильник и датчик движения. В этом случае не требуется проводить подключение между устройствами, так как вся коммутация заранее налажена производителем. Все, что остается сделать мастеру – это подключить прибор к электроэнергии.

Второй вариант конструкции – это отдельный датчик, однако при этом закрепленный на корпусе прожектора. В этом случае с монтажом также не наблюдается особых проблем. Подсоединение фиксирующего устройства к прибору освещения выполняется на заводе-производителе. А подключатся вся конструкция как обычный уличный светильник.

Третий случай – это датчик, установленный отдельно в оптимально подобранном к его техническим характеристикам месте. Прибор освещения может находиться в другой зоне. Для того чтобы подсоединить устройства друг к другу и к сети требуется изучить схему подключения датчика движения к прожектору.

Принцип реагирования на движущиеся объекты

Тип реакции на движение зависит от вида детектора и от его основных технических характеристик.

Основой конструкции инфракрасного ДД является оптическая система линз и зеркал, которая реагирует на изменение температуры. Чувствительность датчика напрямую связана с количеством последних. Самые «восприимчивые» модели могут содержать до 28-30 пар. Регулировка устройства позволяет ему реагировать только на людей.

Важно! Принцип действия ультразвукового фиксатора прост: испускаемые импульсы отражаются от объектов, попавших в подконтрольную зону устройства. Изменение их частоты и провоцирует включение прибора с последующим выполнением запрограммированной задачи.

В основе работы СВЧ-датчика лежит явление радиолокации. Ее действие схоже с работой ультразвуковых импульсов, однако «рабочим инструментом» являются сигналы заданной радиочастоты.

При эксплуатации комбинированных устройств можно наблюдать работу от 2-ух до 3-ех принципов фиксирования движения. Такие приборы по праву считаются самыми эффективными, но при этом и самыми дорогими.

Параметры и внешний вид светодиодного прожектора с датчиком

Итак, мне необходимо установить уличный светодиодный прожектор (светильник) с датчиком движения, коробка из-под которого показана на первой фотографии.

Вот параметры прожектора с датчиком типа LL-222:

Параметры прожектора с датчиком LL-222

Инструкция по эксплуатации прожектора с датчиком

Сам прожектор в сборе выглядит вот так:

Светодиодный уличный прожектор LL-222 с датчиком движения_внешний вид

Прожектор – вид сзади

Светодиодный прожектор_крепеж и регулировки

Обратите внимание, крепежная планка (кронштейн) перед монтажом должна быть откручена. В моём случае для этого потребовался ключ М8 и довольно значительное усилие. Пассатижами открутить не удалось.

Устройство датчика движения светодиодного прожектора.

Тут просто публикую фото, поскольку тема эта на сайте раскрыта (см.ссылки в начале статьи).

Разбираем датчик движения

Силовая плата датчика движения

Вот это реле (голубенькое) чаще всего выходит из строя в таком датчике.

Плата управления вид сзади

Силовая плата_вид со стороны пайки

При неправильном подключении (если перепутать выводы) горят дорожки на плате под реле, и само реле…

Полезные советы

Приобретая детектор движения необходимо заранее сформулировать все требования, выдвигаемые к работе данного устройства:

• определить контролируемую площадь;
• выбрать вид датчика;
• найти место монтажа;
• установить бюджет.

Также стоит проверить всю документацию, изучить схему сборки и подключения.

Детекторы, соединенные с прожекторами просты в монтаже и отлично подойдут для новичков в установке. В ее процессе не стоит пренебрегать основными правилами безопасности в работе с электропроводкой.

Основные выводы

Датчики движения – один из самых распространенных видов фиксирующих устройств, применяемых в самых разных сферах: от обслуживания до охраны.

1. Существует несколько видов ДД, чьи функциональные особенности нередко определяют область эксплуатации.
2. Оптимальным выбором является комбинированный тип устройства.
3. Способ того, как подключить датчик движения к светодиодному прожектору, по сути один, и он может применяться для всех видов приборов.
4. Выбирая ДД необходимо учитываться все технические характеристики контролируемой площади, а также факторы внешней среды.
5. Перед подключением необходимо провести настройку прибора.

Справиться с монтажом и подсоединением датчика к сети и другим устройствам может и непрофессионал.

Схема подключения присутствует в инструкции к прибору. Главное, помнить об основах электротехники и соблюдать правила безопасности.
