Как подключить блок питания к светодиодной ленте?
светодиод
Главный нюанс при подключении светодиодной ленты в различии напряжений. Светодиодная лента рассчитана на постоянное напряжение 12В, в то время как в розетке(или щитке) 220В переменного напряжения. Для преобразования напряжения сети до 12В постоянного тока, необходимо использовать блок питания 220В-12В.
Светодиодная лента представляет из себя цепочки из трех последовательно соединенных светодиодов. Данная конструкция позволяет отрезать необходимое количество ленты и каждый отрезок может работать независимо друг от друга.
Для подключения ленты к блоку питания можно использовать провод сечением порядка 1,5 мм2, этого будет вполне достаточно, так как светодиодные ленты потребляют относительно небольшую мощность.
Концы проводов одной стороной припаивают к ленте (там, где это отмечено на схеме), а другой стороной соответственно полярности подключают к выводу блока питания.
Блок питания подключается к сети 220В тремя проводами (часто двумя). Коричневый провод это фазный, а синий нулевой. Желтый провод заземления. Конечно, можно обойтись и без него, но крайне желательно использовать его для собственной безопасности. Красный (+) и черный (-) провода питают саму ленту.
Также на блоке питания обычно имеется регулировочный винт, вращая который можно изменять постоянное напряжение на выходе, то есть на ленте. С помощью мультиметра, определяем величину выходного напряжения и вращением винта стараемся добиться значения около 12В. Если напряжение будет выше, то срок работы ленты может сократится из за повышенного тока.
Важно! Соблюдайте меры предосторожности при работе с электрическими установками. Если у вас не имеется опыта в электромонтажных работах, доверьте это дело специалисту.
Схема подключения светодиодной ленты к блоку питания
Для подключения небольшого количества ленты, подойдет схема представленная ниже.
При подключении мощных светодиодных лент по данной схеме, возникает падение напряжение, вследствие чего, на концах ленты снижается яркость свечения, а у RGB лент может изменяться цвет свечения. Чтобы этого избежать лента подключается к блоку питания с обоих концов, как показано на схеме ниже.
Светодиодная лента в бухте имеет длину не более 5м. Это связано с тем, что производитель ленты изначально рассчитывают ту максимальную длину, при которой токопроводящие дорожки ленты смогут работать исправно. Отсюда вытекает одна распространенная ошибка при подключении светодиодных лент.
На схеме показаны правильный и неправильный варианты подключения ленты. Правильный уже рассматривался выше, а неправильный способ как раз и может привезти к выходу из строя токопроводящих дорожек, так как при последовательном соединении длина ленты может быть больше 5м, поэтому так подключать ленту не рекомендуется.
Подключение светодиодной ленты на реальном примере

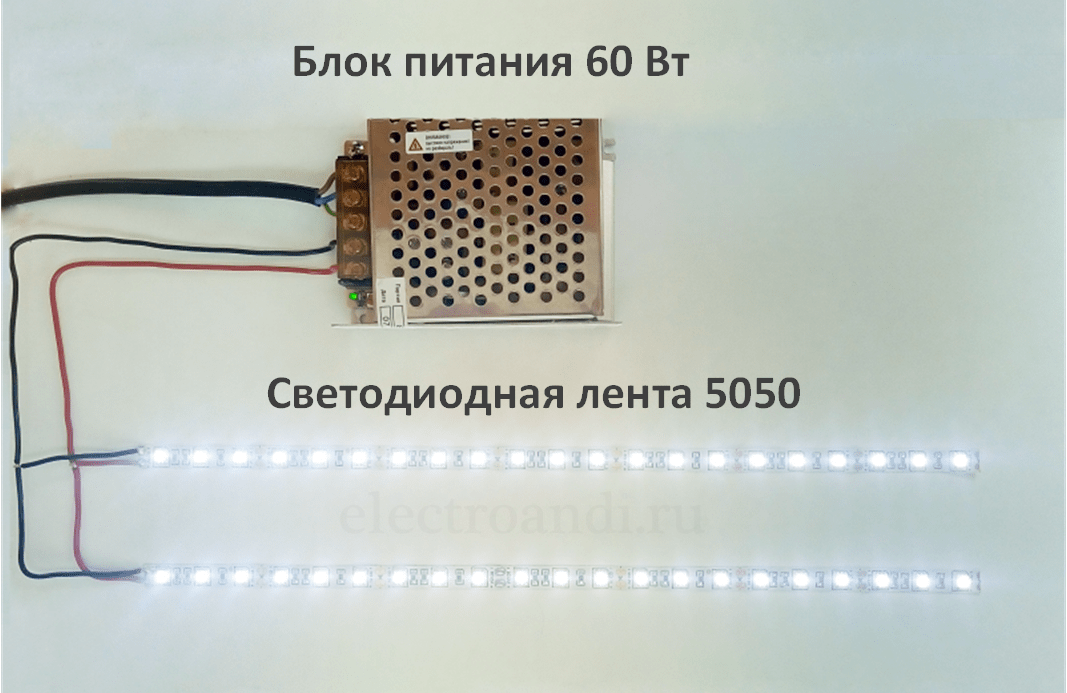

Допустим, что имеется блок питания мощностью 60 Вт и два отрезка светодиодной ленты с диодами 5050. Мощность ленты 4,8 Вт/м, а длина отрезков по 0,5м. Следовательно, потребляемая мощность ленты будет приблизительно равна 4,8 Вт.
В данном случае мощности блока питания хватает с большим излишком. При необходимости мы могли бы подключить к нему 60/4,8=12,5 м такой ленты. Но важным условием долгой работы блока питания является выбор мощности блока на 30% больше, чем потребляет лента. То есть, наш блок питания будет долго работать с 8,75 м такой ленты.
Помните, что еще одним обязательным условием долгой работы ленты является хороший теплоотвод. Для этого ленту прикрепляют к алюминиевому профилю, который выполняет роль своеобразного радиатора и отводит тепло, не давая светодиодам перегреться. Это особенно касается лент, имеющих силиконовую оболочку. В данном случае это не требуется, так как лента маломощная (4,8 Вт/м).
Способы подключения светодиодной ленты
Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.
Пример маркировки зажимов блока питания
Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).
Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.
Пример специальных коннекторов
2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент.
Данный способ соединения отличается высокой надежностью.
Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания
Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания
В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.
Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.
Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.
Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.
Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания
Схема подключения двух и более светодиодных лент от одного блока питания
В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.
Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.
Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь напряжения.
Пример подключения светодиодных лент использую два блока питания
Схема подключения светодиодных лент с двумя блоками питания
При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.
Схема подключения одной и нескольких RGB светодиодных лент
Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.
Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий.
Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.
Специальный коннектор для подключения RGB ленты
Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.
Контроллер рассчитан на определенный ток нагрузки.
Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.
Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте.
Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.
Различные варианты подключения светодиодной RGB ленты приведены ниже.
Схема подключения светодиодной RGB ленты
Схема параллельного подключения двух светодиодных RGB лент
Схема подключения второй светодиодной RGB ленты через RGB усилитель
Выберите правильный источник питания для ваших потребностей в светодиодном освещении – Armacost Lighting
Если не указано иное, для всего светодиодного акцентного освещения Armacost требуется источник питания для преобразования 120-вольтовой бытовой сети переменного тока в безопасную в обращении низковольтную мощность постоянного тока.
Блоки питания бывают разных стилей и мощностей, и их иногда называют трансформаторами, адаптерами переменного/постоянного тока или светодиодными драйверами. Дома на колесах, лодки и солнечные батареи могут питаться напрямую от 12-вольтовой батареи постоянного тока — блок питания не требуется.
Типичная установка с использованием подключаемого стандартного источника питания для светодиодов:
В этом сценарии низковольтный выход источника питания подключается к диммеру, который управляет яркостью светодиодного освещения.
Всегда выбирайте блок питания, исходя из общей мощности (Вт), необходимой для вашей системы освещения, и выбирайте модель с выходной мощностью, равной или превышающей расчетную потребность. Для установок, объединяющих светодиодные ленты и другие акцентные светодиодные светильники в одной цепи, сложите вместе требования к мощности, чтобы определить необходимый источник питания.
Мощность, необходимая для каждого светодиодного светильника Armacost, указана в соответствующих инструкциях.
Загрузите инструкции в формате PDF со страницы продукта на сайте armacostlighting.com.
Существует два типа блоков питания Armacost Lighting: стандартный
и с регулируемой яркостью переменного тока .Для многоцветного светодиодного освещения выберите стандартный блок питания с мощностью, достаточной для питания вашего светодиодного освещения. Вам понадобится многоцветный контроллер Armacost Lighting для управления яркостью и выбора цвета или желаемого эффекта изменения цвета.
Для белого или одноцветного светодиодного освещения вы можете выбрать либо стандартный блок питания, либо блок питания переменного тока с регулируемой яркостью, в зависимости от того, как вы хотите управлять освещением.
Стандартные блоки питания
Простейшая установка предполагает подключение стандартного блока питания к бытовой розетке переменного тока. Дополнительный низковольтный диммер можно использовать для регулировки яркости и включения/выключения светодиодного освещения.
Эти устройства подключаются к низковольтной стороне в любом месте между источником питания и светодиодным освещением.
Также доступны варианты беспроводного диммера. Они полезны в ситуациях, когда установка новой проводки может быть затруднена. Выберите из дизайнерских сенсорных панелей RF или контроллеров Wi-Fi®, которые работают с вашим устройством iOS или Android, и/или простым настенным беспроводным переключателем. Чтобы просмотреть типовой пошаговый проект установки RibbonFlex Pro своими руками с использованием стандартного блока питания Armacost с беспроводным диммером, загрузите и просмотрите эту статью из журнала This Old House .
Магазин Стандартные блоки питания
Блоки питания AC Dimmable LED Driver
Блоки питания Armacost Lighting LED Driver с регулируемой яркостью являются предпочтительным выбором для профессионалов и домовладельцев для полного контроля яркости белых светодиодных осветительных приборов с использованием обычных, в – настенные элементы управления затемнением переменного тока.
Универсальные драйверы для диммирования светодиодов Armacost совместимы с диммерами с прямой фазой, такими как диммеры серии Lutron CL. Блоки питания с регулируемой яркостью Armacost Universal+ совместимы с диммерами как с прямой, так и с обратной фазой (электронное низкое напряжение). Блоки питания Universal+ также имеют коэффициент мощности 0,9.5+ для юрисдикций, где это требуется.
Как правило, драйверы светодиодов с регулируемой яркостью требуют проводного подключения к домашней сети. Блоки питания с регулируемой яркостью — отличный вариант, когда вы заменяете существующие лампы накаливания или люминесцентные лампы под шкафом или если у вас есть электрическая розетка, управляемая настенным выключателем. Просто подключите драйвер с регулируемой яркостью к существующей розетке и замените выключатель переменного тока диммером переменного тока.
Купить блоки питания переменного тока с диммированием
Типовая схема подключения при использовании с диммером переменного тока:
Для больших объектов освещения может потребоваться использование нескольких драйверов/блоков питания для светодиодов с регулируемой яркостью.
Для синхронного включения/выключения и управления яркостью светодиодного освещения от нескольких источников питания подключите диммер переменного тока на 120 В к нескольким драйверам светодиодов Armacost Lighting Dimmable.
Дополнительный шнур переменного тока и вилка доступны с драйверами диммирования Armacost для использования с диммерами переменного тока с подключаемым модулем.
Как подключить светодиодные ленты к источнику питания?
Вы здесь: Главная / Без категории / Как подключить светодиодные ленты к источнику питания?
Отзыв от Leticia Haupt Последнее обновление
Соединительные полосы могут быть затруднены для поддержания источника питания. Здесь мы упомянули лучшие способы подключения светодиодных лент к источнику питания. Светодиодные светильники могут сделать ваш дом лучше и эстетичнее.
Как подключить светодиодные ленты к источнику питания?
Быстрая навигация
1
Светодиодные лампы — отличный способ осветить дом.
Установить светодиодные ленты в своем доме очень просто. Вы можете выполнить шаги, указанные ниже, чтобы правильно установить светодиодные ленты.
Общее время: 30 минут
Метод 1: Выберите светодиоды И измерьте все области, где вы хотите установить светодиоды. Добавьте все измерения, чтобы получить общую длину светодиодной ленты, которая вам понадобится. Проверьте длину между розеткой и местом, где вы хотите установить светодиоды. Обязательно тщательно определите длину светодиодной ленты, которая вам понадобится.
2. Проверьте светодиоды
Проверьте светодиоды, чтобы узнать, какой источник питания они используют. Светодиоды используют 12В или 24В в качестве источника питания. Убедитесь, что ваш блок питания соответствует тому, который используется светодиодами. Светодиоды, которые используют 24 В в качестве источника питания, ярче.
3. Оцените общую мощность, потребляемую светодиодной лентой
Оцените общую мощность, потребляемую светодиодами.
Упоминается мощность, потребляемая светодиодами на фут их длины. Вы можете рассчитать общую мощность, используемую светодиодами. Умножьте мощность, потребляемую на фут, на общую длину используемой светодиодной ленты.
4. Рассчитайте минимальную номинальную мощность
Номинальная мощность должна в 1,2 раза превышать общую мощность, потребляемую светодиодной лентой. Умножьте общую потребляемую мощность на 1,2, чтобы получить номинальную мощность.
5. Рассчитать минимальную силу тока
Можно рассчитать минимальную силу тока. Разделите общую потребляемую мощность на напряжение. Вы также можете определить минимальную потребность в амперах с помощью мультиметра.
6. Купите блок питания с требуемой мощностью.
Используйте минимальную силу тока и номинальную мощность, рассчитанные для покупки блока питания. Вы можете купить блок питания, в котором можно использовать имеющиеся у вас светодиодные ленты. Адаптер кирпичного типа является наиболее распространенным источником питания. Легко подключается к светодиодной ленте.
Он также поставляется с принадлежностями, необходимыми для его подключения к светодиодным лентам. Если вы хотите запитать разные светодиодные ленты разными блоками питания. Убедитесь, что вы рассчитали требования к мощности всех светодиодов. И купить переходник соответственно. Вы также можете подключить светодиоды к блоку питания. Но, как правило, это сложно сделать самостоятельно.
Способ 2: Соединение светодиодов и источника питания
1. Если вы хотите подключить отдельные светодиодные ленты, следует использовать вставные быстроразъемные соединения
Вы можете установить зажимные соединители на медные точки на конце из светодиодных лент. Прикрепите красный провод к положительной точке. И черный провод к минусовой точке. Если вы не хотите использовать разъемы, вы также можете припаять полоски.
2. Используйте винтовые соединители
. Вы также можете использовать винтовые соединители для подключения светодиодных лент. Убедитесь, что правильно проверили положительные и отрицательные клеммы разъема. И подключите провода к соответствующей клемме навинчиваемого разъема. Используйте отвертку, чтобы убедиться в правильности соединения. Резьбовые соединители в основном используются для пайки. Но его также можно использовать для подключения различных светодиодных лент к одному блоку питания.
3. Подсоедините светодиодную ленту к источнику питания
На одном конце блока питания имеется вилка. Он подключается к адаптеру вашей светодиодной ленты, который находится на конце ленты. Вы также можете использовать быстроразъемный разъем для подключения светодиода к источнику питания. Разветвитель ленты можно использовать, если вы хотите подключить различные светодиодные ленты к блоку питания. Подключается к светодиодным лентам. И его окончание прикреплено к источнику питания. Проверьте светодиодные ленты. Если они не работают, проверьте выравнивание проводов. И убедитесь, что светодиоды правильно подключены.
Способ 3: светодиодные ленты можно спаять вместе
1. Выберите провода для пайки полос
Светодиодные лампы имеют два контакта. Итак, вам понадобится два провода. Купите два провода разного цвета. Обычно используются черный и красный провода. Припаяйте разъем к проводам. Если у разъема есть провода, вам не придется покупать дополнительные провода.
2. Оболочка каждого провода должна быть удалена
Используйте плоскогубцы, чтобы удалить примерно полдюйма проводов. Вам нужно только снять кожух с конца провода, который не подключен к разъему. При снятии кожуха следите за тем, чтобы не повредить провода.
3. Используйте защитное снаряжение
Пайка выделяет вредные для вас пары и другие загрязняющие вещества. Поэтому не забудьте надеть маску при пайке проводов. Также наденьте очки, чтобы защитить глаза от металла или других предметов, которые падают во время пайки. Также можно использовать термостойкие перчатки. Не забудьте открыть все окна и двери во время пайки проводов. Это удалит все запахи и загрязнения. Который освобождается при пайке проводов.
4. Нагрейте припой
Паяльник должен быть нагрет примерно до 350° по Фаренгейту. Потому что эта температура подходит для пайки меди без ее сжигания. Паяльник сильно нагревается, поэтому будьте осторожны.
5. Припаяйте конец провода к светодиодной ленте
Расплавьте провод и подключите его к медным точкам, имеющимся на светодиодной ленте. Красный провод должен быть подключен к положительной клемме. И черный провод должен быть подключен к отрицательной клемме. Убедитесь, что пайка выполнена правильно и провода не отпадают.
6. Дайте проводам остыть
Подождите, пока провода остынут, прежде чем проверять их. Убедитесь, что в припаянных проводах не осталось тепла, чтобы защитить их от повреждения. Вы можете подключить провод, чтобы проверить, работает ли светодиодная лента. Если это не работает, проверьте все соединения еще раз.
7. Используйте термоусадочную трубку для покрытия незащищенного провода
Вы должны закрыть припаянные провода термоусадочной трубкой. Это защищает провода и защищает вас от ударов. Используйте тепловую пушку, чтобы правильно прикрепить термоусадочную трубку к непокрытым проводам.
8. Присоедините провода для пайки к концам светодиодов и разъемов
Вы можете соединять различные светодиодные ленты, припаивая их друг к другу. Вы также можете использовать соединители, чтобы соединить их.
Способ 4. Крепление светодиодов
1. Очистите место, куда вы хотите прикрепить светодиоды
С помощью воды и ткани очистите место, где вы хотите установить светодиоды. Поверхность должна быть чистой и убедиться, что на ней не осталось пыли. Для правильной очистки поверхности можно использовать специальное чистящее средство. Убедитесь, что не осталось пыли, чтобы правильно прикрепить светодиоды к поверхности.
2. Прикрепите светодиоды к поверхности
На обратной стороне светодиодной ленты имеется клейкое покрытие. Вы можете снять это покрытие и сразу приклеить светодиодную ленту к поверхности. Если поверхность чистая, светодиод должен прикрепиться без проблем. Медленно снимите покрытие и осторожно прикрепите его к поверхности. Если светодиод не приклеивается должным образом, вы можете использовать монтажные ленты или зажимы, чтобы прикрепить его к поверхности.
3. Отрежьте светодиоды от пунктирной точки, если вам нужна определенная длина
Если вам нужна светодиодная лента определенной длины, вы можете ее обрезать. Убедитесь, что вырезаете его только по пунктирным линиям. Пунктирные линии присутствуют на всех полосах. Вам нужно будет прикрепить полосу, которую вы вырезали, к блоку питания или разъемам. Так что не режьте полосу, если в этом нет необходимости. Теперь, когда вы установили светодиодные ленты, вы можете использовать их для освещения своей комнаты.
Сколько питания мне нужно для светодиодной ленты?
Вы можете выбрать блок питания. Путем расчета минимальной силы тока, минимальной номинальной мощности и максимальной потребляемой мощности.
- Проверка светодиодов
Проверьте светодиоды, чтобы узнать, какой источник питания они используют. Светодиоды используют 12В или 24В в качестве источника питания. Убедитесь, что ваш блок питания соответствует тому, который используется светодиодами. Светодиоды, которые используют 24 В в качестве источника питания, ярче.
- Оценить общую мощность, потребляемую светодиодной лентой
Оцените общую мощность, потребляемую светодиодами. Упоминается мощность, потребляемая светодиодами на фут их длины. Вы можете рассчитать общую мощность, используемую светодиодами. Умножьте мощность, потребляемую на фут, на общую длину используемой светодиодной ленты.
- Расчет минимальной номинальной мощности
Номинальная мощность должна в 1,2 раза превышать общую мощность, потребляемую светодиодной лентой. Умножьте общую потребляемую мощность на 1,2, чтобы получить номинальную мощность.
- Рассчитать минимальный ток
Можно рассчитать минимальную силу тока. Разделите общую потребляемую мощность на напряжение. Вы также можете определить минимальную потребность в амперах с помощью мультиметра.
- Купите блок питания с требуемой мощностью.
Используйте минимальную силу тока и номинальную мощность, рассчитанные для покупки блока питания. Вы можете купить блок питания, в котором можно использовать имеющиеся у вас светодиодные ленты. Адаптер кирпичного типа является наиболее распространенным источником питания. Легко подключается к светодиодной ленте. Он также поставляется с вещами, необходимыми для его подключения к светодиодным лентам. Если вы хотите запитать разные светодиодные ленты разными блоками питания. Убедитесь, что вы рассчитали требования к мощности всех светодиодов. И купить переходник соответственно.
Часто задаваемые вопросы
1. Как подключить светодиодную ленту к USB?
Зависит от напряжения, подаваемого на ваш порт USB. Если вашей светодиодной ленте требуется 12 В, вы не можете питать ее от USB-порта 5 В. Однако, если ваш светодиод может работать от 5 В, вы сможете подключить его к USB-порту.
2. 12 В слишком много для светодиодных фонарей?
Нет, для работы большинства светодиодных светильников требуется напряжение 12 В или 24 В постоянного тока. Однако напряжение более 12 В может быть опасным для светодиодных светильников, которым для работы требуется 12 В.
3. Работают ли светодиодные фонари от источника постоянного тока?
Да, светодиоды работают от постоянного тока. Они представляют собой устройства постоянного тока и работают на постоянном токе. Устройства, которые используются для ограничения тока и напряжения. Резисторы, регуляторы напряжения и регуляторы тока. Они регулируют ток и напряжение, которые подаются на светодиод.
4. Можно ли подключить светодиодные ленты?
Да, светодиодные ленты могут быть подключены жестко. Но вам нужен светодиодный драйвер для преобразования сети переменного тока в постоянный для ваших светодиодов. Если вам нужен светодиодный драйвер. Вам нужен источник питания и постоянный ток вашей светодиодной ленты. Если вы хотите, чтобы он был встроен в стены / крышу, вы должны нанять электрика. Это очень сложно сделать самому, и вы можете повредить свой дом.
Final Talk
Светодиоды отлично украсят вашу комнату. Вы можете использовать несколько цветов светодиодов. Светодиоды просты в установке. Вы можете легко установить светодиоды самостоятельно. Светодиоды просты в использовании и делают ваш дом эстетичным.
