Подключение духового шкафа к электросети: Подключение духового шкафа к электросети | Полезные статьи

Схема подключения встроенного духового электрического шкафа

Содержание

• 1 Подключение духового шкафа к электросети
• 2 Можно ли подключать к обычной розетке?
• 3 Какая розетка нужна для духового шкафа
• 4 Установка клеммной колодки
• 5 Как правильно подключить к электросети?
• 6 Сечение жил и номинал автомата
• 7 УЗО — надо или нет?
• 8 Способы прокладки проводки
• 9 Техника безопасности
• 10 Видео: Подключение духового шкафа к электросети
  • 10.1 Смотрите также

Подключение духового шкафа к электросети

Как правильно подключить духовой шкаф к электричеству в квартирах

При покупке бытового прибора возникает вопрос: как подключить духовой шкаф к электричеству? Речь идет о подключении духового шкафа к электросети. Его мощность должна быть не выше, чем 3,5 квт. Для того, чтобы подключить его, потребуются:

1.       трехжильный кабель BBГнГ-Ls 3*2,5мм2;
2.       среднестатистическая обычная розетка на 16;
3.       вилка желательно должна быть угловатой, это необходимо для того, чтобы она занимала меньше места;
4.       дифавтомат на 16А.

Важно!

Подключение духового шкафа обязательно должно осуществляться только через отдельный автомат. Он может находиться в распредщитке, в другом случае его можно расположить в непосредственной близости от электроприбора.

Подключение духового шкафа обязательно должно осуществляться только через отдельный автомат

В квартире, находящейся на стадии ремонта, нужно сначала проложить кабель, протягивая его от электрощита до розетки. Но, в том случае, если ремонт уже сделан, и духовой шкаф устанавливается в готовой квартире, кабель необходимо спрятать. Для этого есть много способов, о которых будет сказано ниже. Действовать нужно аккуратно, чтобы не испортить обои или другое покрытие.

В квартире, находящейся на стадии ремонта, нужно сначала проложить кабель, протягивая его от электрощита до розетки.

Смотрите такжеРемонт кухни, дизайн и оформление интерьера

Можно ли подключать к обычной розетке?

Для многих хозяев этот вопрос становится несущим при покупке электроприбора, вторым по важности после: «Как подключить электрический духовой шкаф?». Розетка до подключения к ней духового шкафа могла быть использована для чайника или другого прибора. Главное, чтобы были соблюдены три условия.

1.       Мощность духовки должна быть не больше 3,5квт.
2.       Сечение трехжильного медного кабеля должно быть не больше 2,5 мм2.
3.       Номинальный ток не должен превышать 16А.

Третий пункт вызывает много вопросов, так как ток редко подпадает под нужные значения. Из-за этого возникают проблемы. Если заменять автомат для розеток на дифференциальный 16 А для того, чтобы подключить к нему духовку, то остальные электроприборы останутся практически без тока на время, когда готовится пища или просто работает прибор.

Если заменять автомат для розеток на дифференциальный 16 А для того, чтобы подключить к нему духовку, то остальные электроприборы останутся практически без тока на время, когда готовится пища или просто работает прибор.

В этом случае каждому хозяину придется самостоятельно сделать выбор: экономить или находиться в комфорте. При подключении духового шкафа к старой розетке есть риск.  Чтобы свести его к минимуму советуется не оставлять модульный автомат без защиты.

При подключении духового шкафа к старой розетке есть риск.

Смотрите такжеКаких ошибок в оформлении и выборе стиля зимнего сада следует избегать?

Какая розетка нужна для духового шкафа

Новая розетка должна находиться на высоте не больше 90 см, измеряя от пола. Однако в некоторых случаях допускается устанавливать ее на уровне ножек кухни. Главный критерии, который должен быть учтен, это удобство эксплуатации. Во время уборки кухни, на розетку не должна попадать вода. Для этого необходимо ее отключать от электросети.

Новая розетка должна находиться на высоте не больше 90 см, измеряя от пола.

Поэтому важно удобство: каждый раз лазить для того, чтобы выдернуть вилку из розетки, не удобно. Не исключено попадание воды на розетку из-за экстренных ситуаций. Именно поэтому советуют розетку размещать на возвышении от пола.

Важно!

Размещать розетку нужно за духовым шкафом. Это убережет ее от излишней опасности, и она не будет «бросаться в глаза».

Техника безопасности при установке розетки должна быть учтена. Розетку нужно располагать на большом расстоянии от газового провода, варочной поверхности. После определения с местом расположения розетки, необходимо шкаф к ней подключить.

Техника безопасности при установке розетки должна быть учтена.

Смотрите такжеСоветы по выбору дизайна для маленькой кухни 5-6 метров в хрущевке

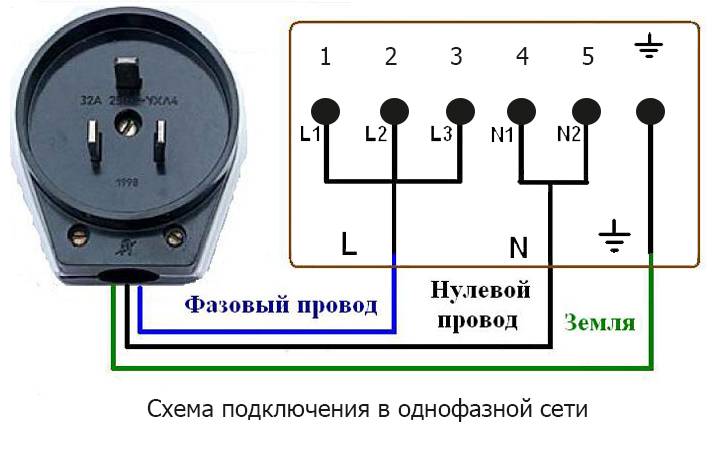

Установка клеммной колодки

Бытовая техника, подключенная через клеммную колодку, считается более защищенной. Контакт есть благодаря прижимным винтам. Этот метод более надежный, чем при подключении через вилку или розетку. У этого метода подключения есть свои недостатки. Одним из главным является трудность размыкания цепи.

Бытовая техника, подключенная через клеммную колодку, считается более защищенной.

В колодках «старых» контакты открыты. Поэтому такую колодку советуется устанавливать в маленьком боксе. Если не хочется платить за бокс, то вместо него можно использовать обычную распаечную коробку.

В колодках «старых» контакты открыты.

В квадратную идеально войдет трехконтактная колодка. Коробку можно установить прямо на стене, прикрутив ее. При подключении защищенные провода располагают под металлическими пластинами. Контакты затягиваются прижимными болтами.

В квадратную идеально войдет трехконтактная колодка.

Важно!

Нельзя перепутывать провода. Этот момент ключевой при подключении.

Смотрите такжеВыбираем подходящий дизайн плитки на кухне

Как правильно подключить к электросети?

Некоторые модели идут с заводской вилкой, у которой не подразумевается разбор. Нужно понимать, что ее отрезание ведет к потере гарантии. Однако в современных моделях часто установочной вилки не предусматривается.

Некоторые модели идут с заводской вилкой, у которой не подразумевается разбор.

Именно из-за этого подключать ее придется своими силами. Это объясняется наличием в разных стенах разных розеток. Производителям попросту невыгодно устанавливать вилку.

Именно из-за этого подключать ее придется своими силами.

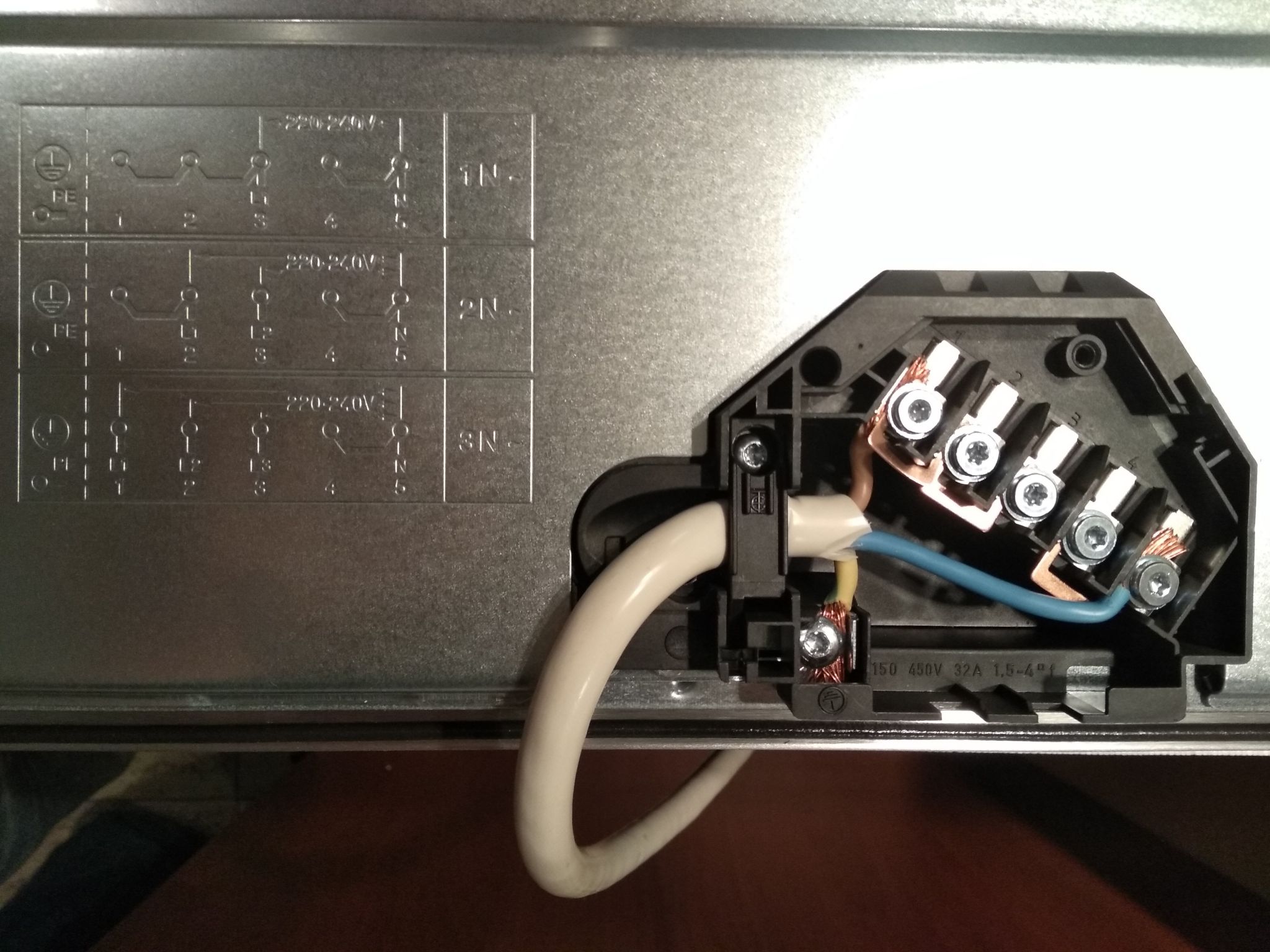

Провод к духовке нужно защитить, оппресовать наконечниками НШВ и пропустить через корпус вилки. Фазу и ноль необходимо усадить на крайние контакты вилки. Фазировка в данном случае не имеет никакого значения. Провод может внутри болтаться. Для того, чтобы этого избежать, необходимо его зафиксировать поджимающим хомутиком и закрутить корпус вилки.

Провод к духовке нужно защитить, оппресовать наконечниками НШВ и пропустить через корпус вилки

Важно!

Нельзя обращать внимание только на цвет изоляции жил.

Необходимо проверить где расположен какой провод в клеммной колодке.

Необходимо проверить где расположен какой провод в клеммной колодке.

Смотрите такжеОригинальный дизайн кухни в зеленом цвете: полезные советы по выбору отделки, гарнитура, штор

Сечение жил и номинал автомата

Если необходимо натянуть новую линию, то сперва нужно определиться с сечением жил кабеля.

Пиковые нагрузки 3-3,8. В них электроприбор работает чрезвычайно редко. Но, несмотря на это, отталкиваться нужно именно от максимума. Для кабелей с медными жилами рекомендуемое сечение- 2,5 мм2, для автомата-16А.

Для кабелей с медными жилами рекомендуемое сечение- 2,5 мм2, для автомата-16А.

Важно учитывать, что у любой современной мебели рассчитывается наличие заземления. Поэтому используемые кабели должны быть трехжильными.  При выборе обязательно нужно измерить диаметр провода и посчитать сечение. Многие производители, чтобы сэкономить, делают жилы тоньше, чем о них пишут.

При выборе обязательно нужно измерить диаметр провода и посчитать сечение.

Если устанавливаются шкафы с большей мощностью, нужно использовать кабель с сечением 4мм2.

Если устанавливаются шкафы с большей мощностью, нужно использовать кабель с сечением 4мм2.

Смотрите такжеКак выразить свою индивидуальность в необычном дизайне кухни

УЗО — надо или нет?

УЗО рекомендуется устанавливать наравне с автоматическим выключателем на духовой шкаф. Автомат поможет защитить от излишнего перегрева, от которого происходят замыкания.

УЗО рекомендуется устанавливать наравне с автоматическим выключателем на духовой шкаф.

Но нужно понимать, что от пробоя на корпусе оказать должную защиту он попросту не сможет. Это действительно опасно. Из-за этого рекомендуется делать связку УЗО+АВ или же дифавтомат.  Тогда даже при пробое или при случайном соприкосновении никто не пострадает.

Но нужно понимать, что от пробоя на корпусе оказать должную защиту он попросту не сможет.

Выбирать УЗО нужно по такому принципу: он должен быть на ступень выше автомата.

Выбирать УЗО нужно по такому принципу: он должен быть на ступень выше автомата.

Смотрите такжеТехнология охлаждения No Frost: особенности , плюсы и минусы «Ноу Фрост», советы по уходу

Способы прокладки проводки

Проводку надо прокладывать скрыто, чтобы ее не было видно. Часто ее прячут в штукатурке или штробах. Однако это не всегда возможно. Менее пыльная работа – спрятать их под обоями или краской.

Проводку надо прокладывать скрыто, чтобы ее не было видно. Часто ее прячут в штукатурке или штробах.

В случае, когда предыдущие способы невозможны, можно спрятать провода в короба. Они бывают из пластика и металла. Если хочется сделать более аккуратно и красиво, то подойдет вариант с плинтусами. Они выше и шире обычных. Под ними проводов незаметно, и все выглядит эстетично и аккуратно.

В случае, когда предыдущие способы невозможны, можно спрятать провода в короба.

Подключение от одного кабеля варочной поверхности и духового шкафа. В этом случае в щитке должен быть установлен автомат, который будет производить автоматическое отключение при перегрузке. Это будет защищать от поломки кабель питания.

Это будет защищать от поломки кабель питания.

Важно! Выбирать автомат нужно не по нагрузке приборов, а учитывая фактическое сечение кабеля.

Ни в коем случае нельзя напрямую соединять одновременно два кухонных прибора, если у них существует только одна защита. Также под запретом остается и установка отдельной розетки, отпаивания от клемм в раздельной коробке. Сдвоенная розетка тоже не спасет от аварийной ситуации.

Также под запретом остается и установка отдельной розетки, отпаивания от клемм в раздельной коробке.

Дело в том, что в случае, когда вилка и кабель рассчитана на ток до 16А, то неясно что произойдет при перегрузке. Самым оптимальным вариантом считается размещение за кухней небольшого бокса коробочки.

Смотрите такжеОсновные виды холодильников и их принцип действия, советы и рекомендации по выбору

Техника безопасности

Нужно уметь рассчитывать свои силы. Игры с электричеством чреваты тяжелыми последствиями. Важно понимать, что при установке вы несете ответственность за подключение электроприбора и в случае аварийной ситуации вина ляжет на ваши плечи.  Нужно учитывать некоторые нюансы перед подключением.

1.       Если духовой шкаф был сломан, уронен или подвергался повреждениям, то не нужно его подключать.
2.       Если кабель также поврежден, то не нужно пытаться его отремонтировать своими усилиями.
3.       Нельзя допускать соприкосновение электрических выводов или же кабелей к прибору;
4.       Обязательно следовать инструкциям.
5.       При чистке или ремонте электрошкаф должен быть отключен.

Важно всегда оставаться бдительным и аккуратным!

Смотрите такжеОбеденные столы с мраморной столешницей: правила пользования и ухода, полезные рекомендации

Видео: Подключение духового шкафа к электросети

Смотрите такжеПриклеить кромку на столешницу своими руками. Как правильно приклеить кромку к столешнице. Рекомендации и советы.

Подключение духового шкафа: инструкция + фото

Содержание

• 1 Подключение духового шкафа и способы его монтажа
• 2 Установка корпуса
• 3 Электромонтаж духового шкафа

В последнее время свою популярность набирают электрические духовые шкафы. Они отличаются от газовых и обладают широким диапазоном возможностей. При подключении газовых моделей вам необходимо будет вызывать мастера. Подключение духового шкафа к электросети можно выполнить и самостоятельно.

Этот процесс не занимает много времени и способен значительно сэкономить ваши средства. В этой статье вы узнаете, как подключить духовой шкаф к электросети.

Подключение духового шкафа и способы его монтажа

Перед тем как выполнить подключение духового шкафа вам необходимо определить следующие моменты:

Нужно определить устройство варочной панели. Она может быть зависимая и независимая. В первом случае вам необходимо будет оба устройства подключать к розетке. Во втором варианте варочная панель и духовой шкаф в первую очередь должны соединяться между собою. Независимый духовой шкаф также можно подключать и отдельно. Вместо электрической варочной панели вы легко можете подключить газовую панель. Она будет более экономичной.

Необходимо определить мощность техники. Если мощность вашего устройства не будет превышать 3.5 кВт, тогда его легко можно подключить к розетке. Если мощность превышает эти показатели, тогда лучше произвести подключение духового шкафа с помощью отдельного кабеля. Его необходимо будет подключить к распределительной коробке.

Необходимо точно рассчитать мощность вашего шкафа. Также следует провести осмотр проводки и определиться сможет ли проводка выдержать нагрузку. Если у вас имеется старая проводка, тогда она не сможет выдержать нагрузку. Проводка в этом случае обязательно должна иметь заземление.

После ответа на все эти вопросы вы можете производить подключение духового шкафа к электросети своими руками.

Установка корпуса

Чаще всего духовые шкафы имеют простой корпус, который необходимо встраивать в кухонный гарнитур. Благодаря этому вы легко сможете сэкономить пространство в помещении. Многие современные производители установили единый стандарт и поэтому духовой шкаф точно войдет в эту нишу. От вас потребуется только правильная и аккуратная установка духового шкафа в нишу.

Важно знать! Ни в коем случае не допускайте перекоса техники. В этом случае ваша техника может просто выйти из строя.

При установке духового шкафа обязательно используйте уровень. Корпус должен стоять идеально как по вертикальной, так и по горизонтальной плоскости. При выравнивании необходимо просто подкручивать ножки. Для того чтобы устройство работало долго и не перегревалось необходимо выполнить следующие рекомендации:

1. Расстояние от нижней части корпуса до пола не должно быть меньше 8 см.
2. Воздушный зазор по всем краям должен составлять 5 см.
3. От задней стенки до шкафа должно оставаться около 5 см.
4. Его подключение нельзя производить с помощью удлинителя.

Эти рекомендации вы также можете использовать при подключении посудомоечной машины.

Электромонтаж духового шкафа

Подключение духового шкафа к электросети – это наиболее ответственный этап. Его подключение к распределительной коробке – это достаточно сложный и ответственный этап. Сначала вам потребуется полное отключение электричества. Если духовой шкаф не имеет специального шнура для подключения, тогда вам необходимо найти колодку с клеммой. Обычно она располагается на задней панели шкафа. Для подключения лучше всего использовать ВВГ кабель. Подключение варочной панели, тоже требует использования этого кабеля. После этого в колодке необходимо будет подсоединить провода к клемме. Другой конец провода вам следует, подключить к распределительной коробке.

Перед подключением своего кабеля вам необходимо убедиться, что он сможет выдержать все нагрузки. Если его нагрузка будет превышать 3.5 кВт, тогда лучше использовать проводник с жилами 4 мм.кв.

Кроме этого, вам также необходимо защитить и себя от поражения током. Для защиты вам может потребоваться установка УЗО и выключателя. Они смогут защитить не только вас, но и технику от короткого замыкания.

Рекомендуем прочесть: подключение стиральной машины.

подбор проводов и автоматов, подключение без вилки

Перед приобретением духовки для личного пользования вам необходимо будет разобраться в особенностях ее установки на месте установки. Еще один важный вопрос – подключение духовки к электросети, что можно сделать самостоятельно. Подготовку к установке рекомендуется начинать с ознакомления с версиями данного образца бытовой техники.

Содержимое

1. Типы печей
2. Выбор места
3. Мощность духовки
4. Особенности подключения встраиваемой духовки к сети
5. Выбор силового кабеля и автомата
6. Тестирование
7. Эксплуатационная безопасность

Типы духовок 9002 3 Перед подключением духовки необходимо узнать ее мощность

Правильное подключение электрической духовки возможно, если пользователь заранее разобрался с типом приобретаемой модели. Часто продается в комплекте с варочной панелью, а иногда и отдельно. По этому признаку изделия делятся на зависимые и независимые выборки. Согласно инструкции, первый из них необходимо подключать к источнику питания вместе с панелью, что значительно усложняет предстоящую работу. Обычно эти два продукта располагаются рядом и имеют общую панель управления.

Устройства соединяются друг с другом отдельным кабелем, что обеспечивает их совместную коммутацию в процессе работы.

Автономные печи – это полностью автономные устройства, подключение которых к источнику питания ничем не обусловлено. В связи с этим площадь их установки в пределах кухни можно выбирать на свое усмотрение, что следует отнести к преимуществам моделей без плиты.

Выбор сиденья

Перед установкой электрической духовки потребуется провести ряд подготовительных операций.

• В первую очередь следует определиться с местом, где вы собираетесь установить изделие. Ее выбор зависит от требований строительных норм, а также от типа приобретаемой печи (открытая или встроенная модель).
• Необходимо выбрать место для размещения соединительной колодки или розетки (при наличии в комплекте).
• Также следует оценить возможность установки вытяжки в месте, выбранном для шкафа.

Эти факторы важны, так как косвенно влияют на порядок подключения к электрической сети.

В зависимости от места будет выбрана длина проложенного к ней силового кабеля и место установки розетки с контактом для заземления.

Мощность духовки

Классы энергопотребления духовки

Перед подключением электрической духовки своими руками следует знать, что по уровню энергопотребления данные изделия делятся на несколько классов, обозначаемых буквами А, В и С. В соответствии с этим принципом классификации все модели относятся к разным группам эффективности. Указанная разбивка напрямую связана с показателем мощности духового шкафа вне зависимости от его размеров и конструкции (встраиваемая модель или нет).

Минимальным потреблением отличаются экономичные изделия, относящиеся к классам «А+» и «А++» (соответствует электрической мощности до 0,6 кВт). Типичное значение для большинства моделей колеблется от 1 до 4 кВт. На основании этих показателей можно рассчитать электрические параметры подведенной к ним питающей линии, в том числе сечение рабочих жил кабеля и настройку автоматического выключателя.

Для рядового потребителя такая классификация интересна с точки зрения скорости приготовления в духовке. Существует прямая зависимость между мощностью агрегата и скоростью приготовления. Для оптимального нагрева специалисты советуют выбирать модели мощностью не более 2,5-3 кВт. Это гарантирует быстрое приготовление пищи при рабочих температурах около 220 градусов, достаточных для качественной термической обработки.

Особенности подключения встраиваемой духовки к электросети

Перед подключением духовки к электричеству важно знать, что подключить ее к бытовой электросети можно напрямую (через специальный блок). Если в комплекте есть специальная розетка с заземлением, можно подключиться к линии с ее помощью.

Для установки вам понадобится схема, представленная в инструкции, прилагаемой к изделию. В ней все контакты имеют цветовую маркировку, по которой становится понятно, где должен быть подключен фазный провод, а где нулевой. Там же отмечены перемычки, позволяющие сформировать необходимые цепи питания 220 или 380 вольт.

Выбор силового кабеля и автомата

Чтобы понять, как духовки подключаются к розетке 220В, сначала нужно разобраться с вопросом подключения к ней питания. При изучении ее схемы важно учитывать следующие моменты:

• Для подачи питания на духовку потребуется отдельная линия с автоматом на номинальный рабочий ток не менее 32 Ампер.
• Сечение жил прокладываемого провода выбирают таким, чтобы он не перегревался при максимальной нагрузке (не менее 4 квадратных миллиметров).
• Для питания духовки нужен трехжильный кабель с заземляющей шиной.
• При его прокладке учитывают требования ПУЭ, в которых указаны допустимые расстояния от элементов конструкции и других коммуникаций.

Требования ПУЭ необходимо соблюдать, даже если в квартире предусмотрена двухпроводная проводка. Это позволит в дальнейшем (при прокладке новой электросети) не обновлять линию питания духовки.

После решения вопросов с подводкой важно разобраться, как лучше подключить духовку – через розетку или через блок. Выбор варианта включения зависит от многих факторов, а также от предпочтений владельца. С одной стороны, блок, закрепленный на стене и закрытый крышкой, обеспечивает более надежный контакт, чем самая мощная розетка. Однако по простоте подключения проводки и отключения ее от сети он явно проигрывает розеточному подключению, при котором нужно просто вынуть вилку.

Применение башмака оправдано при наличии отдельного автомата, при помощи которого духовка выключается вручную.

Еще один случай, когда без башмака не обойтись, это если купленная модель духовки рассчитана на трехфазное питание. Этот вариант больше подходит для владельцев частных домов, в которых возможно подключение трехфазного силового кабеля только через клеммные контакты.

Тестирование

Перед окончательной установкой печи на рабочем месте рекомендуется протестировать ее на работоспособность. Для этого включите автомат, подав на него питание, и проверьте тестером напряжение на клеммах блока или розетки. Прибор должен показывать значение 220 вольт или чуть больше, которое сразу пропадает после выключения автомата. По завершению тестирования можно смело включать духовку и потом пробовать что-то в ней приготовить.

Эксплуатационная безопасность

Подключение УЗО к духовке

Для безопасной эксплуатации духовки, встроенной в кухонную мебель или размещенной отдельно, необходимо будет защитить пользователя от случайного контакта с опасным потенциалом на ее теле. Для этого в коммутационных изделиях предусмотрена специальная клемма, имеющая электрическое подключение к системе защитного заземления.

Некоторые специалисты советуют включать в цепь электропитания устройство защитного отключения, срабатывающее при малейших токах утечки. Вариант защиты с УЗО имеет смысл использовать в тех случаях, когда в квартиру заведен двухжильный силовой кабель, то есть в нем нет надежного и полноценного заземления.

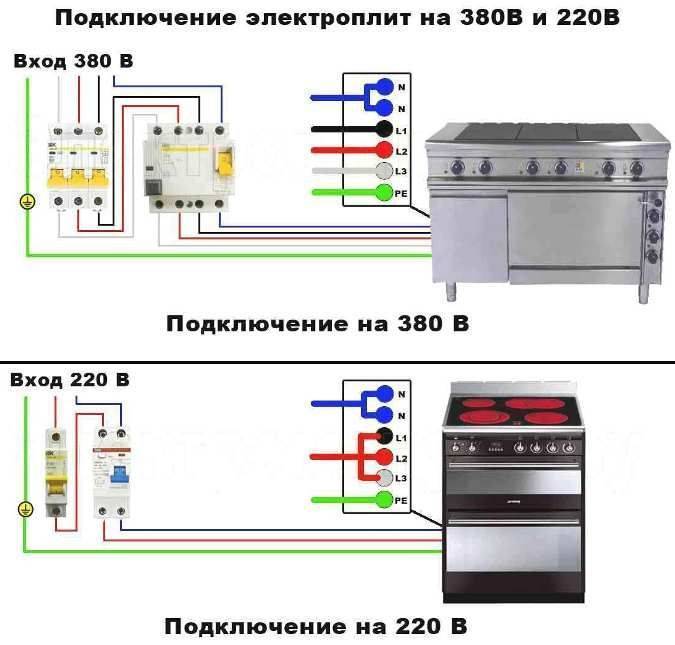

Установка и подключение электрической плиты

Руководство по установке и подключению электрической плиты. Как подключить плиту с помощью двухполюсного выключателя и безопасно подключить плиту. Этот проект будет применяться ко всем видам электрических плит, даже для подключения кухонных плит.

Электрическая плита является практически основным прибором на большинстве кухонь, и будь то обычная бытовая плита или что-то более промышленное, если вы обнаружите, что у вас ее нет, вы абсолютно сыты!

Если ваша старая верная электрическая плита наконец испустила дух, и вы ищете замену и стоимость не только покупки новой плиты, но и ее установки, вы можете подумать; Ладно, сам установлю!

Прежде чем приступить к самостоятельной установке, необходимо рассмотреть несколько моментов.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь, чтобы получить дополнительную информацию.

Как установить электрическую плиту?

Установка или установка электрической плиты должна производиться на отдельной цепи. Электрическая плита не может подключаться к какой-либо другой цепи или розетке и должна управляться собственным предохранителем в щитке или блоке предохранителей.

По этой причине, если это новая установка, т.е. вы не подключаетесь к существующей электросети плиты, это считается установкой новой цепи и запрещено кем-либо, кроме электрика, имеющего квалификацию Части P. Пожалуйста, ознакомьтесь с нашим проектом в части P, если вы этого не понимаете .

Подключение кабеля плиты к электросети является последней частью этого проекта. При подключении плиты или работе с какой-либо электрической цепью соответствующий предохранитель в блоке предохранителей или MCB в потребительском блоке должен быть извлечен или выключен, прежде чем что-либо предпринимать .

Также следует выключить питание на блоке управления плитой (если на нем есть выключатель). Это точка подключения, которую плита подключает к сети – подробнее об этом ниже.

Какой тип цепи использует электрическая плита?

Электрическая плита всегда будет использовать свою собственную цепь, которая идет непосредственно от потребительского блока или блока предохранителей к плите и использует свой собственный автоматический выключатель или предохранитель. Он также должен использовать кабель правильного размера для требуемой мощности.

Поскольку кабель не идет обратно к потребительскому блоку или блоку предохранителей (как в стандартной кольцевой магистрали) и фактически заканчивается в точке подключения к плите, такая цепь классифицируется как радиальная. Итак, электрическая плита работает по радиальной схеме.

Какой тип переключателя, кабеля и предохранителя/автоматического переключателя необходим для плиты?

Электрическая плита должна использовать электрический кабель и предохранитель или автоматический выключатель соответствующего размера в соответствии с мощностью, которую она потребляет, и это зависит от ее мощности.

Электрические плиты потребляют огромное количество тока из-за тепла, необходимого для приготовления пищи.

Чтобы справиться с потребностью плиты в токе, требуется более мощный предохранитель или автоматический выключатель, а также более толстый кабель и двухполюсный разъединитель.

Если используемый предохранитель или MCB недостаточно велик, чтобы справиться с потребляемым током, он просто сработает, как только будет использован.

С другой стороны, если используемый предохранитель или автоматический выключатель слишком большой, то в случае каких-либо проблем он может не сработать или перегореть в нужное время.

Точно так же, если используемый кабель недостаточно велик для питания плиты, она может легко нагреться и загореться!

Фактический размер требуемого кабеля может варьироваться и напрямую зависит от мощности конкретной плиты, с которой вы работаете (см. нашу таблицу размеров кабелей и проверьте номинальную мощность вашей плиты в руководстве по эксплуатации производителя).

В 99% случаев 6-миллиметрового кабеля T&E (сдвоенный и заземляющий) и 32-амперного предохранителя или автоматического выключателя должно быть достаточно, но, как уже говорилось, то, что на самом деле требуется, зависит от конкретного устройства, с которым вы работаете, поэтому вам нужно проверить и убедитесь, что схема, которую вы устанавливаете, или существующая схема подходит для работы!

Итак, как видите, использование правильного кабеля и предохранителя/автоматического выключателя для вашего прибора абсолютно необходимо.

Что касается используемого переключателя, это также не менее важно. Все электрические плиты должен быть установлен с помощью двухполюсного выключателя !

При установленном на цепи стандартном выключателе при выключении он разрывает провод цепи под напряжением – выключатель разрывает соединение в проводе под напряжением, отключая питание.

В двухполюсном выключателе соединение с фазой и нейтралью разорвано, поэтому можно не бояться, что какой-либо остаточный ток вызовет удар током, когда выключатель выключен.

Блок управления плитой

Плита должна быть подключена к блоку управления плитой (как показано на рисунке ниже). Он должен быть подключен через кабель правильного размера, который, в свою очередь, подключен к предохранителю или автомату соответствующего размера в вашем потребительском блоке или блоке предохранителей.

Выключатель управления плитой со стандартной розеткой на 13 ампер

Блок управления плитой помещается в стандартную коробку для кровати, как розетка или выключатель, и может быть установлен заподлицо или на поверхности. Некоторые блоки управления плитой предлагают простые средства переключения, но другие также включают в себя стандартную розетку.

Если в блок управления плитой включена розетка на 13 ампер, в цепи возникает дополнительная потребность в 5 ампер, и ваш кабель и выключатели должны отражать это увеличение.

Блоки управления плитой также обычно снабжены неоновой подсветкой для обозначения включения или выключения устройства и/или выключателя, а также для подтверждения наличия тока на подключенном приборе.

Следует отметить, что ваша электрическая плита должна быть установлена ​​в пределах 2 метров от блока управления плитой, однако из-за очевидного тепла, выделяемого плитой, ее никогда не следует устанавливать над ним, ее следует располагать немного сбоку. .

Какие существуют типы электрических плит?

На сегодняшний день доступно 3 основных типа электрических плит:

• Отдельно стоящие электрические плиты
• Встраиваемые электрические плиты
• Встраиваемые под электрические плиты

Основные различия между каждым из перечисленных выше типов плит как и где они установлены.

Отдельно стоящие электрические плиты

Как следует из названия, этот тип плиты по существу является автономным устройством и обычно имеет духовку в основании, решетку над ней, а затем три или четыре конфорки над секцией гриля.

Отдельно стоящие плиты обычно имеют стандартную ширину около 600 мм и устанавливаются в промежутке стандартной ширины между другими кухонными шкафами или в конце марша.

Отдельно стоящая электрическая плита

Следует отметить, что иногда отдельно стоящие плиты крепятся к поверхности стены за ними с помощью цепи. Это делается для того, чтобы они не опрокинулись, если их потянуть вперед.

Эта предохранительная цепь является обязательным предохранительным устройством для отдельностоящих газовых плит, чтобы предотвратить ее падение вперед и отрыв газовой трубы от стены, что может привести к утечке газа, но иногда ее также можно установить на электрические отдельно стоящие плиты.

Встраиваемые электрические плиты

Встраиваемая (или устанавливаемая на уровне глаз) электрическая плита обычно устанавливается внутри стандартного каркаса кухонного гарнитура на высоте около 720 мм от уровня пола, отсюда и альтернативное название плиты, устанавливаемой на уровне глаз.

Требования к высоте, как правило, позволяют установить под ним шкаф или набор выдвижных ящиков.

Как вы, наверное, догадались, встроенная электрическая плита не имеет встроенных варочных панелей, поскольку они были бы слишком высокими для использования. Вместо этого отдельные газовые или электрические плиты устанавливаются в другом месте на кухне.

Они также доступны в виде одинарных или двойных духовых шкафов.

Плита электрическая встраиваемая

Плита встраиваемая под электрические плиты

Как и встраиваемая плита, встраиваемая плита устанавливается в стандартный корпус кухонного гарнитура, но устанавливается не на уровне глаз, а под кухонная столешница.

При покупке встроенной духовки очень легко допустить ошибку, перепутав встроенную духовку со встроенной духовкой, но они заметно отличаются тем, что встроенные духовки обычно стоят около 880-89.0 мм в высоту, тогда как встроенные под духовки имеют высоту всего около 720 мм.

Как и встраиваемые плиты, встроенные плиты не имеют встроенной варочной панели. В большинстве случаев над встроенной духовкой устанавливается отдельная газовая или электрическая плита, чтобы создать впечатление, что они представляют собой единое целое, хотя на самом деле это не так.

Встраиваемая под электрическую двойную духовку

Независимо от типа печи, с которой вы имеете дело, фактический процесс и принципы установки и подключения электрической плиты должны быть примерно одинаковыми для каждого типа.

Что делать, если у меня есть газовая духовка или плита, нужно ли мне электричество?

Если у вас есть газовая духовка или плита, да, вам, вероятно, все равно понадобится электричество. Хотя основной корпус духовки или варочной панели может расходовать газ, есть и другие компоненты, для работы которых по-прежнему требуется электричество.

Многие современные печи и плиты снабжены вентилятором. Это означает, что они имеют вентилятор, встроенный в заднюю часть духового шкафа, который можно включить, а затем нагнетающий горячий воздух вокруг духовки, чтобы он равномерно духовка, в свою очередь, пропекается равномерно.

Эти вентиляторы чаще всего имеют электропитание.

Кроме того, большинство современных духовых шкафов имеют функцию таймера, позволяющую выключать духовку по истечении установленного времени приготовления. Это также, вероятно, потребуется электропитание для работы.

В случае с газовой плитой вы можете подумать; как это может нуждаться в электричестве для работы?

В ответ, сама плита будет полностью зависеть от газа, но воспламенитель, который искрит, чтобы зажечь газ, в большинстве случаев нуждается в электричестве, чтобы произвести искру.

Подключение электрической плиты

Если вы подробно прочитали все вышеизложенное, то теперь должны хорошо знать правила установки электрической плиты и то, разрешено ли вам это делать.

Для целей этого проекта мы собираемся сделать аналогичный обмен, например. старую сломанную электрическую плиту на новую того же типа, в том же месте, но более эффективную и за счет этого требует меньше энергии для работы.

Как указано выше, принципы демонтажа старой плиты и подключения новой должны быть примерно одинаковыми, независимо от типа электрической плиты, с которой вы имеете дело.

Мы также знаем, что вся электрика в доме находится в хорошем состоянии и полностью работает благодаря недавней замене старого блока предохранителей на новый потребительский блок.

Шаг 1. Выключите питание!

Как мы уже говорили несколько раз, но нужно повторить еще раз – , прежде чем мы что-либо сделаем, выключите питание !

Это означает отключение питания на блоке управления плитой, а также отключение цепи непосредственно в щитке или блоке предохранителей, например отключение MCB или вытаскивание предохранителя.

Это обеспечивает двойную защиту: если кто-то непреднамеренно снова включит питание на распределительном щите/блоке предохранителей, вы по-прежнему будете защищены, поскольку выключатель управления плитой выключен.

Отключено питание на блоке управления плитой

Шаг 2. Удаление старой электрической духовки

Перед установкой новой духовки необходимо снять старую.

Если вы работаете с отдельно стоящей плитой, то в большинстве случаев ее можно просто осторожно потянуть вперед, пока она не освободится из углубления, в котором находится.

В этом случае, поскольку мы работаем со сборкой под плитой, ее сначала нужно будет открутить, чтобы ее можно было вытащить. Это также должно быть в случае со встроенной духовкой.

Во-первых, если в основании установлен цоколь, просуньте пальцы вверх и вниз и потяните его вперед, чтобы снять. Он должен быть просто прикреплен к ножкам устройства, поэтому он должен легко сниматься. Это только для того, чтобы избавиться от этого.

Цоколь под плитой, подлежащий удалению

Рекомендуется иметь под рукой пылесос, так как за цоколем может быть немного пыльно и грязно.

Затем откройте нижнюю и верхнюю дверцы духовки (если она есть) и внизу с каждой стороны вы должны где-то увидеть головку винта. Эти винты крепят плиту на месте. Используйте дрель/шуруповерт или отвертку, чтобы удалить каждый винт.

Снятие каждого крепежного винта для снятия плиты

Открутив все винты, осторожно потяните плиту вперед, и она должна начать выдвигаться из корпуса устройства.

Вытягивание старой электрической плиты, чтобы снять ее

Пока не вытягивайте его полностью, так как они могут быть довольно тяжелыми (40 кг и более). Попросите помощи, чтобы полностью вытащить старую электрическую плиту, но незадолго до того, как она выйдет, опустите ее так, чтобы передний нижний край упирался в пол.

Это позволит вам точно видеть, что происходит за ним, с точки зрения длины кабеля, соединяющего его с блоком управления плитой.

Их должно быть более чем достаточно, если человек, который устанавливал старую плиту, сделал это правильно.

Потяните старую плиту вперед, пока не увидите кабель

Убедившись, что все в порядке и кабель достаточно провис, вытащите старую плиту и отложите ее в сторону, чтобы она не мешала

Шаг 3 – Измерьте, чтобы проверить, подходит ли новая духовка

Прежде чем установить новую плиту на место для пробной подгонки, рекомендуется быстро измерить ее, чтобы убедиться, что ваша новая духовка действительно подходит.

В этом случае, поскольку над старой плитой была установлена ​​газовая плита, трубу подачи газа для плиты необходимо было учитывать применительно к новой плите.

Мы измерили наклон старой плиты, встроенной, чтобы компенсировать этот и другие потенциальные проблемы, и сравнили ее с новой плитой.

К счастью, новая плита была немного короче по глубине, а это означало, что наклон немного сдвинулся вперед, в результате чего появилось много места.

Измерьте пространство для установки и старую плиту, чтобы убедиться, что новая плита подходит для новой

Примечание : Если вы обнаружите, что ваша новая электрическая плита после установки загрязняет газовые трубы, так как она немного отличается по размеру или форме от старой НЕ ПЫТАЙТЕСЬ настроить это самостоятельно. Вам нужно будет связаться с зарегистрированным инженером по газовой безопасности, чтобы переместить трубу для вас

Шаг 4 – Отсоедините кабель от старой духовки

Прежде чем пытаться это сделать, еще раз убедитесь, что питание старой плиты полностью отключено!

Пройдите по кабелю к задней части старой плиты, где он подключен. В зависимости от производителя и типа плиты это может варьироваться, но в основном кабель подключается к клемме определенного типа.

В данном случае он был за металлической пластиной. Мы удалили винт, удерживающий пластину на месте, чтобы открыть соединительную клемму за ней.

Снимите крышку клеммы, чтобы открыть соединительную клемму

После того, как соединительная клемма будет открыта, мы можем продолжить и отсоединить ее. Используя отвертку, мы ослабили клеммы под напряжением, нейтралью и землей, а затем отсоединили кабель от клеммы.

Ослабьте клеммы под напряжением, нейтралью и землей и снимите кабель электропитания

Шаг 5. Хорошей уборки

Теперь, когда все убрано, было бы неплохо провести хорошую уборку. Вещи могут быть довольно грязными за плитами, так как их редко перемещают.

Соберите пыль и мусор пылесосом, а затем хорошенько очистите все, используя подходящее универсальное чистящее средство.

Проведите тщательную уборку после снятия и отключения старой плиты

Шаг 6.

Проверка установки новой духовки

Прежде чем мы даже подумаем о подключении чего-либо, важно проверить установку новой плиты на место, просто чтобы убедиться, что все хорошо и хорошо.

С помощью второй пары рук осторожно поднимите новую плиту на место, а затем задвиньте ее обратно в корпус кухонного гарнитура.

Если все в порядке, новая скороварка должна войти довольно легко. Если нет, вам нужно будет вытащить его обратно и проверить, чтобы выяснить, почему.

Совет : Чтобы новая плита легче скользила, нанесите немного полироли для мебели на основание и по бокам внутренней части корпуса устройства.

Установите новую плиту на место, чтобы убедиться, что она подходит

В этом случае после установки мы обнаружили, что новая плита была на 5 мм выше старой, то есть она не скользила под столешницу.

Чтобы исправить это, мы вытащили его обратно, а затем опустили устройство чуть более чем на 5 мм, заменив некоторые уплотнители, которые были на месте под ногами устройства.

Внесите необходимые коррективы в кухонный гарнитур, чтобы новая плита поместилась должным образом

Шаг 7. Подсоедините новую электрическую плиту

Теперь, когда мы знаем, что новая плита поместится в нишу кухонного гарнитура, как и должна, прежде чем мы сможем установить ее на место, последней задачей будет подключение кабеля питания к клемме на задней панели новой плиты.

В случае с нашим кабелем питания, он был довольно старым, поэтому в нем по-прежнему использовались старые цвета проводов, а не новые. Это нормально, если оно было протестировано и подтверждено, что оно по-прежнему соответствует назначению.

Поскольку он был протестирован после установки нового потребительского блока несколькими месяцами ранее, мы знали, что это так, и могли продолжить и подключить его.

Однако если вы сомневаетесь, что это не так, обратитесь к квалифицированному электрику для проверки.

Чтобы подключить новую плиту, если вы имеете дело с кабелями со старой цветовой схемой проводов, просто подсоедините каждый кабель к правильной клемме.

Старые цвета проводов

• Красный = под напряжением
• Черный = нейтральный
• Желтый и зеленый = заземление на Цвета проводов можно найти в нашем проекте здесь):

  Новые цвета проволоки

  • Brown = Live
  • Blue = нейтральный
  • Желтый и зеленый = Земля

  В большинстве случаев будет какая -то вид над покрытием. клеммы, чтобы защитить их и предотвратить удары и любые другие воздействия на клемму под напряжением. Удалите это пока.

  Открыв клеммы, мы использовали отвертку, чтобы ослабить каждую из них, а затем подключили красный к клемме «L», черный к клемме «N», а желтый и зеленый к клемме «E».

  Затем защитный кожух был переделан, чтобы скрыть и защитить все.

  Чтобы убедиться, что все в порядке, снова включили питание, чтобы убедиться, что плита загорелась. После подтверждения питание снова было отключено.

  Включите питание, чтобы проверить, включается ли духовка должным образом

  Шаг 8.

  Установка новой духовки

  Теперь, когда кабель электропитания подключен правильно и мы проверили, что духовка включается должным образом, пришло время установить ее на место.

  Расположите плиту задним нижним краем на основании устройства, затем поднимите передний край (при необходимости с помощью) и задвиньте его назад в корпус устройства, слегка надавив.

  После установки убедитесь, что стенки скороварки находятся на одном уровне с краем корпуса, чтобы ее можно было закрепить винтами.

  После промывки используйте дрель/шуруповерт, чтобы вкрутить винт в каждую точку крепления.

  После полной установки вкрутите винты в точки крепления, чтобы надежно удерживать плиту

  Шаг 9. Снимите всю упаковку и включите ее

  перед плитой, а также, что более важно, внутри.

  После того, как все закончилось, вы можете безопасно снова включить питание и запустить его, чтобы убедиться, что он работает должным образом.

  Перед использованием убедитесь, что с плиты снята вся упаковка.
