Подключение двух выключателей: Схема подключения двух выключателей на одну лампочку

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

• рамка;
• механизм для электроустановки;
• клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

• клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
• винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

• Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
• Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
• Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
• Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

• отвертка крестового типа
• отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
• нож или специальный инструмент, который очищает провода от изоляции;
• пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль – нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

1. Определяется фазный провод и подводится к месту установки выключателя.
2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
3. Пластмассовые клавиши снимаются.
4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет, приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

Монтаж двухклавишного выключателя света – 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

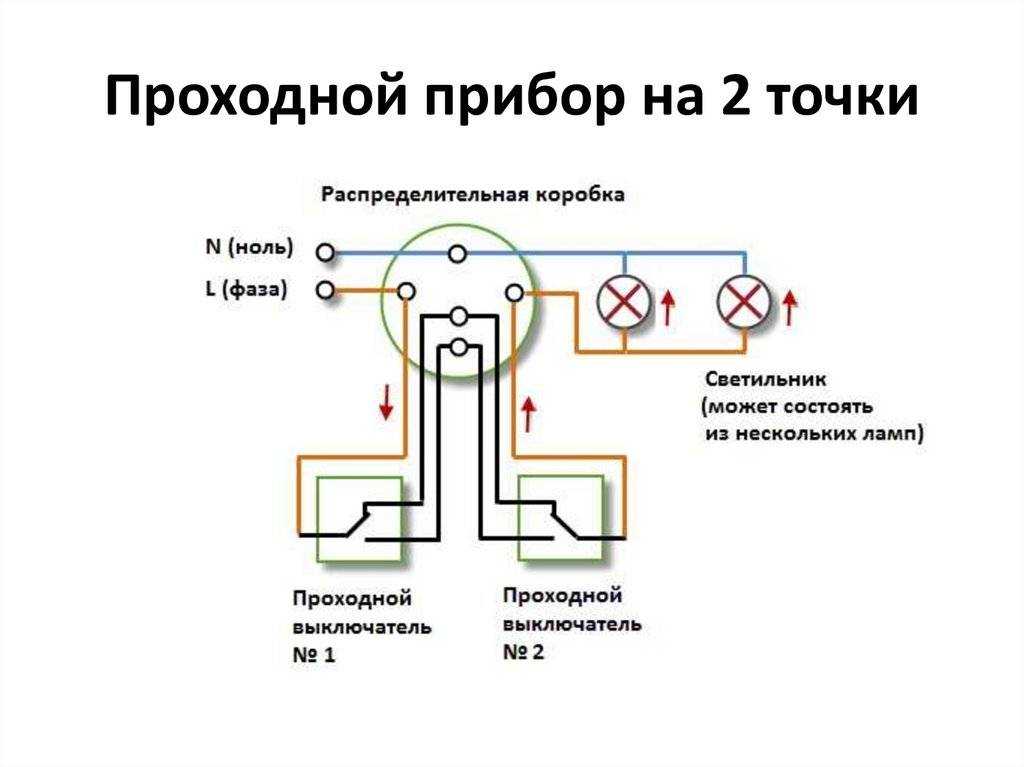

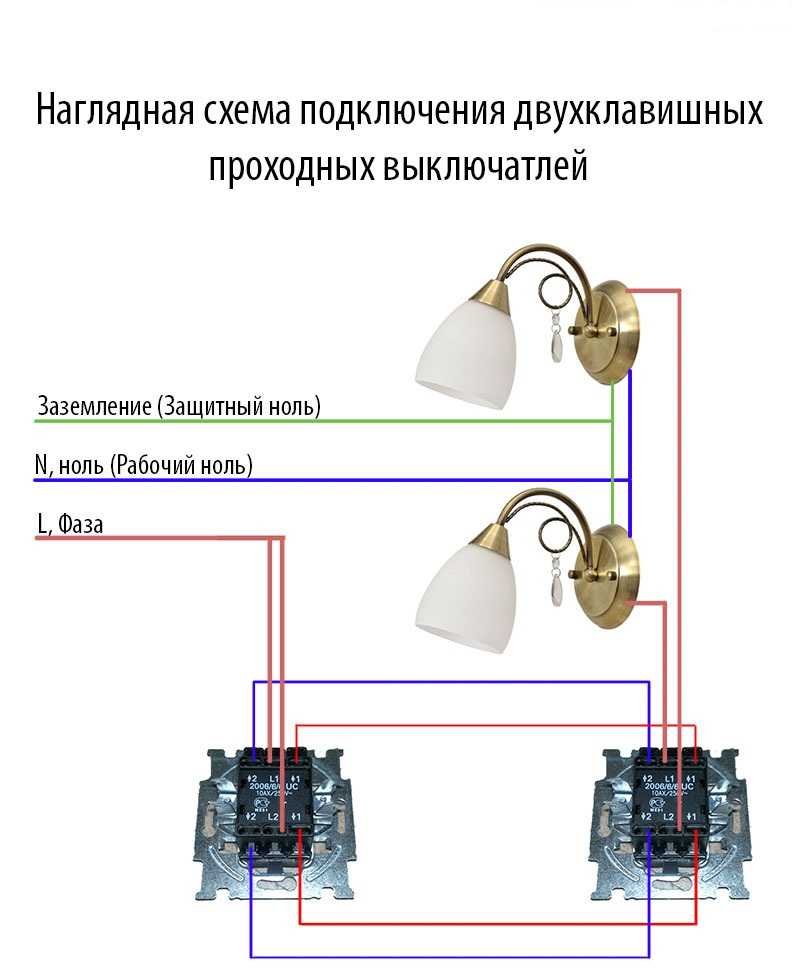

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель светадвухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них – это проводка которая идет до люстры или бра, а другие две жилы – фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза – серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль – синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники – //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист – это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры – приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре – а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи “6 способов решить проблему мигающих светодиодных ламп”. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка – когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.
