Подключение электричества к частному дому своими руками: Как правильно подключить частный дом к электросети: расчет

Схема подключения электричества в загородном доме

Подключение электричества в загородном доме – это очень важный этап строительных работ. От правильной установки электросети зависит не только оптимальная работа всех подключенных к ней приспособлений и устройств, но и безопасность жильцов. Основой правильного монтажа электросети является схема подключения электричества.

1. Электроснабжение частного дома

Снабжение электропитанием частного дома производится от общей линий электропередач  загородного поселка – будь это деревня или садовое товарищество. Сегодня электричеством у нас в стране обеспечено подавляющее большинство жилых поселков. Линии электропередач установлены таким образом, чтобы снабжение каждого дома было доступным. Как правило, возле каждого участка стоит один, а то и несколько столбов ЛЭП.

Запитка каждого дома от линии электропередачи проводится сотрудниками электроснабжающей организации – от столба до электросчетчика. Дальнейшее устройство системы электроснабжения – забота хозяина.

Непосвященному человеку проведение электрического тока от счетчика до каждой лампочки и розетки в доме кажется трудноразрешимой задачей. Понятное дело – осуществлять монтаж электросети должны профессионалы, но и хозяева должны иметь представление о данной работе. Ведь эксплуатировать электросеть предстоит им. Неплохо бы уметь и контролировать электроустановочные работы – хотя бы в рамках общих понятий об электросетях в частном доме. Именно знакомству с основными такими понятиями и посвящена эта статья.

2. Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.

3. Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3. 5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

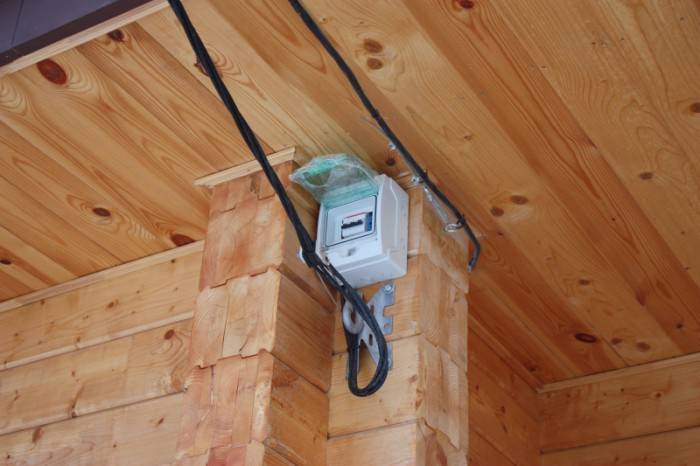

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

4. Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Самый мощный автомат ставят на общем входе. Он позволяет отключить всю систему. Если необходимо отключить потребители частично – например, для ремонта – можно отключить соответствующий автомат. Короткое замыкание в отдельном узле, таким образом, не отключает всей системы.

Распределительный щиток

5. Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной.

Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

6. Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т. д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

7. Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

• Кухню, где хорошая хозяйка использует массу электроприспособлений….
• Ванную и прачечную со стиральной машинкой и электронагревателем
• Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

• Мастерская, где умелец пользуется мощными электроинструментами
• Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

• Спальни, детские
• Санузлы
• Подсобные помещения – кладовая, гардеробная, коридор
• Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

8. Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Особое внимание нужно уделить соответствию монтируемых автоматов  тем, что указаны на схеме. Мощность автоматов должна быть тщательно рассчитана с учетом всех нагрузок на сеть и каждый из ее узлов.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

9. Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

10. Заключение

Составление схемы электропроводки в частном доме необходимо проводить еще на этапе проектирования дома. Строительство всего дома должно проводиться с учетом особенности будущих электросетей. Собственно, это касается и других инженерных сетей, но с электричеством случай особый – это, пожалуй, самая важная сеть и самая опасная в эксплуатации.

В любом случае разработку проекта электроснабжения нужно доверить профессионалам, не говоря уж о монтаже. Специалисты должны иметь соответствующие сертификаты и допуски. Все электрические работы в доме строго регламентируются.

Подключение электричества к частному дому своими руками • Energy-Systems



Как получить техусловия для подключения электричества в частный дом?

Если вам необходимо выполнить подключение дома к сети электроснабжения, вам стоит вначале отправиться в офис снабжающей организации и уточнить наличие возможности соединения с таковой. Однако даже в том случае, когда возможности в данный момент нет, вам не следует отчаиваться – согласно новым правилам электрификации, предприятие обязано обеспечить все условия в течение 6 месяцев.

В противном случае вы имеете право подавать в суд и добиваться подключения в подобном порядке. Подав заявку (это можно сделать и онлайн), вы получите техусловия для подключения электричества в частный дом. Они будут содержать указание точки подключения, ограничение по мощности и напряжению, а также требования к безопасности и функциональности ввода.

Как выполнить подключение электричества к частному дому своими руками?

Начнем с того, что «руками» осуществить подключение точно не получится, так как вы столкнетесь с необходимостью установки столбов, либо прокладывания кабелей в траншее. В любом случае обойтись без специализированной техники не получится – она поможет вам выполнить наиболее сложные работы, затратив минимум времени и усилий. Однако далее вы можете выполнить подключение электричества к частному дому своими руками.

Начать следует с монтажа вводно-распределительного устройства. Если вы являетесь собственником участка без строений, вам следует установить на столбе защищенный бокс, в котором будет находиться счетчик и комплекс автоматики. Если же имеется готовый дом, на внешней его стенке устанавливается аналогичный бокс со счетчиком и общим для всей системы автоматом, а внутри – отдельный щиток, который содержит индивидуальные защитные расцепители для всех линий. Зная, как оформить электричество в частный дом, подвев электричество к участку, вы должны также понимать, что счетчик в любом случае нужно будет опломбировать перед заключением договора. Если же с момента его выпуска прошло больше года, то его нужно также подвергнуть поверке. Пример готового вводного устройства приведен ниже:

Какие исследования необходимо провести после того, как вы создали подключение электричества к частному дому своими руками?

Создав ввод электроснабжения, вы должны также подтвердить его полное соответствие стандартам и нормативам. Для этого проводится комплекс электрических испытаний.

Если речь идет об участке без здания, в котором вводное устройство располагается на столбе, достаточно выполнить проверку изоляции и заземления. А вот для готового дома также придется провести следующие исследования:

• проверка молниезащиты;
• прогрузка защитной автоматики и проверка УЗО;
• измерение петли фаза-ноль;
• высоковольтные испытания, определение температуры плавления и возгорания кабеля.

После проведения исследований оформляются протоколы, которые понадобятся вам для получения разрешения на ввод установки в эксплуатацию.

Пример проекта электрики дома

Назад

1из20

Вперед

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости подключения к электросетям:

Онлайн расчет стоимости проектирования

1	Подача документов в электросети, сопровождение заявки; написание шаблонов/образцов, экспертиза заполнения (без ускорений), от;	шт.		5000 р.
2	Упрощенная электросхема (однолинейная, без согласований), от;	шт.		5000 р.
3	Согласования проекта электросхемы (без учета оф.платежей)	шт.		10000 р.
4	Проект электроснабжения электроустановки (без согласований), от;	шт.		7500 р.
5	Проект электроснабжения электроустановки (c предварительными согласованиями), от;	шт.		12000 р.
6	Все согласования, сдача эксперту электросети/Энергонадзору с документами СРО, договор электроснабжения, абонентская книга, от;	шт.		50000 р.
7	Легализация незаконных подключений	шт.		80000 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

Монтаж электропроводки своими руками в деревянном доме и в квартире

В современном обществе невозможно представить дом без электричества, поэтому в каждой комнате требуется качественная электропроводка. Производство таких работ лучше всего доверить профессиональным электрикам, но и монтаж электропроводки можно осуществить своими руками. Для этого необходимо быть хорошо информированным в этом вопросе.

Разводка электрического кабеля

Монтаж электропроводки начинается с составления схемы расположения выключателей, проводов, розеток, счетчика и других приборов. Создав такой проект, вы сможете более точно рассчитать количество материала. В дальнейшем вам будет проще самостоятельно произвести монтаж электропроводки в соответствии с установленными нормами и ГОСТами. Схему рисовать рабочей не буду.

При составлении плана необходимо учитывать следующее:

1. Все элементы должны быть расположены в доступном месте для удобства их дальнейшего обслуживания. Распределительные коробки должны быть постоянно доступны для повреждений. Не рекомендуется устанавливать элементы электропроводки в труднодоступных местах.
2. Найдите выключатели на открытых площадках. Не загораживайте шкафы и другие предметы интерьера. Для того, чтобы включить свет, не нужно тянуться или наклоняться. Существующие на сегодняшний день ГОСТы не предъявляют серьезных требований к высоте установки, поэтому электрики советуют устанавливать выключатели на высоте 100 см от пола. Это несомненно добавит удобства.
3. Перед сборкой розеток необходимо предварительно продумать расположение электроприборов, чтобы в дальнейшем не возникало дискомфорта при использовании удлинителей. Установка розеток ближе 50 см к металлическим предметам запрещена. По нормам на 6 м² нужна одна розетка, естественно, на кухне их нужно больше. Для собственной безопасности при монтаже необходимо отступать от пола не менее 25 см.
4. Электрический кабель можно прокладывать в помещении сверху или снизу, с отступом 15 см от плинтуса или потолка. Линии должны быть размечены строго вертикально или горизонтально. Так как в деревянных домах делается наружная электропроводка, то необходимо заранее спланировать расположение карнизов. Все концы электролиний выводятся в распределительную коробку, в которой они соединяются между собой.

После подготовки схематического изображения линий электропередач можно приступать к самостоятельному монтажу проводки. Продумав мельчайшие детали, пора приступать к приобретению необходимого материала. Монтаж электропроводки своими руками в квартире также потребует создания схемы перед работой.

Материал для электропроводки в деревянном доме

Чтобы не бегать постоянно в магазин, чтобы купить необходимые для работы товары, следует сразу подготовить все необходимое. При наличии схемы это не сложно. Монтаж открытой проводки своими руками потребует больше материалов, чем закрытой. Так как дом построен из дерева, о внутренних линиях электропередач необходимо забыть. В любом случае особое внимание следует уделить качеству материала. Чем дешевле материал, тем больше вероятность, что он некачественный.

Для работы нам понадобится:

1. Инструменты с изолированными ручками, чтобы не получить удар током. Вам понадобится отвертка, плоскогубцы, молоток и острый нож, чтобы зачистить кабель.
2. Электрощит. Он изготовлен из пластика и металла. Для деревянного дома нужна металлическая решетка. Размер зависит от количества реле. В жилых домах в основном используют щиты до 12 мест. Оставьте 1 пустое место, если есть дальнейшие изменения в проводке.
3. Электрический кабель. Для того чтобы определить сечение кабеля, нужно знать мощность электричества в доме. Для деревянного дома подойдет ВВГ 3 х 2,5, где 3 — количество жил в кабеле, а 2,5 — его сечение. Вам нужно купить трехжильный кабель с жилой для заземления. Если в доме мощность больше, чем указано на маркировке кабеля, необходимо проложить двойную линию.
4. На количестве розеток и выключателей акцентировать внимание не нужно, так как в схеме все уже просчитано. Вам необходимо определиться с цветом и фактурой, которые подойдут к вашему интерьеру. В целях безопасности для деревянного дома лучше использовать элементы с керамическим основанием и латунными контактами. Разнообразие видов розеток и выключателей на рынке не оставит равнодушным даже самого заядлого дизайнера.
5. Монтаж электропроводки своими руками в частном деревянном доме потребует дополнительных вложений в кабельные каналы или плинтуса. Несомненно, эти элементы придадут интерьеру больше красоты, чем просто висящая проволока. В некоторых случаях будет необходимо поместить кабель в пластиковую трубку. Аккуратно провести кабель по дому можно и в гофре.
6. Необходимы распределительные коробки, в которых провода будут подключаться с помощью СИЗ (специальных клемм). Кабель можно соединить в скрутки и обмотать изолентой.
7. Счетчик. Лучше выбирать с хорошим классом точности – от 2,0 и выше. Счетчик электроэнергии может быть однотарифным и двухтарифным. Первый считает потребление электроэнергии всегда одинаковым, второй рассчитывает по двум тарифам: дневному и ночному. С точки зрения экономии второй вид будет более выгоден тем, что можно будет регулировать электроэнергию в зависимости от времени суток.
8. Также для монтажа потребуются саморезы, клипсы необходимого диаметра для гофры, дополнительный крепеж.
9. Так как для монтажа электропроводки своими руками в новостройке потребуется большое количество материала, все можно приобрести в одном месте оптом.

Безопасность при работе

При производстве любых строительных работ особое внимание необходимо уделять личной безопасности. Перед началом работы позаботьтесь о наличии средств индивидуальной защиты. Работать необходимо в каске и специальной плотной одежде. Монтаж электропроводки выполняется с обесточенными линиями. Если работа связана с электричеством, вам потребуются резиновые перчатки, способные предотвратить поражение электрическим током. Монтаж на высоте необходимо производить со страховкой на полностью исправных стендах. Не становитесь на неустойчивые ступеньки. К вопросу техники безопасности необходимо подойти со всей ответственностью.

Монтаж электропроводки своими руками в деревянном доме

Выделяют несколько основных этапов работ:

1. Прокладка электрических кабельных линий.
2. Монтаж распределительных коробок.
3. Установка розеток и выключателей.
4. Установка осветительных приборов.
5. Подключение экрана.
6. Вывод и установка контура заземления.

Прокладка электрических кабельных линий

Монтаж электропроводки своими руками в квартире может быть выполнен в плинтусах. Это полностью скроет провод от глаз. Особенно удобно монтировать кабель в цоколе под розетками. Линии электропроводки проложены в пластиковых трубах для обеспечения большей безопасности. Если необходимо осветить гараж, проводку можно сделать своими руками в гофре, так как в этом помещении эстетический вид особо не нужен.

Установка распределительных коробок

В местах, где от основной электролинии необходимо сделать ответвление для подключения розетки, ставится распределительная коробка. Она должна располагаться там, где удобно обслуживать. Внутри распределителя кабели соединяются между собой различными способами:

1. С помощью СИЗ. Один из самых простых способов. Для этого типа соединения каждый провод зачищают на 2-3 см, скручивают и насаживают на них СИЗ. В коробе концы укладывают так, чтобы они не соприкасались друг с другом.
2. Смешайте с вагами. Различия в количестве и сечении отверстий. Для монтажа каждый провод необходимо зачистить на 10 мм. Затем концы нужно вставить в отверстия до щелчка. Концы нужно отвести в разные стороны и уложить так, чтобы они не соприкасались друг с другом.
3. Конечно, самый дешевый способ — скрутить оголенные концы вместе и обмотать изоляционной лентой. Как и в предыдущих способах, здесь нельзя допускать контакта.

Установка выключателей и розеток

Монтаж электропроводки своими руками в деревянном доме осуществляется прямо на поверхность стены. Соответственно, розетки также крепятся к стене. Надежно закрепите, чтобы розетка не шаталась. Желтый или зеленый провод необходимо зажать в контакте заземления, а два других — в клеммах питания. Выключатели подключаются аналогично. Только в проводе, идущем к выключателю, может отсутствовать заземляющая жила. Для экономии провод, который идет на выключатель, можно взять двухжильный и с меньшим сечением.

Установка осветительных приборов

В последнее время для освещения жилых помещений все чаще используются светильники. Красивое точечное освещение добавит элегантности дому. Яркость можно регулировать с помощью специальных инструментов.

В большинстве случаев для освещения дома используют:

• Встраиваемые светильники;
• Счета-фактуры;
• ул.

Соедините светильники с желто-зелеными жилами. Каждое устройство имеет зажим для этого типа соединения. Светильники одной группы должны быть подключены параллельно.

Подключение щитка

Распределительный щит является основным элементом электропроводки всего дома. От того, как он смонтирован, зависит работоспособность и безопасность всей проводки в целом. В щитке должны быть установлены автоматические устройства, позволяющие обесточить группу простым нажатием кнопки. Для кабеля сечением 2,5 необходимо поставить реле на 25А. При любых нарушениях в работе машина сама отключит цепь, или по-простому будет биться. Электрические панели доступны в различных типах, бывают с прозрачными окнами или сплошными. По завершении установки каждая группа внутри щита должна быть подписана. Для этого в комплект большинства коробок входит специальная наклейка. Чтобы соединить сердечник с машиной, его необходимо очистить и вставить до щелчка в специальное отверстие. Это завершающий и самый сложный этап монтажа электропроводки в доме из дерева. Этому процессу нужно уделить особое внимание, так как неправильная последовательность соединения проводников может привести к короткому замыканию.

Монтаж контура заземления

Монтаж электропроводки своими руками в частном доме обязательно производится с выводом контура заземления на улицу. Для этого от здания отступают на небольшое расстояние и выкапывают траншею длиной 2,5-3 метра и глубиной около полуметра. На одинаковом расстоянии друг от друга необходимо вбить 3 стержня арматуры, которые соединяются между собой металлической проволокой. Затем в стену дома необходимо вбить металлическую основу, к которой нужно подвести провод от стержней и грозотрос. При забитом основании все эти провода должны быть соединены между собой. Если на крыше дома есть громоотвод, то провод от него также необходимо соединить с основанием. Выкопанную канавку следует засыпать песком, а верхний слой землей.

Открытая проводка

В городских условиях деревянные дома встречаются редко. В основном деревянные дома строят из дерева. Монтаж электропроводки своими руками на даче осуществляется так же, как и в деревянном доме. Так как деревянный дом пожароопасен, электропроводка должна быть открытой.

Способы прокладки кабеля в загородном доме:

1. Провод можно крепить к изоляторам, как это делалось ранее. В проволоке делается надрез между прядями и насаживается на ролик. Сегодня такой способ будет выглядеть неэстетично, если только не планируется ретро-дизайн.
2. Возможно крепление провода к скобам. В магазине представлен широкий выбор различных кабельных креплений. Есть скобы, которые прибиваются к поверхности маленькими гвоздями, а есть те, которые вставляются в просверленное отверстие.
3. Провод вставляется в гофру и крепится к стене клипсами. Сложность процесса зависит от длины провода, который необходимо засунуть в ПВХ-оболочку. Соответственно, чем дольше, тем сложнее. Для этого метода вам понадобится помощник.
4. На пластиковые трубы кабель достаточно легко. А доступ к кабелю будет практически закрыт для внешнего воздействия.
5. Металлические трубы защитят кабель от грызунов. В основном метод применяют в местах большого скопления крыс и мышей, например, на зерновых терминалах.
6. Через пластиковые коробки или широкие кабель-каналы. Когда сечение кабеля велико или необходимо проложить большое количество проводов, используют этот способ. Все провода уложены в коробку и стянуты жилами ПВХ, чтобы провода не рассыпались, а постоянно находились в плотном жгуте.
7. Укладка провода в кабель-каналах придаст аккуратный вид. Можно вырезать в дереве борозду размером с канал и вставить ее вровень со стеной, но это очень трудоемкий процесс.

Желательно, чтобы все элементы из ПВХ были негорючими. Прохождение кабеля или проводов через деревянные стены возможно только через заранее пробитый железный туннель. Итак, монтаж электропроводки выполнен своими руками. Фото, представленные в статье, могут быть полезны в будущем.

Электропроводка данного типа обычно выполняется в нежилых помещениях. Монтаж электропроводки в гараже также производится открытым способом.

В конце статьи

После завершения всех работ необходимо проверить работоспособность вновь проложенных линий. Для этого можно пригласить специалистов электролаборатории для производства всех необходимых замеров. Профессионалы в этой области выдадут заключение о правильности прокладки электропроводки в деревянном доме.

Электролаборанты должны:

• Проверить сопротивление изоляции и заземления;
• Измерение УЗО и контуров фаза-ноль;
• Для загрузки машин первичным током;
• Проверить работу всех систем электропроводки.

Цены на производство работ варьируются от 200 до 350 рублей за точку. К точкам можно вынести розетки, выключатели, коробки и другие элементы электропроводки. При обращении в фирму с вас возьмут не менее 300 рублей за один балл. Конечно, частники отнесутся к цене более лояльно. Окончательную цену легко рассчитать по схеме. В любом случае мастер, выполняющий работу, должен давать гарантию качества. Чтобы быть полностью уверенным в качестве проделанной работы, лучше всего попробовать сделать ее самостоятельно.

Как видно из статьи монтаж электропроводки своими руками не занимает много времени и сил. Но подходить к этому процессу нужно очень серьезно, и особенно к технике безопасности. Обратите внимание на каждую деталь, так как исправить это сложнее, чем сделать это нормально. Так как деревянный дом более уязвим с точки зрения пожара, необходимо позаботиться о безопасности. Не пренебрегайте требованиями, установленными нормативными документами. В этой статье освещены все нюансы монтажа электропроводки в деревянном доме. При определенных навыках выполнить всю работу не составит труда, а семейный бюджет сильно не пострадает. Многие заблуждаются, думая, что открытая проводка – это некрасиво. Если положить провод на плинтус, его вообще не будет видно, как и при закрытой проводке. Кабельные каналы также скроют это, не навредив прекрасному виду вашей комнаты. Главный плюс открытой проводки в том, что при любой неисправности ее можно сразу обнаружить и устранить.

Что нужно знать об электричестве в частном доме

Содержание

В связи с необходимостью снабжения жилья электроэнергией внутри помещения необходимо организовать электрическую сеть. Для этого прокладывается электропроводка и другие элементы для подключения, коммутации и освещения жилого помещения. Так как эта процедура не требует специальной подготовки, ее может выполнить любой желающий самостоятельно. Но сначала нужно разобраться, как монтируется электропроводка в доме своими руками, из каких этапов она состоит, и что нужно учесть. Особенно сейчас растет спрос на эту профессию, о чем свидетельствует популярность среди студентов службы помощи с академическими заданиями — https://eduboard.com/service/term-papers-writing-service по рефератам с работами на тему электрик.

Этапы монтажа электропроводки в доме

Весь процесс можно условно разделить на несколько этапов, последовательность которых позволит получить качественный результат и сэкономить время на выполнение соответствующих работ. Различают такие этапы монтажа:

1. Определение способа прокладки – наружная или наружная прокладка кабеля;
2. Составление схемы электроснабжения помещения;
3. Перенос составленной схемы непосредственно на стены;
4. Расчет сечения электропроводки;
5. Подбор наиболее подходящих элементов и материалов для монтажа;
6. Подготовительные работы по обработке стен и других конструкций к монтажу электропроводки, монтажу осветительных групп, автоматических защит и др. ;
7. Непосредственно монтажные работы;
8. Получение разрешения энергоснабжающей организации на подключение к ее сетям, при необходимости формирование новой точки подключения (при замене электропроводки на новую данная процедура не требуется).

Теперь подробнее рассмотрим каждый из этапов на практике.

Какой путь выбрать?

Из существующих вариантов прокладки кабельных трасс существует два способа монтажа по отношению к проводам – внутренняя и внешняя проводка. Внутренняя проводка подразумевает, что кабельные линии проходят внутри стен. Наружная электропроводка устанавливается на стены снаружи, при этом она может осуществляться как проводами, так и посредством защиты кабеля от механических повреждений.

Как создать электрическую схему?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников и линий электропроводки. Поэтому при ее составлении нужно учитывать схему разводки электроприборов в доме. Например, для домашней проводки актуальным будет расположение розеток возле телевизора, электроплиты, кровати и т.п.

Существуют двухмерные и трехмерные схемы подключения. Первый вариант самый простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жильца и на его копии отметьте точки подключения и количество розеток для каждой комнаты, распределительных коробок, проводов, выключателей и линий электропроводки.

Трехмерная модель – гораздо более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (разбивают стены, выполняют электропроводку и другие электромонтажные работы).

Разметка по месту

Для переноса данных схемы электропроводки на существующую стеновую конструкцию необходимо использовать измерительные инструменты (рулетка, уголок и т.п.), уровень, нитки и карандаш. Для этого отводится необходимое расстояние, согласно расстояниям, указанным на схеме, и наносятся соответствующие отметки на строительные конструкции (стены или потолок).

Разметку можно делать мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечить хорошую видимость и отсутствие лишних деталей. При наличии лазерного уровня эта процедура значительно упрощается.

Профессия электрика сейчас популярна среди молодых студентов. Службы поддержки диссертаций утверждают, что они становятся более популярными, чем когда-либо прежде. Поэтому по возможности привлекайте к этому делу молодых членов вашей семьи.

Какие элементы нужно выбрать?

Конструктивно электропроводка в доме может включать ряд элементов:

Провода – для прокладки в доме. В некоторых ситуациях для электропроводки можно использовать и алюминиевые провода. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по проводке, прибавляют мощность электроприборов, которые можно подключать, и к запасу прочности прибавляют 20-30%. На основании этого подбирается соответствующий участок вены. Сопротивление изоляции должно соответствовать характеристикам помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как они используются больше расчетной длины провода в точках подключения или вывода, а запас должен обеспечивать возможность переподключения.

Коробки соединительные предназначены для соединения различных участков электропроводки, разделения и разводки электросетей. Они делятся на модели наружного и внутреннего размещения, которые подбираются в соответствии с проектом. В зависимости от сечения проводов подбираются коробки с соответствующими размерами отверстий.

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышкой, размером отверстия и т. д. Также разные модели могут быть предназначены для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь исполнение с одной, двумя или тремя клавишами, поворотным механизмом или датчиком. Следует отметить, что некоторые выключатели оснащены делителем напряжения, что может повлиять на работу осветительных приборов.

Приборы осветительные – реализуются светильниками, люстрами, прожекторами, бра и др. Большое разнообразие обеспечивает выбор для установки в различных помещениях. По назначению можно выделить мощные осветительные приборы, маломощные, для ванной, кухни и т. д.

Устройства защитного отключения представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой проводки в доме от короткого замыкания и пожара с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать от поломки.

Приборы учета – контроль потребления электроэнергии. Их установка требуется при подключении нового электричества или если это предусмотрено проектом. По количеству фаз электросчетчики могут подключаться к трехфазной или однофазной сети.

Защитное заземление – должно быть предусмотрено для всех потребителей напряжением более 42 В.
