Подключение электромагнитного клапана: Полезные статьи » Установка электромагнитного клапана. Инструкция

Полезные статьи » Установка электромагнитного клапана. Инструкция

Перед установкой электромагнитного клапана необходимо проверить следующие параметры вашей системы и клапана:

• Температура рабочей среды
• Рабочее давление
• Максимальное давление (актуально во время технических испытаний трубопровода)
• Перепад давления на клапане
• Диаметр клапана и трубопровода – должны быть близки друг к другу иначе будет гидроудар
• Материал мембраны или уплотнение поршня – должны быть химически инертны с рабочей средой
• Класс защиты катушки (обычно IP65, но если требуется взрывозащита – то IP67)
• Тип клапана: нормально открытый, нормально закрытый или бистабильный
• Вольтаж катушки

Обычно информация о клапане размещается на электромагнитной катушке, в техническом паспорте изделия или на коробке изделия.

Подготовка трубопровода

• Перед монтажом клапана убедитесь, что трубопровод не находится под давлением и он остыл (волдыри на пальцах не самое приятное в жизни).
• Проверьте, что трубопровод очищен от грязи (ржавчина, окалина, органические отходы и т.д.), так как в противном случае это может привести к выходу клапана из строя (может порваться мембрана, засориться пилотный канал или поршень не будет герметично садиться на седло).

В случае выхода клапана из строя рекомендуется произвести демонтаж с трубопровода, разобрать его, прочистить пилотный канал сжатым воздухом и заменить мембрану. А так же, для предотвращения дальнейших выходов из строя поставить перед клапаном фильтр грубой очистки.

Установка электромагнитного клапана

• Рекомендуется устанавливать клапан в сухом и вентилируемом помещении. При установке на улице рекомендуется использовать навес или защитный короб, для избегания попаданий осадков на катушку.
• Катушка клапана нагревается во время использования. Поэтому клапан рекомендуется устанавливать с запасом свободного места вокруг него для охлаждения катушки, а так же для возможности смены вышедшей из строя катушки без демонтажа клапана с трубопровода.
• Большинство соленоидных клапанов можно использовать только в одном направлении потока. Направление потока указывается стрелкой на корпусе клапана, учитывайте это при монтаже.
• Трубы с обеих сторон клапана должны быть надежно закреплены, для избежания вибрации и выхода трубопроводной арматуры из строя.
• Рекомендуемое установочное положение клапана горизонтальное (катушкой вверх). Для клапанов прямого действия допускается вертикальная установка. Клапаны пилотного действия устанавливать вертикально запрещено (пилотный канал может не сработать – клапан или не откроется или не закроется).

Установка катушки

НИКОГДА не подавайте питание на катушку, если она не установлена на шток клапана. Это может привести к тому, что катушка сгорит. Установите катушку на шток клапана, закрутите сверху штока гайку, идущую в комплекте с катушкой. Перекручивать гайку не надо, она должна выполнять функцию стопора, чтобы катушка не шаталась и стояла в одном положении на клапане.

Установка DIN коннектора

• Клеймы 1 и 2 используются для подключения к источнику питания. Куда будет подключен “+”, куда “-” не принципиально. Заземление подключается к клейме №3.
• Внимание! Не используйте трубопровод в качестве заземления.
• Подключите коннектор к катушке. Убедитесь, что между катушкой и разъемом установлена резиновая прокладка, которая предотвращает попадание влаги и конденсата.
• Аккуратно закрутите крепежный винт.
• Расположите кабель так, чтобы капли (конденсата) не могли попасть по кабелю в разъем.

Первый запуск клапана

• Включайте электропитание только в том случае, если клапан установлен правильно. Обратите внимание, что в системе может присутствовать давление.
• Во время эксплуатации электромагнитная катушка нагревается – не прикасайтесь к ней.
• Сделайте несколько включений-выключений питания, проверьте, что клапан корректно открывается/закрывается.

Если клапан не работает должным образом, то этому могут быть причиной несколько фактов.

1) Неправильная установка клапана.

Отключите питание на клапане, демонтируйте клапан (проверьте, чтобы в системе не было давления и трубопровод остыл). Проверьте, что он был установлен в нужную сторону (по стрелке на корпусе)

2) Грязь в трубопроводе.

Разберите клапан и прочистите детали от грязи.

3) Недостаточное давление в системе. Это актуально для клапанов пилотного действия – прочитайте инструкцию к клапану и проверьте параметры рабочей среды в вашей системе. Клапанам пилотного действия необходимо избыточное давление минимум 0,5 бар. При самотёке они работать не будут.

4) Гидроудар. Гидравлический удар – типичное последствие высокого расхода и давления в трубах небольшого диаметра.

Есть несколько решений этой проблемы:

Увеличьте диаметр трубы, чтобы уменьшить скорость жидкости.
Уменьшите давление с помощью редукционного клапана (“после себя”) перед соленоидным клапаном.
Смягчите гидравлический удар с помощью гибкого шланга или компенсатора, установив их перед электромагнитным клапаном.
Используйте соленоидный клапан с более длительным временем открытия/закрытия.

Схема подключения электромагнитного клапана (ЭМК) Солекс

Электромагнитный клапан карбюратора (ЭМК) – исполнительное устройство системы экономайзера принудительного холостого хода (ЭПХХ), перекрывающее своей иглой, по команде блока управления ЭПХХ, отверстие в топливном жиклере системы ХХ.

Тем самым прекращая через нее подачу топлива на режиме принудительного холостого хода (ПХХ), либо после остановки двигателя. Установлен в крышке карбюратора Солекс на стыке воздушного и топливного каналов системы.

Разберемся как он подключен, чтобы в случае его выхода из строя (либо неисправности системы ЭПХХ) быстро найти причину и устранить ее.

На примере ЭМК карбюратора Солекс 21083, что ставится на двигатель 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099.

Схема подключения электромагнитного клапана (ЭМК) карбюратора Солекс?

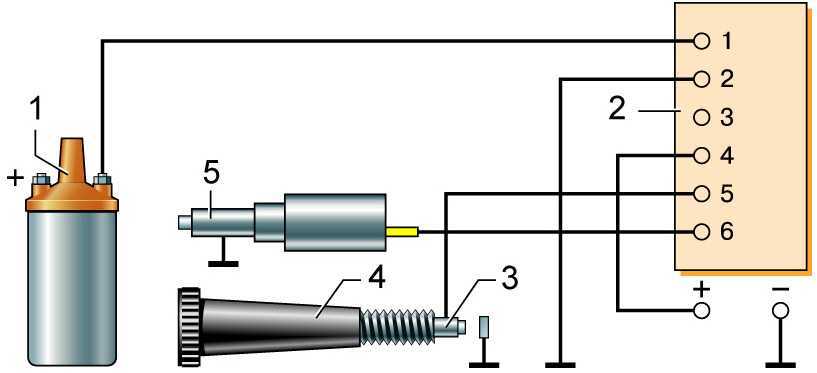

Схема подключения электромагнитного клапана (ЭМК) карбюратора Солекс 21083-1107010 на автомобилях ВАЗ 21083, 21093, 21099 с «высокой» панелью приборов и монтажным блоком 2114-3722010-60 (ножевые предохранители)

Описание работы ЭМК карбюратора Солекс 21083 согласно схемы.

С целью сокращения расхода топлива, снижения выброса вредных веществ в атмосферу на режиме принудительного холостого хода (ПХХ) полностью отключается подача топлива в цилиндры двигателя через систему холостого хода карбюратора (СХХ).

Принудительный холостой ход (ПХХ) – режим работы двигателя, при котором автомобиль движется с включенной передачей и не нажатой педалью «газа». Дроссельные заслонки карбюратора при этом полностью закрыты, частота вращения коленчатого вала выше оборотов холостого хода. Принудительный холостой ход наступает при сбросе «газа», переключении передач, движении «накатом» (под уклон).

Для определения наступления режима принудительного холостого хода блок управления ЭПХХ получает два сигнала.

1. Дроссельные заслонки закрыты.

Сигнал поступает от датчика-винта (винт регулировки «количества» топливной смеси). Его контакт касается ребра рычага на дроссельной заслонки первой камеры карбюратора («масса»), если она закрыта. На контакт надет наконечник провода, идущий к блоку управления.

2. Частота вращения коленчатого вала превысила 2000 об/мин.

Сигнал частоты вращения коленчатого вала приходит с вывода «К» катушки зажигания (импульсы в системе зажигания). Это первичная обмотка катушки.

Получив оба сигнала блок управления обесточивает электромагнитный клапан карбюратора и его игла запирает отверстие в топливном жиклере СХХ. Топливо через систему холостого хода не поступает.

Прекращение режима ПХХ определяется блоком если какое-либо из двух условий не выполняется (либо водитель нажал на педаль газа и разомкнул наконечник винта и рычаг дроссельной заслонки, либо обороты двигателя упали ниже 1800 об/мин). В результате блок управления возобновляет подачу топлива через СХХ подав напряжение на ЭМК (ЭМК втягивает иглу вовнутрь корпуса и открывает топливный жиклер СХХ).

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 с карбюраторами 2108 и 21081, «низкой» панелью приборов и монтажным блоком 17. 3722 (пальчиковые предохранители) электромагнитный клапан подключается аналогичным образом.

Еще статьи по электромагнитному клапану ЭМК карбюратора Солекс

— Признаки (симптомы) неисправности системы ЭПХХ Солекс

— Проверка и ремонт датчика-винта ЭПХХ (винта «количества») карбюратора Солекс

— Система холостого хода карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 Солекс

— Жиклеры карбюраторов Солекс
