Как подключить электроплиту самостоятельно

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

1. Подключение электроплиты в розетку

2. Подключение электроплиты к электрическому выводу

3. Подключение электроплиты на клеммник



Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом.

Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение.

Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.



Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

схемы подключения к однофазной, трехфазной сети

Электричество — дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть сделаны самостоятельно без привлечения специалистов. Например, подключить электроплиту можно имея лишь отдаленные представления об электричестве. Особенно, если розетка уже смонтирована. Все что остается — установить на шнур вилку и правильно его подключить к разъемам плиты. Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Только помните, что все работы производят при отключенном электропитании.

Содержание статьи

• 1 Схема и способы подключения
• 2 Электрические параметры и номиналы автоматов защиты
• 3 Провод и его параметры
• 4 Как подключить электроплиту к сети 220 В
  • 4.1 Подключение кабеля к электроплите
  • 4.2 Установка вилки
  • 4.3 Как определить фазу в установленной розетке
• 5 Подключение к трехфазной сети 380 В

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку.  Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

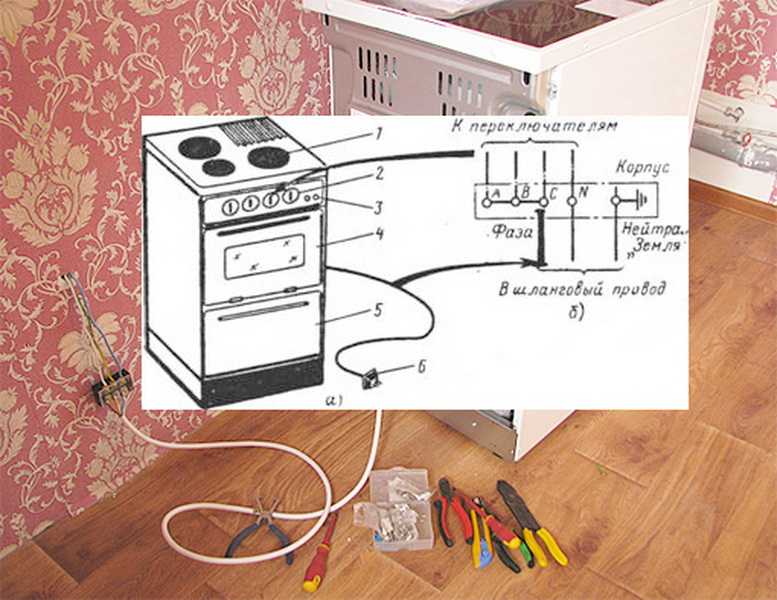

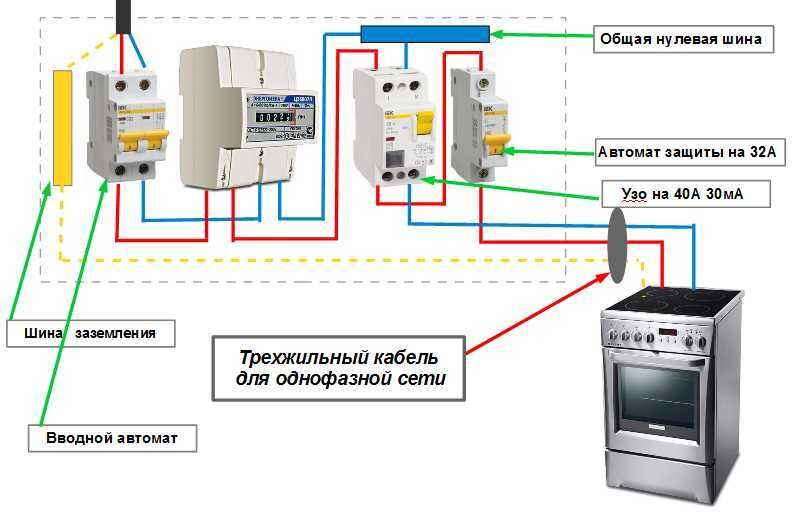

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и  защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Подключение электроплиты своими руками: пошаговая инструкция

Содержание:

• Процесс установки электроплиты
• Определяем мощность электроплиты
• Информация на приборной панели
• Установка печи в однофазную сеть
• Работа с трехфазной сетью
• Полезные советы как установить электроплиту в квартире:

Прежде чем что-то делать самому, нужно определиться, с каким типом печи вы будете работать. Электроплиты выпускаются в нескольких вариантах: керамические, индукционные, встроенные и другие. Также различаются типы горелок, встроенных в печь: экспресс-горелка, автоматическая горелка с белым кругом, обычная чугунная горелка. Когда вы выберете оптимальный для вас вариант и купите его, то уже можно приступать к подключению электроплиты.

Процесс установки электрической плиты

Что бы вы ни делали, самое главное правило при установке плиты – отключить электричество. Такая мелочь запросто может вылететь из головы, но последствия будут плачевны, если об этой мелочи вовремя не вспомнить.

Необходимые инструменты. Для завершения монтажа электроплиты рекомендуется приобрести некоторые инструменты, а именно:

1. Отвертка Предназначена для крепления проводов к клеммам.
2. Индикатор. Прибор проверяет, есть фаза в сети или нет.
3. Электрический зонд. Они ищут «нулевой провод».

Определить мощность электроплиты

Что делать дальше, если вы решили действовать самостоятельно? Узнайте мощность вашей электрической плиты.

Малогабаритные электрические плиты, имеющие мощность не более 3 кВт, правильно подключать с помощью вилки и розетки на ток 13А. Иногда требуются переходники и предохранители.

Если ток превышает 3кВт, то его следует подключать к радиальным цепям. Цепь — это провод, подключенный к распределительному щиту. Далее на расстоянии около 2 метров от плиты устанавливается соединительная колодка, соединяющая щиток и электроплиту.

Отдельно стоит сказать о щите. Самостоятельно проверьте те нормы, которые указаны в инструкции. Кабель должен иметь 3 жилы, а площадь сечения по меди должна быть не менее 4-6 кв.мм. Если это не так, то требуется замена. Ток должен быть примерно 40-50 ампер.

Обратите внимание на модель приборной панели и ее характеристики. При этом буква «L» — это фаза, буква «N» — ноль, соответственно, а земля — «PE».

Установка плиты в однофазную сеть

Если сеть однофазная, то правильно выполненная последовательность действий будет такой:

1. Устанавливаем и монтируем розетку с 3-мя контактами.
2. К проводу присоединяем вилку питания. Провод имеет 3 жилы, вилка имеет 3 контакта.
3. Провод подключен к электроплите и включен в розетку.
4. Электроплита установлена ​​по уровню.
5. Проверяем работу печки.



Работа с трехфазной сетью

1. Часто такая ситуация наблюдается в загородных домах. Как в этом случае подключить электрическую плиту? Заранее в стену встраивают выключатель, который содержит 3 полюса. Маркировка на крышке самой плиты, надписи на ней подскажут, как расположить розетку. В любом случае он должен располагаться горизонтально по отношению к стене. Далее делаем подключение по цвету проводов. Вы все сделаете правильно, руководствуясь принципом, что цвета должны соответствовать друг другу.
2. Необходимо купить розетку с таким током, при котором она будет максимально безопасно функционировать с печкой. Количество ампер, которое потребляет электрическая плита, рассчитывается по формуле: мощность плиты умножается на 1000 (то есть число просто переводится из киловатт в обычные ватты), а затем полученное значение делится на мощность сети. Напряжение.
3. Для того, чтобы сеть была загружена равномерно, в электрощите проложен медный пятижильный провод. Присоединяется к розетке и вилке с помощью кабеля «ПВС 5х2,5». Установленная на заводе перемычка между контактами 1,2,3 удалена. Они подключены к противоположным фазам L1, L2, L3. Ноль подключается к выводу N1, N2, а земля подключается к оставшемуся выводу PE.
4. Часто к электроплитам прилагается схема установки, где все правильно и правильно расписано. С ней будет намного проще разобраться, как подключить электроплиту самостоятельно.
5. Проверить еще раз работу печки.



Полезные советы по установке электроплиты в квартире:

• Не рекомендуется преждевременно выбрасывать упаковку. Если товар неисправен, это позволит вам обменять его.
• Осмотрите электрическую плиту, чтобы убедиться, что на ней нет царапин и сколов.
• Если в квартире старая электропроводка и там используются алюминиевые провода, их следует заменить на медные самостоятельно.
• От щитка к розетке проложен отдельный провод, предназначенный для подключения только электроплиты.
• Во избежание неприятных ситуаций при установке печи используйте под ноги резиновый коврик.

Как подключить электрическую плиту самостоятельно

Во многих многоквартирных домах отсутствуют газовые трубы, предназначенные для подключения газовой плиты. В качестве альтернативы предусмотрена отдельная электрическая розетка для подключения устройств, питающихся от сети. Если у вас есть квартира с этой схемой подключения устройства, то вам обязательно нужно знать, как подключить электрическую плиту. Конечно, эту работу лучше доверить профессионалу, особенно если раньше вам не приходилось устанавливать подобные устройства.

Сначала нужно выбрать место

Подготовка места

Прежде чем приступить к подключению электрической сети, следует сначала выбрать место для установки данного устройства. Чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке следует учитывать следующие рекомендации:

• для установки требуется место с ровной поверхностью. Важно, чтобы в процессе регулировки ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
• Длина провода должна быть оптимальной. Он должен обеспечивать возможность свободного перемещения устройства от стены без отключения;
• Необходимо учитывать, что устройство способно разогреваться до 100 градусов Цельсия. По этой причине его не следует устанавливать рядом с холодильником;
• если прибор будет встраиваться в конструкцию кухонного гарнитура, в первую очередь стоит защитить все поверхности из пластика. Дело в том, что при нагреве пластины могут деформироваться или расплавиться;
• если на кухне установлена ​​индукционная плита, то не ставьте рядом с ней другие электроприборы. Его электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению работы техники.

Основные требования

Подключение электроплиты должно осуществляться правильно, от этого зависит ее нормальное функционирование. Для этого необходимо соблюдать важные правила установки бытовых электроприборов. Если вы никогда не производили установку этих устройств, то лучше доверить эту задачу профессионалам. Дело в том, что при самостоятельной сборке можно лишиться права на гарантийное обслуживание в сервисном центре.

Перед началом процесса подключения устройства рекомендуется узнать индикатор питания. Стоит определить, к какой сети вы хотите подключить устройство. Обычно многие квартиры и частные дома оборудованы общей однофазной электросетью мощностью 220 В. В редких случаях встречаются линии с трехфазным устройством.

Для правильной установки устройств на трехфазные линии стоит соблюдать некоторые важные особенности при их установке:

• Некоторые модели настольных электроплит и индивидуальных духовок (например, Gorenje, Hansa) имеют номинальную мощность менее 3000 Вт. Эти устройства подключаются с помощью вилки и розетки на 13 А. Также для подключения можно использовать соединительное устройство, которое снабжено предохранителем; В продаже могут быть устройства
• с номинальной мощностью более 3000 Вт. Подключать их рекомендуется с помощью отдельной проводки, идущей непосредственно к электрощиту. Такой тип разводки называется радиальными сетями.

При подключении к сети 380 В розетка обычно не используется, это повышает уровень безопасности. Для этого удлините цепь питания, а также установите предохранитель. Но желательно предварительно проконсультироваться с опытным электриком. Он посоветует, нужно ли будет заменить традиционный мини-автомат на предохранитель.

Схема электрических соединений

Обязательно установите в электрощите отдельный автоматический выключатель с предохранителем, его также можно заменить имеющимся свободным блоком. Во время установки автоматического выключателя нужно убедиться, что предохранители трубчатые.

Также необходимо правильно подобрать размер сечения для подключения к радиальной сети. Может зависеть от типа плиты:

• для плит, которые работают с мощностью до 13,5 кВт стоит выбирать провод сечением 4 кв. мм;
• для плит мощностью до 18 кВт подходят провода сечением 6 кв. мм.

Таблица сечений проводников

Функцию защиты должен выполнять предохранитель на 30 А или автоматический выключатель на 32 А. Проводка подходит с трехпроводной структурой. Одна из жил должна использоваться для заземления.

Особенности подключения к радиальной сети

Если вам необходимо подключить изделие к сети с радиальным устройством, то следует действовать по определенной схеме. Она поможет сделать соединение своими руками. Для этого необходимо соблюдать важные рекомендации:

Токопроводящие элементы должны быть оснащены контактными пластинами

Как установить с помощью соединительных устройств

Подключить простую электрическую плиту можно с помощью соединительного устройства. Процесс выполняется двумя способами.

Схема подключения

Если вывод блока выключателя выполнен на запасной блок электрощита, важно правильно распределить провода при подключении:

• жила с красным оттенком должна быть присоединена к сам блок, являющийся фазой;
• черная жила должна быть подключена к нейтральной клемме;
• Кабель заземления должен быть подключен к клеммам, помеченным знаком заземления. Этот конец обычно отмечен желто-зеленым кембриком.

Есть еще один способ подключения. Делать это следует через механизм переключения, который снабжен предохранителем. Его крепление должно производиться возле электрощита. Все фиксируется винтами.

Кабели от прибора должны быть подключены к клеммам по следующей схеме:

• жила с красной изоляцией должна быть присоединена к фазе;
• черные элементы соединяются с элементами, обозначенными N;
• провод заземления должен быть подключен к клемме заземления; имеет желто-зеленый кембрик.

Счетчик подключен к автоматическому выключателю. Для этого потребуются два многожильных провода с двойной изоляцией. Размер секции должен быть 16 квадратных метров. мм. Допускается меньшее сечение – 10 кв. мм, но при этом соединение можно выполнить из тонких отрезков проволоки.

Провод с черной изоляцией подключается к клемме распределительного щита и выключателю с маркировкой N. Красные жилы должны быть присоединены к фазе с маркировкой L. Заземляющие элементы должны быть закреплены. Он должен состоять из провода с многожильным строением, он крепится к клемме в соответствующей зоне электрощита. У нее обычно есть батист с желто-зеленой окраской.

Как устанавливать разные схемы

При установке, при которой используется розетка, все достаточно просто. Для этого вам понадобится специальный кабель, который предназначен именно для подключения изделия. Он должен иметь на розетке специальный разъем, а также должен быть снабжен вилкой (РШ-ВШ). Он может быть предназначен для проводок со скрытым или внешним устройством.

Типы розеток и вилок

Стоит обратить внимание на то, что электроплиты могут иметь разное напряжение – 220 В и 380 В. Обязательно производитель бытового прибора должен указать тип схемы подключения, которая должна обеспечивать правильность подвода сетевых проводов к клеммам устройства. Иногда на поверхности задней стенки изделия имеется схематичное изображение, либо оно указано в инструкции.
