Подключение электрозвонка: Правильное подключение дверного звонка в квартире

75 фото идей схем подключения и идей по установке

Дверной звонок установлен практически во всех квартирах и загородных домах. Его эксплуатация проста и необходима для комфортной жизни. Но когда требуется установить это приспособление или произвести замену, могут возникнуть вопросы по выбору и подключению изделия.

Назначение и особенности работы

Электрический звонок предназначен для активизации сигнала, свидетельствующего о приходе гостя или посетителя, от двери в помещение квартиры или частного дома. Основным составным компонентом устройства является электромагнит. Его роль – подача сигнала.

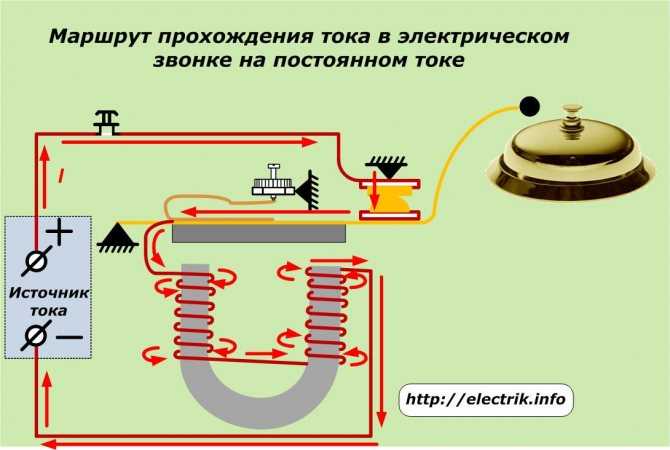

Принцип работы электрозвонка определяется соседствующим расположением магнита и якоря. Последний элемент состоит из жесткой пластины электрического типа и молоточка. Также вместе якорем установлен подвижный латунный контакт.

Если подача электричества не производится на плоскость магнита, то контакт находится в прижатом положении к винтовой зоне, присоединенной к первой клемме. Вторая подключена к катушке магнита, а вторая зона – с якорем.

Изменение состояния цепи возможно, благодаря функции самовыключения, обеспечиваемой магнитом. Когда кнопка нажимается, то происходит замыкание цепи, якорь движется по направлению к полюсу магнита. Молоточек начинает бить и звоночную чашку.

Латунный контакт отодвигается от участка по типу «винт», что приводит к размыканию сети. Ток перестает течь по катушке, и контакт магнита с якорем не имеет места. Пружиной производится сдвиг якоря от магнита с прижатием контакта к винту. Удары молоточка происходят при замыкающем цепь положении кнопки.

Разновидности устройств

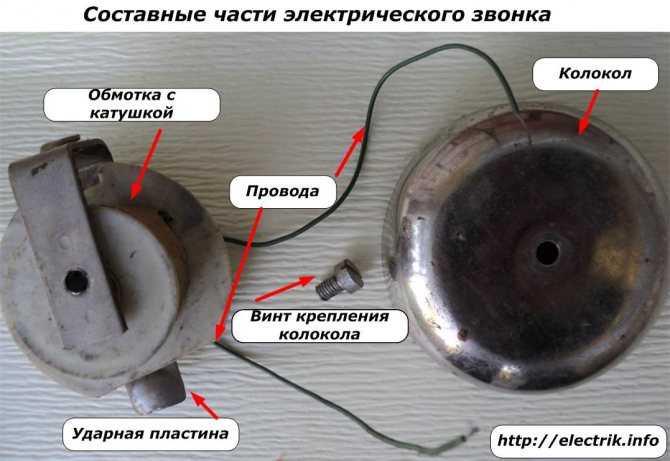

Дверные звонки состоят из двух компонентов – кнопки и блока, располагающегося внутри помещения. В последнем находится звонок электромеханического типа или плата с динамиком. В зависимости от способа связи составных элементов различают такие виды электрозвонков – проводные и беспроводные.

Проводные модели отличаются наличием связи между кнопкой и внутренней коробкой, обеспечиваемой проводами. Устройство подключается к сети с напряжением 220 В, хотя существуют модификации ориентированные на напряжение 12 В.

Беспроводные звонки работают за счет наличия радиосигнала. Они могут быть аналоговыми и цифровыми. Модели, использующие аналоговый радиосигнал более доступны по цене, но сам сигнал часто искажается, возникают помехи и ложные вызовы.

Цифровой вариант более дорогой, но при этом сигнал отличается стабильностью и минимальными деформациями. Поскольку разные фирмы ориентируются на собственную частоту, то искажений и ложных реакций не происходит.

Если вас интересует, какой электрозвонок лучше выбрать, то помните, что, например, беспроводной вариант отличается простотой монтажа, но для больших расстояний между кнопкой и принимающим блоком требуется более сильный сигнал.

По типу подключения такие модели могут иметь следующее исполнение:

• и блок, и кнопка питаются от батарейки;
• кнопка питается от аккумулятора, а внутренний блок – от электросети.

Помните, что у дешевых беспроводных моделей сигнал недостаточно стабилен, поэтому могут возникать проблемы в эксплуатации. Но зато устанавливать изделия с радиосигналом намного проще. А вот проводные модели требуют усилий по подключению, но работают более стабильно, хотя и зависят от электросети.

Также звонки могут быть квартирными и уличными. Для второго типа конструкции предполагается наличие герметичных кнопок с элементами защиты от пыли. Ставить их целесообразно под навес.

Особенности монтажа

В процессе выбора устройства надо определиться с технологией, как подключить электрозвонок своими руками. Но в зависимости от типа устройства существуют некоторые особенности.

Подключение проводной конструкции

Кнопка ставится на небольшом расстоянии от двери – достаточно 100-150 мм. Высоту можно подобрать индивидуально – стандартно 1400-1600 мм или немного ниже. Внутренний блок размещается вблизи дверного проема, но целесообразно его подвешивание для более компактного расположения.

Для подключения необходимо проделать отверстие в дверной коробке или непосредственно в стене. Через него будут прокладываться провода от кнопки к внутреннему блоку.

Подключение может производиться, например, при помощи двужильного кабеля с сечением 0,5-0,7 мм2. Материал жил необходимо подбирать в соответствии с параметрами остальной проводки – медный или алюминиевый.

На кнопку следует завести провод фазного типа. На фото электрозвонка можно увидеть особенности такого подключения. Со второй клеммы его направляют к соответствующему проводку внутренней коробки. На второй провод подключается ноль от распредкоробки.

При наличии клеммы для заземления и проводника соответствующего цвета, они соединяются. Если клемма отсутствует, а вы выбрали провод с таким проводником, то его надо заизолировать.

Монтаж беспроводных аналогов

Схема подключения электрозвонка данного типа еще проще. Особенно если оба элемента запитаны от батарейки. Для этого достаточно закрепить кнопку и внутренний блок на стене при помощи саморезов или двустороннего скотча.

Когда внутренний блок питается от сети, то возможны два варианта:

• при наличии вилки ее надо просто включить в розетку;
• если вилки нет, то провода от блока соединяются с проводками распаечной коробки.

Как видим, электрозвонок имеет простую конструкцию и не требует особых усилий при подключении. Необходимо заранее определиться с предпочтительным типом устройства и качественно его установить.

Фото электрозвонков

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Конструкция и монтаж проводного звонка – Справочник электрика

Акции

Популярные электротовары

Кабельная стяжкa нейлоновая 300 x 3,6 мм белая упаковка 100 штук REXANT

Арт. 07-0300 Код товара: 50610

Отзывы

Лампа светодиодная А60 9,5 Вт 200–240 В E27 855 лм 2700 K теплый свет REXANT

Арт. 604-001 Код товара: 41251

Отзывы

Труба гофрированная ПВХ легкая 16 мм с зондом бухта 100 м цвет серый DKC

Арт. 91916 Код товара: 10322

Отзывы

Крепеж, клипса крепления трубы 20 мм серая 100 шт. ДКС (DKC)

Арт. 51020 Код товара: 10326

Отзывы

Розетка с заземлением 16А механизм белый AtlasDesign Schneider Electric

Арт. ATN000143 Код товара: 20624

Отзывы

LED лента 220В, 13*8 мм, IP67, SMD 5050, 60 LED/m теплый белый (3000 K)

Арт. 142-106 Код товара: 40705

Отзывы

Термоусадка 2,0 / 1,0 мм черная 1 м REXANT

Арт. 20-2006 Код товара: 10724

Отзывы

Коробка подрозетник с/у в бетон 68х45 Schneider Electric  (200/3600)

Арт. IMT35100 Код товара: 10136

Отзывы

Алкалиновая батарейка AA/LR6 “REXANT” 24 шт

Арт.

Отзывы

Самонесущий изолированный провод СИП-4 2×16,0 мм² для воздушных линий электропередач ГОСТ

Арт. 01-8890-2 Код товара: 11161

Отзывы

Кабель греющий саморегулирующийся PROconnect SRL16-2, неэкранированный, 16 Вт/1 м

Арт. 51-0624 Код товара: 30098

Отзывы

Силовой кабель ВВГ-Пнг(А)-LS 3×2,5 мм² для ремонта и строительства ГОСТ Брянск-кабель

Арт. 01-8272-99 Код товара: 11154

Отзывы

Наши видео

Все видео

Новости 1 – 4 из 37
Начало | Пред.  | 1 2 3 4 5 | След. | Конец

Самые популярные товары

Арт. 13-1222 Код товара: 60679

Тестеры

Отзывы

Тестер с генератором сигнала MS6810 MASTECH

Арт. 143-101-3 Код товара: 40718

Блоки питания и контроллеры

Отзывы

Контроллер LED RGB Инфракрасный (IR) 12V/6A Neon-Night

Арт. 215-006

Отзывы

Гирлянда Сетка, 2х2х1. 5м, свечение с динамикой, черный ПВХ, 136 LED, 220В, теплый белый

Арт. 305-231

Отзывы

Гирлянда Нить, 10м, с эффектом мерцания, белый ПВХ, 24В, желтый

Арт. 303-216

Отзывы

Гирлянда Роса с трансформатором теплый белый IP44 30м 300LED Neon-Night

Все товары Звонки дверные

Цепь проводки отеля – Цепь индикатора звонка для Hotelling

используется там, где звонок и зуммер необходимы для управления из разных мест. Схема индикатора звонка также известна как схема отеля, в которой электрический звонок управляется более чем из одного места.

В сети отеля звонок может управляться гостями из разных мест, например, из комнаты.

• Связанное руководство по электромонтажу: электрическая схема общежития и работа

С его помощью можно найти точное место и комнату, где гостю требуется помощь обслуживающего персонала. Когда гость нажимает на кнопку, на пульте администратора и обслуживающего персонала начинает светиться указанный индикатор с номером комнаты и звонить колокольчик. Посещенная комната затем посещает точную комнату, указанную индикаторной лампой, где они обращаются за помощью.

Содержание

Ниже приведена основная проводка гостиницы или цепь индикатора звонка.

В этой схеме есть один недостаток, как будто в кладовой никого нет, Они не смогут узнать, кому нужна помощь, из какой комнаты? По этой причине усовершенствованная схема электропроводки отеля может быть выполнена с помощью 2-х НО (нормально разомкнутых) контактных блоков 230 или 120В на одну кнопку, 2-х НО (нормально-замкнутых) кнопок на 1 номер, Катушка реле 230В или 120В (НО) и 1,5мм 2 провода для фазы и нейтрали.

Таким образом, когда гость нажимает кнопку, лампочка индикатора и звонок будут звонить до тех пор, пока кто-нибудь на стойке регистрации не выключит звонок и лампу индикатора, нажав кнопку, установленную на панели управления. Таким образом, он гарантирует, что кто-то в кладовой знает и собирается посетить гостя в указанной комнате.

Вот еще одна схема индикатора звонка для гостиницы.

• Прежде всего, выключите главный выключатель, чтобы убедиться, что основное питание отключено.
• Подсоедините нейтральный провод непосредственно от выключателя к первому контакту электрического звонка или зуммера.
• Подсоедините все нижние клеммы кнопочных переключателей к линейному (фазному или току) проводу от соответствующего автоматического выключателя.
• Соедините верхние клеммы кнопочных выключателей с первой клеммой контрольных ламп или лампочек.
• Вторые выводы всех лампочек указателей поворота соедините общим проводом и подключите их ко второму выводу электрического звонка.
• Выполните надлежащее заземление и заземление в соответствии с местными кодами.

Сопутствующая проводка: Схема проводки Godown — Цепь проводки туннеля и работа

Схема индикатора звонка, используемая в отелях и ресторанах, где звонок и лампочки разных цветов или присвоенный номер лампам настраиваются на панели, установленной в стойке регистрации и на стойке регистрации. Контрольные лампы и звонок управляются из разных мест с помощью кнопочных переключателей.

Например, когда гость нажимает кнопку в комнате 1, цепь замыкается, что приводит к включению индикаторной лампочки и звонку звонка. Таким образом, обслуживающий персонал знает точную комнату (определяемую присвоенным номером или цветом ламп) и соответственно управляет им.

Цепь следует указанной выше последовательности для других комнат, т. е. нажатие любой кнопки замыкает цепь, звонит звонок и начинают светиться лампочки.

Работу электрической схемы отеля можно понять из следующих анимированных gif и видео.

Вы можете использовать вышеуказанную схему во многих комнатах и ​​управлять звонком из многих мест. Просто добавьте кнопочные переключатели и подключите их к звонку и соответствующим индикаторным лампам.

Видео:

Примечание. Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Связанный пост:

• Схема лестничной электропроводки и ее работа
• Как управлять одной лампой из двух или трех мест?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять одной лампочкой из шести разных мест?
• Что такое промежуточный выключатель, его конструкция, работа и использование в электропроводке
• Как подключить переключатели последовательно?
• Как подключить переключатели параллельно?
• Как подключить лампы последовательно?
• Как подключить лампы параллельно?
• Какая лампочка светится ярче при последовательном и параллельном соединении и почему?
• Еще больше схем и руководств по установке домашней электропроводки

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Q18 Нарисуйте аккуратную и маркированную схему электрического звонка и опишите его работу.

Перейти к

• Объективные вопросы
• Вопросы с короткими/длинными ответами

• Физические величины и измерения
• Движение
• Энергия
• Световая энергия
• Нагревать
• Звук
• Электричество и магнетизм

Главная > Селина Солюшнс Класс 7 Физика > Глава 7. Электричество и магнетизм > Упражнение: Вопросы с короткими/длинными ответами > Вопрос 18

Вопрос 18 Вопросы с короткими/длинными ответами

В18) Нарисуйте аккуратную схему электрического звонка и опишите его работу.

Ответ:

Решение:

Колокол работает по принципу работы электромагнетизма.

При включении переключателя цепь замыкается, и ток начинает течь через U-образный электромагнит, который создает магнитное поле в сердечнике. Это притягивает железную арматуру.

Когда якорь движется к электромагниту, молоток ударяет в гонг и звонит колокол.

При движении якоря к электромагниту контакт с регулировочным винтом разрывается, что разрывает замкнутую цепь и прекращает ток. Теперь, когда нет тока, нет и электромагнетизма, и якорь возвращается в исходное положение. Это замыкание и размыкание цепи электромагнита продолжается до тех пор, пока кнопка остается нажатой.
