Как подключить генератор к электрической сети дома, на даче. Инструкции, видео, фото.

Для обеспечения бесперебойного снабжения электрической энергией определенного объекта необходимо использовать генераторы.

Большинство людей не знает, как подключить генератор к электрической сети дома, на даче, однако именно от правильности подключения зависит долговечность и эффективность оборудования. Легче всего подключить бензиновую или дизельную электростанции, а вот газовые варианты намного сложнее.

Особенности подключения

Перед тем, как подключить генератор к электрической сети дома, на даче, необходимо решить три главных задачи:

• Найти наиболее оптимальное место для установки генератора, чтобы обеспечить максимальную безопасность;

• Оценить, нужна ли для стабильной работы генератора автоматика, которая может быть защитной или управляющей;

• Внимательно просчитать мощность, которая нужна будет для поддержания всех устройств, нуждающихся в электроэнергии. Это очень важный параметр, так как именно от него зависит долговечность и стабильная работа электрической станции.

Теперь, когда все данные проблемы решены, можно задаваться вопросом, как подключить генератор к электрической сети дома, на даче. Четкое следование инструкции и фото поможет разобраться в особенностях установки электростанций и обеспечить их эффективную работу. При организации подключения следует принимать во внимание тот факт, что использование автоматики обойдется намного дороже, чем ручного управления, особенно из-за того, что придется принимать меры по защите электропроводки.

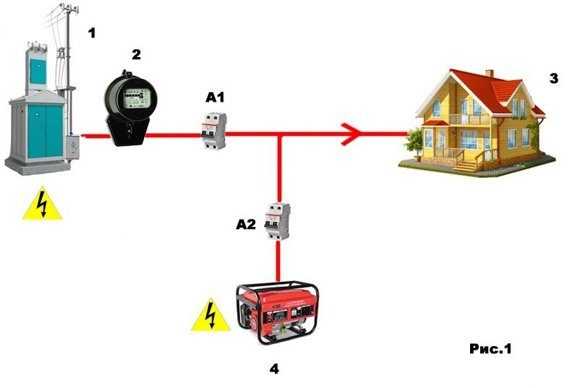

Большинство современных схем подключения не включают в себя счетчики. Дело в том, что практически везде оборудование для учета приборов располагается за территорией самого участка. В соответствие с подобной схемой установки генератора к домашней сети, он способен гарантировать резервное электроснабжение при переключении.

Переключатели на схеме бывают следующих видов:

• С полностью ручным управлением и несколькими положениями рубильника, одно из которых используется для стабилизации напряжения;

• Полуавтоматический контроль, особенность которого заключается в наличие реле для возобновления питания. Такой переключатель редко используется для того, чтобы запускать электростанцию;

• Автоматическое управление, когда запуск и остановка работы генератора происходят без участия пользователя.

Таким образом, это все варианты, как подключить генератор к электрической сети дома, на даче. Даже видео инструкции не нужны, так как процесс достаточно простой и понятный. Однако, следует принимать во внимание тот факт, что подобная система подключения генератора не способна гарантировать бесперебойное питание нагрузки. Поэтому лучше всего обратить внимание на следующую фото-схему подключения генератора:

Среди преимуществ данного способа можно выделить следующие:

• Гарантировать бесперебойное электроснабжение нагрузки;

• Обеспечить электроснабжение даже в случаях длительного отключения централизованного электричества;

• Дает возможность переключить в ручной режим контроль резервов;

• Отличается стабильной работой даже при перепадах напряжения на внешней линии.

Пристальное внимание при использовании данной схемы подключения нужно обращать на то, какая именно мощность необходима для обеспечения устройств в доме энергией. Идеальным вариантом считается, если генератор работает на 70-80% от своей мощности. Если устройств слишком много, то можно принимать во внимание только расчетную мощность самых энергопотребляющих. При необходимости гарантировать электроснабжение для важных приборов, придется внести некоторые корректировки в схему включения линий.

Среди критически важных устройств можно выделить лампочки для освещения цокольного этажа, автоматику топочного котла, морозильные камеры или холодильник, в зависимости от того, что именно используется. Если установленная печь – электрическая, то нужно обдумать и электроснабжение данной печи или микроволновки, которая потребляет намного меньше энергии.

Например, можно использовать источник бесперебойного питания, благодаря которому можно отказаться от установки полной автоматики. Лучше всего настроить схему таким образом, чтобы питание проводилось благодаря ИБП. Такой способ сможет обеспечить бесперебойность и стабильную работу электричества. Например, именно такой способ используется в случаях, если необходимо провести питание для центров обработки данных, которые характеризуются наличием множества серверов и других устройств, нуждающихся в постоянном электроснабжении. Сегодня стоимость ИБП и системы автоматического управления настолько доступная, что их можно устанавливать даже в загородных домах. Особые бесшумные генераторы сегодня дают возможность обеспечить комфортное пользование даже в домашних условиях.

Не имеет значения, как подключить генератор к электрической сети дома, на даче. Главное, чтобы он был установлен в цепи после счетчика. В противном случае, придется платить за энергию, выработанную на своем генераторе.

Если Вы не уверены в своих силах по созданию и подключению генератора, лучше воспользоваться услугами специалистов, в результате чего Вы получите:

• Новую и эффективную схему подключения генератора к электрической сети дома;

• Особенности размещения оборудования, включая саму электростанцию, ИБП и другие приборы для обеспечения стабильной работы;

• Официальный документ, который позволит не переживать из-за энергетиков. Они часто проводят проверки на предмет хищения энергии.

Следует обратить внимание на то, что даже если подключение выполняли Вы сами на основании фото или видео инструкции, то все равно нужно предоставить отчет в местный орган энергосбыта о том, что были внесены определенные изменения в электрическую схему.

Таким образом, теперь Вы знаете, как подключить генератор к электрической сети дома, на даче. Только правильная установка может гарантировать стабильную и эффективную работу оборудования.

В нашем магазине представлены генераторы для дома и дачи всех ведущих производителей:

Генераторы Daewoo (Дэу) – хорошая производительность, надежность, стабильность.

Генераторы HYUNDAI (Хундай) – высочайшее качество, стабильная работа.

Генераторы Mitsui Power ECO (Митсуи Повер) – собираются в Гонконге – высокотехнологичное оборудование.

Генараторы DDE (ДДЕ) – эргономичность, надежная работа, экономичный расход топлива.

Генераторы DEMARK (Демарк) – профессиональный двигатель, легкий запуск.

Генераторы Hitachi (Хитачи) – длительный период службы.

Генераторы AL-KO (Алко) – производятся в Германии – надежность и невысокая цена.

Купить генератор для дома и дачи в Москве можно быстро и по доступной цене в нашей компании «Румпель». Звоните – 8 (499) 391-97-24!

В компании предусмотрена привлекательная система скидок, акций.

Оплатить продукцию можно как вам будет удобно:
• наличными;
• через Pos-терминал;
• безналичным путем.

Если надежный генератор электричества нужен срочно, а указанной суммы не хватает, оформляем кредит или оплату частями.

Как подключить генератор к сети дома — схема и порядок работ

Содержание:

Электроэнергия, хотя и вырабатывается на крупных электростанциях, которые работают без остановки, но, тем не менее, иногда пропадает. Погода вносит свои коррективы во многие процессы. В том числе и в электроснабжение. Причем для поселений вне городской черты они наиболее чувствительны. И когда на даче или где-нибудь в деревне с приходом непогоды пропадает свет, цивилизация вдруг исчезает. Но чтобы не испытывать проблем с отключениями электричества, нужен резервный генератор. О его подключении и расскажем далее.

Выбор наилучшего варианта схемы

Электросеть 220 В поступает в современные частные дома и дачи через счетчик электроэнергии, расположенный вне помещения. Но главный распределительный щит обычно устанавливается в помещении. Электрогенератор также располагается либо в доме, либо в подсобном помещении.

По этой причине надо в первую очередь выбрать оптимальный вариант его подключения:

  1. По месту установки электросчетчика.
  2. По месту расположения электрического щита.

В каждом из этих вариантов надо использовать такую схему, в которой питающие напряжения электросети и генератора надежно разделяются и ни в коем случае не соединяются встречно. Вариантов такой схемы может быть несколько. Современные системы автоматического управления выпускаются для решения, в том числе и управления генераторами. Они обеспечивают после пропадания напряжения их автоматический запуск и безопасное присоединение к домашней электросети.

Схемы с АВР

Под управлением микроконтроллера по заданной программе коммутаторы автоматически выполняют все необходимые переключения. Как результат — не надо задумываться о необходимости что-либо включать-выключать вручную и делать это. Автоматика все сделает за человека. Но за деньги.

Причем из всех вариантов сумма получится самой большой. Автоматика — дорогое удовольствие. Кроме того, подобная схема легко реализуема только одновременно с построением домашней электросети.

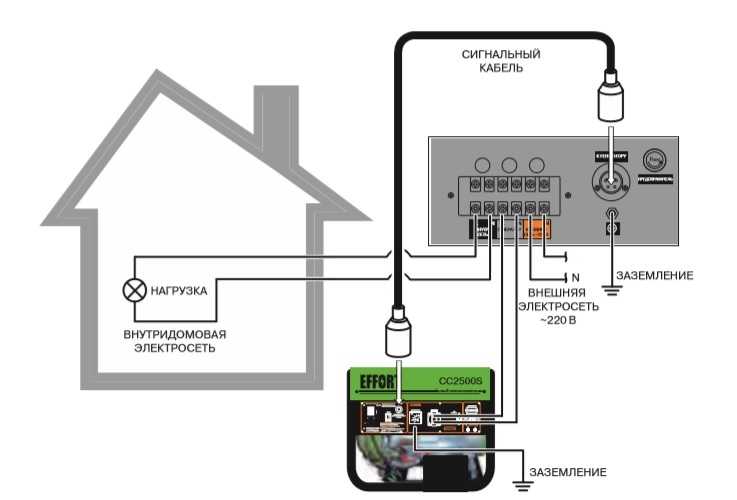

Если решено применить полностью автоматическое переключение домашней сети на питание от электрогенератора, потребуется блок автоматического ввода резерва (АВР). Он должен настраиваться на приоритет основной электросети. Пример такого блока показан далее на изображении.

Блоки АВР в отдельном настенном боксе Схема домашнего электроснабжения с резервным генератором и АВР

Практическая реализация такой схемы тем проще, чем короче провода и кабели, соединяющие ее элементы. Поэтому рекомендуется продумать размещение элементов схемы заранее. При этом не забыть о заземлении, для которого также предусматривается определенное место.

В руководстве по эксплуатации обязательно изложены рекомендации о том, как делается заземление генератора. Полная автоматизация перехода на электропитание от генератора неразрывно связана с его конструкцией.

Пример инсталляции заземления электрогенератора

Такая мини-электростанция конструктивно делается по аналогии со стартером автомобиля. В ней обязательно присутствует аккумулятор для питания электродвигателя, вращающего двигатель внутреннего сгорания. Если применена мини-электростанция, которая запускается только вручную, эта операция — единственная, которую необходимо выполнить после отключения основной питающей электросети. Также вручную придется отключить электростанцию и после восстановления централизованного электроснабжения.

Схема полностью автоматического резервирования электропитания трехфазной домашней сети

Переключение вручную как минимум дешевле…

Когда электросеть уже существует и к ней надо присоединять автоматику для управления электрогенератором, возникают трудности, которые с трудом преодолеваются. Поэтому при доработке домашней электросети лучше выбрать схему с ручным переключением. Для этого в уже эксплуатируемом электрическом щите используется вариант с установкой перекидного рубильника. Лучше всего применить компактные модели этого коммутатора. Некоторые из них показаны далее на изображении.

Перекидные рубильники от фирмы ABB

Но их можно использовать только в том случае, когда к электрощиту либо уже были проложены все необходимые для этого кабели, либо их можно проложить в уже сложившихся условиях. И, конечно же, на дин-рейке необходимо место для размещения рубильника. А еще уточним, что такой рубильник относится к дорогим коммутаторам. Поэтому, исходя из цен, вместо него можно порекомендовать рубильник классической конструкции, показанный на изображении далее.

Коммутатор с рубильником

Этот коммутатор устанавливается между электросчетчиком и распределительным щитом. Где именно — определяется в каждом конкретном случае. Но самое главное при выборе коммутационного оборудования то, что не имеет смысла вкладываться в дорогие комплектующие изделия. Резервное электропитание работает случайным образом и наиболее часто кратковременно. Резервные коммутаторы совершают незначительное число переключений. То есть они изнашиваются минимально. Поэтому простейший вариант — это схема с перекидным рубильником.

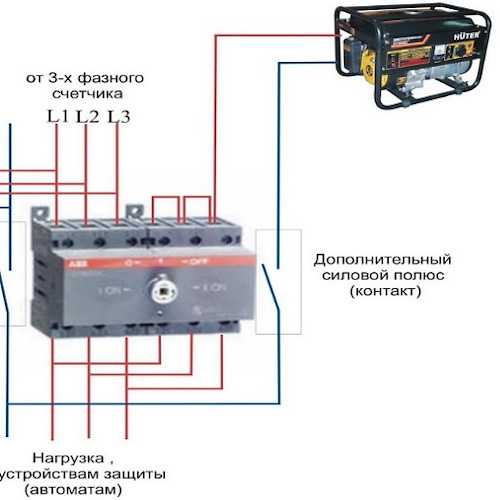

Схема с перекидным рубильником (3 фазы с общей нейтралью)

Переключатели обязательны к использованию

Наличие отдельного коммутатора, несмотря на то, что он будет нечасто использоваться, сделает схему электроснабжения дома безопасной как для пользователей, так и для оборудования, присоединенного к электропитанию. Хотя самое простое решение — это обычная розетка, через которую можно запитать всю домашнюю сеть. Тем более что подключение к электрогенераторам тоже выполняется через розетки, установленные на их корпусе. Однако все зависит от мощности электрогенератора.

Если его мощность более 2–3 кВт, обычная розетка может перегреться и прийти в негодность. Но и более мощные контакты решат проблему лишь отчасти. Для оптимальной схемы необходимо аварийное отключение нагрузки. Также будет велика вероятность того, что при подаче сетевого напряжения получится встречное соединение генератора и питающей электросети. А это может привести к порче электрогенератора.

Перекидной рубильник, хоть и не автоматический, в одном из трех своих положений перенаправит потребителей на электрогенератор. Причем никогда не получится встречного соединения, поскольку это физически невозможно в этом рубильнике. В среднем положении домашняя электросеть получается обесточенной. Даже при работающем электрогенераторе и наличии напряжения в электросети можно без проблем переключаться между этими двумя источниками электроэнергии.

Подключение реверсивного рубильника в однофазной электросети

Синий провод сети и генератора (см. изображение выше) надо пропустить через контакты автоматических выключателей. Для сети и для электрогенератора нужен свой отдельный автомат-выключатель. В схеме подключения генератора обязательно должен присутствовать заземляющий контур или заземление из трубы или стального профиля длиной от 2 метров. Хороший вариант заземления — труба скважины для воды.

Если дом присоединен к трехфазной сети, а электрогенератор однофазный, рекомендуется схема, показанная далее.

Схема соединения однофазного электрогенератора с трехфазной домашней сетью

В заключение дадим собственные рекомендации по выбору схемы подключения генератора. Еще раз напомним, что начинать строить такую схему надо со статистики отключений электроэнергии в конкретном месте. Ручное переключение на электрогенератор дешевле. Также более дешевым вариантом является использование источников бесперебойного питания для конкретного оборудования.

Электрогенератор наиболее эффективен при отоплении электричеством, когда отключения регулярны и продолжительны.

Похожие статьи:

  • Линии электропередач их характеристики и классификация
  • Измерение сопротивления петли фаза – ноль
  • Что такое однолинейная схема электроснабжения и как ее нарисовать?

Подключение генератора к сети загородного дома

В зависимости от модели устройства автономного электроснабжения и схемы ввода щита подключение генератора к сети загородного дома может незначительно отличаться в деталях. Известны отличия ручного запуска от автоматического, нюансы подключения одно- и трехфазных генераторов, но в целом при минимальных навыках работы с электрическими схемами все можно сделать самостоятельно. Ну а если понять принципы работы электромагнитного пускателя и реле, то можно настроить автозапуск и обычный генератор, который в другом случае пришлось бы постоянно включать ключом.

Содержание:

  1. «Аварийные» способы подключения и их недостатки
  2. Генератор автозапуска своими руками
  3. Автозапуск генератора через блок АВР
  4. Разница между однофазным и трехфазным подключением
  5. Заземление

«Аварийные» способы подключения и их недостатки

Обычно «пожарные» способы применяют в тех случаях, когда по каким-то причинам напрямую использовать генератор невозможно – включить его в домашнюю сеть нужно срочно, а времени нет смонтировать отдельную схему подключения.

Специалиста отличает от простого обывателя, в том числе, знание причин запретов – именно это позволяет им в нужные моменты обойти: сделать что-то не по правилам, а получить желаемый результат. Только не забывайте банальности – электричество не прощает ошибок, а значит, нужно просчитывать свои действия на несколько шагов вперед, чтобы исключить все возможные накладки.

Подключение через розетку

Самый распространенный из «пожарных» способов подключения генератора к дому – это банальное включение его в розетку, для чего покупается или изготавливается самостоятельно «переноска» с вилками на концах.

Категорически не рекомендуется использовать этот метод, но простота использования раз за разом подкупает многих владельцев генераторов малой и средней мощности.

Принцип использования такого подключения становится понятен, если посмотреть стандартную схему домашней электропроводки. Действительно, если к одному из выходов подключить источник тока, то напряжение появится на всех участках цепи.


1. Вводный станок. 2. Электросчетчик. 3. Генератор. 4. Раздаточная машина. 5. Розетки.

Недостатков у этого способа не так много, но о них нужно помнить, чтобы не испортить генератор.

1. Перегрузка провода .

На этот момент можно не обращать внимания, если вы используете генератор мощностью до 3 кВт. Линии розеток стандартно соединяются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальный ток 16 ампер. Согласно таблице отношения сечения кабеля к силе тока, которую они могут пропустить, даже алюминиевые провода (уже запрещенные к прокладке) такого сечения свободно выдерживают мощность до 3,5 кВт.

Сечение жилы кабеля, мм 2 Диаметр жилы кабеля, мм Медная жила Алюминиевая жила
Ток, А 9006 3 Мощность, кВт при напряжении 220 В Мощность, кВт при напряжении 380 В Ток, А Мощность, кВт при напряжении 220 В Мощность, кВт при напряжении 380 В
1 1,12   14 3,0 5,3
1,5 1,38 15 3,3 5,7
2,0 1,59 19 4,1 7,2 14 3,0 5,3
2,5 1,78 21 4,6 7,9 16 3,5 6,0
4,0 2,26 27 5,9 10,0 21 4,6 7,9
6,0 2,76   34 7,7 12,0 26 5,7 9,8
10,0 3,57   50 11,0 19,0 38 8,3 14,0
16,0 4,51  80 17,0 30,0 55 12,0 20,0
25,0 5,64  100 22,0 38,0 65 14,0 24,0
35,0 6,68 135 29,0 51,0 75 16,0 28,0

Используя формулу нахождения мощности P=I*U, можно определить максимальный ток, выдаваемый генератором. Если его мощность 3 кВт и напряжение 220 Вольт, то I = 3000/220 ≈ 13,65 Ампер, т.е. запаса прочности даже стандартной розетки должно хватить (если, конечно, не устарела, есть еще Советские модели рассчитаны максимум на 6,3 или 10 Ампер).

Другое дело генераторы большей мощности – для них все расчеты надо вести отдельно. Правда, все они, как правило, подключены постоянно и острая необходимость «вскидывать» их через розетку может возникнуть только в случае неисправности проводки. Вот тут-то и надо твердо знать, что нарушается и можно ли это сделать. .

2. Человеческий фактор .

Перед включением резервного генератора в обязательном порядке необходимо выключить входные машины. Если этого не сделать, то в лучшем случае часть мощности просто уйдет к соседям, а генератор заглохнет от перегрузки. Хуже будет, если в момент попытки запуска генератора возобновится подача электроэнергии в основную линию – это гарантированно сожжет обмотку двигателя встречными токами.

Если беда в принципе возможна, то рано или поздно она случится. Даже если прикрепить к корпусу генератора большую табличку с напоминанием о необходимости отключения вводного автоматического выключателя, то всегда есть вероятность что-то напутать в спешке.

3. Использование защитных устройств .

Если электропроводка в доме выполнена по рекомендациям ПУЭ, то отдельные отводящие линии, помимо стандартных автоматических выключателей, будут защищены с помощью устройств защитного отключения (УЗО). Кроме того, что их надо подключать в полярности, многие из них предназначены для включения источника тока на верхние выводы, а нагрузки на нижние.


1. Вводный станок. 2. Электросчетчик. 3. Раздаточная машина. 4. УЗО. 5. Потребительские машины.

Соответственно при включении генератора в розетку нужно будет следить где фаза и ноль, а так же вполне вероятно, что будут работать только соседние розетки, а если попытаться даже включить свет, то он будет бить УЗО. Исправлять схему на несколько часов работы генератора нет смысла, поэтому единственный выход здесь – включить его напрямую через распределительный щит.

Помимо всех существующих недостатков, аварийная схема подключения генератора к домовой сети через розетку не предполагает возможности отслеживать момент появления электричества на магистральной линии, чтобы вовремя переключиться обратно. Для этого нужен хотя бы отдельный сигнальный фонарь, но так как вводная машина выключена, то использовать ее нет никакой возможности.

Подключение генератора к распределительному автомату

Это самый правильный способ быстрого подключения генератора, но с некоторыми нюансами, которые необходимо учитывать.

Проще всего сделать такое подключение, если рядом с раздаточной машиной есть розетка – ее часто устанавливают на случай ремонтных работ или просто для страховки. Правда, в этом случае нужно точно представлять, как именно подключается эта розетка — наилучший вариант показан на схеме.


1. Вводный станок. 2. Электросчетчик. 3. Генератор. 4. Розетка. 5. Раздаточная машина.

В данном случае все зависит только от пропускной способности самой розетки (16 Ампер) и надо помнить об отключении вводного автомата.

Если такая розетка не была предусмотрена для установки щитка, то придется наклонить проводку от ввода РУ и подключить генератор напрямую к ней

Если дальше в цепи стоят УЗО, то необходимо соблюдать полярность.


1. Вводный станок. 2. Электросчетчик. 3. Генератор. 4. Раздаточная машина.

Здесь главное не перепутать, к какой именно машине подключаться. Если вдруг перед счетчиком получить доступ к вводному автомату, и подключить к нему генератор, то в целом схема не изменится… Просто включится прибор учета электроэнергии, которому все равно, считается ли он быть током от основной линии или генерируемым генератором.


1. Вводный станок. 2. Электросчетчик. 3. Генератор. 4. Раздаточная машина.

Однако вероятность такой ошибки/подключения невелика, так как счетчик и вводной автомат опломбированы тестировщиками от энергоконтроля.

Так как провода от магистральной линии идут под наклоном, к ним можно подключить контрольную лампу – когда она загорится, то генератор можно выключать. Вводный автомат должен оставаться включенным.


1. Вводный станок. 2. Электросчетчик. 3. Генератор. 4. Раздаточная машина.

Подключение генератора через перекрестный переключатель

По сути, это то же подключение генератора к распределительному автомату, но уже снабженное стационарным трехпозиционным выключателем, чтобы не приходилось откручивать провода от клемм автоматического выключателя.

Под трехпозиционным понимается выключатель, на который может поступать ток от двух разных ветвей, но нагрузка подключается только к одной из них. Третье положение является нейтральным для предотвращения контакта входящих проводов. Так как у генератора есть свой ноль, то и переключатель надо подобрать соответствующий – ставить однопроводник, по которому переключается только фаза, здесь нельзя.

Если у вас нет под рукой трехпозиционного выключателя, то временно можно сделать двухпозиционный перекидной аппарат из двух двухполюсных автоматов. Желательно брать их одного производителя и номинала, чтобы размеры совпадали. Машины должны быть установлены рядом, но одна из них должна быть перевернута вверх дном, а ключи скреплены между собой – для этого производители предусмотрели отверстия для штифтов.

Человек, понимающий в электрике, может собрать такое устройство из четырех однополюсных автоматов – не переворачивая их и не переключая по отдельности. Но если генератор запустит кто-то кроме него, то лучше сразу позаботиться о «защите от дурака».

Сам переключатель установлен возле генератора. Это наиболее удобно, так как его запуск производится в определенном порядке: сначала запускается генератор, а когда он прогреется, к нему подключается нагрузка.

Чтобы генератор не работал зря, после включения электричества на магистраль нужно сделать отвод для сигнальной лампы и разместить ее на видном месте. Чтобы он не светился все время, надо подключить его через выключатель. Если есть опасения, забыть включить, то можно добавить элемент автоматики, подключив лампу через любой нормально разомкнутый контакт пускателя. Вся схема подключения генератора через перекидной выключатель и с сигнальной лампой выглядит следующим образом:


1. Вводный станок. 2. Электросчетчик. 3. Генератор. 4. Раздаточная машина. 5. УЗО.

Пока на магистральной линии есть напряжение, вся схема работает в обычном режиме – ток проходит через выключатель и далее поступает на распределительный автомат. При исчезновении электричества необходимо вручную запустить генератор и переключить на него нагрузку с дома. При запуске генератора через катушку пускателя КМ проходит ток и ее контакты замыкаются – включается сигнальная лампа и при появлении электричества на магистральной линии лампа загорается.

Простейшая схема автопереключения

Чтобы каждый раз при запуске генератора не приходилось щелкать выключателем, можно собрать простейшую схему автоматического переключения источника тока. Это не система автозапуска — ее назначение только в переключении ввода между магистралью и генератором, а запуск и останов двигателя все равно придется производить вручную. Минимум необходимых для этого деталей – два пускателя (контактора) – КМ1 и КМ2 с перемычкой. Они будут включать силовые контакты (КМК) и нормально замкнутые (КМнз). Чтобы генератор успел прогреться, дополнительно желательно использовать реле времени.

На рисунке показана такая схема подключения генератора к домашней сети – работает по следующему принципу:


1. Вводный станок. 2. Электросчетчик. 3. Раздаточная машина. 4. Генератор. 5. Реле времени. 6. Контактор основного ввода. 7. Вход резервного контактора.

Пока на магистральной линии есть электричество, катушка КМ1 удерживает силовые контакты КМк1 замкнутыми, а нормально замкнутые КМ1нз1 и КМ1нз2 разомкнутыми. При отключении электричества силовые контакты КМк1 размыкаются, а КМ1нз1 и КМ1нз2 замыкаются – теперь при запуске генератора, через время, на которое рассчитано реле, появляется напряжение на катушке КМ2, силовые контакты КМк2 замыкаются и в дом подается ток от генератора.

При появлении электричества на основной линии срабатывает катушка КМ1 – контакты КМ1нз1 и КМ1нз2 размыкаются, отключая катушку КМ2. Силовые контакты КМк2 размыкаются, а КМк1 замыкаются и питание в дом снова поступает от основной линии. Остается только не забыть выключить сам генератор.

Генератор с автозапуском своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, которая сможет запускать генератор без участия человека при пропадании электричества в магистрали. Главное условие – для этого нужна модель генератора, который заводится и останавливается ключом, так как автоматизировать стартер, который надо тянуть за шнурок, явно неблагодарно.

Чтобы понять принцип работы автозапуска, нужно точно представить себе всю последовательность действий, которые надо будет сделать для включения генератора:

1. Через 1-2 минуты после того, как свет погаснет, откройте воздушную заслонку двигателя и запустите его. Временная задержка необходима в случае, если свет просто моргнул или выключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключите нагрузку с магистрали на генератор, затем закройте воздушную заслонку.

3. При появлении электричества на магистральной линии через 30-60 секунд заглушить двигатель и переключить нагрузку с генератора на магистральную

Для реализации этого алгоритма вам понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, подобные сервоприводам, которые используются для центрального замка автомобиля. Стандартный электромагнитный пускатель имеет катушку (КМ), нормально разомкнутые силовые контакты (КМК), 2 нормально разомкнутых контакта управления (КМнр1-2) и 2 нормально замкнутых контакта управления (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип его работы следующий.


1. Вводный станок. 2. Электросчетчик. 3. Генератор. 4. Раздаточная машина. 5, 6. УЗО.

При отключении питания катушка КМ4 перестает удерживать контакты КМ4нз2 в разомкнутом состоянии, что включает зажигание генератора. Также катушка КМ1 перестает держать контакты КМк1 – они размыкаются и теперь линия отключается от домашней сети. Нормально замкнутые контакты КМ1нз1 и КМ1нз2 замыкаются параллельно. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс на запуск Реле времени 1 – через минуту замыкается контакт ключа и стартер запускает двигатель.

Запуск генератора срабатывает на катушку КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, что останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормально замкнутого контакта КМ1нз2 дает импульс другому реле времени – через две минуты запускается Сервопривод-2, закрывая воздушную заслонку, и срабатывает катушка КМ2, замыкая контакты КМк2, после чего подается ток в дом от генератора.

Для обеспечения реверсивного включения сначала через 1-2 мин после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используются Реле времени 3 и пускатель КМ4, при срабатывании которых нормально замкнутые КМ4нз1 и KM4nz2 открыт. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который через две минуты включает катушку КМ1 через Реле Времени 4 – теперь генератор обесточен и готов к следующему пуску, а в дом подается электроэнергия. питание от основной линии.

Это всего лишь один из вариантов автоматизации запуска. Например, при желании схему можно упростить, удалив из нее реле времени и сервоприводы воздушной заслонки. Правда, сделать это можно только в том случае, если двигатель хорошо заводится, и в целом все его узлы исправны.

Основной недостаток любой такой схемы в том, что она управляет автозапуском генератора, но не сможет среагировать даже на незначительную аварийную ситуацию. Например, при заклинивании воздушной заслонки двигатель будет работать на повышенных оборотах, а при выходе из строя самого ДВС, если он не заводится, в лучшем случае разрядится аккумулятор.

Автозапуск генератора через блок АВР

Назначение таких устройств частично или полностью исключить участие человека в работе генератора. Существует две основные разновидности таких устройств. Первый полностью копирует систему автовключения, работающую от двух стартеров, но с добавлением электронного блока пуска и остановки генератора. К нему от основной линии электроснабжения подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он дает команду двигателю на пуск или останов, а пускатели сами выполняют переключение между вводом от магистрали или от генератора. В целом это та же система, что и предложенная схема для самостоятельной сборки, но тут ничего выдумывать не надо – достаточно установить готовый блок.

Недостаток этого узла тот же – его назначение только для запуска и остановки двигателя без дополнительной защиты.

Сама схема такая:


1. Вводный станок. 2. Электросчетчик. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Вход резервного контактора.

Более продвинутый вариант – интегрированная система, управляемая микропроцессорной электроникой. В целом он работает так же, как и самодельная система автозапуска, но главным его преимуществом является наличие многочисленных датчиков, которые следят за всеми аспектами работы генератора. При возникновении какой-либо неисправности оборудования блок АВР сможет адекватно отреагировать — не прерывать работу генератора попытками автозапуска, а при наличии GSM-модуля отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щита – для этого не нужно много знаний – нужно просто подключить провода от магистральной линии, линии электропередач и кабеля управления от генератора и вывода в дом .


1. Вводный станок. 2. Электросчетчик. 3. АД. 4. Генератор. 5. Кабель управления. 6. Автоматы-потребители. 7. Нулевая шина. 8. Шина заземления.

Такой агрегат представляет собой сложный комплекс оборудования и в некоторых случаях его стоимость может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Отличие однофазного и трехфазного подключения

Все подключения, что в однофазной, что в трехфазной сети, выполняются полностью идентичными, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если пускатель подключен к сети, то его главные контакты соединяют и отключают силовые провода от сети, а питание для электромагнитной катушки тоже надо откуда-то брать.

В однофазной сети проблем нет – фаза одна и этого вопроса просто не существует, а вот в трехфазной сети все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для цепей управления можно использовать любую из фаз, но только одну. То есть, если катушка КМ1 питается от фазы L3, то управление остальными пускателями, кнопки «Пуск» и «Стоп» тоже нужно «подвесить» только на нее. Сделать это несложно – достаточно отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Заземление

Принцип работы генератора предполагает периодическое возникновение статического электричества на его корпусе, поэтому все стационарно устанавливаемые устройства в обязательном порядке требуют отдельного контура заземления.

Идеальный вариант – создать полноценный заземляющий контур, но в целом можно сделать и самым простым способом, для чего понадобится металлический стержень длиной 1,5-2 метра, стальное болтовое или хомутовое соединение и мягкий медный провод . К железному стержню приваривается болт, а сам штырь забивается в землю на всю длину. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.

Это все основные способы подключения бензогенератора к домашней сети и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Конечно, при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска могут возникнуть дополнительные вопросы, но решать их придется в каждом случае отдельно, в зависимости от модели устройства и схемы дома. электрическая сеть.

ДСП – что это такое, характеристики и состав материала

Обзоры диванов различных моделей: оценки пользователей, оценки и мнения

Дизайн гостиной с камином – 47 интерьеров и фото идеи отрицательные и положительные моменты использования моделей: 1, 2, 3, 4

Вам будет интересно

Подключение генератора к сети загородного дома

В зависимости от модели автономного источника питания и схемы ввода щита подключение генератора к дачной сети может незначительно отличаться в деталях. Есть общеизвестные отличия ручного запуска от автоматического, нюансы подключения одно- и трехфазных генераторов, но в целом при минимальных навыках работы с электрическими схемами все получится сделать самостоятельно. Ну а если понять принципы работы электромагнитного пускателя и реле, то можно настроить автозапуск и обычный генератор, который в другом случае пришлось бы постоянно запускать ключом.

«Аварийные» способы подключения и их недостатки

Обычно «пожарные» способы применяют в тех случаях, когда по каким-либо причинам нельзя использовать генератор напрямую – требуется срочно включить его в домашнюю сеть, и нет времени монтировать отдельную схему подключения.

Специалиста от простого обывателя, кроме всего прочего, отличает знание причин запретов – именно это позволяет в нужные моменты их обойти: сделать что-то не по правилам, а получить желаемое результат. Только нельзя забывать банальность – электричество не прощает ошибок, а потому необходимо просчитывать свои действия на несколько шагов вперед, чтобы исключить все возможные накладки.

Подключение через розетку

Самый распространенный из “пожарных” способов, как подключить генератор к дому, это банальное включение его в розетку, для чего покупается или изготавливается “переноска” с вилками на концах сам по себе.

Настоятельно не рекомендуется использовать этот метод, но его простота использования снова и снова привлекает многих владельцев генераторов малой и средней мощности.

Принцип использования такого соединения становится понятен, если взглянуть на стандартную схему домашней электропроводки. Действительно, если к одной из розеток подключить источник тока, напряжение появится на всех участках цепи.


1. Вводный автомат. 2. Электросчетчик. 3. Генератор. 4. Распределительное устройство. 5. Розетки.

Недостатков у этого способа не так много, но о них следует помнить, чтобы не испортить генератор.

1. Перегрузка провода .

На этот момент можно не обращать внимания, если используется генератор мощностью до 3 кВт. Линии розеток обычно подключаются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальную силу тока 16 ампер. Согласно таблице отношение сечения кабеля к силе тока, которую они могут пропускать, даже алюминиевые провода (которые уже запрещено ставить) такого сечения выдерживают мощность до 3,5 кВт.

9006 2 2,5 9006 0 900 60 90 060
Сечение кабеля кабеля, мм 2 Диаметр жилы кабеля, мм Жила медная Жила алюминиевая
Ток, А Мощность, кВт при напряжении 220 В Мощность , кВт при напряжении 380 В Ток, А Мощность, кВт при напряжении 220 В Мощность, кВт при напряжении 380 В
1 1,12 900 63 14 3,0 5,3
1,5 1. 38 15 3,3 5,7
2,0 1,59 19 4,1 7,2 14 3,0 5,3
1,78 21 4,6 7,9 16 3,5 6,0
4,0 2,26 2 7 5,9 10,0 21 4,6 7,9
6,0 2,76 34 7,7 12,0 26 5,7 9,8
10,0 3,57 50 11,0 19,0 38 8,3 14,0
16,0 4,51 80 17,0 30,0 55 12,0 9006 3 20,0
25,0 5,64 100 22,0 38,0 65 14,0 24,0
35,0 6,68 135 29,0 51,0 75 16,0 28,0

По формуле нахождения мощности P=I*U можно определить максимальный отдаваемый ток генератором. Если ее мощность 3 кВт, а напряжение 220 Вольт, то I = 3000/220 ≈ 13,65 Ампер, т. е. даже у стандартной розетки должен быть достаточный запас прочности (конечно, если она не устаревшая, даже советские модели, рассчитанные максимум на 6,3 или 10 Ампер).

Другое дело более мощные генераторы – для них все расчеты надо вести отдельно. Правда, обычно они подключены постоянно и острая необходимость «вскидывать» их через розетку может возникнуть только в случае неисправности проводки. Здесь нужно твердо знать, что ломается и можно ли это сделать.

2. Человеческий фактор .

Перед включением резервного генератора обязательно отключить вводные автоматы. Если этого не сделать, в лучшем случае часть мощности просто уйдет к соседям, и генератор заглохнет от перегрузки. Хуже будет, если в момент попытки запуска генератора возобновится подача электроэнергии в магистраль – это гарантированно сожжет обмотку электродвигателя встречными токами.

Если беда в принципе возможна, то рано или поздно она произойдет. Даже если на корпус генератора прикрепить большую табличку, напоминающую отключить вводной автомат, то всегда есть вероятность что-то напутать в спешке.

3. Использование предохранительных устройств .

Если электропроводка дома выполнена в соответствии с рекомендациями ЭИ, то отдельные линии розеток, кроме стандартных автоматических выключателей, будут защищены с помощью устройств защитного отключения (УЗО). Кроме того, что их необходимо подключать с соблюдением полярности, многие из них предназначены для включения источника тока на верхние выводы, а нагрузки на нижние.


1. Вводный автомат. 2. Электросчетчик. 3. Распределительное устройство. 4. УЗО. 5. Потребительские машины.

Соответственно при включении генератора надо будет следить где фаза а где ноль, и вполне вероятна ситуация когда будут работать только соседние розетки, а если попытаться включить свет хотя бы , это выбьет УЗО. Нет смысла исправлять схему ради нескольких часов работы генератора, поэтому единственный выход здесь – включить его напрямую через распределительный щит.

Помимо всех существующих недостатков, аварийное подключение генератора к сети дома через розетку не предполагает возможности отслеживать появление электричества на основной линии, чтобы вовремя переключиться обратно. Для этого нужна как минимум отдельная сигнальная лампа, но так как входной автомат выключен, использовать его не представляется возможным.

Подключение генератора к РУ

Это самый правильный способ быстрого подключения генератора, но с некоторыми нюансами, которые необходимо учитывать.

Проще всего сделать такое подключение, если рядом с раздаточной машиной есть розетка – ее часто устанавливают на случай ремонтных работ или просто для страховки. Правда, необходимо точно себе представить, как именно подключается эта розетка — наилучший вариант показан на схеме.


1. Вводный автомат. 2. Электросчетчик. 3. Генератор. 4. Розетка. 5. Распределительное устройство.

В данном случае все упирается только в пропускную способность самой розетки (16 Ампер) и надо помнить об отключении вводного автомата.

Если при монтаже щита такая розетка не предусмотрена, то придется разорвать проводку от ввода РУ и подключить к ней напрямую генератор

Если дальше в схеме есть УЗО, то необходимо соблюдать полярность.


1. Вводный автомат. 2. Электросчетчик. 3. Генератор. 4. Распределительное устройство.

Тут главное не перепутать к какой машине подключать. Если вдруг есть доступ к вводному автомату перед счетчиком, и к нему подключен генератор, то схема в целом не изменится… В нее просто будет включен прибор учета электроэнергии, которому все равно что считать – ток от основной линии или вырабатываемый генератором.


1. Вводный автомат. 2. Электросчетчик. 3. Генератор. 4. Распределительное устройство.

Однако вероятность такой ошибки/подключения невелика, так как счетчик и вводной автомат опломбированы инспекторами от энергоконтроля.

Так как провода от магистральной линии загнуты назад, к ним можно подключить контрольную лампочку – при ее загорании генератор можно отключить. Вводный автомат должен оставаться включенным.


1. Вводный автомат. 2. Электросчетчик. 3. Генератор. 4. Распределительное устройство.

Подключение генератора через рычажок

По сути, это то же самое подключение генератора к РУ, но уже снабженное стационарным трехпозиционным выключателем, чтобы не приходилось откручивать провода от клемм РУ. автоматический выключатель.

Под трехпозиционным понимается выключатель, на который ток может поступать с двух разных ветвей, но нагрузка подключается только к одной из них. Третье положение нейтральное, чтобы исключить контакт входящих проводов. Так как у генератора есть свой ноль, то и переключатель надо подобрать соответствующий – ставить однопроводник, по которому переключается только фаза, здесь нельзя.

Если под рукой нет трехпозиционного переключателя, то двухпозиционное реверсивное устройство можно сделать из двух двухполюсных автоматов. Их желательно брать одного производителя и номинальные, чтобы размеры совпадали. Автоматы должны быть установлены рядом, но один из них должен быть перевернут, а ключи скреплены между собой – для этого производители имеют отверстия для штифтов.

Разбирающийся в электрике электрик может построить такое устройство из четырех однополюсных автоматов – не переворачивать их и переключать каждый по отдельности. Но если генератор запустит кто-то кроме него, то лучше сразу позаботиться о «защите от дурака».

Сам переключатель установлен возле генератора. Это наиболее удобно, так как его запуск производится в определенном порядке: сначала запускается сам генератор, а когда он прогреется, к нему подключается нагрузка.

Для того, чтобы генератор не работал напрасно, после включения электричества на магистраль необходимо отклонить сигнальную лампу и разместить ее на видном месте. Чтобы он не светился все время, то его надо подключать через выключатель. Если есть опасения, что забудете включить, можно добавить элемент автоматики, подключив лампу через любой нормально разомкнутый контакт пускателя. Вся схема подключения генератора через тумблер и с сигнальной лампой выглядит следующим образом:


1. Вводный автомат. 2. Электросчетчик. 3. Генератор. 4. Распределительное устройство. 5. УЗО.

Пока на магистральной линии есть напряжение, вся цепь работает нормально – ток проходит через выключатель и далее идет на распределительное устройство. При исчезновении электричества необходимо вручную запустить генератор и перевести на него нагрузку от дома. При запуске генератора через катушку пускателя КМ проходит ток и ее контакты замыкаются – включается сигнальная лампа и при появлении электричества на основной линии загорается лампочка.

Простейший автоперевод

Для того, чтобы запускать генератор каждый раз, когда не нужно пользоваться выключателем, можно построить простейший автоперевод источника тока. Это не система автозапуска – ее назначение только выполнять входное переключение между магистралью и генератором, а запуск и остановка двигателя должны производиться вручную. Минимально необходимые детали для этого два пускателя (контактора) – КМ1 и КМ2 с перемычкой. Они будут включать силовые контакты (КМК) и нормально замкнутые (КМнз). Чтобы генератор успел прогреться, дополнительно желательно использовать реле времени.

На рисунке показана такая схема, как подключить генератор к сети дома — работает по следующему принципу:


1. Вводной автомат. 2. Электросчетчик. 3. Распределительное устройство. 4. Генератор. 5. Реле времени. 6. Главный входной контактор. 7. Резервный входной контактор.

При наличии электричества на магистральной линии катушка КМ1 удерживает силовые контакты КМк1 замкнутыми, а нормально замкнутые КМ1нз1 и КМ1нз2 разомкнутыми. При отключении электричества силовые контакты КМК1 размыкаются, а КМ1нз1 и КМ1нз2 замыкаются – теперь при запуске генератора, по истечении времени срабатывания реле, на катушке КМ2 появится напряжение, силовые контакты КМк2 замкнутся и ток будет течь от генератора в дом.

При появлении электричества на основной линии срабатывает катушка КМ1 – контакты КМ1нс1 и КМ1нз2 размыкаются, обесточив катушку КМ2. Силовые контакты КМК2 размыкаются, а КМК1 замыкаются и питание в дом снова идет от магистральной линии. Остается только не забыть выключить сам генератор.

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, которая сможет запустить генератор без участия человека при пропадании электричества на магистральной линии. Главное условие – для этого нужна модель генератора, который заводится и останавливается ключом, так как автоматизировать стартер, который нужно тянуть за шнур, нерентабельно.

Для того, чтобы понять, как работает автоматический запуск, необходимо полностью осознавать всю процедуру, которую необходимо проделать для включения генератора:

1. Через 1-2 минуты после исчезновения лампочки открыть воздушную заслонку двигателя и запустите его. Временная задержка нужна в том случае, если свет просто моргнул или выключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключите нагрузку с магистрали на генератор, затем закройте воздушную заслонку.

3. При появлении электричества на магистрали через 30-60 секунд заглушить двигатель и перевести нагрузку с генератора на магистральную линию

Для реализации данного алгоритма потребуются четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В штатном электромагнитном приводе есть катушка (КМ), нормально разомкнутые силовые контакты (КМК), 2 нормально разомкнутых контакта управления (КМнр1-2) и 2 нормально замкнутые контакты управления (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском принцип его работы следующий.


1. Вводный автомат. 2. Электросчетчик. 3. Генератор. 4. Распределительное устройство. 5, 6. УЗО.

При отключении питания катушка КМ4 перестает удерживать контакты КМ4нз2 в разомкнутом состоянии, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМК1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормально замкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс на запуск Реле Времени 1 – через минуту контакт ключа замыкается и стартер запускает двигатель.

Запуск генератора срабатывает на катушку КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, что останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормально замкнутого контакта КМ1нз2 подает импульс на другое реле времени – Сервопривод-2 запускается через две минуты, закрывая воздушную заслонку, и срабатывает катушка КМ2, замыкая контакты КМк2, после чего ток поступает в дом от генератора.

Для обеспечения обратного включения сначала необходимо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Таймер 3 и пускатель КМ4, при срабатывании которого нормально замкнутый КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который через две минуты включает катушку КМ1 через Реле времени 4 – теперь генератор обесточен и готов к следующему пуску, а питание подается на дом от магистрали.

Это только один из возможных вариантов автоматизации запуска. Например, при желании можно упростить схему, убрав из нее реле времени и сервоприводы воздушной заслонки. Правда, сделать это можно только в том случае, если двигатель хорошо запущен, да и вообще все его узлы исправны.

Главный недостаток любой такой схемы в том, что она управляет запуском генератора, но не может отреагировать даже на незначительную аварийную ситуацию. Например, при заклинивании воздушной заслонки двигатель будет работать на повышенных оборотах, а при неисправности ДВС – если не заведется – в лучшем случае сядет аккумулятор.

Автозапуск генератора через блок АВР

Назначение таких устройств частично или полностью исключить участие человека в работе генератора. Существует два основных типа таких устройств. Первый полностью копирует систему автовыключателя, работающую от двух стартеров, но с добавлением электронного блока запуска и остановки генератора. От основной линии электроснабжения к ней подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на запуск или остановку, а переключения между вводом от магистрали или от генератора выполняются самими стартёрами. В целом это та же система, что и предложенная схема для самостоятельной сборки, но тут ничего выдумывать не надо – достаточно установить готовый блок.

Недостаток этого узла тот же – его назначение только для запуска и остановки двигателя без дополнительной защиты.

Сама схема выглядит так:


1. Вводный автомат. 2. Электросчетчик. 3. Заблокировать автоматический запуск генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Главный входной контактор. 8. Резервный входной контактор.

Более продвинутая версия представляет собой сложную систему, управляемую микропроцессорной электроникой. В целом он работает так же, как импровизированная система автозапуска, но главным его преимуществом является наличие многочисленных датчиков, контролирующих все аспекты работы генератора. Если произойдет какая-либо неисправность оборудования, то блок АВР сможет адекватно отреагировать – не мучить генератор попытками автозапуска, а при наличии GSM модуля отправить сообщение о неисправности владельцу.

Сам блок АВР монтируется вместо распределительного щита – особых знаний не требует – нужно только подключить провода от магистральной линии, кабель питания и кабель управления от генератора к дому.


1. Вводный автомат. 2. Электросчетчик. 3. АВР. 4. Генератор. 5. Кабель управления. 6. Потребительские машины. 7. Нулевая шина. 8. Шина заземления.

Такой агрегат представляет собой сложный комплекс оборудования и его стоимость в ряде случаев может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Разница между однофазным и трехфазным подключением

Все подключения, что однофазные, что трехфазные сети полностью идентичны, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если пускатель подключен к сети, то его главные контакты подключаются и отключаются от сети силовыми проводами, а питание для электромагнитной катушки также должно откуда-то браться.

В однофазной сети проблемы нет – есть одна фаза и такого вопроса просто нет, а вот в трехфазной сети все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ один – для цепей управления можно использовать одну из фаз, но только одну. То есть, если катушка КМ1 питается от фазы L3, то управление остальными пускателями, кнопки «Пуск» и «Стоп» тоже нужно «подвесить» только на нее. Сделать это несложно — достаточно отметить, какого цвета провод на нужной фазе, а если у вас кабель с однотонными жилами, то наклейте или нарисуйте на них маркеры.

Заземление

Принцип работы генератора подразумевает появление на его корпусе статического электричества, поэтому все стационарные устройства обязательно должны иметь отдельный контур заземления.

Идеальный вариант – создание полноценного контура заземления, но в целом можно обойтись самым простым способом, для которого понадобится металлический стержень, длиной 1,5-2 метра, стальное болтовое или хомутовое соединение и мягкая медный провод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
