Подключение индукционной плиты: Как правильно подключить индукционную варочную панель к сети

Подключение варочной панели к электросети: реализация проекта

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Чтобы легко смонтировать варочную поверхность, нужно ознакомиться с основными правилами безопасности

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая.

В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором.

При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Статья по теме:

Розетки на кухне: расположение, схемы и особенности конструкций

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Для правильной установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Как подключить варочную панель Bosch: инструкция

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание! Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Варочные поверхности Бош, чаще всего подключаются посредством четырехжильного кабеля

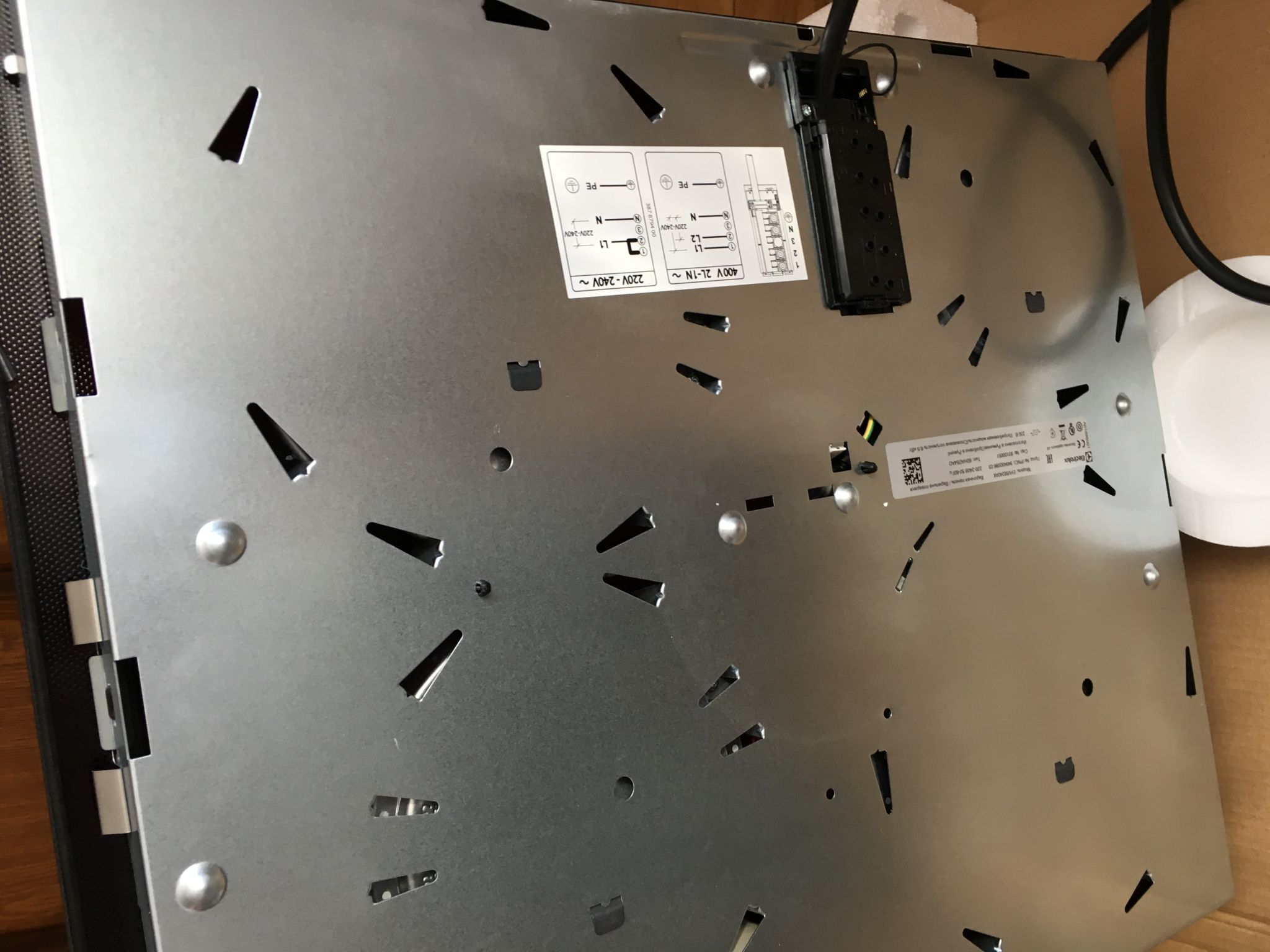

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

Каждая варочная поверхность имеет на своем корпусе рисунок, на котором обозначается схема ее подключения

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

Как подключить индукционную панель к электросети своими руками | Стройка/Ремонт (своими руками)

Варочные поверхности, которые интегрируются в столешницу, превосходят классические газовые и электрические плиты по разным характеристикам. Они славятся обширным набором функций, простотой управления и экономичностью. Поэтому многие люди желают реализовать подключение варочной панели к электросети своими руками.

Монтаж электрической варочной панели

Чтобы разобраться, как подключить варочную поверхность к источнику электроснабжения, следует ознакомиться с принципом ее работы и конструктивным исполнением. По показателям производительности ведущие модели индукционных плит практически не отличаются от традиционных электроплит. Поэтому для их работы требуется силовая линия в 380 В и подходящая разводка. Под панель протягивается отдельный кабель, который должен соответствовать ряду требований.

Чтобы разобраться, как подключить варочную поверхность к источнику электроснабжения, следует ознакомиться с принципом ее работы и конструктивным исполнением. По показателям производительности ведущие модели индукционных плит практически не отличаются от традиционных электроплит. Поэтому для их работы требуется силовая линия в 380 В и подходящая разводка. Под панель протягивается отдельный кабель, который должен соответствовать ряду требований.

• Если в жилище используется однофазная сеть, придется приобрести медный кабель сечением 6 мм². Для трехфазных сетей подходят модели сечением 2,5 мм².
• При наличии отдельной линии потребуется монтаж УЗО – специального защитного устройства на 32 или 40 А.

Схема подключения варочной панели определяется ее типом. На рынке доступны зависимые и независимые модели. Первые используются вместе с духовкой, а вторые – в качестве самостоятельного оборудования. Их подключают к электрической сети с помощью специальной коробки на входе. Еще этот прибор используется для разводки проводов к зонам нагрева.

В продаже есть интегрируемые плиты с рапидными нагревателями. Они предусматривают отдельную разводку для каждого нагревательного элемента.

Особым спросом пользуются индукционные панели. Для них характерна высокая производительность и функциональность. Однако установка электрических приборов требует особых навыков и знаний. Поэтому подключение индукционной плиты лучше доверить специалистам, чтобы минимизировать ошибки.

Как правильно подобрать сечение кабеля

Чтобы подключить варочную панель к электросети, необходимо проложить отдельную линию электропроводки с распределительного щитка. При этом нельзя подключать ее к общей коробке или схеме смонтированных розеток.

В качестве кабеля используются трехжильные медные модели марки ВВГнГ-LS или NYM. Особое внимание уделяется сечению проводников. Оно подбирается с учетом стандартов ГОСТа и ПУЕ (свод правил СП31-110-2003), которые предусматривают, что минимальное сечение составляет 6 мм².

Если мощность варочной поверхности составляет меньше 7 кВт, а в будущем вы не собираетесь покупать более мощную плиту, расчет можно проводить по такой таблице:

• До 3,5 кВт – ВВГнГ-Ls 3*2,5.
• До 5,5 кВт – ВВГнГ-Ls 3*4.
• До 7,2 кВт – ВВГнГ-Ls 3*6.
• До 8,8 кВт – ВВГнГ-Ls 3*10.

Если в помещении уже проложен кабель 3*2,5 мм², но его сечения недостаточно для производительности панели (7,2 кВт), необязательно повторно штробить стены.

Если в помещении уже проложен кабель 3*2,5 мм², но его сечения недостаточно для производительности панели (7,2 кВт), необязательно повторно штробить стены.

Для повышения безопасности подключения можно выполнить 2 действия:

• Поставить в щитке выключатель, руководствуясь номинальным сечением кабеля.
• Выбрать оптимальный режим работы, при котором вероятность включения всех конфорок будет минимальной.

Если вы не определились с моделью варочной поверхности, используйте кабель сечением 6 мм².

Если вы не определились с моделью варочной поверхности, используйте кабель сечением 6 мм².

Как выбрать розетку и вилку

Если при подключении панели Электролюкс, Bosch, Gorenje, Hansa или любой другой модели не предусмотрено прямое соединение с кабелем, потребуется приобрести и установить отдельную розетку. Применение вилки считается наиболее удобным вариантом в плане обслуживания и эксплуатации. Это обусловлено тем фактом, что при влажной уборке вы сможете обесточить панель изъятием вилки. Если розетка отсутствует, вам придется постоянно отключать автомат в распределительном щитке.

Специалисты рекомендуют устанавливать розетку на удобной высоте. Оптимальное расстояние от напольного покрытия должно составлять не больше 90 см. Однако фиксировать розетку у самого пола тоже нельзя, поскольку это повышает вероятность короткого замыкания при затоплении или протечках водопровода.

Специалисты рекомендуют устанавливать розетку на удобной высоте. Оптимальное расстояние от напольного покрытия должно составлять не больше 90 см. Однако фиксировать розетку у самого пола тоже нельзя, поскольку это повышает вероятность короткого замыкания при затоплении или протечках водопровода.

• Подрозетник не нужно ставить на одном уровне с панелью. Лучше закрепить его справа или слева от прибора.
• Если вы планируете приобрести духовой шкаф, то розетка размещается ниже уровня духовки.

Для подключения электрической варочной панели невысокой мощности (до 3,5 кВт) разрешается монтаж евророзетки с подходящей вилкой. Однако она будет подвергаться перегреву из-за больших нагрузок.

Если изначально использовался кабель сечением 3*6 мм², подключить его к контактам вилки будет проблематично. Поэтому оптимальное решение – покупка специальной вилки и розетки для варочных поверхностей, которые рассчитаны на ток до 40 А.

• При подключении панели Electrolux, Bosch или другого прибора мощностью от 3,5 кВт использование простой вилки и розетки запрещается.
• Специфика размещения проводов фазы и нуля в розетке не влияет на работу оборудования. Главное – правильно соединить жилу заземления.

Что касается монтажа вилки, то здесь важно придерживаться «полярности». Ведущие производители указывают ее с помощью маркировки. Чтобы не перепутать ноль с фазой, следует воспользоваться мультиметром или индикаторной отверткой.

В процессе подключения вилки потребуется подходящий провод. В большинстве случаев он продается в комплекте. Но если штатный кабель отсутствует, вы можете воспользоваться трехжильным проводом ПВС. Его сечение подбирается с учетом мощности устройства.

В процессе подключения вилки потребуется подходящий провод. В большинстве случаев он продается в комплекте. Но если штатный кабель отсутствует, вы можете воспользоваться трехжильным проводом ПВС. Его сечение подбирается с учетом мощности устройства.

Варианты подключения к сети

Варианты соединения плиты с системой электроснабжения определяются особенностями ее модели и указываются в инструкции. Так, при подключении панели Bosch к электросети используются схемы в 3 или 4 провода.

Варианты соединения плиты с системой электроснабжения определяются особенностями ее модели и указываются в инструкции. Так, при подключении панели Bosch к электросети используются схемы в 3 или 4 провода.

На этапе монтажа разводки к сети 220 В у пользователей возникает масса сложностей. Проблема усугубляется в тех случаях, если число кабелей в панели не сопоставимо с количеством проводов в сети. В качестве примера можно рассмотреть плиту Hansa, которая подключается по схеме 6 проводов.

Если электрическая сеть состоит из 3 линий, подключить ее достаточно просто. Для этого понадобится приобрести несколько перемычек или изготовить их своими руками.

В процессе подключения плиты необходимо тщательно изучить инструкцию и соблюдать такую последовательность действий:

• Для начала нужно найти крышку на обратной стороне панели и открыть ее с помощью отвертки.
• Под крышкой расположены клеммы.
• Если количество клемм составляет 6 шт., а кабелей всего 3, понадобится выполнить стыковку контактов. Для этого 3 провода с соответствующими фазами подключаются друг к другу. Потом производится монтаж одного нулевого кабеля к следующему для получения 3 линий.
• При наличии перемычек подключение индукционной варочной панели будет максимально простым. Достаточно состыковать провода сети и прибора между собой.

Схемы подключения индукционной варочной панели

При монтаже панелей принято использовать 2 основные схемы:

При монтаже панелей принято использовать 2 основные схемы:

• В 3 провода.
• В 4 провода.

Вариант трехфазного подключения предусматривает использование специальных проводов с 5 медными элементами сечением 2,5 мм². При этом тип кабеля особой роли не играет. Для этой схемы подходят одножильные и многожильные модели.

• Перед подключением варочной поверхности к электросети следует убедиться, что сеть обесточена. Перемычку используют только для 2 кабелей с нулевой полярностью и маркировкой N.
• Фазные провода подключаются по одному к каждой схеме. Подробные изображения или видеоинструкции упрощают процесс монтажа плиты.
• В большинстве случаев используются разноцветные кабели с красной, желтой или зеленой расцветкой.

Ведущие производители варочных поверхностей практикуют схему подключения в 4 провода и поставляют в комплекте с оборудованием подходящий шнур. Но это не всегда является преимуществом, поскольку кабели путаются в процессе монтажа. Шнур состоит из 4 проводов:

• Ноль.
• Земля.
• 2 линии фазы.

Процесс монтажа начинается с открытия крышки на тыльной стороне прибора. Под ней расположены все рабочие элементы и клеммы.

Дальше нужно найти выход «земля» с привычным желто-зеленым цветом. Возле него находится перемычка с 2 входами, которая используется для объединения 2 выходов под фазы. Они имеют латинскую маркировку L1 и L2 и отличаются цветом – черный и коричневый. Первые нуждаются в тщательной изоляции, а последние применяются только для подключения вилки.

Подключение индукционной варочной панели в щитке

Индукционная плита и духовка подключаются к щитку только с помощью УЗО и диффузного или дифференциального автомата с током 30 мА. Запрещено устанавливать панель с помощью простого автомата с тепловым расцепителем.

Индукционная плита и духовка подключаются к щитку только с помощью УЗО и диффузного или дифференциального автомата с током 30 мА. Запрещено устанавливать панель с помощью простого автомата с тепловым расцепителем.

Если к плите уже проведен кабель, но его сечение не соответствует требуемому значению, можно поставить специальный выключатель, используя номинальное сечение провода. Однако плита не сможет работать на полную мощность, и вы не сможете одновременно запустить все конфорки.

Индукционная панель подключается по следующей схеме:

• В щитке провод фазы подводится к нижней клемме с маркировкой 2.
• Нулевая жила (в большинстве случаев имеет синий цвет) соединяется с нижней клеммой, где указана маркировка N.
• Желто-зеленая жила выполняет функции защитного заземления и подключается по аналогичному принципу.

Частые ошибки при подключении

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

• Категорически запрещено использовать простую вилку и розетку в 16 А для индукционных панелей мощностью от 3,5 кВт.
• Если сечение кабеля составляет 2,5 мм, его нельзя использовать для плит мощностью от 7 кВт.
• При отсутствии фазной перемычки на одной из клемм часть конфорок перестанет функционировать, или плита не включится.

Нередко пользователи жалуются на странную работу варочной панели, утверждая, что она произвольно включается и выключается. Подобная проблема возникает не из-за ошибочного подключения проводов, а по причине срабатывания защиты от детей. Такая функция присутствует на большинстве современных плит и запускается при хаотичном нажатии клавиш управления. Кроме того, в продаже доступны приборы с опцией распознавания посуды – если на конфорке отсутствует кухонная утварь, она не запустится.

Если во время запуска плиты срабатывает только половина конфорок, а другие демонстрируют остаточное тепло, возможно, были допущены ошибки при подключении. Такое явление возникает при однофазном подключении трехфазных систем. Панель автоматически ограничивает подачу тока.

Для устранения проблемы необходимо ознакомиться с инструкцией и схемой, а потом внести изменения.

Подключить индукционную варочную плиту в квартире или частном доме несложно. Однако такой процесс требует от каждого пользователя повышенного внимания и ответственности. Перед началом работ следует учесть ряд факторов, включая мощность сети, число фаз и параметры проводов, проложенных между плитой и распределительным щитком.

Источник: https://vodatyt.ru/elektrika/podklyuchaem-varochnuyu-panel.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Подключение индукционной плиты – цена в Москве, стоимость установки индукционной плиты в столешницу на YouDo

Подключение индукционной плиты опытными мастерами, зарегистрированными на Юду, производится точно в заранее согласованное с вами время. Ответственные исполнители Юду при выполнении работ используют специальное оборудование и инструменты.

Разместите заявку на подключение индукционной варочной панели к сети с указанием срока проведения работ и желаемой стоимости услуги. Зарегистрированные на YouDo частные специалисты и фирмы оставят отклики, если предложенные вами условия сотрудничества и расценки на обслуживание их устроят.

При выборе специалиста по монтажу встраиваемой керамической панели обязательно ознакомьтесь с отзывами, оставленными другими клиентами о работе конкретного исполнителя. Они размещаются в профилях мастеров на сайте youdo.com. Их прочтение позволит быстро выбрать исполнителя, который осуществит подключение индукционной плиты в вашем доме.

Как производится установка варочных панелей?

Специалист по монтажу встраиваемых электроплит должен прекрасно разбираться в особенностях подключения бытового прибора к сетям (одно- или трехфазным). Найти такого профессионала вы сможете на Юду. Согласовать детали сотрудничества с выбранным исполнителем YouDo по телефону можно после оформления заказа на подключение настольной индукционной плиты.

Работа с электричеством требует определенных знаний, поэтому лучше доверить подключение индукционной независимой варочной панели профессионалам, которых вы в минимальные сроки найдете на Юду. Установка варочных панелей монтажниками, зарегистрированными на youdo.com, производится в несколько этапов:

• выбор розетки определенной мощности для подключения индукционных плит к электросети, проверка соответствия допустимого напряжения оборудования и кабеля
• открытие задней стенки бытового прибора для осуществления монтажных работ
• установка кабельного зажима и электрического шнура к плите
• затягивание крепежных винтов
• монтирование проводов по схеме, указанной в инструкции
• установка дополнительного защитного УЗО и автомата

Выгоды от обращения к мастерам YouDo

На сайте youdo. com зарегистрированы опытные специалисты и компании, которые справятся с задачами любой сложности. Подключение индукционной настольной либо встраиваемой плиты мастерами Юду производится в кратчайшие сроки.

Основными преимуществами обращения к специалистам, зарегистрированным на YouDo, являются:

• широкий ассортимент оказываемых услуг
• гибкий график работы (некоторые исполнители выполняют заказы в выходные и праздничные дни)
• невысокая стоимость услуг
• профессиональная помощь не только в подключении, ремонте, но и в выборе бытового прибора

Доверив монтаж индукционной плиты частному мастеру, зарегистрированному на YouDo, вы сэкономите финансы. Исполнитель Юду осуществит монтаж встраиваемой керамической плиты в удобное для вас время. Установка варочной панели производится опытным мастером YouDo достаточно быстро.

Сколько стоит работа исполнителя Юду?

Мастера по подключению индукционных панелей, найти которых можно на youdo.com, в сжатые сроки справятся с вашим заданием. Стоимость их работы невысокая. Расценки на подключение керамической или индукционной независимой плиты определяются разными параметрами. Среди них:

• мощность бытового прибора
• тип монтажа (напрямую к счетчику по отдельной линии или к общей проводке)
• вид панели
• срок выполнения задания
• используемые расходные материалы

Профессионалы, зарегистрированные на Юду, осуществят установку вытяжки над индукционной панелью, подберут нужную разновидность проводов для создания надежной и безопасной проводки. Опытные специалисты Юду выполняют монтирование керамических панелей и индукционных плит на высоком профессиональном уровне.

Какие услуги можно заказать у мастеров YouDo?

На сайте Юду вы найдете специалистов по подключению электрических плит. Мастера YouDo оказывают широкий спектр услуг. У исполнителей можно заказать:

• установку дополнительного УЗО и автомата
• проверку соответствия напряжения электросети и независимой керамической панели
• установку индукционных плит (двух- или четырехкомфорочных)
• диагностику системы
• ремонт электрических плит (настольных и встраиваемых)
• замену электрического кабеля

Монтаж электрических плит лучше доверить профессионалам. Специалисты, зарегистрированные на Юду, хорошо разбираются в тонкостях установки бытовых приборов. Мастер, которого вы найдете на Юду, быстро произведет подключение индукционной плиты к сети – цена процедуры при этом будет невысокая. Любые работы исполнителем Юду будут выполнены качественно и оперативно.

Заполните заявку на сайте Юду, если вам необходимо монтировать электрооборудование. Подключение индукционной плиты исполнителем YouDo будет проведено в удобное для вас время и на выгодных условиях.

Подключение индукционной варочной панели – цена в Москве, стоимость подключения индукционной варочной поверхности на YouDo

Установка индукционной варочной панели из стеклокерамики – одна из услуг, которую вы можете заказать на YouDo прямо сейчас. Просто создайте на youdo.com задание для исполнителей, дождитесь предложений по монтажу панелей от свободных мастеров и выберите специалиста. Опытный установщик профессионально и в сжатые сроки выполнит монтаж плиты с подключением.

Во сколько обойдется работа исполнителя YouDo?

Установка индукционной варочной панели производится мастерами, зарегистрированными на YouDo, по доступным ценам. Стоимость работы зависит от таких параметров, как:

• размер, конструкция и фирма-производитель электроплиты
• необходимость врезать прибор в столешницу и выпиливать отверстие
• объем заказа (помимо монтажа и подключения варочных поверхностей индукционного типа, исполнители YouDo устанавливают духовые шкафы)

Оставляя заявку на youdo.com, вы можете указать, на какую сумму рассчитываете при заказе услуг установщика. На задание откликнутся специалисты, которых устроит предложенная стоимость. Определитесь с кандидатурой мастера, а затем договоритесь с ним о точной цене на работу.

Преимущества сотрудничества с исполнителями YouDo

У вас есть возможность заказать установку кухонных панелей любого размера. Мастера, зарегистрированные на YouDo, качественно монтируют индукционные плиты над духовками и подключают их к электросетям. Специалисты используют только профессиональные инструменты и строго соблюдают все правила техники безопасности.

Удобство при работе с исполнителями YouDo заключается в том, что вы:

• уверены в профессионализме и ответственности мастера, которому доверяете монтаж индукционного электроприбора на своей кухне (информацию о каждом исполнителе подтвердила администрация YouDo; в профилях специалистов на youdo.com вы можете ознакомиться с рекомендациями других заказчиков)
• получаете качественно смонтированную варочную поверхность из стеклокерамики в кратчайшие сроки
• можете оценить уровень сервиса, который демонстрирует исполнитель, оставив свой отзыв на сайте

Установка индукционной варочной панели мастером Юду будет выполнена недорого и на высоком профессиональном уровне.

Как правильно подключить 1-комфорочную индукционную плитку?

У меня на кухне установлена вот такая

настольная индукционная плита мощностью 2 кВт (2000 Ватт).

Включается в “обычную” розетку, то есть вилку плиты вставил в розетку, вот и всё подключение.

Но розетка нужна с заземлением, можно использовать наружную розетку если ремонт в помещении уже сделали, но и наружная розетка нудна с заземлением.

Провод прокладываем в кабель-каналах (можно приобрести плинтуса с кабель-каналами).

Откройте паспорт плиты и определитесь с её мощностью, плита с 1 конфоркой не мощней обычного электрического чайника и прокладывать отделенную проводку нет необходимости.

Но важно учитывать на какую нагрузку рассчитана розетка и какими проводами она запитывается (сечение и материал изготовления проводов).

У меня плита подключена в розетку на 10 Ампер, такая розетка выдерживает нагрузку до 2,2 кВт.

Провода медные сечением 2,5 квадрата, выдерживают нагрузку до 5,9 кВт.

Далее, если в одну и ту же розетку будет включаться индукционная плита и иная бытовая техника, то учитывайте уже суммарную нагрузку на розетку.

Например электрочайник 2 кВт и плита 2 кВт нагрузка уже будет составлять 4 кВт, розетка на 10 Амер уже не рассчитана на такую нагрузку.

Если розетки у Вас “сидят” на одном кабеле, то тоже нужно учитывать суммарную нагрузку на провода, или же к индукционной плите делаем отдельную проводку от щитка.

Всё равно нельзя в такую розетку включать и плиту и чайник, для плиты нужна отдельная розетка.

Тройники и двойники при подключении индукционной плиты лучше не использовать и плюс производители холодильников настоятельно рекомендуют подключать холодильник в отдельную розетку.

То есть кроме холодильника в эту розетку ничего включать нельзя и тем более плиту.

Зарядное устройство ноутбука не большой мощности, смотрите на характеристики розетки на мощность плиты, если соответствуют, то можно в эту розетку подключить индукционную плиту (нагрузка суммарная, позволяет).

И опять же учитывайте сечение проводов и материал их изготовления.

Если у Вас в квартире старая Советская проводка (алюминий) то провода с тем же сечением 2,5 квадрата что и медь выдерживают меньшую нагрузку до 4,4 кВт.

Подключение индукционной плиты/Стоимость подключения индукционной плиты в СПБ/Подключить индукционную плиту недорого в СПБ

ПОДКЛЮЧЕНИЕ ИНДУКЦИОННОЙ ПЛИТЫ К СЕТИ В САНКТ-ПЕТЕРБУРГЕ

ВЫЗОВ ЭЛЕКТРИКА ДЛЯ ПОДКЛЮЧЕНИЯ ИНДУКЦИОННОЙ ПЛИТЫ К СЕТИ В СПБ

Компания «Ультра-Сервис» поможет Вам создать уют в доме быстро,качественно и недорого. Наши мастера предлагают Вам услуги по подключению бытовой техники в квартире,торговых заведениях и ресторанах, в коттеджах и домах Санкт-Петербурга и области. Обращайтесь в компанию «Ультра-Сервис»– мы всегда ответственно относимся к своей работе, у нас демократичные цены и гибкая система скидок. Наши мастера – специалисты с огромным опытом работ, с необходимыми навыками и сертификатами. Мы используем только профессиональное оборудование и качественные материалы, заключаем договора с клиентами и предоставляем гарантийные сроки.Звоните по телефону 8(931)252-92-69 в СПБ.

Сколько стоит подключить индукционную плиту в СПБ?Узнать  стоимость подключения индукционной плиты в квартире СПБ можно по телефону 8(931)252-92-69 в СПБ.

ПОДКЛЮЧЕНИЕ БЫТОВОЙ ТЕХНИКИ В СПБ;СТОИМОСТЬ ПОДКЛЮЧЕНИЯ ИНДУКЦИОННОЙ ПЛИТЫ,ЦЕНА В СПБ

НАИМЕНОВАНИЕ	ЦЕНА,РУБ.
Подключение и установка варочной панели	от 980
Подключение индукционной плиты
Подключение водонагревателя (проточный, накопительный)
Подключение и установка стиральной машины
Подключение и установка посудомоечной машины
Подключение и установка вытяжного вентилятора
Подключение и установка духового шкафа
Подключение газовой плиты
Подключение электроплиты
Подключение газовой колонки
Подключение духового шкафа

 При подключении индукционной плиты необходимо строго соблюдать технические требования производителей и соблюдать нормы безопасности. Стоит учитывать не только особенности электросети на месте подключения, но и свойства конкретной модели электрической плиты, которая может не иметь специального электрошнура для подключения к однофазной или трехфазной сети. Именно поэтому мы не рекомендуем самостоятельно подключать индукционную плиту, а также пользоваться услугами частных мастеров.Лучше сразу обратиться в компанию,профессионально занимающуюся установкой техники для дома.Звоните в компанию «Ультра-Сервис» по телефону 8(931)252-92-69 в СПБ и наш специалист проведет установку и подключение индукционной плиты недорого и безопасно..

Наши мастера занимаются подключением индукционных плит electrolux (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд, самсунг.

Компания «Ультра-Сервис» предлагает Вам следующие услуги:

Звоните в компанию «Ультра –Сервис» и профессиональный мастер будет у Вас в назначенный день и час! Мы работаем быстро, качественно и недорого!Наш телефон 8(931)252-92-69 в СПБ.

Подключение варочной панели к электросети

Встраиваемые варочные панели вытесняют из рынка классические электрические и газовые плиты. Данный тип бытовой техники функционален, более экономичен, легкий в управлении и имеет красивый вид.

Подключают варочные панели отдельно от духового шкафа, моноблоком или в комбинированной виде (верх может быть газовый, а низ – электрика, и наоборот). Установка своими силами не представляет проблем, но есть ряд нюансов. Ниже расскажем, как правильно подключить дома варочную панель к электросети.

Главные особенности подключения техники

Работу следует выполнять строго по инструкции от завода-производителя бытовой техники, по нормам ПУЭ 7 издания. Иначе можно лишиться гарантии на приобретаемую варочную панель. Халатное отношение приведет к пожару электрической проводки в доме. Разберем детально, как необходимо подключать в домашних условиях электрическую варочную панель на кухне.

Все начинается с разметки. Если правильно обозначите место для отверстия варочной панели, то не возникнет проблем с монтажом техники к электросети. Посадочное место можно обозначить 2-мя способами:

1. Уложить бытовую технику на столешницу и обвести карандашом.
2. Рассчитать все точно (так работают профессионалы).

Вырезать отверстие для плиты можно при помощи следующих инструментов – ручного фрезера, дрели или лобзика. Красивее срез получается при помощи фрезера, но его нечасто встретишь в домашней мастерской. Лобзиком работу делать долго. Для самостоятельного подключения панели чаще берут дрель.

Использовать аппарат нужно аккуратною. Берут сверла 8-10мм и делают отверстия по периметру посадочного основания. С небольшими отступами друг от друга наслаивается масса отверстий, которые после выстраиваются в общую единую прорезь.

Делать работу нужно с внутренней стороны обозначенного прямоугольника. Чтобы кусок вырезанной столешницы не повредил мебель на кухне, нужно подложить сверху табурет или обрезки ДСП.

Совет! В конце нужно выполнить гидроизоляцию. При попадании влаги на обработанную поверхность, из которой изготовлена столешница, она быстро начнет портится. Торцы смазывают силиконом.

Как поставить дома газовую плиту

При разметке основания для бытовой техники следует брать во внимание, что от прибора до стены должно быть не менее 55мм. Врезка проводится вышеуказанных способом. Подключение к газовой трубе выполняет сотрудник госслужбы, а вот с электрикой можно справиться своими силами. Если планируете соединить варочную панель к газовой трубе сами, позаботьтесь, чтобы не было утечек газа, а все гайки хорошо закручены.

Правила монтажа электроварочной панели

Выполните разметку на столешнице перед тем как подключить вилку к варочной панели. Далее выполняют подведение отдельной электрической линии с заземлением под кухонный агрегат, а после уже можно приступать к работе. Опирайтесь на инструкцию, которая идет в коробке с покупкой. Перед установкой любых электроприборов необходимо обесточить помещение с распределительного щитка.

Совет! Электрический ток – источник повышенной опасности, неаккуратный монтаж приборов приведет к нежелательным последствиям. Если сомневаетесь в своих силах, лучше пригласите на дом специалистов.

Выбираем мощность новой варочной панели

Для любой варочной техники мощность считается главным показателем. От этого критерия зависит как долго будет готовиться еда на плите, насколько удобно хозяйке будет работать с электроповерхностью. Хорошо, когда конфорка всего за пару секунд нагревается, и также быстро остывает. Но у такого удобства есть и минус – большое потребление электроэнергии.

Электрическая

Пользуется спросом варочная панель для подключения с 4-мя конфорками. Производители оснастили прибор местами нагрева разной мощности:

• 1 конф. − 0,4-1кВт.
• 2-е конф. – 1,5кВт.
• 4 конф. – до 3кВт.

В общей сумме получается 7кВт.

Совет! Есть на рынке агрегаты с дополнительными опциями, как регулировка общего уровня нагрева для каждой точки, с большим количеством точек, для посуды нестандартной формы и т.д. суммарная мощность может подрасти до 10кВт.

Индукционная

Это самый современный тип оборудования для подогрева еды на кухне. Средняя мощность такой поверхности – 7кВт. Но речь идет о консолидированной мощности техники.

Газовая

Природное топливо – не электричество, поэтому замерить потребляемое, полученное количество энергии невозможно. В расчет можно взять количество газа, прошедшего через электросчетчик. Теплотворная способность газа составляет 8-11 Вт на час/м3. Оценить качество топлива на кухне можно субъективно.

Но опираться можно на такие показатели:

• Ориентировочно мощность 1 конф. составляет 2-2,5кВт.
• На 4 конф. показатель 8-10кВт.

Пониженная мощность отдельных конф. компенсируется отдачей тепла наибольшей конфорки. Чем выше диаметр конфорки, тем больше мощность.

Варианты подключения домашней варочной панели

На территории РФ и странах СНГ производители предлагают подключение варочных панелей по 2-м стандартам. Это однофазная сеть на 220В, реже – двухфазная на 220В или 3-х фазная на 380В. Правильный выбор провода считается важным пунктом во время установки прибора, который не следует игнорировать. В расчет берутся 2 показателя – количество жил и их толщина.

Число жил в проводе зависит от количества контактов в клеммнике подсоединяемой варочной панели. Обычно прибор имеет 2 варианта подключения – к 3,4 жилам. Кабель для техники с 3-мя жилами используют в том случае, если нужно поставить дома плиту к однофазной сети 220В.

Если распредкоробке 2-3 фазы (380В), то установку делают по другим правилам. Используйте подключение по схеме, где учитывают 4 провода. Дополнительный провод позволит уменьшить напряжение на линии, увеличит эффективность.

Далее подбирают оптимальную толщину провода для плиты. В учет берется мощность устройства. Самый оптимальный вариант – 2 и 4мм2. Для маломощных приборов не подходят кабели, толщина которых 6мм2. При выборе провода можно покупать мягкие и жесткие кабели. Оба этих варианта отлично подходят для варочной панели.

Кабель в доме может иметь разные цвета и количество проводков. Рассмотрим все варианты.

Однофазная сеть на 220В

Предусматривает 2 проводника единого цвета (характерно для старых построек). «Ноль» или «Фазу» необходимо искать при помощи измерительного прибора. В новых домах ставят цветной кабель, фаза L имеет коричневый/красный провод, ноль N – синий, голубой, а заземление PE получило желто−зеленый.

220В с двумя фазами

Встречается в новостройках. Ноль имеет синий провод, фазы – коричневый, черный, а «землю» обозначают желто-зеленым.

Трехфазная сеть на 380В

«Земля» и «ноль» имеют традиционную окраску, а фазы идут по стандарту – коричневый, черный, белый или зеленый, красный, желтый провода.

В результате таких нюансов для подключения индукционные и пр. варочные панели в продаже идут без сетевого шнура. Так что помимо выделенной линии под технику, нужно приобретать отдельно кабель для подсоединения плиты к розетке.

Розетка под варочную панель

Маломощные поверхности (с двумя конфорками) можно подсоединять через стандартную евророзетку на 16А. Но от этого она будет греться, поэтому лучше сразу подключить на кухне розетку на силу тока до 40А. Ее ставят на удобной высоте, но не выше 900мм от пола, и не на одном уровне с плитой.

Желательно выделить место слева или справа от варочной поверхности. Если планируется монтаж духового шкафа вместе с плитой, то ставьте ниже уровня короба, но не близко к полу. Это позволит избежать короткого замыкания во время возможного затопления помещения при поломке водопровода.

Совет! Вся кухонная техника должна иметь единую линию питания от щитка.

Варианты монтажа − скрытый или наружный

Выбор зависит от потребителя. Помните, что в деревянном доме выполняется обычно наружная проводка, а все приборы подсоединяют таким же образом. Это связано с техникой безопасности. Дерево – горючий материал, а провода и пр. источники возгорания прятать запрещено.

Такое правило касается кухонной мебели. Если за розеткой стоит духовой шкаф, то придется вырезать отверстие в задней стенке. Провода вешаем на стену, но не на шкаф.

Для правильного подключения дома варочной панели в случае бетонных или кирпичных стен можно использовать оба варианта установки розеток для плиты. По ТБ скрытая установка лучше всего. Когда ремонт уже выполнен в помещении, то выбирайте вариант монтажа с помощью кабель-каналов. Исключите контакт с горячими материалами, как дерево или не огнестойкий пластик.

Совет! Запрещено использовать для заземления розетку на стояки или трубы. Нельзя подсоединять на контур питания др. кухонную бытовую технику. Это опасно для жизни.

Сечение кабеля для домашней варочной панели

Для правильного подключения индукционной и др. типов варочной панели к сети используем 3-х, 4-х или 5-и жильный кабель с медными проводами. Количество жил, их сечение будет зависеть от нагрузки, напряжения сети, силы тока. Понадобятся и устройства защитного выключения.

Рекомендовано для правильного подсоединения бытовой техники выделить отдельную линию к щитку. Сечение проводов подбирают в зависимости от мощности:

• Для 1ф. сети с показателями мощности оборудования до 3,5кВт берут 3-х жильный кабель 2,5мм2.
• Для 1ф. и 2ф. сети с оборудованием мощностью от 3,5кВт нужно приобрести кабель с сечением 6мм2.
• Для 3ф сети с техникой 7кВт и выше потребуется 5-жильный кабель с сечением 2,5мм2.

Дополнительно следует поставить автомат и устройство защитного отключения. Они позволят предотвратить поломку техники в случае короткого замыкания.

Особенности подключения

Подключение варочной панели выполняется по определенной схеме. Нужное питание обеспечивается для 220В или 380В монтажом специальных перемычек. Распредкоробка на задней стенке прибора имеет изображение такой схемы. Это позволяет правильно подключить цветные жилы. Провод с черной, коричневой изоляцией – в фазу, синего цвета – в ноль, а желто-зеленого – «земля». После этого можно подключить прибор к сети.

Совет! При помощи тестера легко проверить правильность подключения на отсутствие короткого замыкания между каждым проводом кабеля, на вилке на отсутствие контакта между фазой и землей. При этом все приборы должны быть обесточены. Контроль работы варочной панели нужно проводить при различных режимах работы переключателей. Нормальные значения от 4-10 Ом при установленном режиме 10 Ом.

Колодка для подсоединения питающего провода должна содержать 6 контактных зажимов. В документах на эксплуатацию бытовой техники или на самой технике будет указана схема для подключения. При помощи нее можно будет выполнить работу своими силами, не привлекая электрика.

Обязательно наличие нужных инструментов и тестера. Для защиты кабеля в доме или квартире ставят дифференциальный автомат или выключатель-автомат на щитке. С характеристикой С и УЗО.

Заземление электроплиты

Электрическая плита в квартире ли доме нуждается в заземлении. Все работы делятся на 2 категории:

• При наличии общего заземляющего контура для помещения.
• В случае отсутствия заземления.

В первом случае понадобится гибкий провод из меди с сечением 2,5мм2. Его придется проложить от электрощитка к прибору. Во втором случае нужна установка УЗО + зануление (для этого понадобится нулевой защитный проводник). Иногда оба этих варианта просто совмещают.

Если в помещении нет центрального газоснабжения, то электроплита – важный кухонный прибор. От качества установка будет зависеть ее срок службы и эксплуатация. При выборе кабеля для техники обращайте внимание на сечение провода, количество жил, марку. Советы можно почерпнуть в спецификации к варочной панели от производителя.

В самостоятельном подключении варочной поверхности к электросети нет ничего сложного. При наличии минимальных знаний в электромонтажных работах, инструментов, можно самостоятельно справиться с задачей. Прокладка отдельной линии, установка в распредщиток не требует высокой квалификации, но в новых домах в этом не будет необходимости.

Застройщики заранее стараются выполнить подготовительные работы, чтобы новые жильцы могли без хлопот выполнить подключение бытовой техники на кухне. В старых же постройках придется ставить отдельную линию, заниматься заземление, менять проводку полностью.

Установка индукционной варочной панели

Майкл Чотинер

Индукционные варочные панели

, которые нагревают кастрюли и сковороды магнитными полями вместо пламени или нагревательных катушек, были доступны с 1950-х годов, но они только сейчас завоевывают популярность среди ремонтников дома, которые стремятся создать современные кухни. Индукционные варочные панели обладают значительными преимуществами перед газовыми и электрическими моделями, поскольку они:

• Готовьте еду быстрее
• Более энергоэффективны
• Позволяет более точный контроль температуры
• Легче содержать в чистоте
• Надежнее

Действительно, поварам в вашей семье придется изменить некоторые давние кулинарные привычки, чтобы научиться готовить еду с помощью индукционной плиты.Возможно, вам даже придется заменить свою любимую посуду на чугунные или магнитные кастрюли и сковороды из нержавеющей стали. Но установить индукционную варочную панель не сложнее, чем поставить электрическую варочную панель на стойку и подключить проводку.

Выбор индукционной варочной панели

При выборе индукционной варочной панели следует учитывать множество факторов, в том числе:

• Количество, размеры и мощность варочных элементов
• Конфигурация – некоторые модели предлагают комбинацию индукционных и стандартных элементов электрической катушки.
• Цвет поверхности варочной панели (черный или нержавеющая сталь; отделка или без отделки)
• Специальные функции, такие как возможность связывать элементы, чтобы вы могли использовать прямоугольные сетки увеличенного размера

Но при планировании установки имеют значение только основные размеры варочной панели.К ним относятся:

• Габаритный или номинальный размер
• Размер выреза
• Глубина единицы под прилавком

Изображение предоставлено GE Appliances

Обычные модели с четырьмя или пятью элементами готовки, как правило, имеют только два номинальных размера: 30 дюймов и 36 дюймов. Здесь ваш выбор может быть основан на:

• Если вы собираетесь заменить существующую варочную панель и хотите минимизировать время и усилия, необходимые для регулировки выреза в столешнице, выберите индукционную варочную панель той же марки и номинального размера.Некоторые модели (в частности, GE Profile CleanDesign PHP 900) предлагают комплекты отделки, которые красиво закрывают зазоры, когда существующий вырез слишком велик для выбранной новой варочной панели.
• Если вы впервые устанавливаете индукционную варочную панель на ранее неразрезанную столешницу, подберите номинальный размер устройства к размеру основного шкафа, в который она будет вставляться. 30-дюйм. варочная панель должна поместиться в 30-дюйм. (или более широкий) шкаф; 36-дюйм. варочная панель должна поместиться в 36-дюйм.широкий (или более широкий) шкаф.

В дополнение к двум наиболее распространенным размерам индукционные варочные панели также доступны в меньших и нестандартных размерах. Европейские производители предлагают варочные панели номинальной шириной 23, 31 и 37 дюймов, а также можно найти 12, 15 и 24 дюйма. индукционные варочные панели на рынке. Что бы вы ни выбрали, не забудьте проверить размер выреза и общую глубину под варочной поверхностью, прежде чем делать окончательный выбор. Только некоторые индукционные варочные панели рекомендуются для установки над настенной духовкой в ​​базовом шкафу, поэтому, если это ваш окончательный план, убедитесь, что вы выбрали совместимую варочную панель и духовку.

Соблюдайте минимальные зазоры

При планировании установки индукционной варочной панели убедитесь, что установленный блок имеет достаточный зазор от горючих материалов сверху, снизу и с обеих сторон. У каждого производителя есть свои рекомендации, но на рисунках ниже, взятых из инструкций по установке индукционной варочной панели GE Profile, показаны основные зазоры, которые следует учитывать.

Изображение предоставлено GE Appliances

Требования к электрооборудованию

Для индукционных варочных панелей

требуется специальная заземленная цепь на 240 вольт, защищенная автоматическими выключателями на 40 или 50 ампер, которые оканчиваются утвержденной распределительной коробкой, установленной под прилавком на задней стенке шкафа или на стене за ней.Рекомендации производителей по оптимальному расположению распределительной коробки могут варьироваться в зависимости от того, входит ли кабель питания в корпус варочной панели слева или справа, но он должен быть примерно на 16 дюймов ниже нижней стороны столешницы, чтобы соединения внутри коробка не будет подвергаться чрезмерному нагреву.

• Если вы просто заменяете старую электрическую варочную панель на новую индукционную единицу аналогичного размера и мощности, существующая цепь и розетка, вероятно, будут работать без изменений, но дважды проверьте спецификации производителя на общую силу тока, чтобы убедиться, что существующий автоматический выключатель имеет соответствующий номинал.Если вы не уверены, проконсультируйтесь с лицензированным электриком.
• Если вы устанавливаете индукционную варочную панель в новом месте, попросите профессионального электрика определить, сможет ли существующая электрическая сеть вашего дома поддержать устройство, и проведет необходимую проводку.

Большинство производителей поставляют длинный гибкий армированный кабель для подключения варочной панели к домашней проводке в распределительной коробке, но я бы не сделал это сам без участия лицензированного профессионала. В существующей проводке и местных нормах и правилах слишком много потенциальных переменных, чтобы предоставить здесь исчерпывающие инструкции, например:

• Питание 3- или 4-проводное?
• Есть заземляющий провод?
• Допускает ли ваш местный кодекс заземление через нейтраль?
• Присутствует ли алюминиевая проводка, и если да, есть ли у вас подходящие гайки для подключения?

Мне повезло, что у хорошего друга есть профессиональный электрик, и я приглашаю его на барбекю, когда мне нужно подключить новый прибор.Если ваше барбекю не так хорошо, как у меня, возможно, вам придется нанять лицензированного профессионала.

Подготовка выреза в столешнице

В самом простом случае вы заменяете существующую варочную панель индукционным блоком того же номинального размера, а имеющийся вырез имеет примерно правильный размер. Если вы действительно умен (или ленивы), вы выбрали модель от того же производителя, что и старая варочная панель, которая поставляет комплекты отделки и наполнители, чтобы скрыть любые зазоры, если существующий вырез окажется немного завышенным.

Если существующий вырез слишком мал или если вы устанавливаете индукционную варочную панель на новую столешницу, вам придется разрезать. Стоит ли делать это самому?

• Если вам нужно немного увеличить вырез в верхней части камня, вы можете сделать это с помощью угловой шлифовальной машины и карбидокремниевого или алмазного круга, но это будет неаккуратно. Заранее выясните, как контролировать пыль и воду. Не пытайтесь самостоятельно сделать новый вырез в камне; это слишком рискованно.
• Если имеющаяся вершина имеет твердую поверхность, вы можете сделать это самостоятельно – если у вас есть мощный врезной фрезер и однозубое долото диаметром 3/8 дюйма с хвостовиком ½ дюйма. Обязательно оставьте углы выреза закругленными; не используйте лобзик.
• Если существующий верх сделан из пластикового ламината, сделайте это, если у вас есть дрель с диаметром ½ дюйма. бит, переносная дисковая пила с твердосплавным полотном на 40 зубьев и лобзик.

Установка варочной панели

После того, как вы подготовили вырез в соответствии со спецификациями производителя, вы закончили с самой сложной частью.Для разных моделей от разных производителей требуются разные системы крепления. Важно четко следовать инструкциям производителя. Также неплохо выровнять края столешницы вокруг выреза светоотражающей алюминиевой лентой, чтобы заблокировать накопление тепла и предотвратить повреждение столешницы. Например, для индукционных варочных панелей Whirlpool используются специальные кронштейны (поставляемые с варочной панелью), которые крепятся к левой и правой сторонам выреза, как показано на рисунке ниже.Затем варочную панель опускают в подготовленное отверстие, где она фиксируется зажимами.

Крепежная система Whirlpool

Индукционные варочные панели

GE опускаются в подготовленный вырез и удерживаются на месте зажимами, которые крепятся к нижней части корпуса винтами. Будьте осторожны, чтобы не затянуть зажим слишком сильно, когда устанавливаете варочную панель на камень или поверхность с твердой поверхностью.

Система прижимных зажимов GE Appliances

После того, как варочная панель будет надежно закреплена на месте, вызовите профессионального электрика, имеющего лицензию, для подключения провода линии электропередачи от варочной панели к цепи в распределительной коробке.Убедитесь, что питание цепи отключено на панели, прежде чем он начнет подключение.

А теперь наслаждайтесь своей новой индукционной варочной панелью!

Об авторе: Майкл Чотинер – эксперт по установке бытовой техники своими руками и пишет советы домовладельцам для Home Depot. Совет Майкла по индукционным варочным панелям основан на его многолетнем опыте работы плотником и генеральным подрядчиком. Чтобы просмотреть обширный выбор индукционных варочных панелей Home Depot, щелкните здесь.

Как установить индукционную плиту?

Индукционная плита требует специального источника питания и соответствующего подключения к сети. Вы можете сделать это самостоятельно, но если вы не знаете, как это сделать правильно, мы рекомендуем вам обратиться к квалифицированному электрику для установки плиты.

Для вашего собственного здоровья и безопасности мы рекомендуем поручить установку индукции опытному электрику. В большинстве случаев это устройство подключается к однофазному источнику питания 230 В или к трехфазному источнику питания 400 В.Здесь очень важно подключение к отдельной токовой цепи, чтобы избежать перегрузки системы электропроводки в вашем доме или квартире.

Какие кабели подходят для установки индукционной плиты?

Кабели должны быть отрегулированы в соответствии с требованиями производителей оборудования. Сечение кабеля должно соответствовать типу установки. Если мы подключаем индукционную плиту к трехфазному источнику питания, кабель должен быть минимум 5 x 2,5 мм2, тогда как для подключения к однофазной сети требуются кабели 3 x 4 мм2.

В случае однофазной установки рекомендуется кабель 4 мм2, но довольно часто кабели 2,5 мм2 уже проложены в наших домах или квартирах. Также можно использовать этот тип кабеля. Не каждый готов менять систему электропроводки в своем доме только для того, чтобы установить новую плиту.

Однофазная установка

Практически большинство варочных панелей, продаваемых в Польше, можно подключить к однофазному источнику питания.Это не что иное, как традиционная розетка на 230 В. Установка индукционной плиты осуществляется путем соединения трех кабелей от системы электропроводки с кабелями от прибора. Кабели должны быть подключены в соответствии с цветовым кодом.

Некоторые индукционные варочные панели предназначены для однофазного подключения и оснащены заводской вилкой. Следует помнить, что нельзя допускать перегрузки системы электропроводки. Для решения этой проблемы рекомендуем создать отдельную цепь тока для индукционной варочной панели.

К каждому прибору прилагается руководство, в котором вы можете найти полезную информацию о скачках напряжения, которым вы должны следовать во время установки. В руководстве вы также можете найти всю информацию о типах кабелей, которые необходимо использовать для обеспечения правильного подключения. Поэтому, если вы хотите установить индукционную плиту самостоятельно, вам необходимо внимательно прочитать руководство и инструкции.

Трехфазная установка

Не каждую индукционную плиту можно подключить к трехфазному источнику питания.Если это возможно, убедитесь, что кабели питания имеют подходящее поперечное сечение. Также можно подключить индукционную плиту к обоим типам системы электропроводки. Если мы не совсем уверены, какой тип электропроводки у нас дома, мы должны попросить помощи у квалифицированного электрика.

Если мы решим подключить индукционную плиту самостоятельно, мы должны строго следовать инструкциям, приведенным в руководстве, где вы можете найти подробную информацию о том, как правильно подключить кабели.Если нам необходимо подключить наше устройство к источнику питания 400 В, мы чаще всего используем двухфазные кабели и кабель третьей фазы, а также замыкаем нейтральный провод. Для выполнения этого процесса нам понадобится заземление.

Установка электриком

Если у вас возникли сомнения при установке индукционной плиты, обратитесь за помощью к опытному электрику. Он обладает всей необходимой квалификацией и правильно установит вашу индукционную плиту.Неправильная установка индукционной плиты может привести к ее повреждению, а также представляет угрозу для здоровья человека, устанавливающего индукционную плиту.

Вам также следует иметь в виду, что многие производители индукционных плит требуют, чтобы эти устройства устанавливались квалифицированными специалистами. Если нет штампа электрика, установившего вашу индукционную плиту, ваши жалобы могут быть не учтены.

Процесс установки индукционной варочной панели своими руками несложный.Многие производители бытовой техники снабжают каждый прибор подробным руководством по эксплуатации, в котором вы найдете всю необходимую информацию. Если мы уже знаем, для какой установки предназначена наша индукционная плита, вам просто нужно строго следовать инструкциям и требованиям, предоставленным производителем. Если вы не хотите рисковать, вы всегда можете обратиться за помощью к электрику.

Нужна ли особая проводка для индукционных варочных панелей?

Индукционные варочные панели необходимо подключать к источнику питания, так как они используют электричество для работы.И это подводит нас к вопросу о том, нужна ли индукционным варочным панелям специальная проводка для работы или нет.

Ответ на этот вопрос – НЕТ – вам не нужна специальная проводка (если вам не нужны какие-то очень специфические требования к напряжению или силе тока).

Это зависит от типа проводки, которая есть в вашем доме, и от модели индукции, которая у вас есть. Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может потребоваться специальная проводка, если есть определенные требования к напряжению или силе тока.

Специальная проводка необходима, когда вы хотите увеличить допустимую силу тока или когда требования к индукции превышают поставляемые.

Это в основном сводится к пониманию электрических требований к индукционной варочной панели. Мы знаем, что индукция работает по принципу электромагнетизма. Переменный ток пропускается через медную катушку, которая создает магнитное поле. Теперь для прохождения тока индукции требуется электричество.

Если вы ищете портативную и простую в использовании индукционную варочную панель (которая не требует специальной проводки и является простой в использовании), я рекомендую проверить эту индукционную плиту Max Burton на Amazon.

Электрические требования индукции

В США для индукционной варочной панели требуется специальная заземленная цепь на 240 В, защищенная автоматическими выключателями на 40–50 А, которые оканчиваются в утвержденной распределительной коробке, установленной рядом с варочной панелью. Это может быть под прилавком у задней части шкафа или на стене за ним.

Распределительная коробка должна располагаться на достаточном расстоянии от варочной панели, чтобы соединения внутри коробки не подвергались чрезмерному нагреву.

Большинство производителей поставляют длинный гибкий армированный кабель для подключения варочной панели к домашней электропроводке в распределительной коробке.

На что следует обратить внимание перед подключением

Перед подключением индукционной варочной панели следует помнить о нескольких вещах.

Во-первых, вы должны знать местные строительные нормы и правила. Установка должна соответствовать национальным электротехническим нормам и правилам. Правильное напряжение, частота и сила тока должны подаваться на устройство от специальной заземленной цепи.Цепь должна быть защищена автоматическим выключателем соответствующего размера или предохранителем с выдержкой времени.

Далее нужно знать, трехжильный ли источник питания, или четырехжильный. Допускают ли местные нормы заземление через нейтраль. И напоследок, есть ли в вашем доме алюминиевая проводка. Это связано с тем, что варочная панель имеет медную проводку, а для ее подключения к алюминиевой проводке требуются специальные разъемы.

Электропроводность в деталях

Чтобы ток протекал должным образом и достиг индукции, он должен протекать по проводу.

Провод должен иметь некоторое сопротивление, чтобы ток мог течь в определенном направлении, иначе небольшое давление направит ток в любом направлении. Сопротивление гарантирует, что электрический ток течет определенным образом.

Это сопротивление определяется материалом провода. Некоторые переносят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или, другими словами, с большим сопротивлением. Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Электропроводка в домах

Хотя провода, несущие электричество в стенах вашего дома, являются отличными проводниками, они имеют определенный диаметр и оказывают некоторое сопротивление потоку электричества.

Это сопротивление накапливается в виде тепла. И именно поэтому размер провода строго устанавливается строительными нормами и правилами, чтобы соответствовать максимальной силе тока, которую провод определенного размера разрешен законом. Таким образом, никакой провод в стене никогда не станет достаточно горячим, чтобы вызвать пожар.

Помимо кодов и правил для размера провода (максимальный ток устанавливается размером проложенного провода), закон также требует наличия устройства, которое мгновенно отключит цепь, если когда-либо разрешенный максимум увеличится. В старину это устройство было запалом.

Предохранитель представлял собой одноразовое устройство, состоящее из небольшой металлической полосы, заключенной в стакан, предназначенной для плавления и, таким образом, размыкания при максимальном токе, на который он рассчитан. Пример – предохранитель на 15 ампер.В настоящее время используется автоматический выключатель, который можно использовать бесконечно, его можно просто сбросить, если он сработает.

Еще одна вещь, о которой следует помнить, если вы находитесь на этапе электромонтажа своего дома, алюминиевая проводка представляет собой серьезную опасность. Причина в том, что, хотя он может проводить ток, на который рассчитан, алюминий расширяется и сжимается при нагревании намного больше, чем медь, и имеет тенденцию ослаблять соединения на винтовых клеммах из-за повторного расширения / сжатия.

Создает высокое сопротивление, которое может вызвать перегрев, искрение и возгорание.По этой причине установка алюминиевой проводки во многих местах теперь запрещена законом.

Электропроводка для индукционной варки

Если вы находитесь на стадии проектирования, вам необходимо настроить проводку, соответствующую электрическим требованиям вашей индукции, а если проводка уже есть, вам нужно ограничиться индукцией, которая не требует большего, чем может обеспечить ваша проводка.

Объясняя простой алгеброй, ток в амперах – это мощность, деленная на напряжение. Это даст вам необходимую допустимую нагрузку (допустимую нагрузку по току) для вашей проводки в стене.Другими словами, нагрузка на схему.

В США мощность цепи питания в амперах обычно начинается с 15 ампер, а затем, как правило, кратна десяти: 20, 30, 40 и т. Д.

В старых домах в США были главные панели на 150 ампер. Это означало, что весь дом мог получить от энергокомпании не более 150 ампер. Новые дома построены с сервисом 200 ампер.

Теперь размер провода не менее важен для пропускания определенного количества ампер или тока.В местных нормах и правилах вашего региона обычно указывается датчик. Некоторые значения, близкие к стандартным, чтобы дать вам приблизительное представление:

• 14 калибр может выдерживать 15 ампер
• 12 калибр может выдерживать 20 ампер
• 10 калибр может нести 30 ампер
• 8 калибр может нести 50 ампер
• 6 калибр может нести 65 ампер

Я бы порекомендовал и провод 8-го калибра, если вы проводите или меняете электропроводку в доме. Но заранее уточните местные коды.

Это даст вам 50 ампер для вашей индукционной варочной панели.

Зная напряжение, с которым вы должны иметь дело, и допустимую допустимую нагрузку, вы можете рассчитать минимальную мощность, которую вы сможете подавать на свою индукционную варочную панель, и соответственно выбрать индукционный блок. Хорошая формула, которую следует запомнить: P = V * I.

Ваш вызов суждения

Теперь, зная, какая мощность будет у вас под рукой, если ваша мощность немного меньше, чем требуется для интересующего вас устройства (например, 7,2 кВт, а вашему устройству требуется 7.4 кВт), то вам нужно будет позвонить самостоятельно.

Пойдете вы или нет. Что вы можете сделать в таком случае, так это не использовать все элементы на полную мощность одновременно. Худшее, что может случиться, – это отключение автоматического выключателя. С другой стороны, не стоит слишком часто отключать выключатель.

Наконец, убедитесь, что вы знаете, сколько каждый элемент индукции может потреблять при установке на максимум. Затем убедитесь, что он находится в пределах, которые вы рассчитали.

Подключение индукционных проводов и его методика

Во избежание поражения электрическим током или возгорания отключите питание цепи с помощью панели автоматического выключателя или блока предохранителей перед подключением проводки варочной панели.

Подключите заземляющий провод (обычно зеленый) от устройства к заземленной металлической постоянной проводке. Лучше не подключать заземляющий провод к нулевому проводу питания дома. Во многих местах это запрещено.

Если используется электропроводка из алюминия, подключите медные провода прибора к электропроводке из алюминия с помощью специальных разъемов, разработанных и сертифицированных агентством для соединения меди с алюминием.

Тщательно соблюдайте письменную процедуру производителя.Неправильное подключение может привести к возгоранию.

Кабель от прибора может быть трехжильным или четырехжильным. В некоторых областях подключение нейтрального провода разветвления к заземляющему проводу устройства разрешено, а в некоторых – не разрешено. В зависимости от кодов вашего региона, подключитесь к распределительной коробке соответственно. Тщательно следуйте инструкциям производителя.

Ниже я привел пример подключения трехжильного кабеля к внешнему заземлению (в таких местах местные коды городов не позволяют подключиться к нейтральному проводу в распределительной коробке).

Трехжильный электрический соединительный кабель с внешним заземлением

Для заземления не заземляйте прибор на газопровод или трубу с горячей водой. При подключении к заземленной трубе холодной воды подключите ее с помощью отдельного медного заземляющего провода (минимум 10) и зажима с внешним винтом заземления.

Заземленная труба для холодной воды должна иметь металлическое соединение с электрическим заземлением и не должна прерываться изоляционными материалами. Любой изолирующий материал должен быть соединен с проводом минимум 4 AWG, чтобы обеспечить непрерывность заземления.

Обратите внимание, что если распределительная коробка была должным образом заземлена лицензированным электриком, заземляющий провод (зеленый) может быть подключен к распределительной коробке с помощью концевого зажима.

Подключите черный провод от устройства к черному проводу питания в распределительной коробке.

Аналогичным образом подключите красный провод от устройства к красному проводу питания в распределительной коробке.

Внимательно прочтите инструкции производителя и соблюдайте местные коды городов своего города, прежде чем устанавливать проводку для индукционной сети.Надеюсь, я дал вам глубокое понимание проводки, необходимой для индукции, и упростил ее для вас. Удачи!

Вам также могут понравиться следующие статьи:

Подключение варочной панели к электросети: 3 этапа |

При правильном подходе подключить варочную панель к электросети вполне возможно самостоятельно. Электрические плиты очень популярны. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественного силового щита обойдется вам в немалую сумму.Из-за такой дороговизны решиться на дополнительные услуги мастера по подключению варочной панели может не каждый. Если вы уверены в своих силах и готовы попробовать подключить варочную панель к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Правила безопасности при подключении варочной панели

Подключение к электрической сети варочной панели – очень ответственная и ответственная задача. Это зависит от того, насколько точно вы соблюдаете все правила и правила безопасности, зависит от того, как долго будет работать ваше новое приобретение.

В первую очередь нужно убедиться, что электропроводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим шагом, в итоге через несколько месяцев можно получить новую, но неисправную варочную поверхность. Дело в том, что при плохой проводке плита будет навсегда отключена от электросети, выбивая вилки, которые быстро придут в негодность.

Выполняя работы по подключению варочной панели к сети, не забывайте выключать автоматы в электрощите.

При подключении варочной панели обязательно соблюдать правила безопасности

От вводного распределительного щита необходимо проложить отдельные линии для подключения мощных электроплит.Если у вас нет возможности это сделать, то от подключения мощной плиты следует отказаться.

Сечение медных жил не должно быть менее 4 мм2. Также необходимо заземлить. Если этого не сделать, то устройство может превратиться в опасный для жизни объект. Для дополнительной безопасности можно установить устройство автоматического отключения.

Варочную панель можно подключить проводом, идущим прямо от заслонки к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут прямо по стене, во втором прячутся в ней.

Выбрать вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как вилка.

Выберите штекерное соединение в соответствии с номинальным током. Для однофазной сети розетка должна иметь три выхода, а для трехфазной – пять.

Перед подключением варочной панели специалисты рекомендуют сначала выбрать правильную вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика.Иногда у них есть крышка. Розетки для однофазных и трехфазных сетей будут существенно отличаться. Для однофазного требуется 32А, а для трехфазного 16А.

Внешний вид и устройство розетки и вилки не имеет большого значения. Однако очень важно, чтобы он выдерживал протекающий ток.

Не используйте обычную розетку. Они не выдержат тока, необходимого для варочной панели, и рано или поздно воспламенится.

Шнур варочной панели должен быть такой длины, чтобы его можно было безопасно вынуть из розетки.Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в разводке. Чтобы укрепить небольшую проводку в кабеле, используйте втулку, изолированную кончиком пальца.

Как подключить электрическую плиту к однофазной

Больше всего вопросов возникает при подключении электроплит к сети 220 В. Обычно электрическая плита, например Hansa, имеет 6 проводов, тогда как в доме всего три провода. Однако с этой проблемой легко справиться, установив специальные перемычки.Их можно связать. Если их нет, то вам придется изготовить их самостоятельно, используя специальные зажимы.

Для того, чтобы правильно подключить варочную панель с одной фазой, лучше прочитать подробную инструкцию

Подключение варочной панели к электричеству:

1. Найдите крышку на задней стороне панели. Откройте его отверткой, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно совместить контакты.Для этого необходимо соединить три фазных провода, затем два нулевых провода, а землю оставить как есть. Иногда оборудование уже идет с установленными перемычками, в этом случае вы подключаете шнур питания к контактным группам: одна к фазе, одна к нейтрали и желто-зеленая к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. В этом случае заземляющий провод должен быть подключен к вершине дисбаланса, а фаза должна соответствовать прокладке проводов в розетке.

Если подключить плиту в квартире, где в разводке всего два провода, то потребуется сделать отдельный контур заземления. Если этого не сделать, то гарантия на устройство перестанет действовать, и с любой поломкой, даже с заводским браком, придется справляться самостоятельно.

Также иногда может возникнуть необходимость подключить панель к сети 380 вольт. Однако такая разводка встречается крайне редко.

Подключение 4-проводной варочной панели Electrolux

В некоторых моделях варочных панелей Electrolux, Bosch, Hansa, Gorenje имеется четырехжильный провод.Поэтому бывает очень сложно определить, где их подключить, если в квартире всего 3 провода.

Варочные поверхности марки Electrolux уже с проводом. Это облегчает процесс установки, но в этом случае нужна правильная схема подключения.

По специальной инструкции можно вручную подключить варочную панель Electrolux

.

Четырехжильный кабель состоит из следующих проводов: нулевого, заземляющего и двухфазного. Чтобы правильно подключить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где расположены терминалы. Обычно они располагаются на задней стороне корпуса. В отличие от панелей марки Bosch, Electrolux имеет пластиковый корпус. Чтобы открыть его, вам просто нужно снять крышку с помощью отвертки.
2. Найдите в открытом ящике выход «земля», обычно он желто-зеленого цвета. Рядом с этим выводом должна быть перемычка на два провода. В него вставляются фазные провода, они черного и коричневого цвета.Для этого отверткой проверьте винты, сдвиньте перемычку и все затяните.
3. Когда вы подключаете вилку, вам нужно будет использовать только коричневый провод, а черный нужно будет изолировать тепловой трубкой.

Все дальнейшие действия при подключении двухфазного оборудования производятся так же, как и при подключении однофазного электрощита.

Как подключить индукционную плиту

Индукционную плиту легко подключить. Конечно, есть нюансы подключения, по технике с разным количеством проводов.Поговорим об основных положениях такой работы.

Если самостоятельно подключить варочную панель не получается, то нужно обращаться к мастеру

Советы по подключению индукционной панели:

1. Определите, сколько проводов у вас в квартире.
2. Откройте защитную панель на задней стороне панели. Отвинтите крышку с помощью отвертки. Найдите терминалы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтральную по отношению к другой, и земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующему выводу вилки.

Подключение индукционных плит, по сравнению с газовыми, очень простая задача. Благодаря тому, что в таких моделях нет выгорания, их можно использовать, не опасаясь за их безопасность.

Самостоятельное подключение индукционной варочной панели (видео)

Какой из методов подключения, которые мы описываем, вам нужно использовать, зависит от типа панели и типа публикации. Если вы не уверены в своих силах, то такие работы лучше доверить электрикам.

кол-во номеров: 4 человек |

باستخدام آلة حاسبة خاصة, يمكنك حساب الكمية الدقيقة من لاصق البلاط لإنهاء الغرفة بالبلاط في أغلب الأحيان, وبدون تردد, سيتم شراء كمية الغراء التي يطلقها البائع. ما إذا كانت هناك شكوك في أن لاصقة 25 أكياس من 5 كلغ, انها أكثر من ذلك بقليل مما هو مطلوب, أو بعبارة عامل أداء العمل البناء للعميل, تشير الشكوك. حول كيفية حساب كمية المطلوبة من الغراء بشكل مستقل وعدم خداع ، ي وقت لاحق في المادة.

ما يؤثر على استهلاك مواد لاصقة البلاط

في معظم الأحيان, يتم اتخاذ جميع القرارات الهامة بشأن شراء مواد البناء مباشرة في المتجر, تحت تأثير الموظفين, أو بمساعدة الأشخاص الذين يؤدون أعمال البناء.ولكن ماذا لو تم الإصلاح من تلقاء نفسها؟ مسبقا لحساب ميع التكاليف للعمل كله ، وهذا هو اليوتوبيا كاملة ، ولكن لحساب بشكل ميع التكاليف للعمل ل ا و اليوتوبيا كاملة ، ولكن لحساب بشكل منفصل وضع البيا ل منفصل وضلالبيا متة.

بالنسبة للمبتدئين من المهم أن نتذكر ن راء البلاط له وحدة قياس خاصة به – يلوغرام (كجم). وسيكون المبلغ الصحيح مساوياً لمبلغ تكلفته للمتر المربع الواحد (1 م ² ) مع معرفة مساحة الجدار الذي توضع عليه البلاطة, تحتاج فقط إلى حساب سمك الغراء المطلوب وبعد ذلك الحصول على القيمة اللازمة للكمية المطلوبة من الغراء.

يمكن ن تكون المادة اللاصقة للبلاط من نواع مختلفة: مع محتوى أسمنت أو مادة الإيبوكسي الولوليلبولبولبولا.

يؤثر استهلاك المادة اللاصقة على كل من حجم سطح البلاط ومادة البلاط

إذا كان الغراء بمحتوى الإسمنت بسيطا جدا في استخدامه: 3 كجم لكل 1 م ² بلاط السيراميك, ثم الايبوكسي أو البولي يوريثين سيجعلك العبث مع الميزات الخاصة بك. يتم لط الايبوكسي من 2 مكونات ، والبولي يوريثين لديه اتساق مرنة إلى حد ما. بالإضافة لى العناصر الأساسية ، يحتوي الغراء للبلاط على إضافات مختلفة في تركيبته.ا يمكن ن يحسن صفاته المحددة تحت تأثير التأثيرات المختلفة ، وكذلك تغيير استهلاكها. عند اختيار الغراء ، تحتاج إلى دراسة السوق والشركات المصنعة بعناية.

Служба поддержки:

1. حجم سطح البلاط. إذا كانت كبيرة ، سيتم إنفاق الغراء أكثر من ذلك بكثير. تبعا لذلك ، ن سمك أكثر من الغراء على نفسه من حجم البلاط القياسية. على سبيل المثال ، ا كان انب القرميد حوالي 25 سم ،ن سمك الغراء ، لعقد البلاط ، و 2-3 месяца. إذا كان السطح أكبر من ذلك ، فيجب زيادة السماكة.
2. المادة هي البلاط. البلاط من بلاط المواد لديه سطح مسامي يمتص الصمغ بسرعة. الخزف ، على العكس من ذلك ، لديه شغف ضعيف للصمغ ولا يمتصه كثيراً.
3. نعومة السطح. على الجانب المسطح ، تحتاج الطبقة اللاصقة أرق من الطبقة المحززة.
4. جودة الركيزة.

وضع البلاط على سطح مستو, وهذا سوف يساعد على تجنب النفايات غير المستوية من الغراء, إلا إذا كان الغراء يحتوي على الجسيمات التي تساعد على تسوية السطح. الغدد الانفاق يعتمد حتى على مهارة المعالج ، والتأهيل. ا كان النشاط التجاري مشغولاً بوافد جديد ،ن القاعدة ستنتهك ، لأن معظمها سيذهب لى الزواج.

الحساب التقريبي للبلاط لاصق في 1 م

²

ناك طرق مختلفة لحساب مية مناسبة من الغراء ، دون مساعدة البائعين وحرفيين البناء. ناك آلة حاسبة خاصة من الشركات المصنعة للمواد الدبق. وهو يساعد, دون صعوبة, في إجراء الحسابات اللازمة بشكل مستقل, ومعرفة محيط الغرفة, ونوع البلاط واختيار العلامة التجارية المرغوبة من قاعدة الغراء (الجدول للمساعدة).

أسهل طريقة لبالضبط عندما تم إختيار العلامة التجارية لاصقة, والعمل معها قدمت عددا من المرات, وعلى سبيل المثال, والعلامات التجارية تماما معروفة من يونيس 2000 Plitonit أو Ceresit 3000.ومن أجل حساب دقيق وكم تحتاج إلى الغراء على 1 ² , ومن الجدير بالذهاب إلى موارد هذه العلامات التجارية وفي الآلة الحاسبة على الإنترنت للقيادة في معلمات البلاط, وبالطبع اختيار العلامة التجارية لأكثر التركيبات لصقا. يمكن يادة النتيجة الناتجة 10 مرات ا بدلًا من 1 مليون ² سوف تشارك 10M ² .

حساب كمية الغراء البلاط يمكن أن يكون بشكل مستقل أو بمساعدة برنامج خاص

ا لم تكن ناك تفضيلات في ماركات الغراء ولكن من المثير للاهتمام مقدار تكلفة الإصلاحاكار تكلفة الإصلاحاك تيلات ي ماركات الراء

• على سبيل المثال ، الغراء بمحتوى الاسمنت ؛
• الأبعاد التقريبية للبلاط هي 30×30 سم ؛
• ا كانت الطبقة 2.8 مم سيكون استهلاك الغراء 5 م لكل متر واحد ² .
• ا ان المغطى بالبلاط سيكون 10 م م: 10×5 = 50 من الغراء للبلاط.

الطريقة المستخدمة الريقة المستخدمة من بل متخصصين التي تحمل البلاط – ي هذه الحالة رمياط (سي الحالة رميا (سمك س 0.5) بلغ متالتياط رتي تحمل البلاط (سي الحالة رميا (سمك س 0.5) بلغ متوسط ​​رعدلة. يمكن.

ا ان للبلاط مكون من رانيت السيراميك و من البليتونيت ، عند حسابه لوضعه ، يسابه لوعه ع يس الاعاع متا متا متا

لكن من أجل هذا الحساب ، من المستحيل تحديد التكلفة الدقيقة. من الضروري إعادة فرز بيانات أكثر دقة مرة أخرى. تجدر الإشارة دائمًا إلى ن الشركات المصنعة تحتفظ بجميع المعلومات المتاحة والضرورية ي المجال العللالالمال. Церезит и политонит.

يفية حساب الغراء للبلاط

ليست ناك حاجة للذهاب لى المتجر للحصول على مشورة من البائع ،ا كان السؤال الذي يطرح نفسال الذي يطرح نفسالالي يطرح نفسالاللي يطرح نفسالاللي يطرح نفسالتولبيالبالبالبالبالبالبالبالي يطرح نفساللي يطرح نفسالتولبالبالبالبالبالبال ويكفي التحقق من جميع المعلومات المتاحة من خلال النظر إلى المراجعات الخاصة بالعلامات التجارية المختلفة, ما هو نوع البلاط “يأكل” أكثر غراءا, وفهم السبب ثم يختار فقط.ناك الكثير من الآلات الحاسبة المختلفة على الإنترنت والتي يمكنك من خلالها الحصول على ابة.

.

دخال البيانات لى الآلات الحاسبة عبر الإنترنت:

1. اتر ما هي العلامة التجارية من الغراء وما سيتم استخدامه. على سبيل المثال ، لفرش أرضية مبلطة أو فسيفساء معينة.
2. يتم تحديد مساحة السطح. يمكن الحصول على هذا العدد بضرب الطول حسب العرض.
3. حدد سمك الطبقة ، ا كانت المهمة تتم من بل مبتدئ ، فمن الجدير أخذ سمك بهامش.

لن تكون نتيجة هذه الحسابات الكمية المطلوبة من الغراء فحسب ، بل أيضًا توصية الحسابات الكمية المطلوبة من الغراء فحسب ، بل أيضًا توصية العلامة الارسبية التيية.

Ширина 1 м²

² للبلاط الخزفي

يعتمد استهلاك تركيبة الخزف أو الخزف الحجري على الحد الأقصى لطول جوانب البلاط وحجم مجرفة الأسنان التي سيتم توزيعها على سطح البلاط.

لاحظ العديد من الخبراء أن استهلاك الغراء يمكن أن يزداد بزيادة طلاء الغراء

استهلاك العلامة التجارية الغراء Cerezit:

1. بالنسبة للمادة اللاصقة Ceresit CM9 للبلاط بطول أقصى يبلغ 10 чел.15 чел. – 5,8 чел. – 3 чел. – 30 чел. – 9 чел. – 4,3 чел.
2. للبلاط والبلاط والخزف: 5 чел. – 2,8 чел. – 1,8 чел. 10 чел. – 4 чел. – 2,2 чел. ، 25 чел. – 8 чел. – 3,6 чел.
3. Число звезд: 30 чел. – 9,8 чел. – 4,2 чел. 60 чел. – 13 чел. – 6 чел.

مع الزيادة في طلاء اللاصق والبلاط ، يزيد استهلاك الغراء. يعرف الأساتذة. تتيح لك هذه التجربة تطبيق الغراء بالتساوي في طبقة صغيرة.

معدلات مقبولة لاستهلاك بلاط لاصق في 1 م

² البلاط

معدلات الاستهلاك ، ما ذكر أعلاه ، تعتمد على عوامل مختلفة. بالإضافة لى المهارات والمهارات ، ناك أيضا السطح نفسه ، وهو مبلّط ، سواء كان من الأرض و الجدار. تتأثر درجة الحرارة و اتها أو استخدامها و رضها ببعض علامات الغراء التي ستثبتها بقولسحرارة. ومع مراعاة المتطلبات التشغيلية والمتطلبات الأخرى ، يتم تطوير معايير استهلاك الغرا التيلبات التشغيلية والمتطلبات الأخرى ، يتم تطوير معايير استهلاك الغرا التلاك الرا التلا التيليير التلاك الرا والتي يالتلالالالاللالالالالات يالالالالال التل يالالال العيير

عند حساب كمية لاصق البلاط ، من الضروري بالإضافة إلى ذلك مراعاة المعايير المقبولة لاستهلاك غرليا رليا.

ما هي المعلومات التي يجب ن بحث عنها:

• من المواد الخام التي تصنع الغراء.
• ما الطلاق والاتساق ؛
• ما هي الحلول اللازمة لتصلب الركيزة اللازمة لإعداد الغراء للعمل.
• ما هو حجم الملعقة الموصى بها من بل المورد.

بعد قراءة التعليمات وتحديد حجم البلاط واختيار الملوق المطلوب ، يمكنك البدء في العمل.سوف ينخفض ​​سمك الطبقة المطبق بواسطة الملوق عند اكتساب الخبرة.

بقات دقيقة وتدفق حتى من الغراء لا يسبب سوى الشعور بالفرح.

الاستهلاك المريح للبلاط لاصق في 1 م

² : لة حاسبة (فيديو)

ا كان لديك بالفعل علامة تجارية معينة على عقلك ، فلا داعي للتفكير في استهلاك الغراء لفلترة طويلة. بعد ن تلقت ميع المعلومات من الشركة المصنعة و البائع ، لا نسى ن الجدران غير المتكالة “اتلالة” اتلالة “اتلالة” اتلالة “اتلالة” اتلالة ” الأمر يستحق الاهتمام بالجدار ح حيث سيتم وضع البلاط قبل شراء البلاط نفسه ومكون الغراء.وإذا ان الإصلاح بالفعل على الأنف ، تجدر الإشارة لى أن متوسط ​​استهلاك الغراء و 1.3 م.

Доступно для заказа на заказ и для 3 мужчин и для женщин |

Akustik til tv er en god måde и løse проблема с højkvalitets lyd akkompagnement af dine yndlingsfilmNæsten all besøgte biografen og kender atmosfæren, når lyden “hælder” fra all sider. Hvor meget lysere, shriller и sandfærdig lyd и hallen af ​​den smukke music из романтических фильмов, højt skrig frygt, hvis du ser en gyserfilm, og hvor utrolig lydexplosioner org maskingeværildmen, elrigen set for.Uanset hvad kritikerne siger, bør den film, der ses i biografen, ikke sammenlignes med den samme mulighed, hvis man kigger på sit hjem foran et konventionelt tv.

Машинка для акустики и запрета на телевизор

Rige mennesker har råd til at købe et hjemmebiograf og tildele et separat rom til det, men hvad hvis der ikke er en sådan mulighed? I den moderne verden med sin hurtighed og teknologi, som gør livet lettere for en person, kan du finde en løsning på næsten ethvert problem.Løsningen på lydproblemet var det akustiske system og all slags højttalere, der kan genskabe atmosfæren og lyden i lejligheden, ligesom du kommer i biografhalen.

Kraftfulde højttalere har en bred vifte af frekvensgang, vil de mindste lyde og lyde være til rådighed for dig at lytte til, det vil øge fornøjelsen af ​​visning

Det akustiske system er et komplekst lydsystem, der tager sigte på at gengive og levere lydbølger i al deres herlighed.

Der er et stort antal forskellige klassifikationer af akustiske systemer.Lad os analysere det mest omfattende af dem – et aktivt højttaler system. Я имею в виду, что тип аккустик интегратора производит в специальном исполнении, с большим модом и позволяет сочетать со здоровым питанием и эффективными параметрами и андре. Пассивная акустическая система, настраиваемая с помощью детальной активной højttaler system, har en lille ulempe. I denne type udstyr er der ingen forstærker, og den skal vælges i en separat rækkefølge. Horn højttalerystemer – den vigtigste funktion er, at der ikke er behov for en særlig forstærker til hornsystemer.Og det er ikke overraskende, fordi mundstykkerne er en langvarig opfindelse til overføring af lyd over lange afstande på grund af høj forstærkning.

Der er flere typer:

• Электростатическая акустическая система;
• Самолет-типпер аккустиске системный;
• Акустическая система типа En hylde;
• Гульв аккустиске ледсистемер;
• Akustik af den centrale plan;
• Фронтальная система аф акустик;
• Система объемного охвата.

Subwooferen er en dedikeret højttaler, hvis arbejde har til formål and gengive baslyd. Denne specielle kolonne kan bruges, selv når du ser en film, når standardhøjttalerystemet ikke klare воспроизводится на lavfrekvente lyde. Og det er ikke all mulige typer, som can være et stereoanlg til et tv. For at the forbinde højttalerystemet til tv’et skal du desuden bestemme, hvordan det vil blive lavet: ved tulipaner eller ved hjælp af et andet kabel. Ее skal du vide præcis, hvad вход для lyd og video har et tv.Disse oplysninger er nødvendige, når du tilslutter forskellige digital tv-system til and tilslutte en videobåndoptager org selvfølgelig højttalere.

Устройство для печати на телевизоре и телевизоре

Hvis du vælger en kolonne, skal du vide præcis, hvad lydindgang har et tv. Der er en optisk mulighed. SCART-стикер и дедикет-стик, дающий и 21-контактный шлейф. Et sådant stik, i kombination med deta related kabel, tillader, optager or afspiller video.

Афиша конкретной модели телевизора и телевизора и модератора до

Детектор может передавать в диапазоне от 20 до 20 000 Гц.

И аналогичный вариант стиля, som de såkaldte “тюльпанер” er egnede til. Denne kombination anses for at være klassisk og iboende in næsten all modeller, uanset fabrikanten. Видео- и ледсигналеры выходят на улицу Forskellige Kabler.

Sættet af kabler “тюльпан”, der er bandet med et sådant stik, har en standardfarveform:

1. gul Husets farve betyder et kabel beregnet til videooverførsel.
2. hvid – детте тильфельд кан дер выре 2 мулигедера: и моносигнал, венстр канал и др. Система меди и стереотоканалы лидсигнал.
3. rød – Предназначен для стереоканалов lydsignal, Betyder Det rigtige kanalkabel.

Koaksial stik – Denne type kan bruges i kredsløb med en spænding på op til 500 Vved en tilladt frekvens på op til 3 ГГц. Materialet, der bruges til и gøre stiket er bronze. Den kommer i kombination med en belægning af guld eller sølv.Этот комплект является более жирным и жирным для изоляции из полистирола, а также для моделирования деталей из ПТФЭ.

Преподаватель: Узнайте больше о Samsung TV

Til en tv-model fra en producent kan du oprette forbindelser, enten som Individual højttalere eller tilslutte et helt stereoanlæg. Næsten hvert hus har et fjernsyn i lang tid.

Før alt arbejde skal du ikke glemme at afbryde dit elektriske udstyr fra netværket. Tænd den, når alt er tilsluttet, og indstil lyden oprindeligt до минимума.Især gælder dette для kraftige lydsystemer og forstærkere

Ofte er dette teknikken hos udenlandske производитель:

• samsung;
• LG;
• Philips;
• сони;
• Panasonic и андре.

Med valget af sådant udstyr kan du hjælpe i butikskonsulenterne samt feedback og information i forskellige fora. Der er tilfælde, hvor du skal bruge ekstra adaptere, adaptere, forstærker, buffer, ledninger, når du tilslutter.

Generelt skal sådanne ekstraudstyr søges separat.

Hvis du beslutter and tilslutte stereohøjttalere til dit tv от Samsung, bør du vide, hvordan du gør det korrekt. Овервей ф.экс. Модель для SMART TV-типа. Hvis der er SMART TV, kan lydsystemet устанавливается через компьютер через медиасервер. Først og fremmest skal du åbne menuen – lydhus. indstillinger – выход SPDIF – Dolby Digital. Så kan du tjekke kolonnerne.

Советы: Попробуйте смотреть телевизор LG

I tv, især den model LDZHI 43lf510v, der er en nuance – de har ikke en analog-stik, der er, simpelthen sat, til dette tv vil ikke være i stand til at forbinde audio systemets, højttalere ved hjælp af den sædanlp .

Ekstra eksterne aktive højttalere er tilsluttet til ethvert tv. Det vigtigste – в Форста, hvordan man gør det

Før du køber højttalere til dit tv, skal du straks bestemme, hvilke højttalere du vil have, fra hvilken Производство:

• Philips, для модели ексемпель HTL9100;
• yamaha;
• JBL;
• сони;
• BBK og mange andre producter.

Faktisk fra hvilken fabrikant lydsystemet vælger, vil der ikke være meget, der vil afhænge af, men det er værd at huske på, at hver model og producent har sine egne nuancer og finesser, som du sel tan lre om dig forskellige ressourcer og fra salgskonsulenter.

Hvis du tilslutter акустический, ведущий музыкальный центр и музыкальный центр, Брюгге из плотного материала и HDMI-кабель.

Dette kabel giver mulighed for at oprette forbindelse til et højkvalitets videosignal, har fremragende lydspor. Brug af højttalere gør det muligt и forbedre lydkvaliteten og givee det til et nyt niveau.

Sådan tilsluttes eksterne computerhøjttalere til dit tv

Nogle gange kan du møde det faktum, at håndværkere bruger gamle computerhøjttalere для at styrke lydsystemet på deres tv.I dette tilfælde kan du tilslutte hovedtelefoner til systemet.

En god flerkanalslyd er kun tilgængelig, når du tilslutter et ekstra eksternt højttalerystem til dit tv via modtageren

Du kan forbinde sådanne kolonner ved hjælp af:

• HDMI-кабель – hovedstikket, som du kan tilslutte højttalerne til både computeren og tv’et
• USB – результаты тестирования;
• Аналог стик.

Ведите на fastgøre den gamle kolonne til et nyt tv, kan du save просто ved køb af et nyt lydsystem и samtidig gøre en antydning af hjemmebiograf.Nogle håndværkere er i stand til at gøre et helt lydsystem, så du skal ikke haste ud den gamle computer udstyr til and skille sig af med eksterne computerhøjttalere, så snart købe nyt, kan de stadig gøre et godstyk.

Hvilke højttalere at vælge imellem til tv (видео)

Således kan vi konkludere, at for at forbinde stereosystemet til til, skal du vide, hvilke stik der er, både i tv’et og i højttalerne selv. Здесь вы найдете все, что вам нужно, это одна из самых популярных акустических систем в одной фирме с телевизором, с другой системой, которая находится на территории вашего дома.

Подключение индукционной плиты | Форум сообщества Screwfix

Индукционная плита не теряет тепло, поэтому нет необходимости использовать столько же энергии, как и предыдущие типы варочных панелей, однако, по крайней мере, с ранними моделями это рассматривалось как аргумент в пользу того, чтобы иметь некоторую глупую тепловую мощность, позволяющую ей кипятить. поливайте так же быстро, как в электрическом чайнике, хотя при использовании в кастрюле чего-либо, кроме воды, использование функции наддува может привести к пригоранию пищи на кастрюле. Также было обычным делом объединять области нагрева, и только одна область пары могла использоваться для повышения мощности за раз, поэтому, хотя у вас может быть 4 x 3 кВт, всего было всего 6 кВт из-за объединения в пары.Конфорки

Latter воспользовались преимуществом того, что им не требовалось столько энергии для работы от источника питания 13 А, но в любом случае это означает, что на самом деле индукционные варочные панели потребляют меньше энергии в обслуживании, чем другие типы, из-за того, как они работают, а также в отношении источника питания. Нет никакой разницы в индукционной плите и любой другой, все они могут иметь специальные функции, позволяющие, например, ограничить общую мощность до 2,9 кВт или получить питание от источника питания с разделенной фазой.

Хотя в Великобритании я не знаю ни одного источника питания с расщепленной фазой в доме, похоже, что во Франции и Испании вы действительно получаете эту систему, поэтому некоторые варочные панели предназначены для использования этого типа питания.

На самом деле не имеет значения, что это за прибор, они поставляются с инструкциями, они должны объяснять, что требуется, иногда они настолько просты, что мы склонны их не читать, а также иногда они кажутся довольно общими, а чем для поставляемого товара. Я заметил, что морозильник с инверторным приводом, который у меня есть, до сих пор говорит: «Не используйте удлинитель». что, поскольку инвертор хорошо справляется с падением напряжения, больше не является требованием.

Я знаю, что сегодня обучение изменилось, мой отец будет жаловаться, как я смогу выучить все это всего за 4 года? В его день это было 5 лет ученичества плюс 2 года подмастерья с 6 месяцами в 4 других фирмах, прежде чем вас стали считать торговцем.Однако еще до войны, когда он начал обучение коллажу, было довольно ново, обычно проводилось как вечернее занятие, ко мне днем ​​у нас был дневной выпуск, и коллаж взял на себя то, чему учили как подмастерье. Однако на самом деле мы не были обучены работе со многими фирмами, у нас была дешевая рабочая сила, и мы просто набирали обороты по прошествии недель и лет. Сегодня, чтобы противостоять тому, что студенты остаются в школе, мы получаем курс коллажей с блок-релизом, поэтому даже более короткое ученичество, я чувствую, как мой отец делал со мной, слишком коротким, моему собственному сыну было за 40, прежде чем он закончил школу, а я был в моем 60-е годы до того, как я закончил, хорошо в обоих случаях – высшее образование, но на самом деле мы никогда не прекращаем учиться, будь то формальный коллаж, или университетские курсы, или лекторы IET, или курс о том, как просто читать книгу.
