Не все электрические котлы оснащены опцией плавной регулировки мощности устройства. Это не позволяет достигнуть точных показателей температуры, поэтому многие потребители приобретают дополнительные устройства – термостаты. Перед тем, как подключить терморегулятор к электрическому котлу, следует изучить особенности устройства.

Наличие термостата позволяет использовать электрический котел с большим комфортом

Функции термостата

Термостатом называют небольшое устройство, с помощью которого можно регулировать температуру на электрическом котле.

Изделия бывают как проводные, так и беспроводные. Любой термостат работает по простому принципу – включено или выключено.

Когда температура достигает порога включения происходит замыкание цепи и соединяется контакт. Как только заканчивается процесс нагревания, контакт размыкается, работа устройства прекращается.

Термостаты для электрического котла выполняют ряд определенных функций:

• Измерение, контроль и сохранение определенной и комфортной температуры в помещении.
• Передача необходимых сигналов отопительному прибору из любого места.
• Защита от замерзания и перегрева электрического котла.
• Возможность запрограммировать устройство на сутки или любое другое время.
• Дистанционное управление из любого места при условии наличия GSM-модуля либо Wi-Fi.
• Оповещение пользователя о возникновении различных проблем даже на определенном расстоянии.

Терморегуляторы устанавливают многие потребители, потому что с ним использовать электрический котел становится комфортнее.

Купить терморегулятор и другую автоматику для котла можно в нашем интернет-магазине.

Перед использованием термостат необходимо настроить

Перед тем, как подключить комнатный термостат к электрокотлу, следует определиться с его типом. Производители предлагают различные виды термостатов, но все они разделяются на несколько основных групп.

Механические

Самые распространенные и простые модели. Работа данных агрегатов основывается на функциональности мембранных и капиллярных датчиков температуры. В небольшой капсуле находятся специфические вещества, которые расширяются даже при небольшом изменении температуры. При достижении предельного порога температуры увеличенное в объеме вещество начинает оказывать давление на мембрану реле. В результате контакты в устройстве размыкаются, а термостат подает сигнал о том, что снижается мощность электрического котла.

Достоинствами устройства называют низкую стоимость, долговечность, возможность самостоятельного ремонта, устойчивость к перепадам напряжения, особая простота конструкции.

Основным недостатком подобного устройства считается его простота (достаточно вращать специальную круглую ручку) и очень маленький функционал. К тому же механические термостаты отличаются довольно большой погрешностью – примерно 3-4 °C.

Механические устройства отличаются простотой в конструкции и использовании

Электромеханические

Данные устройства отличаются более серьезными конструктивными особенностями. Для работы используются специальные металлические пластинки, которые производят небольшой разряд, когда они нагреваются до определенной температуры. В результате срабатывает электромагнитное реле, которое управляет механическим клапаном. Функционал у данных агрегатов немного больше – это зависит от модели, однако погрешность у них меньше. Заплатить за подобное изделие придется больше, чем за механическую модель.

Электронные

Самые многофункциональные устройства, в конструкции которых присутствуют электронные платы. Подобные изделия имеют достаточно широкий набор функций, отличаются минимальными погрешностями и высокой экономичностью. Электрические термостаты способны управлять работой электрического котла без участия потребителя. Стоимость подобных приборов выше, чем у других моделей, однако цена достаточно быстро окупится за счет экономии во время пользования.

Электрические термостаты отличаются высокой чувствительностью к изменениям температуры, благодаря чему постоянно контролируют режим работы котла, при необходимости подстраивая ее к новым окружающим условиям.

Электронные термостаты более удобны в использовании

Место крепления термостата

Изготовители предлагают два варианта устройств, регулирующих температуру:

• Проводные. Данные агрегаты можно расположить в любом месте помещения, однако стоит знать, что им требуется постоянное соединение с электрическим котлом – в противном случае работать они не будут. Стоимость подобного изделия вполне приемлемая, необходимые детали для крепления и подключения часто присутствуют в комплекте.
• Беспроводные. Подобные изделия представляют собой устройство для получения сигнала и специальный пульт управления, который это сигнал передает. Удобство беспроводного терморегулятора состоит в том, что разместить его можно абсолютно в любом месте, ему не требуется постоянное подключение к электрическому котлу посредством проводов. Недостатком можно считать только необходимость в элементах питания для пульта, которые следует не забывать менять.

Беспроводные устройства не требуют прямого соединения с котлом через провода

Дополнительные опции

В самых простых термостатах существует минимальный набор функций – кнопки «включить/выключить» и ручка, с помощью которой устанавливают температуру.

Более современные модели оснащают разнообразным набором функций. Дорогие программированные варианты позволяет снижать температуру в помещении на ночное время либо на тот период, когда жильцов нет дома. Существует возможность настройки нескольких вариантов работы электрического котла, длительность которых может сохраняться на несколько часов, а затем меняться на другие.

Более дорогие модели имеют множество программ, которые позволяют сделать использование электрического котла более удобным и комфортным.

GSM или WI-FI

Некоторые современные модели производители оснащают GSM-модулями. Подобное дополнение уведомляет потребителя в смс-сообщениях о работе электрического котла, о риске возникновения аварийных ситуаций. Благодаря подобной функции пользователь очень быстро узнает о возможной проблеме и сможет ее решить.

Управление смартфоном очень удобно – можно следить за устройством из любого места

Наличие WI-FI позволяет осуществлять управление электрическим котлом при помощи телефона. Это очень удобно, потому что позволяет контролировать работу устройства даже на расстоянии. При помощи данной опции можно осуществить подключение к другим системам умного дома.

Наличие подобных модулей позволяет использовать устройство с большим комфортом, а также вовремя реагировать на различные ситуации.

Система защиты

В простых агрегатах системы безопасности также очень простые. Нередко в них отсутствует защита от перегрева или замерзания, а также от других аварийных ситуаций. Рекомендуется перед покупкой изучить все устройство и наличие датчиков безопасности. Не стоит экономить на приборе, лучше немного доплатить, но получить изделие с качественной системой безопасности.

Схема подключения

После того, как будет подобран подходящий прибор, возникает вопрос, как подключить терморегулятор к электрокотлу. Процедуру проводят с соблюдением рекомендаций и инструкций, указанных производителем в техническом паспорте.

Подключение проводится строго в соответствии с инструкцией

Прежде всего нужно найти раздел, в котором предоставлены схемы подключения. На некоторых моделях информацию можно обнаружить даже на самом устройстве. Современные котлы обеспечены точками, куда можно присоединить термостат. Фиксируют устройство с помощью специальной клеммы, находящейся на отопительном приборе, либо с использованием кабеля, который входит в комплект.

Если устройство беспроводное, то специалисты рекомендуют располагать его подальше от различных бытовых приборов. Считается, что излучение от них может искажать данные термостата и нарушать его функциональность. Установка и подключение термостата к электрокотлу должны быть выполнены с учетом следующих правил:

• К беспроводному термостату должен быть обеспечен свободный приток воздуха – это позволит получать более точные показатели температуры.
• Не допускается закрывать устройство различной мебелью либо шторами.
• Прибор располагают в комнатах с самой низкой температурой либо в помещении, где люди проводят большую часть времени.
• На изделие не должны попадать прямые солнечные лучи – это приводит к нарушению его функциональности.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «

услуги».

Для термостата необходимо найти подходящее место, чтобы не искажались его значения

• Не следует размещать термостат возле радиаторов либо обогревателей.
• Нельзя располагать агрегат в зоне сквозняков.

В основном термостаты, представленные в магазинах, являются релейными – их работа осуществляется за реле, которое замыкает и размыкает контакт в зависимости от установленной температуры. Подключение терморегулятора к электрокотлу, на которых отсутствует напряжение в любом их состоянии, осуществляют в несколько этапов:

• Устройство нужно достать из упаковки и внимательно осмотреть на наличие повреждений либо поломок.
• Как правило, терморегулятор состоит из нескольких частей. При снятии верхней крышки можно увидеть отверстия, через которые изделие можно закрепить на стене.
• Далее необходимо присоединить заземление, затем контакты термостата соединяют с платой электрического котла.

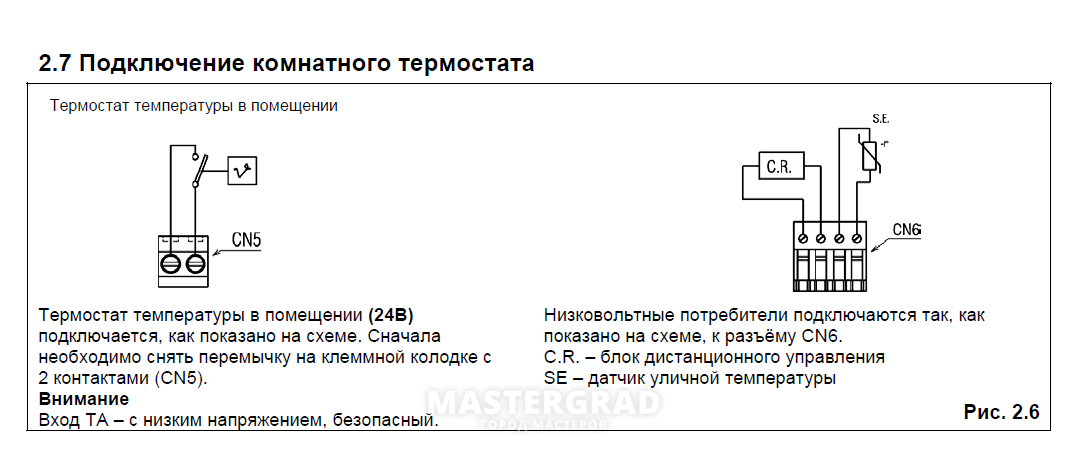

• Если между контактами ТА платы (так называются две клеммы для подключения изделий внешнего управления) находится небольшая перемычка, то ее аккуратно заменяют на изолированный кабель с двумя жилами.
• Все концы кабеля необходимо опаять, после чего разместить их в специальных разъемах и зафиксировать винтами.
• После этого прокладывают кабель от термостата до отопительного устройства в пластиковых каналах.

В видео описывают процесс установки терморегулятора

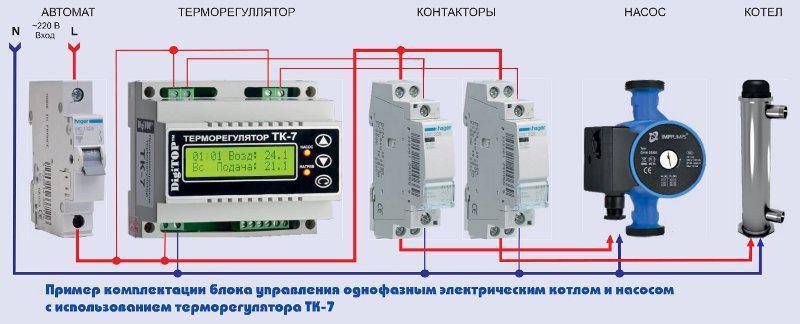

Это схема подключения терморегулятора к электрокотлу современного типа, но его можно подключить и к более старым моделям. Для этого выполняют следующие действия:

• Чаще всего ручка управления реле по температуре теплоносителя находится на самом котле. Принцип работы данного датчика аналогичен тому, что и в более функциональных устройствах.
• Если удалить клемму с данного реле, то котел просто выключится – цепь питания просто размыкается.
• В разрыв между снятым проводом и этой клеммой возможно подключить наружный термостат. Ручку на котле нужно выкрутить на положение «включено» и оставить так.

Во время работы термостат, расположенный снаружи, будет управлять работой котла, размыкая и замыкая всю цепь.

Настройка

После того, как выполнено подключение комнатного термостата к электрическому котлу, следует осуществить его настройку. Для этого потребителю рекомендуется выполнить следующие действия:

• Выставить при помощи регулятора максимальный показатель температуры.
• Запустить электрический котел в таком режиме работы, когда его коэффициент производительности достигает самых высоких значений.

В ролике потребитель делится своими советами и рассказывает о разных проблемах при подключении терморегулятора

• Когда температура во всех комнатах достигнет наиболее комфортного значения, необходимо измерить ее непосредственно возле самого отопительного устройства при помощи электронного термометра.
• Полученный результат будет максимальным значением, которое необходимо установить на термостате – при нем электрический котел будет отключаться. После этого все требуемые показатели заносятся в программатор.
• На панели устройства находятся кнопки и переключатели, с помощью которых производится настройка общего и экономичного режима. Все настройки следует сохранить.

Ввиду того, что все помещения разные, комфортная температура будет в них различаться на несколько градусов. По этой причине рекомендуется за основу брать значение возле отопительного устройства.

Советы

Приобрести и подключить терморегулятор к электрокотлу можно самостоятельно, не обращаясь к специалистам.

В видео рассказывают о том, как правильно установить термостат

Однако профессионалы дают несколько простых советов, которые позволят избежать различных проблем:

• Несмотря на то, что выбор термостатов на рынке довольно большой и есть возможность выбрать любой вариант, мастера рекомендуют выбирать устройства, изготовленные одним производителем. Процесс подключения и установки будет намного проще, потому что не потребуется подгонять изделия. Эксплуатация и необходимые ремонтные работы также будет легче, как и возможность подобрать подходящие элементы для замены.
• Прежде чем приобрести подобную технику, необходимо произвести тщательные расчеты. Обязательно учитывается площадь помещения и необходимые показатели температуры – это поможет не допускать того, чтобы агрегат не использовался. К тому же при выборе неправильной мощности может потребоваться менять проводку и другие элементы.
• Важно полностью обеспечить качественную теплоизоляцию помещения, в противном случае потери тепла так и останутся большими, что увеличит расходы на электрическую энергию.

Некоторые советы по установке термостата перечисляют в видео

• Необязательно сразу покупать слишком дорогой прибор. Можно взять более простую модель и испробовать ее в действии, а потом уже принимать решение о целесообразности ее использования.

При соблюдении простых правил подключить терморегулятор к электрическому котлу довольно просто. Работа не занимает много времени и не требует серьезных усилий.

Коротко о главном

Чтобы понять, как подключить терморегулятор к электрическому котлу, рекомендуется изучить само устройство. Изготовители предлагают множество различных вариантов, которые отличаются различными характеристиками. Потребитель может подобрать любую наиболее подходящую модель, а затем установить ее в своем доме. При монтаже рекомендуется соблюдать несколько простых правил, которые помогут быстрее справиться с работой. Во время покупки рекомендуется изучить несколько вариантов, чтобы выбрать именно ту модель, которая действительно подойдет для конкретного случая.

Как Вы считаете, какой терморегулятор лучше для электрического котла?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:

• термостат для водяного отопления

• для электрического теплого пола

• для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно – схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

• во-первых, котел меньше тактуя, быстрее прогревает систему

• во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше

• да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут – ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот “обычная” схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Как использовать умный термостат с электрическим обогревателем

Умные термостаты в первую очередь предназначены для использования с котлами центрального отопления, но что, если вы хотите управлять пристройкой или другим местом с электрическим обогревателем? Здесь я покажу вам, как использовать умный термостат с электрическим нагревателем.

Это та же установка, которую я использую для тестирования интеллектуальных термостатов, так как это дает мне более простой способ переключаться между различными обзорными продуктами. Прежде чем начать, важно отметить, что этот проект предполагает работу с сетевым электричеством. В результате вам следует обратиться за помощью к квалифицированному электрику: подумайте об этом как о руководстве, показывающем, чего вы хотите достичь.

Далее вам понадобится электрический нагреватель правильного типа: с физическим ручным выключателем, который можно оставить во включенном положении, чтобы при включении питания нагреватель включался. Многие, более навороченные, электрические обогреватели включаются в дежурный режим, что не есть хорошо. Я использую тепловентилятор Honeywell HZ-510E1 Heavy Duty (99 фунтов стерлингов).

Купить: Стартовый комплект интеллектуального термостата Tado всего за 199,99 фунтов стерлингов

Этот проект предназначен для работы только с одним радиатором, хотя электрик может адаптировать конструкцию так, чтобы он работал с полным электрическим контуром отопления.

Похожие: Лучший электронагреватель

1. Выбор компонентов, которые вам нужны

Во-первых, вам нужно понять, как работает система. Используя интеллектуальный термостат, мы хотим иметь возможность включать и выключать тепловентилятор. Для этого нам нужно прервать кабель питания к нагревателю, позволяя термостату включать и выключать его. Из-за уровней мощности, которые потребляют электрические нагреватели, мы не можем сделать переключение через термостат.

Вместо этого мы будем использовать твердотельное реле (около 11 фунтов стерлингов). Твердотельное реле представляет собой электронный переключатель, который включается или выключается при подаче напряжения на клеммы управления. По сути, это означает, что переключателем можно управлять через низковольтную систему управления, через термостат, переключая питание высокой мощности на нагреватель. Модель, которую я выбрал, представляет собой реле на 40А, чего более чем достаточно для нашего обогревателя.

Далее нам понадобится схема управления и для питания системы отопления. Для этого проекта мы используем интеллектуальный термостат Tado с комплектом расширения (беспроводной контроллер котла). Термостаты Nest имеют аналогичную тепловую связь, и большинство термостатов имеют что-то подобное.

Внешние блоки управления котлом обычно питаются от котла с помощью предохранителя на 3А. Так как мы подаем сигнал 13 А, нам нужно установить отвод с плавким предохранителем 3 А (около 7 фунтов стерлингов) с коробкой для защиты поверхности. Вам нужно будет заменить предохранитель для модели 3A (2,50 фунта стерлингов).

Мы будем использовать это для подключения к системе управления котлом. Для этого я использовал преобразователь переменного тока в постоянный (около 7 фунтов стерлингов), который питается от ответвления с предохранителем на 3 А и выдает низковольтную (5 В) мощность, которую мы используем в качестве нашей схемы переключения.
Вам также понадобится 3-жильный кабель на 13 А (около 17 фунтов стерлингов) и вилка на 13 А (около 4 фунтов стерлингов).

Чтобы разместить все, я использовал распределительную коробку (около 11 фунтов стерлингов) и несколько кабельных вводов (около 7 фунтов стерлингов). Вам также понадобится распределительная коробка на 20 А (около 3 фунтов стерлингов). Наконец, вам понадобятся соединительные блоки: у меня были 5А (около 2 фунтов стерлингов).

Из инструментов вам потребуются инструменты для зачистки проводов, сверло диаметром 20 мм, электрическая отвертка и несколько небольших винтов для крепления компонентов к нижней части распределительной коробки. Для удобства вы можете найти все, что вам нужно, в моем списке желаний умного термостата Amazon.

Связанный: Лучший интеллектуальный термостат

2. Подключите пусковую цепь

Во-первых, вам нужно просверлить 20-миллиметровые отверстия по бокам распределительной коробки, чтобы вы могли вставить кабельные вводы. Они будут удерживать кабели на месте, не протирая их. По одному на каждой короткой стороне хорошо, и вам нужно по одному на одной из длинных сторон.

Затем прикрепите распределительную коробку 20А к полу главной распределительной коробки. Отрежьте вилку от нагревателя и снимите резиновую оболочку. Пропустите его через кабельный сальник на короткой стороне коробки, самой дальней от распределительной коробки на 20 А. Не забудьте сначала вставить резьбовую часть сальника, чтобы можно было затянуть соединение.

Затем вам нужно отрезать два отрезка изгиба: дайте себе некоторую гибкость в длине, так что 50 см или около того должно хватить. Затем возьмите еще один гибкий кабель длиной 50 см, но зачистите только коричневый (под напряжением) кабель и зачистите оба его конца.

Вставьте один конец в вилку на 13 А, затем проденьте оголенный конец через сальник, ближайший к распределительной коробке на 20 А. Наконец, возьмите запасной кусок гибкого кабеля и зачистите кабели с обоих концов.

Купить: Стартовый комплект смарт-термостата Tado всего за 199,99 фунтов стерлингов

Теперь мы готовы выполнить первую часть проводки. Для силового кабеля, входящего в распределительную коробку, проложите кабели под напряжением (коричневый), нейтральный (синий) и кабель заземления (зеленый и желтый) в распределительную коробку на 20 А. Подсоедините 50-сантиметровый кусок гибкого кабеля к соответствующим клеммам (он будет проходить к нашей оплавленной ответвлению).

Для кабеля, идущего к нагревателю, подключите кабель под напряжением (коричневый) ко второму выводу твердотельного реле. Затем используйте отрезок кабеля, работающего только под напряжением, от клеммы 1 на реле до разветвления под напряжением на распределительной коробке на 20 А. Наконец, подключите заземление и нейтраль нагревателя к распределительной коробке на 20 А. У вас должно получиться что-то вроде изображения ниже. Теперь вы можете установить крышку на распределительную коробку на 20 А после проверки надежности кабелей: слегка потяните за них.

3. Установите наплавленную шпору

Далее вам необходимо установить наплавленную шпору. У него есть вырез спереди, и вы также можете пропустить кабель через коробку для наматрасника внизу. Я взял питание через вырез на выключателе, а питание через дно. Пока не прикручивайте патрес на место.

Во-первых, вам нужно взять кусок гибкого провода от распределительной коробки на 20 А и соединить его со стороной подачи (проверьте схему подключения, чтобы понять это правильно). Затем оголите еще один кусок гибкого кабеля, обрезав его так, чтобы он проходил через нижний сальник к регулятору нагрева — 1 м или около того должно хватить.

С помощью этой гибкой проволоки подключите ее к нагрузочной стороне ответвления с предохранителем. Есть только один общий разъем заземления. Кроме того, подключите кабели под напряжением от преобразователя переменного тока в постоянный: у меня есть два красных кабеля для этого, и не имеет значения, как вы их подключите, и нет кабеля заземления. Убедитесь, что вы проложили эти кабели через заднюю часть коробки.

Теперь можно привинтить коробку на место и установить выключатель, используя удерживающий предохранитель. Также установите преобразователь переменного тока в постоянный. Это должно оставить красный и черный кабели от преобразователя переменного тока в постоянный свободными, а силовой кабель торчит через сальник на длинной стороне главной распределительной коробки.

4. Подсоедините цепь управления низким напряжением

Далее вам необходимо подключить цепи управления низким напряжением для вашей системы отопления. Для этого нам нужно проложить провода для цепи управления 5В. Вы можете использовать более гибкий кабель, если хотите: просто оголите 1,5 мм кабель изнутри. Вместо этого я использовал кабель от старого USB-адаптера питания 5 В, сняв его.

Для удобства я проложил кабели от преобразователя переменного тока в постоянный в распределительную коробку на 5 А: красный — плюс, черный — минус. Используя мой кабель питания 5 В, я соединил положительный контакт с положительным контактом на стороне управления твердотельного разъема.

Затем мне понадобились еще два отрезка разъема питания 5 В: достаточно, чтобы добраться до внешних элементов управления. Подсоедините один кабель к отрицательной стороне контрольной стороны полупроводникового модуля. Подсоедините другой кабель к отрицательному выводу распределительной коробки преобразователя переменного тока в постоянный. Протяните оба кабеля через тот же сальник, что и силовой разъем блока управления котлом.

5. Подсоедините внешний блок

Далее вам необходимо подключить управление котлом. Комплект расширения Tado имеет схему подключения на задней стороне коробки, которая показывает, что делать, и мы используем вариант без потенциала, а не Switched Live. Если вы используете другую систему отопления, проверьте проводку.

В Tado проводка осуществляется через блок, который соединяется со стеной. Подсоедините гибкий кабель к клемме «фаза» и «нейтраль», а землю к клемме заземления. Затем нам нужно подключить два гибких кабеля. Неважно, какой из них куда идет, но вам нужно использовать клеммы 1 (COM) и 4 (Нормально открытый или NO).

Итак, когда интеллектуальный термостат требует тепла, контроллеры котла соединяют клеммы 1 и 4, создавая цепь. Это, в свою очередь, пропускает напряжение через управляющую сторону твердотельного реле, которое включает кабель под напряжением к нагревателю, включая его. Наденьте крышку на элементы управления отоплением.

6. Включите его и подключите отопление

Теперь вы можете включить вашу систему. Вставьте вилку в розетку и включите ее. Включите рубильник в оплавленной отводке. Вы должны увидеть, как загорается индикатор состояния, а также красный светодиод на преобразователе переменного тока в постоянный и индикатор на панели управления котлом.

Затем вы можете следовать инструкциям, чтобы добавить интеллектуальное отопление с помощью приложения. После этого проверьте свою систему, включив и выключив нагрев: когда вам нужно больше тепла, нагреватель должен включиться; при достижении комнатной температуры отопление отключается. Установите крышку на большую распределительную коробку и закрутите ее на место, и теперь у вас есть электрическое отопление, полностью управляемое интеллектуальным термостатом.

Как подключить беспроводной термостат к котлу

Если вы хотите контролировать свою систему отопления, даже когда вас нет дома, вам может пригодиться интеллектуальный (беспроводной) термостат. Такая система позволяет удаленно управлять котлом с помощью смарт-устройства, например, мобильного телефона или планшета. Некоторые термостаты даже умнее этого и могут определить, когда окно было оставлено открытым или когда никого нет дома, контролируя отопление, чтобы сэкономить деньги и энергию.

Когда дело доходит до подключения термостата к бойлеру, процесс относительно прост.

Существуют различные аспекты интеллектуального (беспроводного) термостата, которые необходимо установить, чтобы система работала. Сам термостат заменит ваш старый, и, возможно, потребуется подключить к котлу ресивер. Кроме того, для обеспечения связи с Интернетом может потребоваться концентратор, подключенный к вашему домашнему маршрутизатору.

После установки нового беспроводного термостата вам необходимо подключить его к котлу, чтобы два устройства могли обмениваться данными. Этот метод зависит от производителя термостата.

Чтобы подключить интеллектуальный термостат к вашему котлу, термостату потребуется источник питания (батарейный или проводной), а также приемная коробка, если она требуется. Используйте экран и кнопки на термостате для навигации по системе. В некоторых случаях оба устройства автоматически подключаются при включении. В других случаях вам может потребоваться одновременно нажать несколько кнопок и удерживать их в течение нескольких секунд, прежде чем отпустить. Дополнительные рекомендации см. в инструкциях производителя по установке.

Как подключить tado° к вашему котлу

Термостат tado° можно установить для работы с вашим котлом Viessmann. Используя термостат и дополнительный блок, вы можете управлять отоплением с помощью телефона, где бы вы ни находились.

Во время установки блок расширения должен быть сопряжен с серверами tado°, а также с вашей системой отопления. Это делается через мост. С помощью кабеля Ethernet мост подключается к маршрутизатору, чтобы он мог обмениваться данными по беспроводной сети с термостатом и блоком расширения. Чтобы подключить вашу систему, мост должен быть сначала сопряжен с блоком расширения. Сделайте это, нажав «Пара» на мосту. Затем нажмите и удерживайте кнопку сопряжения на блоке расширения, пока светодиодный индикатор не начнет мигать.

Лучший способ настроить систему — следовать инструкциям на сайте tado°. Как только это будет сделано, вы подключите свой термостат к системе.

При беспроводном использовании интеллектуального термостата его следует разместить в подходящем месте, которое лучше всего отражает температуру в вашем доме. Это означает, что его следует располагать вдали от радиаторов и прямых солнечных лучей, которые могут сделать показания комнатной температуры неточными. Не устанавливайте его в спальне, так как в этой комнате естественно должно быть на два-три градуса прохладнее, чем в остальной части вашего дома. Прихожая, как правило, является идеальным местом для вашего термостата, потому что это общепризнанная точка отсчета, и к вашему радиатору не должен быть присоединен TRV.
