Схемы подключения переключателей освещения

Проходные выключатели называются также переключателями света. Они взаимодействуют с другими переключателями, замыкая и размыкая электрическую цепь в определенных местах. В каждом случае используется определенная схема подключения переключателей освещения. В результате, при разрыве одной электрической цепи, замыкается другая, следовательно, управление светом легко осуществляется из разных мест. Поэтому такие схемы становятся все более популярными среди широких масс потребителей.

Содержание

Назначение и виды проходных выключателей

Существуют различные виды проходных выключателей. Они могут иметь конструкцию двойного или даже тройного включения. По своему внешнему виду они напоминают обычные выключатели. Приведение в действие переключателей света может производится с помощью клавишей, сенсорной панели и пульта дистанционного управления.

При выборе тех или иных проходных переключателей, потребитель обращает внимание на количество клавиш. Это дает возможность подключить определенное число приборов освещения. Все остальные конструктивные особенности влияют лишь на удобство последующей эксплуатации и не играют решающей роли в прямом выполнении своих функций.

Проходные выключатели с двумя или тремя клавишами рекомендуется устанавливать только в больших помещениях с несколькими выходами и большим количеством групп осветительных приборов, включаемых одновременно. В большинстве стандартных помещений, в том числе в длинных коридорах и на лестничных маршах, успешно используются одинарные маршевые переключатели освещения.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Схема подключения переключателей освещения с трех мест

При наличии больших помещений, целесообразно использование уже не двух, а трех переключателей освещения. Очень часто такие системы устанавливаются во дворах или на приусадебных участках. При выходе из дома свет включается, а после подхода к нужному месту – выключается.

Три переключателя могут устанавливаться в комнатах с несколькими спальными местами. Такая же схема может применяться и на неосвещенных лестницах большой протяженности. В этом случае проходные выключатели устанавливаются внизу, посередине и в конце, в верхней части лестницы.

Для управления освещением с трех разных мест используется специальная схема подключения. В ее состав входит соединительная коробка, осветительный прибор, провода и выключатели. В схеме применяются два проходных и один перекрестный выключатель. Внешний вид этих приборов напоминает традиционные одноклавишные выключатели. Существенным отличием является не полное отключение соединений электрической цепи, а всего лишь переключение контактов из одной позиции в другую. В проходных выключателях переключающий механизм находится посередине контактов. Существуют двухклавишные переключатели, объединяющие в единое целое два одноклавишных выключателя и оборудованные шестью контактами.

В переключателях с одной клавишей имеется три контакта: один для фазного провода, а к двум другим подключаются промежуточные провода. В перекрестном выключателе имеется четыре контакта, от которых идут по два провода к каждому перекидному выключателю. Переключаемые электрические линии соединяются в форме креста, отсюда и название этого прибора. В процессе его работы происходит одновременное соединение и разъединение первого и второго выключателей. В результате перемещения контактов, свет загорается и гаснет. При включении любого проходного выключателя происходит замыкание промежуточного электропровода. Образуется замкнутая цепь, и свет загорается. Если изменить состояние любой клавиши, то свет погаснет.

При монтаже системы нужно обращать внимание на правильное соединение концов каждого проводника. В противном случае схема просто не будет работать. Особую сложность представляет правильная коммутация проводов в распределительной коробке при большом количестве точек управления. Рекомендуется маркировать провода еще на стадии прокладки, чтобы в дальнейшем не перепутать их при подключении.

Монтаж переключателей освещения

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Как подключить выключатель света – подробное описание процесса работ

1. Введение
2. Виды выключателей
3. Полезные советы по подбору
4. Инструменты и меры предосторожности
5. Как подключить выключатель света с одной клавишей
6. Как подключить выключатель света с двумя клавишами
7. Видео

Когда обои поклеены, краска высохла, а ремонт стремительно приближается к завершению, самое время подумать о том, как правильно подключить выключатель света. Заранее хотим сказать, что при работе с электричеством всегда обращайтесь за помощью к профессионалам, особенно при проектировании системы освещения. Даже такая простая, на первый взгляд операция, как подключение двойного выключателя света может быть опасной для новичка.

Если же вы уверены в своих навыках, и не первый раз самостоятельно подключаете выключатель света – данная статья будет вам очень полезна.

Виды выключателей

Специалисты выделяют несколько видов:

• Одноклавишный – сразу активирует всю группу лампочек или светильников. Удобный и практичный. Чаще всего применяется в небольших комнатах, где не нужно зонирование пространство при помощи света, например, кладовка, коридор и т.п.
• Двухклавишный – подходит в случае, когда нужно управлять двумя группами лампочек. Показательный пример использования на кухне, где одна клавиша отвечает за активацию лампочек над рабочей поверхностью, а вторая – за общий свет в помещении. При использовании двухклавишного выключателя есть возможность регулировать яркость освещения, в зависимости от времени суток и количества дневного света.
• Трехклавишный – осуществляется регулировка сразу трех групп лампочек. Подходит для больших комнат, где можно создать сразу несколько зон освещения, например, гостиные, спальни, детские комнаты, и т.п.

При выборе типа ориентируйтесь на размер помещения, его функционал, а также количество световых зон, которые вы хотите настроить. Помните, чем больше комната – тем больше групп лампочек можно выделить.

Полезные советы по подбору

Перед тем, как рассказать, как подключить свет через выключатель, мы хотели бы дать пару советов: а как выбрать сам механизм? На что обращать внимание при покупке?

• Дизайн. Сегодня в магазине можно найти более тысячи моделей, отличающихся по цвету и форме. Если вы не знаете, на каком изделии остановить выбор – отталкивайтесь от общей концепции помещения. Например, для интерьера в стиле хай-тек подойдут выключатели с прямыми и ровными линиями, а круглые и выпуклые модели будут гармонично смотреться в комнате с винтажным стилем. Это же относится и к цвету. Хотите сделать акцент? Купите выключатель черного или золотого цвета. Не хотите привлекать лишнее внимание – выбирайте белые или серые модели.
• Дополнительные функции. Казалось бы, что еще может быть интересного в выключателе? А им есть чем удивить, например, фосфорными клавишами или небольшими лампочками. Согласитесь, искать в темноте клавиши совсем не хочется, а когда его видно, пользоваться намного удобнее.
• Цена. Не стоит экономить! Как правило, дешевые модели менее долговечны, а учитывая, что этот механизм используется ежедневно, вряд ли вам захочется менять его каждые полгода.

Инструменты и меры предосторожности

Какие инструменты понадобятся:

• Выключатель с тем количеством клавиш, которое вы выбрали;
• Отвертки, среди которых должна быть обязательно индикаторная;
• Плоскогубцы;
• Нож;
• Соединитель, который у вас имеется. В идеале – паяльник.

Будьте внимательны при работе с электричеством! Меры предосторожности и безопасности:

1. Обязательно перед работой отключите электроэнергию в помещении. При помощи индикаторной отвертки проверьте напряжение: в сети не было тока. Это самое простое и первое правило безопасности, о котором многие забывают, что приводит к непоправимым последствиям.
2. К выключателю подключается только фазный провод, а не нулевой. В противном случае при установке лампочки вас может ударить током, поэтому будьте осторожны и внимательны.
3. Если вы подключаете выключатель впервые, то должны заранее узнать, какое значение имеют провода разного цвета. Например, нулевой провод или «нейтраль» – всегда синего цвета. Фазные могут быть красные, белые, черные, оранжевые и даже розовые.

Как подключить выключатель света с одной клавишей

Для того, чтобы подключить одноклавишный выключатель света, следуйте приведенной ниже схеме.

При этом расположение проводов принципиального значения не имеет. Конечно, более аккуратно и гармонично стена будет выглядеть без проводов, для этого вам нужно поместить их в стену. Однако, если у вас интерьер в стиле ретро или «индастриал», то можно оформить проводку поверх стены, тем более, что сегодня дизайнеры предлагают массу креативных идей.

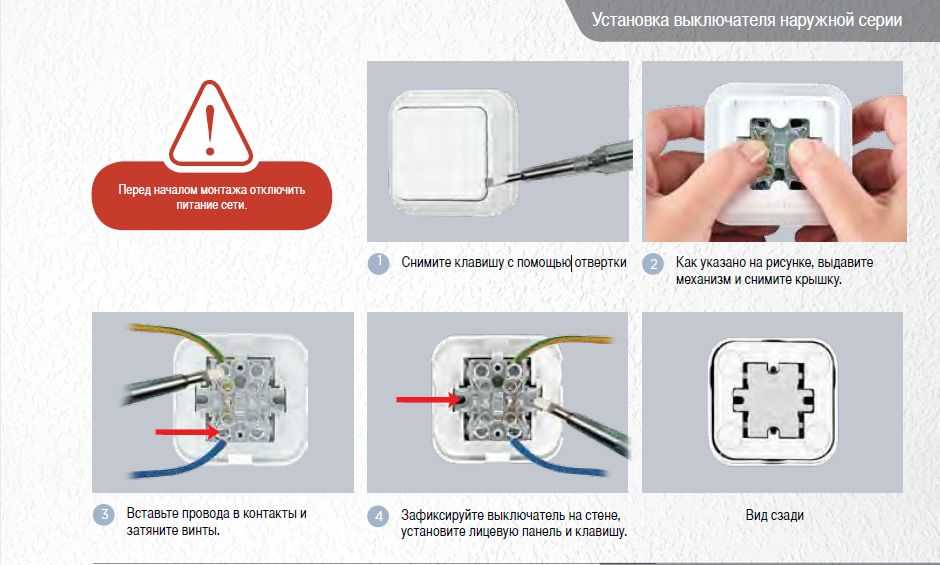

Пошаговая инструкция:

1. Проведите демонтаж старого выключателя. Для этого снимите крышку, открутите винты, снимите защитный корпус. Перед вами имеющийся механизм.
2. Снимите винты, благодаря которым сам механизм крепится к подрозетнику, и открутите контактные винты. Аккуратно достаньте механизм.
3. Перед установкой нового выключателя, если это необходимо, зачистите провода, а также ознакомьтесь со схемой.
4. В новом снимите клавишу и выкрутите винты, которые скрепляют корпус.
5. На механизме внизу вы увидите два контакта, чтобы разобраться, как должен стоять выключатель, мы берем индикатор и замыкаем цепь. При подключении к одному контакту индикатор будет гореть, а при подключении ко второму – нет. Слева должен быть контакт, на котором индикатор загорелся, а с правой стороны – тот, который не среагировал на индикатор.
6. В подрозетнике вы увидите два провода: приходящий и отходящий. Ослабляем контактные винты на механизме и вставляем провода в контактные гнезда. По большому счету, даже если вы перепутаете их местами, ничего страшного не произойдет, просто включаться и выключаться свет будет наоборот: выключаться – при нажатии вверх, а включаться – вниз.
7. Затягиваем контакты и устанавливаем выключатель в подрозетник. Если подрозетника нет – докупите его дополнительно, т.к. он помогает зафиксировать агрегат.
8. Устанавливаем защитный корпус и закрепляем его при помощи винтов. Надеваем крышку.

Как подключить выключатель света с двумя клавишами

Перед тем как подключить двойной выключатель света, рекомендуем ознакомиться с данной схемой.

Пошаговая инструкция:

1. Проведите демонтаж так, как это описано пунктах 1-4 в разделе об одноклавишном механизме.
2. В отличие от розетки с одноклавишным выключателем, здесь вы увидите три провода: два выходящих и один входящий.
3. По аналогии со старой моделью подключаем новый механизм.
4. Уточним, что проверить, где входящий, а где выходящий провод можно при помощи отвертки с индикатором. Если лампочка загорелась, значит провод входящий, если нет – выходящий.
5. Входящий провод должен быть расположен сверху, а выходящие – снизу. Соединяем провода с механизмом, закручиваем винты и размещаем выключатель в коробке (коробке распределения).
6. После этого фиксируем при помощи винтов защитный корпус и надеваем клавиши.

Видео

В деталях увидеть, как подключить двухклавишный выключатель света или его одноклавишный аналог своими руками дома, вы можете на представленных ниже видео:

Узнайте, как работает трехпозиционный выключатель света!

Трехпозиционные выключатели света могут сбивать с толку, верно?

Смотрите наше видео! Вы узнаете, как именно и почему работает трехпозиционный выключатель света.

Как только вы поймете основы, вам не составит труда подключить или устранить неполадки в собственном трехпозиционном переключателе.

Трехпозиционные выключатели позволяют управлять освещением или устройством, например потолочным вентилятором, из двух разных мест. Вот почему трехходовая цепь всегда включает два трехходовых переключателя .

Посмотрите наше видео, чтобы понять , как работает трехпозиционный переключатель — теоретически .

Узнайте, как работает 3-позиционный переключатель

Я уверен, что этот обучающий урок о том, как на самом деле работает 3-позиционный переключатель, сделает вашу работу по подключению проще простого.

Начиная с краткого объяснения однополюсного выключателя и заканчивая полной 3-контактной цепью, вам не потребуется много времени, чтобы увидеть свет. Кроме того, получите советы по устранению неполадок, чтобы решить проблемы с помощью собственного трехпозиционного переключателя.

Если вы предпочитаете получать информацию путем чтения, просто следуйте нашим примечаниям ниже.

Что такое электрическая цепь?

Понимание электрических цепей полезно для нашего учебника по 3-позиционному переключателю s. На самом деле это легко и быстро понять.

Электрическая цепь создается, когда образуется непрерывный путь, по которому течет ток (электроны). На нашей иллюстрации выше питание поступает от сервисной панели, и электроны непрерывно текут через горячий провод к нагрузке (в данном случае это лампочка) и обратно к сервисной панели через нейтральный провод.

Основы однополюсного переключателя

Теперь давайте представим переключатель . Выключатель — это устройство, которое может замыкать или размыкать цепь, создавая простой способ включения или выключения света/устройства.

Знакомство с трехпозиционными переключателями начинается с базовых знаний об однополюсном переключателе.

Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)

Однополюсный переключатель – управляет светом(ами) или устройством(ами) из одно место . Это наиболее распространенный тип переключателя, который имеет тумблер с маркировкой на и на .

Однополюсный выключатель имеет две клеммы для двух проводов питания:
1. Провод питания 2. Провод нагрузки. Провод нагрузки подключается к вашему свету (лампам) и устройству (устройствам). Электрики относятся к свету или устройству как к нагрузке

Чем хороши (и просты) однополюсные выключатели? Провода могут идти к любой клемме, как показано на фотографиях. Таким образом, вы можете подключиться и победить!

Посмотрите на изображение ниже. Вот полная схема с однополюсным выключателем. Видите область с двумя латунными кругами? это клеммы, где провод подключается к выключателю. Это электрический символ однополюсного переключателя.

Очень похоже на разводной мост, не правда ли? На самом деле это очень хороший способ взглянуть на это.

Что делает разводной мост? Он открывается и закрывается, чтобы разрешить поток трафика или остановить поток трафика.

Когда он открыт, движение останавливается.

Когда он закрыт, движение проходит.

Наш трафик – электроны.

Электроны хотят течь от панели через лампочку и обратно.

Видите, что происходит, когда я замыкаю выключатель? Существует непрерывный путь для прохождения тока. Переключатель теперь находится в положении ON .

Энергия от панели теперь может поступать на лампочку и Виолу! У тебя есть свет!

Опять же, это полная электрическая цепь без каких-либо разрывов.

Основы однополюсного переключателя

Если вы хотите управлять освещением из 2 разных мест, вам нужен 3-позиционный переключатель. Этот тип переключателя имеет 3 клеммы.

Основные сведения о 3-позиционном переключателе:

• Две латунные клеммы для контактных проводов
• Одна черная клемма для общего провода

Для ясности: 3-позиционный переключатель никогда не включается и не выключается . Он просто перенаправляет энергию с одного провода на другой — так же, как железная дорога может переводить поезд с одного пути на другой. Получить картину?

Мы называем черный кружок общей клеммой , потому что всегда соединен с одной из латунных клемм. Но никогда оба одновременно .

2 латунных круга называются контактными клеммами, поскольку к ним подключены 2 троса контактной группы.

Мы обозначим два троса перемещения T1 и T2. Наша общая клемма помечена C.

Выше бегущий провод T1 находится под напряжением, поскольку он контактирует с общей клеммой.

Внизу контактный провод T2 находится под напряжением, так как теперь он контактирует с общей клеммой.

Полная схема трехходовой цепи

В большинстве домов есть по крайней мере одна трехходовая цепь переключателя. Я знаю, что мне нравится не бегать вверх и вниз по лестнице только для того, чтобы включить свет. Как насчет тебя?

Вот как выглядит трехсторонняя схема с полной схемой. Помните, что трехходовая цепь должна иметь два трехходовых переключателя , и вы можете увидеть их на изображении ниже.

Изучите эту схему. Довольно просто сказать, почему не горит свет. В электрической цепи есть разрывы. Нажатие только одного из трехпозиционных переключателей должно помочь и включить свет.

Давайте поработаем с переключателем справа. Теперь энергия может проходить через бегунок T2, и свет загорается! (Нажатие переключателя слева дало бы тот же результат, что и включение света.)

Начиная с описанного выше сценария, теперь я нажимаю переключатель слева. Свет гаснет. Вы можете легко увидеть, что ток не может течь к свету.

Я снова нажимаю на правый выключатель, и свет снова загорается. Однако теперь ток течет через бегунок T1.

Electrical Word Warrior
(также известный как «Глоссарий по электротехнике»)

3-позиционный переключатель — 3-позиционный переключатель имеет 3 клеммы: 2 латунных клеммы для 2 контактных проводов и 1 общую (черную) клемму для общей проволока.

Цепь трехпозиционного переключателя всегда состоит из двух трехпозиционных переключателей , которые управляют освещением или устройством (устройствами) из двух разных мест.

Интересный факт №1: 3-позиционный переключатель не имеет маркировки «вкл.» и «выкл.». Можете ли вы догадаться, почему?

Забавный факт № 2: технический термин для трехпозиционного переключателя — однополюсный двухпозиционный переключатель (SPDT).

Поиск и устранение неисправностей 3-позиционного переключателя

Теперь, когда вы знаете, как правильно подключить 3-позиционный переключатель, устранять неполадки довольно просто. Вскоре вы сможете удивить своих друзей своими навыками устранения неполадок с 3-позиционным переключателем.

Почему мой 3-позиционный переключатель не работает?

Я часто слышу вопрос: «Почему мой трехпозиционный переключатель не работает?» Чаще всего происходит ошибка проводки.

Распространенной ошибкой при подключении 3-позиционного переключателя является подключение общего провода к латунной клемме.

Пример показан ниже.

Чтобы усугубить проблему, дорожный провод обычно подключается к общей клемме, как показано ниже.

На первый взгляд кажется, что 3-позиционный переключатель работает правильно, когда вы нажимаете на него. (Смотрите ниже, когда я щелкаю выключателем слева, загорается свет.)

Однако это сработало, потому что у тока есть путь, а не потому, что он подключен правильно.

Когда я дважды проверяю свою работу, нажимая переключатель справа, свет гаснет, как я и ожидал. Думаю, я попал.

Я чувствую себя довольно хорошо. Я решаю вернуться и нажать переключатель слева еще раз. Я ожидаю, что свет снова загорится.

О-о! Только сейчас я понимаю, что у меня проблема, потому что свет не горит. У тока нет пути.

Мораль этой истории такова: никогда не довольствуйтесь переключением трехпозиционных переключателей всего пару раз. Чтобы убедиться, что вы правильно подключили их, проверьте между переключателями не менее 3 раз.

Советы по устранению неполадок с 3-позиционным переключателем

Следуйте этим советам по устранению неполадок с 3-позиционным переключателем, чтобы избежать ненужных разочарований при диагностике проблемы.

Вот как устранить проблему с 3-позиционным переключателем:

1. Внимание! Всегда начинайте с отключения питания на панели выключателя.
2. Убедитесь, что общий провод подключен к общей (черной) клемме. Я обычно сначала подключаю общий провод к общей клемме. Это критическое, что должно быть сделано правильно.
3. Дважды проверьте, подключены ли беговые тросы к латунным клеммам. Неважно, какой контактный провод подключен к какой латунной клемме. Пока это латунь, ты хорош!
4. Убедитесь, что все винты на переключателе затянуты так, чтобы не было ослабленных соединений.
5. У вас есть нейтральный провод от нагрузки обратно к источнику питания? Без нейтрали ничего не работает.
6. Убедитесь, что на панель поступает напряжение 120 В.

Устранение неполадок с 3-позиционным переключателем не так уж сложно, как вы можете видеть из приведенных выше советов. Много раз проблема заключалась в том, что провода были подключены не к той клемме. Это быстрое решение, которое занимает всего несколько минут.

Подведение итогов

Получите представление о том, как работает трехпозиционный переключатель, и не так уж сложно подключить его самостоятельно или решить проблему.

Лучшие умные выключатели и диммеры 2023

Best Picks

обеспечивают удобство, безопасность, роскошь и изысканность.

Майкл Браун

Исполнительный редактор TechHive 23 января 2023 г.

Изображение: Роб Шульц / IDG

Нет более элегантного решения для умного освещения, чем умные выключатели и диммеры, встроенные в стены. Конечно, вы можете вкрутить умные лампочки в свои светильники или воткнуть пару ламп в умные штепсельные вилки и на этом закончить, но если рассматриваемый светильник управляется тупым выключателем, вы никогда не сможете управлять этим умным устройством. лампа, если переключатель находится в выключенном положении.

Хотя их установка может быть сложной задачей — наймите электрика, если вам неудобно делать это самостоятельно — после установки интеллектуальный выключатель света позволяет включать и выключать свет по расписанию с помощью приложения для смартфона, и — при установке аксессуаров — в ответ на голосовые команды, движение или даже ваше местоположение (при условии, что у вас есть смартфон).

Вот наш лучший выбор интеллектуальных диммеров, а также руководство по функциям и терминологии, с которыми вы столкнетесь при покупке одного из них.

Обновлено 23 января 2023 г., чтобы добавить ссылку на наш обзор Wemo Smart Dimmer with Thread.

Лучший умный диммер — Lutron Diva Smart Dimmer (и его экосистема Caséta)

Pros

• Часть надежной экосистемы умного дома Lutron Caséta
• Широкая совместимость с другими интеллектуальными продуктами и системами
• Не зависит от нулевого провода

Минусы

• У вас должен быть подключен смарт-концентратор Caséta от Lutron к вашей домашней сети
.
• Неуверенная позиция Лутрона в отношении Материи

Экосистема Lutron Caséta, частью которой является Diva Smart Dimmer, гораздо менее открыта, чем три другие большие платформы интеллектуального освещения: Wi-Fi, Z-Wave и Zigbee, и мы еще не узнали, что именно планы Lutron в отношении нового стандарта умного дома Matter (хотя Lutron является членом Альянса стандартов подключения, который определил Matter). Но, по большому счету, мы не считаем, что это причина избегать интеллектуальных осветительных приборов Lutron. Caséta настолько включает сторонние продукты для умного дома — Amazon Alexa, Apple HomeKit, Google Assistant, IFTTT, Samsung SmartThings и даже динамики Sonos — что нет особых причин для беспокойства о том, что покупатели окажутся на отключенном острове. Diva Smart Dimmer сам по себе является отличным продуктом, и мы настоятельно рекомендуем его.

Прочитайте наш полный Обзор умного диммера Lutron Diva

Лучший интеллектуальный диммер по бюджетной цене — Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Pros

• Бесконечно настраиваемые параметры обнаружения движения
• Конструкция проводки упрощает установку
• Привлекательный эстетичный дизайн

Минусы

• Требуется нулевой провод
• Приложение Kasa нуждается в модернизации
• Диапазон обнаружения движения немного слаб

Интеллектуальный диммер Wi-Fi Kasa от TP-Link, активируемый движением, дает вам полный контроль над тем, как работают его функции обнаружения движения и света. Зачем тянуться к выключателю, если он может включать свет, когда вы приближаетесь? И диммер TP-Link имеет удивительно низкую цену — на момент нашего обзора он продавался за 30 долларов (на 10 долларов меньше, чем его прейскурантная цена в 40 долларов). Его удивительно легко установить, но для него требуется нейтральный провод, который не будет работать для некоторых домовладельцев.

Прочитайте наш полный Смарт-диммер Kasa Wi-Fi, активируемый движением (модель ES20M) обзор

Лучший интеллектуальный переключатель/диммер Wi-Fi — GE Cync Dimmer + Motion Smart Switch

Pros

• Датчик движения отлично работает
• Очень легко настроить
• Может управлять интеллектуальными лампочками Cync, даже если они не подключены к коммутатору
.
• Доступен в версии, не требующей нейтрального провода

Минусы

• Уродливый промышленный образец
• Настройки обнаружения движения не всегда интуитивно понятны
• Дорого для этой категории

Это не самый красивый диммер на рынке, но диммер Cync + переключатель датчика движения от GE Lighting, безусловно, обладает всеми функциями. И если у вас есть интеллектуальные лампочки Cync от GE Lighting, переключатель также может управлять ими, даже если они не подключены к диммеру. Будучи устройством Wi-Fi, этот диммер не требует наличия концентратора умного дома или любого другого моста к вашей домашней сети. Встроенный датчик движения может включить свет, когда в комнате кто-то есть, а датчик внешней освещенности предотвратит это, если дневного света достаточно и дополнительный свет не нужен. Теперь также доступна 3-проводная версия этого продукта, для которой не требуется нейтральный провод 9.0003

Прочитайте наш полный Обзор GE Cync Dimmer + Motion Smart Switch

Лучший умный выключатель/диммер Zigbee — Jasco Enbrighten Zigbee In-Wall Smart Dimmer

Pros

• Технология SimpleWire эффективно упрощает установку
• Тонкий профиль может помочь некоторым пользователям с управлением пространством в электрической коробке
.
• Плавная установка и отсутствие проблем в работе

Минусы

• Требуется нулевой провод
• Руководство пользователя Broadsheet заставит ваши глаза остекленеть над
• Зависит от стороннего концентратора умного дома с радио Zigbee

Если вы выбрали Zigbee в качестве предпочтительного протокола для интеллектуального освещения — и это, безусловно, неплохой вариант, если у вас есть концентратор SmartThings, Amazon Echo со встроенным концентратором для умного дома и т. п. — позвольте нам порекомендовать Jasco Enbrighten Zigbee In-Wall Smart Dimmer. Он не только имеет узкую конструкцию, которую несложно вставить обратно в коробку при установке, но и обладает достаточным встроенным интеллектом, чтобы отличить линейный провод от нагрузочного провода, поэтому вам не нужно беспокоиться о том, чтобы их перепутать. если вы делаете работу для себя. Этот интеллектуальный диммер также доступен по цене

Прочитайте наш полный Jasco Enbrighten Zigbee In-Wall Smart Dimmer обзор

Лучший умный выключатель/диммер Z-Wave — Leviton Decora Z-Wave Plus (модель DZ6HD)

Pros

• Leviton обеспечивает лучшую в своем классе надежность
• Технология Z-Wave широко поддерживается как профессиональными, так и самодельными концентраторами для умного дома
.
• Z-Wave — это зрелая и надежная технология самовосстанавливающейся ячеистой сети 9.0101

Минусы

• Требуется Z-Wave-совместимый концентратор умного дома
• Требуется нулевой провод
• По состоянию на октябрь 2022 г. не было объявлено ни о каких мостах Z-Wave-to-Matter

Сбор этой сводки новостей выявил дыру в нашем редакционном освещении. У меня были переключатели и диммеры Decora Smart Z-Wave от Leviton (наряду с переключателями Z-Wave других марок), установленные в умном доме, который я построил в 2007 году, но мы никогда официально не проверяли их. Тем не менее, элементы управления освещением Z-Wave от Leviton — одни из моих любимых; так что пока у TechHive нет официально рассмотрел продукт Leviton, у меня есть большой личный опыт работы с ним, и я настоятельно рекомендую его. Тем не менее, если Matter удастся стать стандартом умного дома де-факто, вам понадобится мост Z-Wave-to-Matter, а ни один из них еще не анонсирован.

Самый сложный интеллектуальный выключатель/диммер — Brilliant Control

Pros

• Сенсорный экран и встроенная камера обеспечивают невероятную гибкость
• Алекса на борту; плюс отличные сторонние интеграции, включая Ring и Apple HomeKit
• Впечатляющее качество сборки

Минусы

• Чертовски сложно настроить правильно (по крайней мере у меня дома)
• Очень дорого: 399 долларов за панель с одним переключателем, 449 долларов за панель с 2 переключателями, 499 долларов за панель с 3 переключателями
.

Brilliant была одной из первых компаний, интегрировавших сенсорную панель с интеллектуальным переключателем, и этот интеллектуальный диммер имеет в рукаве несколько очень крутых трюков, начиная от возможности потоковой передачи видео с камеры дверного звонка и заканчивая управлением мультирумом Sonos. аудио система. Совсем недавно Brilliant объявила о совместимости с домашними системами безопасности Resideo Lynx и Vista, что позволяет пользователям этих систем включать и выключать свою систему безопасности с устройства Brilliant или из мобильного приложения Brilliant.

Прочитайте наш полный Обзор Brilliant Control

Лучший многофункциональный смарт-выключатель/диммер — умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA)

Pros

• Alexa без следов, оголенного шнура питания или настенной бородавки
• Концентратор умного дома не требуется
• Множество возможностей для управления освещением и интеграции с другими устройствами умного дома

Минусы

• Зависит от Wi-Fi, поэтому диапазон может быть проблемой
• Работает только в сетях 2,4 ГГц
• Не поддерживает режим шепота Alexa
• Тонкий динамик, который не может быть сопряжен с динамиком Bluetooth
.
• Нет поддержки HomeKit или Google Assistant

Сколько функций можно втиснуть в одноклавишный выключатель света? Leviton втиснул Wi-Fi-радио, диммер и целый смарт-динамик, совместимый с Amazon Alexa, в свой Wi-Fi-диммер Decora Smart Voice с Alexa. Да, Ecobee проделал аналогичный трюк ранее, но с выключателем, а не с диммером. У Левитона также есть более глубокий каталог  другие компоненты Wi-Fi — переключатели, диммеры, контроллеры потолочных вентиляторов, многокнопочные контроллеры и многое другое. Пользователи Apple HomeKit и Google Home должны искать в другом месте.

Прочитайте наш полный Умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA) обзор

Вам нужно будет принять множество решений, прежде чем выбрать, какие умные выключатели установить в вашем доме, и на ваш выбор будет влиять все, начиная от типа проводки в ваших стенах к тому, какой вариант системы умного дома у вас есть сейчас или вы планируете установить позже. Вот что вам нужно знать примерно в том порядке, в котором вам нужно будет решить.

Требование к нейтральному проводу : Подавляющее большинство интеллектуальных выключателей и диммеров требуют наличия нейтрального провода — в дополнение к линии (питание от панели автоматического выключателя), нагрузке (питание к управляемому свету) и провода заземления — в электрощите внутри стены. У умных переключателей есть радиоприемники, которые должны быть постоянно запитаны, и нейтральный провод обычно обеспечивает этот ток. Хотя во всех домах есть нейтральные провода, во многих старых домах нейтральный провод отсутствует в каждой коробке. Если вы не уверены, есть ли нейтральный провод в том месте, где вы хотите установить интеллектуальный переключатель, у нас есть инструкция, которая поможет вам в этом разобраться. если вы , не имеет нейтрального провода, интеллектуальный диммер Lutron Caséta и диммер GE Cync (версия с 3 проводами) являются одними из немногих, для которых , а не , требуют его.

Большинство умных выключателей зависят от наличия нейтрального провода для подачи энергии на их радиоприемники, но во многих домах, построенных до 1980-х годов, нейтральный провод отсутствует в каждой коробке. GE Cync и Lutron Caséta — одни из немногих интеллектуальных коммутаторов, которые не зависят от нейтрального провода.

Однополюсный или многополюсный : Если свет, которым вы хотите управлять, подключен только к одному выключателю, вам необходимо заменить его однополюсным интеллектуальным выключателем. Если эту нагрузку контролируют более одного выключателя — например, переключатели на противоположных сторонах комнаты, — то вам необходимо заменить его многополюсным интеллектуальным выключателем. Обычно это означает, что вы будете и необходимо купить сопутствующий переключатель или переключатели для другого конца цепи. Из этого правила есть несколько исключений, поэтому перед установкой проверьте документацию, прилагаемую к любому интеллектуальному коммутатору, который вы решите купить.

Протокол управления : вы, несомненно, захотите управлять своим интеллектуальным освещением с помощью смартфона или планшета, и большинство людей также захотят включать и выключать свет с помощью голосовых команд, передаваемых через интеллектуальный динамик, например Amazon Echo или дом Google. Но для этого приобретаемый вами интеллектуальный коммутатор должен каким-то образом подключаться к вашей домашней сети (что объясняет, почему интеллектуальные коммутаторы Bluetooth не могут общаться с интеллектуальными колонками).

Некоторые интеллектуальные коммутаторы подключаются напрямую к вашей сети Wi-Fi, в то время как другим требуется мост к вашему маршрутизатору. Если вы инвестировали в систему умного дома — Samsung SmartThings, Hubitat Elevation, Vivint Smart Home или любую другую экосистему — вам нужно убедиться, что приобретаемый вами умный коммутатор совместим с ней. Это наиболее распространенные протоколы связи, с которыми вы столкнетесь.

Bluetooth Интеллектуальный переключатель этого типа управляется напрямую с помощью приложения на вашем смартфоне или планшете. Интеллектуальное освещение Bluetooth просто, потому что вам не нужен концентратор или подключение к домашней сети. Эта изоляция также делает его безопасным, потому что вы должны находиться в пределах 30 футов от коммутатора, чтобы выполнить сопряжение с ним. С другой стороны, авторизованные пользователи и должны находиться в пределах 30 футов от переключателя Bluetooth, чтобы управлять им, и вы не можете управлять переключателем, когда находитесь вдали от дома (хотя большинством переключателей Bluetooth можно управлять в соответствии с заранее запрограммированным расписанием). Другое серьезное ограничение Bluetooth-переключателей заключается в том, что ими нельзя управлять с помощью интеллектуальных динамиков или концентраторов умного дома, которые обычно используют один из других беспроводных протоколов, описанных здесь.

Lutron Clear Connect Это собственный протокол беспроводной связи, используемый устройствами умного дома Lutron Caséta Wireless, включая переключатели, диммеры, контроллеры потолочных вентиляторов, датчики присутствия, моторизованные шторы и пульты дистанционного управления с батарейным питанием. Вы также можете управлять ограниченным количеством сторонних устройств с помощью приложения Lutron — от термостатов до динамиков Wi-Fi — и включать их в «сцены умного дома». Clear Connect работает независимо от вашей сети Wi-Fi, но для его использования вы должны подключить Lutron Smart Bridge к маршрутизатору. Вы можете управлять устройствами Lutron Caséta через приложение Lutron, используя голосовые команды для интеллектуальных динамиков, а также с мобильных устройств в любом месте, где есть широкополосный доступ. Некоторые системы умного дома, в том числе Samsung SmartThings, также могут включать в себя продукты для умного дома Lutron.

Wi-Fi Это относительно недавняя тенденция в области интеллектуальных коммутаторов, вероятно, потому, что Wi-Fi не всегда был лучшим средством подключения дома к сети. Однако маршрутизаторы Mesh Wi-Fi прошли долгий путь, чтобы решить эту проблему. Привлекательность интеллектуальных коммутаторов Wi-Fi заключается в том, что им не требуется концентратор или мост для подключения к вашему маршрутизатору. После установки ими можно управлять с помощью умных динамиков, собственного приложения производителя и многих систем умного дома (проверьте совместимость перед покупкой).

Z-Wave Это технология беспроводной ячеистой сети, в которой каждый узел в сети также является повторителем, который может пересылать команды на другие устройства Z-Wave поблизости. Он работает в нелицензируемом радиочастотном диапазоне от 800 до 900 МГц (в частности, 908,42 МГц в Северной Америке). Его низкое энергопотребление означает, что его можно включать в устройства с батарейным питанием, которые нельзя подключить непосредственно к электрической цепи, включая датчики открытия дверей/окон, интеллектуальные замки, детекторы утечки воды и датчики движения в дополнение к интеллектуальным диммерам и переключателям. Вам понадобится концентратор для умного дома, например Samsung SmartThings, который будет выступать в качестве моста к вашей сети Wi-Fi. Z-Wave поддерживается множеством разработчиков продуктов для умного дома, включая Leviton, Jasco, Aeotec и других.

Zigbee Эта технология беспроводной ячеистой сети очень похожа на Z-Wave, но работает в нелицензируемом радиочастотном диапазоне 2,4 ГГц (так же, как однодиапазонный Wi-Fi). Как и Z-Wave, Zigbee имеет более низкое энергопотребление и может быть встроен как в устройства с питанием от батареи, так и в устройства с питанием от сети, от датчиков до интеллектуальных переключателей. И, как и в случае с Z-Wave, вам понадобится концентратор умного дома или какой-либо другой мост для подключения устройств Zigbee к вашей домашней сети. Это может быть что-то простое, например, Amazon Echo Plus со встроенным радио Zigbee, или это может быть концентратор Samsung SmartThings, который имеет встроенные радиомодули Zigbee и Z-Wave.

Как вы можете видеть на этом рисунке, для установки Aurora на выключатель не нужно снимать защитную пластину, она работает только с тумблером.

Мост Philips Hue от Signify — еще одно решение, но, как правило, оно ограничивается поддержкой умных ламп Philips Hue и аксессуаров. Zigbee широко поддерживается производителями интеллектуальных диммеров, включая Jasco, Sinopé и Sengled. Lutron также производит оригинальное устройство Zigbee для умных лампочек Philips Hue — Lutron Aurora, — которое присоединяется к старомодному тумблерному выключателю и не только предотвращает выключение переключателя (мгновенно делает умную лампочку Philips Hue немой), но и беспроводное управление всеми лампочками концентратора, подключенными к этому переключателю, в комплекте с поворотной ручкой для затемнения и увеличения яркости этих ламп, а также для их включения или выключения.

Механизм переключения : Поскольку большинство людей управляют интеллектуальными выключателями и диммерами с помощью голосовых команд, они вскоре обнаруживают, что редко физически взаимодействуют с устройствами в своих стенах. Но вы захотите рассмотреть тип механизма, который использует интеллектуальный переключатель, хотя бы для того, чтобы его эстетика соответствовала остальной части вашего дома. Это наиболее распространенные типы, с которыми вы столкнетесь.

Относительно немногие производители производят интеллектуальные переключатели, которые выглядят как старомодные тумблеры такого типа.

• Кулисный переключатель (также известный как лопасть) Этот тип переключателя имеет широкую пластиковую панель, которая качается вперед и назад при нажатии для включения и выключения управляемой нагрузки (одна сторона переключателя поднимается, когда нажимается другая). Эти современно выглядящие выключатели крепятся к стене и очень просты в эксплуатации. Поскольку команда, подаваемая по радиоканалу, отменяет любое физическое состояние, в котором находится переключатель, интеллектуальные кулисные переключатели обычно физически не переключаются, поэтому не возникает путаницы, когда вы видите горящую лампочку, когда переключатель якобы находится в положении «выключено». Интеллектуальный диммер может иметь дополнительный элемент управления — вертикальный ползунок или горизонтальный переключатель — для регулировки яркости
• Тумблер Тумблер работает при перемещении рычага вверх и вниз (перемещение рычага вверх включает управляемый свет, а нажатие вниз выключает его). Эти типы выключателей, как правило, выглядят более старомодно, чем тумблеры, но вы можете найти их умные версии, если хотите что-то похожее на другие выключатели, которые есть у вас на стене. Как и умные кулисные переключатели, они, как правило, не полностью меняют внешний вид при включении или выключении.
• Touch Высококачественные интеллектуальные выключатели и диммеры оснащены сенсорными поверхностями. Сенсорные интеллектуальные переключатели и диммеры, как правило, изготовленные из стекла, обычно подсвечиваются одним или несколькими светодиодами, которые могут быть нескольких цветов. Сенсорная чувствительность может быть такой же простой, как прикосновение, чтобы включить переключатель, и повторное прикосновение, чтобы выключить его, или они могут быть столь же сложными, как отображение пользовательского интерфейса, который поддерживает проведение пальцев для вызова различных сцен освещения или элементов управления. Излишне говорить, что такие умные выключатели и диммеры стоят значительно дороже, чем простые пластиковые устройства.

Сенсорная панель Brilliant позволяет вам видеть и разговаривать с человеком у вашей двери, когда посетитель активирует дверной видеозвонок.

Соединения проводки : Интеллектуальные выключатели и диммеры, как правило, больше, чем их тупые аналоги, поэтому вам следует подумать, как новый выключатель поместится в существующую электрическую коробку. Это особенно важно, если вы устанавливаете несколько интеллектуальных коммутаторов рядом друг с другом в одной коробке. Помните, что вам придется иметь дело как минимум с четырьмя проводами — линией, нагрузкой, нейтралью и землей, а также с дорожным проводом, если вы имеете дело с многополюсной цепью. Может быть сложно засунуть все эти провода и новый переключатель обратно в коробку. Это наиболее распространенные типы электрических соединений, с которыми вы столкнетесь в интеллектуальных коммутаторах.

• Удары в спину Это отверстия в задней части переключателя, в которые вы будете проталкивать («втыкать») соответствующие сплошные медные провода, выходящие из стены.
• Пигтейлы Некоторые переключатели имеют короткие электрические провода, выходящие из задней части переключателя, которые вы прикрепите к проводам, выходящим из стены, с помощью проволочных гаек для их фиксации. Как правило, это самый простой метод, но если переключатель находится глубоко, может возникнуть проблема с упаковкой дополнительных проводов и гаек для проводов в коробку достаточно плотно, чтобы переключатель устанавливался заподлицо со стеной. Это может быть особенно сложно, если в коробке есть другие устройства.
• Клеммы С этим типом выключателя вы наматываете провода, выходящие из стены, на плоские винты по бокам выключателя, а затем затягиваете винты. Этот метод представляет собой меньшую проблему, когда дело доходит до вставки проводов и переключателя обратно в коробку, но провода могут быть жесткими, и вам нужно быть осторожным, чтобы зачищенный провод не соприкасался с зачищенными проводами. подключен к соседним переключателям в коробке.

Пигтейлы и гайки для проводов — это один из распространенных способов подключения интеллектуального переключателя к существующей проводке в стене.

Автор: Майкл Браун, исполнительный редактор

Майкл является ведущим редактором TechHive с более чем 30-летним опытом работы в технологической отрасли, уделяя особое внимание умному дому, домашнему аудио и домашнему кинотеатру. В 2007 году он построил свой собственный умный дом и использовал его в качестве реальной испытательной лаборатории для обзоров продуктов.
