Подключение сварочных кабелей к сварочному инвертору: Подключение сварочных кабелей – Справочник сварщика

Подключение сварочных кабелей – Справочник сварщика

Ни один сварочный аппарат не сможет работать без надлежащих ему электрических кабелей. В этой статье мы кратко расскажем о том, как подключить сварочные кабели непосредственно, к инвертору и что нужно знать перед началом работ.

На самом деле, кабелей у сварочного аппарата не два, как обычно принято считать, а три. Почему так? – Всё очень просто, ведь многие попросту забывают о самом главном кабеле – кабеле электропитания. Без него сварочный аппарат попросту не включится. И с ним, дела обстоят проще всего – достаточно подключить его к инвертору, к соответствующему и единственному разъему сзади корпуса сварочного аппарата.

Несколько сложнее обстоят дела со сварочными кабелями для подключения электродов и зажима на массу. Для того чтобы их подключить, впереди корпуса сварочного инвертора располагается два разъема с маркировкой плюс «+» и минус «-». Будьте внимательны, так как кабели в таком случае следует правильно подключить.

Так, к разъему минус «-» необходимо подключить кабель для питания на массу, а к разъему плюс «+» соответственно подсоединить кабель с электрододержателем. Перед тем как подключить кабели, их необходимо визуально проверить на целостность, а проверить отсутствие короткого замыкания между кабелем электрододержателя и кабеля заземления.

После того как кабели будут присоединены, убедитесь, что аппарат и провода находятся на чистой и сухой поверхности. Подключите кабель питания на массу к сварочному столу или заготовке. Подключите электрод к электрододержателю, включите сварочный аппарат, установите необходимое значение сварочного тока и приступайте к работе.

Вот и всё, что следует знать о подключении сварочных проводов к сварочному аппарату. Еще раз – внимательно подключайте кабели к соответствующим разъемам, не перепутав плюс «+» и минус «-». В случае обратного подключения, когда к плюсу подключается масса, а к минусу электрододержатель, такой способ называется соединением с обратной полярностью.

как правильно подключить кабели к аппарату и сети 220в – Расходники и комплектующие на Svarka.guru

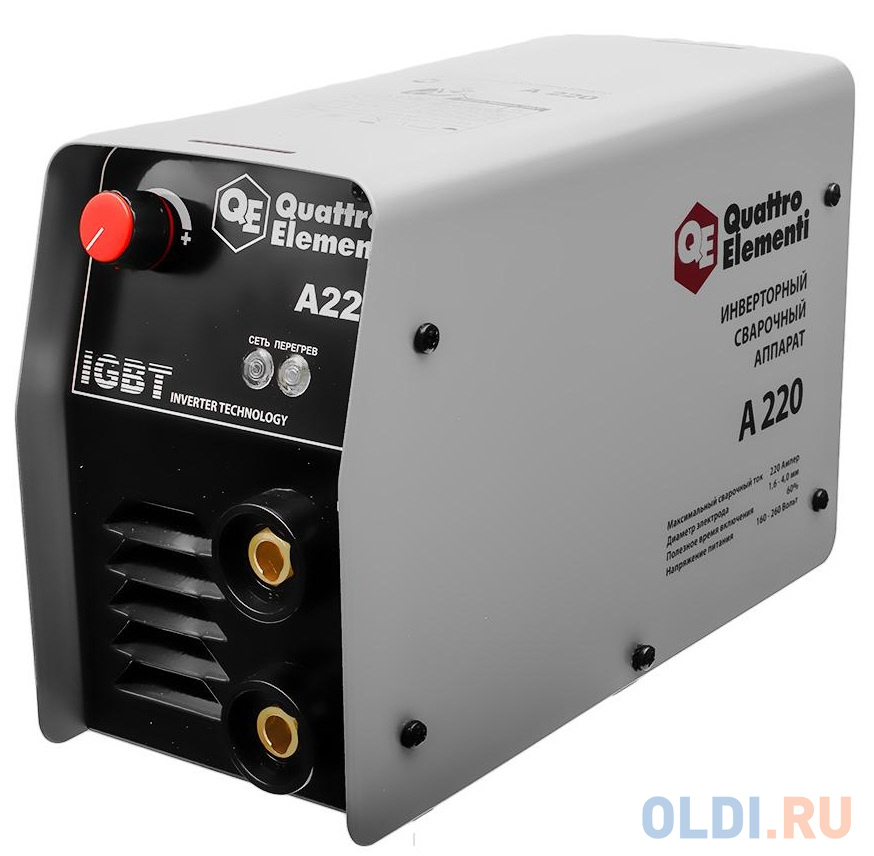

Сварочный аппарат-инвертор приобрел широкую популярность среди домашних мастеров и малых ремонтных мастерских. Чтобы получить прочный и долговечный шов, мало мощного и исправного аппарата. Необходимы также качественные провода для сварочного инвертора подходящего сечения, типа и длины.

Устройство

Медь из доступных металлов служит лучшим проводником. В сочетании с гибкостью это делает ее идеальным материалом для изготовления основы сварочного провода- токопроводящих жил.

Конструкция состоит из следующих основных частей:

• медная жила, скрученная из большого числа медных проволочек диаметром до 0, 5 мм;
• разделительный слой- тонкая оболочка, предупреждающая слипание жилы и слоя изоляции, может дополняться тальком или другим порошком;
• изолирующее покрытие, состоит из каучука, резины или другого полимера.

На концах предусмотрены контакты для того, чтобы подключаться к инвертору и держателю. Они опрессовываются и пропаиваются для обеспечения наилучшего контакта.

Характеристики

Важнейшая характеристика нужная для провода- его сечение. Оно определяет максимальный ток, проходящий через кабель. Не менее важно и сопротивление, обуславливающее потери электроэнергии на пути от аппарата к электроду. Большое значении имеют механические параметры:

• прочность: способность выдерживать нагрузки;
• упругость: способность возвращаться к начальной форме после деформации
• температурная стойкость: способность сохранять рабочие свойства при изменении температуры;
• способность выдерживать солнечный свет и влажность;
• сопротивляемость грибку и плесени;

[stextbox id=’warning’]Комплект соединительных сварочных проводов, поставляемый вместе с аппаратом, соответствует ему по допустимому сечению и длине. [/stextbox]

Виды

С инверторами бытового и полупрофессионального класса, наиболее распространенными в домашних мастерских, в основном используются одножильные провода марки КГ.

В зависимости от назначения и характеристик они бывают:

• КГ-ХЛ, изоляция выполнена из морозоустойчивого каучука, они работают на холоде;
• КГ-Т, изоляция пропитана веществами, предотвращающими рост грибка и плесени, используются во влажном климате
• КОГ, провода повышенной гибкости, для сварки в труднодоступных местах, например, в судостроении.

По числу жил они подразделяются на:

Одножильный

Большая часть инверторных проводов выполняются одножильными.

Один провод соединяет клеммы аппарата с держателем электрода, другой- с зажимом массы на заготовке.

Двужильный

Используются для высокочастотной сварки и работы переменным током. Две жилы имеют собственную изоляцию, снаружи они покрыты еще одним изоляционным слоем. В качестве материала используются сплавы меди и других цветных металлов.

Трехжильный

Такие провода применяются, чтобы подсоединять системы автоматической сварки, соединяющих трубопроводы и большие емкости.

Каждая жила также имеет собственную изоляцию.

Выбор сечения

Корректно выбранное сечение сварочного кабеля для инвертора позволит работать безопасно и с ожидаемой производительностью. При недостаточном сечении сопротивление провода будет вызывать потери тока на его нагрев, в результате аппарат не сможет развить необходимый сварочный ток и качество шва резко ухудшится. На инверторе в таком случае начнет

моргать индикатор, свидетельствующий о перегрузке.

[stextbox id=’alert’]Важно! при продолжительной работе перегревающимся кабелем возможно оплавление изоляции и клеммы соединения. Это часто приводит к выходу оборудования из строя и даже к возгоранию.[/stextbox]

Для того, чтобы подсоединить маломощные инверторы переносного типа работающие от сети 220в, используют легкие и гибкие провода сечением до 16 мм².

Для более производительных устройств потребуется сечением до 50 мм².

Правильное подключение

Правильное соединение гарантирует сварщику производительную и безопасную работу.

Подключение проводов к сварочному аппарату требует соблюдения ряда правил:

• на конце обязательно должна быть клемма, обжатая или пропаянная;
• провод по своему сечению должен соответствовать максимальному рабочему току аппарата плюс запас в 20%
• следует внимательно следить за полярностью подсоединения и соблюдать ее;
• кабель должен лежать в рабочей зоне свободно, без натяжения и петель.

Как подключить сварочный аппарат, если провода не хватает до зоны сварки? Можно нарастить его длину.

Можно ли удлинить сварочный кабель на инверторе

Наращивая длину, нужно понимать, что чем длиннее кабель для подключения сварочного инвертора, тем больше потери и ниже результирующая сила тока.

При необходимости вести сварку на большом удалении от аппарата следует подключать провода большего сечения, чтобы скомпенсировать потери.

При сращивании в единую схему 380в кабелей, оснащенных клеммами с отверстием, их следует зачистить и надежно соединить болтом с гайкой, не забыв проложить шайбы большого диаметра. Место соединения необходимо тщательно заизолировать с учетом того, что провод будут неоднократно протаскивать по металлу и бетону.

Как подключить инвертор, если на кабеле нет опрессованной клеммы? Провода сращивают путем многократного переплетения проволок, составляющих жилу. Потом место соединения следует пропаять и обжать.

[stextbox id=’info’]В Абакумов, сварщик 5 разряда, Северная верфь: «Я стараюсь не удлинять кабель. По мне так проще подтащить аппарат поближе, чем возиться с оплетением и опрессовкой. К тому же удлиненный чаще цепляется и запутывается, на нем большие потери тока».[/stextbox]

Существуют также специальные кабели-удлинители, имеющие опрессованные и изолированные разъемы. Их тип должен соответствовать разъему вашего аппарата.

[stextbox id=’alert’]Важно! Все разъемы перед соединением нужно тщательно зачистить нулевой шкуркой и обезжирить для улучшения контакта.

[/stextbox]

Заводы-изготовители не оговаривают ограничений на длину кабеля. В каждом случае сварщик сам решает, что лучше- удлинять или почаще перетаскивать инвертор и бензогенератор.

Маркировка сварочных кабелей

Маркировка сварочного провода состоит из нескольких групп букв и цифр. По ней можно понять, какая модель перед нами.

Сначала следует несколько букв, указывающих на тип кабеля.

После типа через тире может следовать указание на климатический класс провода:

Далее идет цифра, обознающаяся число жил- 1, 2 или более. Завершает обозначение сечение кабеля в мм².

Требования по безопасности

При сварных работах следует соблюдать следующие требования:

• нельзя работать проводами с нарушенной изоляцией и недостаточного сечения;
• провод в рабочей зоне должен размещаться свободно, не цепляясь за руки или ноги сварщика;
• в рабочей зоне должно быть достаточно света для уверенного перемещения сварщика;
• при соединении с аппаратом нужно соблюдать полярность.

Правильно подобранные провода для сварочного инвертора- залог безопасной и производительной работы. Нужно обращать внимание на сечение, длину и климатический класс кабеля. Удлинение кабеля можно проводить в строгом соответствии с требованиями правил.

Как произвести подключение сварочного инвертора к источнику питания? — moyakovka.ru

Сварочный инвертор — это устройство, с помощью которого можно значительно облегчить процесс дуговой сварки. С каждым годом его применение становится все популярнее, потому что оно позволяет осуществлять сваривание любых конструкций быстро и качественно. Чтобы сварочные работы проходили в нужных режимах, а аппарат имел долгий срок службы, нужно правильно подключать инвертор к источнику питания. Поэтому далее будет рассмотрено, как правильно подключить сварочный инвертор.

Схема устройство инверторного сварочного аппарата.

Подключение сварочного инвертора

Подсоединение сварочного аппарата может быть осуществлено к внешней сети напряжением 220 В или 380 В либо к генераторной установке определенной мощности. Соединительный кабель с вилкой соответствует максимальной мощности агрегата, поэтому здесь никаких вопросов быть не должно. Основные трудности могут возникнуть со стороны внешнего источника питания, особенно если электропроводка на дачном участке старая и имеет неизвестное сечение.

Современная проводка, вилки и розетки рассчитываются на ток не более 16 А. Суммарная мощность, которая потребляется всеми устройствами в доме, может быть больше этого значения, поэтому его ограничивают автоматическим предохранительным устройством или обычной пробкой. Чтобы осуществить подсоединение сварочного инвертора, сначала нужно убедиться, что его входная мощность не отключит защитное устройство домашней сети.

Устройство сварочного инвертора.

Одно из преимуществ сварочных устройств этого типа заключается в том, что их электрическая цепь имеет несколько типов защиты. В случае перегруза сети защита автоматически отключает аппарат по низкому напряжению. Такая ситуация может произойти, когда входное напряжение имеет низкое значение, или в случае недостаточного сечения электропроводки, сопротивление которой снизит напряжение при возникновении нагрузки в виде сварочного тока.

Если электрическая проводка стационарной сети не позволяет осуществить подсоединение инвертора, нужно воспользоваться другими источниками питания, которые будут рассмотрены ниже. В случае полного соответствия максимальной мощности аппарата с внешней проводкой можно подсоединять инвертор к электросети и осуществлять тестовую сварку.

Не рекомендуется подключаться к сети, если в качестве защитного устройства установлен предохранитель неизвестного номинала.

Если есть возможность, нужно контролировать просадку напряжения при зажигании дуги. Сильная просадка может быть результатом малого сечения проводов.

Вернуться к оглавлению

Также читайте: Все о строительных инструментах от А до Я.

Подключение сварочного инвертора к электрическому генератору

Из-за плохих параметров внешней электросети в некоторых ситуациях осуществить сварку бывает просто невозможно. Тогда можно воспользоваться электростанцией. При этом очень важно, чтобы мощность электростанции позволяла проводить полноценные сварочные работы.

При выборе генератора следует сначала ознакомиться с основными техническими характеристиками сварочного аппарата. В качестве примера будет взят обычный инвертор с рабочим током 160 А. Современные инверторы имеют плавную регулировку тока сварки от минимального до максимального значения. Это позволяет проводить сварку как на средней, так и на максимальной мощности оборудования. Но фирмы-изготовители часто пишут только потребляемую мощность, ничего не говоря о ее максимальном значении.

Рисунок 1. Провода марки КГ бывают разные и различаются по максимальной нагрузке, зависящей от сечения.

Чтобы самостоятельно рассчитать максимальную мощность, необходимо максимальный рабочий ток устройства умножить на напряжение дуги (обычно оно составляет 25 В), после чего разделить полученную цифру на КПД инвертора (приблизительно 90%). В результате максимальная мощность будет равна: 160х25/0,9=4444 Вт.

После проведения расчетов можно приступать к выбору электрогенератора. При этом ориентироваться следует на максимальную потребляемую мощность, прибавив к ней запас в 25%, чтобы не использовать электростанцию на пределе возможности. Поэтому для сварочного инвертора с рабочим током 160 А нужно купить генератор с выходной мощностью не менее: 4444+4444х0,25=5555 Вт, или 5,5 кВт.

Вернуться к оглавлению

Бензогенератор или электрогенератор?

Схема подключения инвертора к аккумулятору.

В некоторых случаях при невозможности использовать внешнюю электросеть сварщики пытаются подключить инверторную сварку через бензогенератор небольшой мощности. Такой подход является неверным, если его мощность составляет менее 5 кВт. Рабочее напряжение в таких генераторах сильно зависит от величины нагрузки. Инверторные устройства чувствительны к перепадам напряжения, поэтому если выходное напряжение бензогенератора будет часто меняться, сварочный аппарат может выйти из строя.

При сварке электродом 3 мм рабочий ток достигает 120 А при напряжении 40 В. В этом случае выходная мощность будет составлять: 120х40=4800 Вт, или 4,8 кВт, то есть бензогенератор будет работать на предельной мощности, что также повлечет его преждевременный выход из строя. Поэтому при плохой сети лучше подключать сварочный аппарат к электрогенератору.

Вернуться к оглавлению

Выбор кабеля для подсоединения инвертора

Для осуществления качественной сварки очень важно правильно выбрать соединительные провода. Сварочные провода выбираются по таким показателям:

Функциональные возможности сварочного инвертора.

• длине;
• площади сечения;
• значению падения напряжения в сварочном контуре.

Кабель для инвертора представляет собой гибкий проводник тока с хорошей изоляцией. В большинстве случаев такой провод изготавливается из медных проволок толщиной 0,18-0,2 мм, сплетенных между собой. Такие кабели применяются для подсоединения инвертора к электродержателю, а также для осуществления заземления аппарата. Выбор проводов зависит от их технических характеристик и характеристик самого сварочного агрегата.

Среди сварщиков самым популярным выступает провод марки КГ (рис. 1). Изготовители этого типа кабеля рекомендуют его применять в цепях переменного тока с напряжением не более 600 В или при постоянном токе с напряжением не более 1000 В.

Провода марки КГ различаются по максимальной нагрузке, зависящей от сечения. Соотношение максимальной нагрузки на кабель и его марка представлены в таблице:

Марка кабеля	Допустимая нагрузка, А
КГ 1х16	189
КГ 1х25	240
КГ 1х35	289
КГ 1х50	362
КГ 1х70	437
КГ 1х95	522

Помимо марки КГ также применяется провод марки КОГ1, который является более гибкий, нежели первый вариант. Он используется в тех случаях, когда сварщику для выполнения работ необходимо постоянно перемещаться.

Подключение сварочного кабеля осуществляется с учетом некоторых правил:

1. Подсоединение следует делать с помощью спрессованных или припаянных наконечников.
2. Кабель подключается к силовым разъемам агрегата (+) и к держателю электродов в обратной полярности (-). Изменять полярность можно только тогда, когда изменены параметры тока.
3. При проведении сварочных работ сварщику запрещено подтягивать к себе инвертор проводами.
4. Ни в коем случае нельзя превышать номинальную мощность кабеля.

https://moyakovka.ru/youtu.be/54U4cqL2Ql8

Вернуться к оглавлению

Подключение сварочных инверторов с помощью удлинителей

Проведение сварочных работ очень часто связано с отдаленным расположением сварной конструкции от источника питания. Иногда в таких случаях требуется использовать удлинитель. Удлинитель для инвертора представляет собой проводник, имеющий некоторое сопротивление, которое является причиной падения напряжения в электрической цепи, то есть чем больше длина удлинителя, тем больше будет падение на нем рабочего напряжения.

При недостаточной силе тока могут измениться параметры сварочной дуги, управлять ей становится намного тяжелее. Чтобы добиться требуемого тока на конце сварочного кабеля, приходится выставлять увеличенный ток на самом инверторе, что негативно сказывается на его работе и может привести к выходу аппарата со строя. Поэтому легче будет поднести сварочное устройство к месту сварки, нежели покупать новое.

В случае же безысходности ситуации, подбирая удлинитель, нужно руководствоваться тем, что сечение 2,5 мм² при длине кабеля 20 м при использовании аппарата с рабочим током 150 А будет достаточным для нормальной работы сварочного аппарата. Для проведения сварки в домашних условиях такой длины вполне хватит.

При использовании переноски следует придерживаться некоторых правил:

1. Запрещено наматывать удлинитель на катушку, так как смотанный кабель обладает индуктивностью, что может вызвать его перегрев и выход из строя.
2. При сварке с удлинителем нужно контролировать изменение напряжения сети.
3. Нагрев удлинителя допускается до температуры 70°С.

https://moyakovka.ru/youtu.be/VWB1qmZlj50

В случае соблюдения всех правил и рекомендаций при подключении сварочного инвертора вы сможете осуществить качественную сварку без негативных последствий для самого аппарата.

Подключение сварочных кабелей – Полезные статьи – ООО ТД «ОптКабель»

Выбирая и подключая сварочный кабель, необходимо учитывать тип сварочного оборудования, только в этом случае можно рассчитывать на его безопасную и эффективную работу. Есть важные моменты, которые помогают.

Особенности подключения при использовании со сварочными аппаратами.

Важно знать некоторые моменты, которые касаются использования удлинителя. Например, чем он больше, тем больше потери. Однако для того чтобы не допустить серьезные потери, следует использовать удлинитель с толстым кабельным сечением, и дополнительных потерь можно избежать, удлиняя кабель. Это значит, что сечение должно быть не просто толстым, а очень толстым.

Известно, что для подключения сварочного аппарата применяется штепсельная вилка. Она должна соответствовать установленным  требованиям термопропускной способности. У вилки должен быть наконечник, который обеспечивает заземление. Как раз к нему и должен подключаться подходящий кабель. Важно: вилка не должна подключаться к обычной домашней розетке.

Необходимо выполнить соединение обратного кабеля «земля» с нужной клеммой. При этом соединение должно выполняться с минимальным расстоянием от будущего шва.  Чтобы закрепить провод-держатель с выдающимся элементом электрода, нужно использовать специальный зажим. Если произошла поломка питающего кабеля, нужно немедленно выполнить замену. Лучше всего, если этой работой будет заниматься профессионал.

Особенности подключения при работе со сварочным инвертором

Кабели инвертора важно подключать в соответствии с  отметками полярности, которые имеются на силовом блоке. Зажим массы с проводом нужно выключить в разъем, на котором есть отметка «минус», а электродо-держатель предназначен для отметки «плюс», которая есть на силовом блоке. Инвертор должен быть отключен. Лучше всего отсоединить его от сети.



---

Читайте также:

16 июня 2017г.

Пояснения по сварочному кабелю и удлинителям.

Пояснения по сварочному кабелю и удлинителям.

Уважаемые покупатели, в этой статье мы расскажем вам какой длины можно использовать удлинитель для подключения сварочного аппарата, какой это должен быть удлинитель и дадим практические советы на эту тему.

Сопротивление отрезка провода:

R – Сопротивление.

L – Длина в метрах.

S – Сечение провода в мм².

P – Удельное сопротивление меди (равное 0.017 Ом умноженное на мм² и разделенное на метры)

Формула выглядит так:

R = P x (L/S)

Пример:

Вы берете удлинитель 30 метров. Сечение кабеля 1,5 мм². Сварочный кабель подключенный к вашему аппарату 7 метров и сечение 25 мм² .

Получается R =0.0017 x (30×2/1,5) – 0,68 Ом.

Идем дальше.

U = 0,68 Ом умножаем на 45 (45 это максимальный потребляемый ток, за пример взят аппарат Сварог ARC 250 R112) и получается 30,6 В.

Таким образом мы видим, что если вы используете 30 метровый удлинитель с сечением 1, 5 мм² , то к вашему аппарату доходит не 220 В от розетки, а 189,4 В. (220-30,6).

Если вы возьмете удлинитель с более толстым сечением, например 25 мм² , то потеря будет меньше и составит 18,4 В. А это значит, что к аппарату от вашей розетки дойдет 201,6 В. (220-18,4).

Не нужно требовать от аппарата невозможного, если вы подключаете очень длинный удлинитель, вы должны понимать, что будут потери в мощности аппарата. Если включить чайник в розетку в Москве, а сам чайник будет стоять в Санкт-Петербурге, то он никогда не закипит.

Давайте рассмотрим еще один пример. В стандартной комплектации практически все производители используют трехметровые сварочные кабели. Люди часто подключают очень длинные сварочные кабели к аппаратам.

Формула:

R = 0,017 x (7×2/25) = 0,00952 Ом.

Мы берем кабель сварочный длиной 7  метров и умножаем на 2 (ток идет туда и обратно, по этому нужно 7 метров умножать на 2) затем делим на сечение , пусть сечение будет 25 мм². Получаем 0,00952 Ом.

А теперь вторая формула.

Возьмем сварочный ток 210 А² и умножим на 0,00952 Ом. Получаем 420 Вт. Таким образом ваш аппарат потеряет в мощности 420 Вт. Чем толще сечение сварочного кабеля, тем меньше потери. Например взяв 35 мм² сварочный кабель, вы потеряете 300 Вт от мощности.

Важно!

Если вы используете удлинитель, всегда его полностью разматывайте. Если удлинитель собран в бобину, то ухудшаются условия охлаждения, что может привести к возгоранию проводов или их расплавлению, так как потребляемый ток сварочного аппарата выше допустимого тока удлинителя, как правило.

Итоги:

Чем больше удлинитель – тем больше потери.

Чтобы избежать серьезных потерь – используйте удлинитель с толстым сечением кабеля.

Чтобы избежать дополнительных потерь при удлинении сварочного кабеля – используйте кабель с как можно более толстым сечением.

Еще один часто задаваемый вопрос от наших покупателей. Сколько же будут потери в Амперах, если использовать длинный сварочный кабель. Это очень трудно рассчитать, поскольку свойства сварочного источника определяются в ВАХ (вольт амперная характеристика). Для этого необходимо подключать сварочный аппарат к балластному реостату и замерять Амперы при той или иной длине кабеля. Но на словах можно сказать, что при использовании хорошего сварочного кабеля с правильно подобрать сечением – потери в Амперах будут незаметны. Например кабель до 10 метров с сечением кабеля 25 мм² – вы не ощутите потерь.

Существует два вида типовых ВАХ источников: штыковая и пологая ВАХ. На разных аппаратх и у разных производтелях она своя. Мы попробуем провести опыты с разными аппаратами и сообщим вам о результатах.

Баллонные редукторы и регуляторы расхода газа. →← Демонстрация сварочного оборудования Сварог и Ergomax

Кабель для сварочного аппарата: сечение, маркировка, требования

Часто сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к приобретенному оборудованию, слишком короткий и имеет алюминиевый сердечник, который быстро греется. Чтобы подобрать оптимальный кабель для сварочного аппарата, нужно ориентироваться в предложениях такой продукции на рынке и обратить пристальное внимание на некоторые нюансы. Только так специалист сможет выбрать надежный кабель, который будет хорошо работать при любой температуре воздуха и без проблем перенесет максимально допустимые нагрузки.

Марки сварочного кабеля и их характеристики

Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации. Для начала нужно определиться, какие существуют кабели и чем они отличаются.

Гибкий сварочный кабель КГ

Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.

Сварочный провод КОГ1

От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.

КГН

Буква «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она изготовлена из специального материала с повышенными показателями жаропрочности и выдерживает температуру свыше 200 градусов по Цельсию. Это проводник можно использовать даже в условиях возгорания, когда срочно требуется выполнить электросварочные работы.

Выдерживая экстремальные температурные условия, кабель востребован бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т.п. В промышленности и быту провод востребован при работе на больших объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только что проваренные участки металла. Изоляция, соприкасаясь с горячим металлом, не плавится.

Сварочный кабель КГ-ХЛ

Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть специальный каучук, снижающий вероятность растрескивания изоляции на морозе при изгибе. Он остается достаточно гибким даже при температуре в -60 градусов Цельсия. Поэтому востребован специалистами, работающими в условиях крайнего Севера. Поэтому практикующим специалистам, которым приходится часто работать на морозе, стоит обратить внимание на данный продукт.

КПЭС

В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать внутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом внутри. Предназначен кабель для полуавтоматической сварки, а его цена зависит от диаметра. Из-за особенностей устройства, в частности, из-за полой конструкции кабель служит недолго – примерно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного или постоянного электрического тока напряжением 42/48 вольт.

Читайте также: Ручная электродуговая сварка

КВС

Маркировка обозначает, что в изоляции присутствует полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и отлично подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недостаток такого кабеля – очень слабая гибкость. Он не подходит для проводника к электродержателю. Чаще всего он востребован в качестве проводника от электрической сети до сварочного аппарата.

КГТ

Проводник выдерживает высокие температуры, вплоть до 80 градусов Цельсия. Изоляция не только при годна для использования в жарких условиях, но и отлично противостоит размножению плесени или грибка. Поэтому его приобретают для работы в условиях повышенной влажности.

Читайте также: Сравнение инверторных сварочных аппаратов

Как выбрать кабель для сварки

Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.

Какой должна быть жила

Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.

Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле. Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.

При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.

Читайте также: Прямая и обратная полярность сварочного инвертора

Сечение кабеля для сварочного инвертора

Металлический сердечник кабели внутри содержит большое число тонких жил. Их может быть от нескольких десятков до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. К примеру кабель, имеющий жилу сечением 6 квадратных миллиметров рассчитан на нагрузку не более 11кВт и силу тока до 100А. Однако, это не значит, что он будет оптимальным вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на максимальные показатели, а лучше делить их пополам. Другими словами, такой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

В случае возрастания силы тока нужно увеличивать и сечение кабеля. В противном случае фактическая производительность оборудования будет меньше его возможностей. Это подобно попытке быстро заправить авто через узкую воронку: она не пропустит топлива больше, чем может. Чтобы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.

Если планируется использовать электрод диаметром 2 мм при силе тока 80А, то вполне можно использовать кабель сечением 6 мм кв. Но для электрода чуть толще (например, «троечка») этого уже будет недостаточно. По этой причине оборудование нужно комплектовать кабелем, исходя из максимальных значений его мощности. Например, для бытовых аппаратов, не используемых в коммерческих целях или на производстве, достаточно кабеля сечением 16 мм. А вот для мастерской уже потребуется более мощный проводник с сечением 25-50 мм.  Эксплуатация кабеля с меньшим сечением будет провоцировать его быстрый нагрев м перерасход энергии.

Требования к гибкости кабеля

В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, чтобы обеспечить достаточный уровень защищенности токовода от оголения. Производится обмотка из резины, в которую подмешиваются специальные добавки. Желательно, чтобы готовый продукт был в достаточной степени мягким и гибким. В то же время важно обеспечить хорошую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется буквами и свидетельствует о его способности выдерживать высокие температуры. К примеру, F соответствует 150, а Н — 180 градусам Цельсия.

Длина сварочного кабеля

От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это особенно важно на высоте и в случае сваривания конструкций большого размера. Имея длинный кабель, специалист не обязан часто переставлять сварочный аппарат и может перемещаться только с держателем. Для стационарного рабочего места вполне достаточно около двух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху желательно увеличить показатели на 2-3 метра.

Но не стоит думать, что очень длинный кабель является самым мудрым решением. Нельзя удлинять кабель по своему усмотрению. Увеличение длины ведет к росту сопротивления, а значит – к снижению силы тока. Для расчета максимальной длины проводки применяется формула:

макс. свар. ток / 100 = коэффициент

Рассмотрим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует разделить сечение существующего кабеля. Предположим, что используется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Получается, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и задействовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.

Если кабель слишком короткий, а показатели оборудования допускают использовать более длинный, то можно не покапать новый, а нарастить существующий. Добавку прикрепляют с помощью опрессовки, обеспечивающей хороший плотный контакт. Не допускается скручивание двух частей проводки, так как это приводит к увеличению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превышать 30-40 метров.

Читайте также: Как пользоваться сварочным аппаратом

Как соединить сварочные кабеля между собой – 3 простых способа

Недостаточная длина провода, идущего в комплектации со сварочным аппаратом, во время работы произошел обрыв или повреждение шнура – причины, по которым может понадобиться соединение сварочных кабелей между собой. Качество выполняемых работ и безопасность человека будут зависеть от надежности контактных соединений проводников.

Особенности сварочных кабелей и их соединения

Сварочный кабель используется в виде соединяющего звена между специальными электрическими держателями и источником тока. Он изготавливается из медной или алюминиевой проволоки, имеет большое сечение и изоляцию, обеспечивающую защиту от влаги и механических повреждений. Изделия данного типа характеризуются:

• высокой гибкостью,
• минимальным сопротивлением.

Перед тем как соединить сварочные кабеля между собой, необходимо очистить их от оксидной пленки.

Важно! Между собой можно соединять только провода, выполненные из однородных металлов – медь с медью, алюминий с алюминием.

В каких случаях нужно соединение

Инверторы для сварки комплектуются короткими проводами, что создает трудности при выполнении работ на высоте и в труднодоступных местах. Соединение сварочных кабелей методами пайки, сварки или установки специальных разъемов расширяет возможности техники и исключает необходимость ее удерживания на плече. При осуществлении поставленной задачи нужно учитывать, что максимальная протяженность не должна превышать 30-40 м.

Распространенные способы соединения

Перед тем как соединить сварочный кабель методом обжима, необходимо приобрести алюминиевые или медные гильзы. Подобрать изделия можно в каталоге. Здесь представлен широкий ассортимент соединителей, комплектующих и других электронных компонентов – кабелей, сборок, печатных плат, отличающихся высоким качеством и демократичной стоимостью.

Пайка – второй востребованный способ соединения медных кабелей. Он предполагает покрытие предварительно разогретых концов жил посредством расплавленного припоя. После затвердевания последнего достигается высокая прочность и хорошая электропроводность изделия. Подходит эта технология для проводников небольшого сечения.

Основные преимущества пайки – простота и экономичность. К подготовительным мероприятиям можно отнести:

• избавление от изоляции,
• скрутку,
• очистку,
• обработку флюсом.

После пайки необходимо смыть остатки, нанести лак, изоляцию в виде ленты или термоусадочной пленки.

Важно! Промежуточным этапом пайки является скрутка проводов. В качестве самостоятельного метода она запрещена нормативными документами ПУЭ.

Так как соединить 2 сварочных кабеля большого диаметра позволяет в монолитную конструкцию сварка, этот метод используется часто. Для соединения проводов применяется специальный аппарат ВКЗ-1, похожий на пистолет. Преимущества метода – высокая прочность контакта, стойкость к механическим воздействиям, недостатки – необходимость в зачистке провода на 10 см, сложность выбора силы тока, невозможность разъединения элементов.

Соединение сварочного кабеля разъемами

Самым простым и эффективным методом соединения сварочных проводников признан способ с использованием разъемов. Чтобы выполнить его правильно, нужно грамотно подойти к выбору:

• марки сварочного кабеля,
• разъемов,
• наконечников,
• вилок и клемм.

Выбор кабельного соединителя зависит от сечения проводника. Последнее можно определить посредством микрометра или штангельциркуля. Разъем может иметь площадь в 10, 25, 35…120 мм2. Существует две конструкции приспособлений – штыревая («папа») и гнездовая («мама»). Для их подключения к оборудованию нужны специальные гнезда, выполняющие роль ответной составляющей вилки.

При покупке наконечников нужно обращать внимание на типоразмер (должен соответствовать площади сечения провода) и материалы изготовления. Предпочтение стоит отдавать изделиям с хромовым напылением, препятствующим окислению.

Соединение способом обжима является предельно простым. Оно заключается в очистке изделий от изоляции, объединении жил в пучки, надевании разъемов и их зажимании.

Установка наконечника: принципы процесса

Так как правильно соединить сварочный кабель при помощи наконечников, эта процедура чаще всего выполняется для удлинения и создания удобной формы конца токопроводящей жилы, необходимой для присоединения к зажиму аппарата. Для ее осуществления нужно зачистить и обработать провод пастой, поместить наконечник на конец кабеля и прижать его до упора. После этого следует опрессовать изделие клещами или матричным прессом.

Чтобы увеличить мобильность сварочного аппарата, можно удлинить провод, используя разные технологии соединения. Специалисты нашей компании «ВКС» рекомендуют применять разъемы, подобранные по сечению и составу жильного пучка, соблюдая последовательность и правила используемого способа. Для покупки электротехнических комплектующих нужно перейти в каталог. При возникновении трудностей с выбором наш менеджер предоставит профессиональную консультацию.

Как подключить провода для сварки штангой

Я всегда боролся с тем, как правильно подключить провода для сварки штангой к сварочному аппарату. Следует ли подключать заземляющий провод к отрицательной клемме сварщика или к положительной? Куда должен идти вывод электрода? Можно просто все усложнять, как ему хочется.

Многие люди не понимают, как работает аппарат для ручной сварки. Но позвольте вам сказать, позже я понял, что это не так сложно, как кажется.

Сварочные провода можно подсоединить тремя различными способами, называемыми соединением DCEN, соединением DCEP и соединением переменного тока.У каждого подключения есть свои плюсы и минусы. Их следует менять в зависимости от области применения, в которой они используются.

В этой статье я подробно расскажу, как подсоединить провода для сварочных аппаратов для различных сварочных работ.

Давайте сразу приступим.

SMAW или сварка штучной сваркой

Дуговая сварка защищенного металла, широко известная как сварка штангой, является наиболее популярной формой дуговой сварки. Он использует электрический ток (обычно постоянный ток) для плавления как металлической заготовки, так и стержня электрода, образуя сварочную ванну.Электрод покрыт слоем флюса, который защищает сварной шов от загрязнения посторонними частицами (поэтому это называется дуговой сваркой защищенного металла).

Установка для сварки штангой

Установка для сварки штангой состоит из следующего оборудования:

1. Сварочный аппарат
2. Сварочные провода (рабочие кабели)
3. Держатель электрода
4. Зажим заземления (рабочий зажим)
5. Сварочный стержень (электрод)

На схеме ниже показаны эти компоненты в их правильном расположении.

Какие выводы у сварщика?

Сварочные провода или сварочные кабели, как и другие медные провода, представляют собой электрические проводники, обернутые внутри изолирующей резиновой оболочки. Эти кабели бывают разного диаметра и длины. Для приложений с высоким током мы используем кабели большого диаметра, поскольку они обладают меньшим сопротивлением току. Точно так же для слаботочных приложений вы можете использовать те, которые имеют меньший диаметр. Все зависит только от характера вашего приложения.

У вас есть два типа сварочных проводов при сварке штангой: провод электрода и рабочий кабель (также называемый заземляющим проводом).Электродный вывод соединяет сварочный аппарат с электрододержателем. Точно так же заземляющий провод прикрепляет его к заготовке.

Определение размеров сварочного кабеля.

Сварочные провода бывают разных размеров. Подключая провода для сварки штангой, вы должны внимательно относиться к их размеру. Если вы выбрали неправильный кабель, вы не сможете обеспечить требуемый ток и напряжение сварочной дуги. Следовательно, могут возникнуть такие проблемы, как чрезмерное разбрызгивание и отсутствие плавления.Иногда, если сила тока падает слишком низко, ваш сварочный аппарат просто не зажигает дугу.

В следующей таблице показаны правильные сечения медных и алюминиевых кабелей для различных значений силы тока при сварке электродом и длины сварочных кабелей.

Например, если ваша заготовка находится на расстоянии около 100 футов от сварочного аппарата, а для вашего приложения требуется 200 А, обратитесь к продавцу сварочного оборудования для получения алюминиевого кабеля размера 4/0 или медного кабеля размера 1 / 0.

Шаги по установке проводов для электродной сварки

Для правильного подключения проводов для электродной сварки выполните следующие простые действия.

1. Размещение зажима заземления

Прежде всего, прикрепите зажим заземления в его соответствующем положении. Зажим заземления соединяет нашу заготовку с землей через рабочий кабель. Вы можете прикрепить его непосредственно к заготовке или к металлическому столу, на котором будет выполняться работа (как показано на рисунке).

2. Подсоедините сварочные провода к сварочному аппарату

После этого подсоедините рабочий кабель к отрицательной клемме сварочного аппарата, а кабель электрода к положительной клемме.Вы также можете выполнить соединения, противоположные этому, в зависимости от области применения сварки. Позже в этой статье я подробнее расскажу об этих подключениях.

Некоторые сварочные аппараты оснащены переключателем, который можно повернуть для изменения полярности. В противном случае вам придется вручную поменять местами соединения сварочных кабелей. Прежде чем менять полярность на сварочном аппарате, обязательно выключите его.

3. Подключите сварочный аппарат к розетке

Наконец, подключите аппарат к розетке и включите его.Установите соответствующие параметры тока и напряжения в соответствии с вашим сварочным применением. Тебе хорошо идти.

Три типа сварочных установок: DCEN, DCEP и AC.

Многие люди спрашивают меня, является ли электродная сварка положительным или отрицательным процессом заземления. Ответ на этот вопрос – «ОБА». Фактически, для сварки штучной сваркой вы можете подключить сварочные кабели тремя разными способами.

1. Сварочное соединение DCEP

Для DCEP или положительного подключения электрода постоянного тока (ранее известного как обратная полярность), вы должны подключить электрододержатель к положительной клемме, а зажим заземления – к отрицательной.В результате электроны будут течь от заготовки к электроду. Для большинства сварочных работ мы используем установку DCEP. На схеме ниже показана настройка подключения DCEP.

2. Сварочное соединение DCEN

В DCEN или отрицательном электроде постоянного тока (ранее известном как прямая полярность), электрододержатель отрицательный, а деталь – положительный. Следовательно, электроны текут от электрода к положительной заготовке. На следующем рисунке показана схема настройки подключения DCEN.

3. Подключение переменного тока

При сварке на переменном токе используется переменный ток, обычно с частотой 60 Гц. Ток меняет направление каждые 120 ^-й часть секунды. Следовательно, сварочное соединение на переменном токе не имеет полярности, что приводит к равномерному распределению тепла между электродом и заготовкой. На следующей диаграмме показана установка для подключения к сети переменного тока.

DCEP vs DCEN: Какой полярности следует приваривать?

В большинстве случаев мы подключаем сварочные провода к DCEP-соединению.Однако сварка штучной сваркой весьма разнообразна с точки зрения полярности.

Имейте в виду, что электроны всегда движутся от отрицательной клеммы сварочного аппарата к положительной клемме. Следовательно, в случае DCEP электроны покидают поверхность металла и движутся к электроду, потому что рабочий провод подключен к отрицательной клемме сварочного аппарата. Эти электроны после столкновения с положительным электродом выделяют большое количество тепла. В результате почти две трети сварочного тепла выделяется на электроде, а оставшаяся треть тепла накапливается на заготовке.Напротив, для DCEN две трети тепла образуется на свариваемом металле, потому что электроны текут от электрода к основному металлу.

Нельзя просто случайно выбрать любую сварочную схему. У каждого подключения есть свои приложения и ограничения. Точно так же не все электроды работают одновременно с DCEP и DCEN.

DCEP, как я упоминал ранее, сильно нагревает электрод, что приводит к глубокому проникновению. Однако скорость осаждения электродов в DCEP мала по сравнению с DCEN.Таким образом, он не подходит для сварки тонких листов, так как может их разорвать.

С другой стороны, соединение DCEN выделяет меньше тепла на электроде, что обеспечивает меньшее проникновение. Однако скорость осаждения присадочного металла довольно высока по сравнению с DCEP. Если вам нужно сваривать тонкие листы, я предлагаю вам выбрать DCEN.

Выбор электродов для разной полярности

Различные электроды лучше всего подходят для разных типов тока. Некоторые из них подходят для постоянного тока, а некоторые – для переменного тока. На самом деле, это во многом зависит от типа покрытия электрода.Чтобы выбрать подходящий для вашего приложения, вам может пригодиться следующая таблица.

Действие дуговой очистки в DCEP

Одним из основных преимуществ DCEP перед DCEN является его действие по очистке от оксидов.

Во время дуговой сварки очень важно очищать поверхность металла, чтобы обеспечить хороший сварной шов. Грязь, ржавчину, оксиды и другие частицы необходимо удалить. В противном случае эти примеси будут смешиваться с расплавленным металлом и привести к слабому сварному шву.

В DCEP лавина электронов движется от основного металла к положительному электроду.Этот поток электронов разрушает непроводящий оксидный слой в металле и, по сути, удаляет загрязненные частицы из металла, что приводит к прочному сварному шву.

Сварка переменным током и сварка постоянным током

Большинство мощных машин работают на постоянном токе. Некоторые профессиональные сварщики TIG и SMAW могут работать как на переменном, так и на постоянном токе. Но что лучше, переменный или постоянный ток? Если более 90% случаев мы используем постоянный ток, зачем нам вообще нужна сварка переменным током?

Сварка на постоянном токе более плавная по сравнению со сваркой на переменном токе.Взгляните на следующую форму сигнала для переменного тока. Каждый раз, когда полярность переключается с положительной на отрицательную, наступает момент, когда текущий ток равен нулю (см. Красные метки). Из-за этого прерывистого тока образующаяся дуга имеет довольно неравномерную форму.

Однако в некоторых случаях вы можете предпочесть переменный ток постоянному току. Одним из основных преимуществ переменного тока является возможность устранения дугового разряда. Ваши сварные швы кривые или волнистые? Слишком много брызг вокруг сварного шва? Если «да», возможно, в вашем сварном шве возникла дуга.Переключение на AC может избавить от таких проблем. Тем не менее сварка постоянным током имеет гораздо больше преимуществ, чем сварка переменным током.

Устранение неисправностей при сварке стержнем сварных проводов

Профилактика всегда лучше лечения. Неправильное использование сварочных кабелей может привести к таким проблемам, как небольшой выходной ток, высокое сопротивление и трудности с зажиганием дуги. Поэтому всегда лучше использовать соответствующие кабели и соответствующую технику сварки. Тем не менее, если некоторые сложности возникают из-за неправильного использования кабелей, это небольшое руководство по устранению неполадок может помочь вам решить эти проблемы.

• Выпрямите кабели.
• Убедитесь, что в кабеле нет изгибов или витков, так как это может вызвать эффект индуктивности в проводах.
• Кабели более низкого качества могут вызвать проблемы с зажиганием дуги. Используйте качественные кабели.
• Используйте сварочные провода подходящего размера. См. Таблицу, приведенную выше в этой статье.

Вкратце,

Для большинства применений для сварки штангой необходимо подключить вывод электрода к положительной клемме, а провод заземления – к отрицательной (соединение DCEP).Подсоединяя сварочные провода, следует проявлять особую осторожность.

На самом деле неправильное подключение кабеля может привести к таким проблемам, как плохой провар, плохое отложение наполнителя или проблемы с дугой. Но как только вы поймете причину, решение станет очевидным. Удачи в сварке.

Выбор сварочного кабеля подходящего размера

Мне нужно заказать сварочный кабель для нашего магазина, но я не уверен, что его правильный размер. Я видел несколько справочных таблиц, но хотел бы получить объяснение, как их использовать.

Сварочный кабель является проводником сварочного тока. Он состоит из серии тонких медных нитей, обернутых внутри непроводящей прочной оболочки (обычно из синтетического или натурального каучука различных цветов). Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изолирующая оболочка предназначена для выдерживания повторяющихся перемещений по шероховатым поверхностям. По мере увеличения уровня тока (измеряется в амперах или амперах) диаметр сварочного кабеля и результирующая площадь поперечного сечения медной скрутки должны увеличиваться.Концепция похожа на поток воды через шланг. Шланг большего диаметра необходим для того, чтобы пропускать больший объем воды. Вы используете шланг меньшего размера для полива своего сада, а пожарная служба использует шланг гораздо большего размера для тушения пожаров.

«Допустимая нагрузка» сварочного кабеля, также известная как допустимый ток или номинальная сила тока, означает максимальное количество электрического тока, которое кабель может безопасно проводить. Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его длина, номинальное сопротивление (т.е.д., рейтинг сопротивления), температурные характеристики изоляционного материала и температура окружающей среды. Более короткие кабели могут пропускать больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто имеет температуру жилы 75 ° C (167 ° F), 90 ° C (194 ° F) или 105 ° C (221 ° F). Хотя сам медный провод может выдерживать высокие температуры, создаваемые более высокой силой тока, прежде чем он будет поврежден, изоляция, защищающая его, расплавится. Сварочные кабели также часто рассчитаны на температуру окружающей среды 30 ° C (86 ° F).Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, снизить их пропускную способность. Кроме того, несколько кабелей, плотно упакованных вместе, также могут иметь снижение способности рассеивать тепло. Несколько кабелей должны быть немного разнесены.

Обратите внимание, что, хотя медь является отличным проводником электричества, она все же имеет определенную степень сопротивления потоку электронов через нее. Следовательно, в кабеле будет возникать нагрев за счет сопротивления.Сварочный кабель правильного размера может стать теплым на ощупь после продолжительной сварки. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться. Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном итоге, к обрыву и отказу кабеля). Разрыв изоляционной оболочки также может быть опасен поражением электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, не проводит ток более эффективно, чем кабель надлежащего размера.Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил. Следовательно, кабели увеличенного диаметра могут быть нерентабельными.

Электрический кабель обычно классифицируется по размеру AWG (American Wire Gauge), где у кабеля меньшего диаметра номер больше. На рис. 1 указаны размеры AWG. Калибровочные размеры больше единицы равны нулю, также выражаются как 1/0 (произносится как «одна цифра»), два нуля, выражаются как 2/0 (произносится как «две доли»), 3/0 и 4/0.Кабели сечений от №4 до №4 / 0 обычно используются для сварочного кабеля.

Рисунок 1: Пример калибра проволоки

В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.

Рисунок 2: Сравнение размеров кабелей AWG / метрических

Теперь при выборе кабеля подходящего размера для сварочного оборудования лучше всего выбрать кабель, способный выдержать максимальную мощность сварщика. Для этого нужно определить три фактора. К ним относятся:

• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока

Сварочная цепь – это полный путь, по которому проходит электричество.Он включает в себя источник питания, кабель электрода, электрододержатель (или горелку TIG или механизм подачи проволоки и горелку), электрическую дугу, рабочий кабель и рабочий зажим. На рисунке 3 показана сварочная схема. Для определения правильного размера сварочного кабеля необходимо сложить полные длины кабеля электрода и рабочего кабеля. Кабель электрода подключается к держателю электрода, горелке TIG или механизму подачи проволоки. Рабочий кабель присоединяется к рабочему зажиму. Обратите внимание, что эти последние два элемента часто неправильно называются «заземляющий кабель» и «заземляющий зажим».Однако это неправильная терминология, так как «заземляющий» провод применяется только к первичной обмотке сварочной цепи (то есть к входящему силовому кабелю).

Рисунок 3: Пример сварочного контура

Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля. Не имеет значения, в каком направлении протекает ток через сварочную цепь, будь то постоянный ток положительный (DC +), постоянный ток отрицательный (DC-) или переменный ток (AC).Полярность и направление тока влияют только на сварочные характеристики и выбор электрода.

Номинальная выходная мощность источника питания – это просто максимальный ток или уровень силы тока, при котором машина предназначена для использования (обратите внимание, что некоторые источники питания могут производить токи, превышающие их номинальную выходную мощность, в течение коротких периодов времени). Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальная выходная мощность 250 А), Power Wave® S350 (номинальная выходная мощность 350 А), Flextec ™ 650 (номинальная выходная мощность 650 А) и т. Д.

Рабочий цикл – это номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока перед превышением своего теплового предела (т.е. обмотки становятся слишком горячими) и отключением, если он имеет защиту от тепловой перегрузки. Как правило, при уменьшении уровней выходной мощности рабочий цикл увеличивается (до 100% или непрерывной выходной мощности). И наоборот, по мере увеличения выходных уровней (до максимальной выходной мощности) рабочий цикл уменьшается.Номинальные значения рабочего цикла можно найти на паспортной табличке источника питания и / или в руководстве по эксплуатации. Номинальный рабочий цикл источника сварочного тока обычно зависит от сварочных процессов, в которых он будет использоваться, его предполагаемого использования и от того, работает ли он от однофазного или трехфазного источника питания. На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.

Рис.Трехфазные блоки питания

Рисунок 5 – это пример диаграммы для выбора правильного размера сварочного кабеля. Другие таблицы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 А с рабочим циклом 60% и вам требуется общая длина электрода и рабочих кабелей 100 футов. Из таблицы следует выбрать правильный размер кабеля №2 / 0.Размеры кабелей увеличиваются для увеличения длины, прежде всего, с целью минимизировать падение кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые следует подключать параллельно или вместе, чтобы разделить текущую нагрузку.

Рисунок 5: Выбор сварочного кабеля подходящего размера

Также следует отметить, что помимо правильного выбора размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в хорошем состоянии.Любые трещины, порезы, пятна износа и т. Д. На сварочном кабеле могут снизить его токонесущую способность и создать горячие точки. Кроме того, изношенные или изношенные кабельные соединения с рабочим зажимом, наконечниками или разъемами с поворотным замком также могут снизить способность проводить ток и создавать горячие точки (см. Примеры в , рис. 6, ). Все изношенные, потертые и поврежденные части следует немедленно отремонтировать для обеспечения надлежащей работы и сведения к минимуму любых потенциальных угроз безопасности.

Рисунок 6: Примеры изношенного и поврежденного сварочного кабеля

Глоссарий по сварке | HobartWelders

Выберите первую букву искомого термина: A C D F G H I K L M O P R S T V W

А

Воздушно-угольная дуговая резка (CAC-A) : Процесс резки, при котором металлы плавятся под действием тепла дуги с использованием угольного электрода.Расплавленный металл отталкивается от разреза струей нагнетаемого воздуха. Чтобы удалить большое количество металла, ищите сварщика, который может использовать уголь диаметром не менее 3/8 дюйма. Расходные материалы: угольные электроды, подача сжатого воздуха.

Переменный ток (AC) : Электрический ток, который меняет свое направление через равные промежутки времени, например 60 циклов переменного тока (AC) или 60 герц.

Сила тока : Измерение количества электричества, проходящего через заданную точку в проводнике в секунду.Ток – это еще одно название силы тока.

Arc : Физический зазор между концом электрода и основным металлом. Физический зазор вызывает нагревание из-за сопротивления току и дуговым лучам.

Arc Force: Также называется Dig and Arc Control. Предоставляет источнику питания переменную дополнительную силу тока в условиях низкого напряжения (короткая длина дуги) во время сварки. Помогает избежать «залипания» стержневых электродов при короткой длине дуги.

Auto-Link ^® : Схема внутреннего источника питания инвертора, которая автоматически связывает источник питания с подаваемым первичным напряжением без необходимости вручную связывать клеммы первичного напряжения.

Автоматическая сварка : Использует сварочное оборудование без постоянной регулировки органов управления сварщиком или оператором. Оборудование контролирует выравнивание суставов с помощью автоматического датчика.

К

Сварочный аппарат с постоянным током (CC) : Эти сварочные аппараты имеют ограниченный максимальный ток короткого замыкания. У них отрицательная кривая вольт-амперной характеристики, и их часто называют «падающими». Напряжение будет изменяться при разной длине дуги, при этом незначительно изменяя силу тока, отсюда и название постоянного тока или переменного напряжения.

Устройство подачи проволоки с постоянной скоростью: Устройство подачи работает от 240 или 120 В переменного тока от источника сварочного тока.

Сварочный аппарат с постоянным напряжением (CV) и постоянным потенциалом (CP): «Потенциал» и «напряжение» в основном одинаковы по значению. Сварочный аппарат этого типа поддерживает относительно стабильное постоянное напряжение независимо от выходной силы тока. Это приводит к относительно плоской кривой вольт-ампер, в отличие от падающей кривой вольт-ампер типичного сварочного аппарата Stick (SMAW).

Ток: Другое название силы тока. Количество электричества, проходящего через точку в проводнике каждую секунду.

Д

Дефект: Одна или несколько несплошностей, которые вызывают сбой при испытании сварного шва.

Dig: Также называется Arc Control. Предоставляет источнику питания переменную дополнительную силу тока в условиях низкого напряжения (короткая длина дуги) во время сварки. Помогает избежать «залипания» стержневых электродов при короткой длине дуги.

Постоянный ток (DC): Протекает в одном направлении и не меняет его направление на противоположное, как переменный ток.

Отрицательный электрод постоянного тока (DCEN): Направление тока, протекающего через сварочную цепь, когда вывод электрода подсоединен к отрицательной клемме, а рабочий провод подсоединен к положительной клемме сварочного аппарата постоянного тока. Также называется постоянным током прямой полярности (DCSP).

Положительный электрод постоянного тока (DCEP): Направление тока, протекающего через сварочную цепь, когда провод электрода подключен к положительной клемме, а рабочий провод подключен к отрицательной клемме сварочного аппарата постоянного тока.Также называется постоянным током обратной полярности (DCRP).

Рабочий цикл: Количество минут из 10-минутного периода времени, в течение которого аппарат дуговой сварки может работать с максимальной номинальной мощностью. Примером может быть рабочий цикл 60% при 300 ампер. Это означает, что при 300 А сварочный аппарат можно использовать в течение 6 минут, а затем дать ему остыть при работающем двигателе вентилятора в течение 4 минут. (Некоторые производители оценивают машины по 5-минутному циклу).

Факс

Fan-On-Demand ™: Внутренняя система охлаждения источника питания, которая работает только при необходимости, сохраняя внутренние компоненты в чистоте.

Стационарная автоматизация: Автоматическая сварочная система с электронным управлением для простых, прямых или круглых швов.

Гибкая автоматизация: Автоматизированная роботизированная сварочная система для сложных форм и применений, где сварочные пути требуют изменения угла наклона горелки.

Дуговая сварка порошковой проволокой (FCAW): Процесс дуговой сварки, при котором плавятся и соединяются металлы путем нагрева их дугой между непрерывной плавящейся электродной проволокой и изделием.Экранирование обеспечивается флюсом, содержащимся в сердечнике электрода. В зависимости от типа порошковой проволоки дополнительная защита может обеспечиваться или не обеспечиваться от поступающего извне газа или газовой смеси. Расходные материалы: контактные наконечники, порошковая проволока, защитный газ (при необходимости зависит от типа проволоки).

г

Газовая дуговая сварка металла (GMAW): См. Сварка MIG.

Газовая дуговая сварка вольфрамом (GTAW): См. Сварка TIG.

Заземление: Безопасное соединение рамы сварочного аппарата с землей.Часто используется для заземления сварочного аппарата с приводом от двигателя, когда кабель подсоединяется от шпильки заземления сварочного аппарата к металлическому стержню, помещенному в землю. См. Раздел «Подключение детали», чтобы узнать о разнице между рабочим соединением и заземлением.

Провод заземления: При подключении сварочного аппарата к объекту см. Предпочтительный термин «Вывод заготовки».

H

Гц: Гц часто называют «циклами в секунду».«В Соединенных Штатах частота или направление изменения переменного тока обычно составляет 60 герц.

Высокая частота: Охватывает весь частотный спектр выше 50 000 Гц. Используется при сварке TIG для зажигания и стабилизации дуги.

Hot Start ™ : Используется на некоторых станках Stick (SMAW), чтобы облегчить запуск электродов, которые трудно запускать. Используется только для зажигания дуги.

Я

Инвертор: Источник питания, который увеличивает частоту поступающей первичной мощности, что позволяет уменьшить размер машины и улучшить электрические характеристики сварки, такие как более быстрое время отклика и больший контроль при импульсной сварке.

К

кВА (киловольт-ампер): киловольт-ампер. Сумма вольт, умноженная на ампер, деленная на 1000, потребляемая источником сварочного тока от первичной мощности, предоставляемой коммунальной компанией.

кВт (киловатт): Первичная кВт – это фактическая мощность, используемая источником питания при его номинальной выходной мощности. Вторичный кВт – это фактическая выходная мощность источника сварочного тока. Киловатты находятся путем деления вольт на ампер на 1000 и учета любого коэффициента мощности.

л

Lift-Arc ™: Эта функция позволяет зажигать дугу TIG без высокой частоты. Зажигает дугу при любой силе тока, не загрязняя сварной шов вольфрамом.

м

Микропроцессор: Одна или несколько интегральных схем, которые можно запрограммировать с помощью сохраненных инструкций для выполнения множества функций.

Сварка MIG (GMAW или газовая дуговая сварка металла): Также называется сваркой сплошной проволокой.Процесс дуговой сварки, при котором металлы соединяются путем их нагрева дугой. Дуга возникает между непрерывно подаваемым присадочным (расходуемым) электродом и заготовкой. Газ или газовые смеси, подаваемые извне, обеспечивают защиту.

Существует четыре основных режима переноса металла:

Перевод короткого замыкания: Получил свое название от сварочной проволоки, фактически «замыкающей» (касаясь) основного металла много раз в секунду. Образуются брызги, но перенос можно использовать во всех положениях сварки и на металле любой толщины.

Globular Transfer: Названо в честь «шариков» металла сварного шва, перемещающихся по дуге под действием силы тяжести. Капли на дуге обычно больше диаметра электрода. Это не дает очень гладкого внешнего вида сварного шва, и могут возникать брызги. Обычно ограничивается плоскими и горизонтальными положениями сварки и не используется для тонких металлов.

Распыление: Названо в честь «распыления» крошечных капель расплава поперек дуги, обычно меньше диаметра проволоки.Использует относительно высокие значения напряжения и силы тока, и дуга всегда остается включенной после того, как дуга возникла. Очень мало брызг, если они вообще есть. Обычно используется для сварки толстых металлов в плоских или горизонтальных положениях сварки.

Импульсный перенос распылением: Для этого варианта распыления сварочный аппарат «пульсирует» выходной сигнал между высокими пиковыми токами и низкими фоновыми токами. Сварочная ванна немного остывает во время фонового цикла, что немного отличается от режима распылительного переноса.Это позволяет выполнять сварку во всех положениях как на тонких, так и на толстых металлах.

Дополнительную информацию о сварке MIG см. В разделе «Советы по сварке MIG».

О

Напряжение холостого хода (OCV): Как следует из названия, в цепи нет тока, потому что она разомкнута. Однако на цепь подается напряжение, так что, когда цепь замыкается, ток сразу же течет. Например, сварочный аппарат, который включен, но в данный момент не используется для сварки, будет иметь напряжение холостого хода, приложенное к кабелям, присоединенным к выходным клеммам сварочного аппарата.

пол

Плазменно-дуговая резка: Процесс электродуговой резки, при котором металл разрезается за счет использования суженной дуги для плавления небольшого участка работы. Этот процесс может разрезать все металлы, проводящие электричество. Резаки Hobart AirForce представляют собой полные пакеты, которые содержат все необходимое оборудование и расходные материалы для резаков. Расходные материалы: расходные материалы для горелок, подача газа или сжатого воздуха.

фунтов на квадратный дюйм (psi): Измерение, равное массе или весу, приложенному к одному квадратному дюйму площади поверхности.

Энергоэффективность: Насколько хорошо электрическая машина использует поступающую электроэнергию.

Коррекция коэффициента мощности: Обычно используется в однофазных источниках питания постоянного тока для снижения величины первичного тока, требуемого энергокомпанией во время сварки.

Первичная мощность: Часто называется входным линейным напряжением и силой тока, доступными сварочному аппарату от основной линии электропередачи цеха. Первичная входная мощность, которую часто выражают в ваттах или киловаттах (кВт), – это переменный ток, который может быть однофазным или трехфазным.Сварочные аппараты, способные принимать более одного первичного входного напряжения и силы тока, должны быть правильно подключены к используемому входящему первичному питанию.

Pulsed MIG (MIG-P): Модифицированный процесс переноса распылением, при котором не образуются брызги, поскольку проволока не касается сварочной ванны. Для импульсной сварки MIG лучше всего подходят области, в которых в настоящее время используется метод передачи короткого замыкания для сварки стали, калибра 14 (1,8 мм) и выше. Расходные материалы: контактные наконечники, защитный газ, сварочная проволока.

Pulsed TIG (TIG-P): Модифицированный процесс TIG, подходящий для сварки более тонких материалов. Расходные материалы: вольфрамовый электрод, присадочный материал, защитный газ.

Импульсный: Последовательность и управление величиной тока, частотой и продолжительностью сварочной дуги.

Р

Номинальная нагрузка: Сила тока и напряжение, на которые рассчитан источник питания в течение определенного периода рабочего цикла. Например, 300 ампер, 32 вольта нагрузки, при рабочем цикле 60 процентов.

Контактная точечная сварка (RSW): Процесс, в котором две металлические детали соединяются путем пропускания тока между электродами, расположенными на противоположных сторонах свариваемых деталей. В этом процессе нет дуги, и именно сопротивление металла току вызывает плавление. Для точечной сварки требуется следующее оборудование: аппарат для точечной сварки с воздушным или водяным охлаждением, набор из 2 клещей и набор из 2 наконечников. Для точечной сварки расходные материалы не требуются.

RMS (среднеквадратичное значение): «Действующие» значения измеренного переменного напряжения или силы тока.Среднеквадратичное значение равно 0,707 максимального или пикового значения.

Ю

Сварочный полуавтомат: Оборудование контролирует только подачу электродной проволоки. Движение сварочной горелки контролируется вручную.

Дуговая сварка экранированного металла: См. Сварка палкой.

Защитный газ: Защитный газ, используемый для предотвращения атмосферного загрязнения сварочной ванны.

Однофазная цепь: Электрическая цепь, производящая только один переменный цикл в течение 360 градусов.

Брызги: Частицы металла, вылетающие из сварочной дуги. Эти частицы не становятся частью готового сварного шва.

Точечная сварка: Обычно выполняется на материалах, имеющих конструкцию соединения внахлест. Может относиться к точечной сварке сопротивлением, MIG или TIG. Точечная сварка сопротивлением выполняется электродами с обеих сторон стыка, а точечная сварка сваркой в ​​условиях сварки и MIG выполняется только с одной стороны.

Сварка палкой (SMAW или дуга экранированного металла): Процесс дуговой сварки, при котором плавятся и соединяются металлы путем их нагрева дугой между покрытым металлическим электродом и изделием.Защитный газ получают из внешнего покрытия электрода, часто называемого флюсом. Присадочный металл в основном получают из сердечника электрода. Для Stick рекомендуется сварочный аппарат переменного / постоянного тока. Для большинства применений сварка с обратной полярностью постоянным током имеет преимущества по сравнению с переменным током, в том числе более легкий запуск и сварку в нерабочем положении, более плавную дугу и меньшее количество отключений и залипаний дуги. Расходные материалы: электроды стержневые.

Дуговая сварка под флюсом (SAW): Процесс, при котором металлы соединяются дугой или дугами между неизолированным металлическим электродом или электродами и изделием.Экранирование обеспечивается гранулированным легкоплавким материалом, который обычно подается на работу из бункера для флюса. Присадочный металл поступает из электрода, а иногда и из второго присадочного стержня.

т

Трехфазная цепь: Электрическая цепь, дающая три цикла в пределах временного интервала 360 градусов, при этом циклы разнесены на 120 электрических градусов.

Сварка TIG (GTAW или газовая вольфрамовая дуга): Этот процесс, часто называемый сваркой TIG (вольфрамовый инертный газ), соединяет металлы путем их нагрева вольфрамовым электродом, который не должен становиться частью завершенного сварного шва.Иногда используется присадочный металл, а для защиты используются инертный газ аргон или смеси инертных газов. Расходные материалы: вольфрамовый электрод, присадочный металл, защитный газ.

Горелка: Устройство, используемое в процессе TIG (GTAW) для управления положением электрода, передачи тока на дугу и направления потока защитного газа.

Touch Start: Процедура зажигания дуги с низким напряжением и малой силой тока для сварки TIG (GTAW). Вольфрам касается заготовки; когда вольфрам поднимается из заготовки, возникает дуга.

Вольфрам: Редкий металлический элемент с чрезвычайно высокой температурой плавления (3410 ° Цельсия). Используется при производстве электродов TIG.

В

Напряжение: Давление или сила, толкающая электроны через проводник. Напряжение не течет, но вызывает ток или силу тока. Напряжение иногда называют электродвижущей силой (ЭДС) или разностью потенциалов.

Устройство подачи проволоки с датчиком напряжения: Устройство подачи работает от напряжения дуги, генерируемого источником сварочного тока.

Кривая вольт-ампер: График, показывающий выходные характеристики источника сварочного тока. Показывает напряжение и силу тока конкретной машины.

Вт

Сварочный металл: Электрод и основной металл, расплавленные во время сварки. Это формирует сварной валик.

Перенос сварного шва: Метод, при котором металл переносится из проволоки в расплавленную лужу. В MIG используется несколько методов; они включают: перенос короткого замыкания, перенос дуги распылением, глобулярный перенос, перенос скрытой дуги и импульсный перенос дуги.

Wet-Stacking: Несгоревшее топливо и моторное масло собираются в выхлопной трубе дизельного двигателя, причем выхлопная труба покрыта черным липким маслянистым веществом. Это состояние вызвано тем, что двигатель работает со слишком малой нагрузкой в ​​течение продолжительных периодов времени. При раннем обнаружении это не вызывает непоправимого ущерба и может быть уменьшено, если приложить дополнительную нагрузку. В случае игнорирования возможно необратимое повреждение стенок цилиндров и поршневых колец. Благодаря более строгим нормам выбросов и более качественному топливу двигатели в последние годы менее подвержены складированию в мокром состоянии.

Скорость подачи проволоки: Выражается в дюймах / мин или мм / с и относится к скорости и количеству присадочного металла, подаваемого в сварной шов. Как правило, чем выше скорость подачи проволоки, тем выше сила тока.

Присоединение заготовки: Средство для крепления рабочего кабеля (рабочего кабеля) к заготовке (металл, на который нужно приваривать). Кроме того, точка, в которой установлено это соединение. Один тип рабочего соединения осуществляется с помощью регулируемого зажима.

Свинец детали: Проводящий кабель или электрический проводник между аппаратом для дуговой сварки и изделием.

Урок 2 – Общие процессы электродуговой сварки

Урок 2 – Общие процессы электродуговой сварки © АВТОРСКИЕ ПРАВА 1998 УРОК ГРУППЫ ЭСАБ, ИНК. II 2.2.2.5 Хотя полярность влияет на проникновение и скорости выгорания электродное покрытие также имеет сильное влияние на характеристики дуги. Характеристики индивидуальных электродов будет обсуждаться в успешных уроках. 2.2.3 Электрод Держатель – Электрододержатель подключается к сварочному кабелю и направляет сварочный ток к электроду. Изолированная ручка используется для направления электрода. над сварным швом и подать электрод над сварным швом и введите электрод в сварной шов лужу по мере ее употребления.Держатели электродов доступны в разных размерах. и имеют рейтинг их пропускная способность по току. 2.2.4 Земля Зажим – Зажим заземления используется для подключения кабеля заземления к работе. кусок. Может быть подключен напрямую к работе или к столу или приспособлению, на котором работа позиционируется. Быть частью сварочной цепи, зажим заземления должен выдерживать сварочный ток без перегрева из-за электрического сопротивления.2.2.5 Сварка Кабели – Кабель электрода и кабель заземления являются важными частями сварочный контур. Они должны быть очень гибкими и иметь прочную термостойкую изоляцию. Подключения на держателе электрода, зажим заземления, а на клеммах источника питания должны быть припаяны или хорошо обжат, чтобы обеспечить низкое электрическое сопротивление. Поперечный площадь кабеля должен быть достаточного размера, чтобы выдерживать сварочный ток с минимальным напряжением. уронить.Увеличение длина кабеля требует увеличения диаметра кабеля для уменьшения сопротивления и падение напряжения. Таблица в На рисунке 4 показан рекомендуемый кабель американского калибра проводов (AWG). размер, используемый для различных сварочных токов и длин кабелей. Общая длина кабеля (провод заземления плюс Вывод электрода) вверх до 50 футов. до 100 футов до 250 футов до 500 футов кабеля Напряжение Кабель Напряжение Кабель Напряжение Кабель Размер напряжения Размер капли Размер капли Размер капли Падение 20 к 180 # 3 1.8 # 2 2.9 # 1 5.7 # 0 9,1 180 От 30 до 250 ампер # 2 1.8 # 1 2.5 # 0 5.0 # 0 9.9 200 Ампер 60 к 375 # 0 1.7 # 0 3.0 # 00 5.9 # 000 9,3 300 Ампер 80 до 500 # 00 1,8 # 000 2.5 # 0000 5.0 # 0000 9,9 400 Ампер от 100 до 600 # 00 2.0 # 0000 2.5 … … … 500 Напряжение тока ампер Указанные капли не включают капли, вызванные плохим подключением, держателем электрода, или рабочий металл Сварка Диапазон услуг (Амперы) Напряжение Падение Фигурное На РИСУНКЕ 4 2.2,6 С покрытием Электроды – В экранированных электродах используются различные типы покрытых электродов. металлическая дуговая сварка. Электроды используемые для сварки низкоуглеродистых или углеродистых сталей существенно отличаются от те, которые используются для сварки низколегированных сплавов и нержавеющие стали. Подробная информация о конкретных типах будет рассматривается в последующих уроках. Сварочный кабель

и кабель аккумулятора

В нашей серии статей This vs. That мы сравниваем (и противопоставляем) два, казалось бы, похожих продукта.Многие продукты на первый взгляд кажутся такими же, но могут сильно повлиять на результат вашего следующего приложения. Сегодня мы сравниваем сварочные кабели и кабели для аккумуляторов, их конструкции, способы использования и применения.

Из чего сделаны сварочные кабели?

Сварочные кабели представляют собой переносные шнуры с одним отожженным неизолированным медным проводом, скрученным для обеспечения гибкости. Он часто доступен в более крупных размерах, обычно в размерах от 6 AWG до 500 MCM. Сварочная проволока обычно используется из-за ее гибкости и универсальности, которая обусловлена ​​ее конструкцией из более тонких жил из меди и оболочки из EPDM или неопрена, которая также действует как изоляция.Фактически, он обычно более гибкий, чем обычные электрические провода или силовые кабели.

Этот тип кабеля обычно рассчитан на температуру от -50 ℃ до 105 ℃. Многие из этих кабелей могут выдерживать воздействие жира, масла, воды, порезов, разрывов и истирания. Эти кабели часто идеальны для инсталляций в более холодную погоду из-за их гибкости. Хотя эти кабели обычно предлагаются в красной и черной оболочке, их также можно найти в дополнительных цветах, таких как желтый, синий и зеленый.Более прочные конструкции сварочной проволоки обозначаются оранжевой оболочкой.

Для чего используется сварочный кабель?

Часто используемый в сложных приложениях, это вторичный резистивный кабель для сварочных инструментов. Его также можно использовать в качестве силового кабеля, который подключается к генераторам и промышленному оборудованию. Например, инструменты для электродуговой сварки обычно работают с двумя отдельными кабелями; один действует как первичный источник питания для устройства, а другой – как вторичный источник питания.Хотя сварочная проволока может не питать генератор, она необходима для электрода.

Он одобрен для использования в источниках питания, в которых напряжение не превышает 600 вольт. Оболочка из неопрена или EPDM делает этот тип кабеля подходящим для использования в жестких батареях. Его также можно использовать в морских приложениях, но изоляция должна быть масло- и водостойкой, чтобы кабель не пропитался.

Безопасность сварочного кабеля

При использовании сварочных кабелей необходимо соблюдать меры безопасности, чтобы предотвратить возможные повреждения.Кабели следует регулярно проверять на наличие дефектов и очищать от жира и масла. Замените поврежденный кабель, если повреждение находится в пределах трех футов от электрода. Эти кабели соответствуют стандартам огнестойкости UL-1581. Это дает ему преимущество над кабелем аккумулятора, когда дело доходит до защиты от элементов.

Кабель сварочный

Из чего сделаны кабели аккумуляторных батарей?

Батарейные кабели состоят из одножильного неизолированного медного кабеля с изоляцией из ПВХ или сшитого полиэтилена.Обычно они менее гибкие, чем другие типы кабелей, потому что у них более толстые медные жилы, которые не такие компактные. Изоляция из ПВХ и сшитого полиэтилена также менее эластична, чем ЭПДМ. Эти кабели также предлагаются в размерах большего диаметра. Обычно они доступны в размерах от 6 AWG до 4/0 AWG. Кабели для аккумуляторов – лучший вариант, когда требуется простое подключение и защита. В холодную погоду эти кабели могут стать очень жесткими, и с ними будет трудно работать. Это из-за их и без того ограниченной гибкости.Они часто доступны в стандартном красном и черном цветах кабеля цепи батареи.

Для чего используются кабели аккумуляторных батарей?

Аккумуляторные кабели подходят для использования в различных отраслях промышленности и могут использоваться в самых разных областях. Однако эти кабели предназначены только для приложений или проектов, не превышающих 60 В. Они являются идеальным решением для ситуаций, когда требуется простое соединение между аккумулятором и стартером. Они также являются наиболее эффективным вариантом для приложений без резких изгибов или тех, которые имеют прямое попадание в источник питания.Allied Wire and Cable имеет три типа: SGT, STX и SGX.

SGT	STX или SGX
Используется в цепях стартера или заземления.	Используется в автомобильных стартерах или заземлениях аккумуляторных батарей, когда требуется устойчивость к истиранию, нагреванию и старению.
ПВХ изоляция.	с изоляцией из сшитого полиэтилена.
Выдерживает температуру до 105 ℃.	Выдерживает температуру до 125 ℃.

Безопасность кабеля аккумулятора

При работе с аккумуляторным кабелем всегда следует принимать меры безопасности, чтобы предотвратить повреждение в будущем. Все наши варианты кабелей аккумуляторной батареи соответствуют спецификациям SAE J-1127, Ford и Chrysler для использования в автомобилях. Они также соответствуют стандартам огнестойкости UL-558 и UL-553.

Магазинный аккумуляторный кабель

Можно ли использовать сварочный кабель для кабеля аккумулятора?

Сварочный кабель. Подходит для замены кабеля аккумулятора.Это связано с тем, что эти кабели часто имеют одинаковую номинальную силу тока, если они имеют одинаковый размер AWG. Сравнивая эти кабели, легко увидеть, что сварочный кабель – лучший выбор для приложений, требующих большей гибкости. Также важно отметить, что он часто содержит большее количество меди на фут, чем кабель аккумулятора, что позволяет ему работать с приложениями с более высоким напряжением. Хотя аккумуляторный кабель сложнее использовать в холодном климате, оба работают одинаково.

Проблема с кабелем – производительность сварки

Кабель является ключевой частью любой сварочной операции MIG, поскольку он составляет большую часть стоимости сварочного пистолета.Удивительно, что входит в кабель MIG и где могут произойти поломки.

Если сварочный пистолет MIG становится чрезмерно горячим при стандартных условиях сварки, вам все чаще приходится повышать напряжение, чтобы добиться того же сварного шва, или у вас есть отклонения в внешнем виде сварного шва, вызванные неустойчивой дугой, все это признаки чрезмерного электрическое сопротивление где-нибудь в вашем сварочном приложении.

Первое, что нужно проверить, если вы столкнулись с какой-либо из этих проблем, – это все силовые соединения в сварочной цепи, от источника питания до сварочного пистолета, включая зажимы заземления, чтобы убедиться, что все соединения чистые и плотные.Если что-то болтается, это вызовет сильное сопротивление и преждевременный выход пистолета из строя, если его не исправить.

Хотя проверка соединений кажется очевидным первым шагом, примечательно, сколько раз проблема была в неплотном или грязном соединении. Их предварительная проверка может сэкономить много времени и денег.

После проверки соединений проверьте состояние внешней стороны кабеля. Есть ли на нем порезы, разрывы или плоские пятна? Есть ли обнаженные медные жилы? Любые оголенные жилы при сварке находятся под напряжением и являются токопроводящими, и это проблема безопасности, которую необходимо решить.Наружную оболочку следует ежедневно проверять на предмет повреждений. Имеются крышки для кабелей для дополнительной защиты.

Износ

Если проблема сопротивления не связана с плохим соединением или повреждением внешней стороны кабеля, то, скорее всего, это вызвано износом из-за высокой температуры и повторяющихся изгибов, скручиваний, растяжений и изгибов, которые случаются, когда сварщик использует оружие.

Эти проблемы могут вызвать изнашивание, разрыв и поломку внутренних медных жил, что приведет к потере их проводимости и увеличению сопротивления.Хотя это может быть трудно обнаружить, вы можете определить, есть ли проблема с жилами, если кабель нагревается в определенной области. Или, если кабель очень хрупкий, есть большая вероятность, что жилы начали обрываться. Кроме того, поскольку электричество всегда идет по пути наименьшего сопротивления, обесцвеченная гильза пистолета является еще одним признаком износа кабеля.

Некоторые сварочные пистолеты могут «перевернуться», когда передний конец кабеля начинает изнашиваться. Это позволяет сварщику взять «занятый» конец пистолета и перевернуть его на задний конец.Этого можно добиться, просто отключив несколько компонентов. Для этого компоненты передней и задней части должны быть взаимозаменяемыми. Это может значительно продлить срок службы пистолета и кабеля. Однако, если медные жилы слишком сильно изношены, перевертывание не решит проблему, и вам придется заменить пистолет или, возможно, обрезать кабель.

Обычно наиболее изношенной частью троса является область сразу за рукояткой пистолета. Если у вас есть ремонтопригодный пистолет, вы можете отрезать кабель пистолета, чтобы проверить, не повреждена ли высокая точка изгиба кабеля.Кроме того, если есть заметное повреждение кабеля и вы не возражаете против более короткого пистолета, вы можете отрезать кабель пистолета за точкой повреждения.

Однако обрезание кабеля не всегда возможно. Некоторые производители используют обжимные соединения, что означает, что кабель нельзя обрезать и отремонтировать. Как правило, это более легкие или менее дорогие пистолеты, но в некоторых пистолетах премиум-класса также используются обжимные соединения.

Другие производители используют зажимные фитинги с установочным винтом или конусом и гайкой для более ремонтопригодного кабеля.Они могут легче отсоединяться, но не теряют проводимость после интенсивного использования, например, при обжимном соединении.

Опять же, если будет определено, что кабель не подлежит ремонту, вам нужно будет заменить пистолет.

Рекомендуется использовать как можно более короткий кабель пистолета с соответствующей силой тока для выполняемой работы. Более короткий пистолет обеспечивает оптимальный электрический поток и возможность подачи проволоки. Кроме того, меньше кабеля, который можно повредить. Отказ от более высокой силы тока снижает затраты и сохраняет легкий вес пистолета, что помогает предотвратить усталость сварщика.

Производители используют обжимные соединения (справа), установочный винт (слева) или обжимные фитинги с конусом и гайкой (посередине) для кабельных пистолетов.

Жила кабеля

Чтобы понять, как лучше всего ухаживать за сварочным кабелем, важно понимать, из чего он состоит. Внутри находится внутренняя труба для гильзы, сварочной проволоки и защитного газа. Отожженные медные жилы наматываются на трубку и пару пусковых проводов, которые подключаются к питателю. Далее прядки оборачиваются тканевой оберткой, а снаружи – резиновым жакетом.Только кабели премиум-класса обычно имеют тканевую обертку.

Проблемы, которые могут возникнуть из-за чрезмерных крутых поворотов и поворотов кабеля, включают трение сварочной проволоки о гильзу пистолета, в результате чего внутри пистолета образуется металлическая стружка. Эта стружка может привести к загрязнению сварных швов, что приведет к плохим сварным швам и преждевременному износу футеровки.

Для удаления металлической стружки и грязи продувайте кабель сжатым воздухом еженедельно или, как минимум, при замене гильзы пистолета. В противном случае вы помещаете новый лайнер в уже грязную среду.

Кроме того, если внутренняя труба и гильза перегибаются, это ухудшает подачу проволоки.

Чтобы снизить вероятность повреждения, рекомендуется использовать высококачественную внутреннюю трубу. ATTC использует внутреннюю трубку Hytrel в своем кабеле премиум-класса. Хитрел – это термопластический материал, который может изгибаться в нескольких направлениях с высоким сопротивлением усталости. Он также обладает высокой ударопрочностью в случае наступления на кабель, наезда на него или аналогичного злоупотребления.

Hytrel делает внутреннюю трубку более устойчивой к изгибам и ударам, что улучшает подачу проволоки и поток газа.Кабель можно скрутить, как крендель, но при этом правильно подавать проволоку и подавать газ, хотя это не рекомендуется в течение длительного времени.

В некоторых случаях внутренняя трубка Hytrel может не понадобиться. Во многих случаях использование внутренней трубки из синтетического каучука черного цвета по-прежнему является хорошим вариантом.

Кол-во прядей

Еще одна особенность кабеля премиум-класса – большое количество медных жил и соответствующий калибр, что позволяет кабелю выдерживать максимальную силу тока с оптимальной гибкостью.Если кабель имеет более тонкую медную жилу, чем рекомендовано, при большем количестве жил медное покрытие на самом деле будет меньше. Слишком толстый калибр прядей ограничивает гибкость и приводит к более быстрому разрыву прядей.

Не все пистолеты одинаковы. Например. Сварщик может иметь пистолет на 400 ампер, но он может обеспечивать только 60 или даже 40 процентов рабочего цикла, но все же может считаться пистолетом на 400 ампер из-за того, как производитель оценил его пистолет.

Чего вы хотите избежать, так это перегрузки.Пистолет Lightning на 400 ампер может быть заметно тяжелее, чем у конкурента на 400 ампер, поэтому вам может понадобиться только 300-амперный пистолет ATTC. Все это имеет отношение к тому, как производитель оценивает рабочий цикл кабеля, который сводится к количеству жил и толщине кабеля.

Еще одним источником прерывания могут быть провода отведений пускового механизма, хотя и реже. Провода триггера с поперечными связями (электронно-лучевые) более термостойкие и имеют более высокую диэлектрическую прочность, чем провода без них.В случае повреждения некоторые кабели поставляются с дополнительными спусковыми проводами.

Тканевая обертка также играет роль в продлении срока службы кабеля, поскольку помогает связывать медные жилы вместе. Когда кабель вначале нагревается и охлаждается первые несколько раз, медь может расслабиться на величину от 4 до 6 дюймов. Это может вызвать проблемы с отводом внешней оболочки. Тканевая обертка помогает максимально плотно удерживать внутренние части кабеля, а также обеспечивает еще один легкий слой защиты.

снаружи

Для дополнительной защиты внешняя оболочка кабеля премиум-класса сделана из высококачественного синтетического каучука с несколькими ключевыми добавками, которые повышают прочность на разрыв и гибкость кабеля, а также делают его устойчивым к озону, ультрафиолетовому излучению, нагреву, пламени и брызгам.В некоторых кабелях более низкого качества используется больше смеси полипропилена с добавками ПВХ и большим количеством наполнителей, за исключением тех ключевых добавок, которые защищают кабель.

Для внутренней трубки кабеля MIG компания Hytrel делает внутреннюю трубку устойчивой к перегибам, хотя внутренняя трубка из синтетического каучука черного цвета по-прежнему является хорошим вариантом.

Кроме того, кабели премиум-класса проходят процесс облучения электронным пучком, который сшивает полимер, изменяя молекулярную структуру кабеля. Это делает внешнюю оболочку более стойкой к истиранию, растяжению, нагреванию и химическим воздействиям.Кабели более низкого качества также обычно проходят процесс электронно-лучевой обработки, но не получают такой выгоды из-за плохого качества смеси.

Последнее замечание касается хранения пистолета и кабеля. Храните пистолет, свободно намотав его, чтобы он не касался земли, чтобы на него не наступили или не повредили грубый материал. Слишком частое заворачивание кабеля, особенно когда он еще горячий, приводит к излишнему сгибанию и изгибу кабеля. Если у вашего пистолета есть крюк, используйте его, чтобы повесить пистолет вертикально.Не подвешивайте пистолет за гусиную шейку спускового крючка или за трос, так как это приведет к излишнему напряжению и повреждению этих частей пистолета.

Electron Beam Technologies Inc. является поставщиком кабелей премиум-класса для American Torch Tip Co.

American Torch Tip Co.

Что делать, если у сварщика не зажигается искра? >> Быстрые и простые действия

Возникновение искры является ключевым показателем образования электрической дуги, и вы можете успешно соединить два металлических куска вместе. В процессе дуговой сварки возникают искры, когда элементы обжигаются на электроде или сварочной ванне при очень высоких температурах, создавая соединенный шов.Если эти искры не возникнут, вы не сможете получить чистые или стабильные сварные швы.

Что делать, если у сварщика не зажигается искра:

отрегулировать соединение

№ причины.	что делать, если у сварочного аппарата нет искры
1	очистить металлические контактные площадки
2	проверить зажим рабочего кабеля
3
4	проверьте полярность. положительная конфигурация проволоки) Существует несколько причин, по которым ваш сварщик не искроет искру, как из-за проблем с соединением с заготовкой, так и с самим сварочным аппаратом.Мы поможем вам определить, почему ваш сварочный аппарат может не подавать искру, и какие настройки вы можете внести, чтобы вернуть сварочный аппарат в рабочее (и искрящее) состояние. Почему у сварщика не появляется искра и что делать Если у сварщика нет искры, сначала проверьте условия сварки и условия окружающей среды, чтобы найти самые простые способы устранения. Если у сварочного аппарата по-прежнему нет искры, возможно, проблема связана с самим сварочным аппаратом. Вот 5 наиболее распространенных причин, по которым ваш сварочный аппарат не искроет: Участки металлических соединений нечеткие или чистые Зажим рабочего кабеля не подсоединен должным образом Неисправен провод или ржавый Требуется регулировка натяжения роликов сварочного привода Необходимо проверить соединения полярности Существует множество причин, по которым ваш сварщик может не искрить, но, к счастью, большинство из них легко исправить.Мы начнем с верхней части списка, так как они самые простые и будут работать над внутренними проблемами сварщика, которые могут привести к отсутствию искры. 1. Области соединений требуют очистки Одна из наиболее частых причин, по которой у сварщика не возникает искра, заключается в том, что точки соединения между сварщиком и металлическими деталями не чистые или прозрачные. Это означает, что и заготовка, на которой вы хотите образовать дугу, и точка соединения для зажима рабочего кабеля должны быть из чистого металла. Существует множество покрытий, которые могут мешать этому голому металлическому соединению и которые необходимо удалить, чтобы предотвратить возникновение дуги и сварочной искры: Грязь и мусор : Удалите всю грязь с металлических частей перед использованием, чтобы убедиться в правильном соединении между заготовкой и областью зажима. Ржавчина и коррозия: Ржавчина может быть невероятно профилактической при образовании искры на металлической детали. Вы можете попробовать удалить ржавчину наждачной бумагой или угловой шлифовальной машиной.Если это не сработает, рассмотрите возможность абразивно-струйной обработки, а затем протрите ацетоном или аналогичными растворами. Отслаивание также может быть связано с ржавчиной, и его следует удалить. Вы можете использовать металлическую щетку или аналогичный абразивный инструмент, чтобы создать гладкую поверхность. Краски и эмали: Эти покрытия особенно часто используются при работе с автомобильными деталями. Вы захотите удалить это покрытие как с обрабатываемой детали, так и с зажимных соединений, чтобы обеспечить надежную электрическую цепь. Для зачистки металла можно использовать наждачную бумагу и угловые шлифовальные машины.Также можно использовать средства для снятия тепла и краски, в том числе ацетон, но их необходимо очистить и высушить перед сваркой. Покрытия на металле не только потенциально предотвратят искру, но и если вы сможете создать дугу и сварить, это может привести к более слабым или непривлекательным результатам сварки. Для достижения наилучших результатов рекомендуется предварительно очистить и подготовить металл как при сварке MIG, так и особенно при сварке TIG. 2. Зажим рабочего кабеля не подсоединен должным образом Убедившись, что поверхность зажима рабочего провода очищена от мусора, ржавчины или покрытия, также необходимо проверить надежность соединения.Зажим является важным элементом безопасности, обеспечивающим полную электрическую цепь, которая проходит через детали и сварочный аппарат, не подвергая оператора току. Цепь должна быть «заземлена», чтобы электричество искра и создала дугу на заготовке . Заземление означает защиту операторов и оборудования, находящегося поблизости, от поражения электрическим током и опасности. Кабель электрода соединяет машину с электрододержателем для операции сварки, а зажим рабочего кабеля соединяется с заготовкой для обеспечения безопасной цепи.Изображение предоставлено: Weldclass Вам необходимо убедиться, что вы подключаете рабочий кабель к оголенной металлической поверхности на заготовке, обычно с помощью зажима рабочего кабеля для наиболее надежного соединения. Мало того, что зажим должен быть прочно и надежно размещен на металле, но и соединение зажима со сварочным аппаратом должно иметь плотно прикрепленные и сконфигурированные провода. 3. Сварочная проволока неисправна или заржавела Сварочная проволока, как и рабочая поверхность, должна быть чистой и в хорошем состоянии.Если он ржавый или неисправный, вы не сможете зажечь искру. Чтобы устранить эту проблему, вам нужно проверить сам провод. Если он кажется грязным или заржавевшим, протрите его или используйте новый провод, если он выглядит поврежденным и не подлежит ремонту. Если поверхность провода заржавела, ее трудно восстановить. Сварочная проволока продается в рулонах и может быть легко заменена без больших затрат материала. Вы можете попробовать сохранить старую сварочную проволоку для других целей, но качество важно для обеспечения надлежащего сварного шва и искры. Подумайте о том, чтобы хранить сварочный аппарат и проволоку в пакете, чтобы не допустить попадания влаги, которая может привести к ржавчине. Вы также можете держать рядом источник тепла (например, лампочку), чтобы не допускать попадания влаги на провода. 4. Требуется регулировка натяжения сварочного приводного ролика При сварке MIG необходимо обеспечить постоянную подачу проволоки через горелку. Эти движения контролируются ведущими роликами с разной скоростью. Если искры не получается, возможно, что эти приводные ролики внутри сварочного аппарата не натянуты.Вы можете столкнуться с проблемами, если натяжение будет слишком сильным и слишком слабым. Если натяжение приводных роликов будет слишком сильным , машина будет подвергаться повышенным нагрузкам и может вызвать повреждение электропроводки и машины. Если слишком свободно, ролики могут не подавать проволоку должным образом или не обеспечивать однородность. Изображение предоставлено: mig-welding.co.uk Натяжение влияет на скорость подачи проволоки, которая зависит от области применения.Общее правило правильного натяжения заключается в том, что вы можете пропустить его через сварочную горелку, и при изгибе он будет равномерно образовывать кольца. Вы можете увидеть , как отрегулировать натяжение приводного ролика, на видео ниже. Регулировка натяжения сварочного аппарата осуществляется с помощью пронумерованных ручек. 5.Посмотрите на подключение и конфигурацию полярности Последняя область, на которую вы должны обратить внимание, если сварщик не искрит, – это ваша полярность.Полярность – это электрическая цепь, созданная для сварного шва с подключением отрицательного и положительного полюсов. Вы можете выбрать прямую полярность (отрицательный электрод для более быстрых сварных швов) или обратную полярность (положительные соединения электродов для более глубоких сварных швов). Вы можете переключить эти два соединения, пытаясь создать искру, но наиболее важным элементом является обеспечение плотного соединения проводов для обоих внутри самого сварочного аппарата. Прямая полярность чаще всего используется при сварке TIG, а обратная полярность предназначена для сварки штучным электродом и сварки MIG. Машины с отрицательными электродами постоянного тока используются для сварки TIG, а машины с отрицательными электродами постоянного тока – для сварки стержневыми электродами и сварки MIG. Машины переменного тока предназначены для работы с алюминием. Вы должны убедиться, что все кабели внутри сварочного аппарата надежно закреплены для передачи энергии от сварочного аппарата к заготовке. Когда у сварщика не возникает искра Устранение неисправностей сварщика путем содержания металлических поверхностей в чистоте и обеспечения безопасности и правильной регулировки соединений внутри сварочного аппарата и деталей, что позволит поймать эту искру и приступить к работе. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
