Термодат 17E5: установка и подключение прибора
Прибор предназначен для щитового монтажа. Прибор крепится к щиту с помощью двух крепежных скоб, входящих в комплект поставки. Размеры выреза в щите для монтажа 92х92 мм.
Следует обратить внимание на рабочую температуру в шкафу, она не должна превышать 50ºС.
При подключении прибора к сети рекомендуем установить предохранитель и внешний тумблер для включения прибора.
Подключение датчиков температуры
Для обеспечения надежной работы прибора, следует обратить особое внимание на монтаж проводов от датчиков температуры.
- Провода от датчиков температуры должны иметь хорошую электрическую изоляцию и ни в коем случае не допускать электрических утечек между проводами и на землю и, тем более, попадания фазы на вход прибора.
- Провода от датчиков должны быть проложены на максимальном удалении от мощных силовых кабелей, во всяком случае, они не должны крепиться к силовым кабелям и не должны быть проложены в одном коробе с силовыми кабелями.
- Провода от датчиков должны иметь минимально возможную длину.

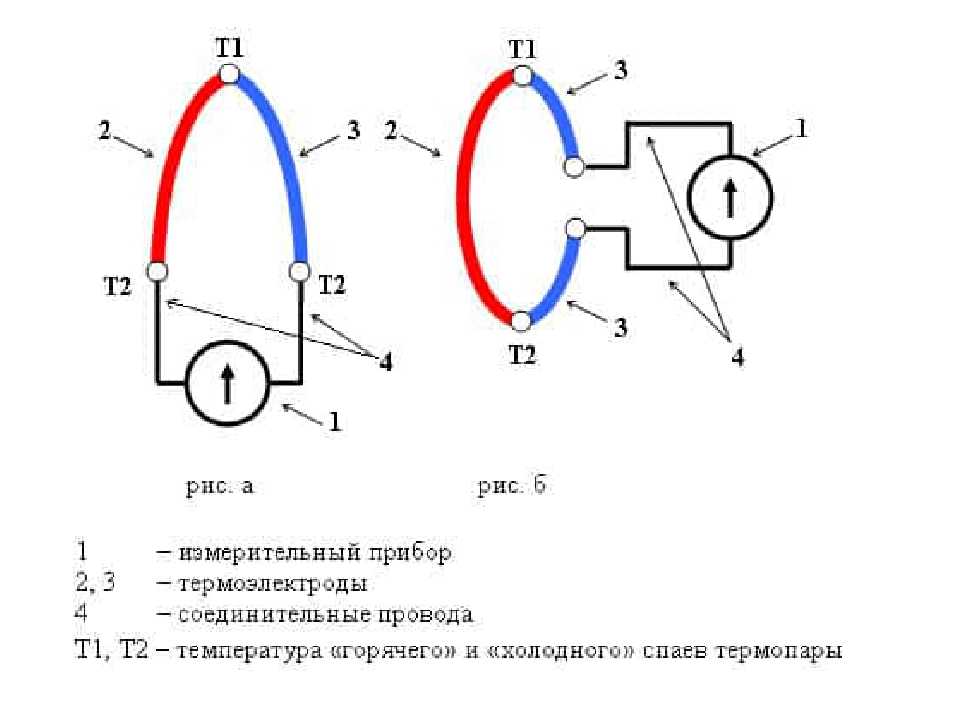

Подключение термопары
Термопару следует подключать к прибору с помощью удлинительных термопарных проводов. Удлинительные термопарные провода должны быть изготовлены из тех же материалов, что и термопара. Например, одна жила из хромеля, вторая из алюмеля для термопары ХА. Подключать удлинительные провода к термопаре следует с учётом полярности (хромель к хромелю, алюмель к алюмелю для ХА).
Подключать термопару или термопарные провода к прибору следует также с учётом полярности. Температура «холодных спаев» в приборе Термодат измеряется на клеммной колодке и автоматически учитывается при вычислении температуры.
Если у Вас возникли сомнения в правильности работы прибора или исправности термопары мы рекомендуем для проверки погрузить термопару в кипящую воду. Показания прибора не должны отличаться от 100 градусов более чем на 1…2 градуса.
Приборы Термодат имеют высокое входное сопротивление, поэтому сопротивление термопарных проводов и их длина не влияют на точность измерения.
Однако, чем короче термопарные провода, тем меньше на них электрические наводки.
Во избежание использования неподходящих термопарных проводов или неправильного их подключения рекомендуем использовать термопары с неразъемными проводами. Вы можете заказать у нас термопару с любой длиной провода.
Смотрите также: каталог термопар ХА, ХК, НН, ЖК
Подключение термосопротивления
К прибору может быть подключено платиновое, медное или никелевое термосопротивление. Термосопротивление подключается по трехпроводной схеме. Все три провода должны находиться в одном кабеле. Провода должны быть медные, сечение не менее 0,5 мм2 (допускается 0,35 мм2 для коротких линий). Провода должны иметь одинаковую длину и сопротивление. Максимальное сопротивление каждого провода должно быть не более 20 Ом. При соблюдении этих условий сопротивление проводов автоматически учитывается и не влияет на точность измерения температуры.
Смотрите также: термометры сопротивления ТСМ, ТСП
Подключение датчиков с токовым выходом
Для подключения датчиков с токовым выходом 0…20 мА или 4…20 мА необходимо установить шунт 2 Ома.
Подключение исполнительных устройств
Реле, установленное в приборе, может коммутировать нагрузку до 7 А при ~ 220 В. Следует помнить, что ресурс работы контактов реле зависит от тока и типа нагрузки. Чем выше индуктивность нагрузки и чем выше ток, тем быстрее изнашиваются контакты реле. Для защиты контактов реле параллельно индуктивной нагрузке следует устанавливать RC-цепочки (типовые значения 0,1 мкФ и 100 Ом).
Реле можно использовать для включения нагрузки с малой индуктивностью (ТЭН, лампа накаливания) мощностью до 1,5 кВт.
Для включения мощной нагрузки обычно используются электромагнитные пускатели. Пускателями следует управлять с помощью реле прибора. Не рекомендуем устанавливать вторичные реле между пускателем и реле прибора. Индуктивность катушки промежуточных реле велика, эти реле разрушают контакты реле прибора значительно быстрее, чем пускатели.
Параллельно катушке пускателя рекомендуем устанавливать RC-цепочку. Для 32 защиты реле при аварии рекомендуем устанавливать плавкие предохранители.
Выберите продукцию из спискаНормирующие преобразователи измерительные …НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения …НПСИ-ТС нормирующий преобразователь сигналов термосопротивлений …НПСИ-150-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-150-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-110-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-110-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-250/500-УВ1.1 преобразователь сигналов термопар, термосопротивлений и потенциометров…НПСИ-250/500-УВ1.2 преобразователь сигналов термопар, термосопротивлений и потенциометров, разветвитель “1 в 2” …НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров …НПСИ-200-ГРТП модули гальванической развязки токовой петли…НПСИ-200-ГР1/ГР2 модули гальванической развязки токового сигнала (4…20) мА. |
..НПСИ-200-ГР1.2 модуль разветвления 1 в 2 и гальванической развязки сигнала (4…20) мА…НПСИ-ДНТВ нормирующий преобразователь действующих значений напряжения и тока…НПСИ-ДНТН нормирующий преобразователь действующих значений напряжения и тока …НПСИ-200-ДН/ДТ нормирующие преобразователи действующих значений напряжения и тока…НПСИ-МС1 преобразователь мощности, напряжения, тока, коэффициента мощности…НПСИ-500-МС3 измерительный преобразователь параметров трёхфазной сети с RS-485 и USB …НПСИ-500-МС1 измерительный преобразователь параметров однофазной сети с RS-485 и USB …НПСИ-230-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией…НПСИ-ЧВ/ЧС нормирующие преобразователи частоты, периода, длительности сигналов, частоты сети…ПНТ-х-х нормирующий преобразователь сигналов термопар…ПСТ-х-х нормирующий преобразователь сигналов термосопротивленийБарьеры искрозащиты (барьеры искробезопасности)…КА5003Ех барьеры искрозащиты, разветвители 1 в 2 сигналов термопар, термометров сопротивления и потенциометров, 1-канальные, USB, RS-485.
..КА5004Ех барьеры искрозащиты, сигналы термопар, термометров сопротивления и потенциометров, сигнализация, USB, RS-485…КА5011Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5022Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные…КА5013Ех барьеры искрозащиты (барьеры искробезопасности), приемники-разветвители 1 в 2 аналогового сигнала (4…20) мА, 1-канальные, HART, шина питания …КА5031Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5032Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные, HART …КА5131Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 1-канальные, HART …КА5132Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 2-канальные…КА5241Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 1-канальные.
..КА5242Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5262Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5232Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5234Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 4-канальныеКонтроллеры, модули ввода-вывода…MDS AIO-4 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AI-8UI Модули ввода аналоговых сигналов тока и напряжения…MDS AI-8TC Модули ввода сигналов термопар, тока и напряжения…MDS AI-8TC/I Модули ввода сигналов термопар, тока и напряжения с индивидуальной изоляцией между входами…MDS AI-3RTD Модули ввода сигналов термосопротивлений и потенциометров…MDS AO-2UI Модули вывода сигналов тока и напряжения…MDS DIO-16BD Модули ввода-вывода дискретных сигналов…MDS DIO-4/4 Модули ввода-вывода дискретных сигналов …MDS DIO-12h4/4RA Модули ввода-вывода дискретных сигналов высоковольтные.
..MDS DIO-8H/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DI-8H Модули ввода дискретных сигналов высоковольтные…MDS DO-8RС Модули вывода дискретных сигналов …MDS DO-16RA4 Модули вывода дискретных сигналов …MDS IC-USB/485 преобразователь интерфейсов USB и RS-485…I-7561 конвертер USB в RS-232/422/485…I-7510 повторитель интерфейса RS-485/RS-485…I-7520 преобразователь интерфейса RS-485/RS-232Измерители-регуляторы технологические…МЕТАКОН-6305 многофункциональный ПИД-регулятор с таймером выдержки…МЕТАКОН-4525 многоканальный ПИД-регулятор…МЕТАКОН-1205 измеритель-регулятор, нормирующий преобразователь, контроллер, щитовой монтаж, RS-485…МЕТАКОН-1725 двухканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1745 четырехканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-512/532/562 многоканальные измерители-регуляторы…Т-424 универсальный ПИД-регулятор…МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор.
..МЕТАКОН-513/523/533 ПИД-регуляторы…МЕТАКОН-514 ПДД-регулятор…МЕТАКОН-613 программные ПИД-регуляторы…СТ-562-М источник тока для ПМТ-2, ПМТ-4Регистраторы видеографические…ИНТЕГРАФ-1100 видеографический безбумажный 4/8/12/16 канальный регистратор данных Блоки питания и коммутационные устройства…PSM-72-24 блок питания 24 В (3 А, 72 Вт)…PSM-36-24 блок питания 24 В (1,5 А, 36 Вт)…PSL низковольтные DC/DC–преобразователи на DIN-рейку 3 и 10 Вт…PSM/4R-36-24 блок питания и реле, 24 В (1,5 А, 36 Вт)…ФС-220 фильтр сетевой…БПР блок питания и реле…БКР блок коммутации реверсивный (пускатель бесконтактный реверсивный)…БР4 блок реле…PS3400.1 блок питания 24 В (40 А) …PS3200.1 блок питания 24 В (20 А)…PS3100.1 блок питания 24 В (10 А)…PS3050.1 блок питания 24 В (5 А)…PS1200.1 блок питания 24 В (20 А)…PS1100.1 блок питания 24 В (10 А)…PS1050.1 блок питания 24 В (5 А)Программное обеспечение…SetMaker конфигуратор…… История версий…MDS Utility конфигуратор…
RNet программное обеспечение…OPC-сервер для регулятров МЕТАКОН…OPC-сервер для MDS-модулейКак подключить датчик термопары
Главная › Блоги › Как подключить датчик термопары
Как работают термопары?
Термопары — это датчики температуры, используемые в самых разных областях. Принцип их работы относительно прост. Термопары состоят из двух разных сплавов, которые создают напряжение при соприкосновении друг с другом. Напряжение увеличивается в зависимости от разницы температур между двумя металлами из-за естественного явления, называемого эффектом Зеебека или термоэлектрическим эффектом. Один из сплавов поддерживается при постоянной эталонной температуре, а другой помещается на объект, температуру которого вы хотите измерить. Затем вы можете измерить напряжение, создаваемое при соприкосновении сплавов, и использовать эту информацию для определения температуры. Поскольку термопары такие маленькие, дешевые и точные, их часто используют для измерения температуры в таких устройствах, как термометры, а также для обеспечения безопасности в печах и водонагревателях.
Как подключить датчик термопары
Подключение датчика термопары к одному прибору
Как правило, подключить датчик термопары к прибору довольно просто. Термопары обычно имеют два провода: красный отрицательный выходной провод и черный положительный выходной провод. Подсоединение этих проводов к прибору сравнимо с подключением автомобильного аккумулятора для запуска от внешнего источника. Просто подключите отрицательный выходной провод датчика к отрицательной клемме прибора, а положительный выходной провод к положительной клемме.
Подключение датчика термопары к двум или более приборам
Однако, если вы пытаетесь подключить один датчик термопары к двум разным приборам, процесс становится немного сложнее. Если вы просто повторите процесс дважды и подключите два прибора к одной и той же термопаре, вы можете получить неточные показания температуры из-за сопротивления или импеданса проводов. Существует два основных метода подключения одного датчика к двум разным приемникам.
1. Используйте двойной датчик термопары.
Самый простой способ — приобрести датчик с двойной термопарой, и рекомендуется сначала попробовать этот метод. Эти датчики имеют два разных соединения, оба из которых подключены к объекту, температуру которого вы хотите измерить, и каждое из этих соединений может быть подключено к отдельному приемнику. Однако этот метод ограничен, поскольку вы можете подключить датчик с двойной термопарой только к двум приборам одновременно. Если вам нужно подключить датчик к трем или более инструментам, вам придется попробовать другой метод.
2. Используйте датчик термопары.
Другим способом подключения термопары к двум разным приборам является использование преобразователя термопары. Вместо подключения датчика к нескольким приборам, которые могут измерять выходной сигнал, преобразователь просто берет выходной сигнал с одного датчика и преобразует его в сигнал напряжения или тока. Эта информация может передаваться от передатчика на любое количество инструментов, что делает этот метод более универсальным.
Однако это также немного сложнее и требует некоторых усилий по программированию. Вы должны убедиться, что каждый инструмент, на который вы отправляете сигнал, правильно масштабирован; в противном случае измерения могут быть неточными.
Приобрести термопарные датчики температуры у компании RAM Sensors, Inc.
При покупке термопарных датчиков температуры следует выбирать надежного поставщика с надежной продукцией. Уже более 30 лет компания RAM Sensors, Inc. производит термопары на заказ для различных промышленных применений, в том числе:
- Выносные термопары
- Промышленные термопары в сборе
- Термопары из оксида магния (MgO) с минеральной изоляцией
Свяжитесь с опытным торговым представителем сегодня!
Использование вашей термопары – датчик температуры, датчик RTD, термопара, кабель с минеральной изоляцией, производитель в США обычные (тип K) термопары и соответствующее напряжение при 42 ° C, полученное с веб-сайта NIST.
Однако невозможно просто подключить вольтметр к термопаре для измерения вырабатываемого напряжения. Поскольку выводы вольтметра, скорее всего, изготовлены из металла, отличного от проводов термопары (обычно из меди), мы должны ввести два нежелательных перехода, известных как паразитные термопары. Здесь вступает в действие закон промежуточных металлов. Этот закон гласит, что третий металл, вставленный между двумя разнородными металлами спая термопары, не будет иметь никакого эффекта, пока спай изотермический (одинаковая температура). Все стандартные таблицы компенсируют эту неточность, предполагая, что этот второй переход («холодный» конец) поддерживается при 0°C (32°F). В лабораторных условиях этого можно легко добиться с помощью ледяной бани, как показано ниже.
Как правило, это наилучший метод измерения, поскольку надлежащим образом обслуживаемая ледяная баня обычно обеспечивает точность 32°C ±0,2°C, не говоря уже о том, что это самый недорогой из доступных методов.
Реальные приложения
Для большинства реальных приложений постоянное поддержание ледяной бани либо невозможно, либо нецелесообразно. Таким образом, при нестандартной температуре холодной секции многие технические специалисты могут вместо этого выбрать устройства для измерения температуры, которые могут быть более дорогими и менее подходящими для предполагаемого применения. Этой ошибки можно избежать, если немного больше узнать о термопаре и связанных с ней схемах.
Для приложений, где знание точной температуры чрезвычайно важно, температуру холодного спая можно измерить с помощью прецизионного термистора, контактирующего с клеммной колодкой или входными разъемами измерительного прибора. Это показание добавляется к показаниям ЭДС термопары и используется измерительным прибором для определения абсолютной температуры на горячем конце термопары. Обратной стороной этого является то, что этот метод либо требует сложного (и обычно дорогого) измерительного оборудования, либо требует, чтобы разработчик запрограммировал программное обеспечение для сложения двух показаний.
Преимущество этого метода в том, что возможна точность ±0,5°C.
Для приложений, где не требуется такая высокая степень точности, готовые ИС легко доступны у многих поставщиков. Одним из таких примеров является AD594/AD595 от Analog Devices со встроенной компенсацией холодного спая. Эти ИС часто желательны, потому что они устраняют необходимость записывать две температуры, практически не требуют программного обеспечения и их гораздо проще реализовать. При использовании перечисленных выше ИС возможна точность ±1°C/±3°C соответственно. Требуемая схема обычно предоставляется в сопроводительной литературе при покупке. Один из примеров схемы приведен ниже.
Опять же, «компенсация холодного спая» необходима только в том случае, если вам нужно знать абсолютную температуру системы, которую вы контролируете. Термопары производят напряжение, пропорциональное разнице между горячим и холодным спаями. Поэтому, если вам просто нужно контролировать изменение температуры процесса, «компенсация холодного спая» не нужна.
