Подключение водонагревателя к сети: Подключение водонагревателя к сети – правила, инструкция подключения своими руками

Правильное подключение водонагревателя к сети — основное условие для его безопасной стабильной работы. Бойлер или проточный нагреватель нужно надежно зафиксировать на основании и присоединить к источнику электропитания, соблюдая все предосторожности.

Выполнить подключение водонагревателя к электрической сети можно и своими силами. Но если нужно установить сложный бойлер большого объема (с соответствующие мощностью), то выполнение монтажных работ стоит доверить специалистам компании ГСК.

Правила установки нагревателей

В домах, где отсутствует централизованное горячее водоснабжение, устанавливают водонагреватели. Они могут быть двух видов:

• Накопительные (бойлеры) — с резервуаром, внутри которого находится нагревательный элемент.
• Проточные — более компактные, обеспечивающие нагрев воды при прохождении ее через трубу внутри самого нагревателя.

Если в доме будут установлены накопительные или проточные водонагреватели — подключение к сети должно быть достаточно надежным, потому что потребляемая мощность у таких приборов высока. Кроме того, необходимо зафиксировать приборы на несущих поверхностях с использованием крепежа с достаточным запасом прочности. Это особенно актуально для бойлеров: их резервуар может вмещать до 100 или более литров воды, так что нагрузка на стену будет значительной.

При выборе места установки стоит учитывать такие факторы:

• Желательно размещать бойлер не ниже, чем в 50 см от пола — это расстояние нужно для удобного подвода труб и установки запорной арматуры.
• Минимально допустимое расстояние от раковины, душа или другого источника воды — 1 м.
• Расстояние от нагревателя до розетки, которая будет использована для подключения — не менее 50 см.

Все эти требования продиктованы необходимостью защиты электрических компонентов (как в розетке, так и в самом устройстве) от воздействия влаги.

Подключение бойлера к сети

Подключение накопительного водонагревателя к электросети может выполняться и через уже установленную розетку. Но это допустимо только в том случае, если розетка изначально монтировалась с расчетом на включение бойлера. В идеале при капитальном ремонте в санузле нужно предусмотреть отдельную кабельную линию, рабочие характеристики которой сведут к минимуму риск перегрузки даже при включении мощного ТЭНа.

Большая часть бойлеров оснащается нагревателями мощностью до 3,5 кВт. Для безопасного подключения к розетке должна вести кабельная линия на основе трехжильного кабеля ВВГнГ-Ls или аналогичного по характеристикам Оптимальное сечение — от 2,5 мм

2. Использование двухжильных кабелей нежелательно, потому что бойлер должен быть заземлен.

При подключении через розетку (стандартный вариант) нужно выбирать модели с защитой от влаги. Оптимально, если она будет иметь класс защиты не ниже IP44. Кроме того, если нагреватель устанавливается в ванной, то розетка должна быть размещена в зоне, исключающей попадание влаги на контакты.

Несмотря на отличие в принципах действия, подключение проточного водонагревателя к электросети выполняется с соблюдением схожих правил. Основные отличия касаются сечения провода — его выбирают с учетом мощности нагревателя (она может быть большей, чем у бойлера накопительного типа).

Как обеспечить безопасность при подклчюении?

Если типовые нагреватели обычно просто включат в розетку, то бойлеры мощностью свыше 3,5 кВт желательно подключать к электросети напрямую, через автоматически выключатель. Вместе с УЗО (устройством защитного отключения) он входит в группу безопасности:

• При мощности до 2 кВт достаточно выключателя на 10А, при мощности 3,5кВт — 16 А.
• Ток утечки для УЗО — от 10 до 30 мА.
• Некоторые модели комплектуются УЗО на 15 мА, встроенными в шнур для подключения прибора к розетке. При наличии такого устройства устанавливать УЗО отдельно не обязательно.

Выбор параметров УЗО и автоматических выключателей выполняется на основе расчетов, учитывающих мощность нагревательного элемента и другие факторы. Подключение этих устройств должно выполняться профессионалами, потому что при установке своими силами без надлежащего опыта есть риск допустить ошибки, которые могут привести к возгораниям или электротравмам.

Проверка работы

Из-за особенностей конструкции нагревательного элемента категорически запрещается включать бойлер с незаполненным баком (или с незаполненными трубами для проточных моделей). Это приведет к быстрому перегреву ТЭНа и выходу его из строя из-за недостаточной теплоотдачи. Поэтому при проверке работоспособности бойлера:

• Сначала система подключается к трубопроводам (с установкой клапанов и запорной арматуры).
• Вода подается в систему и мастер проверяет герметичность соединений. Все выявленные дефекты устранятся.
• После того, как вы убедитесь, что бак заполнен (вода из крана должна выходить с постоянным напором), можно включать нагреватель. Для этого вилку вставляют в розетку или используют встроенный выключатель.
• С помощью регулятора вставляется максимальная температура воды. Если нагрев будет происходить с нужной скоростью, и при этом утечки не обнаружатся — бойлер можно использовать.

Подключение нагревателей мастерами компании ГСК

Без помощи специалистов проточные и накопительные нагреватели стоит устанавливать только тогда, когда в месте монтажа заранее была смонтирована розетка, рассчитанная именно на работу с бойлером. Во всех остальных случаях для подключения стоит обратиться к электрикам компании ГСК. Мы:

• Рассчитаем оптимальное сечение кабеля для плановой мощности ТЭНа.
• Проложим отдельную ветку кабеля от электрощита до места установки бойлера.
• Если нужно — установим влагозащищенную розетку.
• Укомплектуем и смонтируем оборудование для безопасности (УЗО, автоматы).
• Проверим качество подключения и проконтролируем отсутствие утечек.

Установленный таким способом водонагреватель будет исправно работать даже при большой мощности ТЭНа. На все выполненные монтажные операции мы предоставляем документально зафиксированную гарантию.

Метки:

Подключение бойлера к электросети | Блог от Servis044

Для своей работы накопительный водонагреватель должен быть подключен к электрической сети. Поскольку практически все модели этих электроприборов имеют шнур с электрической вилкой стандартного “евро”-типа, то на первый взгляд проблем с установкой бойлера быть не должно никаких: вставил вилку в ближайшую розетку – и наслаждайся себе горячей водой.

На самом же деле при подключении водонагревателя к сети электропитания необходимо учитывать минимум два усложняющих задачу условия. Во-первых – бойлеры относятся к устройствам с высокой потребляемой электрической мощностью; во-вторых – они часто устанавливаются в помещениях с повышенной влажностью.

Виды подключения

Подключение электрооборудования к питающей сети может осуществляться двумя способами: через обычную бытовую электрическую розетку и отдельной линией, напрямую от распределительного щита.

Через розетку

Электрическая мощность бытового бойлера зависит от объема его бака и не превышает 3,5 кВт – столько потребляют некоторые водонагреватели объемом 150 л, включенные в режим максимального нагрева. Именно на такую нагрузку и рассчитаны обычные бытовые 16-амперные электророзетки, поэтому водонагреватели объемом до 100 л в большинстве случаев можно подключать к сети шнуром с вилкой, как и большинство домашней техники.

Но это справедливо только в том случае, когда розетка запитана отдельной линией и защищена «персональным» автоматическим выключателем в распределительном щитке. Отдельная линия питания – это вообще обязательное условие для любых мощных потребителей, и электрический бойлер не исключение.

В случае, когда водонагреватель монтируется в частном доме с достаточно большой жилой площадью и располагается в сухом помещении (котельная, например), к месту расположения розетки предъявляется всего два условия: чтобы длины шнура хватало, и чтобы было исключено попадание влаги в случае протечки водопровода.

Совсем другое дело – в крохотных санузлах квартир старого жилого фонда. С влажностью там все нормально – она есть и обычно очень высокая. Поэтому размещение электроустановочных приборов (розеток-выключателей) в них жестко регламентируется соответствующими нормативами. Такие помещения делятся на зоны электробезопасности с 0 до 3, размещение точки подключения бойлера допускается только в зонах 2 и 3 (не менее 0,5 м от проекции внешнего края ванны или душевой кабины). Причем для второй зоны розетка должна быть влагозащищенной, класса не ниже IP*5.

Напрямую

Мощные, обеспечивающие более 100 л горячей воды водонагреватели лучше подключать к линии электропитания напрямую, без посредства розетки. Однако при этом следует учитывать, что могут возникнуть следующие проблемы:

• для прямого подключения у подавляющего большинства моделей необходимо частично разбирать корпус или хотя бы срезать электрическую вилку – при этом обычно автоматически «слетает» гарантия на бойлер;
• после подключения к линии самостоятельный демонтаж, в случае необходимости, водонагревателя будет сильно затруднен;
• питающий провод к бойлеру должен быть проложен таким образом, чтобы исключалось попадание на него воды, и было невозможным его случайное повреждение – а это возможно реализовать далеко не всегда;
• для подводки питания необходимо использовать провод типа ВВГнг сечением минимум 2,5 кв. мм – а он достаточно жесткий и укладывать его не всегда удобно.

При выборе способа подключения нужно еще учитывать, что отображаемые производителями в техпаспорте или на корпусе прибора данные о потребляемой бойлером электрической мощности далеко не всегда корректны – поэтому их следует умножать минимум на полтора, а лучше – на два.

Защита УЗО или дифавтоматом

При любом варианте подключения водонагревателя к электрической сети линия питания должна быть защищена не только автоматическим выключателем, но и УЗО. Вызвано это прежде всего наличием внутри бойлера прямого контакта электрического нагревателя с большим объемом воды. Поверхность исправного ТЭНа представляет собой хороший диэлектрик и особой опасности не представляет. А вот в случае его пробоя проблемы могут возникнуть очень серьезные – вода из крана начнет «биться током».

Установка УЗО позволяет предотвратить такие неприятности и защитить не только свое здоровье, но и здоровье прибора. Величина тока утечки УЗО, при котором оно срабатывает, выбирается не более 30 мА. Лучше, конечно, устанавливать 10-миллиамперный прибор защитного отключения – но оно, в данном случае, характеризуется частыми ложными срабатываниями.

УЗО – прибор достаточно дорогой и не всегда доступный. Его вполне можно заменить дифференциальным автоматом соответствующего номинала – на работе бойлера это не отразится. Но следует понимать, что УЗО срабатывает без участия человека – при появления на корпусе водонагревателя потенциала («фазы»). Дифавтомат сработает только в случае касания такой «зараженной» электричеством поверхности человеком.

Заземление

В целях электробезопасности бойлер должен быть заземлен. В частных домах и новостройках с этим проблем обычно не возникает – электропроводка в них делается в соответствии с современными нормативами, контур заземления имеется, и подключиться к нему несложно. В крайнем случае – всегда можно самостоятельно сделать хотя бы примитивное «радиотехническое» заземление – вогнать металлический штырь на 1-1,5 метра в землю и протянуть от него провод к бойлеру.

В старом жилом фонде (хрущевки, брежневки, сталинки) возможность заземления отсутствует в принципе. Старые народные «хитрости» типа:

• «заземлиться» на ближайшую водопроводную трубу; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
• соединить корпус прибора с нулевым проводом непосредственно в бойлере; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
• соединить заземляющий провод с металлическим корпусом распределительного щита – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!

Выход один: многие современные водонагреватели продаются с уже встроенным УЗО на 15 мА – это сильно облегчает их подключение: достаточно наличия электрической розетки. Еще один вариант – приобретение УЗО, включаемого непосредственно в розетку.

Подключение к электросети водонагревателя или бойлера

Подключение бытового накопительного водонагревателя или бойлера к электросети зависит от его типа и назначения. Электрическим водонагревателем подогревают воду для ванной, душа, кухни для мытья. Изредка бытовой накопительный водонагреватель используют для отопления. Рассмотрим первый вариант, при котором водонагреватель устанавливается в ванной или на кухне для нагревания воды, использующейся для технических целей, бытовых нужд, как он подключается к электропроводке в квартире или доме.

Распространены два варианта подключения водонагревателя к электросети.

Самое простое – это подключить электрический водонагреватель в розетку, которая находится поблизости. Розетка желательна с кодом ip44. Это возможно в том случае, если водонагреватель малой мощности, желательно до 1500 кВт, если электропроводка в доме или квартире с заземлением, исправна и имеет необходимое сечение провода, а так же если у розетки есть контакт заземления.  Заземление – это провод в жёлто-зеленой изоляции, подключенный к корпусу электрощита или к клемме заземления в электрощите. Ограничение по мощности связано с тем, что для стандартной электропроводки в доме с обычными розетками в 10-16 ампер длительное включение более мощного водонагревателя может привести к окислению и подгоранию одного из контактов розетки. Это приведет к ремонту розетки, а возможно и участка электропроводки в доме.

Самое надежное подключение водонагревателя – это подключение к электрощиту кабелем. Правильное подключение водонагревателя защитит электропроводку в квартире или в доме от внеплановых ремонтов.

Нужно просто правильно выполнить электромонтаж, об этом и расскажем.

Электромонтаж состоит из прокладки кабеля от щита к водонагревателю, внесение изменений, дополнений в электрощит, подключение клемм водонагревателя к кабелю.

Прокладка кабеля выполняется кабелем ВВГнг с диаметром жил 2,5 мм2, состоящим из трех проводов: белый фазовый, синий нулевой и заземляющий желтый с зеленой полоской провод.

Фаза и ноль – питание водонагревателя. А заземляющий провод нужен в том случае, если произошла коррозия тэна внутри бойлера и электрический ток попадает в воду, которая используется. В этом случае срабатывает УЗО и бойлер отключается. УЗО нужно для защиты от поражения электрическим током. Как видно, все элементы защиты в этой схеме предусмотрены.

Кабель от водонагревателя подключается к электрощиту через двойной электрический автомат. Это нужно для того, чтобы можно было отключить линию от щита полностью.

Современное подключение водонагревателя может быть осуществлено с помощью дифференциального автомата. По виду, дифференциальный автомат — это УЗО и автоматический выключатель в одном корпусе. Дифференциальный автомат защитит электропроводку в квартире или доме от короткого замыкания и от утечки тока.

Стоит добавить, что и современные водонагреватели могут быть оснащены УЗО на кабеле, который включается в розетку. Если это так, то дифавтомат ставить не нужно, достаточно установить двойной автомат, который защитит электропроводку в квартире или доме от короткого замыкания.

По правилам электробезопасности стопроцентной гарантией считается только видимое (!) отключение от любого электроприбора или электроустановки. УЗО и дифавтомат этого не дают, поэтому и предусмотрена на них кнопка «тест», которая выявляет неисправное состояние автоматического устройства.

Чтобы быть уверенным в безопасности подключения водонагревателя, пригласите квалифицированного электрика для выполнения грамотного электромонтажа. Такие электрики у нас есть.

Подключение бойлера к электросети – как подключить бойлер

Существуют два варианта подключения водонагревательного бака к электрической сети, зависящие от конструктивных особенностей приобретённого вами устройства.

Способ подключения электрического бойлера

В том случае, если купленное вами изделие оснащено обыкновенной евро-вилкой – вам потребуется установить неподалёку от бойлера розетку соответствующего типа. При этом линия подключения такой розетки к квартирному щитку должна быть оснащена отдельным защитным автоматом на 16 ампер.

Если же в приобретённом вами водонагревателе шнур с вилкой отсутствуют, то устройство придётся подключать напрямую к электрическому щитку (через автомат). Отключать водонагревательный бак от сети в этом случае вы сможете только при помощи автоматического выключателя, так что последний желательно установить поближе к бойлерному устройству (поместив его прежде во влагозащищённый корпус). В результате этого вы получите возможность быстрого обесточивания водонагревателя в случае возникновения аварийных ситуаций.

Для электрического подключения бойлера вы можете использовать типовые трёхжильные кабели марок ВВГ или NYM, электрические характеристики которых должны соответствовать мощности подключаемого устройства. Для большинства бытовых водонагревательных систем достаточно будет кабеля с сечением медной жилы 2,5 кв.мм.

Несколько слов необходимо сказать о защитном заземлении устройства, наличие которого является необходимым условием безопасной работы с ним. Поскольку в квартирах старого типа электропроводка выполнена двухпроводным кабелем, то возможность подключения третей (заземляющей) шины в них отсутствует.

Обратите внимание! При отсутствии заземления специалисты рекомендуют защищать линию питания бойлера автоматом, так называемым устройством защитного отключения (УЗО). Это устройство реагирует на малейшие утечки тока в линии и в случае возникновения угрозы моментально отключает прибор от сети.

Если вас интересует устройство УЗО, то об этом вы можете узнать из следующего видео:

При наличии в вашей квартире третьей жилы (используемой в качестве заземляющей) вопрос о заземлении решается сам собой. В вилке нагревательного устройства уже предусмотрена специальная клемма для заземляющей жилы, а при установке розетки (или подключении водонагревателя к автомату) отдельная жила в жёлто-зелёной изоляции просто подключается к заземляющему контакту электрического прибора.

Подробнее о представленных выше схемах, вы можете узнать из следующего видео:

Подключение газового водонагревателя

Газовый проточный водонагреватель (или газовая колонка) может подключаться как к газовой магистрали вашего дома, так и к баллону со сжиженным газом.

Обратите внимание! При покупке газовой колонки обязательно следует учесть то обстоятельство, что каждый прибор настроен для работы на определённом типе газа.

Перед покупкой вам следует уточнить, подойдёт ли данная модель для вашей квартиры (тип потребляемого газа указывается обычно на упаковке водонагревателя и на его корпусе).

Отметим далее, что для подключения подобного оборудования к газовой магистрали вам необходимо получить разрешение местных органов газовой инспекции. При этом, как запуск его в эксплуатацию, так и изменение настроек на тип используемого газа (а также ремонт подводящих магистралей и самого устройства) может производиться только представителями указанных выше служб, располагающих лицензией на выполнение специальных работ.

При принятии работ по монтажу газовой колонки особое внимание необходимо обратить на следующее моменты:

1. В газовой магистрали обязательно должен быть установлен ручной кран подачи газа, монтируемый на входе соединителя с водонагревателем.

2. Для уплотнения соединений водонагревателя с магистралью не рекомендуется использовать паклю. Предпочтение следует отдавать в этом случае специальной уплотняющей пасте.

Как подключить бойлер к электричеству своими руками

Как правило, бойлеры устанавливают для того, чтобы нагревать воду до необходимой температуры, в помещениях, где она отсутствует, для бытовых нужд повседневной жизни, или для технического применения. Данные устройства производятся в основном электрического типа. Такие устройства для нагрева воды монтируют в различные комнаты:

• ванны;
• кухни;
• туалеты;
• и другие комнаты где нужна подача горячей воды.

Они имеют небольшие габариты, однако в продаже имеются и большие агрегат, все зависит от того, какой объем воды вмещает в себя бойлер. В данной статье мы расскажем вам как монтировать и как подключить бойлер к электричеству. Так опишем что такое УЗО, и для чего оно применяется на водонагревателе.

Применение водонагревателей

Основные монтажные работы

1. Крепление водонагревателя к стене – первым делом необходимо произвести разметку на стене, дабы знать где сверлить и устанавливать крепления для бойлера. Рекомендуется во время разметки применять уровень, ведь все крепежные элементы должны находиться на одном уровне, так как перекос агрегата может повлиять как на его работоспособность, так и на сам держатель, в обоих случаях элементы могут быстро прийти в негодность.

Не стоит особо зацикливаться на декорации стен, так как при аккуратном монтировании все можно сделать гладко, на крайний случай бойлер скроет за собой все ваши неаккуратности при установке.

2. Электромонтажные работы – после надежного закрепления бойлера на стене, следует произвести его подключение к электросети и обеспечить его защищенность от коротких замыканий и скачкой напряжения. Существует два варианта подключения:

• подключение к розетке – бойлеры, подключаемые к розетке не должны быть мощнее 3.5 кВт. В данных случаях необходимо будет провести розетку к устройству, или же проложить кабель к ближайшей розетке. Для данного случая, сечение кабеля должно быть, как минимум, 3 мм. кв.;
• прямое подсоединение к электрощиту – применяется для мощных устройств более 3.5 кВт. Так как розетку, в таких случаях, применять нет возможности, она попросту не выдержит такой мощности бойлера. Поэтому берется кабель большего сечения, и его проводят напрямую к электрощиту, дабы обеспечить достаточную мощность, не боясь перегрузки. Важно знать, что бойлеры мощностью от 3.5 до 4 кВт необходимо подключать к однофазной сети. Однако если вышеуказанное значение превышается, тогда устройство подсоединяется к трехфазной сети, под напряжение 380В.

Выбор подключения, как уже говорилось выше, зависит от мощности устройства. После того, как вы уже определились как подключить бойлер к электричеству, следует предпринять защитные меры для обеспечения надежности работоспособности устройства.

3. Монтаж системы защиты – так как водонагреватель непосредственно работает с водой, его следует подключать к сети через защиту, дабы обезопасить себя, и ближайшие устройства. Первым делом Вы должны установить УЗО на бойлер, а также осуществить подсоединение автоматических выключателей на данную линию электросети, ведущей к устройству.

В случае питания устройства от розетки, защитное оборудование необходимо устанавливать на щитке распределения. Подключённые агрегаты через сеть 220В, должны проходить через двухполюсные автоматические выключатели. Когда подключение осуществлено напрямую, все вышеуказанные элементы должны находиться как можно ближе к агрегату, чтобы облегчить обслуживание всего оборудования. Однако, при этом, необходимо также защитить и сами УЗО с автоматическим выключателем, так как они будут работать во влажной среде, так и для общей безопасности, изолировав их от окружающей среды специальными герметичными коробами.

4. После того, как вы закончили со всем, стоит еще раз проверить целостность проводов и исправность защитной аппаратуры. Только после тщательной проверки можно приступать к первому запуску бойлера. Первым делом необходимо открыть вентили на контурах труб (как холодной воды, так и горячей), и тогда начинаем включать устройство. После чего в него начнет поступать вода, и когда там наберется необходимый объем жидкости, бойлер начнет ее нагревать, после чего Вы сможете воспользоваться горячей водой через краны.

Неисправности УЗО водонагревателя

В некоторых случаях производители устанавливают УЗО для водонагревателя при сборке. Данное устройство представляет собой небольшой блок, который идет в разрез кабеля. Начнем с расшифровки УЗО – устройство защитного отключения, оно предназначается для отключения прибора от внешней электрической сети, когда значение дифференциального тока переходит определенное значение, устройство полностью автономно. Это устройство не похоже на оборудования для защиты от сверхтока. Срабатывает УЗО при «утечках» тока на корпусную составляющую и проводку агрегата, и происходит отключение.

Принцип работы УЗО

Все достаточно просто в понимании – при включении водонагревателя устройств пропускает через себя ток и сравнивает его мощность с исходящим, и в случае обнаружения разницы утечки в 30-35 миллиампер (значение зависит от типа устройства, однако стандарт равен – 30 мА), автомат размыкает цепь. УЗО предназначено для защиты человека от возможных ударов электрического тока.

Причины, по которым может сработать УЗО:

• прикосновение человека к частям корпуса или элементам, которые могут проводить электрический ток;
• вовремя контакта человека с «землей»;
• повреждена изоляция проводки и при контакте этих частей с корпусом;
• при замене нулевого кабеля и заземляющего проводника;
• когда обрывается нулевой проводник и происходит касание человека с корпусом и «заземлением» одновременно.

Когда вы используете бойлер вместе с УЗО, возможно замечали, что данное устройство слишком часто срабатывает, это можно объяснить двумя вещами:

• устройство является неисправным. Такие вещи довольно части и быстро приходят в негодность, однако все зависит от качества производства, так, например, производитель бойлеров Термекс применяет некачественные УЗО;
• еще одной причиной выбивания УЗО может быть замещение заземления на нулевой проводник. Это происходит из-за применения «зануления» – это совмещение нулевого и заземляющего кабеля. Устройство не воспринимает данное заземления и часто выключает водонагреватель.

Рекомендуется проводить профилактические работы хотя бы раз в два месяца, дабы убедится в работоспособности прибора.

Отремонтировать УЗО почти что невозможно, так как оно имеет сложное строение. Зачастую приходится только заменять его на новое, деталь должна меняться на оригинальную, так как с другой у системы могут быть конфликты.

Основные правила во время подключения бойлера к электросети

Дабы не подвергнуть себя опасности и самостоятельно произвести монтаж защитного оборудования, следует придерживаться следующим правилам техники безопасности:

• перед началом работ выключите питание электрощита, дабы спокойно осуществить все мероприятия по монтажу;
• все провода в обязательном порядке должны быть соединены между собой при помощи паяльных работ;
• необходимо позаботится о защите УЗО, автоматических выключателей и заземления;
• в связи с тем, что оборудование работает во влажной среде, необходимо позаботиться о защите проводки и розеток, дабы огородить их от контакта с влагой;
• крепежные детали должны быть установлены правильно, минимальный диаметр одного анкерного крюка не меньше 8 миллиметров, так как объем одного такого бойлера может быть более 100 литров. Категорически запрещается устанавливать данные водонагревательные агрегаты на гипсокартонные стены. В случае, если вам он все же необходим, лучше всего будет установить устройство напольного типа.

Заключение

Мы рассказали Вам как подключить бойлер к электричеству и защитить его от различных перепадов напряжений, и замыканий. В случае, если вы не уверены в своих силах, рекомендуется вызывать мастера, который поможет вам произвести все монтажные работы.

Смотрите также:

Подключение электрического водонагревателя

Прокладка линии электропроводки для подключения водонагревателя

Проточный водонагреватель

Установка и подключение накопительного водонагревателя – схема и видео

Правильная установка водонагревателя в квартире или частном доме – универсальное решения обеспечить бесперебойное горячее водоснабжения. Условие особенно актуально для жителей многоквартирных домов, где периодически происходит отключение подачи горячей воды (сезонная опрессовка труб, профилактика, диагностика, ремонт и т. д.).

В одной из статей мы вели разговор об устройстве и выборе электрического водонагревателя.

Итак, выбор сделан, отметены все предложения об установке нагревателя воды «мастерами» за космические цены и решено устанавливать бойлер самостоятельно. Ничего сверхъестественного в подключении нет, но потребуется некоторый инструмент и внимание.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли? Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под прибор.

Поскольку регулировать температуру моментально необходимости не будет, то удаленность от точки использования в нашем случае мы не рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

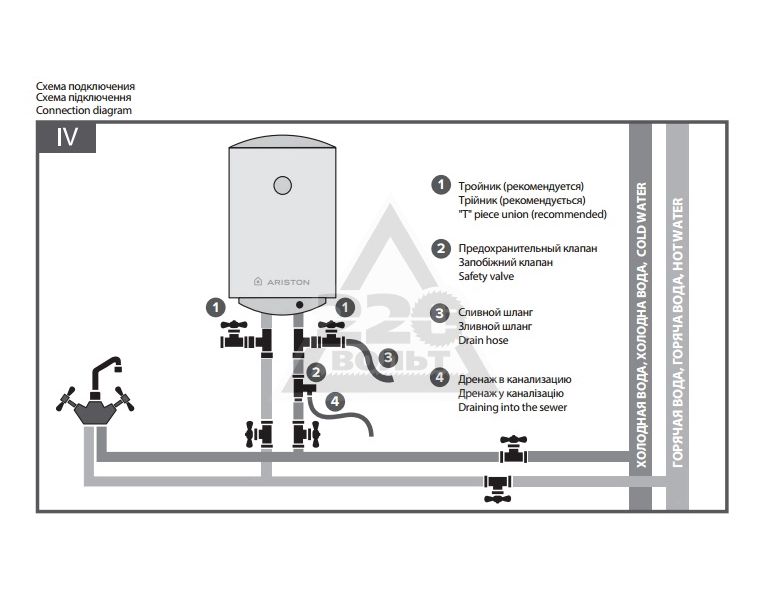

Подключение накопительного водонагревателя к водопроводу – схема

Установка накопительного водонагревателя требует более основательного подхода. К тому же, он позволяет использовать горячую воду из прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя (накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» – это «стояки» – две трубы, проходящие через все квартиры подъезда и снабжающие их водой (холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то краны открывают, не используется – то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг подачу воды неожиданно отключают – вся она устремится в уже пустой стояк с холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного водонагревателя входит такое защитное устройство. Будьте внимательны при проверке комплектации!

6 – сливной вентиль – кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для слива воды выше обратного клапана. В противном случае опустошить бак вам не удастся – вода просто не будет вытекать из емкости.

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все жители подъезда – вода пойдет в стояк.

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2» краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на профилактику и горячую воду отключают, подключаем наше устройство к сети 220В, открываем краны «1» и «2», а кран «4» – закрываем.

Схема подключения накопительного водонагревателя к открытой емкости

В частных домах, коттеджах или на даче, где нет централизованного водоснабжения (или по другим причинам) используют накопительные баки для воды, которые, как правило, располагаются на крыше. Это не является ограничением для использования водонагревателя. Единственное, расстояние от прибора до емкости должно быть не менее 2-х м, и если в водопроводе давление более 6 бар, то нужно обязательно установить редуктор (на входе, перед бойлером) для снижения давления.

В зависимости от удаленности от верхней точки бойлера или насосной станции применяют разные схемы подключения.

Схема подключения если высота между водонагревателем и емкостью для воды менее 2-х метров

Схема подключения накопительного водонагревателя ниже 2 м

Схема подключения если высота между бойлером и накопительным баком для воды более 2-х метров

Схема подключения накопительного водонагревателя выше 2 м

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Как установить водонагреватель накопительный электрический – видео

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение к имеющейся розетке для стиральной машины – через вилку (конечно, при условии, что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки. Причин тому несколько.

• Первое, работа с электропроводкой требует определенных навыков и знаний и в случае несоблюдения определенных моментов при монтаже, грозит поражением током или выходом из строя электроприборов.

• Второе, вам будет с кого спросить за некачественную работу. Конечно, если вы заключили договор с подрядной организацией.

• Ну и наконец, не будет проблем с тем, какой провод выбрать, какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

Водонагреватель с подключением к Интернету | Университет Пакета

Итак, я должен признать, что я старый твердый скряга, который сильно отстает в таких вещах, как домашняя автоматизация. После недавней проблемы с водонагревателем я решил заменить его на тот, который использует технологию теплового насоса. Я знаю, что многие люди устанавливают безрезервуарные модели, и я твердо придерживался этого пути. Мои проблемы были следующие –

• Относительно высокая потребность (замена обычного электрического двигателя на 80 галлонов)
• Обычные электрические модели емкостью 80 галлонов трудно купить (по крайней мере, в потребительских моделях)
• Владельцы танков без цистерн предпочитают газ электрическим моделям
• Удаление воздуха из газового обогревателя без баллона потребует перемещения водопровода

Учитывая эти ограничения, я наткнулся на гибридные модели водонагревателей.Это модели с большими баками, в которых в качестве предпочтительного метода передачи тепла в воду используется технология теплового насоса. По мере увеличения спроса могут быть задействованы традиционные катушки сопротивления для генерации тепла.

Цель состоит в том, чтобы быть более эффективными, чем модели без резервуаров, и иметь возможность быстрого восстановления. Больше всего меня беспокоила дополнительная сложность и дополнительные компоненты, которые могли выйти из строя. Тем не менее, энергетические рейтинги были очень хорошими, и есть некоторые программы скидок и налоговые льготы для компенсации затрат.В итоге я выбрал модель GE Geospring на 80 галлонов.

Эта модель предлагает модуль подключения Wi-Fi за 50 долларов, который я купил через пару недель после установки устройства. Модуль использует Интернет для доступа к облаку GE и удаленного администрирования. Таким образом, он позволяет изменять температуру, активировать или отменять режим отпуска, а также изменять интенсивность включения катушек сопротивления (режимы – тепловой насос, гибридный, высокопроизводительный, только сопротивление). Для этого есть буквально приложение.

Это также позволяет интегрировать с рецептами IFTTT. Теперь у меня есть график, который снижает температуру воды и переводит агрегат в режим только теплового насоса в течение дня. По мере приближения раннего утреннего душа температура повышается, и прибор переключается в режим повышенного спроса. После утреннего распорядка я делаю перерыв, понижая температуру и переводя его в режим теплового насоса.

Я презираю сложность без уважительной причины.Если бы я мог купить обычный обогреватель на 80 галлонов за разумную сумму, я бы, вероятно, пошел в том же направлении. Учитывая ограничения, с которыми я столкнулся, я подумал, что это, вероятно, лучший выбор. Возможность экономии энергии в процессе должна быть большим дополнительным преимуществом, и возможность интегрировать это в IFTTT слишком круто, чтобы не делиться. Я просто надеюсь, что не столкнусь с преждевременными отказами компонентов.

О Поле Стюарте, CCIE 26009 (Безопасность)

Как настроить приложение Noritz Connect WiFi для водонагревателя без резервуара

Приложение Noritz Connect WiFi полностью переносит ваш водонагреватель в Интернет вещей и в растущую тенденцию развития технологий «умный дом».В сочетании с беспроводным адаптером Noritz приложение позволяет удаленно контролировать и настраивать различные данные и функции вашего безрезервуарного водонагревателя.

Настройка проста и понятна, но, чтобы помочь вам, вот пошаговое руководство по подключению вашей функции Noritz WiFi в сети.

Загрузка приложения Noritz Connect

1. Установите приложение одним из двух способов:

• Если у вас iPhone, перейдите в iTunes
  и найдите NORITZ CONNECT.
• (скоро) Если у вас Android, зайдите в магазин Google Play и найдите NORITZ CONNECT.

2. Нажмите ссылку «Зарегистрироваться» в нижней части экрана. Вы попадете в форму, в которой введите свой адрес электронной почты и пароль и нажмите «Зарегистрироваться».

3.Теперь вам нужно подключить приложение к вашей модели водонагревателя Noritz. Вы можете сделать это одним из двух способов:

• Введите вручную номер модели и серийный номер вашего обогревателя.
• Используйте сканер QR-кода вашего телефона, чтобы отсканировать QR-код на водонагревателе. Когда вы это сделаете, номер модели и серийный номер заполнятся автоматически.

4. Завершите регистрацию, указав свое имя, адрес, номер телефона и тип заявки на водонагреватель.Вы можете на мгновение свернуть приложение, но вернетесь к нему в конце настройки.

* Изображение относится к шагам 1–4 в разделе «Загрузка приложения Noritz Connect»

Настройка и подключение адаптера WiFi

5. Откройте переднюю крышку адаптера.

6. Нажмите и удерживайте кнопку AP на адаптере NWC в течение трех секунд. Режим точки доступа адаптера активируется, и все три индикатора мигнут дважды.

7. Теперь необходимо подключить телефон к WiFi адаптеру водонагревателя. Не закрывая приложение, перейдите в меню настроек Wi-Fi на телефоне и найдите адаптер. Название сигнала WiFi адаптера будет начинаться с NAW и заканчиваться уникальным номером SSID, который можно найти на наклейке с информацией об адаптере WiFi продукта на пластиковой крышке. Нажмите здесь.

8. Вам будет предложено ввести пароль. Введите КЛЮЧ, указанный на этикетке адаптера WiFi.

9. Теперь вернитесь в приложение Noritz Connect на своем телефоне и нажмите «Далее» на экране «Подключить адаптер NWC». Теперь у вас будет два варианта подключения адаптера к домашнему WiFi-роутеру.

Вариант 1. Нажмите и удерживайте кнопку WPS на маршрутизаторе в течение трех секунд. Затем нажмите и удерживайте кнопку WPS на адаптере не менее трех секунд.

Если на вашем маршрутизаторе нет кнопки WPS, вам придется использовать вариант 2, чтобы установить соединение вручную.Найдите сеть маршрутизатора на своем телефоне. Когда вы найдете его, введите пароль домашнего беспроводного маршрутизатора, чтобы завершить соединение.

(Индикаторы модуля адаптера (красный), маршрутизатора (желтый) и сервера (зеленый) загорятся, когда будет установлено соединение. Когда все три световых индикатора горят, значит, адаптер Noritz Connect имеет надежное соединение.)

10. Подождите, пока приложение подключится от адаптера Wi-Fi к домашнему маршрутизатору Wi-Fi. Затем он подключится и скажет «Heater Online.Если приложению не удается установить соединение, нажмите кнопку повтора и снова выполните шаги 5–10.

Дополнительные наконечники

• Перед началом настройки Wi-Fi убедитесь, что у вас есть подключение к Интернету и вы используете совместимый продукт Noritz. (Например, модели NRCP / CB несовместимы с WiFi.)
• Wi-Fi адаптер Noritz не обеспечивает традиционное подключение к Интернету. Он использует сигнал Wi-Fi для подключения к домашнему маршрутизатору Wi-Fi.
• Беспроводной адаптер защищен от атмосферных воздействий и может быть установлен вне помещения.
• Адаптер можно удлинить до 300 футов путем сращивания шнура и использования провода 18 калибра для удлинения шнура до необходимой длины.
• Адаптер работает только на частоте 2,5 ГГц.
• Для наилучшего соединения Wi-Fi установите адаптер на том же полу, что и маршрутизатор, с минимальным разделением стен.
• Избегайте установки адаптера в зданиях с металлическими конструктивными элементами или вблизи лифтов и противопожарных дверей.

Для получения дополнительной информации о приложении Noritz Connect WiFi посетите https://wifi.noritz.com/

Система управления интеллектуальным водонагревателем Aquanta

Установка

Процесс установки выглядит так:

• Выключите автоматический выключатель водонагревателя.

• Установите контроллер Aquanta.

• Присоедините датчик горячей температуры к клапану T&P.

• Присоедините датчик температуры холодной воды к трубе холодной воды.

• Снова включите автоматический выключатель.

• Загрузите приложение Aquanta для сопряжения с Wi-Fi и завершения онлайн-настройки. Теперь у вас есть умный водонагреватель!

Посмотреть видео по установке

• Отключите водонагреватель от сети, если это модель с принудительной вентиляцией.

• Установите контроллер Aquanta.

• Присоедините датчик горячей температуры к клапану T&P.

• Присоединить датчик температуры холодной воды к трубе холодной воды

• Подключите коммуникационный кабель и подключите контроллер Aquanta и водонагреватель.

• Загрузите приложение Aquanta для сопряжения с Wi-Fi и завершения онлайн-настройки. Теперь у вас есть умный водонагреватель!

Посмотреть видео по установке

Могу ли я – следует ли – установить самостоятельно?

Версия Aquanta для электрических водонагревателей может быть установлена ​​«домашним мастером», а это означает, что если вам удобно заменять светильник, установка Aquanta должна быть несложной.Никаких специальных знаний в области электротехники, сертификации или оборудования не требуется. Версия для газовых водонагревателей еще проще, без электрических или других подключений. После некоторой подготовки установка любой версии Aquanta займет не более 15 минут. Покупатели несут ответственность за то, чтобы Aquanta и ее установка соответствовали всем местным нормам и правилам. Если вы планируете самостоятельно установить Aquanta, перед продолжением ознакомьтесь с соответствующим видео по установке, чтобы убедиться, что вы освоили этот процесс.

Следующая большая возможность домашней автоматизации: управление водонагревателем

Три года назад большинство людей даже не задумывались о своем кондиционере, пока он не перестал работать. Затем появился NEST, интеллектуальный термостат, который открыл совершенно новый мир управления домом и, самое главное, экономии денег. Внезапно состояние вашего внутреннего климата превратилось в разговор за обеденным столом. Будьте готовы начать говорить о своем водонагревателе.

Rheem, один из ведущих производителей водонагревателей в США.S., только что запустила модуль Wi-Fi для электрических и газовых водонагревателей, который позволяет вам контролировать работу устройства, контролировать его потребление энергии и предупреждать об утечках или других потенциально дорогостоящих неисправностях. Модуль Wi-Fi для водонагревателей, являющийся частью новой технологии EcoNet Home Comfort, которая будет управлять всеми устройствами Rheem HVAC и водонагревателем, является хорошим примером объединения экологически чистых технологий и индустрии домашней автоматизации.

Рост этих двух месторождений – результат удачного выбора времени.Обе отрасли были в депрессивном состоянии перед рецессией. Домашняя автоматизация была слишком сложной и буквально отягощалась бесконечными проводами. Экономический бум начала 00-х годов сильно ударил по экологичным технологиям – Hummers были намного круче, чем солнечные батареи. Но по мере того, как экономика пошла на спад, экономия денег, предлагаемая экологически чистыми технологиями, стала привлекать потребителей, а не только эко-воинов, а домашняя автоматизация была упрощена и сделана более рентабельной за счет распространения и внедрения Wi-Fi.

Если задуматься, термостат за 250 долларов стоит столько же, сколько компьютер, что делает его нишевым продуктом, но контроль за 99 долларов для энергоемкого водонагревателя в вашем подвале – второго по величине потребителя энергии в вашем доме. дома после ОВК – должно быть легко продать.Загвоздка в том, что модуль воды Wi-Fi Rheem работает только с водонагревателями Rheem и только с некоторыми моделями.

Но управление, возможное с помощью бесплатного приложения EcoNet от Rheem, на сегодняшний день является лучшим примером пересечения энергосбережения с домашней автоматизацией. Водонагреватель, отвечающий за потребление энергии в доме до 18%, просто работает круглосуточно и без выходных, нагревая и нагревая воду до заданной температуры. С подключенным водным модулем Wi-Fi его теперь можно программировать со своего смартфона.

Используя приложение Rheem для настройки расписания в зависимости от вашего образа жизни и потребностей использования – и имея возможность быстро менять вещи на лету – модуль позволяет экономить энергию, не доставляя вам неудобств.Так что, если вы запрограммировали его на охлаждение в течение дня, пока вы на работе, но затем неожиданно получаете выходной, вы можете изменить свой обычный график в мгновение ока. Собираетесь за город? Дистанционно установите водонагреватель в режим отпуска, не допуская нагрева и повторного нагрева воды, которая не будет использоваться.

Устройство также может сэкономить деньги и воду, помогая избежать или, по крайней мере, смягчить последствия стихийных бедствий. Такие функции, как обнаружение утечек, сервисная диагностика и состояние системы, предупредят вас о проблемах до того, как вода заполнит ваш подвал.Кроме того, он сообщит вам код ошибки, который вы можете сообщить техническим специалистам до их прибытия. Кроме того, Рим говорит, что страховые компании проявили интерес к элементу модуля обнаружения утечек, который дает возможность сэкономить на страховании жилья.

Водонагреватели в значительной степени игнорировались в домашней автоматизации, возможно, потому, что те, кто стремится к экономии энергии, обращают внимание на безбаковые водонагреватели. Однако безбаковые агрегаты не подходят для больших домов. Одному блоку может быть сложно обеспечить достаточно горячей воды для одновременного питания двух душевых и посудомоечной машины.По словам Рима, 98% домов в США по-прежнему работают от традиционных водонагревателей, поэтому эти модели стремятся более эффективно.

Rheem планирует выпустить дополнительные продукты с поддержкой EcoNet в конце этого года, включая новую платформу HVAC в комплекте с контроллером EcoNet, который объединяет мониторинг и контроль воздуха и воды. Система EcoNet не требует собственного концентратора и, благодаря открытому API, совместима с контроллерами умного дома, такими как Wink.

По мере того, как потребители становятся все более технически подкованными и экономными, будущее дома явно связано с подключением к сети.И хотя мы никогда не знали, насколько важно контролировать точную температуру воды для душа, потребность в этом типе гранулированного контроля будет только расти.

Туохи пишет о сетевых технологиях для дома и бизнеса для Home Depot. Подборку домашних водонагревателей, в том числе сетевых моделей, которые Дженнифер обсуждает в своей статье, можно найти на веб-сайте Home Depot .
