Как провести свет в гараж официально – своими руками

На чтение 6 мин. Просмотров 1.2k. Опубликовано 20.06.2020 Обновлено 20.06.2020

Электричество является неотъемлемой частью любого помещения. Чтобы удобно было использовать гараж, к нему требуется подключение электросети. Она снабжает светом не только само гаражное помещение, но и погреб со смотровой ямой. Главное правильно провести электроснабжение к гаражу и сделать это законными способами. О том, как это осуществить, расскажем в статье.

Способы прокладки электросети до гаража

Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:

• для гаража без смотровой ямы;
• для гаража со смотровой ямой.

Рассмотрим подробнее каждый из них.

Без смотровой ямы

В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.

В схему входят следующие элементы:

• пара розеток;
• одноклавишный выключатель;
• устройство защитного отключения;
• 4 светильника;
• оборудование для учета потраченной электроэнергии;
• распределительный щит;
• электрическая проводка.

Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.

Со смотровой ямой

Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

• нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
• в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
• электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
• все электроприборы должны обладать специальной защитой от влаги и сырости;
• обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
• все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

• подготовительный;
• установка внешнего участка;
• установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2.

Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

• высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
• при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
• над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
• провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

• подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
• встроить распределительные коробки;
• положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
• с помощью клеммных колодок соединить проводку между шлейфами;
• заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

• установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
• прикрепить элементы к стенам гаража;
• подключить провода к конечным точкам;
• закрыть кабель-каналы крышками;
• крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

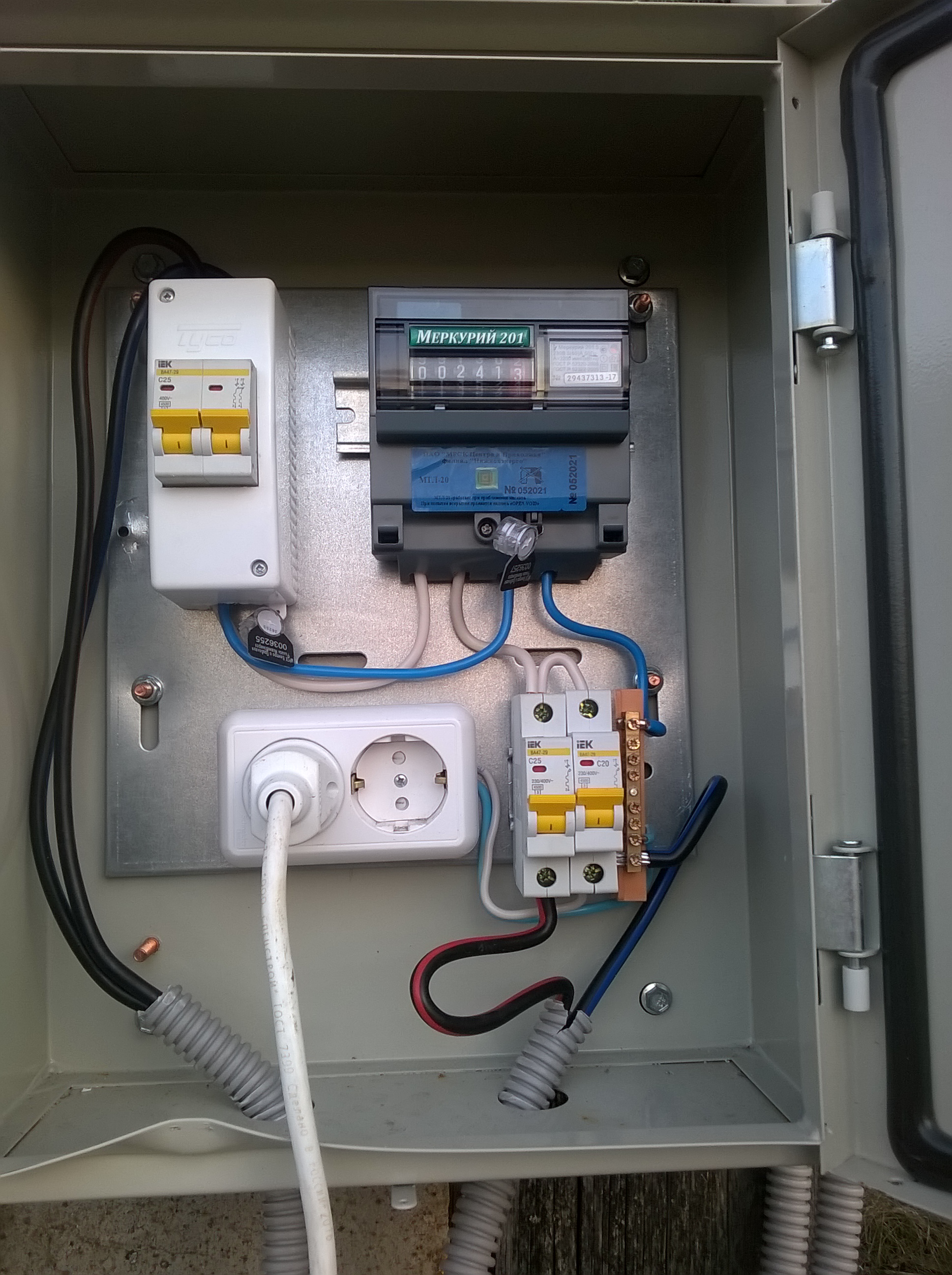

Подключение электрощита – схема

Чтобы электросеть функционировала правильно, необходимо подключить схему внутри электрического щитка. В нее входят следующие элементы:

• счетчик учета;
• клемник нейтрали;
• групповые автоматы защиты;
• устройство защитного отключения;
• клемник заземления;
• вводной автомат;
• DIN рейка.

Порядок подключения зависит от количества фаз напряжения. Если электросеть однофазная, то автомат не должен быть мощнее 220 вольт. Если же фазы три – 380 вольт. Выбор зависит от того, сколько приборов будет подключено к сети и какая нагрузка будет производиться. Самостоятельная сборка электрического щитка делится на три этапа:

• подключить главный кабель, разделенный на три жилы;
• соединить блок устройства защитного отключения. Чтобы он исправно работал, нужно подключить специальные пакетники;
• установить соединительные колодки.

После этого можно подключить щиток к цепи, и электричество начнет поступать в гараж. Главное не спешить и поэтапно производить подключение во избежание несчастных случаев. Если нет уверенности в том, что процесс пройдет удачно, то лучше обратиться к помощи электриков или приобрести готовый прибор.

Заключение

Таким образом, проводка электричества в гараж своими руками осуществляется довольно легко. Нужно только заранее продумать схему электросети и приобрести все необходимые приборы. Их количество рассчитывается в зависимости от требуемой мощности и количества используемого оборудования. Монтаж осуществляется несколькими способами, сам процесс легкий, но требует соблюдения ряда требований. Последним этапом является правильное подключение электрического щитка, который можно собрать своими руками.

схема подключения электричества и заземления

На чтение 7 мин. Просмотров 36 Опубликовано 04.06.2019 Обновлено 24.05.2019

Гараж – это помещение, в котором часто подключается мощное электрооборудование и источники света. Чтобы все эти приборы работали, нужна проводка в гараже, сделанная своими руками или с привлечением специалистов. Монтаж довольно простой, нужно лишь следовать инструкции по подключению и соблюдать технику безопасности.

Как официально провести электричество в гараж

Прежде чем проводить электроэнергию в гараж, нужно запросить разрешение. Это можно сделать в администрации кооператива. Чтобы подключить гараж к сети 380 В, нужно обратиться к предприятию по электроснабжению, которое отвечает за данный район. При правильной процедуре они составят проект электроснабжения гаража с учетом всех нюансов. Подобная процедура проводится электриком.

Самостоятельно можно произвести монтаж сети 220 Вольт в гараже, который является частной собственностью. При этом важно заранее подобрать счетчик с запасом тока в 50 А.

Схема проводки

Схема однофазной электропроводки гаража со смотровой ямой

Перед тем как делать монтажные работы, разрабатывается схема электропроводки. Она состоит из принципиальной схемы и схемы расположения. В первой описывается, как разложить саму сеть, а во второй – как развести розетки и выключатели, куда повесить распределительный щиток. Схема электропроводки в гараже должна также учитывать расположение проводов.

Схема гаража без смотровой ямы содержит в себе следующие элементы: автоматы, УЗО, счетчики, розеточные группы, выключатели, светильники. Монтаж проводится с использованием трехжильного провода с фазой, нулем и землей.

Если в гараже есть смотровая яма, схема меняется. Яма считается подвальным помещением и на нее действуют особые правила ПУЭ. Напряжение должно быть понижено до 42 В. Это приводит к появлению в схеме понижающего трансформатора. Перед установкой светильников и других приборов следует убедиться, что они рассчитаны на такое напряжение. В схеме также будут автоматы, счетчик, УЗО, розетки и светильники с выключателями. Пример кабеля для подключения светильников – ВВГ 3×1,5, для розеток – ВВГ 3×6.

Необходимое оборудование

Таблица мощности кабеля в зависимости от сечения

Для работы потребуются следующие инструменты:

• нож или специальный инструмент для зачистки изоляции;
• кабель необходимого сечения;
• кусачки;
• плоская, крестовая отвертки;
• мультиметр;
• болгарка для штробления стен;
• пробник.

Особое внимание стоит уделить выбору кабеля. Какое сечение нужно для подключения, зависит от подключаемой нагрузки. Определить диаметр можно по специальным таблицам. При расчете суммарной мощности приборов, которые будут подключены к точке питания, следует добавить запас в 20%.

Рекомендуется делать проводку с «землей», даже если в электросети не предусмотрено заземление. При выборе провода нужно проверить качество изоляции и его целостность. Изоляция должна быть прочной, но при этом провод должен быть эластичным, легко гнуться и не ломаться. В выборе материала провода нужно отдать предпочтение меди. Она более надежная, чем алюминий, имеет больше преимуществ и длительный срок службы.

Порядок проведения электричества в гараже

Электропроводка открытого типа

Работа проводится в несколько этапов – подготовка, протяжка кабеля, монтаж электропроводки своими руками в гараже, подключение света и розеток.

Важно перед началом работ отключить электроэнергию. Работать под напряжением запрещено!

Подготовительный этап начинается с создания подробного чертежа и расчета сечения кабелей. Должна быть создана схема разводки проводов на стене. Нужно учитывать, что кабели должны прокладываться строго горизонтально или вертикально. Сама электропроводка должна лежать на расстоянии не менее 10-15 см от сопряжения стен с полом или потолком. Также кабель должен располагаться на расстоянии не менее 15 см от систем отопления. Электросхему нужно начертить карандашом на стене.

Далее проводится внешняя электропроводка. Для этого нужно получить законный документ о возможности электрификации гаража у местных органов. Перед тем как сделать внешнюю проводку в гараже, нужно выбрать способ прокладки. Можно укладывать кабели под землей и по воздуху. Воздушная линия проводится с помощью кабеля, который подвешивают на стальную проволоку диаметром 3 мм. Провода не должны касаться деревьев и кустов, иначе на линии будут происходить помехи. Подземный кабель укладывается в гофрированную трубку в траншею. Глубина должна быть 80 см, трубка укладывается на песчаную подушку высотой 10 см.

Чтобы ничего не перепутать, каждый провод необходимо подписать

Пошаговая инструкция, как сделать проводку в гараже:

1. По нанесенной метке в стене делают пропилы глубиной 2,5-3 см с помощью болгарки.
2. Устанавливают электрический щиток в заранее выбранное место.
3. Устанавливают модули в щиток. Желательно сделать на них метку с обозначением того, за что отвечает конкретный модуль.
4. Подключают модули к проводам.
5. Подключают УЗО, автоматы, счетчик.
6. Подключают силовой кабель.
7. Проводят провода по кабель-каналам или ПВХ трубе.
8. Монтируют коробку и протягивают провода на розетки в гараже.
9. Аналогичным образом протягиваются провода к осветительной группе.

После прокладки кабелей нужно проверить качество соединений, правильность установки, целостность системы. Только после этого можно проводить тестирование.

Заземление своими руками

Внешний вид элемента заземления

Заземлить электрическую сеть несложно, это можно сделать своими руками. В помещении потребуется вбить в землю двухметровую стальную оцинкованную трубку. Ее следует расположить рядом с гаражом. К трубке нужно приварить стальной круг диаметром 8 мм. Заземлять проводку лучше во влажном месте.

Круг нужно внести в гараж и окрасить водостойкой краской. Его следует подвести к щитку и сделать хорошее надежное соединение с помощью толстого медного провода. Ширина заземления должна быть достаточно большой, чтобы сопротивление было меньше.

Безопасность при проведении работ

Основное правило при выполнении электромонтажных работ – отключение подачи электричества. На рабочем участке следует проверить, что напряжение отсутствует, с помощью тестера или мультиметра. Рекомендуется заранее обеспечить себя автономным источником света.

При подключении к домашней сети в распределительный электрический щиток нужно заранее узнать материал провода электропроводки. Нельзя напрямую соединять медные и алюминиевые жилы – это приводит к окислению и разрушению контактов. Соединение выполняется с помощью специальных колодок.

Нельзя подключать в смотровую яму розетки на 220 В. Это запрещено правилами ПУЭ. В яме может накапливаться жидкость, которая может повредить электрическую сеть. Для освещения в яме устанавливаются лампы на 12 Вольт. В качестве подсветки может использоваться светодиодная лента.

Обязательно следует поставить щиток с автоматами. Это устройство защитит помещение и облегчит поиск возможной неисправности. Подключать приборы нужно с соблюдением цветовой маркировки.

Полезные советы

Чтобы правильно составить схему электропроводки, составьте список необходимых электроприборов

В отличие от жилого дома, гараж не требует размещения розеток и выключателей во всех углах помещения. Достаточно установить несколько точек электропитания рядом с рабочим столом. Количество гнезд в помещении должно быть не менее двух. Одна из электророзеток должна быть рассчитана на подключение мощной техники.

При проектировании схемы рекомендуется найти и использовать план постройки. В нем уже имеются все необходимые данные с нужными размерами.

На осветительную группу нужно отдельно поставить автоматические выключатели и УЗО.

По возможности рекомендуется сделать в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, которые устанавливаются  в большинстве станков, как самодельных, так и фирменных. Это позволит не покупать конденсаторы и сэкономит средства. Также это позволит подключить нагрузку большей мощности при том же токе вводного автомата.

При расчете нужной длины провода нужно учитывать, что кабель будет установлен как на улице, так и в самом гараже.

Советы как провести электричество в гараж от электрика

Электричество в гараже значительно увеличивает удобства пользования и дает возможности по работе в нем с электроинструментом, различным электрооборудованием- сварочными аппаратами, компрессором и даже станком.

Как провести электричество в индивидуальный гараж.

Провести электричество в гараж очень просто, если он расположен рядом с домом, линией электропередач или электрическим щитом. Если у Вас частный дом  или электрощит в вашей собственности, тогда все просто. Покупаем бронированный кабель и прокладываем его в гараж до места, где будет в нем расположен распределительный щит с автоматами, от которого будет расходится электропроводка. Как ее сделать читаем в этой нашей статье.

Что бы упростить и удешевить процесс, некоторые прокладывают простой ВВГ кабель в ПНД трубе, которую необходимо закапывать на глубину не менее 70 сантиметров. Если гараж находится рядом с домом, то наилучшим будет вариант прокладки с подвязкой к тросу линии электропитания по воздуху.

Только используйте специальный провод СИП или другой кабель, изоляция которого устойчива к атмосферным воздействиям. Ввод в гараж осуществляется при помощи гусака или загнутой железной трубы, что предотвращает попадание воды во внутрь.

Если дом или гараж деревянный, то по действующим правилам кабель должен прокладываться по сгораемому основанию только в металлических трубах.

Ввод  в гараж осуществляется либо через отверстие в фундаменте на глубине не менее 60 сантиметров, в которое закладывается асбестоцементная труба. Но чаще делается проход через стену  в металлических или пластиковых трубах на высоте 2-3 метров. Но помните, что кабель должен быть защищен от механических повреждений- должен быть в металлической трубе или под уголком до высоты 2.5 метра от уровня земли.

На запитывающем щите, кабель берется с автомата необходимого номинала, а в гараже подключается на вводной автомат гаражного щитка.

Если же место подключения принадлежит другому человеку или организации. Вам необходимо будет обратиться к ним. Для выяснения необходимых условий по подключению. При этом Вам необходимо будет установить прибор учета электроэнергии. Как установить и подключить однофазный электрический счетчик (220 В) читаем в этой статье, а про 3 фазный на 380 Вольт- здесь.

Как провести электричество в гаражном кооперативе.

В гаражных массивах, как правило создаются кооперативы и что бы подключить электричество Вам необходимо обратиться к ответственному лицу. Выясните где расположен электрощит и необходимые условия   подключения к нему. При этом как правило необходимо:

1. Заключить  договор электроснабжения с гаражным кооперативом.
2. Проложить электропроводку, установить розетки, выключатели и светильники.
3. Установить щит и подключить к нему электропроводку гаража.
4. Обратится к электрику, обслуживающему гаражи, который при соблюдении всех условий произведет подключение электричества.

Чаще всего прокладывается кабель электропитания по стене ближе к крыше  вдоль все линии гаражей. Он крепится в металлических, реже пластиковых трубах. Иногда идет открыто по стене без всякой защиты.

Для подключения отводов на отдельные гаражи, вдоль всей трассы в необходимых местах устанавливаются ответвительные коробки.

В них и делается подключение кабеля отходящего на гараж, в который он заводится через отверстие в стене во внутрь на электрический счетчик.  По правилам все проходы через стены должны производится в металлических трубах. Или в крайнем случае в металлорукаве, как показано на рисунке.

Если электропитание очень сложно или дорого провести и  Вам нужен только свет в гараже- читайте нашу статью «Свет в гараже без электричества«.

Основные моменты  Я рассказал, если есть вопросы задавайте ниже в комментариях.

Как проектируется схема электропроводки в гараже

В любом гараже необходима электроэнергия. Она нужна для подключения электроинструмента, освещения рабочего места в смотровой яме и наверху, зарядки аккумулятора и других целей. Но гараж – это место с повышенной пожароопасностью из-за присутствия бензина и масла. Поэтому к электропроводке в нём предъявляются особые требования. О том, какой должна быть схема электропроводки в гараже, расскажем в этой статье.

Подключение гаража к электросети

Многих автовладельцев  волнует вопрос, нужен ли проект электроснабжения гаража. Если к гаражу необходимо подключить 220 В, то сделать это можно самостоятельно. В гаражном кооперативе для подключения к гаражу нужно обратиться к председателю для получения техусловий. Индивидуальный гараж, находящийся во дворе у хозяина обычно подключают от квартиры с помощью СИП (самонесущего изолированного провода). Подробнее о проводке в ГСК рассказывается в статье «Проектирование электроснабжения гаражного кооператива – правила и возможные ошибки». Отдельно стоящий гараж можно подключить по заявлению, но сделать это можно только в том случае, если он существует официально, а не является «самостроем». В такой ситуации в составлении однолинейной схемы электроснабжения гаража нет необходимости. Разрешённая мощность в этом случае будет 15 кВт.

Для подключения трёхфазного питания 380 В необходимо получить разрешение и технические условия на электроснабжение гаража в электрокомпании и следует составить проект подключения электричества. Это лучше поручить профессионалам. При самостоятельном проектировании электропитания возможны ошибки в расчёте кабелей, трассе прокладки или в оформлении проекта. Это приведёт к тому, что стоимость проектирования электроснабжения значительно возрастёт.

Подключение кабеля

СИП (cамонесущий изолированный провод)

Если гараж находится в гаражном кооперативе, то подключение обычно происходит централизованно всем членам кооператива по одним техническим условиям.

Подключиться во дворе своего дома или квартиры лучше всего самонесущим изолированным кабелем (СИП). Можно спроектировать и выполнить подключение электроснабжения гаража обычным кабелем, но сам по себе он недостаточно прочен, а способ, предусматривающий натяжение стальной проволоки и подвязывание кабеля к ней, морально устарел.

В земле кабель прокладывается в траншее, обычно при постройке дома.

Составление схем

Для разводки электропроводки в гараже нужны принципиальная схема и подробный план расположения розеток, выключателей, светильников и другого электрооборудования. Даже если проектирование в полном объёме не производится, то эти электросхемы должны быть обязательно. Без них невозможно произвести расчёт количества материалов, а после завершения работ выключатели могут оказаться в самом неожиданном месте.

Принципиальная схема

Перед началом проектирования определяется количество и мощность светильников и другого электрооборудования. На основании этих данных составляется принципиальная схема. На ней отмечаются все электроприборы с указанием мощности.

Необходимые элементы электропроводки

Есть ряд аппаратов и устройств, которые обязательно должны быть в гараже:

1. Счётчик электроэнергии. Если подключение гаража производится от квартиры, то электросчётчик не нужен.
2. Вводной автомат. Отключает электроэнергию в гараже при коротком замыкании или токах перегрузки. Ток автомата определяется по разрешённой мощности в кооперативе. Если подключение произведено от частного дома или квартиры, то ток автомата выбирается не больше вводного автомата в квартире или частном доме.
3. УЗО (устройство защитного отключения). Оно отключает электропитание от сети при появлении тока утечки на «землю» или человека.
4. Понижающий трансформатор. Если в гараже есть смотровая яма, то стационарные и переносные светильники в ней должны быть на пониженное напряжение. По ГОСТу вторичная обмотка трансформатора должна быть заземлена. Иногда к светильникам 12В подключают зарядное устройство для аккумулятора, если в нём есть соответствующий выход.
5. Заземление. Все розетки, светильники и другие электрические приборы необходимо заземлять. К примеру, в металлическом гараже заземлять необходимо весь гараж, а также все металлические части.

Важно! Использовать в качестве заземления нулевой провод категорически запрещается!

Можно с помощью автоматов разделить разные электроприборы – отдельно светильники, отдельно розетки. Целесообразно отдельными автоматами включать зарядное устройство и сварочный аппарат.

Схема при подключении 380В отличается большим количеством проводов.

Выбор кабелей и автоматов

Ток автоматов выбирают по мощности нагрузок, которые они должны отключать. При проектирование электрики сечение кабеля выбирается по току нагрузок, которые подключены к нему. К розеткам с заземлением проводят трёхжильный кабель с заземлением, а к выключателям – двухжильный.

План расположения электрооборудования

На плане гаража выполняется план расположения электрооборудования. На плане указывают всю аппаратуру с кабелями, идущими к ним. Если используются распаячные коробки, то тип, длина и сечение кабеля указываются отдельно для каждого участка. Возможен вариант монтажа, при котором все кабеля приходят на клеммник в электрощит. Это повышает надёжность, но увеличивает расход кабелей.

Возле опусков указывают длину кабеля, а возле розеток, выключателей и светильников настенного исполнения отмечают высоту установки.

Спецификация электрооборудования и материалов

Спецификация – это список необходимых материалов. Неправильно составленная спецификация приведёт к ошибкам комплектации.

Спецификация учитывает количество кабелей по каждому типу в отдельности и способ прокладки с крепежами, коробами или гофрированными шлангами.

Если количество материалов достаточно большое, то имеет смысл заказать материалы через Интернет или обратиться к дистрибьютору электрооборудования.

Специалисты из компании «Мега.ру» выполнят проектирование энергоснабжения гаража как по типовому электропроекту, так и индивидуальное, по любым техническим условиям на электроснабжение. Компания работает в Москве и Московской области, а также в прилегающих областях. Возможно дистанционное сотрудничество. Связаться с представителями или оставить сообщение можно по телефонам и форме обратной связи на странице «Контакты».



Как правильно оформить подключение электричества в гараже



Если гараж продаётся, то, скорее всего, на него имеются все необходимые документы, т. е. свидетельство на землю и на нежилое строение. Для подключения электричества к гаражу необходимо со всеми документами на строение пойти в районный отдел электрических сетей и обратиться к мастеру, который курирует данный участок. Он, возможно, попросит свозить его на осмотр объекта, просмотрит возможность подключения объекта к электрическим сетям. Если согласование пройдет успешно, необходимо будет заказать проект подключения, и после прохождения всех процедур, которые сопутствуют оформлению, объект подключат.

В большинстве гаражных кооперативов обычно назначаются ответственные лица, которые могут прояснить большую часть возникающих организационных вопросов, включая и те случаи, когда балансодержателем является непосредственно сам гаражный комплекс. Первым делом следует выяснить у человека, несущего ответственность за функционирование гаражного кооператива, расположение ближайшего распределительного щита, а также – к кому следует обратиться за проведением электричества в свой гараж. Далее необходимо заключить с гаражным кооперативом договор об электроснабжении, смонтировать проводку, установить электросчетчик и пройти процедуру приема узла представителями энергосбытовой компании.

В случае отсутствия лица, отвечающего за деятельность данного гаражного кооператива, в роли балансодержателям энергоустановок выступают местные электросети, поэтому владельцу гаража следует обращаться именно туда. Технические условия на подведение электрической энергии запрашиваются владельцем как частным лицом, при этом следует указать требуемые мощность и уровень напряжения. Для того чтобы правильно оформить запрос, владельцу потребуется предъявление документов о праве собственности на подключаемый гараж. В случае превышения мощности энергоустановки значения в 100 киловатт ее прием должен будет осуществлять энергоинспектор; для энергетических установок меньшей мощности оформление такой приемки не потребуется.

При отсутствии достаточной квалификации в выполнении электромонтажных работ монтаж электрической проводки лучше всего поручить специалистам. Если же принято решение выполнять работы самостоятельно, предварительно следует определиться с выбором подходящего кабеля, изолирующего материала и креплений для электропроводки. Кроме того, необходимо приобрести счетчик, соответствующий требованиям местной энергослужбы. Далее следует провести кабель от расположенного поблизости распределительного щитка к гаражу, а также довести его до того места, где будет установлен счетчик. Счетчик вешается на свое постоянное место, после чего от него разводится необходимая проводка, причем кабель, идущий от источника питания в гараж, соединять со счетчиком не следует.

Остается только заключить договор с местными энергосетями и дождаться прихода энергоинспектора, который выполнит соединение проводов со счетчиком и опломбирует его, после чего можно будет смело пользоваться в своем гараже электричеством.

Проектирование и монтаж электропроводки в гараже

Все построенные человеком здания можно разделить на два основных типа, исходя из их назначения – это жилые и технические постройки. Помещения, в которых мы проживаем и те, которых служат для решения различных технических задач, существенно отличаются, но что их точно объединяет, так это необходимость обеспечения надежной и безопасной работы внутренней электросети здания.

В случае с электрификацией жилой постройки значительная часть внимания уделяется именно эстетической составляющей, когда электропроводка, как правило, монтируется скрытым способом. Что касается электроснабжения технических зданий, таких как гараж, то здесь зачастую реализуется простая и открытая схема, поскольку нет смысла прятать ее в стенах, да и если что, ремонтировать ее так более удобно.

В большинство случаев при организации электроснабжения гаража, который рассчитан на обслуживание не более одного-двух автомобилей, используется сеть напряжением 220 вольт. Это вполне достаточно для обеспечения рабочего освещения и размещения силовой розеточной группы. В таких условиях работа с электроинструментом и процесс использования зарядных (пускозарядных) устройств будет вполне комфортным.

К подключению трехфазного напряжения (380 вольт) целесообразно прибегать лишь в тех случаях, когда в гараже осуществляется обслуживание большого количества автотранспортных средств. В данном случае, как правило, применяется электросварочная аппаратура, станки с асинхронными электродвигателями, электрокотлы и пр.

Разработка проекта электроснабжения гаража

О том, чтобы работа с электричеством в гараже была удобной и безопасной, необходимо позаботиться заблаговременно. Все задумки и решения лучше оформить на бумаге, что поможет не упустить ничего важного и рассчитать количество и стоимость необходимых материалов.

Для начала следует составить общий план гаражного помещения в масштабе. После того, как все основные строительные элементы размещены, нужно указать их размер, а также места размещения вводного щита, электрических точек (розетки, выключатели) и осветительного оборудования. Электрические точки нужно соединить с вводным щитом электропроводкой, которая прокладывается по оптимальному маршруту.

Необходимо также, чтобы проект содержал комментарии, касательно способа подачи электроэнергии на вводный щит, что зависит от местонахождения гаражного помещения, будь-то:

• гаражный кооператив, располагающий собственной трансформаторной подстанцией и силовой схемой;
• на территории усадьбы частного дома или дачи с уже подведенным электричеством;
• отдельно на местности, в связи с чем, потребуется прокладка лини электроснабжения.

От приведенных выше особенностей зависит объем работ, проводимых в процессе подключения гаража к электросети.

Помимо прочего, в процессе составления проекта необходимо решить вопросы по обеспечению безопасности эксплуатации гаражного помещения. Речь идет о реализации молниезащиты, обустройстве контура заземления и защиты от аварий на лини электропитания.

Сама же схема электропроводки в гараже состоит из таких основных компонентов:

• вводной щит питания;
• приборы учета, устройства защиты и автоматического отключения;
• электрическая проводка и кабели;
• осветительное оборудование и выключатели;
• набор розеток.

Если необходимо, схема может дополняться системами обогрева и рядом других устройств.

Установка вводного щита

Для ввода электрической энергии в гараж служит специальный щит, который монтируется на стене внутри помещения и в редких случаях – снаружи. Размещается вводной щит, как правило, рядом со входной дверью или воротами, что обосновано удобством включения и отключения электроэнергии.

Выбирая конструкцию вводного щита, следует обращать внимание на такие параметры, как:

• удобство эксплуатации;
• обеспечение ограниченного доступа к электрическим устройствам, расположенным внутри щита;
• габариты щита, позволяющие разместить все необходимые устройства распределения электроэнергии и защиты.

Если содержание гаражного помещения подразумевает использование индивидуального прибора учета, его также устанавливают во вводном распределительном щите.

Устройства защиты и автоматические выключатели

От возникновения различного рода аварийных ситуаций с электрикой в помещении гаража никто не застрахован. Поэтому во избежание разрушительных последствий, лучше принять соответствующие меры посредством установки таких устройств защиты:

• УЗО и дифавтоматы;
• автоматические выключатели;
• реле контроля напряжения;
• ограничители напряжения;
• понижающие разделительные трансформаторы;

Нередки случаи, когда владелец гаража ограничивается установкой автоматического выключателя, что экономически оправдано. Кроме того, такие устройства – это обязательные элементы внутренней электросети, способные предотвратить последствия коротких замыканий и перегрузок.

Монтаж вводного автомата осуществляется внутри электрощита перед прибором учета. Если электросеть гаража ограничивается одной лампочкой и таким же количеством розеток, то собственно, использования одного такого автомата более чем достаточно.

Однако в тех случаях, когда помещение оснащено сложными розеточными группами с большим количеством потребителей электроэнергии, включая электроинструмент, зарядно-пусковые устройства, системы обогрева и освещения, всего одним автоматическим выключателем обойтись не удастся. Здесь требуется объединение определенного количества потребителей в группы и последующее их подключение к различным автоматам с соответствующим номиналом нагрузки. Каждый из таких выключателей подключается после счетчика.

Применение УЗО и дифавтоматов

Назначение устройств из этого разряда состоит в защите работающего в помещении человека от токов утечки, которые могут возникнуть при повреждении изоляции проводки.

Особенно актуален данный вопрос в тех случаях, когда приходится работать в смотровой яме с применением электрического оборудования. Дело в том, что в таких условиях создается повышенная влажность и как следствие токопроводимость окружающей среды.

Реле контроля напряжения и ограничители напряжения

По разным причинам в процессе эксплуатации электросети в гараже могут возникнуть неисправности схемы. Если же гараж запитан от трехфазной сети, то применение реле контроля напряжения является обязательным условием. Дело в том, что в случае обрыва нуля в трехфазной схеме работающие электропотребители подвергаются воздействию повышенного напряжения. Но если установлено реле контроля, схема в случае возникновения подобной неисправности автоматически обесточивается, что предотвращает поломку электрооборудования.

Если строение подключено к воздушной линии электропередач, существует вероятность, что во время грозы электросеть гаража будет поражена разрядом молнии. Разрядники ВЛ способны частично погасить ее потенциал, но электропроводка гаража может подвергнуться воздействию остаточной величины разряда а виде высоковольтного импульса. Наличие ограничителя перенапряжения в этой ситуации обеспечивает сохранность схемы здания посредством отвода повышенного потенциала на контур земли.

Установка данного устройства защиты осуществляется между вводным автоматом и счетчиком электроэнергии.

Роль понижающего разделительного трансформатора

В связи с тем, что в пределах смотровой ямы влажность воздуха повышена, существует риск поражения электрическим током. Во избежание подобного, рекомендуется подключать электрооборудование и осветительные приборы к пониженном напряжению значением не выше 36 вольт. Для этого используются разделительные трансформаторы. Такое устройство способствует повышению электрической безопасности и предотвращает вероятность получения травм под воздействием электрического тока.

Выбор кабелей и проводов

В процессе подбора электрической проводки для гаража необходимо, прежде всего, обращать внимание на свойства изоляционного слоя, а именно, его устойчивость к возгоранию при контакте с открытым огнем и возникновении короткого замыкания.

Учитывая сказанное, можно прибегнуть к решению в виде прокладки кабеля в трубах или специальных коробах. Однако в этом случае процесс монтажа схемы существенно усложняется, как и проведение ремонтных работ в будущем. Поэтому многие владельцы гаражей поступают проще, используя марки кабелей с негорючим изоляционным слоем. В маркировке такой проводки присутствует индекс “нг” (например, ВВГнг).

Помимо устойчивости изоляции к горению, при подборе оптимального провода для электрификации гаражного помещения нужно учитывать такие параметры, как электрическая прочность изоляционного слоя, поперечное сечение и металл жилы.

Осветительное оборудование и выключатели

В гараже может использоваться, как минимум, две системы освещения, одна из которых общая, а вторая – местная. Каждая из этих схем должна запитываться от отдельных автоматических выключателей.

Общее освещение охватывает всю площадь помещения и может быть реализовано с применением люминесцентных ламп и одного выключателя, расположенного рядом со входной дверью.

Что касается местного освещения, то оно разделяется на два типа:

• обычное – напряжением 220 вольт. Применяется в обычных условиях эксплуатации;
• пониженное – используется в опасных местах, где есть риск получения электрических травм.

Установка выключателя для местного освещения осуществляется рядом с рабочим местом, но ни в коем случае не в смотровой яме и других опасных местах.

Розеточная силовая группа

Эксплуатируемые в пределах гаража электроприборы целесообразно разбить на отдельные группы в соответствии с потребляемой мощностью и назначением. Например, к одной из групп могут относиться энергоемкие потребители, такие как нагревательные приборы и электросварочный аппарат. Подключение такого оснащения лучше осуществлять отдельными линиями с применением отдельных щитов.

Комфортное использование переносного инструмента требует размещения розеток равномерно по периметру помещения.

Установка розеток с защитными крышками обеспечит защиту контактов от попадания посторонних предметов и, как следствие, возникновения короткого замыкания. С учетом того, что в настоящий момент схемы электроснабжения по системе TN-C используются все реже, лучше приобрести розетки с третьим защитным контактом для подключения PE проводника.

Таким образом, реализация однофазной схемы электросети гаража требует использования трехжильного кабеля. Если же электрификация здания осуществляется по трехфазной схеме, то подключение потребителей происходит с использованием пятижильного кабеля.

Автономное освещение в гараже – 3 рабочих способа.

Какой лучше и дешевле. Аккумуляторное освещение на 12В.

Гараж для многих мужчин является не только помещением для крытой стоянки машины, но и полноценным рабочим местом.

Автолюбители ежедневно проводят в нем многие часы своей жизни, причем не только для ремонтных работ. Окна в таких местах не предусмотрены, поэтому полноценное освещение здесь выходит на первый план.

Однако в этом и кроется главная проблема. Подключить свой гараж к электросетям для большинства представляется неразрешимой проблемой.

Возникает либо масса препонов с документами, либо элементарно поблизости этих самых электросетей попросту нет. Но не стоит расстраиваться, ведь существует несколько простых способов осветить свою гаражную постройку, даже не имея под боком линий электропередач.

Выбор светильников

В первую очередь следует определиться со следующими моментами:

• какие светильники будут применяться

• какие лампочки будут в этих светильниках

• какой интенсивности освещение вам необходимо

Во-первых, светильники должны быть экономными. Ведь у вас не будет рядом ЛЭП от которой можно спокойно взять несколько киловатт. Поэтому лучшим вариантом будут маломощные светодиодные модели или лампочки напряжением 12 вольт.

Даже при таком напряжении питания, они вполне способны выдавать полноценный световой поток ничем не хуже ламп накаливания 220В. Освещение от них будет яркое и равномерное.

При этом, расход энергии от автономного источника питания сведется к минимуму. Запитать их можно от аккумуляторов минимальной мощности. Не обязательно от автомобильных, подойдут даже б/ушные компьютерные ИБП.

Лампочки разной мощности под обычный патрон Е27 на 12В можно заказать у китайцев отсюда.

Еще в качестве подсветки можно применить светодиодную ленту. Если ее наклеить по периметру помещения, или лентами по несколько полос в центре, то получится общее равномерное освещение.

Также кусочки такой ленты можно вклеить в старый прожектор, взяв из под него только корпус. Благодаря отражателю, освещение будет более чем ярким, а потребление минимальным.

Короткими отрезками ленты удобно организовывать локальную подсветку рабочего места или смотровой ямы.

Только не забывайте про влажность. Из-за нее, для ям нужно покупать не простую ленту с защитой IP20, а модели с повышенным классом влагозащиты.

То же самое относится и к погребу. Вообще использование в таких местах освещения U=12В является единственно правильным решением. Если это будет не лента, а светильник, то его тоже нужно выбирать с влагозащитой. Подробнее

Когда вы определились с источниками света, далее требуется сделать выбор, от чего же они будут получать питание.

Сразу оговоримся, что не будем всерьез рассматривать такие экзотичные виды как солнечные панели, ветрогенераторы или филиппинский фонарь.

Солнечная панель и ветрогенератор

Хотя панели и ветряки уже и не являются особой редкостью в наших магазинах, но мало кто рискнет монтировать солнечную батарею на крыше гаража вдали от своего дома.

Фактор воровства и вандализма здесь никак нельзя игнорировать. Тем более, подобные источники имеют кучу недостатков:

• высокая стоимость

• сложность в подключении. Скорее всего, придется приглашать специалиста.

• покупка дополнительного оборудования – накопительные аккумуляторы

• прямая зависимость от погодных условий

Освещение от филиппинского фонаря

Филиппинский фонарь для наших широт, это вообще редкая экзотика, мало кому знакомая. Достоинство у него одно – абсолютная бесплатность.

Название фонарика пошло из тех мест, где его собственно и изобрели. Кстати там подобным освещением занимается целая волонтерская организация, с весьма говорящим названием – ”Литр света”.

Основано все на преломлении естественного освещения от солнца. Делается такой фонарик из пластиковой бутылки, наполненной водой.

Порядок изготовления следующий:

• бутылка тщательно отмывается до блеска, все этикетки удаляются

• сверху одевается экран прямоугольной формы из нержавейки

• вода в бутылке разбавляется хлоркой или отбеливателем. Эти компоненты нужны, чтобы жидкость не зацветала и не приходилось ее часто менять.

• бутылку нужно наполнить водой на 3см выше самого экрана

• в крыше просверливается отверстие, куда и закрепляется такой светильник

Чтобы не было протечек, все стыки герметизируются силиконом.

Один такой фонарик сопоставим по мощности освещения с 50 ваттной лампочкой накаливания и покрывает площадь до 10м2.

Дабы поднять уровень освещенности, придется смонтировать на крыше несколько таких девайсов.

Однако нужно быть объективным, такой способ освещения больше применим для какого-нибудь сарая с хламом, нежели гаража, где хранится машина стоимостью несколько тысяч долларов. Никто в здравом уме не будет дырявить свою крышу ради бутылки с водой.

Поэтому далее остановимся на более практичных способах освещения.

Электроснабжение от генератора

Один из распространенных случаев гаражного освещения – покупка бензо или дизельгенератора. Здесь можно обойтись моделями самых минимальных мощностей до 1кВт.

Кроме того, при крайней необходимости, от такой электростанции с легкостью подключаются все электроинструменты в гараже – болгарка, дрель, маленький наждак и т.п.

Однако минусов здесь не избежать:

• выхлопные газы

• постоянный шум и тарахтение

• проблемы с запуском в зимнее время

• жалобы соседей, которым все это будет доставлять неудобство

Аккумуляторное освещение

Отсеяв оригинальные и малоприменимые варианты, обратимся к наиболее востребованному источнику питания для освещения в гараже. Таковым, по прежнему остается автомобильный аккумулятор на 12В. Емкость подойдет самая обычная – 55Ач.

Для светодиодных лампочек или лед ленты, одного заряда при щадящем режиме может хватать более чем на 10 часов непрерывной работы и даже больше.

Естественно это должна быть отдельная батарея, а не та, которая используется в вашем авто. После падения напряжения, аккумулятор придется нести домой на подзарядку.

При использовании аккумуляторов всегда следите за напряжением разряда.

Большинство батарей после просадки менее 10-10,5В уже трудно восстановимы для полноценной работы.

Поэтому для контроля всегда ставьте параллельно в цепь питания миниатюрный цифровой вольтметр.

Заказать такой можно здесь.

Также можно воспользоваться и клеммами со встроенным цифровым измерителем напряжения.

Естественно все освещение, хоть оно и на 12В, нужно будет подключать через аппараты защиты – автоматические выключатели 5-10А.

Наиболее эффективно такая подсветка организуется на основе светодиодных лент.

Вот хорошее видео о том, как мужчина собрал почти полноценное освещение в своем загородном доме с помощью светодиодной ленты и АКБ, и пользовался им несколько месяцев.

Некоторые собирают подобные схемы на основе аккумулятора и инвертора. Но зачем тратить изначальную энергию еще и на работу преобразователя?

Когда у вас уже есть лампочки или Led лента на 12В, то гораздо проще и дешевле сразу их и подключать от этого напряжения.

Если вам нужно подсветить не весь гараж, а только отдельные зоны, то с этим могут справиться обычные литий-ионные батарейки. Даже аккумулятор покупать не придется.

Как собрать такую конструкцию и на какое время хватит этой подсветки можно узнать из статьи ниже.

У кого нет желания аккуратно делать схему, укладывать провода, могут вообще все гаражное освещение собрать буквально “на коленке”.

Берете б/у аккумулятор от ИБП. На толстой картонке монтируете минивольтметр и кнопку вкл/выкл.

После чего подключаете от этой конструкции светодиодные полоски – дневные ходовые огни. Такая конструкция особенно оправдана в погребах и небольших помещениях.

Использовать нужно именно ходовые огни, потому что они изначально водонепроницаемы. Все контакты и места соединения желательно заизолировать.

Вот видео, как собрать такое освещение за несколько минут.

Лампочка со встроенным аккумулятором

Ну а самым простым вариантом, будет использование светодиодных лампочек со встроенным аккумулятором.

Развешиваете патроны в местах, где вам нужно получить больше света. Вкручиваете в них лампы и все.

Никаких проводов, контроля уровня напряжения, аппаратов защиты и т.д. Одна такая лампочка может проработать до 12 часов. Выдаваемый световой поток до 500Лм.

После чего, выкручиваете ее и везете домой. Там, опять вкрутив в патрон, находящийся под напряжением 220В подзаряжаете.

Стоимость такого освещения будет самой экономной.

Как провести подземную проводку до гаража

Описание проекта

Навык

5 из 5 Жесткий Требуется лицензированный электрик для завершения окончательных подключений.

Стоимость

От 300 до 500 долларов в среднем

Расчетное время

От 4 до 6 часов

В этом видео электрик Скотт Кэрон показывает домовладельцу, как подвести электроэнергию в отдельно стоящий гараж.

Шагов:

1. Позвоните в местную коммунальную компанию и попросите их проверить, нет ли под землей труб или проводов.

2. Арендуйте землеройную машину на газе и выкопайте траншею глубиной не менее 12 дюймов от дома до гаража.

3. Просверлите отверстие диаметром 1,5 дюйма в стене дома и в подвал с помощью дрели и кольцевой пилы. Расположите отверстие прямо над концом траншеи.

4. Отрежьте кусок пластикового трубопровода диаметром ¾ дюйма от дна траншеи до отверстия в стене дома.

5. При необходимости используйте пропановую тепловую пушку, чтобы согнуть кабелепровод, чтобы он соответствовал фундаменту.

6. Присоедините пластиковый корпус выпускного отверстия кабелепровода к концу кабелепровода.

7. Протолкните отрезок электрического кабеля ультрафильтрации (подземного ввода) в кабелепровод, затем пропустите конец кабеля через отверстие в стене дома.

8. Из подвала протяните кабель до главной электрической панели. Закрепите кабель на подвесных балках скобами.

9. Выйдите на улицу и проложите кабель в траншею, проложив его до гаража.

10. В гараже повторите шаги с 3 по 7, чтобы установить пластиковый кабелепровод и кабель.

11. После подачи кабеля в гараж прикрутите корпус отвода кабелепровода к внешней стене гаража. Другой корпус кабелепровода прикрутите к стене дома.

12. Нанесите акрилово-латексный герметик для наружного применения вокруг корпуса выпускного отверстия кабелепровода для герметизации воды.

13.Покройте кабель примерно 2-дюймовым слоем песка, затем наложите на песок по всей траншее предупреждающую ленту.

14. Засыпьте траншею вынутым грунтом.

15. Поручите квалифицированному электрику выполнить окончательное подключение проводов в гараже и к главной электрической панели.

Электроснабжение отдельно стоящего дома

Часть 2

Большинству людей требуется электричество во всех зданиях в их собственности, и если это здание физически не подключено к дому, вам нужно будет подавать электроэнергию от дома к хозяйственной постройке.На рис. 1а показан отдельно стоящий гараж с подземной электросетью, как минимум, обеспечивающей наружное освещение.

Рисунок 1а – Частный гараж с подземным электроснабжением

У вас есть 2 доступных способа подачи электроэнергии в здание, которое отделено от вашей домашней электросети.

1. Подземная электрическая служба
2. Верхняя электрическая служба

Если вам потребуется более одной цепи, используя любой из этих методов, я рекомендую добавить дополнительную панель во флигеле для распределения энергии.Альтернативой является прокладка многочисленных цепей электропитания от дома до пристройки. Помощь в определении необходимого количества контуров для вашей хозяйственной постройки.

1. Подземная электрическая служба:

Под землей, безусловно, мой предпочтительный метод выполнения любых электрических требований на участке. Это эстетически приятнее, безопаснее и выдержит даже самые сильные штормы.

Хотя производители сейчас производят большое количество кабелей для прямой прокладки, я считаю, что будет намного лучше, если вы проведете электрический кабель в кабелепроводе, как показано на рисунке 1.Кабелепровод не только защищает кабель от повреждений камнями и камнями, но и обеспечивает защиту, если вы решите посадить дерево поверх трассы кабеля. Кабельный канал также предоставляет вам удобную возможность повысить уровень обслуживания до флигеля, если в будущем вам потребуется дополнительная мощность.

Рисунок 1 – Вход в подземный водовод в стене дома

Если вы добавляете только одну цепь – 120 В переменного тока, вам потребуется проложить три провода: черный (горячий), белый (нейтраль), зеленый или неизолированная медь (земля).

Если вы добавляете вспомогательную панель, вам потребуется проложить четыре провода: черный (горячий), красный (горячий), белый (нейтраль), зеленый или неизолированная медь (заземление). Фактически, все провода могут быть черного цвета, но концы (оба конца) должны быть обозначены цветной лентой, чтобы другие, кто может работать с проводкой, знали, какие провода куда идут.

Размер кабелепровода зависит от размера проводов. Чем больше канал, тем легче протянуть через него провода.Как показывает практика, диаметр пучка проводов или кабеля не должен превышать 60% диаметра кабелепровода. Если диаметр жгута провода или кабеля составляет 1/2 дюйма, вам следует использовать кабелепровод диаметром не менее 1 дюйма.

Снаружи от зданий трубопровод следует прокладывать в траншее глубиной не менее 18 дюймов. Если в земле много камней и камней, целесообразно положить основание из песка толщиной 2 дюйма, проложить канал и затем засыпать 2 дюйма песком, а затем засыпать землей. Если грунт без камней и камней, песок не нужен.

Проложите кабелепровод как можно прямее. Чем прямее канал, тем легче протянуть через него кабель или провода. Если необходимы изгибы, используйте развертки, а не острые углы в 90 градусов.

Лучше всего входить в здание выше уровня земли или выходить из него, как показано на Рисунке 1. Если вы строите новую пристройку, то трубопровод может входить в новое здание через пол, а не снаружи, как показано на Рисунке 2 .Проложите кабелепровод перед заливкой бетонного пола, не забудьте обмотать открытый конец трубопровода изолентой, чтобы предотвратить попадание бетона в трубопровод

Рисунок 2 – Ввод кабелепровода через бетонный пол

Несмотря на то, что кабель или провод проложены в кабелепроводе, вы все равно должны приобретать продукт, предназначенный для использования вне помещений. Лучше всего купить провод в оптовой сети распределения электроэнергии, чтобы гарантировать, что вы получите правильный продукт.

Продолжение……..

Электрика – Электропроводка в отдельно стоящий гараж

Если вы не планируете устанавливать электрическую панель в гараже, установка довольно проста. Вы можете относиться к гаражной цепи, как и к любой другой ответвленной цепи. Если вы все же планируете установить панель в гараже, следующая информация не для вас.

Вы установите выключатель на 20 ампер в панели в доме. Оттуда вы можете пройти прямо в кабелепровод или проложить любой другой одобренный кабель.Судя по вопросу, похоже, вы хотите использовать кабель с неметаллической оболочкой от панели, и это нормально. Вы подключите кабель 12/2 к заземляющему кабелю NM в панели и проведете его к распределительной коробке рядом с местом, где кабелепровод будет выходить из дома.

Затем вы проведете трубопровод от этой распределительной коробки, снаружи, под землей, затем вверх и в гараж, заканчиваясь у другой распределительной коробки. Убедитесь, что вы устанавливаете расширительные фитинги там, где это необходимо, особенно если вы входите в здания над землей.

Затем вы протянете три провода THWN 12 AWG через кабелепровод. Подключите провода от кабеля NM к проводам THWN в распределительной коробке в доме.

Наконец, вы пропустите кабель от распределительной коробки к розеткам в гараже.

Национальный электротехнический кодекс

позволяет без особых проблем снабжать гараж одно- или многопроволочной ответвленной цепью. Если вы не планируете использовать много энергии и не возражаете, чтобы свет и розетки были в одной цепи.Вы можете просто проехать одну цепь в гараж и привести все в действие. Однако, если вы хотите отделить осветительную нагрузку от нагрузки розеток, вы можете без особых усилий установить многопроводную ответвленную цепь.

Если вы решите установить многопроволочную разветвленную цепь, вам придется установить двухполюсный выключатель вместо однополюсного. Для этого на панели должны быть открыты два слота. Вам также придется установить дополнительный проводник, поэтому вам придется использовать кабель 12/3 нм и протянуть дополнительный провод через кабелепровод.

Независимо от того, решите ли вы установить однопроводную или многопроволочную разветвленную цепь, вам потребуется использовать кабелепровод диаметром не менее 1/2 дюйма, если вы используете PVC по спецификации 80. Согласно таблице 5 главы 9 Национального электротехнического кодекса каждый проводник THWN сечением 12 AWG имеет приблизительную площадь 0,0133 дюйма². В таблице 4 той же главы указано, что поливинилхлоридный ПВХ сортамент 80 1/2 дюйма имеет общую внутреннюю площадь 0,217 дюйма². Однако, поскольку в кабелепроводе более двух проводов, его можно заполнить только на 40%.

0.0133 дюйма² * 3 проводника = 0,0399 дюйма²
0,217 дюйма² * 0,40 = 0,0868 дюйма²

Три проводника THWN 12 AWG займут 0,0399 кв. Дюйма, в то время как 40% общей внутренней площади 1/2 “ПВХ сортамента 80 составляет 0,0868 кв. Дюйма. Таким образом, не возникнет проблем с проведением трех проводов через кабелепровод.

0,0133 дюйма² * 4 проводника = 0,0532 дюйма²

Даже если вы решите использовать многопроволочную разветвленную цепь, у вас все равно будет достаточно места в кабелепроводе 1/2 дюйма.

В соответствии с таблицей 300.5 Национального электротехнического кодекса, неметаллические кабельные каналы для прямого заглубления, не заключенные в бетон или другие кабельные каналы, должны иметь минимальное покрытие 18 дюймов (450 мм). Однако, если это жилая ответвленная цепь, напряжение 120 В или менее , С защитой от GFCI, с защитой от перегрузки по току 20 ампер или меньше, он может иметь минимальное покрытие 12 дюймов.

Итак, если вы устанавливаете одну ответвленную цепь для питания гаража, вы можете установить прерыватель GFCI, и вам нужно будет только проложить 12-дюймовый кабелепровод.В противном случае вам придется закопать водовод 18 “.

ПРИМЕЧАНИЕ: Минимальное покрытие основано на том, что кабелепровод проходит только под травой и грязью. Минимальное покрытие может быть разным, если проложено под бетоном, пешеходными дорожками, улицами, парковками и т. Д.

Поскольку вы будете устанавливать только однопроводную или многопроволочную ответвленную цепь, вам потребуется проложить только заземляющий провод соответствующего размера вместе с токоведущими проводниками (250,32 (A) Пример 1). Вы продлите этот заземляющий провод до каждой розетки и подключите к нему любые устройства.Других требований к заземлению или соединению нет, пока нет металлических путей, соединяющих две конструкции.

Как указывает Спиди Пити, вам также понадобятся средства отключения внутри или снаружи здания, рядом с входом в цепь (225,31, 225,32). Средство отключения – это просто любой одобренный метод отключения всех незаземленных проводов. Это могут быть простые мгновенные переключатели, выдвижной разъединитель, предохранительный выключатель и т. Д.

После того, как вы снабдите гараж электроэнергией, вам также нужно будет установить несколько необходимых розеток.Сначала вам понадобится как минимум одна розетка (210,52 (G) (1)), которая должна быть защищена GFCI (210,8 (A) (2)). Вам также необходимо установить одну осветительную розетку с переключателем внутри (210,70 (A) (2) (a)) и одну осветительную розетку с переключателем снаружи, чтобы обеспечить освещение для входа / выхода (210,70 (A) (2 ) (б)).

---

^{Гараж питания с одной ответвленной цепью}

^{Гараж электроснабжения многопроволочной ответвленной цепи}

• Этот ответ основан на Национальном электротехническом кодексе 2014 г. и может быть неприменим к областям, которые не соответствуют требованиям NEC.

электрическая – подача напряжения 240 В в отдельный гараж для электромобиля

Во-первых, использование любого типа кабеля NM снаружи – это , о котором не может быть и речи . Не могу это сделать; это не с мокрым рейтингом . Если вы хотите прокладывать кабель напрямую, используйте УФ или другие типы; однако вы хотите работать в канале . Прокладка кабеля в кабелепроводе – это даже не сумасшедший , по причинам, давайте оставим другой вопрос / ответ. Итак, , давайте armwave , что вы будете использовать отдельные провода.К счастью, почти все они имеют двойной рейтинг сухой / влажный (THHN / THWN-2, W – мокрый).

Трубопровод

По этой причине важно, чтобы канал был либо а) непрерывным от панели до места назначения; или b) останавливается у большой распределительной коробки, чтобы выполнить сращивание THWN-2 с кабелем.

При прокладке кабелепровода не допускайте изгиба абсолютного минимума между точками доступа; используйте корпуса кабелепровода в углах для облегчения доступа. Вы видите тело канала на своем изображении, но вы не можете использовать его, потому что в нем есть служебные провода.

Если вы готовы обменять «возможность траншеи с помощью садового шпателя» на «убийственную цену за фут», рассмотрите жесткий кабелепровод или канал IMC, для которого требуется только 6 дюймов покрытия поверх него (12 дюймов покрытие для проезжей части транспортных средств) . Но это примерно 4 доллара за фут за штуку и пару поездок в строительный магазин, чтобы нарезать трубу. Плюс: это надежный путь заземления, поэтому на один провод меньше.

Для кабелепровода из ПВХ вам не нужно использовать Таблицу 80, и у вас должно быть 18 дюймов покрытия поверх него, так что траншеите до 20 дюймов.

Провода

Я собираюсь перечислить провода по цене за 100 футов, так как ваше расстояние примерно такое. Я получаю эти цены на wireandcablesyourway.com. Все или THWN-2 или XHHW.

  1 x # 8, заземление без покрытия 37 $
 3 медных проводника # 6 $ 57 x 3, макс.60 А ИЛИ ...
 Алюминиевый провод 3 x # 4 $ 26 x 3, макс.60 А ИЛИ ...
 3 x # 2 алюминиевый провод 35 x 3 долл. США, макс. Ток 80 A ИЛИ ...
 Алюминиевый провод 3 x # 1 $ 52 x 3, макс.
 2 медных проводника # 10, 30 x 2, 20 А


Помимо того, что алюминий дешевле, чем вдвое дешевле, одна из причин его использования заключается в том, что размер вашей проволоки больше, чем №6.На проводах №6 или меньше вы должны использовать фактически белый провод для нейтрали, что может сделать покупку проводов более дорогой. № 4 и выше, вы можете пометить его изолентой. Купите 5 упаковок красной / белой / зеленой / синей / желтой изоленты за 4 доллара.

Цепь 20A / 120V – настоящая проблема. Из-за расстояния вам нужно увеличить размер проводов до №10, иначе у вас будет тревожное падение напряжения. Теперь давайте посчитаем это. Два проводника стоят 60 долларов. Она вам не понадобится, если вы получите субпанель. Вполне респектабельная субпанель на 16 мест можно купить за 70 долларов.Если вы спросите меня, это не проблема.

• С фидером №6 можно удобно использовать кабелепровод диаметром 1 дюйм.
• С фидером №4 вы можете использовать только 1-дюймовый кабелепровод, если вы опустите контур 20А, и это будет сложно.
• С фидером №1 вы можете использовать только кабелепровод 1-1 / 4 дюйма, если вы опустите цепь 20А, и это будет сложно.

Заземляющий провод, предположительно медный № 8, можно использовать совместно между фидером и цепью 20 А.

Подпанель

Здесь мы большие сторонники огромных субпанелей. При покупке панели стоимость дополнительных мест очень низкая. После того, как вы поместили его и пожалеет, что получил слишком маленькую панель, это очень сложно и дорого. Лучше отказаться от пиццы и получить панель побольше: 16, даже 24. Вы нас потом поблагодарите.

«Цепи» не являются «пробелами». Панель с заявлением «16 цепей» означает панель с 8 ячейками, в которой используются дуплексные / «двойные» выключатели. Это обманчивая реклама, потому что в наши дни большинству схем нужны прерыватели AFCI / GFCI, а они не доступны в двойном исполнении.

Прочие вещи, например Ваша диаграмма

Странный кабель с охватывающими концами на обоих концах, вероятно, «шнур самоубийцы» для запуска генератора. Или я должен сказать «шнур убийства», потому что его план состоял в том, чтобы подключить один конец к генератору, а другой конец к гаражному питанию, чтобы запитать гараж, а затем снова запитать дом. И , может быть, он первым отключает свой главный выключатель и не убивает линейного. (Потому что, когда генератор на 120 В питает обратно полюсный трансформатор 120 / 240-9600 В, напряжение на задней стороне трансформатора, угадайте, какое! 9600 вольт.Так работают трансформаторы.)

Хуже того, это звучит так, будто вместо того, чтобы использовать кабель 120 / 240V / 3, он использовал два отдельных кабеля для обратного питания каждой ноги отдельно. Что за беспорядочная установка. Вот что делают такие дураки. Просто удалите концы вилки с одного конца, чтобы никто не смог ее вставить.

На оставшихся заглубленных кабелях можно выкопать их, чтобы лучше рассмотреть. Если они НМ, вырви их – они разорены. NM не рассчитан на влажность. Если они UF, посмотрите, насколько глубоко они похоронены.Если он <24 дюймов, он слишком мелкий, вырвите его. В противном случае вы можете отсоединить его, протянуть через здание, надеть на него ПВХ-трубопровод Sched. 80 и закопать его (внизу, конечно, локоть), а затем Обеспечить физическую защиту до входа в здание согласно нормам. А потом снова ввести в эксплуатацию. Бесплатный провод 🙂

электрика – Нужна помощь в выборе провода для отдельно стоящего гаража

Conduit – ваш друг

Трубопровод дешевый, рытье траншеи дорого , и установка толстого канала в сейчас может сэкономить вам больше траншей позже , если ваши провода окажутся слишком маленькими, а также защитит провод от легких случаев повреждения земляных работ, которые в противном случае заставляют выкопать кабель и заменить его.Итак, я бы сейчас положил толстый (2 дюйма +) ПВХ график 80 в землю, используя сборные конструкции с широким радиусом для горизонтальных переходов в вертикальные.

Жирный алюминий – тоже твой друг

Все плохое, что вы, возможно, слышали об алюминиевой строительной проволоке , не применимы к тому, что вы делаете сейчас. Концевые заделки, с которыми вы работаете (наконечники для установочного винта), намного лучше справляются с работой с алюминиевым проводом, чем винты клеммного типа или задние штыри на розетках и переключателях, алюминиевый провод, который вы покупаете сейчас, изготовлен из другого сплава с улучшенными характеристиками. Алюминиевый провод, из-за которого алюминий плохо себя зарекомендовал, и сами шины и наконечники на ваших выключателях и панелях, скорее всего, тоже сделаны из алюминия.

Итак, с учетом сказанного, я бы использовал алюминиевый провод 2AWG, рассчитанный на влажную среду (THWN или XHHW-2) как для горячей, так и для нейтрали с 8AWG или 6AWG (8AWG работает, 6AWG может быть более полезным для заземления проводов электродов. хотя) голый медный провод заземления. Это даст вам 70А в гараже, не приближаясь к заполнению 2-дюймового трубопровода.

Большие (по размеру слота) субпанели – тоже вам друзья

Кроме того, для этого вам понадобится вспомогательная панель в гараже, и, опять же, экономить сейчас на копейки и фунт глупо из-за трудозатрат на переделку вещей в будущем.Я бы на минимальном уровне поставил небольшую панель на 20 или 24 слота, 100А в качестве вспомогательной панели гаража – если вы можете позволить себе что-то с большим количеством слотов в ней, сделайте это , так как часто вы можете получить комплекты с панель, главный выключатель и несколько выключателей ответвления на 15 и 20 А. Кстати, не беспокойтесь о допустимой нагрузке на главный выключатель на вспомогательной панели, поскольку он служит только для отключения – автоматический выключатель фидера на 70 А на главной панели обеспечивает защиту от перегрузки по току.

Не менее

При этом вы захотите использовать динамометрический ключ на дюйм-фунт или динамометрическую отвертку (в зависимости от указанного крутящего момента), чтобы затянуть все выступы прерывателя и панели в соответствии со спецификацией при этом – NEC 2017 года фактически требует использования откалиброванного крутящего момента. инструментов в 110.14 (D), и в любом случае рекомендуется сделать надежное соединение, особенно на алюминиевых проводах.

электрика – Электромонтаж металлического отдельно стоящего гаража?

Я должен сказать следующее: Будьте осторожны, , , переходя к определенному способу подключения только потому, что вы знакомы с ним и привыкли к нему. Подумайте, что и где вы подключаете, и будьте готовы расширить свой набор навыков.

Пример: вы пробуете идею кабелепровода, но хотите остаться со знакомым кабелем NM.Большинство новичков сначала так думают. Но это дает очень трудный кабель для протягивания, без какой-либо пользы от этого.

1а. Можете ли вы запустить ЯМ без защиты в этой структуре?

Первая проблема, которую я вижу, – это правило, согласно которому для кабеля NM необходимы защитные пластины, если он находится в пределах 1-1 / 2 дюйма от поверхности стены. Romex, вставленный в пазы сайдинга, будет уязвим для того, чтобы кто-то забил или вкрутил его снаружи здания. Кроме того, если ваша фанера не смещена внутрь металлического каркаса, вам понадобятся защитные пластины и внутри.

Я считаю, что трубопровод из ПВХ бесполезен с точки зрения защиты ногтей, и я привык работать с металлическим кабелепроводом EMT, который компактен, а по своей сути обеспечивает защиту ногтей, не говоря уже о заземлении, если используется в качестве метода проводки. Вам придется это проверить, но похоже, что канал ЕМТ 1/2 дюйма может пройти через канавку между сайдингом и каркасом.

1б. Могу ли я использовать металлическую конструкцию здания в качестве кабелепровода / канала?

Оборудование, включая кабелепроводы / кабельные каналы, должно быть одобрено.NEC 110.2. Можно с уверенностью сказать, что если дорожка качения внесена в список UL, инспектор одобрит ее. В противном случае это остается на усмотрение инспектора. Так что “может быть”, но сначала вы можете проверить.

2. Вам нужно покрыть поверхность стены?

Абсолютно для кабеля Romex (NM / UF), чтобы защитить кабель от повреждений из-за прислоненных к нему предметов и т.п. Вам также понадобится металлическая пластина для защиты проволоки или отступ на 1-1 / 2 дюйма от кабеля для защиты от повреждения гвоздями.

Для металлического кабелепровода EMT все готово, дополнительное покрытие стен не требуется. Видишь, почему мне это нравится?

3. Следует ли использовать кабелепровод, какого типа и размера, и кабель в кабелепроводе?

Я бы сделал кабудл в кабелепроводе ЕМТ 1/2 дюйма, если только вы не ожидаете, что где-то будет большая мощность. ЕМТ позволяет использовать провода нормального размера с до 4 цепей на кабелепровод (эквивалент 8, если вы используете многопроволочную ветвь ЕМТ 1/2 дюйма прост в эксплуатации, режет любой ножовкой, снимает заусенцы с помощью многофункционального инструмента для удаления заусенцев, а фитинги очень дешевы.Совместите это с коробками Handy-box за 1 доллар США или коробками 4×4, и это будет легко. Вам понадобится гибочный станок и уметь делать изгибы со смещением, но это довольно просто. Не нужно делать сложные изгибы; вы можете просто отрезать ЕМТ в этом месте и получить соединитель.

Что касается провода в кабелепроводе, это зависит. Если вы полностью соедините систему металлическими коробками и заземление будет непрерывным, то я бы проложил многожильный провод THHN, его неоправданно легко вытащить, и 2 провода – все, что вам нужно.Соедините ваши розетки сплошным проводом; Комбинировать сплошной + многожильный на гайке провода легко, но посадить многожильный на винт розетки сложно. Земля находится в канале (а также в местах, где она крепится к зданию). Если вы используете ЕМТ только в качестве защиты от повреждений и планируете выйти из ЕМТ и проложить местами голый незащищенный кабель, то вам необходимо проложить кабель NM. Однако внутренний диаметр кабелепровода должен составлять 138% ширины кабеля в широком измерении, и 2 кабеля в 1 кабелепроводе не допускаются.(ну, размер кабелепровода был бы недопустимым).

4. Нужен ли для субпанели заземляющий стержень?

Для дополнительной панели требуется соответствующий заземляющий проводник электрода в соответствии с Кодексом. Это необходимо для заземления Ufer, залитого в бетон, металлической водопроводной трубы или двух заземляющих стержней, расположенных на расстоянии не менее 6 футов, если один из них не пройдет испытание, которое может выполнить только электрик.

5. Прерыватель GFCI против приема GFCI?

Шесть из одного, полдюжины другого, если честно. Помимо цены, конечно. С GFCI мы обычно не заботимся о защите проводки в стенах. Этим занимается AFCI, и он должен быть у выключателя, если только путь к первому приемнику не является металлическим трубопроводом.

Советы по электромонтажу отдельно стоящего гаража | 2020

Вот уже 7 лет, как я обходился без электричества, сбегал в свой гараж – Хотел бы я, чтобы так долго не ждал .

Когда мы впервые переехали в наш дом недалеко от Гарлема и Хиггинса в районе Норвуд-Парк в Чикаго, в подземном гараже шла электроэнергия, которая не была проложена в трубопроводе.Проволока была старой и небезопасной, и ее эффективно удалили, когда мы добавили дорожку для брусчатки.

Семь лет спустя я, наконец, использовал свое ремесло в качестве электрика, чтобы установить электричество в гараже. Позвольте мне рассказать вам, как я это сделал и почему мне хотелось бы сделать это раньше.

С чего начать

Запустить мощность в мой отдельный гараж, даже будучи в торговле, казалось сложной задачей. Я смотрел на тротуар, под который мы должны были залезть, ПЛЮС 30-футовую траншею, которую нужно вырыть, чтобы проложить трубопровод в гараж.Я подумал, что трубопровод должен быть под землей, но я не люблю копать, даже несмотря на то, что у нас в магазине есть траншеекопатель, работающий на газе, который сделает большую часть работы.

Итак, я пошел на компромисс. У нас не было выбора, кроме как пойти под тротуар, поэтому мы разрезали бетонный тротуар достаточно широко, чтобы по нему можно было уложить брусчатку. Канал в бетоне был достаточно большим, чтобы его можно было выкопать тонкой лопатой. Он был как раз подходящего размера для брусчатки, поэтому не было бетона, который нужно было ремонтировать или подбирать.

Мы заложили в канал около семи кирпичей, чтобы перекрыть траншею, сделав ее безопасной и ровной дорожкой. Мы выбрали что-то простое, зная, что в ближайшие несколько лет мы все равно будем рвать бетон, чтобы расширить дорожку для бетонной плитки до той стороны дома, где выходила труба.

Затем, вместо того, чтобы вытаскивать траншеекопатель или рыть траншею вручную, мы на поверхности установили канал на нашем заборе со стороны двора. Этот метод работает очень хорошо и является отличным вариантом , чтобы избежать ремонта газона или риска испортить клумбы или огороды.Это также упрощает будущий ремонт и, что очевидно, позволяет избежать повреждений под землей из-за ландшафтных или садовых проектов.

Результат

Выполняя этот проект, мы смогли добавить в гараж цепи на 3-20 А. Мы использовали одну цепь для включения розеток в гараже, что позволило мне запустить настольную пилу и компрессор для выполнения моих работ по деревообработке.

Вторую цепь мы использовали для включения внутреннего рабочего освещения, а также нового внешнего освещения для нашего внутреннего дворика, а также некоторого охранного освещения.Последняя 20-амперная цепь используется для управления одной внешней розеткой GFCI для питания насоса для бассейна, который будет размещен на нашем патио.

Этот проект был приостановлен на долгое время, и мне жаль, что я не ждал так долго. Мы действительно хотели больше использовать гараж из-за COVID-19 и размещения заказов на жилье. Мы знали, что можем использовать наш задний двор И наш гараж намного больше, чтобы обеспечить больше занятий для всей семьи. Оглядываясь назад, можно сказать, что было бы очень полезно иметь власть раньше и сделать жизнь намного проще раньше, чем позже.

Не ждите!

Если вам нужна помощь с проектом электропроводки в отдельном гараже или с любыми другими электрическими проектами вокруг вашего дома, компания Arnold Electric Services, Inc всегда готова помочь.
