Как подключить телевизор к антенне, кабельному телевидению

Для подключения телевизора к кабельной сети или антенне цифрового телевидения нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой задачи телевизор при приеме аналогового сигнала может работать неустойчиво или с помехами, а цифрового – изображение и звук могут пропадать из-за потерь сигнала в кабеле и местах его соединения.

Преимуществом цифрового телевидения является отсутствие помех на картинке и в звуке. Но если сигнал с большими помехами, то картинка и звук в телевизоре будут периодически пропадать, а если сигнал слабый, то полностью отсутствовать.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных – медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток. Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше.

На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, несильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.

После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.

Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.

Многие не знают, что для придания механической прочности фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу».

На фольгу накручивается F штекер «накрутка на кабель».

Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2–3 мм.

Накручивается до упора вторая половина штекера, и F-штекер готов к работе.

Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо – штекер угловой конструкции.

Различие между двумя описанными штекерами – только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Как установить на антенный кабель штекер старой конструкции

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.

При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.

Далее завинчивается до упора винт крепления центральной жилы антенного кабеля.

Последний шаг – накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Куда вставить антенный кабель в телевизоре

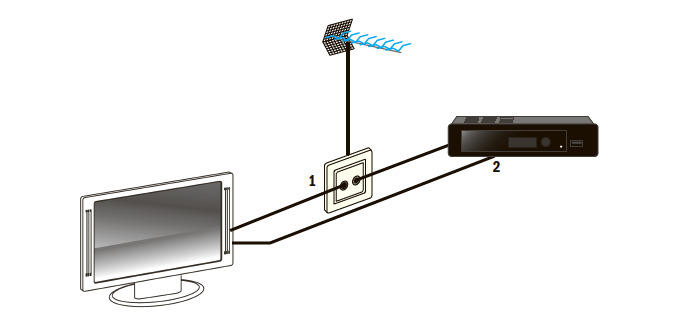

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для подключения антенны: – кабельного (цифрового) телевидения и спутниковой антенны.

Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны цифрового телевидения или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для приема телевизором сигнала с заданного разъема в его Меню нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде разъема.

Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное – не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Как подсоединить антенный кабель к крабу без штекера

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера – простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров

к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

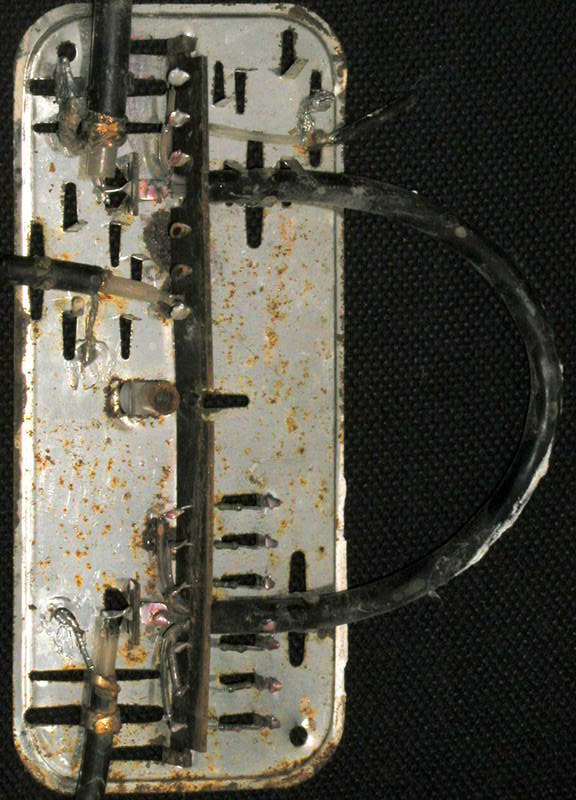

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель

к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй – к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.

Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющей один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант – поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

На фотографии антенный усилитель телевизионного сигнала SWA-555/LUX, который выпускается с разным коэффициентом усиления, от 10 до 15 дБ в метровом диапазоне и от 34 до 43 дБ в дециметровом диапазоне. Как правильно подключить блок питания к телевизионному кабелю для подачи напряжения на антенный телевизионный усилитель, Вы можете узнать на странице сайта «Как антенный телевизионный усилитель подключить к блоку питания».

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами

установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Евгений 14.06.2012

Здравствуйте, у меня такая штука приключилась. Телевизор был подключен к антенне и отлично работал, но понадобилось подключить к ней второй телевизор с помощью краба. В результате первый телевизор показывает только два канала и те с помехами, а второй не показывает вовсе.
Не подскажете в чем может быть проблема? Может краб неисправен, или антенный кабель, он у меня старый совсем оплетка медь.

Александр

Возраст кабеля значения не имеет, хоть 20 лет, если нет физической деформации, то будет служить.
Раз телевизор работал нормально до вмешательства, то вероятнее всего произошло короткое замыкание в разъеме или в местах разделки кабеля. Если вы распаивали штекер, то при перегреве, изоляции центральная жила могла коснуться экрана.
Для поиска короткого замыкания нужно прозвонить мультиметром кабель на предмет КЗ между центральной жилой кабеля и экранирующей оплеткой.

Николай 03. 03.2016

Здравствуйте, Александр Николаевич!
У меня такая проблема, решить не могу. В доме 2 телевизора и надо, чтобы один работал напрямую от антенны, а второй, цифровой, от части сигнала, чтобы не влиял на первый.
Как это сделать?

Александр

Здравствуйте, Николай.
Вам нужно использовать абонентский ответвитель, которые обычно устанавливают в подъездах многоквартирных домов. О работе такого ответвителя написано в статье выше, в подразделе «Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома».

Олег 11.01.2017

Уважаемый Александр Николаевич.
Есть проблема – сделать выключатель телесигнала для того, чтобы внука хоть временно оттаскивать от телевизора.
Сделал пластмассовую коробку, в ней входной и выходной разъемы телевизионного кабеля и посредине тумблер на центральный проводник. При этом все соединения экранировал с помощью фольги. К моему удивлению этот тумблер чуть ухудшает сигнал, но всё же не отключает.
Если возможно напишите свои рекомендации по конструкции этого выключателя.
Заранее благодарю.

Александр

Здравствуйте, Олег.
Телевизионный сигнал высокочастотный и проходит через небольшие зазоры, то есть через расстояние между разорванными контактами.
Попробуйте одновременно с разрывом выключателем центральной жили ее еще со стороны входа в телевизор соединять с экраном, то есть закоротить провода. Возможно поможет.
Это безопасно как для телевизора, так и для разветвителя ТВ сигнала, так что можете, смело экспериментировать.
Для коммутации высокочастотных сигналов в профессиональной аппаратуре используют специальные высокочастотные реле, управляемые постоянным напряжением.

Олег

Закоротил центральную жилу кабеля с экраном со стороны входа телевизора и со стороны антенны одновременно. Пишет на экране телевизора – плохой сигнал, пропал звук, но изображение не исчезло!
Может ещё какие нибудь советы. Был бы очень Вам признательным.
С уважением, Олег.

Александр

В данном случае остается только отсоединять один из разъемов Вашей коробки. Для того, чтобы внук не понял этого, нужно взять отрезок кабеля, надеть на него разъем и подключать его вместо сигнального.

Роман 09.03.2017

Александр, здравствуйте!
Возник такой вопрос. Телевизор не имеет выхода на колонки, они встроенные. Можно ли вскрыть корпус, чтобы подключиться к его динамикам, чтобы подать звуковой сигнал на внешние активные колонки, которые имеют питание от сети 220 В, т.е. с небольшим усилителем?
Спасибо.

Александр

Здравствуйте, Роман.
Входное сопротивление активных колонок (с усилителем) большое и поэтому дополнительной нагрузки, способной перегрузить звуковой усилитель телевизора не возникнет. Следовательно, так подключить активные колонки можно, но нужно соблюдать полярность подключения, чтобы не нарушилась фразировка и учесть, что по одному из входящих проводов правого и левого каналов колонки обычно соединены вместе (экранирующие провода). Динамики в телевизоре обычно тоже имеют общий провод, вот к нему и должен быть подключен общий провод колонок.

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой – гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

• Длина.
• Толщина.
• Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

• Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
• Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
• Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

• Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

• От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
• Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

• Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
• Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
• Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
• Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
• Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
• Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
• При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

• На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

• Определяется нужный кабель, и протягивается до требуемого этажа.
• Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
• В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

• От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

• Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

• Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

• При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Общедомовая антенна: переход на цифровое ТВ

Давно анонсированный переход на цифровое ТВ в России активно внедряется. И у множества пользователей возникает вполне очевидная проблема: как принимать цифровое ТВ, если нет возможности или навыков установить в квартире специальную антенну. К счастью, сегодня обслуживающие компании оснащают дома централизованными приемными устройствами. Но так делают не все, а иногда общедомовая антенна не способна работать с цифровыми каналами.

Как работает телевидение от коллективной антенны

Общая антенна в доме — это явление, которое зародилось еще во времена СССР. Приемное устройство устроено так, чтобы принимать волны метрового диапазона, аналогового вещания. Для цифрового телевидения DVB T2 нужна совершенно другая антенна. Кроме этого, схема разводки сигнала по квартирам подразумевает установку довольно дорогих усилителей с множеством выходом и регулировкой КУ. Поэтому часто услуга пользования цифровым ТВ, которое передает общая антенна в доме, платная. Но начнем обо всем по порядку.

Общедомовая антенна множеством владельцев квартир воспринимается как кабель, входящий через стену из подъезда. При этом:

• пользователь не занимается установкой приемного устройства;
• система коллективного приема телевидения настраивается и монтируется обслуживающей дом компанией;
• подключить цифровое ТВ от общей антенны, просто присоединив кабель к клеммной коробке в подъезде — невозможно.

Правильный порядок действия пользователя, который хочет смотреть каналы в современном формате, начинается с обращения в обслуживающую дом компанию. Необходимо заключить договор на предоставление услуг. Возможно, придется заплатить за прокладку кабеля внутри квартиры.

Вмешательство обслуживающей компании является ключевым. Именно ее специалисты настроят порт на усилителе для отдельно взятой квартиры. Они же при необходимости сделают индивидуальное подключение абонента, если в клеммной коробке не осталось свободных точек для коммутации.

Как подключиться к общедомовой антенне и настроить цифровые каналы

После того, как цифровое телевидение через коллективную антенну заведено в квартиру, абоненту сразу стоит озаботиться разводкой внутренней сети. Ее схема включает делители сигнала и усилители, если это необходимо для обеспечения хорошего уровня в дальних точках подключения. Разводка выглядит так:

• кабель, входящий в квартиру, подключается на вход простейшего сплиттера;
• от двух выходов делителя сигнал поступает на телевизоры в отдельных комнатах;
• к каждому ТВ подводится отдельный кабель.

Делителей в схеме может быть больше одного. Например, два, если требуется подать сигнал в три комнаты квартиры. Сеть нужно спланировать заранее. В этом случае специалисты обслуживающей компании могут настроить оборудование для кабельного телевидения в многоквартирном доме так, чтобы на порт конкретного абонента подавался достаточно высокий сигнал. Это позволит даже при наличии делителей получать отличную картинку на всех подключенных телевизорах.

Чтобы настроить цифровые каналы через общедомовую антенну, пользователю понадобится современный ТВ с тюнером DVB T2 или отдельная приставка для каждого устройства формирования изображения. Как сделать поиск доступных трансляций, лучше узнать в инструкции по эксплуатации установленного оборудования. В общем случае алгоритм выглядит так:

• вызывается экранное меню телевизора;
• необходимо войти в настройки;
• зайти в раздел «Каналы»;
• запустить автоматический поиск и дождаться его окончания.

Важно! После этого почти всегда требуется отсортировать каналы. Дело в том, что цифровое телевидение через коллективную антенну может включать множество платных трансляций.

При желании, если обслуживающая компания предоставляет такую возможность, можно за отдельную плату оформить на них подписку. При этом стоит помнить, что на практике набор платных каналов достаточно скуден. В отличие от предложений провайдеров кабельного телевидения, где есть множество пакетов и тематических подборок. Но если от домовой антенны планируется получать только 20 бесплатных федеральных каналов, нужно провести поиск и удалить лишние программы из списка.

Почему не ловятся бесплатные каналы от общей антенны

Теоретически подключить и настроить цифровые каналы через общедомовую антенну достаточно просто. На практике бывает, что у пользователя в квартире уже есть кабель. После организации внутренней сети, подключения телевизора, приставки абонент обнаруживает, что как таковой цифры DVB T2 у него нет. Это часто бывает в нескольких случаях.

Сеть провайдера кабельного телевидения

Бывает, что в подъезде есть клеммная коробка разводки кабеля телевидения, но поймать с нее каналы в формате DVB T2 не получается. Телевизор пользователя находит множество аналоговых трансляций, несколько радиостанций и сигнал DVB C. Это означает, что дом подключен к одному из провайдеров кабельного телевидения.

Важно! Если в подъезде вместо обычной домовой антенны проведено кабельное ТВ, сделать с этим ничего не получится. На телевизоре пользователя находится множество каналов, но они все кодированные. Бесплатных может не быть совсем.

Чтобы пользоваться кабельным телевидением, придется заключить договор с провайдером. Обойтись без этого не получится. Даже если человека, подключившегося к коробке в подъезде, устраивает доступный набор каналов, он не сможет им пользоваться. Специалисты провайдера кабельного ТВ периодически проверяют состояние подключений и просто отрежут несанкционированную врезку.

Договор с поставщиком услуг КТВ может означать две неприятности:

• необходимость покупать достаточно дорогой пакет основных каналов;
• приобретать или брать в аренду приставку, работающую со смарт картой для декодирования потока.

После того, как автоматический поиск каналов на телевизоре или тюнере будет завершен, узнать название провайдера кабельного ТВ не составит труда. Обычно оно указывается непосредственно в наименовании трансляции. В эту компанию и нужно обращаться для получения достаточного количества сведений для принятия решения о подключении услуг или отказе от такого шага.

Очень старая общедомовая антенна

В современных новостройках обслуживающие компании устанавливают цифровые антенны или сразу прокладывают сеть провайдера кабельного телевидения. В старых зданиях такой роскоши нет. Установленная на крыше антенна просто физически не может принимать цифровые трансляции в дециметровом диапазоне волн.

Что делать, если хочется только DVB T2

В перечисленных выше случаях пользователь попадает в неприятную ситуацию. Он не может получить оптимальные условия и вынужден соглашаться с ограничениями или платить за кабельное ТВ.

Но есть альтернатива. Антенну для индивидуального приема цифрового ТВ можно установить на балконе, возле окна, на крыше. Даже внутри квартиры, если она находится недалеко от базовой станции. Главное — правильно подобрать устройство. Антенна DVB T2 окупится достаточно быстро. Она позволит принимать минимум 20 бесплатных каналов в крупных городах и около 10 в удаленных регионах с неразвитой инфраструктурой базовых станций.

Схема подключения эфирного телевидения в высотных домах





К коллективным эфирным телевизионным относятся антенны, которые служат для подключения независимых друг от друга абонентов, например, в подъезде жилого дома. Так как требования к качеству изображения у людей разные, то коллективные антенны должны соответствовать высоким стандартам качества, чтобы удовлетворить всех абонентов.



Краткое содержание статьи
1. Подбор оборудования для коллективных антенн.
а) Какие антенны выбрать: всеволновую или диапазонные?
б) Какие усилители надо использовать для коллективных антенн?
в) Как правильно подобрать линейку ответвителей и делителей для равномерного распределения сигнала абонентам?
2. Рекомендации монтажникам по подбору оборудования и его монтажу.
3. Вариант подключения элементов разводки для семнадцатиэтажного дома.
4. Особенности выбора и разводки коаксиального кабеля по дому.



Оборудование для коллективных антенн в высотных домах

Для формирования качественного изображения подходят не все имеющиеся на рынке антенны, например, всем известные бытовые антенны “Дельта” для этой цели не подходят.
Коллективные антенны должны иметь узкую диаграмму направленности и высокий коэффициент усиления, эти качества антенн позволят получить оптимальное соотношение сигнал/шум и максимальное ослабление помех. Лучший результат по качеству сигнала можно получить при использовании диапазонных антенн, но в некоторых случаях, вблизи от телецентра, хороший результат может быть получен и с всеволновыми антеннами, например, РЭМО Р14.
Устанавливать антенны следует только в зоне уверенного приёма, установка антенны в зоне радиотени, для приёма отражённого сигнала и за зоной уверенного приёма – это радиолюбительство для любознательных, профессионалам результат заранее известен. Если уровень полезного сигнала сравним с уровнем шумов, то никакие усилители не помогут.
Диапазонные антенны надо располагать на расстоянии не ближе чем 0.6м друг от друга, чтобы минимизировать взаимное влияние на диаграммы направленности.

Технически грамотный выбор оборудование для коллективных антенн позволит раздать всем абонентам оптимальный по мощности и одинаковый по уровню телевизионный сигнал.
Схемы подключения эфирного телевидения в многоквартирном высотном доме от подключений в коттеджах, домах отдыха и т.п., обычно отличаются только количеством абонентов и наличием дополнительных домовых усилителей.
Рассмотрим варианты подключения 70 – 100 квартир.

Эфирное телевидение в высотных домах лучше всего разводить с помощью ответвителей, чтобы добиться меньшего затухания сигнала, чем при использовании сплиттеров. На практике чаще всего применяются комбинированные схемы с использованием ответвителей и делителей (сплиттеров).
В зависимости от условий приема для коллективной антенны устанавливается антенный усилитель.
Антенный усилитель служит для увеличения мощности полезного сигнала на фоне шумов и применяется при недостаточном уровне телевизионного сигнала. Наиболее универсальным является трёхполосный антенный усилитель (мультибенд), с регулировкой усиления в каждой из полос. Трехполосные усилители используются совместно с диапазонными антеннами. Монтируются усилитель рядом с антенной, чтобы получить максимальное соотношение сигнал/шум.
В зоне уверенного приёма, при высоком уровне сигнала, достаточно будет использование домового трёхдиапазонного усилителя – мультибенда с регулировкой усиления в каждом частотном диапазоне.
При формировании схемы подключения коллективной антенны необходимо подобрать линейку ответвителей так, чтобы разброс уровня сигнала на входе подключаемых телевизоров был не более чем 8 – 10 децибел. При расчете линейки ответвителей надо учитывать их проходное затухание, затухание в кабеле и затухание на ответвление! Усилители необходимо подобрать по коэффициенту усиления и мощности сигнала на выходе. Схема подключения должна обеспечить уровень сигнала на входе телевизоров в диапазоне 64 – 83 Дб.



Мы подбираем оборудование и аналоги, а также предлагаем технические решения коллективных систем!



Монтажникам телевизионного оборудования в многоэтажных домах!
1. На многоэтажные дома лучше всего устанавливать диапазонные антенны, с ними легче выравнивать уровень сигнала во всем диапазоне принимаемых частот.
2. Для монтажа необходимо использовать профессиональные ответвители и делители. На дешевом китайском оборудовании невозможно выровнять уровень сигнала по этажам и квартирам!!!
3. В качестве кабеля в стояках домов надо использовать RG6. Кабель RG 11 имеет меньшее затухание, но его целесообразно применять в высотных домах “небоскребах”, важнее иметь хорошую экранировку, чтобы уменьшить уровень шума, а затухание в кабеле можно компенсировать с помощью усилителей. Телевизионный кабель должен быть высокого качества, иначе невозможно будет выровнять сигнал по этажам и квартирам!!!
Несколько десятков, а иногда и сотен метров вертикально проложенного кабеля являются хорошей антенной для приема различного рода помех. Поэтому кабель для стояков должен иметь высокую степень экранировки, например, как CommScope F6TSV WHT (CCS/FPE/AL фольга+AL оплетка 60%+Alфольга/ PVC/865/max.20.01, экранирование 110 – 115дБ, бухты по 305м).
4. Если антенны или усилители используются одновременно на несколько подъездов, тогда необходимо установить изоляторы земли, чтобы исключить протекание электрического тока по оплеткам кабеля.
5. Антенную мачту надо подключить к контуру заземления дома, а на входе усилителей установить грозозащиту.



В качестве примера на Рис.1. представляем схему подключения антенного оборудования для 17-ти этажного дома, по четыре квартиры на этаже







Рис.1. Схема подключения антенного оборудования для 17-ти этажного дома, по четыре квартиры на этаже



Разводка телевизионного коаксиального кабеля в многоквартирном доме

Телевизионный коаксиальный кабель это не сетевой провод с двумя токопроводящими жилами, а линия с распределёнными параметрами, основными характеристиками которой являются: волновое сопротивление, коэффициент укорочения длины волны и погонное затухание. Эти параметры дают практически полное представление об электрических параметрах линии. Разводить такой кабель надо аккуратно, чтобы избегать изломов при загибе кабеля. Вспененный полимер, который отделяет центральную жилу от оплетки, определяет размер зазора между жилой и оплёткой и, соответственно, волновые параметры кабеля, при изломе параметры кабеля изменяются со всеми вытекающими отрицательными последствиями. Важно сохранять целостность внешней оплётки кабеля, повреждённая оплётка может “насосать” влагу, которая отрицательно скажется на параметрах кабеля, кроме этого влага подвергает кабель коррозии и, распространяясь под оплёткой, проникает в электронное устройство, подключенное к кабелю, и выводит его из строя. Чтобы было меньше проблем, для разводки надо использовать фирменный кабель.

Аналоговое ТВ | Москва | Ростелеком

Услуги по прокладке телевизионного кабеля в помещении заказчика

Если у Вас нет сигнала или он плохого качества, мы готовы помочь Вам в устранении этой проблемы. Специалисты нашей Компании окажут квалифицированную консультацию, приедут к Вам домой, осуществят прокладку или обновление распределительных сетей, а также при необходимости настроят телевизор.

На основании полученной заявки оператор по телефону в течение 3 календарных дней согласует с Вами дату, время и приблизительную стоимость услуг.

*В указанное в заявке время к Вам приедет наш специалист, определит объем работ и точную стоимость оказываемых услуг. Оплата производится на месте по прейскуранту, после чего выдается копия квитанции.

*Монтаж выполняется с использованием материалов и оборудования нашей Компании.

*В случае использования материалов и оборудования Заказчика, Компания не несет ответственности за ненадлежащее функционирование и качество получаемых посредством этого оборудования и материалов услуг. Гарантия на оборудование и материалы не распространяется.

*Заказчик самостоятельно определяет места сверления отверстий в стенах и перекрытиях для прокладки кабеля, осуществляет при необходимости перестановку мебели, предоставляет лестницу (стремянку) и возможность подключения рабочего инструмента и оборудования к сети электропитания.

*После оказания и оплаты услуг в течение 5 календарных дней наша Диспетчерская служба вправе произвести выборочный обзвон с целью определения качества оказанных услуг.

*Гарантийный срок на оказанные услуги и ее составляющие — 6 месяцев с даты подписания заказчиком и специалистом Компании заказ-наряда.

*Прием заявок на ремонт по телефону: 8 800 100 98 34.

*Время выезда специалиста Компании и выполнения ремонта определяется по согласованию с заказчиком.

Каковы преимущества кабельного ТВ от «Антенна-Сервис»?

Воспользовавшись пакетами наших услуг, вы получаете большое количество каналов кабельного телевидения по доступной цене. Отныне такая проблема, как «нечего посмотреть по телевизору» будет для Вас решена.

Читать далее

К вашим услугам – более 60 ТВ-каналов аналоговых и более 160 цифровых, каждый из которых соответствует следующим характеристикам:

• имеет отличное качество изображения и звука. Удовольствие от просмотра любимых телепередач и кинофильмов будет практически одинаковым и у обладателей плазменных панелей, и у владельцев классических телевизоров.
• обладает хорошей защищенностью кабельного сигнала от помех. Это значит, что ни надвигающаяся непогода, ни работающий в соседней квартире перфоратор не испортят картинку, а гроза не повредит телевизор.
• позволяет круглосуточно смотреть кино и передачи, не используя при этом дополнительные средства приема. Никаких «тарелок», кронштейнов, конверторов, ресиверов и прочего оборудования с непонятным названием.

И, пожалуй, самое главное: тарифы на услуги связи от компании «Антенна-Сервис» являются самыми низкими во всем городе Орле.

Почему Вам стоит подключить цифровое ТВ?

Каждому — своё!

Каждый человек найдет для себя среди более 60 предлагаемых нами каналов аналогового и более 160 цифрового ТВ те, которые ему по душе. Наши абоненты могут смотреть передачи кабельного телевидения, ориентированные специально на взрослых и детей, мужчин и женщин, представителей разных профессий.

Читать далее

Никакого раздражения!

Чтобы каждый член вашей семьи смотрел те передачи, которые нравятся только ему, достаточно иметь несколько телевизоров в доме без всякого дополнительного оборудования. При этом качество вещания будет одинаково хорошим, даже если у вас будут работать одновременно три телевизора.

Что входит в стоимость подключения?

Подключение бесплатно!

Компания «Антенна-Сервис» разработала для вас наиболее удобные пакеты услуг, с расценками на них вы можете ознакомиться в соответствующем разделе сайта.

Читать далее

При подключении бесплатно производятся следующие работы:

• прокладка кабеля от распределительной коробки, расположенной на лестничной площадке, до двери вашей квартиры;
• автоматическая настройка телевизора в соответствии с частотным планом вещания;
• Консультация по интересующим Вас вопросам.

За цифровые каналы отдельная плата не взимается!

Кроме того, мы осуществляем обслуживание линии до абонентских распределительных устройств, и при необходимости проводим диагностику неисправностей абсолютно бесплатно.

Что требуется от будущего абонента?

В любое удобное для вас время позвонить по указанным на сайте телефонам. В компании «Антенна-Сервис» функционирует круглосуточное диспетчерское обслуживание абонентов. Мы рады слышать вас в любое время суток!

В чем преимущества кабельного телевидения для корпоративных клиентов?

Если вы хотите, чтобы клиенты вашей компании не скучали, ожидая своей очереди возле того или иного кабинета, то кабельное цифровое ТВ — это то, что вам нужно. Воспользуйтесь предложением от «Антенна-Сервис», чтобы ваши посетители могли приятно провести время, находясь в вашем офисе, магазине или кафе.

Как настроить ТВ-антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже). Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, где подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить ее к стене для питания (или некоторые модели имеют вилку питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна». Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и ваш телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если у вас все еще возникают проблемы, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите свою телевизионную антенну … Чтобы добиться наилучшего приема, нужно много экспериментировать с тем, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, расположения, высоты антенны, а также от того, находится ли она в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для определенного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее возле окна, а затем сканировать каналы, чтобы установить базовую линию. Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами вашего телевизора и запишите их, чтобы получить общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После последнего хода я установил антенну возле окна. Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора.Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf. Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов, как улучшить прием ТВ и увеличить количество каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными комнатными антеннами, довольно мала.Если одна антенна может получить пять каналов, вы не собираетесь внезапно получить 25 каналов с более дорогой антенной. Так что не стоит покупать все более дорогие антенны в надежде решить проблемы с приемом. Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

, если вам интересно, вот как я установил антенну в своей гостиной.

Смотрите, что показывают по телевизору – веб-сайт бесплатного путеводителя по каналам

Хорошо, ваша антенна подключена.Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере. В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Расписание Titan TV

Когда вы щелкнете по нему, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Шаг 1 настройки Titan TV

Затем введите свой почтовый индекс, выберите свой район, установив один из флажков, нажмите «Сохранить», и все готово!

Шаг 2 настройки Titan TV

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид по трансляции!

Как использовать антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну антенну на телевизор (что-то вроде боли), получить усилитель-распределитель для распределения сигнала на каждый телевизор с одной антенны или использовать табло. Подробнее об этих вариантах в этой статье.

Вот несколько усилителей-распределителей на Amazon, которые я рекомендую:

Когда вы совершаете покупку по партнерским ссылкам на этом сайте, я получаю компенсацию от продавца или производителя без каких-либо дополнительных затрат для вас .Я лично тестирую и / или исследую каждый продукт или услугу, прежде чем рекомендовать их. Как партнер Amazon, я зарабатываю на соответствующих покупках. Этот сайт не принадлежит розничным торговцам или производителям.

Обычно вы вводите кабель от антенны во вход этого блока, а затем подключаете несколько коаксиальных кабелей к телевизору. Коробке требуется питание, потому что она усиливает сигнал. Бонус в том, что это улучшает прием, и вы можете получить еще больше каналов, чем раньше!

Теперь не забудьте поставить этот усилитель как можно ближе к антенне.Причина в том, что телевизионный сигнал теряет силу на каждый фут кабеля, через который он проходит. Поэтому лучше усилить его как можно раньше – другими словами, физически близко к антенне, а не на другом конце антенны рядом с телевизором!

Да, я знаю, что гораздо сложнее подключить эту коробку на чердаке или там, где находится ваша антенна, и подавать на нее питание и т. Д., А не рядом с телевизором. Но, если вы хотите ввести как можно больше станций, вам следует держать коробку ближе к антенне.В моих экспериментах даже дополнительные 20 футов кабеля без усилителя, проложенного от вашей антенны, могут привести к потере слабой станции.

Вот почему вам не следует использовать в этом приложении пассивный (не запитанный) сплиттер. В моих экспериментах пассивный разветвитель приведет к потере мощности сигнала и, возможно, к потере более слабых станций.

Попробуйте и сообщите нам свои результаты!

Где разместить и как установить эфирную телевизионную антенну | Видеорегистратор по воздуху (OTA)

15 августа 2018

Наряду с телевизионной антенной, которую вы выбираете, вашим местоположением, избеганием препятствий и помех, следующим важным фактором, влияющим на вашу способность принимать бесплатное эфирное телевидение, является место, где вы размещаете или устанавливаете свою антенну.

Качество приема вашего эфирного сигнала во многом зависит от этого выбора места, поэтому найдите время, чтобы найти лучшее место для установки вашей телевизионной антенны.

На самом деле, идеальное место для вашей антенны в вашем доме может быть не рядом с телевизором, а вместо этого на крыше, за пределами вашего гаража, на чердаке, в окне спальни или на балконе.

(К счастью, есть способы передать сигнал вашей антенны на телевизор, даже если он находится не в той же комнате.Подробнее об этом ниже.)

Итак, при поиске «золотой середины» для приема OTA-телевидения в вашем доме помните следующие соображения:

Рекомендации по размещению ТВ-антенны №1 – высота

Безусловно, наиболее важным фактором для размещения телевизионной антенны является высота. Чем выше антенна находится внутри дома, тем лучше будет прием ТВ.

Лучшее место для наружных телевизионных антенн – на крыше или в гараже.Если ваш чердак доступен, и у вас нет теплового барьера или металлической крыши, вы также можете попробовать установить на чердаке наружную телевизионную антенну.

Если вы не уверены в самостоятельной установке крепления на крыше или чердаке, быстрый поиск в Google поможет вам найти местного специалиста по установке телевизионных антенн.

В качестве альтернативы, балкон или другое открытое пространство может стать отличным местом для установки телевизионной антенны, особенно для тех, кто живет в кондоминиумах или квартирах.

Вы даже можете приобрести кусочки плоского коаксиального кабеля, чтобы упростить прокладку кабеля антенны через окно или дверь.

(Резаки для шнура, живущие в домах, управляемых ассоциациями домовладельцев, советами домовладельцев или недовольными арендодателями, защищены правилами Федеральной комиссии по связи, которые дают вам право на установку телевизионной антенны в «зонах исключительного использования» .)

Комнатные телевизионные антенны легче размещать и устанавливать, и они созданы, чтобы гармонировать с вашим интерьером.

Попробуйте место возле окна или двери патио. Если у вас многоэтажный дом, предпочтительнее окно наверху. Однако избегайте окон и дверей с металлическими сетками или отражающими покрытиями, поскольку они могут блокировать телевизионные сигналы.

Рекомендации по размещению ТВ-антенны №2 – Направление антенны

Антенны эфирного телевидения будут работать лучше всего, когда они обращены к источнику сигналов – вашим местным радиовещательным вышкам.

Выберите окно или место на открытом воздухе с видом на башни, свободное от препятствий.

Всенаправленные или плоские телевизионные антенны не обязательно должны быть направлены дальше этого, но вы можете увидеть незначительные улучшения, поиграв с позиционированием на несколько футов или даже на несколько дюймов. Использование компаса может быть полезным при наведении направленных телевизионных антенн.

Когда вы вносите небольшие корректировки направления, не забудьте использовать опцию «повторное сканирование» на экране настроек вашего телевизора или приложения Tablo, чтобы найти «золотую середину» для самого сильного сигнала для телеканалов, которые вам нужны больше всего.

Рекомендации по размещению телевизионной антенны № 3 – Распределение сигналов телевизионной антенны OTA
Что происходит, когда лучшее место для размещения антенны находится далеко от телевизора (или цифрового видеорегистратора)?

Существует несколько вариантов передачи сигнала телевизионной антенны из точки A в точку B, каждый из которых имеет свои преимущества и недостатки.

Вариант A – Прокладка нового коаксиального кабеля

Да, вы, конечно, можете взять катушку коаксиального кабеля и пропустить ее от антенны к телевизору или видеорегистратору.Однако, если вы не умеете сверлить отверстия в стенах, это может быть в лучшем случае некрасиво, а в худшем – споткнуться.

Кроме того, чем длиннее коаксиальный кабель между ТВ-антенной и тюнером (на телевизоре или в видеорегистраторе Tablo), тем выше вероятность ухудшения сигнала OTA.

Вариант B – повторное использование существующего коаксиального кабеля

Если у вас недавно было спутниковое или кабельное телевидение, вы можете повторно использовать существующую проводку для подключения антенны и телевизора или цифрового видеорегистратора.Однако вы все равно увидите некоторое ухудшение сигнала, особенно если не отключите неиспользуемые конечные точки.

Вариант C – Распределение ТВ-сигналов по вашей сети WiFi

Подключив телевизионную антенну к сетевому тюнеру или OTA DVR, например Tablo, вы можете разместить антенну практически в любом месте дома и использовать домашнюю сеть Wi-Fi для распространения телевизионных сигналов OTA.

Хотя и дороже, чем первые два варианта, сетевое распределение позволяет с помощью одной антенны доставлять видео и аудио на каждый экран в вашем доме, избегая при этом кошмаров с прокладкой кабелей.Это также упрощает добавление услуг, таких как экранный телегид, DVR и потоковое вещание из дома, к сигналу вашей антенны, воспроизводя опыт кабельного или спутникового телевидения без огромных ежемесячных затрат.

Понравилась статья?

Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

Подпишитесь на информационный бюллетень Tablo’s Cord Cutting This Week, чтобы получать последние новости индустрии обрезки шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, доставленные прямо на ваш почтовый ящик!

Лучшая телевизионная антенна для квартир

Помните старые добрые времена, когда все, что вам нужно было сделать, это установить антенну, чтобы принимать десятки телеканалов в прямом эфире без ежемесячной платы?

Вы можете подумать, что эта технология устарела перед лицом потоковых сервисов на основе подписки и кабельных сетей.

Ну, а что, если бы мы сказали вам, что вы все еще можете смотреть свои любимые каналы и шоу по старинке, не выходя из квартиры?

Вы не ослышались! С лучшими телевизионными антеннами для квартир у вас будет доступ к различным телевизионным сетям, таким как NBC, FOX, CBS и т. Д., Без необходимости считать ежемесячные счета.

Мы протестировали разные антенны, чтобы выбрать лучшие варианты, обеспечивающие отличный сигнал и производительность!

Нужно быстрое решение? просто следуйте этой таблице.

Преимущества использования квартирной телевизионной антенны

В настоящее время просмотр телевизора может быть дорогостоящим, так как вам придется ежемесячно пересчитывать огромные суммы денег, чтобы оплачивать счета за кабельное телевидение.

Итак, вы не единственный, кто думает перерезать шнуры. Значит ли это, что вам придется привыкать к просмотру скучных каналов?

Не совсем так, когда доступно множество потрясающих телевизионных антенн, которые отлично справляются с подключением вас к вашим любимым местным телеканалам без каких-либо затрат!

Однако большинство телевизионных антенн необходимо размещать снаружи или на крыше, чтобы получить лучший сигнал.

Итак, что, если вы живете в закрытой городской квартире, где это невозможно? Не волнуйтесь, существует множество высококачественных антенн, разработанных специально для использования в помещениях.

Они компактные, мощные, и вы можете легко установить их в любом месте своей квартиры!

Комнатные антенны будут принимать сигналы с ближайших телебашен и позволяют смотреть видео в HD качестве. Они часто поставляются с усилителями для усиления сигналов, чтобы уменьшить шум и искажения, и все это внутри вашей квартиры! Многие из них могут даже фильтровать частотные помехи.

Поскольку в квартирах есть множество элементов, которые могут влиять на сигналы или мешать им, использование внутренних антенн – лучший способ не отставать от ваших любимых шоу.Они помогут вам сэкономить кучу денег!

Наши 10 лучших телевизионных антенн для квартир в 2021 году

1. Сверхтонкая комнатная антенна HDTV Mediasonic Homeworx HW110AN

Комнатная антенна Mediasonic Homeworx HW110AN – это ультратонкая и легкая антенна, обеспечивающая впечатляющее качество сигнала. Он имеет приличный радиус действия для приема большинства телеканалов и может похвастаться элегантным дизайном, который упрощает установку. Вы получаете все это по удивительно разумной цене!

Учитывая характеристики и характеристики этого продукта, это, несомненно, одна из лучших телевизионных антенн для квартир!

Эта модель предназначена для захвата сигналов на расстоянии до 25 миль.Это обеспечивает улучшенное качество изображения и звука. Прямые трансляции ваших любимых телеканалов будут кристально чистыми на экране вашего телевизора! Будучи антенной HDTV, для вашего удобства она способна транслировать как стандартные сигналы, так и сигналы HDTV!

Благодаря разнонаправленной и ультратонкой конструкции это устройство может быть установлено практически в любом месте. Вам будет невероятно легко установить его на стену или окно. Универсальная подставка для присоски значительно облегчит процесс установки.

Затем подключите антенну к конвертеру или телевизору, чтобы начать просмотр любимого телепрограммы! Весь процесс занимает меньше минуты.

Не требует дополнительной мощности для работы. Поскольку эта вещь имеет невероятно доступную цену, вы сможете подключиться к основным сетям, не теряя кучу денег!

Основные характеристики:

• Возможность захвата каналов UHF и VHF для удобства
• Предлагает отличное качество сигнала для обеспечения кристально чистого вещания
• Обладает сверхтонкой и легкой конструкцией для легкой установки в помещении
• Поставляется в комплекте с антенной стойкой и предлагает быструю настройку
• Легко улавливает сильные сигналы на расстоянии до 25 миль

2.1BYONE Amplifier Signal Booster Внутренняя телевизионная антенна для квартирного использования

Это еще одна невероятно мощная антенна, которая отличается упрощенной и ультратонкой конструкцией. Его впечатляющая функция приема на большие расстояния в сочетании с надежным усилителем сигнала выделяет его среди других продуктов этого класса. Предлагая большое количество телеканалов, этот аппарат – лучшая комнатная телевизионная антенна для квартиры!

Телевизионная антенна 1BYONE соединяет ваш телевизор со всем необходимым для потоковой передачи высококачественного видео с ваших любимых станций.

Он оснащен нанотехнологиями для обеспечения максимальной мощности сигнала. Прием настолько сильный, что эта модель может принимать сигналы на огромных расстояниях до 200 миль!

Кроме того, он удобно оборудован усилителем сигнала, который отлично справляется с усилением более слабых сигналов, чтобы обеспечить более четкое изображение и качество звука! Таким образом, помехи будут значительно уменьшены.

Эта вещь может похвастаться лаконичным дизайном и привлекательным белым цветом. Он легкий и тонкий, поэтому работать с ним невероятно легко.Никаких хлопот в установке. Вы можете установить его за телевизором, на стене, у окна или где угодно!

Просто убедитесь, что поместили его где-нибудь, где не будет никаких помех при приеме сигнала.

Благодаря 17-дюймовому сверхдлинному сверхпрочному коаксиальному кабелю и монтажным аксессуарам установка этого кабеля будет легкой задачей. В общем, это может быть портал, через который вы можете бесплатно наслаждаться тоннами контента HD TV!

Основные характеристики:

• Обеспечивает исключительно дальний прием, достигая 200 миль
• Оснащен усилителем сигнала для усиления более слабых сигналов
• Обладает гладким и легким дизайном, что упрощает работу с
• Поставляется со всеми необходимыми монтажными принадлежностями для более быстрой установки

3.Luxtronic Magnetic Base Наружная цифровая HDTV-антенна для квартиры

Отказ от спутниковой антенны не означает, что вам придется отказаться от телевизионных развлечений благодаря антеннам, подобным этой. Гарантированно дает вам пожизненный доступ к местным телеканалам, не требуя ни копейки! Лучше всего то, что вы будете наслаждаться HD-видео безупречного качества!

Установка этой низкопрофильной антенны занимает не больше минуты, поэтому у вас будет практически мгновенный доступ к неограниченному количеству живых телепрограмм.Он поставляется с магнитным основанием, поэтому вы можете надежно разместить его в наиболее удобном месте, как в помещении, так и на улице. Таким образом, это может быть отличная наружная антенна для квартиры.

Предлагая прием на 360 градусов, это устройство готово принимать сигналы со всех сторон. Вы получите до 50 миль диапазона приема от него, что часто более чем достаточно. Благодаря совместимости с 4K изображения будут четкими, яркими и красочными. Вам также не придется терпеть шумный звук.

Эта вещь портативная, поэтому вы можете брать ее с собой куда угодно.Это пригодится, если вы путешествуете в доме на колесах. Вам никогда не придется отказываться от любимых шоу или спортивных каналов!

Основные характеристики:

• Предназначен для обеспечения отличного приема внутри и вне помещений
• Обеспечивает пожизненный доступ к телевизионному контенту HD-качества без каких-либо затрат
• Предлагает улучшенный прием с функцией приема на 360 градусов
• Имеет магнитное основание для быстрое крепление к металлическим поверхностям

4.Антенны Direct ClearStream Eclipse ™ Антенна для многоквартирных домов

Антенны Direct ClearStream Eclipse ™ HDTV-антенна – это антенна высшего качества, известная своей упрощенной конструкцией и превосходными характеристиками. Он выглядит элегантно и инновационно благодаря своему гладкому и легкому дизайну.

Обладая первоклассными характеристиками, она часто считается лучшей внутренней антенной для многоквартирных домов.

Это устройство предлагает потрясающую функциональность. Он обладает превосходными функциями для приема значительного диапазона частот от вышек, расположенных на расстоянии до 35 миль от вашей квартиры.Интеграция эффективного усилителя сигнала позволяет ему обеспечивать большее усиление сигнала.

В результате вы получаете впечатляюще чистые сигналы, позволяя смотреть видео высокой четкости с минимальным шумом и искажениями. ClearStream – замечательная телевизионная антенна для жителей квартир, поскольку в ней используется запатентованная технология для приема даже более слабых сигналов.

Он разработан для поддержки формата 4K, поэтому вы не потеряете качество изображения. Этот разнонаправленный продукт поразительно прост в установке.Он будет надежно держаться за стену или окно. Обязательно поместите его как можно выше, чтобы получить наилучшие результаты.

С помощью 12-футового коаксиального кабеля вы сможете свободно перемещать антенну, пока не начнете получать желаемый сигнал.

Для вашего удобства эта вещь поставляется с инновационным приложением Antenna Point, которое упрощает наведение антенны. Как только вы закончите настройку, вы будете бесплатно подключены к нескольким телеканалам!

Основные характеристики:

• Плоская и тонкая конструкция делает удивительно простую работу с
• Предлагает одну из лучших характеристик приема сигнала в категории 35 миль
• Максимально усиливает сигнал, обеспечивая четкое и бесшумное наблюдение
• Имеет окрашиваемую поверхность для соответствия вашему декору
• Имеет приложение для оптимизации наведения антенны

5.Телевизионная антенна 1BYONE для квартиры на цокольном этаже

У нас есть еще одна домашняя HDTV-антенна от 1BYONE, разработанная, чтобы помочь вам сократить расходы на кабельное телевидение. Это позволит вам наслаждаться телевизионными развлечениями, вообще ничего не платя! Это устройство обеспечивает высокую производительность захвата сигнала для передачи видео с превосходным качеством.

Благодаря передовому мастерству 1BYONE эта антенна стала невероятно удобной. Он выглядит элегантно благодаря круглой полой конструкции. Когда дело доходит до установки, у вас есть вся свобода в мире!

Вы можете положить эту вещь на стол, повесить на стену, прикрепить к окну или просто разместить где угодно.Поскольку он ультратонкий и легкий, вам не придется выделять для него много места.

В это устройство встроен высококачественный усилитель. Он работает вместе с технологией RF-фильтрации CleanPeakTM для устранения помех сигнала и обеспечения исключительно чистого и четкого видео с ваших любимых телеканалов.

Кроме того, этот продукт является всенаправленным, поэтому вы получите бескомпромиссное качество, соответствующее качеству спутниковых и кабельных провайдеров. Не будет потери цвета или звука, так как он отлично справляется с минимизацией шума и искажений.

Основные характеристики:

• Оснащен интеллектуальными и инновационными технологиями для обеспечения качества
• Способен принимать сильные сигналы на расстоянии до 250 миль
• Позволяет зрителям смотреть видео в качестве HD
• Предлагает усиление сигнала и шум уменьшение для улучшения качества изображения
• Поставляется с 18-футовым кабелем для упрощения установки

6. Антенны Прямые антенны Clearstream 4 TV Подвальная квартирная антенна

Принимайте сильные эфирные телевизионные сигналы и ловите любимые телепередачи показывает с антенной Direct Clearstream TV.Он идеально подходит для мест, где поступающие сигналы регулярно загораживаются. Несмотря на то, что это устройство довольно компактно, ему все же удается обеспечить непревзойденную производительность приема сигнала.

Эта модель может похвастаться запатентованной технологией компании для эффективного приема телевизионных сигналов на расстоянии 70 миль. Это устраняет необходимость поворота за счет широкого угла луча. Запатентованная конструкция петли позволяет ему работать с более широким диапазоном частот.

Кроме того, это устройство оснащено рефлектором, который увеличивает дальность приема и предотвращает многолучевые помехи.В результате телевизионный сигнал, который он принимает, всегда сильный и четкий, что позволяет вашему телевизору транслировать видео и аудио в высоком качестве.

Он может быстро найти и подключить вас к таким каналам, как CBS, FOX, NBC, CW и т. Д.
Даже если вы живете в квартире с кровельными материалами и густой листвой, вы все равно будете получать хорошие сигналы.

В комплект поставки входят все монтажные аксессуары, так что вы можете сразу установить этот продукт. Его легко разместить практически в любом месте. Однако коаксиальный кабель придется покупать отдельно.

Основные характеристики:

• Обладает запатентованной технологией для обеспечения непрерывного приема на дальние расстояния
• Превосходит другие антенны с запатентованной конструкцией петли
• Идеально подходит для областей, где входящие сигналы легко блокируются
• Обеспечивает кристально чистую передачу, предлагая лучшие впечатления от просмотра

7. Ультратонкая домашняя HDTV-антенна EVEO с усилением

Хотя технология устарела, это не означает, что антенные устройства должны выглядеть древними.Именно это доказывает ультратонкая антенна HDTV EVEO своим гладким и привлекательным дизайном. Он разработан для обеспечения бесперебойной потоковой передачи премиальных телеканалов совершенно бесплатно!

Это устройство поставляется со всем, что необходимо для антенны, чтобы вы могли смотреть ваши любимые местные телеканалы, такие как TBS, CW, NBC, CBS и т. Д., С поразительным качеством. Для обеспечения невероятного качества приема сигнала он оснащен фантастическим усилителем.

Вы можете рассчитывать на эту вещь, чтобы улавливать четкие сигналы на расстоянии до 120 миль.Вы не потеряете ни сигнала, ни искажения лица даже в плохую погоду, благодаря сверхпрочному соединению коаксиального кабеля. Он предлагает защиту от радиопомех для сохранения целостности телевизионных сигналов.

Сама антенна чрезвычайно прочна, а добавление электромагнитной защиты выводит ее на новый уровень! Благодаря сверхплоской конструкции вы можете разместить его в любом удобном для вас месте. Вам не потребуется никаких монтажных приспособлений, поэтому установка проста.

После быстрой установки просканируйте каналы, чтобы найти все свои любимые каналы и мгновенно поймать любимые передачи.Если черный цвет не подходит к вашему декору, можете смело перекрашивать!

Основные характеристики:

• Обеспечивает бесплатную потоковую передачу до 140 эфирных каналов без оплаты
• Способен принимать сигналы с расстояния до 120 миль
• Имеет плоский дизайн в режиме инкогнито, который позволяет быстро и легко установить
• Поставляется со встроенным усилителем, который поддерживает четкость сигналов и отсутствие шумов.

8. Внутренняя цифровая телевизионная антенна высокой четкости Cuwada

У нас есть еще одна впечатляющая низкопрофильная телевизионная антенна для жителей квартир.Его способность передавать сигналы HD с превосходной эффективностью и фильтровать помехи делает его подходящим выбором для тех, кто хочет снизить счета за кабельное телевидение.

Вы уверены, что получите стабильный прием от этой модели по очень разумной единовременной цене.

Благодаря ультратонкой и низкопрофильной конструкции вы можете установить его где угодно. Это устройство можно разместить за телевизором, на окне или на стене или положить на стол. Коаксиальный кабель длиной 16,5 футов дает достаточно свободы при установке.Если вы запутались, следуйте прилагаемому к нему руководству по настройке.

Этот элемент обеспечивает дальность приема до 130 миль. Он способен беспрепятственно принимать сигналы с вышек в этом диапазоне. С помощью усилителя вам не придется иметь дело со слабыми и зашумленными сигналами. Они всегда будут сильными и чистыми. Таким образом, вы будете смотреть видео с яркими цветами и чистым звуком.

Для сохранения чистоты сигналов он отфильтровывает любые высокочастотные помехи. FM-радио и сотовые сигналы не смогут прерывать трансляцию телеканалов.За небольшую плату вы получите незабываемые впечатления от просмотра телевизора.

Основные характеристики:

• Предназначен для использования как в помещении, так и на открытом воздухе
• Обеспечивает дальность приема до 130 миль для удобства
• Способен отфильтровывать любые помехи для обеспечения чистых сигналов
• Оснащен усилителем для поддержания сильных и бесшумных сигналов.

9. Складная домашняя HDTV-антенна 1byone

Это еще одна великолепная телевизионная антенна от 1BYONE.Он обещает обеспечить непрерывный просмотр телепередач без необходимости ежемесячной оплаты счетов за кабельное телевидение.

Обладая уникальной складной конструкцией и предлагая потрясающие характеристики приема сигнала, это устройство практически не оставляет повода для жалоб!

Он выделяется среди остальных продуктов своим уникальным складным дизайном для помещений. Это то, что вы в первую очередь заметите в этой антенне. Вы можете открывать и закрывать его боковые панели, чтобы обеспечить прием сигнала на 360 градусов.

Это приводит к увеличению дальности действия и надежному улавливанию сигнала, даже лучше, чем у антенн плоской конструкции.

Благодаря включению улучшения УКВ-сигнала, расширенной фильтрации и многонаправленного приема, он способен предложить еще больше потоковой передачи каналов. Вы получите более сильные сигналы и уменьшите количество выбывших.

Поскольку FM и сотовые сигналы будут отфильтрованы, видео и аудио всегда будут высококачественными и без шума.

Он может преодолевать расстояние до 200 миль, чтобы принимать сигналы с телебашен. Таким образом, он идеально подходит для тех, кто живет в отдаленных местах. Установка этого устройства очень проста с очень длинным 16.Коаксиальный кабель длиной 5 футов.

Вы сможете установить в любом месте вашего дома. Эта модель гарантирует получение ярких красочных и четких изображений.

Основные характеристики:

• Поставляется с уникальной складной конструкцией, которая увеличивает производительность
• Предлагает четкую потоковую передачу HDTV без каких-либо затрат
• Улавливает сигналы с расстояния до 200 миль без каких-либо проблем
• Оснащен несколькими интеллектуальными функции для более сильного приема сигнала

10.Внутренняя антенна GESOBYTE IGNAL BOOSTER HDTV!

Если вы думаете о перерезании шнура и ищете способы смотреть телевизор, не платя огромных счетов, эта комнатная антенна может стать отличным выбором! Он обеспечивает прием на большом расстоянии, чтобы транслировать ваши любимые каналы на телевизор, и гарантирует, что вы сможете наслаждаться видео в формате HD!

В этой модели интегрировано несколько инновационных технологий, в том числе технология Crystal Clear Filter Technology и смарт-микросхема нового поколения.Вдобавок ко всему он оснащен сверхмощным усилителем сигнала. Все эти функции позволяют ему принимать сигналы на огромном расстоянии 250 миль.

Помимо того, что он предлагает сильные и усиленные сигналы, он может даже фильтровать FM и сотовые сигналы, чтобы обеспечить кристально чистое видео и аудио. Вы получите доступ к основным телевизионным сетям, таким как ABS, FOX, NBC, CBS и т. Д. Лучше всего, что вам не придется считать ежемесячные счета!

Благодаря коаксиальному кабелю длиной 18 футов у вас будет возможность установить эту квартирную телевизионную антенну в любом месте.

Адаптер питания USB защитит его от перенапряжения и других проблем. Принеся его домой, вы сможете установить его за считанные минуты!

Основные характеристики:

• Позволяет вам получить частоту ваших любимых каналов бесплатно
• Оснащен мощным усилителем для улучшения характеристик захвата сигнала
• Тонкая и легкая конструкция упрощает установку
• Обеспечивает передачу высококачественного видео с минимальным шумом или без шума

ТВ-антенна для квартир Сравнительная таблица

39

39

		Hz VHF 170-230MHz
		VHF 47-230MHz, UHF 470-862MHz
Антенны Direct 9055 90HF 9000 UHF 9057 Eclip
1BYONE Цифровая антенна HDTV 9 0555
Luxtronic Magnetic Base Внутренняя и внешняя антенна
Антенны Direct Clearstream
906
906
Внутренняя телевизионная антенна Cuwada

На что следует обратить внимание перед покупкой телевизионных антенн для квартир

Хотя телевизионные антенны должны быть недорогими чтобы получить тот, который лучше всего подходит для вас.В противном случае вы можете не получить ожидаемую производительность.

Некоторые антенны работают лучше других. Если вы хотите заполучить лучший вариант, вам следует учесть несколько вещей перед покупкой.

Цена

Вы определенно хотите получить лучшее соотношение цены и качества, поэтому вам следует узнать цену на антенну перед ее покупкой. Помните, что лучшие телевизионные антенны для квартир – это не те, которые дороги, а те, которые обеспечивают лучшую производительность.

Если антенна за 20 долларов может удовлетворить ваши потребности, нет никакого смысла покупать продукт за 50 долларов.

Уровень сигнала

Уровень сигнала чрезвычайно важен, потому что у вас будет доступ к большему количеству каналов, если антенна предлагает более сильный сигнал. Однако вы должны помнить, что мощность сигнала зависит от различных факторов, в том числе от расстояния и топографии.

Итак, лучше получить разнонаправленную антенну, а не направленную, если вы хотите получать самые сильные сигналы.

Усилитель сигнала

Сигналы легко прерываются и теряют силу. Есть так много вещей, которые могут им помешать. Когда это произойдет, у вас будут слабые и зашумленные сигналы. В результате вы не сможете смотреть чистые видео.

Усилители сигналов могут принимать эти плохие сигналы и усиливать их для усиления. Обязательно приобретите антенну с мощным усилителем, если вы живете в районах с преобладанием препятствий, если вы хотите улучшить прием.

Лучшая ТВ антенна для подвальной квартиры поставляется с усилителем для предотвращения помех.

Внешний вид

Ваша антенна не должна быть похожа на старинное устройство, которое выделяется, как больной палец. Скорее, он должен иметь некоторую эстетическую ценность.

Если вы посмотрите вокруг, вы найдете множество привлекательных комнатных антенн с гладким и привлекательным дизайном. Это не просто позволит вам смотреть бесплатное телевидение; это также улучшит интерьер вашей комнаты.

Качество кабеля

Кабель, который используется для подключения антенны к телевизору, должен быть высококачественным и прочным.Использование плохих кабелей может привести к частым потерям сигналов, нестабильной работе и серьезным перебоям в работе в плохую погоду.

Также убедитесь, что у вас длинный кабель, если вам нужна гибкость при установке. Лучшие телевизионные антенны для квартир поставляются с коаксиальными кабелями премиум-класса.

Простота установки

Установка внутренней антенны должна быть простой и легкой. Он должен быть тонким и компактным. Большинство антенн поставляются со всеми монтажными принадлежностями, чтобы вы могли установить их в любом месте в течение минуты.

Идеи для установки телевизионной антенны в вашей квартире

Купив и установив комнатную антенну в своей квартире, вы получите доступ к сотням бесплатных телеканалов. Тем не менее, вы должны установить их правильно и убедиться, что ничто не препятствует их работе. Вот несколько способов крепления ТВ-антенны.

Настенный монтаж

Большинство телевизионных антенн для квартир поставляются с монтажными принадлежностями, такими как 3-метровые наклейки, присоски или крепежные винты.

С помощью этих приспособлений вы можете легко закрепить антенну на стене. Однако убедитесь, что он не полностью закрыт твердыми предметами, которые полностью препятствуют поступающим сигналам.

Крепление к окну

Окна – одно из лучших мест для установки внутренней антенны. Это потому, что таким образом можно свести к минимуму помехи. Вы должны легко установить его на окно с помощью монтажных принадлежностей.

Размещение на столе

Поскольку внутренние телевизионные антенны очень компактны и низкопрофильны, их можно легко разместить на столе, не занимая слишком много места.Опять же, вы должны убедиться, что они могут улавливать сигналы без каких-либо препятствий.

Крепление за телевизором

Если вы хотите разместить антенну близко к телевизору и вдали от поля зрения, вы можете закрепить ее на стене за телевизором. Таким образом, антенна не всегда будет видна. Процесс монтажа должен быть аналогичен настенному.

Часто задаваемые вопросы (FAQ)

1. Как мне узнать, какие каналы доступны в моем районе?

Существует множество веб-сайтов, которые могут помочь вам найти доступные местные каналы в вашем районе.Все, что вам нужно сделать, это зайти на любой из этих веб-сайтов и ввести свой адрес. Затем вы увидите список каналов, к которым вы можете получить бесплатный доступ с помощью антенны.

2. Можно ли получить доступ к HD телевидению бесплатно?

Да, конечно! После внесения единовременной платы за покупку антенны вы получите пожизненный доступ к широкому спектру премиальных телеканалов бесплатно. Больше ничего платить не нужно.

3. Чем отличаются антенны VHF и UHF?

Телевизионные вышки в основном передают сигналы УКВ и УВЧ.Теперь на частотах ОВЧ используется от 2 до 13 каналов, а на частотах УВЧ – от 14 до 51 канала.

VHF поддерживает передачу на большие расстояния, поскольку он может преодолевать препятствия и преодолевать препятствия, в то время как UHF более подходит для покрытия меньшего расстояния, поскольку ему легко могут препятствовать.

Однако UHF предлагает большую полосу пропускания и подходит для передачи высокого разрешения. Сегодня большинство телеканалов работает в диапазоне ДМВ.

4. Нужен ли мне усилитель?

Это зависит от вашего региона.Если вы живете в районе, где передача сигнала затруднена, то да, вам следует купить усилитель.

5. Что означает «обрезание шнура»?

Обрыв кабеля означает просто решение пользователя отменить подписку на кабельное или спутниковое телевидение, чтобы переключиться на недорогой вариант, такой как телевизионная антенна.

Заключительные слова

Телевизионная антенна позволяет избавиться от ежемесячных счетов за кабельное телевидение и по-прежнему наслаждаться телевизионными развлечениями. В отличие от старинных моделей, новые модели имеют впечатляющий дизайн, гармонирующий с современным домашним декором.

Лучшие телевизионные антенны для квартир имеют сверхтонкую конструкцию, просты в установке и обеспечивают превосходное качество приема сигнала.

С их помощью вы сможете смотреть телепрограммы высокой четкости из своей квартиры. Вам больше не придется беспокоиться об оплате дорогих счетов за кабельное телевидение!

Можно ли поставить телевизионную антенну на патио вашей квартиры?

Хорошо, значит, вы в квартире резак для шнура. В этом есть большой смысл. Вы наслаждаетесь потоковой передачей, но скучаете по прямой трансляции, и вы слышали, что есть десятки каналов, которые вы можете получить бесплатно, если установите антенну.

Итак, вы идете в местный дисконтный магазин и покупаете дешевую антенну, но она не принимает все нужные вам станции. История окончена? Отнюдь не.

Вы можете установить антенну во внутреннем дворике или в любом частном месте, которое не видно с улицы. Управляющий квартирой не может вас остановить благодаря федеральному правилу OTARD. Пока эта антенна меньше 39 дюймов во всех направлениях, вы можете использовать ее все, что захотите. Если руководство говорит «нет», отправьте им PDF-файл, указанный выше, и есть ресурсы, которые будут работать для вас, если их все еще нет.

Solid Signal имеет большой выбор антенн , которые подходят для использования в патио. Некоторые принимают только сигналы УВЧ, которые составляют большинство телепередач. Однако на многих рынках есть по крайней мере одна станция VHF, и по этой причине вы можете выбрать антенну UHF / VHF.

В большинстве случаев в усиленной антенне нет необходимости, потому что усилители компенсируют длинные кабельные трассы и наличие нескольких разветвителей, а это не является проблемой в жилых комплексах. Если вы находитесь далеко от радиовещательных вышек, вам может помочь усиленная антенна, тем не менее, лучшим выбором часто является Televes DigiNOVA Boss .Он принимает сигналы UHF и VHF и имеет дополнительный встроенный усилитель (и будет работать нормально без подключения усилителя). Он небольшой и ненавязчивый, легко устанавливается на столб забора или перила без повреждений.

Вы также можете рассмотреть мачту и штатив , которые позволят вам разместить антенну там, где вы хотите ее разместить, без необходимости просверливать стены (что, вероятно, противоречит правилам вашего жилого комплекса). Вы можете закрепить ее мешками с песком или бетоном. блоки, которые вы можете получить на месте, чтобы избежать дорогостоящей доставки.

Практически любой кабель подойдет, но если у вас его нет, вы не можете сделать ничего лучше, чем нарезанный по длине кабель RG6 Solid Signal , который позволит вам получить ровно столько, сколько вам нужно, так что нет большая куча кабеля сидит вокруг. Вам также следует подумать об этом маленьком плоском кабеле RG6 , который позволит вам пропустить антенный кабель через дверь и оконную раму, а затем закрыть окно!

Добавить десятки бесплатных каналов в домашнюю развлекательную систему легко, но если вы все еще чувствуете себя немного перегруженным, позвоните экспертам Solid Signal по телефону 877.312.4547, и мы подготовим индивидуальное ценовое предложение, в котором будет указано, какая антенна подходит для вашего региона, и перечислены все необходимые аксессуары… все бесплатно!

Может ли одна антенна питать все здание?

Если вы живете в большом многоквартирном доме, можете ли вы использовать общие антенны? Будь то спутниковая тарелка или телевизионная антенна, основная технология одинакова. Мало того, что каждый в квартире может использовать общую антенну, это на самом деле довольно просто, если вы знаете, как это сделать. Это важное сообщение для владельцев зданий, которые не любят видеть много вещей на крыше, и для арендаторов, которые не могут поставить оборудование для себя.

Использовать одну антенну для всех можно двумя способами. Самый простой – это серия усилителей и длинных кабелей, которые доставляют один и тот же сигнал в каждую квартиру. При существовавшей до 2009 года системе вещания в этой стране старого образца это было сложно, но возможно. Благодаря цифровому вещанию (которое сейчас используется как для эфирной антенны, так и для спутниковой связи) намного проще обеспечить хороший сильный сигнал для каждой квартиры

Следите за уровнем шума

Цифровое вещание передает на приемники очень сложный сжатый сигнал в виде единиц и нулей.В большинстве случаев это работает лучше, чем старая система (за исключением тех случаев, когда это не так), потому что, если тюнер телевизора или спутниковый ресивер может определить разницу между единицей и нулем, вы получите изображение. Ключ к этому – управление шумом.

Когда вы распространяете сигнал в нескольких местах, вы используете много кабеля и оборудования. Важно контролировать количество шума, добавляемого к сигналу, потому что его невозможно удалить. Все, что вы делаете, будь то добавление усилителя или длинный кабель, добавляет шум.Он повышает уровень шума – эффективно поднимая точку, в которой сигнал исчезает на заднем плане. Я уже говорил вам, что управление шумом – действительно самая важная вещь в цифровом вещании, более важная, чем сила необработанного сигнала. При осторожном подходе вы можете усилить сигнал эфирной антенны или спутниковой тарелки, чтобы он достиг сотен или тысяч квартир.

Главная антенна телевидения

Есть еще один способ, которым одна антенна может обслуживать несколько квартир.Сегодня мы называем это головным узлом, но изначально оно называлось ведущим антенным телевидением или MATV. Одна антенна подключается к группе тюнеров в центральном туалете. Полученный сигнал обрабатывается и усиливается, а затем распространяется по отдельным квартирам. Если это антенна, то технически это MATV, а если сигнал приходит из космоса, мы бы назвали это SMATV, или спутниковое телевидение с главной антенной.

Преимущество головной системы в том, что сигнал очень сильный, поэтому его можно легко распределить. Каждый телевизор в жилом комплексе может принимать сигнал, как правило, без каких-либо других коробок.С другой стороны, оборотной стороной является то, что чем больше каналов вы хотите добавить, тем больше стоит строительство. Головная система получает только те каналы, для которых она предназначена. Раньше, когда в городе было от 4 до 10 каналов, это не было проблемой. Сегодня может быть 100 эфирных источников и 1000 спутниковых телеканалов. Головная станция заставляет владельца квартиры выбирать, что ему предложить. Такая система обычно используется в отелях. Когда-то это было обычным явлением и в жилых комплексах, но в наши дни люди хотят большего выбора каналов.

Выбирайте с умом

Если вы владелец квартиры или просто живете в большом доме, у вас есть большой выбор. Если вы не знаете, что выбрать, позвоните своим друзьям в Signal Connect, коммерческое подразделение Solid Signal. Они помогут вам выбрать лучший вариант для вас и порекомендуют лучший способ получить весь телеконтент, который вы хотите! Номер 866.726.4182.

Подключите сигнал антенны к домашней сети

В последнее время мы говорили о перерезании шнура, и я хотел выделить несколько подобных устройств, которые могут облегчить прием эфирных сигналов в доме или квартире с проблемами приема или несколько телевизоров.

Как мы уже говорили, разместить OTA-антенну для оптимального приема может быть непросто. В большинстве случаев требуется, чтобы антенна была подключена к телевизору напрямую через коаксиальный кабель. Это нормально, если ваш телевизор находится на внешней стене дома, желательно лицом к вещательным башням, но что, если ваш телевизор стоит на каменном камине в центре вашего дома?

Установить «за телевизором» одну из этих аккуратных плоских антенн было бы практически невозможно.

Кроме того, что вы будете делать, если в вашем доме три или четыре телевизора, и вы хотите смотреть местные каналы по всем из них? Получите антенну для каждого комплекта? Установить одну антенну, а затем использовать разветвители и подключить коаксиальный кабель к каждому прибору в доме? Оба они будут работать, но есть более простой способ.

Вы можете использовать домашнюю сеть для распространения сигналов OTA.

Как?

Есть несколько ТВ-тюнеров от таких компаний, как SiliconDust, Tablo или AirTV, которые будут подключаться к вашей антенне, а затем передавать эти каналы по проводной или беспроводной связи на телевизоры или даже телефоны, планшеты или компьютеры внутри вашего дома или даже когда вы далеко от дома.

В качестве примера я буду использовать приставку Tablo Dual Lite OTA DVR (139,99 долларов США).

Вы находите в доме наиболее подходящее место для антенны и подключаете ее к табло.Поле Tablo затем подключается к вашей домашней сети либо через кабель Ethernet, либо через Wi-Fi.

Затем вы можете смотреть каналы на телевизоре с помощью устройства Roku, Apple TV или Amazon Fire TV.

Настройте каждый телевизор на любое устройство потоковой передачи по вашему выбору и загрузите приложение Tablo. Пока Tablo и ваше потоковое устройство находятся в одной сети, вы будете видеть каналы OTA на своих телевизорах. Вы можете использовать один табло для подачи питания на любое количество телевизоров в вашей домашней сети.

Вы также можете смотреть фильмы на компьютерах, смартфонах и планшетах как дома, так и вдали от дома, если правильно настроите сетевое соединение.

Tablo Dual Lite OTA DVR имеет порт USB для подключения флэш-накопителя или жесткого диска для записи шоу для последующего воспроизведения. За справочные данные взимается плата.

SiliconDust производит линейку тюнеров OTA под названием HDHomeRun (от 99 долларов), которые работают таким же образом. Коробки HDHomeRun не могут записывать, но они могут быть частью более крупного домашнего медиасервера с использованием программного обеспечения Plex, которое можно использовать для записи шоу OTA.

Наконец-то появился новый бокс от Dish под названием AirTV (119 долларов.99). Эта коробка новая, и ее не следует путать с предыдущим продуктом, называемым AirTV Player.

Эта новая коробка представляет собой сетевой приемник OTA, как и другие, которые мы обсуждали. Он также может запускать приложение SlingTV (также принадлежит Dish), чтобы вы могли смотреть свой OTA и транслировать прямой эфир SlingTV из одного источника.

Скоро буду рассматривать новую приставку AirTV.

Так что не расстраивайтесь, если вы думаете, что проложить кабели от антенны к различным местам телевизора будет сложно. Настройка сетевого OTA-приемника может быть правильным решением для многих людей.

Лучшие телевизионные антенны 2021 года: протестировано и оценено

Лучшие телевизионные антенны обеспечивают постоянный поток национальных и местных телепрограмм без внесения абонентской платы. Если вы хотите перерезать шнур или просто иметь запасной вариант, когда кабель отключен, хорошая антенна просто необходима. Такие сети, как ABC, CBS, Fox и NBC, предлагают часы бесплатного контента, и все, что вам нужно, – это антенна HDTV и телевизор. Наслаждайтесь шоу, фильмами, спортом и новостями, не тратя ни цента на абонентскую плату.

Наши обзоры телевизионных антенн основаны на практической оценке и тщательном тестировании, чтобы найти лучшие доступные телевизионные антенны, будь то простая антенна без усиления, которая висит на стене, усилитель, установленный на полке, или даже более крупная уличная модель который приезжает на станции за много миль. В каждом обзоре мы изучаем не только производительность, но и оборудование, которое поставляется с антенной, а также простоту настройки и использования.

Какие телевизионные антенны самые лучшие?

Mohu Leaf Supreme Pro – наша любимая антенна общего назначения, предлагающая простую внутреннюю конструкцию, сочетающую широкую поверхность со встроенным усилителем, позволяющим задействовать десятки каналов.У него даже есть измеритель мощности сигнала, который поможет вам найти место для наилучшего приема. Если вы в городе или в пригороде, эта антенна подойдет вам.

В качестве более доступного варианта нам нравится популярная 1byone Amplified HDTV Antenna, которая является бестселлером Amazon благодаря своей низкой цене, отличному приему и простой в установке конструкции с усилителем.

Лучшие телевизионные антенны, которые вы можете купить сегодня

(Изображение предоставлено Mohu)

1. Mohu Leaf Supreme Pro

Диапазон: 65 миль | Полученных каналов: 42 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 16 футов | Размер: 12 х 21.5 дюймов

Хороший прием

Простая установка

Отсоединяемый кабель

Значительное присутствие на стене

Для получения лучшей телевизионной антенны в целом трудно превзойти способную Mohu Leaf Supreme Pro. Широкий дизайн позволяет разместить больше станций. Эта массивная антенна, более крупная и толстая, чем большинство плоских антенн, может похвастаться встроенным усилителем со встроенным измерителем мощности сигнала, помогающим вам найти оптимальное место для подключения каналов.

И позволяет подключать каналы, используя широкую площадь для захвата более 40 станций, с которыми можно смотреть, что превосходит некоторые из наших любимых комнатных антенн.Антенна оснащена уникальным съемным коаксиальным кабелем и 3-футовым USB-кабелем питания для питания усилителя, но он поставляется в коробке свернутым, и ему нужно некоторое время развернуть, прежде чем она уложится. Но все причуды того стоят из-за надежного приема, который он предлагает, и Mohu Leaf Supreme Pro – отличная комнатная антенна для загородных районов, которым может потребоваться усиление для получения максимального количества каналов.

Прочтите наш полный обзор Mohu Leaf Supreme Pro HDTV Antenna .

(Изображение предоставлено Winegard)

2. Наружная антенна HDTV Winegard Elite 7550

Дальность действия: 70 миль | Полученных каналов: 73 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: Н / Д | Размер: 30 x 17,5 x 5 дюймов

Отличный прием

Превосходное подавление помех

Неплотная конструкция

Пластиковое крепление на крыше

Иногда комнатная антенна просто не режет ее.Если вам нужна наружная антенна с отличным приемом, Winegard Elite 7550 – это умный вариант и лучшая телевизионная антенна для наружной установки. Это может стоить немного дороже, но Winegard Elite 7550 приносит свои плоды, обеспечивая 73 канала в наших тестах. Независимо от того, находитесь ли вы в густонаселенном городе или в сельской местности, этот уличный телевизор высокой четкости должен выполнять свою работу, обеспечивая больше каналов с лучшим сигналом, чем может предложить любая модель для дома.

Если у вас возникли проблемы с подключением к местным станциям, которые вам нужны – или вы просто хотите лучшего и более стабильного приема – цена Winegard Elite 7550 в размере 120 долларов стоит каждого пенни, поскольку вы можете использовать десятки бесплатных каналов менее чем за месяц кабельной подписки.

Прочтите наш полный обзор Winegard Elite 7550 Outdoor HDTV Antenna .

(Изображение предоставлено: Mohu)

3. Mohu Leaf Metro

Дальность действия: 25 миль | Полученных каналов: 12 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 11,5 x 3,5 дюйма

Недорого

Очень маленький

Твердый, надежный прием

Без усиления

Ограниченный диапазон и выбор каналов

Нашим давним фаворитом является Mohu Leaf Metro, компактная телевизионная антенна, которая имеет ненавязчивую плоскую конструкцию, которая меньше, чем у большинства недорогих антенн, но позволяет использовать каналы с надежным и надежным приемом.Он не усилен, но с диапазоном 25 миль, способным принимать десятки каналов в городах и близлежащих пригородах, в этом нет необходимости. Небольшие размеры и удобная стойка регистрации делают его идеальным местом для жителей городских квартир, а станция метро Mohu Leaf оправдывает свое название. Если вам нужен самый доступный вариант для эфирных каналов, то это он.

Компактная антенна имеет двусторонний дизайн, с белым с одной стороны и черным с другой, поэтому вы можете перевернуть ее в любой цвет, который будет менее навязчивым, или вы можете просто покрасить ее в тон стене, на которой она находится.Он даже поставляется с монтажным оборудованием. Это лучший вариант для большинства людей, так как он дает вам чрезвычайно простой способ задействовать множество местных каналов, не платя много денег.

Прочтите наш полный обзор Mohu Metro Leaf .

(Изображение предоставлено 1byone)

4. 1byone усиленная антенна HDTV

Диапазон: 50 миль | Полученных каналов: 46 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 13.25 x 9,25 дюйма

Включены все необходимые компоненты

По умеренной цене

Простая установка

Непостоянный исполнитель

Простая комнатная антенна, которая предлагает все необходимое для обрезки кабеля, 1-байтовая усиленная домашняя HDTV-антенна предлагает 50- километраж и включенный усилитель, все по довольно разумной цене. Благодаря красивой упаковке и базовому черному дизайну это не только бестселлер Amazon, но и одна из лучших телевизионных антенн, которые мы рассмотрели.

Антенна размером всего 13,3 x 9,3 дюйма включает в себя все необходимое для подключения к телевизору, 10-футовый коаксиальный кабель и липкие накладки для крепления. Простой дизайн и прилагаемый усилитель обеспечивают десятки каналов для просмотра и могут подключаться к любой розетке или USB-порту. Есть веская причина, по которой 1byone является ведущим продавцом Amazon: он работает хорошо и не стоит много.

Прочтите наш полный обзор 1byone Amplified Indoor HDTV Antenna .

(Изображение предоставлено Antop)

5. Антенна Antop AT-800SBS HD Smart Panel

Лучшая внутренняя / внешняя антенна

Дальность действия: 85 миль | Полученных каналов: 68 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 40 футов (плюс два 5-футовых коаксиальных кабеля) | Размер: 21,7 x 10,4 x 4,1 дюйма

Превосходный прием

Использование в помещении или на улице

В комплект входят различные монтажные материалы

Дороже, чем у большинства

Громоздкий

Antop AT-800SBS предназначен для использования внутри и снаружи HD Smart Panel предлагает одни из лучших показателей, которые мы когда-либо видели, легко превосходя многие из рассмотренных нами моделей для установки внутри и вне помещений.А с регулируемым усилителем, включенным монтажным оборудованием и дополнительным FM-соединением для радио, это универсальный лучший вариант антенны HD для всех, кто серьезно относится к обрезке шнура.

Antop AT-800SBS также имеет настольную подставку для использования в помещении, но эта 85-мильная антенна была наилучшим образом проявлена ​​в стихии, где она вмещала 68 станций, с которыми можно смотреть. В комплект входит 40-футовый кабель для легкой установки, а регулируемый усилитель позволяет вам выбрать нужную величину повышения мощности, чтобы помочь вам захватить нужные станции.Это лучшая внутренняя / внешняя антенна, которую мы тестировали, и она стоит своей премиальной цены.

Прочтите наш полный обзор Antop AT-800SBS HD Smart Panel Antenna .

(Изображение предоставлено ClearStream)

6. Антенна ClearStream Max-V HDTV

Еще одна отличная внутренняя / внешняя антенна

Дальность действия: 60 миль | Полученных каналов: 51 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: Н / Д | Размер: 17.25 x 27,5 x 3,5 дюйма

Хороший прием

Работает внутри или снаружи

Бельмо на глазу в жилых комнатах

Необходимый кабель в комплект не входит

Хотя эстетика может оставлять желать лучшего, ClearStream Max-V очень способный антенна, которая доставляет больше станций, чем даже конкурирующие антенны с усилителем, даже модели, которые стоят намного дороже. Если вы хотите улучшить прием эфирного телевидения, это одна из лучших телевизионных антенн, которые мы рассмотрели.

Предназначенный для захвата станций на расстоянии до 60 миль, ClearStream Max-V от Antennas Direct будет работать как в помещении, так и на открытом воздухе по конкурентоспособной цене.Он не только работал лучше, чем многие из наших любимых комнатных антенн, но и соответствовал некоторым из лучших наружных антенн, что делало его отличным выбором для установки на крыше, подвешивания на чердаке или просто спрятать его из поля зрения – что может быть сложно, учитывая громоздкую восьмерку.

Прочтите наш полный обзор ClearStream Max-V HDTV Antenna .

(Изображение предоставлено Antop)

7. Интеллектуальная антенна Antop HD SBS-301

Двойная антенна для телевидения и радио

Дальность действия: 70 миль | Полученных каналов: 33 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 10 футов (плюс два 5-футовых коаксиальных кабеля) | Размер: 8.9 x 17,6 дюйма

Усилитель, который можно настроить для конкретных станций

Встроенная FM-антенна

Дорогой

Скромные общие характеристики

Благодаря 17-дюймовому расположению бок о бок, Antop SBS-301 является существенно в два раза больше, чем типичные плоские внутренние антенны HDTV. Но он также делает больше, чем большинство телевизионных антенн, дублируя антенну FM-радио и снабженный вторым выходом для подключения к вашей звуковой системе. Благодаря простому двустороннему дизайну, белому с одной стороны и черному с другой, вы сможете легко настроить его, не сильно нарушая домашний декор.

Комнатная антенна включает в себя фиксирующуюся подставку для столешницы, а также булавки и фиксаторы на липучке для ее подвешивания на стене, прикрепления за телевизором или даже для постоянного крепления с помощью прилагаемых анкерных винтов для гипсокартона. Антоп усиливает SBS-301 с помощью регулируемого усилителя Smart Boost, который позволяет вам выбрать правильное усиление мощности для включения каналов, которые вы хотите смотреть – в зависимости от настройки усилителя, мы использовали от 23 до 33 каналов во время тестирования.

Прочтите наш полный обзор Antop HD Smart Antenna SBS-301 .

Как выбрать лучшую ТВ-антенну для себя

Если вы покупаете ТВ-антенну, вам повезло, потому что нет лучшего варианта получения ТВ-трансляции по самой низкой цене: бесплатно! Но прежде чем вы возьмете первую телевизионную антенну, которую увидите в магазине, убедитесь, что вы получаете ту, которая вам подойдет.

Если вы находитесь в городе или рядом с ним, есть большая вероятность, что вы можете обойтись небольшой комнатной антенной, так как у вас будет несколько станций в радиусе 10 или 20 миль, которые можно подключить с помощью базовой комнатной антенны. .Если вы находитесь более чем в 30 милях от местной вещательной вышки, вы захотите перейти на усиленную модель.

Любая антенна, рассчитанная на 50 миль или более, будет либо большим наружным блоком, либо поставляться с усилителем для усиления получаемого сигнала. Получать ли наружную антенну или нет, во многом зависит от здания, в котором вы находитесь, и окружающей среды, поскольку препятствия, такие как стены дома и даже деревья, могут помешать прохождению сигнала к внутренней антенне.

Внутренние антенны без усилителя обычно продаются по цене от 20 до 40 долларов, но есть много дешевых телевизионных антенн, которые продаются по цене менее 20 долларов и предлагают приемлемые характеристики.Усиленная антенна обеспечивает лучшую производительность и будет стоить от 30 до 100 долларов. Для достижения наилучших характеристик рассмотрите возможность использования внешней антенны, которая стоит 100 долларов и более.

Мы рекомендуем заранее изучить, какой диапазон антенны вам нужен, и хотите ли вы модель для дома или антенну для наружной установки. Лучшее место для начала – AntennaWeb.org, который позволяет вам ввести свой адрес или почтовый индекс и посмотреть, какие станции вещают в вашем районе, а также как далеко находятся вещательные вышки.

Обеспокоены будущим внедрением ATSC 3.0 в новые города? Хорошая новость заключается в том, что ваша существующая антенна будет работать и может даже подключать больше каналов в соответствии с новым стандартом. Плохая новость заключается в том, что вам нужно будет купить новый тюнер или телевизор с поддержкой ATSC 3.0, и они только сейчас появляются на рынке.

Как мы тестируем телевизионные антенны

Все телевизионные антенны, которые мы рассматриваем, тестируются в одном и том же месте в Нью-Йорке, квартире, которая принимает десятки каналов от различных вещательных компаний.Каждая антенна подключена к телевизору Samsung 4K, поэтому ТВ-тюнер остается неизменным, и каждая из них размещается в одном и том же положении для получения сопоставимых результатов.

Имея более 100 эфирных каналов, доступных на Манхэттене, он представляет собой отличное место для тестирования приема антенн любого диапазона, с более чувствительными антеннами дальнего действия, которые используют большее количество каналов. Это также дает нам возможность определить качество этого приема, увидев, являются ли эти каналы четкими и доступными для просмотра.Лучшие антенны будут задействовать больше каналов с большим количеством наблюдаемых результатов.

Ваш опыт может отличаться от результатов наших тестов. В зависимости от того, сколько станций вещают в вашем районе, а также от уникальных географических препятствий для радиосигнала, таких как горы, ваш собственный выбор каналов будет значительно различаться. Мы рекомендуем покупателям антенн знать, какие каналы им доступны, с помощью онлайн-поискового инструмента, такого как AntennaWeb.
