Подключение варочной панели к электросети

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

  • какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности
  • каким автоматом подключить панель в электрощитке
  • как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки
  • как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

  • кабель ВВГнг-Ls или NYM
  • спец.розетка + вилка для плит на ток 32А-40А (заказать качественный комплект можно – ОТСЮДА)
  • провод ПВС, если в комплекте с панелью не идет никаких проводов
  • дифференциальный автомат
  • наконечники НШВ
  • клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье “4 отличия NYM от ВВГнГ-Ls”.

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

  • установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)
  • программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа – это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

  • В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2
  • Нулевую жилу (выбирайте провод синего цвета) – к клемме снизу, имеющей маркировку с латинской буквой N
  • Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола – до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти “полярность”. Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

  • фазу и ноль под крайние клеммы
  • заземление – под верхний винт

Большое неудобство таких моделей, что они очень сильно “выпирают” из стены – на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

  • через гильзы ГМЛ
  • через монтажную коробку КлК-5С

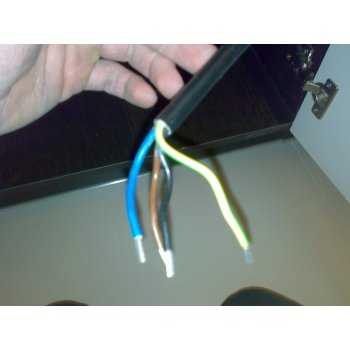

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

  • ноль через винтовую клемму N (синие провода)
  • земля обозначена значком “заземление” – желтозеленая жила
  • сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном “кармашке”, там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу – защитное заземление подключаете в разъем имеющий значок “заземление”.

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом – сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема – работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:
1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф. автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники – //cable.ru, Кабель.РФ

Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.



Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

  • с тремя контактами;
    Подключение варочной панели к одной фазе
  • с четырьмя контактами.
Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.



Советы электриков

  1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
  2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
  3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.



Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

  1. Можно ли подключить варочную панель в обычную евророзетку на 230 В?

    Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).

    Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.

  2. Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?

    В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:

    https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg

    На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.

    Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.

  3. Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?

    Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.

    Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

    По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:

    2,5 мм2– 14,5 А или 3,3кВт;
    4 мм2 – 19,5 А или 4,4кВт;
    6 мм2 – 25 А или 5,7кВт.

    Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм2, то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.

  4. Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?

    Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.

    Пример шильдика варочной поверхности приведен ниже.

    https://www.asutpp.ru/wp-content/uploads/2018/08/shildik.jpg

    Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

электрическая проводка варочной панели 5-жильный кабель на 3 клеммы

по запросу

Изменено 3 года, 11 месяцев назад

Просмотрено 9000 раз

Я подключил новую индукционную плиту и ищу подтверждение по кабелям.

В инструкциях указано, что вы можете подключить его следующим образом:

A)3 x 4 мм², трехжильный L1 N G (перемычка L1,L2,L3 внутри клеммы варочной панели при использовании трехжильного кабеля) или же B)5 x 2,5 мм² пятижильный L1 L2 L3 N G http://productdocs.smeg.it/st/PI964X/userManual/GB

В комплект поставки входит 5-жильный кабель. У меня есть 3 клеммы на розетке 45А.

Я подключил L1 L2 L3 к клемме L на розетке 45А. Все работает хорошо. Это нормально?

В качестве альтернативы у меня есть 3-жильный кабель от старой варочной панели, который я мог бы использовать, но предпочел бы не отвинчивать клеммную коробку на новой варочной панели. Не уверен, есть ли мостовые разъемы для L1 L2 L3, которые мне понадобятся с 3-жильным кабелем, поскольку у него уже есть предварительно подключенный 5-жильный кабель.

Спасибо

  • электрика

2

Клеммы L1, L2 и L3 разделены по определенной причине: во многих странах Европы (и в некоторых домах в Великобритании) есть доступ к двухфазному или трехфазному питанию, а 16А является распространенным номиналом выключателя на континенте. . Так, например, в большом доме в Германии эта же плита будет подключена ко всем трем фазам через трехфазный выключатель на 16 А. В этом случае 5-жильный кабель питал бы все три фазы, нейтраль и землю, которые подключались бы очевидным образом.

Если в вашем доме 3 фазы, вы тоже можете разделить нагрузку таким образом, используя соответствующие выключатели. На самом деле не имеет значения, какой из 3 подключен к какой фазе, если размер провода и выключатель правильный.

Или в однофазном доме вы можете подключить все 3 клеммы к одной фазе питания. Конечно, вам нужно будет использовать выключатель на 45, 48 или 50А.

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

кухонь – Безопасна ли для меня эта индукционная плита?

Спросил

Изменено 1 год, 5 месяцев назад

Просмотрено 580 раз

Я нахожусь в Великобритании, купил новую индукционную плиту с этикеткой на картинке. В нем упоминается 7 кВт, хотя я не уверен, что тогда означают эти 1,5 кВт/2 кВт.

Для меня безопасно использовать его в выделенной кольцевой цепи с предохранителем 30A или заменить его на более слабый. В случае, если мне не придется беспокоиться о рисовании более 7 кВт , все равно 7000/230=30,43 А . Но я также читал, что кольцевые цепи должны быть рассчитаны на 32А .

Можно ли просто заменить предохранитель 30А на 32А?

РЕДАКТИРОВАТЬ:

Прикрепил изображение кабелей и проводки

.

EDIT2: Кажется, я не упомянул электрическую духовку, подключенную к той же цепи, которая потребляет макс. 3,8 А. Но ко мне даже пришел электрик, чтобы посмотреть, и он сказал, что очень маловероятно, что я запустил бы все 4 поверхности на полную мощность одновременно, плюс духовка, и что духовка не потребляет так много все время, но он отключается, как только достигает заданной температуры. Его больше беспокоил вытяжной вентилятор, который я полностью проигнорировал из-за того, что этот вытяжной вентилятор – шутка, но он все равно, вероятно, будет работать одновременно с варочной панелью, поэтому его нужно учитывать. И, честно говоря, я уже некоторое время использую все это вместе, и я никогда не использовал 3, не говоря уже о 4 поверхностях одновременно (все на полную мощность), и духовку, поэтому никогда не было ни одного срабатывания предохранителя.

  • кухни
  • кольцевая сеть

Каждая из поверхностей A, B, C и D может использоваться при максимальной мощности 1500 Вт или 2000 Вт.

У меня есть индукционная плита, и если я не кипячу воду, я редко использую максимальные настройки, так как продукты могут очень быстро сгореть. И наоборот, если что-то вот-вот закипит, его можно очень быстро успокоить.

Что касается рейтинга 7 кВт, 4 * 2 кВт – это 8 кВт, но, возможно, они не считают вероятным, что вы используете все 4 вместе на макс.

Я предполагаю, что вы находитесь в Великобритании, поскольку вы упоминаете кольцевые цепи и 32 А… возможно, это будет нормально для выключателя на 30 А – если только вы не включите все 4 на максимум…

9

Нет, вы НЕ ДОЛЖНЫ запускать его на кольцевой конечной цепи 30A или 32A.

Единственными вещами, которые могут быть подключены к кольцевым концевым цепям, являются розетки на 13 А (одинарные или двойные) или соединительный блок с предохранителем на 13 А. Каждое соединение или устройство на кольце должно быть защищено макс. Плавкий предохранитель на 13 А по стандарту BS1362.

Фиксированные нагрузки, питаемые кольцом, должны быть локально защищены предохранителем номиналом не более 13 А или автоматическим выключателем максимального номинала 16 А.

https://www.tlc-direct.co.uk/Book/6.3.2.htm (в этой книге не цитируется последняя редакция Регламента проводки, но положение остается в силе).

Безопасность кольцевой цепи (где отдельные «ветви» рассчитаны на 20 А) зависит от более или менее равномерного распределения нагрузки по кольцу. Установка нагрузки 30А в одной точке может серьезно перегрузить кольцо неравномерно.

Постановление 433-02-04 стандарта BS 7671 требует, чтобы установленная нагрузка распределялась по кольцу таким образом, чтобы ни одна часть кабеля не превышала его пропускную способность. (Этот справочный номер может не соответствовать последнему изданию Регламента проводки, но положение остается в силе).

При мощности 7 кВт этому устройству требуется отдельная цепь на 30 или 32 А от блока предохранителей/потребителя.

Поскольку у вас есть блок предохранителей, в котором используются сменные или патронные предохранители (на 30 А для конечной кольцевой цепи предохранитель , а не на 32 А для MCB), маловероятно, что у вас есть УЗО (устройство защитного отключения, которое защищает от замыкания на землю). неисправности). Любая новая цепь должна быть защищена УЗО, если только она не проложена в стальном кабелепроводе или кабеле с металлическим экраном. В бытовых установках это требование обычно указывает на необходимость модернизации плавкого предохранителя до современного потребительского блока.

Единственный способ запустить это устройство от кольцевой цепи через предохранительный соединительный блок (FCU) — это если есть меню настроек установщика, которое ограничивает максимальную общую нагрузку до менее 3 кВт.

3

7кВт относится к номинальной потребляемой мощности четырех колец при номинальном напряжении питания 230В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
