Модульные подстанции (МПС) 110/10(6) кВ

Модульные подстанций (МПС) на номинальное напряжение до 110 кВ предназначены для приема, преобразования и распределения электрической энергии переменного трёхфазного тока частотой 50 Гц.
МПС применяются на объектах электросетевого хозяйства, в системах электроснабжения промышленных предприятий, газовой и нефтедобывающей промышленности, на объектах сельского и городского хозяйства, а также на железнодорожном транспорте.

Отличительные особенности МПС

• МПС является изделием максимальной заводской готовности.
• Возможность установки различного по типу и составу оборудования в соответствии с требованиями Заказчика.
• Возможность увеличения присоединений по модульному принципу.
• Удобство монтажа и эксплуатации.
• Мобильность и удобство транспортировки блок-контейнеров автомобильным и железнодорожным транспортом.
• Сокращение продолжительности работ по вводу в эксплуатацию за счет сокращения объема работ по установке оборудования на объекте.
• Сокращение габаритов земельного участка и объема строительных работ по устройству площадки под установку подстанции за счет уменьшения габаритов подстанции в мобильном модульном исполнении.
• Возможность подключения как к кабельной, так и к воздушной линии электропередач.

Условия эксплуатации МПС

• Климатическое исполнение и категория размещения МПС — У1, ХЛ1 по ГОСТ 15150-69.
• температура окружающего воздуха от -60°С до +40°С;
• атмосфера типа II — промышленная, окружающая среда — невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметр изделия
• относительная влажность воздуха до 80% при температуре 20ºС;
• высота установки над уровнем моря — не более 1000 м;
• скорость ветра до 36 м/с (скоростной напор ветра до 80 даН) при отсутствии гололеда, скорость ветра до 15 м/с (скоростной напор ветра до 14 даН ) при гололеде с толщиной льда 20 мм;
• сейсмостойкость — 8 баллов по МSК- 64.

В состав МПС 110 кВ входит:

• комплектное распределительное устройство с элегазовой изоляцией 110 кВ;
• силовой масляный трансформатор 110 кВ;
• комплектное распределительное устройство 35, (20, 10, 6) кВ;
• трансформатор собственных нужд;
• систем оперативного питания собственных нужд с компактной аккумуляторной батареей и подзарядным устройством;

• шкаф релейной защиты и автоматики;
• шкаф центральной сигнализации;
• шкаф собственных нужд переменного тока;
• шкаф телемеханики;
• шкаф учета;
• блок-контейнер;
• кабельные перемычки.

Комплектация и состав оборудования, применяемого в составе МПС, могут быть изменены по желанию заказчика в соответствии с требованиями технического задания.

Основные технические параметры и характеристики

Наименование параметра	Значение параметра
Номинальное напряжение, кВ
— высокое	110
— среднее	35, 20
— низкое	35, 20, 10, 6
Мощность силового трансформатора, МВА	До 80
Частота переменного тока, Гц
Номинальный ток сборных шин, А	630, 800, 1000, 1250, 1600, 2000, 2500, 3150
Номинальное напряжение вспомогательных цепей, В
Постоянного тока	220
Переменного тока	220, 380
Параметры распределительного устройства 110 кВ:
— номинальный ток термической стойкости (1 с), кА	До 50
— номинальный ток электродинамической стойкости, кА	До 128
— ток отключения силового выключателя, кА	До 50

Смотрите также…

Модульная подстанция 110/10 кВ для завода “Haier”

Задача проекта состояла в изготовлении малогабаритной и автономной подстанции, максимальной заводской готовности. Срок реализации проекта не должен был превышать семи месяцев.

Разработка, изготовление и сборка подстанции на заводе «СПЕЦЭНЕРГО» заняли всего три месяца. Конструктивное решение МПС было выполнено в виде двух блочно-модульных зданий, полной заводской готовности. В качестве распределительного устройства 110 кВ в высоковольтном модуле, площадью 143 кв.м., разместилось комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) 110 кВ, собранное по схеме 5-Н, для обеспечения транзита электроэнергии. Применение КРУЭ позволило уменьшить габариты занимаемого участка в сравнении с традиционным распределительным устройством.

Во втором модуле, площадью 96 кв.м., размещен общеподстанционный пункт управления (ОПУ), совмещенный с комплектным распределительным устройством (КРУ) 10 кВ.  В соответствии с проектом в ОПУ разместились:

• оборудование релейной защиты и автоматики;
• система АСУТП, телемеханики и связи;
• система коммерческого учета электроэнергии;
• система гарантированного питания подстанции.

Все оборудование подстанции российского производства.

Преимуществом данной МПС являются ее малые габариты — площадь двух модулей подстанции составила 239 кв.м., а полная площадь МПС, с установленными двумя трансформаторами 25 МВА каждый, — 1600 кв.м. Для сравнения – средняя площадь открытых ПС 110/10 кВ с двумя трансформаторами равна 4000 кв.м. Данное преимущество позволяет сократить объемы строительных работ и, как следствие, сократить ресурсы заказчика для строительства в целом.

Доставка МПС до объекта осуществлялась отдельными модулями, размер которых не превышал допустимые транспортные габариты, а сборка модулей осуществлялась уже на территории Заказчика.  МПС была размещена на фундаменте, что заняло гораздо меньшую площадь, в сравнении с традиционными ПС. Работы по монтажу и наладке МПС были проведены в сжатые сроки.

МПС 110/10 кВ оборудована системами внутреннего, уличного и аварийного освещения, отопления, вентиляции и автоматической охранно-пожарной сигнализации. Подстанция полностью автономна и не требует постоянного присутствия обслуживающего технического персонала. Организовано дистанционное управление оборудованием подстанции по средствам системы телемеханики, а также сбор и передача данных на оперативно-диспетчерский пункт.

Удобством применения Модульной ПС является еще и то, что мощность ПС можно увеличивать путем установки дополнительных модулей, подключая их на параллельную работу. МПС можно применять в системах электроснабжения промышленных предприятий, газовой и нефтедобывающей промышленности, на объектах сельского и городского хозяйства, а также на железнодорожном транспорте.

Открытие Индустриального Парка произошло спустя всего два года с момента подписания трехстороннего Соглашения о намерениях между Правительством Республики Татарстан, мэром Набережных Челнов и Корпорацией «Haier». Общая площадь составляет 1 277,3 тыс. кв.м. В Парке планируется разместить производственные мощности Haier по выпуску стиральных машин, телевизоров, морозильников и электрических водонагревателей. На данный момент производственная мощность завода составляет 500 000 единиц техники в год, после модернизации и установки дополнительной производственной линии, мощность завода увеличится до 1 миллиона единиц техники ежегодно.

Распределение мощности

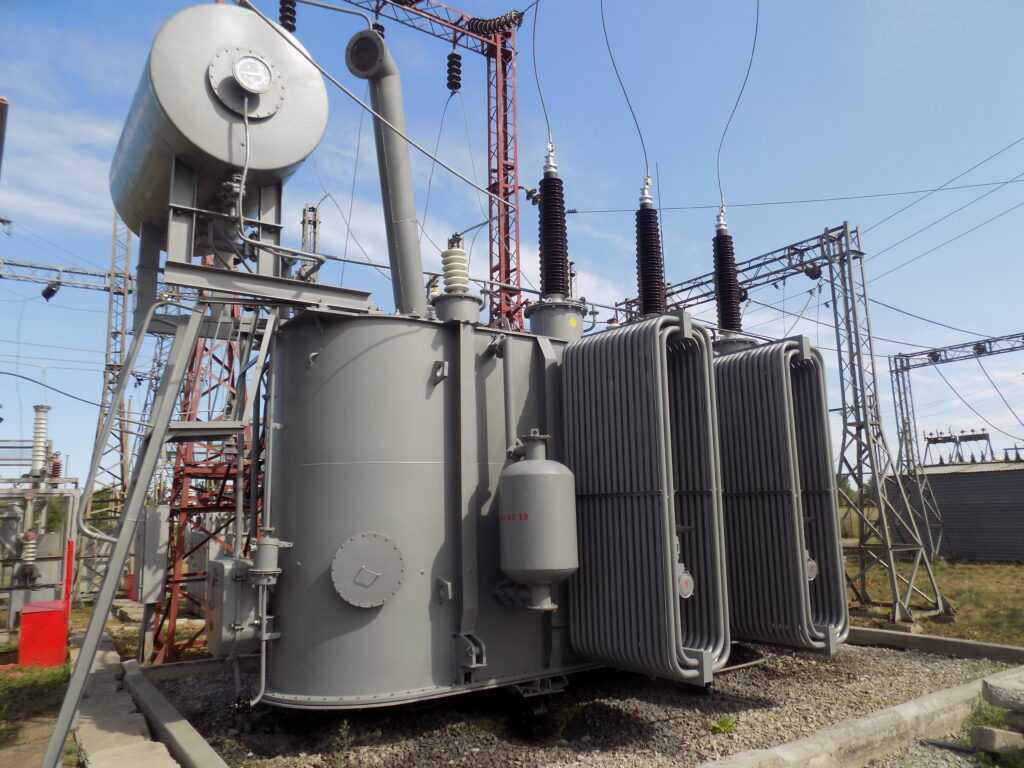

Главный трансформатор в конструкции подстанции 110 кВ

Подстанция является важной частью энергосистемы, и выбор главного трансформатора подстанции очень важен.

Мощность и количество главного трансформатора влияют на форму основной проводки и конструкцию устройства распределения электроэнергии.

Значение мощности передачи и соответствие между трансформатором и системой являются основными факторами, влияющими на выбор трансформатора.

Кроме того, выбор основного трансформатора оказывает большое влияние на надежность электроснабжения и последующее расширение.

Трансформатор, устанавливаемый на плите

Мы можем предоставить вам однофазный и трехфазный трансформатор, устанавливаемый на плите

Получить актуальное предложение

Трансформатор сухого типа

Тип: литая смола; Номинальная мощность: до 25 МВА; Номинальное напряжение: до 36 кВ;

Получить последнюю цену

Полюсный трансформатор

ТипТип CSP Частота: 50/60 Гц; Номинальная мощность: 5~167 ква

Узнать цену

Трансформатор сухого типа

Частота: 50/60 Гц Номинальное напряжение: 10кв, 20кв, 30кв Номинальная мощность: 400~2500ква

Получить последнюю цитату

Полное руководство по часто задаваемым вопросам

Принципы, которым необходимо следовать при выборе главных трансформаторов на подстанциях

(1) Подстанции 110 кВ обычно оснащены 2 главными трансформаторами. Подстанция 220кВ, 550кВд оборудована 3~4 трансформаторами.

(2) Подстанция оборудована более чем двумя главными трансформаторами. Требуется, чтобы при выходе из строя одного трансформатора другие трансформаторы обеспечивали более 60 % нагрузки подстанции. А другие главные трансформаторы должны обеспечивать питание первичных и вторичных нагрузок.

(3) При выборе подстанций с тремя уровнями напряжения в качестве главного трансформатора обычно выбирают трехобмоточный трансформатор.

(4) Для трансформаторов, подключенных к двум типам систем 110 кВ и выше с заземлением нейтрали, обычно предпочтительны автотрансформаторы.

5) Для подстанций, передающих электроэнергию в густонаселенные районы, могут применяться двухобмоточные трансформаторы.

Выбор главного трансформатора 500 кВ на ГЭС

Определение количества главных трансформаторов 110 кВ

Когда подстанция должна поставлять сельскохозяйственную электроэнергию.

В связи с сезонными колебаниями потребления электроэнергии в сельском хозяйстве на начальной стадии подстанции требуются два главных трансформатора большой мощности.

Два главных трансформатора должны гарантировать, что при ремонте одного другой сможет гарантировать подачу электроэнергии.

С развитием экономики в будущем можно будет установить еще один трансформатор.

Каковы основные методы заземления нейтрали энергосистем?

Определение мощности главного трансформатора 110 кВ

Выбор мощности главного трансформатора должен основываться на развитии нагрузки подстанции в течение 10-20 лет.

Для загородной подстанции главный трансформатор должен совмещаться с градостроительной.

Строящаяся подстанция расположена в пригороде.

В связи с развитием экономики города рекомендуется выбирать трансформатор большой мощности.

Выбор и расчет мощности трансформаторов, используемых на подстанциях

В конкретном случае определить мощность трансформатора:

(1) При остановке работы одного трансформатора на подстанции другой трансформатор может обеспечить 60% полной нагрузки , то есть:

S′B=S∑60%=103,731×60%=62,241(МВА)

(2) Работа одного трансформатора должна удовлетворять потребности в питании первичной и вторичной нагрузок.

Первая и вторая нагрузка

15+10+0,63+0,42+0,78=26,83 МВА

Следовательно, мощность трансформатора составляет не менее 62,241 МВА.

Определение типа трансформатора 110 кВ

Выбор количества фаз

При выборе главного трансформатора необходимо учитывать такие факторы, как надежность и условия транспортировки.

При отсутствии ограничений по условиям перевозки на подстанциях электростанций напряжением 330 кВ и ниже применяются трехфазные трансформаторы.

В то же время из-за высокой стоимости однофазных трансформаторов выбирают трехфазные трансформаторы.

Полное руководство по трехфазным распределительным трансформаторам

Форма обмотки

В основном имеются две обмотки и три обмотки в виде обмоток.

При выборе формы обмотки трансформатора приоритет отдается трехобмоточному трансформатору. Из-за экономичности и высокого КПД трехобмоточного трансформатора.

Если подстанцию ​​необходимо углубить в центр нагрузки, можно использовать двухобмоточный трансформатор. Особенно, когда трансформатор имеет состояние источника питания с высокого напряжения на низкое.

Где обычно используются обмоточные трансформаторы

• Подстанция должна быть оборудована двумя типами повышающих обмоточных трансформаторов. Они могут усилить пользователей.

• Основная форма понижающей подстанции на 3 уровня напряжения. Высокое напряжение подает питание на среднее и низкое напряжение. Высокое и среднее напряжение подает питание на низкое напряжение.

• На узловой подстанции необходимо соединить друг с другом две системы с разным уровнем напряжения.

• В трансформаторе, соединенном звездой-звездой, требуется третья обмотка, соединенная треугольником. Строящаяся подстанция имеет три уровня напряжения 110 кВ, 35 кВ и 10 кВ, поэтому предлагается трехобмоточный трансформатор.



Меры профилактики отключения трехстороннего выключателя главного трансформатора 110 кВ

Выбор общего типа и автотрансформатора

Автотрансформатор — разновидность многообмоточного трансформатора. Характеристика состоит в том, что две обмотки соединены по электромагнитной и цепной схеме.

Таким образом, автотрансформатор использует электромагнитные соединения, чтобы дополнить его часть для передачи энергии. Другая часть использует схемное соединение.

Величина мощности электромагнитной передачи определяет размер, вес, площадь поперечного сечения сердечника и потери трансформатора.

Таким образом, по сравнению с обычными трансформаторами той же мощности и того же уровня напряжения, экономические преимущества автотрансформатора значительны.

Благодаря простой и экономичной конструкции автотрансформатор широко используется в системах с прямым заземлением нейтрали напряжением 110 кВ и выше.

Замена обычных трансформаторов автотрансформаторами стала тенденцией развития. Поэтому рассмотрим выбор автотрансформаторов.

Способ заземления нейтрали

Способ заземления нейтрали электрической сети определяет способ заземления нейтрали главного трансформатора.

Главный трансформатор, выбранный для строящейся подстанции, представляет собой трехобмоточный трансформатор с автосвязью.

Звено в центральной точке главного трансформатора. Сторона 110 кВ использует метод прямого заземления. 35 кВ и 10 кВ используют режим без заземления.

Заключительные замечания

Выбор трансформатора связан с успехом проекта строящейся подстанции. Его выбор должен не только отвечать требованиям краткосрочной нагрузки, но и учитывать долгосрочную.

Выбору трансформаторов следует уделить достаточно внимания.

Главный распределительный трансформатор, изготовленный по индивидуальному заказу

Если вам необходимо приобрести главный трансформатор для вашей подстанции, Daelim может предоставить вам предложение.

Daelim имеет несколько серий главных трансформаторов. В то же время Daelim также может спроектировать и произвести необходимые вам силовые трансформаторы. Daelim имеет команду по проектированию и производству основных трансформаторов с 15-летним опытом.

Загрузить ресурс

ЭЛЕКТРИЧЕСКИЙ, С ДВИГАТЕЛЕМ– ДЭЛИМ БЕЛЕФИК

Центр продукции

Китай 40 МВА 110 кВ до 10 кВ трансформатор трансформатора электроэнергии поставщиков, производителей, фабрика – себестоимость

номинальная мощность трансформатора 40000 кВА, первичное напряжение трансформатора 110 кВ, вторичное напряжение 10 кВ.

Отправить запросChat Now

Подробная информация о продукте

Введение продукта

Этот силовой трансформатор мощностью 40 МВА был доставлен на подстанцию ​​в Китае в 2010 году, номинальная мощность трансформатора составляет 40000 кВА, первичное напряжение трансформатора составляет 110кВ и вторичное напряжение 10кВ.

Железный сердечник этого электрического трансформатора изготовлен из качественной холоднокатаной листовой кремнистой стали, а катушка изготовлена ​​из качественной бескислородной меди, отличающейся хорошим внешним видом и безопасной работой. Продукция широко используется для передачи и распределения электроэнергии в промышленных и сельскохозяйственных сетях. Наш силовой трансформатор мощностью 40 МВА был разработан с использованием передовых технологий, с использованием высококачественных материалов и компонентов, что обеспечивает надежное качество и длительный срок службы. Мы также предлагаем распределительные трансформаторы, сухие трансформаторы, печные трансформаторы и выпрямительные трансформаторы. Если вы заинтересованы в любом из этих предметов, пожалуйста, не стесняйтесь обращаться к нам, мы предоставим вам более подробную информацию.

Компания SCOTECH гарантирует, что каждый из поставленных нами трансформаторов прошел полное приемочное испытание, и мы остаемся с нулевым уровнем отказов в течение более 10 лет. Наши силовые трансформаторы с масляным погружением разработаны в соответствии с IEC, ANSI и другими основными международными стандартами.

Комплект поставки

Продукт: Масляный силовой трансформатор

Номинальная мощность: до 200 МВА

Первичное напряжение: до 230 кВ

Технические характеристики

40 MVA power transformer specification and data sheet

Delivered to	China
Year	2010
Model	SFZ11
Тип	Масляный силовой трансформатор
Стандартный	IEC60076
Rated Power	28/40 MVA
Frequency	50 HZ
Phase	Three
Cooling Type	ONAN/ONAF
Первичное напряжение	110 кВ
909020 Вторичное напряжение 30244	10 KV
Winding Material	Copper
Vector Group	YNd1
Impedance	8%
Устройство РПН	Устройство РПН (устройство РПН)
Диапазон переключения	±8*1,25%
Accessories	Standard Configuration
Remarks	N/A

40 MVA 110/10KV Transformer Manufacturing

Finished 40 MVA 110/10KV Трансформатор

40 МВА 110/10 кВ Испытание трансформатора

2

2

Установка Ввод в эксплуатацию и эксплуатация

Каковы особенности устройства РПН?

Переключатели ответвлений под нагрузкой (или переключатели ответвлений цепи), как следует из названия, позволяют переключать ответвления и, следовательно, регулировать напряжение с трансформатором под нагрузкой.

Переключение ответвлений обычно выполняется на обмотке ВН по двум причинам:

Поскольку токи ниже, контакты переключателя ответвлений, провода и т. д. могут быть меньше.

Так как обмотка ВН намотана снаружи обмотки НН, проще вывести ответвления на устройство РПН.

Часто задаваемые вопросы

1. Как скоро вы сможете доставить трансформатор?

Это зависит от количества и мощности трансформатора, как правило, в течение одного месяца с даты, подтвержденной покупателем.

2. Как долго вы можете предоставить гарантию качества?

12 месяцев со дня эксплуатации трансформатора.

3. Какой способ оплаты вы принимаете?

T/T (банковский перевод), L/C оба принимаются.
