Как сделать подсветку выключателя из светодиодов?
Даже прожив в квартире всю жизнь, включить свет в абсолютной темноте получается сразу далеко не всегда. Выключатели со светодиодами помогут не прощупывать каждый раз всю поверхность стен, даст возможность быстро и легко сориентироваться на месте по подсветке.
Существуют фабричные устройства со встроенными индикаторами, выполненными на основе светодиодов или ламп. Но не всегда такой выключатель подойдет под конкретные условия эксплуатации – 2- и 3-кнопочные устройства найти довольно сложно.
Простая схема поможет собрать и подключить свой выключатель со светодиодом. Дополнительные преимущества такой подсветки заключаются в возможности контролировать исправность проводки, ламп и самого выключателя. Для реализации задуманного потребуется несколько простых радиодеталей и немного времени.
Что может потребоваться?
Подключить светодиод к выключателю можно несколькими способами. Во-первых, следует решить, будет ли индикатор внутри корпуса, или снаружи.
Во-вторых, следует продумать и просчитать схему, выбрать подходящие элементы, или же наоборот, исходить из уже имеющихся.
Основная роль при монтаже подсветки выключателя отводится светодиоду (VD1). Подключать его к клеммам выключателя нужно через ограничивающий резистор (R1). Схема подсветки должна также включать в себя защитный светодиод (VD1), который избавит от неприятностей при обратном напряжении.
Номинал резистора подбирается с учетом цвета и яркости светодиода, при этом следует учитывать также и возможность нагрева элементов. Устройства различных оттенков могут существенно отличаться по своим основным характеристикам. В среднем рабочий диапазон резистора 100-150 кОм при мощности свыше 1 Вт. Если светодиод светит недостаточно ярко, величину сопротивления можно несколько сократить.
При разработке схемы подсветки стоит учитывать тип светильника:
- лампы накаливания будут работать в обычном режиме;
- энергосберегающие могут начать мерцать;
- освещение на базе светодиода может не работать с данной схемой из-за высокого собственного сопротивления элементов.
Устранить некоторые недостатки схемы, повысить КПД и снизить потребление энергии (с 1кВт/час до 0,05 кВт/час в месяц) можно с помощью установки дополнительного конденсатора, который и будет выполнять функции токоограничивающего элемента. При этом номинал резистора также нужно будет понизить приблизительно до 100-500 Ом при мощности около 0,25 Вт.
Основной недостаток подключения конденсатора – увеличение габаритов индикатора.
По подобной схеме может быть подключена подсветка розеток и других элементов интерьера на базе светодиодов.
Этапы подключения подсветки
Подключения светодиода не требует никаких особых навыков, важно лишь не пренебрегать правилами безопасности, выполнять все действия аккуратно, чтобы не повредить существующую проводку.
- Отключить подачу электроэнергии.
- Собрать выбранную схему, подключить элементы к клеммам выключателя.
- Для вывода светодиода в декоративной панели выключателя следует просверлить отверстие с диаметром около 2 мм.
- Вставить светодиод, при необходимости закрепить его с помощью клея.
- Собрать выключатель.
- Возобновить подачу электроэнергии.
- Проверить работоспособность схемы.
Подсветка будет работать только при выключенном освещении, когда светильник работает, светодиод не будет виден.
Выключатели со светодиодами могут выполнять функцию импровизированного ночника, поэтому важно внимательно относиться к выбору яркости и оттенка устройства. Чаще всего монтируются именно красные светодиоды, хотя выбор можно остановить на зеленых, голубых и даже обычных белых. Более сложные схемы помогут реализовать отдельную индикацию для каждой клавиши 2-х и 3-хкнопочных выключателей, но такая подсветка не пользуется особой популярностью и отличается сложной реализацией.
Выключатель с подсветкой: Подключаем выключатель с подсветкой
Содержание
Какие бывают выключатели с индикацией включения
Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод.
Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.
Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.
Тройной выключатель с подсветкой
Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.
Как устроен выключатель с подсветкой
Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.
Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.
Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:
- люминесцентные лампы;
- приборы освещения с электронными пусковыми регуляторами;
- некоторые виды светодиодных ламп.
По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.
Выключатели с подсветкой имеют массу преимуществ:
- Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
- Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
- Обслуживание светодиода не требует больших энергозатрат.
Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.
Важно! Из недостатков можно выделить потребление большого количество электроэнергии при подключении по отдельным схемам (с использованием резистора).
Применение светодиодного выключателя
Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.
Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш
Чем больше источников освещения, тем больше потребуется клавиш на выключателе.
Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд. Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.
Варианты использования ламп подсветки
В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»
Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.

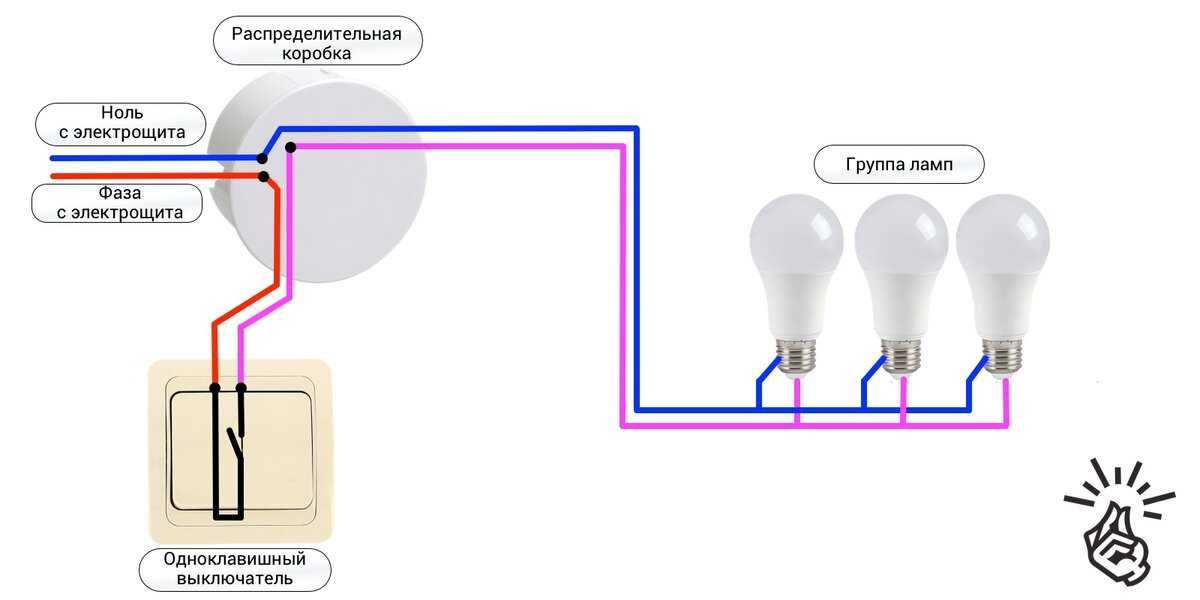

Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.
Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.
Так же точно работает и выключатель трехклавишный.
Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.
Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.
При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.

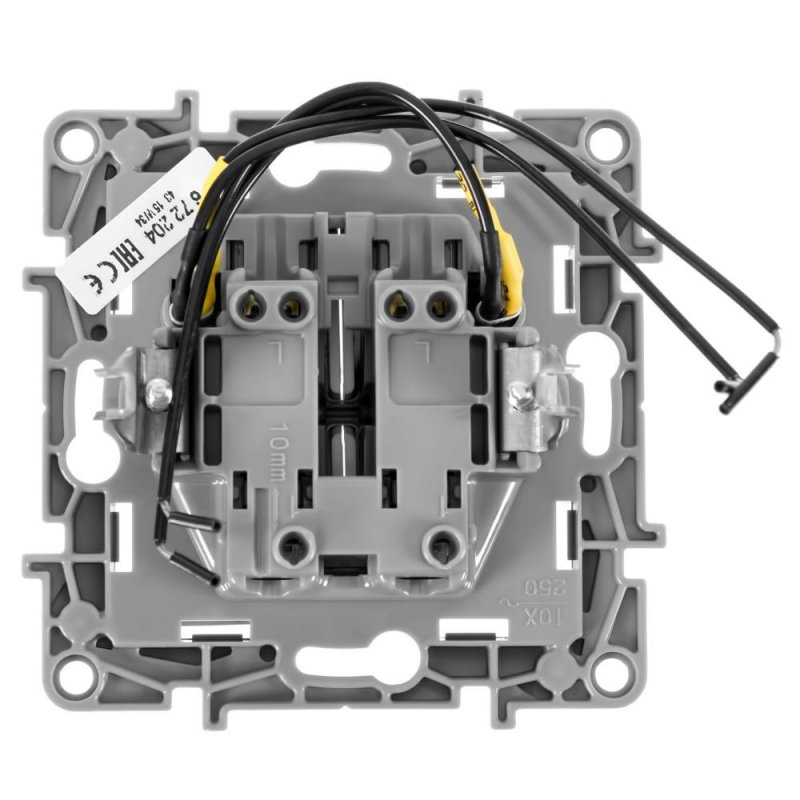

Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.
Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226).
А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:
Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.
Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.
По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.
Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.
Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор.
Никакого паразитного свечения не может быть в принципе.
Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.
Виды в зависимости от типа подсветки
Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:
- С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
- Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
- С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.
Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.В быту используются приборы всех перечисленных видов.
Как выбрать светодиодный выключатель
Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.
Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее
Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые. По способу установки различают внутренние и наружные устройства.
Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.
Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:
- Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
- Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
- Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.
Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.
Схема подсветки выключателя на светодиоде и сопротивлении
В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.
Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».
Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.
Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

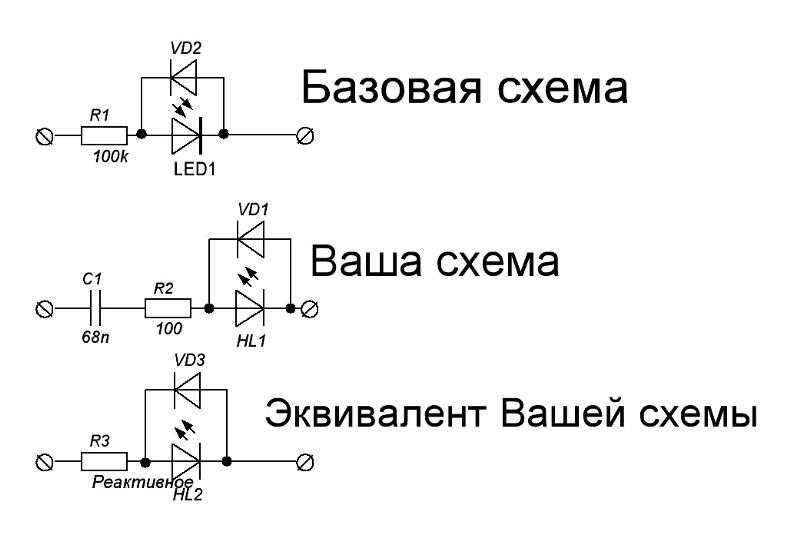

Схема подсветки выключателя на светодиоде и конденсаторе
Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.
Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.
Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.
Схема подсветки выключателя на неоновой лампочке (неонке)
Схема подсветки выключателя на неоновой лампочке (неонке) лишена недостатков, присущих выше представленных схемам подсветки на светодиодах.
Такая схема подсветки выключателя подходит для выключателей люстры и любых других видов светильников, с установленными в них как лампочками накаливания, так и энергосберегающих люминесцентных и светодиодных ламп.
Когда выключатель разомкнут ток течет через сопротивление R1, газоразрядную лампочку HG1 и она светится. R1 любого типа мощностью более 0,25 Вт, номиналом от 0,5 до 1,0 МОм.
На фотографии Вы видите собранную схему подсветки выключателя, проще которой не бывает. Достаточно последовательно с неоновой лампочкой любого типа включить резистор и схема готова.
Где взять неоновую лампочку
Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них. Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих.
Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.
Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.
Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме.
Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.
Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.
На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.
Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение.
В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.
Устройство выключателя с подсветкой
Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.
Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.
Устройство выключателя с подсветкой.
Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.
Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров.
Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.
- Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
- Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.
Подключение напрямую через резистор – это не самый лучший вариант. Обусловлено это производительностью цепи, а также склонностью резистора к перегреванию. Также не исключена вероятность того, что через электрическую цепь потечет обратный ток. Это неизбежно приведет к пробою светодиода.
С диодом
Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу. Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.
Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.
Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.
Схема подсветки с диодом и с неоновой лампой.
Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.
Для экономии электроэнергии с конденсатором
Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.
Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.
Схема подсветки на светодиоде и конденсаторе.
Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии.
Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.
Правила подключения
Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.
Куда подводить провода
Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.
Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.
Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая.
Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.
Подключение выключателя света с одной клавишей с подсветкой
Схема присоединения подсветки к сети

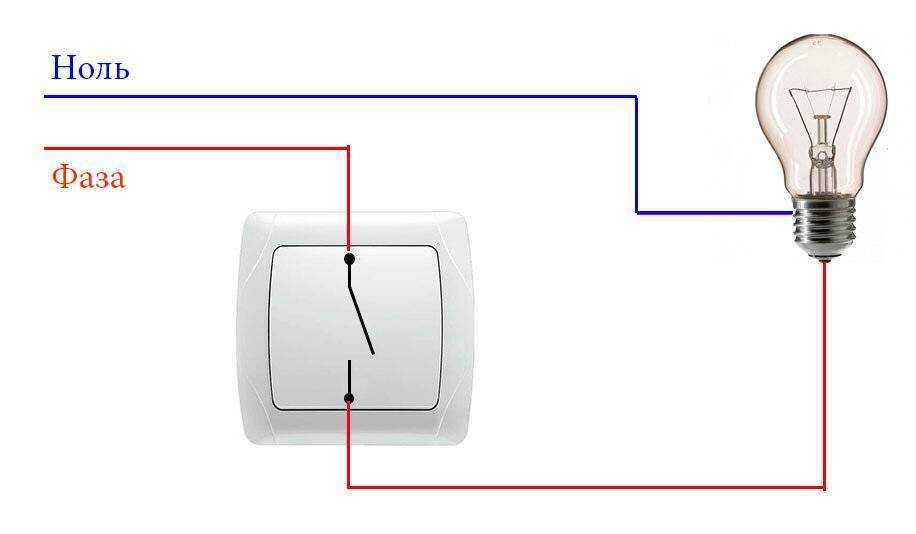

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.
Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.
Как подключить выключатель с двумя клавишами и подсветкой
Схема включения двойной модели с подсветкой
Схема подключения данной электрической конструкции мало чем отличается от предыдущей.
В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.
В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.
Установка одинарного выключателя
Перед тем как начать работу по установке, нужно обязательно обесточить помещение.
Затем демонтируется старый выключатель, если он был ранее установлен. Для этого:
- Снимаем клавиши, поддевая их отвёрткой с плоским жалом.
Каждая клавиша (если их несколько) аккуратно поддевается отвёрткой и удаляется из посадочного гнезда
- Аккуратно удаляем декоративную рамку.
- Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.
После отручивания двух винтов корпус выключателя можно свободно вынуть из гнезда подрозетника
- Ослабляем крепления проводов и отсоединяем их.
Для отсоединения проводов достаточно ослабить болты их крепления на 1–2 оборота
В результате у нас в руках останется внутренняя часть старого выключателя, которую можно утилизировать или оставить на запасные части.
Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть:
- Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
- Закрутить болты крепления к подрозетнику.
- Установить рамку и клавиши.
- Включить рубильник и проверить работоспособность устройства во всех режимах.
При выключенном свете лампочка подсветки должна гореть
Необходимо отметить, что процесс подключения выключателя с подсветкой ничем не отличается от подсоединения обычного прибора.
Монтаж и подключение выключателей с несколькими клавишами
В обиходе часто используются выключатели на несколько клавиш. С их помощью можно управлять работой сразу нескольких линий приборов освещения. Их устанавливают в больших помещениях или при необходимости включать и выключать свет в нескольких комнатах из одного места.
Установка таких выключателей полностью аналогична изложенной выше с тем лишь отличием, что из стены будет подходить один фазовый провод и несколько (по числу клавиш) проводов от потребителей. Важно подключить их в правильном порядке
Как отключить светодиод в выключателе
Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:
- Полностью обесточить квартиру, дом, проверить напряжение на выходе.
- Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
- Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
- С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
- Когда схема соединения была запомнена, провода отсоединяют.
Схема выключателя с подсветкой
Переделанная схема
Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.
Способы избавления от «моргающих» ламп
Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными.
Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?
Удобно — не надо искать на стене
Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:
Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.
youtube.com/embed/_aFX5KHstiE?ecver=1″ frameborder=”0″ allowfullscreen=”allowfullscreen”> Почему мигают энергосберегающие лампы
Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.
Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев
Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает. Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.
Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов
Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле.
От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением. Реле выпускается многими производителями электротоваров — Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.
Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества. Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.
Видеоинструкция
Источники
- https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-vyklyuchatel-s-podsvetkoj-sxema-i-ustrojstvo/
- https://lightika. com/raznoe/kak-podklyuchit-vyklyuchatel-s-podsvetkoy.html
- https://ProFazu.ru/provodka/ustanovochnye/vyklyuchatel-s-podsvetkoj.html
- https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-kak-podklyuchit-vyklyuchatel-s-podsvetkoj.html
- https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html
com/raznoe/kak-podklyuchit-vyklyuchatel-s-podsvetkoy.htmlToyota Small Style OEM Бампер Light Bar Switch – Cali Raised LED
ПРИМЕЧАНИЕ. Подходит только для Tacoma 3-го поколения.
Вам трудно заставить эти вторичные переключатели светиться, как ваши заводские переключатели? Вам надоело сращивать заводскую проводку, чтобы заставить эти переключатели работать? У нас есть решение!
Это жгуты «подключи и работай», которые предназначены для освещения ваших выключателей послепродажного обслуживания без необходимости использования зажимов-вампиров, тройников или любых других устройств, которые могут перерезать один из ваших крошечных заводских проводов.
Каждый жгут предназначен для подключения к задней части заводского разъема и «заимствования» заводской схемы освещения, которая проходит через этот разъем. В каждый комплект входит дополнительный зеленый разъем, который полностью заменяет тот, который вы получаете с переключателями Ch5x4/Cali-Raised/AOB/MIC-Tuning в стиле Toyota, поэтому больше не нужно гадать, когда дело доходит до подсветки ваших переключателей.
Когда вы используете эти жгуты, ваш новый переключатель(и) будет подсвечиваться вместе с остальными переключателями в вашем грузовике, и его можно будет регулировать с помощью диммера на приборной панели.
Слева от жгута рулевого колеса можно подсветить 1 послепродажный переключатель без сращивания. Если вы строите панель переключателей или вам нужно осветить более одного переключателя, вы можете заказать наш гирляндный жгут, чтобы расширить освещение до 1 дополнительного переключателя. Вы можете добавлять или удалять несколько последовательных цепочек в любой момент сборки вашего грузовика.
Просто подключите жгут проводов к разъему грузового фонаря (присутствует на всех 3 rd поколения Tacomas, включая кабины Access; разъем находится за пластиковым отсеком!), подсоедините зеленый разъем к новому выключателю и завершите установку, подключение оставшихся 2 проводов в соответствии со схемой подключения производителя переключателя (от вспомогательного реле и к источнику 12 В).
Читать далее
$ 15,99
Выберите
Жгут гирляндной цепи Переключатель освещения жгута Оба (1 жгут гирляндной цепи и 1 жгут освещения) Оба (2 жгута гирляндной цепи и 1 жгут подсветки)
Количество
youtube.com/embed/oScdPlioXDs” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> НЕДАВНО ПРОСМОТРЕННЫЕ ТОВАРЫ
| В наличии | 5 дней | [Другое] 1b | 2 | [Возврат] Право Возврат | Винтовой терминал | 47 | 69,5 | Синий | Синий | Синий | AC/DC 6 | . 5 дней | [Прочее] 1b | 2 | [Возврат] Право Возврат | Винтовой зажим | 47 | 69,5 | Синий11 Синий10051 | Синий | AC/DC 12 | Блок подсветки пустого пространства-NC | |||||||||||
| В наличии | 5 дней | [Другое] 1B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69,5 | Blue | Blue | Blue | AC/DC 24 | Blue | Blue | AC/DC 24 | Blue | Blue | AC/DC 24 | Blue | Blue | AC/DC 24 | . -NC | ||||||||||||
| В наличии | 5 Days | [Other] 1b | 2 | [Return] Right Return | Screw terminal | 47 | 69.5 | Blue | Blue | Blue | AC 100/110/120 | Blank- Осветительный блок-NC | |||||||||||||||||||||
| В наличии | 5 дней | [Other] 1b | 2 | [Return] Right Return | Screw terminal | 47 | 69.5 | Blue | Blue | Blue | AC 200/220/230/240 | Blank- Осветительный блок-NC | |||||||||||||||||||||
| В наличии | 5 дней | 1a | 2 | [Возврат] Правый возврат | Винтовой терминал | 47 | 69,5 | Синий | Синий | Синий | AC/DC 6 | БЕЗ СВОДИТА 5 дней | 1a | 2 | [Возврат] Правый возврат | Винтовой зажим | 47 | 69,5 | Синий | 051 | AC/DC 12 | Блок NO-Lighting-пустой | |||||||||||
| В наличии | 5 Days | 1a | 2 | [Return] Right Return | Screw terminal | 47 | 69. 5 | Blue | Blue | Blue | AC/DC 24 | NO-Lighting Unit-Blank | |||||||||||||||||||||
| В наличии | 5 дней | 1A | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69,5 | Blue | Blue | Blue | AC 100/110/120 | -Блю Пустой | |||||||||||||||||||||
| В наличии | 5 дней | 1a | 2 | [Return] Right Return | Screw terminal | 47 | 69.5 | Blue | Blue | Blue | AC 200/220/230/240 | NO-Lighting Unit- Пустой | |||||||||||||||||||||
| В наличии | 5 дней | 2a | 2 | [Возврат] Направо Возврат | Винтовая клемма | 47 | 69,5 | Blue | Blue | Blue | AC/DC 6 | 2A | 2 | [Возврат] Правый возврат | Винтовой терминал | 47 | 69,5 | Blue | Синий | Blue | AC/DC 12 | . 0051 | Блок освещения NO-NO | ||||||||||
| В наличии | 5 Days | 2a | 2 | [Return] Right Return | Screw terminal | 47 | 69.5 | Blue | Blue | Blue | AC/DC 24 | NO-Lighting Unit-NO | |||||||||||||||||||||
| В наличии | 5 дней | 2a | 2 | [Return] Right Return | Screw terminal | 47 | 69.5 | Blue | Blue | Blue | AC 100/110/120 | NO-Lighting Unit-NO | |||||||||||||||||||||
| В наличии | 5 дней | 2a | 2 | [Возврат] Направо Возврат | Винтовая клемма | 47 | 69. 5 | Blue | Blue | Blue | AC 200/220/230/240 | NO-Lighting Unit-NO | |||||||||||||||||||||
| Available | 5 дней | 1A1B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69,5 | Blue | Blue | Blue | . BlueBlue | Blue | NO-Lighting Unit-NC | ||||||||||||||||||||
| В наличии | 5 Days | 1a1b | 2 | [Return] Right Return | Screw terminal | 47 | 69.5 | Blue | Blue | Blue | AC/DC 12 | NO-Lighting Unit-NC | |||||||||||||||||||||
| В наличии | 5 дней | 1A1B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69,5 | Blue | Blue | Blue | AC/DC 24 | AC/DC 241951 | Blue | AC/DC 241951 9003 | |||||||||||||||||||
| В наличии | 5 дней | 1a1b | 2 | [Return] Right Return | Screw terminal | 47 | 69. 5 | Blue | Blue | Blue | AC 100/110/120 | NO-Lighting Unit-NC | |||||||||||||||||||||
| В наличии | 5 дней | 1a1b | 2 | [Возврат] Направо Возврат | Винтовая клемма | 47 | 69.5 | Blue | Blue | Blue | AC 200/220/230/240 | NO-Lighting Unit-NC | |||||||||||||||||||||
| Available | 5 дней | [Прочее] 2b | 2 | [Возврат] Право Возврат | Винтовая клемма | 47 | 69,5 | Синий | Синий10051 | AC/DC 6 | NC-Lighting Unit-NC | ||||||||||||||||||||||
| В наличии | 5 дней | [Другое] 2B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69,5 | Blue | Blue | Blue | AC/DC 12 | Blue | Blue | AC/DC 12 | Blue | ||||||||||||||||||
| В наличии | 5 дней | [Другое] 2B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69,5 | Blue | Blue | Blue | AC/DC 24 | Blue | |||||||||||||||||||||
| В наличии | 5 дней | [Другое] 2B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69. 5 | Blue | Blue | Blue | AC 100/11051 | . -NC | |||||||||||||||||||||
| В наличии | 5 дней | [Прочее] 2b | 2 | [Возврат] Право Возврат | Screw terminal | 47 | 69.5 | Blue | Blue | Blue | AC 200/220/230/240 | NC-Lighting Unit-NC | |||||||||||||||||||||
| Available | 5 дней | [Прочее] 1b | 2 | [Возврат] Право Возврат | Терминал ввода | 47,6 | 63,7 | Синий | 0050 СинийСиний | AC/DC 6 | Блок подсветки холостого хода NC | ||||||||||||||||||||||
| В наличии | 5 Days | [Other] 1b | 2 | [Return] Right Return | Insertion Terminal | 47. 6 | 63.7 | Blue | Blue | Blue | AC/DC 12 | Blank-Lighting Unit -NC | |||||||||||||||||||||
| В наличии | 5 Days | [Other] 1b | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC/DC 24 | Blank-Lighting Unit -NC | |||||||||||||||||||||
| В наличии | 5 дней | [Other] 1b | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC 100/110/120 | Blank-Lighting Unit -NC | |||||||||||||||||||||
| В наличии | 5 дней | [Другое] 1b | 2 | [Возврат] Право Возврат | Insertion Terminal | 47. 6 | 63.7 | Blue | Blue | Blue | AC 200/220/230/240 | Blank-Lighting Unit-NC | |||||||||||||||||||||
| Available | 5 дней | 1a | 2 | [Возврат] Правый возврат | Терминал ввода | 47,6 | 63,7 | Синий | Синий | Синий | AC/DC 6 | Блок NO-Lighting, пустой | |||||||||||||||||||||
| В наличии | 5 Days | 1a | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC/DC 12 | NO-Lighting Unit-Blank | |||||||||||||||||||||
| В наличии | 5 Days | 1a | 2 | [Return] Right Return | Insertion Terminal | 47. 6 | 63.7 | Blue | Blue | Blue | AC/DC 24 | NO-Lighting Unit-Blank | |||||||||||||||||||||
| В наличии | 5 дней | 1a | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC 100/110/120 | NO-Lighting Unit-Blank | |||||||||||||||||||||
| В наличии | 5 дней | 1a | 2 | [Возврат] Право Возврат | Терминал ввода | 47,6 | 63,7 | Blue | Blue | Blue | AC 200/220/230/240 | 2a | 2 | [Возврат] Правый возврат | Терминал ввода | 47,6 | 63,7 | Синий | СинийAC/DC 6 | NO-Lighting Unit-NO | |||||||||||||
| В наличии | 5 Days | 2a | 2 | [Return] Right Return | Insertion Terminal | 47. 6 | 63.7 | Blue | Blue | Blue | AC/DC 12 | NO-Lighting Unit-NO | |||||||||||||||||||||
| В наличии | 5 Days | 2a | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC/DC 24 | NO-Lighting Unit-NO | |||||||||||||||||||||
| В наличии | 5 дней | 2a | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC 100/110/120 | NO-Lighting Unit-NO | |||||||||||||||||||||
| В наличии | 5 дней | 2a | 2 | [Возврат] Правый возврат | Терминал ввода | 47. 6 | 63.7 | Blue | Blue | Blue | AC 200/220/230/240 | NO-Lighting Unit-NO | |||||||||||||||||||||
| Available | 5 дней | 1A1B | 2 | [Возврат] Правый возврат | вставка терминала | 47,6 | 63.7 | Синий | Blue | Blue | AC/DC 6 | NO-Lighting Unit-NC | |||||||||||||||||||||
| В наличии | 5 Days | 1a1b | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC/DC 12 | NO-Lighting Unit-NC | |||||||||||||||||||||
| В наличии | 5 Days | 1a1b | 2 | [Return] Right Return | Insertion Terminal | 47. 6 | 63.7 | Blue | Blue | Blue | AC/DC 24 | NO-Lighting Unit-NC | |||||||||||||||||||||
| В наличии | 5 дней | 1a1b | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC 100/110/120 | NO-Lighting Unit-NC | |||||||||||||||||||||
| В наличии | 5 дней | 1a1b | 2 | [Возврат] Право Возврат | Терминал ввода | 47.6 | 63.7 | Blue | Blue | Blue | AC 200/220/230/240 | NO-Lighting Unit-NC | |||||||||||||||||||||
| Available | 5 дней | [Прочее] 2b | 2 | [Возврат] Право Возврат | Терминал ввода | 47,6 | 63,7 | СинийAC/DC 6 | NC-Lighting Unit-NC | ||||||||||||||||||||||||
| В наличии | 5 Days | [Other] 2b | 2 | [Return] Right Return | Insertion Terminal | 47. 6 | 63.7 | Blue | Blue | Blue | AC/DC 12 | NC-Lighting Unit -NC | |||||||||||||||||||||
| В наличии | 5 Days | [Other] 2b | 2 | [Return] Right Return | Insertion Terminal | 47.6 | 63.7 | Blue | Blue | Blue | AC/DC 24 | NC-Lighting Unit -NC | |||||||||||||||||||||
| В наличии | 5 дней | [Другое] 2B | 2 | [Возврат] Правый возврат | вставка | 47.6 | 63.7 | Blue | Blue | AC 100/11050 | . -NC | ||||||||||||||||||||||
| В наличии | 5 дней | [Прочее] 2b | 2 | [Возврат] Право Возврат | Insertion Terminal | 47. 6 | 63.7 | Blue | Blue | Blue | AC 200/220/230/240 | NC-Lighting Unit-NC | |||||||||||||||||||||
| Available | 5 дней | [Прочее] 1b | 2 | [Возврат] Право Возврат | Винтовая клемма | 47 | 69,5 | Зеленый | Зеленый | Зеленый | AC/DC 6 | Блок подсветки холостого хода-NC | |||||||||||||||||||||
| В наличии | 5 дней | [Другое] 1B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69.5 | Green | Green | Green | AC/DC 12 | Green | Green | AC/DC 12 | BREEN | ||||||||||||||||||
| В наличии | 5 дней | [Другое] 1B | 2 | [Возврат] Правый возврат | винтовой терминал | 47 | 69,5 | Green | Green | Green | AC/DC 24951 | БЛАД. -NC | |||||||||||||||||||||
| В наличии | 5 дней | [Other] 1b | 2 | [Return] Right Return | Screw terminal | 47 | 69.5 | Green | Green | Green | AC 100/110/120 | Blank-Lighting Unit -NC | |||||||||||||||||||||
| В наличии | 5 дней | [Другое] 1b | 2 | [Возврат] Право Возврат | Screw terminal | 47 | 69.5 | Green | Green | Green | AC 200/220/230/240 | Blank-Lighting Unit-NC | |||||||||||||||||||||
| Available | 5 дней | 1a | 2 | [Возврат] Правый возврат | Винтовая клемма | 47 | 69,5 | Зеленый | Зеленый | Зеленый | AC/DC 6 | Блок NO-Lighting-пусто | |||||||||||||||||||||
| В наличии | 5 Days | 1a | 2 | [Return] Right Return | Screw terminal | 47 | 69. Больше новостей |
