Последовательное соединение аккумуляторных батарей: Последовательное и параллельное соединение аккумуляторных батарей

Соединение аккумуляторов для увеличения напряжения и емкости • Ваш Солнечный Дом

Мы уже рассматривали особенности соединения солнечных панелей. Рассмотрим соединение аккумуляторов для повышения напряжения и емкости.

У любого аккумулятора выделяют следующие основные характеристики:

• Номинальное напряжение (В ― Вольт)
• Емкость (Ач – Ампер*час)
• Максимальное количество запасенной энергии = Номинальное напряжение умноженное на Емкость (кВт*ч – киловатт*час)

Существует три возможных варианта соединения аккумуляторов между собой – последовательно, параллельно или последовательно-параллельно.   В зависимости от схемы соединения аккумуляторов в Банк Аккумуляторов может меняться Номинальное напряжение или Емкость системы, при этом максимальное количество запасенной энергии всех аккумуляторов останется неизменным.

Рассмотрим каждый из возможных вариантов соединения аккумуляторов в Банк Аккумуляторов:

1)  Последовательное соединение аккумуляторов

При таком соединении минусовая клемма первого аккумулятора соединяется с плюсом второго, минус второго с плюсом третьего и так далее.

В случае такого соединения Емкость системы остается неизменной, но напряжение системы является суммой всех соединенных последовательно аккумуляторов.

Например:

Имеем 4 аккумулятора емкостью 200Ач и номинальным напряжением 12В. Подключив их последовательно, мы получим номинальное напряжение равное 12В*4=48В и емкость равную 200Ач. При этом максимальное количество запасенной энергии определяется как сумма максимального запаса энергии всех аккумуляторов – 200Ач*12В*4=9600Вт*ч=9,6кВт*ч, или, что то же самое, как максимальный запас энергии всего банка аккумуляторов – 200Ач*48В=9600Вт*ч=9,6кВт*ч.

Такая схема включения используется для поднятия напряжения системы.



2) Параллельное соединение аккумуляторов

При таком соединении плюсовые клеммы аккумуляторов поочередно соединяются между собой. Минусовые клеммы также соединяются поочередно между собой.

В случае такого соединения напряжение системы остается неизменным, при этом емкость Банка Аккумуляторов является суммой всех соединенных параллельное аккумуляторов.

Например:

Имеем те же 4 аккумулятора емкостью 200Ач и номинальным напряжением 12В. Подключив их параллельно, мы получим номинальное напряжение равное 12В, а емкость при этом будет равна 4*200Ач=800Ач. При этом максимальное количество запасенной энергии определяется как сумма максимального запаса энергии всех аккумуляторов – 200Ач*12В*4=9600Вт*ч=9,6кВт*ч, или, что то же самое, как максимальный запас энергии всего банка аккумуляторов – 800Ач*12В=9600Вт*ч=9,6кВт*ч.

 Такая схема включения используется для увеличения емкости (тока заряда) системы.

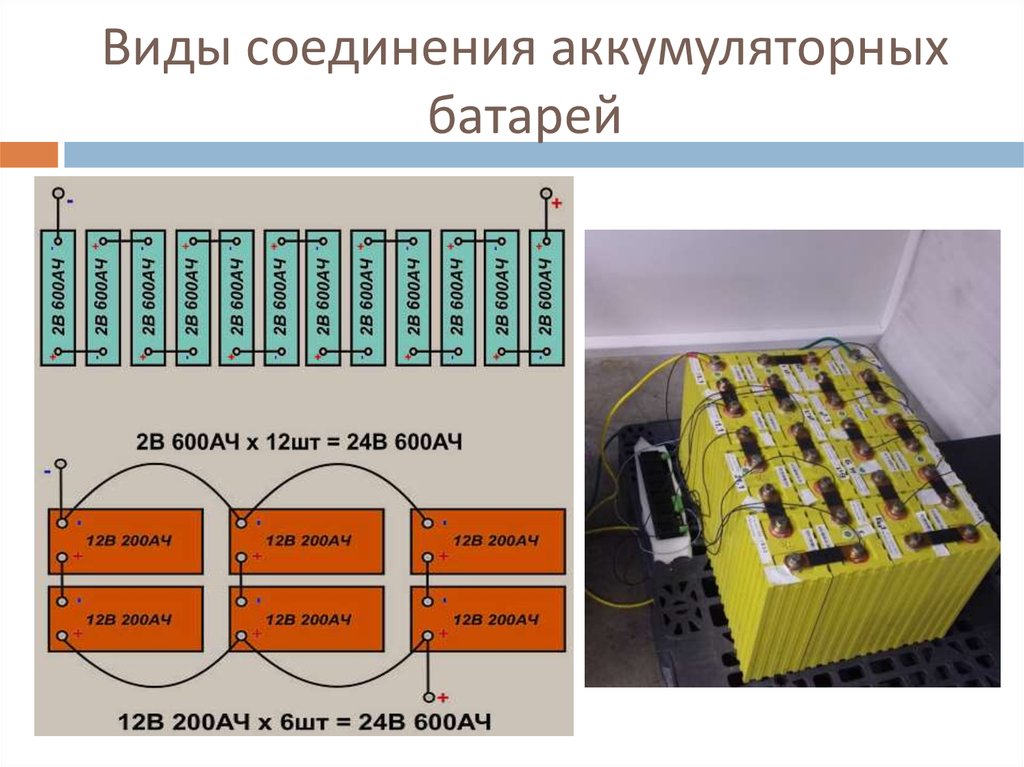

3) Последовательно-параллельное соединение аккумуляторов

Такое соединение является самым востребованным при сборке Банков Аккумуляторов для различных целей.

При таком соединении цепочки последовательно соединенных аккумуляторов соединяются параллельно.

Например:

Снова обратимся к нашим 4 аккумуляторам емкостью 200 Ач и номинальным напряжением 12В. Соединив по 2 аккумулятора последовательно и затем объединим их параллельно, мы получим номинальное напряжение равное 12В*2=24В и емкость равную 200Ач*2=400Ач. При этом максимальное количество запасенной энергии определяется как сумма максимального запаса энергии всех аккумуляторов – 200Ач*12В*4=9600Вт*ч=9,6кВт*ч, или, что то же самое, как максимальный запас энергии всего банка аккумуляторов – 400Ач*24В=9600Вт*ч=9,6кВт*ч.



Примечание: обратите внимание, что максимальное количество запасенной энергии ― не зависит от схемы соединения аккумуляторов!

Различные схемы подключения аккумуляторов нужны для оптимизации работы комплекса оборудования используемого вместе с аккумуляторами. Выбирая различные схемы соединения, мы устанавливаем необходимые токи и напряжения для всей системы.

Схемы соединения аккумуляторов и их назначение

Все батареи состоят из множества накапливающих энергию компонентов. Число и тип таких элементов зависят от предназначения конкретной АКБ. Нередко бывает так, что тока и напряжения, обеспечиваемого одним источником электроэнергии, не хватает для нормального функционирования оборудования, в том числе автомобильного.

В такой ситуации можно использовать несколько источников и соединить их последовательно, параллельно либо смешанным образом.

При выборе оптимальной разновидности соединения руководствуются поставленной задачей. Это может быть рост емкости устройства, его вольтажа либо улучшение обоих параметров. Такое решение считается экономически выгодным, т.к. позволяет не приобретать новый источник питания с нужными характеристиками.

1. Последовательное соединение аккумуляторов используется, чтобы повысить вольтаж. Такое соединение чаще всего используется на грузовиках и спецтехнике. В этом случае плюсовой вывод одной АКБ соединяется с минусовым выводом другой проводом-перемычкой. Нагрузку (потребитель) подсоединяют к «+» выводу 1-го  и «-» выводу второго аккумулятора. При этом емкость не меняется, в напряжение увеличивается:

2. Параллельное соединение аккумуляторов позволяет повысить емкость, т.е. выдаваемый ток. В этом варианте друг с другом соединяются только полюса с одинаковым знаком, т.е. плюс с «+», а минус с «-». В результате образуются 2 общих полюса – положительный и отрицательный, к которым затем подключается нагрузка. Вольтаж в цепи останется прежним, а вот емкость будет равна сумме значений, выдаваемых каждой из батарей по отдельности.

Соединение аккумуляторов этого типа можно встретить для питания различного оборудования. Также оно получило широкое распространение на флоте.

ВНИМАНИЕ! При последовательном типе можно соединять только АКБ равной емкости. При параллельном типе допустимым является использование элементов разной емкости при условии, что их напряжение одинаково.

3. Существует и комбинированный вариант, при котором сочетается последовательное и параллельное соединение аккумуляторов. Это позволяет одновременно повысить обе характеристики – вольтаж и пусковой ток. При этом параллельно соединяются 2 группы АКБ, а внутри самих групп используется последовательное соединение. Но такая гибридная схема соединения аккумуляторов подразумевает ограничение – запрет на использование элементов разных производителей, отличающихся напряжением и емкостными показателями. Это необходимо, чтобы гарантировать равномерность распределения электротока между разными ветвями.

ВАЖНО! При повышении емкости источников питания одновременно растут и токи, поэтому нужно грамотно подбирать сечение проводов.

Ярким примером такого подключения служат тяговые источники питания электромобилей (машин с электроприводом), электрокаров, погрузчиков и другой техники.

последовательное подключение батареи | Как последовательно соединить батареи, параллельный узел электроники

Батарея — это устройство, которое преобразует химическую энергию в электрическую. Вы могли сталкиваться с различными типами батарей в автомобилях, велосипедах, фонариках, мобильных телефонах, ИБП и инверторных системах. Может возникнуть ситуация, когда вы захотите соединить несколько аккумуляторов последовательно для определенной цели или приложения. Но какая необходимость в последовательном соединении аккумуляторов? Как сделать последовательное подключение батареи? Каковы требования для последовательного соединения аккумуляторов? Что получится при последовательном соединении аккумуляторов? В этой статье мы поймем важность последовательного подключения батареи.

Краткое описание

Батарея и ее применение

Батарейки — удивительные маленькие устройства. Это химические устройства, преобразующие химическую энергию в электрическую. Это один из самых простых способов хранения косвенной электрической энергии, так как напрямую ее хранить очень сложно (за исключением суперконденсаторов, но они имеют другой экономический масштаб).

Самое лучшее в батареях то, что они доступны в различных формах, размерах, емкости и типах. Существуют первичные батареи, предназначенные для одноразового использования, и вторичные батареи, которые можно перезаряжать для многократного использования. Вы можете выбрать правильный тип батареи в зависимости от приложения.

Если говорить о применении батареек, то изначально они использовались в фонариках и игрушках. Но рост автомобильной промышленности привел к разработке системы автоматического запуска, для которой требовался стартер и аккумулятор. Следовательно, использование аккумуляторов в автомобилях увеличилось в геометрической прогрессии.

Следующая важная вещь, которая привела к устройствам с батарейным питанием, — это изобретение транзисторов, а затем и транзисторных радиоприемников. Это превратило большие ламповые радиоприемники в маленькие карманные портативные радиоприемники, работающие от батареек.

Сегодня батарея стала очень важной частью экономики, и она важна как никогда. Смартфоны, ноутбуки, планшеты, аварийные лампы, детекторы дыма и т. д. — вот некоторые из популярных бытовых устройств, в которых используются батареи.

Автомобили по-прежнему используют аккумуляторы для запуска, а также для питания некоторых основных электрических цепей, таких как освещение, аудиосистема, дистанционное запирание и т. д. Чтобы сократить выбросы углекислого газа от автомобилей, производители начали разрабатывать гибридные электрические, а также полностью электрические автомобили и велосипеды. . Гибридные автомобили используют небольшие батареи для помощи двигателю внутреннего сгорания. С другой стороны, полностью электрические автомобили полностью работают от аккумуляторов.

Значение возобновляемых источников энергии также значительно возросло за последнее десятилетие. Использование солнечной энергии в качестве альтернативы обычной сети привело к использованию системы накопления энергии на основе аккумуляторов.

Различные способы подключения аккумуляторов

Всякий раз, когда вы работаете с аккумуляторами, вы сталкиваетесь с ситуацией, когда вам необходимо соединить несколько аккумуляторов последовательно, параллельно или в комбинации последовательно-параллельно.

Это три основных способа подключения аккумуляторов в зависимости от области применения.

• Серия
• Параллельный
Серия
• – параллельная

Но какая польза от таких соединений? Каковы приложения для последовательного подключения батареи или параллельного подключения батареи? В чем преимущество последовательно-параллельного подключения батарей? Давайте попробуем разобраться во всех типах подключения аккумуляторов один за другим.

Как выполнить последовательное подключение батареи?

Давайте начнем с концепции «подключения нескольких аккумуляторов» с помощью последовательного соединения. Предположим, у вас есть две батареи. Если вы соедините положительную клемму (+) второй батареи с отрицательной клеммой (-) первой батареи, то говорят, что батареи соединены последовательно.

В последовательном подключении батареи мы берем выходной сигнал с положительной клеммы (+) первой батареи и отрицательной клеммы второй батареи (-). На следующем изображении показан электрический символ последовательного соединения двух аккумуляторов.


Мы можем применить этот метод к любому типу батареи, при условии, что обе батареи одного типа (одинаковое напряжение, емкость и размер). На следующем рисунке показано последовательное соединение одинаковых батарей.


Хотя в приведенном выше примере показаны только две батареи, соединенные последовательно, вы можете соединить последовательно любое количество батарей.

Важные примечания, относящиеся к последовательному соединению батарей

• Когда мы соединяем две батареи последовательно, выходное напряжение удваивается по сравнению с отдельной батареей. Например, если последовательно соединить две батареи по 12 В, выходное напряжение станет 24 В. Аналогично, для трех последовательно соединенных батарей это 36 В, для четырех последовательно соединенных батарей — 48 В и так далее.
• В общем случае, если V ₁ — это напряжение первой батареи, V ₂ — второй батареи и V
  n — n-й батареи, то выходное напряжение при последовательном соединении n одинаковых батарей равно
.

В _СЕРИЯ = В ₁ + В ₂ + В ₃ + . . . + V _n

• Еще одной важной характеристикой батарей является их емкость, которая измеряется в мАч (миллиампер-час) для небольших батарей и Ач (ампер-час) для больших батарей. При последовательном подключении батареи общая емкость системы остается такой же, как и емкость отдельной батареи.
• Например, если мы последовательно соединим две батареи 12 В, каждая из которых рассчитана на 150 Ач, то эффективная емкость последовательного соединения все равно составит 150 Ач. При последовательном соединении добавляется только напряжение.
• Как мы видели из приведенных выше расчетов, последовательное соединение батарей добавит отдельные напряжения, но общая емкость останется прежней. Таким образом, если вам нужна система более высокого напряжения в вашем приложении, например, в солнечных или инверторных приложениях, вы можете соединить несколько батарей последовательно.
  В мощных солнечных установках распространены системы с напряжением 24 В и выше. Система 48 В становится чрезвычайно популярной в электромобилях, особенно в велосипедах.
• Другим важным моментом в последовательном подключении батареи является калибр провода. Поскольку мы удваиваем напряжение при той же емкости, вы можете использовать более тонкий провод (более высокий номер AWG).

Как сделать параллельное подключение батареи?

Следующим важным соединением нескольких батарей является параллельное соединение. Давайте разберемся в этом непосредственно на примере. Предположим, у вас есть две батареи с одинаковыми характеристиками. Чтобы сделать параллельное соединение, мы должны соединить положительную клемму (+) первой батареи с положительной клеммой второй батареи.

Аналогичным образом мы должны соединить отрицательную клемму (-) первой батареи с отрицательной клеммой второй батареи. На следующем изображении показано электрическое представление двух параллельно соединенных батарей.


Как и при последовательном соединении, батареи при параллельном соединении также должны иметь одинаковые номинальные характеристики (один и тот же тип, напряжение и емкость). На следующем рисунке показано параллельное подключение батарей для аналогичных типов батарей.


Если вы хотите подключить более двух батарей параллельно, вы можете сделать это при условии, что они одного типа.

Важные примечания относительно параллельного подключения батарей

• Когда мы подключаем две батареи параллельно, эффективное напряжение системы такое же, как и у отдельной батареи. Например, если мы подключим две батареи 12 В параллельно, выходное напряжение все равно будет 12 В.
• Даже если мы соединим «n» батарей параллельно, общее напряжение все равно будет таким же, как у отдельной батареи.
• Но то, что складывается при параллельном подключении батареи, это ток или емкость батареи. Если мы подключим параллельно две батареи 12 В, рассчитанные на 150 Ач, общее напряжение останется 12 В, но эффективная емкость системы станет 300 Ач.
• Но где же пригодится параллельное подключение батарей? Если вы хотите иметь аккумулятор большой емкости, чтобы управлять нагрузками в течение более длительного времени, вы можете подключить аккумуляторы параллельно. Например, если батарея 12 В 150 Ач может работать в течение 1 часа при подключении к нагрузке, параллельное подключение двух батарей существенно удвоит емкость и, следовательно, может работать в течение 2 часов.
• Поскольку мы удваиваем емкость батареи при параллельном подключении, вам придется использовать более толстый провод (меньший номер AWG), чтобы поддерживать повышенные возможности по току.

Что такое последовательное – параллельное подключение батарей?

Можно ли смешивать последовательное и параллельное соединения батарей? Абсолютно да. Благодаря сочетанию последовательно-параллельного соединения вы можете эффективно суммировать как напряжение, так и мощность.

Например, если у вас есть четыре батареи 12 В – 150 Ач, вы можете подключить последовательно первые две батареи, а также последовательно третью и четвертую батареи соответственно. По сути, это две системы на 24 В емкостью 150 Ач.

Теперь мы можем соединить эти две системы параллельно, чтобы добавить их мощности. Итак, окончательные значения системы 24В и 300Ач.

Такие последовательно-параллельные соединения батарей чрезвычайно распространены в банках хранения солнечной энергии и больших инверторных системах.

Важные советы и рекомендации Подключение нескольких батарей

Как упоминалось ранее, батареи представляют собой химические устройства, которые могут преобразовывать химическую энергию в электрическую. Как и с любыми другими химическими веществами, при работе с батареями нужно быть предельно осторожным, и любое неправильное обращение может быть очень опасным.

Итак, вот несколько важных советов и рекомендаций для вас, если вы вообще работаете с батареями.

• Каждая батарея имеет две клеммы: положительную (+) и отрицательную (-). Подключаем нагрузку через эти клеммы. Никогда не закорачивайте положительные и отрицательные клеммы аккумулятора. Это чрезвычайно опасно и может даже привести к пожару или взрыву.
• При последовательном или параллельном соединении нескольких аккумуляторов всегда выбирайте аналогичные аккумуляторы с одинаковым напряжением и емкостью. Никогда не подключайте две батареи с разным напряжением или разным номиналом в ампер-часах.
• Почти все батареи имеют маркировку положительных и отрицательных контактов со знаками «+» и «-». Обратите внимание на эти полярности при последовательном или параллельном подключении аккумуляторов.
• Первичные батареи не подлежат перезарядке. Они хороши для одноразового использования, после чего вы должны правильно утилизировать их (желательно с помощью предприятия по переработке). Не пытайтесь перезаряжать первичные батареи. Они не предназначены для перезарядки и могут вызвать пожар при перезарядке.
• Аккумуляторы можно перезаряжать. Убедитесь, что вы выбрали подходящее зарядное устройство для подзарядки таких аккумуляторов. Отключите зарядное устройство, как только батареи будут полностью заряжены.
• Если вы подключаете батареи последовательно или параллельно, запишите эффективное напряжение и емкость. Эти цифры пригодятся при выборе зарядного устройства.
• Когда вы не используете систему, вы можете отключить нагрузку от аккумуляторов, чтобы они не разрядились из-за утечки заряда, а также остановили коррозию.
• При последовательном, параллельном или комбинации последовательно-параллельных соединений нескольких аккумуляторов лучше составить правильную схему соединения, прежде чем продолжить. Вы можете перепроверить все соединения на схеме на наличие неправильных соединений или коротких замыканий.

Заключение

Аккумуляторы являются весьма важными устройствами для хранения энергии. Чрезвычайно полезным моментом в отношении батарей является то, что вы можете подключать их последовательно или параллельно в зависимости от вашего приложения. Мы увидели, как выполнить последовательное соединение батарей, и некоторые важные моменты, связанные с последовательным соединением батарей. Мы также видели, как работает параллельное подключение батарей. Прелесть батарей в том, что вы можете комбинировать последовательное и параллельное соединения, если они вам нужны.

Как подключить аккумулятор последовательно и параллельно (пошаговое руководство)

Последовательное подключение герметичных свинцово-кислотных аккумуляторов — отличный способ получить больше энергии от аккумуляторной батареи. Объединяя две или более батарей в последовательности, вы, по сути, удваиваете (или утраиваете и т. д.) напряжение вашей группы батарей. Это может помочь питать устройства с высоким энергопотреблением, такие как двигатели или инверторы. В этой статье мы покажем вам, как безопасно и эффективно соединить батарею последовательно. Давайте начнем!

Содержание

• Зачем подключать батарею последовательно
• Инструменты
• Как подключить батарею последовательно
• Как подключить батареи параллельно
• Можно ли подключить последовательно и параллельно?
• Типы последовательных цепей
• Заключение

Зачем подключать батарею последовательно

Когда батареи подключены последовательно, напряжение системы увеличивается, а емкость батареи и количество ампер-часов остаются прежними.

Ток будет потребляться от всех подключенных аккумуляторов, поэтому важно, чтобы все они могли обеспечивать одинаковый уровень тока. Если одна батарея не может обеспечить такое же количество тока, как другие, это приведет к сбою системы.

Аккумуляторы также могут быть подключены параллельно, что увеличивает емкость в ампер-часах при неизменном напряжении. Каждая батарея обеспечивает свой ток при параллельном соединении, поэтому они не должны совпадать.

Однако они должны иметь одинаковое напряжение, чтобы заряжаться и разряжаться с одинаковой скоростью. Последовательное или параллельное соединение батарей позволяет создать индивидуальную систему питания, отвечающую конкретным потребностям приложения.

Инструменты

• Вольтметр или мультиметр
• Соединительные кабели или соединительный провод

Как последовательно подключить аккумулятор

При последовательном подключении аккумуляторов необходимое количество аккумуляторов будет зависеть от напряжения используемой системы. При последовательном соединении аккумуляторов важно использовать аккумуляторы с одинаковыми вольтами и амперами. Это предотвратит короткое замыкание некоторых батарей.

Лучший способ избежать этой проблемы — покупать батареи одного производителя и одного типа. Таким образом, вы можете быть уверены, что они имеют одинаковое напряжение и силу тока.

Если вы не уверены, какой тип батареи вам нужен, обратитесь к продавцу или обратитесь к руководству пользователя вашего устройства.

Шаг 1. Подсоедините кабели

Во-первых, вам нужно подключить соединительный кабель к одной из батарей на отрицательной клемме. Сначала подключите кабель к отрицательной клемме, чтобы найти символ на аккумуляторе.

Логотип будет представлять собой либо знак минус (-), либо черную точку. Как только вы нашли символ, вставьте зажим перемычки или кабеля в клемму и затяните его на месте.

Прежде чем продолжить, убедитесь, что зажим надежно закреплен, так как ослабленный зажим может вызвать искрение или повредить аккумулятор.

Шаг 2: Подсоедините клеммы

Теперь, когда отрицательная клемма первой батареи подключена, вы можете подключить ее к положительной клемме второй батареи.

Вы можете распознать положительную клемму, потому что она имеет знак плюс (+). Подсоедините свободный конец кабеля к положительной клемме другой батареи.

Прежде чем продолжить, убедитесь, что все соединения надежно закреплены, на них нет мусора или коррозии.

Шаг 3: Продолжайте этот процесс

Повторяйте этот процесс, соединяя отрицательную клемму одной батареи с положительной клеммой следующей батареи, пока все батареи, которые вы хотите подключить, не будут объединены перемычками или кабелями.

Хотя вы можете подключить столько батарей, сколько хотите, я рекомендую не более четырех батарей, чтобы оставаться в безопасности. Как только все батареи подключены, вы можете наслаждаться увеличенной выходной мощностью.

Кроме того, необходимо правильно подключать батареи. Если вы подключите их неправильно, батареи могут быть повреждены или даже взорваться. Поэтому очень важно проконсультироваться с профессионалом, прежде чем пытаться собрать серийный аккумулятор самостоятельно.

Шаг 4: Проверьте напряжение

Последним этапом последовательного соединения батарей является проверка выходного напряжения с помощью вольтметра. Это важный шаг, поскольку он гарантирует, что батареи подключены правильно и могут обеспечить достаточную мощность системы.

Чтобы проверить напряжение, просто подключите вольтметр к положительной и отрицательной клеммам аккумуляторной батареи. Показания должны быть близки к номинальному напряжению батарей. Если у вас четыре 12-вольтовые батареи, показания всех четырех должны показывать 48 В.

Если значительно ниже, то возможно проблема с подключением или с самими батареями. После того, как вы убедились, что напряжение достаточное, вы можете приступить к установке батарей в приложение.

Как подключить батареи в параллельной конфигурации

Некоторые люди предпочитают подключать батареи в параллельной конфигурации. Оба процесса похожи и достигают одной и той же цели. Однако параллельное подключение аккумуляторов немного отличается от их последовательного подключения. Вот шаги, чтобы подключить ваши батареи параллельно

Шаг 1. Подсоедините отрицательные клеммы

Первый шаг к параллельному подключению аккумуляторной батареи — это присоединение перемычки к отрицательным клеммам каждой батареи. Отрицательная клемма будет иметь отрицательный (-) символ. Каждый кабель должен быть положительным/положительным и отрицательным/отрицательным.

Помните, как последовательное соединение; ваши батареи должны быть одинакового напряжения, чтобы избежать повреждения батарей.

Шаг 2: Подсоедините положительные клеммы

Затем подключите соединительный кабель к положительным клеммам каждой батареи. Убедитесь, что зажимы надежно закреплены и что вы используете сверхмощный соединительный кабель, так как повышенная сила тока может привести к перегоранию обычных проводов.

Шаг 3: Продолжите процесс

Вы можете продолжать подключать минус к минусу и плюс к плюсу до тех пор, пока не будет установлен последний комплект батарей. Когда вы закончите, вы создадите мощную схему, которую можно использовать для различных приложений.

После подключения батарей можно одновременно запускать несколько устройств, не беспокоясь о перегрузке системы.

Шаг 4: Проверьте напряжение

Теперь, когда вы настроили параллельное соединение, пришло время его проверить. Лучше всего это сделать с помощью вольтметра или мультиметра. Сначала подключите вольтметр или мультиметр к положительной и отрицательной клеммам аккумуляторов.

Если все подключено правильно, общее напряжение должно равняться тому, что должны измерять все ваши батареи, вместе взятые. Две батареи 12В должны показывать 24В. Поздравляем — вы успешно настроили параллельную цепь!

Можно ли подключить последовательно и параллельно?

Да! Вы можете подключать как последовательно, так и параллельно, и это называется последовательно-параллельным соединением. Детали соединены встык в последовательном соединении так, чтобы через каждый компонент протекал ток.

При параллельном соединении элементы соединяются бок о бок, так что ток может протекать через более чем один элемент одновременно.

Преимущество последовательно-параллельного соединения заключается в том, что оно обеспечивает более гибкий способ соединения компонентов, чем чисто последовательное или чисто параллельное соединение.

Недостатком является то, что поиск и устранение неисправностей может быть более сложным, чем простое последовательное или параллельное соединение.

Шаг 1. Соедините батареи последовательно

Для начала выполните описанные выше шаги, чтобы соединить батареи последовательно. Однако вы хотите подключить только две батареи одновременно, а не продолжать со всеми ними.

Итак, если у вас четыре батареи, подключите две (отрицательная клемма к положительной), а затем подключите две другие.

Шаг 2: Подключите батареи параллельно

Затем выровняйте комплекты батарей рядом друг с другом. Вы должны увидеть открытую отрицательную клемму на каждой второй батарее. Например, если у вас четыре батареи, соедините отрицательные клеммы обеих батарей с помощью соединительного кабеля.

Теперь проделайте то же самое с двумя разомкнутыми положительными клеммами. Подсоедините один конец соединительного кабеля к одной свободной положительной клемме, а другой конец — к другой свободной положительной клемме.

Шаг 3: Проверьте напряжение

Наконец, проверьте напряжение на всех четырех батареях, чтобы убедиться, что они правильно подключены. Вот оно; Вы успешно подключили свои батареи как последовательно, так и параллельно.

Типы последовательных цепей

Последовательная цепь — это цепь, в которой ток последовательно проходит через каждую новую нагрузку. Этот тип цепи часто используется в батареях, так как он позволяет электрическому заряду равномерно проходить через каждую нагрузку.

• Наиболее распространенным типом последовательной цепи является батарея с жидкостными элементами , в которой используется жидкий электролит для обеспечения протекания заряда между электродами.
