» Статьи » Что входит в стандартную систему охранно-пожарной сигнализации

Охранно-пожарная сигнализация используется преимущественно на предприятиях различной специфики. Она предназначена для повышения безопасности объекта и защищает от несанкционированного доступа, а также обнаружения очага возгорания.

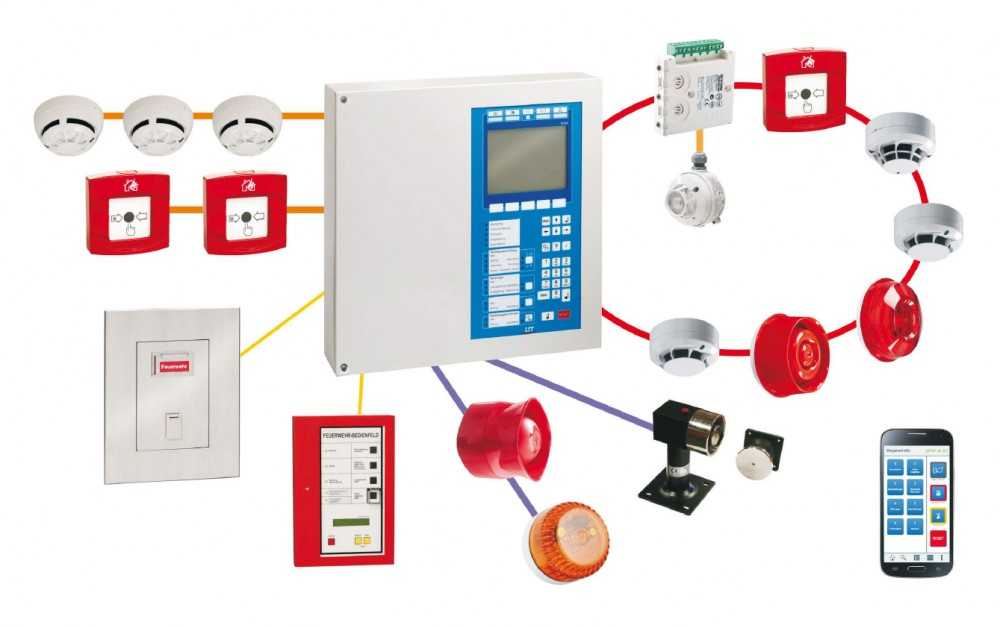

Такая система состоит из нескольких различных элементов:

• Панель. Для осуществления контроля за работой всей системы и управления ее элементами разработана специальная контрольная панель. Это своего рода компьютер, который имеет специальное программное обеспечение, предназначенное именно для подобного оборудования и других функций оно не выполняет.
• Контрольное оборудование. Устройства предназначены для сбора и обработки данных, которые поступают с датчиков системы. В компактном помещении оборудование может полностью заменить собой панель.
• Датчики. Устройства фиксируют и передают на центральную панель все изменения, которые могут говорить о возникновении внештатной ситуации, пожаре, взломе и прочем. Устройства различаются размерами, а также характеристиками. У каждой из разновидностей своя особенность и область использования. Это могут быть дымовые, температурные, газовые, ультрафиолетовые и прочие датчики.
• Управляемые элементы. Оборудование предназначено для выполнения каких-либо действий. Это могут быть устройства, которые автоматически тушат возникшее возгорание или осуществляют другие действия.
• Извещатели. Для подачи сигнала тревоги используются специальные устройства, которые при помощи звуковых эффектов предупреждают о возникшей опасности. Это могут быть как традиционная сирена, так и громкоговоритель, и прочее оборудование.
• Источники бесперебойного питания. Для того чтобы система продолжала выполнять свои функции даже при отсутствии электропитания в сети используются различные приспособления. Это могут быть генераторы, аккумуляторы и другие накопители.

Также для создания и бесперебойной работы системы охранно-пожарной сигнализации используется кабельная продукция, при помощи которой все элементы объединяются в одну цепь. Для подключения к сети интернет могут использоваться не только обычные кабели, но и оптоволоконные, а также передатчики GSM, GPRS и т.д.

Кроме этого, в системе применяется программное обеспечение, от которого зависит функциональность сигнализации. Программное обеспечение позволяет оперативно вносить необходимые изменения в работу оборудования, перенастраивать его, подключать дополнительные устройства и т.д.

С его помощью также осуществляется контроль и запись всех показателей, а также изменений, которые происходили в системе в процессе работы.

Дополнительно могут использоваться другие периферийные приборы.

Количество элементов, которые устанавливаются в помещении, зависит от его площади, комнат, специфики и прочих факторов. Чем просторнее помещение, тем больше датчиков должно быть установлено. Это повышает безопасность строения и его посетителей.

Статьи

значение, принципы работы и устройство

Извещателями называют датчики, которые служат для определения появления признаков возгорания. К признакам возникновения пожара относят резкое увеличение температуры, задымление, свечение, не характерное для объекта. На анализе этих факторов основано устройство пожарных датчиков.
Существует пять видов пожарных датчиков:

• Дымовые датчики
• Датчики огня
• Тепловые датчики
• Датчики комбинированные
• Ручные извещатели.

Датчики дыма
Дымовой извещатель состоит из разборного корпуса, внутрь которого помещена электронная печатная плата. К ней монтируется оптическая пара светодиод – фотоэлемент. Эти две детали расположены в корпусе на разной высоте и при обычных условиях никак не взаимодействуют. То есть луч от светодиода не попадает на фотоэлемент. Но при попадании дыма внутрь оптической системы, частицы сажи рассеивают направленный луч и свет попадает на фотоэлемент. Энергия света преобразуется в электрический импульс, который передается на контрольный пульт.
Датчики дыма предусматривается устанавливать на потолочном пространстве, поскольку теплый дым концентрируется именно под потолком.
Но при всей простоте и надежности этот тип извещателей имеет недостаток. Преломлять световой поток может не только дым, но и водяной пар. Это обстоятельство учитывают при монтаже пожарных извещателей во избежание ложных срабатываний
Датчики дыма не устанавливают в душевых, саунах, кухнях, местах курения. Целесообразно монтировать дымовые извещатели в местах потенциально большого образования дыма от тления проводов, текстиля, напольного покрытия, мебели, бумаги и так далее. Датчики дыма устанавливаются на складах, промышленных предприятиях, в общественно-культурных зданиях, лабораториях.

Тепловые извещатели
Встречаются двух видов:

• Пороговые датчики.
• Интегральные датчики.

Оба вида извещателей устанавливаются под потолком, так выделяемое горением тепло стремится вверх.
Пороговые извещатели реагируют на повышение температуры выше заданного предела. Как правило это 60-70 0С. В корпусе датчика находится плавкая вставка, которая при превышении температуры окружающей среды определенного значения плавится, тем самым влияя на электрическую цепь. Разрыв в электроцепи фиксируется на пульте получения сигналов о возгорании.
Интегральные извещатели устроены таким образом, что они реагируют не на превышение предела температуры, а на скорость изменения этого показателя. Обычно датчики программируются на 50 в минуту. Такая ситуация характерна при воздействии открытого очага пламени. Работа интегрального извещателя основана на изменении сопротивления металлов при нагреве. В корпус датчика встроен термоэлемент. Если температура в помещении растет быстрее заданной скорости, сопротивление термоэлемента увеличивается, а сила тока уменьшается. Датчик фиксирует это отклонение и сигнализирует о пожаре.
Тепловые датчики эффективно проявляют себя при выявлении возгораний продуктов нефтепереработки, горючих жидкостей, твердых горючих материалов и веществ, при горении которых выделяется недостаточно дымных продуктов для оперативного срабатывания дымового датчика.

Датчики пламени
Детекторы пламени – сложный электронно-оптический прибор. Принцип их работы строится на спектральном анализе излучения в видимом и невидимом диапазоне. Извещатель срабатывает при возникновении в зоне контроля открытого огня или очага тления. В корпусе датчика установлен фотоэлемент. При воздействии на него излучения определенного спектра на модуль контроля и приема приходит тревожный сигнал. Извещатели такого типа выпускаются инфракрасные, ултрафиолетовые и многоспектральные. Датчики пламени имеют высокую стоимость по сравнению с дымовыми и тепловыми. Используются в промышленных условиях. Дешевые устройства этого класса дают ложные срабатывания на излучение сварочной дуги, люминисцентных ламп, яркого солнца. В этом случае целесообразно применять специальные фильтры, которые исключат несанкционированное срабатывание извещателя. Для дешевых устройств этого класса характерны ложные срабатывания от света люминесцентных ламп, яркого солнца, сварочной дуги, а также при воздействии электромагнитных помех оптического спектра. Предотвращение ложных срабатываний обеспечивается при помощи специальных фильтров.

Комбинированные извещатели
Комбинированные датчики – пожарные детекторы, которые в конструкции совмещают функционал тепловых, дымовых, световых, а иногда и газовых датчиков- устройства, способные оценивать уровень угарного газа в окружающем воздухе. В зависимости от количества совмещенных функций бывают двух, трех или четырех канальными. Чаще всего установка детекторов такого класса требуется на ответственных и пожароопасных объектах. В зависимости от требований проектной документации, извещатели могут настраиваться на срабатывание как одного признака возгорания, так и только на совместное возникновение признаков пожара.

Ручные извещатели
Согласно требованиям пожарной безопасности, пожарная сигнализация должна оснащаться не только автоматическими датчиками, но и ручными извещателями. Ручной извещатель – это тревожная кнопка, размещенная в корпусе и защищенная от случайного нажатия крышкой. При нажатии на кнопку происходит срабатывание сигнализации, тревожный сигнал поступает на пульт диспетчера, активируются звуковые оповещатели. Ручной извещатель устроен таким образом, что нажимать на кнопку необходимо один раз, она блокируется и при снятии нажатия система остается в активированном состоянии. Отключение извещателя производится при помощи специального ключа, который хранится у ответственного за пожарную безопасность. Значение ручного извещателя заключается в том, что любой человек, при появлении признаков возгорания может подать тревожный сигнал. Тем самым создается возможность срабатывания пожарной сигнализации даже при отказе автоматического режима. Тревожные кнопки устанавливаются на промышленных, складских объектах и в общественных зданиях.

Что такое система пожарной сигнализации? (Система обнаружения пожара)

Система пожарной сигнализации предназначена для оповещения нас о чрезвычайной ситуации, чтобы мы могли принять меры для защиты себя, персонала и населения.

Пожарная сигнализация находится в офисах, на фабриках и в общественных зданиях, она является частью нашей повседневной жизни, но часто игнорируется до тех пор, пока не возникнет чрезвычайная ситуация, в которой она может просто спасти нам жизнь.

Каким бы ни был метод обнаружения, при срабатывании сигнализации сработают оповещатели, чтобы предупредить людей в здании о возможном возгорании и эвакуировать их.

Система пожарной сигнализации может также включать систему удаленной сигнализации, которая затем может оповещать пожарную команду через центральную станцию.

Так что же такое система пожарной сигнализации или система обнаружения пожара? В этой статье мы рассмотрим структуру и виды «Систем пожарной сигнализации».

«Мозгом» системы пожарной сигнализации является панель управления пожарной сигнализацией. Это центральный концентратор для всех сигналов детектора, к которому должны быть подключены провода, и который обеспечивает индикацию состояния для пользователей.

Устройство также можно настроить на имитацию сигнала тревоги для использования в обычных учениях по пожарной безопасности и эвакуации, чтобы все сотрудники знали, какие действия следует предпринять в случае реального пожара.

Различные типы извещателей пожарной сигнализации

Основой системы пожарной сигнализации являются устройства обнаружения, от сложных интеллектуальных детекторов дыма до простых ручных устройств разбития стекла. Существует множество различных типов, но мы можем их разделить на группы в том числе:

– Тепловые извещатели

– Детекторы дыма

– Детекторы угарного газа

– Мультисенсорные извещатели

– Ручные извещатели

сигнализация, если температура превышает заданное значение или они могут работать по скорости изменения температуры.

Обычно тепловые извещатели работают аналогично электрическому предохранителю, извещатели содержат эвтектический сплав, который чувствителен к теплу, при достижении определенной температуры сплав превращается из твердого состояния в жидкое, что, в свою очередь, вызывает тревогу.

2. Детекторы дыма

Существует три основных типа детекторов дыма, включая:

– Ионизационные

– Светорассеивающие

– Светозатеняющие

2. 1. Ионизационный дымовой извещатель

Ионизационный дымовой извещатель обычно состоит из двух камер. Первый используется в качестве эталона для компенсации изменений температуры окружающей среды, влажности или давления.

Вторая камера содержит радиоактивный источник, обычно альфа-частицу, которая ионизирует воздух, проходящий через камеру, где между двумя электродами течет ток.

Когда дым входит в камеру, ток уменьшается. Это падение тока используется для подачи сигнала тревоги.

2.2. Свет Детектор дыма рассеяния

Детектор дыма рассеяния света работает на эффекте Тиндаля; фотоэлемент и источник света отделены друг от друга затемненной камерой, так что источник света не падает на фотоэлемент.

Прохождение дыма в камеру приводит к тому, что свет от источника рассеивается и падает на фотоэлемент. Выход фотоэлемента используется для подачи сигнала тревоги.

2.3. Световой дымовой извещатель

В светотеневом дымовом извещателе дым мешает лучу света между источником света и фотоэлементом. Фотоэлемент измеряет количество света, которое он получает.

Изменение выходного сигнала фотоэлемента используется для подачи сигнала тревоги.

Этот тип оборудования для обнаружения пожара может использоваться для защиты больших площадей с источником света и фотоэлементом, расположенными на некотором расстоянии друг от друга.

3. Детекторы угарного газа

Детекторы угарного газа, известные также как пожарные извещатели угарного газа, представляют собой электронные детекторы, используемые для индикации возникновения пожара путем измерения уровня угарного газа в воздухе.

Угарный газ представляет собой ядовитый газ, образующийся при сгорании.

В данном случае эти детекторы отличаются от детекторов угарного газа, используемых в домашних условиях для защиты жильцов от угарного газа, образующегося при неполном сгорании в таких приборах, как газовые плиты или бойлеры.

9В пожарных извещателях угарного газа 0002 используется тот же тип датчика, что и в домашних, но они более чувствительны и быстрее реагируют.

Детекторы угарного газа имеют электрохимическую ячейку, которая улавливает угарный газ, но не дым или любые другие продукты сгорания

4. Мультисенсорные детекторы

Мультисенсорные детекторы объединяют входные данные от оптических и тепловых датчиков и обрабатывают их, используя сложный алгоритм, встроенный в схему детектора.

При опросе контрольной панели извещатель возвращает значение, основанное на комбинированных откликах оптического и теплового датчиков. Они разработаны, чтобы быть чувствительными к широкому спектру пожаров.

5. Ручные извещатели

Ручной извещатель или извещатель с разбитым стеклом — это устройство, которое позволяет персоналу поднять тревогу, разбив хрупкий элемент на лицевой панели; это затем вызывает тревогу.

Различные типы систем пожарной сигнализации

Системы пожарной сигнализации можно разделить на четыре основных типа;

— Обычный

— Адресный

— Интеллектуальный

— Беспроводной

Давайте уделим немного времени рассмотрению каждого из них.

1. Традиционные системы пожарной сигнализации

В традиционной системе пожарной сигнализации физические кабели используются для соединения нескольких извещателей и датчиков, сигналы от которых возвращаются на главный блок управления.

Извещатели и извещатели расположены в «Зонах» для упрощения поиска причины тревоги, это важно как для пожарной команды, так и для общего управления зданием.

Каждая зона отображается на панели управления пожарной сигнализацией с помощью индикаторной лампы, текстового дисплея или, в некоторых случаях, того и другого.

Логично, что чем больше мы сможем разделить здание на зоны, тем точнее будет локализация срабатывания тревоги.

Панель управления подключается как минимум к двум цепям оповещателей, которые могут содержать звонки, электронные оповещатели или другие звуковые устройства пожарной сигнализации.

Именно эти устройства подают сигнал тревоги при срабатывании.

2. Адресные системы пожарной сигнализации

Принцип обнаружения адресной системы такой же, как и у обычной системы, за исключением того, что каждому извещателю присваивается установленный адрес (обычно с помощью микропереключателя), после чего панель управления может определить какой извещатель или извещатель инициировал тревогу.

Цепь обнаружения монтируется как петля, и к каждой петле можно подключить до 99 устройств.

Шлейф обычно снабжают модулями изоляции шлейфа таким образом, чтобы шлейф был разделен на секции, чтобы гарантировать, что короткое замыкание или одиночная неисправность вызовут потерю только небольшой части системы; позволяя остальной части системы функционировать нормально.

В двух предыдущих системах «Традиционная система пожарной сигнализации» и «Адресная система пожарной сигнализации» извещатели не считаются «интеллектуальными», поскольку они могут выдавать только выходные сигналы, представляющие значение обнаруженных явлений.

Решение о наличии пожара, неисправности, предварительной тревоги или чего-то другого остается за блоком управления.

3. Интеллектуальные системы пожарной сигнализации

Однако в системе следующего типа, которая представляет собой интеллектуальную систему пожарной сигнализации, каждый извещатель фактически включает в себя собственный компьютер, который оценивает окружающую среду и сообщает на панель управления, есть ли пожар, неисправность или головка извещателя нуждается в очистке.

По существу интеллектуальные системы намного сложнее и включают гораздо больше возможностей, чем обычные или адресные системы. Их основная цель состоит в том, чтобы помочь предотвратить возникновение ложных тревог.

Интеллектуальные системы пожарной сигнализации доступны в версиях с 2, 4 и 8 шлейфами, что позволяет контролировать большие помещения с одной панели.

4. Беспроводные системы пожарной сигнализации

Последний тип системы, которую мы рассмотрим, — это беспроводная система пожарной сигнализации.

Это эффективная альтернатива традиционным проводным системам пожарной сигнализации для всех областей применения. Они используют безопасную безлицензионную радиосвязь для соединения датчиков и устройств с контроллерами.

Это простая концепция, которая обеспечивает множество уникальных преимуществ и представляет собой полностью интеллектуальную систему обнаружения пожара без необходимости прокладки кабелей.

В этой статье мы узнали, что системы пожарной сигнализации установлены во многих зданиях, с которыми мы сталкиваемся каждый день, и что они используются для предупреждения людей в здании о чрезвычайной ситуации, связанной с пожаром.

Резюме

Мы обсудили основные типы детекторов:

-детекторы тепла

-детекторы дыма

-детекторы угарного газа

-Многоцелевые детекторы

-точки вызова рук

, и, наконец, мы рассмотрим, мы рассмотрим

. различные типы систем пожарной сигнализации:

— обычная

— адресная

— интеллектуальная

— беспроводная

Надеемся, вам понравилось это краткое введение в системы пожарной сигнализации.

Команда экспертов RealPars готова ответить на ваши вопросы и ответить на ваши отзывы. Мы будем рады услышать ваши предложения по темам, которые вы хотите, чтобы наша команда осветила.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Поиск:

Инженер по автоматизации

Опубликовано 22 июля 2019 г.0003

Опубликовано 22 июля 2019 г.

Основы системы пожарной сигнализации: 4 назначения вашей системы

Вернемся к основам пожарной сигнализации. В каждом коммерческом здании есть пожарная сигнализация, но не многие из нас точно знают, что она делает и как она работает.

A Система пожарной сигнализации – это ваша первая линия защиты от опасности пожара. Прежде чем вы сможете реагировать на огонь, вы должны сначала знать, что он есть.

Но ваша система пожарной сигнализации делает больше, чем просто объявляет о пожаре. На самом деле существует четыре основных способа работы вашей пожарной сигнализации для обеспечения безопасности вас и вашего здания.

4 цели вашей системы пожарной сигнализации

Система пожарной сигнализации работает четырьмя способами для защиты вашего имущества и находящихся в нем людей от опасностей пожара: обнаружение пожара, оповещение жильцов, управление рисками и уведомление пожарной службы.

#1 Обнаружение пожара

Ваша система пожарной сигнализации предназначена для обнаружения пожара двумя основными способами: дымом и теплом. Он также должен иметь возможность ручного управления в случае обнаружения пожара до того, как дым или тепло дойдут до датчиков системы. Другие системы активируются при обнаружении движения в спринклерной системе, что указывает на то, что спринклеры реагируют на пожар.

#2 Оповещение жильцов

Когда система пожарной сигнализации обнаруживает дым, тепло или движение воды, она оповещает жителей здания с помощью звуковых и визуальных сигналов тревоги. Эти сигналы тревоги будут яркими, громкими, неприятными, и их невозможно будет игнорировать, что поможет мобилизовать людей следовать вашему плану эвакуации. Использование обоих типов сигналов тревоги гарантирует, что каждый человек в здании будет предупрежден.

#3 Управление рисками

Система пожарной сигнализации вашего здания защищает вас третьим способом: реагируя на потенциальные риски с помощью мер контроля. При срабатывании сигнализации некоторые системы выполняют ряд задач, которые помогают предотвратить распространение огня и дыма, а также защитить пассажиров, например: автоматическое закрытие дверей в разных зонах, отключение вентиляции и кондиционирования воздуха или перенаправление лифтов для доставки автомобилей. до назначенного уровня.

#4 Уведомление властей

Четвертая цель вашей системы пожарной сигнализации – уведомить власти. Это гарантирует, что пожарная часть будет в пути как можно быстрее, чтобы они могли отреагировать и потушить пожар, прежде чем он станет еще большей угрозой.

Основы системы пожарной сигнализации: основные возможности вашей системы пожарной сигнализации

Каждая система пожарной сигнализации работает для достижения этих четырех целей, перечисленных выше, но многие не знают, что ваша система пожарной сигнализации не просто предупреждает вас о огонь. Он также способен идентифицировать как надзорные, так и аварийные состояния. Давайте рассмотрим эти три основные возможности системы пожарной сигнализации. Для визуального представления мы рекомендуем это руководство от NFPA.

• Тревога. Аварийное состояние именно то, что было описано в разделе выше. В случае непосредственной угрозы жизни, имуществу или миссии система пожарной сигнализации подаст сигнал тревоги, уведомив жителей о необходимости эвакуации и сообщив властям, что им необходимо отреагировать.

• Проблема. Состояние неисправности означает, что что-то не так с самой системой. Системы пожарной сигнализации обязательно используют состояние неисправности, чтобы предупредить вас или вашего управляющего зданием о том, что, хотя непосредственной опасности может и не быть, вам потребуется немедленная проверка и ремонт вашей системы.
• Надзорный. Состояние надзора — более подробное пояснение NFPA в этом Руководстве по условиям надзора за пожарной сигнализацией — означает, что в системе, которую отслеживает пожарная сигнализация, возникла какая-то проблема. Это может сигнализировать о чем угодно: от низкого или высокого давления в системе пожаротушения до неисправности пожарного насоса.

Коммерческие пожарные извещатели являются частью интуитивно понятной системы пожаротушения, которая постоянно работает для обеспечения безопасности вашего здания и его жителей. Вот почему так важно убедиться, что вы уделяете время надлежащему обслуживанию и ремонту вашей системы пожарной сигнализации.

Максимально эффективное использование системы пожарной сигнализации

Технологии систем пожарной сигнализации постоянно меняются. Чтобы гарантировать, что ваша система находится в оптимальном состоянии, важно продолжать ее обслуживание и обновление.

Регулярная проверка всего оборудования

Ваша система пожарной сигнализации требует проверки каждые полгода для обеспечения соответствия местным правилам пожарной безопасности. Будьте в курсе регулярных проверок, чтобы ваше предприятие делало все возможное для защиты людей и имущества.

Обучите персонал правильно реагировать

Убедитесь, что все сотрудники или жильцы понимают, как работает и звучит система сигнализации, и что они знают, что делать, если она активирована. Также убедитесь, что по всему зданию удобно размещены датчики вытягивания, а огнетушители обновлены и доступны для тех, кто умеет ими пользоваться.
