Правильная разводка электрики в квартире: схемы, правила и алгоритм работ

Правильная разводка электрики в квартире однокомнатной, двухкомнатной, трехкомнатной

Разводка электричества по квартире – непростой труд, требующий учета множества нюансов. Требуется изучить нормативные документы и тонкости разводки, и только после приступать к планировке.

Содержание

Какой должна быть правильная разводка электрики в квартире

Правильная разводка по квартире должна быть удобной для жильцов, способствовать быстрому и точному устранению неполадок, при этом может быть относительно недорогой. И, конечно же, она обязана полностью соответствовать всем нормам.

А нормы будут регламентировать не только расстояние между определенными элементами, но и допустимость установки розетки или выключателя в определенных условиях. Свои требования прописаны для ванных комнат и для кухни. В случае с кухней это будет определенное расстояние между встраиваемой техникой и розетками, причем только по горизонтальной плоскости. Также необходимо исключить установку розеток в зоне приготовления пищи и вытяжки.

На заметку! Ванная комната – один из наиболее сложных моментов в случае с разводкой. Высокая влажность в помещении может привести к плачевным последствиям из-за тока утечки.

Если стиральная машина «бьется током» — это свидетельство проблем с разводкой электричества по ванной комнате. Для этого помещения существуют строгие нормы с зонированием.

Какие типы разводки существуют и какой предпочесть

Существует несколько типов разводки электрики:

• через распределительные коробки
• шлейф
• звезда

Через распределительные коробки

Наиболее распространенный тип разводки. При этом щиток располагается снаружи квартиры, в коридоре или у лестничной клетки, но не внутри. В щитке есть счетчик, а также выключатели. В каждой комнате есть распределительная коробка при входе, и выключение одного из выключателей в счетчике обесточивает ее. В квартиру входит от щитка питающий кабель, и уже от него идет разводка до распределительных коробок.

Шлейф

«Шлейф» — нечто среднее между разводкой через распределительные коробки и «звездой». На одном кабеле будет размещено несколько элементов, но не вся комната.

Совет! Он обойдется дешевле «звезды» из-за меньшего количества кабеля и трудовых затрат. При этом поломки в одном из элементов разводки все еще не заставят обесточивать все помещение или даже всю квартиру целиком.

Звезда

Способ разводки «звезда» напоминает способ через распределительные коробки. С той лишь разницей, что распределительные коробки устанавливаются не в каждой отдельной комнате, а для каждой отдельной розетки. Таким образом, в щитке за пределами квартиры окажется намного больше выключателей. Если изменить их положение, то выключенными окажутся определенные розетки, а не комнаты. У этого способа есть как весомые плюсы, так и ощутимые минусы.

Интересно! Разводка электричества по квартире становится более контролируемой, и проблема с одной розеткой не заставит обесточивать комнату целиком. Но это приводит к увеличению трудовых затрат, к большему количеству проводки.

Первые шаги — с чего начинается разводка электрики

Разводка начинается с предполагаемого плана расстановки розеток, выключателей и электроприборов по квартире. Необходимо не забыть и такие подвижные электроприборы, как пылесос. Для него должно быть предусмотрено включение в сеть в коридоре и не только. В каждой комнате, кроме, пожалуй, ванной, должно быть удобное место для зарядки телефона. Совет! Если есть сомнения в размещении какой-либо розетки, стоит добавить на схеме еще одну.

После того, как первичная схема размещения розеток и выключателей, а также светильников готова, необходимо приступить к выбору типа разводки и составлению плана, по которому будут проводиться работы.

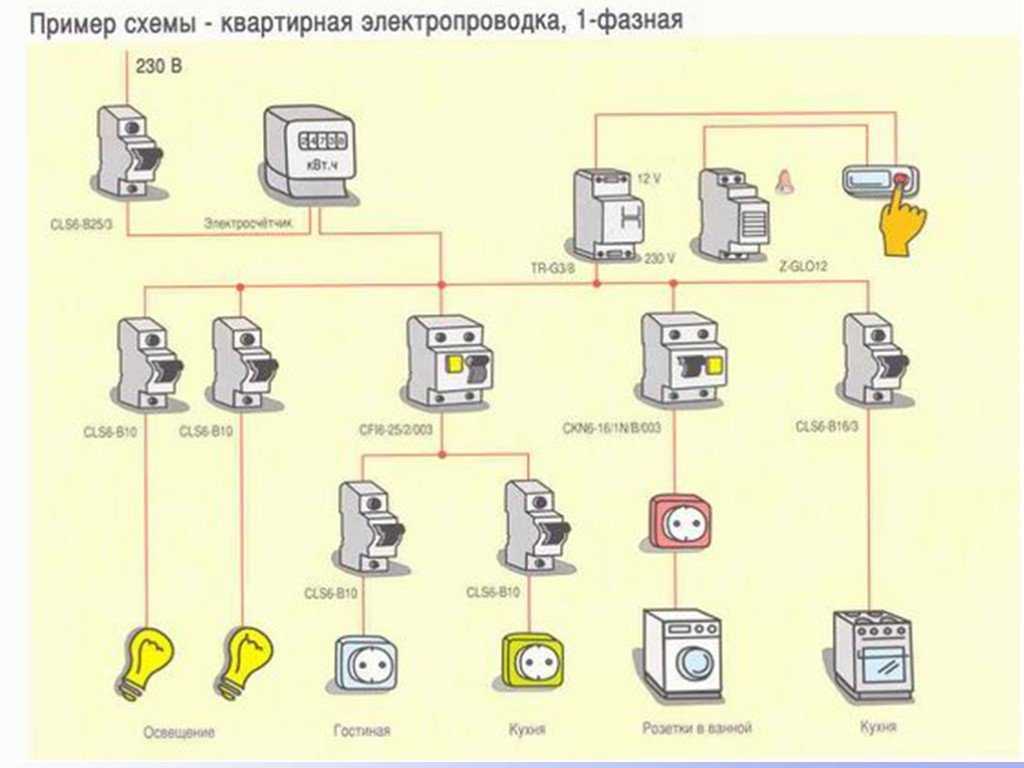

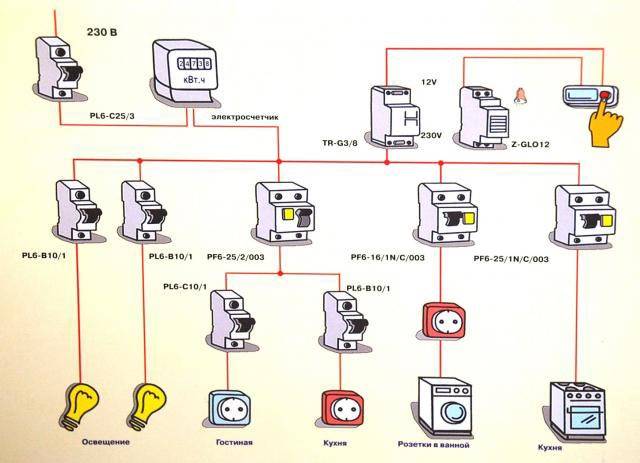

Схема разводки электропроводки в квартире

Схема разводки электропроводки должна остаться у владельца квартиры и после завершения работ. Все потому, что необходимо понимать местоположение проводов и распределительных коробок, чтобы не повредить их при проведении ремонта или банально вбитым гвоздем. Интересно! Монтажную схему можно сделать самостоятельно, ознакомившись со всеми нормативными документами, так и заказать ее специалистам.

После утверждения схемы штробят стены, потолок для образования пустот для прокладки проводов. После приступают к монтажу электрощитка, если он еще не установлен. Далее прокладывают провода и приступают к коммутации распределительных коробок. После проверки всей системы устанавливают временные лампы, при помощи которых проверяют работу каждого провода. Только после того, как вся работа отлажена, можно подключать электроприборы к сети. Замуровывают сеть, устанавливают выключатели и розетки только после того, как вся сеть проверена тестером.

На заметку! Чаще всего в современных квартирах производят укладку проводов по потолку. Это минимизирует случай, когда владельцы могут задеть провода при ремонте или попытке повесить на стену картину или полку.

Какие правила следует соблюдать при размещении розеток и выключателей

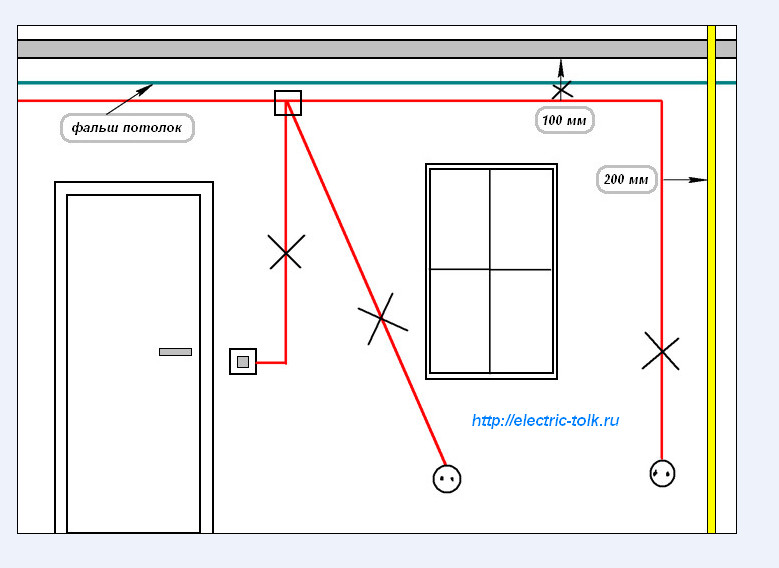

По старым советским правилам розетки устанавливались в метре от пола, а выключатели – на уровне 160 см от пола. По современному евростандарту установку можно производить на расстоянии 30 см от пола, а также возможен скрытый монтаж розетки в плинтус с крышкой. Все это помогает добавить интерьерам эстетических свойств.

Важно! Но в некоторых случаях эти показатели могут меняться. Например, в детских комнатах розетки необходимо приобретать, оборудованные специальными шторками, а устанавливаться они должны на высоте не менее 1 м и 8 см – как и в детских садах.

Свои требования для размещения розеток и выключателей действуют для ванной комнате. Если коротко, розетку можно будет установить не ближе 60 см к ванной и раковине, а выключатель приветствуется только в виде цепочки.

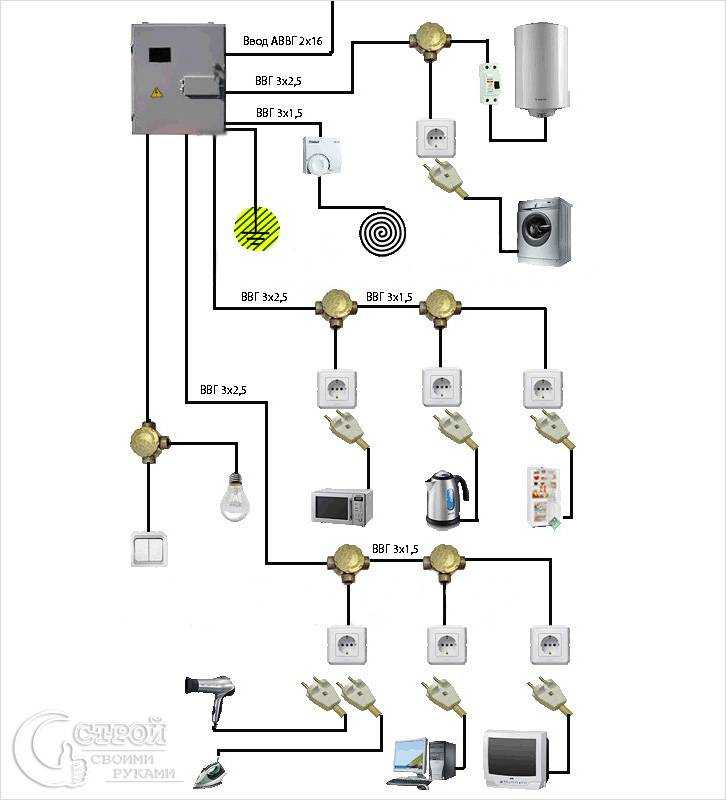

Выбор кабеля, электроустановочных изделий и расчет материалов

Выбор кабеля сопряжен с типом проводки – он может быть открытым и закрытым. Обычно в квартирах применяется закрытый тип, скрытый слоем штукатурки. При этом нюансы прокладки по полу, потолку и стенам различаются. Для монтажа скрытой проводки придется штробить стены, также эти работы необходимо проводить до выполнения напольного покрытия. Для работы используется перфоратор, для вырезания места для распределительных коробок и розеток используется специальная коронка. Понадобится несколько типов проводов:

• от распределительных коробок до осветительных приборов — ВВГ-3*1,5
• от щитка и до розеток — ВВГ-3*2,5
• приборы большой мощности могут потребовать провод ВВГ-3*2,5

Разумеется, монтаж и обрезка проводов производится не впритык, в местах соединений добавляют 15-20 см. Соединяются провода при помощи CиЗ.

Совет! Во время монтажа легко перепутать провода, ведущие к определенным группам. Чтобы этого не произошло, во время работ можно использовать цветные бирки, не повреждающие провода.

Важные требования и нормы безопасности

Существуют требования пожарной безопасности для электропроводки. Их несоблюдение может привести к плачевным последствиям, пожару и порче имущества. Причем не только в квартире виновника возгорания, но и в соседних. Подробнее можно прочесть в Правилах противопожарного режима РФ № 390 от 25.04.2012.

Согласно им, у кабелей должна быть защита от пожаров.

Важно! В любом месте, где производится проход проводки через стены, должно быть обустроено уплотнение в соответствии с ГОСТ Р 50571.5.52–2011.

Документы устанавливают также расстояние от групповых линий до выключателей и светильников, а также розеток. Для светильников – 10 см от потолка, для люминесцентных ламп 15 см от потолка, для розеток и выключателей – 5 см плюс глубина закладной коробки. Регламентируется также расстояние между точками крепления и прочие необходимые параметры.

Нюансы электропроводки в однокомнатной квартире

В однокомнатной квартире стараются разделить проводку по двум группам. Делается это для того, чтобы в случае выхода из строя одной из групп и короткого замыкания вторая группа оставалась рабочей. Одну из групп составляют из проводки в ванной и кухне, а вторую группу распределяют по жилой комнате.

На заметку! Если в квартире больше комнат, например, она двухкомнатная или трехкомнатная, то электрическую сеть лучше разделить на несколько групп по количеству комнат, 2 или 3. И, конечно, выделить для санузла и кухни, которые обязательно имеются в каждой 2-3 комнатной квартире. Для частного дома принцип тот же.

Есть множество нюансов в планировании и сооружении электропроводки в квартире. Конечно, стоит посоветоваться с профессионалами, особенно если ранее не было опыта с подобными работами.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Правильная разводка электрики в квартире

Правильная разводка электрики в квартире

org/BreadcrumbList”>
2. Статьи
3. Электротехника. электротовары. светотехника
4. Правильная разводка электрики в квартире

Электротехника. электротовары. светотехника

В наших квартирах проложены самые жизненно важные инженерные коммуникации. Некоторые из них требует очень осторожного обращения. К таким линиям относится система энергоснабжения.

Правильная разводка электрики — это основа безопасности в жилище. Поэтому ее монтажом должен заниматься квалифицированный специалист.

Найти профессионала сегодня можно в одной из многочисленных строительных фирм. К сожалению, иногда тарифы там довольно высоки. Поэтому среднестатистический гражданин все чаще обращается к услугам частных мастеров.

Одни ищут их через своих знакомых, другие — при помощи объявлений в газетах. Но самый быстрый и эффективный способ поиска — посредством Интернета. Сейчас очень многие квалифицированные мастера имеют собственные сайты.

На таких ресурсах очень удобно знакомиться с перечнем предлагаемых услуг и статистикой выполненных работ. К тому же, здесь всегда присутствуют отзывы бывших клиентов. Благодаря этому довольно легко выявить уровень квалификации и степень порядочности исполнителя.

Уже на основании полученной информации принимается решение о формировании заявки. После ее поступления в течение 2-3 часов мастер приезжает на дом.

Схема разводки

Прибывший на объект универсал электрик принимает решение о том, какой тип стыковки кабеля лучше применить. Рассматриваются следующие варианты соединения.

— Последовательное. В данном случае каждый компонент в цепи следует один за другим. Наглядный пример такого вида подключения — новогодняя гирлянда.

— Параллельное. Этот вариант предполагает группировку всех элементов в отдельные узлы, которые функционируют независимо друг от друга. Основным преимуществом такого метода является то, что в случае выхода одной детали из строя, вся линия будет оставаться работоспособной.

— Смешанное. В данном случае применяются одновременно два рассмотренных выше способа соединения. После того, как мастер определился с наиболее приемлемым вариантом, он приступает к монтажу кабеля. Обязательное условие при этом — обустройствораспаечных коробок.

К их клеммам крепятся концы проводов, которые проложены в технических отверстиях железобетонных плит стен и потолка. Затем специалист переходит к заключительному этапу.

Обслуживание распределительного щитка

В распределительном щитке находятся самые важные приборы системы энергоснабжения. Здесь размещается не только счетчик, но и автоматы защиты. Поэтому любой профессионал обязательно проверит их работоспособность и функциональность.

Устаревшие или несоответствующие современным требованиям приборы заменяются. После этого распределительный щиток опечатывается, а завершенная работа сдается владельцу квартиры.

проводкараспаечныекоробки

Читайте нас в Telegram

t.me/ ssaru_stroyka

Особенности квартирного переезда: правильная упаковка вещей

Монтаж электрики в квартире

Покупаем квартиру в новостройке: как сделать правильный выбор

Правильное планирование ремонта квартиры

Планируем ремонт новой квартиры правильно

Купить квартиру в центре Москвы: как сделать правильный выбор

Используя этот сайт, вы соглашаетесь с тем, что мы используем файлы cookie.

Оценка системы электропроводки вашего дома

The Old House Web

Примечание редактора. Руководство Департамента жилищного строительства и городского развития по восстановлению жилых домов, 2000 г.

Довольно часто в домах, построенных до 1930 г.

, электропроводка типа «ручка и трубка» должна тщательно проверяться на предмет нарушения изоляции и других проблем безопасности. Если он имеет достаточную мощность и в остальном безопасен, он по-прежнему разрешен во многих местах.

Электрические системы для небольших жилых домов, как правило, просты по замыслу и компоновке. Основные компоненты:

• служебная запись,
Панельная панель
• и
• ответвлений.

++CTA++

В неизмененных зданиях, построенных примерно с 1940 года, электрическая система, скорее всего, будет неповрежденной и безопасной, хотя она может не обеспечивать мощность, необходимую для запланированного повторного использования здания. Электрическая мощность может быть легко увеличена за счет ввода дополнительной мощности с улицы и добавления щита большего размера между служебным вводом и существующим щитом. Существующие цепи могут продолжать использовать существующую панель, а новые цепи могут подаваться через новую панель.

Электрические системы небольших жилых домов, построенных примерно до 1940 года, могут потребовать капитального ремонта или замены в зависимости от планов восстановления и состояния электрической системы. Части этих старых систем могут функционировать очень адекватно, и их часто можно сохранить, если восстановление не является обширным, а несущая способность достаточна.

Тщательная и информированная оценка электрической системы определит степень ее повторного использования. Эта оценка должна проводиться только квалифицированным электриком, имеющим опыт электромонтажных работ в жилых домах. Если универсальный дизайн является частью реконструкции, см. публикацию «Жилищное строительство и городское развитие» 9.0005 Реконструкция жилых помещений и универсальный дизайн для получения подробной информации об электрических устройствах.

Оценка электрической мощности (мощности) существующей электросети здания

Чтобы определить мощность (измеряется в амперах) существующей электросети здания на главном щите, проверьте следующее: любой) на токопроводящем кабеле и нахождением его номинальной силы тока в Национальный электротехнический кодекс, таблица 310-16 или применимый местный код. Если проводник служебного ввода находится в кабелепроводе, найдите маркировку на токопроводящих проводах, когда они выходят из кабелепровода в панель управления. Если все проводники не имеют маркировки, обратитесь к электрику для их оценки.

Номинальный ток на панели управления или сервисном разъединителе, указанный на заводской табличке.

Номинальный ток, указанный на главном автоматическом выключателе или предохранителях главного здания. Этот рейтинг никогда не должен быть выше двух вышеуказанных рейтингов; если это так, систему нельзя использовать, пока она не будет оценена электриком.

Вместимость здания является самой низкой из вышеперечисленных трехзначных цифр.

После того как эксплуатационная мощность определена, сравните ее с расчетной мощностью, которая потребуется зданию после восстановления. Если расчетная мощность превышает существующую мощность, электроснабжение здания потребует модернизации. Метод оценки требуемой мощности описан в Национальном электротехническом кодексе , статья 220.

Аналогичным образом, эксплуатационная мощность каждой ответвленной цепи может быть определена путем проверки маркировки на каждом проводнике ответвленной цепи. Если маркировки нет, можно использовать пластиковый калибр для измерения сечения провода (при отключенном питании), хотя опытный человек часто может определить размер на глаз. Найдите номинал проводника по его маркировке или размеру провода в

Национальный электротехнический кодекс, таблица 310-16, или применимый местный код.

Стандарты безопасности для следующих процедур оценки, как правило, основаны на требованиях Национального электротехнического кодекса.

Сервисный ввод

Типовое сервисное оборудование

Проверить следующие условия в электросети между улицей и главным щитом:

• Воздушные провода. Убедитесь, что воздушные провода с улицы находятся на высоте не ниже 10 футов над землей, не соприкасаются с ветвями деревьев или другими препятствиями и недоступны из близлежащих окон или других доступных мест.
  Убедитесь, что провода надежно прикреплены к зданию с помощью изолированных анкеров и имеют петли в местах входа в флюгер. Сращенные соединения на служебном вводе должны быть хорошо замотаны, а оголенные провода с улицы должны быть заменены коммунальной организацией. Провода не должны располагаться над бассейнами.
• Электросчетчик. Убедитесь, что электросчетчик и его основание защищены от атмосферных воздействий, а также в том, что счетчик исправен, не был вскрыт и надежно закреплен. Сообщите коммунальному предприятию о любых проблемах со счетчиком.
• Сейсмическая уязвимость. Если здание находится в сейсмической зоне, проверьте электропроводку на уязвимость к дифференциальному движению между внешней и внутренней частями. Ищите гибкие связи.
• Кондуктор служебного входа. Убедитесь, что проводник служебного входа не имеет сростков и что его изоляция не повреждена. Если главный щит расположен внутри здания, проход проводника через стену должен быть герметизирован от влаги.
  При использовании алюминиевых проводников их наконечники на всем сервисном оборудовании должны быть очищены ингибитором окисления и затянуты электриком или заменены медными проводами равной емкости. Когда необходимо заменить ввод надземных коммуникаций, замените его подземным вводом.
• Доступный тип питания. Не каждая юрисдикция обеспечивает одинаковый вид электроэнергии. В Филадельфии, например, в некоторых местах используется двухфазное электричество, а не более распространенное однофазное. Обратитесь в энергетическую компанию, чтобы определить характеристики доступной мощности.

Плата главной панели

Главный щитовой щит является центром распределения электроэнергии внутри здания и защищает электропроводку дома от перегрузок. Осмотрите панель управления следующим образом:

• Состояние и расположение. Проверьте общее состояние панели управления. Водяные пятна или ржавчина на панели, установленной внутри здания, могут свидетельствовать о просачивании воды по пути проводника служебного ввода. Щитовые панели, устанавливаемые снаружи, должны быть водонепроницаемыми и защищенными от несанкционированного доступа. Панели, монтируемые внутри помещений, должны располагаться как можно ближе к месту ввода служебного проводника в здание и быть легкодоступными. Панель управления должна иметь работоспособную и надежную крышку.
• Номинальная сила тока. Номинальная сила тока главного разъединителя не должна быть выше, чем сила тока проводника служебного ввода или щита. Если рейтинг выше (указывающий на несанкционированную работу), к нему может быть подключено больше ответвлений, чем может обеспечить проводник служебного ввода. Это серьезная опасность, и ее следует устранить.
• Номинальное напряжение. Номинальное напряжение панели управления (как указано на заводской табличке) должно соответствовать напряжению входящей электросети.
Тест
• : Фактическое номинальное напряжение входящей электрической сети можно проверить с помощью вольтметра. Эту проверку должен проводить электрик. Обычно три служебных проводника указывают на ток 120/240 вольт, а два проводника указывают на ток 120 вольт.
• Заземление. (См. рисунок ниже) Убедитесь, что панель управления правильно заземлена. Его заземляющий проводник должен проходить к внешнему заземляющему электроду или прикрепляться к металлической входной трубе водопровода между наружной стеной и водомером. Если он прикреплен к счетчику со стороны дома, счетчик должен быть перемычкой, чтобы обеспечить надлежащую электрическую целостность заземления. Убедитесь, что заземляющий провод надежно и правильно закреплен на трубе — часто это не так, а иногда и вовсе отсоединен. Убедитесь также, что заземляющий провод не присоединен к трубе природного газа, к неактивной трубе, которая может быть обрезана с внешней стороны стены, или к трубе, которая подключена к пластиковому вводу водопровода. Если заземляющий провод присоединен к внешнему заземляющему электроду, вбитому в землю, убедитесь, что электрод установлен в соответствии с местными нормами. Во многих старых зданиях заземление подключается к трубе холодной воды. Если это так, и здание должно соответствовать действующим нормам, требуется альтернативное заземление. Типовой ввод электрических цепей и главный щит для дома на одну семью. Такой вид заземления применяется только в том случае, если водопровод металлический. Если водопровод пластиковый, требуется отдельный приводной заземляющий стержень.

Типовой электрический вход и главный щит для частного дома. Этот вид заземления применяется только в том случае, если водопроводная труба металлическая. Если водопроводная труба пластиковая, требуется отдельный заземляющий стержень.

• Тест. Проверка электрического заземления (сопротивления заземления) может использоваться, чтобы определить, надежно ли заземлена электрическая система. Проверка требует использования омметра и должна выполняться электриком.
• Защита от перегрузки по току. Проверьте номинал предохранителя или автоматического выключателя для каждой ответвленной цепи. Сила тока предохранителя или автоматического выключателя не должна превышать мощность проводки в защищаемой им ответвленной цепи. В большинстве бытовых цепей используется медный провод №14, который должен иметь 15-амперную защиту. Может быть одна или несколько цепей с медным проводом №12, которые должны иметь защиту на 20 ампер. Для больших приборов, таких как электрические водонагреватели и центральные кондиционеры, может потребоваться ток 30 ампер, который обычно питается медным проводом №10. Если есть электрическая плита, для нее потребуется обслуживание на 40 или 50 ампер с медным проводом № 6. На паспортной табличке оборудования центрального кондиционирования воздуха должно быть указано требование защиты от перегрузки по току. Алюминиевый провод должен быть на один размер больше, чем медный провод в каждом случае (например, от №14 до №12), но его нельзя использовать в цепях на 15 и 20 А. Убедитесь, что ни в одной из цепей нет предохранителей или автоматических выключателей с более высоким номинальным током, чем рассчитано на эту проводку. Кондиционеры и другое оборудование с двигателями могут иметь автоматические выключатели с силой тока до 175 процентов от номинала проводника, чтобы обеспечить пусковой ток. Посмотрите возле панели управления на наличие чрезмерного количества новых или перегоревших предохранителей или прерывателей, заклеенных скотчем во включенном положении. С подозрением относитесь к предохранителям на 20 или 25 ампер в цепях бытового освещения. Это признаки частых перегрузок и некачественного электроснабжения. Другими признаками перегрузки являются запах сгоревшей изоляции, признаки расплавления изоляции, обесцвечивание медных контактов в держателях предохранителей и перегрев предохранителей или автоматических выключателей.
Тест
• : Включите и выключите все автоматические выключатели вручную, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Для проверки каждого выключателя можно использовать имеющийся в продаже автоматический выключатель и тестер сопротивления, которые могут имитировать состояние перегрузки. Такой тест должен выполняться электриком. Обратите внимание, что этот тест не рекомендуется для компьютеров, видеомагнитофонов, часов и многих подобных устройств.
• Многие старые жилые дома имеют более одного щитового устройства или устройства с предохранителями. Убедитесь, что все дополнительные устройства максимального тока расположены в металлических ящиках и что они не находятся вблизи легко воспламеняющихся материалов. Все щитовые панели должны иметь крышки. Должна быть предусмотрена возможность отключения всей электроэнергии в жилом помещении из одного места.

Ответвления

Самые старые типы бытовых электропроводок сегодня редко встречаются. К ним относятся открытые провода на металлических скобах, проводка, проложенная непосредственно в штукатурке, и проводка в деревянном багете. Эти системы оказались весьма опасными.

Самая старая система электропроводки, которая все еще может быть приемлемой и до сих пор довольно часто встречается в домах, построенных до 1930 года, — это «ручка и трубка». В этой системе используются фарфоровые изоляторы (ручки) для прокладки проводов через беспрепятственное пространство и фарфоровые трубки для прокладки проводов через строительные элементы, такие как стойки и балки.

Обратите внимание на то, механически ли скручены, припаяны и заклеены лентой места соединения ручек и трубок. Проводка ручки и трубки должна быть заменена во время реабилитации; но если он правильно установлен, не нуждается в модификации, имеет достаточную мощность, правильно заземлен, не имеет поврежденной изоляции и в остальном находится в хорошем состоянии, он может быть приемлемой системой проводки и по-прежнему разрешен во многих местах.

---

---

Уточняйте у местных представителей строительных норм и правил. Также ознакомьтесь с условиями действующего полиса страхования жилья, чтобы убедиться, что проводка с ручкой и трубкой исключена. Самой большой проблемой такой проводки является ее изоляция, которая со временем становится сухой и ломкой и часто отваливается при контакте, оставляя провод оголенным. Изоляция, которая, как видно, вышла из строя, также, вероятно, выйдет из строя там, где скрыта проводка. При обнаружении нарушения изоляции проводку ручки и трубки следует заменить.

Другие одобренные типы проводов включают:

• Кабель NM (неметаллический), часто называемый торговым названием «Romex», кабель с пластиковым покрытием для использования в сухих местах (старые кабели NM могут быть покрыты тканью).
• NMC, аналогичен NM, но предназначен для влажных помещений.
• UF (подземный фидер), водонепроницаемый кабель с пластиковым покрытием для использования под землей.
• AC (бронированный кабель), также называемый BX, гибкий кабель с металлическим покрытием.
• MC (кабель с металлической оболочкой), гибкий кабель с металлической оболочкой и зеленой изолированной жилой заземления.
• EMT (электрическая металлическая трубка), также называемая «тонкостенной», металлическая труба, по которой проложены провода в местах, где требуется максимальная защита.

На рисунке справа бронированный кабель и распределительная коробка находятся в хорошем состоянии и могут использоваться повторно, даже если осветительная арматура перемещается.

Проверить ответвления на наличие следующего:

• Маркировка. Функция каждой ответвленной цепи должна быть четко и разборчиво обозначена на ее разъединителе, предохранителе, автоматическом выключателе или в справочнике на щите управления.
• Подключенные нагрузки. Проследите проводники ответвленной цепи, чтобы определить, что подключенная к ним нагрузка не превышает их номинала (например, сушилка для белья на 30 ампер, подключенная к цепи на 20 ампер). Вообще говоря, в каждой жилой единице должно быть от двух до четырех 15-амперных цепей для освещения и бытовых розеток; две 20-амперные цепи для электроприборов в кухне, столовой и прачечной; и отдельные цепи соответствующей мощности для крупных бытовых приборов, таких как сушилки, плиты, мусоросборники, посудомоечные машины и водонагреватели.
• Проверьте соответствие размера и длины проводки ответвленной цепи требованиям местных электротехнических норм и правил. Здания, построенные до 1980 года, могут считаться имеющими недостаточное количество контуров, поскольку современные нормы требуют отдельного контура для прачечной и отдельного контура для санузла. Для блоков кондиционирования воздуха многие местные правила допускают на один размер провода меньше, чем требуется для разъединения.
Тест
• : вольтметр можно использовать для измерения падения напряжения из-за чрезмерной длины ответвленной цепи, плохого соединения проводки или проводов недостаточного сечения. Измерения должны производиться при подключенной нагрузке. Эту проверку должен проводить электрик.
• Заземление. Лучше всего, чтобы все цепи были заземлены на панель управления, но это не требовалось Национальным электротехническим кодексом до 1965 года. Не думайте, что цепи в металлическом кабеле заземляются без проверки каждой розетки. Кроме того, не думайте, что розетки с трехконтактной вилкой заземлены. Удалите каждый из них, чтобы увидеть наличие подключенного заземляющего провода. Проверьте, установлены ли розетки типа GFI (прерывание замыкания на землю) в прачечных, кухнях и ванных комнатах, и проверьте их работу. Эти типы сосудов не требовались до 1990, но легко устанавливаются в качестве замены.
Тест
• : Имеющиеся в продаже анализаторы цепей можно использовать для проверки следующих состояний цепи: разомкнутая земля, разомкнутая горячая, разомкнутая нейтраль, горячая/обратная земля, обратная горячая/нейтраль. Работа этих анализаторов зависит от производителя.
• Состояние и безопасность. Убедитесь, что все типы проводов и оборудования установлены правильно в соответствии с передовой практикой. Проверьте подверженность проводников возможному повреждению или истиранию. Ищите правильное крепление, зазор, а также изношенную или поврежденную изоляцию. Убедитесь, что все сращивания проводов сделаны в рабочих коробках и что все коробки для сращиваний и выключателей имеют накладки. Проверьте все внешние розетки, чтобы убедиться, что они водонепроницаемы.
Испытание
• : испытание на мегом можно использовать для обнаружения ухудшения изоляции. Для этого требуется тестер Megger, и он работает при высоком напряжении. При отключенном электроснабжении показания ответвленных цепей должны составлять не менее одного мегаома относительно земли. Если к цепи подключены светильники или приборы, показания должны составлять не менее 500 000 Ом. Эту проверку должен проводить электрик.
• Визуальный осмотр изоляции доступных цепей обычно определяет необходимость проведения дополнительных испытаний электриком. Ищите незащищенные провода, проходящие через воздуховоды и другие неподходящие места. Проверьте на наличие признаков «вмешательства мастера» (например, нетрадиционных соединений), и, если они будут обнаружены в одном месте, ожидайте, что они будут более распространены. Проверьте проводку удлинителя шнура лампы для поверхностного монтажа. Это опасно и должно быть удалено. Лучше удалить всю неиспользуемую проводку или проводку, которая будет заброшена во время восстановительных работ, чтобы избежать путаницы или неправильного использования в будущем.
• Алюминиевая проволока. Алюминиевая проволока использовалась в жилых домах в основном в 1960-х и начале 1970-х годов. Проверяйте с учетом требований местного законодательства. Убедитесь, что алюминиевый провод подключен только к утвержденным устройствам (с маркировкой «CO-ALR» или «ICU-AL») или к одобренным разъемам. Проблемы с алюминиевой проводкой возникают в местах соединений, поэтому проверяйте все крышки на наличие тепла, нюхайте на наличие характерного запаха в непосредственной близости от розеток и выключателей, а также ищите искры и искрение в выключателях или розетках, а также мерцание ламп. Также проверьте наличие ингибитора окисления на соединениях алюминиевых проводов. Все подобные состояния должны быть исправлены. Алюминиевый провод нельзя использовать в цепях на 15 и 20 ампер. По возможности алюминиевый провод и его устройства следует заменять медным проводом и устройствами, подходящими для меди. Если алюминиевая проводка не заменяется, ее необходимо часто осматривать и обслуживать.
• Детекторы дыма. Проверьте, есть ли в зданиях работающие детекторы дыма. Детекторы должны быть подключены к источнику питания, а также должны содержать батарею. Скорее всего, в зданиях постройки до 1970 года детекторов не будет, но их нужно добавить.

Об авторе
Сеть старого дома

Внутренняя сеть старого дома

протянуты через шпильки стены и установлены коробки для выключателей, розеток и розеток. Но проводка еще не подключена к вашему блоку выключателя, а различные выключатели, розетки и розетки еще не установлены. С представленной здесь информацией и некоторыми базовыми инструментами вы можете выполнить черновую проводку самостоятельно и сэкономить немного денег на своем проекте. В этом посте мы поможем вам научиться выполнять черновую проводку своими руками.

Содержание

• Планирование электромонтажных работ
• Шаг 1. Отметьте расположение ваших коробок
• Шаг 2. Установите коробки в каркас
• Шаг 3. Время просверлить несколько отверстий Кабель между коробками
• Шаг 5. Прикрепите кабель скобами к стойкам
• Шаг 6. Проложите кабель к коробке выключателя
• Шаг 7. Сгруппируйте кабели в каждой коробке

Вы делаете пристройку к дому ? Как насчет отделки подвала или строительства отдельной студии, гаража или сарая? Во всех этих случаях вам нужно будет подключить новую конструкцию к электричеству. Знаете ли вы, что можно сэкономить деньги, выполняя большую часть электропроводки самостоятельно?

«Черновая» проводка означает, что все электрические кабели протянуты через стойки в стене и что установлены коробки для выключателей света, розеток и розеток. Но проводка еще не подключена к вашему блоку выключателя, а различные выключатели, розетки и розетки еще не установлены. С представленной здесь информацией и некоторыми базовыми инструментами вы можете выполнить черновую проводку самостоятельно и сэкономить немного денег на своем проекте. В этом посте мы поможем вам научиться выполнять черновую проводку своими руками.

Планирование работы по электромонтажу

Разумным первым шагом является набросок электропроводки на бумаге перед началом работы. Подумайте о своих потребностях в электричестве, когда будете это делать. Например, сколько потолочных лайтбоксов вам нужно? Где будут располагаться выключатели света? Сколько электрических розеток вам нужно и где вы хотите их расположить?

Оцените существующую проводку
Если вы добавляете к существующей проводке, важно проверить пропускную способность исходной цепи и линии, чтобы не перегружаться. Например, цепи с меньшей силой тока, обслуживаемые автоматическим выключателем на 15 ампер, могут не выдерживать дополнительной нагрузки дополнительных розеток или осветительных приборов. При возникновении вопросов проконсультируйтесь с квалифицированным электриком.

Проверьте строительные нормы и правила
При прокладке новой проводки необходимо соблюдать местные и национальные строительные и электрические нормы и правила. Вы должны быть знакомы с их основами, прежде чем начать. Коды охватывают многие важные аспекты вашей установки, включая, помимо прочего, калибр проводки, размер коробок для розеток и сведения о том, как провода прокладываются и монтируются в ваших стенах. Обязательно проконсультируйтесь с квалифицированным электриком, чтобы убедиться, что вы знаете требования, применимые к вашей конкретной работе.

Получите необходимые инструменты и материалы
Для работы вам потребуются правильные инструменты и материалы. Вот контрольный список необходимых инструментов:

• Дрель — Лучше всего подойдет беспроводная электрическая дрель. Если вы работаете в ограниченном пространстве или сверлите прочную старую древесину, вы можете взять напрокат сверхмощную угловую дрель в местном магазине проката инструментов.
• Лопаточное сверло 3/4 дюйма — этим сверлом вы будете делать отверстия в шпильках для прохождения проводов.
• Молоток — Подойдет обычный молоток.
• Инструмент для зачистки проводов повышенной прочности — Кабель Romex имеет прочное внешнее покрытие. Сверхмощные стрипперы значительно облегчат обнажение оголенного провода.
• Рулетка — Семь раз отмерь, один раз отрежь!

В зависимости от вашей работы вам потребуются некоторые или все из этих материалов:

• Электрический кабель — Гибкий неметаллический кабель, обычно называемый Romex, является нормой для бытовой электропроводки. Вы можете приобрести этот кабель в различных размерах. Убедитесь, что при консультации с электриком вы узнали, какой калибр необходим для вашей работы.
• Розетки и распределительные коробки — Если вы бродили по проходу с электричеством в местном магазине товаров для дома, вы можете предположить, что все эти синие пластиковые коробки в основном одинаковы. Но розетки и распределительные коробки рассчитаны на их использование и мощность. Убедитесь, что вы выбрали правильные коробки для ваших нужд.
• Выключатели и розетки — В зависимости от вашей установки код может потребовать использования розеток GFCI или AFCI. Ваш электрик сообщит вам, поэтому обязательно купите правильный тип. В зависимости от того, сколько переключателей используется для управления осветительными приборами, вам понадобятся 2- или 3-позиционные выключатели.

Приступим к работе!

Теперь, когда вы набросали свои планы, проконсультировались со специалистом и приобрели инструменты и материалы, пришло время предпринять следующие шаги и приступить к черновой работе.

Шаг 1. Отметьте расположение ящиков

Вы установите ящики на шпильки стены. Если необходимо отодвинуть коробку немного дальше от дверного проема или окна, к стойке можно прибить брусок 2×4. Отметьте шпильку, где будет располагаться центр коробки. По соглашению выключатели должны быть на высоте 48 дюймов над полом, а розетки — на высоте 12 дюймов. Сделайте отметку на шпильке относительно того, какой тип коробки находится в этом месте.

Шаг 2. Прикрепите коробки к раме

Отцентрируйте каждую коробку по сделанной отметке и прибейте ее к стойке. Важно, чтобы коробки выступали перед стойкой, чтобы передний край коробки был на одном уровне с настенным покрытием, которое вы будете использовать. В большинстве случаев это гипсокартон толщиной 1/2 дюйма. Поэтому при правильной установке коробка будет выступать на 1/2 дюйма из шпильки. Если вы используете другое настенное покрытие, измерьте и отрегулируйте его соответствующим образом.

Наконечник Pro
Большинство коробок имеют линию или направляющую, отмеченную сбоку для использования со стандартным гипсокартоном толщиной 1/2 дюйма. Это предотвратит дополнительные измерения и поможет правильно выровнять коробку.

Шаг 3. Время просверлить несколько отверстий

Именно здесь окупятся ваши вложения в лопаточное сверло 3/4”. Начните сверлить отверстия вдоль пути вашей проводки, примерно на 8 дюймов выше уровня розеток. Убедитесь, что отверстия находятся как минимум на 1-¼ дюйма позади передней части шпильки. Если они расположены ближе, установите перед отверстием металлическую гвоздевую пластину для защиты кабеля.

Наконечник Pro
Чтобы отверстия находились на одной линии, отметьте шпильки карандашом или мелом перед тем, как начать сверление. Кабель легче пропустить через прямую линию отверстий.

Шаг 4. Проложите кабель между блоками

Теперь вы проложите кабель между блоками. Выпрямите 10-12 футов кабеля из кабельного рулона. Начиная с отверстий для шпилек рядом с одной коробкой, протяните конец кабеля через отверстия в шпильках, пока не дойдете до места расположения следующей коробки. Обрежьте примерно 8 дюймов внешней оболочки кабеля, чтобы обнажить проводку, но не удаляйте изоляцию на внутренних проводах. Вставьте кабель в коробку, пока около 1/4 дюйма оболочки кабеля не окажется в коробке. Повторите этот процесс на другом конце, на первом поле.

Наконечник Pro
Оставьте немного слабины в кабельной трассе между коробками на тот случай, если кабель необходимо немного сместить для размещения труб или воздуховодов. Если сомневаетесь, оставьте немного лишнего провода. Легче обрезать немного лишнего провода, чем делать совершенно новый отрезок, если у вас не получится.

Шаг 5. Прикрепите кабель скобами к стойкам

Кабели, которые следуют за стойками к вашим коробкам, должны быть прикреплены скобами к стойкам с помощью кабельных скоб. Поместите кабельные скобы достаточно далеко от коробок, чтобы кабель немного провисал.

Наконечник Pro
Убедитесь, что кабель ровно прилегает к шпильке, когда закрепляете его. Если кабель находится под прямым углом к ​​шпильке, он может быть защемлен и поврежден кабельной скобой.

Шаг 6. Прокладка кабеля к распределительной коробке

После того, как вы выполнили все кабельные соединения между коробками, сделайте последнюю прокладку к кабельной коробке. В кабельной коробке оставьте около 4 футов дополнительного кабеля, чтобы у вашего электрика было достаточно дополнительного кабеля для работы при подключении цепи к выключателю.

Наконечник Pro
Избегайте длинных пролетов неподдерживаемой проводки. Если вы не можете провести кабель через стойки, прикрепите кабель к стойкам с помощью кабельных скоб через равные промежутки времени.

Шаг 7. Сгруппируйте кабели в каждой коробке

Проложив все кабели к каждой коробке, сгруппируйте вместе все провода одного цвета. Свяжите их вместе лентой или стяжкой и отметьте, для чего предназначена схема. Это облегчит подключение выключателей и розеток.

Ваш черновой монтаж завершен

Черновой монтаж электропроводки в вашем новом пристройке или здании — это работа, которая вполне по силам опытному мастеру.
