Прозвонка проводов и кабелей на отсутствие короткого замыкания

При производстве электромонтажа бывают случаи, когда необходимо отыскать обрыв провода или установить наличие короткого замыкания. Зачастую это происходит, когда не работает розетка или выключатель. При этом следует провести такую процедуру как прозвонка проводов и кабелей. Данная процедура не составит большого труда, но для этого необходимо ознакомится с некоторыми правилами для того, чтобы получить правдоподобные показатели.

Умение определить неисправности в электрической сети сэкономит потребителю время и деньги.

Прозвонка проводов: приборы

Прозвонка проводов может осуществляться несколькими приборами.

Самым распространенным измерительным инструментом является мультиметр. Этот прибор наделен многими функциями для диагностики электрической цепи.

Существуют приборы серии Е-121, в простонародье его называют Дятлом. При помощи данного прибора можно определить место обрыва скрытой проводки. Производить тестирование электролинии посредством Дятла очень легко. При этом необходимо инструмент вести по стене вдоль электрической сети. Если Дятел издал звуковой сигнал, на этом месте имеется обрыв.

Определить повреждение в электролинии можно при помощи тестера, индикаторной отвертки, а также двухполюсного индикатора напряжения.

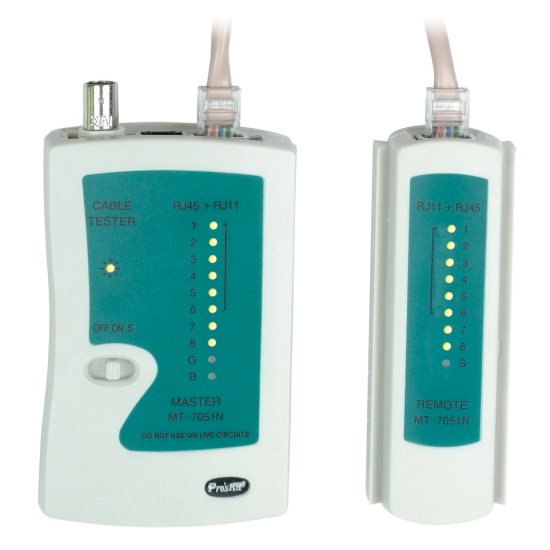

Тестеры способны определить целостность кабеля, а также правильность его соединения. Некоторые виды более дорогих тестеров имеют в своей конструкции встроенный мультиплексор, а также аналого-цифровой преобразователь.

Прозвонка проводов и кабелей возможна также тон генераторами. Данные приборы могут более точно определить место обрыва и установить расположение скрытой проводки. При этом генератор работает в обесточенной сети, в противном случае прибор может выйти из строя.

Приспособление способно тестировать различные виды кабелей: начиная от многожильных силовых и заканчивая тоненькими радио проводками. Однако тоновые генераторы не могут определить правильность подсоединений в электрической сети.

Также прозвонить электрическую цепь можно посредством телефонных трубок или трансформатора.

Способы прозвонки кабелей

Методы прозвонки кабеля могут быть различные, это связано с тем для каких целей производится диагностика. Для того чтобы установить отсутствие короткого замыкания в электрической сети или нужно найти обрыв в электролинии следует воспользоваться мультиметром. Данный измерительный прибор поможет произвести более качественное тестирование электрической сети.

Мультиметр способен измерить напряжение, сопротивление и силу тока. В случае если под рукой прибора не оказалось, его вполне может заменить устройство в виде лампочки и батарейки.

Этот способ очень простой не займет много времени. Для этого нужно взять лампочку и батарейку, при этом они должны обладать одинаковым напряжением. Батарейка может иметь большее напряжение, чем лампочка.

Для соединения конструкции необходимы проводники, длинна которых, должна соответствовать расстоянию, от приспособления до проверяемых проводов. К одному концу батареи подсоединяется провод, а к другому – лампочка и щуп. При проверке данным щупом нужно прикоснуться к противоположному окончанию кабеля, при этом лампочка должна засветиться.

Существует способ прозвонки кабеля посредством блока резисторов с различным номинальным значением.

Поиск обрыва проводов

В рабочей электрической линии все жили должны быть токоведущими, при этом между ними не должно быть короткого замыкания.

В случае если кабель оснащен цветовой маркировкой, при этом нет необходимости идентифицировать каждую жилу. Для того чтобы найти обрыв нужно зачистить провода и соединить в одну скрутку окончания кабеля. При этом на втором окончании провести прозвонку. С этой целью нужно мультиметр выставить в режим измерения сопротивления.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Устанавливают переключатель на низкий диапазон, соответствующий величине в 200 Ом. Если прибор оснащен функцией прозвонки, то необходимо установить переключатель на данный режим проверки. Предварительно перед производством измерительных работ необходимо проверить прибор, при этом подсоединяются два щупа вместе. Исправный мультиметр должен зазвенеть и на табло появиться ноль.

Для производства диагностики электрической сети необходимо присоединить один щуп к одному из проводов, а другим щупом нужно прикасаться ко всем ко всем жилам поочередно. При этом прибор должен звенеть. Если в мультиметре нет функции прозвонки, на экране должно появиться показание близкое к значению, соответствующему нолю.

При тестировании более длинных проводов, величина сопротивления в исправной электрической сети будет равняться нескольким Омам.

В случае если показатель сопротивления будет равняться единице, то в данной электролинии существует обрыв.

Проверка проводов на отсутствие короткого замыкания

Иногда электроприборы отключаются без сопровождения каких-либо причин. В этом случае необходимо исключить короткое замыкание. Для этого, прежде всего, нужно обесточить электрическую сеть. Зачастую данная электрическая сеть уже не имеет напряжения. При этом следует отключить все виды нагрузок: бытовую технику выдернуть из розеток, а также выключить все осветительные приборы. В противном случае результат может быть неточным.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Быстрый и проверенный способ от экспертов, как подключить розетку

Затем в распределительном щитке или розетке проверяется связь между фазой и нулем, а потом и с заземлением при помощи мультиметра. Если имеется цепь с фазой и заземлением, то это говорит о коротком замыкании.

В некоторых случаях при малом переходном сопротивлении мультиметр может его не увидеть. В этой ситуации лучше всего воспользоваться специальным измерительным прибором, который называется мегомметр. При помощи его можно точно определить показания сопротивления, при этом сопротивление бытовой электролинии должно соответствовать 500 кОм.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Отсутствие короткого замыкания способен определить емкостный индикатор напряжения. При этом необходимо отключить всю электролинию. Затем отсоединить нулевой и заземляющий проводники, при этом фаза остается на месте. Далее опять на электролинию подать напряжение. Затем по стене в месте предполагаемой проводки вести данным измерительным прибором. Если лампочка на индикаторе погаснет, значит, в электролинии присутствует короткое замыкание.
