Прибор для измерения напряжения в электрической цепи

В век технических достижений электричество ценится на вес золота. Чтобы его измерить, нужен прибор для измерения напряжения. Но аппарат и его разновидности существенно отличаются по параметрам и принципу действия.

Приборы для измерения напряжения

В результате прямых и косвенных измерений становятся известны конкретные данные физической величины.

Прямые отображают результат на шкале напрямую. Определение косвенных производится с помощью вычислений нужных параметров. Последний способ значительно точнее. Измерения проводятся в электротехнических и радиотехнических цепях.

Вольтаж измеряют оборудованием

Напряжение измеряется от одной точки до другой и характеризируется силой переноса из конца цепи A в B. Отображается величина с помощью буквы V. Единица напряжения — Вольты. Для облегчения, показатель разделяется на кило-, милли- и микро- единицы. Измеритель может быть электромеханическим, электронным, цифровым или электронным.

Вольтметры

Именно этот прибор учат, измеряя напряжение на уроках физики. Действие измерителя основано на законе Ома. Измерение производится с помощью электромагнитного поля. Характеристики аппарата улучшаются при высоком внутреннем сопротивлении и широком диапазонном значений. Приборы, определяющие кило-, милли- и микро-единицы условно имеют название киловольтметров, милливольтметров и микровольтметров. Последние два диапазона имеют минимальную погрешность.

Знать вольтаж цепи необходимо

Вольтметры бывают 2 видов.

Электронный — высокочувствительный аппарат с большим сопротивлением. Позволяет определить широкие пределы значений. Отличается добавлением к основному механизму преобразователя. Такие приборы требуют ток в качестве источника питания. Известны аналоговые и цифровые вольтметры. Первые действуют, переводя входное переменное напряжение на постоянное, постепенно отклоняя стрелку. ИП также включает в себя шкалу. При течении тока в противоположном направлении, стрелка смещается влево, при обычном — вправо.

Таким образом, следует учитывать положительное напряжение или отрицательное. Цифровые вольтметры сразу считывают показатель напряжения на входе и выводят данные на табло. Точность зависит от качества аналого-цифирного преобразователя, но оцифрованные вольтметры все же имеют меньшую погрешность, чем аналоговые.

Электронные модели широко распространены

Электромеханические отличаются тем, что им не нужен токовый источник для работы. После подключения к цепи вольтметра, прибор определяет входное значение, которое уменьшается с помощью специального внутреннего или внешнего резистора. Внутренние резисторы последовательно подсоединяются изнутри корпуса, внешние — с наружной стороны. Прибор компактный и стоит недорого, но может потреблять мощность из цепи. Диапазон измерения не сильно широкий, поэтому не всегда может быть получен точный результат.

Электромеханический не требует батареек

При выборе прибора имеет значение категория измерений. Предусмотрены вольтметры для постоянного и переменного тока, селективные, импульсные, фазочувствительные и универсальные приборы.

А именно:

• Импульсный. Поможет справиться с перебоями в сети. Проверяет напряжение одиночного импульсного сигнала. Благодаря этому можно выяснить, на каком участке цепи появилась помеха, и устранить ее.
• Фазочувствительный. Значение выводится посредством преобразования постоянного или минимально меняющегося напряжения. Табло выдает общий результат.
• Селективный. Прибор узкополосный, избирательным путем дает понятие об амплитуде и частоте одной из частей, не отключая другую. Аппарат нужен, если требуется вычленить некоторые составляющие большого участка.
• Универсальный. Сочетает в себе все виды вольтметров, позволяет определять электродвижущую силу на разных участках и при любых условиях.
• Вольтметры для постоянного и переменного тока определяют соответствующие величины.

Универсальный аппарат более удобен

Переносными, стационарными и щитовыми могут быть приборы, в зависимости от возможности перемещения, размеров и конструкционных особенностей.

А именно:

• Щитовые. Предназначены для нахождения в специальных шкафах. После приобретения, они устанавливаются и находятся в месте монтажа. Переносить можно, но редко и аккуратно.
• Стационарные. Ввиду громоздкости перенести их будет трудно. Неудобства использования перекрываются высокими техническими характеристиками, точностью и большой шкалой измерений.
• Переносные. Не требуют подключения к источнику энергии, доступны к свободному перемещению. Компактные, находятся в аккуратном корпусном чехле.

Есть стационарные модели

Потенциометр

Потенциометром может называться устройство-регулятор тока. Представляет собой 3-х выводной, открытый переменный резистор. В большинстве случаев имеет отводной контакт. Особое распространение получил при работе с аудиосистемами и в сфере автомобильной промышленности.

При работе один из выводов подключается к контакту, два других — отводные. Основа изготавливается из углеродных и керамических материалов.

Разделяются по принципу действия:

• Линейные. Сопротивление измеряется пропорционально углу, который зафиксирован при повороте контакта. Делятся на одинарный (одноканальный), двойной (двухканальный) и многооборотный вариант.
• Логарифмические. Потенциометр изменяет сопротивление сначала быстро, затем скорость уменьшается.
• Экспотенциальные. Потенциометр изменяет сначала медленно, затем скорость увеличивается.

Иногда припаиваются к плате

Корпус может быть монтажным или стационарным. В первом случае устройство монтируется на плате, во втором — остается на корпусе. Оборотные делятся на однооборотные или многооборотные, а также сдвоенные. Если однооборотные совершают 1 оборот, многооборотные — более чем 5, то сдвоенные на каждом валу имеют 2 резисторных элемента. Чаще всего многооборотные делают от 5 до 15 оборотов.

Есть аналоговые модели

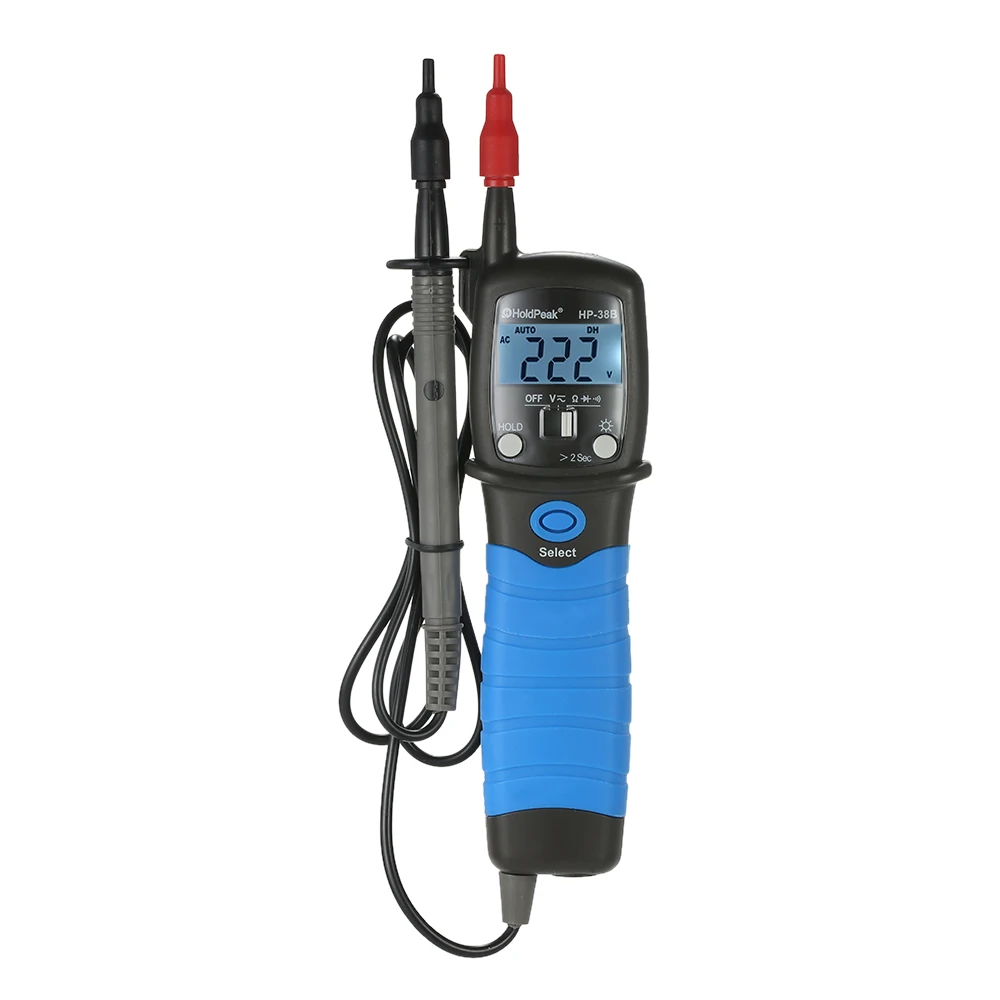

Мультиметр

Комбинированное устройство с доступным для нескольких приборов функционалом. Может измерять силу тока, напряжение и сопротивление цепи и ее частей. Может включать и большее количество измерителей.

К сведению. Функции вольтметра, амперметра и омметра исполняет любая модель.

Подходит для работы с переменным и постоянным током. Из-за хорошей эффективности многие предпочитают использовать именно его.

Аппарат спрятан в корпусный чехол, на верхней стороне имеет дисплей или шкалу измерений. Нижняя сторона оснащена панелью управления. Центральная часть панели управления отведена под кнопки переключения режимов и переключатель измерений. Питается с помощью батареек, преимущественно прямоугольных.

Есть цифровые модели

Бывают 2 видов:

• Аналоговые. Со стрелочной шкалой в верхней части наружной панели. Некоторые модели измеряют Вольты и Амперы без, а Омы — с питанием. Во время измерения можно увидеть динамику.
• Цифровые. Имеют ЖК-экран, на который выводятся показания. Просты в использовании, имеют понятный интерфейс.

В комплекте идут 2 щупа, красный и черный.

Аппарат может показать амплитуду сигнала

Осциллограф

Прибор, измеряющий электрические сигналы и их колебания, будет называться осциллографом.

Важен при работе с электроникой. Показывает работу любого, даже минимального импульса. С помощью специального устройства, идущего в комплекте, может соединиться с сетью, сигналом или внешним источником.

Визуально выглядит, как телевизор, позволяющий осуществлять наблюдение в текущем режиме. Если сигнал подается на канал вертикально, отображается на табло полосой вверх. Имеет также модуляционный диапазон, работающий с лучами, лучевую трубку и блок питания. Может быть аналоговым и цифровым. Цифровые приборы имеют встроенную память и могут сохранять определенное количество предыдущих измерений.

Электрический импульс, измеряемый осциллографом, облегчает работу с автомобилем и активно используется в медицинских целях.

Осциллографы наиболее точны из всех остальных

Подразделяются на:

• Специализированные. Предназначены для конкретного устройства.
• Стробоскопические. Наблюдают за кратковременными импульсами, склонными к повторению.
• Скоростные. Измеряют «быстрые» импульсы.
• Запоминающиеся. Имеют небольшую память для сохранения сигнала.
• Универсальные. Своего рода симбиоз — включает несколько различных видов осциллографов.

Самый простой вариант измерителя

Электрометр

Электрометром можно назвать прибор для измерения электрического потенциала и разностей его величин. Является усовершенствованной версией электроскопа. Электрический заряд определяется с помощью стержня — основания конструкции. К основанию подвешиваются 2 бумажки или 2 кусочка фольги, параллельно друг другу. Стержень надежно защищен металлическим корпусом и закрыт стеклянной пробкой. Присутствие заряда запускает реакцию «отталкивания». Сила реакции зависит от его величины. Реакция идет в обе стороны, поэтому притяжение индикаторов дает понять, что заряд отрицателен.

Как правильно эксплуатировать

Инструкция:

1. Собрать информацию по технической неполадке.
2. Проверить отсутствие повреждений на измеряемом субъекте.
3. Подсоединить щупы в гнезда.
4. Включить устройство и выбрать нужный режим. Уточняют, постоянное или переменное напряжение будет измеряться.
5. Измерение производится параллельно сети.
6. Считать результат на шкале или табло.

Подсоединение осуществляется параллельно

Единицы измерения

Величина измеряется в вольтах. Обозначается буквой V, русская В.

Правила безопасности

Стоит обратить внимание:

• Обязательно обеспечение заземления.
• Прибор и цепь не трогаются голыми руками.
• При возникновении непредвиденных ситуаций, немедленно прекратить работу и убедиться, что измерение не несет последствий. Например, не создастся пожар.
• Прибор подсоединяется параллельно к уже собранной цепи.
• Рабочее место должно быть изолировано от посторонних.
• Измеряющий должен иметь представление о технике безопасности, знать устройство прибора и принцип его действия.
• Цепь должна быть правильно собрана.
• По окончании работы устройство отключается и разбирается, укладывается на место хранения в соответствующих чехлах. Рабочий снимает средства защиты и тщательно обрабатывает руки.

Стоит работать в перчатках

Ответ на вопрос, как называется прибор для измерения электрического напряжения, очень прост, как и сама процедура проведения. Главное — действовать аккуратно и бережно относиться к оборудованию. В таком случае аппаратура прослужит века.

Семь основных приборов для электриков

Место в сумке для инструментов всегда в дефиците, поэтому необходимо убедиться, что все приборы, которые вы носите с собой, выполняют свое назначение. Для оптимального использования пространства в сумке для инструментов в первую очередь необходимо выбирать универсальные, надежные, прочные и компактные инструменты. Кроме того, стоит использовать приборы, которые оснащены несколькими функциями.

Недавно мы спросили электриков о том, какие пять приборов они считают основными. Получив множество разных ответов, мы решили рассказать не о пяти, а о семи главных приборах: бесконтактном тестере напряжения, изолированных ручных инструментах, токоизмерительных клещах, мультиметре, тестере сопротивления изоляции, тестере флуоресцентного освещения и измерителе сопротивления заземления. Эти инструменты являются для электриков приборами первой необходимости.

1. Бесконтактный тестер напряжения

Возможность измерять напряжение без измерительных проводов позволяет сэкономить время и обеспечить безопасность. Электрический тестер Fluke T6-1000 с технологией FieldSense и измерительной вилкой скользит по проводнику, позволяя легко измерять напряжение до 1000 В перем. тока и силу тока до 200 А перем. тока. Кроме того, этот прибор легко помещается в кармане.

2. Изолированные инструменты

Изолированные ручные инструменты новой серии Fluke соответствует тем же строгим требованиям безопасности, надежности и эргономики, что и все приборы нашей компании. Изолированные инструменты Fluke, которые точно спроектированы и изготовлены из немецкой стали CMV, имеют длительный срок службы и обеспечивают безопасность.

Изолированные отвертки Fluke, сертифицированные для напряжения 1000 В перем. тока и 1500 В пост. тока, обеспечивают превосходную защиту от поражения электрическим током и случайных падений на оборудование под напряжением. Эргономичная рукоятка приспособлена к руке пользователя, что снижает нагрузку и утомляемость во время работы, а также обеспечивает максимальный крутящий момент.

Высокопрочные пассатижи Fluke для электромонтеров обеспечивают надежный и мощный захват благодаря губкам с насечками и отверстию с четырьмя точками зажима. Компактная форма обеспечивает удобный захват проводов в ограниченных пространствах и позволяет сэкономить место в сумке. Масса этих пассатижей на 20 % меньше аналогичных инструментов.

Длинногубцы Fluke с узкими губками выполняют сразу две функции. Уникальные фрезерованные волнообразные зоны захвата и четыре точки зажима для круглых предметов обеспечивают фиксацию без проскальзывания. Кроме того, с помощью боковой режущей кромки можно обрезать провода.

3. Токоизмерительные клещи

Обхватите с помощью токоизмерительных клещей Fluke 376 FC с измерением истинных среднеквадратичных значений проводник и посмотрите показания тока на смартфоне, находясь на безопасном расстоянии от зоны с угрозой возникновения вспышки дугового разряда. Прибор позволяет измерять силу тока до 1000 А перем./пост. тока, а также регистрировать результаты и тенденции для поиска перемежающихся неисправностей. Кроме того, вы можете создавать и отправлять отчеты непосредственно с места проведения работ.

4. Мультиметр

Цифровой мультиметр Fluke 117 разработан электриками для электриков. Этот прибор позволяет выполнять основные измерения: сила тока 10 А, сопротивление, целостность цепи, частота и емкость. Также он оснащен встроенными функциями бесконтактного обнаружения напряжения, автоматического измерения напряжения и LoZ. Это именно то, что вам нужно для точной и продуктивной работы.

5. Тестер сопротивления изоляции

Тестер сопротивления изоляции Fluke 1587 FC — это цифровой тестер сопротивления изоляции, объединенный в компактном корпусе с полнофункциональным цифровым мультиметром с измерением истинных среднеквадратичных значений. Используйте этот прибор для определения проблем, связанных с изоляцией. Результаты можно просматривать и сохранять непосредственно на приборе. Также результаты можно получать удаленно и отправлять их коллегам с помощью смартфона.

6. Тестер флуоресцентного освещения

Откажитесь от метода проб и ошибок при обслуживании флуоресцентных ламп и сэкономьте много времени с помощью тестера флуоресцентного освещения Fluke 1000FLT. С помощью одного компактного устройства можно выполнить пять основных проверок флуоресцентного освещения. Прибор оснащен функциями проверки ламп, измерения балластного сопротивления и бесконтактного измерения напряжения, а также функциями проверки целостности контактов и дискриминатора типа балластного сопротивления. Устройство выдерживает падение с высоты 1,8 м (6 футов).

7. Измеритель сопротивления заземления

Безэлектродные клещи для проверки заземления Fluke 1630-2 FC измеряют утечку переменного тока на землю без необходимости устанавливать дополнительные измерительные электроды. Благодаря этому измерителю сопротивления заземления не нужно отключать параллельное заземление. Прибор упрощает проверку заземления внутри зданий, на опорах линий электропередач и в местах, где нет доступа к почве для установки измерительных электродов. Беспроводное подключение к мобильному приложению позволяет удаленно просматривать и сохранять результаты измерений, а также отправлять эти данные коллегам.

Приборы Для Измерения Напряжения И Силы Тока коды ТН ВЭД (2020): 9030320009, 9031200000, 9030331000

Приборы электроизмерительные универсальные для измерения электрических параметров в цепях постоянного тока (сила тока, напряжение), в однофазных и трехфазных сетях переменного тока промышленной частоты (сила тока, напряжен	9030320009
Приборы электроизмерительные: многофункциональные калибраторы, магазины сопротивлений, эталоны напряжения, тока, PAT тестеры, мультиметры, приборы для измерения тока, напряжения, сопротивления	9030320009
Приборы для измерения и контроля: многофункциональные калибраторы, магазины сопротивлений, эталоны напряжения, тока, сопротивления, PAT тестеры, мультиметры, температурные калибраторы, приборы для измерения: тока, напряжен	9031200000
Приборы электроизмерительные: многофункциональные калибраторы, магазины сопротивлений, эталоны напряжения, тока, PAT тестеры, мультиметры, приборы для измерения тока, напряжения, сопротивления,	9031200000
Оборудование электроизмерительное: многофункциональные калибраторы; магазины сопротивлений; эталоны напряжения, тока, сопротивления; PAT тестеры; мультиметры; приборы для измерения: тока, напряжения, сопротивления, частоты	9031200000
Приборы электроизмерительные: многофункциональные калибраторы, магазины сопротивлений, эталоны напряжения, тока, сопротивления, PAT тестеры, мультиметры, приборы для измерения различных электрических величин и сигналов, ис	9031200000
Приборы и аппаратура для измерения или контроля напряжения, силы тока, сопротивления или мощности: амперметры, вольтметры, термометры, частотометры, процессорные мониторы,	9030339900
Приборы для измерения и контроля: многофункциональные калибраторы, магазины сопротивлений, эталоны напряжения, тока, PAT тестеры, мультиметры, температурные калибраторы, приборы для измерения тока, напряжения, сопротивлени	9031200000
Прибор для измерения силы тока и напряжения комбинированный: мультиметр	9030310000
Прибор для измерения геометрических параметров поршней с возможностью статистического контроля (предназначенный для использования при номинальном напряжении от 100 до 240 В переменного тока), тип IMBus	9031803400
Приборы и аппаратура для измерения или контроля напряжения, силы тока, сопротивления, температуры или мощности:	9030390009
Приборы электроизмерительные: тестеры для измерения напряжения, силы тока, сопротивления или мощности	9030331009
Приборы для измерения и контроля расхода или уровня жидкостей, предназначенные для использования при номинальном напряжении 90 – 240 В переменного тока, торговой марки “Greyline Instruments”: расходомеры ультразвуковые, с	9026102109
Приборы и аппаратура для измерения напряжения, силы тока, сопротивления или мощности, напряжение питания 220 Вольт: Мост переменного тока высоковольтный автоматический	9030310000
Приборы измерительные электронные низковольтные для измерения и контроля напряжения, силы тока,	9030320009
Электрические приборы для измерения или контроля напряжения, силы тока	9030339900
Приборы измерительные электронные, напряжение в диапазоне от 30 до 72 Вольт постоянного тока: контроллер для измерения напряжения, модель Inverpack.	9030390009
Приборы измерительные универсальные без записывающего устройства: датчики электронные для измерения электрических показателей (силы тока, напряжения и сопротивления),	9030310000
Приборы электроизмерительные, напряжение до 50 В переменного тока и до 75 В постоянного тока: электронная установка для измерения электрических величин, торговой марки HBM	9030
Приборы и аппаратура электронные для измерения или контроля расхода, уровня, давления жидкостей и газов, торговой марки Hцntzsch, напряжение до 50В переменного тока и до 75В постоянного тока: датчики потока, расходомеры, у	9026
Приборы измерительные на номинальное напряжение от 100 до 240 В переменного тока: приборы лазерной центровки и измерения взаимного расположения поверхностей	9031499000
Измерительные приборы: датчик измерения давления -Трансмиттер, торговой марки “Leybold”, “Thermovac”, напряжение до 50 В переменного тока, до 75 постоянного тока, серии: TTR 91 N, TTR 101 N, TTR 101 N with display , TTR 91	9026
Приборы и аппаратура электронные для измерения или контроля расхода, уровня, давления жидкостей и газов, напряжение до 50 В переменного тока, до 75 В постоянного тока:	9026

Мультиметры и приборы для измерения напряжения

Высоконадежный мультиметр (индикатор напряжения) от фирмы «Laserliner»

В каталоге интернет-магазина «Laserliner» представлены самые точные и эффективные измерительные приборы от известной компании-производителя. Все наши устройства активно применяются в строительной сфере и других отраслях, где требуется проведение точных измерений. Надежные приборы отличаются высокой прочностью, удобством в использовании и функциональностью. У нас вы сможете купить такое устройство, как мультиметр цифровой, по выгодной цене и заказать его быструю доставку. На все приборы, которые прослужат вам долгие годы, распространяется гарантия, подтверждающая честность нашей компании.

Особенности использования мультиметра и его возможности

Мультиметр является универсальным многозадачным электроизмерительным устройством. Такой комбинированный прибор объединяет несколько функций других устройств, чтобы узнавать и оценивать параметры целого диапазона определенных величин. Он сможет показать численные параметры напряжения, тока, сопротивления, ёмкости конденсатора, сопротивления резисторов и прочих различных электрических величин. Постоянно совершенствуемое устройство выступает в роли амперметра, омметра, вольтметра, токоизмерительных клещей и других полезных приборов. Это устройство может быть:

• Аналоговым;
• Цифровым.

Цифровой мультиметр полученные значения показывает на семисегментном индикаторе для удобства их расшифровки. Такое функциональное изделие производится в различных модификациях, которые можно различать по маркировке. Что касается аналоговой версии данного прибора, она предполагает отображение данных измеряемых величин на стрелочном индикаторе.

Измеритель напряжения является легким устройством, которое позволяет проводить базовые измерения и поиск неполадок. Этот прибор может быть переносным или стационарным, исходя из доступного набора функций и его предназначения. Устройство, измеряющее широкий диапазон различных электрических величин, так же называют тестером. Оно дает возможность определить рабочее состояние аккумуляторов автомобилей, ламп накаливания и различных элементов питания. Также прибор может использоваться для разных бытовых целей, в том числе при замене проводки и выполнении прочих ремонтных работ.

Точный прибор для измерения напряжения требует изучения инструкции для его правильной и безопасной эксплуатации. Все обозначения расшифровываются в инструкции подробно, и вы сможете самостоятельно разобраться в особенностях функционирования устройства. Здесь будет указано назначение всех разъемов и нюансы, которые стоит учесть перед началом работы. Если грамотно подходить к данному вопросу, вам удастся избежать хоть и слабого, но неприятного удара электрическим током, а прибор прослужит дольше и выдаст результат без погрешностей.

Используя тестер электрический, стоит учитывать важные правила его эксплуатации, среди которых выделяются такие моменты:

• Если вы дотронетесь до оголенного участка щупов, то это может привести не только к слабому удару током, но и к возникновению погрешности. Кроме того, посторонние предметы не должны соприкасаться с этими участками, чтобы не произошло короткое замыкание, которое может привести к поломке ценного прибора.
• При определении значения той величины, примерных данных которой вы не знаете, стоит установить максимальный предел, а к оптимальному режиму перейти позднее.
• Уровень заряда батареи всегда должен поддерживаться на должном уровне. Если значение станет низким, точность измерений не гарантируется. Вы узнаете о необходимости подзарядки, благодаря специальному индикатору.
• Амперметр, измеряющий силу тока, подсоединяется в разрыв цепи последовательным методом. А если вы хотите использовать электронный вольтметр для измерения напряжения или омметр (вычисление сопротивления), то нужно подключать устройство параллельно нагрузке.
• Индикатор напряжения будет показывать результат, если вы выберете примерное значение нужной величины, грамотно выставите переключатель и вставите щуп. Все изменения показываются на дисплее для удобной обработки полученных данных.
• Все щупы размещаются в специальных гнездах, исходя из вида измерений. Переключатель режимов всегда должен стоять в правильном положении, а когда работа с устройством будет завершена, его нужно перевести на уровень «Off».

Учитывая все нюансы безопасной работы с таким устройством, и следуя прилагающейся к нему инструкции, вы оперативно получите точный результат, не прикладывая никаких усилий.

Почему наши клиенты остаются довольны сотрудничеством с нами?

Выбирая качественный тестер в онлайн-магазине «Laserliner», вы сможете получить следующие выгоды от покупки такого товара у нас:

• У нас представлен большой выбор качественных измерительных приборов известной марки. Такие надежные устройства характеризуются практичностью в применении, функциональностью и долговечностью. Вы сможете изучить на сайте подробное описание каждой товарной позиции, чтобы сделать удачный выбор, приобретая актуальное изделие для решения конкретной задачи.
• Мы предлагаем качественные приборы по самой низкой стоимости в Киеве. Вы сможете оплатить купленное устройство самым удобным способом и заказать его быструю доставку в любую точку Украины.
• У нас вы найдете только надежные и проверенные инструменты, которые характеризуются устойчивостью против различных внешних неблагоприятных факторов. Они не боятся механических повреждений или температурных перепадов, всегда показывая точный результат. Прочные устройства имеют множество полезных функций и нужных деталей. Вы получите гарантию на приобретенный прибор и не будете сомневаться в его первоклассном качестве.
• Указатель напряжения выполняет множество полезных задач, и может применяться, как на строительном участке, так и в бытовых целях. Полезное устройство заменяет собой множество других приборов и показывает результат оперативно. Прибор выделяется удобством использования, а разобраться в нюансах его применения будет достаточно просто, прочитав инструкцию.
• Наши менеджеры в любой момент готовы дать вам ценные рекомендации по оптимальному выбору измерительных приборов. Консультанты помогут сделать правильный выбор, рассказав о нашем ассортименте и дав вам возможность сравнивать разные устройства, сопоставляя полученную информацию. Вы сможете задать интересующие вас вопросы, чтобы найти нужный прибор для определенной цели.

Компания «Laserliner» заслуженно завоевала доверие многих клиентов, которые успели убедиться в высочайшем качестве предлагаемых нами измерительных приборов. Покупая у нас многофункциональные, практичные, удобные в применении, прочные и долговечные устройства, вы сделаете правильный выбор и останетесь довольны надежностью такой продукции. Используя подобные приборы, вы сможете быстро выполнять многие задачи, получая точный результат. Если вы захотите уточнить какой-либо вопрос или сделать заказ товара, вы можете связаться с нашими менеджерами по телефону, указанному на сайте фирмы или обратившись к нам в режиме онлайн.

Приборы для измерения напряжения, тока, сопротивления и регистрации переменных сигналов

Приборы для измерения напряжения, тока,
сопротивления и регистрации переменных
сигналов.
Амперметры.
Вольтметры.
Омметры.
Мультиметры.
Пробники.
Осциллографы.
Амперметры.
Амперметры включаются в цепь последовательно.
При этом внутреннее сопротивление прибора должно
быть как можно меньше, чтобы не создавать падение
напряжения на данном участке цепи.
Если измеряемый ток в цепи достаточно
большой то необходимо использовать шунт с
измерительной головкой.
Ток проходит через шунт. В результате на нем
падает напряжение, которое регистрируется
измерительной головкой по токовой шкале.
Обычно максимальная шкала рассчитана на
75mV.
Шунт выполнен из специального материала не
реагирующего на изменения температуры.
Вольтметры.
Вольтметры включаются в цепь, для измерения
напряжения, параллельно.
Они должны иметь большое внутреннее
сопротивление, чтобы не создавать дополнительное
падение напряжение на данном участке и не вносить
погрешность в измерения.
Пробники.
Для определения наличия или отсутствия
напряжения в самом простом варианте можно
использовать пробник с большим входным
сопротивлением.
Пример с подключением низкоомной нагрузки в
виде контрольной лампы. R1 больше R2.
Мультиметры.
Это комбинированный прибор, предназначенный
для измерения тока, напряжения, сопротивления.
Некоторые приборы могут производить
измерения частоты, емкостей, проверять
исправность транзисторов.
Постоянный ток
Переменный ток
Постоянное напряжение
Переменное напряжение
Частота
Общий вывод
Digital Multimeter (цифровой мультиметр).
Аналоговый комбинированный прибор (Ц4360).
Осциллографы.
Для регистрации сигналов изменяющихся во
времени и по амплитуде используется осциллограф.
Автомобильный осциллограф оснащается
специальными адаптерами для подключения к
различным цепям, зажимами и щупами, которые
выдерживают эксплуатацию в условиях
автосервиса.
Кроме того, автомобильный осциллограф имеет
специальные режимы, облегчающие его настройку
для просмотра сигналов.
Осциллограф – прибор универсальный,
возможности его применения в диагностике очень
широкие.
Это и диагностика конкретных датчиков,
наблюдение сигналов управления исполнительными
механизмами, сигналов системы зажигания,
измерение временных и амплитудных характеристик
сигналов.
Значительно расширяет область применения
осциллографа комплект дополнительных датчиков
синхронизации, тока, разряжения и давления,
пульсаций выхлопных газов.
В настоящее время широкое распространение
приобрел компьютерный вариант осциллографа.
Пример осциллограф «ОСА» – BLACK BOX.
Осциллограф имеет 4 универсальных канала,
а также 2 отдельных канала датчиков высокого
напряжения (ДВН) для просмотра сигнала вторичной
цепи классической системы зажигания и системы
DIS.
Подключение к компьютеру производится по
интерфейсу USB 1.1.
Краткие технические характеристики:
Количество универсальных каналов –
4
Входное сопротивление по каждому каналу – 1МОм
Канал ДВН (для подключения емкостных датчиков) –
2 входа ( КВ +, КВ -)
• Количество лучей на экране ПК До 5
• Частота дискретизации 100 кГц
• Диапазон развертки по горизонтали от – 0,01 мс/ дел. до 5 с /
дел.
• Разрядность АЦП 14 бит
• Диапазон входных напряжений (переключаемый) – 50….+50 В
-500 В …. 500 В *
– 40 кВ …..40кВ (для ДВН)
• Коэффициент вертикального отклонения 0,1…50 В / дел
0,1…50 В / дел (для ДВН)
• Напряжение питания ( от шины USB) 5В
Переключение диапазона каналов 50 / 500 В
производится с помощью переключателей « х1 /х10»
на корпусе прибора.
Для всех универсальных каналов осциллографа
реализована возможность выбрать тип входа канала
– «закрытый» или «открытый».
Внешний интерфейс ПО осциллографа
напоминает классический аналоговый осциллограф
и максимально удобен в использовании.
Осциллограф позволяет сохранять отображаемые
осциллограммы в файл, а так же сравнивать
реальный сигнал с ранее сохраненным.
Реализованы автоматический, ждущий и
однократный запуск синхронизации осциллографа.
Для автоматического поиска сигнала и настройки
по нему существует режим «автонастройка».
Предусмотрена возможность сохранения
текущих настроек осциллографа с возможностью
последующего вызова. Две независимые метки
служат для измерения параметров сигнала.

1. Как называют прибор для измерения напряжения?2. Как включают вольтметр для измерения

наведіть приклади коли тіла нагріваються якщо них падає світло.​

Експериментальне завдання Візьміть зошит у лінію та визначте відстань між сусідніми лініями двома способами. Спосіб 1. Виміряйте відстань між сусіднім … и лініями. Спосіб 2. Виміряйте відстань між верхньою і нижньою лініями. Отриманий результат поділіть на кількість проміжків між цими лініями. Який результат вимірювання, на ваш погляд, є точнішим?​

Контрольная работа №1 Вариант 1 1. Как образуются бризы? (Бризы — местные ветры, дующие днём с моря на сушу, а ночью с суши на море.) Ответ поясните. … 2. Какое количество теплоты потребуется для нагревания свинцовой детали массой 300 г на 40°С? Удельная теплоёмкость свинца равна 130 Дж/(кг-°С). 3. Какое количество теплоты, выделилось при охлаждении чугунной болванки массой 15 кг, если её температура изменилась от 560°C до 25°С. Удельная теплоёмкость чугуна равна 540 Дж/(кг-°С). 4. Нагретый камень массой 300 г, охлаждаясь в воде на 25°С, передаёт ей 3,15 кДж энергии. Чему равна удельная теплоёмкость камня? 5. В калориметре смешали 0,45 кг воды при температуре 24°С и 0,25 кг воды при температуре 80°С. Определите установившуюся температуру. Потерями тепла пренебречь. Помогите пожалуйста​

наведіть приклади коли тіла нагріватися якщо них падає світло. ДОПОМОЖІТЬ​

хэлп ми плез овлаоаоав​

Что будет если атом поместить в акум?

(7,2*106)-(3,1*106) (4,8*105):(0,3*103) помогитеееееееее

Для нагревания 5 кг вещества на 120°С требуется количество теплоты 240 кДж. Определите удельную теплоёмкость этого вещества. По таблице удельных тепло … ёмкостей определите, что это за вещество.​

СРОЧНО ПОЖАЛУЙСТА!!!Визначте силу з боку магнітного поля, яка діє на прямолінійний провідник зі струмом довжиною 50 см. Магнітне поле однорідне, індук … ція становить 100 мТл. Кут між провідником та лініями магнітної індукції – прямий. Сила струму подана на провідник дорівнює 10 А.

5 Гм = ______ м помогитееееееееее

Smart Monitor – портативный прибор для измерения электрических цепей

Описание

Автомобильный мультиметр Smart Monitor представляет собой устройство для измерения характеристик электрических цепей, таких как мощность, напряжение и ток. В приборе используются два независимых выносных датчика для переменного и постоянного тока/напряжения. Мультиметр проводит измерения постоянного тока, напряжения и мощности, потребляемых автомобильными усилителями, а также переменного тока, напряжения и мощности, отдаваемых усилителями сабвуферу или другим акустическим компонентам, клиппинг и rms. Тем самым, прибор имеет возможность одновременно измерять семь электрических характеристик: переменный ток до 100А, напряжение до 300В и мощность до 30КВа; постоянный ток до 1200А, напряжение до 30В, мощность до 36КВа и импеданс. Алгоритмом для измерения переменного тока/напряжения и мощности является True RMS. Также в Smart Monitor есть функция защиты электрооборудования автомобиля, разрывающая управляющую цепь Remote при выходе измеряемых величин за установленные рамки. Помимо этого, в приборе предусмотрен режим измерения гармонических искажений сигнала (клиппинг) в цепи переменного тока/напряжения. Smart Monitor может проводить измерения и оценивать качество не только автомобильных, но и бытовых или промышленных электросетей мощностью до 30 Киловатт, напряжением до 300 вольт и током до 100 ампер.

Эргономика

Smart Monitor состоит из основного блока, с помощью которого осуществляется управление основными функциями и отображение данных на дисплее с подсветкой. Блок имеет кнопку включения, индикатор питания, четыре кнопки управления, два разъема для подключения выносных датчиков, разъем Mini USB для обновления микрокода и разъем питания. Прибор может поставляться без корпуса для скрытой установки, например, в торпедо. Основной блок соединяется с двумя выносными датчиками специализированными кабелями длиной 5 метров. Для измерения переменного тока необходимо установить датчик в разрыв измеряемой цепи. Для измерения постоянного тока существует два типа датчиков, как устанавливаемых в разрыв цепи током до 200А, так и бесконтактного типа током до 600А или 1200А.

Функции

• Измерение постоянного тока, напряжения и мощности
• Измерение переменного тока, напряжения и мощности по алгоритму True RMS
• Измерение импеданса акустических систем
• Измерение коэффициента гармонических искажений
• Оценка показателей качества электроэнергии в бытовых и промышленных электросетях
• Защита автомобильного электрооборудования от выхода из строя
• Защита автомобильных сабвуферов и акустики от перегрева и выхода из строя при завышении допустимых тока \напряжения или мощности подводимого сигнала
• Согласование уровней (Gain) различных каналов усилителей между собой
• Настройка автомобильных магнитол и усилителей путем мониторинга гармонических искажений воспроизводимого сигнала

Комплект поставки

• Основной блок
• Датчик переменного тока и напряжения
• Датчик постоянного тока и напряжения(200А/600А/1200А)
• Два соединительных кабеля для подключения выносных датчиков
• Адаптер питания от прикуривателя автомобиля
• Audio-CD диск с настроечными треками (синусы, свип-тоны, шум)

• Компания Spl-Lab предоставляет гарантию на все проданное оборудования сроком 12 месяцев с момента приобретения. Гарантия предусматривает ремонт оборудования в сервисном центре за счет производителя или замену на аналогичное оборудование.
• Гарантия распространяется на дефекты, возникшие по вине производителя, и не покрывает механические повреждения или нарушение условий использования и хранения.
• Действие гарантии прекращается в случае ремонта либо попыток ремонта оборудования лицами / организациями, не авторизованными компанией Spl-Lab.
• Гарантия не покрывает возможного ущерба, потери прибыли, утраты данных и иных прямых или косвенных потерь, связанных с неисправностью оборудования.
• Гарантийное обслуживание продукции приобретенной через третью сторону (дистрибьютора), осуществляется через третью сторону.
• Решение о произведении гарантийного ремонта или замены, принимается на основании технической экспертизы, осуществляемой в сервисном центре Spl-Lab.

Электроизмерительные приборы – Университетская физика, том 2

Цели обучения

К концу раздела вы сможете:

• Опишите, как подключить вольтметр в цепь для измерения напряжения
• Опишите, как подключить амперметр в цепь для измерения тока
• Опишите использование омметра

Закон

Ома и метод Кирхгофа полезны для анализа и проектирования электрических цепей, предоставляя вам значения напряжения, проходящего тока и сопротивления компонентов, составляющих цепь.Для измерения этих параметров требуются инструменты, и эти инструменты описаны в этом разделе.

Вольтметры и амперметры постоянного тока

В то время как вольтметр с измеряет напряжение, амперметр с измеряет ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях на самом деле являются вольтметрами или амперметрами ((рисунок)). Внутренняя конструкция простейшего из этих счетчиков и то, как они подключены к системе, которую они контролируют, дает более полное представление о применениях последовательного и параллельного подключения.

Датчики уровня топлива и температуры (крайний правый и крайний левый соответственно) в этом Volkswagen 1996 года выпуска представляют собой вольтметры, которые регистрируют выходное напряжение «передающих» устройств. Эти единицы пропорциональны количеству бензина в баке и температуре двигателя. (Источник: Кристиан Гирсинг)

Измерение тока с помощью амперметра

Для измерения тока через устройство или компонент амперметр подключается последовательно с устройством или компонентом. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них.(См. (Рисунок), где амперметр обозначен символом A.)

(a) Когда амперметр используется для измерения тока через два резистора, подключенных последовательно к батарее, один амперметр помещается последовательно с двумя резисторами, потому что ток через два последовательно включенных резистора одинаков. (b) Когда два резистора соединены параллельно с батареей, три метра или три отдельных показания амперметра необходимы для измерения тока от батареи и через каждый резистор.Амперметр подключается последовательно к рассматриваемому компоненту.

Амперметры должны иметь очень низкое сопротивление, доли миллиома. Если сопротивлением нельзя пренебречь, размещение амперметра в цепи изменит эквивалентное сопротивление цепи и изменит измеряемый ток. Поскольку ток в цепи проходит через измеритель, амперметры обычно содержат предохранитель для защиты измерителя от повреждения слишком высокими токами.

Измерение напряжения с помощью вольтметра

Вольтметр подключается параллельно к любому устройству, которое он измеряет.Параллельное соединение используется потому, что объекты, находящиеся параллельно, испытывают одинаковую разность потенциалов. (См. (Рисунок), где вольтметр обозначен символом V.)

Для измерения разности потенциалов в этой последовательной цепи вольтметр (В) помещается параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между положительной клеммой и отрицательной клеммой аккумулятора или источника напряжения. Невозможно подключить вольтметр напрямую через ЭДС без учета внутреннего сопротивления – батареи.

Поскольку вольтметры подключаются параллельно, вольтметр должен иметь очень большое сопротивление. Цифровые вольтметры преобразуют аналоговое напряжение в цифровое значение для отображения на цифровом индикаторе ((рисунок)). Недорогие вольтметры имеют сопротивление порядка, тогда как у высокоточных вольтметров сопротивление порядка. Значение сопротивления может варьироваться в зависимости от того, какая шкала используется на измерителе.

(a) Аналоговый вольтметр использует гальванометр для измерения напряжения.(b) Цифровые счетчики используют аналого-цифровой преобразователь для измерения напряжения. (кредит: модификация работ Джозефа Дж. Траута)

Аналоговые и цифровые счетчики

В лаборатории физики вы можете встретить два типа измерителей: аналоговые и цифровые. Термин «аналоговый» относится к сигналам или информации, представленной непрерывно изменяющейся физической величиной, такой как напряжение или ток. Аналоговый измеритель использует гальванометр, который по сути представляет собой катушку провода с небольшим сопротивлением в магнитном поле, с прикрепленной стрелкой, указывающей на шкалу.Ток течет через катушку, заставляя катушку вращаться. Чтобы использовать гальванометр в качестве амперметра, параллельно катушке помещают небольшое сопротивление. Для вольтметра большое сопротивление ставится последовательно с катушкой. Цифровой измеритель использует компонент, называемый аналого-цифровым (аналого-цифровым) преобразователем, и выражает ток или напряжение как серию цифр 0 и 1, которые используются для работы цифрового дисплея. Большинство аналоговых счетчиков было заменено цифровыми.

Проверьте свое понимание Цифровые измерители способны обнаруживать меньшие токи, чем аналоговые измерители, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики. Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. Обратитесь к (Рисунок) и (Рисунок) и их обсуждение в тексте.

Омметры

Омметр – это прибор, используемый для измерения сопротивления компонента или устройства.Работа омметра основана на законе Ома. Традиционные омметры содержат внутренний источник напряжения (например, аккумулятор), который подключается к проверяемому компоненту, создавая ток через компонент. Затем для измерения силы тока использовался гальванометр, а сопротивление вычислялось по закону Ома. Современные цифровые измерители используют источник постоянного тока для пропускания тока через компонент, и измеряется разность напряжений на компоненте. В любом случае сопротивление измеряется по закону Ома, где известно напряжение и измеряется ток, либо известен ток и измеряется напряжение.

Интересующий компонент должен быть изолирован от цепи; в противном случае вы будете измерять эквивалентное сопротивление цепи. Омметр никогда не следует подключать к «активной» цепи, к которой подключен источник напряжения и через нее протекает ток. Это может повредить глюкометр.

Сводка

• Вольтметры измеряют напряжение, а амперметры измеряют ток. Аналоговые счетчики основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока или напряжения.Цифровые измерители основаны на аналого-цифровых преобразователях и обеспечивают дискретное или цифровое измерение тока или напряжения.
• Вольтметр помещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
• Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
• Стандартные вольтметры и амперметры изменяют схему, к которой они подключены, и поэтому их точность ограничена.
• Омметры используются для измерения сопротивления. Компонент, в котором должно быть измерено сопротивление, должен быть изолирован (удален) от цепи.

Концептуальные вопросы

Что произойдет, если вы включите вольтметр последовательно с проверяемым компонентом?

Вольтметр включит большое сопротивление последовательно с цепью, что значительно изменит схему. Это, вероятно, дало бы толкование, но это было бы бессмысленно.

Каковы основные действия омметра при измерении сопротивления резистора?

Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано ниже?

Амперметр имеет малое сопротивление; следовательно, будет образовываться большой ток, который может повредить измеритель и / или перегреть аккумулятор.

Проблемы

Предположим, вы измеряете напряжение на клеммах щелочного элемента на 1,585 В, имеющего внутреннее сопротивление, путем подключения вольтметра к его клеммам (см. Ниже). а) Какой ток течет? (b) Найдите напряжение на клеммах. (c) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

Глоссарий

амперметр

прибор для измерения силы тока

вольтметр

прибор для измерения напряжения

Приборы для измерения высокого напряжения | Япония Finechem Co., Inc.

Приборы для измерения высокого напряжения | Япония Finechem Co., Inc.

シ ス テ ム で は JavaScript を 利用 し て い ま す 。JavaScript を 有効 に 設定 し て か ら ご 利用 く だ さ い。

h2

コ ン テ ン ツ

Цифровой высоковольтный измеритель постоянного тока DHM (DC)

	Цифровой вольтметр типа DHM имеет высокое входное сопротивление и, как и электростатический вольтметры, измеряют напряжения, создаваемые пьезоэлектрическими устройствами и другими высокоомное оборудование для производства электроэнергии высокого напряжения. Этот вольтметр обеспечивает высокую точность и короткое время измерения. Тем более, что это маленький и прочный и практически не подверженный влиянию условий окружающей среды. Эти особенности делают этот вольтметр пригодным для использования на производственных линиях. как в лабораториях. Возможно использование интерфейса GP-IB и USB.	максимальное измерительное напряжение	Точность
		постоянный ток ± 10 кВ ～ ± 20кВ	± 0.2%
		постоянный ток ± 30 кВ ～ ± 50кВ	± 0,5%
		постоянный ток ± 60 кВ	± 0,8%
		постоянный ток ± 100 кВ	± 1%

Цифровой измеритель высокого напряжения переменного тока DHM (AC)

	Цифровой высоковольтный измеритель переменного тока для промышленной частоты небольшой, прочный и удобный для переноски, а цифровой дисплей упрощает измерения. По этим причинам этот вольтметр можно легко использовать как высоковольтметр переменного тока вместо статического вольтметра или трансформатора для манометра. Несмотря на небольшой размер, этот вольтметр может производить измерения до 50 кВ переменного тока. Возможно использование интерфейса GP-IB и USB.	максимальное измерительное напряжение	Точность
		AC30кВ （RMS)	± 2%
		AC50кВ （RMS)	± 5%

Цифровой измеритель высокого напряжения переменного / постоянного тока DHM (A / M)

	Цифровой высоковольтный измеритель переменного / постоянного тока имеет высокое входное сопротивление и может измерять напряжения, создаваемые генераторами высокого напряжения с небольшой выходной мощностью емкость. Этот вольтметр маленький, прочный и удобный. Кроме того, этот простой в использовании вольтметр позволяет проводить высокоточные измерения за короткое время. промежуток времени. Возможно использование интерфейса GP-IB и USB.	максимальное измерительное напряжение	Точность
		AC20кВ （RMS) Постоянный ток ± 30кВ	переменного тока ± 1% Постоянный ток ± 0.5%
		AC30кВ (RMS) Постоянный ток ± 40кВ
		AC50кВ (RMS) Постоянный ток ± 60кВ

Делитель высокого напряжения

	Высоковольтный делитель напряжения, за исключением секции дисплея, сохраняет преимущества цифрового высоковольтного измерителя E&C и позволяет в полной мере использовать ваши мультиметр. Кроме того, его можно контролировать на расстоянии с помощью кабеля.	Номинальное напряжение	Точность
		постоянный ток ± 10 кВ ～ Постоянный ток ± 200 кВ	± 0,1% ～ ± 1%

Датчик высокого напряжения

	Этот пробник высокого напряжения в сочетании с осциллографом может использоваться для измерения формы волны высокого напряжения. Внутренняя часть корпуса заполнена элегазом для изоляции.	Макс. входное напряжение
		DC или ACp-p 30 кВ ～ 100 кВ	Импульс 50 кВ ～ 150 кВ

【全】 サ イ ド メ ニ ュ ー

【参】 サ イ ド リ ン ク

ВНИМАНИЕ

10.

5. Электроизмерительные приборы – Physics LibreTexts

Цели обучения

К концу раздела вы сможете:

• Опишите, как подключить вольтметр в цепь для измерения напряжения
• Опишите, как подключить амперметр в цепь для измерения тока
• Опишите использование омметра

Закон

Ома и метод Кирхгофа полезны для анализа и проектирования электрических цепей, предоставляя вам значения напряжения, проходящего тока и сопротивления компонентов, составляющих цепь.Для измерения этих параметров требуются инструменты, и эти инструменты описаны в этом разделе.

Вольтметры и амперметры постоянного тока

В то время как вольтметр с измеряет напряжение, амперметр с измеряет ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях на самом деле являются вольтметрами или амперметрами (Рисунок \ (\ PageIndex {1} \)). Внутренняя конструкция простейшего из этих счетчиков и то, как они подключены к системе, которую они контролируют, дает более полное представление о применениях последовательного и параллельного подключения.

Рисунок \ (\ PageIndex {1} \): датчики топлива и температуры (крайний правый и крайний левый, соответственно) в этом Volkswagen 1996 года представляют собой вольтметры, которые регистрируют выходное напряжение «передающих» устройств. Эти единицы пропорциональны количеству бензина в баке и температуре двигателя. (кредит: Кристиан Гирсинг)

Измерение тока с помощью амперметра

Для измерения тока через устройство или компонент амперметр подключается последовательно с устройством или компонентом. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них.(См. Рисунок \ (\ PageIndex {2} \), где амперметр обозначен символом A.)

Рисунок \ (\ PageIndex {2} \): (a) Когда амперметр используется для измерения тока через два резистора, последовательно подключенных к батарее, один амперметр помещается последовательно с двумя резисторами, потому что ток одинаковый. через два последовательно включенных резистора. (b) Когда два резистора соединены параллельно с батареей, три метра или три отдельных показания амперметра необходимы для измерения тока от батареи и через каждый резистор.Амперметр подключается последовательно к рассматриваемому компоненту.

Амперметры должны иметь очень низкое сопротивление, доли миллиома. Если сопротивлением нельзя пренебречь, размещение амперметра в цепи изменит эквивалентное сопротивление цепи и изменит измеряемый ток. Поскольку ток в цепи проходит через измеритель, амперметры обычно содержат предохранитель для защиты измерителя от повреждения слишком высокими токами.

Измерение напряжения с помощью вольтметра

Вольтметр подключается параллельно к любому устройству, которое он измеряет.Параллельное соединение используется потому, что объекты, находящиеся параллельно, испытывают одинаковую разность потенциалов. (См. Рисунок \ (\ PageIndex {3} \), где вольтметр обозначен символом V.)

Рисунок \ (\ PageIndex {3} \): Для измерения разности потенциалов в этой последовательной цепи вольтметр (В) помещается параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между положительной клеммой и отрицательной клеммой аккумулятора или источника напряжения. Невозможно подключить вольтметр напрямую через ЭДС без учета внутреннего сопротивления r батареи.

Поскольку вольтметры подключаются параллельно, вольтметр должен иметь очень большое сопротивление. Цифровые вольтметры преобразуют аналоговое напряжение в цифровое значение для отображения на цифровом индикаторе (Рисунок \ (\ PageIndex {4} \)). Недорогие вольтметры имеют сопротивление порядка \ (R_M = 10 \, M \ Omega \), тогда как высокоточные вольтметры имеют сопротивление порядка \ (R_M = 10 \, G \ Omega \). Значение сопротивления может варьироваться в зависимости от того, какая шкала используется на измерителе.

Рисунок \ (\ PageIndex {4} \): (a) Аналоговый вольтметр использует гальванометр для измерения напряжения.(b) Цифровые счетчики используют аналого-цифровой преобразователь для измерения напряжения. (кредит а и б: Джозеф Дж. Траут)

Аналоговые и цифровые счетчики

В лаборатории физики вы можете встретить два типа измерителей: аналоговые и цифровые. Термин «аналоговый» относится к сигналам или информации, представленной непрерывно изменяющейся физической величиной, такой как напряжение или ток. Аналоговый измеритель использует гальванометр, который по сути представляет собой катушку провода с небольшим сопротивлением в магнитном поле, с прикрепленной стрелкой, указывающей на шкалу.Ток течет через катушку, заставляя катушку вращаться. Чтобы использовать гальванометр в качестве амперметра, параллельно катушке помещают небольшое сопротивление. Для вольтметра большое сопротивление ставится последовательно с катушкой. Цифровой измеритель использует компонент, называемый аналого-цифровым (аналого-цифровым) преобразователем, и выражает ток или напряжение как серию цифр 0 и 1, которые используются для работы цифрового дисплея. Большинство аналоговых счетчиков было заменено цифровыми.

Проверьте свое понимание

Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики. Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. См. Рисунок \ (\ PageIndex {3} \) и рисунок \ (\ PageIndex {2} \) и их обсуждение в тексте

Примечание

В этом виртуальном лабораторном моделировании вы можете создавать схемы с резисторами, источниками напряжения, амперметрами и вольтметрами, чтобы проверить свои знания в области проектирования схем.

Омметры

Омметр – это прибор, используемый для измерения сопротивления компонента или устройства. Работа омметра основана на законе Ома. Традиционные омметры содержат внутренний источник напряжения (например, аккумулятор), который подключается к проверяемому компоненту, создавая ток через компонент. Затем для измерения силы тока использовался гальванометр, а сопротивление вычислялось по закону Ома. Современные цифровые измерители используют источник постоянного тока для пропускания тока через компонент, и измеряется разность напряжений на компоненте.В любом случае сопротивление измеряется по закону Ома \ ((R = V / I) \), где известно напряжение и измеряется ток, либо известен ток и измеряется напряжение.

Интересующий компонент должен быть изолирован от цепи; в противном случае вы будете измерять эквивалентное сопротивление цепи. Омметр никогда не следует подключать к «активной» цепи, к которой подключен источник напряжения и через нее протекает ток. Это может повредить глюкометр.

Авторы и авторство

Сэмюэл Дж.Линг (Государственный университет Трумэна), Джефф Санни (Университет Лойола Мэримаунт) и Билл Мобс со многими авторами. Эта работа лицензирована OpenStax University Physics в соответствии с лицензией Creative Commons Attribution License (4. 0).

ECE 291 – Лаборатория 4: Внутреннее сопротивление инструментов, влияние инструментов на цепи

ЗАДАЧИ

Демонстрация разницы между «идеальными» и настоящими инструментами и влияние реальных инструментов на схемы.Измерения внутренних сопротивлений цифровых и аналоговых вольтметров, амперметров и выходного сопротивления источника напряжения (генератора сигналов).

ВВЕДЕНИЕ

В предыдущих экспериментах мы строили схемы и проводили на них измерения, прикрепляя инструменты (вольтметр, амперметр или осциллограф) к различным точкам цепи. При анализе работоспособности схем мы пренебрегли наличием приборов, неявно предполагая, что они не влияют на распределение тока и напряжения.Такое предположение справедливо только для «идеальных» инструментов, но может быть вполне разумным и для реальных инструментов в большинстве практических случаев. Однако бывают ситуации, когда присутствие прибора, подключенного к цепи, изменяет ее характеристики до такой степени, что измерение становится бессмысленным, и требуются другие методы оценки схемы. Например, если вольтметр, подключенный к элементу схемы, потребляет ток, сравнимый с током, протекающим через этот элемент, он изменяет распределение тока и напряжения в остальной части схемы.Идеальный вольтметр не потребляет ток, хороший вольтметр очень мало. Современные цифровые вольтметры в этом плане очень хороши.

Настоящий прибор, такой как цифровой или аналоговый вольтметр, может быть представлен эквивалентной схемой, состоящей из идеального измерителя и его внутреннего сопротивления. В общем, мы должны учитывать внутренний импеданс, который помимо сопротивления может иметь емкостную или индуктивную составляющую. Например, емкостная составляющая входного импеданса осциллографа играет роль в высокочастотных измерениях.Мы увидим этот эффект в следующей лаборатории.

Другой класс приборов, в которых внутреннее сопротивление играет важную роль, – это блоки питания. Источник напряжения, такой как аккумулятор или источник питания на вашем стенде, можно представить как идеальный источник напряжения и сопротивление (выходное сопротивление). В идеальном источнике напряжения это сопротивление равно нулю, поэтому на нем нет падения напряжения, а выходное напряжение не зависит от величины потребляемого тока.

В этом наборе экспериментов вы измерите внутреннее сопротивление основных инструментов, используемых в лаборатории, и продемонстрируете простые ситуации, в которых их внутреннее сопротивление играет важную роль. Этот урок стоит помнить всякий раз, когда вы подключаете внешние инструменты к электронной схеме.

Мы вернемся к теме входного сопротивления нашего самого важного инструмента, осциллографа, в лаборатории позже. Комплексный импеданс осциллографа требует знания отклика RC-цепей, которые будут рассмотрены в первую очередь.

PRELAB

1. Зная, что для измерения напряжения необходимо подключить вольтметр между двумя точками цепи и что вольтметр не должен оказывать большого влияния на цепь, каково, по вашему мнению, значение внутреннего сопротивления вольтметра, высокое или низкое? Какое сопротивление у идеального вольтметра, который вообще не влияет на цепь (не потребляет ток)? Настоящий вольтметр можно представить в виде схемы, состоящей из идеального вольтметра и резистора, представляющего его внутреннее сопротивление. Нарисуйте схему этой цепи, указав клеммы, которые представляют выводы, используемые для измерения напряжения. Напишите уравнение для нахождения неизвестного внутреннего сопротивления вольтметра R _int , если вам известны номинал резистора R и напряжение V _s в эксперименте 1.1 этой лаборатории (рис. 4.1).
2. Нарисуйте эквивалентную схему реального амперметра, состоящую из идеального прибора и внутреннего сопротивления. Опять же, хороший инструмент должен иметь минимальное влияние на измеряемую цепь.Помните, что, в отличие от вольтметра, амперметр подключается последовательно с измеряемой цепью. Таким образом, идеальный амперметр не должен сопротивляться току и не должен создавать напряжение на своих выводах.
3. Идеальный источник напряжения дает напряжение, не зависящее от тока. Настоящий источник может быть представлен идеальным источником и внутренним сопротивлением, на котором по мере протекания тока возникает падение напряжения. Таким образом, реальный источник напряжения дает более низкое напряжение с нагрузкой (например,грамм. резистор), чем без нагрузки. Напишите уравнение для определения внутреннего сопротивления генератора сигналов неизвестной формы R _int , если вам известно значение резистора нагрузки R _L и напряжения, измеренные в эксперименте 1.3 этой лаборатории


ЛАБОРАТОРИЯ

Необходимое оборудование со склада: счетчик аналоговый универсальный, провода.

1. ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ ПРИБОРОВ.

1,1 Внутреннее сопротивление вольтметры.

a) Измерьте внутреннее сопротивление цифровых вольтметров на вашем стенде в режиме постоянного тока в двух разных диапазонах, установив источник питания постоянного тока сначала на низкое напряжение (не более 1 В), а затем на более высокое напряжение (более 20 В. ).

b) Повторите измерение a) с помощью генератора сигналов, подающего синусоидальную волну с частотой от 50 до 100 Гц с амплитудой в несколько вольт.

Инжир.4.1: Измерение внутреннего сопротивления вольтметра.

c) Повторите измерение a) для аналогового вольтметра. Возможно, вам придется использовать другой R, чем в части а).

d) Повторите измерение b) аналогового вольтметра.

1,2 Внутреннее сопротивление аналоговый и цифровой амперметры (DC).

• Используйте резистор 1 кОм последовательно с аналоговым амперметром, чтобы защитить его от чрезмерного тока!
• Используйте цифровой вольтметр для измерения падения напряжения на тестируемом аналоговом амперметре, который показывает ток (см. Схему ниже).Закон Ома даст вам ответ.
• Выполняйте измерения в двух диапазонах: малый ток (менее 1 мА) и большой ток (около 10 мА). Установите эти токи, регулируя напряжение источника питания.

Будьте осторожны, не пропускайте через амперметр чрезмерный ток! Медленно увеличивайте напряжение источника питания. Не перегревайте резистор. Малогабаритные резисторы в вашем комплекте имеют номинал ¼ Вт.

Для измерения постоянного сопротивления цифрового амперметра не используйте аналоговый вольтметр.Он не будет хорошо отображать очень небольшое падение напряжения, которое вы ожидаете измерить. Вместо этого используйте осциллограф.

Рис. 4.2: Измерение внутреннего сопротивления аналогового амперметра с помощью цифрового вольтметра.

1,3 Внутреннее сопротивление генератор сигналов на вашем стенде

Измерьте выходные напряжения генератора в условиях нагрузки и без нагрузки.. Нагрузочный резистор образует делитель напряжения с внутренним сопротивлением источника (генератора). Без нагрузочного резистора внутреннее сопротивление источника не влияет на измерения, если внутреннее сопротивление измерителя высокое (вы уже знаете, что это так!).

2. ВЛИЯНИЕ ИЗМЕРЕНИЯ ИНСТРУМЕНТЫ НА ЦЕПИ.

В этих экспериментах вы должны увидеть разницу во влиянии вольтметра на цепи с гораздо меньшим импедансом и с импедансом, сравнимым с импедансом измерителя.

Рис 4.3: Резистивный делитель напряжения

2.1 Низкоомная цепь

Сделайте простой делитель напряжения для ослабления сигналов в 2 раза. Используйте два одинаковых резистора примерно 10 кОм и измерьте их значения с помощью цифрового омметра. Определите затухание делителя, измерив входное и выходное напряжение (используйте один и тот же прибор для обоих).Выполните следующие измерения: (а) с постоянным током, используя аналоговый вольтметр, цифровой вольтметр, (б) с переменным током (синусоидальный сигнал около 100 Гц), используя аналоговый вольтметр, цифровой вольтметр и осциллограф.

2.2 Цепь с высоким сопротивлением

Повторите измерения 2.1 после замены обоих резисторов примерно на 200 кОм.

ОТЧЕТ

• Составьте таблицу, в которой показаны диапазоны двух вольтметров и их внутренние сопротивления.Прокомментируйте достоинства различных инструментов.


• Соответствуют ли ваши измерения в части 2.2 расчетному затуханию делителя? Если нет, объясните, почему вы используете свои знания о сопротивлении инструментов. Для расчета «теоретического» затухания используйте фактические (измеренные) сопротивления, а не номинальные значения резисторов.


• Как вы думаете, какое может быть внутреннее сопротивление осциллографа?

Измеритель с подвижной катушкой

– обзор

Шунты и умножители

10

Нет никакой разницы между основным прибором, используемым для измерения тока и напряжения, поскольку оба используют миллиамперметр в качестве основной части. Это чувствительный прибор, который дает FSD для токов всего в несколько миллиампер. Когда амперметр требуется для измерения токов большей величины, часть тока отводится через сопротивление низкого значения, подключенное параллельно с измерителем. Такое отклоняющее сопротивление называется шунтом .

Из Рисунок 23.5 (a) , V _PQ = V _RS .

Рисунок 23.5.

Следовательно, I _a r _a = I _S R _S

Таким образом, значение шунта RS = IaraISΩ

Миллиамперметр преобразуется в вольтметр путем подключения высокого Сопротивление (называемое умножителем ) последовательно с ним, как показано на Рисунок 23.5 (а) . Из Рисунок 23.5 (b) , V = V _a + V _M = Ir _a + IR _M

Таким образом, значение множителя, R _M = V — Ir / I Ом .

Например, пусть m.c. прибор имеет полную шкалу 20 мА и сопротивление 25 Ом. Чтобы прибор можно было использовать в качестве амперметра 0–10 А, необходимо параллельно с прибором подключить шунтирующее сопротивление R _S . Из Рисунок 23.5 (а) ,

I = 10 А, Is = I-Ia = 10-0,020 = 9,98 А.

Следовательно, значение R _S определяется по формуле:

Rs = IaraIs = (0,020) (25) 9,98 = 50,10 мОм.

Чтобы прибор можно было использовать в качестве вольтметра от 0 до 100 В, необходимо последовательно подключить к прибору умножитель R _M , значение R _M задается как:

RM = V − IraI = 100− (0,020) (25) 0,020 = 4,975 кОм.

11

Омметр – это прибор для измерения электрического сопротивления.Простая схема омметра показана на рис. 23.6 (а) . В отличие от амперметра или вольтметра, схема омметра не получает от тестируемой цепи необходимую для своей работы энергию. В омметре эта энергия подается от автономного источника напряжения, такого как аккумулятор. Изначально клеммы XX закорочены и R отрегулировано так, чтобы показывать FSD на миллиамперметре. Если ток I имеет максимальное значение, а напряжение E постоянно, то сопротивление R = E / I имеет минимальное значение.Таким образом, FSD на миллиамперметре обнуляется по шкале сопротивления. Когда клеммы XX разомкнуты, ток не течет и R (= E / O) равно бесконечности, ∞. Таким образом, миллиамперметр можно откалибровать непосредственно в омах. В результате получается тесная (нелинейная) шкала, расположенная «задом наперед» (как показано на рис. 23.6 (b) ). При калибровке между клеммами XX помещается неизвестное сопротивление, а его значение определяется по положению указателя на шкале. Омметр, предназначенный для измерения низких значений сопротивления, называется тестером непрерывности . Омметр, предназначенный для измерения высоких значений сопротивления (например, мегомов), называется тестером сопротивления изоляции (или « мегомметр »).

Рисунок 23.6.

12

Производятся приборы, которые объединяют измеритель с подвижной катушкой с рядом шунтов и последовательных умножителей, чтобы обеспечить диапазон показаний на единой шкале, градуированной для считывания тока и напряжения. Если в прибор встроена батарея, можно также измерить сопротивление.

Такие приборы называются мультиметрами или универсальными приборами или многодиапазонными приборами. Типичный пример – Avometer . Конкретный диапазон можно выбрать либо с помощью отдельных клемм, либо с помощью селекторного переключателя. Одновременно может быть выполнено только одно измерение. Часто такие инструменты можно использовать в сетях переменного тока. а также d.c. цепей, когда в прибор встроен выпрямитель.

13

Ваттметр – это прибор для измерения электрической мощности в цепи. Рисунок 23.7 показывает типичные подключения ваттметра, используемого для измерения мощности, подаваемой на нагрузку. В приборе есть две катушки:

(i)

– токовая катушка , которая подключена последовательно с нагрузкой (как амперметр), и

(ii)

– катушка напряжения , который подключается параллельно нагрузке (как вольтметр).

Рисунок 23.7.

14

Электронно-лучевой осциллограф (CRO) может использоваться для наблюдения форм сигналов и для измерения напряжения, тока, частоты, фазы и периодического времени.

(i)

При прямом измерении напряжения используется только переключатель «вольт / см» усилителя Y на CRO. При отсутствии напряжения на Y-пластинах отмечается положение следа пятна на экране. Когда на пластины Y подается постоянное напряжение, новое положение следа пятна указывает на величину напряжения. Например, на рис. 23.8 (a) , когда на пластины Y не подается напряжение, след пятна находится в центре экрана (исходное положение), а затем след пятна перемещается на 2. 5 см до конечного показанного положения, после применения постоянного тока. Напряжение. Когда переключатель «В / см» установлен на 10 В / см, величина постоянного напряжения составляет 2,5 см × 10 В / см, то есть 25 В.

Рисунок 23.8.

(ii)

При измерениях переменного напряжения , позвольте синусоидальной форме волны отображаться на экране CRO, как показано на Рисунок 23.8 (b) . Если «переменный» переключатель включен, скажем, 5 мс / см, то периодическое время T синусоидальной волны составляет 5 мс / см × 4 см, т.е.е. 20 мс или 0,02 с.

Так как частота f = 1T,

Если переключатель «вольт / см» включен, скажем, 20 В / см, то амплитуда или пиковое значение показанной синусоидальной волны составляет 20 В / см × 2 см, то есть 40 В.

Так как действующее напряжение = пиковое напряжение2

среднеквадратичное напряжение = 402 = 28,28 В.

Двухлучевые осциллографы полезны, когда необходимо сравнить два сигнала одновременно. CRO требует разумных навыков в настройке и использовании.Однако его самым большим преимуществом является наблюдение за формой сигнала, чего нет у других измерительных приборов.

15

Электронный вольтметр можно использовать для измерения с точностью ЭДС или ПД. от милливольт до киловольт за счет включения в его конструкцию усилителей и аттенюаторов.

16

A нулевой метод измерения – простой, точный и широко используемый метод, который зависит от показаний прибора, настроенных на считывание только нулевого тока.Метод предполагает:

(i)

, если есть какое-либо отклонение, значит, течет некоторый ток, и

(ii)

, если отклонения нет, то ток не течет (т. Е. нулевое условие).

Следовательно, нет необходимости калибровать расходомер, измеряющий ток, когда он используется таким образом. Чувствительный миллиамперметр или микроамперметр с центральным нулевым положением называется гальванометром . Два примера использования этого метода – мост Уитстона и d.c. потенциометр.

17

A Мост Уитстона , показанный на Рис. 23.9 , используется в постоянном токе. схемы для сравнения неизвестного сопротивления R _x с другими известными значениями. R ₃ изменяется до тех пор, пока на гальванометре не будет получено нулевое отклонение G. При балансе (т. Е. Нулевое отклонение на гальванометре) продукты диагонально противоположных сопротивлений равны друг другу,

Рисунок 23.9.

то есть R ₁ R _x = R ₂ R ₃

из которых Rx = R2R3R1ohms.

18

постоянного тока потенциометр – это прибор с нулевым балансом, используемый для определения значений ЭДС и ЭДС путем сравнения с известной ЭДС. или p.d. На рис. 23.10 (a) с использованием стандартной ячейки известной э.д.с. E ₁ , ползунок S перемещается вдоль направляющей проволоки до тех пор, пока не будет достигнут баланс (т.е.е. прогиб гальванометра равен нулю), обозначенная как длина l ₁ . Стандартная ячейка теперь заменяется ячейкой с неизвестной ЭДС, E ₂ (см. Рисунок 21.10 (b) ), и снова получается баланс (показан как l ₂ ). Начиная с E ₁ ∝ л ₁ и E ₂ ∝ л ₂ ,

Рисунок 23.10.

, тогда E1E2 = l1l2 и E2 = E1 (l2l1) вольт.

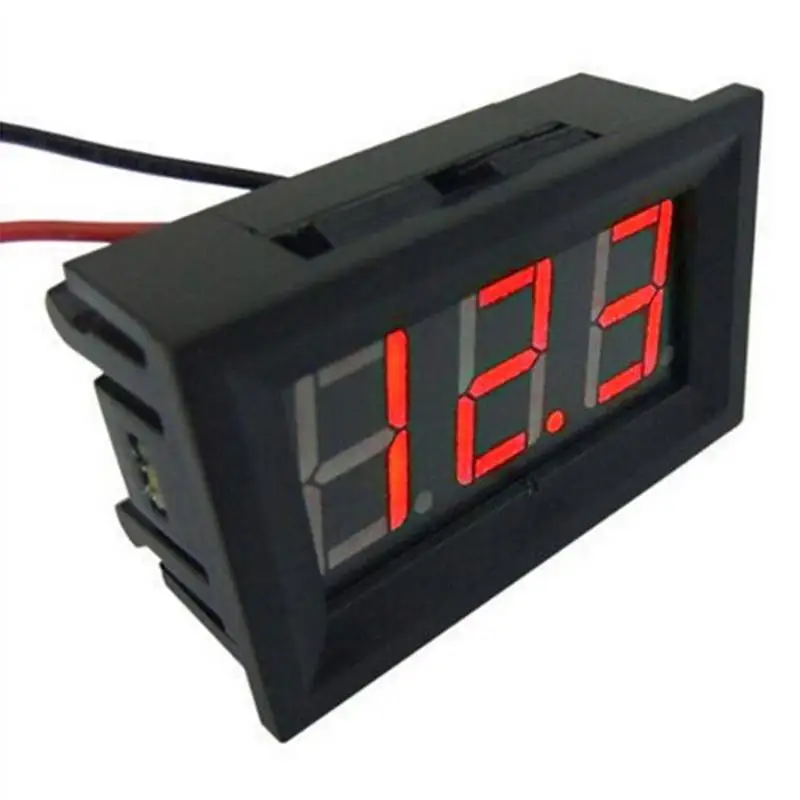

Премиум-инструменты для измерения напряжения с цифровым дисплеем

На Alibaba.com есть коллекция современного электрического оборудования в виде эффективных и производительных приборов для измерения напряжения . Это современное емкостное оборудование для измерения электроэнергии сертифицировано и производится с использованием самых передовых технологий, направленных на обеспечение оптимальной безошибочной работы. Эти продукты обладают огромными возможностями и удобством в использовании, что делает их идеальными для профессионалов.Независимо от того, хотите ли вы использовать их в коммерческих или любых других целях, эти продукты идеально подходят для всех видов использования. Приобретайте эти отличные продукты у ведущих производителей приборов для измерения напряжения . поставщики на сайте для выгодных сделок.

Широкий ассортимент приборов для измерения напряжения . оборудование и машины на платформе изготовлены из прочных материалов, обеспечивающих оптимальную долговечность на протяжении многих лет. Эти предметы абсолютно устойчивы ко всем типам требовательного использования, а также известны своей способностью выдерживать различные внешние воздействия.Эти устройства оснащены как цифровыми, так и аналоговыми дисплеями для снятия показаний и идеально подходят для защиты тяжелого электрического оборудования. Они помогают измерять ток и снимают показания в случае каких-либо отклонений от нормы. Они имеют высокое сопротивление и, следовательно, потребляют мало электроэнергии.

На Alibaba.com представлены эксклюзивные линейки приборов для измерения напряжения . в зависимости от их цвета, дизайна, размеров, вместимости и других характеристик на выбор покупателя.Эти продукты имеют безопасную и точную защиту от обратного напряжения. Они также оснащены функцией корректировки ошибок, элементами управления подсветкой, точными измерительными шкалами, отличительной функцией предупреждения, указывающей, среди прочего, в случае каких-либо расхождений.

Ознакомьтесь с разнообразными приборами для измерения напряжения . варианты на Alibaba.com и покупайте эти продукты по невероятным ценам в рамках бюджета. Эти продукты можно настраивать и поставлять с полным руководством по их эксплуатации.Они водонепроницаемы, термостойкие, а также ударопрочные.

Контрольно-измерительные приборы

		НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ ПРИБОРЫ ДЛЯ ИСПЫТАНИЙ В. Райан 2002 – 2009 PDF-ФАЙЛ – НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ РАБОЧИЙ ЛИСТ ДЛЯ ПЕЧАТИ
Напряжение, ток и сопротивление можно легко измерить с помощью с помощью мультиметра .Однако амперметр и измеряет тока, вольтметр измеряет разность потенциалов (напряжение) между двумя точками, и омметр измеряет сопротивление. Однако мультиметр все это измеряет. Существует два типа , аналоговый, и цифровой. Мультиметр – самый важный электронный измерительный прибор. Два провода обычно используются вместе с мультиметром (называемыми пробниками), и они имеют цветовую кодировку – черный и красный.
A DIGITAL Мультиметр отличается высокой точностью и легче читать, чем аналогичный тип. Лучше всего использовать для поиска точное значение напряжения, тока или сопротивления. АНАЛОГОВЫЙ Мультиметр дешевле и менее точен, чем цифровой тип. Часто его используют для измерения медленно меняющихся напряжение, ток или сопротивление.
Датчики (видны с цифровой счетчик) подключены к счетчику. Их можно отключить и так важно убедиться, что они подключены к правильным розеткам в использовании.Кроме того, на некоторых счетчиках есть четыре возможных розетки, что означает, что вы должны внимательно следуйте инструкциям производителя при установке двух зонды.
Любой глюкометр имеет множество настроек в зависимости от нужно ли вам измерить сопротивление, ток или напряжение.Обычно селектор функций имеет настройку для каждого из них, а также есть настройка диапазона, который вы пытаетесь прочитать. Например, вам может потребоваться измерить значение резистора в Ом, когда Таблица цветов недоступна.
Для этого выполните следующие действия: 1.Установите переключатель функций в положение Ом и в диапазон, в котором вы ожидаете найти чтение. Может быть диапазон от 0 до 1 КБ ИЛИ 1 КБ и более и т. Д. 2. Убедитесь, что датчики прикреплены правильно, и коснитесь их поперек компонент, который вы измеряете, в данном случае резистор. 3. Результаты можно прочитать на шкале. Если нет чтения, попробуйте другой установка диапазона. Чтобы измерить напряжение постоянного тока, выполните следующие действия: 1.Установите переключатель функций в одно из положений DCV. 2. Подключите щупы к цепи и снимите напряжение на шкале.
ПРИМЕР ЦИФРОВОГО СЧЕТЧИКА ПРИМЕР АНАЛОГОВОГО СЧЕТЧИКА
ВОПРОСЫ: 1. Нарисуйте упрощенные схемы обоих виды счетчиков. 2. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
