FM приёмник это довольно обыденная вещь сейчас, нет проблем купить такой хоть аналоговый, хоть цифровой но всё же хочется иногда собрать что-то своими руками и сделать свой самодельный приёмник, сегодня рассмотрим пожалуй самый простой FM приёмник всего на одном транзисторе но который может при всех своей простоте принять все станции ФМ диапазона, автор данного приёмника Захаров и опубликована ещё в 80-х годах в журнале Радио (1985 г. №12 с 28-30).

Оригинальная схема простого УКВ приёмника на одном транзисторе такая:

Простой FM приёмник на одном транзисторе своими руками

Пришлось немного переделать схему, чтобы можно было принимать современный FM диапазон 88-108 МГц, так как изначально в оригинальной схеме был советский УКВ диапазон (65,8-73 МГц).

Простой FM приёмник на одном транзисторе своими руками

Вместо транзистора ГТ311Е (КТ315) был поставлен импортный С9018.

Данный транзистор в схеме выполняет целых 4 функции: это преобразователь частоты с совмещённым гетеродином, также выполняет функции синхронного детектора, а также он еще и предварительный усилитель звуковой частоты.

Катушка L1 диаметром 7 мм и состоит из 5 витков с отводом от средины, намотка осуществляется проводом ПЭВ-2 0,56 мм, катушка L2 также диаметром 7 мм и состоит из 11 витков. Катушки должны стоять к друг-другу перпендикулярно, то есть их края не должны смотреть в одну и ту же сторону, чтобы не было влияния друг на друга. В качестве переменного конденсатора я применил импортный у него с одной стороны 3 вывода, это 2 конденсатора с общим выводом и большей ёмкостью, а с другой стороны тоже 3 вывода, тоже 2 конденсатора но уже с меньшей ёмкостью, я применил с меньшей ёмкостью и только 1 конденсатор из двух, это средний вывод и один из крайних выводов. Так как приёмник работает на высокой частоте то все проводники и выводы компонентов должны быть как можно короче и компоненты должны находиться как можно ближе к друг-другу.

Антенна – провод 90 см подключенный через конденсатор С1 на 10-18 пФ.

Простой FM приёмник на одном транзисторе своими руками

Напряжение на выходе приёмника 10-30 мВ и этого достаточно для того, чтобы слушать станции на наушники включенные вместо резистора R2 (если смотреть по первой схеме). Вместо каскада усилителя НЧ я FM приёмник подключил к компьютерным колонкам где уже есть свой УНЧ.

Простой FM приёмник на одном транзисторе своими руками

Данный ФМ радиоприёмник по чувствительности не уступает сверхрегенеративному, но в отличии от него не «шумит» в отсутствии сигнала. При настройке гетеродина на частоту, вдвое меньшую частоты радиостанции, происходит захват, сопровождаемый щелчком, после чего в некоторой полосе удержания приёмник следит за сигналом.

На данный самодельный простой FM приёмник на одном транзисторе я смог поймать 13 станций но надо учитывать, что для более чёткой настройки на станции понадобится верньер.

Смотрите и другие наши электронные самоделки, пролистайте чуть ниже, там есть похожие DIY устройства.

ПРОСТОЕ РАДИО НА ОДНОМ ТРАНЗИСТОРЕ

Это одно из самых простейших радио, которое без проблем может принять много местных FM-радиостанций. Эта схема однотранзисторного FM-приемника, работающего по принципу сверхрегенератора. Ему в пару можно сделать и передатчик – получится минирация.

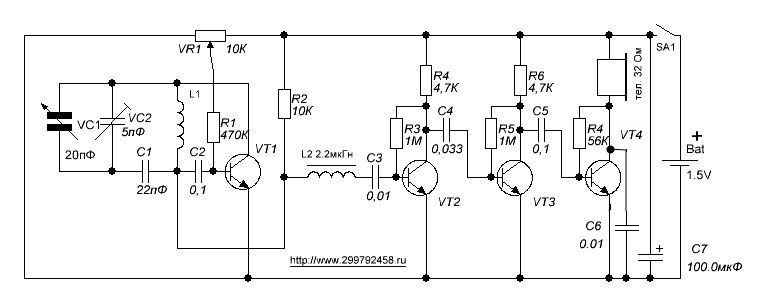

Схема ФМ радиоприёмника

В принципе ничего особенного тут нет – построение стандартное, иногда добавляют еще один транзистор для усиления сигнала с антенны. Его можно смело рекомендовать для начинающих радиолюбителей, так как собирается устройство за час.

Мы для проверки спаяли приёмник на небольшом кусочке стеклотекстолита без травления и сверления отверстий. Катушка на входе имеет 7 витков на оправке 5 мм с отводом от 2-го, а L2 – 30 витков провода 0,2 мм. Аналоги указанного транзистора – 2SK170, 2SK363, 2SK364, 2SK369, MPF4393. Оказалось принимает станции очень хорошо. Антенна обычная телескопическая, питание – батарейка Крона, ток потребления 5 мА примерно. Настройка на станцию конденсатором переменной ёмкости от любого радио. На выходе сигнал звука очень слабый, так что его надо подключить к небольшому усилителю, собранному по любой схеме. Или взять готовый промышленный.
