Применение сверхнизкого (малого) напряжения для защиты от прямого и косвенного прикосновений

Сверхнизкое (малое) напряжение (СНН) – напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

Малое напряжение в электроустановках до 1 кВ применяется для защиты от поражения электрическим током при прямом или косвенном прикосновениях в сочетании с защитным электрическим разделением цепей или в сочетании с автоматическим отключением питания.

Малые напряжения применяются для питания ручного электрифицированного инструмента и переносных ламп (светильников) в любых помещениях, а также вне помещений. Кроме того, они применяются в помещениях с повышенной опасностью и особо опасных для питания светильников местного стационарного освещения, если они размещены над полом на высоте не менее 2,5 м.

В качестве источников питания цепей СНН применяется безопасный разделительный трансформатор или другой источник СНН, обеспечивающий равноценную степень опасности (батареи гальванических элементов, аккумуляторов, выпрямительные, преобразовательные установки, понижающие трансформаторы).

Безопасный разделительный трансформатор – разделительный трансформатор, предназначенный для питания цепей сверхнизким напряжением (первичная обмотка которого отделена от вторичной обмотки при помощи защитного электрического разделения цепей).

Цепи СНН, как правило, прокладываются отдельно от цепей более высоких напряжений и защитных проводников, либо отделяются от них заземленным металлическим экраном (оболочкой), либо заключаются в оболочку, дополнительно к основной изоляции.

Вилки и розетки штепсельных соединений в цепях СНН отличаются от вилок и розеток других напряжений. Штепсельные розетки должны быть без защитного контакта.

При значениях СНН выше 25 В переменного и 60 В постоянного тока дополнительно к применению разделения цепей должна также быть выполнена защита от прямого прикосновения при помощи ограждений или оболочек или изоляции с испытательным напряжением 500 В переменного тока в течение 1 мин.

При применении СНН в сочетании с электрическим разделением цепей – открытые проводящие части СНН не должны быть преднамеренно присоединяться к заземлителю, защитным проводникам или к открытым проводящим частям других цепей.

При применении СНН в сочетании с автоматическим отключением питания один из выводов источника малого напряжения и его корпус должны быть присоединены к защитному проводнику цепи, питающей источник.

Схемы применения СНН приведены на рис. 4.1

Рис.4.1. Применение СНН в сочетании с электрическим разделением цепей (а) и в сочетании с автоматическим отключением питания.

Тр – однофазный разделительный понижающий трансформатор

АВ – автоматический выключатель

УЗО – устройство защитного отключения.

Важной мерой, обеспечивающей электробезопасность обслуживающего электроустановки персонала, является защитное заземление или зануление металлических нетоковедущих (конструктивных) частей электроустановок и электрооборудования, нормально не находящихся под напряжением, но могущих оказаться под напряжением относительно земли в аварийных режимах (в случае повреждения изоляции).

Заземлениемназывается преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Заземление подразделяется на:

Преднамеренное электрическое соединение с землёй или с заземляющим устройством нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам называется

защитным заземлением.

Защитное заземление следует отличить от рабочего заземления и от заземления молниезащиты.

Рабочее заземление– преднамеренное соединение с землёй отдельных точек электрической цепи (нейтральных точек источников электрического тока – генераторов, трансформаторов, реакторов и т.п.), а также фазы при использовании земли в качестве фазного или обратного провода. Рабочее заземление предназначено для обеспечения режима работы электроустановки в нормальных или аварийных условиях, и осуществляется соединением проводником заземляемых частей с заземляющим устройство непосредственно или через специальные аппараты – резисторы, разрядники и т. п.

Заземление молниезащиты– преднамеренное соединение с землёй молниеприёмников и разрядников в целях отвода от них токов молнии в землю.

ПУЭ дают следующие основные определения в отношении заземлений:

Рабочим заземлением называется заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (для обеспечения надлежащей работы установки в нормальных и аварийных режимах).

Рабочее заземление может осуществляться непосредственно или через специальные аппараты (сопротивления, разрядники, реакторы и др.)

Защитным занулением в электроустановках напряжением до 1 кВ называется преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Нулевой защитный проводник – защитный проводник в электроустановках до 1 кВ, предназначенный для присоединения открытых проводящих частей к глухозаземленной нейтрали источника питания.

Нулевой рабочий (нейтральный) проводник (N) – проводник в электроустановках до 1 кВ, предназначенный для питания электроприемников и соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока.

Заземляющее устройство – совокупность заземлителя и заземляющих проводников.

Заземляющий проводник – проводник, соединяющий заземляющую точку с заземлителем.

Заземлитель – проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

Напряжение на заземляющем устройстве – напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

Сопротивление заземляющего устройства – отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.

В зависимости от места размещения заземлителя относительно заземляемого оборудования различают 2 типа заземляющих устройств: выносное и контурное.

Выносное заземляющее устройство характеризуется тем, что заземлитель его вынесен за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на некоторой части этой площадки. Существенный недостаток выносного заземляющего устройства – отдалённость заземлителя от защищаемого оборудования, вследствие чего на всей площади защищаемой территории коэффициент прикосновения Заземляющие устройства этого типа применяются обычно в сетях с малыми токами замыкания на землю напряжением до 1000 В. Достоинство – возможность выбора места размещения заземляющих электродов (где наименьшее сопротивление грунта).

Контурное заземляющее устройствохарактеризуется тем, что электроды заземлителя размещаются по контуру (периметру), а также внутри площадки, где размещено заземляемое оборудование. Обычно заземляющие электроды размещают на площадке равномерно, поэтому ещё такое заземляющее устройство называют распространённым.

Различают заземлители искусственные и естественные.

Для искусственных заземлителей применяют обычно вертикальные и горизонтальные стальные электроды.

В качестве вертикальных электродов

используют стальные трубы (диаметром 50-60 мм) или угловую сталь (обычно от 40х40 до 60х60 мм) отрезками 2,5-3,0 м. Применяется также прутковая сталь диаметром не менее 10 мм, длиной до 10 м.

Для связи вертикальных электродов и в качестве горизонтальных электродов применяют полосовую сталь сечением не менее 4х12 мм и сталь круглого сечения диаметром не менее 6 мм.

В качестве горизонтальных заземлителеймогут использоваться проложенные в земле водопроводные и др. металлические трубы (за исключением трубопроводов с горючими жидкостями и газами), обсадные трубы артезианских колодцев, скважин и т.п.; металлические и ж/б конструкции зданий и сооружений, имеющие соединения с землёй; оболочки электрических кабелей, проложенных в земле.

В качестве естественных заземлителей распределительных устройств (РУ) рекомендуется использовать заземлители опор ВЛ, соединенные грозозащитными тросами линий с заземляющим устройством РУ.

Недостатками естественных заземлителей являются доступность некоторых из них не электротехническому персоналу и возможность нарушения непрерывности соединения протяжённых заземлителей.

При устройстве заземлителей в плохо проводящих грунтах (когда невозможно достичь требуемого сопротивления растеканию) прибегают к специальным мерам, в частности, применяют глубинные заземлители, производят укладку вокруг электродов грунта с повышенной проводимостью, осуществляют специальную обработку почвы, а также осуществляют вынос заземляющего устройства в месте с хорошо проводящим грунтом.

В качестве заземляющих проводников, предназначенных для соединения заземляемых частей с заземлителями, применяют, как правило, полосовую сталь и сталь круглого сечения. Во всех случаях сечение заземляющих проводников в электроустановках выше 1000 В с эффективно заземлённой нейтралью определяется их термической стойкостью при прохождении по ним токов однофазного замыкания на землю.

В сетях до и выше 1000 В с изолированной нейтралью заземляющие проводники должны иметь проводимость не менее ¹/₃ проводимости фазных проводов.

Прокладка заземляющих проводников производится открыто по конструкциям зданий. Магистрали заземления и ответвления от них должны быть доступны для омсотра.

В наружных электроустановках заземляющие проводники допускается прокладывать в земле.

Присоединение заземляемого оборудования к магистрали заземления осуществляется с помощью отдельных проводников. Последовательное включение заземляемого оборудования не допускается.

Защитному заземлению подлежат металлические нетоковедущие части электрооборудования, которые вследствие неисправности изоляции и других причин могут оказаться под напряжением и к которым возможно прикосновение людей.

Рис.4.2. Схема присоединения заземляемых объектов к заземляющей магистрали.

1 – заземляющая магистраль;

2 – заземляемое оборудование;

3 – проводник – ответвление от заземляющей магистрали

Заземляющие и нулевые защитные проводники, а также заземлители, являющиеся принадлежностью 2-х электрических сетей, питающихся от отдельных трансформаторов (один с изолированной нейтралью, другой – с глухозаземлённой), могут быть общими при любых напряжениях установок. При этом системы заземления и зануления работают независимо друг от друга, хотя аварийные токи их протекают по одним и тем же защитным проводникам и общему заземлителю.

Во избежание выноса потенциала не допускается питание электроприёмников, находящихся за пределами контура заземления электроустановок напряжением выше 1000 В сети с эффективно заземлённой нейтралью, от обмоток до 1000 В с заземлённой нейтралью трансформаторов, находящихся в пределах контура заземляющего устройства.

Заземление служит для превращения замыкания на корпус в замыкание на землю с целью снижения напряжения на корпусе относительно земли до безопасной величины.

Поэтому основным назначением защитного заземления является:

Защитное заземление применяют в 3^хх фазных сетях до 1 кВ с изолированной нейтралью и в сетях выше 1 кВ с любым режимом нейтрали. Принципиальная схема защитного заземления представлена на рис. 4.3.

Рис. 4.3. Принципиальные схемы защитного заземления

(а) в сети с изолированной нейтралью и

(б) в сети с заземленной нейтралью.

1 – корпуса защитного оборудования;

2 – заземлитель защитного заземления;

3 – заземлитель рабочего заземления нейтрали источника тока;

R_з и R_o – сопротивления защитного и рабочего заземлений.

Принцип действия защитного заземления основан на снижении напряжения между корпусом, оказавшимся под напряжением, и землёй до безопасной величины.

Поясним это на примере сети до 1 кВ с изолированной нейтралью.

Если корпус электрооборудования не заземлен и он оказался в контакте с фазой, то прикосновение к такому корпусу человека равносильно прикосновению к фазному проводу. В этом случае ток, проходящий через человека, можно определить по формуле:

При малом сопротивлении обуви, пола и изоляции проводов относительно земли этот ток может достигать опасных значений.

Если же корпус заземлён, то ток, проходящий через человека при R_об= R_n=0, можно определить из следующего выражения:

(4.1)

Это выражение получено следующим путем:

с заземленного корпуса (рис. 4.4) ток стекает в землю через заземлитель (I_з) и через человека (I_h). Общий ток определяется выражением:

где:

R_общ

Рис. 4.4. К вопросу о принципе действия защитного заземления в сети с изолированной нейтралью.

Из схемы на рис. 4.4 можно определить:

I_hR_h=I_з R_з = I_общR_общ. ,откуда ток через тело человека будет:

выполнив простейшие преобразования получим выражение (4.1).

При малом R_зпо сравнению сR_hиR_изэто выражение упрощается:

(4.2)

где:

R_з

При R_з= 4 Ом, R_h=1000 Ом, R_из=4500 Ом, ток через тело человека будет:

Такой ток безопасен для человека.

Напряжение прикосновения в этом случае будет также незначительно:

U_пр=I_hR_h=0,0011000=1,0 В

Чем меньше R_з– тем лучше используются зашитные свойства защитного заземления.

Сверхнизкое (малое) напряжение (СНН) — это… Что такое сверхнизкое (малое) напряжение (СНН) (значение, термин, определение) степень опасного воздействия на человека электрического тока и электрической дуги — ПожВики Портала про Пожарную безопасность

Мы используем cookie (файлы с данными о прошлых посещениях сайта) для персонализации и удобства пользователей. Так как мы серьезно относимся к защите персональных данных пожалуйста ознакомьтесь с условиями и правилами их обработки. Вы можете запретить сохранение cookie в настройках своего браузера.

Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов

Сервис RiskCalculator предназначен для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности», утвержденной приказом МЧС от 30. 06.09 № 382 (с изм.)

Сервис RiskCalculator — расчет пожарного риска для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании. Методика утверждена Приказом МЧС России от 10 июля 2009 года № 404 «Об утверждении методики определения расчетных величин пожарного риска на производственных объектах» с изменениями, внесенными приказом МЧС России № 649 от 14.12.2010

«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Описание сервиса

Для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности»

Для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Выбор системы противопожарной защиты (автоматической установки пожарной сигнализации АУПС, автоматической установки пожаротушения АУПТ) для зданий

Выбор системы противопожарной защиты (системы пожарной сигнализации СПС, автоматической установки пожаротушения АУП) для сооружений

Определение требуемого типа системы оповещения и управления эвакуацией

Выбор системы противопожарной защиты (СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ (СПС), АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОЖАРОТУШЕНИЯ (АУП)) для оборудования

Определение необходимого уровня звука системы оповещения и управления эвакуацией людей при пожаре

Сверхнизкое напряжение, обеспечиваемое SELV и PELV: определение, диапазон, требования

Сверхнизкое напряжение (СНН) — это напряжение, не превышающее максимальное значение предполагаемого напряжения прикосновения, которое допустимо поддерживать в течение неопределенного времени при определенных условиях внешних воздействий [этот термин определен в IEC 60050-195-2021].

Международная электротехническая комиссия (IEC) и UK IET (BS 7671:2008) определяют устройство или цепь ELV как устройство, в котором электрический потенциал между проводником или электрическим проводником и землей (землей) не превышает 50 В переменного тока или 120 В. В постоянного тока (без пульсаций).

В международных и национальных правилах сверхнизкое напряжение относится к любому напряжению переменного тока до 50 В включительно и постоянному напряжению до 120 В включительно. Некоторые стандарты IEC и национальные стандарты, основанные на этих стандартах, устанавливают более низкие верхние пределы сверхнизкого напряжения для специального электрооборудования, напр. бытового оборудования или условий использования, таких как высокий или особенно высокий риск поражения электрическим током.

Термин «сверхнизкое напряжение» описывает напряжения в электрических цепях переменного и постоянного тока, которые при определенных условиях не представляют опасности для человека. Человек, который прикасается к токоведущим частям или незащищенным токопроводящим частям, находящимся под сверхнизким напряжением, в большинстве случаев не подвергается риску поражения электрическим током.

IEC и IET продолжают определять фактические типы систем сверхнизкого напряжения, например безопасное сверхнизкое напряжение (SELV), защитное сверхнизкое напряжение (PELV) и функциональное сверхнизкое напряжение (FELV).

Система БСНН – электрическая система, в которой напряжение не может превышать значения сверхнизкого напряжения:

при нормальных условиях и
при единичных замыканиях, включая замыкания на землю в других электрических цепях.

Примечание 1 к записи: БСНН — это аббревиатура безопасного сверхнизкого напряжения.

Система PELV – электрическая система, в которой напряжение не может превышать значения сверхнизкого напряжения:

при нормальных условиях и
при единичных замыканиях, за исключением замыканий на землю в других электрических цепях.

Примечание 1 к записи: PELV — сокращение от защитного сверхнизкого напряжения.

Функциональное сверхнизкое напряжение (FELV) — это система сверхнизкого напряжения, в которой не были применены все защитные меры, необходимые для SELV или PELV.

Общее

Защита сверхнизким напряжением — это защитная мера, состоящая из двух различных систем сверхнизкого напряжения:

БСНН; или
ПЭЛВ.

Эта защитная мера требует:

ограничение напряжения в системе SELV или PELV до верхнего предела напряжения диапазона I, 50 В перем. тока. или 120 В пост. тока (см. МЭК 60449) и
защитное разделение системы БСНН или ЗСНН от всех цепей, кроме цепей БСНН и ЗСНН, и базовая изоляция между системой БСНН или ЗСНН и другими системами БСНН или ЗСНН, и
только для систем БСНН, базовая изоляция между системой БСНН и землей.

Использование SELV или PELV считается защитной мерой во всех ситуациях.

ПРИМЕЧАНИЕ. В некоторых случаях стандарты серии IEC 60364-7 ограничивают значение сверхнизкого напряжения значением ниже 50 В переменного тока. или 120 В пост. тока

Ассортимент

В зависимости от условий, в которых эксплуатируется электрооборудование, значение сверхнизкого напряжения может быть установлено регламентом значительно меньше 50 В переменного тока и 120 В постоянного тока. Для частей электроустановки здания, размещаемых в помещениях с повышенной опасностью поражения электрическим током, сверхнизким напряжением считается напряжение не более 25 В переменного тока и 60 В постоянного тока, а в особо опасных условиях – напряжение, не превышающее 12 В переменного тока и 30 В постоянного тока.

Применение сверхнизкого напряжения (точнее, безопасного сверхнизкого напряжения) в отдельных частях электроустановки здания служит для защиты людей и животных от поражения электрическим током при контакте с токоведущими частями, а также открытые проводящие части, находящиеся под напряжением. С этой целью в электроустановках зданий, токоведущие части которых находятся под напряжением, не превышающим сверхнизкого напряжения, применяют электрооборудование III класса. В качестве источников питания электрооборудования III класса обычно используются безопасные разделительные трансформаторы.

Требования к базовой защите и защите от отказов

Базовая защита и защита от отказов считаются обеспеченными, когда:

номинальное напряжение не может превышать верхний предел напряжения диапазона I,
подача осуществляется из одного из источников, перечисленных в подпункте «Источники для SELV и PELV», и
выполнены условия подпункта «Требования к цепям SELV и PELV».

ПРИМЕЧАНИЕ 1. Если система питается от системы более высокого напряжения с помощью оборудования, которое обеспечивает хотя бы простое разделение между этой системой и системой сверхнизкого напряжения, но которое не отвечает требованиям для источников БСНН и ЗСНН в подпункт «Источники для SELV и PELV», могут применяться требования для FELV, см. статью https://www.asutpp.com/automatic-disconnection-of-supply.html#functional-extra-low-voltage-felv.

ПРИМЕЧАНИЕ 2. Напряжения постоянного тока для цепей сверхнизкого напряжения, генерируемые полупроводниковым преобразователем (см. IEC 60146-2), требуют внутреннего переменного тока. цепь напряжения для питания блока выпрямителей. Этот внутренний переменный ток напряжение превышает постоянное напряжения по физическим причинам. Этот внутренний переменный ток цепь не должна рассматриваться как цепь более высокого напряжения по смыслу настоящего пункта. Между внутренними цепями и внешними цепями более высокого напряжения требуется защитное разделение.

ПРИМЕЧАНИЕ 3. В постоянном токе В системах с батареями напряжение зарядки батареи и плавающее напряжение превышают номинальное напряжение батареи, в зависимости от типа батареи. При этом не требуется каких-либо защитных мер, кроме указанных в настоящем пункте. Зарядное напряжение не должно превышать максимальное значение 75 В переменного тока. или 150 В пост. тока в зависимости от условий окружающей среды, как указано в таблице 1 стандарта IEC 61201:1992.

Источники для БСНН и ЗСНН

Следующие источники могут использоваться для безопасных сверхнизковольтных и защитных сверхнизковольтных систем:

Безопасный изолирующий трансформатор в соответствии с IEC 61558-2-6.
Источник тока, обеспечивающий степень безопасности, эквивалентную безопасности изолирующего трансформатора (например, двигатель-генератор с обмотками, обеспечивающими эквивалентную изоляцию).
Электрохимический источник (например, батарея) или другой источник, независимый от цепи более высокого напряжения (например, дизель-генератор).
Определенные электронные устройства, соответствующие соответствующим стандартам, в которых были приняты меры для обеспечения того, чтобы даже в случае внутренней неисправности напряжение на выходных клеммах не превышало значений, указанных в подразделе «Требования к цепям БСНН и ЗСНН». Однако более высокие напряжения на отходящих клеммах допускаются, если обеспечено, что в случае контакта с токоведущей частью или в случае короткого замыкания между токоведущей частью и открытой проводящей частью напряжение на выходных клеммах немедленно уменьшается до этих значений или меньше.

ПРИМЕЧАНИЕ 1 . Примеры таких устройств включают в себя оборудование для проверки изоляции и контрольные устройства.

ПРИМЕЧАНИЕ 2. Если на отходящих клеммах имеется более высокое напряжение, можно предположить соответствие настоящему пункту, если напряжение на отходящих клеммах находится в пределах, указанных в подпункте «Общие положения», при измерении вольтметром с внутренним сопротивлением не менее 3 000 Ом.

Мобильные источники с низким напряжением, т.е. безопасные изолирующие трансформаторы или двигатели-генераторы должны быть выбраны или установлены в соответствии с требованиями защиты путем использования двойной или усиленной изоляции.

Требования к цепям SELV и PELV

Цепи SELV и PELV должны иметь:

базовую изоляцию между токоведущими частями и другими цепями SELV или PELV, и
защитное разделение от токоведущих частей цепей, не относящихся к категории SELV или PELV, обеспечиваемое двойной или усиленной изоляцией или основной изоляцией и защитным экраном для самого высокого имеющегося напряжения.

Цепи БСНН должны иметь базовую изоляцию между токоведущими частями и землей.

Цепи ЗСНН и/или открытые проводящие части оборудования, питаемого от цепей ЗСНН, могут быть заземлены.

ПРИМЕЧАНИЕ 1. В частности, необходимо защитное разделение между токоведущими частями электрического оборудования, такими как реле, контакторы, вспомогательные переключатели и любой частью цепи более высокого напряжения или цепи FELV.
ПРИМЕЧАНИЕ 2. Заземление цепей ЗСНН может быть обеспечено путем соединения с землей или с заземленным защитным проводником внутри самого источника.

Защитное отделение систем электропроводки цепей БСНН и ЗСНН от токоведущих частей других цепей, которые имеют по крайней мере основную изоляцию, может быть обеспечено одним из следующих способов:

Проводники цепей БСНН и ЗСНН должны быть заключены в – металлическая оболочка или изолирующая оболочка в дополнение к основной изоляции;
Проводники цепей SELV и PELV должны быть отделены от проводников цепей с напряжением выше диапазона I заземленной металлической оболочкой или заземленным металлическим экраном;
проводники цепи с напряжением выше диапазона I могут содержаться в многожильном кабеле или другой группе проводников, если проводники SELV и PELV изолированы для самого высокого имеющегося напряжения;
системы электропроводки других цепей соответствуют 412.2.4.1 [МЭК 60364-4-41-2017];
физическое разделение.

Вилки и розетки в системах SELV и PELV должны соответствовать следующим требованиям:

вилки не должны входить в розетки других систем напряжения;
не должны допускать вилки других систем напряжения;
в системах БСНН не должны иметь контакта защитного провода.

Открытые проводящие части цепей БСНН не должны быть соединены с землей, защитными проводниками или открытыми проводящими частями другой цепи.

ПРИМЕЧАНИЕ. Если открытые проводящие части цепей БСНН могут случайно или преднамеренно соприкоснуться с открытыми токопроводящими частями других цепей, защита от поражения электрическим током больше не зависит исключительно от защиты БСНН, но также и от меры защиты, которым подчиняются последние открытые проводящие части.

Основная защита обычно не требуется в нормальных сухих условиях для:

цепей БСНН, где номинальное напряжение не превышает 25 В перем. или 60 В постоянного тока;
Цепи ЗСНН, номинальное напряжение которых не превышает 25 В переменного тока. или 60 В пост. тока и открытые проводящие части и/или токоведущие части соединены защитным проводом с главной клеммой заземления.

Во всех остальных случаях базовая защита не требуется, если номинальное напряжение системы БСНН или ЗСНН не превышает 12 В перем. тока. или 30 В пост. тока

Каталожные номера

МЭК 60050-195-2021
БС 7671:2018+А2:2022.
МЭК 60364-4-41-2017

Было ли это полезно?

ДаНет

Telegram-канал @asutpp_com

Сверхнизкое напряжение [Encyclopedia Magnetica]

Содержание

Сверхнизкое напряжение
- БСНН
- PELV
- ФЭЛВ
- См. также
- Ссылки

Стэн Зурек, Сверхнизкое напряжение, Encyclopedia Magnetica, E-Magnetica.pl

Сверхнизкое напряжение или ELV – номинальное напряжение не более 50 В переменного тока (среднеквадратичное значение) или 120 В постоянного тока (без пульсаций) между проводниками или землей – как определено, например, стандартами EN 61558 или BS 7671.

→ → →
Полезная страница? Поддержите нас!
→ → →

PayPal

← ← ←
Помогите нам с всего за $0,10 в месяц? Давай…
← ← ←

ELV используется для снижения опасности поражения электрическим током. С ELV опасность серьезного вреда значительно меньше по сравнению с обычным напряжением сети (например, 220-240 В в Великобритании).

Существует три типа систем ELV: SELV , PELV и ФЭЛВ .

Такие напряжения могут быть созданы с использованием безопасного разделительного трансформатора, как определено в стандарте BS 3535.

Трансформаторы сверхнизкого напряжения:
БСНН (отдельный электростатический экран и корпус соединены с землей, но вторичная обмотка изолирована)
ЗСНН (защитный, электростатический экран, корпус и вторичная обмотка соединены с землей)
FELV (работает, вторичная обмотка е соединена с землей)

БСНН
В разделенной системе сверхнизкого напряжения (БСНН) выход низкого напряжения электрически отделен (гальванически) от земли и других систем. Поэтому единичная неисправность не может создать риск поражения электрическим током. Не должно быть никаких условий для заземления цепи БСНН.
В определенных местах, например. плавательные бассейны или для медицинского оборудования это единственная разрешенная мера. Однако, поскольку всегда существует риск поражения электрическим током, требования могут быть еще более строгими, например. номинальное напряжение ограничено 12 В переменного тока или 30 В постоянного тока.
Напряжение SELV может генерироваться, например, от батареи.
Однако его также можно получить с помощью трансформатора БСНН , но конструкция требует высоконадежного оборудования и материалов. Это делается для того, чтобы обеспечить достаточную изоляцию от первичного напряжения (сетевого напряжения), которое гораздо более опасно. Это достигается, например, за счет двойной изоляции или усиленной изоляции.
Трансформатор SELV должен быть изолирующим безопасным трансформатором и должен соответствовать, например, требованиям EN 61558. Конструкция требует специальных испытаний изоляции для проверки целостности конструкции.
По определению БСНН является незаземленной системой, поэтому там, где это требуется, устройства максимального тока должны быть установлены на обоих проводниках под напряжением.
ЗСНН
В системе защитного сверхнизкого напряжения (PELV) нет разделения с землей, но в остальном система удовлетворяет всем остальным требованиям для SELV , включая уровни напряжения.
В трансформаторе PELV (аналогично трансформатору SELV) магнитопровод и корпус могут быть заземлены (см. рисунок).
ФЭЛВ
Функциональная система сверхнизкого напряжения (FELV) может использоваться только для функциональных целей, например, для систем управления машинами.
Защита от прямого прикосновения (базовая защита) должна быть обеспечена изоляцией, ограждениями и кожухами, включая Трансформатор FELV , используемый для генерации напряжения в системе FELV.

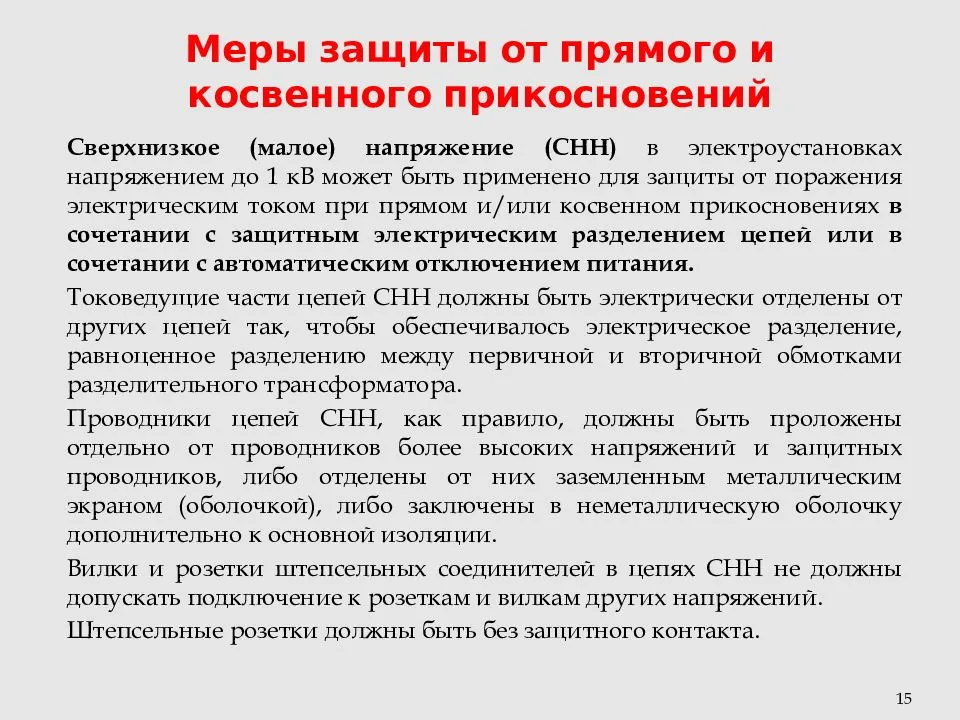

Применение сверхнизкого малого напряжения: Применение сверхнизкого (малого) напряжения для защиты от прямого и косвенного прикосновений

Применение сверхнизкого (малого) напряжения для защиты от прямого и косвенного прикосновений

Сверхнизкое напряжение, обеспечиваемое SELV и PELV: определение, диапазон, требования

Общее

Ассортимент

Требования к базовой защите и защите от отказов

Источники для БСНН и ЗСНН

Требования к цепям SELV и PELV

Каталожные номера

Сверхнизкое напряжение [Encyclopedia Magnetica]

Содержание

БСНН

ЗСНН

ФЭЛВ

Больше новостей

Добавить комментарий Отменить ответ
